Цифровое ТВ в авто?! Думаю реально. попытка №1

Приветствую всех, друзья!

При наличии аналогового ТВ-тюнера в моей магнитолеНе давала покоя мне мысль о том, что аналоговое ТВ в машине смотреть ну уж совсем никуда по качеству. И думал когда же уже войдет цифра в машину.

В связи с введением в Российское телевидение стандарта DVB-T2 появилось множество ресиверов и тюнеров, в том числе и автомобильные варианты, которые вначале были вообще по заоблачным ценам:

Вот такой например порядка 6000 р.

сейчас уже существует полно подобных на али и т.д. и цены их варьируются от 100 баксов, но все они по заявленным характеристикам и отзывам дают устойчивую картинку на скорости до 50 км/ч, далее начинает «сыпаться».

И тут я подумал, а почему бы не попробовать ресивер, предназначенный для домашнего использования, засунуть в машину через инвертор 220/12? ведь это будет гораздо дешевле, т.к. тюнеры начинаются от 1000 р.

Теоретически все должно получится, как минимум на стоячем авто точно, ведь просто сигнал подать через тюльпаны на вход наших девайсов в машине! а вот в движении очень интересно, как поведет себя сигнал…

Итак поиски сначала начались с по-максимуму дешевого тюнера и такого же инвертора, но…тут я натыкаюсь на ресивер с выносным блоком питания 5В и 1,5А (оказывается такие существуют), а это меняет дело в лучшую сторону, т.к. теперь необходимо преобразовать всего лишь 12В в 5В, а это практически любое автомобильное ЗУ умеет.

Вот был первый образец, который я почти заказал:
BBK SMP121HDT2 — от 990 р.
Как видите в комплект даже входит автомобильное ЗУ в прикуриватель, НО…это только на одном лишь сайте комплектуют этой зарядкой, которую в своем видео они презентуют, как практически единственный проигрыватель с возможностью подключение в авто!), а во всех других точках продаж этот ресивер будет лишь с блоком питания на 220В.

Я уже хотел заказать его, правда без этой зарядки, но тут решил, что не очень удобен он, т.к. нет кнопок переключения каналов на самом устройстве и дисплея)

Тут мне и попался:
World Vision T53 на котором также внешнее питание — 1200 р!

Была также приобретена самая дешевская зарядка в ашане за 47р., у котой совсем неизвестен выходной ток, что впоследствии и привело к провалу теста(( + припаян разъемчик для входа в ресивер за 5р.

Антенна была использована пассивная мистери, которая была в комлекте с майфуном и приклеена на заднее стекло.

ну и собственно первый неудачный тест(:

Плохо видно, но и смотреть здесь на самом деле нечего)) ресивер пытается запуститься, висит стартовый загрузочный экран с надписью World Vision, фонит звук и потом отключение.

Я так думаю, и надеюсь, что не хватает входного тока на приставку, т.к. скорее всего в этом ЗУ не более 500мА для зарядки Мобил, а ресивер требует не менее 1,5А.
Можно купить в магазине в наличии ЗУ на 2,1А от 500 р., но я не спешу да и тратиться не охото на тест, ))

поэтому заказан вот такой очень миниатюрный девайс за 46 р. с али:

Ресивер возьмет свои необходимые 1,5А и на этом успокоится.

Если все получится, то будем тестировать в движении!
И помимо цифры мы получаем также доп. медиапроигрыватель в машине!

а пока жду эту малюсенькую посылку!

Спасибо всем кто прочитал, буду рад вашим комментариям, версиям, мнениям и рассуждениям!

Daewoo Leganza 2001, двигатель бензиновый 2.2 л., 136 л. с., передний привод, автоматическая коробка передач — другое

Машины в продаже

Daewoo Leganza, 1998

Daewoo Leganza, 2001

Daewoo Leganza, 2002

Daewoo Leganza, 1998

Комментарии 62

Не примите за дерзость, но не проще поставить тв приставку на андроид? И либо докупить модем, либо просто раздать инет с телефона? Можно будет смотреть не только тв, но и пользоваться кинотеатрами типа иви, мегого и т.д., и ненадо никаких антенн! Например вот такую (не реклама)

а если в магнитоле аналоговое тв . разве цифру будет казать ?

Конечно, т.к. магнитола это лишь экран, все мозги в цифровой приставке.

а мне чот пишет нет сигнала . странно …

Приветствую, как ваш эксперимент? Очень интересно узнать результат.
У меня был подобный опыт, если в двух словах:
Бюджетный домашний ресивер с внешним питанием(адаптер в мусорку) + небольшая перепайка зарядного устройства в прикуриватель машины и выход на 5V + всё это дело тюльпанами к магнитоле + антенна.
Получилось громоздко и не очень эстетично, но главное что запустилось.
По опыту использования скажу так — домашний тюнер явно не предназначен для авто, ловило изрядно плохо от места к месту, по городу-перепадами, в движении сигнала нет вообще.
Затем купил автомобильный б/у за 3000р на 2 антенны на этот раз запитал нормально в проводку, но видимо сам тюнер был староват — при стоянке на месте в городе, показывал приемлемо, в движении только в супер овощном режиме до км 40 более-менее но с перебоями, у моря сигнала почти нет, на природе — тоже относительно, временами. Решил, что это потолок для моего региона, забил.
Спустя пару меяцев, приятель в сервисе воткнул DT9 на 4 антенны в свою машину почти за 16к (с работой по установке и проводке), и что в итоге?
А то что, у него ловит всё отлично вообще без каких-то помех или обваливаний картинки хоть на скорости, хоть за городом (конечно в области вышки) — так делаем вывод, что автомобильный ресивер всё же имеет отличие от домашнего, и отличается от модели к модели.
В конечном счёте, загорелся покупкой такого же тюнера, нашёл во Владивостоке ex15 по цене почти в два раза меньше DT9 от того же производителя, по сути та же модель — только разные назавния, но за нормальные деньги. Брал тут dvbt2auto.ru/dvb-t2-tv-tuner-ex15 (не реклама). Воткнул себе, вместо старого + протянул антенки.
Сигнал тюнер явно принимает жирнее, что в городе, что за. Ловит стабильно, без помех. За всё время пару раз проблемы были только на трассе, так что как-то как.

Я после тех экспериментов забил на него) Конечно, специальный-автомобильный будет идеален, но надо очень хотеть цифровое ТВ в машине, чтобы так потратиться на него, ну или для тех, у кого весь день в машине проходит.

Дома валялся BBK на 220 V. Поставил в машину. Питание взял от штатного инвертора на 100V подключив через трансформатор на 220V. Антенну установил на крыше, двойная автомобильная . При скорости до 100кмчас идет хорошая устойчивая картинка . В некоторых районах сигнал теряется, либо слабый . Планирую поставить усилитель сигнала. Купил за 1500 тыс.

не, ну за 1.5 ляма то конечно нормально, че.

Переделка домашнего ТВ тюнера в автомобильный

Давно лежал у меня неисправный домашний цифровой DVB-T ресивер GoldMaster T-303SD. Неисправность его заключалась в том что он не находил ни одного канала. Но тут меня уже посетила идея почему бы не вмонтировать его в автомобиль в качестве мультимедийной системы без приобретения дорогих инверторов? Он читает флешки, проигрывает музыку и видео с нее. Отлично дополнение будет к штатной магнитоле.

К сожалению прием каналов там сделать уже не получиться. Но у вас наверняка все рабочее, и вам куда интереснее поставить цифровой ресивер в автомобиль. Начинаем все с разборки. До голой платы.

Теперь нам необходимо найти точку подключения питания. Мы же не собираемся использовать 220 Вольт как в домашней розетке, поэтому мы будем подавать на плату ресивера простые 5 Вольт. Все гениальное просто. А казалось Вам наверняка что это не возможно.

+5 Вольт подключаю в своем примере на катод диода. Этот диод стоит сразу на выходе небольшого трансформатора. А минус соответственно на общий контакт платы ресивера.

Но ведь в бортовой сети автомобиля нет 5 вольт. Поэтому необходимо будет собрать простой стабилизатор на микросхеме L7805 либо аналоге.

Для проверки работы я подключил цифровой ресивер к лабораторному блоку питания. Взял кабель RCA-RCA и соединил ресивер со стареньким LCD дисплеем от системы видеонаблюдения или камеры заднего вида автомобиля. Подключил USB флешку с музыкой — все работает.

Теперь когда все проверено сделаю окончательный вариант. Убираю сетевой провод с вилкой, а на его место ставлю свой провод с разъемом. Причем на кабеле разместил хвост чтобы провод не заламывался. Проводники припаял уже окончательно. На фото видно как.

В моем случае ресивер я буду подключать к портативному DVD плееру BBK. В этой модели предусмотрительно имеется выход с напряжением 5 вольт что нам и нужно. Так же есть аудио и видео входы. Причем Можно переключать, либо видеовыход либо видеовыход. Правда на разъеме выхода +5 появляется только при переключении в режим «видео вход». Используем провода Jack — RCA и все отлично работает. А звук уже выводим куда необходимо. Хоть в магнитолу автомобиля.

Не пропустите обновления! Подписывайтесь на нашу страницу в Instagram.
Так же у нас есть Telegram канал.

Вам понравился наш проект? Поделитесь с друзьями!

ТВ приставка в автомобиль: дань моде или необходимость?

ТВ приставка в автомобиль – это девайс, который вы можете установить самостоятельно. Это устройство перестало быть диковинкой после повсеместного введения цифрового эфирного телевидения. Аналоговые каналы было очень сложно настроить: приходилось иметь дело с помехами, отражёнными волнами, изменением фазы сигнала и другими проблемами. С «цифрой» сигнал стал устойчивее и чётче – теперь вы можете смотреть все 20 телеканалов и 3 радиостанции.

Установка ТВ приставки в автомобиль позволит вам не только смотреть эфирное телевидение. В зависимости от модели девайса, можно будет выходить в интернет, играть в игры, слушать музыку, воспроизводить контент с флешки, подключить голосовое управление и сервисы диагностики автомобиля. Конечно же, водителю не следует использовать приставку во время движения. Но в долгих пробках, во время ожидания или для развлечения пассажиров это практически идеальный вариант. В статье ниже я расскажу о том, как выбрать и подключить ТВ приставку для авто.

Цифровое ТВ в автомобиле: все варианты

Существует несколько возможностей для того, чтобы смотреть цифровое телевидение в автомобиле. Что касается сигнала, то он стабилен на скорости до 80 км/ч. Испытания по его приёму во время движения проводились в Москве, и оказались успешны. Всё, что требуется – дециметровая антенна, экран и приёмник. Вот варианты, благодаря которым можно смотреть ТВ в поездках:

• Мультимедийная станция. Подобные устройства могут быть уже встроены в автомобиль, либо вы можете приобрести их отдельно и установить в сервисном центре. Иногда такие девайсы могут называть «магнитола с телевизором». Кроме проигрывания видео и музыки, такая станция может иметь выход в интернет и тюнер цифрового ТВ.

• Специальная цифровая автомобильная приставка на 12 вольт. Она изначально подстроена под питание от аккумулятора авто и установку на панели. Её можно подключить к встроенному или отдельному экрану. Особенность именно специализированной автомобильной приставки – это защита от помех и несколько встроенных радиоблоков. Самые продвинутые автомобильные ТВ приставки принимают основной, отражённый, поляризованный и искажённый сигналы, усиливая их качество. Именно это позволяет принимать телевидение на большой скорости и при удалении от телевышки. Некоторые модели имеют дополнительные функции, а в комплектацию входит антенна. Но и стоят они дороже: от 7000 рублей и выше.

• Обычная цифровая приставка для телевизора – в автомобиль. Эти устройства намного дешевле специализированных автомобильных девайсов. При этом качество приёма в городе не будет принципиально отличаться. Необходимо решить несколько проблем: подключить приставку к питанию при помощи инвертора, установить её в автомобиле, подобрать антенну. Советы по этим вопросам я приведу ниже.

• Небольшой телевизор или экран с встроенным тюнером DVB-T2 . Существуют специальные автомобильные варианты. Самые главные вопросы в данном случае – встроить устройство в приборную панель, в салон или в спинку кресла, а также подобрать антенну для качественного сигнала.

• USB тюнер DVB-T2 – его можно подключить к ноутбуку или, в некоторых случаях, напрямую к экрану в приборной панели. В зонах с хорошим приёмом сигнала вы сможете смотреть телевидение и таким способом.

• Можно использовать обычный смартфон или планшет вместе со специальным цифровым ресивером . В этом варианте вам не придётся покупать отдельный дисплей. А качество «картинки» на OLED-экране мобильного устройства будет значительно выше, чем на LCD-мониторе. Стоят такие устройства в диапазоне 1-3 тысячи рублей. Убедитесь, что мини-тюнер поддерживает DVB-T2 и режим Multi-PLP. Телефон или планшет должны иметь версию Андроид 4.2 и больше, а также должны поддерживать USB OTG для подключения устройства. Скачайте фирменное ПО этого тюнера из Плей Маркета, подключите антенну и запустите приложение. Оно выполнит поиск каналов, которые вы сможете смотреть в автомобиле. Также в зависимости от устройств и приложений могут быть доступны дополнительные функции.

Приставка для цифрового ТВ в автомобиле: преимущества

Если у вас нет особых предпочтений к какому-либо варианту из перечня выше, то вы можете использовать обычную приставку для цифрового телевидения в автомобиле. Я выделяю такие преимущества этого варианта:

• стоимость – обычные девайсы могут стоить от 700 рублей, при этом так же хорошо справляться со своей функцией;
• дополнительные возможности – практически любые, даже самые дешёвые тюнеры имеют возможность подключения USB флешки или SD карты и воспроизведения контента с них;
• выход в интернет – многие недорогие модели могут подключаться к сети по Wi-Fi или с помощью 3G/4G USB-модема;
• продвинутые функции – если вы выберите не просто цифровой ресивер, а смарт-приставку, то кроме приёма цифрового эфирного ТВ получите доступ ко всем приложениям из Google Play. Карты и навигатор, облачные сервисы, программы для работы, игры, поддержка голосового управления и не только окажутся частью системы внутри вашего автомобиля;

• выбор экрана – достаточно, чтобы на нём были HDMI или AV входы, хотя в другом случае можно приобрести переходники. Это способ, как подключить автомобильный телевизор к цифровой приставке. Вы сможете использовать девайс вместе с любым дисплеем, в том числе со встроенным;
• выбор системы управления – смарт-приставки предусматривают, что к ним можно подключить массу периферийных устройств. Используйте мышь, клавиатуру, пульт, аэромышь, управление голосом и так далее;
• такая приставка может стать настоящим бортовым компьютером, поскольку вы сможете подключить к ней диагностические OBDII-адаптеры для автомобиля. Проводите диагностику, сбрасывайте ошибки – и всё это с помощью того же устройства, на котором вы смотрите ТВ.

Подключение и настройка: инструкции

В случае, если вы решили использовать в автомобиле обычный ТВ девайс, возникнет ряд сложностей: как её установить, как её подключить, какую антенну выбрать. Можно привести такие краткие советы и инструкции:

• Питание. Если устройство имеет внутренний БП, то вам потребуется купить инвертор с 12 на 220 В. Так вы сможете подключить девайс к прикуривателю.

Если БП внешний, то подойдёт зарядное устройство с подходящими параметрами, например автомобильные зарядки для телефонов, работающие от прикуривателя, должны подходить. Нужно свериться с параметрами, указанными на корпусе или блоке питания. Другой вариант – перепаять девайс. Вам потребуются знания об устройстве приставки, либо вы можете обратиться к умельцам. Это уже более затратный в плане времени и усилий вариант, но вы можете получить настоящую автомобильную ТВ приставку для цифрового телевидения.

• Антенна. Это наиболее важный пункт, чтобы получить уверенный приём цифрового сигнала. Для цифрового ТВ нужна дециметровая антенна. В городе подойдут и более простые варианты. Даже AM-антенна от магнитолы обеспечит приём сигнала, когда автомобиль не движется. С неё можно начать, чтобы поэкспериментировать. За городом и при существенной скорости сигнал помогут «поймать» более дорогие и сложные приёмники.

• Размещение. Все ТВ приставки – компактные устройства. Установить ТВ приставку в машину и найти для неё место не составит труда. Если у вас есть время и желание повозиться с приставкой, то вы можете вообще спрятать девайс под обшивку, вывести провода в нужные локации, сделав управление ещё более удобным.
• Экран. Перед тем, как подключить автотелевизор к ТВ приставке в автомобиль, выбирайте вариант, который сможет питаться от 12В и имеет HDMI или RCA входы. Этого достаточно, чтобы его использовать. Размер или расположение можно подобрать, исходя из ваших предпочтений – на приборной панели, в спинке кресел и так далее.

• Звук. Аудиоразъёмы приставки можно подключить напрямую к аудиосистеме автомобиля, сделав просмотр ТВ ещё более комфортным.
• Управление. Используйте пульт, тачпад, аэромышь, клавиатуру. Инфракрасный порт или элементы управления пульта можно вывести в удобное расположение в салоне авто.

Авто приставка для цифрового ТВ в машину – это действительно просто. Руководствуясь инструкцией выше, вы сможете выбрать для себя подходящий вариант и его установить. Ещё недавно такие функции как ТВ, игры и голосовое управление в автомобиле считались или фантастикой, или уделом премиум-сегмента. Сейчас всё это может себе позволить практически любой автовладелец.

ТВ ресивер в автомобиль : 2 комментария

1. Алексей11.01.2021 в 10:08

Все, но ни о чем. Так куда же подключать выход с тв приставки на Пионер 170 ( в какое гнездо) ? Где схема подключения?

имеется приставка ростелеком. шнур питания 12 в купил, AUX есть. Но магнитола не видит приставку всё равно. Идёт AUX-подключение, но картинки нет, одно шипение

Установка и подключение автомобильного телевизора своими руками

Мало кто вспомнит времена, когда телевизор могли себе позволить только зажиточные люди. Сегодня такое «чудо» техники является неотъемлемым элементом каждого жилья, а в некоторых домах имеется агрегат практически во всех комнатах. За время своего технического усовершенствования телевизоры прошли огромный путь от больших устройств до компактных, плоских экранов разных размеров, практически не занимающих места в доме, превосходно вписывающихся в любой интерьер. Просмотр телепрограмм и любимых фильмов является для многих отличной возможностью скоротать время, отвлечься от бытовых проблем. Для занятых людей, имеющих транспорт, находящихся в постоянном движении, отличной альтернативой домашнему просмотру ТВ является установка телевизора в автомобиль. Подобный вариант не относится к демократичным решениям, однако уже имеет своих приверженцев среди автовладельцев. В этой статье расскажем, как установить портативный телевизор в машину, ориентируясь на самые удобные и практичные места для его монтажа.

Установка и настройка телевизора в автомобиле.

Потребность в установке и особенности монтажа ТВ-тюнера

Телевизор в автомашине до недавнего времени позволял водителям реализовать возможность просмотра исключительно аналогового вещания, которое имеет существенные недостатки: приём только нескольких каналов, низкое качество изображения, отсутствие картинки или её трансляция с помехами в насыщенных инфраструктурами местах или при включении телевизора в режиме скоростной езды. Такие недостатки ставили под сомнение рациональность установки автомобильного телевизора в транспорте. В нынешнее время проблема с качеством вещания телевидения в транспортном средстве решается посредством приобретения ресивера, предназначенного для получения возможности просматривать TV с достойной производительностью, разнообразием каналов, в цифровом формате. Покупка и установка тюнера позволяет решить проблематику с перебоями трансляции, количеством принимаемых каналов, а разнообразие ресиверов на современном рынке санкционирует возможность осуществления выбора с учётом типа видеосистемы в машине и числа предполагаемых к установке мониторов.

Профессионалы рекомендуют приобретённый автомобильный тюнер устанавливать в специализированных сервисных центрах, однако, его монтаж не характеризуется значительными сложностями, что позволяет осуществить работу собственными силами. Выбор в пользу установки ресивера в сервисном центре стоит отдавать владельцам новых машин: собственник сможет получить официальный сертификат о монтаже устройства, позволяющий избежать снятия авто с гарантии. Рассмотрим подробно, как подключить тюнер в автомобиле собственноручно, представив пошаговую инструкцию монтажа:

1. Изначально, перед осуществлением работ, предусматривающих вмешательство в электропроводку транспортного средства, стоит отключить питание аккумулятора.
2. Выбрать место, где будет находиться цифровая приставка. Зачастую её монтируют в перчаточный ящик или под ним. При выборе месторасположения устройства важно ориентироваться на отсутствие вероятности попадания влаги и грязи в область его размещения.
3. С помощью крепёжных элементов, идущих в комплекте с ресивером, зафиксируйте аппарат в отведённом для него месте.
4. Питание на устройство можно подать от блока предохранителей, подключив кабель к дополнительному разъёму на двенадцать вольт.
5. Инфракрасный блок, предназначенный для принятия сигнала с пульта, лучше разместить в доступном месте, чтобы включать аппарат было удобно с любого места в машине.
6. Если в комплектации ресивера имеются антенны, их нужно прочно закрепить на ветровом стекле внутри машины, проложив провода от тюнера к антенне.

Остаётся только определиться с моделью ЖК монитора, установить телевизор в автомобиле, подключить его через цифровой тюнер и просматривать желаемые программы и телепередачи в идеальном качестве. Чтобы вся конструкция выглядела презентабельно, все провода, применяемые при монтаже тюнера и подключении экранов, стоит спрятать под обшивкой транспортного средства.

Расположение и монтаж мониторов в салоне автомобиля

Рынок автомобильных товаров, в том числе дополнительной техники для машин, очень разнообразен, и прежде чем остановить свой выбор на конкретной модели монитора для транспорта стоит определиться с предпочтительным для автовладельца местом его размещения. Самыми распространёнными локациями для установки монитора в транспорте выступают козырьки от солнца, подголовники и потолочная область машины. Каждый из вариантов размещения имеет как преимущества, так и определённые недостатки. Например, установка монитора в подголовники передних сидений актуальны для автовладельцев, которые постоянно ездят с пассажирами на заднем сидении, однако, просмотр даже «мельком» интересной передачи для водителя исключён изначально. При желании установить монитор подобным образом, для удобства пользования и эстетического равновесия интерьера, понадобиться купить два экрана, а размер дисплея предопределяется габаритами самих подголовников.

Преимуществом потолочных мониторов является достойный диапазон выбора товара по параметрам дисплея, более широкий угол обзора, что санкционирует возможность просмотра ТВ даже водителем, хоть и не во время движения. Ещё одним плюсом подобной установки является возможность складывания монитора в уровень с потолком, когда во включении телевизора нет необходимости. Наименьшей популярностью для месторасположения монитора пользуются козырьки от солнца, так как в них устанавливаются мониторы небольших параметров, что снижает показатели удобства просмотра передач как для пассажиров, так и для водителя. Только взвесив все плюсы и минусы, определившись с референтной для водителя областью размещения устройства, стоит приступать к его выбору, так как этот критерий непосредственно влияет на модель монитора, необходимую автовладельцу. Под определённое месторасположение монтажа предусматривается приобретение подходящей модификации монитора. Рассмотрим пошагово, как подключить телевизор в машине, ориентируясь на самые популярные и удобные места их локации: в подголовниках и на потолке.

Монтаж телеэкрана в подголовник

Перед покупкой телеэкрана для автомобиля, установка которого предполагается в подголовник, важно измерить размеры самих подголовников, чтобы параметры дисплея были немного меньше диагонали области месторасположения устройств. Профессионалы не рекомендуют устанавливать на подголовник телевизоры, габариты которых превышают параметры верхней части сидения, так как любое неудачное движение переднего пассажира или водителя может стать причиной механического повреждения экрана. Кроме этого, телеэкран большего размера, чем подголовник сидения, будет негативно отображаться на интерьере салонного пространства. Процесс монтирования телевизора не отличается особой сложностью, однако, требует от исполнителя аккуратности и щепетильности, чтобы результат работы заключался не только в успехе с технической стороны, в функционировании монитора, но и позиционировался положительно с эстетичной позиции. Для работы исполнителю будут необходимы, кроме мониторов, следующие инструменты и материалы:

1. Фломастер или метчик.
2. Набор отвёрток.
3. Лента для изоляции проводки.
4. Нож, резак или другое приспособление с острым лезвием, для вырезания проёма для монитора.
5. Технический клей.

После подготовки всех необходимых материалов можно приступать к работе, неотступно следуя инструкции монтирования телевизора в подголовник автомобиля:

1. Первая производственная необходимость – примерка монитора к подголовнику и нанесение контурной разметки, которая предопределяет область установки экрана. Для этого потребуется на подголовнике, прислонив к нему плотно экран, нарисовать границы будущего проёма для телевизора.
2. Дальше надо снять подголовник со штатного места, так как непосредственно в автомобиле работы по вырезанию будет проводить неудобно.
3. С подголовника снимается обивка, после предварительного осуществления неглубоких проколов в угловых местах по периметру области для установки экрана. Сделать это можно с помощью обычной иголки.
4. Согласно отметкам, на подголовнике прорисовывается контур проёма для телеэкрана и вырезается несквозное отверстие, глубина которого должна ровняться толщине телевизора.
5. После примерки экрана, удостоверившись, что он беспрепятственно «садиться» в углубление, стоит сделать ещё один проём, на этот раз сквозной, для выведения кабеля от монитора к тюнеру.
6. Следующая задача: вырезать аналогичную размеру экрана прорезь на обивке подголовника, согласно осуществлённой ранее разметке. Вырезать отверстие необходимо немного меньше, оставив примерно по половине сантиметра с каждой стороны, чтобы завернуть обивку внутрь при непосредственном монтировании телеэкрана: такой подход позволит спрятать обрезные грани обивки, что отобразится на презентабельности установки.
7. Дальше предстоит надеть обивку на подголовник, завернуть внутрь обрезные её рёбра, после осуществления небольших надрезов по углам проёма.
8. Закрепление монитора в посадочном месте осуществляется с помощью технического клея или надёжного двустороннего скотча. Важно закрепить телеэкран надёжно, чтобы исключить вероятность его выпадения в процессе эксплуатации машины при осуществлении резкого торможения или экстремального манёвра.

Для получения изображения на телевизоре остаётся только подключить кабель от монитора к тюнеру, а к прикуривателю подсоединить адаптер.

Установка потолочного автомобильного монитора

Монтаж телевизора потолочного типа относится к категории более сложных задач. Для установки монитора исполнителю потребуется частично демонтировать обшивку на потолке машины, чтобы освободить участок крыши, где будет непосредственно устанавливаться экран. Дальше необходимо заняться изготовлением пластины, на которую будет крепиться автомобильный потолочный телевизор, или её монтажом, если она подготовлена заранее автовладельцем. Пластина по размерам должна соответствовать основанию купленного устройства, изготавливается из фанеры или металла, причём специалисты склоняются к последнему варианту, для обеспечения достаточной устойчивости и надёжности итоговой конструкции. Фиксировать платину необходимо на усилительных рёбрах потолка саморезами или шурупами, действуя с особой осторожностью, чтобы не продырявить крышу крепёжными элементами. К установленной пластине, посредством идущих в комплекте с устройством метизов, крепится основание телевизора: к нему будет впоследствии подсоединяться сам монитор.

Следующий этап работы – подключение и проверка функционирования устройства. Осуществляется процесс согласно инструкции производителя телевизора, посредством идущих в комплекте проводов. Подать питание на устройство можно как посредством подключения проводов в моторном отсеке, так и от прикуривателя, предварительно установив в нём специальный переходник. При подключении электроники стоит быть предельно внимательным, так как неправильно подсоединённая проводка может вылиться не только в поломку устройства, но и стать причиной возгорания авто. Если опыта работы с электропроводкой не имеется, лучше доверить эту работу профессионалам. После подключения устройства нужно проверить функциональность телевизора, после чего отключить разъёмы и заняться установкой на штатное место потолочной обшивки. В процессе монтирования необходимо будет сделать отверстия в обшивке под установленные провода, что предполагает потребность в точных замерах и щепетильности, чтобы не сделать ненужных проёмов и не испортить потолочное покрытие.

Заключительный этап работы: соединение отключённых разъёмов и финальная проверка результативности установки. Если работы по монтажу обшивки проводились аккуратно и без спешки, то вероятность неприятных прецедентов, с отсутствием работоспособности устройства, сводиться к нулю.

Подведём итоги

Телевиденье достойного качества в машине – это уже давно не миф, а современные технологические решения позволяют просматривать в пути телевизор в отличнейшем качестве. Наиболее актуальной установка телевизора в транспортное средство является для автовладельцев, которые много времени проводят в машине, регулярно находятся в командировках на своём авто или часто путешествуют с друзьями или семьёй. Для получения надёжного и качественного телевещания автовладельцу придётся потратиться на покупку тюнера и автомобильного монитора, при этом монтаж устройств может быть успешно выполнен самостоятельно, согласно руководству производителей устройств и детальному инструктажу, представленному в этой статье.

Цифровое ТВ через dvb t2 в автомобиле

Если вы хотите организовать трансляцию каналов в dvb t2 в вашем автомобиле, то потребуется дополнительное оборудование. Наша статья расскажет вам об этом.

Особенности и возможности использования

Многие желают смотреть цифровое ТВ у себя в автомобиле. Еще несколько лет назад подобное просто не представлялось возможным, а теперь стало реальностью. Вы вполне можете просматривать множество каналов в машине при помощи современных технологий. Это будет весьма актуально в том случае, если вам часто приходится стоять в пробках и совершенно нечем занять себя в это время.

Стандарт dvb t2 отлично подходит не только для телевизоров, но и для автомобиля, он смог показать себя с лучшей стороны. С его помощью можно обеспечить полноценное воспроизведение сигнала цифровой системы вещания и транслировать его на панель в транспортном средстве.

Для использования dvb t2 потребуется специализированный тюнер для автомобиля. Эфир транслируется в зашифрованном формате, а устройство выступает в качестве декодера. Оно дешифрует передаваемый сигнал по внутренним протоколам, после чего передает его для непосредственного воспроизведения на мониторе.

Но автомобильное современное спутниковое телевидение обойдется в более весомую сумму. Антенна и тюнер стоит несколько дороже, чем для приема наземного цифрового телевидения. Ресивер работает в совершенно другом формате, выглядит он как стандартная автомагнитола и устанавливается на ее место. Но и есть свои преимущества у такой системы.

• Нельзя не отметить более высокое качество картинки, ведь подобная автомагнитола сама подстраивается под изменения уровня приема и регулирует основные параметры.
• Обеспечивается прием практически на всей территории страны, а вы сможете полноценно выезжать загород.
• Простота настройки оборудования.

Специализированная автомагнитола и особенности стандартов

Перед тем как подбирать подходящий тюнер, стоит определиться с его стандартом. Сравним цифровой тв тюнер, используемый для автомобиля, и спутниковый аналог.

Получается, что автомагнитола с тюнером по стандарту dvb t2 лучше всего подойдет для использования в городе. Автомобильная dvb t2 автомагнитола обойдется покупателю в небольшую сумму, а приставка может работать с любыми форматами сигнала.

Приставка с технологией dvb t2 для автомобиля может использоваться с сигналом вплоть до высокого качества 1080p. На деле трансляция происходит в MPEG-2 и MPEG-4. Но все-таки ресивер имеет неплохой задел на будущее.

Приобрести dvb t2 ресивер для вашего автомобиля можно в обычных магазинах. Цены могут отличаться, в зависимости от модели и ее параметров.

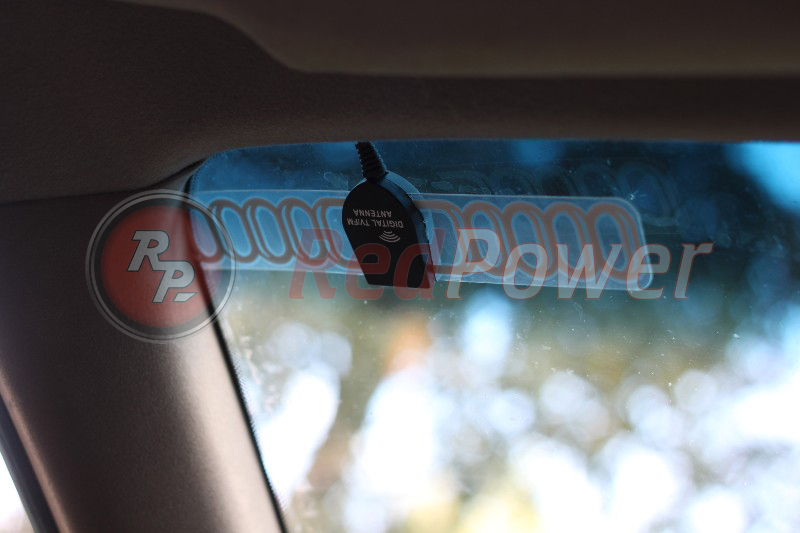

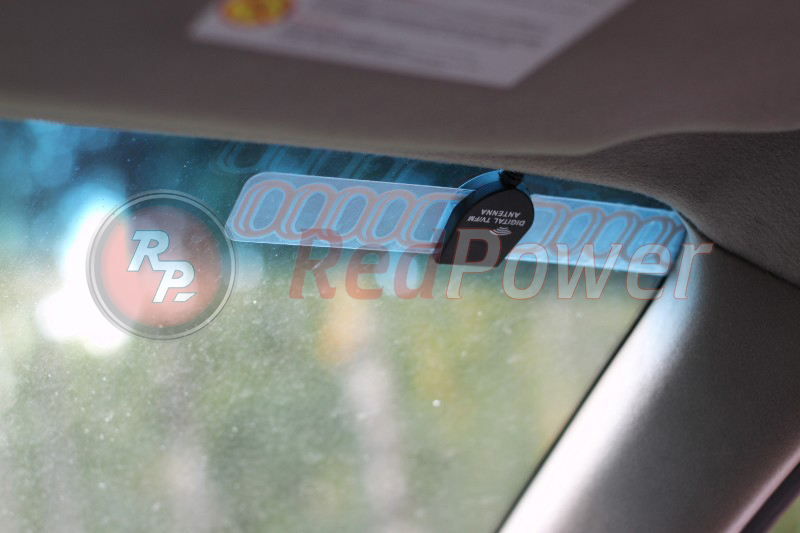

Антенна для приема

Для непосредственного приема сигнала вам потребуется цифровая универсальная автомобильная ТВ антенна. Она считается оптимальным вариантом для использования и сможет обеспечить работу любых декодеров.

Конструкции работают с приставками dvb t2, а сама антенна для автомобиля может предлагаться в нескольких вариантах:

• Внешняя, устанавливаемая на кузов или стекло.
• Внутренняя, она используется в салоне машины.
• Универсальная ― может устанавливать как снаружи, так и внутри салона.

Устройство обеспечивает прием сигнала по стандарту dvb t2, после чего автомобильная антенна усиливает его для повышения качества. Это обеспечивает полноценное использование системы и отличную работу каналов.

Цифровая ТВ антенна выпускается для автомобиля с защитой от влаги. Это исключает возможность ее поломки в результате неблагоприятных погодных воздействий, а в этом плане у автолюбителя не возникнет проблем.

Модель дополняется кабелем для подключения к декодеру. Шнур выполняется по утвержденным стандартам и оснащается специализированным разъемом. Но при выборе уделите внимание параметрам максимального усиления. Оно выражается в dB, а оптимальное число ― от 20 и более.

ТВ-тюнер в автомобиле: немного хитростей

Аналоговое эфирное телевидение редко обеспечивает качест­венный прием телепрограмм в автомобиле, и причин тому немало: сложность размещения антенны, «затененность» авто от телевышки зданиями, многократные отражения сигнала от строений в городе. Этих недостатков практически лишено цифровое телевидение – в том числе и формата DVB T2, в котором с недавних пор вещает 32 телеканала на территории всей Украины. Однако специальный автомобильный телеприемник стоит недешево (порядка 2000 грн.), и не каждый готов выделить такой бюджет ради того, чтобы скоротать время в пробках.

Немного хитростей

Между тем, в машине будет вполне успешно работать обычный домашний DVB T2 приемник, для этого понадобится минимальная доработка. Главный нюанс – в отсутствии на борту автомобиля электророзетки с напряжением 220 В для питания «бытового» устройства. Однако эту проблему легко обойти, и вовсе необязательно покупать для этого преобразователь напряжения 12/220 В. Выход в том, что электронная схема обычного домашнего телетюнера питается постоянным током напряжением 5 В. Получить такое на борту машины уже несложно – достаточно приобрести зарядку для телефона или иного мобильного гаджета, работающую от гнезда прикуривателя.

А самое сложное, что придется сделать, – это разобрать телеприемник и найти на его печатной плате мес­то, где со встроенного блока питания (трансформатора с выпрямителем) подается напряжение 5 В на вход собственно телеприемника. Для этого понадобится помощь мало-мальски опытного специалиста-электронщика с тестером (вольтмет­ром). Надежно подпаяв к найденной точке и «массе» аппарата провода, их нужно через какой-либо разъем (не перепутав полярность!) вывести из корпуса устройства – для подключения к адаптеру 12/5 В. Его, кстати, нужно подбирать с учетом того, что типичный бытовой телетюнер DVB-T2 потребляет мощность 10 Ватт.

Калькуляция $

– Если перенести фототранзистор приемника сигнала пульта ДУ из корпуса телетюнера на торпедо автомобиля, можно будет установить тюнер скрытно.

– Вместе с ним можно вынес­ти на торпедо USB-порт – для реализации мультимедийных функций, имеющихся у многих DVB T2 тюнеров.

– Крепить тюнер лучше через резиновые проставки, чтобы погасить виб­рации.

– Монитор, на котором вы собираетесь смотреть телепрограммы, должен иметь AV-вход с RCA-разъемом или HDMI; антенну подбирайте из тех, что предназначены для приема сигнала в движении.

Как настроить автомобильный ТВ-тюнер

Современную жизнь достаточно трудно представить себе без телевидения. Просмотр телевизионных программ стал неотъемлемой частью повседневной жизни. Многие используют вспомогательные устройства, чтобы следить за любимыми передачами и сериалами везде, для чего был создан автомобильный тюнер ТВ, который позволяет наслаждаться любимыми каналами в своем авто. В данном случае необходимо рассмотреть, что представляет собой цифровое телевидение для автомобиля, а также узнать про распространенную модель оборудования – тюнер dvb t2.

Лучше приобрести устройство подороже

Как выбрать ТВ-тюнер в авто

Для того чтобы подобрать TV-тюнер для автомобиля, требуется руководствоваться целым рядом рекомендаций. Рассмотрим основные правила, позволяющие выбрать надежный и качественный цифровой ТВ-тюнер:

1. Прежде всего, требуется подбирать ресиверы, которые имеют совместимость с присутствующим устройством в транспортном средстве.
2. Также необходимо учитывать стоимость (хорошие и качественные аппараты не будут иметь низкую цену).
3. Немаловажно подобрать устройство, которое обеспечивает качественный сигнал на любой местности.
4. Также следует подбирать устройства соответствующей марки, которая является известной и пользуется хоть какой-то популярностью.
5. Для качественного изображения, рекомендуется выбирать устройства, которые придерживаются стандарта dvb.
6. Также следует решить для себя, какой необходимо выбрать аппарат (автономный тюнер ТВ или тот, который постоянно потребляет питание).
7. Немаловажно обратить внимание на подключение (некоторые устройства сделаны так, что крайне сложно разобраться с их установкой).

В данном видео вы узнаете, как подключить тв-тюнер:

Важно. При выборе автомагнитолы с ТВ-тюнером и навигатором, немаловажно, также учитывать встроенное программное обеспечение, так как нередки случаи, когда попадаются экземпляры неадаптированные под русский язык.

Цифровой

Прежде чем рассматривать подключение, а также отвечать на вопрос, как подключить в автомобиле подобное устройство, следует ознакомиться с наиболее востребованными цифровыми моделями, а именно с их характерными отличиями:

• для этих моделей предусматривается как автономное питание, так и прием электроэнергии от источника;
• цифровые модели оснащены мощным приемником сигнала, который принимает большое количество телевизионных каналов;
• эти модели идут со всеми необходимыми разъемами, чтобы была возможность обеспечить питание и подключение к любому приемнику;
• здесь также присутствует достаточно простая система настройки, позволяющая быстро найти все каналы и сохранить их в памяти;
• отличие цифровых устройств также заключается в их памяти (существуют аппараты, способные запоминать большое число каналов);
• в зависимости от выбранной модели цифрового устройства, идет стандартный пульт в комплекте;
• также при необходимости всегда можно воспользоваться ручной настройкой, чтобы своими руками подобрать оптимальный диапазон транслирования.

Важно. При выборе цифрового устройства, предварительно следует уточнить присутствующие выходы на модели автомагнитолы или переносного телевизора, который установлен в транспортном средстве.

DVB t2

Современные телевизионные трансляторы, рассчитаны для приема различных форматов изображения. Здесь многое зависит от качества передаваемого изображения, а также трансляции звукового сопровождения. В данном случае, для транспортных средств, достаточно часто используется такой тип формата, как DVB T2. Этот стандарт требуется рассмотреть более подробно, так как для него характерны следующие отличительные черты:

• это улучшенная модель декодера, которая пришла на смену формата предыдущего поколения;
• для данного формата характерна высокая пропускная способность канала, которая позволяет передавать широкоэкранное изображение;
• при выборе цифрового устройства, следует заблаговременно осведомиться, что оно поддерживает такой стандарт вещания;
• для подобного декодера характерен улучшенный сигнал с измененной архитектурой, воспроизвести который не могут старые приспособления;
• также, следует уделить внимание, на звуковое сопровождение, так как здесь оно имеет улучшенные параметры;
• дополнительно немаловажно обеспечить качественное соединение, так как здесь многое зависит от питания.

Не забываем узнать о стандарте вещания

Для форматов данного образца, немаловажно подобрать соответствующие проводники, которые будут соответствующим образом питать все компоненты системы, а также позволят ретранслировать сигнал.

Важно. Если выполняется самостоятельное монтирование цифровых ТВ-тюнеров с транслируемой картинкой формата DVB t2, необходимо должным образом подойти к процедуре установки и расположения, так как от этого момента, напрямую зависит общая работоспособность всей системы.

Установка

Монтаж в автомобиль ТВ-тюнера всегда сопровождается настройкой, так как установка подразумевает полное выполнение монтирования ресивера в машину, проверки и пробного теста. Рассмотрим более детально, как на практике проводится установка этого устройства в своем автомобиле:

1. Первое, что необходимо – это подобрать подходящее место для приемника, а также тюнера в автомобиле.
2. Следующим этапом будет пробное подключение, а также запуск и диагностика всего оборудования на работоспособность.
3. После того, как все будет подключено и получено подтверждение работоспособности, требуется перейти к установке.
4. Элементы системы располагаются, как можно дальше от все электроприборов транспортного средства.
5. Оставляют достаточное количество места между оборудованием, чтобы провода не приходилось натягивать.
6. Далее все составные части фиксируются при помощи креплений на подготовленных заранее местах.
7. Впоследствии протягивается питание и подключение так, чтобы к нему не было свободного доступа.
8. После подключения системы к питанию, делается очередной пробный запуск и тест на работоспособность.

Важно. При настройке оборудования, рекомендуется использовать рекомендации руководства пользователя. Это позволит выполнить установку поэтапно, при этом не пропустить важные моменты.

Установка тв тюнера в автомобиль своими руками

В то время, как ТВ-тюнеры чаще всего встречаются в минивэнах и внедорожниках, они также могут быть установлены в многочисленных типах автомобилей. Если ваш автомобиль не был изначально оснащён ТВ-тюнером, вы можете узнать, как установить ТВ-тюнер в вашем автомобиле, следуя нескольким шагам. ТВ-тюнер с выпадающим экраном это доступный и стильный способ изменить интерьер вашего автомобиля, а также сделать междугородние поездки для ваших пассажиров более приятным.

Определите, какой цифровой тв тюнер dvb t приобрести. Некоторые марки ТВ-тюнеров совместимы только с видео системой вашего автомобиля, тогда как другие бренды будут работать только с маркой видеосистемы производителя ТВ-тюнера. Если у вас нет никакой видеосистемы в автомобиле, проблемы выбрать совместимый ТВ-тюнер не будет.

Используйте гаечный ключ соответствующего размера, чтобы отключить автомобильный аккумулятор.

Определите место для установки ТВ-тюнера. Выберите место, где тюнер не будут постоянно задевать пассажиры. Два наиболее предпочитаемых места — под сиденьем или в багажнике.

Используйте поставляемые производителями винты и монтажные кронштейны для установки ТВ-тюнера в автомобиле. Лучше всего внимательно следовать инструкциям на упаковке.

Подсоедините провод питания ТВ-тюнера в блоке предохранителей, который питает аккумулятор автомобиля. Аккумулятор выступает в качестве источника питания тюнера. Подключите провод питания к вспомогательному источнику мощности, который находится в блоке предохранителей. Если вам нужна помощь в поиске блока предохранителей и вспомогательным выходные мощностям, обратитесь к руководству по эксплуатации Вашего автомобиля.

Установите инфракрасный (ИК) приемник ТВ-тюнера в соответствии с инструкциями изготовителя. ИК пульт дистанционного управления должен иметь доступ к приемнику для того, чтобы переключать каналы, так что установите его в месте, гд пульт дистанционного управления можно будет иметь доступ к июнеру.

Подключите аудио / видео (A / V) кабели к расположенному на тюнере входному видео-порту. Убедитесь, что кабель аудио / видео подключен плотно, чтобы получить оптимальное качество изображения и звука.

Подключите кабель аккумулятора. Запустите машину и проверьте ТВ-тюнер. Для проведения этого теста, включите в первую очередь видеосистему. Затем включите ТВ-тюнер с пульта дистанционного управления. Если вы увидите местные телевизионные станции, ваша установка прошла успешно.

Инструкция с фото по установке цифрового ТВ тюнера Redpower RDP007

C 6 сентярбя в городе Санкт Петербург на 35 канале стартануло круглосуточное вещание ТВ в цифровом формате.

Я, как человек, интересующийся, и любящий всякие гаджеты. Решил поставить цифровой ТВ тюнер redpower 007 в автомобиль nissan Murano.

До этого у меня в прошлом авто был внешний цифровой ТВ тюнер, которым я управлял с пульта. Минусы:

2.Отсутствие управления цифровым тв тюнером с кнопок на руле.

3.Рассогласование по громкости

4. Шел фон от двигателя по AUX.

Хотя тюнер считался Hifi. На новый свой автомобиль я не стал его ставить. а подарил другу именно 6 сентября)).

Снятие автомагнитолы в Nissan Murano заняло 5 минут.

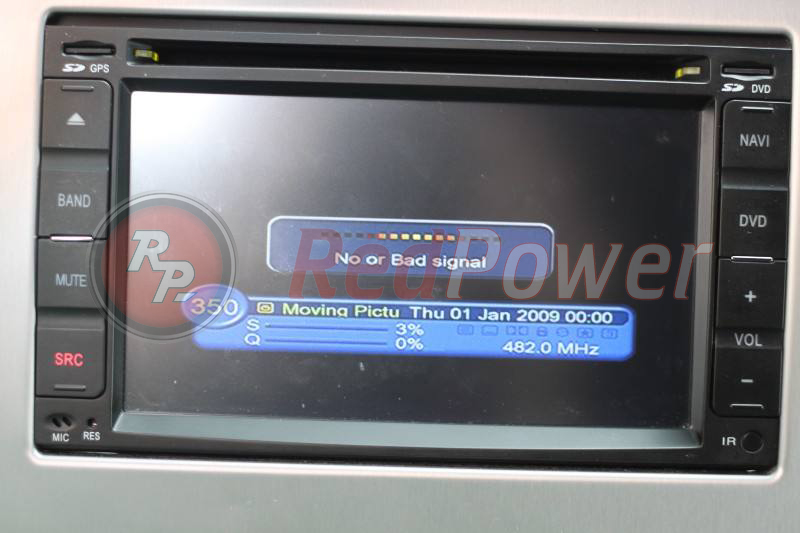

Подключаю цифровой ТВ тюнер. Колокольчики в AUX. и вторую фишку в разъем куда должны подключаться кнопки на руле и кан блок. Включаю. на дисплее Redpower 8901 NO Signal.

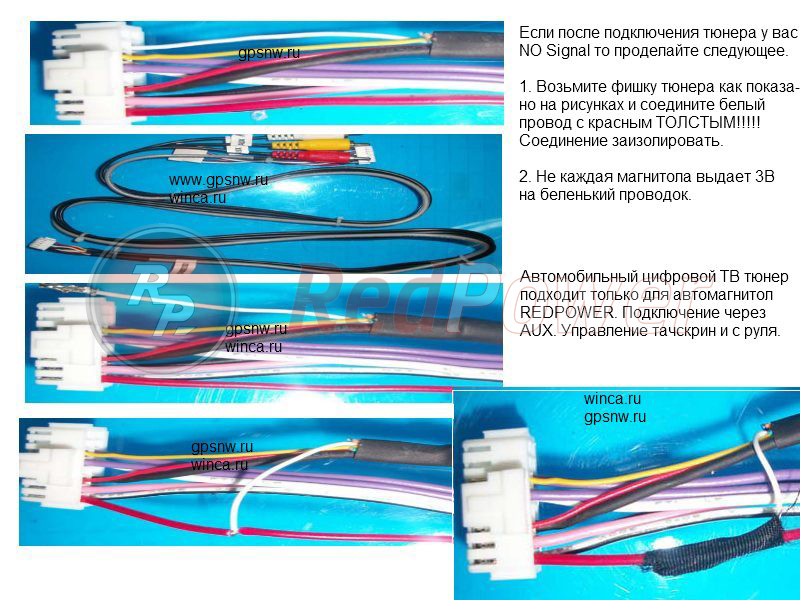

ПО опыту знаю что на не на всех автомагнитолах есть 3.3Вольта, которые необходимы для тюнера( аналог ACC) Если кто сталкнулся с такой проблемой то лечится тюнер следующим образом.

НЕ ПЕРЕПУТАЙТЕ КРАСНЫЕ ПРОВОДА. Иначе выгорит процессор и магнитолу можно будет выкидывать на помойку. Беленький кидать на красный толстый.

Итак первый старт:

Подключаем ТВ антенны. Обязательно две штуки. Иначе сигнал будет ровно в два раза слабее. Да, сначала все проверьте на коленках а потом занимайтесь монтажом! Сохраните свои деньги, время и нервы, Это по опыту.

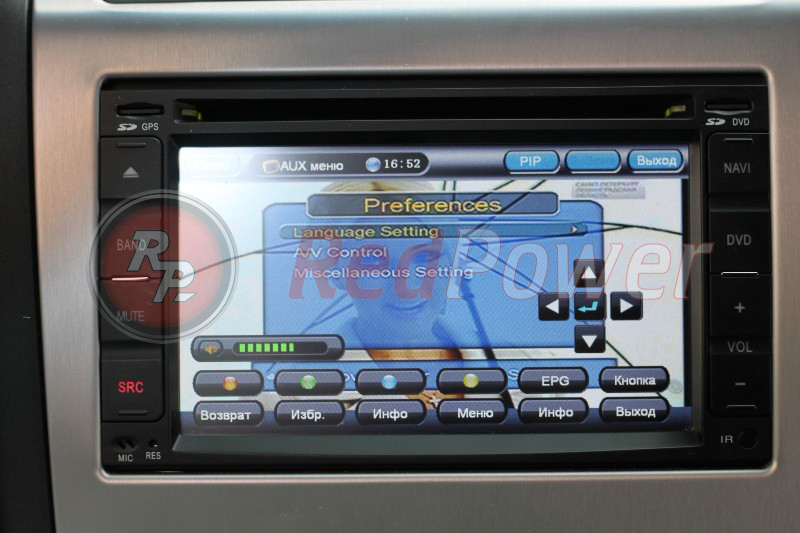

1. В режиме AUX нажимаем по экрану. Будет меню. Управление все осуществлялось с Тачскрина. Жмем кнопку МЕНЮ и появляется меню настроек.

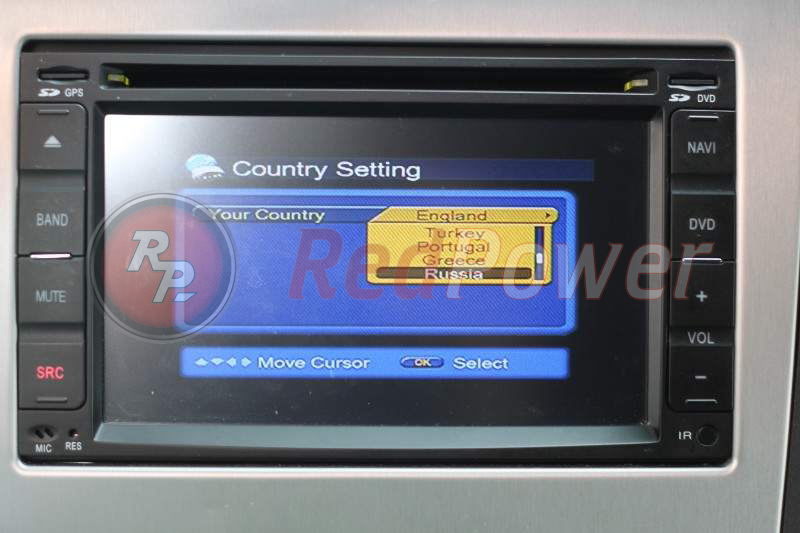

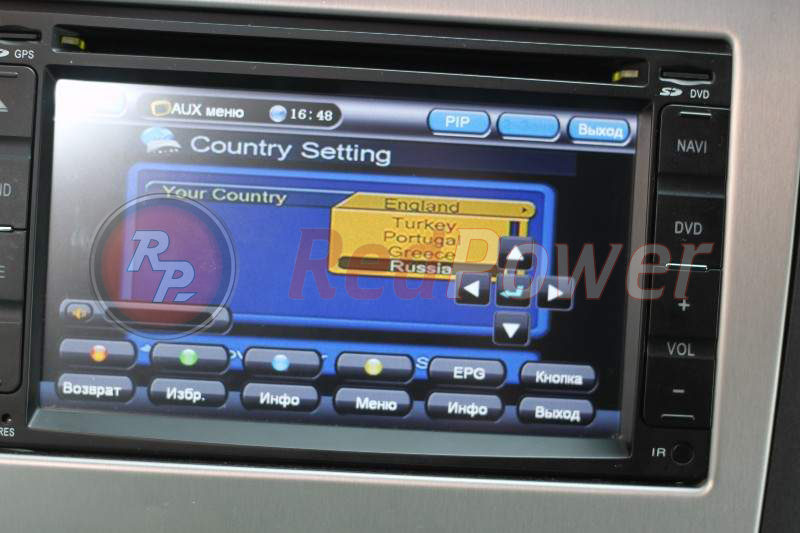

Выставляем Регион в Settings.

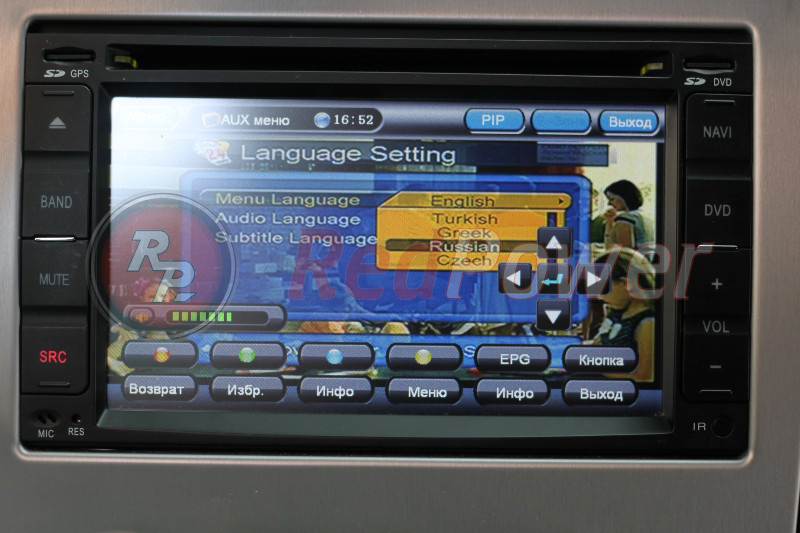

Проходимся по настройкам и везде ставим Русский язык.

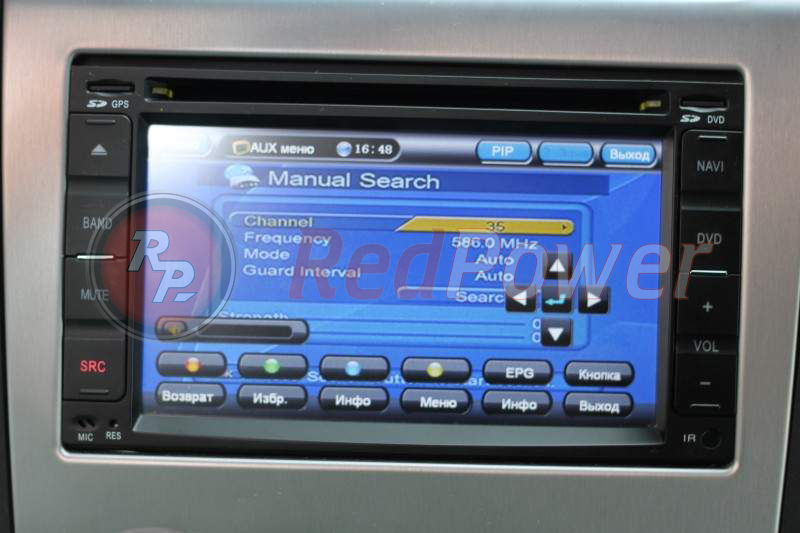

Автопоиск станций тоже работает, но я пошел через ручную настройку.

Пользователям нужно узнать на каком канале идет вещание в их регионе. в СПБ это 35. в Области 33 но могу ошибиться.

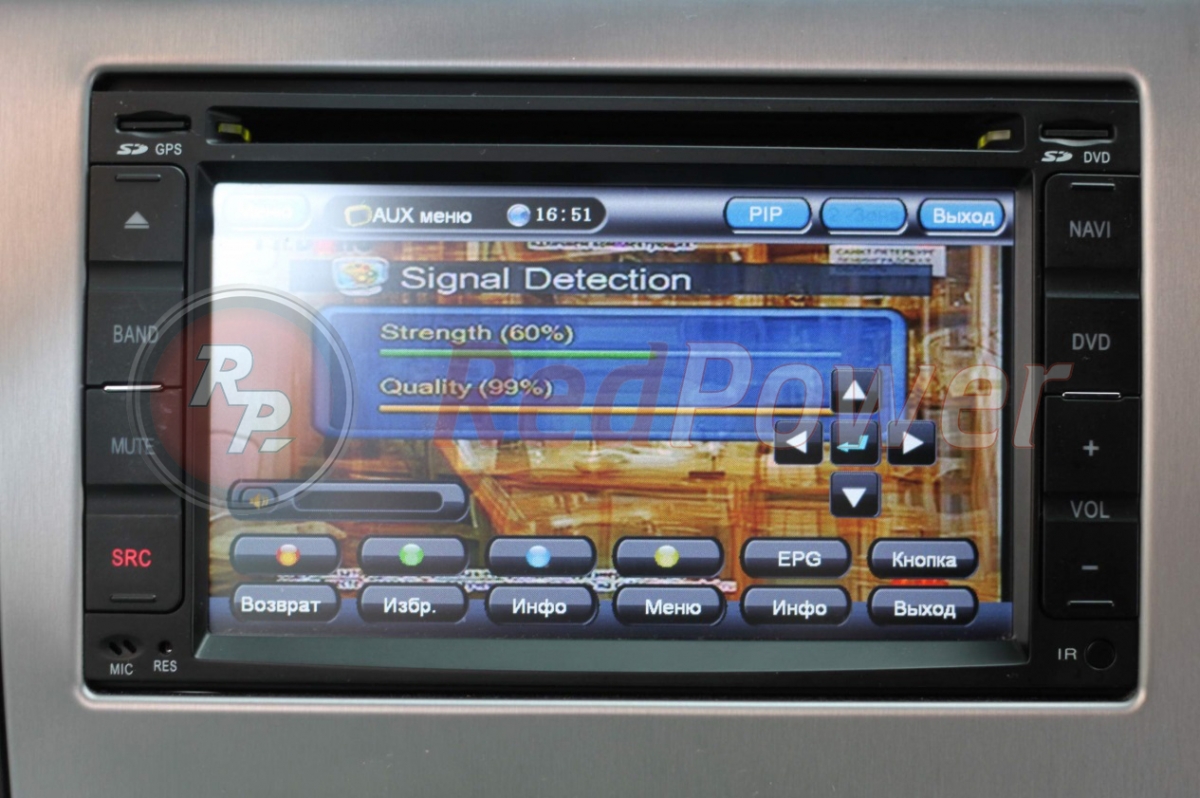

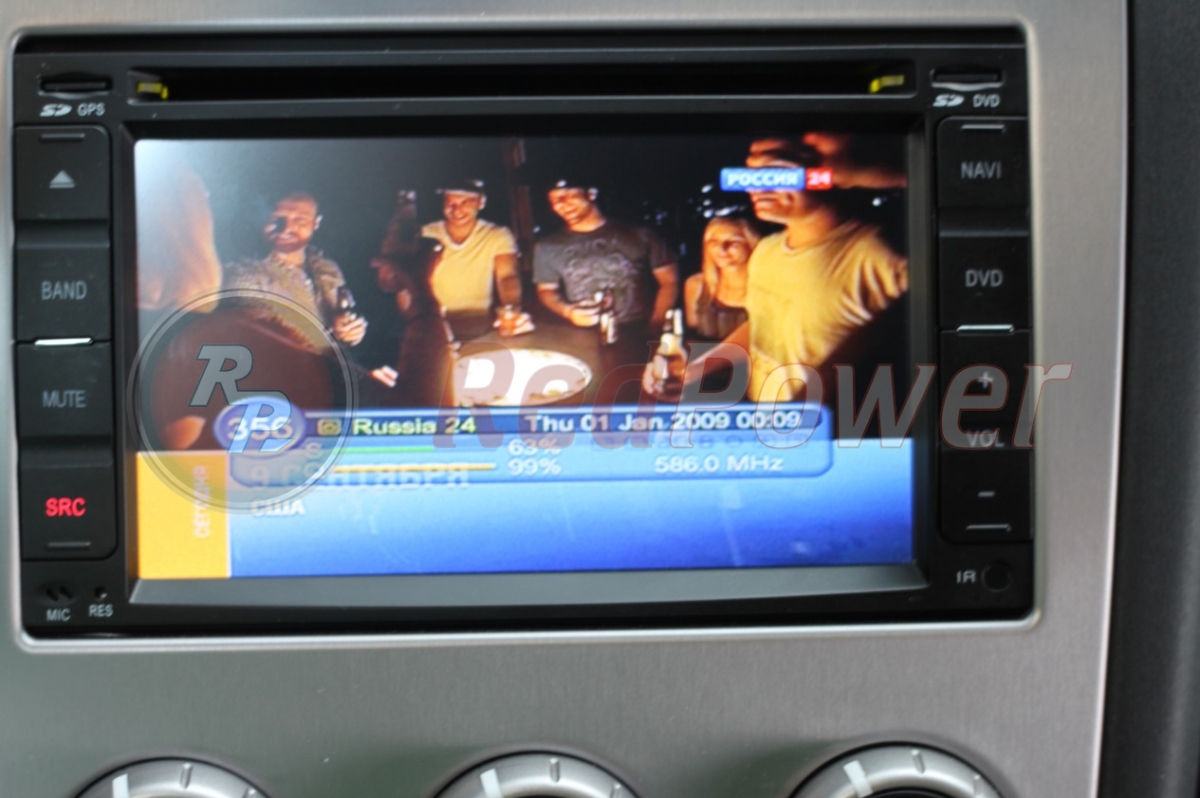

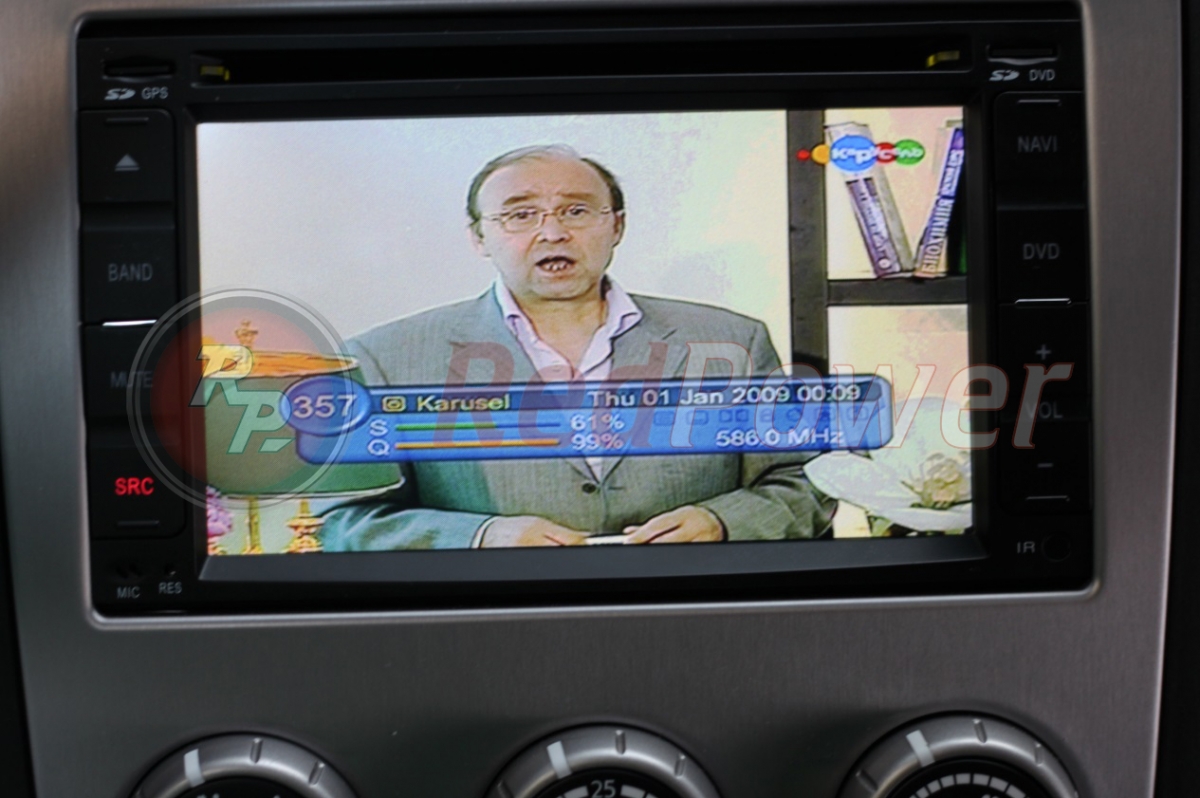

Диаграмма силы сигнала во дворе на двух антеннах. На одной всего 30%

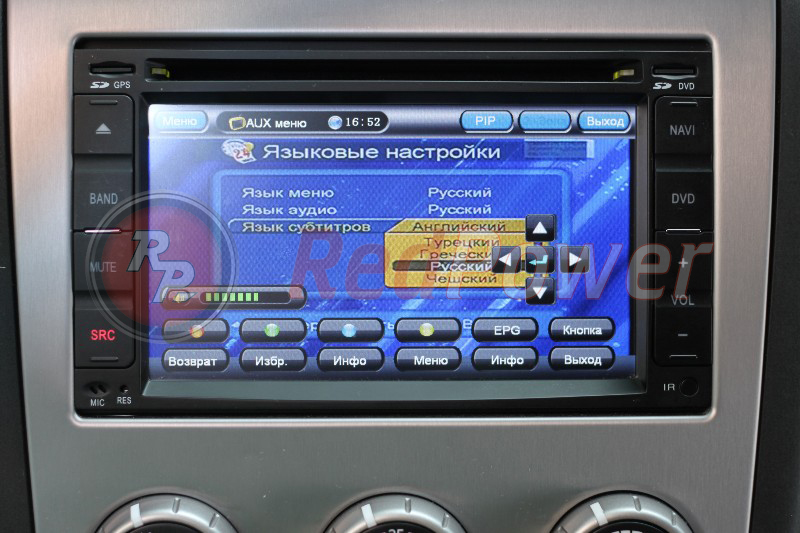

В этом меню выставляем русский язык и все будет на русском языке

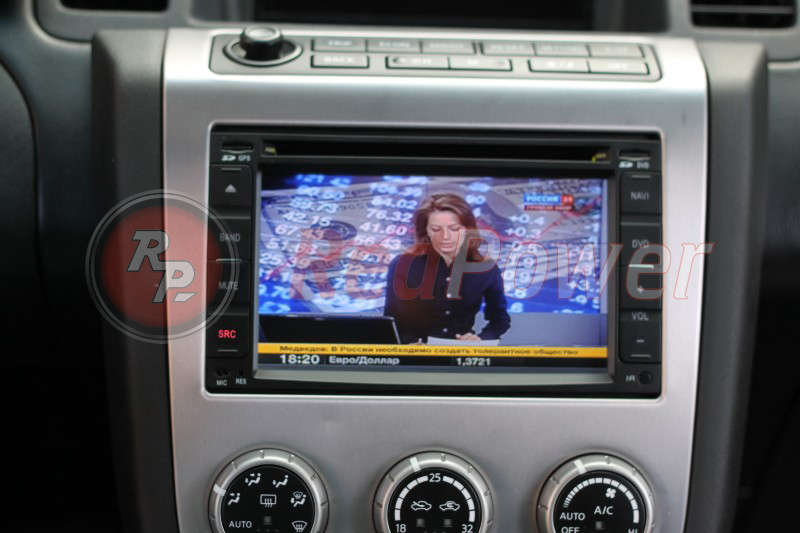

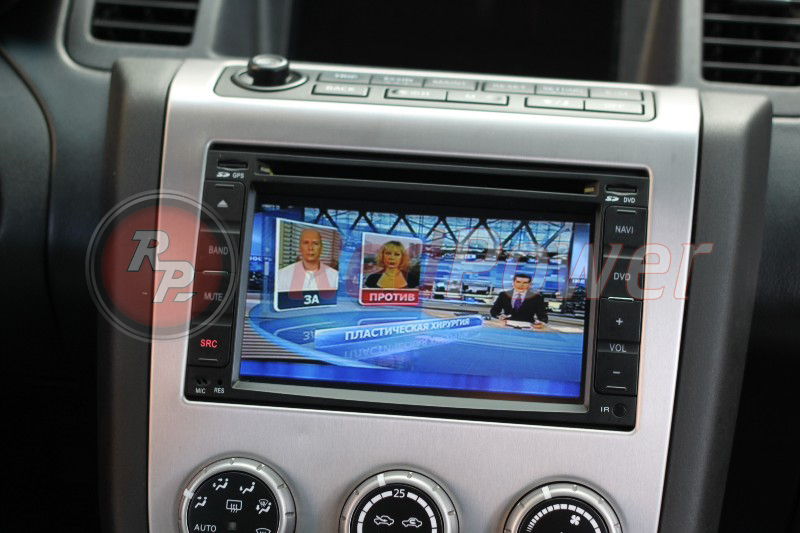

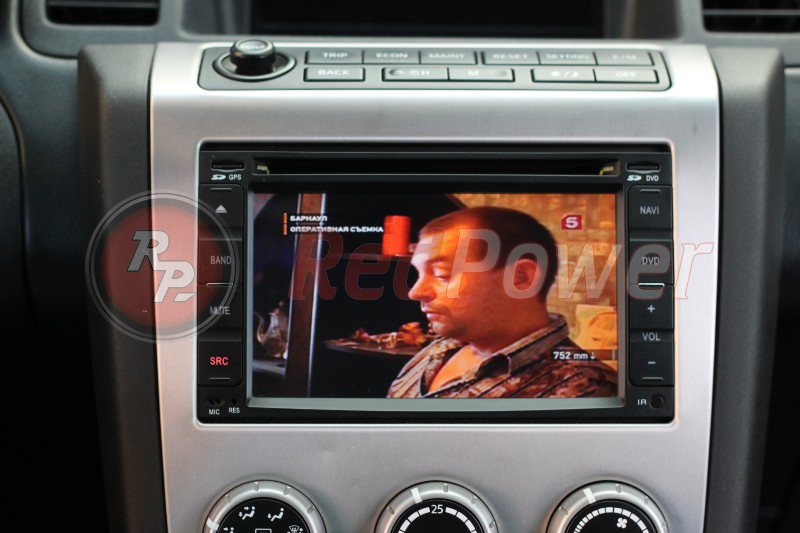

Первый старт. почему то при ручном поиске поймал всего пять каналов.

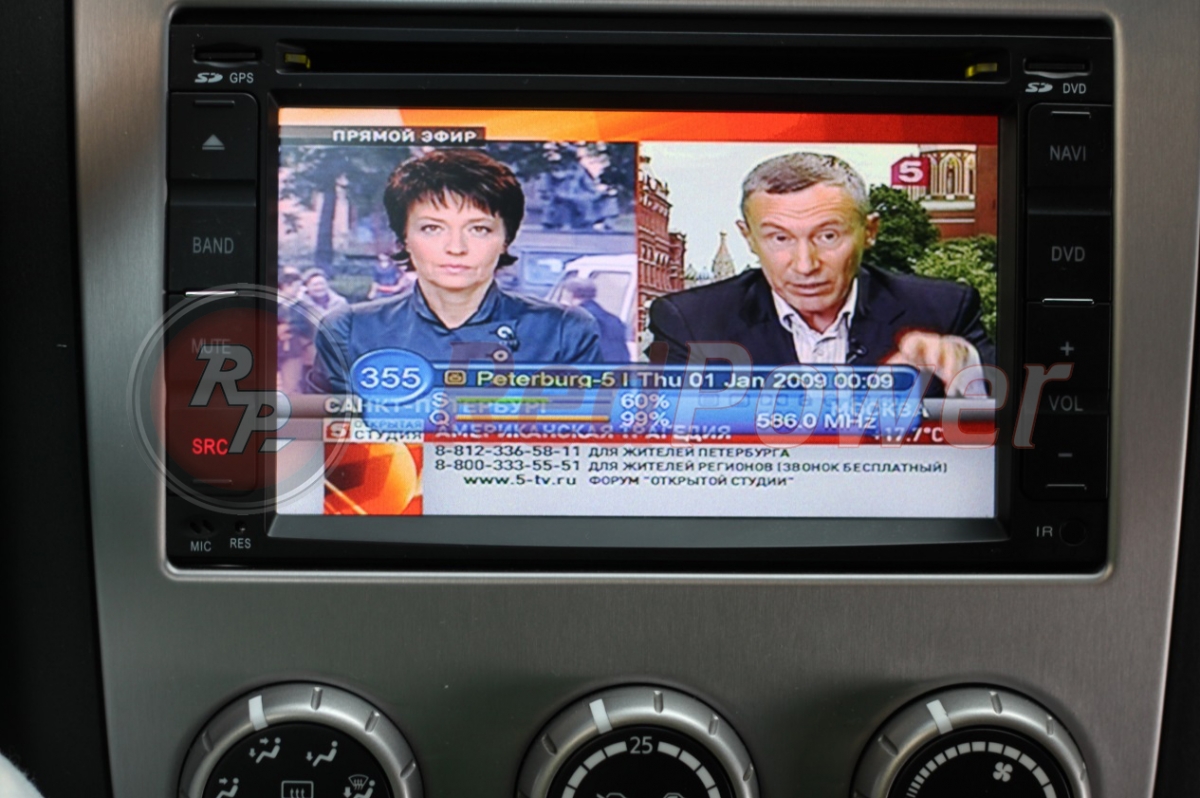

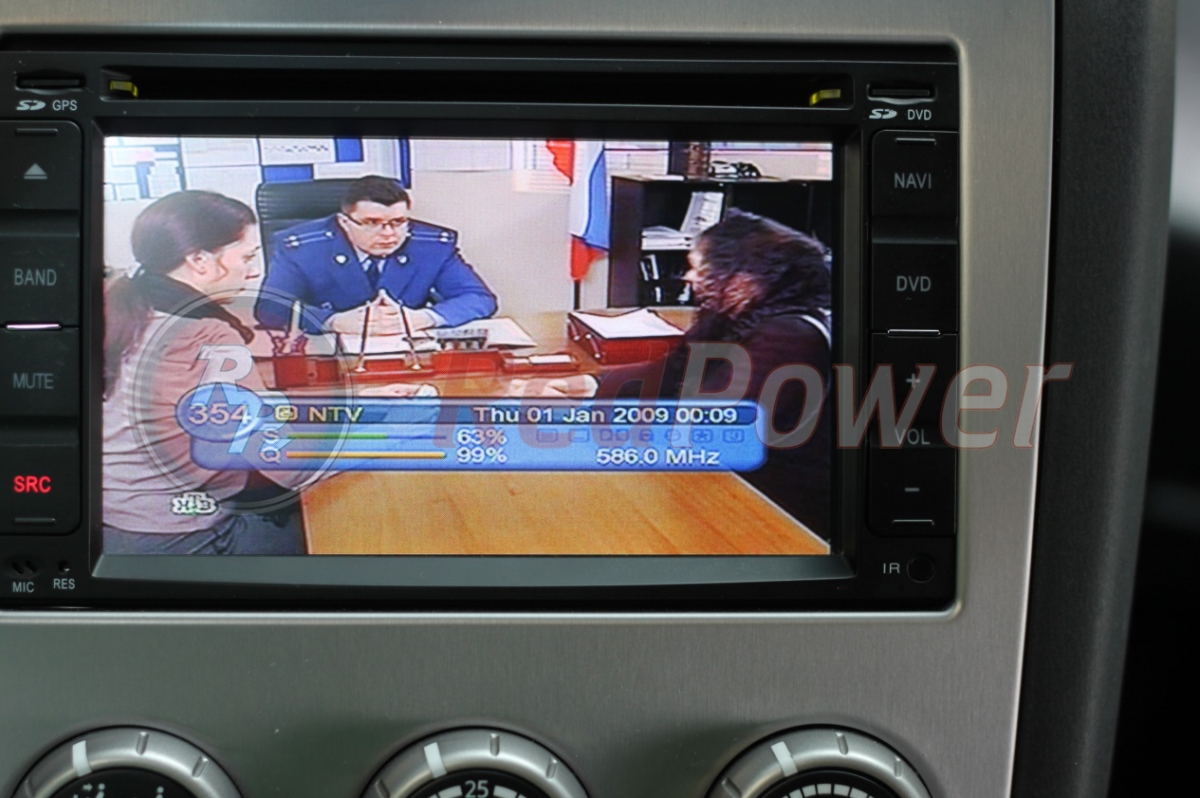

NTV, Россия — 3 канала, Карусель. и пятый. ОРТ отсутвовал. Я помню по памяти что должно быть 8 из них один неработающий.

Антенны обе поставил на лобовое стекло.

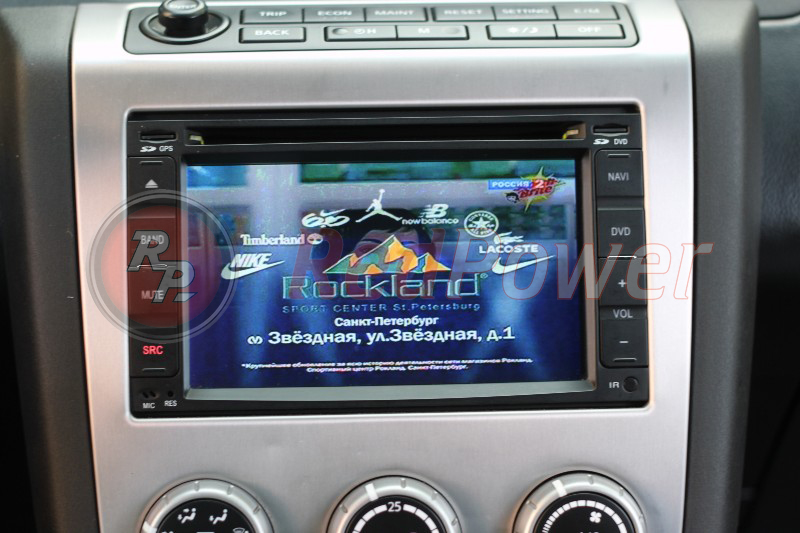

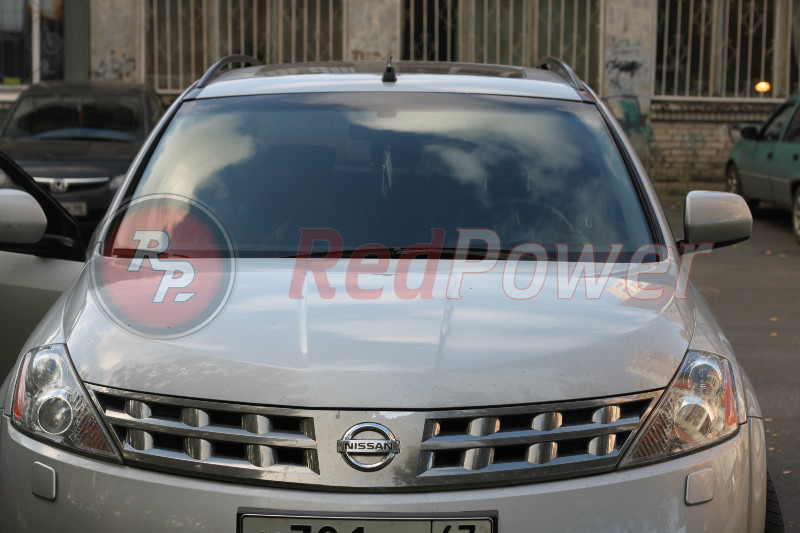

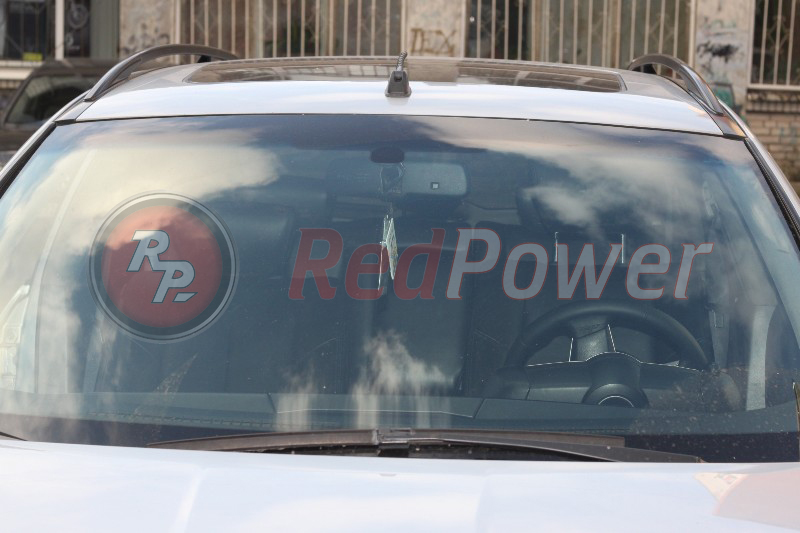

Смотрим внешний вид с улицы. Ничегошеньки не видно)). Значит буду опытный регистратор еще устанавливать на две видеокамеры в горизонтальном положении с откидным дисплеем как на прошлом автомобиле.

Особенности поиска каналов.

Если у вас при поиске нашлось меньше каналов чем должно быть в регионе. Проведите следующую процедуру.

На регионе РОССИЯ проведите поиск. Далее зайдите в меню- Редактирование каналов. и занесите их в ИЗБРАННЫЕ КАНАЛЫ.

Возвращаемся снова в поиск, ищем в автомате на другой стране. Найдись должны другие каналы. ( как у меня было. НТВ и ОРТ) также . При этом тюнер будет спрашивать, удалить ли старые. Нажимаем НЕТ.

Прогнать по Англия, Китай, Франция и Россия. и также все закинуть в избранные каналы.

1Все управляется через тачскрин.

2каналы ТВ переключаются кнопками на руле.

3Согласование по громкости.

4 Нет дополнительных пультов.

5. бюджетный вариант по сравнению с другими ТВ тюнерами.

Антенны Пассивные, буду тестировать и искать в чем разница с активной. Кому очень уж чешется то могут приобрести и заменить антенны на активные. НО. тут на каждый провод надо будет тянуть еще питание. Мне лично лень это делать. Да и передатчики со временем будут плотнее установлены по городу, что исключит сыпанья каналов.

Всем ни гвоздя ни жезла на дорогах

ЗАКЛЮЧЕНИЕ

Не хочу навязываться, но в регионах где идет уже цифровое ТВ рекомендовано брать цифровые тюнеры. По той причине что затраты на аналоговое ТВ с учетом установки ниже на 4500руб. А качество картинки отвратительное.

Идеал конечно поставить обе антенны. ( техника позволяет) но все стекло будет в антеннах. Вообщем у каждого теперь есть выбор-альтернатива.

с Ув. Медведев Евгений.

При копировании материалов обязательно указывать источники
