Как проверить регулятор давления топлива

Как проверить регулятор давления топлива

    757 20 382k
    426 16 265k

Вопросом о том, как проверить регулятор давления топливазадаются владельцы машин как с бензиновым, так и с дизельным двигателем. Данный узел устанавливается в топливную рампу тех и других моторов. В некоторых случаях их может быть два — для контура низкого и высокого давления. Конструктивно датчик давления топлива (или сокращенно ДДТ) состоит из двух частей — металлической мембраны и тензорезисторов, которые способны изменять свое электрическое напряжение. По сути, проверка регулятора давления топлива и сводится к тому, чтобы замерить выдаваемое им напряжение/сопротивление.

Описание работы регулятора давления топлива

Перед тем как перейти к вопросу о том, как проверить датчик давления топлива, необходимо разобраться с принципом его работы. Это даст полноту понимания данного процесса. Как указывалось выше, ДДТ состоит из двух частей — механической и электрической. Механическая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Следует отметить, что на датчиках, рассчитанных под разное давление, толщина мембраны также будет разной. В частности, чем толще мембрана — тем на большее давление рассчитан датчик. Также стоит отметить, что в некоторых машинах используется два датчика — в контуре высокого давления и в контуре низкого давления. Называются они соответственно.

Электрическая часть датчика давления топлива состоит из четырех тензорезисторов, которые изменяют значение своего электрического сопротивления в зависимости от оказываемого на них механического давления. Тензорезисторы соединены по электрической схеме «мостик Уинстона», и к ним через усилитель к ним подается напряжение. Соответственно, его выходное значение будет меняться в зависимости от того, как сильно изогнется мембрана. По сути, проверка датчика давления топлива заключается в измерение выходного напряжения из датчика давления топлива.

По информации от датчика ЭБУ дает команду на открывание топливного клапана, в результате чего его давление сбрасывается за счет того, что оно перепускается из рейки. Это актуально как бензиновых двигателей с инжектором, так и для современных дизельных систем Common Rail, которые управляются с помощью электронных систем.

Топливо подается под давлением в рампу, элементом которой является и датчик с мембраной. При этом мембрана изгибается, вследствие чего изменяется сопротивление резисторов. Указанное входное напряжение может колебаться в пределах от 0 до 80 мВ (соответственно, 0 показывает, что давления нет вовсе, а 80 мВ указывают, что значение давления является максимально допустимым). С помощью электронного усилителя диапазон выходного напряжения увеличивается до 0…5 Вольта, которые и передаются на электронный блок управления двигателем (ЭБУ).

Значение выходного напряжения одинаково, однако давление у бензиновых и дизельных двигателей, как известно, различаются. Для справки:

  • У дизельного двигателя значение выходного напряжения составляет 1,3 Вольта при давлении 250 Бар, и оно увеличивается до 4,5 Вольта при давлении 2500 Бар (1 Бар = 100 кПа).
  • У бензиновых двигателей напряжение 1,3 Вольта будет при давлении 50 Бар, а значение 4,5 Вольта при давлении 200 Бар.

Приведенные данные являются приблизительными, и взяты в качестве примера для датчика от компании BOSCH, устанавливаемые на некоторые модели автопроизводителей BMW, Alfa Romeo и многих других. Аналогичные характеристики могут отличаться у конкретных марок автомобилей, в том числе использующих различные регуляторы давления топлива.

На старых дизельных двигателях используется механический регулятор давления топлива. Однако в силу того, что на современных автомобилях он практически не используется, рассматривать его устройство мы не станем.

Признаки поломки датчика

К признакам неисправности относится:

  • Активация на приборной панели контрольной лампы Check Engine. При сканировании ошибок диагностическим прибором будут показаны одна или несколько ошибок с номерами P0190, P0191, P0192, P0193, P0194. Все они сигнализируют о проблемах в цепи управления датчика давления топлива.
  • Падение мощности двигателя. При этом машина теряет свои динамические характеристики (плохо разгоняется), не тянет, особенно, если она груженная. Причиной этого становится тот факт, что электронный блок управления при получении некорректной информации от датчика (или отсутствия сигнала от него) попросту подставляет стандартные количественные значения топлива и воздуха. Из-за этого и получается топливовоздушная смесь с неоптимальными параметрами.
  • Перерасход топлива. В зависимости от мощности двигателя это значение также меняется.
  • Машина плохо заводится как «на горячую», так и «на холодную».
  • При работе двигателя на высоких оборотах возможно возникновение так называемых «провалов», когда обороты резко изменяются, а машина не слушается педали акселератора.

Вообще, ездить на машине с неисправным регулятором давления топлива нежелательно. И выражает это не только в том, что машина потеряла свои динамические характеристики, но и в том, что топливный насос будет работать, что называется «на износ», поскольку он не может длительное время поддерживать значительное давление. А это естественным образом приводит к снижению его ресурса и возможному преждевременному выходу из строя.

Также имеет смысл проверить датчик давления топлива в дизельных двигателях в случае, если с помощью диагностического прибора была выявлена ошибка Р1181, сигнализирующая о том, что система не может обеспечить герметичность в топливной рампе. Одной из причин этого как раз может быть неисправный регулятор давления топлива.

Причины поломки датчика давления топлива

Причин выхода из строя датчика давления топлива на самом деле немного. Это либо повреждение внутренних частей датчика, либо его проводки. В первом случае это может быть механическое повреждение корпуса, его ржавление из-за механического повреждения или банальной старости. Также может повредить какой-либо электрический контакт внутри датчика. Как правило, ремонт его невозможен, и он подлежит замене.

Однако чаще повреждается не сам датчик, а его сигнальная проводка либо разъем для подключения (так называемая «фишка»). В некоторых случаях отмечается, что под воздействием вибрации перетираются провода, портится их изоляция, даже возможно возникновение короткого замыкания, из-за чего двигатель может заглохнуть прямо на ходу. В этом случае необходимо выполнить дополнительную диагностику и выполнить замену проводки и/или разъема, который одевается на датчик.

Что касается механического клапана регулировки давления топлива, то он может банально пропускать некоторое количество топлива, из-за чего в системе будет присутствовать низкое давление со всеми вытекающими последствиями, в частности, падением мощности двигателя, «подергиванием» машины и прочими неприятностями.

Причинами поломки также может быть засорение сеточки на регуляторе. Засорение может быть вызвано попаданием мусора в топливо в случае, если топливный фильтр не справляется с возложенными на него задачами или он попросту забит сам и мусор из него проходит в топливную магистраль. Что касается дизельных двигателей, то в холодную погоду солярка может замерзать, и в ней образуются твердые частицы парафина. В этом случае имеет смысл воспользоваться размораживателями дизельного топлива.

Еще одна причина — износ или заклинивание запирающего элемента внутри корпуса регулятора давления. Очередная причина неисправности — неплотное прилегание конуса регулятора внутри рейки. Также причиной неисправности может быть электронная система управления (катушка, микросхема с тензорезисторами).

Как проверить исправность датчика давления топлива

Проверить исправность регулятора давления топлива можно двумя методами — с демонтажом топливной рейки вместе с регулятором или без такового. Первый метод более сложный, однако с его помощью можно проверить не только работу регулятора давления, но и других элементов топливной системы. Кроме этого, для такой проверки необходим специальный стенд, который есть только в специализированных автомастерских, в частности, у официальных представителей конкретного автопроизводителя. Хотя некоторые автолюбители собирают подобные самодельные у себя в гараже.

Проверка датчиков старого образца

Упомянутые выше регуляторы давления топлива старого образца можно было проверить, просто пережав на непродолжительное время «обратку» топлива. Этот метод старый, и соответственно, подойдет для автомобилей старой конструкции. Такую проверку необходимо выполнять обязательно «на холодную», когда двигатель еще не прогрелся. Лучше всего это делать приблизительно в течение одной минуты после запуска двигателя. Актуально для бензиновых двигателей.

Основное действие в данном случае — пережать с помощью плоскогубцев шланг обратной подачи топлива на несколько секунд. Если при этом троящий и плохо работающий мотор восстановил обороты и стал нормально работать, значит, вышел из строя именно регулятор давления топлива. Однако помните, что на длительное время пережимать шланг нельзя, поскольку это чревато износом топливного насоса вплоть до его выхода из строя или срыванием какого-либо хомута на месте крепления топливных шлангов. Тем не менее такой метод подходит лишь для тех машин, у которых в обратной топливной магистрали используются длинные резиновые шланги. А на многих современных иномарках эти элементы выполнены из металла, соответственно, механически пережать их не получится.

Проверка с помощью мультиметра

Проверку электронного датчика давления топлива, установленного на рампе, необходимо с проверки наличия питания на нем. Для этого нужно снять «фишку» с него и с помощью электронного мультиметра, переведенного в режим измерения напряжения, проверить соответствующие значение. Черный щуп устанавливается на любой «минус», а красный — на ножку на «фишке». Если все исправно, то на экране мультиметра должно быть значение 5 Вольт постоянного тока. Следующий шаг проверки заключается в том, что красный щуп устанавливается на «плюс» аккумулятора (или ближайшей точки, где можно взять напряжение), а черный щуп — на минусовую ножку на «фишке». В исправном состоянии значение должно быть -12,3 Вольта (или просто 12 Вольт). Если все так, значит, проводка датчика целая. Можно возвращать «фишку» на ее посадочное место на датчике.

Следующий шаг — проверка уровня сигнала от датчика. Для этого черный провод мультиметра необходимо поместить на минусовую клемму аккумулятора, а красную — на третий сигнальный провод (обычно он находится посередине). Далее нужно запустить двигатель и дать поработать ему на холостых оборотах (минимальных). При этом выходное напряжение также должно быть минимальным. Как указывалось выше, это значение будет приблизительно 1,3 Вольта. При нажатии на педаль акселератора (увеличении оборотов двигателя) соответствующее значение будет расти вплоть до 4,5…5 Вольт (на максимальных оборотах). Это изменение можно отследить в динамике. Если изменение напряжения происходит — регулятор исправен. Если значение напряжения не меняется — его нужно менять на новый.

Однако после проверки «фишки» необходимо еще проверить провод, который идет непосредственно на электронный блок управления. Делается это также с помощью мультиметра. Если в процессе изменения оборотов двигателя соответствующее значение динамически меняется, значит регулятор давления исправен. В очень редких случаях возможны ситуации, когда проблемой становится сам ЭБУ, в частности, так называемые «глюки» в его программном обеспечении.

Проверка с помощью манометра

В настоящее время для проверки исправности регулятора давления топлива используют манометр — прибор для измерения давления в топливной системе (и не только). Подсоединяется манометр между топливным шлангом и штуцером. Предварительно необходимо отсоединить вакуумный шланг.

Рабочее давление бензинового двигателя будет около 2,5…3 атмосфер, перед измерением это значение необходимо обязательно дополнительно уточнить по мануалу или в интернете. При перегазовке давление немного опускается (на несколько десятых долей атмосферы). После этого клапан некоторое время должен держать давление в системе, что можно наблюдать по показаниям манометра. Далее с помощью плоскогубцев необходимо пережать обратный топливопровод, что способствует возрастанию давления до 2,5…3,5 атмосфер.

Проверка регулятора давления ТНВД Common Rail

В первую очередь необходимо проверить значение сопротивления индуктивной катушки управления. Точные данные необходимо взять в дополнительной справочной литературе, однако в большинстве случаев соответствующее значение будет находится около 8 Ом. Измерение значения сопротивления проводят все тем же электронным мультиметром, переведенным однако в соответствующий режим работы. Если измеренное значение существенно отличается в ту или иную сторону — датчик заведомо неисправен, и его нужно заменить.

Для более детальной диагностики применяется дополнительное дорогостоящее оборудование, используемое лишь в автосервисах, поскольку рядовому автовладельцу оно попросту не нужно. С его помощью проверяется не только герметичность клапана регулятора, но и линейность его управления. Если с герметичностью все понятно, то линейность управления обеспечивает его плавное закрывание/открывание, которое способствует нормальному перетоку дизельного топлива по магистрали в обратку. Если же будут иметь место механические заедания, то и характеристика управления будет нелинейной. Для ее построения используется специальное аппаратное и программное обеспечение.

В большинстве случаев ремонт непосредственно датчика давления топлива вряд ли возможен, поэтому его попросту меняют на новый. Однако для многих автомобилей стоимость этого узла достаточно высока (даже для отечественных ВАЗов и их бюджетных аналогов). Поэтому перед заменой этого узла необходимо точно убедиться, что вышел из строя именно датчик давления топлива, иначе в противном случае это будет лишняя трата немалых денег.

Заключение

Регулятор давления топлива — несложный, однако важный узел топливной системы, который напрямую влияет на работу двигателя. Это касается как бензиновых, так и дизельных моторов. Стоит учитывать, что при его выходе из строя движок начинает работать не в оптимальном режиме, из-за чего создается топливовоздушная смесь с неправильным составом, а топливный насос начинает работать «на износ», что приводит к снижению его общего ресурса. Поэтому при возникновении подозрения на выход из строя датчика давления топлива необходимо как можно быстрее выполнить диагностику с тем, чтобы вернуть работе двигателя оптимальные параметры работы.

#28. Установка датчика давления топлива Defi плюс небольшие ништяки! (ВИДЕО)

В этой записи я коротко поведаю об очень важной функции которую требует турбо мотор, а именно об установке датчика давления топлива. Кто захочет меня закидать помидорами о том что я использую китайские запчасти а именно датчик фирмы Defi, заказанный с Китая, скажу что непереживайте за меня, я обдумано покупаю эти вещи. и меня они устраивают как качеством так и ценой, а платить на б/у датчики которые фиг знает сколько в работе и цену в 3-4 раза превышающую цену нового Китая, я не готов.
сразу к ответам. моторчик на датчике не шумный, датчик буста в работе уже с июня или июля, мото часы свои отработал на ура, не гонит и показывает точно!
И так перед установкой надо понимать что ни каких шлангов и переходников в комплекте нет, поэтому измеряем нужный диаметр и идем в магазин покупать тройник шланг пол метра и хомуты, мне потребовалось 4 шт.
далее как видно на схеме смотрим куда его присобачить и ставим:

датчик обязательно ставим соплом в низ, так как все пишут что в других случаях они выходят из строя, что-то там чем-то забивается или что-то подобное. я не рискнул проверять и сделал как пишут остальные опытные участники субарунизации! Я его времено подвешал на хомуты, позже изготовлю для него крепление чтобы все было максимально надежно и эргономично!

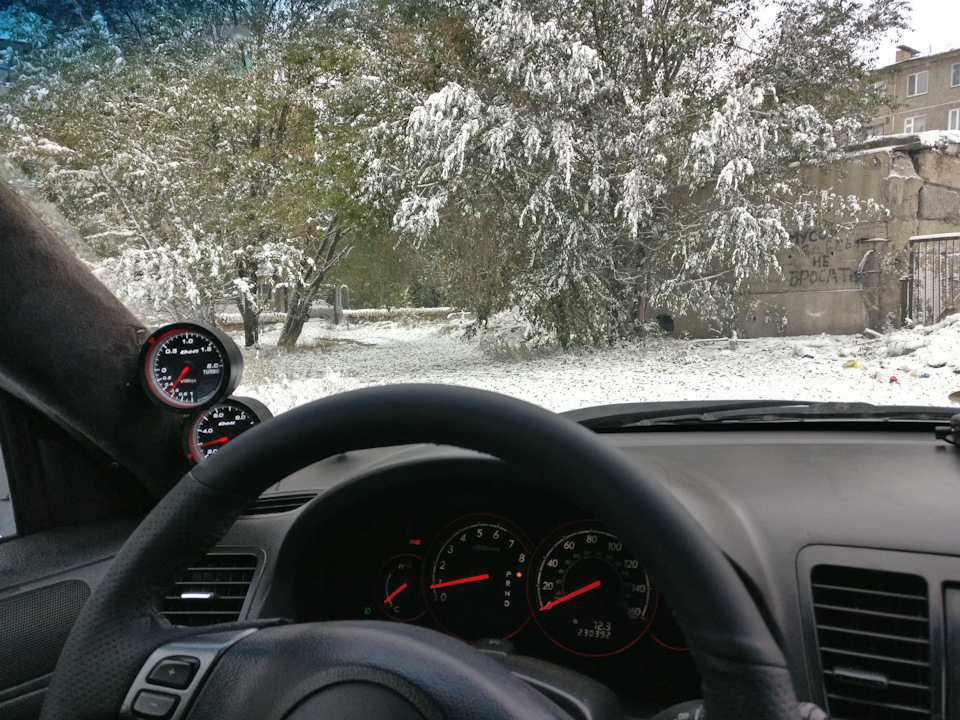

Сам датчик Defi закрепил на левой панели рядом с датчиком буста, питание уже подведено, подключаеться только дополнительным проводком от датчика буста. Главное все в цвет подсветке родной субару, белые цифры и красная стрелка.

Теперь ниже о том как он работает, точнее о том как у меня не держит давление, видео снято со старым помирающим насосом, сейчас ситуация такая же но давление задерживаеться дольше примерно 2-3 минуты, рывками по 0.4атм снижаеться.

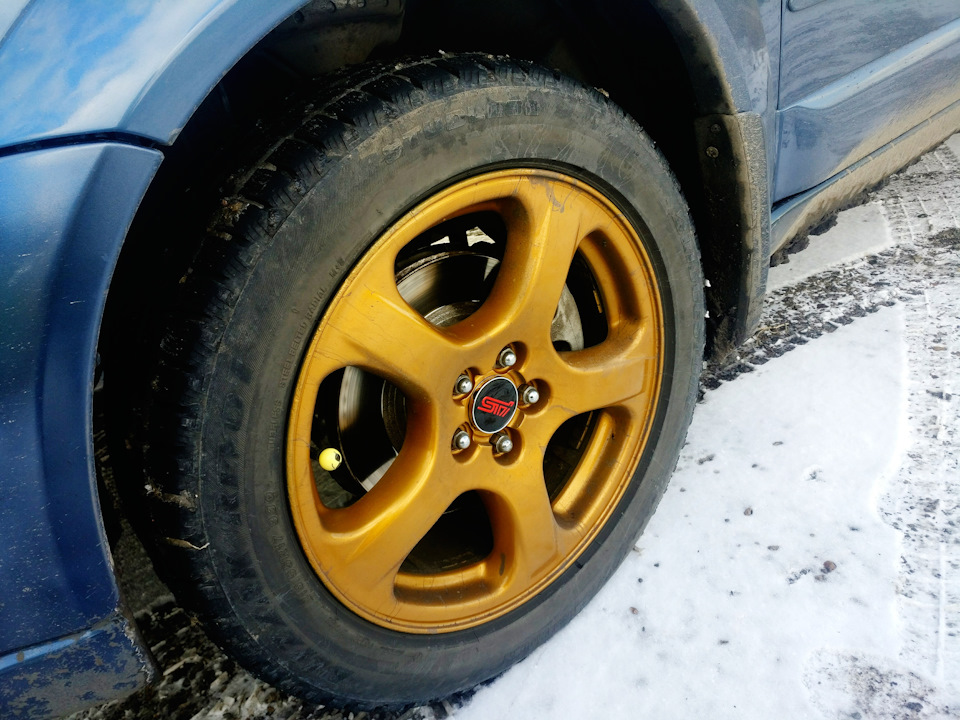

Текста у меня не так много. но я наконец-то обновил колпочки на диски зимние, родные обходятся очень дорого, мне подвернулись немного другие, но почти в тему, мотор то у меня всетаки STI JDM так что как раз кстати, колпочки STI и встали как родные!

Всем спасибо что Вы остаетесь с нами! Жду предположения по топливу, в стакане где насос все точно в порядке разбирали уже раз 10, под капотом тоже все сухо и надежно закреплено, предполагаю все таки на пластиковые шланги в бак, или второй стакан его еще не трогали!

Как проверить датчик давления топлива

Датчик давления топлива автомобиля

Датчик давления топлива (далее — ДДТ) неотъемлемая часть системы топливоподачи для бензиновых и дизельных моторов. В зависимости от конструкции системы в авто может устанавливаться два регулятора, для магистрали низкого и высокого давления.
Исправность регулятора напрямую влияет на качество работы двигателя, неисправный узел снижает моторесурс ДВС на 15 %, ресурс топливного насоса на 50 %.

Принцип работы и конструкция

Регулятор давления топлива (далее — РДТ) монтируется на рампе, для дизельных моторов с подачей топлива по системе COMMON RAIL, бензиновых ДВС местоположения датчика различно. Единственным остается принцип подключения ― патрубок от насоса или монтаж на топливную рейку. Если система предполагает рециркуляцию топлива, характерную для бензиновых инжекторных двигателей, регулятор устанавливается на рампе. Если система не предполагает сброса топлива из рампы, датчик монтируют сразу после топливного насоса.

Конструктивно РДТ состоит из металлической мембраны, которая прогибается под давлением топлива и настроена на определенный диапазон работы и электрической регулирующей части. Электроузел представлен четырьмя тензорезисторами, которые меняют сопротивление элемента в процессе механического воздействия топлива на мембрану.

На некоторых автомобиля присутствует два рдт, на магистралях и высокого и низкого давления. Перед тем, как проверить качество топливной смеси, проводится диагностика обеих деталей замером выходного напряжения. По электроимпульсу от датчиков регулировки ЭБУ формирует сигнал на открывание/закрывание топливного клапана.

Бензиновые и дизельные ДВС имеют одинаковое выходное напряжение на ДДТ около 1.3 В, но различаются параметры давления топлива, которое поступает на форсунки.

Выходное напряжение датчика, ВДавление для дизеля, БарДавление бензина, Бар
1.345–5945–59
4.52200–2500200

Признаки поломки датчика

Во всех авто после 2000 года выпуска РДТ интегрированы в блок управления двигателем и при любой неисправности на приборной доске загорится «Чек». Существуют старые дизельные моторы, которые комплектуются механическими регуляторами, диагностика элементов проводится планово или после появления сбоя в работе ДВС. Характерные симптомы неисправного датчика:

  • Кроме сигнала «Check Engine» выходят следующие коды ошибок: Р0190-Р0194.
  • Резкое снижение мощности ДВС, потеря тяги, часто определяется во время обгона, автомобиль не имеет мощности для динамичного ускорения даже до 120 км/ч.
  • Перерасход топлива.
  • Авто заводится плохо, независимо от того прогрет двигатель или нет.
  • Для дизельных ДВС характерно появление провалов на высоких оборотах, когда мотор не реагирует на сброс скорости.

Основная опасность передвижения с поломанным датчиком ― насос начинает работать в аварийном режиме, это приводит к его быстрому износу.

Если после диагностики сканированием обнаружена ошибка Р1181 ― разгерметизация топливной рампы, в первую очередь необходимо проверить регулятор, ошибка может свидетельствовать об износе установочной прокладки.

Причины поломки регулятора находятся в его конструктивных особенностях. Это износ или разрыв мембраны или нарушение электроконтактной группы. Отдельно стоит неисправность проводки. Во время диагностики датчика проверяется состояние клемм соединения, качество кабеля. ДДТ не ремонтируют, элемент меняют на новый, подбирая регулятор под конкретную марку авто и тип топлива.

Средний срок службы датчика от 5 лет. Характерной особенностью детали считается то, что неисправность возникает не за 1 день. Разрыв, растяжение мембраны происходит медленно, в 80 % случаев водители отмечают, что при минимальном износе регулятора практически не было заметно нарушений в работе ДВС. Исключение ― обрыв проводов колодки.

После установки датчика необходимо провести прописку элемента в ЭБУ, чаще это касается не оригинальной запчасти, а аналога.

Признаки неисправности регуляторов

Длительное время эксплуатации автомобиля, без осмотра и мелкого ремонта вызывает более серьезный сбой в работе его систем. Что касается регулятора давления топлива, то чаще всего через определенный временный промежуток его пружина начинает просидать, что соответственно не создает нужного усилия и топливо возвращается обратно в бак. В свою очередь, этот процесс способствует снижению давления в топливной рейке и ведет к потере мощности мотора.

К тому же, это не единственная проблема, которая может возникнуть. Очень часто на холостом ходу двигатели глохнут, теряя мощность, а при переключении передач машина отказывается ускорятся. Также, нередко, при возникновении рывков (в процессе движения) двигатель как будто захлебывается, не реагируя на педаль газа. Еще одним, достоверным признаком поломки топливного регулятора давления, есть резкое повышение расхода горючего и, поверьте, уж этот показатель Вы точно не пропустите.

Рекомендуем: Когда менять топливный фильтр

Проще говоря, выделяют такие возможные показатели поломки регулятора давления топлива:

неравномерная работа мотора;

прекращение работы на холостом ходу;

резкое повышение (или уменьшение) частоты вращения коленвала;

потеря мощности двигателя;

полное или частичное отсутствие реакции на педаль газа;

плохое ускорение транспортного средства при переключении передач;

частые рывки в процессе движения;

стремительное повышение расхода топлива.

Если Вы заметили хотя бы один из описаных факторов, стоит проверить все ли в порядке с регулятором давления топлива.

Среди видов его поломок, основными есть:

слабое держание клапаном нужного давления,

топливо начинает свободно перемещаться по всей системе, снижая тем самым ее давление, а в конечном итоге возвращается в бак. В результате, при повышении оборотов, двигателю не хватает топлива и его мощность значительно падает;

полная закупорка регулятора или ограниченность поступления топлива.

Приводит к остановке мотора в процессе движения автомобиля, при чем топливо начинает выливаться из всех доступных щелей;

сбои в работе клапана

(говорят «клапан подклинивает») случаются из-за перепадов давления, следствием чего становится «дерганье» автомобиля.

Но самые распространенные проблемы с регулятором давления топлива, все-таки, выражаются в механических повреждениях его деталей или их засорении. Кроме этого, не редко причина кроется в износе материалов, использованных для создания механизма и даже устранив появившуюся проблему Вы уже не сможете добиться изначальных нормативных показателей.

Также, есть еще некоторые, субъективные причины, влияющие на исправную работу регулятора давления — это некачественное топливо (разбавленное водой), длительное отсутствие эксплуатации транспортного средства, неисправность клапана. Субъективными мы их назвали потому, что избежать проблем можно путем ответственного отношения каждого водителя к своему автомобилю, включающее своевременный ремонт и качественное обслуживание.

Как проверить датчик давления топлива

В зависимости от того какая система топливоподачи используется для авто существует три способа проверки датчика на работоспособность без демонтажа топливной рейки:

  • механический способ для авто старого образца с резиновыми шлангами сброса топлива для бензиновых ДВС;
  • мультиметром;
  • манометром.

Демонтаж рейки и последующая диагностика регулятора более надежный способ проверить качество смеси, поскольку вместе с ДДТ проверяются все смежные узлы и проводка. Диагностику в большинстве вариантов проводят на СТО, поскольку потребуется использовать специальный стенд. Самостоятельная диагностика в гараже без демонтажа рейки требует наличия тестера и проводится за 15 минут.

Механическая диагностика регулятора старого образца

Для бензиновых ДВС в системе топливоотвода которых используется резиновый патрубок, датчик расположен на входе в насос. Проверка проводится только на непрогретом моторе.

  • Завести двигатель.
  • Запомнить характер его работы (неисправный датчик дает троение мотору).
  • Пережать плоскогубцами на 1–3 секунды патрубок отвода топлива.

Если неисправность находится в регуляторе, двигатель восстановит свою работу, обороты становятся плавными, пропадают рывки. Если после того, как закрыт отводной патрубок, мотор продолжает работать некорректно, неисправность может находиться в забитых фильтрах, изношенных контактах, датчик при этом исправен.

Диагностика мультиметром

С помощью тестера проверяют работоспособность РДТ и качество питания от колодки. Проверка электросигнала на колодку проводится по шагам.

  • Снять с датчика колодку.
  • Перевести мультиметр в режим измерения напряжения.
  • Установить черный вывод тестера на «минус», красный щуп присоединить к разъему колодки.

Если проход у электричества на датчик ничего не мешает, нет потери напряжения, на экране тестера высветится значение 5 В. Допустимое отклонение ±1 %.

Вторым этапом проверяется качество выходного сигнала от электрической части регулятора. Проверка сигнала от датчика по шагам.

Черный щуп от тестера присоединяется на минусовый вывод АКБ, красный щуп соединяется с сигнальный провод регулятора (чаще провод расположен в колодке посередине в красной оплетке).

Завести мотор, дать поработать 1 минуту на минимальных оборотах холостого хода. В таком режиме оборотов выходное напряжение на ДДТ должно оставаться минимальным 1.3 В.

Датчики дизельных систем COMMON RAIL типа BOSCH

Производительные системы прямого впрыска топлива COMMON RAIL от Бош получили большую популярность благодаря эффективности, снижению расхода топлива и надежности. Существует три разновидности систем топливоподачи, каждая из которых оснащается ТНВД определенного класса и уровня:

  • с регулировочным клапаном на рампе высокого давления;
  • регулировка топлива на патрубке высокого давления при выходе на ТНВД;
  • тип «двойной контроль», с двумя РДТ на магистралях высокого и низкого давления.

Точно определить, где находится регулятор, можно после изучения системы топливоподачи конкретного двигателя. Первичную диагностику рекомендуется проводить мультиметром. Оригинальные датчики Бош для COMMON RAIL имеют срок эксплуатации от 10 лет, выходят из строя в последнюю очередь, поэтому при любых нарушениях в режиме работы дизельного мотора диагностику начинают с проверки форсунок, ТНВД, качества дизеля.

Самостоятельно поменять РДТ можно за 15 минут в гараже, процедура достаточно простая. Но чтобы менять элемент необходимо полностью удостовериться, что некорректная работа ДВС связана с выходом из строя регулятора.

Датчик давления топлива ВАЗ 2110: замена, неисправности

Print this article Font size 16

Примечательно, что регулятор давления топлива на автомобиле ВАЗ 2110 обладает совсем небольшим весом, он стоит очень дешево по сравнению со множеством автозапчастей. Но при этом данное устройство играет незаменимую, крайне важную роль в функционировании всей топливной системы.

Что уж говорить, от этого датчика во многом зависит расход топлива, а также мощность мотора. Потому владельцам ВАЗ 2110 обязательно следует знать, как работает этот агрегат, каковы его основные признаки поломки, а также каким образом выполняется замена датчика.

Устройство

Регулятор включает в себя две полости — топливную и вакуумную. Внутри вакуумной находится мембрана, реагирующая на давление воздуха, который поступает из силового агрегата. Внутри топливной полости располагается топливо под высоким давлением.


Схема

Силе давления топлива противостоит клапанное устройство. Если давление оказывается чрезмерно высоким, избыточное его количество возвращается обратно по средствам сброса.



Как производится замена РДТ

Замену РДТ производят в следующем порядке:

  1. Требуется снижение давления в топливной системе, откручивается гайка, крепящая топливную трубку к РДТ.
  2. Отворачивается болт ключом «на 10″, который крепит направляющую трубку непосредственного указателя уровня масла, трубка снимается.
  3. Откручиваются болты, которые крепят РДИ к рампе.
  4. Выводится штуцер из топливной рампы, снимается РДТ.
  5. В момент установки нового регулятора рекомендуется смазывание уплотнительных колец бензином.

Как работает регулятор

Регулятор топлива следит за сохранением разности воздействий на мембрану с двух сторон, то есть обеих полостей. Лишь при таких условиях двигатель сможет нормально функционировать.


Схема топливной системы

Датчик служит для поддержания перепадов давления вне зависимости от текущих оборотов двигателя. Впрыск топлива будет невозможным, если давление в коллекторе окажется равным или большим, чем в форсунках. Форсунки обязаны иметь более высокие показатели давления.

Если все работает хорошо, наблюдаются следующие процессы:

  • Снижается разряжение в полости всасывающее коллектора при спокойной работе оборотов;
  • В ответ на это давление топливо в рампе и его подача к форсункам увеличивается.

Как заменить регулятор?

Ниже вы найдете пошаговую инструкцию замены регулятора давления топлива в автомобиле ваз 2110. Следуйте этому плану и у вас обязательно все получится.

  • Шаг 1. Сбросьте давление в топливопроводе, т.е. в трубках, по которым топливо передается из бензобака к карбюратору и обратно.
  • Шаг 2. Открутите гайку крепления трубки обратки топлива (шланг форсунки) к РДТ и снимите трубку.
  • Шаг 3. Выкрутите два болта крепления РДТ.
  • Шаг 4. Осторожно вытащите штуцер РДТ из отверстия рампы.
  • Шаг 5. Отсоедините топливную трубку.
  • Шаг 6. Снимите регулятор.
  • Шаг 7. Помните о необходимости намочить резиновые уплотнительные манжеты бензином. Если вы заметили, что кольца неэластичны или порваны – замените их.
  • Шаг 8. Поставьте новый регулятор. Для этого действуйте по этой инструкции в обратном порядке.

Готово!

Любой автомобилист знает, что в машине не обойдется без поломок. Важно лишь замечать первые их признаки и вовремя произвести замену неисправной запчасти. Не стоит также впадать в панику, если рядом не оказалось автосервиса. Следуйте пошаговым инструкциям и у вас все получится. Удачи на дорогах!

Неисправности


Изношенные колечки

Если датчик начинает неисправно работать, это можно определить по характерным признакам, свидетельствующим о наличии поломки:

  • Двигатель начинает работать неустойчиво;
  • Мотор не может работать на холостых оборотах;
  • Мощность пропадает, чувствуется ее недостаток;
  • Во время движения пропадают обороты на некоторое время;
  • Расход топлива значительно увеличивается;
  • Повышается уровень выбросов из выхлопной системы;
  • Машина, которая стояла некоторое время, заводится тяжело, наблюдается длительное вращение стартера.

Все это говорит автовладельцу о том, что с регулятором давления топлива приключилась беда, необходимо срочно вмешаться в ситуацию, решить проблему как можно быстрее.

Регулятор давления топлива (РДТ) служит для поддержания в топливной системе двигателя постоянного давления. Это обеспечивает его бесперебойную работу и максимальную производительность во всех режимах. Чаще всего, регулятор давления топлива располагается на топливной рампе, либо на самом бензонасосе в баке.

В данной статье описан ремонт ВАЗ-2112 2003 года выпуска, с двигателем 1,5 литра мощность 94 л.с. Симптомы — затрудненный старт после длительных стоянок и болтанка на холостых оборотах.

Диагностика неисправности

Сначала следует замерить давление в топливной системе. Регулятор на данном двигателе расположен на топливной рампе. Слева по ходу автомобиля. Справа на рампе расположен штуцер для подключения манометра.

Чтобы подсоединить манометр выкручиваем пластмассовый колпачок и ниппель.


Ниппель можно выкрутить металлическим колпачком от обычной камеры. Размер внешней резьбы для подключения манометра 10 мм. На нее можно изловчиться одеть топливный шланг ВАЗ. Предварительно в нем нужно сделать внутреннюю фаску, иначе его будет сложно одеть на штуцер.

Для сброса давления в системе извлекаем предохранитель бензонасоса и заводим автомобиль. Когда двигатель начнет потряхивать, выключаем зажигание.

Замер давления топлива

Теперь подсоединяем манометр и затягиваем его хомутами. Включаем зажигание и заводим автомобиль. Нормальное давление в топливной системе 2,8-3 атм. Регулятор давления топлива настроен так, чтобы сбрасывать излишки топлива обратно в бак при достижении давления выше 0,3 МПа (3 атмосферы). Данные указаны на самом регуляторе давления.

Мой манометр имеет сбитую точку начала отсчета на 3 деления (0,03 Мпа), поэтому с учетом данной поправки получились следующие цифры.


0,23 МПа на холостых оборотах (на манометре 0,26 МПа). Этого недостаточно для нормального распыления топлива и создания воздушно-топливной смеси, поэтому двигатель немного «колбасило».

Проверка регулятора давления топлива

Для дальнейшей проверки регулятора снимаем вакуумный шланг с РДТ. Он соединен с впускным коллектором и управляет работой клапана. Если при этом давление нормализуется (как в моем случае). Стало 0,3 МПа. Это означает, что бензонасос исправен и причина пониженного давления топлива в рампе находится в регуляторе (он же обратный клапан).

Снятие регулятора давления топлива

Регулятор давления топлива крепится к рампе двумя болтами с головкой под внутренний шестигранник. Сверху их не видно, но ключ можно подобрать на ощупь. Лучше использовать ключ torx, так как головки зачастую забиты грязью. В таком случае torx насадку легче вставить.


Трубка обратки прикручена к РДТ штуцером с гранью на 24 мм. Если на месте ее открутить не получается, можно снять регулятор вместе с топливной трубкой, а потом раскрутить в тисках.

На фото новый регулятор давления топлива код 2112-1160010-01 и снятая трубка.

Теперь ставим на свое место новый регулятор давления топлива и прикручиваем топливную трубку.

Перед первым запуском нужно накачать давление в топливной рампе и наполнить ее бензином, иначе двигатель может долго не запускаться.

Для этого включаем три раза зажигание, и каждый раз ждем, когда насос перестанет гудеть. Само собой не забываем перед этим вернуть на место предохранитель бензонасоса. Потом заводим двигатель.

Заключение

Снова подключать манометр поленился, поэтому замеров давления после замены регулятора нет. Но двигатель стал работать гораздо ровнее и спокойнее. А также легче заводиться и веселее набирать обороты. При этом снятие вакуумного шланга на его работу влиять перестало. Следовательно неисправность была выявлена верно. Ремонт себя оправдал.

Проверка

Если вы обнаружили характерные симптомы, для начала рекомендуем вам убедиться, что проблема с автомобилем связана конкретно с этим датчиком.

Инспекция проводится следующим образом:

  • На торцевой части блока рампы находится штуцер, предназначенный для проверки показателя давления;
  • Он прикрыт пробкой, которую вам необходимо открутить;
  • На днище этой пробки есть кольцо, компенсирующее расстояние;
  • При наличии следов повреждений или дефектов на кольце, обязательно замените его на новое;
  • Теперь возьмите колпачок от шины, и ее задней частью открутите золотник. Он находится в середине штуцера;
  • Теперь к штуцеру подключается гибкий шланг от измерительного устройства. Можете использовать обычный манометр, которым вы пользуетесь при подкачке колес;
  • Зажмите шланг хомутом и начинайте проверку;
  • Включите холостой ход, поскольку при нем разряжение наиболее низкое, а давление топлива — самое высокое;
  • Запустите двигатель. Прибор должен показать 2,9-3,3 единицы;
  • Теперь проверьте показания, только уже без вакуумного шланчика;
  • Сняв его, манометр должен выдать около 0,2-0,8 единиц. Если же изменения не произошли, тогда регулятор точно вышел из строя и нуждается в замене.

Где находится обратный клапан топлива

Давайте выясним, где находится клапан топливной системы различных автомобилей.

  • В силовых установках с инжектором может стоять в корпусе бензинового насоса.
  • Монтируется на топливной раме или устанавливается непосредственно в топливном проводе. Это место между баком для бензина и топливными форсунками.

На дизельных силовых установках механическая конструкция прячется между ТНВД и насосом низкого давления. Такое расположение продукта позволяет создавать стабильное давление на выходе в НВД (насос высокого давления).

Система хорошо себя зарекомендовала:

  • на отечественном грузовике: КАМАЗ 740;
  • чешской косолапой Татре;
  • на Мане;
  • и Рено Магнум.

В дизельных установках, где предусмотрена система подогрева перед запуском, топливный обратный клапан стоит перед системой подогрева. Характерным примером могут служить те же КамАЗы или Магирусы, работающие в районах Крайнего Севера.

На отечественных легковых автомобилях, таких как ВАЗ 2110 и 2114 с шестнадцатью клапанами, механическая конструкция стоит в бензиновом насосе и на топливной раме. Это аналог монтажа дизеля.

Сегодня на наших дорогах ещё бегают старенькие карбюраторные авто с задним приводом: восьмёрки и девятки (ВАЗ 2108 и ВАЗ 2109). На них, роль обратного устройства, отведена непосредственно бензиновому насосу.

Он стоит на блоке цилиндров и препятствует прохождению горючего в обратном направлении: в топливный бак.

Система подачи топлива автомобильных бензиновых и дизельных силовых агрегатов – это сложное в техническом плане устройство, которое без знания не стоит приближаться. А тем более, пытаться самостоятельно провести техническое лечение.

Важную роль в регулярной подаче топлива играет обратный клапан. Давайте сфокусируем своё внимание на его устройстве, установке в автомобиле. Рассмотрим неполадки и характерные признаки неисправности. А также определимся со способами его проверки.

Неполадки обратного клапана

По какой причине клапан топливной системы выходит из строя. Давайте разбираться вместе. Сегодня известны три явные причины отказа в работе.

  1. Установка некачественного китайского товара, который быстро выходит из строя. В основном, это подделки под определённый бренд.
  2. Вторая причина – это естественный износ продукта. В этом случае из строя выходит или пружина, или мембрана. Заметим, что сам клапан крайне редко выходит из строя.
  3. Ещё одна беда для неразборной механической конструкции – это некачественное топливо.

Определившись с возможными неполадками, давайте перейдём к признакам, указывающим на проблему.

Постоянный контроль давления топлива

  • Авторизуйтесь для ответа в теме

#1 Victen

Почему-то у водителей нет возможности контролировать такой важный параметр инжекторного двигателя, как давление топлива. Не предоставляют такой возможности даже маршрутные компьютеры, насколько мне известно. Как считаете, с чем это связано?. По-моему, такой указатель крайне необходим, наряду с вольтметром, которого, кстати, тоже нет на наших авто. Я вижу проблему лишь в одном — в отсутствии специальных датчиков давления топлива электрического типа.

Может быть кому-нибудь, всё же, известно о фирменном решении этой задачи — постоянного контроля давления топлива?

  • Наверх

#2 yraz

У меня такой датчик давно стоит. Обычный датчик давления масла поставлен в тройник топливопровода, голова с дисплеем выведена в салон

  • Наверх

#3 Victen

Так ведь этот датчик не предназначен для измерения давления топлива. Может нарушиться герметичность, в нём электрические контакты, да и просто топливо может начать подтекать из него прямо на двигатель.

  • Наверх

#4 yraz

Так ведь этот датчик не предназначен для измерения давления топлива. Может нарушиться герметичность, в нём электрические контакты, да и просто топливо может начать подтекать из него прямо на двигатель.

Я уже второй ставлю (первый был со стрелочной головой), ничего не растворилось. Вообще, на машину идут датчики масло-бензостойкие. Это на воздух бывают с силиконовым уплотнением, которое в бензине растворяется

  • Наверх

#5 Victen

Я бы не отказался и ещё от тридцати дополнительных точек контроля автомобиля. Но дайте хотя бы всего одну из этого перечня — дайте недорогой датчик давления топлива!

  • Наверх

#6 yraz

Я бы не отказался и ещё от тридцати дополнительных точек контроля автомобиля. Но дайте хотя бы всего одну из этого перечня — дайте недорогой датчик давления топлива!

То есть, масляный датчик совсем не впечатлил? )

  • Наверх

#7 BorBoss

Про датчик ничего конкретно не посоветую, мерил, кажется, обычным механическим камазовским стрелочным индикатором давления масла за 250р, присобаченным через какой-то подручный переходник. Точность, мягко говоря, не очень, но основную инфу даёт, чтобы понять, что происходит в системе. На постоянку в салон его вешать, наверное, не стоит. Лучше бы проводной — на рампу датчик, а в салон проводок.

А вообще сейчас тенденция к отуплению водителей — даже индикатор температуры заменяют лампочкой. Скоро останется одна лампочка для дебилов: горит зелёным — всё ок, можно ездить. Жёлтым — дуй в сервис. Красным и не заводится — вызывай эвакуатор.
И спидометр заменят на такую же лампочку: зелёный — едешь без превышения скорости, жёлтый — на грани, красный — превысил скорость. Нафига водителю знать скорость в цифрах?

  • Наверх

#8 yraz

Про датчик ничего конкретно не посоветую, мерил, кажется, обычным механическим камазовским стрелочным индикатором давления масла за 250р, присобаченным через какой-то подручный переходник. Точность, мягко говоря, не очень, но основную инфу даёт, чтобы понять, что происходит в системе. На постоянку в салон его вешать, наверное, не стоит. Лучше бы проводной — на рампу датчик, а в салон проводок.

А вообще сейчас тенденция к отуплению водителей — даже индикатор температуры заменяют лампочкой. Скоро останется одна лампочка для дебилов: горит зелёным — всё ок, можно ездить. Жёлтым — дуй в сервис. Красным и не заводится — вызывай эвакуатор.
И спидометр заменят на такую же лампочку: зелёный — едешь без превышения скорости, жёлтый — на грани, красный — превысил скорость. Нафига водителю знать скорость в цифрах?

Спидометр вряд ли устранят, а вот тахометр запросто!))

  • Наверх

#9 Victen

То есть, масляный датчик совсем не впечатлил? )

Хочется гарантированной герметичности датчика.

В общем, пока я вижу лишь два варианта: или покупать дорогой комплект для спортивных автомобилей, или изобретать что-то самому.

Была бы возможность — вложил бы собственные средства в производство таких недорогих систем. И уверен, что внакладе бы не остался!

  • Наверх

#10 yraz

Хочется гарантированной герметичности датчика.

В общем, пока я вижу лишь два варианта: или покупать дорогой комплект для спортивных автомобилей, или изобретать что-то самому.

Была бы возможность — вложил бы собственные средства в производство таких недорогих систем. И уверен, что внакладе бы не остался!

Я сейчас работаю на научном производстве метрологического оборудования, а именно, делаю датчики давления. Вкладывайтесь немедленно! Вот Нефтеюганск вложился, мы в шоколаде )

  • Наверх

#11 ALEKС

У меня такой датчик давно стоит. Обычный датчик давления масла поставлен в тройник топливопровода, голова с дисплеем выведена в салон

  • Наверх

#12 yraz

А фото где?Похвастайся как выглядит.

А чо там фоткать, тройник с самим датчиком и отдельно голову?

  • Наверх

#13 BorBoss

  • Наверх

#14 ALEKС

А чо там фоткать, тройник с самим датчиком и отдельно голову?

  • Наверх

#15 yraz

Так ведь половина из перечисленных датчиков уже есть в природе, их нужно только установить где нет и фсё. Конечно, уровень масла — это та еще задача, но если приложить руки, то не проблема! )

  • Наверх

#16 BorBoss

  • Наверх

#17 yraz

А ещё датчик потока/расходомер в системе охлаждения- определять исправность помпы и забитость радиатора

Расходомеры дорогие, если ультразвуковые-вихревые. Но можно сделать из двух датчиков давления или бытового счетчика воды))

  • Наверх

#18 Victen

Однако в отношении вольтметра вы согласились! А по мне, так указатель давления топлива гораздо важнее и незаменимее вольтметра. Уровень напряжения можно приблизительно оценить визуально, без измерения, а давление топлива — нет. Двигатель перестал заводиться. Что нужно проверить в первую очередь? Наличие искры, работоспособность топливного насоса.

  • Наверх

#19 yraz

Вопрос — не вопрос. Кому надо — поставит, кому нет — нет. Мне было нужно — поставил. В принципе, сейчас не нужен, но убирать не тороплюсь

Вот сам датчик с тройником —

Вот голова (плохо сфоткалась, ну да ладно), она сининтким светит внизу слева.

  • Наверх

#20 Victen

Вот голова (плохо сфоткалась, ну да ладно), она сининтким светит внизу слева.

Регулятор давления топлива

Элемент системы питания инжектора — это регулятор давления топлива (РДТ), функция которой заключается в поддержании давления топлива в форсунках на разных режимах работы двигателя в заданных пределах. Отсюда можно сделать вывод, что если РДТ вышел из строя, то появится нестабильность в работе ДВС авто.

Для чего нужен РДТ

Регулятор давления топлива — датчик, который держит давление горючего в топливных форсунка в заданных пределах. Таким образом, от правильности работы РДТ зависит в каком объеме и с какой скоростью топливо будет подаваться в цилиндры ДВС авто.

От давления внутри топливной рампы (рейки) и протяженности по времени импульса для открытия форсунок, и разряженности (снижение давления) во впускном коллекторе, зависит сколько топлива поступит в мотор.

Точность дозировки подаваемого топлива и поддержание давления в нужном значении зависит от мембранного регулирующего клапана. Клапан-регулятор с одной стороны испытывает давления топлива, а другой — пружины.

Итак, РДТ может быть установлен:
  • на топливной рампе;
  • в топливном баке;
Рассмотри схему, когда РДТ установлен на рейке. Принцип работы датчика при таком расположении следующий:
  1. Топливный насос подает бензин из бака по магистрали.
  2. Давление бензина воздействует на регулятор давления топлива. Регулятор состоит из двух камер: пружинная и топливная, которые разделяются между собой мембраной.
  3. На мембрану клапана действует топливо с одной стороны и пружина с давлением на впуске коллектора — с другой. Если сила топлива больше, чем усилие пружины и давление впускного коллектора, то клапан открывается и сбрасывает (стравливает давление) часть топлива в обратку. По обратной магистрали избыточное топливо попадает обратно в топливный бак.
Теперь рассмотрим схему, когда РДТ установлен в баке. Принцип работы при таком расположении будет следующим:
  • Топливные форсунки способны подавать только нужное количество топлива прямо из бака. Так как не поставляется избыточного количества горючего, не приходится поставлять его обратно в бак. Отсутствие обратной магистрали в данном случае является преимуществом. Топливо меньше движется, не происходит нагрева и испарения.

Существует еще способ регулирования давления топлива — электронная схема (в конструкции отсутствует механический регулятор). Электронная система управления топливным насосом вычисляет напряжение, регулирует объем нагнетаемого топлива — отсюда и возможность регулировки давления в заданных пределах. Датчик регулятора давления топлива (ДРДТ) уменьшает нагрев топлива, испаряемость, обеспечивает поддержание расхода топлива на оптимальном уровне.

Бензонасос подает в форсунки топливо в строго требуемом объеме, но все равно, в случае возникновения избыточного давления выше нормы, избыточное давление будет сбрасываться за счет установленного клапана сброса избыточного давления.

Неисправности РДТ

В случае нарушения подачи топлива в ДВС, признаки появления обнаруживаются сразу. Если мотор не может набрать максимальную мощность и долго разгоняется, и глохнет в различных режимах работы двигателя — значит есть неполадки в топливной в топливной системе.

Основные признаки неисправностей регулятора давления топлива:
  1. Мотор работает неустойчиво в режиме холостого хода (ХХ). Глохнет на холостых оборотах.
  2. Мощность двигателя уходит неизвестно куда.
  3. Повышенный расход топлива.
  4. Двигатель медленно реагирует на действия педали газа.
  5. Машину трудно разогнать.

Симптомы, признаки неисправности РДТ бензиновых авто похожи на признаки неполадок топливного насоса, моторчика, реле или засорении сетчатого фильтра.

  • Бывает механическая поломка РДТ — это усталость пружины, то есть пружина уже не может создавать нужное усилие из-за чего клапан приоткрывается и происходит перелив топлива в обратку, а система ДВС не получает нужного количества горючего. В этом случае двигатель испытывает «топливное голодание» и не может набирать обороты. Из-за недостатка топлива электронный блок управления (ЭБУ) не может правильно задавать качество топливно-воздушной смеси.
  • Также, может быть и засорение, закупоривание РДТ. Из-за недостаточной пропускной способности, также двигатель недополучает топлива и работает нестабильно. При сильном засорении регулятора давления топлива, давление в системе увеличивается и горючее выдавливается через уплотнительные кольца (сальники) мест соединений.

Но, производители автомобилей прогнозируют возможность снижение производительности топливного насоса и делают так, чтобы насос нагнетал горючее в объеме большем, чем нужно.

  • Регулятор давления в топливной рампе может также заклинивать. В этом случае, из-за резких перепадов давления в системе подачи топлива, автомобиль дергается во время переключения передач и просто во время движения.
  • К признакам регулятора давления топлива дизеля и бензинового ДВС также относится износ внутренних деталей конструкции регулятора. То есть регулятор выработал свой ресурс. Ресурс может выработаться очень быстро, если заправляемое топливо низкого качества.

Расположение РДТ на автомобиле Mazda

Проверка регулятора давления топлива

При обнаружении признаков неисправностей надо убедиться, что проблема именно в РДТ, потому что это может быть всего лишь засоренный топливный фильтр. Если сломался РДТ, то лучше его заменить на новый, а не ремонтировать. Стоит он не так дорого (от 250 до 16000 рублей), лучше купить новый.

Используя балонный манометр для шин можно определить давление в топливной системе на холостому ходу. Между топливным шлангом и штуцером подсоединяем манометр для проверки давления в РДТ. Вакуумный шланг при этом отсоединить.

Давление топлива должно находиться в пределах от 0,3 до 0,7 атмосфер (бар).
  1. Для проверки давления в торцевой части топливной рейки (рампы) надо отвернуть пробку штуцера. В пробке есть прокладка, надо проверить это резиновое кольцо на целостность.
    • После визуального осмотра пробки и кольца, надо отвернуть зонтик из штуцера. Отворачивается обычным колесным колпачком.
    • Шланг с манометром подсоединить к штуцеру и зафиксировать соединение хомутом.
    • Завести ДВС и снять замеры. Нормальное рабочее давление здесь от 2,9 до 3,3 кгс/см2 (атмосфер, бар).
    • Отсоединить шланг манометра от РДТ и следить за давлением. Давление должно увеличиваться от 20 до 70 кПа (кило Паскаль).
  2. Если данные РДТ не соответствуют нормальным значениям, то следует заменить это устройство. Заменить РДТ можно своими руками в гаражных условиях. Сначала надо стравить давление из системы. Для стравливания давления надо выкрутить гайку крепления топливной трубки. После этого выкручиваются болты крепления регулятора к топливной рампе инжектора.
  3. Теперь надо вытащить штуцер РДТ из отверстия в топливной рампе и полностью демонтировать устройство.
  4. Установить новый регулятор давления топлива. Рекомендуется уплотнительные резинки-кольца перед монтажом РДТ, смазать бензином.

Видео

Неполадки РДТ: плохо едет, не разгоняется, дергается.

Как проверить регулятор давления топлива. Пример на Bmw E34 (БМВ Е34).

Как замерить давление в топливной системе на автомобиле ВАЗ 2110.

Установка датчика давления топлива

Как поменять датчик давления на топливной рампе автомобиля

Датчик на топливной рампе, как и любая часть топливной системы, может давать сбой, что обычно проявляется в неравномерной работе двигателя, проблемах с зажиганием или в других случаях, когда загорается сигнал «Проверить двигатель».

Датчик давления ATC на топливной рампе является деталью, которая может сократить выбросы в виде испарений, подавая в двигатель определенное количество топлива, достаточное для его нормальной работы. Датчик давления следит за тем, чтобы лишнее топливо не оставалось в проводящем канале.

Работа датчика заключается в определении давления непосредственно в топливной рампе, тем самым определяется точное количество топлива в рампе. Когда датчик фиксирует присутствие топлива, топливному насосу посылается электрический сигнал на дальнейшую подкачку. Как только давление топлива достигает определенного показателя, топливный насос получает сигнал прекратить работу. При уменьшении давления идет запрос на возобновление подачи топлива.

Когда в работе датчика давления возникают сбои, это можно определить по некоторым первичным признакам, которые подскажут вам, что что-то не так. Обычно появляются трудности с зажиганием: на запуск стартера уходит больше времени, чем полагается. К тому же двигатель начинает работать неравномерно. Иногда проблемы с датчиком давления на топливной рампе приводят даже к тому, что мотор просто глохнет при своей обычной работе.

Ниже перечислены сигнальные коды ошибок (для машин с компьютерной системой), которые соотносятся с датчиком давления: P0087, P0088, P0170, P0171, P0172, P0173, P0174, P0175, P0213, P0214, P0190, P0191, P0192, P0193, P0194.

Первый этап: проверка состояния датчика давления

Шаг 1: заведите двигатель. Посмотрите, какие сигнальные лампочки горят на приборной доске. Прислушайтесь к работе двигателя. Определите, все ли цилиндры работают нормально, нет ли вибрации в моторе.

* Замечание. Если датчик давления полностью не функционирует, двигатель может не завестись. Не пытайтесь запустить стартер более пяти раз, иначе это только снизит заряд аккумулятора.

Шаг 2: заглушите двигатель и откройте капот. Проверьте проводку возле датчика давления на повреждения и разрывы. В этом могут быть причины его выхода из строя.

Второй этап: замена датчика давления

Шаг 1: установите автомобиль на ровной и твердой поверхности. Убедитесь, что трансмиссия находится в режиме «Park» (для автомата) или на первой передаче (для механической КПП).

Шаг 2: подключите 9-вольтовую батарею-регулятор питания к прикуривателю. Она нужна для питания бортового компьютера и сохранения настроек. Если у вас нет регулятора питания, можно обойтись и без него.

Шаг 3: откройте капот и отключите аккумулятор. Отсоедините кабель соединения с массой от отрицательного вывода, таким образом, обесточьте зажигание и топливную систему.

Шаг 4: снимите защитный кожух двигателя, если такой имеется. Отсоедините все крепления для доступа к датчику давления.

* Замечание. Если какой-либо шланг или отвод перекрывают доступ к датчику, его также необходимо снять.

Шаг 5: определите клапан Шрадера или контрольное отверстие на датчике давления. Примите меры предосторожности, надев защитные очки и спецодежду. Расположите небольшой поддон под рампой. Открутите клапан небольшой отверткой для того, чтобы спустить давление в рампе.

* Замечание. Если у датчика нет контрольного отверстия или клапана, вам будет необходимо отсоединить от рампы шланг подачи топлива. При этом вам также понадобятся поддон и подходящий инструмент.

Шаг 6: отключите проводку от датчика. Отсоедините элементы крепления, и выньте датчик из рампы.

Шаг 7: протрите топливную рампу чистой тряпкой. Очистите от грязи контакты датчика давления.

Шаг 8: установите новый датчик на рампу. Закрутите все элементы крепления. Плотно подтяните гайки и болты (примерно на 1,3 Нм момента затяжки).

Шаг 9: подключите к датчику электрическое оборудование. Подключите все разъемы, отсоединенные от старого датчика. Также присоедините снятый ранее шланг. При этом рекомендуется установить на разъем новый уплотнитель.

* Замечание. Если вы отключали от рампы шланг подачи топлива, не забудьте подключить и его.

Шаг 10: закройте защитный кожух двигателя, защелкнув крепления.

Третий этап: проверка на утечки

Необходимый инструмент – это детектор горючих газов.

Шаг 1: присоедините кабель массы к отрицательному выводу аккумулятора. Отключите батарею-регулятор от прикуривателя.

Шаг 2: зафиксируйте клемму на аккумуляторе. Убедитесь в надежности соединения.

* Замечание. Если у вас нет регулятора питания, вам необходимо будет сбросить все настройки, относящиеся, например, к радио, электроприводу сидений и зеркал.

Шаг 3: поверните ключ в замке зажигания. Прислушайтесь к запуску топливного насоса. Выключите зажигание, как только насос прекратит издавать шум.

* Замечание. Вы должны повторить эту операцию 3-4 раза, чтобы быть уверенным, что топливная рампа наполнилась топливом под давлением.

Шаг 4: воспользуйтесь детектором горючих газов. Проверьте все соединения на предмет утечки и убедитесь в отсутствии запахов сгоревшего топлива.

Четвертый этап: тест-драйв

Шаг 1: сделайте пробный выезд. Во время тест-драйва прислушивайтесь к возможным сбоям в работе цилиндров и следите за вибрацией.

Шаг 2: следите по приборам за уровнем топлива и состоянием двигателя.

Если после замены датчика давления загорается сигнальная лампочка двигателя, значит, требуется дальнейшая диагностика топливной системы, возможно также, что в ней возможны неполадки с электропитанием.

АТК Регион — автозапчасти для вашего автомобиля. Мы работаем с известными брендами и производителями, такими как: BMTSR, Denso, Delphi, Zexel и т.д.

Карта сайта

  • Каталог деталей
  • Автосервис
  • Доставка и оплата
  • Новости и статьи
  • О магазине
  • Контакты

© 2021 «АТК Регион», г. Санкт-Петербург, Московский проспект, д. 212, литер А Политика конфиденциальности

Спасибо, в ближайшее время с вами свяжется наш менеджер!

Интернет-магазин выполняет доставку любого товара своей собственной Службой доставки.

Стоимость доставки курьером

Стоимость доставки товара из нашего магазина — 500 руб, при условии выбора при заказе товара в качестве способа доставки нашим курьером.

Время доставки

Время доставки согласовывается с менеджером Службы доставки, который обязательно свяжется с вами сразу после того, как вы разместите свой заказ.

Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.Конфиденциальность ваших регистрационных данных гарантируется.

Доставка выполняется ежедневно с 10:00 до 20:00 часов, в субботу с 10:00 до 14:00, в воскресенье доставки нет. Товары, заказанные вами в субботу и воскресенье, доставляются в понедельник. Время осуществления доставки зависит от времени размещения заказа и наличия товара на складе:

  • если заказ подтвержден менеджером Службы доставки до 12:00, товар может быть доставлен на следующий рабочий день между 10:00 и 15:00 или между 15:00 и 20:00;
  • если заказ подтвержден менеджером Службы доставки после 12:00, товар может быть доставлен на следующий рабочий день между 15:00 и 18:00.

Вы также можете указать любое другое удобное время доставки, и покупка будет доставлена в удобное вам время. Иное время доставки, а также время доставки в населенные пункты области определяется по договоренности с клиентом.

Место доставки

Доставка осуществляется по адресу, указанному при оформлении заказа. Если необходимо доставить товар по иному адресу, необходимо сообщить адрес менеджеру Службы доставки, который свяжется с вами непосредственно после оформления заказа на сайте.

Получить БЕСПЛАТНЫЙ доступ для тестирования на 10 дней.

Датчик давления топлива автомобиля

Датчик давления топлива (далее — ДДТ) неотъемлемая часть системы топливоподачи для бензиновых и дизельных моторов. В зависимости от конструкции системы в авто может устанавливаться два регулятора, для магистрали низкого и высокого давления.

Исправность регулятора напрямую влияет на качество работы двигателя, неисправный узел снижает моторесурс ДВС на 15 %, ресурс топливного насоса на 50 %.

Принцип работы и конструкция

Регулятор давления топлива (далее — РДТ) монтируется на рампе, для дизельных моторов с подачей топлива по системе COMMON RAIL, бензиновых ДВС местоположения датчика различно. Единственным остается принцип подключения ― патрубок от насоса или монтаж на топливную рейку. Если система предполагает рециркуляцию топлива, характерную для бензиновых инжекторных двигателей, регулятор устанавливается на рампе. Если система не предполагает сброса топлива из рампы, датчик монтируют сразу после топливного насоса.

Конструктивно РДТ состоит из металлической мембраны, которая прогибается под давлением топлива и настроена на определенный диапазон работы и электрической регулирующей части. Электроузел представлен четырьмя тензорезисторами, которые меняют сопротивление элемента в процессе механического воздействия топлива на мембрану.

На некоторых автомобиля присутствует два рдт, на магистралях и высокого и низкого давления. Перед тем, как проверить качество топливной смеси, проводится диагностика обеих деталей замером выходного напряжения. По электроимпульсу от датчиков регулировки ЭБУ формирует сигнал на открывание/закрывание топливного клапана.

Бензиновые и дизельные ДВС имеют одинаковое выходное напряжение на ДДТ около 1.3 В, но различаются параметры давления топлива, которое поступает на форсунки.

Выходное напряжение датчика, ВДавление для дизеля, БарДавление бензина, Бар
1.345–5945–59
4.52200–2500200

Где купить

Запчасти и другие изделия для автомобиля легко доступны для приобретения в автомагазинах вашего города. Но существует другой метод, который недавно получил ещё и значительные улучшения. Долго ждать посылку из Китая больше не требуется: в интернет-магазине АлиЭкспресс появилась возможность отгрузки с перевалочных складов, расположенных в различных странах. Например, при заказе вы можете указать опцию «Доставка из Российской Федерации».

Переходите по ссылкам и выбирайте:

Признаки поломки датчика

Во всех авто после 2000 года выпуска РДТ интегрированы в блок управления двигателем и при любой неисправности на приборной доске загорится «Чек». Существуют старые дизельные моторы, которые комплектуются механическими регуляторами, диагностика элементов проводится планово или после появления сбоя в работе ДВС. Характерные симптомы неисправного датчика:

  • Кроме сигнала «Check Engine» выходят следующие коды ошибок: Р0190-Р0194.
  • Резкое снижение мощности ДВС, потеря тяги, часто определяется во время обгона, автомобиль не имеет мощности для динамичного ускорения даже до 120 км/ч.
  • Перерасход топлива.
  • Авто заводится плохо, независимо от того прогрет двигатель или нет.
  • Для дизельных ДВС характерно появление провалов на высоких оборотах, когда мотор не реагирует на сброс скорости.

Основная опасность передвижения с поломанным датчиком ― насос начинает работать в аварийном режиме, это приводит к его быстрому износу.

Если после диагностики сканированием обнаружена ошибка Р1181 ― разгерметизация топливной рампы, в первую очередь необходимо проверить регулятор, ошибка может свидетельствовать об износе установочной прокладки.

Причины поломки регулятора находятся в его конструктивных особенностях. Это износ или разрыв мембраны или нарушение электроконтактной группы. Отдельно стоит неисправность проводки. Во время диагностики датчика проверяется состояние клемм соединения, качество кабеля. ДДТ не ремонтируют, элемент меняют на новый, подбирая регулятор под конкретную марку авто и тип топлива.

Средний срок службы датчика от 5 лет. Характерной особенностью детали считается то, что неисправность возникает не за 1 день. Разрыв, растяжение мембраны происходит медленно, в 80 % случаев водители отмечают, что при минимальном износе регулятора практически не было заметно нарушений в работе ДВС. Исключение ― обрыв проводов колодки.

После установки датчика необходимо провести прописку элемента в ЭБУ, чаще это касается не оригинальной запчасти, а аналога.

Как проверить датчик давления топлива

В зависимости от того какая система топливоподачи используется для авто существует три способа проверки датчика на работоспособность без демонтажа топливной рейки:

  • механический способ для авто старого образца с резиновыми шлангами сброса топлива для бензиновых ДВС;
  • мультиметром;
  • манометром.

Демонтаж рейки и последующая диагностика регулятора более надежный способ проверить качество смеси, поскольку вместе с ДДТ проверяются все смежные узлы и проводка. Диагностику в большинстве вариантов проводят на СТО, поскольку потребуется использовать специальный стенд. Самостоятельная диагностика в гараже без демонтажа рейки требует наличия тестера и проводится за 15 минут.

Механическая диагностика регулятора старого образца

Для бензиновых ДВС в системе топливоотвода которых используется резиновый патрубок, датчик расположен на входе в насос. Проверка проводится только на непрогретом моторе.

  • Завести двигатель.
  • Запомнить характер его работы (неисправный датчик дает троение мотору).
  • Пережать плоскогубцами на 1–3 секунды патрубок отвода топлива.

Если неисправность находится в регуляторе, двигатель восстановит свою работу, обороты становятся плавными, пропадают рывки. Если после того, как закрыт отводной патрубок, мотор продолжает работать некорректно, неисправность может находиться в забитых фильтрах, изношенных контактах, датчик при этом исправен.

Диагностика мультиметром

С помощью тестера проверяют работоспособность РДТ и качество питания от колодки. Проверка электросигнала на колодку проводится по шагам.

  • Снять с датчика колодку.
  • Перевести мультиметр в режим измерения напряжения.
  • Установить черный вывод тестера на «минус», красный щуп присоединить к разъему колодки.

Если проход у электричества на датчик ничего не мешает, нет потери напряжения, на экране тестера высветится значение 5 В. Допустимое отклонение ±1 %.

Вторым этапом проверяется качество выходного сигнала от электрической части регулятора. Проверка сигнала от датчика по шагам.

Черный щуп от тестера присоединяется на минусовый вывод АКБ, красный щуп соединяется с сигнальный провод регулятора (чаще провод расположен в колодке посередине в красной оплетке).

Завести мотор, дать поработать 1 минуту на минимальных оборотах холостого хода. В таком режиме оборотов выходное напряжение на ДДТ должно оставаться минимальным 1.3 В.

При увеличении оборотов параметр напряжения от датчика должен увеличиваться до 5 В. Если узел неисправен, на самых высоких оборотах показания могут значительно отличаться как в большую (в 10 % случаев) так и в меньшую сторону. Это приводит к тому, что насос начинает нагнетать топливо и переходит на аварийный режим работы.

Проверка манометром

Для проверки датчика на работоспособность используют манометр, прибор для измерения давления в рампе и патрубках топливной системы, давления воздуха в шинах и прочее. Перед проверкой манометром необходимо отсоединить с системы вакуумный шланг и подключить прибор между штуцером и топливным патрубком.

Перед диагностикой необходимо уточнить значение давления для конкретного автомобиля по мануалу. Рабочее давление для бензиновых моторов колеблется в пределах 2.5–3 Атм. В процессе перегазовки давление опускается на 1–2 % от нормы, исправный клапан удерживает значение в рамках допустимого.

Датчики дизельных систем COMMON RAIL типа BOSCH

Производительные системы прямого впрыска топлива COMMON RAIL от Бош получили большую популярность благодаря эффективности, снижению расхода топлива и надежности. Существует три разновидности систем топливоподачи, каждая из которых оснащается ТНВД определенного класса и уровня:

  • с регулировочным клапаном на рампе высокого давления;
  • регулировка топлива на патрубке высокого давления при выходе на ТНВД;
  • тип «двойной контроль», с двумя РДТ на магистралях высокого и низкого давления.

Точно определить, где находится регулятор, можно после изучения системы топливоподачи конкретного двигателя. Первичную диагностику рекомендуется проводить мультиметром. Оригинальные датчики Бош для COMMON RAIL имеют срок эксплуатации от 10 лет, выходят из строя в последнюю очередь, поэтому при любых нарушениях в режиме работы дизельного мотора диагностику начинают с проверки форсунок, ТНВД, качества дизеля.

Самостоятельно поменять РДТ можно за 15 минут в гараже, процедура достаточно простая. Но чтобы менять элемент необходимо полностью удостовериться, что некорректная работа ДВС связана с выходом из строя регулятора.

Видео по теме

Диагностика и ремонт Mitsubishi

  • Список форумов
  • Поиск

Датчик давления топлива вышел из строя?

Модераторы: mek, indy

Датчик давления топлива вышел из строя?

#1 Сообщение 370050 » 03 июл 2015, 13:42

Прошу совета — возможно ли заменить датчик давления топлива (MD 360939), расположенный на вынесенном регуляторе давления, не снимая впускной коллектор? Есть ли практика?

Авто MMC Pajero Pinin 1.8 GDI, 2000 г.в. ТНВД 2-го поколения MD 356425.
В прошлую пятницу авто отказалось ехать с оборотами выше 2000. На Parking-е и N обороты максимум до 4000, с провалами между 2000-3000 оборотов. Первоначально (без диагностики), недостаток по топливу. Chek Engine не горел.
В первую очередь был проверен насос в баке, заменен фильтр в бензобаке (оригинальный), заменен фильтрик ТНВД (хотя менял 2 месяца назад), заменены свечи ngk 3116 зазором 0.6. Результата не дало. Симптомы оставались все те-же.
Прочитав форум, замерил напряжение на среднем контакте разъема датчика давления — напряжение показало, что ТНВД не работает и машина заводится на погружном бензонасосе.
Был снят ТНВД, разобран, почищен. Пластины (и пальцы) отшлифованы на толстом стекле, наждачной бумагой 1000-1500-2500 до нормального состояния. Каналы продуты, очищены карбклинером.
По инструкции с этого сайта (огромное спасибо за мануалы. ) ТНВД был собран и установлен обратно.
Машина завелась! Обучил заслонку. Впервые увидел режим продувки на ХХ (до этого ни разу не было за три года владения ) Напряжение на датчике давления показывало 3,16-3,22 Вольт. Съездил к знакомому диагносту, проверили простым сканером — давление 5.2 мПА. Машина ожила, появилась динамика. Порадовало.
Простояв 3-4 часа, завел машину — горит ЧЕК. Причем не погас при включении зажигания (всегда жду, пока погаснут индикаторы ЧЕК и SRS — привычка). Мотор работал ровно, на ХХ, через 5-6 мин перешел в режим продувки. ЧЕК продолжал гореть. Замерил напряжение на сигнальном проводе — напряжение 0,17-0,22 Вольт в зависимости от оборотов и включенных потребителей.
Поехал к диагносту — ошибка датчика давления топлива.
Прозвонил «косу» — опорные 5 Вольт присутствуют как на разъеме датчика, так и на ЭБУ (датчик вакуумный тормозов и барометрический датчик на одном проводе — везде есть 5,02 Вольт). Масса также присутствует. Шевеление разъема не помогло также ((( Похоже, датчик давления топлива был «подуставший» и нормальное давление не вынес — ИМХО.

Прошу совета Гуру и форумчан — возможно ли снятие датчика давления топлива без снятия впускного коллектора и регулятора давления? Смотрел, при снятии ДЗ и ТНВД теоретически можно открутить два болта и снять датчик — но это теория.

Также вырос расход, предположение, что из за ошибки (20 литров на 100, езжу мало). Можно ли подать 3 Вольт на сигнальный провод датчика, дабы обмануть ЭБУ? Чревато ли последствиями?

P.S. При сборке ТНВД установил два новых фильтрика — на вход и выход. Второй фильтрик не лишний?

Заранее благодарен за советы

Re: Датчик давления топлива вышел из строя?

#2 Сообщение Виталик1 » 03 июл 2015, 16:09

Re: Датчик давления топлива вышел из строя?

#3 Сообщение 370050 » 03 июл 2015, 16:31

Спасибо за предложение по контрактному датчику — возможно пригодится.

Датчик не зафиксировал отклонение, получается — а вышел из строя, имхо. Он проработал после ремонта ТНВД несколько часов, показывал нормальное напряжение, соответствующее давлению — 3,2 Вольта.
До притирки пластин ТНВД и когда не развивало более 2000 оборотов — показывал 0,7 Вольта, кажется, что соответствует давлению, создаваемого погружным бензонасосом.

А сейчас он показывает 0,17-0,18 Вольт (что даже не соответствует давлению только погружного бензонасоса). Причем динамика машины в разы лучше, чем было до поломки, да и за период владения авто. Вот чем я и руководствуюсь.

Замерить давление манометром у меня на данный момент возможности нет. Подскажите по Челябинску?

Вопрос актуален — возможность замены датчика давления топлива без снятия впускного коллектора — возможен?

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
