Установка БСЗ на ВАЗ 2101 — 2107

Установка БСЗ на ВАЗ 2101 — 2107

    21 0 29k
    106 2 154k

Из-за частых неполадок обычного контактного зажигания на Классических автомобилях ВАЗ 2101 — 2107 их владельцы отдают предпочтение бесконтактному электронному зажиганию (БСЗ). Оно имеет очевидные и проверенные на практике преимущества — простота и легкость настройки.

Бесконтактное зажигание, установленное на ВАЗ, позволит забыть о таких проблемах как окисление и вибрация контактов, износ контактов и кулачка прерывателя и других.
Подробнее

Теперь, перейдем к самому главному — выбор и установка БСЗ на ВАЗ Классику. Лучше всего остановить свой выбор на комплекте бесконтактного зажигания, произведенного в России, а именно город Старый Оскол. В коробке находится катушка, коммутатор, жгут проводов и распределитель.

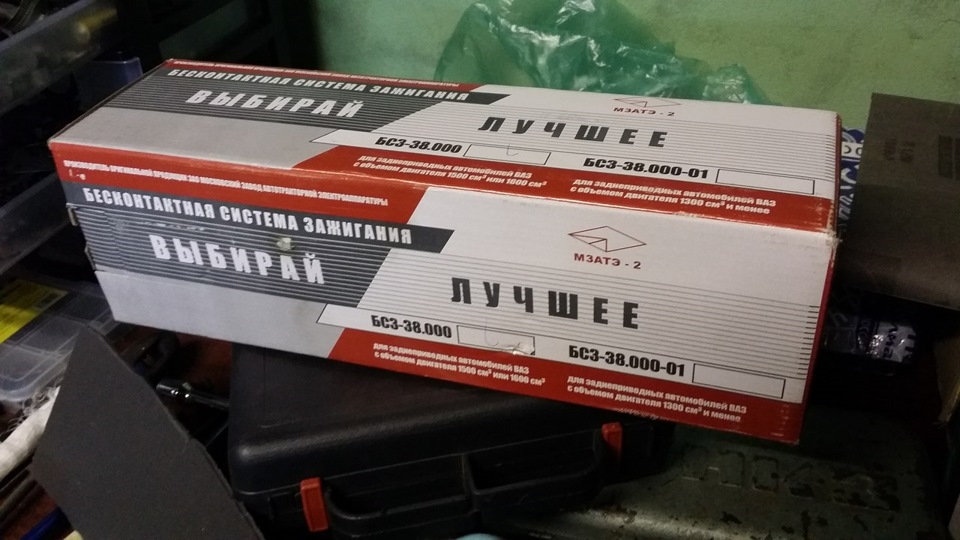

Внешний вид упаковки БСЗ

Комплект БСЗ на автомобили ВАЗ 2101 — 07

Согласно многим отзывам в интернете этот комплект для ВАЗ 2101, 2106, 2105 и 2107 признан одним из лучших. Единственный минус — высокая цена. Также, перед покупкой нужно посмотреть, какой блок двигателя у Вас. Для моторов 1.6 и 1.5 нужен трамблер с номером 38.3706, для 1.2 и 1.3 (высота блока этих двигателей ниже, и вал самого распределителя короче) — 38.3706–01.

Для установки нам понадобится:

  • сверло;
  • дрель;
  • пара саморезов;
  • рожковый ключ на «13»;
  • торцовые или накидные ключи на «8» и «10»;
  • ключ на «38».

На некоторых двигателях предусмотрено стандартное место для крепежа, а вот коммутатор придется прикрепить самостоятельно.

Замена бесконтактного электронного зажигания на ВАЗ 2101-2107

  1. Ключом на 38 откручиваем гайку храповика пока не совпадут метки на шкиве коленвала и крышки двигателя, то есть нужно установить двигатель на метку «ВМТ».

Обязательно нужно запомнить расположение распределителя и самого бегунка, в это же положение должен ставиться новый распределитель.

Необходимо запомнить провода которые крепятся к катушке с меткой Б+. После чего её можно раскрутить и снять.

После нам понадобится ключ на 13, им откручивается гайка замка распределителя, после снимаем его. Нужно быть внимательным, чтобы не потерять прокладку.

После нужно закрепить коммутатор, и прикрепить черный провод «на массу».

Устанавливаем и прикрепляем катушку к кузову. Стандартные провода подключаются на соответственные клеммы.

Провода с коммутатора, на которых показана метка «+» на соответствующую клемму, второй провод соответственно на клемму со знаком «-».

После ставится распределитель, гайку замка полностью не затягивается.

Провода от коммутатора должны подключаться к распределителю.

После чего, проверяется положение распределителя и бегунка, надевается крышка и подключаются провода в последовательности 1-3-4-2.

После, того как все закреплено, можно запустить двигатель и приступить к регулировке зажигания, можно регулировать «на слух». Но конечно лучше воспользоваться стробоскопом.

Установка бесконтактного зажигания на ВАЗ Класика

Сначала надо снять с трамблера крышку с ВП-проводами и отключить их от катушки. Затем выставить бегунок трам
Подробнее

Если после установки электронного зажигания автомобиль не заводится, нужно сделать проверки правильности подвода вв проводов к цилиндрам и установку привода трамблера.

Установка БСЗ на Классику

3 дня назад помыл двигатель на мойке. Мыли, скинув клемму и, замотав трамблёр пакетом.

Помыли в целом хорошо, но на обратной дороге начала бледно гореть лампа давления масла.
Подумал, поковырял, проверил — снимаю провод с датчика, а лампа всё равно горит! Окей — новый датчик в магазине 150 рублей, замена двухминутная, проблема ушла. Проверить на самом деле просто. Если снять провод с датчика давления масла и приложить на массу, то лампа должна сразу же загореться. Это будет означать, что проводка исправна. У меня так и было. Конечно же, после мойки я всё продул в гараже компрессором, но, видимо, влага ушла не отовсюду.

Вечером ехал, срезая, как обычно, через дворы, и вдруг машина начала дёргаться. Симптомы: дёрганье при нажатии газа, рывки, тряска мотора, в итоге просто заглохла и отказалась заводиться. Проблема была год назад, тогда меняли контактную группу в трамблёре. В этот раз друзья помогли дотолкать 3 км до гаража, спасибо им огромное!
Чуток поковырял родной трамблёр принял решение, что проблему решать буду целиком.
Поэтому, поехал в магазин АВТО-49 и купил комплект БСЗ на Классику для двигателя с объёмом 1500! (Они различаются!) и свечи NGK для 2108. В комлект БСЗ входят: катушка зажигания, трамблёр, провода для подключения и коммутатор.

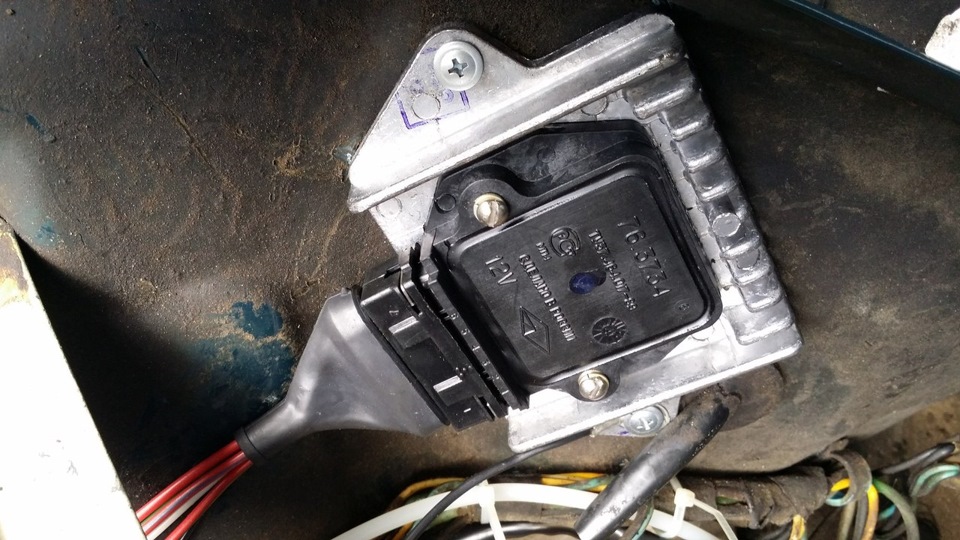

Замена заняла 15 минут. Коммутатор закрепил на брызговик двумя саморезами. Ничего не сверлил, использовал саморезы со сверлом.
Трамблёр, когда вынимал старый — заметил положение бегунка и точно также вставил.

Со старой катушки снял провода (голубой и коричневый), третий провод, шедший на старый трамблёр — убирается.

Подключение:
коричневый провод старый подключаем на контакт К, на этот же контакт одеваем провод от нового жгута (красный с коричневой полосой), всё фиксируем шайбой и гайкой.
голубой провод старый одеваем на контакт Б, на него же ещё и новый красный провод из жгута с голубой полосой. Фиксируем.

Всё, всё подключено. Положение контактов на катушке новой отличается от старой.

В итоге машина стала работать чуть-чуть ровнее, ушла детонация, которая иногда прокрадывалась. Скорости не прибавилось, как многие пишут. Видимо, прикалываются)

Заодно решил поменять свечи. Взял NGK #2 для ВАЗ 2108.

Установка электронного зажигания на ваз 2107 карбюратор

Сейчас почти все владельцы классик устанавливают на своё авто бесконтактное электронное зажигание (БСЗ). И это легко объяснить. БСЗ имеет очевидные и проверенные на практике преимущества, такие как простота и легкость настройки.

Если Вам уже порядком надоело, что контактная пара и по определенным причинам, очень часто не срабатывает или же вообще выходит из строя.

Вы еще не решили стоит ли покупать комплект бесконтактного зажигания, то тогда эта статья поможет Вам совершить правильный выбор.

Теперь, перейдем к самому главному — выбор и установка БСЗ на ваш автомобиль.

Думаю, что лучше всего остановить свой выбор на комплекте бесконтактного зажигания, произведенного в России, а именно город Старый Оскол. В коробке находится катушка, коммутатор, жгут проводов и распределитель. Этот комплект признан одним из самых лучших. Правда и цена, заоблачная, так же, перед покупкой нужно посмотреть, какой блок двигателя у Вас, так как распределители отличаются длинной вала.

Для установки нам понадобится сверло, дрель и пара саморезов, они пригодятся для установки катушки в моторном отсеке, на некоторых двигателях предусмотрено стандартное место для крепежа, а вот коммутатор придется прикрепить самостоятельно. Так же пригодится рожковый ключ на «13», торцовые или накидные ключи на «8» и «10», а так же ключ на «38».

Замена бесконтактного электронного зажигания:

  1. Ключом на 38 откручиваем гайку храповика пока не совпадут мети на шкиве коленвала и крышки двигателя, то есть нужно установить двигатель на метку «ВМТ».
  2. Обязательно нужно запомнить расположение распределителя и самого бегунка, в это же положение доложен ставиться новый распределитель.
  3. Необходимо запомнить провода которые крепятся к катушке с меткой Б+. После чего её можно раскрутить и снять.
  4. После нам понадобится ключ на 13, им откручивается гайка замка, распределителя, после снимаем его. Нужно быть внимательным, что бы не потерять прокладку.
  5. После нужно закрепить коммутатор и приворачиваем черный провод «на массу». Устанавливаем и прикрепляем катушку к кузову. Стандартные провода подключаются на соответственные клеммы. Провода с коммутатора, на которых показана метка «+» на соответствующую клемму, второй провод соответственно на клемму со знаком «-».
  6. После ставится распределитель, гайка замка полностью не затягивается. Провода от коммутатора должны подключаться к распределителю. После чего, проверяется положение распределителя и бегунка, надевается крышка и подключаются провода в последовательности 1-3-4-2.

Также при установке БСЗ новички в этом деле могут делать элементарные ошибки, такие как, например: подключения катушки с перепутанные местами провода. По этому перед запуском все проверьте.

  • После, того как все закреплено, можно запустить двигатель и приступить к регулировке зажигания, можно регулировать «на слух». Но конечно лучше воспользоваться стробоскопом.
  • Если после установки электронного зажигания ваш автомобиль не заводится, а такие ситуации бывают довольно часто, проверь все от начала и до конца, ведь могли перепутать как вв провода к цилиндрам, так и неправильно установить привод трамблера.

    Подпишись на наш канал в Яндекс.Дзене

    Еще больше полезных советов в удобном формате

    Не нашли ответ на свой вопрос?

    Спрашивайте в комментариях. Ответим обязательно!

    по ремонту ВАЗ (Lada) 2101/2103/2106

    Как установить электронное зажигание на ВАЗ 2107?

    Процесс установки и настройки системы бесконтактного электронного зажигания не сложный, все можно сделать своими руками, не прибегая к услугам автоэлектрика.

    Для установки вам понадобиться: сам комплект БСЗ, дрель, сверло, рожковый ключ на 13, торцовые ключи на 8 и 10 и ключ на 38 для выставления метки двигателя.

    Также в видео показано: рекомендации по регулировке и эксплуатации БСЗ, конструкция и принцип действия электронного БСЗ, указания по настройке и правильному выставлению угла опережения зажигания.

    Установка электронного БСЗ на ВАЗ 2107, несмотря на расходы, экономически оправдана. В результате замены, вы получите экономию топлива, легкий запуск двигателя в зимнее время года, устойчивую работу двигателя в режиме холостого хода и возможность точной регулировки угла опережения зажигания.

    Внимание! Данное видео не является официальной инструкцией и руководством по ремонту автомобиля.

      Об этом много, где сказано и написано уже…Наиль Порошин, как всегда показывает и рассказывает, как устанавливать БСЗ на практике. Все как всегда снимается в живую. Приятного Всем просмотра. ˜

    Дорогие подписчики! Рекомендуем вам посетить сайт – https://minibk.ru. Здесь вы найдете информацию о многофункциональном приборе, который позволяет производить замеры расхода топлива, в том числе и газа, если на автомобиле установлено ГБО, измеряет температуру и бортовое напряжение, ну и может ответить на вопрос – “Сколько сейчас времени?”. Разработчиком прибора является наш друг Третьяков Алексей – отличный специалист в области микроэлектроники и просто хороший человек.
    В этом видео я расскажу про варианты бесконтактных систем зажигания на классику:
    БСЗ в комплектах и комплектующие для установки коммутаторной системы, а также системы зажигания СОНАРик
    Преимущества и недостатки
    Приборы для диагностики и проверки БСЗ Купить запчасти в Украине:
    https://detali-avto.com.ua/ Помощь для развития проекта
    https://donationalerts.ru/r/detali_avto

    Группа ВКонтакте: https://vk.com/detaliavto

  • В этом видео подробно рассказывается о том, как отрегулировать электронное зажигание на ВАЗ 2106?
  • Способ установки электронного зажигания в классике.
  • Ссылка на второй канал https://youtube.com/channel/UCAX_5dxK9ZGO0DIFtYPmrCw
    Ссылка на сайт drive2moto https://drive2moto.ru/garage/8209
    Ссылка на меня в ВК https://vk.com/id78409193
    Ссылка на оператора в ВК https://vk.com/mgrudkov
    Ссылка на мой инстаграм https://instagram.com/dimatuningkit/
    Ссылка на инстаграм оператора https://instagram.com/ij_planeta_3_4_5/
    Ссылка на плейлист с Починюшками https://youtube.com/playlist?list=PL0FX-15OUAe29D9NkYlzXmAlLjWwGNA2w
    Сслыка на плейлист с Обзорами https://youtube.com/playlist?list=PL0FX-15OUAe1HQVK8Yr8DcguztEmBVPgp Link to second channel https://youtube.com/channel/UCAX_5dxK9ZGO0DIFtYPmrCw
    The link to the site drive2moto https://drive2moto.ru/garage/8209
    Link to me on VK https://vk.com/id78409193
    Reference to operator on VK https://vk.com/mgrudkov
    A link to my instagram https://instagram.com/dimatuningkit/
    Link to instagram operator https://instagram.com/ij_planeta_3_4_5/
    Link to playlist with Pochinski https://youtube.com/playlist?list=PL0FX-15OUAe29D9NkYlzXmAlLjWwGNA2w
    The link to the playlist with Reviews https://youtube.com/playlist?list=PL0FX-15OUAe1HQVK8Yr8DcguztEmBVPgp
  • Установка электронного зажигания на ВАЗ 2101-КЛАССИКА.
  • Бесконтактная Система Зажигания БСЗ ВАЗ. Если есть вопросы спрашивайте, всем отвечу
    Подпишитесь на канал пожалуйста . Нужно 100 подписчиков, буду очень благодарен .
  • Простой способ установки электронного зажигания ВАЗ классики без стробоскопов и так далее.
  • Обзор электронного зажигания на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107. Узнать цену можно на сайте: https://ladadetal.com.ua/p416902709-elektronnoe-zazhiganie-vaz.html
    Как правильно выбрать бесконтактную систему зажигания на ВАЗ. Как проверить трамблер, и коммутатор я покажу в следующих видео!
  • Зажигание на ВАЗ 2107. Здесь представлено электронное зажигание на ВАЗ (с объемом двигателя 1.5- 1.6) Купить зажигание Вы можете перейдя по ссылке :https://ladadetal.com.ua/p416902709-elektronnoe-zazhiganie-vaz.html
  • Бесконтактная система зажигания ВАЗ-2107

    Основное отличие бесконтактной системы зажигания от контактной заключается в том, что вместо кулачкового (контактного) прерывателя в ней используется специальный электронный механизм. Традиционно все старые классические модели ВАЗ комплектовались контактными системами зажигания.

    Как известно, механические узлы в процессе работы изнашиваются, повреждаются и выходят из строя. В свою очередь электронное устройство – БСЗ(бесконтактная система зажигания) более надежное и эффективное, его не нужно постоянно регулировать и обслуживать.

    Замыканные и разрыв цепи зажигания реализуется на основе работы выходного транзистора, он запирается или отпирается. Такой принцип работы позволяет достичь более высокого напряжения, а, следовательно, увеличить мощность искрового разряда.

    Самостоятельная установка и регулировка БСЗ на ВАЗ 2107

    Наряду с другими вариантами усовершенствования агрегатов и систем автомобиля ВАЗ 2107 рассматривается система бесконтактного (электронного) зажигания (БСЗ) вместо стандартной. Такая модернизация позволяет обеспечить стабильное повышенное напряжение на свечах зажигания, что, в свою очередь, облегчает пуск двигателя и увеличивает энергию искры.

    Установка и регулировка системы бесконтактного зажигания – дело достаточно непростое, поэтому если у вас нет достаточных навыков работы с автомобильной электроникой, лучше доверить эту работу специалистам. Если же вы чувствуете, что вы в состоянии установить комплект БСЗ на ВАЗ 2107 самостоятельно, тогда внимательно изучите данную инструкцию и приступайте к работе.

    Для работы понадобятся следующий набор инструментов и материалы:

    • Ключ на 8;
    • Ключ на 10;
    • Ключ на 13;
    • Крестообразная отвертка;
    • Два самореза;
    • Дрель со сверлом соответствующего саморезам диаметра;

    Естественно, кроме всего этого, должна быть приобретена система электронного бесконтактного зажигания, точнее комплект ее составляющих: катушка, коммутатор, распределитель и провода для подключения всех элементов между собой.

    Ниже приведена принципиальная схема, согласно которой подключается система бесконтактного зажигания для ВАЗ 2107.

    1. Трамблер
    2. Катушка
    3. Коммутатор
    4. Регулировка

    Трамблер

    Последовательность работ, которые необходимо выполнить для того, чтобы установить комплект новых деталей на ВАЗ 2107, особой разницы не имеет. Поэтому можем начать с замены трамблера. Снимаем крышку распределителя для доступа к бегунку. Чтобы упростить себе задачу по дальнейшей регулировке БСЗ, следует сразу выполнить некоторые подготовительные мероприятия: установка бегунка трамблера в положение, которое будет легко повторить при монтаже нового распределителя; отметка на блоке напротив средней метки на шкале трамблера, служащей для регулировки зажигания.

    Ключом на 13 полностью откручиваем гайку крепления трамблера после чего снимаем его. Отключаем провод высокого напряжения, соединяющий катушку зажигания и трамблер. Устанавливаем новый бесконтактный датчик распределитель, при этом нужно выставить бегунок таким образом, чтобы он соответствовал положению старого. Корпус нового трамблера требуется выставить по меткам, среднюю напротив оставленной ранее на корпусе двигателя. Одеваем крышку трамблера и комплект проводов высокого напряжения.

    Катушка

    Далее, необходимо заменить катушку зажигания. Ключом на 8 откручиваем гайки крепления проводов к контактам катушки. При помощи ключа на 10 откручиваем крепление катушки к кузову. Установка новой катушки требует особого внимания — следует учесть возможное несоответствие расположения контактов «Б» и «К». Для удобства можно развернуть новую электронную катушку относительно крепежа, тем самым расположив контакты так же, как на старой.

    Закрепив катушку, подключаем к ее контактам старые провода (обычно один синего, второй коричневого цвета), и новые, с разъемами для подключения к трамблеру и коммутатору. Они обычно имеют такую же расцветку, как и стандартные. Обычно в ВАЗ 2107 коричневые провода подключаются к контакту «К», а синие – к «Б». Осталось подключить высоковольтный провод, который соединяет катушку и трамблер.

    Коммутатор

    Последний элемент в схеме, наличие которого требует бесконтактная электронная система зажигания – коммутатор. Идеальное место, в котором может быть выполнена его установка в ВАЗ 2107 – между бачком омывателя и левой фарой. Там есть ровная площадка, на которую и установим коммутатор, радиатором к кузову. Прислонив коммутатор, отмечаем места для сверления отверстий в кузове, через которые и прикручиваем его саморезами, при этом нужно под один из саморезов прикрутить черный (нулевой) провод от колодки подключения.

    По окончании всех вышеописанных работ, следует еще раз внимательно проверить соединение проводов согласно принципиальной схемы. Если все сделано правильно, можно пробовать заводить двигатель. Обычно с этим проблем не возникает, остается только отрегулировать зажигания, для обеспечения максимально эффективной работы двигателя.

    Регулировка

    Безо всяких приборов выставить угол опережения зажигания можно опытным путем. На прогретом до рабочей температуры (80-90 градусов), при движении со скоростью 40 км/час необходимо переключиться на 4 скорость и выжать педаль газа. Если электронное бесконтактное зажигание удалось выставить правильно, должна возникнуть кратковременная детонация, после которой двигатель должен начать постепенно набирать обороты. Если появился стук клапанов – необходимо провернуть трамблер по часовой стрелке примерно на градус. Операцию повторяют, пока стук не прекратится. Если же при проверке появляется провал в оборотах двигателя, трамблер проворачивают в противоположную сторону.

    Кроме регулировки угла опережения зажигания новая система может потребовать регулировки карбюратора. Карбюратор ВАЗ 2107 имеет два регулировочных винта – количества и качества. Регулировка осуществляется следующим образом:

    1. Вращением винта количества добиваются частоты оборотов двигателя, равной 1200-1300. Далее, винтом регулировки качества выставляют максимальные обороты.
    2. Повторяют операцию, описанную в п.1, до тех пор, пока при оборотах 1200-1300, винт регулировки качества будет установлен в положение, соответствующее максимальным оборотам двигателя.

    Специалисты рекомендуют при установке БСЗ выполнить не только регулировку, но и чистку и продувку карбюратора, чтобы увидеть реальный эффект от данной модернизации.

    Про бесконтактную систему зажигания ВАЗ 2107

    Владельцы ВАЗовской классики с карбюраторным двигателем знают о ее несовершенной системе зажигания, с которой очень часто возникают трудности. Модели с инжекторным двигателем оснащены другой системой, которая называется бесконтактной. Чтобы избежать трудностей с карбюраторным двигателем, на ВАЗ 2107 устанавливается бесконтактная система зажигания. Как устроена система, и как ее поставить на ВАЗ 2107, описано в материале.

    Конструкция и принцип работы БЗ

    Бесконтактное или электронное зажигание на ВАЗ 2107 ставится на моделях с инжекторными типами двигателей. На карбюраторные семерки с завода ставились контактные системы зажигания, имеющие много недостатков. Если запланировали поставить бесконтактный модуль зажигания, тогда перед началом не помешает разобраться в вопросе о его устройстве.

    Системой зажигания именуется механизм, посредством которого создается импульсное напряжение для подачи на свечи, чтобы осуществить своевременное поджег топливно-воздушной смеси в цилиндрах. Основной недостаток контактной СЗ заключается в том, что контактные группы нуждаются в регулярной зачистке, замене и регулировке. Как только возникали трудности с воспламенением горючей смеси, владелец автомобиля сразу знал, где искать причины.

    С появлением БСЗ эти трудности автоматически исчезли. Чтобы понимать почему – разберемся с составными элементами механизма:

    • Коммутатор электронного типа с транзисторами.
    • Двухобмоточная катушка.
    • Трамблер или распределитель, оснащенный датчиком Холла, бегунком и контактной крышкой.
    • Свечи зажигания с бронепроводами.

    Схема БСЗ на ВАЗ 2107 представлена на фото ниже.

    Опираясь на эту схему, рассмотрим принцип ее функционирования:

    1. При повороте ключа зажигания, происходит подача тока по первичную обмотку катушки, тем самым создается магнитное поле.
    2. Когда осуществляется запуск двигателя, на катушку стартера подается питание, и ротор начинает прокручивать коленчатый вал.
    3. Коленчатый вал при этом осуществляет проворачивание вала распределителя, который соединяется с бегунком.
    4. Как только осуществляется вращение вала с бегунком, это явление фиксирует датчик Холла (по выступу на валу), и передает соответствующий сигнал на коммутатор.
    5. При поступлении сигнала на коммутатор, происходит обесточивание первичной обмотки катушки (с низковольтной стороны).
    6. Во вторичной (высоковольтной) обмотке наводится мощный разряд порядка 25-30 кВ, передаваемый на подвижный контакт, находящийся на конце вала распределителя.
    7. Когда бегунок движется по кругу, то при этом он практически дотрагивается до контактов в крышке, между ними возникает искра, и происходит передача разряда высокого напряжения каждому из контактов по очереди.
    8. Этот разряд протекает по бронированным кабелям к электродам свечей зажигания.

    Наименование «бесконтактное» рассматриваемый механизм получил по причине подключения и отключения цепи первичной обмотки катушки коммутатором за счет выходного транзистора (без использования контактов).

    Плюсы и минусы системы

    Если принято решение поставить БСЗ на ВАЗ 2107 карбюраторного типа, то рекомендуется предварительно разобраться со всеми преимуществами и недостатками устройства. К плюсам рассматриваемого механизма относятся:

    1. Отсутствие контактов автоматически исключает необходимость их обслуживания. В итоге имеем более надежную систему, которая не нуждается в частом обслуживании.
    2. Стабильность распространения искры по цилиндрам, что обусловлено отсутствием размыкающего эффекта контактов кулачковым способом.
    3. Большой разряд в свече зажигания, величина которого достигает 25-30 кВ, в то время как в контактных модулях оно не превышает 12 кВ. Высокое напряжение способствует более сильной искре и улучшенному воспламенению ТВС, а также полному ее сгоранию.
    4. Упрощенный пуск двигателя при отрицательных температурах.

    Недостатков у данной системы намного меньше, и заключаются они в невозможности ремонта датчика Холла, который имеет относительно небольшой эксплуатационный ресурс до 50 тысяч км пробега. Кроме того, такая система стоит дороже, что обусловлено ее конструктивными особенностями.

    Что входит в комплект БЭЗ на ВАЗ 2107

    Чтобы переделать на ВАЗ 2107 систему зажигания из контактной в бесконтактную, потребуется приобрести комплект необходимого оборудования. Комплект БСЗ на ВАЗ 2107 стоит около 2,5-3 тысяч рублей. В комплектацию оборудования входят следующие элементы:

    1. Транзисторный коммутатор типа 3620.3734 с разъемом.
    2. Катушка зажигания типа 27.3705.
    3. Трамблер 38.3706.
    4. Соединительные провода с разъемами.

    При переделке понадобится также заменить свечи зажигания, зазор между электродами на которых должен быть 0,7-0,8 мм. Понадобится также комплект высоковольтных проводов (желательно покупать с силиконовой изоляцией).

    Комплектующие можно покупать по отдельности или набором. Если покупать устройство в наборе, тогда отличный вариант — это комплект БСЗВ.625-01.

    Что понадобится для установки БСЗ на семерку

    Первые комплекты БСЗ, которые устанавливались на инжекторные семерки, имели ненадежный коммутатор, часто выходящий из строя. При этом возникала необходимость его замены, пока производители не усовершенствовали систему. В итоге самой слабой деталью бесконтактного модуля зажигания является только датчик Холла.

    Чтобы произвести установку БСЗ на семерку, требуется предварительно подготовить не только комплект необходимого оборудования, но еще и инструменты. К таковым инструментам относятся:

    1. Набор отверток.
    2. Гаечные ключи рожкового типа на «8», «10», и «13».
    3. Плоскогубцы или пассатижи.
    4. Свечной ключ для замены свечей.
    5. Дрель для просверливания отверстий в кузове, при помощи которых будет осуществляться закрепление коммутатора.
    6. Ключ на «36» для вращения коленчатого вала.

    Когда все инструменты будут готовы к переделке, приступаем к работе. Стоит отметить, что установка не трудная, и вполне выполнима самостоятельно в домашних условиях.

    Инструкция по установке бесконтактной системы на семерку

    Манипуляции по переоборудования системы зажигания на ВАЗ 2107 с контактной на бесконтактную выполняются по следующему принципу:

    1. Для начала следует обесточить автомобиль, отсоединив клемму минус от АКБ.
    2. Отсоединить бронепровода от свечей.
    3. Вывинчиваются свечи зажигания, после чего ключом на «36» следует осуществить проворачивание коленчатого вала. Делается это для того, чтобы выставить поршень 1-го цилиндра в ВМТ. Чтобы определить, что поршень достиг верхней мертвой точки, следует воспользоваться отверткой. На шкиве коленчатого вала насечка должна находиться при этом на блоке цилиндров.
    4. Стальные защелки крышки распределительного устройства требуется отщелкнуть, после чего снять их вместе с проводами.
    5. На клапанной крышке мотора надо поставить отметку рядом с подвижным контактом бегунка.
    6. От трамблера отсоединяются все провода вместе с тонкой трубкой, соединяющей устройство со штуцером карбюратора.
    7. Используя гаечный ключ, требуется ослабить и вывинтить гайку, при помощи которой осуществляется прижимание юбки распределителя к БЦ.
    8. Старый трамблер необходимо снять, и при этом обратить внимание на прокладку, чтобы не потерять ее.
    9. Провода от катушки отсоединяются, запоминая их места расположения. Крепление катушки вывинчивается, и устройство демонтируется.
    10. На следующем этапе производится установка монтажного блока.
    11. Сделать отверстия, при помощи которых осуществить закрепление коммутатора.
    12. С нового трамблера демонтируется крышка, и располагается прокладка. Трамблер надо поставить в посадочное отверстие блока цилиндров, причем сделать это так, чтобы подвижный контакт расположился на уровне с верхней мертвой точкой, которая нарисована на крышке клапанов(бегунок должен смотреть в туже сторону, что и на старом трамблере).
    13. Осуществляется фиксация юбки распределителя.
    14. Катушка ставится на место старого устройства, и к ней подключаются клеммы с проводами от замка зажигания, а также тахометра и коммутатора.
    15. Провод от ЭБ первого контакта нужно присоединить к клемме катушки с маркировкой «К».
    16. Проводок от четвертого контакта подключается к клемме «Б».
    17. Свечи зажигания ввинчиваются на место, после чего можно подключить бронированные провода, и провод, подходящий к катушке.
    18. На завершающем этапе остается присоединить вакуумную трубку, и приступать к стадии регулировки зажигания.

    На этом установка электронного зажигания на ВАЗ 2107 завершена, и перед испытанием устройства, понадобится произвести предварительные регулировочные манипуляции.

    Регулировка ЭБСЗ на ВАЗ 2107

    Регулировка или настройка зажигания представляет собой установление шкива коленчатого вала по соответствующим меткам. Рассмотрим, как выставить зажигание на семерке с новой бесконтактной системой зажигания:

    1. Если используется тип топлива марки АИ-92, тогда за эталонную берется первая метка на крышке привода ГРМ. Если это АИ-95, тогда ориентируемся на среднюю метку.
    2. Ключом прокручивается коленвал до момента, пока отметка на шкиве не совпадет с риской на крышке.
    3. Снимаем крышку с трамблера, после чего бегунок должен смотреть на свечу 1-го цилиндра. Если это не так, тогда следует его провернуть до момента совпадения.
    4. Используя контрольную лампу, понадобится подключить ее один конец к выводу катушки «К», а второй к «массе».
    5. При включении зажигания надо смотреть на лампу. В случае, когда лампа будет гореть, то понадобится провернуть корпус распределителя в левую сторону до момента, пока она не погаснет.
    6. После того, как лампочка потухнет, осуществляем медленное вращение трамблера по направлению хода часовой стрелки до того момента, пока она не загорится.
    7. После этого необходимо зафиксировать гайку фиксации распределителя, закрепив крышку.

    На этом работы по настройке считаются завершенными. Как настроить зажигание на бесконтактном модуле, было детально рассмотрено. Остается выехать на автомобиле, и проверить работу мотора под нагрузкой. После проведенных работ можно обнаружить, как двигатель станет заводиться быстро, отчетливо отвечая на поворот ключа в замке зажигания.

    Принцип замены и настройки БСЗ не трудный, но при этом владелец автомобиля получает целый ряд преимуществ. Если вы все еще не перешли на бесконтактную систему зажигания, тогда пора это сделать прямо сейчас.

    Установка электронного зажигания на ВАЗ

    Некоторые владельцы классических автомобилей семейства ВАЗ 2101-07 постоянно стараются улучшить, доработать, добавить электроники и удобства. Одной из таких доработок — это установка бесконтактного электронного зажигания.

    Какое зажигание лучше: бесконтактное или контактное?

    Контактные зажигания устарели, но все же используются в старых автомобилях. На заднеприводных моделях Ваз бесконтактное впервые установили на 2107.

    Разберем отличия контактного от бесконтактного зажигания:

    Преимущества бесконтактного зажигания:

    • так как в распределителе нет контактной группы, искрообразование происходит четко;
    • высокий срок эксплуатации катушки;
    • при средних оборотах мотора БСЗ создает искру в 4 раза мощнее, чем контактное зажигание. Это особенно полезно, если свечи загрязнились, так как искра все равно будет вырабатываться;
    • отлично выполняет свои функции даже в мороз;
    • если напряжение в электросети низкое, то искрообразование все равно будет происходить;
    • благодаря мощной стабильной искре свечей, воспламенение топливно-воздушной смеси происходит быстрее;
    • если установлен БСЗ, то уменьшается расход топлива и повышается мощность мотора;
    • улучшается динамика разгона автомобиля;
    • БСЗ легче обслуживать, потому что в устройстве нет подвижных деталей.

    Устройство бесконтактной системы зажигания

    Устройство БСЗ для карбюраторных двигателей состоит из:

    1. Трамблер. Это устройство, которое отвечает за создание искры в нужный момент. Его еще называют распределителем системы зажигания.
    2. Высоковольтная катушка. Этот элемент в устройстве системы зажигания получает от аккумулятора низкое напряжение, преобразует его и подает высокое напряжение. Поэтому от него идут высоковольтные провода. Катушка состоит из двух обмоток. Первичная — из проводом большого сечения (соединяется с электрической частью авто посредством реле замка зажигания), вторичная — это много витков тонкой проволоки (соединяется высоковольтным проводом с трамблером).
    3. Коммутатор. Данный элемент системы бесконтактного зажигания отвечает образование искры. Простыми словами, коммутатор — это усилитель сигнала. Коммутатор есть только в системе зажигания ДВС с карбюратором. Кстати, самым лучшим карбюратором СОЛЕКС считается. На инжекторных Ваз 2107, как и на других — коммутатор не нужен, поскольку его функции выполняет контроллер бортового компьютера.
    4. Высоковольтная и обычная проводка. Проводка высоковольтного напряжения должны соответствовать требованиям мощной изоляции.
    5. Клеммы. Служат для соединений, должны быть прочными.

    Электронная и бесконтактная система зажигания — это одно и то же устройство. Получило название из-за отсутствия контактной группы в устройстве системы. В замке зажигания контактная группа тоже есть, которая является частой причиной отказа запуска двигателя.

    Устройство трамблера:
    • корпус;
    • вал;
    • кулачок;
    • подвижный контакт (бегунок).

    Схемы подключения электронного зажигания: Ваз 2101-Ваз 2107

    Схема бесконтактной системы зажигания для автомобилей ВАЗ:

    Как работает бесконтактное зажигание

    Последовательность и принцип работы БСЗ такой:

    1. Водитель поворачивает ключ замка зажигания.
    2. Цепь замкнулась и на первичную обмотку катушки зажигания подается постоянное напряжение от аккумулятора. Первичная обмотка под напряжением образует вокруг себя магнитное поле.
    3. При запуске стартера, он начинает вращать коленчатый вал ДВС и вращает вал, который находится внутри трамблера вместе с бегунком.
    4. Датчик холла фиксирует как вращается вал трамблера (по выступу на валу) и передает сигнал коммутатору.
    5. Электронный блок отключает поступление напряжения к первичной обмотке по сигналу датчика Холла.
    6. Когда цепь подачи напряжения прерывается, в этот момент появляется импульс высокого напряжения до 24 килоВольт во вторичной обмотке катушки, которое передается по толстому проводу на бегунок (подвижная часть трамблера).
    7. На крыше встроены неподвижные контакты. Бегунок бросает импульс на один из этих неподвижных контактов. От контакта, который получил импульс высокого напряжения, оно передается по высоковольтным проводам на свечи зажигания тех цилиндров, в которых поршни находятся в верхних мертвых точках.
    8. Во время подачи напряжения на свечу, в рабочей камере сгорания цилиндра уже есть топливо и воздух в сжатом состоянии для воспламенения.
    9. Бегунок трамблера вращается от искру всем свечам по определенной схеме последовательности: 1-3-4-2. В зависимости, от того как установить бегунок, зависит вся работа системы, раннее зажигание или позднее, определять мы научились в другом материале.
    10. Мотор автомобиля заводится.

    ЭСУД бывают взаимозаменяемы, а бывают и не ремонтнопригодны.

    Схема устаревшей системы зажигания ВАЗ (без коммутатора)

    1 — трамблер (распределитель); 2 — прерыватель; 3 — конденсатор; 4 — катушка зажигания (бобина); 5 — АКБ; 6 — замок зажигания; 7 — искры свечей зажигания.

    Такая схема в системах, где нет коммутатора. Разрыв цепи происходит механически с помощью прерывателя.

    Минусы контактного зажигания:
    1. Подгорают и окисляются контакты из-за чего мощность создания искры уменьшается.
    2. Есть быстроизнашивающиеся детали, которые рекомендуется менять через каждый 20 тыс. км. пробега.
    3. Преобразовываемая мощность в контактных системах до 18 килоВольт. У электронных или бесконтактных — до 24 килоВольт.
    Минусы бесконтактного зажигания:
    • Не ремонтируется датчик Холла. Рабочий эксплуатационный ресурс до 50 тыс. км. пробега.

    Выбор БСЗ

    При покупке нового БСЗ следует обратить внимание на наличие составляющих всего комплекта. В заводском комплекте должно быть:

      1. Трамблер (главный распределитель). Шифр для двигателей 1.5 и 1.6 — 38.37061. Для двигателей 1.3 номер будет 38.3706–01, потому что высота блока 1.3 мотора ниже, а вал трамблера короче.
      2. Коммутатор с номером 36.3734 или 3620.3734.
      3. Высоковольтная катушка (бобина). Маркировка 27.3705
      4. Тонкие провода с разъемами.

    По внешнему виду очень похож комплект БСЗ для машины ВАЗ 2121 «НИВА». Но лучше не ставить этот комплект на Ваз 2107 или на Ваз 2106, потому как характеристики «шестерки» и «семерки» сильно отличаются от «нивы». Марки трамблера для Нивы: 3810.3706 или 38.3706–10.

    Лучшим производителем электронной системы зажигания для старых авто ВАЗ является компания «СОАТЭ». База производственной мощности находится в городе Старый Оскол. По отзывам автовладельцев классических моделей БСЗ СОАТЭ отличный вариант.

    Установка бесконтактного зажигания Ваз 2107, 2106

    Чтобы установить БСЗ своими руками, потребуются следующие инструменты:

    • Отвертки (плоские и крестовые);
    • Ключи рожковые на 8, 10, 13 мм;
    • Пассатижи (плоскогубцы);
    • Свечной ключ;
    • Дрель или шуруповерт с диаметром сверла 3-3,5 мм. Придется просверлить два отверстия в кузове, чтобы закрепить коммутатор.
    • Спецключ для вращения коленвала ДВС или обычным рожковым на 30 мм.
    Смотровая яма для установки зажигания не потребуется. Вот, собственно, сам порядок действий по снятию старого контактного зажигания:
    1. Открыть капот, отсоединить аккумуляторную батарею и отсоединить высоковольтные провода от свечей.
    2. Открутить свечи зажигания.
    3. Вращать коленвал двигателя пока поршень в первом цилиндре не достигнет верхней мертвой точки (ВМТ). Длинной отверткой или проволокой можно проверить где находится поршень. Проследить, чтобы метка шкива коленвала ДВС совпадала с самой первой длинной меткой на блоке цилиндров.
    4. Отсоединить защелки крышки трамблера и снять ее с проводами. Начертить метку на клапанной крышке напротив бегунка.
    5. Отсоединить шланчик, идущий от карбюратора и все провода распределителя.
    6. Открутить гайку крепления и снять трамблер вместе с прокладкой.
    7. Открутить крепления катушки (запомнить какие провода куда крепятся) и снять ее.
    Порядок монтажа бесконтактного электронного зажигания на Ваз 2106-2107.
    1. Просверлить и прикрепить коммутатор рядом с катушкой. Но, не надо ставить под бачки с жидкостью.
    2. Снять крышку нового трамблера и надеть прокладку.
    3. Установить в посадочное место для трамблера так, чтобы подвижный контакт был напротив начерченной метки на клапанной крышке. Сразу до упора гайку не затягиваем.
    4. Установить новую катушку, где стояла старая. К клеммам бобины надо подсоединить провода от реле замка зажигания, тахометра, коммутатора. Провод от электронного блока под номером 1 подсоединяется к клемме катушки с обозначением «К», провод от 4-го контакта соединяем с клеммой катушки с обозначением «Б».
    5. Проверить зазоры свечей (должно быть 0,8-0,9 мм) и вкрутить по местам.
    6. Защелкнуть крышку трамблера и подсоединить высоковольтные провода (центральный от катушки и 4 провода на свечи). Провода к свечам подсоединяем строго по соответствию обозначениям.
    7. Подсоединить вакуумный шланчик.

    После установки в правильной последовательности, запускаем мотор и начинаем настраивать зажигание. Если после установки нового электронного бесконтактного зажигания двигатель не заводится, следует проверить правильность подключения проводов катушки и высоковольтных на свечи. Если провода в норме, то не совмещены метки.

    Установка электронного зажигания на видео на классические автомобили ВАЗ 2101-2107.

    В этом видео ражжеваны все нюансы.

    Как отрегулировать бесконтактное зажигание

    Перед настройкой зажигания на автомобилях ВАЗ 2101-2107, надо немного прогреть двигатель, не давая ему заглохнуть.

    Отрегулировать можно либо на слух, либо с помощью специального прибора, который называется стробоскоп для установки зажигания.Стробоскоп — это прибор, с помощью которого даже новичок может правильно выставить зажигание. Подробнее по настройке зажигания страбоскопом смотрите на видео.

    Установка бесконтактного зажигания на ВАЗ-2101

    ВАЗ-2101 был первой моделью сошедшей с конвейера АвтоВАЗа. На момент появления это был сравнительно современный автомобиль. Но на данный момент, когда выпуск данной модели был прекращен более 30 лет назад, 2101 безнадежно устарел. Хотя «первенец» ВАЗа до сих пор колесит по нашим дорогам.

    Владельцы данного авто все время стараются поддерживать в нем «жизнь», переделывая и перерабатывая некоторые элементы и системы. Одна из систем, которая однозначно на ВАЗ-2101 требует замены – это система зажигания.

    «Родное» зажигание на ВАЗ-2101 было контактным. В таком зажигании трамблер подавал искру на нужную свечу в момент размыкания контактной пары. Недостатком такого зажигания является надобность в периодичной проверке и регулировке зазора между контактами трамблера. К тому же в процессе эксплуатации не редки бывают подгорания контактов из-за чего качество работы системы значительно снижается. Из-за этого у каждого владельца ВАЗ-2101 имелся в инструментальном наборе алмазный надфиль, для периодической зачистки поверхности контактов.

    Преимущества бесконтактного зажигания

    На более новых моделях уже применяется бесконтактное зажигание, оно же электронное. В таком зажигании уже нет контактной пары, искра подается за счет бесконтактной работы датчика Холла, что обеспечивает значительное удобство эксплуатации. Такое зажигание значительно легче в обслуживании, да и работа его лучше контактной системы.

    Очень важным фактом является то, что на более новых моделях, использующих электронное зажигание, многие элементы унифицированы с той же «Копейкой». Ведь для быстрой наладки производства новой модели основой при создании выступали многие составные части предшествующих моделей, но с определенными доработками. Поэтому установка бесконтактного зажигания ВАЗ-2101 вполне возможна. Причем особо сложных работ в этом нет, и выполнить владельцу данного авто можно и самому в гаражных условиях.

    По сути, чтобы установить электронное зажигание на ВАЗ-2101 нужен лишь полный комплект элементов такого зажигания и в последствии правильно их соединить между собой. Ведь практически все посадочные места, а важен только трамблер, одинаковы как на контактной системе, так и бесконтактной. То есть, ничего в двигателе переделывать вообще не придется.

    При серьезном подходе к этому вопросу времени затрачено будет не так уж и много, 3-4 часов вполне будет достаточно, зато это в будущем сэкономит немало времени, которое затрачивалось на обслуживание контактной системы.

    Что понадобится для переоборудования системы зажигания

    Итак, чтобы установить бесконтактное зажигание на ВАЗ-2101 вначале потребуется приобрести все его составные части. Можно купить все элементы от более новой модели ВАЗ. Ниже будут указаны маркировки всех элементов, которые лучше использовать:

    • Коммутатор (модель K563.3734 ТУ11 КЖЩГ 023-94) включающий в себя также аварийный коммутатор (модель K562.3734). По сути это два отдельных коммутатора соединенных воедино. Наличие аварийного коммутатора обеспечит работоспособность системы даже при выходе из строя основного;
    • Комплект свечей (модель А17ДВР или их аналоги);
    • Датчик-распределитель, он же трамблер (модель 38.3706);
    • Катушка зажигания с разомкнутым магнитопроводом (модель 27.3705);
    • Жгут проводов с фишками для подключения;
    • Провода высокого напряжения с наконечниками (если «родные» провода в отличном состоянии, покупать новые необязательно);

    Важно при покупке трамблера проследить, чтобы не продали под видом нужного распределитель модели 3810.3706. Данный трамблер используется на «Ниве», по виду указанные модели идентичны, но «Нивовский» обладает другими рабочими характеристиками, с частности центробежного регулятора и вакуумного регулятора.

    Также, чтобы бесконтактная система зажигания ВАЗ-2101 «прижилась» на Вашем авто, потребуется наличие определенного инструмента:

    • Свечной ключ;
    • Ключи рожковые (на 8, 10, 11, 12, 13);
    • Пассатижи;
    • Набор щупов (нужны будут размерами 0,7-0,8);

    Установка элементов зажигания

    Имея все это в сборе, можно приступать к установке. Имеется определенная схема, бесконтактное зажигание ВАЗ-2101 по которой и монтируется, но не обязательно ей следовать, порядок работ можно и менять, важен лишь конечный результат.

    Итак, монтируем бесконтактное электронное зажигание ВАЗ-2101:

    1. Выкручиваем свечным ключом старые свечи, а на место их устанавливаем новые, предварительно проверив и установив на них зазор между электродами в 0,7-0,8 мм;
    2. Устанавливаем коммутатор. Поскольку посадочного места для него не предусмотрено, но выбрать его придется самому. Лучшим местом для установки считается задняя стенка моторного отсека. Там и найдется нужная по размерам площадка, и мешать в дальнейшем коммутатор не будет, главное, чтобы доступ к нему был легким. Для закрепления можно использовать дрель, для сверления отверстий. Затем коммутатор крепиться болтиками и гайками. Но можно и закрепить его при помощи саморезов. Важным условием является максимальное прилегание коммутатора к поверхности, чтобы лучше обеспечить его охлаждение.
    3. На «родном» трамблере снимаем крышку и проворачиваем коленчатый вал, пока бегунок не станет в положение, соответствующее ВМТ первого цилиндра. Дополнительно следует проверить совпадение меток на шкиве колен. вала с рисками на крышке привода ГРМ. Метка шкива должна совпадать со средней риской.
    4. Откручиваем крепление «родного» трамблера и извлекаем его. На новом бесконтактном трамблере перед установкой тоже снимаем крышку и устанавливаем бегунок в положение, которое идентично положению на старом. После чего ставим его на место извлеченного и наживляем гайку его крепления, но не затягиваем.
    5. Сбоку на бесконтактном трамблере установлен датчик Холла, который нужно правильно установить. Для этого вращаем корпус трамблера, пока его центральный электрод не совпадет с краем ближнего технологического окна, от которого и зависит начало подачи искры. После установки датчика Холла в нужное положение, затягиваем крепление трамблера.
    6. Попускаем крепление катушки зажигания, предварительно от нее отсоединив провод высокого напряжения, идущий на трамблер. Остальные провода отсоединять от нее не нужно. На место «родной» катушки устанавливаем новую и закрепляем ее.

    На этом бесконтактная система зажигания ВАЗ-2101 считается установленной, но остается еще правильно совершить подключение, чтобы она заработала.

    Подключение

    Вначале соединяем проводкой с фишками коммутатор и трамблер. Там все просто, попутать стороны установки невозможно будет, поскольку и на трамблере и на коммутаторе есть направляющие, которые дадут подсоединить фишки только в правильном положении.

    Черный провод, выходящий от коммутатора должен быть закреплен на массу. Контакт этого провода с кузовом должен быть очень хорошим, поэтому не помешает зачистить кузов в месте крепления от краски.

    Красный провод, идущий от коммутатора присоединяется к установленной на авто катушке зажигания, к выводу «К». Со старой катушки отсоединяем два провода, подсоединенных к выводу «Б». Если проводка на авто не менялась, то эти провода имеют синий и голубой с черной прожилкой окрасы.

    При подсоединении к выводам новой катушки, не стоит ориентироваться на старую. Дело в том, что в новой катушке эти выводы имеют зеркальное положение по сравнению со старой. Это нужно учитывать, чтобы не перепутать.

    Устанавливаем на трамблер крышку и подсоединяем все провода высокого напряжения. Также от карбюратора подсоединяется трубопровод, идущий на вакуумный регулятор. На этом можно считать, что бесконтактное зажигание на 2101 полностью установлено и подключено.

    Если бесконтактное зажигание ВАЗ-2101 установлено правильно, то автомобиль должен завестись без проблем и устойчиво работать на всех режимах.

    Возможные неисправности

    Если авто не запустилось, следует вначале проверить правильность подсоединения проводки. Также можно выкрутить свечи и проверить наличие искры.

    Вполне возможно, при установке неправильно был выставлен трамблер, в частности, датчик Холла свои центром не совпадал с краем технологического отверстия, в итоге нарушен момент искрообразования.

    Чтобы устранить неисправность, следует по новой произвести регулировку с предварительной установкой меток на шкиве с рисками на крышке, выставление положения бегунка, а после уже устанавливать датчик Холла.

    Возможно также, что бесконтактное зажигание ВАЗ-2101 не работает потому, что один из составных элементов попросту неисправен. Поэтому перед установкой желательно коммутатор, трамблер и катушку проверить на авто, оснащенном такой системой зажигания.

    Рекомендуемое видео по данной теме

    Школа авторемонта – Ремонт автомобиля своими руками

    Установка бесконтактного электронного зажигания на автомобили Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика

    На сегодняшний день, уже многие владельцы Классики ( Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107 ) установили на свои авто бесконтактное электронное зажигание. И это естественно. Преимущества бесконтактного зажигания очевидны и проверены на практике. Например: простота установки и настройки, надежность и точность работы, значительное улучшение запуска двигателя в холодное время года. Как мне кажется, не плохой получается список «плюсов»!? И если Вы не консерватор, Вас порядком достали «причуды» контактной пары и по определенным причинам, Вы еще не решились на покупку комплекта бесконтактного зажигания, то эта статья ( я надеюсь ) поможет Вам сделать последний шаг. Так как, на самом деле, больших сложностей и проблем при установке «обновки» у Вас не должно появиться. Как мне, например, кажется, самая большая проблема – это сама покупка комплекта. Ведь, надо себя заставить расстаться с кругленькой суммой ;)))

    Теперь от вступления, перейдем к главному. Выбор, покупка и установка на любимую и непобедимую Классику ( Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107 ) комплекта бесконтактного электронного зажигания.

    Выбор и покупка: от себя могу посоветовать остановиться на комплекте бесконтактного зажигания российского производства город Старый Оскол – смотрим фото 1. В коробке находим – катушку, коммутатор, распределитель и жгут проводов ( фото 2 ). По качеству, этот комплект считается одним из самых лучших. Правда и цена, «кусается»))) Так же, посмотрите, какой блок двигателя у Вас стоит, так как распределители идут двух видов ( отличаются длинной вала ) – для двигателя Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105 и Ваз-2103, Ваз-2106, Ваз-2107.

    Готовимся к установке – дрель, сверло и пара саморезов ( для катушки в моторном отсеке предусмотрены стандартное место крепежа, а вот коммутатор придется крепить самостоятельно ), рожковый ключ на 13, накидные или торцовые ключи на 8 и 10. Для того, чтобы поставить двигатель на метку «ВМТ» понадобиться ключ на 38.

    Можем приступать к замене:

    Берем ключ на 38 и крутим гайку храповика до совпадения меток на шкиве коленвала и передней крышки двигателя, то есть устанавливаем двигатель на метку «ВМТ» ( фото 3 ).

    Запоминаем расположение распределителя и бегунка, в такое положение будет ставиться новый распределитель. В моем случае, бегунок повернут к клапанной крышке и «стоит на четвертый цилиндр» по крышке распределителя ( фото 4 ). Это его правильное положение.

    Так же, находим на катушке, метку Б+ и запоминаем какие провода к ней прикручиваются ( фото 5 ). После чего откручиваем и снимаем катушку.

    Ключом на 13 откручиваем гайку замка распределителя и снимаем его. Стараемся не потерять прокладку – фото 6.

    Закрепляем коммутатор, прикручиваем черный провод «на массу» ( фото 7 ). Устанавливаем и закрепляем к кузову катушку. Стандартные провода подключаем на соответственные клеммы ( обращаем внимание на расположение клемм Б и К на новой катушке – фото 8). Провода с коммутатора – с меткой + на клемму Б, второй провод на клемму К – фото 9.

    Устанавливаем распределитель, гайку замка полностью не затягиваем. Подключаем провода от коммутатора к распределителю ( фото 10 ). Проверяем положение распределителя и бегунка ( фото 11 ), надеваем крышку и подключаем провода в порядке 1-3-4-2 ( фото 12 ).

    После, того как все закрепили, можем запускать двигатель и приступать к регулировке зажигания «на слух». Но если у Вас есть стробоскоп, можете им воспользоваться))) . Для этого, на работающем двигателе, медленно крутим распределитель ( гайку замка, мы для этого и не затягивали ) «вперед-назад» ( фото 13 ) и ищем среднее положение, в котором обороты двигателя будут самыми высокими и ровными.

    При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

    Понравилась статья? Поделись ею на своей странице!

    Читайте также:

    • Замена заднего тормозного шланга на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107
    • Замена сайлентблоков передних (нижних и верхних) рычагов на автомобилях ВАЗ-2101, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107
    • Замена задних пружин на автомобилях ВАЗ-2101, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Классика

    Комментарии

    Показано комментариев: 10.
    Всего: 82.

    Алексей

    Добрый день! Можно ли заменить 7 контактный коммутатор на 6 контактный? Если можно, то что для этого потребуется? Спасибо!

    Ivan

    2 авг. 2017 20:19

    #

    Заменить можно. А почему нельзя? На БСЗ автомобилей ВАЗ 2101-2107 как раз и используется коммутатор с 6 контактами. Поэтому должно быть всё в порядке. А коммутатор на 7 контактов в основном идёт на ВАЗ 2109-2115 с тахометром. Так как седьмой контакт – это контакт для электронного тахометра.

    Отличная статья! Но! Но на седьмом фото косяк. Нельзя прикручивать массовый провод разъёма коммутатора саморезом. Получается не очень надёжный контакт, через год – два начнутся проблемы с зажиганием. Поэтому только под болт или гайку.

    sergey

    с учетом детонации угол зажигания около 20гр, хотя авто едет нормально дерганий на прогретой нет (если б сам не ставил зажигание и не знал бы что такой угол). может ли растянутая цепь быть причиной большого угла?

    стас: Здравствуйте. Почему на новом трамблёре контакты горят. Почистишь их шкуркой, вроде нормально, через пять минут опять машина дёргает и контакты в налёте.

    Основные причины подгорания контактов в распределителе: не исправные свечи зажигания, подгоревшие броне провода и “пробитый” конденсатор на распределителе зажигания. Проверьте сначала свечи и провода, если с ними все ок, то тогда замените конденсатор.

    стас

    18 авг. 2015 19:17

    #

    Здравствуйте. Почему на новом трамблёре контакты горят. Почистишь их шкуркой, вроде нормально, через пять минут опять машина дёргает и контакты в налёте.

    bongacams-ru.com

    Игор: Здравствуйте, электронное зажигание ВАЗ 2101, заводка авто с полуоборота, 10-15 мин езды, глушу машину, потом заводится долго. Нужно стартовать, но не заводится. Подскажите в чем проблема ?

    При заводе автомобиля на горячую – при заводе ставь нейтралку и с выжатой педалью газа заводись

    noname: А цена комплекта и где заказать? И почему катушку надо другую, от контактного, что не подходит? Зачем при совпадении меток шкива и блока запоминать куда смотрит бегунок. Это же ведь и так должно быть ясно

    Катушки контактной и бесконтактной системы зажигания разные – по мощности, поэтому не взаимозаменяемы.
    Что должно быть ясно? Если человек до этого момента ни разу не снимал распределитель, а сейчас решил в первый раз все сделать самостоятельно и ему должно быть все ясно? Интересно… Тогда получается с выставкой зажигания можно не заморачиваться?

    noname

    18 мая 2015 00:45

    #

    А цена комплекта и где заказать? И почему катушку надо другую, от контактного, что не подходит? Зачем при совпадении меток шкива и блока запоминать куда смотрит бегунок. Это же ведь и так должно быть ясно

    Игор

    12 марта 2015 15:57

    #

    Здравствуйте, электронное зажигание ВАЗ 2101, заводка авто с полуоборота, 10-15 мин езды, глушу машину, потом заводится долго. Нужно стартовать, но не заводится. Подскажите в чем проблема ?

    Посетитель: скажите пожалуйста:
    1)Коммутатор (фото 7) с диодом стоит. Как выглядит распределитель?
    2)Снял аккумулятор и занес в теплое место. Будет лучше заводится в мороз правильно?
    3)Не смог открыть багажник потому что примерз уплотнитель. Кулаком побил края крышки и открыл. С перепугу смазал уплотнитель маслом (подсолнечным) что бы не примерзал. Правильно?
    Спасибо.

    1. Внешне распределители отличить трудно. Снимите крышку распределителя, если Вы не увидите контактной пары и картинка будет такой же как на фото 11, то это распределитель электронного зажигания.
    2. Да, все верно. Это значительно облегчит жизнь (зимовку) Вашему аккумулятору и как следствие облегчит утренний запуск двигателя.
    3. Можно и так. В продаже есть еще смазки на силиконовой основе, для резиновых уплотнителей.

    • «
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • »

    Схема электронного зажигания ваз 2107

    Схема соединений бесконтактной системы зажигания (БСЖ) автомобилей ВАЗ 2104, 2105, 2107 и их модификаций.

    Схема бесконтактной системы зажигания ВАЗ 2104, 2105, 2107

    Элементы схемы бесконтактной системы зажигания автомобилей ВАЗ 2104, 2105, 2107

    1. Генератор.
    2. Аккумулятор.
    3. Монтажный блок предохранителей и реле.
    4. Катушка зажигания.
    5. Коммутатор.
    6. Датчик Холла.
    7. Распределитель зажигания (трамблер).
    8. Высоковольтные провода (бронепровода).
    9. Реле зажигания.
    10. Замок зажигания.
    11. Свечи зажигания.

    Примечания и дополнения

    — Бесконтактная система зажигания устанавливается на автомобили ВАЗ 2104, 2105, 2107 взамен штатной — контактной и требует иных деталей и подключения.

    Установка бесконтактного электронного зажигания на автомобили Ваз 2101-2107, или просто Классика

    – Данная информация будет интересна тому, кто хочет установить у себя на машине бесконтактную систему зажигания.
    -Внизу представлены фото по порядку объяснения !

    + Что вам понадобится ! +
    1. Коммутатор :
    Я рекомендую коммутатор K563.3734 ТУ11 КЖЩГ 023-94 Коммутатор аварийный K562.3734
    Коммутатор фактически содержит в себе два изделия — основной блок и резервный. Резервный блок позволяет продолжить движение при отказе как основного блока, так и датчика Холла.

    2. Свечи :
    Комплект свечей типа А17ДВР или другой отечественный или зарубежный аналог

    3. Катушка зажигания :
    Катушка зажигания типа 27.3705 с разомкнутым магнитопроводом.

    4. Датчик-распределитель зажигания :
    Бесконтактный трамблер с маркировкой 38.3706. Под видом классического, продают трамблер от Нивы. У него маркировка 3810.3706. Внешне он точно такой же, но отличается другими характеристиками центробежного регулятора и другим вакуумником. Покупать такой настойчиво не рекомендуется!

    5. Жгут проводов !

    6. Высоковольтные провода :
    Из недорогих я рекомендую силиконовые провода TESLA или ЦЕЗАРЬ.

    +Если у вас хорошие провода и свечи то их можно не менять +

    + Из инструмента вам понадобится +
    1. Свечной ключ
    2. Ключи на 8, 10, 12, 13
    3. Щуп на 0,7-0,8 мм.
    4. Дрель
    5. Стробоскоп

    1.Меняем свечи на новые, предварительно установив зазор 0,7-0,8 мм.

    2.Устанавливаем коммутатор. Наиболее удачное место установки коммутатора на классике, на мой взгляд, показан на картинке.
    Для этого сверлим 2 дырки и прикручиваем коммутатор к брызговику аварийным коммутатором вверх. Радиатор коммутатора должен, как можно больше по площади соприкасаться с кузовом, для лучшей теплоотдачи. Коммутатор так же можно прикрутить с помощью саморезов.

    3. Снимаем крышку трамблёра и поворачиваем коленвал до тех пор пока бегунок не будет повёрнут в сторону 1-го цилиндра на трамблёре, а метка на шкиве коленчатого вала и средняя метка на крышке механизма газораспределения примерно совпадут. Ключом на 13 отворачиваем старый трамблёр и вынимаем его. Берём новый трамблёр, снимаем с него крышку и, поворачивая шток вращаем его до тех пор пока бегунок не будет повёрнут в сторону 1-го цилиндра, как на старом трамблёре. Вставляем новый трамблер и слегка наживляем гайку на 13. После этого у вас должно быть примерно так, как показано на рисунках.Далее, поворачивая трамблер вокруг своей оси распологаем его так, чтобы центр датчика Холла совпадал с краем начала выреза окна в экране. на картинках показан датчик Холла, а не так, как его надо располагать!)После того как вы установите трамблёр так, чтобы центр датчика Холла совпадал с краем начала выреза окна в экране, можете затягивать гайку крепления трамблёра.

    4. Меняем катушку зажигания
    Для этого отворачиваем сначала старую катушку, не отворачивая от её клемм провода, приворачиваем новую катушку, берём жгут проводов подсоединяем разъёмы к коммутатору и распределителю зажигания. Чёрный провод присоединяем к массе (эта клемма должна иметь очень хороший контакт с кузовом), красный провод подсоединяем к клемме “К” на новой катушке зажигания, так же к этой клемме подсоединяем коричневый провод от тахометра, снятый со старой катушки зажигания. К клемме “Б” на новой катушке зажигания присоединяем синий провод и “голубой с чёрным”, снятый с клеммы “Б” старой катушки зажигания. Следует отметить, что клеммы “К” и “Б” расположены несимметрично на классической катушке и катушке типа 27.3705.

    5. Одеваем крышку трамблёра и высоковольтные провода.

    +6. Проверяем все крепления и можем заводить машину. Если машина не заводится. Наиболее распространенные причины !
    1. Неисправен коммутатор.
    2. Неисправна катушка зажигания
    3. Неисправен датчик Холла
    4. Обрыв в жгуте проводов, либо они перепутаны
    5. Устанавливать трамблёр нужно так, чтобы центр датчика Холла совпадал с краем начала выреза окна в экране.
    6. Сбито зажигание.
    7. Перепутана установка высоковольтных проводов.
    8. Перепутана установка проводов на катушке зажигания.
    9. Неисправные свечи или неправильно установленный зазор.

    Если кто то что то не понял есть ссылка на видео :

    0 0 голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
