Тюнинг выхлопной системы. Часть 1. Правильный выхлоп на 51 трубе.

Добрый вечер, дорогие гости моего проекта) сегодня я хочу рассказать Вам о том какой выхлоп я поставил для своей ласточки. И почему.
Началось все с того, что мой одноклубник Ильфат продал свою 13 и отдал мне свою банку. За что огромное ему спасибо) а банка не простая)

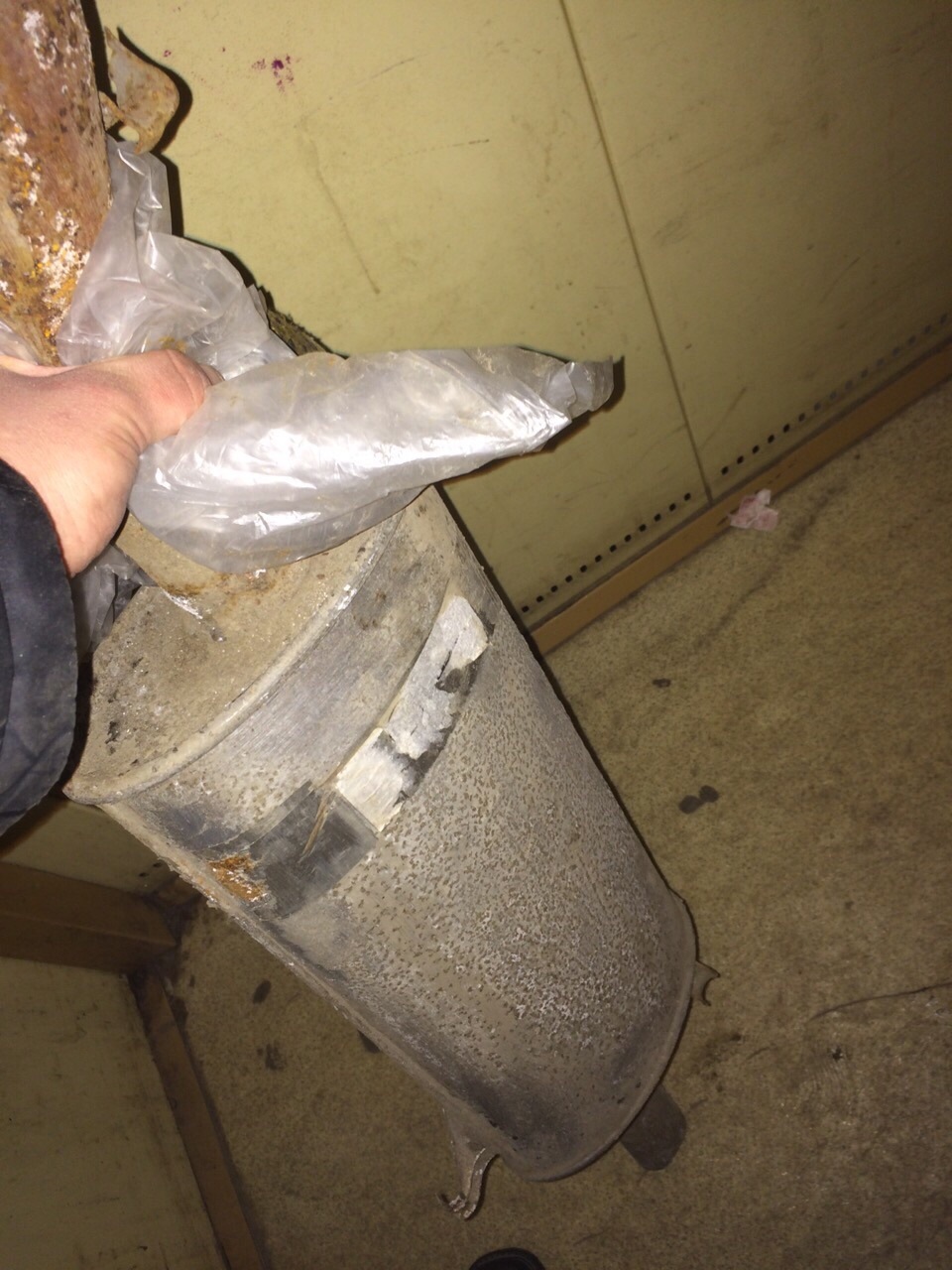

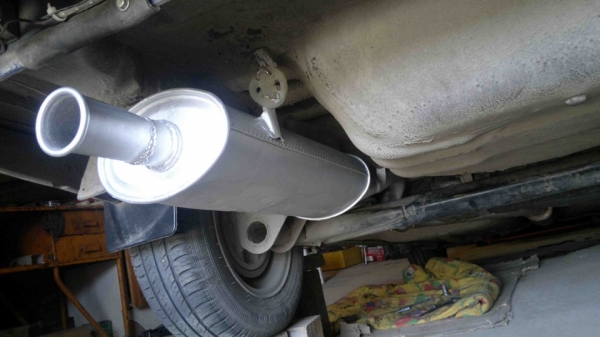

Банка от Ауди, босал, на 51 трубе. Для атмо самое оно. Считается самой тихой, но самый добротный звук. Она даже не ржавела( только гусь который переварили). И она лежала и ждала своего часа.

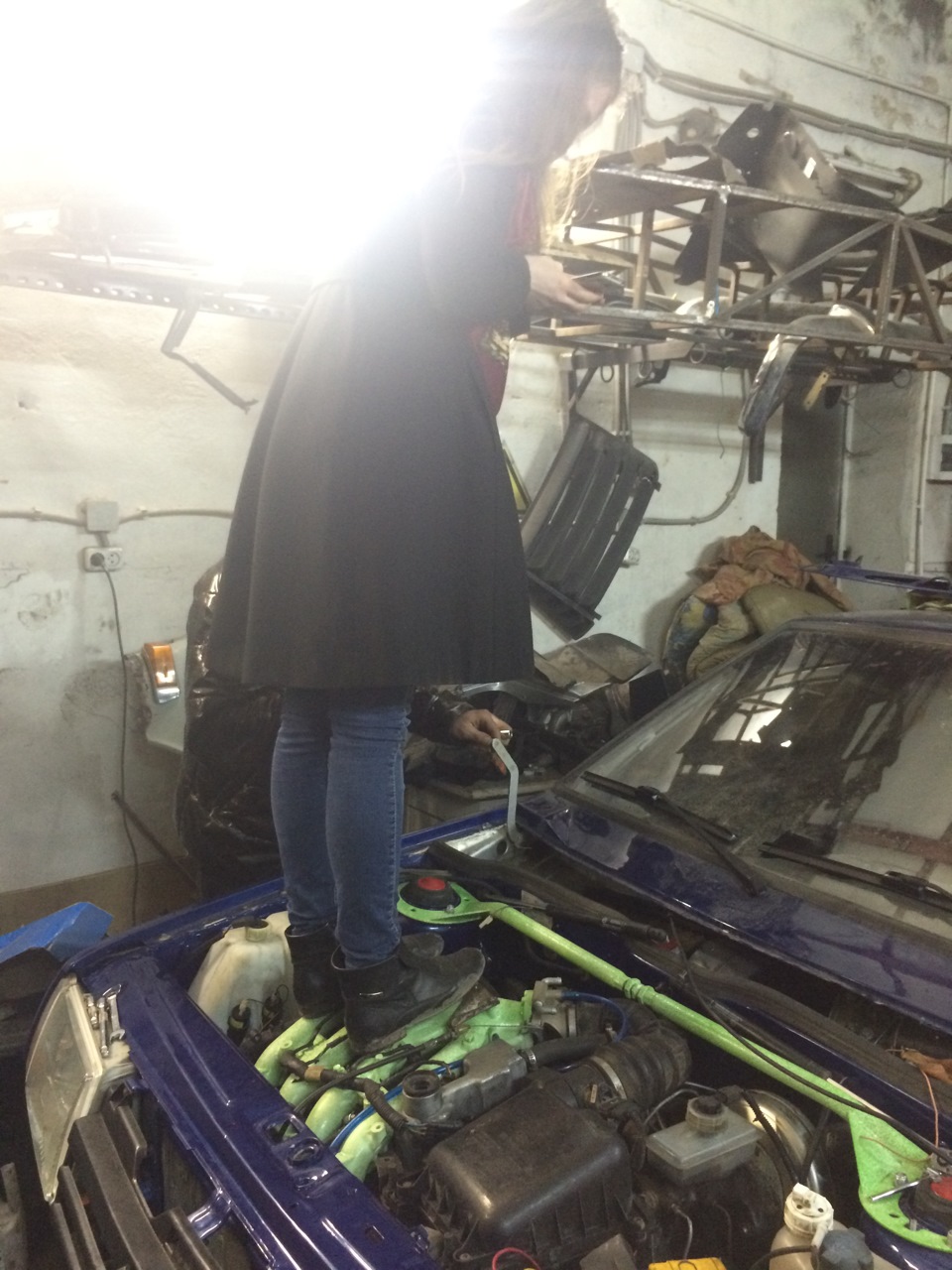

Потом установка мотора была закончена и я решил сразу поставить выхлоп по уму)

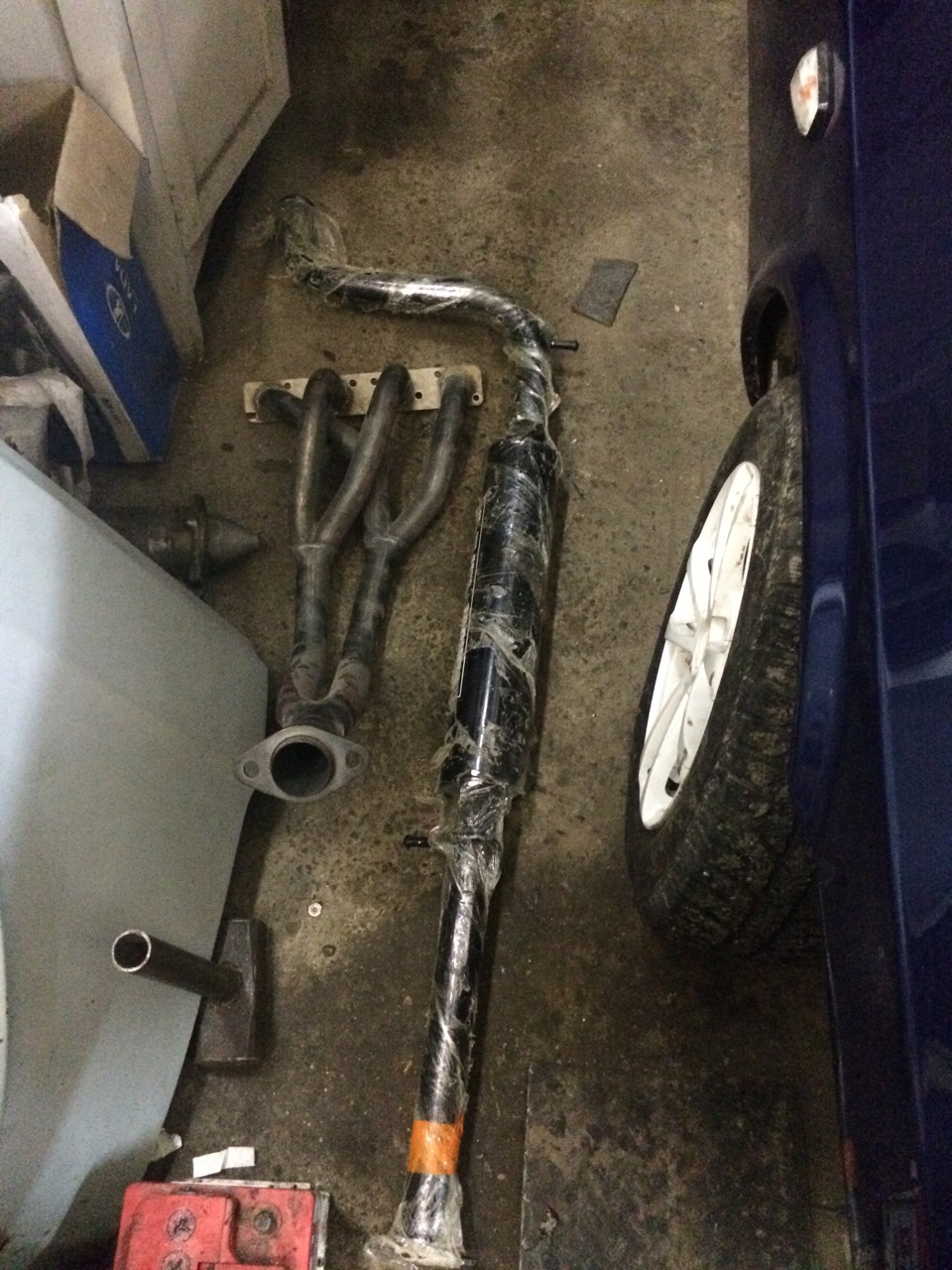

Взяли то, что было в наличии, а именно: паук для гранты, резонатор калина.
Мы долго думали отличается ли паук гранты от остальных. И итог как Вы думаете?
Вот подсказка))

Как понятно по фото просто закрутить нам не удалось) пришлось прибегнуть к помощи, а то упирался гад в привод. И уперся в стабилизатор, так как на Гранте тунель в другом месте, лечится установкой спорт или приора стаб. А можно просто забить, Так как особо не мешает)

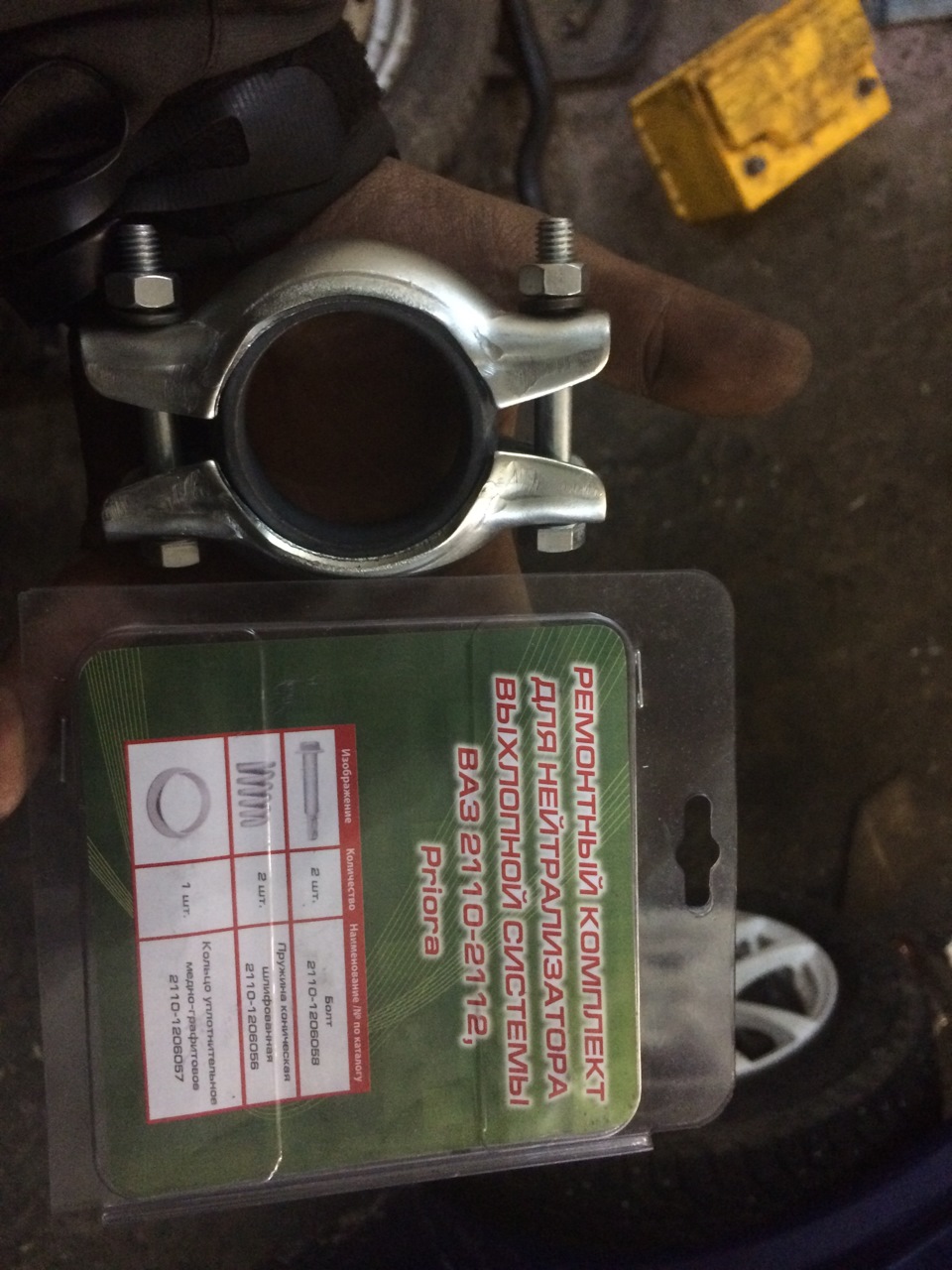

Так же купили расходники для установки

Для банки от калины 51 диаметр, а для паука от 2110- приора.
И еще для установки 4-2-1 нам надо патрубок печки внутренний.

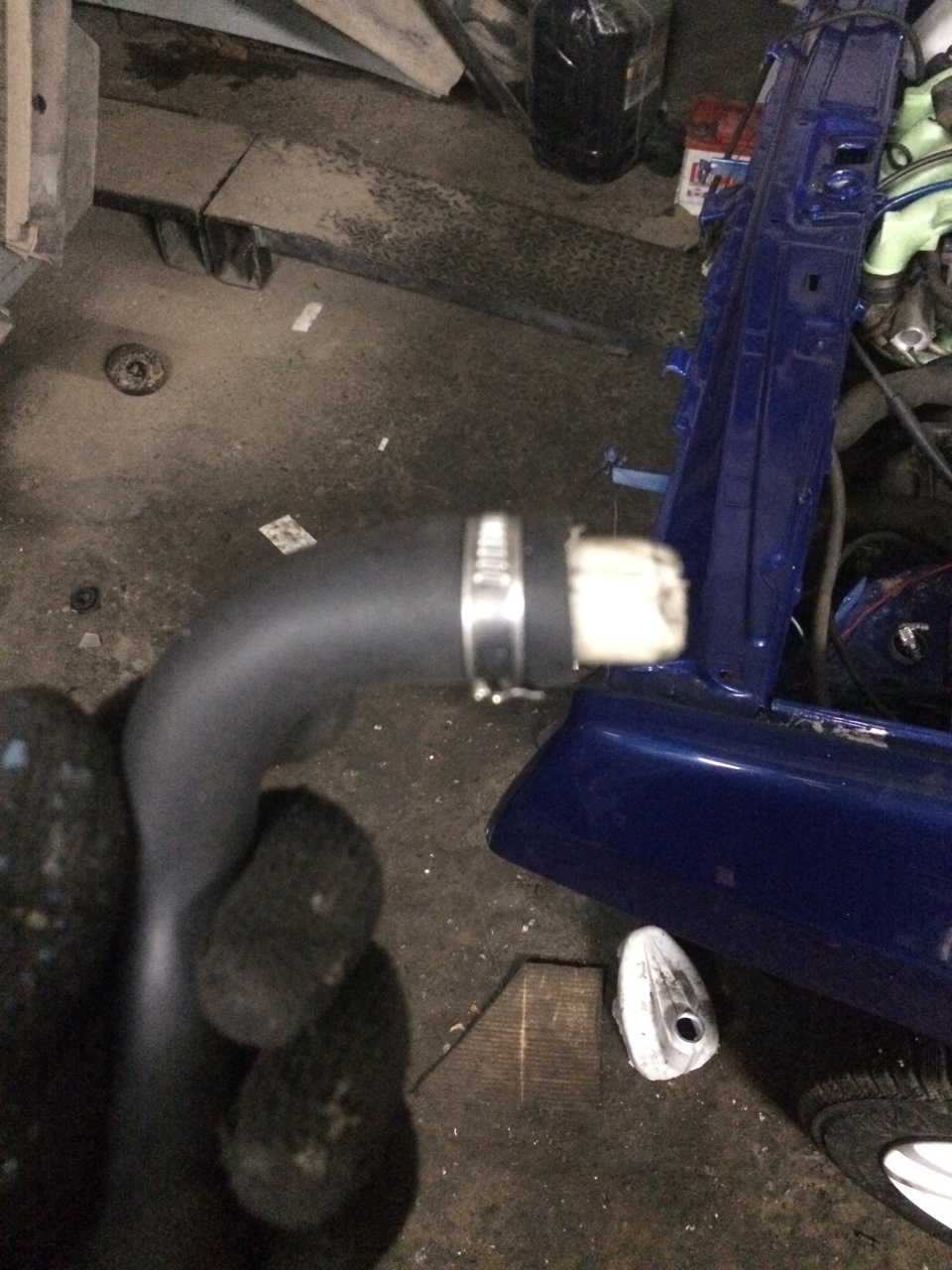

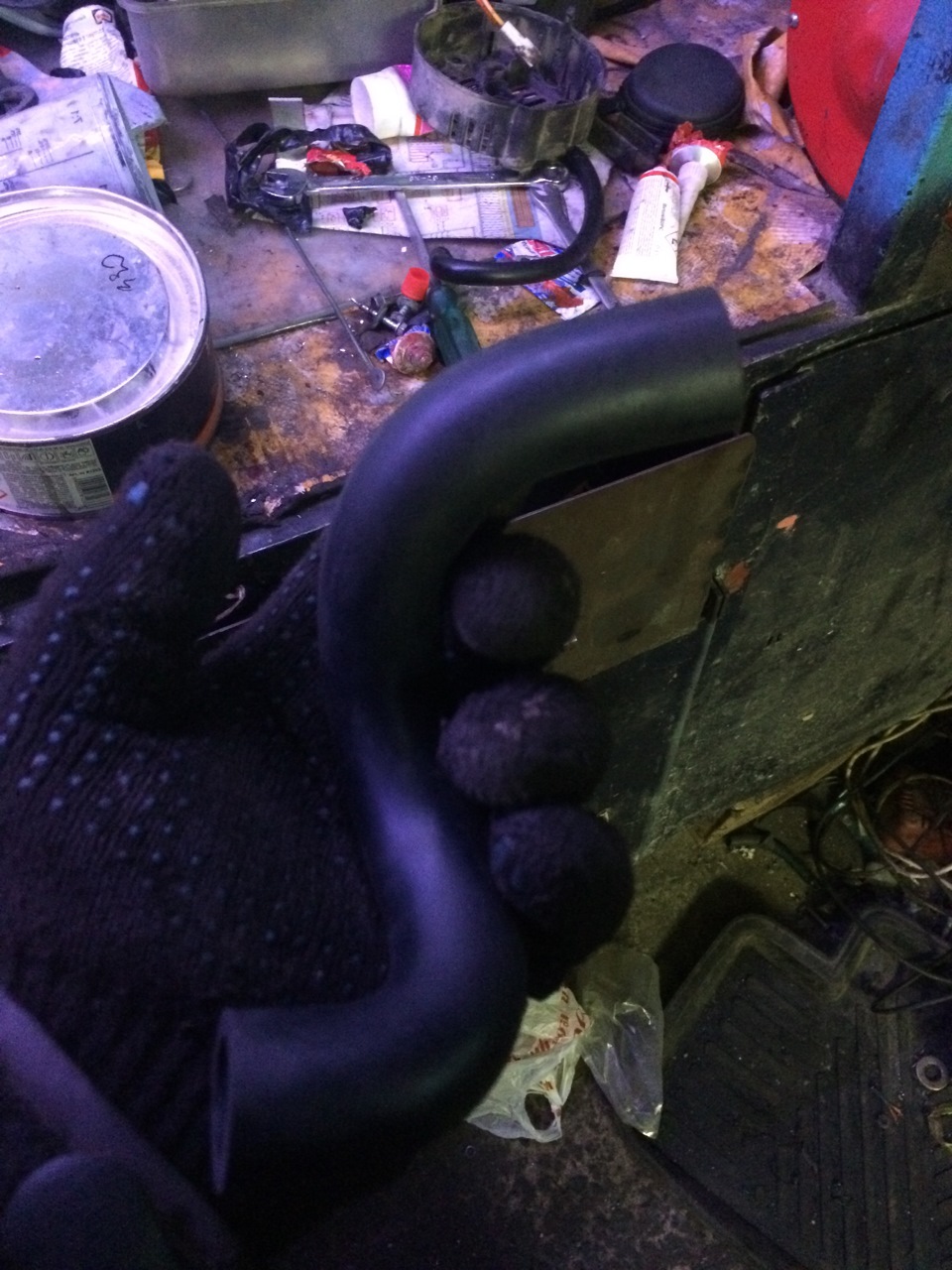

Делаем из него такой

и соединяем его с правым патрубком печки, так мы меняем угол. И об у нас не задивает выхлоп. Лайфхак так сказать) спасибо Marisss за подсказку)) звук получился как я и хотел, до 2700 вообще спокойный, а потом добротный. Просто я терпеть не могу громкий выхлоп, как говорится каждому свое. сниму видео добавлю позже)

Система выпуска отработанных газов ВАЗ 2109 (21099) – устройство, ремонт, тюнинг

Конструктивно система отвода выхлопных газов является практически полным аналогом той системы, которой оснащался предшественник семейства ВАЗ 2109 – автомобиль ВАЗ 2108. Единственным и основным отличием является наличие на ВАЗ 2109 каталитического нейтрализатора.

Правда, следует отметить, что правильная работа катализатора напрямую зависит от соотношения воздуха и топлива, которые подаются в цилиндры силового агрегата. В этой связи, данным элементом оснащаются только те модели семейства ВАЗ 2109, которые оборудуются системой впрыска топливной смеси.

Схематично выхлопная система «девятки» состоит из таких элементов как: приемная труба, катализатор, дополнительный глушитель, основной глушитель. Следует обратить внимание, что в приемной трубе установлен лямбда-зонд, который по составу выхлопных газов контролирует состав топливной смеси, подаваемой в цилиндры двигателя.

К катализатору дополнительный глушитель крепится при помощи стяжного хомута. Аналогичным образом к дополнительному глушителю подсоединен и основной глушитель. Система в сборе находится в подвешенном состоянии за счет крепежных резиновых подвесов, которые фиксируются к 5-ти кронштейнам, расположенных на кузове.

Ремонт системы выпуска своими руками

Снятие/установка главного глушителя

Для выполнения данной работы нам потребуются следующие инструменты: довольно глубокая головка на 13, ключ-трещетка, а также накидной ключ на 13. Работу выполняем на эстакаде или смотровой яме. Важный момент: с целью обеспечения безопасности, любые работы над выхлопной системой следует выполнять только после полного остывания всех деталей. К слову, этим правилом следует руководствоваться при любом ремонте, вне зависимости от того идет ли речь о выхлопной системе ВАЗ 2106, или о системе выпуска каких-либо более современных машин ВАЗ

Что ж, приступим непосредственно к процессу снятия основного глушителя. Прежде всего, нам потребуется разъединить основной глушитель от резонатора.

Для этого необходимо открутить болт стяжного хомута: накидным ключом удерживаем гайку от проворачивания, а трещеткой откручиваем сам болт. Если крепеж сильно окислился перед демонтажем можно обработать его ВД-40.

Удалив болт, разъединяем хомут и снимаем его. Теперь главный глушитель полностью отсоединен от резонатора.

Далее снимаем переднюю часть глушителя с передней резиновой подвески. Затем снимаем его с задних подвесок и вынимаем наружу. Вот собственно и все. Новый глушитель устанавливаем в порядке обратном снятию.

Замена дополнительного глушителя

Процесс работы выглядит следующим образом:

1. Откручиваем хомут, соединяющий дополнительный глушитель с основным, вынимаем болты и снимаем его;

2. Отсоединяем дополнительный глушитель от катализатора. Для этого нам потребуется два накидных ключа: одним удерживаем гайки от проворачивания, а другим откручиваем болты;

3. После того, как входная выходная трубы отсоединены, слегка приподнимаем глушитель и отсоединяем его от резиновых подвесок. Если вручную отсоединить подвески не получается, поддеваем их отверткой.

Установка новой детали осуществляется в обратном порядке.

Замена каталитического нейтрализатора

Катализатор выходит из строя достаточно редко, однако, все же это встречается, особенно после очень длительной эксплуатации автомобиля. Для снятия, пришедшего в негодность катализатора, потребуется два накидных ключа на 13.

Важный момент: в процессе своей работы нейтрализатор разогревается до температуры более 600 °С. Именно поэтому остывает он несколько дольше, чем остальные элементы выхлопной системы. Перед началом работы следует обязательно дождаться полного остывания.

Для начала откручиваем болты крепления катализатора к дополнительному глушителю: одним ключом удерживаем болты от проворачивания, а вторым – откручиваем гайки. Снимаем болты с шайбами.

Аналогичным образом откручиваем болты, при помощи которых катализатор закреплен к приемной трубе. Придерживая деталь, вынимаем болты с пружинными шайбами. Вынимаем катализатор из-под автомобиля.

Тюнинг выпускной системы ВАЗ 2109 (099)

В большинстве своем тюнинг системы выпуска на автомобилях модельного ряда ВАЗ 2109 подразумевает установку вместо штатной системы прямоточной. Именно о ней мы и поговорим. Но, для начала, кратко разберем теоретическую сторону вопроса.

Несколько слов о теории прямотока для ВАЗ 2109

Известно, что за выпускным коллектором возникает обратное давление отработанных газов. Это давление мешает повышению мощности силового агрегата, а поэтому оно должно быть уменьшено насколько это возможно. Другими словами: если снизить уровень обратного давления, то существенно повысится эффективность выброса отработанных газов из камеры сгорания, что соответственно позволит нагнетать в нее больший объем топливной смеси. В свою очередь, чем большее количество топливной смеси поступит в цилиндр, тем большую мощность он сможет развить.

Основной задачей прямоточной системы является максимальное снижение потерь на выходе. Таким образом, за счет «прямотока» автомобиль гораздо быстрее реагирует при воздействии на педаль газа и обладает большим крутящим моментом.

Конструктивные особенности прямоточного глушителя

Н сегодняшний день на рынке тюнингованных автозапчастей представлен достаточно большой ассортимент самых различных прямоточных глушителей для ВАЗ 2109. При этом конструкция большинства из них одинакова.

Основным элементом такого глушителя является перфорированная труба. Благодаря перфорации, поступающие выхлопные газы, достаточно эффективно расширяются в корпусе («бочке») глушителя. За счет этого достигается боле быстрый их отвод.

Интересный момент: действительно качественный тюнинг глушитель для ВАЗ 21099 в общей длине может составлять более 80 % прямой трубы. То есть, если бы на вашем автомобиле был установлен такой глушитель, сопротивление выхлопной системы составляло бы всего на 10% больше, чем если бы вы ездили вовсе без глушителя.

Трубы для доработанного выхлопа

Разумеется, одного модернизированного глушителя не достаточно для того, чтобы получить эффективную прямоточную систему. В частности, помимо глушителя должны быть использованы и соответствующие трубы. Такие трубы должны быть достаточно большого диаметра, для того, чтобы они могли пропустить максимальный объем газов при минимальном сопротивлении.

Следует отметить, что как правило, такие трубы, помимо довольно значительного диаметра имеют внутри специальный сердечник. Благодаря этому при любых изгибах пропускная способность трубопровода остается практически неизменной.

При этом необходимо подчеркнуть, что далеко не все трубы с сердечником одинаково производительны. Идеальная выхлопная система получится лишь в том случае, если после выпускного коллектора установлена только одна труба, причем ее начало совпадает с выходом выходного коллектора. На практике же, прямоток создают путем сварочного соединения коротких переходных элементов с уже выполненными изгибами. При этом особое внимание уделяют качеству сварочных работ, ведь в процессе соединения внутри трубы могут образоваться «наросты» расплавленного металла. Такие наросты будут препятствовать прохождению газов, что крайне нежелательно.

Схема и устройство выхлопной системы ВАЗ 2109

Основные элементы

Схема выхлопной системы ВАЗ 21099 включает в себя следующие агрегаты:

выхлопной коллектор;
газоприёмник;
основной глушитель;
дополнительный глушитель;
трубопроводы;
соединительные и крепёжные элементы;
эластичные кольца для подвески.

Выхлопные газы проходят из выпускного окна по коллектору. Он изготовлен из чугунного сплава и закреплён с помощью гаечного соединения. Благодаря высокой теплоёмкости чугуна удаётся снизить параметры температурного поля в двигательном отсеке.

Трубы выхлопного коллектора подходят к газоприёмнику. Данный элемент позволяет выполнить систему по однотрубной схеме. Подобное решение обеспечивает снижение массы конструкции.

Глушитель шума представляет собой тонкостенную трубу особой формы. В качестве материала для производства таких деталей применяются стальные сплавы.

Основными частями глушителя считаются:

корпус;
перфорированные перегородки;
трубопроводы, дополненные вальцовкой.

Основной и дополнительный глушители различаются своими габаритными размерами, а также имеют различное количество внутренних перегородок для перепуска отработавших газов.

Уплотнительные элементы выпускаются из армированного листа термостойкого материала. Для подобных целей отлично подходит специально подготовленные асбестовые прокладки.

Кронштейны крепления жёстко соединены с помощью сварки. Все швы проходят особую антикоррозионную обработку.

Для компенсации деформационных изменений в устройство выхлопной системы ВАЗ 21099 включены эластичные подвесы. Они выполнены из резины повышенной прочности.

Тюнинг

Те, кто хочет изменить звук выхлопа на более спортивный, могут установить прямоточный глушитель «Стингер». Выхлопная система ВАЗ-2109 также дорабатывается путем установки паука марки «Стингер».

В результате газы будут беспрепятственно покидать камеру сгорания. Но нужно понимать, что звук выхлопа увеличится в несколько раз. Так как в прямоточном глушителе нет таких лабиринтов, все газы идут напрямую в атмосферу.

Машина будет звучать по-спортивному, однако о существенной прибавке мощности говорить не стоит. Более правильным решением является установка такого глушителя после модернизации мотора. Начинать можно с установки 16-клапанной головки, далее менять впускную систему, монтировать турбину и так далее. Ставить прямоток на простой вазовский двигатель нет никакого смысла. Штатная выхлопная система и так справляется с выхлопом от простого атмосферного двигателя. В случае же установки турбины на «девятку» такая доработка просто необходима.

Отличие моделей нового поколения

Появление новых двигателей привело к необходимости переделки конструкции автомобиля. Теперь выхлопная система ВАЗ 21099 с инжектором стала включать в себя дополнительные агрегаты. С их помощью удалось уменьшить количество вредных выбросов и улучшить эксплуатационные параметры двигателя.

Выхлопная система в данном случае дополнительно включает в себя:

лямбда-зонд (иногда именуемый датчиком кислорода);
катализатор.

Особенности двигателей с инжектором требуют проведения постоянного контроля качества подводимой рабочей смеси, а также отработавших газов. Изменение подобных пропорций выполняется по команде электронного блока управления двигателем. Поэтому приёмная труба таких машин оснащается лямбда-зондом.

Преобразование угарного газа и окислов азота выполняется с помощью катализатора. Он установлен перед дополнительным глушителем (резонатором). Корпус данного устройства заключён в специальную оболочку для увеличения прочности, и компенсации температурного расширения.

Катализатор

Замена катализатора на «девятке» — нецелесообразная операция ввиду стоимости. Намного дешевле заменить данный элемент на пламегаситель. Выхлопная система ВАЗ-2109 (инжектор, 8 клапанов) не изменит свои характеристики, при этом выхлоп будет по-прежнему тихим. Единственное, что изменится – это токсичность газов. Выхлоп будет более едким. Итак, что для этого нужно? Сперва удаляется сам катализатор. Для этого снова понадобится набор ключей и смотровая яма. После откручивания всех крепежей деталь достается наружу. На ее место ставится пламегаситель. Идеально подойдет по размерам уже готовый пламегаситель. Таких продается масса в магазинах.

Особенности эксплуатации

Выхлопная система ВАЗ 21099 с карбюраторным или инжекторным двигателем отличается достаточной простотой и надёжностью. Тем не менее, владельцам данных моделей следует учитывать некоторые особенности эксплуатации.

Низкое расположение частей системы приводит к возникновению механических и коррозионных повреждений на деталях. При выполнении периодических осмотров следует обращать внимание на состояние эластичных подвесов и соединительных элементов.

Все повреждённые части следует заменить при первой возможности, поскольку агрессивная среда выхлопных газов провоцирует быстрое развитие коррозионных повреждений.

Все работы с выхлопной системой следует выполнять в хорошо проветриваемых помещениях или на улице. Резьба на гайках и шпильках выхлопного коллектора нередко деформируется от постоянных перепадов температуры. В результате демонтаж таких соединений может вызвать дополнительные трудности.

Особая осторожность требуется при работе с катализатором. Температура на поверхности корпуса нередко достигает 500-6000С, поэтому работы в данной зоне следует начинать после полного остывания деталей.

Меняем резонатор

Для этого нам потребуется базовый набор инструментов (рожковые ключи и головки), а также смотровая яма. Приступать к ремонту выхлопной системы ВАЗ-2109 можно, только убедившись, что она остыла. Итак, нам нужно рассоединить резонатор с глушителем с одной стороны и с катализатором с другой. Нужен накидной ключ, чтобы открутить пару болтов. Затем поднимаем резонатор и отсоединяем его от резиновых подушек. Если резонатор не поддается, нужно применить плоскую отвертку. Ею мы аккуратно сможем поддеть резиновый подвесной элемент. Дальше все просто – достаем деталь наружу и ставим на ее место новую. Сборка осуществляется в обратном порядке.

Глушитель на ВАЗ 2108/2109

Сегодня автомагазины предлагают большой выбор оригинальных и тюнингованных глушителей для автомобилей ВАЗ 2108 и ВАЗ 2109. Конструктивно все они похожи, единственное различие — это срок службы.

Оригинальные глушители высокого качества изготавливаются на самом «АвтоВАЗе». При этом в изготовлении используются как алюминий, так и нержавеющая сталь, благодаря чему стенки корпуса долго не прогорают. Самодельные механизмы и подделки быстро выходят из строя, так как толщина стенки резонатора должна быть не менее 2 мм.

Глушитель выполнен из нержавеющей стали, что придаёт ему долговечности

Устройство

Вся выхлопная система ВАЗ 2108/2109 состоит из трёх элементов:

приёмная труба;
дополнительный глушитель (или резонатор);
основной механизм.

Все три элемента соединяются между собой концами труб, которые идеально входят друг в друга и полностью герметизируют внутреннее пространство. Для надёжности фиксации используются также армированные прокладки. Труба крепится к выпускному коллектору двигателя — для этого используется плоский фланец и четыре шпильки.

Задняя часть устройства (непосредственно выпускная труба) фиксируется к днищу пятью резиновыми подвесками. Она составлена из двух труб, первая подсоединяется к фланцу у коллектора, вторая — к газоприёмнику.

Резонатор (или дополнительный глушитель) представляет собой бочонок, внутри которого имеются перегородки и расположена трубка с отверстиями. Проходя через отверстия, звуки и шумы попадают в камеры резонатора и быстро преобразуются в тепловую энергию.

По своему строению основной «глушак» схож с конструкцией резонатора. Он также собран закатным методом, то есть без применения сварочного аппарата. Такая методика позволяет избежать коррозии.

1-фланец, 2-армированная прокладка, 3-крепёжная скоба, 4-основной глушитель, 5 и 7-подвесные резинки, 6-резонатор, 8-скобы, 9-катализатор, 10-вставка, 11 и 12 — крепления к коллектору

То есть система отвода выработанных газов на ВАЗ 2108/2109 устроена точно так же, как и на предыдущих моделях ВАЗ. Единственное отличие имеется в глушителях «девятки» — там установлен каталитический нейтрализатор (на инжекторных версиях). Задача катализатора — снизить токсичность выбросов в окружающую среду и повысить продуктивность мотора за счёт низкой сопротивляемости выхлопов.

Замена глушителя на ВАЗ 2109 и 2108

Замена глушителя на автомобилях ВАЗ 2109 и ВАЗ 2108 всегда начинается с подбора необходимых инструментов и материалов. Вот что нам потребуется для работы:

новый глушитель;
набор рожковых ключей;
набор торцовых головок с трещоткой;
плоскогубцы;
фонарик.

Последовательность действий

Чтобы результат работы порадовал автовладельца, желательно действовать по такому алгоритму:

Автомобиль устанавливается на смотровую яму. Двигатель глушится, под колёса ставятся противооткатные башмаки.
Труба глушителя отсоединяется от трубы резонатора. Для этого гайка на хомуте удерживается рожковым ключом на 13, а болт снизу откручивается торцовой головкой с трещоткой.
Освобождённый от болта хомут слегка разгибается плоскогубцами и снимается.
Глушитель удерживается под днищем системой обрезиненных подвесов. На корпусе глушителя есть три подвесных крючка. Для извлечения глушителя его необходимо слегка приподнять, так, чтобы все крючки вышли из зацепления (обычно в этот момент слышится характерный щелчок).
Снятый с подвесов глушитель извлекается из-под автомобиля.
На место старого глушителя устанавливается новый. Все монтажные операции производятся в обратном порядке.

При установке «глушака» следует обратить внимание на надёжность соединений и убедиться в правильности его крепления под днищем автомобиля.

Видео: снимаем глушитель на ВАЗ 2109

Устройство выхлопной системы автомобиля ВАЗ-2109

Сразу стоит отметить, что ничего особо сложного здесь нет. По сути, выхлопная система «девятки» очень простая, без всяких электронных примочек, и ее вполне можно назвать классической. Соответственно, если вы решили заняться ремонтом или тюнингом, то никаких неожиданных проблем здесь не предвидится. Выхлопная система «девятки» состоит из:

приемной трубы;
катализатора;
дополнительного и основного глушителей;
выпускного коллектора.

Говоря о перечисленных выше компонентах, стоит пояснить их предназначение. В частности, внутри приемной трубы автомобилей с инжекторным двигателем находится лямбда-зонд. Он анализирует состав отработавшихгазов и одновременно с этим смеси, идущей в блок цилиндров. Сама труба четырьмя шпильками соединяется с выпускным коллектором, изготовленным из чугуна.

Благодаря установленному катализатору вредность выхлопа, выбрасываемого в атмосферу, сводится к минимуму. Ну и, наконец, глушители. Дополнительный (его еще называют резонатор) крепится с помощью специального узла к катализатору. Следует отметить, что данная схема применяется на автомобилях с инжекторным двигателем. На карбюраторных «девятках» дополнительный глушитель соединяется с основной трубой. Исключение здесь составляют лишь модели, отправлявшиеся на экспорт. На них также устанавливали катализатор.Задача резонатора заключается в том, чтобы брать на себя основной шум. Соответственно, звук на выходе будет уже не такой сильный. Ну и, наконец, основной глушитель. Именно его можно увидеть, заглянув под задний бампер вашего авто.

Выхлопная система на ВАЗ

Глушитель основной Турбо тема ВАЗ 2112 Купэ, устанавливается под штатный резонатор. Установка данного прямоточного глушителя на автомобиль дает прибавку мощности. Может использоваться как замена вышедшего из строя штатного глушителя. При изготовлении использована — базальтовая вата и нержавеющая сетка для предотвращения выдувания ваты. При монтаже используются стандартные хомуты.

Глушитель основной Турбо тема ВАЗ 2112, устанавливается под штатный резонатор. Установка данного прямоточного глушителя на автомобиль дает прибавку мощности. Может использоваться как замена вышедшего из строя штатного глушителя. При изготовлении использована — базальтовая вата и нержавеющая сетка для предотвращения выдувания ваты. При монтаже используются стандартные хомуты.

Глушитель основной Турбо тема ВАЗ 2110 Богдан, устанавливается под штатный резонатор. Установка данного прямоточного глушителя на автомобиль дает прибавку мощности. Может использоваться как замена вышедшего из строя штатного глушителя. При изготовлении использована — базальтовая вата и нержавеющая сетка для предотвращения выдувания ваты. При монтаже используются стандартные хомуты.

Глушитель основной Турбо тема ВАЗ 2110, 2111, устанавливается под штатный резонатор. Установка данного прямоточного глушителя на автомобиль дает прибавку мощности. Может использоваться как замена вышедшего из строя штатного глушителя. При изготовлении использована — базальтовая вата и нержавеющая сетка для предотвращения выдувания ваты. При монтаже используются стандартные хомуты.

Глушитель основной Турбо тема ВАЗ 21099, устанавливается под штатный резонатор. Установка данного прямоточного глушителя на автомобиль дает прибавку мощности. Может использоваться как замена вышедшего из строя штатного глушителя. При изготовлении использована — базальтовая вата и нержавеющая сетка для предотвращения выдувания ваты. При монтаже используются стандартные хомуты.

Глушитель основной Турбо тема ВАЗ 2108, 2109, устанавливается под штатный резонатор. Установка данного прямоточного глушителя на автомобиль дает прибавку мощности. Может использоваться как замена вышедшего из строя штатного глушителя. При изготовлении использована — базальтовая вата и нержавеющая сетка для предотвращения выдувания ваты. При монтаже используются стандартные хомуты.

Глушитель основной Турбо тема ВАЗ 2115, устанавливается под штатный резонатор. Установка данного прямоточного глушителя на автомобиль дает прибавку мощности. Может использоваться как замена вышедшего из строя штатного глушителя. При изготовлении использована — базальтовая вата и нержавеющая сетка для предотвращения выдувания ваты. При монтаже используются стандартные хомуты.

Глушитель основной Турбо тема ВАЗ 2113, 2114, устанавливается под штатный резонатор. Установка данного прямоточного глушителя на автомобиль дает прибавку мощности. Может использоваться как замена вышедшего из строя штатного глушителя. При изготовлении использована — базальтовая вата и нержавеющая сетка для предотвращения выдувания ваты. При монтаже используются стандартные хомуты.

Глушитель основной Турбо тема Лада Гранта, устанавливается под штатный резонатор. Установка данного прямоточного глушителя на автомобиль дает прибавку мощности. Может использоваться как замена вышедшего из строя штатного глушителя. При изготовлении использована — базальтовая вата и нержавеющая сетка для предотвращения выдувания ваты. При монтаже используются стандартные хомуты.

Глушитель основной Турбо тема Лада Приора хэтчбек, устанавливается под штатный резонатор. Установка данного прямоточного глушителя на автомобиль дает прибавку мощности. Может использоваться как замена вышедшего из строя штатного глушителя. При изготовлении использована — базальтовая вата и нержавеющая сетка для предотвращения выдувания ваты. При монтаже используются стандартные хомуты.

Глушитель основной Турбо тема Лада Приора седан, устанавливается под штатный резонатор. Установка данного прямоточного глушителя на автомобиль дает прибавку мощности. Может использоваться как замена вышедшего из строя штатного глушителя. При изготовлении использована — базальтовая вата и нержавеющая сетка для предотвращения выдувания ваты. При монтаже используются стандартные хомуты.

Глушитель основой STT Шевроле Нива, Сталь 08ПС, толщина стенок 1,5 мм, диаметр трубы 51 мм.
Глушитель прямоточный, устанавливается на Шевроле Нива

Паук ВАЗ 2108, 2109, 21099, 2113, 2114, 2115, конструкция 4-2-1, диаметр первичный труб 38 мм, вторичных 51 мм, выход 63 мм, без фланца. Изготовлен из стали 08ПС.

Паук Лада Веста SW Кросс с 16 клапанным двигателем 1.8 литра. Lada Vesta SW Cross 1.8l AMT
Обеспечивает лучшую продувку и, как следствие, повышает мощность двигателя до 9,5 л/с. Как и вставка, заменяет вышедший из строя штатный каталитический нейтрализатор.

Выхлопная система

Выхлопная система на ВАЗ

Отечественные автомобили ВАЗ наиболее часто встречаются в нашей стране, так как они отличаются приемлемой стоимостью и прекрасно адаптированы под климатические особенности и дороги России и ближнего зарубежья.

Каждый владелец такой марки авто стремится повысить комфортабельность ТС, улучшить его внешний вид и функциональность. В нашем интернет-магазине вы можете купить выхлопную систему на ВАЗ, а также другие необходимые запчасти и аксессуары по самым выгодным ценам.

Мы реализуем продукцию исключительно от проверенных производителей, гарантируем отличные эксплуатационные характеристики товара, его долговечность и надежность.

Особенности выхлопной системы ВАЗ

Выхлопная система автомобиля ВАЗ имеет несложную конструкцию, однако выполняет очень важную роль – выводит отработанные газы из камеры сгорания мотора. Без такого элемента невозможна корректная работа двигателя. Также благодаря некоторым дополнительным элементам выхлопной трубы уменьшается звук выхода газов.

Кроме того, она выполняет ряд других задач:

· защищает находящихся внутри пассажиров от проникновения выхлопных газов в салон;

· уменьшает вибрации, тем самым защищая кузов от преждевременной поломки и износа;

· увеличивает экологичность двигателя.

Очень важно вовремя выявить сбой в выхлопной системе, чтобы предотвратить неприятные последствия для организма пассажиров и водителя, ведь выхлопные газы, попав в салон, могут вызвать серьезное отравление организма и спровоцировать ДТП.

Основные признаки неисправности выхлопной системы

Выявить неисправность можно и без предварительной диагностики машины, достаточно вслушаться в работу мотора. Основные признаки поломки выхлопной системы:

· в первую очередь повышается уровень шума во время езды, он становится особенно явным при холодном старте либо ускорении авто;

· при ослаблении креплений выхлопная система будет издавать стук о кузов или бульканье – это еще один признак, заметив который необходимо в кратчайшие сроки принять меры;

· запах сероводорода и появление копоти на элементе также говорит о том, что выхлопную систему пора заменить.

Есть и другие признаки, однако они проявляются реже. Если вы заметили хотя бы одну из указанных неисправностей в своем автомобиле, не откладывайте покупку выхлопной системы ВАЗ надолго.

Мы всегда рады видеть новых клиентов, предоставим квалифицированную консультацию, предложим взаимовыгодные условия сотрудничества. Обращайтесь прямо сейчас!

Замена глушителя на ВАЗ 2109 своими руками

Выхлопная система вовсе не имеет сложную конструкцию и устройство. Ее основная задача заключается в выпуске отработанных газов. Но не все так просто. Если вы в атмосферу уходили отработанные газы, урон природе наносился бы огромный. Потому были применены современные разработки, которые позволяют очищать газ перед выходом, делая их более безопасными для окружающей среды.

Вид снизу

Изучим выхлопную систему на примере модели ВАЗ 2109.

Особенности конструкции

У всех отечественных автомобилей выхлопная система устроена примерно одинаково. Это существенно упрощает вопрос самостоятельного ремонта без привлечения специалистов.

Выхлопная система (ВС) включает в себя несколько основных компонентов.

Элемент системы

Функции

Внутри этой трубы размещается специальный зонд. Данное устройство изучает состав отработанных газов, контролирует и анализирует состав смеси, которая идет в блок цилиндров

Это тот самый элемент системы, который позволяет свести к минимуму вредоносность выходящих из ВС газов

Он монтируется к катализатору при помощи специального хомута. Задача дополнительного глушителя заключается в приеме основного шума, потому на выходе из трубы звук незначительный

Тот самый компонент, который выглядывает из-под заднего бампера вашего автомобиля. Он соединяется с дополнительным глушителем хомутом

Основные компоненты и крепежи

Вся система выхлопа автомобиля ВАЗ 2109 находится в подвешенном состоянии и удерживается за счет наличия крепежных резиновых подвесов. Подвесы, в свою очередь, привинчены к днищу машины.

Способы ремонта

Часто путешествуя по нашим «великолепным» дорогам, вы то и дело наезжаете на всевозможные кочки, выбоины, ямы. Если после прохождения очередного подобного препятствия машина начала заметно шуметь, чего не было ранее, то самый вероятный исход — это пробоина главного глушителя. Наличие отверстия не позволяет как раньше работать спокойно, тихо и эффективно.

Закон РФ гласит, что эксплуатировать автомобиль с пробитым глушителем запрещено. Потому единственным правильным решением будет ремонт узла.

Отремонтировать основной глушитель можно двумя способами:

Заменить на новый. Практично, легко и быстро. Подобную работу вы без проблем выполните своими руками.
Заварить пробоину. Подойдет такой вариант только в том случае, если пробоину возможно заварить при ее размерах, а также у вас имеется опыт в сварке. Лучше сварку поручить профессионалам.

Замена основного глушителя

Чтобы снять глушитель, следуйте достаточно простой пошаговой инструкции.

Вооружитесь глубокой торцевой головкой на 13, накидным ключом на 13 и трещоткой.
Загоните автомобиль на смотровую яму, либо поднимите с помощью подъемника. Хотя вряд ли у вас в гараже найдется подъемник. А вот ямами оснащаются практически все гаражи в авто кооперативах.
Дождитесь, пока вся выхлопная система полностью остынет, иначе ожогов не избежать.
Отсоедините основной глушитель от резонатора, то есть дополнительного глушака. Чтобы сделать этого, найдите стяжной хомут. Крепежная гайка прихватывается накидным ключом, чтобы избежать проворачивания. В это же время трещоткой выкручивается болт.
Открутив болт, снимите крепеж, рассоедините элементы выхлопной системы, уберите хомут и освободите основной глушитель от резонатора.
Аккуратно снимите переднюю часть глушака с прорезиненной подвески.
Извлеките его с задних подвесок и вытащите поврежденный элемент наружу.
Дальше действуйте по обстоятельствам. Как мы отмечали, пробитый глушитель можно заварить, либо на его место установить новый.
Обратная сборка проводится согласно указанной инструкции, только в противоположной последовательности.

Выбирая новый основной глушитель, ориентируйтесь на характеристики заводского изделия. Если хотите видоизменить заднюю часть авто, на обычную трубу просто устанавливается декоративная насадка. Выдумывать что-то с модернизацией ВС следует только в том случае, если проводятся работы по технической доработке автомобиля — тюнинг.

Демонтажные работы

Замена резонатора

Чтобы поменять дополнительный глушитель, действуйте согласно представленной инструкции:

По аналогии с предыдущим этапом, рассоедините основной и дополнительный глушители;
Отключите элемент от катализатора. Здесь вам приходится накидной ключ, которым откручивается пара крепежных болтов;
Поднимите немного агрегат и отсоедините его от подвесок из резины;
В некоторых случаях вручную сделать это не удается. В такой ситуации воспользуйтесь плоской отверткой, чтобы поддеть подвески;
Процесс демонтажа еще легче, чем в случае с основным глушителем;
Установка нового элемента выполняется в обратной последовательности.

Меняем катализатор

Скажем сразу, что выход из строя катализатор на ВАЗ 2109 — это достаточно большая редкость. Но понимать особенности замены данного элемента никому не будет лишним.

Катализатор при работе двигателя нагревается до 600 градусов по Цельсию, потому ему требуется больше времени, чтобы остыть, нежели паре глушителей. Прежде чем приступать к работе, убедитесь, что элемент остыл.

Для демонтажа и замены устройствам вам нужно:

Отсоединить от катализатора дополнительный глушитель. Для этого накидным ключом удерживаются гайки, а вторым инструментом откручиваются крепежные болты;
Аналогичным методом выкручиваются со своих мест болты, соединяющие катализатор и приемную трубку;
Далее катализатор аккуратно извлекается из резиновых подвесок;
Берем новый катализатор, устанавливаем его в обратной последовательности.

Выхлопная система, предусмотренная для модели ВАЗ 2109, до безобразия простая. Это приятно радует владельцев, поскольку не требуется затрачивать много сил, времени и денег на ремонт. Большинство работ выполняется самостоятельно.

Выхлопная система ВАЗ-2109: назначение, устройство, техническая характеристика, особенности эксплуатации и ремонта

ВАЗ-2109 – пожалуй, самый известный автомобиль российского производства. Эта машина выпускалась еще со времен СССР. Это был первый автомобиль, где крутящий момент передавался на передние, а не на задние колеса. Машина сильно отличается по конструкции от обычной «классики». Но так ли отличается выхлопная система ВАЗ-2109? Устройство, назначение и особенности системы будут описаны далее в статье.

Для чего нужна?

Основная задача любой выхлопной системы заключается в выходе отработавших газов из камеры сгорания двигателя. При этом температура газов снижается на пути к внешней среде. Уменьшается и их звук, благодаря дополнительным элементам (устройство выхлопной системы ВАЗ-2109 рассмотрим далее). Конструкция данной системы не сложная, однако обойтись без нее нельзя.

Устройство

Всего данная система включает в себя несколько элементов. Это:

Выпускной коллектор. Это самая первая деталь, через которую проходят газы после сгорания. В народе коллектор называют пауком за его характерную форму. Данный элемент подводится к каждому из четырех цилиндров ДВС. Далее все эти трубы объединяются в две, а после – в одну единую. Существуют также спортивные коллекторы со схемой выпуска 4-2-1. Устанавливаются они с целью прибавления мощности. Как показывает практика, газы более свободно двигаются по тракту, однако существенной прибавки мощности водитель все равно не ощутит.
Приемная труба. Она соединяется с коллектором. Внутри данной трубы есть специальный зонд. Это датчик содержания кислорода, или лямбда-зонд. Если говорить про выхлопную систему ВАЗ-2109 (карбюратор), такой датчик в системе отсутствует. А вот на инжекторах авто лямбда-зонд используется обязательно. Малейшие проблемы с ним могут сопровождаться лампой «Чек Энжин» на панели приборов. По сути, приемная труба имеет наиболее простое устройство. Здесь нет звукоотражающих перегородок или специальных наполнителей. Это обычная полая труба, в которой может располагаться один-единственный датчик.
Катализатор. Как и в предыдущем случае, данный элемент присутствует только на инжекторных версиях. На карбюраторных катализатор отсутствует. Для чего нужен данный элемент? Основная его задача – это снижение концентрации вредных веществ в отработавших газах. Проходя сквозь соты катализатора, вредные металлы превращаются в безвредные оксиды. Благодаря применению данного элемента машина стала соответствовать экологическому стандарту Евро-2 и выше. Катализатор – это самый дорогостоящий элемент в выхлопной системе ВАЗ-2109 (инжектор). Поэтому многие при его неисправности устанавливают пламегасители либо просто выбивают сердцевину и заваривают стенки, оставляя катализатор пустым внутри.
Резонатор. Данный элемент присутствует как на карбюраторных, так и на инжекторных версиях. Устанавливается резонатор за катализатором. В чем заключается его задача? Резонатор служит для поглощения основного шума от выхлопных газов. Благодаря данному элементу звук газов становится меньше. Устроен резонатор просто. Это металлический корпус, внутри которого находится перфорированная труба. Дополнительно внутри может находиться перегородка.
Основной глушитель. Резонатор можно назвать вспомогательным глушителем, но основную звуковую энергию поглощает именно последний глушитель, находящийся под задним бампером. Входит он в резонатор и поглощает до 90 процентов звука. Устроен данный элемент несколько сложнее. За основу здесь взяты тоже перфорированные трубки, но их здесь несколько, как и камер. Обычно это три-четыре трубки и две камеры. Проходя через весь этот лабиринт, газы теряют свою энергию и выходят без лишнего звука.

Неисправности

Ввиду простого устройства данная система весьма надежна и редко когда требует внимания. Но ничто не вечно, поэтому с годами глушитель и другие элементы прогорают. Чаще всего выходит из строя именно глушитель, так как принимает на себя весь удар. Прогореть он может как снаружи, так и внутри. В последнем случае определить поломку можно по громкому звуку выхлопа. Ездить с таким глушителем неопасно, однако не очень комфортно. Во-первых, страдает шумоизоляция, во-вторых, газы могут прорываться в салон. Поэтому лучше заменить данный элемент сразу, учитывая, что стоит он копейки.

О ремонте

Некоторые владельцы прибегают к ремонту глушителя. Но нужно сказать, что такие мероприятия если не бесполезные, то как минимум временные. Дело в том, что газы могут прорываться не только наружу из глушителя, но и внутри. То есть после установки заплатки звук выхлопа не изменится. Стоимость нового глушителя на «девятку» сейчас около тысячи рублей. А прослужит он гораздо дольше, чем старый отремонтированный.

Как заменить?

Исходя из вышесказанного, можно сделать вывод, что лучший ремонт глушителя – это его замена. Данное утверждение актуально и для других деталей выхлопной системы ВАЗ-2109. Замена глушителя производится при наличии смотровой ямы, накидного ключа на 13 и торцевой головки с таким же размером. Все действия выполняются пошагово:

Автомобиль загоняется на смотровую яму и ставится на передачу.
Отсоединяется основной глушитель от резонатора. Для этого нужно найти стяжной хомут. Накидным ключом прихватывается крепежная гайка (чтобы исключить прокручивания). В это время выкручивается болт трещоткой.
После снимается крепеж и рассоединяются элементы выхлопной системы. Хомут многоразовый, поэтому его мы будем ставить обратно.
Аккуратно снимается передняя часть глушителя от резиновой «подушки», через которую деталь крепится к кузову. Дальше та же операция проделывается с передними «подушками».
Если глушитель прикипел к трубе резонатора, его можно повращать против часовой стрелки и обратно. Так легче демонтировать глушитель.
Устанавливается новый элемент в обратной последовательности.

Обратите внимание, что резиновые подушки могут быть порванными. Лучше приобрести комплект запасных. На «девятках» они очень хлипкие. Желательно ставить подушки из прочного материала (например, полиуретановые). На комфорте это не скажется (вибраций больше не станет), но ресурс минимум вдвое больше.

Меняем резонатор

Катализатор

Тюнинг

Заключение

Итак, мы рассмотрели, как устроена выхлопная система на ВАЗ-2109. Как видите, конструкция данной системы весьма примитивна, а потому все ремонтные работы можно произвести своими руками.

Как уменьшить звук глушителя в автомобиле своими руками

Есть любители прямоточного выхлопа, когда слышен громкий рев мотора. Но есть и те, кто думает как уменьшить звук глушителя. Если сделать тихий глушитель своими руками, то тогда ездить будет комфортнее, потому что в салоне станет тише. Особенно на отечественных автомобилях типа ВАЗ 2109 актуален вопрос, как сделать бесшумный глушитель. Если получится сделать на девятке тихий глушитель, то машина будет доставлять больше радости своему владельцу.

Способы как приглушить звук выхлопа

Перед тюнингом выхлопной системы надо разобраться с причинами, почему со временем звук работы мотора становится громче. Сама по себя работа мотора — это достаточно громкий процесс, но глушитель и другие узлы выхлопной системы отлично подавляют этот сильный шум. Без глушителя же шум мотора очень сильный.

Шум происходит из-за того, что в камере сгорания происходит взрыв топливной смеси, при этом выделяются газы, которые потом выходят в выхлопную трубу. Мы подробно не будем говорить про работу двигателя, об этом можно почитать в другой статье, а здесь мы будет говорить именно про то, как приглушить звук выхлопа.

От взрыва выделяется энергия, которая толкает поршень, а когда поршень ушел на необходимое расстояние, то открывается выпускной клапан, через который выходят отработанные газы и идут дальше через выхлопную систему. Чтобы эффективно поглощать шум используются детали из толстого металла. Так что, чем толще металл используется в выхлопной системе, тем тише будет ездить машина из-за того, что меньше будет вибраций.Самый первый берет шум на себя выпускной коллектор, поэтому он сделан таким большим и толстым, поэтому он лучше всего гасит шум, который идет из блока цилиндров. Даже если сравнить выхлопную трубу любой более менее нормальной иномарки с выхлопной трубой отечественного автомобиля, то видно, что в иномарках труба тяжелее и толще, поэтому и тише такая машина работает.

Именно поэтому когда едешь на старом ВАЗ 2114, то шум такой, что не слышно, что говорят пассажиры на задних сиденьях, поэтому и появляются мысли о том, как приглушить звук выхлопа.

В выхлопной системе есть еще резонатор, который нужен для снижения скорости газов по выхлопной трубе. А после резонатора идет глушитель. Выхлопные газы, когда проходят через резонатор, теряют долю энергии и дальше идут медленнее.

Самую большую долю своей энергии газы теряют в глушителе. Если рассматривать хороший глушитель, то в нем несколько отдельных корпусов, пройдя которые от шума мало что остается.

Как самостоятельно сделать самый тихий глушитель на автомобиль?

Когда вопрос с шумом во время эксплуатации автомобиля зашёл слишком далеко, и вы приняли решение сделать самый тихий глушитель на автомобиль, то надо начать с подготовки инструмента. Нам понадобятся:

сварочный аппарат, подойдет инвертор или полуавтомат;
углошлифовальная машинка и диски к ней;
верстак с тисками.

Самый верный и недорогой способ сделать глушитель тише — вварить дополнительный резонатор. Это можно сделать и в гаражных условиях самостоятельно.

Дополнительный резонатор можно поставить между штатным резонатором и глушителем. Можно устанавливать уже готовый резонатор, его надо просто вварить в нужное место в трубе. Или можно собрать резонатор самостоятельно. Для тех, кто сомневается, станет ли тише выхлоп если вварить дополнительный резонатор, то ответ однозначен — выхлоп станет тише. Если все сделать правильно.

Как сделать дополнительный резонатор глушителя своими руками

Резонатор глушителя своими руками делается довольно просто, сейчас мы подробно обсудим каждый шаг. Для начала надо сделать наружный корпус, его можно сделать из любой стальной трубы с тонкими стенками: который выглядит вот так:

Концевая часть выглядит так:

Затем надо взять перфорированное железо с толщиной в 4,5 мм. Этого хватит и вставить его в концевую часть, как на фото далее:

Далее надо резонатор чем-то набить, для этой цели отлично подойдут обычные жестяные мочалки.

Затем надо натянуть корпус резонатора на эти мочалки, как на фото:

Затем надо взять заклепки и всю конструкцию заклепать, поэтому даже варить не обязательно, вот так:

Для тех, кто любит варить, можно и заварить концевые части к центральной части.

Когда все будет готово, надо обработать швы и можно покрасить термостойкой краской и после этого самый тихий глушитель на авто готов.

Возможные неудобства, связанные с тихим глушителем

Машина теперь будет работать тише, чего мы и хотели добиться, но могут быть и некоторые недостатки — увеличение общего веса выхлопной системы. Поэтому надо повесить более крепкие кронштейны, чтобы на неровной дороге выхлопная труба не оторвалась. Еще бывают случаи, когда вешают резиновые амортизаторы. Но по факту, самодельный резонатор будет весить примерно 2-3 кг.

Также надо протестировать в действии, как работает выхлопная система, чтобы газы нормально выходили через выхлопную трубу. Поэтому проверять надо на повышенных оборотах, тогда можно будет сделать правильные выводы. Но как правило, через такой резонатор газы будут выходить без затруднений.

А далее на видео еще один способ как уменьшить звук глушителя, сделав действительно очень тихую выхлопную систему:

Какой глушитель лучше на ВАЗ 2109?

Вы хотите заменить глушитель на ВАЗ 2109, какой лучше всего купить и установить в такой ситуации? Ответ на этот вопрос, казалось бы, прост. Однако есть масса вариантов, как среди стандартных, штатных глушителей, так и среди альтернативных, прямоточных изделий. Рассмотрим вначале вариант стандартных глушителей, какие есть на рынке, сколько стоит глушитель на ВАЗ 2109, сколько стоит резонатор на ВАЗ 2109, а также, сколько стоит приемная труба на ВАЗ 2109? Все перечисленные детали мы разберем по соотношению качества и цены. И вначале остановимся на штатных деталях выхлопа.

Какой глушитель поставить на ВАЗ 2109 стандартного образца?

На нашем рынке присутствуют изделия разных производителей, как отечественных, так и зарубежных (Европа, Россия). Они имеют разную цену, а также различное качество изготовления. Сделать глушитель на ВАЗ 2109 можно при помощи любого варианта, но результат будет отличаться по сроку эксплуатации запчасти.

Какой глушитель купить на ВАЗ 2109:

из черной стали тонкостенный (по весу легче стандартного глушителя) наиболее дешевый вариант, но и срок службы от 2 месяцев до 1 года;
из стандартной черной стали, самый распространенный вариант отечественных изготовителей. У такого глушителя на ВАЗ 2109, цена будет колебаться в диапазоне от 13 до 24 у.е. в долларовом эквиваленте, срок эксплуатации таких моделей – 1 — 3 года (зависит от интенсивности использования автомобиля и качества стали, из которой сделан глушитель);
из оцинкованной стали украинских компаний. Цена вопроса в районе 24 у.е. Если выбрать глушитель на ВАЗ 2109 такого образца, то он прослужит несколько дольше стандартного варианта за счет защиты от коррозии;
из алюминизированной стали европейского производства. Цена вопроса от 24 у.е., что примерно равняется нашим ценам. Срок эксплуатации глушителя, в среднем, 3 года;
из нержавеющей стали – более дорогой и долговечный вариант. Сколько стоит глушитель ВАЗ 2109 из нержавейки зависит от толщины и качества изготовления стали, цена в 2-3 раза выше стандартного варианта. (Часто за нержавейку выдают алюминизированную сталь, не обожгитесь на этом, это принципиально разные виды антикоррозионной защиты по долговечности).

На рынке представлены вот такие варианты глушителей. И вам решать глушитель 2109, какой лучше поставить, более бюджетный и простой вариант, или ценой и качеством выше. Если следовать такой же логике, то какой резонатор лучше на ВАЗ 2109, можно определить самим. Производители глушителей делают и резонаторы такого же качества и в той же ценовой категории.

И последнее, от того сколько стоит глушитель ВАЗ 2109 зависит еще и его исполнение, закатной или сварной. Закатные варианты чаще всего несколько дороже сварных, при том же самом качестве материалов, из которых они изготавливаются.

А теперь рассмотрим вариант, как сделать прямоток на девятку и какой прямоток лучше поставить на ВАЗ 2109?

Какой прямоток поставить на ВАЗ 2109?

Давайте рассмотрим вопрос, как сделать прямоток на ВАЗ 2109, и сколько стоит прямоток ВАЗ 2109?

По стоимости глушителя спортивного типа на девятую модель ВАЗа есть два принципиальных варианта:

дорогостоящий брендовый зарубежный вариант из нержавеющей стали. Если поставить прямоток на 2109 такого типа, то вам придется переделывать весь выхлоп и адаптировать крепление глушителя. Другими словами, полностью менять конфигурацию выхлопной системы;
поставить прямоток на ВАЗ 2109 украинского производства. Такой прямоточный глушитель адаптирован под существующую конфигурацию выхлопа, и рассчитан на стандартное заводское крепление.

Если с первым вариантом все понятно: вы тщательно подбираете спортивный фирменный глушитель из качественной нержавейки под девятку, и адаптируете его под выхлопную систему. Получится дорого, но качественно. А вот второй вариант требует комментариев. Сколько стоит прямоток на ВАЗ 2109 отечественных изготовителей, и из чего он состоит?

Второй вариант прямоточного глушителя изготавливается из оцинкованной стали (банка глушителя) и соединительных труб (черная сталь толщиной 1,5 мм), покрытых специальной термостойкой краской. На конце прямотока, на выхлопной трубе находится фирменная эстетичная насадка из отполированной нержавеющей стали. Внутри банки, кроме самой перфорированной трубы-прямотока, имеется закрепленный от выдувания звукопоглощающий термостойкий материал (чаще всего базальтовое волокно). Срок службы такого прямотока 3-4 года. Стоимость в 1,2 – 1,5 раза дороже стандартного глушителя из оцинкованной стали. Звук на выходе отличный со спортивными нотками.

Особенностью прямотока является возможность установить его на штатную позицию без доработки самой выхлопной системы и заднего бампера, что очень удобно. Вы всегда можете перейти на стандартный выхлоп при желании, и стоит такой прямоток не дорого.

Сделать прямоток на ВАЗ 2108 можно таким же способом. Есть специальные модификации и на восьмую модель ВАЗа отдельно, а есть совместимые версии с девяткой.

Кстати, сделать прямоток ВАЗ 2108 (2109) можно с разными по дизайну вариантами насадок выхлопной трубы. Вы можете при покупке выбрать вариант прямоточного глушителя, который вам больше всего понравился по дизайну насадки, т.к. именно она будет самой видимой частью нового глушителя.
