Доработка печки 2107

Наконец-то, наконец-то добрались руки до печки, сколько тосола было перенюхано в салоне и сколько раз я был оглушен звучанием заводского моторчика печки, и не счесть, сколько раз промерзал до костей в авто!
Добрый товарищ Rick46 не отказал мне в помощи, и мы решили вместе провернуть все это дело, а именно:поставить моторчик от 2108 в заводской корпус, заменить радиатор печки и заставить работать всю эту систему через сопротивление от шнивы + калинорегулятор печки.
Так вот, закупились всем необходимым и направились в гараж, а в качестве фоторепортера и меценатом выступила моя девушка.Начались затяжные работы по демонтажу, позы йоги прилагаются!

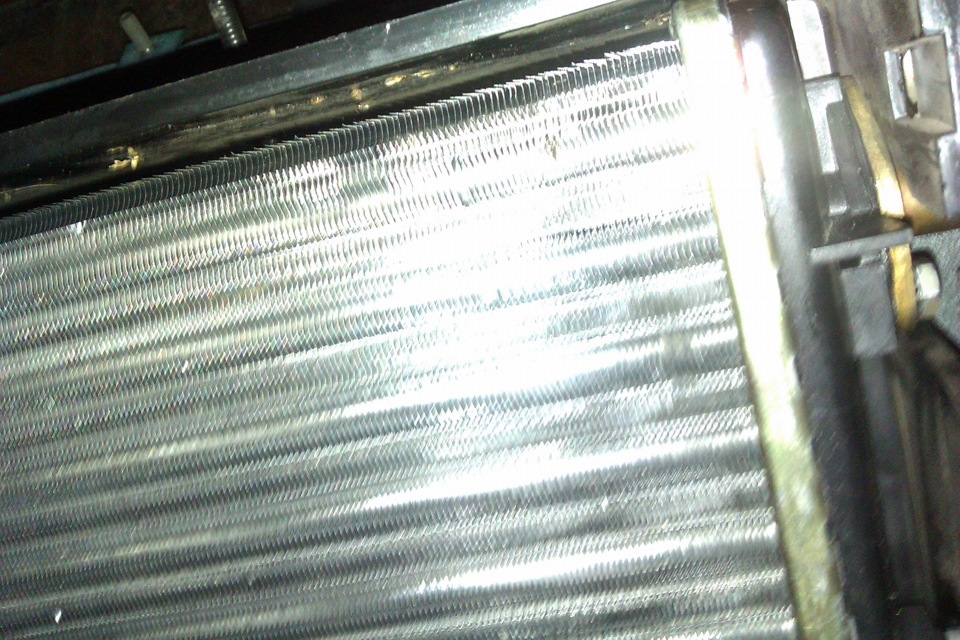

После того, как мы сняли корпус, я был удивлен, что за 9 лет мусора практически не скопилось на радиаторе, а вот весь корпус был в тосоле.

Потом извлекли заводской моторчик, достали заветный от 2108 на подшибниках.

Спресовали бельичью клетку и принялись запресовывать заводскую 5-лопастную крыльчатку 2107.

Немного рассверлили крыльчатку 2107 и принялись при помощи кувалды и рожкового ключа пресовать на моторчик.

Замерзли, подогрелись кофейком)

Потом решили собрать на скорую руку схему и проверить работоспособность, и поначалу мы сильно глупанули: не могли понять, почему на схеме от моторчика 3 проводка, а у нас 2, но потом снизошло озарение, что схема у нас для переделки печки классики на 4 скорости без замены моторчика.Поэтому начали искать информацию по поводу нашей схемы, это оказалось очень проблематично, потратили много времени, но, в принципе, мы нашли схему и быстренько собрали для проверки.Схема такова:

Как отмечено на схеме, не забудьте(!), нужно моторчик подключать наоборот:то что было «-» станет «+» иначе печка будет дуть в обратную сторону! Вот реальная модель схемы, все работает отлично!

Потом начался немаловажный момент: как прикрепить моторчик 2108 к корпусу, подумали, в итоге было решено:отпиливаем полумесяц(или как его обозвать) с корпуса, чтобы нормально садился моторчик в посадочное отверстие, а крепить к корпусу непосредственно старыми креплениями.Взяли и сбили крепления с старого моторчика 2107 и адаптировали к 2108.

Далее установили новый радиатор печки, кран печки менять не стал, т.к. я его меня в ноябре, новый радиатор имеет больше ребер, значит будет лучше теплоотдача, заводской просто хуже отдавал тепло.

Далее собрали корпус и подключили проводку сразу.

Так же вполне ожидаемая проблема:моторчик 2108 больше и теперь он упирается в нижнюю заслонку, распиливаем, чтобы получилось закрыть заслонку подачи воздуха в ноги.

Потом внезапно возникла идея закрыть моторчик от внешних воздействий и решили заклеить отверстие, сделанное под моторчик, картоном.Моторчика он не касается, крепится на ребрах жесткости заслонки.

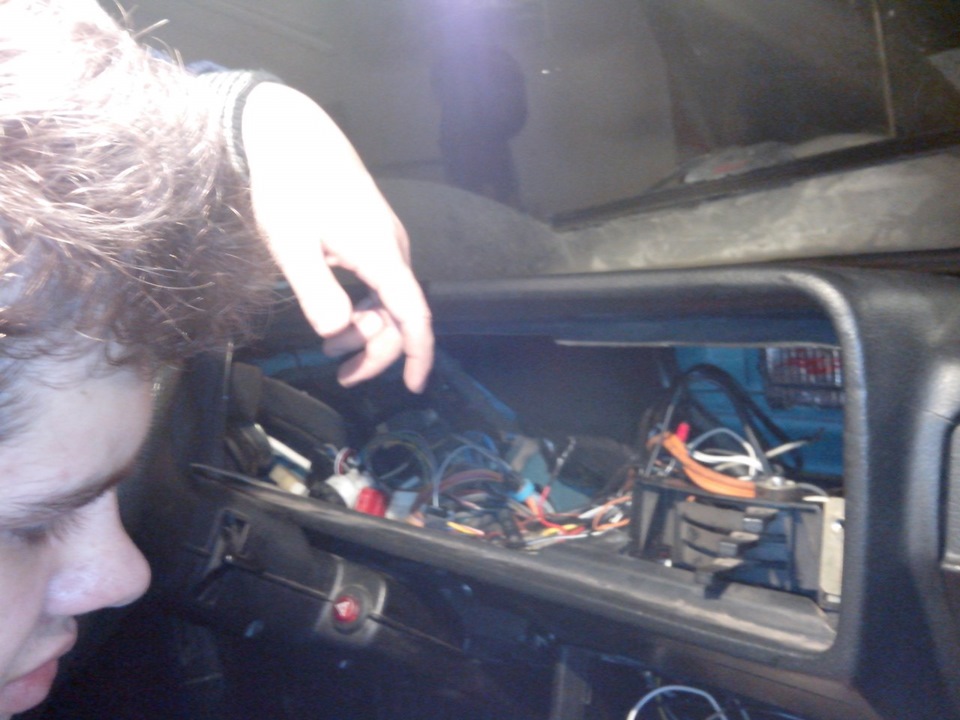

Далее начали обратно все собирать, собирается быстрее, чем разбирается.По-хорошему нужно к валу немного литола добавить, чтобы подшибник не страдал, но не знаю чем подлезть, что-нить придумаем.

Далее решил поместить переключатель печки вместо кнопки багажника:так будет сподручнее и удобнее, подсветку для нее взяли с кнопки включения габаритов, а минус-с кузова.Все собрали, смотрится как и было будто.

Что можно сказать, данная переделка превзошла все мои ожидания! 1 скорость вообще практически не слышно, даже после пары минут на 2 скорости в машине просто тропики!Конечно, поток воздуха после переделки на моторчик 2108 намного существеннее по сравнению с заводским. Конечно, последние скорости шумноваты, но мне кажется, не так шумны, как от заводского.Переделкой более чем доволен! Советую всем!
Чуть не забыл, лучше тогда поменять предохранитель на печку т.к. допустимый потребляемый ток на моторчике 2108 14А, а в классике стоит предохранитель 10А.

Как своими руками доработать печку на автомобиле ВАЗ 2107

Следует признать тот факт, что классические модели отечественных автомобилей, к которым относится и ВАЗ 2107, имеют определенные конструктивные недостатки. Но это, в свою очередь, предоставляет их владельцам широкое поле для деятельности в плане доработок в соответствии с их потребностями. При этом сделанное своими руками зачастую оказывается эффективнее заводского.

У многих владельцев вызывает недовольство работа отопителя салона, или печки. Действительно, у автомобилей ВАЗ 2107 эффективность печки очень низкая. Но доработка печки своими руками может решить эту проблему. При этом нет необходимости в применении специальных навыков или инструментов, улучшение отопителя выполняется с помощью подручных средств.

Как показывает практика, радиатор печки отдает достаточное количество тепла и его усовершенствование не требуется. Значит, для повышения эффективности отопителя нужно улучшить систему обдува. В первую очередь следует позаботиться о герметизации всех воздуховодов, особенно в местах их соединений. Это требование особенно справедливо для автомобилей ВАЗ 2105 – 2107, из-за особенностей конструкции воздуховодов.

Самый простой тюнинг, не требующий практически никаких конструктивных изменений – замена стандартного двигателя вентилятора на используемый в ВАЗ 2108-2109. Моторчик, используемый в этих моделях, отличается от семерочного большей мощностью и повышенным числом оборотов. Для его установки потребуется небольшая доработка корпуса печки – из-за большего размера придется удалить гребенку, предназначенную для направления потока воздуха вниз, к ногам.

Крыльчатку можно оставить родную, предварительно просверлив в ней отверстие диаметром 7 мм, под вал восьмерочного моторчика. Выполнить эту операцию своими руками совершенно несложно.

Такая модернизация печки потребует также замены резистора и выключателя. Обе детали берем от той же модели, что и моторчик. Следует обратить внимание, что тюнинг будет эффективным при соблюдении всех перечисленных требований. Ведь выключатель ВАЗ 2107 рассчитан на меньший ток, и при использовании с более мощным двигателем может попросту расплавиться. А родное сопротивление ВАЗ 2107 не позволит использовать моторчик на полную мощность.

Для автолюбителей, привыкших не бояться трудностей, и для которых тюнинг автомобиля своими руками стал привычным делом, есть более эффективный, но и более сложный способ улучшить печку. Он заключается в установке вместо двигателя с крыльчаткой улитки, используемой в моделях ВАЗ 2108-2109. Такой тюнинг позволит значительно снизить шум и увеличить поток воздуха.

Доработка начинается с полной разборки корпуса отопителя. После демонтажа, от нижней части печки отрезается практически все, кроме рамки и креплений. Далее, необходимо изготовить корпус для улитки. Для этой цели можно использовать любой подходящий по прочности материал – плексиглас, поликарбонат, пластик и т. д. Из него вырезаются все четыре стенки будущего корпуса и прикручиваются к нижней части печки.

После этого на нижнюю часть одевается средняя, с предварительно удаленным диффузором. Размеры необходимо подгонять таким образом, чтобы улитка точно вошла в корпус и не выступала за упоры для радиатора, расположенные на средней части.

Этот этап работы требует особого внимания, так как слишком большой корпус не позволит установить печку на штатное место. После тщательной подгонки, убедившись в правильно подобранных размерах нового корпуса, все стыки промазывают герметиком.

Осталось выполнить тюнинг воздуховодов. Для этой цели можно использовать доступные в свободной продаже сантехнические манжеты и шланги. По обоим бокам и в дне нового корпуса печки вырезаются отверстия, соответствующие наружному диаметру манжет. В них вставляются сантехнические шланги — боковые соединяются, соответственно, с левым и правым воздуховодами, нижние же предназначены для вывода теплого воздуха в сторону от ног, иначе они будут излишне нагреваться прямым потоком воздуха.

Для обогрева ног задних пассажиров можно дополнительно врезать дополнительно пару шланг большей длины. Мощности улитки и количества тепла, отдаваемого радиатором печки, вполне хватит на все. Места соединения шлаг и боковых воздуховодов необходимо также тщательно загерметизировать, для исключения утечек теплого воздуха.

Такой тюнинг, выполненный своими руками, позволит повысить ее эффективность в 2-3 раза, как в части обогрева салона, так и относительно качества обдува стекол. Ведь именно недостаточный поток теплого воздуха не позволяет предотвращать запотевание окон у автомобилей ВАЗ 2107. Вместе с тем модернизация не требует значительных затрат и доступна каждому.

Следует помнить, что установка улитки, так же как и замена двигателя, требует замены выключателя. К тому же необходимо убедиться, что установленный в цепи печки предохранитель имеет номинальный ток, достаточный для работы модернизированной печки. Перед окончательным монтажом сделанной своими руками конструкции рекомендуется включить электрооборудование печки напрямую, чтобы убедится в его работоспособности и правильности подключения.

Доработка печки ВАЗ 2107

Всем привет! Хоть и у нас тут не «Игра престолов», но уже известно что зима близко После прошлой зимы отопление салона мне не очень то уж устроило, и на этой машине у меня была первая зима. Тогда был заменён радиатор печки, с краном. Но оказалось что там стоял ещё родной широкий радиатор, а мною установленный тогда был уже на пару сантиметров в сумме (отдельное спасибо производителю), и через эти пустые места холодный воздух проходил мимо радика. К тому же к концу зимнего периода моторчик стал очень громко намекать что ему пора на покой. Итак, нужно было решить следующие задачи:
1) закрыть лишние щели по периметру радиатора — сделано, вставил туда отрезки автоутеплителя, и поплотнее.
2) решить вопрос с моторчиком, но здесь и самое интересное. Приступим.
У многих видел БЖ об установке моторчика от 08. В своё время я ставил улитку 08 на ниву, успех был, без вопросов, учитывая что она по сути была дырявая, эффект был. Ну думаю что и здесь прокатит.
Купил:
1) на разборке, мотор 08 в сборе с улиткой -500р.

2) переключатель отопителя Приора с подсветкой+фишку к нему, резистор Нива Шевроле, и тоже фишку к нему, но ее не сфотал. — примерно 800р.

Ну и к делу как говорится.
Для начала расколотил улитку с «барабаном».

И вот он моторчик то по сути от 08.

Демонтировал корпус печки вместе с мотором.

Переходим к резистору. Родной конечно же я вытащил. На его место заколхозил от 2123. Пришлось конечно же вырезать пластик, чтоб сам резистор туда попал.

Далее перешёл к переключателю. Как всем известно регулятор яркости приборки вещь не о чем, вместо него будет переключатель печки. Туда его!

Так как отверстие изготавливалось
всякими напильниксами, точь в точь не получилось, и немного шатался переключатель. Выставил его ровно, и залил термоклеем из пистолета.

Кстати потом увидел что клей прозрачный и видно щели. Замазал сверху клея чёрным герметиком, и вроде бы все.
Далее собираем в кучу корпус печки.
Кстати отверстие в крыльчатке на вал моторчика от 08 подгонял так же напильником, село очень точно и плотно.
Сам моторчик на посадочное место с помощью изоленты усадил на должное, обмотав его обильно.

Собираем все это дело в машину и подключаем. Подключил пользуясь следущей схемой, как и на ниве тогда:

Ну и проверка.
В результате по сути имеем:
1) мотор производительнее
2) 5 положений, из них 4 рабочих, 5-е выкл.
3) 4 скорости, которые друг от друга отличаются по нарастанию, то есть 4-я самая мощь.
И все это было ожиданиями. Что получилось в реальности? Во первых Мега громко. Очень, даже на первой. Прямо охрененного потока воздуха я вообще не увидел. Короче расстройство. Не это я ожидал. И все таки я думаю это не идея. Попробовал, лично меня это не устроило. Пытался резать полоски на хлебнице чтобы хоть как то убрать воздуху препятствия. Все равно ничего не изменилось. Еду на разборку покупаю б/у корпус печки 05/07 — 200р, новый моторчик в магазине -750р. Издевательства над печкой продолжаются.
Корпус с разборки оказался старого образца, и сразу меня это заинтриговало.

Как мы заметили, нижняя часть хлебницы у них отличается. На моей она уже изрезана, от экспериментов. Решил поменять нижние части местами. Не особо хотелось опять мастерить отверстие под резистор. Переставляем, и опять забор. Теперь нижняя часть уперлась в резистор
Мне надоела эта возня, и я бокорезами немного подрезал пластик сверху резистора, чтоб его можно было подогнуть наверх. Вроде получилось.

Закрылась плотненько как и хотелось.
Далее установка родного мотора. Все как обычно.

И я стал думать. А что если родной моторчик пустить по той же схеме? Мысли мои были явно не по порядку, такое случается.
Ладно. У родного моторчика три провода. Синий идёт на большую скорость через родной резистор, красный на маленькую, чёрный земля. Чисто интуитивно, подключился к массе, и провод на моторчик взял как раз синий провод.
И у родного получилось так же 4 разных скорости. Я обрадовался и стал собирать дальше. Вот итоговая консолька светится. Подсветку переключателя брал с кнопки габаритов +, а — с того же где и на моторчик.

Так же приехала крышка маслозаливной горловины с exist -a, ибо у нас ее нигде не было. (***!) -80р.

Как сделать тюнинг печки ВАЗ-2107

Несмотря на то что недостатков у отечественных ВАЗов предостаточно, владельцев машин не становится меньше. Да и переставать любить своих верных железных коней из-за недостатков собственники автомобиля ВАЗ-2107 не собираются.

Но не все предпочитают мириться с явными недочетами, которые наблюдаются в карбюраторе или инжекторе. А для устранения недостатков задействуют различные методики, которые помогают сделать своими руками практически идеальный автомобиль.

Многие владельцы отечественных ВАЗов не удовлетворены работой отопительной системы машины, то есть печки. Это, собственно говоря, не удивляет, ведь в действительности эффективность данной системы в анализируемых моделях, мягко говоря, не на высоте. Отчаиваться владельцам ВАЗ-2107 ни в коем случае не стоит, ведь тюнинг печки, сделанный своими руками, поможет полностью изменить этот недочет.

Поэтапная модернизация отопительной системы

Как хотелось бы видеть работу отопительной системы? В первую очередь практически бесшумной, чтобы в салон поступало достаточно свежего воздуха через боковые сопла и, конечно, чтобы ноги обогревал теплый воздух. Все это поможет получить самостоятельный тюнинг, который должен производиться поэтапно. Печка не дает желаемого эффекта в ВАЗ-2107 из-за не совсем доработанного вентилятора. Самостоятельно изготавливать новый элемент не стоит, а вот пополнить арсенал вентилятором, который используется в отопительной системе ВАЗ-2108, очень даже необходимо.

Анализируемая модель вентилятора обладает большей частой вращения и требует при этом меньших затрат.

Процесс модернизации печки ВАЗ-2107 осуществляется в следующей последовательности:

изнутри аккуратно снимается защитная оболочка с нижней части автомобильной печи, на которой расположен действующий вентилятор;
используемый элемент удаляется со своего «гнезда»;
аккуратно отсоединяется так называемый гребень, который отвечает за подачу воздуха к ногам;
на смену вентилятора с двумя лопастями устанавливают модель, оснащенную пятью. Перед установкой нового элемента нужно проверить его дееспособность;
рабочий вентилятор устанавливают на место старого, надежно зафиксировав его качественными крепежами;
уменьшить шум системы поможет замена резистора, который также подойдет от ВАЗ-2108;
тюнинг не будет полностью законченным, если старые кнопки включения и регулировки не заменить на новые, более усовершенствованные.

На этом процесс модернизации печки можно считать законченным. Благодаря самостоятельному, верно сделанному тюнингу печки, водители непременно почувствуют, что комфорт внутри салона в несколько раз повысится.

Иные идеи реконструкции отопительной системы и фотоотчет всего процесса владельцы отечественных авто могут посмотреть на интернет-ресурсе в удобное для себя время.

Доработка печки ВАЗ 2107 своими руками. Установка «улитки» от ВАЗ 2108

Недостатков у наших ВАЗов, к сожалению, предостаточно, однако от этого мы не перестаем их меньше любить, кроме того их популярность с годами не снижается. Одни просто живут с этими недочетами инструкторов и инженеров, другие — своими руками исправляют все изъяны, каждый раз делая свой автомобиль все более совершенным.

Мы не ищем легких путей и предпочитаем второй путь, поэтому в который раз продолжаем тему доработок ВАЗа, на этот раз мы будем улучшать печку ВАЗ 2107. В этой статье вы узнаете как выжать максимум из вашей штатной печки: как улучшить поток воздуха боковые сопла, уменьшить шум вентилятора печки, а также как сделать подогрев для ног.

Для выполнения задуманного нам потребуется:

«Улитка» от ВАЗ 2108, благодаря которой мы добьемся снижения шума и увеличения воздушного потока.
Оргстекло толщиной 3 мм, из которого будет создан корпус нашей модернизированной печки.
Промышленный фен для гибки оргстекла.
Шурупы + алюминиевые или любые другие уголки для соединения корпуса печки.

Доработка печки ВАЗ 2107 своими руками — пошаговый фотоотчет

1. Первым делом необходимо изготовить корпус для крепления «улитки». Для этого необходимо нарезать оргстекло.

2. При помощи фена аккуратно изгибаем для получения вот такой формы.

3. В процессе работы была спилена заглушка «улитки» с целью уменьшения габаритов конструкции примерно на 3 см.

4. Боковые стенки решил сделать из дюрали толщиной 1,5 мм.

5. Рекомендую заклеить все щели и стыки конструкции при помощи силиконового герметика или аналогичного герметизирующего вещества.

6. Самое сложное на мой взгляд — работа с каналами подводки воздушных потоков к отверстиям воздуховодов. Решено было сделать их разборными из того же материала.

7. Чтобы уменьшить сопротивление и убрать завихрение сделал плавные повороты из дюрали.

8. Далее были сделаны прорези для обдува ног водителя и пассажира с заслонками.

9. Необязательный пункт, но я все же решил сделать для себя — установил переменный резистор регулировки оборотов улитки вместо резистора яркости подсветки.

Теперь о результатах доработки печки ВАЗ 2107.

Вышло все даже лучше, чем я ожидал. Печка работает на малых оборотах вообще бесшумно, поток воздуха из боковых прорезей довольно приличный несмотря на множественные завихрения и изгибы конструкции. По всем направлениям идет равномерный поток воздуха, который быстро и мягко прогревает весь салон. На второй и третьей скорости поток просто «сумасшедший», поэтому его включаю только в случае крайней необходимости, например, когда необходимо быстро согреться. Более того заметил, что после модернизации печки исчез неприятный эффект под названием запотевание стекол, в машине сухо и комфортно.

Если вы знаете другие способы как улучшить печку ВАЗ пишите об этом в своих комментах к посту. Спасибо за внимание, удачного вам тюнинга!

Другие интересные статьи на тему тюнинга:

Доработка печки ВАЗ 2107 своими руками. Вариант для холодов и морозов

Скачать PDF

Отопление салона вазовской классики хорошее, но доработка печки ВАЗ 2107 своими руками преследует только одну цель, это сделать его ещё лучше. Для владельцев авто, которые проживают в южных районах, этот вопрос не столь актуален. А вот жителей северных областей это заинтересует в большей степени. Им гораздо чаще приходится сталкиваться с сильными морозами и ледяным холодом в салоне машины. О том, что доработка имеет место, свидетельствуют «семёрки» на зимних дорогах, водители которых хорошо себя чувствуют на зимних дорогах без громоздкой верхней одежды.

Доработка печки ВАЗ 2107 своими руками позволяет увеличить производительность тепла в салоне автомобиля, а это значит, что повышается комфортность пребывания в салоне автомобиля в холодное время года не только водителя, но и пассажиров. Особых работ при выполнении таких работ не предвидится, а это значит, что она под силу самостоятельного выполнения владельцам этой модели ВАЗ.

Содержание

Несколько слов о недостатках обогрева семерки
Замена штатного крана обогревателя
Как избавиться от проблем с радиатором печки?
О порядке проведения такой замены
Модернизация переднего левого дефлектора

Несколько слов о недостатках обогрева семерки

Их отмечено не так много, но всё же они имеются. К ним относят следующие проблемы:

Недостаток тёплого воздуха в районе задних сидений;
Слабый поток воздуха из левого дефлектора;
Шумная работа электродвигателя отопителя;

Замена штатного крана обогревателя

Этот узел установлен в салоне автомобиля в районе ног переднего пассажира. Многие владельцы не знают о его существовании до тех пор, пока не случается протечка охлаждающей жидкости в салон. Для салона, пол которого устлан ковролином, это не очень хорошо. Возникает много проблем по его очистке, сушке, особенно в холодное время года.

Установка нового крана решает проблему, но бывает что только на короткое время. Это вынуждает владельцев придумывать что-то новое, и они придумывают. Вместо штатного крана, устанавливают изогнутую трубку. Протечки устраняются, но появляются другие проблемы. Отсутствие крана в системе не даст возможности для регулирования подачи охлаждающей жидкости в радиатор печки. Это приведёт к тому, что в тёплое время года в машине будет слишком жарко.

Авторы этой идеи предлагают на лето перекрывать подачу жидкости в радиатор печки, а в холодное время возобновлять её. Это не совсем удобно, так как и в летнее время могут возникнуть ситуации, когда потребуется подача тёплого воздуха в салон. Например, чтобы исключить запотевание стёкол.

Поэтому лучшим выходом в такой ситуации будет установка водопроводного крана в моторном отсеке машины. Это тоже не лишено недостатков, так как каждый раз для регулирования подачи жидкости в радиатор печки, необходимо останавливаться и лезть в моторный отсек.

Как избавиться от проблем с радиатором печки?

Специалисты утверждают, что более 30% всех проблем с обогревом салона происходит именно из-за радиаторов. На семёрках могут быть установлены различные радиаторы, медные или алюминиевые. Они имеют свои особенности эксплуатации и несколько отличаются габаритными размерами. Наиболее частой причиной неудовлетворительной их работы является засорение сот радиаторов, которые необходимо очистить.

Чтобы проблем с засорением было меньше, нужно применять качественную охлаждающую жидкость, стараться не применять порошковые герметики для устранения протечек, Исключить использование воды в качестве охлаждающей жидкости. Она способствует быстрому разрушению тонких стенок алюминиевых трубок радиатора. «Левый» тосол, в котором в большинстве случаев отсутствуют присадки, также ускоряет износ деталей системы охлаждения и отопления.

В качестве более радикальной меры можно попробовать заменить вентилятор в системе отопления. Нужно сразу предупредить, что просто взять другой и поставить вместо штатного узла, не получиться, нужна определённая работа по доработке. Наиболее часто при переделке используют вентилятор от ВАЗ 2108. Чем он привлекает владельцев классики? Электродвигатель этого узла имеет более высокие обороты, менее шумный, более экономичный.

О порядке проведения такой замены

Работу можно выполнить примерно в такой последовательности:

В снятом пластмассовом кожухе печки нужно срезать оболочку в нижней части кожуха. Это связано с тем, что «восьмерочный» вентилятор несколько длиннее штатного устройства;
Нужно обрезать гребень, который подаёт воздух к полу машины;
Следующим шагом будет установка нового узла вместо штатного вентилятора и надёжное его крепление;
Подключают прибор к бортовой сети авто. При этом используют кнопку и добавочные резисторы от ВАЗ 2108.

После такой доработки в салоне будет заметно теплее.

Модернизация переднего левого дефлектора

Как уже отмечалось ранее, одним из недостатков системы отопления этой модели ВАЗ, является слабый поток воздуха из левого переднего дефлектора. Это доставляет неудобства водителю во время движения, так как запотевает боковое стекло. Этим ухудшается обзор, что может привести к созданию аварийной ситуации. Умельцы нашли выход и из такой ситуации.

Для увеличения подачи тёплого воздуха в дефлектор стали устанавливать малогабаритные вентиляторы. Очень хорошо справляются с этой работой компьютерные приборы, они малогабаритные и экономичные. Для их установки нужно снять дефлектор и в нём подготовить место для вентилятора. При подключении его к бортовой сети, нужно предусмотреть отдельный выключатель.

Как видите, возможностей для усовершенствования довольно много. Доработка печки ВАЗ 2107 своими руками в домашних условиях выполнима. Всё зависит от ваших навыков и умения, а также финансовых возможностей для приобретения тех или иных материалов и инструментов.

Правильная доработка печки ваз 2107

Содержание

1 Устройство отопительной системы ВАЗ 2107.
- - 1.0.1 Частые неисправности печки ВАЗ.
2

Несмотря на приличное количество недостатков, ВАЗы остаются любимы нашими соотечественниками. Сегодня, мы расскажем как улучшить работу печки на классике. Печка и вентиляция, обеспечивают благоприятную атмосферу в салоне автомобиля. В ВАЗ 2107, осуществляется подача воздуха с улицы. Воздух, через промежутки в капоте автомобиля, попадают внутрь автомобиля. При этом, в зависимости от настройки, он нагревается или охлаждается.
Воздуха заборный короб — находиться в тыльной части блока двигателя, происходит очистка воздуха от влаги. Короб, защищен от движка, специальными (резиновыми) прокладками. Влага — выходит наружу, а поток воздуха — попадает в отопительную систему. Промежутки в коробке, закрыты специальной перегородкой (крышкой). При движении, часть воздушного потока, выходит через приспособления, расположенные над приборной панелью.
Устройство отопительной системы ВАЗ 2107.
Корпус отопления, располагается в салоне автомобиля. Отопитель, закреплен на перегородке с движком.
- Оболочка вентилятора.
- Корпуса радиатора, с крышкой притока воздуха.
- Распределитель воздуха.
- Перед тем, как попасть в салон, воздух нагревается. Это происходит с помощью радиатора, расположенного внутри корпуса.
Радиатор печки, оснащен входящим и выходящим каналом. Данные канала, трубками соединены с системой, для охлаждения двигателя машины. В входную трубку, встроен отопительный краник. Кран, регулирует подачу жидкости для охлаждения. На приборной панели, располагается рычаг для управления подачей жидкости в систему вентиляции автомобиля.
Вентилятор отопительной системы, располагается внизу радиатора. Он оснащен небольшим движком, находящемся внутри корпуса. Благодаря специальному устройству, вентилятор имеет возможность регулировки скорости. Бортовой вентилятор, имеет две скорости. Переключение производиться, переключателем на приборной панели.
Отвод воздуха на ВАЗ, устроен таким образом, чтобы распределять его по салону. По этому, воздух выдаются в салон автомобиля, на лобовое и боковые стекла. С помощью заслонок, можно управлять подачей воздуха в 2107.
Частые неисправности печки ВАЗ.
- Нарушение герметичности радиатора или крана отопления.
- Нарушение работы регулятора вентилятора.
- Провода, выведенные из строя в результате окисления.
- Неисправность движка вентилятора.
Усовершенствование печки ваз 2107.
Обладатели ВАЗ 2107, знают — что звуковое сопровождение печки, не говорит о том, что она хорошо работает. Поэтому, мы произведем ее улучшение своими руками. На данный момент, обладателю ваз, предоставляется множество советов по модернизации печки. Далеко не каждый из них, дает желаемый результат. Самостоятельно можно уплотнить отводы воздуха или настроить потоки воздуха. Но, в данном случае общая обстановка в салоне не измениться. Для увеличение температуры в салоне, необходимо увеличить подачу тепла радиатором. Вентилятор изготовителя, нужно заменить. Дело в том, что он слишком мал и не продуктивен для ваз 2107. Доработка происходит, с использование деталей отопления от 2108.
Для реконструкции системы отопления, нам понадобиться вентилятор от восьмерки. Частота его вращения значительно больше. При этом, он требует наименьших затрат энергии.
Порядок модернизации отопительной системы ВАЗ 2107:
- В салоне, убираем оболочку нижней части отопления. На данной части, располагается штатный вентилятор.
- Снимаем штатный вентилятор. В дальнейшем он нам не потребуется.
- Обрезаем гребень, подающий воздух к полу авто. Этого требует доработка, на восьмерке мотор немного длиннее.
- Убираем вентилятор с двумя лопастями. Его функцию, будет выполнять вентилятор имеющий пять лопастей.
- Перед тем, как установить новый вентилятор — подключаем и проверяем его.
- Устанавливаем новое устройство, на место старого. Необходимо, надежно закрепить конструкцию на ее новом месте.
- Для более спокойной работы вентилятора, меняем резистор. Новый вентилятор, перегоняет большое количество воздуха и достаточно шумен. Для этой цели, так же, подойдет резистор от восьмерки.
- Кнопки и регуляторы вентилятора, меняем на новые. Используем от ваз 08. Стандартная кнопка от 2107, быстро придёт в негодность, за счёт разницы тока. Доработка произведена.
После реконструкции, печка не станет работать тише. Но при этом, комфорт в салоне существенно повысится!
Уход за печкой ВАЗ 2107.
В результате длительной эксплуатации, радиатор печки засоряется. Это влечет за собой некорректную работу системы отопления. Для восстановления функциональности печки, необходимо ее почистить. Данная процедура не требует значительных усилий и легко выполняется своими руками.
- Пара хомутов
- Пара резиновых уплотнителей
- Гаечные ключи
- ОЖ
Порядок работы.
1. Перед началом, необходимо дождаться полного охлаждения двигателя.
2. Под все трубки, подкладываем прокладки (можно использовать ткань).
3. Снимаем хомуты, крепящие шланги входа и выхода в отсек двигателя.
4. Убираем шланги с крана (подставляем емкость для жидкости).
5. Отворачиваем крепежи и убираем уплотнители.
6. Снимаем радиатор.
7. Заменяем все резиновые уплотнители.
8. Снимаем кран и чистим входные шланги.
9. Используя охлаждающую жидкость, промываем радиатор.
10. Собираем систему отопления в противоположном порядке и проверяем исправность ее работы. Внимательно проверьте герметичность всех узлов!
11. При обнаружении течи, усильте давление хомутов.
Будьте особенно внимательны при усовершенствовании отопительной системы автомобиля. Улучшение печки на классическом ВАЗе, достаточно простая, но весьма продуктивная процедура. Если подходить к делу ответственно, вы обязательно получите необходимый результат! Регулярно ухаживайте за печкой и производите очистку радиатора. Удачной модернизации!
Отопитель ВАЗ 2107: печка ВАЗ, неполадки и ремонт
Как известно, система отопления автомобиля позволяет поддерживать микроклимат в салоне, эффективно отогревать стекла, удалять влагу и т.д. Простыми словами, от состояния данной системы напрямую зависит здоровье водителя и пассажиров, комфорт при эксплуатации ТС, а также безопасность при езде на автомобиле.
С учетом того, что «классические» отечественные модели ВАЗ (например, 2103, 2106, 2107) остаются достаточно распространенными на дорогах, частой проблемой является то, что отопитель ВАЗ 2107 или 2106 не работает. В этой статье мы остановимся на модели 2107, рассмотрим устройство отопителя на такой машине, а также что делать, если плохо греет печка ВАЗ 2107.
Как устроена печка 2107
Итак, система отопления ВАЗ 2107 включает в себя:
- отопитель;
- вентилятор;
- блок управления отопителем;
Снаружи воздух попадает через воздухозаборник в кожух камеры приема воздуха. Камера находится в моторном отсеке (в области под лобовым стеклом). Далее воздух перенаправляется на отопитель, где происходит конденсация влаги.
Важным элементом является радиатор печки на ВАЗ 2107, который нагревается благодаря циркуляции ОЖ (охлаждающей жидкости) системы охлаждения двигателя. При этом температура воздуха меняется за счет открытия и закрытия особого крана (кран отопителя ВАЗ), который уменьшает или увеличивает поток разогретой ОЖ, поступающей в радиатор печки.
Кстати, если автомобиль движется на большой скорости, система отопления может подавать воздух в салон даже в том случае, когда вентилятор печки ВАЗ 2107 выключен. Дело в том, что воздушный поток снаружи способен создать давление в коробке воздухопритока, благодаря чему нагретый воздух проникает в салон.
Сама система отопления устроена просто. По воздуховодам можно направлять нагретый воздух в ноги, на водителя, на лобовое стекло и боковые стекла и т.д. Управлять печкой, изменять температуру, выбирать направление обдува можно при помощи рукояток на приборной панели.
Рукоятка в верхней части отвечает за регулировку положения крана отопителя. Сдвинув рукоять максимально влево, кран полностью закрывается, а вправо будет означать полное открытие.
Средняя рукоятка изменяет положение крышки притока воздуха, что позволяет регулировать интенсивность подачи горячего воздуха. Рукоятка снизу позволяет управлять заслонками воздуховодов обогрева стекол. Если сдвинуть рукоятку вправо, поток воздуха идет на боковые стекла, тогда как левое положение позволяет реализовать обдув лобового стекла.
Доработка печки ВАЗ 2107: тюнинг отопителя
Хотя устройство печки ВАЗ 2107 простое, однако, конструкция не лишена недостатков. По этой причине многие владельцы осуществляют доработку печки ВАЗ 2107 своими руками или выполняют ремонт, меняют изношенные элементы и т.д.
Как правило, в списке улучшений можно отметить доработки в плане повышения герметичности воздуховодов (зачастую, в тех местах, где есть соединения). Такое решение позволяет добиться более эффективного обогрева внутрисалонного пространства и обдува стекол.
Замена на версию ВАЗ 2108, которая уже идет на подшипниках, решает и эту проблему. Чтобы заменить вентилятор печки ВАЗ 2107, нужно заготовить предохранитель, резистор и переключатель оборотов. Детали подходят от модели Нива и Калина.
Для снятия вентилятора нужны две отвертки (плоская и крестовая), ключ на 7 и 10, плоскогубцы. Чтобы добраться до вентилятора, снимается панель приборов, полка, а также перчаточный ящик. Затем ключом 7 следует ослабить кожух троса регулировки воздушных заслонок. Далее петля троса скидывается с рычага.
Теперь посредством ключа 10 выкручивается гайка крепления корпуса отопителя, после чего плоской отверткой из корпуса печки достаются воздуховоды (слева и справа). Затем все той же плоской отверткой нужно снять защелки, которые фиксируют вентилятор
Дальше нужно отсоединить клеммы проводов, достать вентилятор из корпуса печки, демонтировать крыльчатку. С учетом того, что вентилятор от ВАЗ 2108 немного больше по размеру, в конструкцию печки вносятся изменения.
Замена только моторчика предполагает необходимость делать дополнительное отверстие в решетке, через которую горячий воздух проходит вниз. В случае если не делать отверстие, корпус электромоторчика будет упираться в решетку.
Главное, при обратной сборке и установке учитывать, чтобы воздух забирался снаружи, а не из салона. Также если воздух не идет в «рукава» или печка дует под панель, следует проверить крепления воздуховодов. Часто бывает, что воздуховод просто не стал на место, забит поролоном и т.д.
Еще дорабатывают и сами воздуховоды. Это делается путем изготовления в корпусе печки дополнительных отверстий, куда затем вставляется несколько сантехнических шлангов. Если эти шланги соединить с боковыми воздуховодами, а также нижними, тогда это позволит создать более мощный поток теплого воздуха при обдуве ног или стекол.
Не работает печка ВАЗ 2107: причины
С учетом того, что неисправностей отопителя может быть достаточно много, ниже рассмотрим основные:
- прежде всего, воздух в системе охлаждения становится причиной того, что печка не работает. При этом важно выгнать воздушную пробку, то есть выполнить качественное развоздушивание системы охлаждения двигателя.
- плохо работать отопитель может и по причине того, что радиатор печки ВАЗ 2107 забит. В результате ОЖ плохо циркулирует по системе отопителя, воздух слабо прогревается. Получается, когда на ВАЗ 2107 не работает печка полностью, то есть дует, но воздух холодный, это часто говорит о том, что радиатор забит полностью, его нужно промыть или заменить. Чтобы это быстро определить, нужно пощупать патрубки. Если входной патрубок теплый, а выходящий холодный, тогда неисправность очевидна.
- бывает и так, что кран отопителя открыт, но охлаждающая жидкость в радиатор не подается. Обычно это происходит по причине того, что в системе скопилась накипь и грязь, кран засорен. Чтобы решить проблему, кран нужно снять для чистки или замены.
Ремонт печки ВАЗ 2107
Прежде всего, важно сразу определить поломку. Если дело в текущем патрубке, кране или воздушной пробке, такую проблему можно решить быстро.
Если же причиной становится радиатор печки или другие труднодоступные элементы, тогда предполагается больший объем работ, то есть нужно отдельно изучить инструкции, как снять печку ВАЗ 2107 и как выполняется замена печки ВАЗ 2107. Давайте рассмотрим методы устранения частых неисправностей.
- Если дело в кране, оптимально сразу менять его на новый. Для этого под капотом отсоединяется патрубок, который идет на кран. Чтобы часть ОЖ не выливалась после снятия в моторный отсек, под патрубок ставится емкость. Затем снимается вещевая полка, далее ключом 10 выкручиваются гайки крепления крана к корпусу печки. Теперь кран можно снять со шпилек и установить новый.
Как правило, кран отопителя нужно менять при его заклинивании и т.д. При этом лучше поставить керамический кран вместо штатного металлического. Такой кран, в отличие от заводского аналога, не закисает, на керамике не скапливается накипь, не возникает коррозия. В результате, даже если кран долго закрыт (например, с весны и до осени), после его открытия сохраняется полная работоспособность.
- Неисправности радиатора относятся к поломкам более серьезного характера. Если радиатор печки течет или забит, его нужно снимать. То же самое можно сказать и про вентилятор печки, моторчик и т.д. Чтобы выполнять такой ремонт, нужно знать, как снять печку 2107.
Если коротко, чтобы добраться до радиатора, нужно открутить патрубки радиатора. С учетом вытекающего антифриза, потребуется подставить емкость. Если же нужно снять вентилятор печки, саму систему охлаждения трогать не нужно. Фактически, снятие печки ВАЗ 2107 можно разбить на два этапа:
- демонтаж элементов в салоне;
- снятие элементов под капотом;
Теперь ключом на 10 выкручиваются 2 крепежных болта, патрубок снимается с радиатора, параллельно демонтируется кран. Обратите внимание, между патрубком и радиатором есть резиновые уплотнители. Так вот, их нужно менять на новые при обратной сборке.
Если радиатор засорился, промывка радиатора печки предполагает его снятие, наружную очистку от грязи, промывку изнутри, продувку компрессором. Также очищаются и снятые ранее патрубки, кран отопителя и другие элементы системы.
Патрубок изнутри можно прочистить ершом. Радиатор вымывается Керхером под давлением около 5 атмосфер. Мыть нужно до момента, пока из радиатора не будет вытекать чистая вода без грязи и примесей.
В случае, когда нет Керхера, промыть радиатор можно каустической содой. Достаточно приготовить раствор соды, залить в радиатор и оставить на 60 мин. Затем раствор нужно слить и оценить степень загрязнения сливаемой жидкости. Промывку повторяют до момента, пока сливаемый раствор не станет чистым. По окончании радиатор печки нужно просушить, продув компрессором.
- Как показывает практика, печка ВАЗ 2107 плохо греет не только по причине течей или проблем с радиатором или краном. Также можно выделить сбои в работе переключателя режимов вентилятора, выход из строя проводки блока управления, окисление контактов и т.д. Например, проблемным может быть моторчик печки ВАЗ 2107. Как уже говорилось выше, если появился свист, тогда электродвигатель нуждается в чистке и смазке (временное решение) или замене на новый, причем лучше ставить более надежный вариант с подшипниками.
Идем далее. Блок управления печкой ВАЗ 2107 управляется рычагами на панели приборов, которые связаны с исполнительными элементами при помощи гибких тяг. При этом именно благодаря такому решению регулируется степень открытия воздушных заслонок, открывается и закрывается кран отопителя, перераспределяются потоки воздуха и выбираются зоны обдува.
Еще есть нижняя заслонка, которая называется воздухораспределительной крышкой. Этой заслонкой управляет специальный рычаг, который находится с водительской стороны под приборной панелью.
Так вот, упомянутые выше тяги — это металлическая проволока, которая со временем может растягиваться, лопаться, соскакивать и т.д. Не трудно догадаться, что обрыв тросов печки и другие неполадки с заслонками также становятся причиной того, что отопитель работает некорректно. В этом случае печку также нужно разбирать и ремонтировать.
Подведем итоги
Как видно, даже с учетом простоты конструкции, ремонт печки ВАЗ 2107 может оказаться трудоемкой процедурой по причине затрудненного доступа к определенным элементам системы отопления.
При этом если возникает такая необходимость, доработка и тюнинг печки ВАЗ, а также обслуживание и замена отопителя ВАЗ 2107 своими руками вполне может быть выполнена самостоятельно в условиях обычного гаража.
В системе охлаждения мотора воздух: симптомы завоздушивания, причины образования воздушной пробки. Как развоздушить систему охлаждения двигателя.
Антифриз закипает и бурлит в расширительном бачке. Причины закипания тосола или антифриза, основные неисправности, диагностика неполадок, рекомендации.
Причины, по кторым охлаждающая жидкость начинает течь. Как найти место утечки антифриза или тосола самому. Полезные советы и рекомендации.
Причины завоздушивания системы охлаждения двигателя автомобиля и симптомы. Как выгнать воздушную пробку из системы охлаждения, советы и рекомендации.
Почему двигатель перегревается или кипит, при этом радиатор охлаждения холодный. Признаки перегрева мотора, как не допустить серьезных последствий.
Не работает отопитель ВАЗ 2110: основные причины, по которым печка ВАЗ 2110 плохо греет. Диагностика, замена радиатора печки ВАЗ 2110, доработка.
Как сделать печку ВАЗ 2101 — 2107 чтобы лучше грела
Не будем делать больших предысторий, а сразу преступим к делу. Ранее, когда я уже встречался с подобными статьями, дельным советом там было уплотнение всех имеющихся соединения для того, что бы избежать потерю воздуха. Отчасти это дельный совет, но отчасти нет, не всегда это просто помогает. Что же делать в таком случае?
Я хотел бы рассказать Вам об усовершенствовании именно источника той самой подачи воздуха, а именно вентилятора. Сам по себе радиатор отдает больше количество тепла, просто не всегда хватает воздуха, чтобы отопить весь салон автомобиля. Для решения подобной проблемы стоит эксплуатировать двигатель от вентилятора отопителя на ВАЗ 2108 или на ВАЗ 2109.
Это связано с тем, что стандартный двигатель печки ВАЗ дает всего лишь примерно 3000-3200 оборотов в минуту и потребляет ток в размере 4,5 А, а на «зубилах» стоят в некотором плане двигатели боле мощные, которые способны выдавать примерно 4000 оборот в минуту, но и потребляют значительно больше – 14 А.
Как Вы можете видеть, потребление весьма большое, но при этом и потом воздуха совершенно иной, что является коренным вопросом в нашем с Вами случае. Что мы делаем?
Разбираем и модернизируем печку ВАЗ 2101 — 2107
Во-первых, все разбираем. Далее нужно спилить гребешок с последующей заменой резистора регулирования скорости вращения вентилятора. Для чего нужно было спиливать гребешок? Это объясняется тем, что габариты двигателя от «зубил» больше обычных классических. Так что, для того, чтобы полностью закрыть обогрев ног, его нужно спилить. По расчетам может получиться примерно в пару раз больше воздуха.
Для начала сверлим отверстие на крыльчатке диаметром примерно 7 мм. Поле этого следует как можно плотнее надеть крыльчатку на вал «седьмого» двигателя, желательно экспериментировать до тех пор, пока не устранятся шум и вибрации полностью. Перед установкой не забудьте провести испытательное включение и только после этого продолжайте работать дальше.
Также может возникнуть вопрос в плане «зачем нужна была замена резистора для переключения режимов скорости?». Ответ прост (его замена производится после испытаний) с его помощью поступает больший поток воздуха. Также нужно не забыть и о замене переключателя режима вращения вентилятора, так как он попросту не предназначен для большого тока и часто просто плавится.
Подключается он по обычной схеме от ВАЗ 2108, короче говоря, Вы получаете обычный 3-х скоростной переключатель, который активизируется при активном зажигании.
Как улучшить печку ВАЗ 2101 — 2107 (видео)
Прогрев салона осуществляется на много быстрее и соответственно быстрее оттаивают стекла, при повышении КПД в салоне сразу же становиться теплее, даже в таком большом салоне как в ВАЗ 2104 редко появляется необходимость включения обогрева заднего стекла. Есть, конечно, и минус – повышается шум при работе такого вентилятора, но это объяснимо и терпимо. Можно также промыть радиатор печки, это существенно улучшит его теплоотдачу.
0 0 голоса
Рейтинг статьи
