Турбина на карбюраторный двигатель; плюсы и минусы апгрейда

Турбина на карбюраторный двигатель – плюсы и минусы апгрейда

Каждый владелец автомобиля со временем задумывается об улучшении технических характеристик своего железного коня. Можно ли достигнуть увеличения мощности двигателя с помощью монтажа турбонаддува?

Турбина в процессе работы использует энергию газов, выделяющихся в процессе работы двигателя из выпускного коллектора. Воздушные потоки воздействуют на крыльчатку, раскручивая ее и лопасти компрессорного колеса. В двигатель поступает много воздуха, необходимого для насыщения топлива.

Количество топлива в цилиндрах увеличивается в несколько раз, тем самым можно достичь увеличения показателей мощности и расширения потенциала двигателя. Вместе с этим высокая интенсивность оборотов турбины (скорость вращения может доходить до 200 тысяч оборотов в минуту) увеличивает нагрузку на подшипник вала турбины. Часто именно разрушение подшипника становится причиной выхода из строя системы турбонаддува.

Как установить турбину?

Перед началом работы нужно проверить, имеются ли в наличии необходимые расходные материалы. Категорически запрещено использование герметиков при работе с трубопроводами. Под воздействием высоких температур они разжижаются и теряют первоначальные свойства.

Куски отслоившегося герметика рано или поздно попадут внутрь турбины и приведут к поломке. Самостоятельно установленная турбина — результат кропотливой работы, нужно внимательно следить, нет ли в масле инородных частиц или жидкостей.

1. В первую очередь производится замена комплектующих — масляных и воздушных фильтров и самого масла.
2. Тщательно промывается отверстие маслопровода, удаляются инородные частицы и песок.
3. Все поврежденные и вышедшие из строя маслопроводы и патрубки необходимо заменить на новые.
4. Далее нужно снять сапун с мотора, тщательно его очистить и промыть.
5. После промываются подающие магистрали и сливается масло.
6. С помощью специального шприца необходимо обработать маслом соприкасающиеся соединения турбины. Смазку можно производить моторным маслом двигателя, на который планируется поставить турбину.
7. Монтаж турбонаддува производится с учетом расположения маслопровода. Недопустимо наличие перегибов и горизонтального расположения маслопровода.

Какую турбину выбрать?

Перед покупкой и монтажом турбины следует учесть несколько важных моментов. Двигатель должен работать на высокооктановом топливе, так как нагнетатель будет показывать уровень давления в районе трех атмосфер, а это приведет к увеличению степени сжатия в цилиндрах.

Есть ли смысл приобретать систему спортивного турбонаддува? Практика показывает, что такое оборудование на обычном автомобиле приводит к значительному увеличению расхода топлива и быстрому износу двигателя.

Плюсы установки турбонаддува

Если приобретена турбина на карбюраторный двигатель надлежащего качества и в процессе установки не допущено нарушений, можно ожидать улучшения следующих показателей работы мотора:

• Улучшается разгон, повышаются динамические характеристики
• Увеличение тяги
• Снижение объема потребляемого топлива (за счет более быстрого разгона)
• Преодоление подъемов и препятствий станет более комфортным
• Увеличение плотности воздуха в цилиндрах приводит к полному сгоранию бензина, за счет чего выхлопные газы становятся менее опасными для окружающей среды

В качестве примера изменения мощностных характеристик двигателя можно использовать данные, полученные после тестирования карбюраторного двигателя объемом 1,5 литра автомобиля ВАЗ 2183.

Недостатки системы турбонаддува

Перед тем как устанавливать дополнительное оборудование, нужно учесть не только плюсы, но и минусы такого апгрейда. Зачастую при детальном изучении всех тонкостей становится очевидна нецелесообразность улучшения показателей мощности.

• В некоторых случаях может потребоваться замена свечей зажигания.
• Увеличение мощности неизбежно ускорит износ частей двигателя
• Поиск подходящей турбины может занять длительное время (особенно для отечественных автомобилей)
• Стоимость работ и комплектующих весьма высока, иногда сумма равнозначна стоимости авто
• В случае поломки повторная установка турбины обойдется недешево
• После поездки на высокой скорости двигатель будет нуждаться в охлаждении
• Повышение расхода горючего. В среднем данный показатель увеличивается на 15 — 20 процентов.

Если вы приняли решение об усовершенствовании двигателя автомобиля с помощью турбонаддува своими руками, прежде всего необходимо определить, подходит ли выбранное оборудование вашему автомобилю.

Лучшим решением будет консультация специалиста, который произведет необходимые расчеты и подберет нужную модель турбины.

Устанавливаем турбину на карбюраторный ВАЗ 2107

Механический нагнетатель на ВАЗ – за и против

Чем больше мотор и чем больше в нем цилиндров – тем выше его мощность. Таков самый первый вывод при наблюдении за моторами и машинами. Но это не всегда именно так. Чем больше топлива сгорает в цилиндрах двигателя, тем большую мощность он способен показать. Но объем цилиндров конечен, а мощность хочется иметь повышенную. Вот в этих случаях на помощь приходит механический нагнетатель воздуха.

Принцип его действия чрезвычайно прост и работает на любых автомобилях, в том числе семейства ВАЗ 2107, 2106, 2114, 2112 – он обеспечивает подачу дополнительного воздуха в мотор, в результате чего:

• увеличивается продувка цилиндров, и они лучше освобождаются от остатков сгоревшего топлива;
• в цилиндры мотора попадает больше топлива, что обеспечивает получение большей мощности;
• повышается степень сжатия, что также дает прирост мощности.

Такой подход практически похож на режим турбо, применяемый на дизелях. Только там для этих целей используется турбонагнетатель, приводимый в действие выхлопными газами, а в этом случае – механический нагнетатель воздуха, который ремнем связан с коленвалом двигателя. Такой подход гораздо проще, подача воздуха зависит от оборотов двигателя, чем они выше, тем его поступает больше; а также не требует обеспечения режимов работы турбины и может быть выполнен своими руками на любом автомобиле ВАЗ.

Не стоит забывать, что вами производится форсирование двигателя ВАЗ, будь то любая его модель 2107, 2106, 2114, 2112, работа должна выполняться комплексно, и только тогда возможно получение ожидаемого результата. Однако это не такая уж и большая плата за прирост мощности.

Турбонаддув на ВАЗ – безусловно это экзотика. Но мощностные преимущества турбо моторов над «атмосферниками» сами по себе подстрекают появление все больше и больше машин, которые получили турбину. И далеко не все эти машины иномарки…

Турбо на территории бывшего союза пока в новинку. Постараемся кратко и доступно описать примерный список переделок обычного атмосферного двигателя ВАЗ 21083, который устанавливали как на ВАЗ 2108, 2109, 21099, так и на первые «десятки».

Теория

Начнем пожалуй с теории. Есть просто наддув (механический наддув, чарджер) и есть турбонаддув. В обоих случаях наддув создает турбина, установленная между воздушным фильтром и впускным коллектором. Разница в том, что именно приводит ее в действие.

В первом случае турбину крутит сам двигатель. Из плюсов — прямая зависимость оборотов турбины (создаваемого турбиной давления) от оборотов, т.е. никакой запоздалой реакции (турбоямы). Из минусов — двигатель тратит часть своей мощности на раскрутку турбины.

Турбонаддув более сложен т.к. состоит из 2 турбин. Одна нагнетает в двигатель больше воздуха и приводится в действие другой турбиной, которая установленна сразу за «пауком» (выпускным коллектором). Таким образом цепочка выглядит следующим образом: выхлопные газы вращают одну турбину, которая соединена со второй турбиной, нагнетающей воздух в двигатель. Плюс турбонаддува в том, что он имеет больший КПД т.к. не требует мощностных затрат двигателя на его вращение. Минус турбо в присутствии эффекта «турбоямы». Как это выглядит? Вы резко жмете «газ в пол» и ждете моментальной реакции от двигателя. А чтобы турбо-двигатель выдал максимум мощности требуется достаточно раскрутить турбину, которая «оживает» только когда двигатель достиг 3000-3500 оборотов/мин.

Турбины условно можно поделить на 2 группы: низкого давления (примерно до 0,2-0,6 бар) и высокого давления (до 1 бара и выше). Если для турбины высокого давления требуется довольно серьезная доработка двигателя, то для турбины низкого давления можно оставить практически всё заводским, но об этом далее.

Зачем нужно турбо на ВАЗ?

Фактически главная цель это получение максимально возможного количества лошадок. Ну по крайней мере у любителей погонять так точно J При одном и том-же рабочем объеме турбированный мотор может иметь чуть-ли не в 2 раза большую мощность при примерно том-же расходе топлива. Так в последнее время в моду вошли малолитражные турбодвигатели. Fiat уже довольно давно строит маленькие городские хетчбеки с турбо-моторами и динамикой седана с 3-3,5 литровым мотором. Простой тому пример Fiat Grande Punto с турбо мотором объемом 1.4 и мощностью от 120 до 150 лошадок, а в некоторых модификациях и до 180. Подобные моторы впрочем появились и у VW.

Как можно форсировать турбированный двигатель?

Специфика этих моторов такова, что если некоторые усовершенствования практически ничего не дают на атмосферниках, то на турбо полученные результаты просто потрясают. Простой пример – прямоток. У многих бытует мнение, что с ним двигатель легче «дышит» и крутится, наш форум тому доказательство. Но то лишь субъективные мнения. Если в случае с атмосферным двигателем мощность придает больше звук, чем сам прямоток, то на турбо правильным впуском и выпуском можно добиться очень неплохих результатов.

Та-же картина и с такой популярной доработкой как чип-тюнинг. Если атмосфернику эта процедура даст не более 10% мощности, то турбо с легкостью до 25%

Установка турбонаддува на ВАЗ

Рассмотрим более бюджетный, в плане переделок, вариант с турбиной низкого давления и двигателем ВАЗ 21083 с распределенным впрыском.

Блок щилиндров, коленвал и шатуны можно использовать стандартные. Распредвал и клапаны тоже. Разница может быть в поршнях и головке цилиндров т.к. установка турбины требует снижения степени сжания. А этого можно добиться или увеличением камеры сгорания, или специальными поршнями. Хотя поршни можно оставить и оригинальные, а ограничиться только головкой.

Отличается и выпуск – между выпускным коллектором и приемной трубой теперь находится турбина. Резонатор и глушитель можно использовать стандартные, хотя для получения большей мощности можно поставить и прямоточный выпуск.

Впрыску нужен увеличенный ресивер и нестандартную программу управления. Незначительных изменений потребует и система смазки.

Турбина низкого давления – по вашему усмотрению и возможностям. В случае с ВАЗом турбокомпрессор монтируют над приводом правого колеса между выпускным коллектором и приемной трубой. К компрессору подаются 2 патрубка для воздуха. Первый соединен с воздушным фильтром, а второй с ресивером.

Таким образом самая дорогая и дефицитная деталь это сама турбина.

Для сравнения приводим сравнительную таблице с характеристиками заводского автомобиля и турбированного. Последний автомобиль оборудован стандартным выпуском и не был настроен на получение максимальной мощности.

Помните также, что помимо двигателя модифицировать нужно будет также тормозную систему и вполне вероятно, что трансмиссию. Мы приводим этот материал лишь с целью ознакомить Вас, посетителей сайта 2108.info, с турбонаддувом. Статья содержит базовую информацию о переоборудовании.

Турбо на ВАЗ обсуждаем на нашем форуме!

Как установить воздушный нагнетатель своими руками

Существует несколько подходов, позволяющих установить механический нагнетатель воздуха на автомобили семейства ВАЗ своими руками. Это изготовление самим такого устройства, обеспечивающего режим турбо или форсирование двигателя, или использование готового КИТ-набора.

Самодельный нагнетатель на ВАЗ

При таком подходе определяющим будет механический нагнетатель воздуха. Именно от него зависит вся будущая конструкция. Главное – найти соответствующий требованиям воздушный нагнетатель от импортного автомобиля, или придется использовать самодельный. Возможно и такое, причем в этом случае применяются подходящие детали и узлы от совершенно неожиданных устройств, например, пылесоса.

Изготавливая подобный самодельный воздушный нагнетатель, необходимо учитывать буквально все – габариты, вес, размещение в подкапотном пространстве, как и где будет располагаться приводной шкив и ремень, производительность этого устройства, режимы работы (кратковременный или продолжительный), возможность смазки и многое, многое другое. После того, как появится ясность с компрессором, необходимо рассчитать реализацию турбо режима для двигателя.

Даже приведенный далеко не полный перечень вопросов показывает, что изготовить самодельный воздушный нагнетатель на ВАЗ любого семейства, хоть 2107,2106, хоть 2114, 2112, достаточно сложно, но возможно. Примером может послужить фото, показывающее, что такая работа успешно выполнена. Правда, это не ВАЗ, но важен сам факт – изготовить самодельный воздушный компрессор, в котором его приводной узел подсоединен к коленвалу двигателя, – возможно.

Приводной нагнетатель своими руками – из КИТ-набора

Да, есть в продаже такие комплекты, позволяющие своими руками реализовать режим турбо в автомобилях ВАЗ 2107, 2106, 2114, 2112. Как правило, он включает в себя все нужное для сборки и установки подобного устройства на автомобиль – сам компрессор, ремни, приводной узел, кронштейны и воздуховоды. Что собой представляет подобный комплект, позволяет понять приведенное фото.

В качестве достоинств реализации режима турбо таким образом, стоит отметить его заточенность именно на автомобили ВАЗ той или иной модели (2107, 2106, 2114, 2112). К преимуществам подобного подхода следует также отнести то, что при некоторых условиях, когда уровень создаваемого дополнительного давления не больше половины бара, не требуется вмешательства в топливную систему автомобиля.

Расписывать порядок реализации режима турбо из подобного набора нецелесообразно, в каждом из них есть своя инструкция по сборке. К недостаткам можно отнести страну-изготовителя, но здесь уж как повезет. Как выглядит автомобиль после доработки и как ее выполнить, дополнительно поможет понять видео » alt=»»> Один из доступных автолюбителям способов форсировать мотор старого автомобиля и придать ему новую жизнь – поставить нагнетатель воздуха. Эту работу можно выполнить и своими руками, если использовать имеющиеся в продаже КИТ-наборы на автомобили ВАЗ.

Настройка работы турбины

Простенькая электротурбина на ВАЗе сможет повысить мощность, но незначительно. Намного эффективнее окажется использование механических турбокомпрессоров. Настройка турбодвигателя производится при помощи вестгейта. Давление в топливной системе будет тем больше, чем меньше его стравится в атмосферу. Желательно использовать для настройки уровня давления специальные конструкции boost-контроллеров.

Смотреть галерею

При помощи этого простого устройства можно непосредственно из салона автомобиля выставить необходимое давление. С его помощью защитный клапан, установленный на коллекторе, не стравливает давление. Поэтому оно постепенно растет.

Обязательно необходимо «перепрошивать» электронный блок управления, так как режимы работы двигателя существенно изменятся. Желательно доверить эту работу опытным специалистам, иначе неправильная работа двигателя будет сказываться не только на мощности, но и на расходе бензина, масла. Кроме того, все узлы двигателя могут изнашиваться в сотни раз быстрее, нежели при нормальных настройках.

Правила установки наддува на карбюраторный ДВС

В данной статье приведены общие правила и рекомендации по созданию и установке механического нагнетателя с приводом от коленвала на карбюраторных двигателях, на которых нагнетатель полагается располагать перед карбюратором.

1. Если давление наддува составляет более двух атмосфер, то требуется переход на более высокооктановый бензин (из -за существенного роста фактической степени сжатия). Но самодельный нагнетатель вряд ли сможет дать более двух атмосфер, так что достаточно обычной регулировки угла опережения зажигания, уменьшив его на необходимую величину. Если система зажигания снабжена вакуум-корректором угла ОЗ, то необходимо произвести его перенастройку в связи резким изменением давлений в карбюраторе.

2. Если двигатель имеет спортивные (широкие ) фазы газораспределения, то происходит существенный рост расхода топлива из-за выноса части смеси в выпускной коллектор. Так что на спортивные моторы наддув лучше не ставить, если, конечно, не планируется использовать эту машину в соревнованиях.

3. Многие считают, что наддувной двигатель — псих, не умеющий ехать на малых оборотах. На деле же максимальные обороты почти не растут, так как они определяются не столько количеством сгоревшей смеси, сколько массой поршней, шатунов, качеством исполнения впускных и выпускных трактов. Происходит весьма большое увеличение тяги, приёмистости, скорости раскрутки до максимальных оборотов, но роста последних почти не наблюдается.

4. Если после установки наддува двигатель будет эксплуатироваться в таких же режимах, что и до установки, то увеличения расхода топлива не произойдёт. Наоборот, будет достигнута некоторая экономия за счёт существенного сокращения времени разгона, преодоления подъёмов, возможности двигаться на более высокой передаче.

5. Нагнетатели весьма чувствительны к препятствиям потоку воздуха, поэтому крайне желательно произвести полировку впускного коллектора, большого диффузора карбюратора и др. деталей до зеркального блеска (сначала обточив стенки до ровной поверхности, а затем отполировав). Если полировка недоступна, то надо позаботиться об отсутствии поперечных задиров, которые будут завихрять поток. Недопустимо использовать для соединения нагнетателя с карбюратором гофрированные шланги — лучше всего использовать гладкие пластиковые трубы (например , канализационные) с плавными изгибами. Желательно увеличить площадь фильтрации воздушного фильтра (если фильтр поролоновый с масляной пропиткой или, не дай Бог, инерционный, то его желательно заменить на бумажный — нагнетатель не любит разрежения в фильтре и тем более мусора, которого инерционные фильтры на малых скоростях пропускают кучу). Перед бумажным фильтром желательно установить предочиститель из многослойной марли (НЕ ТКАНИ), пропитав его маслом.

6. Так как после установки нагнетателя будет сгорать больше смеси, то возрастает риск доискрового (калильного ) зажигания. Во избежание этого надо вкрутить хорошие свечи, например А23. Для более полного сжигания смеси желательно увеличить энергию искры, что достигается применением коммутаторов. Желательно также применять высоковольтные провода с распределённым сопротивлением (то есть без резисторов)- TESLA и др.

7. Для обеспечения достаточно богатой смеси надо НЕМНОГО увеличить диаметр топливных жиклёров, а в целях обеспечения чистоты воздуха надо загерметизировать карбюратор. В качестве уплотнителя для осей и тяг можно использовать толстые шерстяные нитки, пропитанные маслом. Для этого надо рассверлить на ¼ глубины канал, увеличив диаметр рассверленной части на 2-3 мм и уложить туда нитку. Затем это всё закрывается прокладкой для удержания нитки от осевого перемещения. Все отверстия для забора воздуха из окружающего пространства (мимо воздушного фильтра — винт качества смеси и пр.) необходимо снабдить фильтрами.

8. Колесо компрессора должно иметь достаточный размер и обороты. Например, для двигателей объёмом в 1-2 литра можно применять пылесосные агрегаты АП-600, обеспечивая их вращение с частотой, в 1,5-2 раза больше оборотов коленвала. Впрочем, для каждого сочетания «мотор -вентилятор» передаточное соотношение надо подбирать индивидуально, контролируя давление наддува, чтобы во всех режимах оно лежало в пределах 1,3-2 атм.

9. Если передаточное соотношение привода компрессора будет больше 2,5, то уже целесообразно применение интеркулера — промежуточного охладителя наддувочного воздуха. Дело в том, что на таких оборотах (15 -20 тысяч, в зависимости от оборотов коленвала) воздух уже начинает нагреваться от трения о лопатки. В результате он расширяется и массовое наполнение цилиндров падает. Интеркулер (очень похож на обычный сотовый радиатор для охлаждающей жидкости, только каналы, естественно, пошире и изгибы поплавнее) ставится после компрессора и охлаждает нагретый воздух, что, кстати, благоприятно сказывается и на температуре самого двигателя, особенно поршней, которым при установке турбины достаётся по первое число. Впрочем, никто не осудит за установку интеркулера на любой наддувный двигатель — массовое наполнение цилиндров вырастет на 10-20%, в зависимости от температуры забортного воздуха — чем она выше, тем больше толку будет от «кулера ». Только не вздумайте ставить охладитель на безнаддувный двигатель, массовое наполнение ощутимо упадет, так как интеркулер обладает приличным сопротивлением потоку.

10. Вопрос: где взять этот промежуточный охладитель? Конечно, на обычном развале эту штуку не найти, так как интеркулеры применяются в основном на турбодизелях — как грузовых, так и легковых, так что придётся его заказывать. Из отечественных автомобилей охладители имеют КамАЗ-6460, «Волги » и «Газели » с дизелем Steyr ГАЗ-5601 и… Пожалуй, из доступных вариантов всё. Впрочем, можно изготовить интеркулер самому, из оцинкованной стали, или, что ещё лучше, меди толщиной 0,5-2 мм, и труб — хоть водопроводных. Только этот процесс весьма трудоёмкий, так как требуется хороший тепловой контакт между каналами и рёбрами, что потребует хорошей пайки с использованием кислоты. Главные условия — каналов должно быть побольше, они должны быть поуже и суммарная площадь сечения каналов должна быть минимум в 1,5 раза больше сечения впускной трубы. Это необходимо для того, чтобы воздух в каналах тёк медленнее и чтобы площадь его соприкосновения со стенкой канала была больше для лучшего охлаждения. Например, при внутреннем диаметре впускной трубы 50 мм требуется интеркулер с 4 каналами, каждый диаметром около 30 мм. Вычислить необходимый диаметр каналов можно через формулу площади круга: площадь=3,14*радиус в квадрате. Переход впускной трубы в каналы должен быть максимально плавным — лучше всего сформировать разветвители из стеклоткани, пропитанной эпоксидкой. Ступеньки в каналах тоже ощутимо завихряют и подтормаживают поток, так что их нужно промазать герметиком. Нужно обеспечить хорошую продувку рёбер охладителя, иначе толку от него будет мало — лучше всего выделить ему воздухозаборник. На мотоциклах лучше всего расположить его перед двигателем, обеспечив ему хорошую продувку и защиту от грязи, чего можно достигнуть при помощи дефлекторов и воздуховодов из листового металла или той же стеклоткани, пропитанной эпоксидкой.

11. Теперь о устройстве самого нагнетателя. Лучше всего, если он будет центробежного типа — «улитка », но возможен и вентиляторный — с отводом воздуха параллельно оси. Крыльчатка должна вращаться на шарикоподшипниках — роликовые, игольчатые и тем более скольжения недопустимы из-за больших частот вращения. Для смазки желательно применять хладоновое (фреоновое ) масло, например ХФ-12-18. Использовать для смазки масло из моторной системы смазки нежелательно, так как оно имеет достаточно высокую температуру. Масло должно иметь вязкость 5-10W. Уплотнить подшипники надо резиновыми самоподжимными сальниками, чтобы вал компрессора проворачивался от руки с усилием. После небольшой приработки на двигателе вал будет проворачиваться с инерцией. Само колесо нагнетателя необходимо тщательно отбалансировать — на таких оборотах разницы всего в один грамм будет достаточно для убийственных вибраций. Для регулировки натяжения приводного ремня лучше всго закрепить корпус нагнетателя на оси и длинных шпильках. Материал лопастей нужно подбирать такой, чтобы они не погнулись при резкой раскрутке (до 5000 об/мин/сек, что возможно при подгазовках на нейтральной передаче) и их не разорвало на высоких оборотах (до 25000 об/мин, что также реально, особенно на мотоциклах). В общем, на лопастях надо сделать рёбра жёсткости, но небольшого размера и такие, чтобы они не сильно завихряли поток воздуха. В общем, колесо должно быть максимально лёгким, прочным и гнать воздух в одном основном направлении, так что желательно его изготавливать в хорошей мастерской.

Можно ли установить турбину на карбюраторный мотор? Личный опыт

Для того, что бы установить турбину на карбюраторный двигатель — нужно иметь некоторые представления в теоретической части двигателя внутреннего сгорания и некоторых законов физики.

Известно, что максимальная мощность и КПД в целом зависит от того, сколько поглотит и как эффективно воспламенится топливно-воздушная смесь. Если камера сгорания больше — значит больше места будет для расширения рабочих газов, как следствие большее давление на поршень на выходе дает больше мощности.

Зачем нужна турбина?

Обычный атмосферный мотор забор воздуха производит за счет разряжения, когда поршень, передвигаясь в НМТ, всасывает воздух в цилиндры. Турбированный мотор работает таким образом, что большое количество воздуха принудительно под высоким давлением попадает в цилиндр. Чем больше кислорода — тем эффективнее и больше сгорит топлива. При равном объеме цилиндров, у мотора, оснащенного турбокомпрессором, мощность будет больше, минимум в 1.5 раза.

Так как сжатый воздух нагревается, причем до критической температуры, при условии, что давление будет выше 0.5 Бар, придется установить охладитель — интеркулер.

Сопутствующие детали при установке турбины на карбюратор:

• клапан регулировки давления на турбине
• байпас, или клапан возврата сжатого воздуха в патрубки
• blow off, или клапан сброса избыточного давления, когда дроссель перекрыт
• комплект патрубков (пайпинг)
• масляные трубки для подачи масла на турбину и слива в поддон картера.

Какие сложности нас поджидали при установке турбины на карбюраторный двигатель ВАЗ 2106

В общих чертах установка турбины на такой двигатель напоминает тот же процесс на инжектор. Трудоемкий процесс будет приходится на монтаж самой турбины на карбюратор. Так как дозатором топлива в карбюраторе играют роль жиклеры, но стандартной пропускной способности стандартных жиклеров не будет достаточно, иначе будет слишком бедная смесь, приводящая к пересушиванию цилиндра и разрушению поршня. Подобрать жиклеры большего диаметра тоже не просто, на это придется потратить много времени. Придется установить “бутерброд” из двух прокладок головки блока цилиндров, чтобы не допустить детонации. Таким способом мы понизили степень сжатия до 7:1 по теоретическим расчетам. Тратится большое количество времени на ручную регулировку турбины так, чтобы давление было стабильным и подходящим под каждый режим работы.

Какие преимущества мы получили на выходе?

После долгой и мучительной настройки удалось снизить расход топлива, если не выходить за пределы 3000 оборотов коленвала в минуту. В городе замер расхода топлива показал 8 литров, до того как ранее расход был не меньше 10 литров 92 бензина

отсутствие надобности постоянно крутить двигатель, чтобы быстро разогнаться, а значит будет меньше шума
уверенная тяга во всем диапазоне оборотов, а значит в любой момент можно быстро набрать скорость.

Процесс установки

Данный процесс будет общепоказательным, а некоторые пункты могут отличаться в зависимости от конструктивных особенностей силового агрегата. Для автомобилей ВАЗ есть готовые установочные комплекты, но все они только под инжекторный мотор. Нам пришлось самостоятельно переварить впускной и выпускной коллектор. Нужно подобрать шланги для маслослива, но таким образом, чтобы шланг был без перегиба, иначе масляное голодание мгновенно выведет из строя картридж турбины. Патрубки устанавливаются так, чтобы после турбины перед карбюратором был установлен клапан сброса избыточного давления.

Стандартную “кастрюлю” воздушного фильтра убираем, придется самому сварить квадратный короб “скворечник”, куда будет горизонтально и параллельно впускному топливопроводу внедрен впускной патрубок. Дело в том, что по другому подать воздух под высоким давлением не получится, либо будет нестабильная работа двигателя из-за неправильного потока воздуха. Потом подбираются жиклеры, как минимум три комплекта, и методом подбора ставим подходящие жиклеры.

Какие недостатки следуют при установке турбины на карбюратор

• двигатель не управляется электроникой, а это означает, что при возникновении детонации двигатель не заглохнет, и любые отклонения по рабочему давлению пагубно повлияют на мотор
• карбюратор не позволяет корректировать соотношение топливно-воздушной смеси, поэтому оно всегда будет на одной отметке, а значит подходить только к одному режиму нагрузки, иначе также может закониться детонацией и разрушением поршней
• стоимость вложений совершенно не оправдывают то, что мы получили на выходе. Переделать карбюратор на инжектор будет стоить в районе 10 000 рублей, при условии установки б/у комплектующих, а возможностей тонкой настройки двигателя — масса
• постоянные сбои турбины в виде недостаточной подачи давления, либо возникновение подсоса из-за некачественной сварки коллектора

При установке турбины на карбюраторный мотор стоит учесть все вышеперечисленные недостатки, которые вряд ли перекроют те немногочисленные достоинства. Вложения, которые вам понадобятся для такой операции — минимум 60 000 рублей, включая ремонт мотора. В данном случае лучше потратиться на качественную доработку двигателя с разумным повышением мощности на 20-30 лошадиных сил, путем установки инжектора и грамотной настройки.

Турбо на карбюратор. Возможно или нет?

Всем привет!
Так как в планах надуть свою 2106, много изучал вопрос надува двигателя с карбом.
И вобщем то пришол к выводу что можно уложыть движок запросто, впрочем как и в большенстве видео и статей про надув на карбе итог один: двигло лягло или поршня прогорели.
Но так как я подхожу с оптеместичными взглядами к етому, и мыслями меня ето не коснётся и просто они делали не по феншую, решыл буду дуть в карб.
Поетому самый нармальный оптимальный выход смотреть на америкосов, ведь они любят дуть в карбы компресором, да и карб плюс турбина тоже .
Потому статья Корки Белл — Maximum Boost поможет.

ВНИМАНИЕ МНОГО БУКВ!

Корки Белл — Maximum Boost Турбонаддув (Карбюратор) Глава 8

На первый взгляд, идея о современном двигателе с турбонаддувом и карбюратором в одном флаконе, кажется противоречивой. При внимательном рассмотрении оказывается, что это действительно так. Но прежде чем отвергнуть эти старинные устройства, в этой главе мы попытаемся описать принципы действия систем турбонаддува с карбюратором.
Причины, по которым карбюратор полностью не удовлетворяет требованиям подачи топлива для двигателя с турбонаддувом, понятны и ясны.
Выделяются две причины: величина расхода воздуха, при которой карбюратор может успешно работать, и неспособность системы с турбонагнетателем позади карбюратора (системы с протяжкой воздуха) на работу с промежуточным охладителем. Карбюратор имеет три элемента управляющие расходом топлива: жиклер холостого хода, главный жиклер, и воздушный жиклер, а так же мощностные жиклеры. Хотя эти элементы управления удовлетворительно функционируют при величине абсолютного давления 1,4 -1,7 бара (0,4 — 0,7 бара наддува), точное управление топливовоздушной смесью, чтобы удовлетворить или максимальным характеристикам или любым стандартам по выбросу вредных веществ, маловероятно.

Физические правила гидроаэромеханики просто не позволяют сделать этого. Возможны две различных компоновки систем турбонаддува с карбюратором. В системе с протяжкой воздуха карбюратор помещен перед турбонагнетателем, и топливовоздушная смесь проходит через всю систему. Система с продавливанием воздуха выполнена наоборот, карбюратор размещен после турбонагнетателя. При такой компоновке топливовоздушная смесь не проходит через турбонагнетатель.

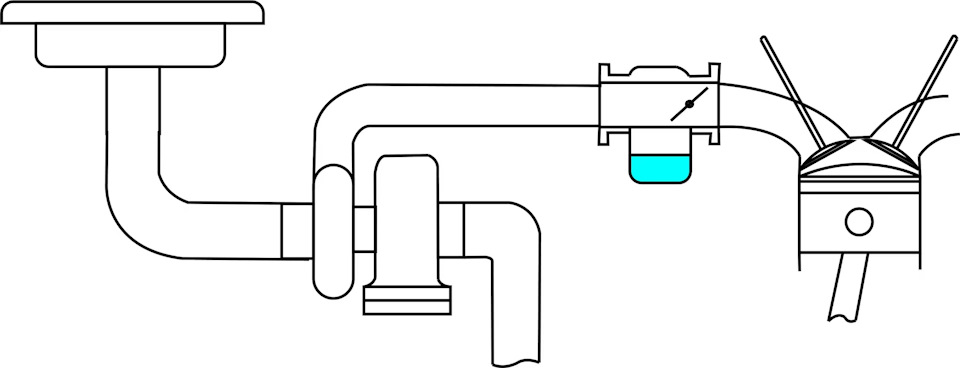

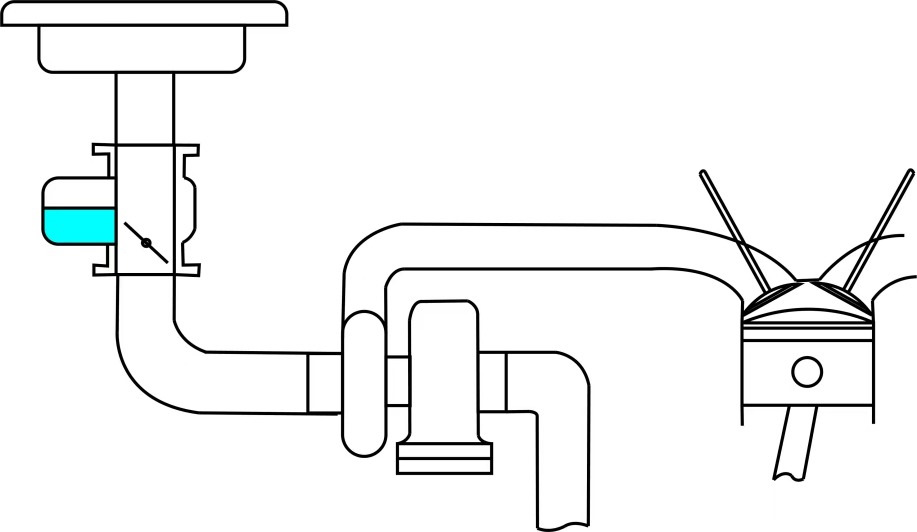

Эти два типа систем имеют свои достоинства и недостатки. Система с протяжкой воздуха является более простой, потому что это система низкого давления, в карбюраторе не происходит никакого изменения плотности воздуха. Так же не требуется байпасный клапан компрессора.Это все, что можно сказать о системе с протяжкой воздуха.
Система с продавливанием воздуха имеет лучшую приемистость и холодный запуск, пониженный выхлоп вредных веществ и допускает использование промежуточного охладителя. После рассмотрения перечисленных достоинств, фактически нет никаких причин строить систему с протяжкой воздуха, если только вы не живете в местности с теплым климатом, и никогда не намереваетесь развить серьезную мощность.

В системе с протяжкой воздуха карбюратор склонен к обледенению при температуре окружающей среды ниже 10°С.

Требования к топливному насосу.

Очевидна необходимость обеспечить больший расход топлива при работе с наддувом.
В нашем случае электробензонасос волга 150л/ч как минемалка

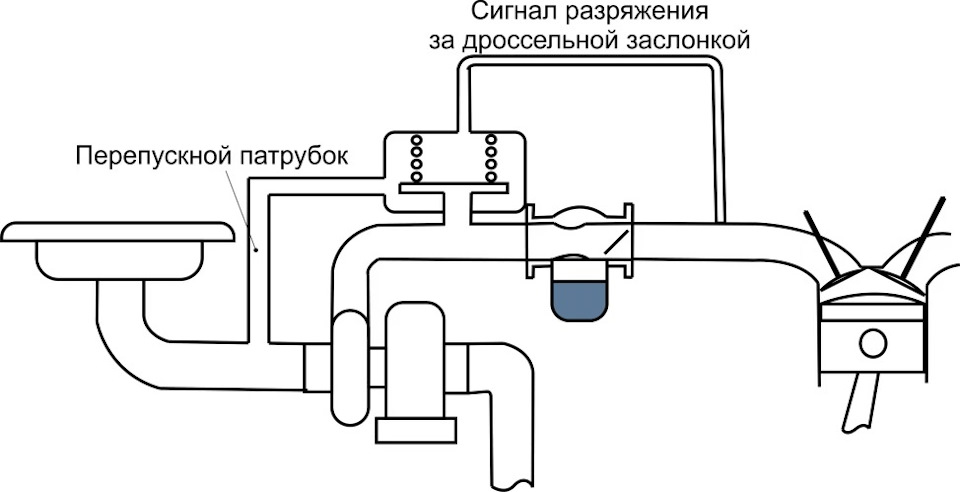

Байпасный клапан компрессора, или противопомпажный клапан, необходим для нормальной работы системы с продавливанием воздуха. Конкретный момент, при котором требуется наличие клапана — момент закрытия дроссельной заслонки после работы под давлением. Это, например, момент переключения передачи при работе с наддувом.
Проблема возникает когда после закрытия дроссельной заслонки в коллекторе создается разрежение. Выходное отверстие жиклера холостого хода при этом находится в зоне разрежения, в то время как его входное отверстие все еще находится под давлением из поплавковой камеры, от турбонагнетателя, который продолжает нагнетать воздух. Возникший перепад давлений на жиклере холостого хода является причиной большого выброса топлива и резкого обогащения смеси. Когда переключение передачи выполнено, и дроссельная заслонка снова открывается, отзывчивость двигателя ухудшается из-за внезапного обогащения топливовоздушной смеси. Ситуация нормализуется, как только система снова достигает постоянного давления наддува, когда давление одинаково на обоих сторонах жиклера холостого хода.

При работе с наддувом карбюратор находится под давлением. Когда дроссельная заслонка закрыта, остаточное давление в поплавковой камере и вакуум ниже дроссельной заслонки приведут к значительному расходу топлива, через жиклер холостого хода. Байпасный клапан быстро снижает давление в поплавковой камере.

Байпасный клапан предназначен для сброса давления из пространства перед дроссельной заслонкой, при ее закрытии, быстро переводя систему на стабилизированное давление. Это выполняется путем использования вакуума из впускного коллектора, образующегося при закрытии дроссельной заслонки. При этом открывается клапан, быстро сбрасывающий давление.

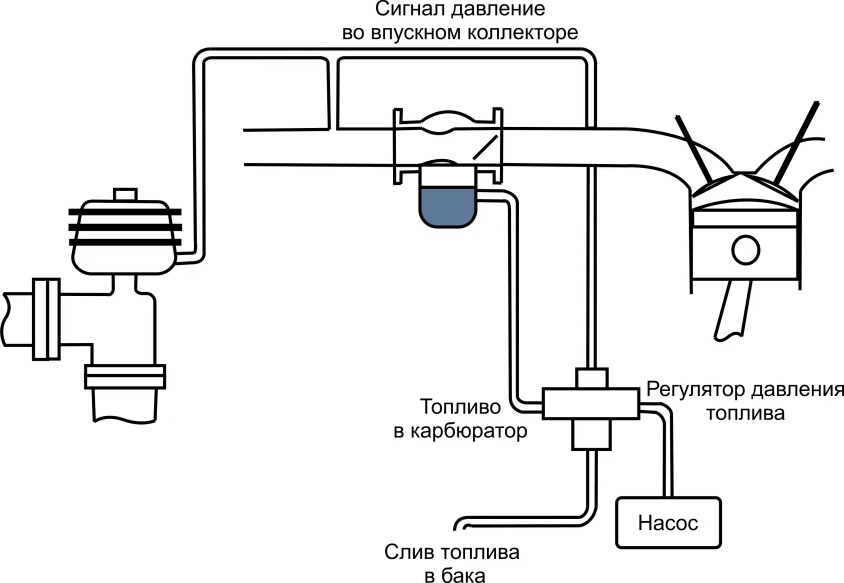

Распределение вакуума и давления.

Для успешной работы системы с продавливанием воздуха необходим источник сигнала управления для вестгейта и регулятора давления топлива. Это условие объясняется необходимостью управлять перепадом давления на запорной игле поплавковой камеры карбюратора. Этот перепад давлений разность между давлением топлива на входе в поплавковую камеру и давлением наддува, которое создано в поплавковой камере.
становленой на Chevrolet Camara 1968 года.
Перепад давлений должен быть постоянным на всех эксплуатационных режимах. Чтобы выполнять это условие важно, чтобы оба управляющих сигнала были взяты из камеры впуска перед дроссельными заслонками. Лучше брать эти сигналы в одном и том же месте. Чтобы пояснять, что может случиться, если не будет выполнено это требование, представим, что оба сигнала взяты за дроссельной заслонкой. Это самое неподходящее место для измерения давления наддува, давление в этой точке всегда самое низкое. Потери давления в карбюраторе могут составлять 0,2 — 0,25 бара. Если сигнал на вестгейт поступает из коллектора, в поплавковой камере давление будет на 0,2 — 0,25 бара большие. Если давление топлива установлено на 0,35 бара выше давления наддува, то реальный перепад давлений на запорной игле поплавковой камеры будет 0,15 — 0,1 бара, конечно, такого перепада недостаточно для работы под наддувом. Если давление топлива поднять, чтобы компенсировать это, будет нарушена настройка холостого хода, когда в поплавковой камере будет атмосферное давление.

Опять же, на холостом ходу давление топлива будет 0,55 — 0,6 бара, слишком высокое давление для иглы поплавковой камеры.

Несколько элементов конструкции карбюратора нуждаются в осмотре и/или подготовке перед использованием его в системе с продавливанием воздуха. Карбюратор для системы с продавливанием воздуха должен иметь твердый поплавок.
Если тот, который Вы хотите использовать, имеет медный или другой поплавок из листового материала, который может деформироваться под давлением наддува, поплавок должно быть заменен на твердый. Существуют разнообразные методы, чтобы заполнить полый поплавок легкой пеной. Некоторые из них заключаются во впрыскивании жидкости, твердеющей внутри поплавка.

Внимательно осмотрите карбюратор на наличие заглушек, закрывающих технологические отверстия. Эти заглушки могут смещаться со своего места при работе под давлением. Заглушка может быть закреплена путем накернивания остроконечным кернером. Сделайте накер-нивания вокруг заглушки, чтобы основной металл корпуса корбюратора зафиксировал заглушку на месте. Другой метод закрепления заглушек состоит в том, чтобы зафиксировать их высококачественным эпоксидным клеем.
Помните то, что большие заглушки будут выходить из строя в первую очередь, поскольку они испытывают большую силу от давления. Осмотрите все прокладки в карбюраторе. Любая прокладка, которая кажется неудовлетворяющей поставленным задачам, должна быть заменена. Можно усилить прокладку очень легким покрытием клея-герметика Loctite, нанесенным на одну сторону. Ни в коем случае Вы не должен использовать кремнийорганический или другой подобный каучукообразный герметик, поскольку Вы будете находить его в топливных жиклерах после первого осмотра карбюратора. Особенно важно загерметизировать все прокладки или другие элементы на крышке поплавковой камеры, чтобы избежать потери перепада давления на главном жиклере. Если имеются утечки давления из поплавковой камеры, подача топлива будет недостаточной при высоком давлении наддува. Оси дроссельной заслонки карбюратора будут пропускать топливо под давлением, если не будут уплотнены. Большинство утечек будут незначительны и не будут влиять на безопасность или работоспособность.
Аккуратность диктует, что валам дроссельных заслонок необходима некоторая герметизация. Вероятно, самый легкий и наиболее эффективный метод состоит в том, чтобы обеспечить барьер давления, который будет сдерживать топливно-воздушную смесь в камере карбюратора. Это может легко быть сделано прокачкой некоторого давления наддува из коллектора в карбюратор, до небольших соединений, помещенных в приливы корпуса, через которые проходит ось дроссельной заслонки.
Клапан холодного пуска с подачей топлива, в отличие от клапана с ограничителем воздуха, будет нуждаться в уравновешивании давления для устранения противотока при работе под наддувом. Если это проблема, ее можно решить, сделав крышку сверху клапана холодного пуска и подводя давление от коллектора в эту крышку. Крышка может быть приклеена к карбюратору высококачественным эпоксидным клеем. Почти любой карбюратор может быть подготовлен к использованию в системе турбонаддува с продавливанием воздуха. Однако некоторые карбюраторы требуют серьезной подготовки, в то время как другие более удобны в использовании.

Изготовители, такие как Weber, Mikuni, SK, Dellorto, и Holley, выпускают карбюраторы, которые, при соответствующей подготовке, будут хорошо работать в системе турбонаддува с продавливанием воздуха. Самый простой для использования карбюратор конечно горизонтальный Mikuni серии РНН с двумя камерами. Они могут рассматриваться для применения на V-8 и V-12, а также на любом рядном двигателе. Mikuni РНН подходит настолько хорошо насколько это возможно. Он прост в настройке, хорошо отзывчив на низких оборотах, пропускает достаточно воздуха и очень надежен. Новый карбюратор SK фактически равноценен ему, с несколько большими возможностями для настройки. В тех ситуациях, когда невозможно использовать горизонтальные карбюраторы с двумя диффузорами, нужно рассмотреть Вебер IDF с падающим потоком. Хотя 1DF требует дополнительной подготовки, он имеет широкие возможности, отзывчивый, хорошо работающий карбюратор. Возможно карбюраторы самого высокого качества изготавливаемые сегодня — эго итальянские Dellorto. Имеются модели и с падающим потоком и горизонтальные, эти карбюраторы действительно замечательный пример работы.

Выбрав их для использования, гарантируйте себе наличие запасных частей. Карбюраторы Holley успешно используются на протяжении многих лет, и Holley предлагает широкий ассортимент для выбора. Никто из производителей не приблизился к Holley в создании специально настраивающихся узлов и частей для удовлетворения любых требований. Карбюраторы Motorcraft с двумя диффузорами универсальны и легко могут быть подготовлены для системы с продавливанием воздуха.

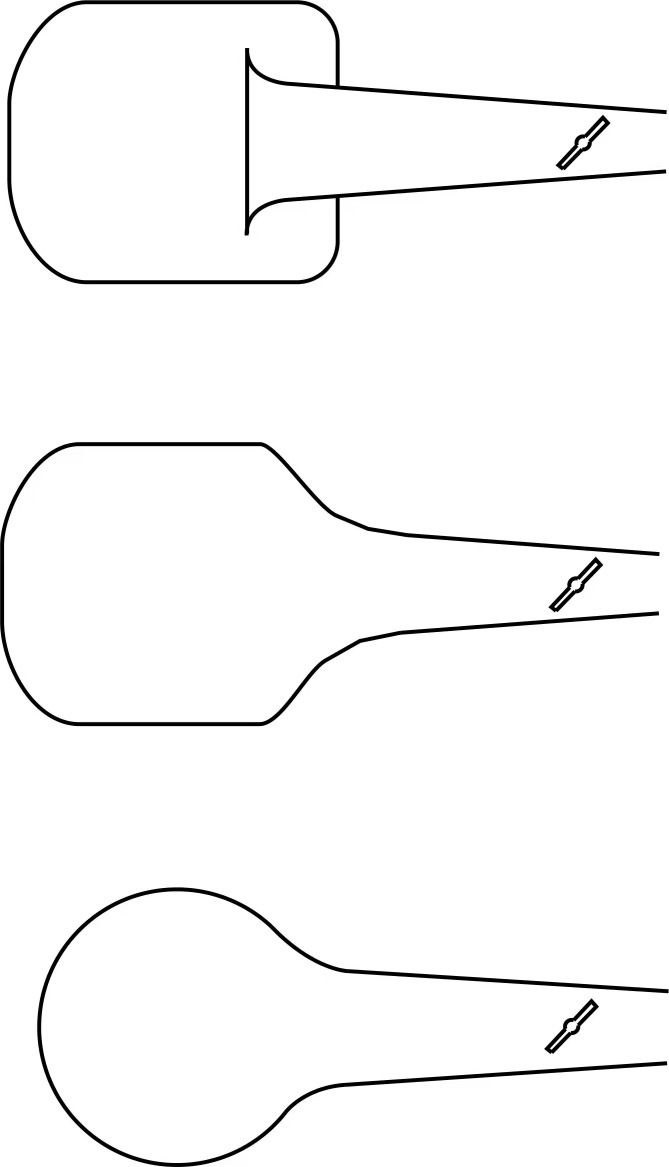

Ресивер это узел, который сосредотачивает воздух для его прохождения через карбюратор. Хотя ресиверы просты по своей концепции, в их конструкции должны соблюдаться несколько правил:
объем ресивера должен составлять 110-120 % рабочего объема двигателя.
необходимо спрямлять воздушный поток перед распылительным устройством карбюратора. Завихрения воздуха около распылительного устройства мешают его нормальному функционированию.
необходимо иметь форму канала на входе в карбюратор близкой к идеальной.
не направлять воздух непосредственно поперек диффузора карбюратора.
необходимо обеспечить подачу воздуха в поплавковую камеру.

Имеются ли проблемы со смесеобразованием при работе на холостом ходун низкой температуре окружающей среды?
Системы турбонаддува с протяжкой воздуха имеют длинный, искривленный путь для топливовоздушной смеси, прежде чем она достигнет цилиндров. Если теплота не подводится в месте крепления карбюратора или в районе нижней точки системы, топливо конденсируется перед турбонагнетателем. На практике подогрев карбюратора позволяет двигателю устойчиво работать на холостому ходу и нормально управляться на низких оборотах, когда температура окружающей среды меньше 25С. При работе с наддувом существуют такие завихрения потока, что конденсирование топлива становится невозможным. Проблемы можно полностью избежать используя компоновку с продавливанием воздуха через карбюратор.
Являются ли системы с продавливанием воздуха технически и функционально работоспособными ?
Да. Если Вам нужны доказательства, покатайтесь на Lotus Esprit Turbo.
Имеются ли противоречия между системами с протяжкой и продавливай и ем воздуха?
Да. Системы с продавливанием воздуха имеют лучший запуск, устойчивый холостой ход, хорошо работают на низких оборотах и обеспечивают быстрый отклик на педаль газа и меньшие вредные выбросы. Промежуточный охладитель может использоваться только в системах с продавливанием воздуха. Системы с протяжкой воздуха — дохлый номер.

Дочитал? Молодец! Теперь ты знаиш важные азы надува в кар.
Вобщем то сложного нет ничего.
Но главное чтоб смесь не была бедной. Обеднёная смесь дитон и движку хана. Но и сильно багатая смесь тоже плохо, большой расход и движок захлёбываетца, соответствено провал потеря тяги рывки и т.д.

Всем спасибо что дочитали. В скором буду собирать все запчясти на турбу. Может не сразу но выложу всё в своём БЖ

Установка турбины на двигатель с карбюратором

Подавляющее большинство автовладельцев стремятся к максимальному повышению мощности своей машины различными доступными способами. Одним из вопросов, который часто задают обладатели карбюраторных авто, является то, как поставить турбину на карбюраторный двигатель. Если владелец карбюраторного ДВС решил заняться таким усовершенствованием и тюнингом, тогда необходимо отдельно учесть целый ряд особенностей.

Немного теории

Наиболее эффективно проводить подобные усовершенствования получается у того, кто имеет четкое представление о своих действиях. Для этого необходимо разбираться в теоретической части.

Итак, мощность автомобиля и расход топлива зависят от качества и степени обогащения топливно-воздушной смеси, поступающей в цилиндры, а также от ее объема.

Дело в том, что обычный двигатель при работе сам себе нагнетает воздух за счет разрежения, которое создается поршнем. В турбированном силовом агрегате эту работу выполняет турбокомпрессор. При этом воздух предварительно сжимается, что позволяет закачать больший его объем. То есть, можно сжигать больший объем горючего. В результате получается возрастание мощности двигателя по отношению к объему двигателя и потребленного горючего.

Один важный момент: воздух, как известно, при сильном сжатии нагревается. Вторично он будет нагреваться при сжатии в камере сгорания. При этом возможно возникновение детонации. А, кроме того, вследствие нагрева плотность воздуха в цилиндре будет уменьшаться, из-за чего закономерно уменьшиться эффективность всей системы. Чтобы убрать эти негативные явления, применяются интеркулеры – охладители воздуха из турбины. Они представляют собой радиатор.

Как уже было сказано, существует два типа компрессоров:

• Турбокомпрессор, работающий за счет использования энергии выхлопных газов. Отработанные газы попадают на крыльчатку и вращают ее, благодаря чему и происходит нагнетание воздуха;
• Компрессор с механическим приводом. Он работает от привода двигателя. При этом снижается КПД и возрастает расход топлива по сравнению с первым вариантом компрессора, так как механический нагнетатель отбирает часть мощности у ДВС.

Вся система, кроме самой турбины, включает в себя еще несколько важных узлов, о которых необходимо помнить при установке:

• регулировочный клапан, который поддерживает заданное давление;
• перепускной клапан, который обеспечивает возврат сжатого воздуха назад, во впускные патрубки компрессора, если дроссельная заслонка двигателя закрыта;
• стравливающий клапан, который сбрасывает сжатый воздух в атмосферу при закрытой дроссельной заслонке;
• воздушные патрубки;
• масляные патрубки (служат для смазывания и охлаждения турбины).

Сложности установки турбины на карбюраторный двигатель

1. Сам процесс установки турбины во многом напоминает процедуру на инжекторном ДВС (установка интеркулера, турбокомпрессора, элементов управления турбиной и т.д.). Главные трудности связаны с карбюратором.
2. Из-за того, что в цилиндры топливная смесь подается через жиклеры, когда устанавливается турбина на карбюраторный двигатель, приходится менять их на другие, большего диаметра, чтобы смесь не переобеднялась. А подобрать неродные жиклеры на карбюратор и обеспечить нормальную его работу во всех режимах очень непросто.

Это основные проблемы, с которыми придется столкнуться, устанавливая компрессор на карбюраторный мотор. Но кроме этого возможны дополнительные трудности, которые будут зависеть от модели авто, а также от режимов его эксплуатации.

Из самых главных преимуществ такой установки стоит выделить следующие:

1. Уменьшение расхода топлива при грамотной эксплуатации ТС при повседневной езде. Речь идет о возможности поднять крутящий момент, что, в свою очередь, существенно снизит частоту переключения передач на пониженные в условиях городских загруженных дорог в плотном потоке. Опять-таки, это приведет к снижению расхода топлива.
2. Снижение шума во время работы двигателя, так как нет необходимости крутить агрегат до высоких оборотов. Также при комплексном тюнинге имеется возможность дополнительно и весьма значительно улучшить отдачу от мотора;

Выводы

Как видно, карбюраторный двигатель с турбиной имеет право на существование и может даже оказаться более выгодным по сравнению с обычным атмосферным, хотя такое переоборудование доставит хлопот и потребует серьезных переделок и денежных затрат. По понятным причинам на практике турбированные карбюраторные ДВС встречается очень редко, тем более на гражданских авто.

Также перед установкой компрессора стоит предварительно определиться с тем, в каких режимах планируется эксплуатация автомобиля: скоростная езда по трассе или обычные повседневные поездки по городу.

Что касается ресурса двигателя, в большинстве случаев установка наддува на атмосферный агрегат так или иначе уменьшает срок службы мотора и КПП, особенно если двигатель и трансмиссия не были для этого специально подготовлены и доработаны.

Доработка и модернизация карбюратора. Основные недостатки системы карбюраторного впрыска и способы их устранения, настройка. Тюнинг впускного коллектора.

Что дает впрыск воды в двигатель, принцип работы, основные преимущества и недостатки. Как самостоятельно сделать впрыск воды в мотор, доступные способы.

Выбор механического нагнетателя или турбокомпрессора. Конструкция, основные преимущества и недостатки решений, установка на атмосферный тюнинговый мотор.

Форсирование двигателя. Плюсы и минусы доработки мотора без турбины. Главные способы форсирования: тюнинг ГБЦ, коленвал, степень сжатия, впуск и выпуск.

Что означает понятие «свап двигателя». Для чего делается свап мотора, что нужно знать перед началом таких доработок, преимущества и недостатки свапа ДВС.

Тюнинг топливной системы атмосферного и турбо двигателя. Производительность и энергопотребление бензонасоса, выбор топливных форсунок, регуляторы давления.

Турбина на карбюратор ВАЗ 2109

ВАЗ 2109 автомобиль, который часто встречается на территории стран СНГ. История этой модели началась еще в 1980х годах и, несмотря на последующие доработки и модернизации, даже самые новые заводские модификации можно считать устаревшими. Не удивительно, что многие владельцы таких авто, коих не мало, ищут варианты увеличения мощности. И один из них — это установка турбокомпрессора на карбюратор. В чем же преимущества и каковы минусы подобной модификации, зачем и кому это может понадобиться.

Для чего ставят турбину на ваз с карбюратором

В идеале, владельцы ВАЗ 2109, как и других карбюраторных авто, надеются подобным способом увеличить мощность двигателя до возможного максимума. И особенно эта мысль будоражит автолюбителей, которые любят погонять. Так же, существует мнение, что, грамотно установив турбину, можно добиться снижения шума, уменьшения количества топлива (стандартный расход при большей мощности), сокращения времени разгона и возможность поднять крутящий момент. Преимущества и выгоды тут, вроде бы вполне очевидны, но так ли все хорошо и на практике?

Плюсы и минусы установки

Для начала стоит разобраться, что собой представляет сам турбокит. Турбокомпрессор на карбюратор очень большая редкость из-за сложности самой системы, которая должна работать идеально и слажено как в целом, так и в каждом отдельном своем узле. А высокие температуры, несомненно, требуют использования специфических и дорогих материалов. И это при том, что карбюраторный двигатель даже на уровне конструкции не был рассчитан под наддув. Если говорить о возможности появления подобной модификации на заводских моделях ВАЗ, то вероятность этого стремиться к нулю из-за стоимости самого компрессора, который добавит, минимум, 10% к конечной стоимости автомобиля. Что, в свою очередь, не представляется возможным, если учесть ценовой сегмент данных авто.

Некоторые нюансы которые стоит учесть после установки

Как и у любой другой сложной системы у турбокомпрессора есть особенности, которые настоятельно рекомендуется учитывать при ее эксплуатации. Причем халатное отношение к этим требованиям способно сократить срок службы до минимума и расходы на тюнинг так и не окупятся.

Вот несколько основных моментов:

1. Необходимо следить за маслом и фильтрами. Вовремя менять и не использовать присадки.
2. Желательно использовать только рекомендованное производителем масло.
3. Не допускать резкого старта с большими нагрузками.
4. Не допускать резкой остановки двигателя при нагрузках.
5. Не допускать долгой работы на холостом ходу.
6. Герметичность.
7. Своевременно менять воздушный фильтр.

Какую турбину ставить на ваз с карбюратором?

Что касается выбора турбокомплекта, то непосредственно для ВАЗ его нет. Но можно взять универсальные модели, подходящие по параметрам. Самыми популярными на сегодняшний день считаются турбины Garrett. Так же существуют и другие хорошо показавшие себя с отечественными автомобилями турбины, такие как IHI, BorgWarner, Holset, Mitsubishi и Subaru. Выбор достаточно широк и разнообразен как в отношении производителей, так и ценовых категорий.

Если говорить о теории, расход топлива зависит от мощности, мощность же зависит от уровня обогащения топливно-воздушной смеси, попадающей в цилиндры. Есть два типа систем: наддув и турбонаддув. Различия заключаются лишь в механизме, который приводит турбину в движение.

• В первом случае это сам двигатель и плюсом тут является прямая взаимосвязь оборотов турбины и двигателя. Положительный момент — они работают максимально синхронно, что достаточно важно для управляемости процесса, но отрицательным моментом является то, что часть мощностей двигателя тратится на раскручивание самой турбины.
• Во втором случае все несколько сложнее и турбин там две. Несомненным преимуществом этого варианта является то, что он не требует дополнительных затрат мощности и нагнетает значительно больше воздуха в двигатель. Но и тут не обошлось без минусов, а именно главного — понижение отзывчивости двигателя. К тому же, турбонаддув, в свою очередь, делится на турбины низкого и высокого давления. И для второй группы обязательно потребуются дополнительные доработки двигателя. Что значительно увеличит затраты на такой тюнинг.

Стоит ли заниматься установкой турбины своими руками?

Отсюда плавно вытекает следующий вопрос: можно ли установить турбину своими руками? Ответ — теоретически можно, но крайне не рекомендуется. Так как установка и настройка подобной системы достаточно трудоемкая и сложная, необходима полная герметичность, а в процессе монтажа недопустимо попадание масла, песка и прочих мелких частиц, так как все это может забить крыльчатку и вывести турбину и не только из стоя.

Следовательно, один из важнейших пунктов — наличие опытного мастера, который точно знает, что и как нужно делать и сможет детально проконсультировать по всем вопросам заранее и в процессе тюнинга. Особенно это касается турбонаддува высокого давления, куда любителю лучше вообще не соваться, ради собственной безопасности и сохранности транспортного средства.

Еще стоит помнить, что самый простой наддув, скорее всего не даст никакого заметного результата. А для чего-то более результативного придется модифицировать еще ряд систем автомобиля. Как минимум, тормозную систему, трансмиссию и систему воздушных фильтров, что в разы увеличит, итак, ощутимые финансовые вложения.

Стоит ли овчинка выделки?

Если подвести итог всего вышесказанного, то фактической выгоды в установке турбины на ВАЗ 2109 практически нет. Полноценная качественная модификация обойдется очень дорого, а в других вариантах нет смысла и возрастает риск, в лучшем случае, распрощаться с автомобилем окончательно. Само собой разумеется, что двигатель перед установкой турбокита должен быть абсолютно исправен и не иметь дефектов. В противном случае, его тоже придется заменить.

К общим минусам установки турбины на карбюратор ВАЗ стоит так же отнести и то, что срок службы двигателя с подобными доработками существенно сокращается. И это даже при идеально установленном по всем правилам оборудовании. А также, стоит соблюдать основные требования по эксплуатации и профилактическому уходу за самим турбокомпрессором. Так как самая частая причина поломок не заводской брак или недолговечность самого элемента, а именно ненадлежащее использование.

Турбина+карбовый двиг

Опции темы

• Подписаться на эту тему…
