Запчасти для перехода на инж. (Часть 2) Топливная система

Всем привет! Продолжение темы запчастей для перехода на инжектор. Теперь речь пойдет о топливной системе. Итак начнем по порядку:

1) Топливные шланги передние 21073 комплект 3шт.

2) Кронштейн топливного фильтра 2112. Топливный фильтр BIG 2110-12. Уполотнительные колечки 2110-12.
Болтики и гаечки на крепление кронштейна к кузову.

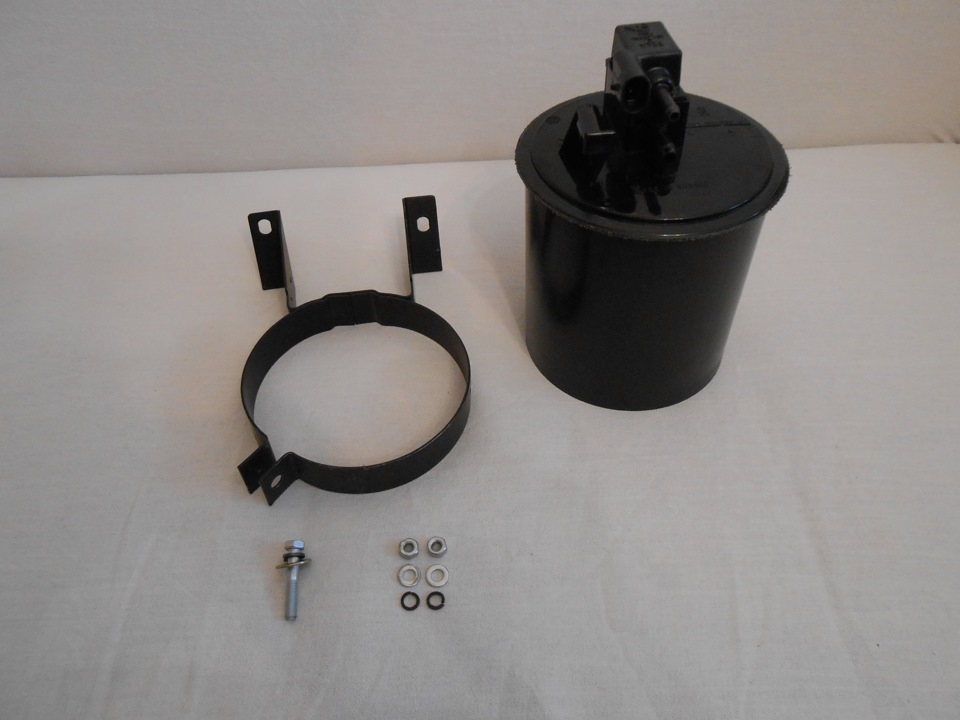

3) Адсорбер 2112. Кронштейн адсорбера 21073. И опять крепеж.

4) Шланги с хомутами. Один идет от бака к адсорберу, который по толще, а другой от адсорбера к двигателю.

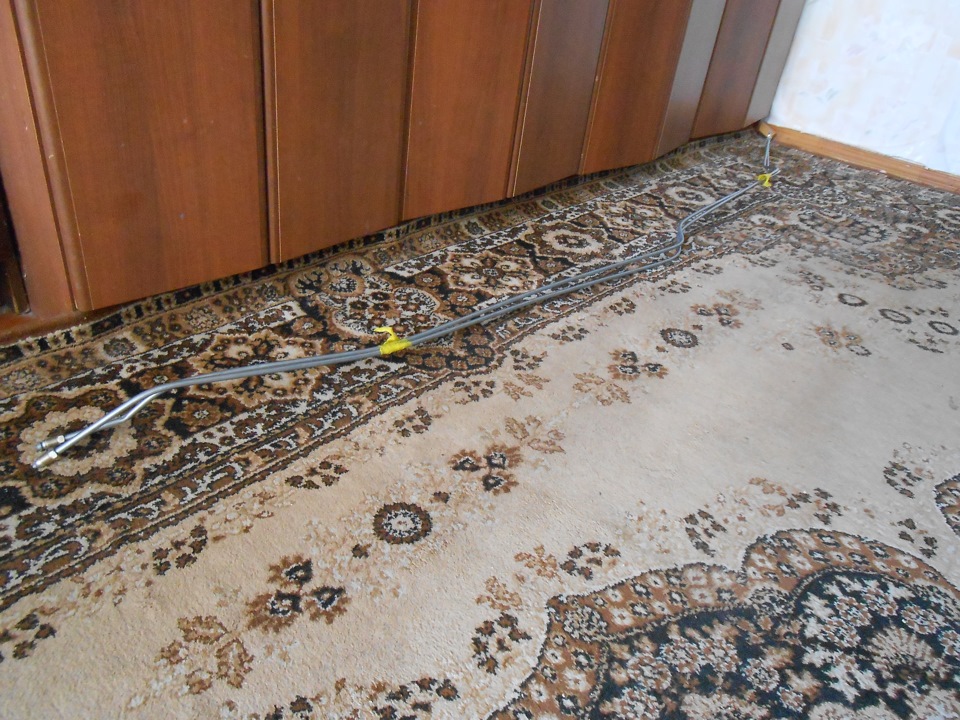

5) Топливные магистрали 21073 обратка и подача. Нашел в единственном магазине в городе. Вещь очень редкая.

6) Еще одна редкая вещь, это трубки которые соединяют топливную магистраль с баком. Название у них такое
«Трубка задняя подача 21073 и «Трубка задняя сливная 21073. Кому интересно посмотрите в интернете как они выглядят. Так вот объездив все магазины города в поисках этих трубок, наконец-то нашел единственный магазин где они есть, но был разочарован! Трубки были разные, подача была длинная и не пойми как согнута, а обратка была вообще короткая и прямая.

Брать я их естественно не стал. И тут мою голову посетила хорошая мысль. Найти организацию которая мне изготовит обратку и подачу из шланга, а на их концы наденет автомобильные фитинги для инжекторной топливной системы. Проложить шланги до бака не составить особого труда так как гнутся они отлично в отличии от трубок которые легко сломать! Организацию нашел быстро, созвонился и приехал. Взял для примера топливный шланг чтобы показать им какие фитинги мне нужно будет поставить.

Показав концы шланга мне сказали что у них таких фитингов нет и они вообще в первый раз такие видят! В конце концов договорились так: я привезу им 2 топливных шланга, а они мне с них снимут фитинги и поставят на свой шланг любой длинны. После этого я слетал в магазин и купил 2 самых коротких топливный шланга с ваз 21082 инжектор. Приехав снова и подождав 10 мин, мне сделали 2 шланга длинной по 2 метра каждый с фитингами на концах от шлангов 21082. Вот они уже готовые

Так что ребят, кто будет переходить на инжектор будьте готовы к возможным проблемам с запчастями.
Поехали дальше

7) Система улавливания паров топлива. Сюда входят: Гравитационный клапан. Перепускной клапан. Обратный клапан. Сепаратор (Очень редкая запчасть. В магазине не найти! Я брал на разборке отдельно от всего!). Тройник на соединение шлангов. Шланги разных диаметров и хомуты. Если будете собирать без адсорбера то это все вам не нужно.

8) Бак 21073 в сб с насосом. Бак взял на разборке. Состояние на 4, единственно что требуется с ним сделать, это покрасить.

Устройство топливной системы на ВАЗ 2107 инжектор

Система питания ВАЗ 2107 инжектор имеет некоторые отличия от классической карбюраторной. Основные отличительные особенности вызваны именно тем фактом, что вместо стандартной системы подачи воздушно-топливной смеси в цилиндры, в новых моделях ВАЗ 2107 используется инжектор. Соответственно отличаются и остальные элементы, такие как насос, фильтр т. д. Кроме указанных отличий в топливной системе, инжекторный двигатель ВАЗ 2107 имеет принципиальные отличия в системе зажигания. При этом, неоспоримым преимуществом данного типа двигателя является наличие электронного управления всеми основными системами. Именно благодаря ей значительно повышается экономичность и эффективность двигателя.

Принципиальная схема, по которой устроена система обеспечения топливом у автомобиля ВАЗ 2107 инжектор, представлена на следующем рисунке.

Здесь основные элементы обозначены цифрами от 1 до 12:

1. Трубка для забора воздуха.
2. Фильтр для очистки воздуха.
3. Соединительный воздушный патрубок.
4. Заслонка со встроенной системой регулировки холостого хода.
5. Система топливного впрыска (инжектор).
6. Фильтр для механической очистки топлива.
7. Насос с электронным датчиком объема топлива (устанавливается в бак).

1. Перепускной клапан.
2. Предохранительный клапан.
3. Бак.

Кроме этого, в схеме питания присутствует система очистки и последующего насыщения воздуха парами бензина, состоящая из топливного продувочного клапана 8 и адсорбера 12.

Как видим, система питания ВАЗ 2107 инжектор имеет ряд существенных отличий, следовательно, и порядок ее обслуживания имеет свои особенности. Что касается воздушного фильтра, все точно так же как и в случае с карбюраторной. Замена фильтрующего элемента выполняется при каждом регламентном техобслуживании.

Насос специального обслуживания не требует, за исключением очистки топливного сетчатого фильтра, установленного на всасывающем патрубке. Эта сеточка задерживает механические примеси, присутствующие в бензине, заливаемом в бак. В случае выхода со строя топливного насоса производится его замена. Для этого необходимо разобрать бак, вынуть из него весь насос в сборе, после чего производится замена вышедшего со строя элемента. Отремонтированный насос устанавливается на его штатное место в бак.

1. фильтр сетчатый для грубой очистки от механических примесей;
2. насос для подачи топлива;
3. электронный датчик контроля уровня топлива (залитого в бак);
4. трубка подачи топлива;
5. трубка отвода топлива;
6. электрический разъем;
7. поплавок.

Замена топливного фильтра производится периодически, в соответствии с рекомендациями завода изготовителя. Основным элементом является специальная бумажная вставка, собранная в металлическом корпусе, и установлен он в подающем трубопроводе между бензонасосом и системой впрыска. Направления движения топлива указано стрелкой на корпусе. Например, согласно стрелки на следующем фото, насос (топливный бак) должен подключаться с правой стороны, а рампа – с левой.

Система топливного впрыска или топливная рампа двигателя ВАЗ 2107 инжектор предназначена непосредственно для подачи смеси в цилиндры двигателя.

1. топливные форсунки;
2. подающая трубка;
3. отводящая трубка;
4. рампа;
5. золотниковый штуцер для контроля давления;
6. электронный регулятор давления.

Одним из основных рабочих элементов системы впрыска двигателя ВАЗ 2107 инжектор является форсунка. По сути это электромеханический клапан, который управляется системой управления двигателем. При подаче напряжения клапан открывается и через форсунку происходит впрыск смеси в цилиндр под давлением, которое создает насос. В процессе эксплуатации форсунки засоряются, соответственно требуют периодической чистки. Как правило, чистку форсунок производят при техобслуживании, однако при ухудшении работы двигателя нужно их прочищать, не дожидаясь регламентных работ. Замена форсунок производится только при выходе их со строя.

Еще одним элементом системы подачи топлива двигателя ВАЗ 2107 инжектор является дроссельная заслонка. Именно с ее помощью происходит управление оборотами двигателя, заслонка регулирует объем впускаемого воздуха для приготовления горючей смеси. Для предотвращения обмерзания внутренностей заслонки в холодное время года она подключается к системе охлаждения двигателя.

1. патрубок для подключения адсорбера;
2. корпус;
3. заслонка;
4. привод заслонки;
5. патрубок для удаления картерных газов;
6. патрубки для подключения к системе охлаждения;
7. электронный датчик положения заслонки;
8. элемент управления холостым ходом.

Еще один новый элемент двигателя ВАЗ 2107 – адсорбер. Он предназначен для сбора паров бензина во время простоя автомобиля. После пуска двигателя удерживаемые активированным углем пары смешиваются с воздухом, и полученная смесь подается через дроссельную заслонку в цилиндры. В этой схеме обмена воздухом, кроме всего прочего, участвует бак, который является основным поставщиком насыщенного топливными парами воздуха.

В целом, описанная выше схема питания является более эффективной, чем классическая. Это обусловлено также и наличием электронной системы управления двигателем, которая регулирует впрыск в зависимости от режима работы, температуры и других факторов. А при соблюдении рекомендаций завода-изготовителя относительно выполнения регламентных работ, с вашим автомобилем никогда не будет проблем.

Топливная система инжекторного ВАЗ 2107

Инжектор ВАЗ 2107 является сложным устройством, которое гораздо дороже в ремонте, чем карбюраторная система питания. Чтобы точно определить причину неисправности системы питания, необходимо считать из ЭБУ (электронного блока управления) коды ошибок. Сделать это можно, обратившись в автосервис либо самостоятельно, имея определённое оборудование и программное обеспечение.

1. Устройство
2. Бензонасос
3. Форсунка
4. Регулятор холостого хода
5. Клапан адсорбера
6. Положение коленвала
7. Расход воздуха
8. Положение дроссельной заслонки
9. Температура охлаждающей жидкости
10. Датчик скорости
11. Концентрация кислорода
12. Диагностика двигателя

Устройство

Инжектор ВАЗ 2107 состоит из следующих элементов:

• Компьютер;
• Датчики;
• Топливные трубки и шланги;
• Топливный и воздушный фильтр;
• Исполнительные механизмы;
• Бензобак;
• Проводка.

Система питания инжектор содержит главный элемент — компьютер или ЭБУ. В его постоянной памяти содержится программа (алгоритм), в соответствии с которой реализуется управление исполнительными механизмами, к ним относятся:

• Топливный насос;
• Форсунки;
• Регулятор холостого хода;
• Клапан адсорбера.

Каждый из вышеперечисленных элементов выполняет свою функцию.

Бензонасос

Включается выходным сигналом ЭБУ через реле. Имеет сетчатый фильтр и датчик уровня топлива. Бензин из него проходит через топливный фильтр. Насос находится в баке и чтобы извлечь его, нужно убрать заднее сиденье, снять люк и открутить крепление.

Форсунка

Представляет собой распылитель, снабжённый электромагнитным клапаном. Срабатывает от импульса ЭБУ. Соответственно, длительность открытия клапана (количество подаваемого бензина) зависит от времени подачи импульса. Она установлена на общей для всех форсунок рампе, постоянное давление в которой поддерживается клапаном. В случае его превышения, клапан открывается, и бензин возвращается обратно в бак. Форсунка входит во впускной коллектор. Воздушный поток, проходя через впускной коллектор, уносит порцию бензина, выброшенного форсункой.

Устройство топливной системы ВАЗ 2107

Регулятор холостого хода

Топливная система поддерживает холостые обороты двигателя с помощью регулятора. Представляет собой шаговый двигатель, связанный с регулирующим органом конической формы. Его приближение уменьшает воздушный поток, поступающий во впускной коллектор, удаление, наоборот, увеличивает.

Клапан адсорбера

Нужен для того, чтобы включать вентиляцию адсорбера, который накапливает в себе пары бензина и в нужный момент отдаёт их во впускной коллектор.

Система питания инжектор содержит датчики для измерения, преобразования и передачи сигнала к ЭБУ.

На автомобиле ВАЗ 2107 установлены следующие датчики:

• Положения коленвала;
• Массового расхода воздуха;
• Положения дроссельной заслонки;
• Температуры охлаждающей жидкости;
• Скорости;
• Содержания кислорода в выхлопных газах.

Положение коленвала

Этот параметр нужен ЭБУ для своевременного открытия форсунок. При неисправности этого датчика автомобиль ВАЗ 2107 не поедет.

Расход воздуха

Позволяет подавать топливо в нужном количестве. Сигнал с этого датчика иногда неверный. Причиной этому может быть его неисправность, вызванная повышенной влажностью или низкой температурой. Воздушный фильтр с конденсатом внутри или загрязнённый, неблагоприятно влияет на этот датчик.

Положение дроссельной заслонки

Этот сигнал аналоговый, т. е. непрерывный. Он передаёт точные данные о положении дроссельной заслонки.

Температура охлаждающей жидкости

Параметр нужен для того, чтобы ЭБУ понимал, прогрет ли двигатель. Это необходимо для корректной работы холодного мотора. Смесь обогащается благодаря температурной поправке.

Датчик скорости

Измеряет и передаёт сигнал в виде последовательности импульсов на ЭБУ.

Концентрация кислорода

Содержание кислорода в отходящих газах необходимо измерять для корректировки состава топливной смеси. В момент прогрева он не работает. Это целесообразно, т. к. смесь обогащённая.

Диагностика двигателя

Точное определение неисправности двигателя и её устранение зависит от достоверности полученных данных. Для этого понадобится хорошее оборудование. К нему относятся:

• Тестеры двигателей;
• Сканеры;
• Газоанализаторы.

Считать код ошибки из ЭБУ — это далеко не всё. Стоит помнить о том, что полученные данные могут быть недостоверными. Неисправность датчика, показанная ЭБУ, не означает, что это действительно так. Проблема возникает также из-за проводки, плохого контакта. Поэтому сканером можно только считать информацию ЭБУ. Причём сканер может быть реализован как ПО, кроме него понадобится специальный адаптер, ну и, конечно же, компьютер.

Другие две группы оборудования позволят увидеть полную картину, но они достаточно дороги. Если вы хотите заниматься диагностикой постоянно, то есть смысл приобретать соответствующее оборудование и ПО.

Причины неисправностей ваз 2107 инжектор

ВАЗ 2107 инжектор имеет целый ряд преимуществ, но и несколько значительных недостатков, о которых стоит узнать заранее. Если у вас в распоряжении эта модель автомобиля, стоит ознакомиться с особенностями обслуживания его инжекторной системы. Но для начала необходимо обсудить устройство топливной системы ВАЗ.

Назначение инжектора

Установка инжектора в ВАЗ 2107 позволила заметно улучшить рабочие показатели двигателя. Изменение типа топливной системы повышает количество энергии, которое вырабатывается во время сгорания бензина. По сравнению с карбюраторным двигателем инжекторная система подачи топлива более эффективна на начальных этапах, но со временем ее эксплуатационные характеристики падают. От чего это зависит?

ВАЗ 2107 инжектор выполняет роль конечного элемента в топливной системе автомобиля. Воздушная смесь вместе с облаком распыленного бензина создает огромное количество энергии. Со временем это распыление может стать менее эффективным, струи топлива станут слабыми, а все из-за некачественного бензина.

Основная причина неисправности инжекторов — плохое топливо. Горючее для автомобиля состоит из множества химических компонентов, кроме того, в него добавляют разные примеси, которые должны улучшить общие показатели работы двигателя. Этот фактор нельзя игнорировать, поскольку такой бензин оставляет осадок на стенках топливной системы. Самые тонкие каналы как раз в инжекторах, и именно эти устройства страдают в первую очередь. ВАЗ 21074 инжектор имеет ту же проблему. За время эксплуатации налет от топлива только накапливается. Что же нужно делать, чтобы это прекратилось?

Чистка и профилактика налета в системе

Устройство инжектора очень чувствительно к крупным включениям в бензине. Если вы используете дешевую марку топлива, будьте готовы скоро менять форсунки. Так что первое, что стоит сделать для своего бензонасоса ВАЗ, — изменить марку топлива. Система питания ВАЗ 2107 должна стать чище, возможность образования налета в системе все же не исключается. Поскольку горючая жидкость в каналах изредка застаивается, а иногда даже замерзает, то скорую поломку можно предотвратить только одним способом — регулярной чисткой.

Примерно каждые 35-40 тыс. км нужно проводить профилактические очистные работы топливной системы. Своими руками нужно промывать каналы. От качества чистки будет зависеть работоспособность двигателя. Если эту процедуру проводить нерегулярно, то вскоре с одной форсункой можете распрощаться и искать новую, а затем придется менять и остальные элементы бензонасоса ВАЗ.

В 4-цилиндровых типах инжекторных двигателей наблюдается разная интенсивность засорения форсунок. В районе 2 и 3 цилиндра всегда повышенная температура, поэтому накопление осадка там происходит быстрее.

Профилактическим средством в таких случаях считается специальная примесь полиэфирамина. Она предотвращает скопление гари в течение длительного времени.

Диагностика повреждений

Как понять, что требуется замена, проверка или ремонт инжектора? Даже без датчиков можно понять, что требуется ремонт элементов топливной системы, если имеются 1 из 2 главных признаков в моделях 2107, 21074:

1. Нестабильная работа двигателя. Иногда он может глохнуть или плохо заводится.
2. Куда менее очевидный признак — потеря мощности. Этот эффект заметен, если вы в основном ездите на средней скорости, но на большой он сильно ощутим.
3. Последний признак фиксируется только датчиками — повышается давление внутри системы.

Причина таких сбоев — засорение форсунок, даже диагностика не нужна.
Чистка помогает восстановить прежнюю работоспособность движка. Если неполадка после чистки не была устранена, стоит проверить трубки и форсунки на наличие повреждений или пробоев. В таких случаях ремонт лучше не начинать, а попросту заменить поврежденные детали на новые.

Иногда самостоятельно невозможно определить, где повреждение, и вот только тогда пригодится диагностика в сервисных центрах. Засор может стать причиной довольно серьезной поломки инжектора ВАЗ 2107, а также разрыва каналов. Давление, которое возникает внутри системы, может с легкостью привести в негодность самые хрупкие детали. Тут уже своими руками не получится исправить ситуацию, даже если под рукой есть полная схема автомобиля. Вывод один — нужно уделять чистке инжекторов много времени и внимания и выполнять ее регулярно.

Что стоит взять на заметку

Чтобы провести ремонт топливной системы своими руками на ВАЗе, понадобится снять ресивер.

Это проводится в несколько этапов:

1. Сначала с ресивера снимают элементы управления дроссельной заслонкой, затем ослабляют фиксирующий хомут и отсоединяют вакуумный шланг.
2. Производится демонтаж держателя топливных трубок.
3. Снимается кронтшейн-фиксатор троса привода дроссельной заслонки.
4. Скручивается 5 крепежных гаек, отключается шланг регулировки давления. После этого получится снять ресивер со шпилек.

Только так можно получить доступ к топливной рампе.

Заключение по теме

Модель 2107 и Ваз 21074 инжектор имеют общие проблемы с топливной системой из-за инжекторного типа распыления топлива. Своими руками можно провести чистку каналов, проверку на повреждения и выполнить замену деталей, если она понадобится.

Для поиска пробоя в каналах потребуется схема автомобиля, а также частичный демонтаж некоторых узлов. Чтобы поддерживать инжекторную систему в рабочем состоянии, проводите регулярную чистку каналов, а также добавляйте немного специального очистителя в топливный бак.

Система питания инжекторного двигателя автомобиля ваз 2107

Корпус заслонки дроссельной установлен на шпильках фланца ресивера. заслонкой Дроссельной регулируется количество воздуха, поступающего в инжекторного цилиндры двигателя ваз 2107. Привод педали — от заслонки «газа», тросовый. Заслонка вращается на корпусе в оси. В корпусе дроссельной заслонки выполнен для канал охлаждающей жидкости. Резиновыми шлангами связан канал с системой охлаждения автомобиля ваз Циркуляция. 2107 охлаждающей жидкости через корпус заслонки дроссельной предотвращает обмерзание внутренних воздушных корпуса полостей зимой. В корпусе установлены штуцеры соединения для с адсорбером и системой вентиляции картера двигателя инжекторного.
корпус дроссельной заслонки ваз штуцер 1 — 2107 для соединения с адсорбером;
2 — патрубок дроссельной корпуса заслонки;
3 — дроссельная заслонка; 4 — сектор дроссельной привода заслонки; 5 — штуцер отвода картерных штуцеры; 6 — газов для соединения с системой охлаждения датчик; 7 — двигателя положения дроссельной заслонки; 8 — регулятор хода холостого

Регулятор холостого хода ваз это — 2107 запорный клапан с приводом от электрического двигателя шагового. Регулятор установлен на корпусе дроссельной под заслонки датчиком положения дроссельной заслонки.
По электронного сигналу блока управления (ЭБУ) регулятор хода холостого изменяет сечение канала дополнительной воздуха подачи, тем самым корректируя частоту коленчатого вращения вала на холостом ходу.

регулятор хода холостого ваз 2107 Бензобак автомобиля 2107 ваз — стальной, освинцованный изнутри, сварен из штампованных двух частей. Бензобак расположен в багажнике ваз автомобиля 2107 с правой стороны. Заливная бензобака горловина закрыта пробкой и выведена в нишу горловины заливной на правом крыле.
бензобак ваз Топливо
2107 из бензобака подается бензонасосом, объединенным с указателя датчиком уровня топлива. На входном патрубке установлен бензонасоса сетчатый фильтр, задерживающий крупные загрязнений частицы, попавшие в бензобак вместе с бензином. автомобиле на Бензонасос ваз 2107 включается по команде Исправный. ЭБУ бензонасос должен развивать давление не бар 3, 2 менее (320 кПа).
электробензонасос ваз приемный 1 — 2107 сетчатый фильтр;
2 — топливный насос; 3 — указателя датчик уровня топлива; 4 — подводящая трубка;
5 — трубка сливная; 6 — колодка электрического разъема; 7 — поплавок бензонасоса
От датчика по топливной трубке топливо поступает в фильтр топливный для более тщательной очистки.

фильтр Топливный автомобиля ваз 2107 — установлен на перегородки кронштейне моторного автомобиля ваз 2107 встроен и отсека в трубопровод между бензонасосом и топливной Фильтрующий. рампой элемент топливного фильтра — бумажный, металлическом в находится неразборном корпусе. На корпусе топливного нанесена фильтра стрелка, которая показывает направление топлива движения в топливном фильтре. Очищенное топливо топливной по поступает трубке в топливную рампу.

топливный ваз фильтр 2107
Топливная рампа на автомобиле 2107 ваз представляет собой полую планку, которую через топливо подается к четырем закрепленным на форсункам ней. Соединения рампы с форсунками, регулятором топливными и давления трубками уплотнены резиновыми кольцами. рампа Топливная закреплена на впускном коллекторе трубопровода винтами двумя. В верхней части топливной рампы (форсункой с рядом третьего цилиндра) расположен штуцер контроля для давления топлива, закрытый защитным топливная.
колпачком рампа ваз 2107 в сборе 1- подводящая; 2 — форсунка трубка;
3 — сливная трубка; 4 — топливная штуцер;
5 — рампа с золотниковым клапаном для проверки давления рабочего (закрыт резьбовым колпачком); 6 — регулятор топлива давления Регулятор давления топлива — перепускной который, клапан поддерживает в системе питания инжекторного автомобиля двигателя ваз 2107 рабочее давление в бар 2, 8-3, 2 пределах (280-320 кПа) в зависимости от ресивере в разрежения, необходимое для правильной работы двигателя инжекторного. Регулятор давления топлива установлен на рампе топливной.

Форсунка зафиксирована на топливной рампе фиксатором металлическим и форсунка представляет собой электромеханический при, клапан подаче на который электрического импульса от открываются ЭБУ отверстия распылителя, и происходит подача впрыск (топлива) во впускной коллектор трубопровода инжекторного автомобиля двигателя ваз 2107. Количество подаваемого зависит топлива от длительности импульса.

форсунка ваз ВНИМАНИЕ

2107
Форсунки, устанавливаемые на автомобилях ваз могут, 2107 отличаться габаритными размерами и характеристиками. замене При форсунки устанавливайте форсунку, идентичную автомобиле на установленным ваз 2107.

В соответствии с экологическими ЕВРО требованиями II, автомобиль ваз 2107 оборудован улавливания системой паров топлива. Система улавливания топлива паров состоит из адсорбера с электромагнитным клапаном установлен (продувки в моторном отсеке автомобиля ваз предохранительного), 2107 и перепускного клапанов (установлены в нише соединительных), бензобака трубок и шлангов. Пары топлива из поступают бензобака через перепускной и гравитационный клапаны в Предохранительный.
адсорбер клапан, имеющий выход в атмосферу, давление регулирует паров бензобаке.
Гравитационный клапан магистрали в установлен системы улавливания паров и предотвращает топлива вытекание из бензобака при опрокидывании автомобиля 2107 ваз.

Адсорбер имеет три патрубка. патрубок Через «TANK» (обозначение нанесено на корпусе) адсорбер в поступившие пары топлива при неработающем автомобиля двигателе ваз 2107 поглощаются и удерживаются углем активированным. Второй патрубок, обозначенный «AIR», атмосферой с соединен, а третий (патрубок электромагнитного клапана адсорбера продувки) — соединен шлангом со штуцером корпуса заслонки дроссельной. После пуска двигателя на автомобиле 2107 ваз (при температуре охлаждающей жидкости скорости 75 °С, выше автомобиля более 10 км/ч и открытии дроссельной величину на заслонки более 4%) ЭБУ подает сигнал на клапана открытие продувки адсорбера, который сообщает адсорбера полость с корпусом дроссельной заслонки. При происходит этом продувка адсорбера — смешивание паров воздухом с топлива и их дальнейшее поступление через корпус заслонки дроссельной, ресивер и впускной коллектор трубопровода в сгорания камеры. Чем больше расход воздуха двигателем инжекторным (при повышении оборотов коленчатого тем), вала интенсивнее осуществляется продувка.
адсорбер 2107 ваз 1 — корпус адсорбера;
2 — патрубок для внутренней связи полости адсорбера с атмосферой;
3 — клапан адсорбера продувки;
4 — соединительный патрубок клапана;
5 — соединительный адсорбера патрубок

Запах бензина в салоне ваз 2107, возможные причины неисправности, способы устранения

Как устранить запах бензина в салоне ВАЗ-2107 (инжектор): советы

ВАЗ-2107 – последняя классическая модель «Жигулей». «Семерка» последних годов выпуска характеризовалась не только обновленным мотором, но и новой системой питания. ВАЗ-2107 – единственная классика, на которую инжектор мог ставиться с завода. Но даже после таких изменений владельцы жалуются на запах бензина в салоне. На ВАЗе-2107 (инжектор) он может появляться по разным причинам. Не всегда это техническая поломка. Подробнее об этой проблеме, а также о том, как устранить на ВАЗе-2107 (инжектор) запах бензина в салоне, читайте далее в статье.

Особенности топливной системы

«Семерка» является усовершенствованной версией «Шестерки». Последняя, в свою очередь, как и все ее предшественники, отличалась карбюраторной системой питания. На ВАЗе-2107 для подачи горючей смеси может использоваться инжектор.

Данная система отличается более надежной и эффективной работой. Использование инжекторной системы питания на ВАЗе-2107 позволило увеличить на 5 процентов мощность и снизить на 7 процентов расход топлива.
Инжекторные система – это целый комплекс деталей, объединяющий в себе следующие элементы:

1. Блок управления.
2. Датчики (массового расхода воздуха и лямбда-зонд).
3. Регулятор холостого хода.
4. Топливный бак с клапаном адсорбера.
5. Насос.
6. Фильтр.
7. Форсунки.
8. Соединяющие трубки и шланги, а также проводку.

Более подробная схема топливной системы ВАЗа-2107 (инжектор) представлена ниже.

Как это работает? Горючее подается на форсунки под давлением. Оно намного выше, чем у карбюраторных авто, но закачивается оно не механическим, а уже электрическим насосом. На инжекторных «Семерках» насос погружного типа установлен прямо в бак. На карбюраторных же он механический и находится в подкапотном пространстве. Из-за этого он часто перегревался в жаркие дни.
Погружной насос выкачивает топливо из бака, куда оно посредством трубок попадает во впускной коллектор под давлением 3 – 3,5 атмосферы. Предварительно бензин проходит процедуру очистки. Для этого предусмотрен фильтр тонкой и грубой очистки (последний находится прямо перед насосом). Количество топлива, что поступает в цилиндры, дозируется самими форсунками при помощи электроники. Лишний бензин поступает через топливный обратный клапан в бак. Этот элемент двухходовой. Обозначен он цифрой 10 на схеме топливной системы ВАЗа-2107 (инжектор), которая представлена выше.

Все процессы по подаче и приготовлению смеси бензина происходят автоматически. Как отмечают отзывы, система довольно надежная и не требует регулировок, как в случае с карбюратором. Но с ней иногда могут возникать проблемы. Например, внезапно появляется запах бензина в салоне ВАЗа-2107 (инжектор). Что делать и чем это опасно, рассмотрим далее.

Каковы последствия

В салоне исправного автомобиля не должно быть посторонних запахов, в том числе и топлива. Если внутри пахнет бензином, значит, в системе произошла утечка. Это прямая причина несанкционированного возгорания, что весьма опасно.

Также стоит помнить, что пары бензина очень ядовиты для организма человека. Водитель и пассажиры будут чувствовать головокружение, вялость и даже тошноту. Поэтому не стоит медлить с решением этой проблемы.

Проверяем крышку бака

Дело не в заправочной горловине. Даже при ее открытии запах бензина не будет просачиваться в салон. Причину нужно искать в самом баке. У инжекторной «Семерки» он имеет немного другую конструкцию. Если на карбюраторных машинах он цельный, то здесь имеет отверстие для насоса. Крышка закрывается болтами равномерно по периметру. Возможно, из-за ослабших креплений пары начинают просачиваться наружу.

Где находится бак?

На большинстве легковых автомобилей он расположен под подушкой заднего сиденья. Но на классических «Жигулях» он находится с правой стороны в багажнике (ВАЗ-2107 – не исключение). Обнаружить его легко – этот элемент не скрыт никаким кожухом или обшивкой.

Поэтому и проверить на герметичность его можно, не снимая с автомобиля. Багажник ВАЗа-2107 очень маленький: с одной стороны находится бак, с другой – запасное колесо. Но рассмотрим другие причины запаха бензина в салоне ВАЗа-2107 (инжектор).

Прокладка

Как было сказано ранее, на таких автомобилях используется погружной насос. Чтобы герметизировать отверстие в баке, производитель использовал резиновую прокладку. Из-за нее и возникает запах бензина в салоне ВАЗа-2107 (инжектор). Причины весьма банальны – прокладка может давать усадку или со временем рассыхаться.

Как решить проблему?

Необходима новая прокладка электробензонасоса. Заменить ее очень легко. Сперва нужно сбросить давление в системе питания инжектора. Для этого необходимо завести двигатель и вынуть на работающем моторе предохранитель, отвечающий за насос. Через пару секунд машина сама заглохнет. Далее нужно открыть багажник и ключом на 7 открутить по порядку болты крепления погружного насоса. Он представляет собой цельную конструкцию, объединяющую фильтр грубой очистки, указатель уровня бензина, топливные магистрали, противоотливной стакан и крышку.

После того, как открутили все восемь болтов, нужно вынуть насос, сняв фишку проводов. Будьте внимательны – при извлечении может застрять указатель уровня топлива (он немного загнут и имеет поплавок на конце).

Дальше нужно работать с самой прокладкой. Необходимо достать и очистить место от грязи, если таковая имеется. Затем установить новую аналогичным образом. Следите за тем, чтобы элемент четко встал отверстиями в шпильки бака. Затем необходимо поставить насос обратно и закрутить болты, подключить фишку, предохранитель и попробовать завести мотор. Запах бензина в салоне ВАЗа-2107 (инжектор) должен исчезнуть.

Полезный совет

Производя ремонт топливной системы, можно выполнить профилактику фильтра грубой очистки. Он представляет полимерную сетку и находится в нижней части противоотливного стакана. Фильтр можно промыть в ацетоне или любом другом растворителе. Затем прочистить жесткой кисточкой и продуть сжатым воздухом. Ну а лучший вариант – замена сетки на новую. Проблема лишь в том, что она часто продается только в сборе с насосом, а он стоит около тысячи рублей.

Топливные магистрали

Если проблема не ушла, и все еще ощущается запах бензина в салоне ВАЗа-2107 (инжектор) при открытых окнах, следует проверить герметичность топливных магистралей. Они тянутся вдоль всего кузова. Утечка может возникнуть в любом месте. Обычно причиной является механическое повреждение (например, после преодоления высокого препятствия машина зацепила днищем землю). Не всегда бензин будет хлестать рекой из-под авто. Топливные трубки очень надежные, и зачастую все ограничивается лишь малыми потеками. Но именно из-за них возникает на ВАЗе-2107 (инжектор) запах бензина в салоне.

Стоит осмотреть днище более внимательно. Если на трубках есть темные потеки, значит, произошла разгерметизация. Такие элементы нужно срочно менять. Особое внимание уделите местам, где шланги соприкасаются с другими предметами. При эксплуатации они могут попросту перетереться.

Клапан адсорбера

Этот элемент устанавливается на всех инжекторах автомобиля, и «Семерка» не стала исключением. Что это за элемент? Клапан адсорбера – это некая банка, установленная в подкапотном пространстве возле воздушного фильтра и заполненная активированным углем. Для чего она нужна? Клапан адсорбера на «Семерке» служит для конденсации и поглощения паров бензина. Пары топлива при испарении снова превращаются в жидкость и направляются обратно в систему питания двигателя.

Как проверить данный элемент? Основной признак неисправности – скопление паров бензина и едкий запах в салоне. Также проблема сопровождается провалами на холостых и потерей мощности при разгоне. Если бак при открытии шипит, значит, клапан адсорбера пришел в негодность. Необязательно менять всю банку – достаточно лишь одного клапана. После замены машина снова работает исправно, а резкие запахи больше не проникают в салон.

Проверка клапана мультиметром

Также диагностику можно произвести вольтметром. Как проверить топливный обратный клапан адсорбера? Нужно открыть капот и отсоединить фишку жгута проводов от клапана. Дальше подключить минусовой щуп мультиметра к массе и включить зажигание. Затем подвести к фишке проводов положительный щуп и посмотреть на значения прибора. Показания не должны быть ниже 12 В.

Для осмотра самого клапана следует ослабить затяжку хомута шланга отверткой и снять трубку наружу. Дальше нужно извлечь сам клапан, поддев его шлицевой отверткой. Необходимо включить зажигание и подать «плюс» и «минус» к соответствующим выводам на элементе. Если клапан исправен, вы услышите характерный щелчок. В противном случае элемент неисправен и его следует заменить. Стоимость нового элемента составляет 350 – 370 рублей (подходит с ВАЗа десятого семейства).

Для замены клапана понадобится лишь шлицевая отвертка. Ей нужно открутить хомуты бензиновых шлангов и поддеть края элемента. Новый необходимо установить плотно в пазы до щелчка. Далее надеть шланги на клапан и закрутить хомуты. На этом замена клапана адсорбера «Семерки» успешно завершена.

Может ли повредиться бак?

В отличие от других авто, где бак стоит под сиденьем, риск его повреждения на «Жигулях» возрастает в разы. Ведь он ничем не защищен дополнительно. Это тоже может стать причиной утечек и неприятного запаха в салоне, который идет от багажника.

Поэтому при транспортировке крупных грузов нужно обеспечить максимальную безопасность бака (хотя в большинстве случаев он просто мнется). Этот элемент в случае пробоя не ремонтируется и меняется целиком. Использование герметика или холодной сварки не может обеспечить полную безопасность.

Заключение

Итак, в статье рассмотрено, по каким причинам появляется неприятный запах бензина в салоне на классических «Жигулях». Как видите, выполнить ремонт ВАЗа-2107 (инжектор) своими руками вполне возможно. Бак не спрятан под сиденьем, поэтому заменить какую-либо деталь реально за считанные минуты.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Топливная система ваз 21074 инжектор

Запас топлива находится в баке, расположенном в багажном отделении с правой стороны. Бак изготовлен из стального освинцованного листа, правая и левая его части сварены между собой

Пробка заливной горловины бака герметична.

В системе питания двигателя применяется система улавливания паров топлива.

Она состоит из адсорбера, установленного в моторном отсеке, клапанов, установленных в нише топливного бака и соединительных шлангов.

Рис. 1. Схема системы питания двигателя

Пары топлива из бака проходят через перепускной и гравитационный клапаны в адсорбер. Гравитационный клапан предотвращает вытекание топлива из бака при опрокидывании автомобиля.

Для предотвращения чрезмерного повышения или понижения давления паров топлива в баке предусмотрен двухходовой клапан, имеющий выход в атмосферу.

Поступившие в адсорбер (через приемный патрубок с надписью «TANK») пары топлива поглощаются и удерживаются активированным углем при неработающем двигателе.

Второй патрубок адсорбера (с надписью «AIR») соединен с атмосферой, а третий – через электромагнитный клапан продувки, шлангом – с корпусом дроссельной заслонки.

При выключенном зажигании электромагнитный клапан закрыт, и в этом случае адсорбер не сообщается с корпусом дроссельной заслонки.

После запуска двигателя контроллер начинает подавать управляющие импульсы на клапан.

Клапан сообщает полость адсорбера с корпусом дроссельной заслонки – начинается продувка сорбента: пары бензина смешиваются с воздухом и отсасываются через шланг и корпус дроссельной заслонки в ресивер, впускную трубу и далее, в цилиндры двигателя.

Контроллер регулирует степень продувки адсорбера в зависимости от режима работы двигателя. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов и тем интенсивнее продувка.

Топливный насос – электрический, роторный, установлен в топливном баке и конструктивно объединен с датчиком указателя уровня топлива.

При включении зажигания насос включается через реле по команде контроллера системы управления. От насоса по шлангам и трубопроводам, расположенным под днищем, топливо под давлением подается к фильтру тонкой очистки и далее – к топливной рампе.

Топливный фильтр – неразборный, в металлическом корпусе, с бумажным фильтрующим элементом, закреплен хомутом на щитке передка в моторном отсеке.

На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливная рампа служит для подачи топлива к форсункам и закреплена на впускной трубе.

На верхней части рампы, рядом с форсункой 3-го цилиндра, находится штуцер для контроля давления топлива.

Регулятор давления, закрепленный на рампе, изменяет давление топлива в рампе от 2,8 до 3,2 бар (280–320кПа) в зависимости от разрежения в ресивере, поддерживая постоянный перепад давления между ними. Это необходимо для точного дозирования топлива форсунками.

Регулятор давления топлива представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт.

Диафрагма делит полость регулятора на две изолированные камеры – топливную и воздушную. Воздушная соединена вакуумным шлангом с ресивером, а топливная – непосредственно с полостью рампы.

При работе двигателя разрежение, преодолевая сопротивление пружины, втягивает диафрагму, приоткрывая клапан. С другой стороны на диафрагму оказывает давление топливо, также сжимая пружину.

В результате клапан открывается и часть топлива стравливается через сливной трубопровод обратно в бак.

При нажатии педали «газа» разрежение за дроссельной заслонкой уменьшается, под действием пружины диафрагма прикрывает клапан и давление топлива возрастает.

Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан – давление топлива снижается.

Диапазон давлений, поддерживаемый клапаном, задается жесткостью пружины и диаметром отверстия клапана, регулировке не подлежит.

Регулятор давления – неразборный, при выходе из строя его заменяют .

Форсунки представляют собой электромагнитные клапаны, пропускающие топливо при подаче напряжения и запирающиеся под действием возвратной пружины при обесточивании.

На конце форсунки имеется распылитель, через который топливо впрыскивается во впускную трубу.

Форсунки уплотнены в рампе и во впускной трубе резиновыми кольцами, их рекомендуется заменять при каждом демонтаже форсунки. Управляет форсунками контроллер.

При обрыве или замыкании в обмотке форсунку следует заменить.

При засорении форсунки можно промыть на специальном стенде СТО без их демонтажа.

Наружный воздух через заборник засасывается в корпус воздушного фильтра.

Корпус установлен в передней левой части моторного отсека на трех резиновых держателях. Фильтрующий элемент – бумажный.

После фильтра воздух проходит через датчик массового расхода воздуха и резиновые рукава к корпусу дроссельной заслонки.

Из корпуса дроссельной заслонки воздух поступает в каналы ресивера и впускной трубы.

Нажимая педаль «газа», водитель открывает дроссельную заслонку, изменяя количество поступающего в двигатель воздуха, а значит и горючей смеси, – так как подача топлива рассчитывается контроллером в зависимости от расхода воздуха.

Когда двигатель работает на холостом ходу и дроссельная заслонка закрыта, воздух поступает через обходной канал корпуса дроссельной заслонки, в котором установлен регулятор холостого хода.

Регулятор состоит из клапана с запорной конусной иглой, перемещаемой шаговым электродвигателем по команде контроллера.

Регулятор, изменяя количество подаваемого воздуха, поддерживает заданные обороты холостого хода независимо от нагрузки на двигатель (в частности, при включении и выключении мощных потребителей электроэнергии).

Регулятор – неразборный, при выходе из строя его необходимо заменить. При выходе из строя регулятора или его цепей загорается лампа «CHECK ENGINE».

При покупке нового регулятора нужно проверить монтажный размер между концом иглы клапана и опорной поверхностью фланца.

Какие лучше поставить форсунки на ваз 2107 инжектор

Назначение инжектора

Установка инжектора в ВАЗ 2107 позволила заметно улучшить рабочие показатели двигателя. Изменение типа топливной системы повышает количество энергии, которое вырабатывается во время сгорания бензина. По сравнению с карбюраторным двигателем инжекторная система подачи топлива более эффективна на начальных этапах, но со временем ее эксплуатационные характеристики падают. От чего это зависит?

ВАЗ 2107 инжектор выполняет роль конечного элемента в топливной системе автомобиля. Воздушная смесь вместе с облаком распыленного бензина создает огромное количество энергии. Со временем это распыление может стать менее эффективным, струи топлива станут слабыми, а все из-за некачественного бензина.

Основная причина неисправности инжекторов — плохое топливо. Горючее для автомобиля состоит из множества химических компонентов, кроме того, в него добавляют разные примеси, которые должны улучшить общие показатели работы двигателя. Этот фактор нельзя игнорировать, поскольку такой бензин оставляет осадок на стенках топливной системы. Самые тонкие каналы как раз в инжекторах, и именно эти устройства страдают в первую очередь. ВАЗ 21074 инжектор имеет ту же проблему. За время эксплуатации налет от топлива только накапливается. Что же нужно делать, чтобы это прекратилось?

Чистка и профилактика налета в системе

Устройство инжектора очень чувствительно к крупным включениям в бензине. Если вы используете дешевую марку топлива, будьте готовы скоро менять форсунки. Так что первое, что стоит сделать для своего бензонасоса ВАЗ, — изменить марку топлива. Система питания ВАЗ 2107 должна стать чище, возможность образования налета в системе все же не исключается. Поскольку горючая жидкость в каналах изредка застаивается, а иногда даже замерзает, то скорую поломку можно предотвратить только одним способом — регулярной чисткой.

Примерно каждые 35-40 тыс. км нужно проводить профилактические очистные работы топливной системы. Своими руками нужно промывать каналы. От качества чистки будет зависеть работоспособность двигателя. Если эту процедуру проводить нерегулярно, то вскоре с одной форсункой можете распрощаться и искать новую, а затем придется менять и остальные элементы бензонасоса ВАЗ.

В 4-цилиндровых типах инжекторных двигателей наблюдается разная интенсивность засорения форсунок. В районе 2 и 3 цилиндра всегда повышенная температура, поэтому накопление осадка там происходит быстрее.

Профилактическим средством в таких случаях считается специальная примесь полиэфирамина. Она предотвращает скопление гари в течение длительного времени.

Диагностика повреждений

Как понять, что требуется замена, проверка или ремонт инжектора? Даже без датчиков можно понять, что требуется ремонт элементов топливной системы, если имеются 1 из 2 главных признаков в моделях 2107, 21074:

1. Нестабильная работа двигателя. Иногда он может глохнуть или плохо заводится.
2. Куда менее очевидный признак — потеря мощности. Этот эффект заметен, если вы в основном ездите на средней скорости, но на большой он сильно ощутим.
3. Последний признак фиксируется только датчиками — повышается давление внутри системы.

Причина таких сбоев — засорение форсунок, даже диагностика не нужна. Чистка помогает восстановить прежнюю работоспособность движка. Если неполадка после чистки не была устранена, стоит проверить трубки и форсунки на наличие повреждений или пробоев. В таких случаях ремонт лучше не начинать, а попросту заменить поврежденные детали на новые.

Иногда самостоятельно невозможно определить, где повреждение, и вот только тогда пригодится диагностика в сервисных центрах. Засор может стать причиной довольно серьезной поломки инжектора ВАЗ 2107, а также разрыва каналов. Давление, которое возникает внутри системы, может с легкостью привести в негодность самые хрупкие детали. Тут уже своими руками не получится исправить ситуацию, даже если под рукой есть полная схема автомобиля. Вывод один — нужно уделять чистке инжекторов много времени и внимания и выполнять ее регулярно.

Чистка форсунок на ВАЗ-2107 инжектор.

Издавна желал снять форсунки

и вот наконец я это сделал.

и топливная рампа.

Замена Втулок Стабилизатора Ваз 2106… Замена втулок и стабилизатора поперечной устойчивости на ВАЗ 2101-ВАЗ 2107 Стабилизатор поперечной устойчивости предназначен для гашения колебаний, он устанавливается во многих автомобилях, такие машины как ВАЗ 2110, приоры и т.д. этому не исключение, принцип работы его заключается в следующем, когда автомобиль въезжает в поворот стабилизатор ра…

Как Проверить Генератор Ваз 2115… Генератор ВАЗ-2115: неисправности и способы их устранения Неполадки с генератором ВАЗ-2115 случаются редко, без этого узла автомобиль может работать небольшое время. Но для этого требуется уменьшить мощность потребителей выключить свет, магнитофон и т. д. Обязательно убедитесь в том, что система электроснабжения исправна полностью, прежде чем гр…

Что стоит взять на заметку

Чтобы провести ремонт топливной системы своими руками на ВАЗе, понадобится снять ресивер.

Это проводится в несколько этапов:

1. Сначала с ресивера снимают элементы управления дроссельной заслонкой, затем ослабляют фиксирующий хомут и отсоединяют вакуумный шланг.
2. Производится демонтаж держателя топливных трубок.
3. Снимается кронтшейн-фиксатор троса привода дроссельной заслонки.
4. Скручивается 5 крепежных гаек, отключается шланг регулировки давления. После этого получится снять ресивер со шпилек.

Только так можно получить доступ к топливной рампе.

Снятие и промывка форсунок

В данной статье я опишу процесс снятия форсунок на автомобиле ВАЗ-2107. Хозяин жаловался на троение и неровную работу двигателя при работе на бензине. После проведения диагностики было выявлено, что забиты форсунки. Автомобиль дополнительно оборудован газовым оборудованием 2-го поколения, так называемой «хлопушкой». В связи с этим вид на фотографиях может немного отличаться от Вашего (наличие «хлопушки», эммулятора форсунок и т.д.). На рис. 1 показан внешний вид подкапотного пространства обслуживаемого автомобиля.

Приступаем. Откручиваем хомуты крепления воздушного патрубка используя «крестовую» отвертку или «головку» на 7 мм.

Снимаем фиксатор тросика газа используя «плоскую» отвертку, аккуратно его поддевая.

Открывая дроссельную заслонку, снимаем тросик газа.

Откручиваем крепление тросика газа используя «головку» на 10 мм.

Откручиваем топливопроводы двумя рожковыми ключами на 17 мм. Откучиваем крепление трубок «крестовой» отверткой.

Снимаем вакуумный шланг с регулятора давления топлива.

Снимаем шланг вакуумного усилителя тормозов, раскручивая хомут «плоской» отверткой.

Откручиваем две гайки крепления дроссельного узла используя «головку» на 13 мм. Снимаем его, придерживая шайбы на шпильках, и отодвигаем в сторону.

Откручиваем гайки крепления впускного коллектора используя «головку» на 13 мм. Убираем шайбы.

Причины и признаки неисправностей форсунок ВАЗ 2107 инжектор

В процессе эксплуатации форсунки чаще остальных компонентов топливной системы контактируют с агрессивными средами. Поэтому вопрос долговечности и функциональности топливных форсунок актуален для обладателей инжекторной «классики».

Признаки неисправности топливных форсунок на «2107» таковы:

• Нестабильная работа ДВС на холостом ходу;
• Автомобиль глохнет при трогании с места;
• Ощутимое падание мощности;
• Посторонние шумы и вибрации в работе мотора;
• Рывки и провалы во время движения;
• Чрезмерное количество выделяемых выхлопных газов;
• Изменение расхода топлива.

Причиной ухудшения функционального состояния форсунок ВАЗ 2107 инжектор является их засорение. Из-за низкокачественного горючего на стенках форсунок образуются твердые отложения, которые снижают пропускную способность впрысковых отверстий. К засору форсунки, обычно, приводит обилие грязи в топливных магистралях, бензобаке, топливном фильтре.

Методика замены форсунок на 8- и 16-клапанных моторах

Автовладельцы не всегда могут диагностировать неисправности в топливной системе. Часто провалы в работе двигателя или нестабильность холостого хода могут объясняться совершенно разными причинами, а не только перебоями в подаче топлива.

Признаки неисправности

Если все системы автомобиля работают в штатном режиме, то на неполадки форсунок прямо будут указывать следующие симптомы:

• провалы в работе мотора;
• увеличенное потребление горючего;
• нестабильность холостого хода;
• потеря мощности;
• чёрный выхлопной газ и т. д.

Видео: как заменить маслофорсунки, если они текут

Можно ли определить причину неисправности самостоятельно

Причинами неисправности форсунок часто является их засорение. При использовании некачественного топлива распылитель форсунки со временем забивается отложениями бензина, из-за чего его пропускная способность постепенно снижается. Соответственно, в мотор уже не поступает достаточного объёма горючего, поэтому резко понижается мощность двигателя и ухудшается динамика автомобиля.

К тому же возможна потеря герметичности резинового уплотнителя или кольца. В этом случае форсунка будет протекать, из-за чего в системе не будет образовываться необходимое давление.

Необходимо отметить, что ресурс форсунок на ВАЗ 2110–2112, установленный производителем, не превышает 150 тысяч километров пробега.

Видео: как разобрать и поменять форсунки на ВАЗ 21102

Диагностика неполадок

Перед тем как снять форсунки на Ваз 2107, необходимо убедиться, что они действительно засорены. Есть несколько способов:

1. Проверка на слух: дедовский способ диагностики. Применим только при значительном загрязнении отверстий. «Бывалые» рекомендуют вслушиваться в аудиоряд, доносящийся из блока цилиндров. Если в звуке мотора явно слышны приглушенные звенящие звуки, то распылители топлива подлежат чистке;
2. Оценка состояния форсунок с помощью мультиметра: куда более объективный способ анализа в сравнении с предыдущим. Для начала нужно знать какой тип распылителей установлен на автомобиле. Как правило, «семерку» комплектовали форсунками высокого сопротивления. Для корректной диагностики необходимо отсоединить «высоковольтники», идущие к форсунке. Теперь нужно подсоединить диагностические провода прибора к выводам форсунки. Если показатели вольтметра будут выдавать значения в диапазоне 12-17 Ом, то с форсунками все в порядке;
3. Диагностика механических параметров распылителя. Эта диагностическая операция доступна только при наличии профессионального оборудования; ее выполняют только на специализированных СТО. Суть в том, что форсунки демонтируются и крепятся стенду. Через деталь непрерывно пропускается топливо в большом количестве. Мастер оценивает параметры факела, который образуется при прохождении горючего через форсунку. Если топливо поступает неравномерно, то налицо засор устройства.

Когда менять: самостоятельная диагностика

Топливная система инжекторного двигателя имеет довольно разветвлённую архитектуру и неисправности могут быть выявлены только после точной диагностики каждого из элементов системы. К примеру, падение мощности двигателя может быть следствием как неисправности форсунок, так и недостаточной производительности бензонасоса или забитого топливного фильтра.

Кроме того, рывки и провалы, неустойчивые холостые и затруднённый пуск, повышенный расход, могут возникнуть при элементарном засорении инжектора.

Проверить сами форсунки можно прямо на двигателе, не снимая их. Для этого достаточно запустить мотор, и поочерёдно снимать провода с коннектора. Если стабильность работы двигателя при этом изменится, двигатель начнёт троить, то форсунка в порядке. Если же при снятии проводов с коннектора стабильность работы мотора не меняется, форсунка нуждается в чистке или замене.

Как почистить форсунки Ваз 2107

Способы очистки распылителей могут различаться; использование того или иного метода зависит от уровня загрязненности отверстий и характера отложений. Если проводить профилактическую чистку или устранять легкие загрязнения, то можно использовать специальные химические средства, применение которых не предполагает снятия форсунок.

Если форсунки находятся в запущенном состоянии и чистка присадками не имеет смысла, то придется демонтировать инжектор и производить замена форсунок Ваз 2107.

Чистка форсунок присадками

Присадки позволяют не только вывести отложения из распылителей топлива, но очистить топливную систему в целом. Данный способ эффективен только при систематическом использовании чистящих химикатов. Присадками нужно пользоваться каждые 17-20 т. км пробега. Для очистки отключается штатный топливный насос, а топливопровод впрыска подсоединяется к емкости, через которую чистящая жидкость подается под давлением.

Мотор заводят и четверть часа он работает на холостом ходу, после чего глушится на такое же время. За это время отложения становятся мягкими. Затем двигатель снова запускают, но на сей раз постепенно доводят обороты до максимальных, чтобы удалить фрагменты шлама. В таком режиме ДВС должен работать около получаса.

Устройство топливной системы на ВАЗ 2107 инжектор

Система питания ВАЗ 2107 инжектор имеет некоторые отличия от классической карбюраторной. Основные отличительные особенности вызваны именно тем фактом, что вместо стандартной системы подачи воздушно-топливной смеси в цилиндры, в новых моделях ВАЗ 2107 используется инжектор. Соответственно отличаются и остальные элементы, такие как насос, фильтр т. д. Кроме указанных отличий в топливной системе, инжекторный двигатель ВАЗ 2107 имеет принципиальные отличия в системе зажигания. При этом, неоспоримым преимуществом данного типа двигателя является наличие электронного управления всеми основными системами. Именно благодаря ей значительно повышается экономичность и эффективность двигателя.

Принципиальная схема, по которой устроена система обеспечения топливом у автомобиля ВАЗ 2107 инжектор, представлена на следующем рисунке.

Здесь основные элементы обозначены цифрами от 1 до 12:
