Нижняя часть рамки радиатора / телевизора (площадка под крабы) на ВАЗ 2108, 2109, 21099, 2113, 2114, 2115

Нижняя часть рамки радиатора / телевизора (площадка под крабы) на ВАЗ 2108, 2109, 21099, 2113, 2114, 2115

Замена

Для проведения ремонтных работ надо приготовить инструменты, материалы, электроинструменты:

  • набор ключей полный комплект;
  • слесарный – зубило, молоток;
  • электросварочный аппарат;
  • электроды диам. 2 мм;
  • дрель;
  • сверло диам. 5-6 мм;
  • болгарку со шлифовальным кругом, иметь в запасе диск по металлу;
  • грунтовку;
  • краску;
  • растворитель;
  • аэрозольный баллончик с антигравийным составом черного цвета Body 950;
  • перчатки х/б;
  • рукавицы брезентовые;
  • ветошь;
  • огнетушитель – необходимо проверить срок годности;
  • пластмассовые емкости на 6-7 литров, их можно изготовить из 10 литровых канистр;
  • очки защитные;
  • кисточки;
  • наждачную бумагу влагостойкую.

Подготовка машины

Замена нижней поперечины рамки радиатора ваз 2109

Автотранспортное средство поставить на ровную площадку:

  • Открыть капот.
  • Открыть пробку расширительного бачка.
  • Подставить под радиатор охлаждения емкость, открыть сливную пробку.
  • Слить тосол.
  • Вторую приготовленную емкость поставить под двигатель, слить с него тосол.
  • После этого поставить, затянуть пробки.
  • Отключить от аккумулятора обе клеммы.
  • Снять аккумулятор.
  • Сзади под колеса поставить противооткатные башмаки.

Совет: перед поднятием передка желательно снять колесные диски. Так как при проведении сварочных работ искра может попасть на резиновые баллоны.

  • Домкратом поднять переднюю часть машины.
  • Установить стандартные подпорки.
  • Выставить ровно переднюю часть кузова. Можно применить уровень.
  • Снять переднюю декоративную решетку.
  • Открутить с моторного отсека крепления фар, отсоединить клеммы.
  • Вынуть их, убрать на стеллаж в гараже.
  • Открутить верхнее крепление радиатора. Предварительно снять с вентилятора клеммы электропроводки, провода убрать как можно дальше от намечаемой зоны проводимых работ. По возможности обернуть провода брезентовой тканью.
  • В сторону двигателя отклонить радиатор, открутить хомуты крепления патрубков.
  • Снять патрубки. Убрать их подальше от передка.
  • Снять радиатор в сборе с вентилятором.
  • Убрать из нижнего швеллера вставки под радиатор.

Последовательность действий при замене телевизора на Ваз 2109

1. Все запчасти нового радиатора вскрыты транспортировочным грунтом, который придется содрать, заново прогрунтовать автомобильной грунтовкой и покрасить. Это нужно сделать до установки на машину, так как после, со стороны моторного отсека, не будет такой возможности. 2. Демонтируем старую радиаторную решетку. В основном она всегда крепится сваркой, и не используются болты, поэтому с помощью зубила и молотка снимаем точечную сварку. 3. Следующим этапом замены телевизора Ваз 2109 будет установка новой радиаторной решетки. Необходимо сделать контрольный замер и приварить новую рамку. Обязательной процедурой является зачистка сварочных точек болгаркой с последующей шпаклевкой и грунтовкой всей поверхности. 4. Подготовительный этап закончен, можно приступать к покраске телевизора с наружной стороны. Телевизор не обязательно, но желательно еще и обработать антигравием. 5. Устанавливаем все детали автомобиля в обратной последовательности. Замена телевизора на Ваз 2109 закончена.

Ремкомплект телевизора ваз 2109

Этот товар выбрали 50 покупателей

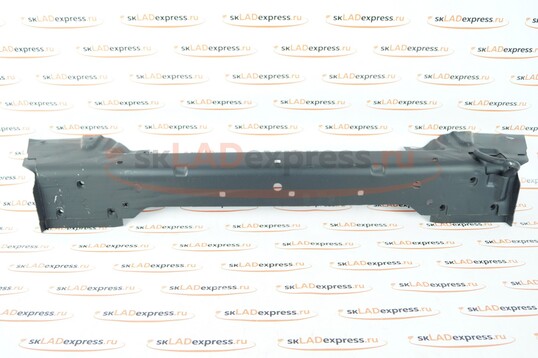

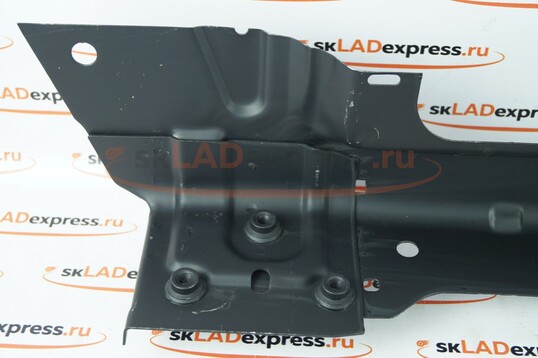

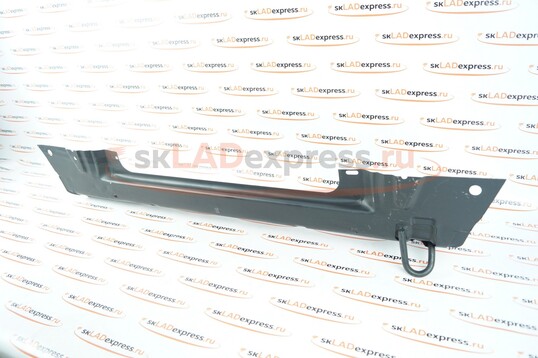

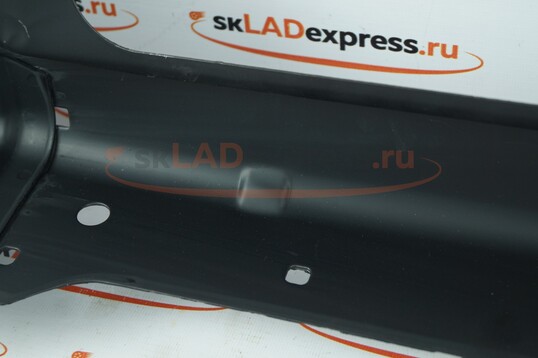

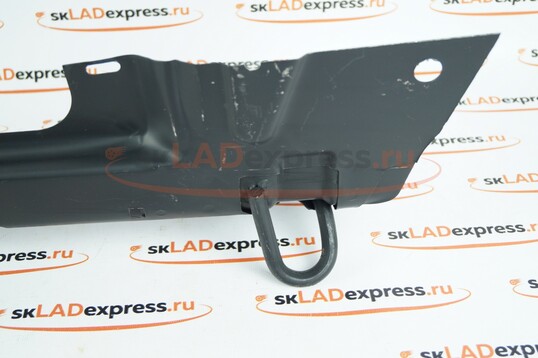

Оригинальная (заводская) нижняя часть рамки радиатора («телевизора»). Предназначена для замены пришедшей в негодность штатной. Данная деталь служит для крепления кронштейнов рычагов передней подвески. Устанавливается посредством сварки.

Вес, кг: 2.3 Размеры, см: 99 х 18 х 16 Объем, м3: 0.02851

Как делается замена телевизора ВАЗ-2109 своими руками

Как делается замена телевизора ВАЗ-2109 своими руками ВАЗ-2109 выпускали достаточно давно. За годы службы на его радиаторную решетку воздействовала агрессивная среда в виде солей и влаги. Именно по этой причине все чаще автолюбителям приходится ее менять. Самостоятельно замена телевизора ВАЗ-2109

замена телевизора ВАЗ-2109

Для начала расскажем, как заменить эту деталь самостоятельно. Вам потребуется подготовить автомобиль – последовательно со стороны моторного отсека разобрать его так, чтобы у вас был доступ к радиатору. Демонтируйте его и старую деталь. Далее вам нужно сделать:

  • Ошкурить новую запчасть (она покрыта транспортировочным грунтом), и заново покрасить ее автомобильной грунтовкой. Это делаете только заранее, так как потом из моторного отсека проделать эту работу будет невозможно.
  • С помощью зубила и молотка снимите старую решетку.
  • Сварочные точки зачистите, зашпатлюйте и покройте грунтовкой. Сделайте замеры и приварите новую рамку. Расположите точки сварки там же, где они и были.
  • Снаружи покрасьте конструкцию. Желательно дополнительно покрыть его антигравием.
  • Проведите сборку автомобиля в обратной последовательности.

Замена телевизора крайне важна, так как при его слабости возможно провисание и поломки. Стоимость этой работы на СТО достаточно высока, поэтому часто автолюбители стараются сделать замену самостоятельно.

Последовательность действий


Для начала расскажем, как заменить эту деталь самостоятельно. Вам потребуется подготовить автомобиль – последовательно со стороны моторного отсека разобрать его так, чтобы у вас был доступ к радиатору. Демонтируйте его и старую деталь. Далее вам нужно сделать:

  1. Ошкурить новую запчасть (она покрыта транспортировочным грунтом), и заново покрасить ее автомобильной грунтовкой. Это делаете только заранее, так как потом из моторного отсека проделать эту работу будет невозможно.
  2. С помощью зубила и молотка снимите старую решетку.
  3. Сварочные точки зачистите, зашпатлюйте и покройте грунтовкой. Сделайте замеры и приварите новую рамку. Расположите точки сварки там же, где они и были.
  4. Снаружи покрасьте конструкцию. Желательно дополнительно покрыть его антигравием.
  5. Проведите сборку автомобиля в обратной последовательности.

Замена телевизора крайне важна, так как при его слабости возможно провисание и поломки. Стоимость этой работы на СТО достаточно высока, поэтому часто автолюбители стараются сделать замену самостоятельно.

Как усилить новый телевизор на ВАЗ-2109

В процессе самостоятельного ремонта можно усилить конструкцию. Чтобы автоматизировать процесс, старый телевизор снимается с помощью дрели. Потому часто отдельно снимают верхнюю и нижнюю часть. В процессе следите за состоянием низа – места крепления детали к кузову. Вам необходимо будет состыковать два листа металла. Для этого оставьте ширину всего 2 миллиметра, многие мастера оставляют 5, что неправильно. Аккуратно, не торопясь, удаляйте металл, чтобы оставить нужную ширину листа.

По периметру нового телевизора необходимо просверлить отверстия, которые помогут закрепить деталь надежнее. Через них можно закрепить решетку на саморезы. Далее установите фары, посмотрите на зазоры и обварите конструкцию. Зачистите места точек сварки.

Для усиления конструкции приварите снизу профильную трубу. Приварите ее к стенкам, а затем установите вторую часть телевизора. Профиль трубы должен быть квадратным 50×50 миллиметров. Благодаря этому профилю детали конструкции не будут проворачиваться. На 16-клапанных двигателях обязательно нужно использовать трубу, так как это силовой агрегат тяжелее по весу. После того как вы сделали первые точки сварки и закрепили деталь, уберите саморезы и снова проварите конструкцию.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как приварить телевизор на ваз 2109 видео


ВАЗ-2109 выпускали достаточно давно. За годы службы на его радиаторную решетку воздействовала агрессивная среда в виде солей и влаги. Именно по этой причине все чаще автолюбителям приходится ее менять. Самостоятельно замена телевизора ВАЗ-2109 может быть проведена только при наличии сварочного аппарата.

Как делается замена телевизора ВАЗ-2109 своими руками

Последовательность действий

  1. Ошкурить новую запчасть (она покрыта транспортировочным грунтом), и заново покрасить ее автомобильной грунтовкой. Это делаете только заранее, так как потом из моторного отсека проделать эту работу будет невозможно.
  2. С помощью зубила и молотка снимите старую решетку.
  3. Сварочные точки зачистите, зашпатлюйте и покройте грунтовкой. Сделайте замеры и приварите новую рамку. Расположите точки сварки там же, где они и были.
  4. Снаружи покрасьте конструкцию. Желательно дополнительно покрыть его антигравием.
  5. Проведите сборку автомобиля в обратной последовательности.

Замена телевизора крайне важна, так как при его слабости возможно провисание и поломки. Стоимость этой работы на СТО достаточно высока, поэтому часто автолюбители стараются сделать замену самостоятельно.

Самостоятельная замена рулевой рейки ВАЗ-2109

Как усилить новый телевизор на ВАЗ-2109

По периметру нового телевизора необходимо просверлить отверстия, которые помогут закрепить деталь надежнее. Через них можно закрепить решетку на саморезы. Далее установите фары, посмотрите на зазоры и обварите конструкцию. Зачистите места точек сварки.

Пошаговая замена личинки замка двери ВАЗ-2109

Для усиления конструкции приварите снизу профильную трубу. Приварите ее к стенкам, а затем установите вторую часть телевизора. Профиль трубы должен быть квадратным 50×50 миллиметров.

Благодаря этому профилю детали конструкции не будут проворачиваться. На 16-клапанных двигателях обязательно нужно использовать трубу, так как это силовой агрегат тяжелее по весу.

После того как вы сделали первые точки сварки и закрепили деталь, уберите саморезы и снова проварите конструкцию.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Телевизор на ваз 21099

Этот товар выбрали 4 покупателя

  • Описание
  • Доставка и оплата
  • Отзывы (0)

Нижняя часть рамки радиатора / телевизора (площадка под крабы) на ВАЗ 2108, 2109, 21099, 2113, 2114, 2115

Оригинальная (заводская) нижняя часть рамки радиатора («телевизора»). Предназначена для замены пришедшей в негодность штатной. Данная деталь служит для крепления кронштейнов рычагов передней подвески. Устанавливается посредством сварки.

Доставка:

Доставка Почтой России

Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру
Срок доставки от 3 до 12 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 200 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки.


Курьерской службой Почты России EMS
Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру

Срок доставки от 2 до 7 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 550 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки.


Первым классом Почты России.

Срок доставки от 2 до 9 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 250 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки. Внимание! Максимальный вес отправлений 1 классом 2,5 кг.

Доставка Транспортной Компанией:

Срок доставки до 10 дней, по всей России, только в крупные города. Габаритные посылки выгоднее на 50% чем почтой.


1. СДЭК

Курьерская служба доставки с очень большим количеством филиалов по всей России. Стоимость доставки от 180 рублей. Срок доставки от 2 до 5 дней. Рекомендована для отправки негабаритных грузов. Рассчитать стоимость доставки и выбрать филиал: https://www.cdek.ru


2
. GTD (Бывший Кит)

Низкие тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://gtdel.com/


3. Энергия

Низкие тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://nrg-tk.ru/

4. Деловые линии

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://www.dellin.ru/


5. ПЭК

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений (кроме бамперов и капотов). Рассчитать стоимость доставки и выбрать филиал: https://pecom.ru/


6. ЖелДорЭкспедиция

Средние тарифы, средняя скорость доставки. Рекомендована для отправки средне и крупногабаритных отправлений в населенные пункты, в которых представлена только данная компания. Рассчитать стоимость доставки и выбрать филиал: https://www.jde.ru/


7. Байкал Сервис

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений в населенные пункты, в которых представлена только данная компания. Рассчитать стоимость доставки и выбрать филиал: https://www.baikalsr.ru/

Если Вы не можете определиться со способом доставки, то при оформлении заказа выберите любой способ. После оформления заказа, с Вами свяжется менеджер и предложит наиболее быстрый и недорогой способ доставить Ваш заказ.

Срок отправки заказов 1-4 дня.

Срок отправки заказов с индивидуальными параметрами (Крашенные детали, сшитые под заказ обивки сидений) от 7 до 14 дней.

Доставка осуществляется по России и СНГ.

Доставка в страны Европы осуществляется Почтой России или EMS.

Независимо от выбранного способа, вскрывайте посылку и проверяйте целостность при получении в филиале Почты или транспортной компании.

Как делается замена телевизора ВАЗ-2109 своими руками

ВАЗ-2109 выпускали достаточно давно. За годы службы на его радиаторную решетку воздействовала агрессивная среда в виде солей и влаги. Именно по этой причине все чаще автолюбителям приходится ее менять. Самостоятельно замена телевизора ВАЗ-2109 может быть проведена только при наличии сварочного аппарата.

Последовательность действий

Для начала расскажем, как заменить эту деталь самостоятельно. Вам потребуется подготовить автомобиль – последовательно со стороны моторного отсека разобрать его так, чтобы у вас был доступ к радиатору. Демонтируйте его и старую деталь. Далее вам нужно сделать:

  1. Ошкурить новую запчасть (она покрыта транспортировочным грунтом), и заново покрасить ее автомобильной грунтовкой. Это делаете только заранее, так как потом из моторного отсека проделать эту работу будет невозможно.
  2. С помощью зубила и молотка снимите старую решетку.
  3. Сварочные точки зачистите, зашпатлюйте и покройте грунтовкой. Сделайте замеры и приварите новую рамку. Расположите точки сварки там же, где они и были.
  4. Снаружи покрасьте конструкцию. Желательно дополнительно покрыть его антигравием.
  5. Проведите сборку автомобиля в обратной последовательности.

Замена телевизора крайне важна, так как при его слабости возможно провисание и поломки. Стоимость этой работы на СТО достаточно высока, поэтому часто автолюбители стараются сделать замену самостоятельно.

Как усилить новый телевизор на ВАЗ-2109

В процессе самостоятельного ремонта можно усилить конструкцию. Чтобы автоматизировать процесс, старый телевизор снимается с помощью дрели. Потому часто отдельно снимают верхнюю и нижнюю часть. В процессе следите за состоянием низа – места крепления детали к кузову. Вам необходимо будет состыковать два листа металла. Для этого оставьте ширину всего 2 миллиметра, многие мастера оставляют 5, что неправильно. Аккуратно, не торопясь, удаляйте металл, чтобы оставить нужную ширину листа.

По периметру нового телевизора необходимо просверлить отверстия, которые помогут закрепить деталь надежнее. Через них можно закрепить решетку на саморезы. Далее установите фары, посмотрите на зазоры и обварите конструкцию. Зачистите места точек сварки.

Для усиления конструкции приварите снизу профильную трубу. Приварите ее к стенкам, а затем установите вторую часть телевизора. Профиль трубы должен быть квадратным 50×50 миллиметров. Благодаря этому профилю детали конструкции не будут проворачиваться. На 16-клапанных двигателях обязательно нужно использовать трубу, так как это силовой агрегат тяжелее по весу. После того как вы сделали первые точки сварки и закрепили деталь, уберите саморезы и снова проварите конструкцию.

Телевизор на ваз 21099

ВАЗ-2109 выпускали достаточно давно. За годы службы на его радиаторную решетку воздействовала агрессивная среда в виде солей и влаги. Именно по этой причине все чаще автолюбителям приходится ее менять. Самостоятельно замена телевизора ВАЗ-2109 может быть проведена только при наличии сварочного аппарата.

Последовательность действий

Для начала расскажем, как заменить эту деталь самостоятельно. Вам потребуется подготовить автомобиль – последовательно со стороны моторного отсека разобрать его так, чтобы у вас был доступ к радиатору. Демонтируйте его и старую деталь. Далее вам нужно сделать:

  1. Ошкурить новую запчасть (она покрыта транспортировочным грунтом), и заново покрасить ее автомобильной грунтовкой. Это делаете только заранее, так как потом из моторного отсека проделать эту работу будет невозможно.
  2. С помощью зубила и молотка снимите старую решетку.
  3. Сварочные точки зачистите, зашпатлюйте и покройте грунтовкой. Сделайте замеры и приварите новую рамку. Расположите точки сварки там же, где они и были.
  4. Снаружи покрасьте конструкцию. Желательно дополнительно покрыть его антигравием.
  5. Проведите сборку автомобиля в обратной последовательности.

Замена телевизора крайне важна, так как при его слабости возможно провисание и поломки. Стоимость этой работы на СТО достаточно высока, поэтому часто автолюбители стараются сделать замену самостоятельно.

Как усилить новый телевизор на ВАЗ-2109

В процессе самостоятельного ремонта можно усилить конструкцию. Чтобы автоматизировать процесс, старый телевизор снимается с помощью дрели. Потому часто отдельно снимают верхнюю и нижнюю часть. В процессе следите за состоянием низа – места крепления детали к кузову. Вам необходимо будет состыковать два листа металла. Для этого оставьте ширину всего 2 миллиметра, многие мастера оставляют 5, что неправильно. Аккуратно, не торопясь, удаляйте металл, чтобы оставить нужную ширину листа.

По периметру нового телевизора необходимо просверлить отверстия, которые помогут закрепить деталь надежнее. Через них можно закрепить решетку на саморезы. Далее установите фары, посмотрите на зазоры и обварите конструкцию. Зачистите места точек сварки.

Для усиления конструкции приварите снизу профильную трубу. Приварите ее к стенкам, а затем установите вторую часть телевизора. Профиль трубы должен быть квадратным 50×50 миллиметров. Благодаря этому профилю детали конструкции не будут проворачиваться. На 16-клапанных двигателях обязательно нужно использовать трубу, так как это силовой агрегат тяжелее по весу. После того как вы сделали первые точки сварки и закрепили деталь, уберите саморезы и снова проварите конструкцию.
