Все о стартере Калины

Все о стартере Калины

Вступление

Автомобильный стартер предназначен для запуска двигателя. Стартер во время своей работы потребляет большое количество тока и подвергается большим нагрузкам, которые могут вывести его из строя.

В данной статье речь пойдет о стартере на автомобиле Лада Калина, о способах его замены, признаках неисправности и причинах поломки.

Конструкция

Стартер Калины является электрической машиной работающей на постоянном токе получающей питание от аккумуляторной батареи. При работе стартер потребляет большое количество тока и при неисправностях может часто разряжать аккумулятор.

Основные детали стартера: якорь, ротор, бендикс, щетки, втягивающие. Поломка одного из элементов приводит к выходу из строя стартера.

Принцип работы

Когда на стартер подается напряжение с помощью поворота ключа в замке зажигания автомобиля, ток поступает одновременно на втягивающее реле и сам стартер. Стартер начинает вращение, а в этот момент втягивающее реле подвигает подвижную часть бендикса к маховику двигателя тем самым начиная вращать двигатель за венец на маховике, после чего двигатель запускается, ключ в замке зажигания отпускается, ток на стартере и втягивающем реле пропадает, тем самым останавливая стартер и отодвигая бендикс от маховика.

Признаки неисправности

Стартер не является очень сложным механизмом и имеет небольшое количество деталей, которые выходят из строя. Наиболее часто проблемы со стартером возникают из-за следующих поломок:

  • Стерлись контактные щетки – такое происходит из-за длительного использования стартера на автомобиле и чаще всего возникает к 100 000 км. пробега. Данная процедура легко исправляется заменой щеток.
  • Поломка втягивающего реле – втягивающее реле одна из наиболее слабых деталей стартера и выходит из строя в разные сроки не от чего не завися. При такой поломке стартер вращается, но не входит в зацепление с маховиком.
  • Поломка бендикса – бендикс это механизм напоминающий обгонную муфты, которая вращается в одну сторону, но клинит в другую.
  • Обрыв обмотки статора или якоря.

Все причины кроме обрыва обмотки легко исправляются заменой элементов на новые, но если произошел обрыв обмотке лучше заменить стартер на новый.

Разряженный АКБ

Так же довольно часто неисправность стартера можно спутать с разряженным АКБ. Если на Вашем автомобиле стартер не приводит во вращение двигатель, а лишь слышны щелчки втягивающего реле, то вероятнее всего разрядилась аккумуляторная батарея. Звук, который издает стартер при разряженном аккумуляторе можно услышать на видео.

Реле стартера Калины

Еще одной причиной неработающего стартера на Калине может быть его реле, которое установлено в монтажном блоке. Реле может выйти из строя при загрязнении контактов, обрыве обмотки и т.п. все эти причины приведут к несрабатыванию стартера при повороте ключа. Если на вашем автомобиле не работает стартер, необходимо в первую очередь проверить его реле. На фото изображено местонахождение реле стартера Калины.

Где находится

Стартер Лады Калина расположен в подкапотном пространстве, чтобы его разглядеть необходимо демонтировать корпус воздушного фильтра. Крепиться стартер к корпусу КПП через шпильки. На фото показан красной стрелкой.

Как завести автомобиль без стартера

Если на вашем автомобиле неисправен стартер или сел АКБ, то автомобиль можно завести и другими способами.

Можно попробовать завести автомобиль с буксира, с горки и т.п. включив зажигание и вторую передачу, такой способ актуален как для севшего АКБ, так и для сломанного стартера. Данные манипуляции можно произвести только на механической КПП.

Если стартер вращается, но не крутит двигатель, то вероятнее всего неисправно втягивающее реле. При такой неисправности двигатель можно запустить довольно просто, достаточно лишь включить зажигание и перемкнуть контакты на втягивающем реле, как показано на картинке и двигатель запустится.

Цены на оригинальный стартер Лады Калины могут достигать и даже превышать 4000 рублей. На рынке встречается большое количество аналогов по ценам начинающимся от 2000 рублей, но качество таких деталей оставляет желать лучшего.

Замена

Для проведения замены стартера необходимо подготовить специальный инструмент, который понадобиться в процессе проведения работы.

Необходимый инструмент:

  • Отвертки плоская и крестовая;
  • Трещотка с головками на «13» и «15»мм;
  • Рожковые ключи на «10» и «13»мм;

Пошаговая инструкция замены

  • Снимаем минусовую клейму с АКБ, снимаем корпус воздушного фильтра и вынимаем его.

  • Отключаем питание от втягивающего реле, для этого ключом откручиваем силовой кабель и отключаем разъем.

  • С помощью трещотку и удлинителя откручиваем болты крепления стартера к корпусу КПП.

  • Вынимаем стартер из подкапотного пространства.

Сборку производим в обратной последовательности.

Видео замены стартера на Калине

Стартер лада калина ремонт

На Лада Калине устанавливается стартер типа 5702.3708.

На часть автомобилей может быть установлен стартер BOSH 0001108203.

Вал якоря передает вращение на вал привода через планетарный редуктор.

Планетарные шестерни редуктора вращаются на игольчатых подшипниках.

Привод стартера состоит из ведущей шестерни и обгонной муфты.

Схема соединения стартера на рис. 1.

Тяговое реле установлено на корпусе электродвигателя. Большой ток, потребляемый стартером при запуске двигателя, передается через медные контакты реле.

В реле установлены две катушки втягивающая и удерживающая.

При повороте ключа зажигания в положение II на управляющий вывод тягового реле «50» типа 902-3747-11, а с него на две обмотки втягивающего реле от аккумулятора подается напряжение.

Под воздействием магнитного поля металлический сердечник тягового реле, преодолевая усилие пружины, втягивается внутрь катушки. При этом он приводит в движение рычаг привода стартера.

Рычаг в свою очередь выдвигает привод стартера, вводя ведущую шестерню в зацепление с зубчатым венцом маховика двигателя.

Одновременно с этим медная контактная пластина замыкает контактные болты.

Через обмотки якоря стартера начинает протекать ток, якорь – вращается, осуществляя запуск двигателя.

Отрицательный вывод втягивающей обмотки реле соединен с массой через обмотки якоря стартера.

После замыкания контактных болтов через обмотку перестает протекать ток, и сердечник тягового реле удерживается только одной обмоткой, это позволяет уменьшить нагрев обмоток реле и сократить энергию в момент запуска.

Проверка работоспособности стартера

Одним проводом соединяем отрицательный вывод аккумулятора с корпусом стартера.

Второй провод, соединенный с положительным выводом аккумуляторной батареи, подсоединяем к контактному болту 2 тягового реле, к которому подсоединен провод стартера.

Если якорь стартера начнет вращаться, двигатель стартера исправен.

Подсоединяем второй провод к контактному болту 1 тягового реле. Используя отвертку или другой подходящий металлический предмет, замыкаем между собой вывод 3 и контактный болт тягового реле.

Если раздался громкий щелчок и якорь стартера начал вращаться, значит, тяговое реле исправно.

Для дальнейшей проверки стартера, а также для определения причины неисправности необходимо разобрать стартер.

Снятие и разборка стартера

Отсоединяем клемму «-» от аккумулятора.

Снимаем воздушный фильтр

Отсоединяем провод управления тяговым реле.

Головкой на 13 отворачиваем гайку крепления наконечника провода, соединенного с плюсовым выводом аккумулятора

Снимаем наконечник провода

Головкой отворачиваем две гайки крепления стартера.

Маркировка на корпусе стартера

Головкой на 13 отворачиваем гайку крепления наконечника провода к выводу тягового реле.

Снимаем с вывода пружинную шайбу

Снимаем наконечник провода

Отворачиваем три винта крепления тягового реле

Снимаем тяговое реле со стартера

Вынимаем из реле пружину

Снимаем якорь тягового реле с рычага привода

Крестообразной отверткой отворачиваем два винта крепления крышки подшипника

Снимаем стопорное кольцо

Снимаем дистанционную шайбу

Ключом на 7 отворачиваем два стяжных болта

Вынимаем стяжные болты и снимаем заднюю крышку

Поддев отверткой, снимаем щеткодержатель, придерживая пружины щеток

Так выглядит щеточный узел

Снимаем переднюю крышку

Вынимаем якорь из корпуса

Вынимаем из крышки уплотнитель

Вынимаем вал привода с рычагом

Снимаем рычаг привода.

Для проверки состояния шестерен редуктора отверткой поддеваем крышку редуктора

Осматриваем зубья шестерен.

Зубья не должны иметь сколов и следов износа. Добавляем смазку Литол-24 и устанавливаем крышку на место

Опираем вал привода на металлический стержень, через отрезок трубы или торцовый ключ на 11

сбиваем упорную втулку.

Разжав щипцами пружинное кольцо

Снимаем кольцо с вала

Снимаем с вала привода упорную втулку

Вынимаем привод в сборе

Осматриваем коллектор и обмотки якоря.

Следы обугливания обмоток не допускаются – такой якорь необходимо заменить.

Загрязненный коллектор зачищаем мелкозернистой наждачной бумагой, зажав вал якоря через полоску плотной бумаги в патрон электродрели.

Промываем якорь водой с моющим средством для удаления грязи, угольной пыли и остатков абразива и продуваем сжатым воздухом.

Заменяем изношенные щетки, если их высота меньше 3,5 мм. Промываем детали редуктора и привода уайт–спиритом или керосином.

Сборка

Установить щеточный узел на коллектор якоря стартера можно специальной оправкой или с помощью инструментальной головки подходящего размера и формы. В случае их отсутствия установить можно без этих приспособлений. Для этого:

— двумя винтами крепим щеточный узел к задней крышке стартера;

— смазываем конец вала якоря двумя каплями моторного масла;

— вставляем четыре щетки в соответствующие щеткодержатели.

Не вставляя в щеткодержатели пружины щеток, надеваем щеточный узел на коллектор якоря;

— плоскогубцами с тонкими губками отгибаем наружные упоры пружин всех четырех щеток;

— вставляем в щеткодержатель пружину;

— удерживая пружину отверткой, плоскогубцами загибаем четыре упора пружины.

Таким же образом устанавливаем оставшиеся три пружины;

— вставляем в статор якорь стартера с надетыми на него щеточным узлом и задней крышкой, (при этом необходимо придерживать якорь, чтобы его коллектор не вышел из зацепления со щеточным узлом).

Упорную втулку устанавливаем на место при помощи раздвижных пассатижей.

Дальнейшую сборку выполняем в обратной последовательности. На детали редуктора наносим смазку ШРУС-4.

Перед установкой привода окунаем его в моторное масло и даем маслу стечь.

Втулки, в которых вращаются валы якоря и привода, а так же винтовые шлицы привода смазываем моторным маслом;

— чтобы убедиться в правильности сборки стартера, перед установкой проверяем его работоспособность (Описано в начале статьи).

Как в «Калине-2» подобраться к стартёру двигателя

Автомобили семейств «Лада Калина-2» снабжаются одним из трёх двигателей: 21127, 21126 («Приора»), 21116. Замена стартёра во всех трёх случаях производится одинаково: сначала нужно демонтировать крепление и отвести в сторону блок воздушного фильтра. Этот пластиковый блок виден сразу, как только открыть капот. Удерживается он тремя зажимами, которые демонтируются плоскогубцами. Все действия, выполненные в нужной последовательности, рассматриваются дальше.

  1. Что такое стартёр двигателя
  2. Как избавиться от лишних деталей
  3. Как снять и заменить стартёр в сборе
  4. Ремонт фирменного стартёра BOSCH, инструкция на видео

Что такое стартёр двигателя

Любой бензиновый ДВС снабжён деталью под названием «стартёр». Данный узел, то есть стартёр, является обычным электродвигателем. Напряжение «+12 Вольт» на него подаётся по одному электрическому шнуру. В качестве второго провода выступает корпус.

На питающей клемме напряжение есть всегда

Внутри стартёра закреплено реле, контакты которого проводят питающий ток. Когда нужно завести ДВС, контакты замыкаются. Сразу заметим: напряжение на силовом проводе остаётся всегда, пока аккумулятор заряжен. Поэтому, перед тем, как выполнять демонтаж, обязательно снимите минусовую клемму с АКБ.

Автоэлектрики знают: работая с любым оборудованием, АКБ полностью отключают от сети. Проще это выполнить, отсоединив минусовую клемму (потребуется плоский ключ «на 10»).

Если аккумулятор заряжен, а стартёр «не крутит», то прежде нужно проверить, присутствует ли напряжение на контактах реле «Ка-3». Данный элемент закреплён в едином монтажном блоке, а называется он так: «Дополнительное реле стартёра».

Как избавиться от лишних деталей

Под капотом «Калины-2» легко найти модуль воздушного фильтра, который препятствует доступу к нужному нам узлу. Этот модуль необходимо отодвинуть в сторону, но сначала надо отсоединить рукав воздухозаборника.

Чёрная коробочка – модуль фильтра

Сам рукав, прикреплённый к нижней части модуля, просто вытягивают по направлению «влево». Весь процесс выглядит так:

Вынимаем рукав из патрубка

На всякий случай, приводим чертёж рассматриваемого узла:

Конструкция модуля фильтра

На рисунке отмечен разъём, установленный на модуле сверху. Штекер от этого разъёма тоже предварительно отключают, но прежде, снимают минусовую клемму с АКБ. Зачем так делать, мы рассматривали раньше. Получается, подготовительных действий будет три: отключение клеммы АКБ, демонтаж рукава со стороны фильтра, отключение штекера.

Теоретически, замена стартёра выглядит проще, если рукав воздуховода отсоединить с двух сторон (на Калине 2 он закрывает шляпки крепёжных винтов). Данное утверждение проиллюстрировано рисунком:

Стартёр двигателя а/м Калина-2/Гранта

Доступ к гайкам «2» у нас будет, а вот к шляпкам винтов придётся тянуться. Впрочем, ничего особенного тут нет. А сейчас, снимем пластиковый модуль с фиксаторов:

Три резиновых фиксатора удерживают модуль фильтра

Выполнив все рассмотренные действия, модуль можно отвести в сторону.

Последнее действие перед демонтажём стартёра

Как снять и заменить стартёр в сборе

Замена стартёра на Ладе Калине производится так же быстро, как замена других деталей, являющихся «расходниками». При этом поменять салонный фильтр будет даже сложнее. А долговечность узла под названием «стартёр» в действительности ничем не ограничена. Его чертёж приведён ниже:

Стартёр Лады Калины-2

Здесь есть три крепёжных отверстия, под которые подходят винты «М8» (нужен ключ «на 13»). Демонтаж проводят в следующем порядке:

  1. Откручивают гайку «3» (подойдёт ключ «на 13»);
  2. С контактного винта снимают клемму;
  3. Штекер встроенного реле отключают;
  4. Отворачивают ключом «на 13» две либо три гайки крепления.

Все перечисленные действия иллюстрируются на фото:

Установка нового стартёра производится в обратном порядке. А руководство по его ремонту мы приводим на видео.

Важно знать: во избежание электротравм, минусовую клемму АКБ подключают в последнюю очередь. Все детали и узлы перед этим должны быть смонтированы, а защитные кожухи установлены на место.

Ремонт фирменного стартёра BOSCH, инструкция на видео

ни «вжик-вжик», полная ревизия стартера

Настигла проблема со стартером, стал вхолостую крутить по 5-6 раз пока схватится в зацепление и начнет крутить двигатель, да и свист после того, как заведешься, был еще перед холодами… все это говорит о том, что стартер нужно перебирать, чистить и смазывать… и желательно это делать перед наступлением холодов…
Всем кому за 50 :), обязательно делаем ревизию стартера, во избежание проблем с запуском, особенно в холодное время когда (пробег более 50 000 км.).

В принципе, что бы снять стартер не нужно много времени, крепится на двух гайках, правда они на 15 (зачем, почему?) и открутить нижнюю гайку мешает защита двигателя, поэтому либо нужен короткий ключ либо головку с удлинителем, ну либо снимать защиту, что не вариант вообще.

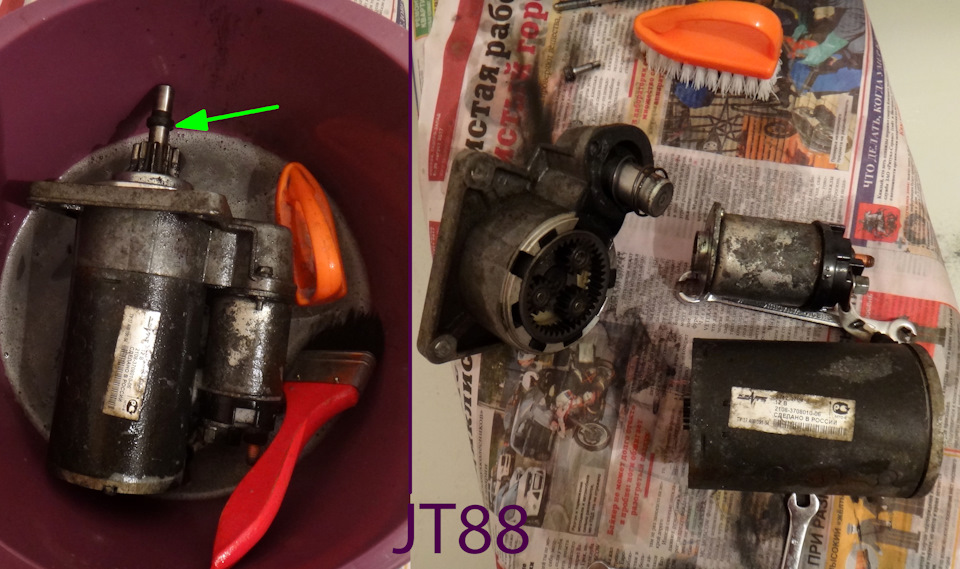

Вот что стоит у меня

Прамо искра, редукторный, как утверждает интернет, стоимостью 4200 рублей (что то перебор по цене).

Ну проблемы с чистотой были на лицо, вал на котором ходит бендикс был в грязи, это видно и без разбора, это видимо и препятствовало его свободному выбросу.

Стартер разбирается просто, особой подготовки не нужно да и особого умения тоже. Рассказываю, что мазал и делал.

Картинки для понимания строения стартера и используемой терминологии:

1. В первую очередь нужно снять втягивающее реле, внутри все протереть и смазать при обратной сборке смазкой, желательно силиконовой. Смазка повсеместно продается в баллончиках, стоит в районе 100 — 150 рублей и в дальнейшем всегда пригодится (к примеру, я смазываю ей пластик панели и уплотнители дверей).

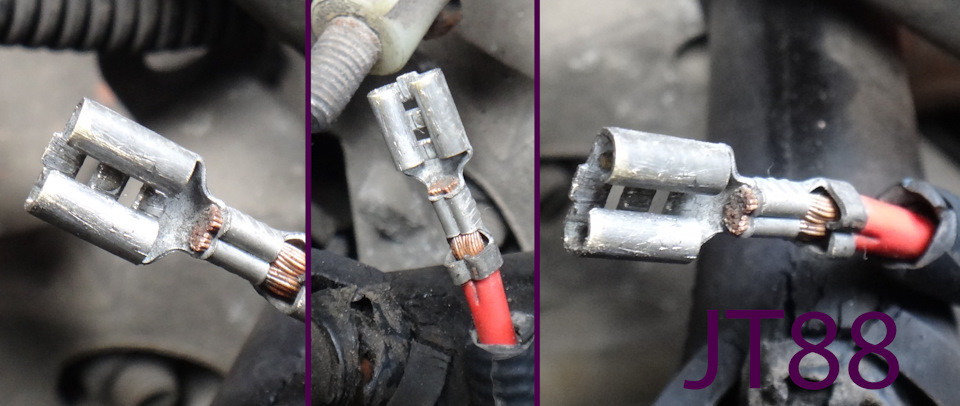

Так же перед сборкой почистить все контакты

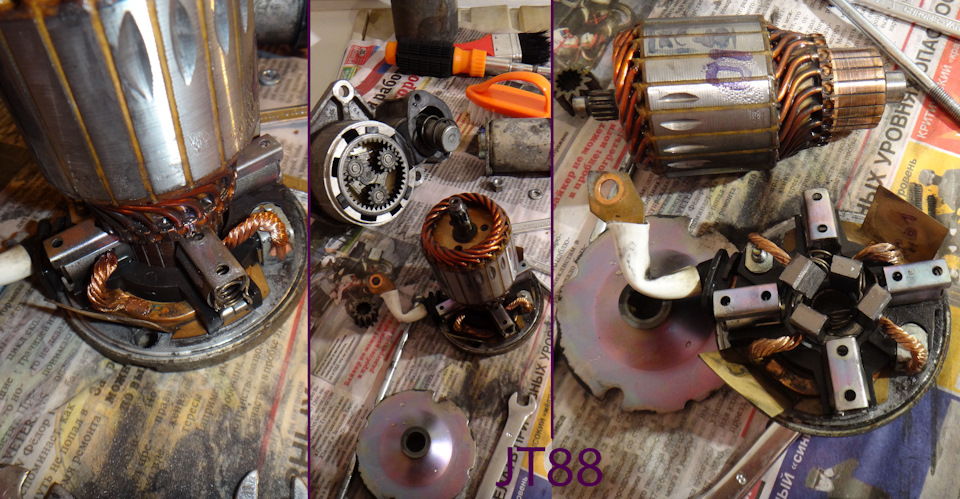

2. Разобрать двигатель стартера, так же все почистить.

Место соприкосновения щеток на якоре обработать мелкой наждачной бумагой до блеска, почистить.

Кстати, спонсор поста — «тройной одеколон», чистит лучше всех, запах приятный 🙂 весь стартер им прочистил… Хорошо для чистки подходит бензин-галоша.

3. Проверить щеточный узел, почистить щетки, при большой выработке щеток (размер менее 3,5 мм. между рабочей поверхностью и выводом), заменить, они продаются отдельно.
Пока готовил пост, прочитал много материала о том, что к данному стартеру не найти родной щеточный узел, но подходит щёточный узел Bosch 1004336505 (нужно только немного подпилить отверстия под крепления к задней крышке).
Ставить обратно щеточный узел целая проблема, я предлагаю следующее решение — каждую щетку посадить на маленький пластиковый хомут, собранную конструкцию поставить на место, потом немного приподнимая его на месте, хомут обрезается маленькими ножницами и вынимается… ставиться все очень просто и быстро.

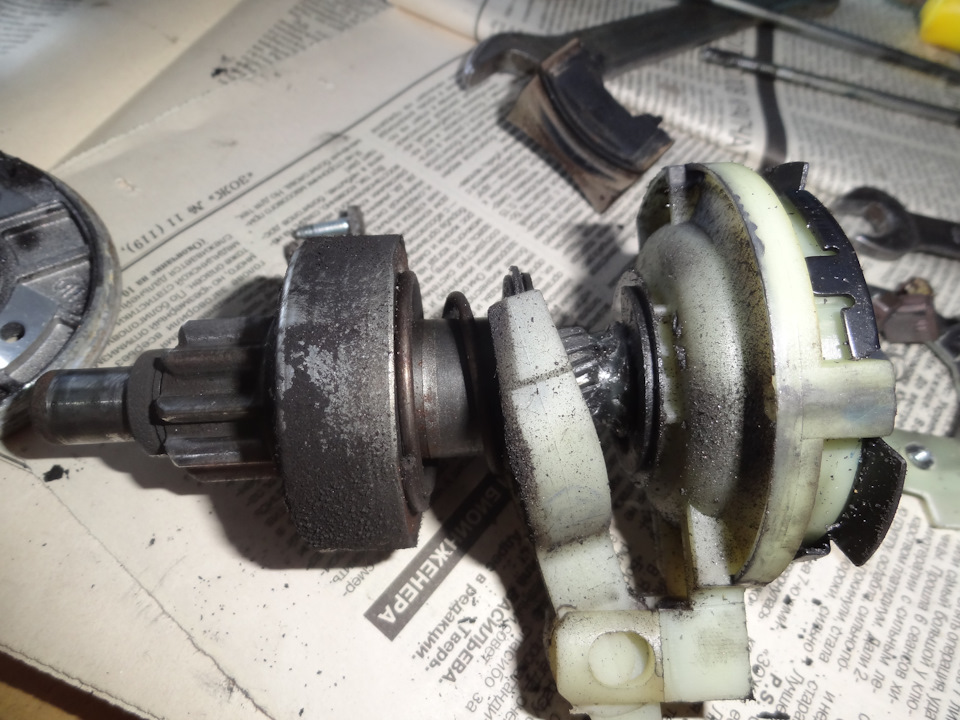

4. Бендикс (муфта свободного хода) стартера — узел лучше разобрать (снять муфту свободного хода), что бы спокойно почистить весь вал (снять ограничительное и стопорное кольцо), снимается не так сложно — ограничительное кольцо сбивается вниз, стопорное снимается с вала, надевается ограничительное кольцо в стопорное с помощью двух гаечных ключей (есть фото в инете, здесь уже лимит по фото).
Если не хотите связываться с разборкой и сборкой, хорошо пролейте вал бензином-галоша, удалите следы грязи и бензина, просушите. (смотрите, что бы бензин не попал в редуктор).

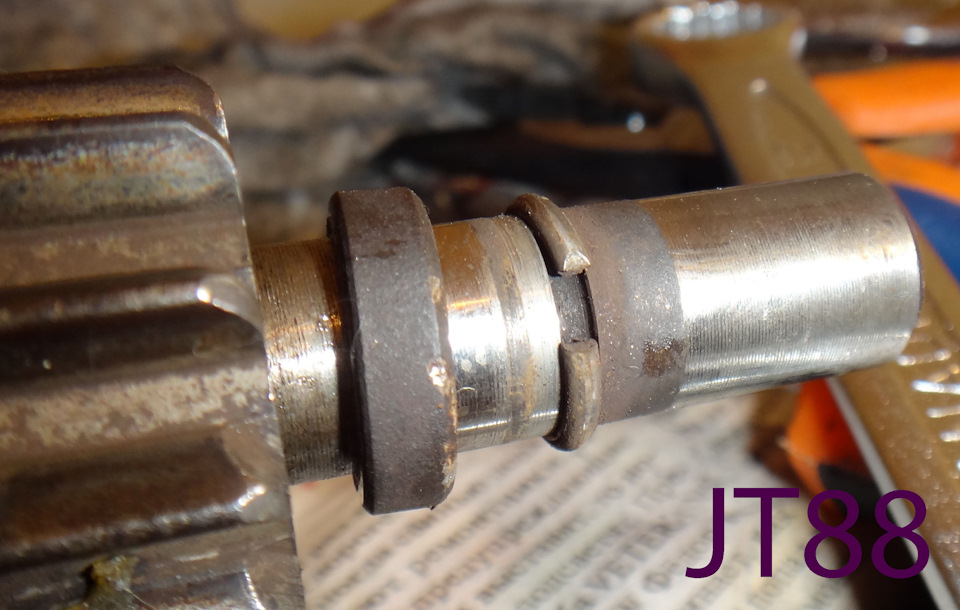

Еще есть небольшой нюанс. Многие пишут о необходимости смазки вала (мажут смазками или прыскают wd-40), на котором ходит муфта свободного хода (на фото обведено красным), но… согласитесь, он должен быть сухой и чистый, если его смазать, то постепенно на него будет нарастать разного рода «грязь», что со временем затруднит свободное перемещение муфты (бендикса) со всеми вытекающими последствиями.

и здесь, так же чистить и немного смазать смазкой, прям чуть чуть, что бы смазка не мешала движению и не попала на вал

Бендикс (при снятом втягивающем реле) должен свободно перемещаться по валу, можно проверить опуская и поднимая стартер, а так же крутиться только в одну сторону.
В случае неисправности бендикса, он продается отдельно (стоит в районе 300-500 рублей), если выявлена его неисправность или износ зубьев, то лучше заменить сразу.
В интернет магазинах запчастей бендикс от данного стартера имеется, ищется по коду 16.911.182-01

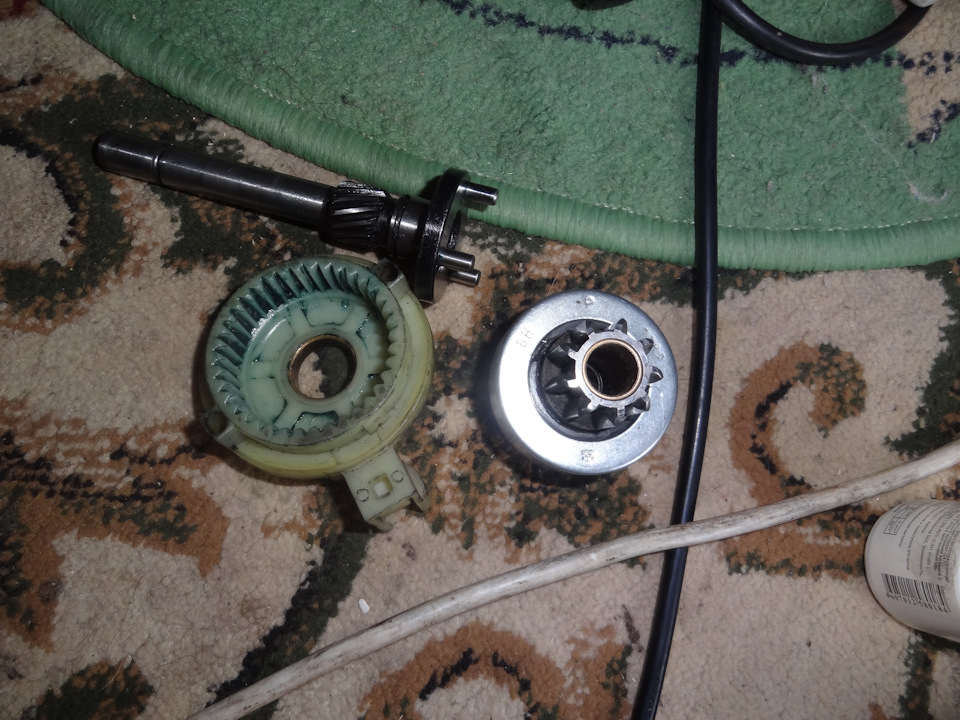

5. Чистим редуктор, удаляем старую смазку (если она конечно присутствует :), планетарные шестерни тоже снимаем и чистим.
Полную чистку дает только разборка узла, так как смазка присутствует еще и внутри самого редуктора (разборка возможна после снятие бендикса (обгонной муфты) — см. п. 4.

Здесь главное не переборщить со смазкой, иначе стартер начнет просто туже крутиться, особенно на морозе.

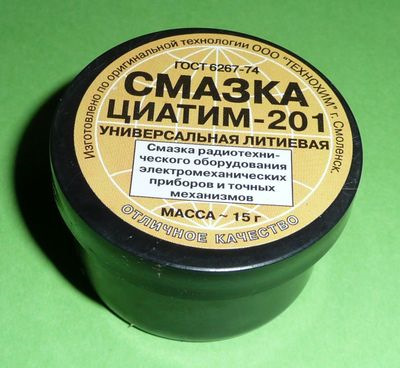

Мазать рекомендую «Циатимом-201» (продается и в магазинах радиодеталей в маленьких баночках, стоит недорого, вроде брал рублей за 30):

Смазка ЦИАТИМ-201 представляет собой мягкую мазь желтого или светло-коричневого цвета. Эта Li-смазка является основной морозостойкой смазкой отечественного производства. Хотя Li-смазки можно применять при температурах до 150 °С, смазка ЦИАТИМ-201 работоспособна в течение сколько-нибудь длительного времени при температурах не выше 80—90°С. По низкотемпературным характеристикам смазка ЦИАТИМ-201 является в РФ одной из лучших. Во многих механизмах она сохраняет работоспособность до —60 °С и ниже. Смазка ЦИАТИМ-201 достаточно водостойка; практически в воде она не растворима.

6. Ну и в заключении смазываем подшипник, у меня смазки там не было и про прокрутке от руки было слышно посвистывание… мазал так же циатимом.

Перед установкой на место, рекомендую проверить стартер на работоспособность, дабы убедиться в его полной исправности и избежать повторного снятия, установки и разборки.

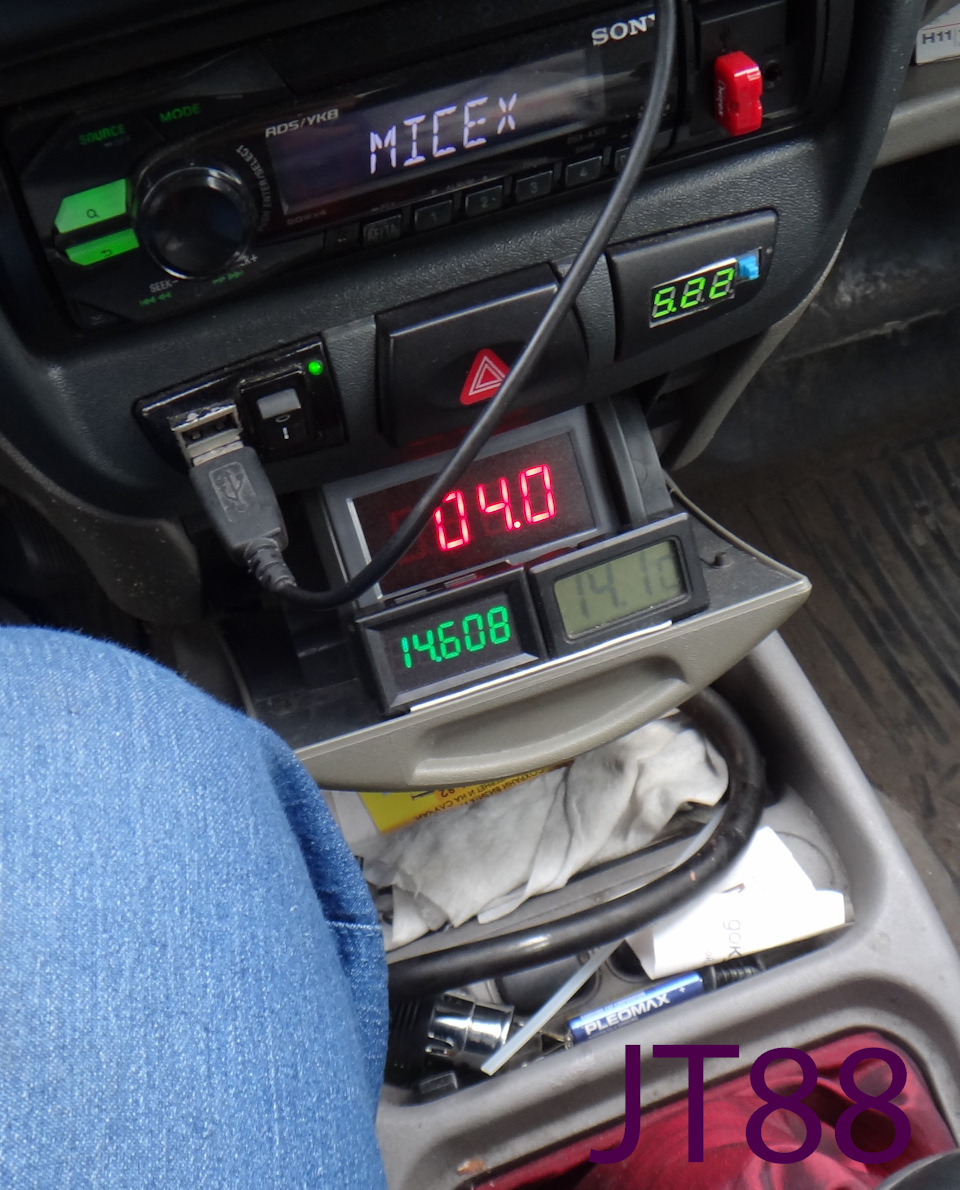

Ставим стартер и наслаждаемся «бодрым» прокрутом и сэкономленными деньгами на покупку нового!

Замена и ремонт стартера

Как поменять стартер, а главное, как выполнить ремонт стартера своими руками — вопросы, которыми очень часть задаются владельцы ВАЗ. Поэтому в данной статье мы расскажем Вам, как выполняется замена стартера на Калине.

Чтобы выполнить замену и ремонт стартера, устанавливаем авто на яму или на подъемник.

  • Открываем капот. Снимаем клемму с аккумулятора.

  • Для удобства доступа нужно извлечь корпус воздушного фильтра. Для этого снимаем разъем с датчика расхода воздуха.

  • Ослабляем хомут гофры и снимаем её.

  • Извлекаем шланг обратки антифриза из крепления.

  • Откручиваем головкой № 8 два крепления к передней рамке авто.

  • Достаём корпус воздушного фильтра.

  • Снимаем пыльник втягивающего реле.

  • Ключом №13 откручиваем плюсовой провод.

  • И снимаем клемму.

  • Затем откручиваем гайки крепления стартера к коробке передач головкой №13.

  • Нижний болт крепления стартера удобно откручивать снизу, под машиной. Для этого откручиваем болты крепления правой половины защиты двигателя. Снимаем её.

  • Откручиваем нижний болт крепления стартера. Вынимаем стартер.

Когда в момент старта мы слышим только щелчки и после этого ничего не происходит (авто не заводится), то скорее всего не работает втягивающее реле стартера. Если необходимо поменять реле, зажимаем стартер в тиски.

Спасибо за подписку!

  • Ключом № 13 откручиваем провод электромотора и отводим его в сторону.

  • Крестовой отверткой откручиваем три болта втягивающего реле.

  • Ставим новое втягивающее реле.

Зажимаем три болта крепления. Надеваем клемму провода электромотора. Надеваем шайбы и зажимаем фиксирующую гайку. Ставим отремонтированный или новый стартер на место и прикручиваем к коробке передач.
Зажимаем 2 гайки, находясь под машиной и одну сверху под капотом. Устанавливаем защиту двигателя. Ставим на место клеммы. Устанавливаем назад корпус воздушного фильтра, фиксируем его. Надеваем и зажимаем гофру. Фиксируем разъем датчика расхода воздуха. Устанавливаем клемму на аккумулятор. Теперь заводим авто, чтобы проверить, всё ли работает исправно.

Переборка стартера

Нашлось времечко заняться стартером т.к. его выкрутасы уже порядком надоели, то он соизволит завести машину, а то ждёт чтобы его толкнули.
Самый главный подозреваемый это провод на втягивающее, ну а раз всё равно снимать коробку воздухана то до кучи и решил скинуть стартер, разобрать до потрохов так же как делал в прошлый раз со стеклоочистителем и провести профилактику.
Покупал я его и ставил при пробеге 40 тыс км.
Сейчас пробег 89400, прошёл 49400, в принципе претензий к нему нет, думаю что провод на стягивающее мозги мне компостирует, вернее не сам провод а место контакта с втягивающим, ну посмотрим.

Откручиваем гайку и два болта на 10 и скидываем всю коробку воздухана в сборе и нам предстаёт отличный доступ к стартеру:

По стрелкам на картинке:
Красная — на блоке двигателя краска потрескалась и большей частью отвалилась, возможно последствия перегрева в ноябре 2016 ?
Это до какой же степени нужно нагреть металл чтобы краска так отвалилась ?
Зелёная — да… у меня теперь новый АКБ… Варта благополучно скончалась, но об этом будет отдельная запись чуточку позже.
Жёлтая — Сапун КПП всё таки находится выше щупа ! поэтому господа которые пытались меня убедить что лишнее залитое масло в КПП (чтобы в масле купались и шестерёнки 5й передачи) можете меня больше не убеждать, я вам не верю.
Синяя — Как же удобны хомуты вот с такими гайками которые удобно крутит руками ! рекомендую для тех случаев когда нужно иногда крутить хомут туда-сюда.
Снимается стартер очень просто. Скидываем кленну с АКБ. Гайка силового провода на 13. Затем 3 гайки на куполе сцепления. В интернете вечно ходят слухи мол один говорит что стартер крепиться на 2 гайку и 1 болт, другой говорит что на 2 болта и 1 гайку… так вот у меня машина 2007 года и стартер крепиться на 3 гайки !
Возможно кто то менял стартер ночью и у него одна или две шпильки выкрутились вместе с гайками и он так и закрутил их обратно толком не рассмотрев в потёмках…
У меня в этот раз вместе с гайками выкрутились две шпильки… блин… вот бяка то… пришлось наживлять две гайку на каждую (эти же гайки от стартера) и закручивать их обратно.

Провод на втягивающее соединяется просто обычным разъёмом. Вот где вся соль… ёпть… лучше бы тут было винтовое соединение… Разъём обычный СССР, никакой защиты от воды нет и в помине, да еще и провод коротковат, чуток натянут. В очередной раз АвтоВАЗ накосячил там где этого делать не стоило. Стартер находится в самом низу, вся срань летит на него в первую очередь, и соответственно на это соединение.
Ну ладно, что уж теперь… снимаем, тащим домой… в ванну… купаться в тазике (не люблю грязные запчасти и грязный инструмент)

Зелёной стрелкой обозначил колечко при снятии которого пришлось помучиться в остальном проблем никаких.
Два длиннющих болта под ключ на 8 стягивают заднюю крышку стартера к передней в которой расположен редуктор. Выкрутив эти два длинных болта стартер легко располовинивается.

Снимаем с ротора маленькую шестерню и двумя длинными болтами поддеваем и снимаем крышку в которой сидит подшипник скольжения.

Теперь можно вынуть ротор из статора и снять заднюю крышку с щёткодержателями

Делов в принципе немного, почистить щёткодержатели, почистить коллектор ротора, почистить от старой грязи и смазки детали, набить новую с смазку и собрать обратно.
Коллектор имеет диаметр 30мм, размер щёток 6,8х13,8мм.

Коллектор почистить несложно если зажать ротор в шуруповёрт и пройтись наждачкой

Диаметр вала ротора со стороны коллектора 6,8мм, но очень маленькая длина т.к. близко расположены шлицы для шестерни. А у шуруповёртов как известно при расжатии губок патрона кулачки уходят во внутрь. В общем как раз хватило чтобы зажать (патрон 10мм, у старой метабы патрон был 13мм, куда мир катиться ))
В принципе коллектор был неплох, ну не помешает.
В задней крышке чистим растворителем щёткодержатели, щётки, пружинки и подшипник скольжения.
Здесь со стороны задней крышки вал ротора имеет диаметр 11,91мм, диаметр подшипника скольжения в задней крышке 11,96мм, в принципе неплохо для почти 50 тыс пробега в городе.

Втягивающее разбирать не стал, конечно хорошо бы было почистить пятаки, но что то мне кажется обратно я его не соберу т.к. со стороны контактных винтов виден припой, значит катушку сначала вставили потом припаяли, в общем мой паяльник для smd деталек, а не для таких гигантских штук ))
Магниты статора протёр от грязи, в основном продукт износа щёток как мне кажется. Магниты непонятно приклеены или нет, надеюсь что приклеены а не как это было в стартере БАТЭ когда я его располовинил все потроха включая магниты высыпались от туда кучей запчастей.

Технический картон внутри статора пришлось после водных процедур сушить феном. Мелочи, но имейте в виду.
Редуктор оказался вообще сухой. Не я конечно понимаю что режим работы стартера это пару секунд… но всё же почему бы не смазать его то хотя бы чуточку ?

Самым сложным было снять это стопорное кольцо на валу которое на третьем фото обозначено зелёной стрелкой:

Это будет проще если понять суть его устройства: На валу имеется проточка, в проточке сидит колечко из толстой и прочной проволоки, а сверху на колечко надето второе кольцо не дающее ему соскочить. Нужно сначала сбить верхнее колечко вниз, для этого удобно использовать головку или накидной ключ и молоток, а вот затем при помощи отвёртки выколупать нижнее проволочное кольцо. Я провозился минут 5, кое как достал.

При обратной сборке не забываем сначала накинуть вернее кольцо нужной стороной, а только потом одевать проволочное. Верхнее кольцо удобно одевать уперев снизу в него разводной ключ и ударяя молотком по валу.
После снятия кольца всё просто разбирается:

Эту толстую баранку бендикса на валу я разбирать не стал, не к чему. Да и можно было бы в принципе и это всё не разбирать, но очень уж хотелось на спиральных шлицах бендикса вытереть всю старую смазку и нанести новую.
На этом в принципе всё, всё чистим, смазываем и собираем обратно.

Вставляем щётки в щёткодержатели, пружины пока отдельно, отгибаем по 4 усика удерживающие пружины в щёткодержателях.

Смазываем подшипник в задней крышке.
Вставляем ротор поправляя щётки. Затем по очереди вставляем пружины и загибаем усики щёткодержателей удерживающих пружины обратно. Немного неудобно но не сложно.
при вставлении ротора в заднюю крышку с обратной стороны выползет лишняя смазка, это отличный повод испачкать рубашку и дать жене проверить её новый стиральный порошок.
Теперь одеваем на ротор стартер удерживая его от прилипания к нему. То есть при одевании статора на ротор последний потянется к магнитам и попытается заскочить внутрь статора т.к. его притягивают магниты это нежелательно т.к. при этом ротор попытается выскочить из задней крышки и тогда придётся его туда снова вставлять.
Дальше всё просто. Верхняя крышка с подшипником скольжения занимает своё прежнее место. Не забываем в ней протереть и смазать подшипник скольжения (и мелкую шайбочку не забыть протереть и смазать). Удобно одевать крышку предварительно вставив на место два длинных болтика под ключ на 8.

Собираем обратно планетарный редуктор, смазываем, вставляем бендикс, и закручиваем половинки стартера обратно стягивая длинными болтами. Тут я собирал половинки и разбирал обратно раза три не понимая почему флажок бендикса который должен тянуть вилку постоянно утоплен, оказалось вот эта чёрная резинка
обозначил на фото красной стрелкой:

имеет под язычок тонкую прорезь, а я эту резинку просто сверху сувал )) одев как нужно всё закрутилось сразу и без проблем. Бендикс легко и чётко ходит туда-обратно, пружина надёжно отводит его обратно. При сборке втягивающее я заметил на сердечнике который втягивается внутрь катушки потёртости и смазал сердечник небольшим количеством смазки.
Кстати металлоплакирующая смазка Вымпел мне очень нравиться,

пользуюсь ей уже лет 10 вместо литол-24. В Ашане тюбик 140 грамм стоит в районе 90 рублей. Рекомендую.
Шпильки на месте, осталось прикрутить стартер:

Теперь этот злосчастный провод:

Снялся он с фишки втягивающего ну очень легко. Провозившись с пластиковым набалдашником-колодкой так и не понял как она держится, кое как стянул и не обнаружил на самом контакте никаких выступов для его удержания, обычно это такой выпирающий лепесток который защёлкивается при вставлении контакта в колодку.
Провод толстый, надёжный, сам контакт прочный, жёсткий правда весь потемневший от окислов, но зелени нигде нет. Чуток почистил, поскаблил, обжал тонкогубцами, надел обратно колодку. Обмотал изолентой со стороны провода, хотя бы воды чуть поменьше внутри будет. Одел на втягивающее, вроде плотно сел…
Еще обмотал изолентой… Что то мне показалось маловато изоленты… обмотал еще и силовой примотав к нему провод от втягивающего. Может это еще улучшить его долгоживучесть.

Сейчас кстати пока нет короба воздухана отличная возможность проверить уровень масла в КПП, смазать тросик сцепления и отрегулировать наконечник на нём, я например люблю когда педаль сцепления берёт в самом начале хода, т.е. почти без свободного хода.
Ну вроде всё… поворачиваем ключ… вжик… с полоборота завелась… урчит… посмотрим как будет дальше, надеюсь виной всему был плохой контакт провода управления на втягивающем.

Спасибо всем кто осилил столь длинный и нудный текст.

Лада Калина Седан 2007, двигатель бензиновый 1.6 л., 81 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Лада Калина, 2007

Лада Калина, 2012

Лада Калина, 2010

Лада Калина, 2007

Комментарии 7

У моей сестры есть автомобиль лада калина ваз 11183
И вот в чем беда когда заводишь автомобиль он жужит я так понял это бендикс и стал вопрос в покупке нового стартера, и зайдя в интернет я увидел их много и они различаются по характеристикам Одни пишут продавцы Стартер ВАЗ 2170, 1118 крепеж под 3 отверстия (на пост. магнитах) как понять на «Пост магнитах»?
Стартер ВАЗ 2170, 1118 (редукторный) АТЭК вот ключевое слово редукторный он отличается от прежнего что я выше описал и если да то чем?
И еще пишут одни что 11 зубов а другие 9 зубов так какой лучше взять чтобы не допустить ошибку подскажите кто реально шарит буду благодарен)!

Грамотно написано, молодец. От себя дополню, как делаю я:
1. Чтобы не возится со щётками, сначала отдельно откручиваете нижнюю крышку(2 винта или болта, которые притягивают щеточный узел к этой крышке), затем через головку на 24 или 27 стягиваете щеточный узел с коллектора на нашу головку — так щетки остаются в гнездах, а их износ можно оценить сбоку визуально! При сборке головку ставите вплотную к коллектору и щеточный узел сдвигаете по головке на коллектор.
2. Очень важно: в том месте, где минусовые щетки контактируют с массой на крышке тщательно зачистите место контакта!
3. Маленькие шестерни- сателлиты вращаются на бронзовых втулках — чаще всего они изнашиваются и весь планетарный механизм начинает подклинивать!
4. Такое втягивающее как у тебя распаивается в 2 местах паяльником 30 ватт — крышка снимается и пятаки спокойно меняются/обслуживаются
5. Постоянные магниты преклеены к корпусу, а так же удерживаются стальными прижимками
6. Процесс снятия бендикса. Во вервых снимаем ось со стартера и !ОПИРАЕМ НА ЦЕНТР ЧЕРЕЗ ПОДХОДЯЩУЮ ГОЛОВКУ, а не на 3 маленькие оси сателлитов — а то они обязательно провалятся. Трубкой по диаметру чуть больше диаметра оси сбиваем запорное кольцо вниз. Затем 2 тонкими отвертками поддеваем стопорное кольцо и как только оно вышло из проточки поддеваем рожковым ключом на 12 вверх. Обслуживаем/меняем бендикс, затем одеваем запорное кольцо правильно. Теперь опять всю ось опираем на головку, стопорное надставляем над осью и бьем молотком через БРОНЗОВЫЙ БРУСОК! ЧТОБЫ НЕ ПОМЯТЬ ОСЬ. Дальше рожком на 12 осаживаем стопор в проточку.
Теперь чтобы защелкнуть запорное кольцо лично я сделал в любом уголке/швеллере прорезь 12*12мм. Туда завожу нашу ось(кольцо над швеллером), мажу маслом и теперь очень важно: КЕРНО! Надставляю на ось, и одним резким ударом осаживаю кольцо на место.
Будут вопросы, обращайтесь!

Снятие и разборка стартера ВАЗ (Lada) Kalina 1117 2004 — 2013

Инструменты:

  • Гаечный ключ рожковый 10 мм
  • Гаечный ключ рожковый 13 мм
  • Вороток под торцевую насадку
  • Насадка на вороток 13 мм
  • Насадка на вороток 15 мм
  • Гаечный ключ накидной прямой 8 мм
  • Отвертка крестовая средняя
  • Отвертка плоская малая (2 шт.)
  • Молоток большой
  • Тиски
  • Омметр
  • Пассатижи
  • Раздвижные пассатижи
  • Выколотка из мягкого металла

Детали и расходники:

  • Деревянный брусок
  • Смазка ШРУС-4
  • Металлическая пластина (2 шт.)
  • Мелкая наждачная бумага

Снятие стартера

Примечание:

Работу удобнее проводить на смо­тровой канаве или эстакаде.

1. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

2. Снимаем воздушный фильтр.

3. Отсоединяем провод управления тяговым реле.

4. Головкой «на 13» отворачиваем гайку крепления наконечника провода, соединенного с «плюсо­вым» выводом аккумуляторной батареи.

5. Снимаем наконечник провода.

6. Головкой «на 15» отворачиваем две гайки крепления стартера (нижняя гайка на фото не видна).

7. Снимаем стартер.

8. Устанавливаем стартер в обратной последовательности.

Разборка стартера

Примечание:

Разбираем стартер для замены тягово­го реле, щеткодержателя со щетками и элементов привода. Замену тягового реле можно выпол­нить на автомобиле. Для наглядности замену тягового реле показываем на снятом стартере.

1. Головкой «на 13» отворачиваем гайку нижнего контактного болта тягового реле и снимаем с него наконечник провода.

2. Крестообразной отверткой отво­рачиваем два винта крепления тягового реле.

3. Снимаем тяговое реле.

4. Вынимаем из передней крышки пру­жину и якорь тягового реле. Ключом «на 8» отворачиваем два стяжных болта.

5. Разъединяем корпус и переднюю крышку.

6. Вынимаем из корпуса якорь со щеткодержателем и задней крыш­кой.

7. Крестообразной отверткой отво­рачиваем два винта.

8. Снимаем заднюю крышку.

9. В гнезде подшипника задней крышки установлена волнистая пружинная шайба. Снимаем щеткодержатель.

10. Снимаем изолированные щетки со щеткодержателя.

11. Снимаем крышку плане­тарного редуктора.

12. Вынимаем три сателлита плане­тарного редуктора привода.

13. Снимаем резиновую заглушку.

14. Нажимая пальцем на торец вала привода. Вынимаем привод в сборе из передней крышки.

15. Двумя отвертками разжимаем проушину опоры и снимаем ры­чаг привода.

16. Опираем торцевую поверхность ко­ронной шестерни в деревянный бру­сок. Расположив губки рожкового ключа «на 13» на ограничительном кольце хода шестерни привода и ударив молотком по ключу, спрессовываем ограничительное кольцо.

17. Поддеваем отверткой запорное кольцо и снимаем его.

18. Снимаем ограничительное кольцо хода шестерни привода. Снимаем обгонную муфту с ше­стерней привода в сборе.

19. Отверткой сдвигаем из проточки вала стопорное кольцо и снима­ем его.

20. Снимаем шайбу.

21. Снимаем с вала привода корон­ную шестерню планетарного ре­дуктора.

22. Вставляем две металлические пла­стины между подшипником и кол­лектором якоря и опираем их на губки тисков, нанося удары молот­ком, через выколотку из мягкого металла в торец вала, спрессовы­ваем подшипник.

23. Внешним осмотром проверяем со­стояние коллектора и обмоток якоря. Обугливание обмоток не допускает­ся. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллек­тора якорь следует заменить.

Задиры и наволакивание материала подшип­ника скольжения на шейку вала якоря устраняем самой мелкой шкур­кой с последующей полировкой.

Ом­метром проверяем замыкание об­мотки якоря на его сердечник. Концы обмоток должны быть хорошо при­паяны к ламелям. Почернение обмо­ток и отделение от них лаковой изо­ляции не допускается.

При износе щеток меняем щетко­держатель в сборе.

24. Сборку стартера выполняем в обратной последовательности. Щеткодержатель монтируем до установки якоря в ста­тор. Перед монтажом щеткодержателя на коллектор якоря снимаем пружины всех четырех щеток для того, чтобы щетки вдвинулись в направляющие. Для этого, отгинаем четыре фикса­тора держателя пружины.

25. Вынимаем пружину.

26. После установки щеткодержателя на коллектор якоря устанавливаем пру­жины и загибаем фиксаторы держате­лей пружин.

27. Устанавливаем заднюю крышку и крепим к ней щеткодер­жатель.

28. На шестерни планетарного редукто­ра наносим смазку ШРУС-4.

29. Ограничительное кольцо хода приводной шестерни устанавли­ваем на стопорное кольцо при помощи раздвижных пассатижей.

30. При установке корпуса на якорь придерживаем ручкой молотка якорь от притягивания его постоян­ными магнитами и опускаем кор­пус на заднюю крышку.

В статье не хватает:

  • Качественных фото ремонта
  • Фото деталей и расходников
  • Фото инструмента

Стартер Лада Калина

Стартер в автомобиле предназначен для временного вращения коленчатого вала до момента запуска двигателя. В исправном состоянии мотор схватится уже через 2 – 3 проворота.

Конструкция стартера проста, а принцип работы интуитивно понятный. Основные модули «пускового устройства»: тяговое реле, система привода, электромотор.

Из всех агрегатов, установленных на автомобиле, стартер самый энергоемкий. На этапе пуска двигателя механизм потребляет ток до 400 – 450 Ампер.

Конструкция стартера Лада Калина

  • Алюминиевый корпус;
  • Бендикс;
  • Редуктор;
  • Щеточный узел;
  • Сердечник;
  • Втулки, пружины;
  • Болты;
  • Контакты.

Проблемы со стартером, способы их решения на Лада Калина

Неисправности делят на две категории по природе из возникновения:

Электрические

Неполадки в системе электрического питания — одна из распространенных поломок. Речь идет об участке линии от аккумуляторной батареи до пускового устройства непосредственно.

  • Медленное проворачивание ротора;
  • Отсутствие реакции при подаче тока на пусковое устройство (далее — ПУ);
  • ПУ щелкает, но не крутит: межвитковое замыкание, обрыв проводки, замыкание втягивающего реле;
  • Стирание щеток;
  • Износ якоря.

Чтобы исключить ряд других, смежных поломок нужно проверить:

  • наличие заряда в аккумуляторной батарее;
  • фиксацию клемм на контактах АКБ;
  • целостность электрической проводки на участке от АКБ до ПУ;
  • исправность работы сердцевины замка зажигания.

Механические

Отсутствие проворачивания коленвала при работающем ПУ. В большинстве случаев проблема в неисправном кольце, рычаге обгонной муфты. Реже дефекты маховика, прижимной пружины.

Слышен металлический скрежет при работающем ПУ — зубья маховика изрядно подносились, стерлись, обрывы.

Наиболее распространенная поломка — продолжение вращения ПУ после запуска мотора. Причина:

  • заедание, заклинивание пружины, не заводится стартер;
  • залипание контактов;
  • дефект реле;
  • заклинивание приводного вала;
  • износ подшипника.

Типичные признаки нестабильной работы

  • пусковое устройство запускается но не с «первого раза». Причина: подгорание контактной платы тягового реле;
  • ПУ проворачивается, но с большим трудом. Причина: износ щеточного узла, выработка подшипника;
  • Задержка выхода вала из зацепления. Причина: износ зубьев вала, бендикса.

Оригиналы, аналоги, артикулы и цены

Первые модификации Лада Калина оснащались пусковым устройством с каталожным артикулом «21120-3708010-00» (КЗАТЭ). Он фиксировался к стенке блока тремя гайками.

После выпуска Лада Калина с тросовым управлением КПП способ фиксации ПУ изменился на винтовой.

  • 21120-3708010-00;
  • 21901-3708023-00;
  • 21120-3708045-00 (КАТЭК, КЗАТЭ, ЗиТ);
  • 21901-3708051-00 (VALEO) (8 клапанов);
  • 21902-3708056-00 (VALEO) (16 клапанов).

Для автоматического типа КПП: Jatco – 21902-3708135-00.

Стоимость ПУ варьируется в зависимости от модификации. Базовая цена от 3100 рублей. На модели с новым типом фиксации от 3400 – 3500 рублей.

Зарубежные аналоги по качеству не лучше отечественных. Стоимость на 10 – 15% дороже. Производители: Blue Print, Bremi, Febi, Bilstein, Fenox, Glaser (см. фото).

Где установлен стартер в автомобиле Лада Калина

Многие автолюбители задаются вопросом: где находится стартер. Как и во многих других марках, ПУ установлен в моторном отсеке, зафиксирован с торца блока со стороны маховика.

Замена и установка стартера

После того, как четко уяснили расположение детали, приступаем к его демонтажу. Проверяем наличие набора инструментов, ветошь, дополнительное освещение, смазки, отвертки.

Для удобства проведения работ устанавливаем машину на смотровой канал, можно вывесить гидравлическим подъемником, при наличии.

  • Открываем капот, отсоединяем клеммы во избежание короткого замыкания на борту;
  • Отвинчиваем крышку воздушного фильтра, извлекаем элемент, а также демонтируем пластиковый корпус. Он зафиксирован внизу тремя винтами по периметру;
  • Ключом на «13» выкручиваем гайку с плюсовой клеммы. Снимаем клемму;
  • Ключом на «15» выкручиваем три гайки, прижимающие ПУ к стенке блока. Извлекаем его через моторный отсек.

Некоторые мастера практикуют демонтаж стартера из-под днища машины. Как говорится «на любителя», кому как удобнее и в зависимости от конструкции технического средства.

После демонтажа устанавливаем новое ПУ и собираем конструкцию в обратной последовательности. Существует и альтернативный вариант: разбор неисправного пускового устройства, проведение дефектовки, монтаж на прежнее место.

Последний способ самый экономичный, так как приобретать новый стартер не всегда рационально и не каждому по карману. Порой достаточно замены щеток и ПУ снова исправно.

Последовательность действий при разборе стартера

Часто выходят из строя следующие элементы:

  • Щеткодержатель;
  • Реле;
  • Привод.

Приступаем к разбору: выкручиваем гайки, снимаем наконечник привода. Далее извлекаем втягивающее реле, прижимную пружину, якорь.

Отделяем корпус от крышки, предварительно выкрутив пару болтов. Извлекаем якорь вместе со щеткодержателем и крышкой.

Извлекаем планетарный редуктор, три сателлита, каучуковую заглушку. Аккуратно отверткой поддеваем рычаг привода (вилку), изымаем ее. Снимаем стопорное кольцо, выдавливаем обгонную муфту. Завершаем демонтаж съемом подшипника.

Приступаем к чистке, мойке составных элементов для удобства проведения дефектовки.

  • Проверяем обмотку якоря на ней не должно быть обугливания;
  • Поверхность шейки вала должна быть гладкой, без царапин;
  • Оммометром замеряем сопротивление сердечника, обмотки;
  • Концы обмотки должны быть надежно припаяны к ламелям.

Проанализировав состояние отдельных элементов, принимаем решение о рациональности их замены, восстановления. Собираем механизм в обратной последовательности.

При условии соблюдения алгоритма, качественной сборки ресурс эксплуатации стартера 55 – 65 тыс. км. Обязательная плановая профилактика ПУ Лада Калина через 15000 км.

Снятие и разборка стартера

Снятие и разборка стартера Лада Калина

Работу удобнее проводить на смо­тровой канаве или эстакаде. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

Снимаем воздушный фильтр (см. «Снятие воздушного фильтра»).

Отсоединяем провод управления тяговым реле.

Головкой «на 13» отворачиваем гайку крепления наконечника провода, соединенного с «плюсо­вым» выводом аккумуляторной батареи.

. и снимаем наконечник провода.

Головкой «на 15» отворачиваем две гайки крепления стартера (нижняя гайка на фото не видна).

Снимаем стартер. Устанавливаем стартер в обратной последовательности.

Разбираем стартер для замены тягово­го реле, щеткодержателя со щетками и элементов привода.

Замену тягового реле можно выпол­нить на автомобиле. Для наглядности замену тягового реле показываем на снятом стартере.

Головкой «на 13» отворачиваем гайку нижнего контактного болта тягового реле и снимаем с него наконечник провода.

Крестообразной отверткой отво­рачиваем два винта крепления тягового реле.

. и снимаем его. Вынимаем из передней крышки пру­жину и якорь тягового реле.

Ключом «на 8» отворачиваем два стяжных болта.

Разъединяем корпус и переднюю крышку.

Вынимаем из корпуса якорь со щеткодержателем и задней крыш­кой.

Крестообразной отверткой отво­рачиваем два винта.

. и снимаем заднюю крышку. В гнезде подшипника задней крышки установлена волнистая пружинная шайба.

Снимаем изолированные щетки со щеткодержателя.

Снимаем крышку плане­тарного редуктора.

Вынимаем три сателлита плане­тарного редуктора привода.

Снимаем резиновую заглушку. Нажимая пальцем на торец вала привода.

. вынимаем привод в сборе из передней крышки.

Двумя отвертками разжимаем проушину опоры и снимаем ры­чаг привода. Опираем торцевую поверхность ко­ронной шестерни о деревянный бру­сок. Расположив губки рожкового ключа «на 13» на ограничительном кольце хода шестерни привода..

. и ударив молотком по ключу, планетарного спрессовываем ограничительное кольцо.

Поддеваем отверткой запорное кольцо и снимаем его. Снимаем ограничительное кольцо хода шестерни привода.

Снимаем обгонную муфту с ше­стерней привода в сборе.

Отверткой сдвигаем из проточки вала стопорное кольцо и снима­ем его.

Снимаем с вала привода корон­ную шестерню планетарного ре­дуктора.

Вставляем две металлические пла­стины между подшипником и кол­лектором якоря и опираем их на губки тисков, нанося удары молот­ком, через выколотку из мягкого металла в торец вала, спрессовы­ваем подшипник. Внешним осмотром проверяем со­стояние коллектора и обмоток якоря Обугливание обмоток не допускает­ся. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллек­тора якорь следует заменить. Задиры и наволакивание материала подшип­ника скольжения на шейку вала якоря устраняем самой мелкой шкур­кой с последующей полировкой. Ом­метром проверяем замыкание об­мотки якоря на его сердечник. Концы обмоток должны быть хорошо при­паяны к ламелям. Почернение обмо­ток и отделение от них лаковой изо­ляции не допускается.

При износе щеток меняем щетко­держатель в сборе.

Сборку стартера выполняем в обратной последовательности. Щеткодержатель монтируем до установки якоря в ста­тор. Перед монтажом щеткодержателя на коллектор якоря снимаем пружины всех четырех щеток для того, чтобы щетки вдвинулись в направляющие.

Для этого, отогнув четыре фикса­тора держателя пружины.

. вынимаем пружину. После установки щеткодержателя на коллектор якоря устанавливаем пру­жины и загибаем фиксаторы держате­лей пружин. Устанавливаем заднюю крышку и крепим к ней щеткодер­жатель.

На шестерни планетарного редукто­ра наносим смазку ШРУС-4.

Ограничительное кольцо хода приводной шестерни устанавли­ваем на стопорное кольцо при помощи раздвижных пассатижей.

При установке корпуса на якорь придерживаем ручкой молотка якорь от притягивания его постоян­ными магнитами и опускаем кор­пус на заднюю крышку.

Видео по теме «Лада Калина. Снятие и разборка стартера»

Как снять, разобрать и собрать стартер на приоре!
Ремонт Стратера на Калину + маленькая доработка
Не крутит стартер на калине ч1

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
