чем грозит?Это может вызывать пропуски какие то?Или вряд ли?

А чего ты их мерять полез то?
Было что или от скуки?

У кого-то и с 17 килоомами нормально все будет у кого-то и с 1 пропуски могут быть.

machsp
Ты понимаешь смысл того что читаеш!! Ещё раз максимально допустимо 10. 17> 10. Доперло нет?

Спасибо,просто ждал еще отзывов и пояснений.

провода откровенный как бы сказать. Хлам.
Надо брать пакард.
Свечи — то же ,что и провода. Хлам.

Самое главное в машине — тормоза и руль. И покупая бу машину, ревизию нужно начинать с них.

machsp
Сумма сопротивлений 1 и 4 провода должна быть примерно равна сумме сопротивлений 2 и 3 провода в СЗ с холостой искрой. Это же вытекает из длины проводов 1 — самый длинный, зато 4-й самый короткий.

В идеале в такой системе все провода должны быть равны между собой по длине и сопротивлению, в таком случае амплитуда импульсов напряжения одинаковая на каждом из выводов МЗ. А когда сопротивление не равно, то и всплески напряжения на выводе МЗ выше, что грозит пробоем его (этого вывода) изоляции на массу. Поэтому обычно пробивается 1-й вывод МЗ из-за самого длинного провода.

ЗЫ: Только не подумайте что высокое напряжение на выводе МЗ будет означать что и на свече напряжение будет выше.

Добавлено спустя 5 минут 15 секунд:

ЗЗЫ: Иногда при пробое 1 вывода МЗ помогает простой перевтык 1 и 4 проводов между собой. Длинный провод оказывается воткнутым на живой 4-й вывод МЗ, а на 1-м выводе всплески напряжения становятся меньше и не пробивают изоляцию.

Как проверить бронепровода мультиметром на ваз 2110

По высоковольтным проводам бензинового двигателя ток попадает на свечи зажигания. При толщине около 7 мм провода должны выдерживать напряжение 40 кВ, генерируемых катушкой высокого напряжения. Провод высокого напряжения должен иметь расчетное сопротивление и качественную изоляцию.

Неисправные или пробитые высоковольтные провода хуже проводят электрический ток, зажигание нарушается, и двигатель теряет мощность, ухудшается динамика, увеличивается расход топлива. При повреждении изоляции искровой разряд может проскакивать непосредственно под капотом, что повышает вероятность пожара.

Поэтому игнорировать проблему нельзя, но нужно знать, как проверить провода зажигания, чтобы выявить причину возникших проблем.

Замер сопротивления высоковольтных проводов

Провода отсоединяются от разрядника и полностью снимаются с двигателя. Для этого используется тестер в режиме измерения сопротивления в диапазоне 20 кОм. Контакты тестера помещаются с двух сторон провода и снимаются показания.

Сопротивление на ВВ проводах может колебаться от 3,5 до 10 кОм, при этом разница этого показателя в одном комплекте проводов двигателя не должна превышать 3 кОм. В противном случае они подлежат замене.

Если провод показывает сопротивление более 10 кОм, он питает дефектную свечу или свеча была с увеличенным зазором. Если в высоковольтной системе зажигания имеется всего один неисправный элемент, нарушается вся работа системы, а элементы выходят из строя.

Проверка высоковольтных проводов зажигания мультиметром – самый надежный способ определения их состояния. Если сопротивление превышает нормативные показатели для данного провода, его нужно заменить.

Наиболее часто встречающиеся неполадки высоковольтных проводов:

Обычно приходится сталкиваться с тем, что ток не доходит до свечи, либо его количество оказывается ограниченным. Причины этого следующие:

Разорвана токопроводящая жила, передающая импульс;
Присутствует утечка тока (нарушена изоляция);
Сопротивление выше нормы;
Проблемы контактов (со свечой или катушкой зажигания).

В первом случае появляется эффект внутренней искры (возникновение электрического разряда между кончиками разорванного провода, снижающего напряжение и приводящего к паразитическому электромагнитному импульсу). Это негативно сказывается на работе большинства датчиков автомобиля (к примеру, один поврежденный ВВ провод приведет к возникновению вибрации и перебоям работы двигателя.

Проверка высоковольтных проводов при помощи разрядника

Чтобы проверить высоковольтные провода на авто в условиях, близких к эксплуатационным, потребуется специальный разрядник. Они устанавливаются на модуль зажигания и подключаются к устройству. Один провод установлен на разряднике с зазором 14 мм, а второй провод выводится на массу. При помощи специального прибора имитируется работа двигателя.

Устанавливается режим работы в 2000 об/мин., при этом искровой разряд должен быть устойчивым и бесперебойным. После этого провода меняются местами, и проверка повторяется в том же режиме. Эта операция проделывается попарно со всеми проводами, подсоединенными к свечам цилиндров автомобиля.

Виды повреждений и причины их возникновения

Один из наиболее распространенных изъянов возникает, когда токопроводящая жила сломана, т. е., произошел ее разрыв. Обычно он находится там, где металлические наконечники ВВ контактируют с катушкой, либо в местах соединения со свечей. В результате в проблемной зоне образуется ненужная искра – электрический разряд, создающий паразитный электромагнитный импульс и снижающий напряжение. Именно он является виновником сбоев в работе электроники автомобиля: датчиков и ЭБУ. Основные причины повреждения провода:

Проверка проводов на пробой

Проверка на пробой ВВ провода осуществляется при помощи специального приспособления. Это петля из толстой медной проволоки на диэлектрической ручке длиной 30-40 см. Петля закорачивается на массу автомобиля.

Медная петля аккуратно надевается на провод так, чтобы она могла скользить по нему. Провода остаются подключенными к разряднику, который включается в режим имитации работы двигателя на 2000 об./мин. Петля одевается на провод, подключенный к искровому промежутку и проводится по всей его длине.

Если на проводе есть пробой, это будет видно по разряду между проводом и петлей. Обязательно проверяется качество изоляции возле свечного наконечника и колпачка, присоединяемого к катушке высокого напряжения.

Самостоятельная проверка автомобильных высоковольтных свечных проводов системы зажигания

Начинать диагностику необходимо с внешнего осмотра высоковольтных проводов. При таком наружном осмотре не допускается наличие заметных дефектов в виде трещин, переломов и т.д.

Самым простым способом проверки является использование заведомо исправного запасного провода зажигания. Необходимо провести поочередное отключение каждого бронепровода, заменяя его запасным. Стабилизация работы двигателя после замены одного из проводов укажет на неисправный элемент.
Для выявления возможного пробоя бронепровода зажигания необходимо дождаться темного времени суток. С наступлением темноты потребуется открыть капот и запустить мотор. Если имеется пробой, тогда в процессе работы двигателя становится хорошо заметной электрическая искра на поврежденном высоковольтном проводе.
Также проверку высоковольтных автомобильных проводов зажигания можно осуществить посредством использования дополнительного изолированного провода. Для проверки концы такого провода зачищаются (оголяются). Затем один конец замыкается на «массу», а вторым концом следует провести по самому высоковольтному проводу, местам соединений, изгибам, колпачкам и т.д. Если в определенном месте есть пробой, тогда между областью пробоя и концом провода-тестера появится электрическая искра.
Проверка сопротивления высоковольтных автомобильных проводов осуществляется при помощи мультиметра. Для проверки мультиметр необходимо перевести в режим работы в качестве омметра. Следующим шагом становится снятие провода со свечи зажигания на первом цилиндре, после чего указанный провод также отключается от катушки зажигания. Затем контакты мультиметра подсоединяются к концам провода, после чего производится оценка полученных данных.

Аналогичным способом следует проверить остальные высоковольтные провода зажигания. Следует учитывать, что разброс по показаниям между всеми проводами не должен быть выше 2-х или максимум 4-х кОм. Превышение данного порога укажет на необходимость замены высоковольтных автомобильных проводов зажигания.

Следует добавить, что в случае обнаружения неисправного провода замена только одного дефектного элемента не рекомендуется, так как является временной мерой. Высоковольтные бронепровода зажигания в автомобиле оптимально менять комплектом. Такой подход позволяет обеспечить наиболее эффективную работу системы зажигания и ровную работу двигателя на всех режимах. По этой же причине крайне не рекомендуется осуществлять ремонт высоковольтных проводов для дальнейшей эксплуатации без замены.

Тюнинг и модернизация свечей зажигания своими руками для улучшения топливной экономичности и других характеристик ДВС. Как самому доработать свечи.

Признаки неисправности свечей зажигания. Оценка состояния свечи при визуальном осмотре, способы проверки свечей зажигания. Налет на электродах свечи.

По каким причинам могут возникать пропуски воспламенения топливно-воздушной смеси в одном или нескольких цилиндрах. Диагностика неисправности, рекомендации.

Что делать, если пропала искра зажигания. Диагностика отдельных элементов: свечи, катушка, модуль зажигания. Как проверить искру на инжекторном моторе.

Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.

Что необходимо знать при подборе свечей зажигания по модели авто: размер, калильное число, взаимозаменяемость. Выбор свечей по конструкции, полезные советы.

Вариант проверки в эксплуатационных условиях

Проверить исправность высоковольтных проводов можно, создавая условия, близкие к реальным. Для этого подкапотное пространство, в том числе высоковольтную катушку и модуль зажигания, обрызгивают «росинкой», создавая эффект сырой погоды. При помощи разрядника имитируется работа двигателя на разных оборотах. Разряд должен оставаться стабильным, без разрывов и пропусков.

Сырая погода является негативным фактором, при котором можно получить пробой провода. Стабильная работа системы зажигания в таких условиях – признак того, что с проводами высокого напряжения все в порядке.

Автолюбители, у которых нет разрядника, могут использовать проводящую петлю на диэлектрической ручке, соединенную с массой автомобиля. Петля надевается на провод, запускается двигатель, слегка увеличиваются обороты. Скользя петлей по поверхности провода, можно проверить их на пробой. Можно прозвонить высоковольтные провода зажигания, подходящие ко всем цилиндрам.

Дополнительно проверяются колпачки провода на свечи зажигания и высоковольтную катушку. Контакт должен быть плотным и надежным, не искрить и не пробиваться на петлю устройства.

Основные неисправности

Большинство неисправностей ВП приводят либо к недостаточной подаче тока на свечи, либо к его полному отсутствию. Происходит это по следующим причинам:

утечка тока вследствии повреждения изоляции (а также через загрязнённые свечи, колпачки, провода и другие элементы);
разрыв токопроводящей жилы;
окисление и загрязнение контактов свечей, катушки зажигания, металлического контакта провода и токопроводящей жилы;

Когда нужно менять провода высокого напряжения?

В большинстве автомобилей не указывается регламентная замена ВВ проводов. Но существует несколько основных признаков, указывающих на то, что появились проблемы в работе системы зажигания и виноваты в этом провода:

Автомобиль начал плохо заводиться, особенно часто это случается в дождь, туман или просто сырую погоду.
Когда двигатель выходит на средние или высокие обороты, он начинает работать с перебоями.
При повреждении центрального провода двигатель просто глохнет.
Существенно снижается мощность мотора, он становится туповатым, плохо разгоняется.
Увеличивается расход бензина, иногда на 30-50%.
После запуска двигателя продолжает светиться датчик Check Engine.

Все эти признаки указывают на то, что возможно пробивает провода высокого напряжения, и они подлежат замене. Это происходит потому, что изоляция со временем рассыхается и устаревает, трескается из-за высокой влажности и температурных перепадов. В этом случае лучше проверить ВВ провода мультиметром, чтобы оценить их сопротивление.

Еще одна причина появления проблемы – окисление контактов. Это происходит в местах присоединения к свечам зажигания и блока высокого напряжения. Если нет возможности проверить высоковольтные провода тестером, можно закрепить наконечник на небольшом расстоянии от металлических деталей мотора и включить зажигание. По качеству искры можно оценить состояние провода. Важным параметром является сопротивление бронепроводов, которое можно оценить только при помощи специального оборудования.

Распространенные неисправности высоковольтных бронепроводов

Выход из строя высоковольтного провода сопровождается симптомами, которые аналогичны сбоям во время работы свечи зажигания. Зачастую двигатель начинает работать неустойчиво, дергается при нажатии на педаль газа, троит на холостых оборотах. Электрический ток может совсем не подаваться на свечу или же доходить до свечи зажигания не полностью. Во втором случае обычно имеет место пробой высоковольтного провода зажигания.

Если бронепровод зажигания пробило, тогда двигатель начинает работать с заметными перебоями. Главными причинами выхода из строя высоковольтных автомобильных проводов являются:

неисправности контактов высоковольтного провода в месте соединения со свечей зажигания или катушкой зажигания;
повреждена токопроводящая жила провода для подачи импульса;
разрушение изоляции высоковольтного автомобильного провода зажигания, что приводит к пробою тока и утечкам;
повышенное сопротивление высоковольтных бронепроводов;

В том случае, если произошел разрыв основной жилы, тогда внутри высоковольтного провода образуется искра в месте такого разрыва. Образование электрического разряда между двумя концами разорванного под изоляцией высоковольтного бронепровода приводит к падению напряжения, вызывает нежелательный электромагнитный импульс. Такой импульс оказывает негативное воздействие на автомобильные датчики электронной системы управления двигателем (ЭСУД), правильность их показаний нарушается.

В некоторых случаях, когда цилиндр полностью не работает, может заметно увеличиваться расход топлива и меняется цвет выхлопа. Так происходит по причине попадания в систему выпуска несгоревшего топлива из камеры сгорания.

Своевременный ремонт

Что делать, в случае если провод свечи зажигания обломался либо пробился вдалеке от населенных пунктов.

Во-первых, посредством способов, изложенных в пункте 2, отыскать место повреждения, пробоя либо обрыва. После этого посредством ножа зачистить токопроводящие жилы с двух сторон от территории повреждения.

Следующий этап – электрическое соединение при помощи

любого проводника (провода), лучше бронзового. Его возможно произвести простой скруткой.

Самый сложно выполнить качественную изоляцию. Простая изолента имеет напряжение пробоя от 2.000 до 6.000 Вольт. Нужно же обеспечить изоляцию для напряжений до 40.000 Вольт.

Нетрудно посчитать, что наряду с этим

нужно уложить, как минимум, восемь-десять слоев изоленты. И это, не учитывая проникновения жидкости между слоями. Изолента должна быть качественной.

Для увеличения качества изоляции возможно поместить место ремонта в пластмассовый короб.

Высоковольтные провода перед проведением ремонта направляться шепетильно очистить от масляных затёков и грязи.

Высоковольтные провода ВАЗ 2110: Схема, Конструкция и неисправности

Высоковольтные провода — неотъемлемая часть любого бензинового автомобиля. Именно данная деталь передает столь мощную искру необходимую для зажжения топливной смеси в камере сгорания автомобиля. Бронепровода – деталь которая довольно серьезно влияет на работу двигателя и неисправности в них или какие-то повреждения могут значительно снизить технические характеристики двигателя и навредить его стабильной работе.

Данная статья подробно разбирает тему высоковольтных проводов, а так же, какие лучше всего ставить на автомобиль ВАЗ 2110.

Назначение

Бензиновые двигатели работают за счет горения топлива в цилиндрах, воспламенение осуществляется с помощью свечи зажигания, которая генерирует искру. Подачей и распределением тока занимается система зажигания, в которой высоковольтные провода играют очень важную роль. Через них осуществляется передача высоковольтного напряжение непосредственно к свечам зажигания от модуля зажигания. Транспортировка напряжения достигающего величины в 15 000 Вольт довольно серьезная задача, с которой провода должны справлять без труда.

Устройство высоковольтных проводов

Независимо от марки и модели авто, все высоковольтные провода имеют схожую по принципу конструкцию. В настоящее время броенпровода широко развиты в современных автомобилях и имеют множество инженерных решений позволяющих повысить их проводимость и сопротивление изоляции.

Провода состоят из:

Токопроводящая жила;
Изоляция;
Наконечники для соединения;
Защитные колпачки наконечников;

Токопроводящая жила

Токопроводящая жила имеет несколько вариантов исполнения, а зависит это от качества исполнения провода, его производителя и т.п. каждый производитель старается добавить в свои провода как можно больше новых решений способных поднять эффективность проводов.

Медная, наиболее простая и устаревшая, требует дополнительные помехоподавлительные резисторы;
Неметаллическая с металлическим покрытием. Центральная часть сделана из стекловолокна и пропитана графитом. Возможно покрытие ферропластами, которые не дают помехам распространяться. И наконец, всё обвивается тонкой проволокой из металла создающая роль экрана. Так же как и медная, требует установки дополнительных помехоподавлительных резисторов.
Неметаллическая, имеет высокое распределительное напряжение. Дополнительные резисторы не требуются.

Изоляция проводов

Для обеспечения безопасности и защиты от пробоя проводов, а так же для доведения высокого напряжения до свечи зажигания изоляция проводов должна быть на высоком уровне и обеспечивать надежную защиту их от пробоая.

Однослойная (рис. А). Обычная оболочка из полимеров, имеет не самые лучшие изоляционные качества, из-за чего почти не используется;
Двуслойная (рис. Б). Намного лучше однослойной, состоит из внутреннего покрытия и внешнего. Высокая степень защиты от пыли, различных технических жидкостей и перепада температур;
Многослойная (рис. В).Самый совершенный вариант на рынке. Состоит из внутреннего слоя изоляции, которая защищает жилу от пробоев. Оплетки внутреннего слоя, благодаря ей жила защищена от обрыва, деформации и прочих повреждений. И внешний слой, обеспечивающий полную защиту от внешних факторов.

Наконечники

В автомобилях используется два вида соединительных наконечников (со стороны свечей зажигания):

Г-образные;
Прямые;

Как правило, на автомобиле ВАЗ 2110 устанавливают провода с прямыми наконечниками и Г-образными, с одной стороны наконечники имеют прямой контакт, он подключается на свечу зажигания, а к модулю зажигания провода подходят с Г-образным контактом.

Расположение

На инжекторных моторах ВАЗ 2110 высоковольтные провода крепятся одним концом к катушке зажигания, которая находится на фронтальной стороне блока цилиндров чуть правее относительно центра, а другим концом соединяются со свечами. На карбюраторных моторах, схема точно такая же, только вместо катушки, провода подходят к трамблеру, который установлен справа относительно головки блока цилиндров.

Следует отметить, что количество проводов в инжекторной версии ВАЗ 2110 меньше, чем в карбюраторной. На инжекторном моторе «десятки» используется 4 высоковольтных провода, а в карбюраторной 5.

Признаки неисправности

Как правило, высоковольтные провода выходят из строя по следующим причинам: обрыв одного или нескольких проводов, окисление жилы, деградация изолирующего материала (из-за чего начинаются утечки тока), повреждение или окисление, соединяющего наконечника.

Вот несколько признаков неисправности бронепроводов:

Двигатель запускается с трудом;
Двигатель троит;
Потеря динамики и увеличение расхода топлива;
Провалы и пинки во время ускорения;
Образование искр на поверхности провода, особенно заметно в темное время суток и на высоких оборотах;

Проверка

Для начала, можно просто осмотреть провода на наличие повреждений. Если визуальный осмотр ничего не дал — придётся вооружиться мультиметром. Для этого необходимо отсоединить провод, перевести прибор в режим омметра и приложить щупы к разным концам провода. На мультиметре появиться информация о сопротивлении, значения не должны превышать более 20 кОм, иначе необходима замена. Таким образом, проверить все провода.

Если мультиметра под рукой не оказалось, а проверить провода надо, то существует и такой способ диагностики. Необходим обычный провод с оголенными с двух сторон концами. Итак, одну сторону замкнуть на массу (закрепить на корпусе авто), а другой стороной водить по поверхности бронепровода. Если в каком-то месте начало искрить — провод неисправен и требует замены. Данной диагностикой можно проверить и наконечники.

Стоимость высоковольтных проводов на ВАЗ 2110

Как и другие любые запчасти на отечественный автопром, бронепровода имеют невысокую стоимость. Самые простые с медной жилкой и однослойной изоляцией будут стоить около 500 рублей. Более качественные и надежные от 1000 до 2000 рублей.

Какие выбрать

Наиболее популярные фирмы у автомобилистов, к которым стоит присмотреться:

Tesla и её самые лучшие модели: T395S, T684H, T774S;
Slon с моделями серии GO на инжекторные моторы, модель K-102;
А так же, оригинальные бронепровода от АвтоВАЗ;

В целом, все эти варианты хороши, выбор зависит лишь от бюджета.

Схема подключения и замена

На инжекторных автомобилях, подключение осуществляет по следующей схеме:

Смотрим на катушку зажигания с такой стороны, с которой все надписи читаемы (не боком и не перевернуты), тогда последовательность выглядит так, первый номер (слева в нижнем углу) соединяется с первой свечой (она ближе всех к крышке грм или же самая левая, если смотреть на двигатель с фронтальной стороны), второй номер (слева верхнем углу) соединяется со второй свечой (они идут по порядку — слева направо), третий номер (правый верхний угол) с третьей свечой, последний четвертый номер подключается по такой же схеме. Прокладывая провода избегайте сильных перегибов, натяжений и соприкосновения с другими деталями двигателя. После подключения и правильной укладки, зафиксируйте бронепровода специальным жгутом, он идет в комплекте. Внимание! Нельзя трогать, выдергивать и подключать провода на работающем двигателе!

На карбюраторном моторе схема подключения точно такая же(слева направо от крышки крышки грм), только провода идут от трамблера. Первый цилиндр соединяется с выходом на трамблере, который находится ближе всего радиатору автомобиля. Второй соединяется с верхним выходом. Третий подключается к нижнему выходу. А четвёртый к самому дальнему, относительно переда машины. После прокладки проводов, закрепить их специальным жгутом.

Как проверить ВВ провода? Поиск неисправностей.

Как проверить высоковольтные провода зажигания?

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Неисправности высоковольтных проводов (распространенные болячки):

Как правило, неисправность сводится к тому, что ток либо вовсе не поступает на свечу, либо поступает, но в ограниченном количестве. Происходить это может по следующим причинам:
— Произошел разрыв токопроводящей жилы, по которой идет импульс.
— Есть утечка тока, то есть изоляция повреждена и ток бьет на сторону.
— Сопротивление превышает допустимое значение.
— Проблемы в контактах (со свечой или катушкой зажигания).

В случае разрыва токопроводящей жилы возникает эффект внутренней искры, другими словами — образуется электрический разряд между концами разорванного провода, которое снижает напряжение и становится причиной электромагнитного паразитического импульса. Этот импульс, в свою очередь, негативно влияет на правильность работы многих датчиков автомобиля. Один такой поврежденный высоковольтный провод может стать причиной вибрации и перебоев в работе двигателя. Из-за поврежденного высоковольтного провода воспламенение в цилиндре происходит с опозданием или через раз, в итоге нарушается синхронная работа цилиндров и двигателя в целом.

Как проверить высоковольтные провода? Эффективные способы:

Прежде всего необходимо проверить ВВ на предмет отсутствия видимых повреждений (трещины, переломы и т. д.).
Убедитесь в отсутствии пробоя, это можно определить даже без приборов, достаточно заглянуть под капот в темное суток, в случае пробоя во время работы двигателя будет видна искра на ВВ проводе.
Проверить высоковольтные провода можно при помощи провода. Для этого нужно в темное время взять кусок провода и зачистить его с двух сторон. Затем один конец нужно замкнуть на «массу» (корпус машины), а вторым кончиком провести по всей длине ВВ проводов, а также стыкам, колпачкам и т. д. В местах пробоя будет образовываться искра.

Можно также проверить сопротивление высоковольтных проводов, для этого вам понадобится мультиметр.
— Включите режим омметра.
— Снимите провод со свечи первого цилиндра и катушки зажигания.
— Подключите электроды мультиметра к концам провода и посмотрите на показания.

В исправных проводах сопротивление должно варьироваться в пределах от 3,5 до 10 кОм, в зависимости от типа самых проводов. Информация о сопротивлении указана чаще всего на изоляции высоковольтных проводов. Проверьте каждый провод, разброс между ними не должен превышать — 2-4 кОма. В случае большого разброса замените провода. Кстати, они меняются комплектно, то есть все вместе.

В завершении вашему показанию сопротивления наиболее популярных высоковольтных проводов:
Tesla — 6 кОм
Slon — от 4 кОм до 7 кОм (4 кОм — 1-й цилиндр и до 7 кОм — на последнем цилиндре)
ProSport — почти нулевое сопротивление
Cargen — 0,9 кОм

Примечание! Сопротивление высоковольтных проводов варьируется в зависимости от длины, толщины, а также материала из которого изготовлены провода.

Участники сопротивления

Плохо пускается, дергается, не тянет… Очень часто подобные недуги двигателя лечатся простой заменой высоковольтных проводов. Природа явления понятна — о ней мы писали не раз. Как известно, энергия искры зависит от множества параметров, в том числе от мощности высоковольтного импульса, который достигнет электродов свечи. Иными словами — от потерь в линии зажигания. В карбюраторном двигателе «наука» на этом, в общем-то, заканчивается, а вот во впрысковом добавляется влияние системы управления. Ведь при недостаточной интенсивности сгорания или при пропусках вспышек через систему регулирования сработает обратная связь, увеличив подачу топлива — чтобы компенсировать якобы лишний кислород. Это скажется и на расходе бензина, и особенно — на токсичности отработавших газов. А раз так, то каждый высоковольтный провод фактически становится частью системы управления двигателем!

Отсюда и цель нашей экспертизы: анализ влияния различных высоковольтных проводов на основные показатели реального двигателя ВАЗ-2112. Как обычно, все закупили в крупных столичных автомагазинах. Взяли по два комплекта проводов десяти разных фирм — отечественных и зарубежных. По два брали неспроста — дабы предупредить возможные упреки в необъективности. Мол, по одному образцу судить нельзя! Спорить не будем — лучше изменим процедуру поверки.

Лабораторным омметром определили сопротивление каждого провода — всех 80 штук. Потом замерили длину проводов, поделили одно на другое и получили линейное сопротивление — в килоомах на метр. По логике вещей, для одних и тех же комплектов большого разброса быть не должно — кабель-то нарезают из одной катушки. Но…

Во всех комплектах восьми фирм так и получилось. А вот у Caesar в двух проводах оно скакнуло чуть ли не на порядок по сравнению с остальными шестью. У Master Sport повторилась та же картина — правда, для одного провода. Мелочи? Возможно. Но чтобы они не исказили общей картины, по этим брендам мы подобрали комплекты для испытаний так, чтобы провода имели примерно равное линейное сопротивление, не без основания предположив, что они будут вполне кондиционными. В компенсацию за труды позволили себе пробурчать, что этим следовало бы заняться производителю.

От марки к марке сопротивления меняются почти на три порядка — от десятков Ом (у комплекта Pro.Sport) до почти десятка кОм (у комплекта Master Sport). Важно ли это для мотора? Выясним.

Для испытаний взяли свечи с минимальным сопротивлением резистора помехопо-давления — остановились на Bosch Platin FR7DPX. При этом из двадцати свечей выбрали четыре с практически одинаковым сопротивлением — 3,2 кОм. Свечи, конечно же, исправные — их предварительно перепроверили.

С каждым из комплектов проводов двигателю пришлось отрабатывать так называемый универсальный цикл испытаний — с ездой и по городу, и по трассе. Измеряли его мощность, мгновенный расход топлива и токсичность отработавших газов. А из любви к искусству организовали еще один тест — проверили равномерность работы отдельных цилиндров. Для этого, выведя двигатель на определенный режим, поочередно отключали подачу топлива на цилиндры. Затем простым вычитанием определяли индикаторный момент каждого цилиндра и сравнивали их.

В качестве базового комплекта, от которого отсчитывают «плюсы/минусы» остальных, решили взять самый дешевый — польский Jan Mor. Результаты в таблице.

Так что же, долой распределенное сопротивление? Назад, в прошлый век? Особенно при наличии резистора в свече зажигания? И как согласовывать сопротивления в свече и проводе?

Внятного ответа ни от кого из производителей проводов мы не получили, хотя обращались с подобным вопросом неоднократно. Темнят даже те фирмы, которые делают и свечи, и провода! Вероятно, здесь работает принцип перестраховки — каждый элемент по отдельности должен укладываться по уровню помехоподавления в нормы действующих ГОСТов и международных стандартов. Возможно, это было бы правильно применительно к старым двигателям, для которых по инерции еще выпускают безрезисторные свечи. А для современных?

На наш взгляд, для нормальной работы системы зажигания (с минимально допустимым уровнем помех) сопротивления в свече вполне достаточно. Что касается мнения «узких» специалистов, то мы вновь приглашаем их высказаться по этому поводу.

А как зависит индикаторный КПД (читай — качество сгорания) от среднего по цилиндрам сопротивления линий зажигания? Максимальный результат — на проводах с практически нулевым сопротивлением (комплект Pro.Sport), а минимальный — там, где сопротивление максимально (Master Sport). Все остальные между ними. То есть — чем меньше сопротивление линии зажигания, тем проще мотору. Как не вспомнить конструкцию спортивных высоковольтных проводов — толстый медный провод практически с нулевым сопротивлением. И в нашей экспертизе мы нашли этому вполне четкое подтверждение.

И еще один момент: нет правил без исключений. Провода PVL выдали вообще один из лучших результатов, хотя сопротивление у них не самое низкое. Почему? А потому, что именно у этого комплекта разброс сопротивлений по отдельным проводам минимален! Господа с фирмы не пожалели дорогого кабеля, сделав практически все провода одинаковой длины — итог налицо.

Заявленный производитель — Master Sport Automobiletechnik, Германия

Ориентировочная цена — 930 руб.

Указанная применяемость — «Лада-2110» 16v (на наклейке!)

Эти провода не лучшим образом показали себя в испытаниях. Во-первых, один провод из восьми в двух комплектах пришлось заменить — его сопротивление было сильно выше остальных. Во-вторых, у них самое большое сопротивление. В-третьих, они самые короткие из всех — кабеля явно пожадничали.

+ Самые дешевые из немецких проводов.

— Низкие показатели работы мотора.

Заявленный производитель — Caesar «Цезарь», ЗАО «ДиГ»

Ориентировочная цена — 780 руб.

Обозначение — ВАЗ-2112 D&G

Указанная применяемость — ВАЗ-2112 16 клап.

Зеленые провода, на которых заявлено линейное сопротивление кабеля 1 кОм/м. Но почему тогда сопротивление самих проводов так велико? Из восьми проводов два вообще пришлось заменить — их сопротивление много больше, нежели у других… К остальному претензий нет.

+ Невысокая цена, пониженное сопротивление кабеля.

— Большой разброс сопротивлений проводов по отдельным цилиндрам.

Заявленный производитель — SLON, ОАО «Егоршинский радиозавод», Россия

Ориентировочная цена — 710 руб.

Указанная применяемость — ВАЗ-2112 16 кл.

Типичный образец российской сборки — все импортное, кроме коробки. Показатели при этом совсем неплохие, получше дорогих импортных аналогов. Жаль, защитные чехольчики «гуляют» по проводу как хотят. Но все равно — хорошо.

+ Неплохое качество изготовления, средние моторные показатели при низкой цене.

— Самая большая неравномерность сопротивлений линий зажигания по отдельным цилиндрам.

Заявленный производитель — Jan Мог

Ориентировочная цена — 655 руб.

Указанная применяемость — ВАЗ 2112 16 кл.

Самый дешевый комплект довольно неплох. Два провода имеют защитные чехольчики, но сам свечной наконечник очень мягкий, что затрудняет монтаж провода, особенно на горячем двигателе. Заявлено использование кабеля производства США.

+ Среднее качество при минимальной цене.

— Слишком мягкий свечной наконечник. Довольно высокая неравномерность сопротивлений по цилиндрам.

Заявленный производитель — «ХОРС», С.-Петербург

Ориентировочная цена — 760 руб.

Обозначение Класс люкс d 7 мм ВАЗ-2110i-16v

Указанная применяемость ВАЗ 2110i 16v

Питерское произведение неплохое. Известно, что правило не обходится без исключений — сопротивление выше, чем у базового комплекта, а моторные показатели это не посадило. И цена «приятная». Вот только почему на коробке нарисовали провода под «восьмиклапанник»?

+ Невысокая цена при достаточно высоких показателях.

— Изрядный разброс сопротивлений (не линейных, а общих).

Заявленный производитель — NGK Spark Plug Europe Gmbh, ЕС

Ориентировочная цена — 1570 руб.

Указанная применяемость Lada 2110, 2111, 2112, 2113

Не понятно, где сделаны провода известной марки. На коробке написано ЕС, а на нашлепке изготовитель — Япония, производитель — Германия. Сопротивление проводов великовато — на моторных характеристиках это сказывается не лучшим образом.

+ Хорошие цифры по части экологии.

— Высокая цена, повышенное сопротивление провода,ухудшающее характеристики двигателя.

Заявленный производитель — Champion, Federal-Mogul, ЕС

Ориентировочная цена — 1900 руб.

Указанная применяемость — Lada 2110, 2111 16v 1,5i

Самый дорогой среди всех комплектов, в общем-то, не порадовал. Высокое место достигнуто только благодаря экологическим показателям, а в остальном преобладают минусы. За такие деньги и за такое имя хочется куда большего.

+ Хорошие экологические показатели.

— Несуразная цена. Русский текст — только на убогой нашлепке на коробку.

Заявленный производитель — Pro.Sport, США

Ориентировочная цена — 1190 руб.

Указанная применяемость — 2112i

Описание бестолковое: ни слова по-русски, где сделаны, непонятно. Но в работе — сплошные «плюсы». Единственный комплект, в котором сопротивление проводов измеряется не в кило-, а просто в омах. Название относит их к разряду спортивных, и это четко подтверждает эксперимент.

+ Высокие моторные показатели, причем за реальные деньги.

— Прокол с описанием и упаковкой: где русский язык?

Заявленный производитель — Finwhale Gruntech Gmbh, Германия

Ориентировочная цена — 1270 руб.

Указанная применяемость — ВАЗ 2108 — 2112i 16v

Все — по уму, причем линейное сопротивление получилось минимальным среди всех «резисторных» проводов. Итог — высокие моторные показатели. Два из четырех проводов в комплекте имеют специальный защитный гофрированный чехол.

+ Сбалансированные цена и качество. Лучший показатель по токсичности.

— Непонятная экономия на количестве защитных чехлов.

Заявленный производитель — PVL, Германия

Ориентировочная цена — 1125 руб.

Обозначение — 8 71 498

Указанная применяемость — ВАЗ 2110–2115 с инжекторным, 16-клапанным двигателем

Оказалась отменного качества. Единственный комплект, где у всех проводов практически одинаковая длина: и ставить удобно (не надо разбираться, какой куда втыкать), и равномерность сопротивлений практически полная. Отдельный респект — за вложенные перчатки.

+ Высокие моторные показатели, оправданная цена.

Замена высоковольтных проводов ваз 2110 8 клапанов инжектор

Автолюбители не могут даже подумать о том, что высоковольтные провода – это наиболее значимая часть системы зажигания машины. Правильный выбор изделия напрямую влияет на стабильное функционирование силовых агрегатов.

Работа мотора сопровождается решением таких задач:

обеспечение напряжения, величина которого составляет 40 000 вольт;
передача импульсов должна проводиться практически без потерь;
устранение помех для оборудования, которое относится к радиоэлектронному варианту;
изоляция проводов не должна сопровождаться утечками тока;
диапазон температур, которые подходят для работы проводов, варьируется от -30 до +100 градусов.

Первые разновидности изделий характеризовались минимальными показателями сопротивления. Они обеспечивали качественную передачу импульсов прямо на свечи мотора. Когда внутри машины появились радиоприемные устройства, появились и проблемы приема сигналов. Именно поэтому специалисты провели модернизацию изделий, обеспечив стабильную работу основного оборудования.

Схема, порядок подключения высоковольтных проводов ВАЗ.

Для начала определимся, какой из четырех цилиндров первый?

Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше все просто — слева направо — 1, 2, 3, 4.

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Общие советы при подключении высоковольтных проводов .

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны.

Классификация по типу проводника

По типу токопроводящей жилы провода на свечи зажигания могут быть:

С медным проводником. Такие кабеля считаются классическими и обладают очень низким сопротивлением – около 0,2 Ом/м. Основным недостатком является значительный уровень помех, возникающих в процессе работы системы зажигания.
С проводником из неметаллического материала. Конструктивно такой провод выполнен из льняной нити, кевлара, стекловолокна с графитовой пропиткой. При этом сердечник заключен в специальную оболочку из проводящей электрический ток пластмассы. Распределенное сопротивление составляет около 2 кОм/м. Использовать такие кабели следует только с помехоподавляющими устройствами.
С неметаллической токопроводящей жилой, конструктивно выполнены практически аналогично выше описанному проводу. Отличительной особенностью является более высокое распределенное сопротивление – около 40 кОм/м. Такие кабели могут использоваться без помехоподавляющих устройств.

Провода зажигания

Особенности подключения

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;
Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;
Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;
Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Признаки неисправности высоковольтных проводов зажигания

Свидетельством того, что кабели зажигания пришли в негодность, являются следующие признаки:

трудности с запуском двигателя, особенно в сырую погоду;
на средних и высоких оборотах отмечается нестабильная работа двигателя;
двигатель не развивает полную мощность;
наблюдается повышенный расход топлива.

Как правило, при сильном износе на изоляции провода возникает множество микротрещин, из-за которых возникает утечка тока. В результате этого провод не способен передать к свече зажигания ток, который по своей величине достаточен для ее нормальной работы. Таким образом существенно повышается время выработки искры и нарушается правильная работа цилиндров двигателя.

Достаточно часто встречаются и случаи, когда провода повреждаются в результате соприкосновения с какими-либо элементами двигателя. Также возможны и ситуации потери герметичности колпачка, и как следствие – окисление контактов и утечки тока. Регулярная очистка контактов является обязательной процедурой, особенно при эксплуатации автомобиля в сложных климатических условиях.

Каким образом автовладелец может проверить провода на утечку? На самом деле все очень просто: в темном гараже открываем капот и заводим двигатель. Места утечек будут достаточно ярко светиться синим светом. Существует и несколько другой способ: вместо свечи устанавливается разрядник (два электрода в одном корпусе) и по нему контролируется энергия, подаваемая на свечу.

Для того чтобы повысить долговечность изоляции рекомендуется следить и постоянно поддерживать ее в чистоте. Постоянной проверке и очистке подлежат и контакты между свечами зажигания и каждым проводом.

Высоковольтные провода

Как часто нужно менять ВВП?

Согласно рекомендациям Авто-ВАЗа, замена высоковольтных проводов ВАЗ 2114 должна производится каждые 30 тысяч километров пробега. На практике же автомобилисты редко соблюдают эти сроки замены, поскольку если провода не имеют никаких механических повреждений, они могут отъездить порядка 100-150 тысяч км.

При превышении эксплуатационного ресурса растет внутреннее сопротивление ВВП, что негативно сказывается на передаче электрического импульса. Отсюда возникают проблемы с зажиганием и динамикой разгона, поскольку при задержке подачи тока на свечи зажигания сбивается нормальный такт работы двигателя.

Меняйте провода каждые 25-30 тыс. ка и все будет в норме

Провода NGK: основные особенности

Популярная фирма предлагает клиентам немалое количество различных товаров, которые соответствуют установленным требованиям. Провода прослужат максимально долго, поскольку они прочные и надежные.

Высоковольтные провода NGK

Помимо этого, для подобной продукции характерны следующие моменты:

оригинальные варианты не отличаются по своей конструкции;
провода, выполненные из меди, дополнены наконечниками, подавляющими помехи;
изделиями можно пользоваться сразу же после их приобретения;
проводам не страшно воздействие моторного масла, а также топлива;
изделия подходят для работы в том случае, если в системе зажигания резко увеличилось напряжение.

Если говорить о недостатках, то можно отметить, что длина проводов одинаковая. Иногда это доставляет неудобства в процессе их эксплуатации.

Кил Блинтон 05.12.2010 — 17:56

Доброе время суток всем! Простите меня если тема баян, но спросить не у кого больше. Вопрос — имеется двиг 2110 инж, купил высоковольтные провода, и сдуру снял старые, а последовательность подключения я не запомнил. Если я стою лицом к машине, то нумерация свечей — 1 2 3 4? Но как они все подключается к квадратному модулю зажигания? Если кто знает объяните на пальцах или нарисуйте схему, будьте добры.

Прикрепленные изображения

Сообщение отредактировал Кил Блинтон: 05.12.2010 — 18:03

Серешка 05.12.2010 — 18:01

Кил Блинтон (05.12.2010 — 17:56) :

Доброе время суток всем! Простите меня если тема баян, но спросить не у кого больше. Вопрос — имеется двиг 2110 инж, купил высоковольтные провода, и сдуру снял старые, а последовательность подключения я не запомнил. Если я стою лицом к машине, то нумерация свечей — 1 2 3 4. Но как они все подключается к квадратному модулю зажигания? Если кто знает объяните на пальцах или нарисуйте схему, будьте добры.

на самом модуле должны быть цифры.

Какое должно быть сопротивление высоковольтных проводов зажигания

Многие автолюбители считают, что чем меньше сопротивление проводов зажигания, тем меньшим будет уровень потерь, и тем более эффективно будет функционировать система зажигания. Действительно ли такие утверждения обоснованы и верны?

Признано, что чем меньше сопротивление токопроводящей жилы, тем более высоким является негативное воздействие электромагнитных помех на работу силовой установки автомобиля. В этой связи очень важно чтобы комплект высоковольтных кабелей по уровню помехоподавления соответствовал установленным нормам. Если взять в качестве примера автомобили семейства ВАЗ, то в их технических руководствах утверждено, что в зависимости от длины сопротивление провода должно быть в пределах 3,5-10 кОм.

В то же время чем меньшим будет сопротивление всей лини зажигания, тем более эффективно будет работать силовой агрегат автомобиля. Недаром же в спортивных автомобилях используются провода с практически нулевым сопротивлением. Если же вспомнить о помехах, то сопротивления свечи вполне достаточно.

Высоковольтные провода зажигания

Схема, порядок подключения высоковольтных проводов ВАЗ.

Для начала определимся, какой из четырех цилиндров первый?

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Бронепровода Ваз 2112 – как проверить сопротивление и заменить своими руками

ВВ провода (расшифровываются как высоковольтные) нужны как прямые проводники импульса от устройства зажигания к системе топливного возгорания (прямиком на свечи). Если импульс не идет или проходит с неправильной функциональностью, то бензин не сожжется в цилиндре должным образом, и двигатель не будет работать так, как следует.

В сегодняшней статье мы с вами поговорим о неисправностях способах проверки сопротивления и замене высоковольтных (бронепроводов) зажигания Ваз 2112

Для чего нужны и какие функции выполняют бронепровода на Ваз 2112
Правила эксплуатации ВВ проводов зажигания Ваз 2112
Основные признаки неисправности бронепроводов Ваз 2112
Как проверить провода свечей зажигания Ваз 2112 мультиметром
Видео: Как проверить бронепровода Ваз 2112 мультометром
Замена бронепроводов Ваз 2112 своими руками
Схема подключения бронепроводов Ваз 2112 к катушке зажигания
Видео: Замена бронепроводов Ваз 2112 своими руками

Для чего нужны и какие функции выполняют бронепровода на Ваз 2112

Мнение эксперта: Основная задача высоковольтных проводов системы зажигания бензиновых двигателей – передача импульса зажигания от катушки (катушек) или распределителя зажигания к свечам ДВС.

Наряду с этим высоковольтные провода на автомобиле Ваз 2112 выполняют следующие функции:

обеспечение качественной изоляции высоковольтного импульса;
минимизация радиопомех;
защита от выхода из строя элементов системы зажигания.

При нарушении электрических параметров высоковольтного провода двигатель автомобиля начинает «троить», имеется большая потеря мощности автомобиля, возможен отказ системы запуска авто. Такую неисправность необходимо немедленно устранять, так как она может привести к полному отказу системы зажигания, неисправности механических узлов автомобиля вследствие неравномерной работы двигателя.

Новые бронепровода Ваз 2112

Правила эксплуатации ВВ проводов зажигания Ваз 2112

Условия по эксплуатации бронепроводов Ваз 2112 тоже особые:

Температура работы варьируется от -60 до +110 градусов
Устойчивость к замасливанию и воздействию других веществ.

Технические характеристики следующие:

Максимальное напряжение 22 кВ
Пробивное напряжении минимум 40 кВ
Электроемкость максимум 100 пФм
Срок эксплуатации 8 лет

ГОСТы старые, советского периода, но так как четырнадцатые в принципе сняли с производства, то, зап части на них идут те, что остались в наличии. Эти параметры не совсем адекватно подходят под стандарт Евро 2 и тем более класс выше. Для таких стандартов нужна большая мощность, и особые требования в плане электромагнитной совместимости. Но, как не крути, даже старую проводку можно подогнать под двигатель четырнадцатой.

Основные моменты, которые нужны для грамотного выбора ВВ, следующие:

Сопротивление высоковольтных проводов
Пробивное напряжение
Электромагнитная сила
Цена вопроса

После того, как определились с качеством высоковольтников, можно освоить проверку высоковольтных проводов зажигания мультиметром.

Основные признаки неисправности бронепроводов Ваз 2112

Высоковольтные провода Ваз 2112 подвержены некоторым типичным неисправностям:

Разрыв соединения. Электрическая цепь часто прерывается на участках соединений контактов из металла проводки с жилой (токопроводящая). Также разрыв может случиться:

при отсоединении провода;
при ненадежном взаимодействии определенных узлов системы зажигания;
когда жила окисляется.

Фото: Износ бронепроводов Ваз 2112

Утечки тока. Причиной утечки могут быть:

загрязненная проводка;
грязь на свечах зажигания;
распределительная крышка;
катушка зажигания;
поврежден изоляционный слой.
неисправность колпачков проводки. Напряжение падает от засорения проводки, свечей, распределительной крышки, катушки зажигания, когда повреждается изоляция и колпачки проводки.

Совет эксперта: Характерной предпосылкой для порчи соединений является нагрев/искры. Это чревато выгоранием жилы/металлических контактов.

Как проверить провода свечей зажигания Ваз 2112 мультиметром

Перед проверкой мультиметром, стоит провести самостоятельно визуальный осмотр высоковольтной линии на повреждение изоляции, оплавление или сколы.

Совет эксперта: Частые причины поломок кабеля – это неаккуратно проведенный ремонт или их прикосновение к горячим деталям мотора. Также причиной может стать попадание на изоляцию активных химических элементов.

Необходимо уделить особое внимание контактной части высоковольтных проводов, они не должны иметь признаков нагара и окисления. При осмотре можно проверить и наличие разрывов в высоковольтном кабеле. Для проверки необходимо завести мотор и посмотреть на высоковольтную линию. В местах разрыва будут проскакивать искры.

Проверка бронепроводов мультометром

Основной проблемой, связанной с проводкой, считается неполадка свечей зажигания из-за недостаточного количество напряжения. Причиной такой неисправности может быть:

обрыв проводов внутри изоляции;
утечка напряжения из-за плохого качества изоляции;
сопротивление кабеля выше допустимого;
отсутствие или плохой контакт между свечей и высоковольтными линиями.

В разорвавшемся высоковольтном кабеле, происходит электрический разряд, на котором происходит потери напряжения. В результате чего на свечу подается уже не номинальное напряжение, а электромагнитный импульс.

Для того, чтобы проверить сопротивление высоковольтных проводов Ваз 2112 мультометром необходимо выполнить следующий порядок действий:

Включите режим омметра.
Снимите провод со свечи первого цилиндра и катушки зажигания.
Подключите электроды мультиметра к концам провода и посмотрите на показания.

Совет эксперта: В исправных проводах сопротивление должно варьироваться в пределах от 3,5 до 10 кОм, в зависимости от типа самых проводов. Информация о сопротивлении указана чаще всего на изоляции высоковольтных проводов. Проверьте каждый провод, разброс между ними не должен превышать — 2-4 кОма.

Видео: Как проверить бронепровода Ваз 2112 мультометром

В случае большого разброса замените провода. Кстати, они меняются комплектно, то есть все вместе. В завершении вашему показанию сопротивления наиболее популярных высоковольтных проводов:

Tesla — 6 кОм
Slon — от 4 кОм до 7 кОм (4 кОм — 1-й цилиндр и до 7 кОм — на последнем цилиндре)
ProSport — почти нулевое сопротивление
Cargen — 0,9 кОм

Примечание! Сопротивление высоковольтных проводов варьируется в зависимости от длины, толщины, а также материала из которого изготовлены провода.

Замена бронепроводов Ваз 2112 своими руками

1 – наконечник провода первого цилиндра; 2 – наконечник провода второго цилиндра; 3 – наконечник провода третьего цилиндра; 4 – пластмассовый кронштейн, крепящий высоковольтный провод третьего цилиндра; 5 – модуль зажигания; 6 – наконечник провода четвертого цилиндра; 7 – пластмассовый кронштейн крепления высоковольтных проводов первого, второго и четвертого цилиндров

Для того, чтобы заменить броне провода Ваз 2112 необходимо выполнить следующий порядок действий:

Подготавливаем автомобиль к выполнению работы (см. “Подготовка автомобиля к техническому обслуживанию и ремонту”) и выключаем зажигание.
Снимаем декоративную накладку двигателя.
Извлекаем наконечник провода из свечного колодца.
Отсоединяем другой наконечник высоковольтного провода от модуля зажигания.
Снимаем провод первого цилиндра.
Аналогично снимаем высоковольтные провода других цилиндров двигателя.

Высоковольтные провода не взаимозаменяемы. Подсоединять провода к модулю зажигания необходимо в соответствии с порядковым номером цилиндра

Схема подключения бронепроводов Ваз 2112 к катушке зажигания

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Видео: Замена бронепроводов Ваз 2112 своими руками

Высоковольтные провода нулевого сопротивления (2017)

Уже давно слышал про провода нулевого сопротивления, в сети полно информации, в том числе и у популярного Наиля много видео на эту тему. Давно видел запись kosmoss10 про эти провода. много он писал про них. Даже, я хотел сделать в то время, но так и не сделал. Но не в этом суть! К примеру, ВВ провода тесла, слон имеют сопротивление 6-8 кОм (6 000 — 8 000 Ом). Для достижения цели я в прошлом году устанавливал Высоковольтные провода с минимальным сопротивлением Bautler, сопротивление у них 1,4 -1,7 кОм. На этих проводах, машина стала поинтереснее))) Еще бы, на столько уменьшить сопротивление. Ни для кого не секрет, что чем меньше сопротивление в проводнике, тем лучше и мощнее искра.
Очень много написано, что для инжектора обязательно нужно сопротивление! НО, очень большое НО, нигде и никто не может обосновать это. Может, кто-то здесь обоснует! Просто писать, что «сопротивление нужно и все тут» нет смысла (ругаться ни с кем не буду). Нужны пруфы!
Попробую поразмышлять на эту тему! По этим проводам «бежит» искра с очень большим напряжением! И, естественно, так как это работает по принципу разрядника, то будут помехи, на уровне радиолокации. Чем больше сопротивление, тем меньше помех будет, чем меньше сопротивление, тем больше! Может даже, ПВО не верно сработает))) Кстати, есть определенные нормы на помехи от авто (читал документ Евросоюза), скорее всего, оттуда растут ноги.
Мы это уже проходили с выхлопом! Обычный выхлоп, евро 2, евро 3 и так далее. Душат машины!
Кстати, в свечах тоже есть резистор. Например, я замерил свои старые свечи NGK и они показали сопротивление около 6 кОм.
Забегая вперед скажу, что помех нет на радио с этими проводами, хотя у меня активная антенна Бош на стекле.
А теперь самое интересное — изготовление:

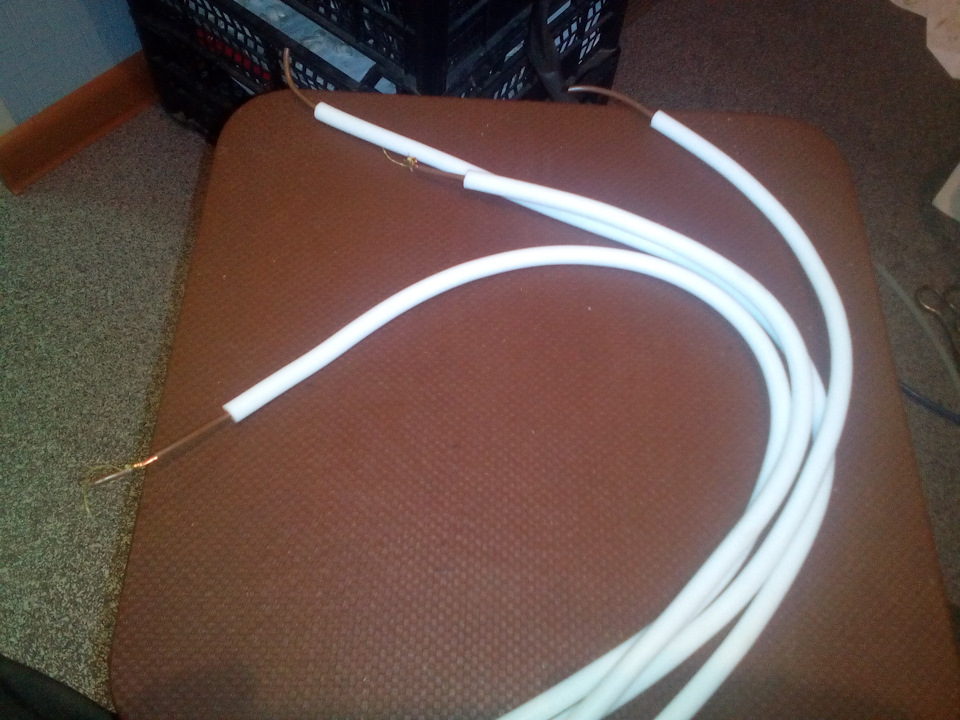

Купил Три (на фото две) силиконовые трубки октан корректора от ВАЗа классики. Это послужит отличной изоляцией. Проход у них тонкий, зато оболочка толстая!

Под эти трубки подобрал нужный автомобильный провод с медной жилой. Нужно, чтобы провод очень плотно влазил в трубку. Подошел провод сечением 1,5 кв мм.

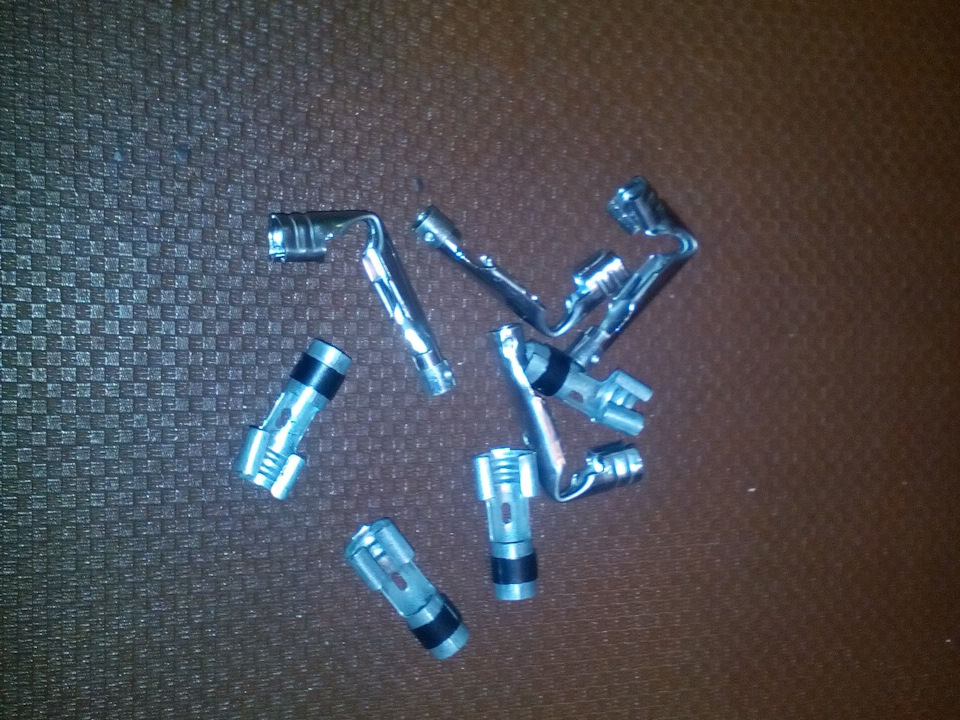

Также разобрал старые провода, нам нужны металлические наконечники и резиновые пыльники от них.

Далее, нарезал трубку по размерам, делал подлиннее, для удобства! В идеале, нужно 50-47-40-40 см.
Для того, чтобы просунуть провод в трубку использовал жидкий ключ, кстати пахнет приятнее, ныне популярного Вд-40

Провод просто так не пошел, под моим натиском, заходит на 5-7 см и все. И, что только я не делал и крутил и сильнее смазывал, нет и все тут! Тогда я использовал плетенку от спиннинга для этих целей, привязывал к проводу и со смазкой протягивал провод плетенкой. Получилось быстро и легко. И провод сидит очень плотно в оплетке! Вот они)) Потом нужно будет обрезать провода, чтобы все было эстетично, красиво и функционально))

Далее, натягивал резиновые пыльники на провода и паял наконечники (на фото видно, как нужно подрезать провод). После пайки обжимал наконечник.

Все о проверке высоковольтных проводов зажигания мультиметром

Все о проверке высоковольтных проводов зажигания мультиметром. Как это делать правильно

Скачать PDF

При эксплуатации автомобиля проверка высоковольтных проводов зажигания мультиметром помогает определить, какой из них вышел из строя. Основанием для такой проверки является нестабильная работа силового агрегата, перебои на холостом ходу или под нагрузкой.

Через высоковольтные провода подается импульсное напряжение на свечи зажигания. Поэтому, при выходе из строя даже одного из них, работа двигателя становится нестабильной.

Принцип проверки с помощью этого прибора основан на значении сопротивления. Для каждой модели автомобиля сопротивление проводов высокого напряжения имеет свое значение. Если оно не соответствует норме, то провода не пригодны к эксплуатации, и подлежат замене.

Прежде чем будет проводиться проверка высоковольтных проводов зажигания мультиметром, их следует осмотреть визуально на предмет явных повреждений, оплавления или нарушения изоляции. Очень часто изоляция проводов страдает от соприкосновения с горячими деталями двигателя или при неаккуратно проведенном ремонте. Также, их покрытие очень чувствительно к попаданию на них моторного масла, тормозной жидкости, топлива или электролита.

Случайное короткое замыкание в электрической сети авто также может привести высоковольтные провода в негодность.

Особое внимание следует обратить на концы проводов. Места, которыми они присоединяются к устройству зажигания и свечам, должны быть чистыми, не иметь явного слоя нагара или следов окисления. Визуально можно выявить разрывы внутри проводов. Для этого нужно запустить двигатель и посмотреть на них в темноте. В местах разрыва будет видна проскакивающая искра.

Признаки неисправности бронепроводов

Когда высоковольтные провода выходят из строя, нарушается работа системы зажигания. Это отразится на работе двигателя следующими симптомами:

проблемы при запуске мотора, особенно в дождливую погоду;
заметные помехи в работе электроприборов, например магнитолы;
нестабильная работа на холостом ходу;
“троение” двигателя;
пропуски зажигания;
неуверенная работа мотора при разгоне;
общее снижение мощности.

Явно говорят о неисправности именно проводов только первые два признака. Все остальные могут проявляться при проблемах со свечами зажигания или при нарушении настроек подачи топливо-воздушной смеси. Поэтому, для уверенности, стоит обязательно проверять и бронепровода. Сделать это можно тремя способами:

с помощью визуального осмотра;
используя мультиметр;
используя осциллограф.

Ниже мы расскажем подробно о каждом из методов и про особенности его применения. Но сначала о том, почему провода выходят из строя.

Правила эксплуатации ВВ проводов зажигания Ваз 2112

Условия по эксплуатации бронепроводов Ваз 2112 тоже особые:

Температура работы варьируется от -60 до +110 градусов
Устойчивость к замасливанию и воздействию других веществ.

Технические характеристики следующие:

Максимальное напряжение 22 кВ
Пробивное напряжении минимум 40 кВ
Электроемкость максимум 100 пФм
Срок эксплуатации 8 лет

Основные моменты, которые нужны для грамотного выбора ВВ, следующие:

Сопротивление высоковольтных проводов
Пробивное напряжение
Электромагнитная сила
Цена вопроса

ВЫБОР ЛУЧШИХ ВВП ДЛЯ ВАЗ 2114

Выбирая высоковольтные провода, предпочтение стоит отдавать проверенным производителям, среди которых можно выделить компании Cargen, Finwhale, Tesla, Slon. Стоят они на порядок дороже китайских проводов, но и проблем с ними меньше – поставил и забыл, тогда как китайцы особой надежностью и долговечностью не отличаются.

Стоит отметить, что единого стандарта технических характеристик для всех ВВП не существует – изделия от разных производителей обладают разным сопротивлением.

Таблица с указанием сопротивления ВВ проводов

Тест самых популярных ВВП засвидетельствовал следующие показатели пробивного напряжения:Чем меньше сопротивление у высоковольтных проводов, тем лучше. Однако при выборе необходимо учитывать и пробивное напряжение, показатель которого должен быть как можно выше.

Как свидетельствуют отзывы автовладельцев, лучший вариант ВВП для инжекторных двигателей, в том числе и для четырнадцатой – провода Tesla.

Выбор бронепровода

Бронепровода выбирают в зависимости от типа зажигания. Для контактного, характерного ранним моделям ВАЗ или старым автомобилям иностранного производства, применяют низкоомные линии с концевыми сопротивлениями до 1–1.5 кОм. То же самое относиться к ситуациям, когда используются свечи с встроенным резистором (R или Р серии).

Микропроцессорное зажигание, или использующее чисто электронные компоненты, требует шин высокого сопротивления 1.5–3 кОм/м. Последнее важно в связи с сильной чувствительностью высокотехнологичных элементов к электромагнитным помехам.

При покупке вв проводов, вне зависимости от слов продавца, или указанных характеристик, желательно узнать точные параметры сопротивления, измерив их мультиметром. К сожалению, встречается изначально некачественная продукция, или идущая с разборов аварийных автомобилей.

Датчик детонации

Определяет ударную волну при сгорании топлива. Показатели сопротивления у него на каждой машине индивидуальные – ищите информацию в разных источниках.

С напряжением чуть проще. Сначала снимите датчик. Щуп с плюсом подключите к сигнальному проводу, «минусовой» – к массе, ближе к крепежному болту. Дальше самое интересное – ударьте датчиком о стену, стул или стол. Только так мультиметр зафиксирует показатель напряжения. Норма на большинстве авто – от 30 до 40 милливольт.

Своевременный ремонт

Что делать, в случае если провод свечи зажигания обломался либо пробился вдалеке от населенных пунктов.

Следующий этап – электрическое соединение при помощи любого проводника (провода), лучше бронзового. Его возможно произвести простой скруткой.

Нетрудно посчитать, что наряду с этим нужно уложить, как минимум, восемь-десять слоев изоленты. И это, не учитывая проникновения жидкости между слоями. Изолента должна быть качественной.

Для увеличения качества изоляции возможно поместить место ремонта в пластмассовый короб.

ВЫБОР ЛУЧШИХ ВВП ДЛЯ ВАЗ 2114

Таблица с указанием сопротивления ВВ проводов

Slon: 50 кВ;
Finwhale: > 50 кВ.

Как проверить высоковольтные провода

Обнаружить под капотом высоковольтные провода не составляет труда, как и их диагностика не таит в себе никаких сложностей. Проверить высоковольтные провода можно тремя способами, каждый из которых позволяет определить, наличие пробоя в них.

Визуальная диагностика

Самый простой способ проверки свечных проводов на наличие нарушения изоляции – это их визуальный осмотр. Необходимо внимательно посмотреть, чтобы по площади изоляции не было трещин, надрезов и сильных потертостей.

Еще один способ визуальной проверки свечных проводов – это наблюдение за их работой в темное время суток. Необходимо ночью открыть капот машины, завести двигатель, выключить фары и понаблюдать за высоковольтными проводами. Если в них имеются сильные пробои изоляции, в темноте «сверчки» будут видны невооруженным взглядом.

Проверка проводом

Для проверки свечных проводов может использоваться обыкновенный провод с зачищенными концами с двух сторон. Необходимо в темное время суток при включенном двигателе одну часть провода замкнуть «на массу» (корпус автомобиля), а второй водить по высоковольтным проводам в поисках места, где зачищенный наконечник начнет выдавать искру. Важно проверить не только изоляционный материал вокруг токопроводящей жилы, но и пластмассовые колпачки.

Диагностика мультиметром

Мультиметр в автомобильной диагностике чаще всего используется в качестве вольтметра, но имеется у него и еще одна полезная функция – возможность измерения сопротивления. Чтобы произвести замер необходимо полностью снять высоковольтные провода (или отключить один провод с двух сторон). Далее щупами выставленного в режим омметра прибора следует прикоснуться к двум сторонам провода, в результате чего мультиметр покажет информацию о сопротивлении.

Сопротивление исправных высоковольтных проводов находится на уровне до 10 кОм. При этом варьироваться оно может практически от нуля. Это зависит от типа самих проводов, используемой в них изоляции, длины, наличия микроповреждений и так далее.

0 0 голоса

Рейтинг статьи
