Снятие раздатки ваз 2121

Снятие и установка раздаточной коробки Нива 2121, Ваз 2131, Лада 4х4

Работу проводим на смотровой канаве или подъемнике.

В салоне автомобиля снимаем провода с выключателя контрольной лампы блокировки дифференциала (см. Замена выключателя контрольной лампы блокировки дифференциала ваз 2131).
Отсоединяем от раздаточной коробки гибкий вал привода спидометра (см. Снятие гибкого вала привода спидометра), а для автомобиля ВАЗ-21214 еще и датчик скорости (см. Снятие датчика скорости).
Отсоединяем передний и задний карданные валы нива 2121 от раздаточной коробки (см. Снятие карданного вала).

Накидным ключом «на 19» отворачиваем гайку болта крепления эластичной муфты к фланцу коробки передач, удерживая болт ключом той же размерности.

Аналогично отворачиваем гайки двух других болтов.

Хомутом (под диаметр 135 мм) обжимаем эластичную муфту для того, чтобы можно было вынуть болты.

При отсутствии хомута большой длины используем два более коротких, вставив язычок одного в замок другого.

Вынимаем болты по одному: поворачиваем эластичную муфту так, чтобы болт выдвигался во впадину, расположенную на левой стороне задней крышки коробки передач.

Устанавливаем регулируемый упор под раздаточную коробку. Помечаем на кузове ваз 2121 положение двух кронштейнов подвески раздаточной коробки и отворачиваем четыре гайки крепления кронштейнов (см. Снятие кронштейна подвески раздаточной коробки).

Опуская упор и сдвигая раздаточную коробку назад, снимаем ее вместе с промежуточным валом.

Раздаточную коробку нива 2121 можно снять и без промежуточного вала niva, отсоединив его крепление к фланцу ведущего вала раздаточной коробки (см. Снятие промежуточного вала).
Устанавливаем раздаточную коробку в обратной последовательности.
После установки ее необходимо отцентровать. Для этого вывешиваем переднюю и заднюю оси автомобиля. Под балку заднего моста подставляем опоры так, чтобы задний мост принял такое же положение, в каком он находится, когда автомобиль стоит на колесах. Включаем раздаточную коробку, запускаем двигатель, включаем прямую передачу коробки передач и увеличиваем обороты двигателя. При возникновении вибрации раздаточной коробки останавливаем двигатель и ослабляем гайки крепления кронштейнов ее подвески. Перемещая раздаточную коробку нива 2131, добиваемся устранения ее вибрации при работающем двигателе (для этого могут потребоваться регулировочные прокладки, которые устанавливаются между кронштейнами и кузовом). В этом положении окончательно затягиваем гайки крепления кронштейнов подвески раздаточной коробки нива 2131.

Ремонт раздаточной коробки ВАЗ — 2121 своими руками

Раздаточная коробка передач на автомобиле ВАЗ 2121 “Нива” и его модификации обеспечивает угловую передачу скоростей на все колеса. При подключении раздатки, он связывает передний и задний мост, распределяя крутящий момент поровну. Наличие понижающей передач увеличивает крутящий момент на малой скорости, что является несомненным преимуществом в прохождении бездорожья.

Автомобиль ”Нива” обладает серьезным потенциалом внедорожника, но как показывает практика — раздаточная коробка передач, зачастую, не выдерживает нагрузки и выходит из строя.

Определить неисправность раздатки возможно по следующим симптомам:

  • долгая задержка при подключении переднего моста, а также его самостоятельное отключение;
  • перегрев РКП при средних нагрузках, причиной которому может быть недостаточный уровень масла, либо повышенное трение деталей;
  • уход масла из картера по причине изношенных сальников и прокладок;
  • сильная вибрация в салоне по причине изношенных подушек крепления раздатки;
  • гул при скорости свыше 80 км/ч, а также вибрации на малой скорости по причине ослабления болтов фланца, что приводит к полноценной замене промежуточного вала;
  • изношенные крестовины карданного вала по причине недостаточного количества смазки в подшипниках;
  • всевозможные неисправности ШРУСов и люфт карданного вала;
  • шток и вилка раздатки нередко люфтят, поэтому происходит затрудненное включение блокировки дифференциала или пониженной передачи.

Демонтаж

  1. Для снятия РКП потребуется ключ “13” (рожковый или трещоточный), плоская и фигурная отвертка. Для удобства снятие проводится на смотровой яме.
  2. В салоне при помощи отвертки нужно снять декоративную накладку рычагов. Под накладкой будет пыльник двух рычагов переключения, который тоже снимается.
  3. Проводится демонтаж карданных валов. Делается это с помощью ключа на “13”. Передний и задний кардан отсоединяются одинаково. Перед снятием валов нужно пометить посадочное место с вилкой кардана, чтобы после установки не происходило вибрации.
  4. Трос спидометра демонтируется, открутив одну гайку, и отводится в сторону.
  5. Далее откручиваются все болты, крепящие раздаточную коробку передач через опоры к кузову и снимаем РКП.

Разборка раздатки

Для полноценного ремонта потребуется автомобильный набор инструментов и ремонтный комплект раздаточной коробки передач (подшипники, сальники и прокладки, возможно, некоторые шестерни), молоток и съемник подшипников.

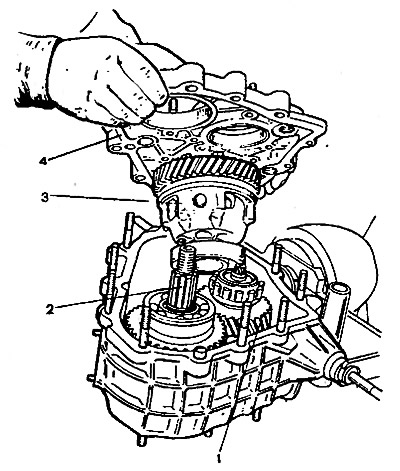

  1. Снимаем переднюю и заднюю крышку корпуса РКП. Для этого потребуется ослабить гайки крепления крышек, и при помощи монтировки со всех сторон выводить крышку на себя. С другой стороны коробки проделываем аналогичную операцию. Передняя крышка выйдет вместе с валом, отвечающий за блокировку дифференциала, а задняя крышка с валом, отвечающим за понижающую передачу.

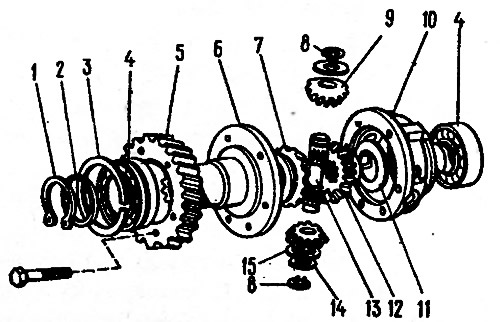

  2. Из корпуса при помощи молотка выбиваем дифференциал в сборе. Конструкция дифференциала, находящегося внутри раздаточной коробки, аналогична тому, который находится в мостах. Открутив гайки крепления главной пары, открываем доступ к сателлитам. Если на зубцах сателлитов есть износ, то обязательно меняем все детали.
  3. Проверяем каждый подшипник на предмет посторонних звуков при вращении. Если таковы имеются, то снимаем гайку вала, на котором сидит подшипник, и при помощи съемника выпрессовываем старый подшипник.
  4. В обратной последовательности производится монтаж внутренних деталей раздатки. Рекомендуется, для достаточного момента затяжки валов и крышек корпуса, применять новые болты и гайки.
  5. После сборки залить новое полусинтетическое масло, не ниже классификации GL-4 — 0,9л.

Рекомендации по центровке РКП

После любых операций по снятию и установке раздаточной коробки передач, ее нужно отцентровать. Для этого потребуется:

  • ослабить крепление раздаточной коробки так, чтобы она “сидела” более свободно, и могла незначительно перемещаться;
  • разогнаться до скорости 80 км/ч, после чего раздатка сядет на свои посадочные места;
  • затяжка происходит как можно скорее и на работающем моторе, что бы посредством вибрации, РКП не успела принять неподходящее положение.

После такого ремонта раздаточная коробка передач может служить верой и правдой очень долго. К сожалению, работа раздатки в условиях повышенных нагрузок, зачастую, значительно сказывается на уменьшении ресурса, в силу слабой ее конструкции. Для повышений надежности РКП можно поставить подрамник, который позволит посадить раздатку жестко на свое место, а также исключить сильную вибрацию от работы трансмиссии.

В готовом подрамнике для “Нивы” есть готовые отверстия и крепежи для крепления его к кузову. Также, для повышения надежности, установлена дополнительная опора раздатки. Чтобы установить подрамник, потребуется установить домкрат под раздатку, отпустить гайки крепления и приспустить раздаточную коробку. Далее подрамник примеряется на посадочные места. Настоятельно рекомендую хорошо смазать отверстия в днище, для предотвращения возможного появления коррозии. Подрамник прикручивается на посадочное место для раздатки, а сама коробка к подрамнику. В силу того, что подрамник жестко связан с кузовом, вибрации все равно будут переходить на кузов, но не так значительно. Благодаря усиленным опорам и качественным резиновым подушкам, у раздаточной коробки пропадет склонность к уходу из посадочного места, а это значит, что все элементы ходовой части прослужат намного дольше.

Провести ремонт раздаточной коробки передач автомобиля “Нива” довольно просто. Если есть под рукой необходимый инструмент и минимальные знания устройства РКП, то за несколько часов ваша раздаточная коробка передач заживет новой жизнь. Установка подрамника избавит от многих проблем и предотвратит преждевременный износ всех деталей, узлов и агрегатов трансмиссии.

Разборка раздаточной коробки 2123, 2121, 2131 ( Часть I )

Пока на коробку передач шли детали, решил время не терять и перетрусить раздаточную коробку. Менять будем только подшипники. Коробка работала нормально. Никаких проблем в работе не было.И все также по совету Макса под ником maxfactorvip, вставить вместо шариковых роликовые подшипники 692306

В автомобиле УАЗ с косозубыми шестернями применяються именно эти подшипники. Пример старого и нового
образца раздатки.

Выходит конечно подороже, чем на шариковых, но если делаешь для себя, то делай максимально возможно. Так как автомобиль конец 8 года, стоят в крышках раздатки однорядные подшипники. Решено было либо менять крышки, либо через токаря делать рубашки для подшипников и вставлять. Дешевле конечно с токарем договориться, но с практичной стороны купить новые крышки. Если из строя выйдет подшипник сразу его и поставить, а не бегать по новой и токарю. С раздаткой в плане заказов деталей получилась та же песня что и с кпп. Об этом в плане сборки буду рассказывать. Приступаем к разборке.
За часик до того как начал разбирать, щеткой по металлу очистил резьбы шпилек от грязи и залил цинкарем.

Часик откисает. Время много не занимает, а помогает эта жижа отлично. Сливаем масло с раздатки.

Из старого фланца изготовил ключик, чтоб удерживать его от проворачивания. Очень полезная вещь. И для мостов пригодна, и для коробок. Стопорим фланцы и срываем гайки. Я это сделал еще когда раздатка висела на машине. Держать ее не нужно было. Затягивал полностью гайки так же когда была установлена на машине коробка.

Головкой на 13 откручиваем вкруг все гайки.

С обратной стороны раздатки все аналогично. Гайка фланца.

Вкруг гайки на 13.

Откручиваем головкой на 10 верхнюю крышку раздатки.

Далее откручиваем спецболт на 10 штока вилки. Затем аккуратным движением вытаскиваем шток с посадочного места. Будьте аккуратны. Там стоит шарик с пружинкой. Шарик может вылететь далеко и надолго))) Проще пальцами закупорить все отверстия и вытаскивать шток. Шарик упадет в корпус раздатки. Нам же все-равно ее разбирать.

Далее вытаскиваем вилку вместе с втулкой ограничительной.

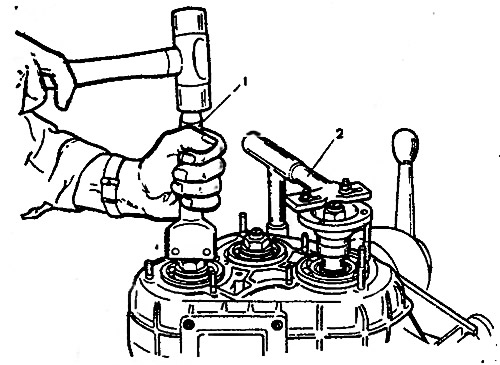

Для срыва гаек ведущего вала и промежуточного используем фланец и наш ключ.

Откручиваем оставшиеся 3 гайки крепления крышки к корпусу. Не забываем про стопорное кольцо
подшипника дифференциала.

Вытаскиваем стопорные кольца на подшипниках с другой стороны раздатки и вынимаем валы.

Осталось раскидать крышки боковые и раздатка разобрана. В следующей главе кину пару фоток по разборке крышек и новых деталях.

Нива 2121 2131 как снять раздаточную коробку

Раздаточную коробку на автомобиле Нива 2121 и 2131 снимают для ее разборки и последующего ремонта, а так же при выполнение других работ, при которых ее наличие будет мешать ходу их проведения. Для выполнения ремонтных работ подготовьте стандартный набор инструментов, после чего загоните автомобиль на смотровую яму или эстакаду. При наличие всего необходимого проделайте следующую последовательность действий:

  • В первую очередь необходимо в салоне автомобиля, сняв всю декоративную отделку, отсоединить от выключателя лампы блокировки дифференциала питающие провода (см. Замена выключателя ламы блокировки дифференциала).
  • Далее отсоедините от корпуса шестерен привода спидометра гибкий вал (см. Снятие корпуса шестерен привода спидометра).
  • Откручиваем болты крепления и отсоединяем от фланцев раздатки передний и задний карданные валы.

  • Ключом на девятнадцать откручиваем гайки болтов крепления эластичной муфты к фланцу коробки передач.
  • Теперь необходимо стянуть эластичную муфту, чтобы можно было вынуть болты. Для этого используем подходящий по наружному ее диаметру стягивающий хомут.

  • После чего вынимаем болты, проворачивая муфту таким образом, чтобы снимаемый болт располагался напротив впадины в левой стороне задней крышки коробки переключения передач.
  • Теперь приступаем к снятию раздатки. Установите под коробку регулируемую опору или подогнанный деревянный брус. После чего очерчиваем контур вокруг кронштейнов ее крепления к кузову, чтобы при последующей сборке установить примерно на то же место, тем самым исключив ее регулировку (центровку).
  • Откручиваем гайки крепления кронштейнов и снимаем коробку, опуская опору и сдвигая ее немного назад. Коробку снимаем вместе с промежуточным валом.

Теперь, когда раздаточная коробка на автомобиле Нива 2121 и 2131 снята, можно приступать к ее ремонту. Установку проводим в обратной последовательности. После того, как коробка будет установлена, ее необходимо отцентрировать, для этого:

  • Устанавливаем под задние колеса опоры, как-будто автомобиль установлен на землю.
  • Запускаем двигатель и включаем прямую передачу коробки передач. Постепенно увеличивая обороты двигателя, смотрим чтобы не было вибрации раздатки.
  • Если вибрация присутствует, то ослабляем гайки крепления кронштейнов раздатки и перемещаем ее. Таким образом добиваемся такого положения, при котором вибрации не будет.
  • Окончательно затягиваем гайки крепления кронштейнов.

Как снять раздаточную коробку ВАЗ-21213

Работу проводим на смотровой канаве или подъемнике.

В салоне автомобиля снимаем провода с выключателя контрольной лампы блокировки дифференциала, для этого:

Крестообразной отверткой отворачиваем четыре самореза крепления пластиковой крышки рычагов (пятый саморез – общий с креплением облицовки тоннеля пола).

Потянув, снимаем головку рычага переключения передач.

Аналогично снимаем головку рычага блокировки дифференциала

Снимаем с рычагов резиновые чехлы с пластиковой крышкой

Снимаем нижний резиновый чехол

Отсоединяем провода от выключателя контрольной лампы блокировки дифференциала

Отворачиваем пассатижами накидную гайку гибкого вала привода спидометра

Отсоединяем привод спидометра от раздаточной коробки

Для автомобиля ВАЗ-21214 отсоединяем разъем датчика скорости

Отсоединяем передний и задний карданные валы от раздаточной коробки (см. Снятие карданного вала).

Накидным ключом «на 19» отворачиваем гайку болта крепления эластичной муфты к фланцу коробки передач, удерживая болт ключом той же размерности.

Аналогично отворачиваем гайки двух других болтов.

Хомутом (под диаметр 135 мм) обжимаем эластичную муфту для того, чтобы можно было вынуть болты.

При отсутствии хомута большой длины используем два более коротких, вставив язычок одного в замок другого.

Вынимаем болты по одному: поворачиваем эластичную муфту так, чтобы болт выдвигался во впадину, расположенную на левой стороне задней крышки коробки передач.

Устанавливаем регулируемый упор под раздаточную коробку.

Чтобы после замены кронштейна подвески раздаточная коробка заняла прежнее положение, чертилкой (фломастером) обводим кронштейн по контуру.

Подставляем под раздаточную коробку регулируемую опору.

Головкой «на 13» отворачиваем две гайки крепления левого кронштейна к кузову

Накидным ключом «на 17» отворачиваем гайку крепления кронштейна подвески к раздаточной коробке

Опустив раздаточную коробку на регулируемой опоре, снимаем кронштейн подвески.

Правый кронштейн снимается аналогично, за исключением того, что на автомобиле ВАЗ- 21214 перед его снятием необходимо демонтировать тепловой экран, расположенный над каталитическим нейтрализатором.

Снимаем правый кронштейн (каталитический нейтрализатор при этом снятию не мешает).

Кронштейны подвески раздаточной коробки устанавливаем в обратной последовательности, сориентировав их по меткам

Опуская упор и сдвигая раздаточную коробку назад, снимаем ее вместе с промежуточным валом.

Раздаточную коробку можно снять и без промежуточного вала, отсоединив его крепление к фланцу ведущего вала раздаточной коробки

Устанавливаем раздаточную коробку в обратной последовательности. После установки ее необходимо отцентровать.

Для этого вывешиваем переднюю и заднюю оси автомобиля. Под балку заднего моста подставляем опоры так, чтобы задний мост принял такое же положение, в каком он находится, когда автомобиль стоит на колесах.

Включаем раздаточную коробку, запускаем двигатель, включаем прямую передачу коробки передач и увеличиваем обороты двигателя.

При возникновении вибрации раздаточной коробки останавливаем двигатель и ослабляем гайки крепления кронштейнов ее подвески.

Перемещая раздаточную коробку, добиваемся, устранения ее вибрации при работающем двигателе (для этого могут потребоваться регулировочные прокладки, которые устанавливаются между кронштейнами и кузовом).

В этом положении окончательно затягиваем гайки крепления кронштейнов подвески раздаточной коробки.

ВАЗ 21213 раздатка и её устройство, схема, центровка, снятие

Раздаточная коробка Нивы. Способы устранения вибрации

От легковых автомобилей ВАЗ машины семейства «Нива» отличаются постоянным полным приводом – у них два ведущих моста. Всего в трансмиссии у вазовского внедорожника есть три дифференциала – по одному на каждый мост и еще межосевой дифференциал.

1. Сальник; 2. Упорное кольцо переднего подшипника ведущего вала; 3. Крышка переднего подшипника; 4. Передний подшипник ведущего вала; 5. Передняя крышка раздаточной коробки; 6. Шестерня высшей передачи; 7. Ступица муфты включения передач; 8. Муфта включения передач; 9. Шестерня низшей передачи; 10. Картер раздаточной коробки; 11. Задний подшипник ведущего вала; 12. Ведущий вал; 13. Задняя крышка раздаточной коробки; 14. Промежуточный вал; 15. Задний подшипник промежуточного вала; 16. Задний подшипник корпуса дифференциала; 17. Установочное кольцо подшипника вала привода заднего моста; 18. Подшипник вала привода заднего моста; 19. Маслоотражатель сальника; 20. Фланец вала привода заднего моста; 21. Вал привода заднего моста; 22. Упорное кольцо подшипника; 23. Корпус дифференциала; 24. Шестерня привода заднего моста; 25. Сателлит; 26. Ось сателлитов; 27. Стопорное кольцо оси сателлитов; 28. Пружинная шайба; 29. Ведомая шестерня; 30. Стопорное кольцо подшипника корпуса дифференциала; 31. Муфта блокировки дифференциала; 32. Вал привода переднего моста; 33. Картер привода переднего моста; 34. Стопорное кольцо подшипника вала привода переднего моста; 35. Пружинная шайба подшипника дифференциала; 36. Передний подшипник корпуса дифференциала; 37. Ведомая шестерня привода спидометра; 38. Корпус привода спидометра; 39. Передний подшипник промежуточного вала; 40. Коробка передач; 41. Эластичная муфта; 42. Шарнир равных угловых скоростей; 43. Раздаточная коробка; 44. Регулировочные прокладки; 45. Кронштейн подвески раздаточной коробки; 46. Кронштейн задней подвески двигателя.

I. Включена высшая передача; II. Включена низшая передача; III. Включена низшая передача, дифференциал блокирован.

Раздаточная коробка «Нива» предназначена для распределения тяговых усилий между мостами, и работает по принципу 2-ступенчатой коробки передач.

Устройство раздаточной коробки ВАЗ Нива

Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.

Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

  • сам корпус;
  • вал привода переднего моста;
  • промежуточный вал;
  • ведущий вал;
  • шестерни;
  • подшипники;
  • корпус дифференциала;
  • сателлиты;
  • муфта блокировки дифференциала;
  • муфта переключения передач;
  • фланцы (для соединения с карданными валами);
  • сальники;
  • рычаги управления.

Раздаточная коробка Нива 21213

Модель ВАЗ-21213 – легковой автомобиль повышенной проходимости с постоянным полным приводом и блокировкой дифференциала. Марка 21213 является рестайлинговой версией первого вазовского внедорожника ВАЗ-2121. РК Нивы 21213 имеет три передачи:

  • первую – с передаточным числом 1,2;
  • вторую, пониженную – с числом 2,135;
  • нейтраль.

21213 комплектуется 4-ступенчатыми и 5-ступенчатыми коробками передач, и когда включена первая скорость раздатки, машина работает в стандартном режиме, передаточные числа в трансмиссии с 5-ст. КПП следующие:

  • 1 – 4,4;
  • 2 – 2,52;
  • 3 – 1,63;
  • 4 – 1,2;
  • 5 – 0,98.

При включении второго положения рычага раздаточной коробки (положение назад) передаточные числа меняются (понижаются):

  • 1 – 7,83;
  • 2 –4,48;
  • 3 – 2,90;
  • 4 – 2,14;
  • 5 – 1,75.

По обычным дорогам на раздатке постоянно включена первая передача, рычаг управления раздаточной коробкой (понижающим редуктором) выдвинут вперед. Нейтральная передача РК разъединяет трансмиссию, и в таком положении автомобиль не едет, нейтраль есть также и в КПП.

Часто автомобилистами задается вопрос – зачем нужна нейтральная передача в раздаточной коробке. Нейтраль используется при подключении к трансмиссии дополнительных агрегатов, например, механической лебедки, в этом случае должна быть еще установлена коробка отбора мощности.

Раздаточная коробка Нива 21214

На автомобилях «Нива» (за исключением Chevrolet Niva) применяется два основных типа раздаточных коробок:

  • 21213 (модификации 21213-1800020-01 и 21213-1800020-02):
  • 21214 (модификации 21214-1800020-01, 21214-1800020-02, 21214-1800020-10).

Между собой раздатки имеет практически одинаковую конструкцию – на РК 21214 дополнительно имеется привод датчика скорости.

Раздаточная коробка Нива Шевроле

Раздатка автомобиля ВАЗ 2123 принципиально имеет такое же устройство, что и узел 21213/21214, но у «Шеви Нивы»:

  • иной механизм управления (с одним рычагом);
  • установлена дополнительная опора (на простой «Ниве» РК крепится на двух опорах, на авто ВАЗ 2123 – на трех опорах).

Неисправности раздаточных коробок ВАЗ

Раздатка на Ниве является достаточно надежным узлом, проблемы с ремонтом в самом механизме возникают в основном из-за недостаточного уровня масла в РК – если по каким-либо причинам масло вытекло, происходит интенсивный износ всех деталей. Среди часто возникающих неисправностей можно отметить:

  • вибрацию по кузову на различных скоростях при движении авто;
  • вибрацию в момент трогания автомашины с места;
  • шум в раздатке во время пробуксовки или вхождения автомобиля в поворот;
  • тугое включение повышенной или пониженной передачи, затрудненное включение блокировки.

Вибрация

Вибрация по кузову – основная «болезнь» Нивы, она часто возникает из-за неправильной центровки раздаточной коробки. Чаще всего вибрация бываеет на машинах ВАЗ 21213/21214, так как крепится РК только на двух опорах по бокам корпуса, на Chevrolet Niva раздаточная коробка уже устанавливается на трех опорах. Но прежде чем начать регулировку положения раздатки, следует проверить состояние других деталей ходовой части – возникать вибрация может и по другим причинам:

  • плохо закреплены карданные валы;
  • не отбалансированы колеса;
  • есть люфт в крестовинах кардана (особенно на вибрацию влияют люфты в крестовинах заднего карданного вала);
  • вибрирование идет от самого двигателя.

Вибрация при трогании с места на Ниве также может происходить по следующим причинам:

  • раскрутилось крепление установочных опор раздатки;
  • порвалась резина на самих опорах РК.

Центровка раздаточной коробки

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

  • вывешивают машину на подъемнике;
  • ослабляют крепление раздатки;
  • запускают двигатель;
  • включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
  • без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Раздатка сама центруется по местам, остается только затянуть крепления опор.

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

  • ослабляем все четыре крепления опор раздатки;
  • закрепляем один конец проволоки на резиновой муфте карданного вала;
  • крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
  • вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
  • задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.

Устранение вибрации с помощью дополнительных крепежей

Установка третьей опоры РК на автомобилях ВАЗ 21213/21214 позволяет уменьшить уровень вибрации раздатки, с этой опорой проще произвести центровку раздаточной коробки. Деталь можно приобрести в автомагазинах или изготовить ее самостоятельно. В комплекте готового изделия идут три длинных шпильки (для модели 2121), для установки третьей опоры на этой машине необходимо будет вывернуть короткие шпильки из корпуса раздатки и установить новые шпильки из комплекта. Ремонт производим следующим образом:

  • демонтируем в салоне переднее сиденье пассажира;
  • снимаем облицовку тоннеля пола;
  • в салоне отодвигаем ковролин, закрывающий кузовной усилитель (спереди рычага ручного тормоза);
  • снимаем раздаточную коробку (как вариант, ее можно просто вывесить, но со снятием монтаж третьей опоры делать удобнее);
  • крепим на корпусе РК кронштейн новой опоры;
  • устанавливаем раздаточную коробку на место, центруем ее в оптимальном положении, крепим боковые опоры;
  • совмещаем третью опору с кузовом, просверливаем в днище два отверстия;
  • с помощью шайб, болтов и гаек (из комплекта) крепим опору к днищу кузова.

Более эффективно устраняется вибрация за счет установки под раздатку подрамника. Такое приспособление также можно изготовить своими руками или купить готовое изделие в автомагазине.

Для того чтобы установить подрамник, следует снять раздаточную коробку. Производить такую работу удобнее на яме, ремонт выполняем следующим образом:

  • оставляем машину на нейтральной передаче;
  • отсоединяем от раздатки карданный вал, желательно пометить фланец кардана и РК, чтобы при установке установить карданный вал по меткам – таким образом, исключается появление лишних вибраций;
  • демонтируем кронштейн крепления глушителя;
  • снимаем траверс КПП;
  • поддомкрачиваем раздатку, снимаем боковые крепления РК;
  • места посадки подрамника к кузову обрабатываем мовилем;
  • насаживаем подрамник на шпильки коробки передач;
  • размечаем места крепления подрамника на лонжеронах, сверлим отверстия, наживляем болты на кузове;
  • затягиваем все крепления, кроме самих опор раздатки;
  • производим центровку РК;
  • окончательно затягиваем опоры раздаточной коробки.

Следует отметить, что установка дополнительной опоры или подрамника на РК не всегда приводит к желаемому эффекту, в некоторых случаях вибрация только увеличивается.

Снятие раздатки Нива

Чтобы выполнить ремонт раздаточной коробки на автомобиле ВАЗ 21213 (21214), узел предварительно необходимо снять. Снятие производим в следующем порядке:

  • в салоне демонтируем пластмассовую накладку рычагов КПП и РК;
  • отворачиваем набалдашники рычагов переключения раздатки, снимаем под ними кожух;
  • отсоединяем трос спидометра, для РК 21214 нужно будет отсоединить дополнительно еще датчик скорости;
  • разворачиваем болты с гайками крепления эластичной муфты переднего и заднего карданных валов, для того чтобы вынуть болты, карданы необходимо проворачивать – вынимаются они по одному в одном определенном положении вала;
  • под раздатку устанавливаем домкрат (или другой упор), отмечаем места, где крепились боковые опоры РК. Делается это для того, при установке центровку раздаточной коробки свести к минимуму;
  • отворачиваем 4 гайки крепления РК к коробке передач;
  • откручиваем 4 крепления опор РК к кузову автомобиля;
  • теперь остается только демонтировать раздаточную коробку.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Установка раздатки на ниву 2121

Снятие

Установите автомобиль над смотровой канавой или на подъемник. Опустите рычаг стояночного тормоза и установите рычаги переключения передач раздаточной коробки и коробки передач в нейтральное положение. Снимите облицовку обивки кожуха пола, крышку люков рычагов и рукоятки с рычагов.

Отсоедините гибкий вал привода спидометра от раздаточной коробки и провода от датчика контрольной лампы блокировки дифференциала. Проворачивая карданные вазы, отсоедините фланцы карданных валов от валов раздаточной коробки.

Отверните гайки 3 (рис. 3-40) болтов крепления кронштейнов 1 подвески (опор) раздаточной коробки и снимите ее вместе с кронштейнами и прокладками 5, которые установлены под кронштейнами. Пометьте каждую прокладку так чтобы можно было поставить их на место в прежнем количестве.

Рис. 3-40. Крепление раздаточной коробки на автомобиле: 1 — кронштейн подвески раздаточной коробки; 2 — пробка заливного отверстия; 3 — гайка крепления кронштейна подвески; 4 — пробка сливного отверстия; 5 -регулировочные прокладки

Установка и центрирование

Установку и центрирование раздаточной коробки проводите в следующем порядке:

  • убедитесь в правильной установке подушек подвески двигателя в кронштейнах (центрирующие шайбы подушек передней подвески двигателя должны входить в соответствующие отверстия боковых кронштейнов);
  • установите раздаточную коробку на автомобиль, не затягивая полностью гайки 4 и 5 (рис. 3-41) крепления кронштейнов подвески раздаточной коробки;
  • перемещая раздаточную коробку вдоль и поперек кузова, а также в вертикальном направлении, найдите такое ее положение, при котором фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи будут на одном уровне, параллельны и зазор между ними минимальный; валы раздаточной коробки при этом должны быть расположены параллельно днищу кузова;
  • установив ранее снятые регулировочные прокладки под кронштейны подвески (опоры), затяните полностью гайки крепления кронштейнов подвески раздаточной коробки;
  • присоедините к валам раздаточной коробки передний и задний карданные валы; присоедините гибкий вал к приводу спидометра, а провода к датчику контрольной лампы блокировки дифференциала.

Рис. 3-41. Схема установки раздаточной коробки: 1 — болты крепления фланцев промежуточного карданного вала и ведущего вала раздаточной коробки; 2 — раздаточная коробка; 3 — регулировочные прокладки; 4 — гайки крепления раздаточной коробки к кузову; 5 — гайки крепления кронштейнов подвески раздаточной коробки на осях

При замене раздаточной коробки или смене четырехступенчатой коробки передач на пятиступенчатую и наоборот, а также при «осадке» задней подвески двигателя, вызвавшей вибрацию раздаточной коробки, необходимо подобрать и установить новую толщину прок падок 5 (см. рис. 3-40).

Порядок подбора регулировочных прокладок следующий:

  • убедитесь в правильной установке подушек подвески двигателя в коонштейнах (см. главу «Снятие и установка двигателя»);
  • разъедините фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи;
  • ослабьте гайки крепления опор раздаточной коробки к кузову, уберите регулировочные прокладки и, перемещая раздаточную коробку вдоль и поперек кузова, а так же в вертикальном направлении, найдите такое ее положение, при котором разъединенные фланцы будут на одном уровне, параллельны и зазор между ними минимальный, а валы раздаточной коробки расположены параллельно днищу кузова;
  • образовавшийся зазор между полом кузова и опорами заполните необходимым количеством прокладок,
  • совместите центрирующие пояски фланцев, не создавая натяга в опорах раздаточной коробки и двигателя и, удерживая раздаточную коробку в этом положении, заверните ранее ослабленные гайки крепления опор раздаточной коробки;
  • вставьте и закрепите болты крепления фланцев раздаточной коробки и промежуточного вала; если болты проходят свободно в отверстия фланцев, то центровка проведена правильно, в противном случае операции по совмещению фланцев повторите.

Инструкция по установке подрамника Нива-Комфорт на автомобиль Нива Ваз 2121, 21213, 21214, 21218, 2131, Урбан и всех ее модификаций.

Видео


Инструкция

1. Поставить в нейтральное положение коробку скоростей и раздатку, обеспечив тем самым свободное вращение промежуточного вала.
2. Открутить гайки крепления эластичных опор раздатки на ее осях (М10, гаечный ключ на 17) и болт крепления эластичной опоры коробки к ее кронштейну (М10).

3.Открутить и снять щиток тепловой защиты катализатора, (если такой имеется) на Нивах до 2008 года. Обрезать, как показано на фото.

4. Открутить опоры раздатки от кузова и снять их с осей.
5. Открутить от кузова кронштейн опоры коробки и снять его.

6. Открутить от КПП эластичную опору и снять ее, (в последующем будет использована в качестве третей опоры для раздатки).

7. Открутить на задней крышке раздатки две гайки на уровне крепления кронштейна третьей опоры и срубить ребро, расположенное между этими гайками, обеспечив плотное прилегание кронштейна к крышке.

На нивах год выпуска после 2008 г. Расположения катализатора (как на фото)

8. Снимаем кронштейн хомута катализатора и отрезаем как показано на фото.

9. Таким образом на месте крепления кронштейна остаётся его часть.

10. На раздатке двумя гайками закрепляем кронштейн третьей опоры.

11. На освободившиеся шпильки в кузове закрепить полосы с установленными на них эластичными опорами (при этом опоры к пластинам не притягивать) Перед установкой обработать днище мастикой.

12. На моделях до 2008 г. кронштейн не снимать. Открутить нижнюю гайку крепления кронштейна на коробке, на котором закреплен хомут приемной трубы глушителя к коробке скоростей.

13.На эластичных опорах раздатки, со стороны противоположной поверхности их крепления, сделать срез 5 мм параллельно этой поверхности, уменьшив тем самым их высоту для сохранения клиренса автомобиля. (Если данные опоры не идут в комплекте).

14.Опоры одеваются на раздатку таким образом, чтобы их крепежные отверстия, выполненные несимметрично, были смещены в сторону корпуса раздатки (или стрелками к раздатке).

15.Приподнять раздатку любым способом, например как на фото. установить раму на две освободившиеся шпильки крепления опоры коробки и болт крепления кронштейна хомута глушителя. Закрепить раму гайками.

16. Установить раму на две освободившиеся шпильки крепления опоры коробки и болт крепления кронштейна хомута глушителя. Закрепить раму гайками.

17. Приподнимая раму за переднюю ее часть вместе с установленной на ней свободно раздаткой (например, домкратом), совместить отверстия на раме с отверстиями в боковых опорах, установленных на полосах. (Домкрат устанавливать только под переднюю часть подрамника).

18. Вставить в совмещенные отверстия болты (М10) и отпустить раму.

19.Затянуть гайки крепления опор с полосами и гайки на вставленных в них болтах.

20.Установить третью опору на раздатку. Поставить КПП И РК в нейтральное положение, после чего завести двигатель и про газовать.

21. В случае несовпадения кронштейна и опоры, доработать как показано на фото.

22. Вставить в опору болт, соединяющий ее с кронштейном на раздатке (М10) и затянуть.

23. Закрепить опоры раздатки на раме (болты М8) (В том случае, если расстояние между опорами раздатки и днищем кузова будет недостаточно (происходит их касание с днищем при колебании рамы), допускается установка прокладок между боковыми опорами и полосами, к которым они крепятся).

24. Установить щиток тепловой защиты на Нивах до 2008 г.

Купить подрамник для нивы Вы можете в нашем магазине

Схема установки раздаточной коробки

1 – шпилька крепления фланцев промежуточного карданного вала и ведущего вала раздаточной коробки;
2– регулировочные прокладки;
3– гайки крепления раздаточной коробки к кузову;
4– гайки крепления кронштейнов подвески раздаточной коробки на осях

1. Убедитесь в правильной установке подушек подвески двигателя в кронштейнах (центрирующие шайбы подушек передней подвески двигателя должны входить в соответствующие отверстия боковых кронштейнов) и плотном прилегании опор раздаточной коробки к днищу кузова. При необходимости отрихтуйте поверхность кузова под опорами.
2. Установите раздаточную коробку на автомобиль, не затягивая полностью болты 4 и 5 крепления кронштейнов подвески раздаточной коробки (см. рис. Схема установки раздаточной коробки).
3. Перемещая раздаточную коробку вдоль и поперек, а также в вертикальном направлении, найдите такое положение, при котором фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи будут на одном уровне, параллельны и зазор между ними минимальный. Валы раздаточной коробки при этом должны быть расположены параллельно днищу кузова.
4. Установив ранее снятые регулировочные прокладки под кронштейны подвески (опоры), затяните полностью гайки крепления кронштейнов подвески раздаточной коробки.
5. Присоедините к валам раздаточной коробки передний и задний карданные валы; присоедините гибкий вал к приводу спидометра, а провода к датчику контрольной лампы блокировки дифференциала.
6. При замене раздаточной коробки, а также при «осадке» задней подвески двигателя, вызвавшей вибрацию раздаточной коробки, необходимо подобрать и установить новую толщину прокладок 5 (см. рис. из п.8).

Порядок подбора регулировочных прокладок

1. Убедитесь в правильной установке подушек подвески двигателя в кронштейнах (см. подраздел 2.2).
2. Разъедините фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи.
3. Ослабьте гайки крепления опор раздаточной коробки к кузову, уберите регулировочные прокладки и, перемещая раздаточную коробку вдоль и поперек кузова, а также в вертикальном направлении, найдите такое ее положение, при котором разъединенные фланцы будут на одном уровне, параллельны и зазор между ними минимальный, а валы раздаточной коробки расположены параллельно днищу кузова.
4. Образовавшийся зазор между полом кузова и опорами заполните необходимым количеством прокладок.
5. Совместите центрирующие пояски фланцев, не создавая натяга в опорах раздаточной коробки и двигателя и, удерживая раздаточную коробку в этом положении, заверните ранее ослабленные гайки крепления опор раздаточной коробки.
6. Вставьте и закрепите болты крепления фланцев раздаточной коробки и промежуточного вала; если болты проходят свободно в отверстия фланцев, то центровка проведена правильно, в противном случае операции по совмещению фланцев повторите.

Ремонт раздатки ваз 2121 своими руками видео

Первое что нужно сделать с новой машиной это её перебрать.
Поменять все жидкости, расходники, и починить всё что плохо сделано.
Результат ТО меня не особо порадовал, т.к. в этом машине есть всего 2 вещи в которые не нужно лезть. Это кузов и коробка:)))) ВСЁ все остальное нужно делать!
Ну да ладно, чего еще я мог ждать от 27-летней машины:))))
В общем поменял все
— масла,
— фильтра,
— антифриз,
— пару крестовин,
— все амортизаторы,
— ступицу левую переднюю,
— пыльники,
— сальники,
— перебрал раздатку,
— вывел сапуны заднего моста и раздатки под капот.

На всё — провсё ушло 20 000 рублей. 12 000 запчасти 8 000 работа.

С раздаткой вообще интересный случай:) подшипники в хлам, масло вообще как жиле.
Короче делать! а раз делать то делать хорошо. Подшипники ставить 2-х рядные. А раз менять на 2-х рядные то и крышки менять переднюю и заднюю. Лучшее враг хорошего, но решил поменять:) А раз всё сняли, то заодно и 3-ю опору сделал.

На десерт оставил мосты (когда блокировку буду ставить, тогда их сделаю, а делать есть что:)
И совсем на десерт капиталка движки:))) (работает ровно, хорошо, но масло выдавливает жуть как, пока поезжу, гляну как будут себя вести)

Разборка

Промойте раздаточную коробку и слейте масло.

Закрепите раздаточную коробку на стенде для разборки и ослабьте гайки крепления фланцев на ведущем валу и на валах привода переднего и заднего мостов.

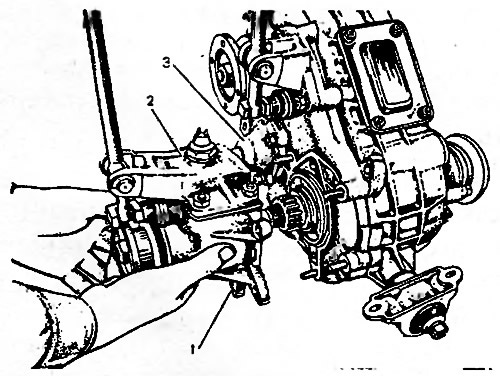

Отверните гайки крепления и снимите картер 1 (рис. 3-42) привода переднего моста в сборе с крышкой 2, рычагом, вилкой, муфтой блокировки дифференциала и с валом привода переднего моста. Снимите корпус 3 привода спидометра в сборе с ведомой шестерней привода спидометра.

Рис. 3-42. Снятие картера привода переднего моста: 1 – картер привода переднего моста; 2 – крышка картера; 3 – корпус привода спидометра

Сняв стопорную шайбу 8 (рис. 3-39) выньте ось 10 и снимите рычаг 11 блокировки дифференциала. Затем снимите крышку 7 картера привода переднего моста и выньте пружину и шарик фиксатора 19. Отверните стопорный болт 3 вилки 1 блокировки дифференциала и выньте шток 6, вилку 1 и муфту 2 блокировки.

Снимите заднюю крышку 31 (рис. 3-38) в сборе с валом привода заднего моста следя за тем, чтобы не повредить уплотнительную прокладку. Затем снимите фланцы 12 с ведущего вала и валов привода переднего и заднего мостов.

Снимите установочные кольца подшипников валов привода переднего и заднего мостов. Выньте вал 11 (рис. 3-38) привода переднего моста из картера вместе с подшипником 8, упорным кольцом и маслоотражателем 9. Выньте вал привода заднего моста из задней крышки 31 вместе с подшипником 36, упорным кольцом и маслоотражателем.

Снимите крышку 21 переднего подшипника ведущею вала и крышку смотрового люка.

Снимите кронштейн 13 (рис. 3-39) рычага переключения передач в сборе с рычагом. Затем, сняв стопорную шайбу, выньте ось и снимите рычаг 14.

Отверните стопорный болт вилки 17 переключения передач и осторожно, закрыв пальцем гнездо фиксатора выньте шток 12 и детали фиксатора.

Снимите переднюю крышку 4 (рис. 3-43) вместе с дифференциалом, затем установочное кольцо подшипника дифференциала и выньте из передней крышки подшипник в сборе с дифференциалом.

Рис. 3-43. Снятие передней крышки раздаточной коробки: 1- промежуточный вал; 2 – ведущий вал; 3 – дифференциал; 4 – передняя крышка

Снимите установочные кольца с задних подшипников ведущего и промежуточного валов и выньте из картера раздаточной коробки оба вала — ведущий и промежуточный.

Зажав в тиски ведущий вал, снимите упорное кольцо и задний подшипник 11 (рис. 3-44), используя универсальный съемник. Снимите с ведущего вала шестерню 9 низшей передачи вместе с втулкой 10, муфту 8 переключения передач, ступицу 7 муфты, шестерню 6 высшей передачи.

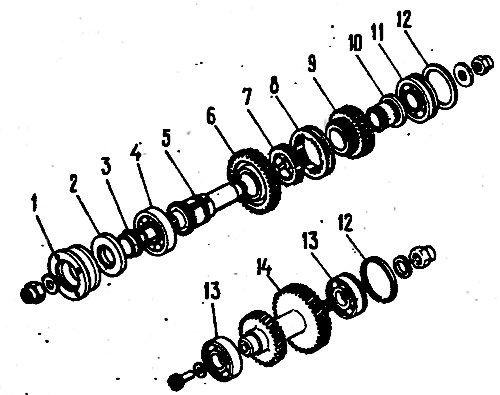

Рис. 3-44. Детали ведущего и промежуточного валов: 1 – фланец; 2 – сальник; 3 – упорное кольцо подшипника, 4 – передний подшипник; 5 – ведущий вал; 6 – шестерня высшей передачи; 7 – ступица; 8 – муфта; 9 – шестерня низшей передачи; 10 – втулка: 11 – задний подшипник; 12 – установочное кольцо подшипника; 13 – подшипник промежуточного вала; 14 – промежуточный вал

Разберите дифференциал, для чего:

  • снимите стопорное кольцо 1 (рис. 3-45) и пружинную шайбу 2 переднего подшипника;
  • снимите задний и передний подшипники с корпуса дифференциала (рис. 3-46), используя универсальный съемник и упор 67.7853.9559;
  • твернув бол гы корпуса дифференциала, разъедините корпус;
  • снимите ведомую шестерню дифференциала;
  • снимите стопорные кольца 8 (рис. 3-45) и пружинную шайбу 14, затем выпрессуйте ось сателлитов и снимите сателлиты и шестерни привода ведущих мостов с опорными шайбами.

Рис. 3-45. Детали дифференциала раздаточной коробки: 1 – стопорное кольцо; 2 – пружинная шайба; 3 -установочное кольцо подшипника; 4 – подшипники корпуса диф-ференциала; 5 – ведомая шестерня; 6 -передний корпус дифференциала; 7 – шестерня привода переднего моста; 8 – стопорное кольцо оси сателлитов; 9 – сателлит; 10 – задний корпус дифференциала; 11, 15 – опорная шайба; 12 – шестерня привода заднего моста; 13 – ось сателлитов; 14 – пружинная шайба

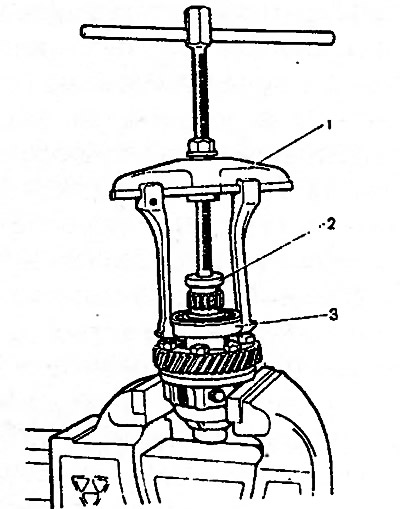

Рис. 3-46. Спрессовка подшипника с корпуса дифференциала: 1 – съемник А.40005/1/6; 2 – упор 67.7853.9559; 3 – подшипник

Выпрессуйте изношенные или поврежденные сальники из картера привода переднего моста, из крышки переднего подшипника и из задней крышки. Отверните гайки с осей подушек подвески и снимите кронштейны в сборе.

Сборка раздаточной коробки проводится в последовательности обратной разборке с учетом следующего:

  • осевой зазор каждой шестерни привода мостов должен составлять 0-0,10 мм, а момент сопротивления вращению шестерен не должен превышать 14,7 Н·м (1,5 кгс·м). При увеличенном зазоре замените опорные шайбы другими, большей толщины; если указанный зазор не удается получить при установке опорных шайб наибольшей толщины, шестерни замените новыми ввиду их чрезмерного износа;
  • ведущий и промежуточный валы устанавливаются в картер раздаточной коробки одновременно (см. рис. 3-47);
  • напрессовку подшипников на корпус дифференциала производите оправкой 67.7853.9558 (см. рис. 3-48);
  • рабочие поверхности сальников перед установкой в крышки и картеры смажьте смазкой ЛИТОЛ-24;
  • резьбовые соединения затягивайте моментами указанными в приложении 2;
  • при обжатии гаек валов раздаточной коробки пользуйтесь оправкой 67.7820.9520 (см. рис. 3-49).

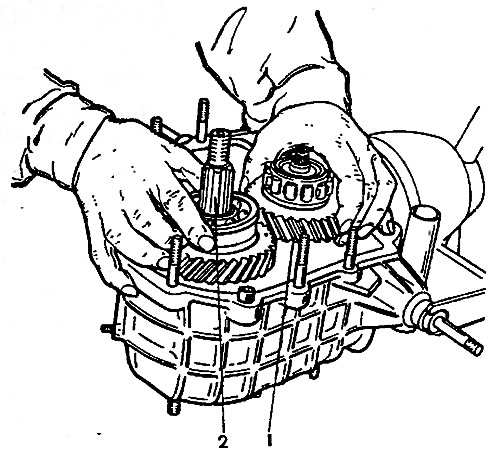

Рис. 3-47. Установка в картер ведущего и промежуточного валов: 1 – промежуточный вал; 2 – ведущий вал

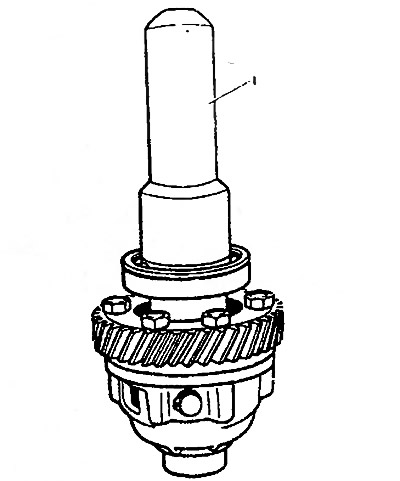

Рис. 3-48. Напрессовка подшипника на корпус дифференциала: 1 – оправка 67.7853.9558

Рис. 3-49. Обжатие гайки крепления фланца вала привода заднего моста: 1 – оправка 67.7820.9520; 2 – фиксатор фланца

После сборки залейте масло в раздаточную коробку до нижней кромки заливного отверстия.

Разборку раздаточной коробки на автомобиле Ваз 2121 и Нива 2131 выполняют для ее последующего ремонта, замены вышедших из строя элементов. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

  • Отсоедините и снимите с фланца коробки промежуточной вал.
  • Слейте масло из редуктора.

  • Теперь нам необходимо ослабить затяжку гайки крепления фланца ведущего вала. Для этого закручиваем два болта и фиксируем фланец от проворачивания с помощью монтажной лопатки, после чего торцовой головкой с удлинителем ослабляем затяжку гайки. Аналогично ослабляем затяжку гаек остальных фланцев.
  • Снимите привод переднего моста и если необходимо выполните его разборку и ремонт.

  • Снимите ось рычага дифференциала. Для этого поддеваем небольшой плоской отверткой стопорную шайбу и вынимаем ось рычага со своего посадочного места. Если ось трудно идет, то выбиваем ее молотком и подходящей по диаметру оправкой.

  • Теперь можно снять рычаг дифференциала и его пластиковые втулки.
  • Выкрутите выключатель лампы блокировки дифференциала.
  • После чего снимите со штока вилки блокировки пружину рычага.
  • Снимите заднюю крышку раздаточной коробки.

  • Теперь нам необходимо снять кронштейн переключения передач. Для этого торцовой головкой на тринадцать откручиваем две гайки крепления кронштейна и снимаем его в сборе с рычагом переключения.
  • Снимите крышку переднего подшипника.

  • Снимите смотровой лючок, открутив четыре гайки его крепления. На стыке расположена уплотнительная прокладка.

  • Далее внутри люка ключом на десять откручиваем болт крепления вилки к штоку, при этом, чтобы не выскочили шарик с пружиной, прикрываем отверстие пальцем и вытаскиваем плоскогубцами шток.

  • После того, как вы вытащите шток, шарик упадет через боковое отверстие, а пружину извлекаем со своего посадочного гнезда с помощью пинцета.

  • Вытаскивая шток дальше, снимаем вилку муфты переключения передач и дистанционную пластиковую втулку.

  • Отверстие в корпусе под шток блокировки дифференциала уплотнено резиновым кольцом, поддев его отверткой, снимаем.

  • Теперь нам необходимо открутить гайки задних подшипников ведущего и промежуточного валов. Для этого небольшим керном и молотком расконтриваем стопорную шайбу гайки и удерживая валы между собой от проворачивания, откручиваем одну из гаек.

  • Снимаем гайку и расположенную под ней шайбу.
  • И откручиваем гайку второго вала, предварительно зафиксировав его от проворачивания, ввернув два болта во фланец и вставив между них небольшую монтажную лопатку.

  • Снимаем гайку и шайбу, после чего фланец и упорное кольцо подшипника.
  • Далее откручиваем оставшиеся гайки передней крышки раздаточной коробки.

  • Снимаем переднюю крышку в сборе с дифференциалом и его подшипником, а так же расположенную под ней уплотнительную прокладку.

  • Теперь плоскогубцами снимаем установочное кольцо переднего подшипника дифференциала и разъединяем его от крышки.
  • Вынимаем из передней крышки наружное кольцо переднего подшипника промежуточного вала. Если оно туго идет, выбиваем его выколоткой подходящего диаметра.
  • Выполните снятие подшипника и последующую разборку дифференциала.

  • Снимите ведущий и промежуточный валы. Для этого снимаем установочные кольца их подшипников.
  • Если необходимо, выполните разборку валов.

На этом ремонтные работы по разборке раздаточной коробки на автомобиле Ваз 2121 и Нива 2131 завершены. Проведите нужный ремонт, после чего собираем коробку в обратной последовательности.

Снятие раздатки ваз 2121

Схема установки раздаточной коробки

1 – шпилька крепления фланцев промежуточного карданного вала и ведущего вала раздаточной коробки;
2– регулировочные прокладки;
3– гайки крепления раздаточной коробки к кузову;
4– гайки крепления кронштейнов подвески раздаточной коробки на осях

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Убедитесь в правильной установке подушек подвески двигателя в кронштейнах (центрирующие шайбы подушек передней подвески двигателя должны входить в соответствующие отверстия боковых кронштейнов) и плотном прилегании опор раздаточной коробки к днищу кузова. При необходимости отрихтуйте поверхность кузова под опорами.
2. Установите раздаточную коробку на автомобиль, не затягивая полностью болты 4 и 5 крепления кронштейнов подвески раздаточной коробки (см. рис. Схема установки раздаточной коробки).
3. Перемещая раздаточную коробку вдоль и поперек, а также в вертикальном направлении, найдите такое положение, при котором фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи будут на одном уровне, параллельны и зазор между ними минимальный. Валы раздаточной коробки при этом должны быть расположены параллельно днищу кузова.
4. Установив ранее снятые регулировочные прокладки под кронштейны подвески (опоры), затяните полностью гайки крепления кронштейнов подвески раздаточной коробки.
5. Присоедините к валам раздаточной коробки передний и задний карданные валы; присоедините гибкий вал к приводу спидометра, а провода к датчику контрольной лампы блокировки дифференциала.
6. При замене раздаточной коробки, а также при «осадке» задней подвески двигателя, вызвавшей вибрацию раздаточной коробки, необходимо подобрать и установить новую толщину прокладок 5 (см. рис. из п.8).

Порядок подбора регулировочных прокладок

1. Убедитесь в правильной установке подушек подвески двигателя в кронштейнах (см. подраздел 2.2).
2. Разъедините фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи.
3. Ослабьте гайки крепления опор раздаточной коробки к кузову, уберите регулировочные прокладки и, перемещая раздаточную коробку вдоль и поперек кузова, а также в вертикальном направлении, найдите такое ее положение, при котором разъединенные фланцы будут на одном уровне, параллельны и зазор между ними минимальный, а валы раздаточной коробки расположены параллельно днищу кузова.
4. Образовавшийся зазор между полом кузова и опорами заполните необходимым количеством прокладок.
5. Совместите центрирующие пояски фланцев, не создавая натяга в опорах раздаточной коробки и двигателя и, удерживая раздаточную коробку в этом положении, заверните ранее ослабленные гайки крепления опор раздаточной коробки.
6. Вставьте и закрепите болты крепления фланцев раздаточной коробки и промежуточного вала; если болты проходят свободно в отверстия фланцев, то центровка проведена правильно, в противном случае операции по совмещению фланцев повторите.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
