Снятие и замена торпеды (передней панели) на ВАЗ 2110, 2111, 2112

Сейчас мы покажем как снять торпеду и произвести её замену на ВАЗ 2110, 2111, 2112. Эта работа осуществляется своими руками без использования специальных инструментов. Нужны лишь крестовая отвертка, ключи с головкой на 10″ и время на проведение работ.

Основные причины замены передней панели:

Внешний вид — вы хотите заменить старую, поцарапанную или испорченную панель на новую.
Шумоизоляция — для этого придется снять торпеду чтобы провести работы по шумо, звуко, вибро изоляции салона.
Проблема при работе воздуховодов.

Рекомендуем разбирать комплектующие с напарником, а также помечать или запоминать подключения проводов.

Прежде всего нужно отсоединить минусовую клемму от аккумулятора, далее снимаем облицовочный кожух вала рулевого управления, снимаем руль и выключатель зажигания. После этого приступаем к разборке торпеды.

Итак, ниже приведена инструкция по снятию и замене передней панели на ВАЗах 2110, 2111, 2112 на фото.

Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.

Далее снимаем крышки с обеих сторон.

Снимаем заглушку возле ручника.

Откручиваем шурупы слева и справа центрального тоннеля.

Откручиваем саморезы сзади центрального тоннеля.

Снятие пластика центрального тоннеля.

Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.

Снимаем чехол ручки кпп.

Гаечным ключом откручиваем воздуховод обогрева салона.

Откручиваем крепления центральной панели спереди.

Откручиваем крепления центральной панели сзади.

Окончательно снимаем панель.

Свинчиваем саморезы бардачка.

Осуществляем снятие бардачка.

Отсоединяем провода подсветки бардачка.

Откручиваем шурупы внутри пространства на месте бардачка.

Откручиваем оставшиеся саморезы по сторонам торпеды.

Откручиваем болты торпеды следующим образом как на фото.

Откручиваем гайку на торпеде под воздуховодом.

Спускаем торпеду со шпилек.

Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.

Так выглядит снятая и отключенная торпеда.

Как вы заметили, если действовать по нашей инструкции, то процесс упрощается в разы. Вам по силам осуществить снятие торпеды ВАЗ 2110, 2111, 2112 своими руками, но лучше это делать с помощником.

Как снять торпеду на ВАЗ-2110

Решились самостоятельно заняться тюнингом салона своей «десятки» и заменить торпеду, тогда следует иметь представление о том, как следует снимать панель приборов.

↑ Порядок снятия торпеды с ВАЗ-2110

Снимать торпеду с ВАЗ-2110 удобнее вдвоем. Прежде всего нужно убрать все лишнее из салона автомобиля.

↑ Снимаем рулевое колесо

Для снятия рулевого колеса поддеваем отверткой и снимаем пластиковую накладку (крепится на штифтах).
Далее снимаем кнопку сигнала, крепящуюся двумя саморезами.
Откручиваем гайку на 24, удерживающую руль.
Вытягиваем покачивая на себя рулевое колесо.
Снимаем переключатель поворота и отсоединяем от него колодку разъема.
Аналогичным образом снимаем включатель управления дворниками и отсоединяем колодку разъема.

↑ Снимаем приборную панель

Регулировкой руля опускаем шток руля в нижнее положение.
Снимаем рамку приборного щитка предварительно вывернув 4 крепежных самореза.
Перевернув рамку метим маркером разъемы и выключатели, после чего отсоединяем колодки.
Отворачиваем 2 винта приборной панели и выворачивая вынимаем ее.
На обратной стороне приборной панели имеется два разъема (белый и красный). Отсоединяем их и вынимаем приборную панель.

↑ Снимаем бардачок и блок предохранителей

Выкручиваем саморезы и сжимая защелки и нажимая вниз вынимаем бардачок.
Откручиваем крепеж и вынимаем блок предохранителей. Помечаем маркером разъемы и отсоединяем их от жгутов.

↑ Разборка консоли и тонеля

Снимаем боковые крышки консоли, расположенные в ногах пассажира и водителя.
Снимаем обшивку рычага к.п.п.
Вытаскиваем пепельницу.
Убираем заглушку под ручным тормозом.
Отсоединяем штекеры прикуривателей, стеклоподъемников и подогрева сидений.
Уводим вниз замки ремней безопасности и снимаем панель между пассажиром и водителем.
Снимаем устройство гидрокоррекции фар и регулятор яркости приборной панели.
Откручиваем гайки крепления тонеля.
Снимаем магнитолу и блок управления отоплением, маркируя и отсоединяя разъемы.
Вынимаем центральный тонель.

↑ Снимаем верхнюю часть торпеды

Снимаем обшивочные панели выше торпеды с двух сторон. Это лучше делать при помощи двух ножей.
Откручиваем гайки крепления верхней части торпеды.
Выкручиваем саморезы крепления нижней части торпеды.
Отсоединяем крепление диагностического разъема.
Заводим жгуты проводов за Торпеду чтобы не мешали и снимаем торпеду.

↑ Как снять торпеду на ВАЗ-2110 старого образца видео

Как снять торпеду на ваз 2110 своими руками

Владельцы ВАЗ 2110 обращают внимание не только на своевременное техническое обслуживание, исправность автомобилей. Внешний вид, отделка салона, панель приборов играют не последнюю роль. Иногда возникает необходимость разборки передней внутренней облицовки машины. Статья поможет автолюбителям самостоятельно снять, заменить отдельные элементы, изменить интерьер, торпеды авто ВАЗ 2110, выполнить необходимые ремонтные, профилактические работы.

Разновидности торпед на ВАЗ 2110

Автозавод ВАЗ выпускает целый ряд разнообразных модификаций ВАЗ 2110. Отличия касаются не только силовой части, трансмиссии, систем, механизмов. Претерпевает изменения антураж машин. Известны основные варианты комплектации передних панелей.

Базовый старый образец. Простой строгий дизайн. Приборы располагаются напротив рулевого колеса.

Экспортные решения Евро-1, Евро-2, Евро-3. Изменены органы управления, контроля.

Накладные панели «Каштан»:

со стандартным расположением (напоминает первый выпуск);
приборная доска по центру, справа от руля.

Домашние мастера вносят свою лепту в декорирование, выполняют замены облицовок, используя запасные части от других моделей машин. Посадочные крепления выпущенных панелей, торпед совпадают. Остается внимательно отнестись к проводке, установить соответствие сигналов.

Для чего требуется снятие торпеды

Кроме эстетической составляющей демонтаж торпеды преследует цели:

получения доступа к бортовой электропроводке – ремонт, замена электрических проводов, разъемов;
подключение дополнительных приборов,
обслуживание воздуховодов;
профилактика, установка изоляции салона от шумов двигателя;
устранение вибрации, скрипов компонентов панели, торпеды.

Подготовка к снятию торпеды на ваз 2110

Для работы понадобится:

стандартный набор гаечных ключей (рожковых, торцевых, ключ-трещотка с набором головок),
отвертка с плоским жалом, крестообразная,
монтировка,
бирки маркировочные (подписать разъемы),
внимательность, терпение (предстоит тонкая, кропотливая работа).

Необходимо снять водительское, пассажирское сиденья, рулевое колесо.

Порядок действий по снятию торпеды

Если вы решили взяться за замену торпеды на ваз 2110, тогда следуйте этим шагам:

отцепить спереди под сиденьем торсионы (вывести из фиксирующих скоб, поддеть кверху монтировкой);
открутить четыре гайки;
снять два крепления, освободить передний упор;
со стороны заднего сиденья ключом с трещоткой головкой на 10 вывернуть три болтика, фиксирующих кресло на полозьях;
отодвинуть, опрокинуть сиденье назад;
открутить 2 передних болта крепления направляющих полозьев;
вынуть кресло из автомобиля, аналогично поступить со вторым сиденьем;
подковырнуть, удалить серебристую пластинку «Лада» на руле;
вывернуть два самореза;
снять верхнюю крышку;
заблокировать руль;
торцовым ключом на 24 вывернуть гайку по центру колонки;
выполняя легкие постукивания основанием ладони снизу вверх по колесу, пошатывая вправо – влево, снять руль со шлицов. Салон подготовлен.

Пошаговая инструкция снятия торпедо ВАЗ 2110

Если вы решили начать работу по снятию торпеды своими руками, в таком случае для начала ознакомьтесь с пошаговым фото руководством, если возникнут вопросы, ниже есть описание шагов текстом.

Работы, предполагающие вмешательство в электрическую проводку автомобиля (отсоединение разъемов, приборов), начинаются с отключения минусовой клеммы аккумулятора.
Демонтировать облицовку рулевой колонки, отсоединить штекер рулевого переключателя, снять переключатель, замок зажигания, колодку с проводами.
Разобрать напольный туннель:

Слева, справа от туннеля четырьмя саморезами закреплены облицовочные щитки с прорезями (через них подается теплый воздух к ногам водителя, переднего пассажира). Отверткой с крестообразным наконечником демонтировать элементы облицовки.
Между рычагами ручного тормоза, переключения коробки передач расположена прямоугольная пластиковая заглушка. Используя отвертку с плоским жалом аккуратно поддеть, убрать деталь тоннельной крышки.
Удалить четыре самонарезающих шурупа крепления облицовки тоннеля, попарно, два справа, 2 слева.
С заднего края приподнять облицовочный короб, подать немного назад.
Отключить прикуриватель, органы управления стеклоподъемниками (если авто укомплектовано системой электрического подъема стекол) от бортовой электросети (пластиковые разъемы), маркировать.
Повернуть крышку набок, изнутри отсоединить крепление, удерживающее кожух рычага коробки переключения передач. Убрать крышку в сторону.
Гаечным ключом отвернуть гайку, крепящую металлический воздуховод на полу со стороны пассажира. Снять теплопровод.
Основание туннеля удерживают четыре гайки: две посередине, остальные в задней части. Вороток с головкой на 10 поможет устранить крепление. Изъять короб из авто.

Демонтировать вещевой ящик.

Открутить само нарезные крепежи на кронштейнах петель отверткой.
Отключить провода подсветки, придерживая конструкцию снизу, убрать ящик.

Извлечь монтажный блок.

Нажать кнопку защелки, легко откинуть блок предохранителей вниз.
Выкрутить само нарезной винт, удалить защелку.
Приподнять, перевернуть блок, отключить провода, вынуть наружу. Не забываем о маркировке.
Отсоединить дверцу отсека.

Снятие торпеды.

В глубине открывшихся ниш видны саморезы, закрепляющие панель приборов. Удалить их отверткой с крестом на конце. С нижними боковыми винтами поступить аналогично.
Панель приборов прикручена к кронштейну контроллера двумя винтами. Удерживая головку от проворачивания отверткой, рожковым ключом на 8 открутить гайки.
Поддеть, вынуть решетки боковых сопл воздухообмена в салоне.
Две гайки выполняют верхнее крепление панели. Используя вороток с трещоткой, головку на 10 избавиться от крепежей.
Двумя руками снять конструкцию со шпилек, подать в салон.
Вооружиться маркировочным материалом, последовательно отъединить, пометить колодки.
Отцепить гидрокорректор фар.
Убрать приборную панель.
Подцепить инструментом, отделить воздуховод от распределителя воздуха.
Выполнить необходимые работы. Сборка происходит в обратном порядке. Пластиковые защелки требуют бережного обращения. Саморезы затягивать мягко. Резьбовые соединения смазать.

Если у вас остались вопросы по снятию торпеды на ваз 2110, рекомендую ознакомиться с этим видео:

63 Часть III.2016.Глава 9 — Снятие торпеды ВАЗ 2110+Покупка приборов

Стараюсь обновлять БЖ по мере возможности…Итак прошла неделя, был я на учёбе в Ижевске (учусь на допуск к газоопасным работам в учебном центре г.Ижевск) и решил прикупить кое какие необходимые вещи, а именно мультиметр (цена=350р без прозвонки правда) и зачистной нож для изоляции (цена=250р посмотрим как себя покажет)

Душа уже рвалась домой побыстрее что-нибудь поремонтировать (сразу вспоминаю то время когда так же 99-ую делал).Что-нибудь новое для себя открыть, ведь всё в нашей жизни случается в первый раз, вот и я впервые снимал торпеду, так что всё вполне реально для среднестатического человека.Половина работы уже была выполнена, оставалось немного (как потом оказалось).Поэтому приступил к работе:
1.Снимаем крутилку с гидрокорректора фар, за ним гайка на 24, ещё разне пожалел что купил набор, всё теперь легко и удобно.Так же поступить с крутилкой регулятора яркости))

2.Далее у меня осталась левая сторона торпеды закручена, для этого снимаем заглушку и опять выкручивается у нас гайка со шпилькой (посажу обратно на герметик для резьбовых соединений), заодно снял боковушку где у меня стояла пищалка

3.Тааак приподнимаем и тянем на себя панель и правая сторона у нас уже начинает отходить, но что-то всё равно её держит, а именно провода, целая куча проводов!Тут главное не перепутать ничего и всё подписать.

4.Теперь стал разбираться с проводами, начал сверху где стоит приборка, стал отсоединять провода от сигналку к пучку проводов.Сначала отсоединил от штекеров 4х кнопок маски приборки (свет, ПТФ, задние ПТФ, обогрев стекла), от кнопки включения света шёл белый провод потом какие-то скрутки и диоды и всё уходило в один из штекеров к блоку сигнализации.

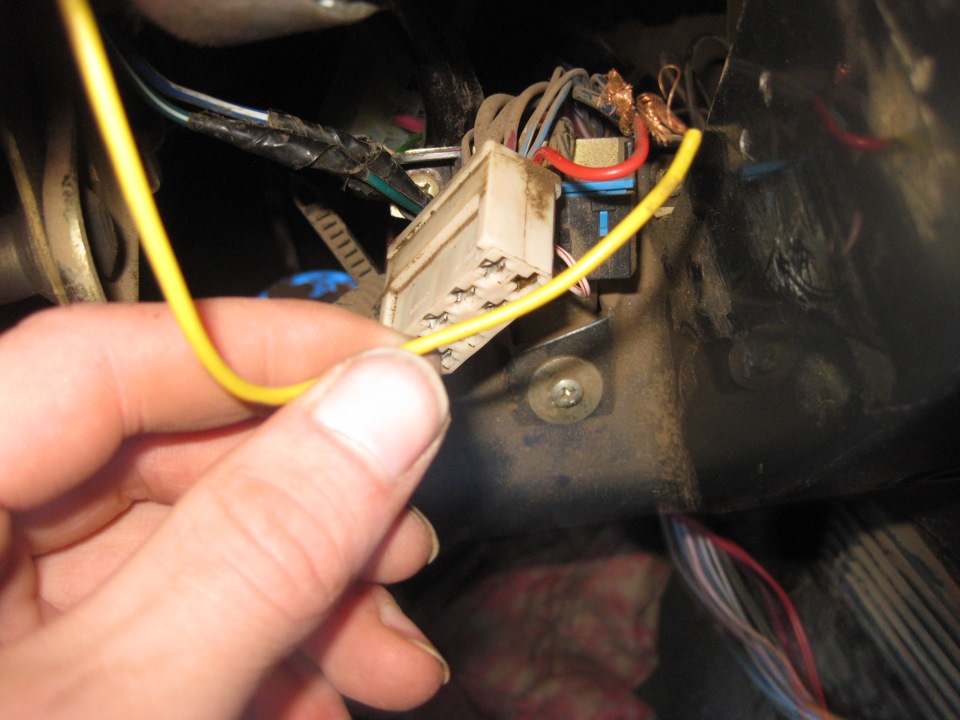

Потом отдельно шёл желтый провод, который тож мешал пустить провода из отдела приборки скажем так.Он шёл к колодке замка зажигания, жёлтый провод на обрез красного провода(потом буду со всем эти разбираться).Тут просто снял изоляцию и скрутку, подсоединил как было до обреза.

ПОсле этого все провода сверху пустил через отверстие вниз куда-то за монтажный блок, проводов сверху не осталось))

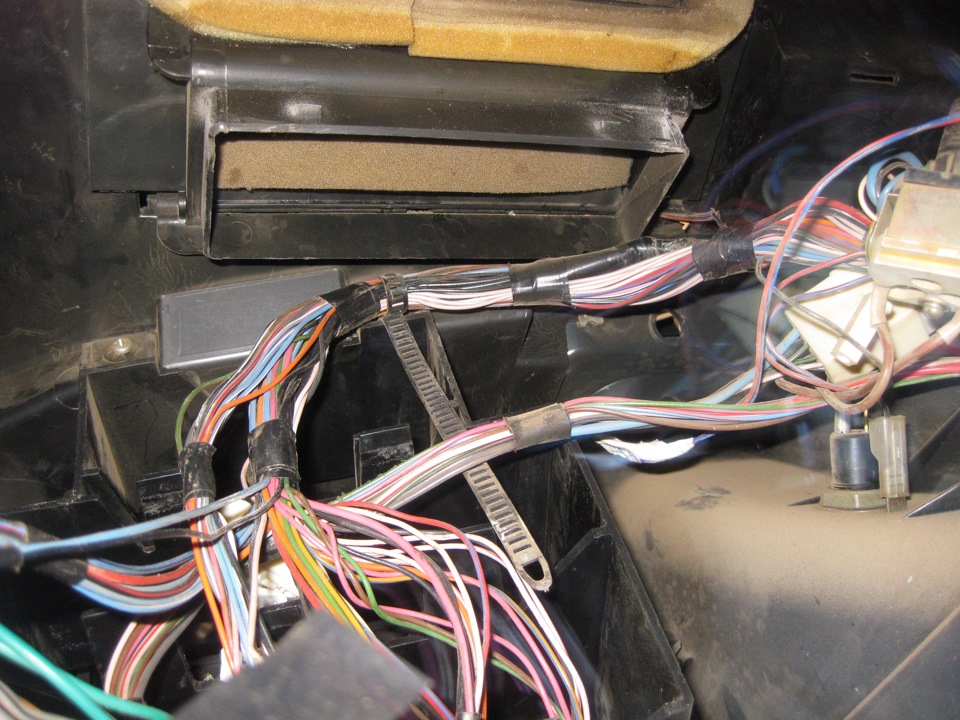

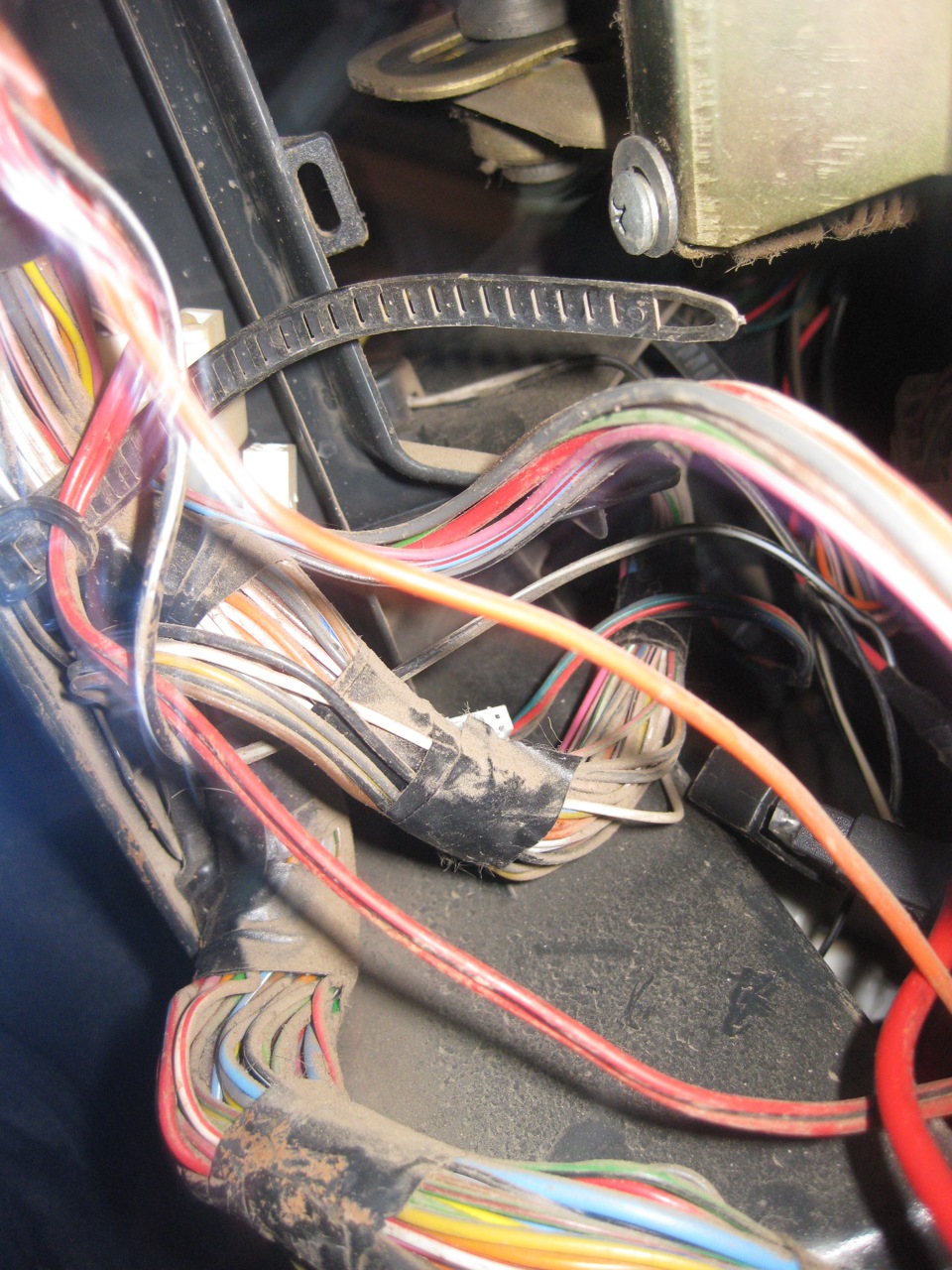

5.Далее стал отрезать хомуты крепления жгута проводоа (толстая такая гофра с кучей проводов).Так же отсоединил вот эти 2 штекера необычных (мне такие ещё не попадались), как оказалось они шли к иммобилайзеру.

И только сейчас обратил внимание на это.С самого начала покупки машины я не знал где у меня находится кнопка VALET, а я всё её принимал за защёлку какую-то крышки монтажного блока)))

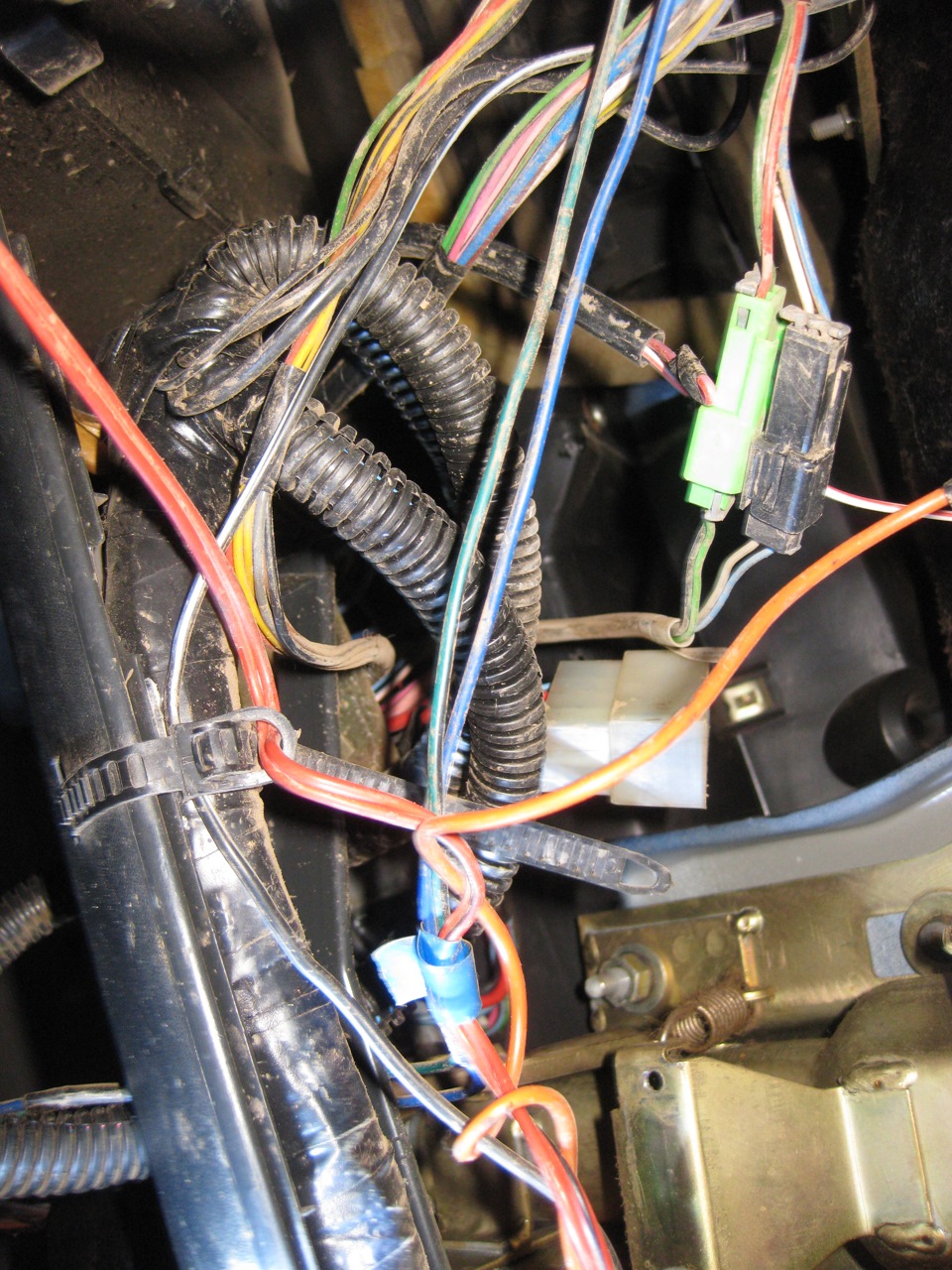

6.Далее стал дальше разбираться с проводкой.Отсоединил ещё 2 провода от сигналки (синий и зелёные какие-то), отсоединил скрутку просто (изолента очень хорошего качества использовалась и возраст сигналки по году выпуска с 2004 года, предположу что в салоне ещё ставили)

Вроде все провода достал, и панель стала выглядеть так

7.Далее тянем торпеду на себя и она повисает в воздухе, что-то ещё держит, а именно коса проводов и так всякая мелочевка

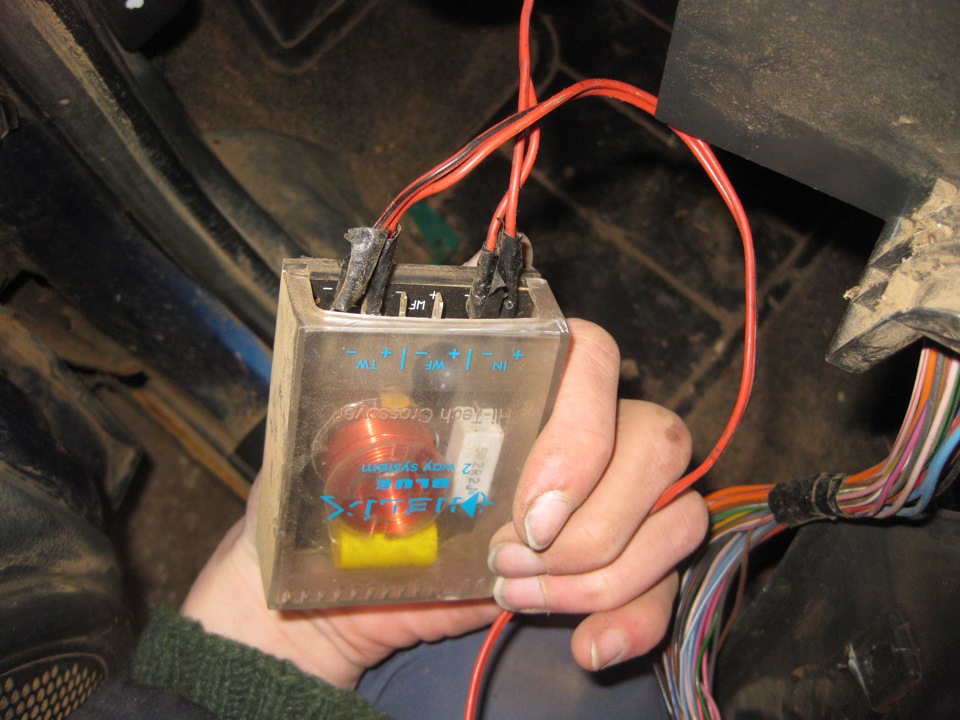

Отсоединил блок пищалок, видимо музыка ставилась людьми знающими толк в этом деле)

Потом остались провода, которые крепятся к «щитку магнитолы» (назову её так)

Вроде всё, ан нет остался провод подсветки направления печки-я его безжалостно отрезал!Панель тянем только аккуратно (я чуть елочку не сломал об кулису) и вытаскиваем её подальше, потом буду её отмывать и приводить в марафет с шумкой надеюсь

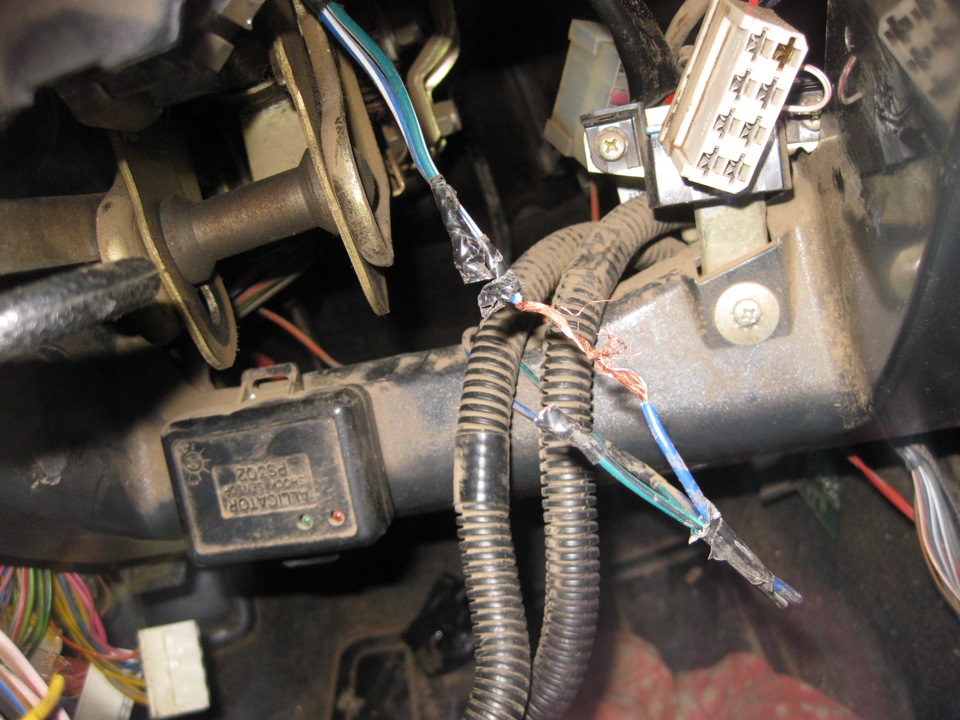

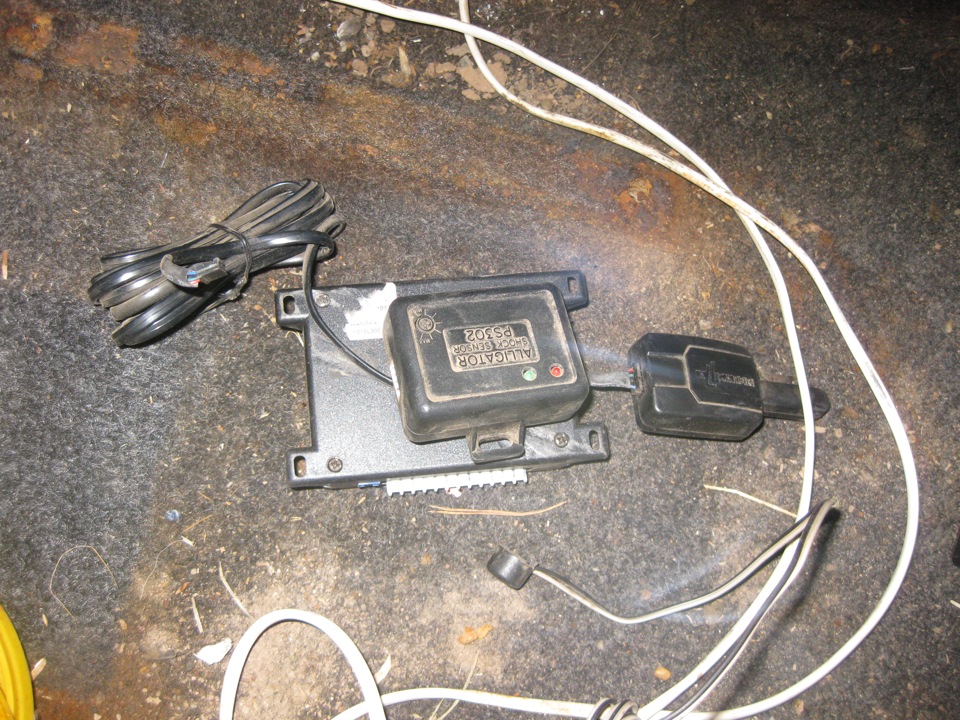

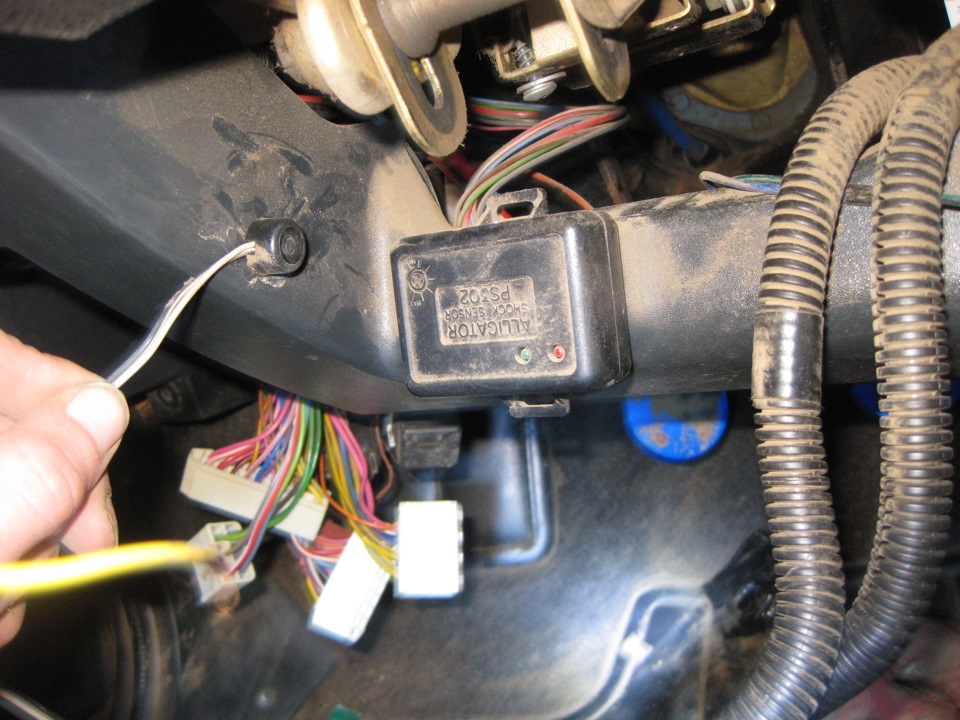

Сразу отдельно собираю комплект сигналки, снял уже блок, кнопку VALET и датчик удара скорее всего это он

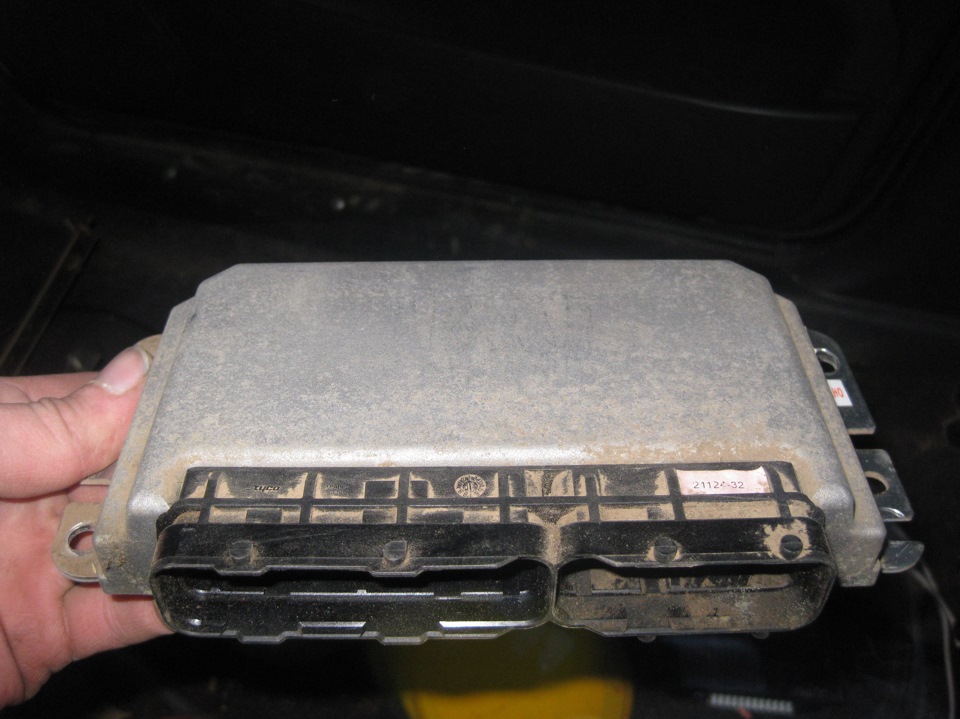

Заинтересовало какие же у меня «мозги» стоят, а они какие-то ваще без названия (в принципе их работа меня устраивала, правда больше 140 машина разгонялась с трудом будто упиралась хоть сколько газ не дави, мой максимум по спидометру был 170, но всё это компенстировалось расходом по трассе 5,5-6л и в городе литров 8, в десятку укладывался даже зимой)

Одна печалька всё ж случилась-сломалось крепление, с правой стороны, потом попробую подварить, но обычной наверна всё там сожгёшь.Сразу интересно откуда у меня там мастика или грунтовка это, с другой стороны всё в цвет машины

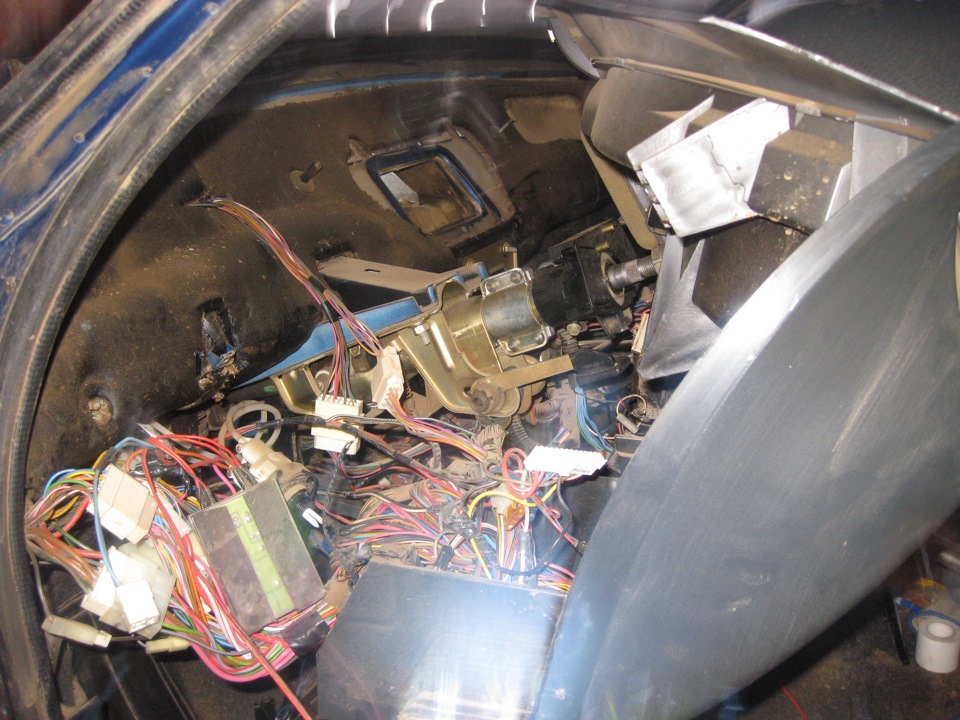

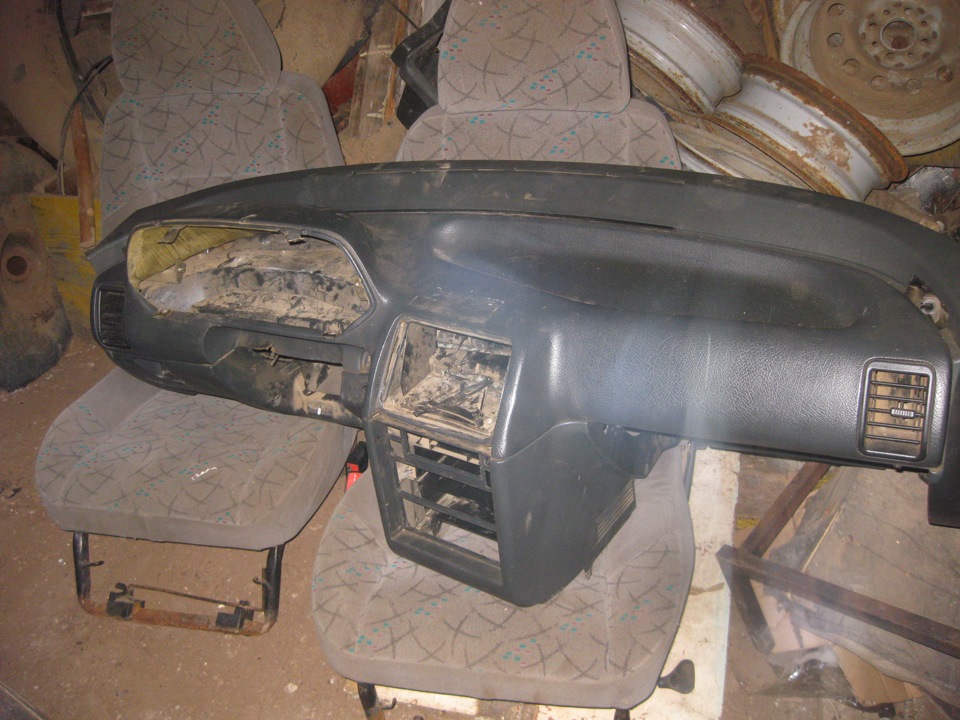

Ну и вот так всё это выглядит, вид конечно просто пипец.Порадовала и даже удивила заводская шумка на моторном щитке фирмы STP наклеили пару листочков так что было(((Думаю разберусь по тихоньку во всём.Придёт тепло буду выходить во двор делать, разбираться с проводкой.

Ну а теперь планы:
1.Снять шумоизоляцию и ковролин и офигеть скорее всего от состояния днища (наверна там дыра на дыре и всё проржавело)
2.Разобраться со всей проводкой, переложить все гофры по моему фен-шую, чтоб ничего лишнего и всё шло по свом местам и в отдельных гофрах
3.Шумоизоляция моторного щита
4.Возможно установка сигнализации с автозапуском
5.Возможно возьмусь за пробой болтов или шпилек для рулевой рейки, сейчас она держится на 2х шпильках и 2х обломышах((
А так вроде старался как мог чтоб объяснить как снимается панель на реальном живом своём примере.
Ну а как будет всё реализовываться узнают мои читатели и подписчики, поэтому прошу ставьте лайки и подписываетесь.Это придаёт сил для последующих работ и какое-то вдохновение наверна)))

Как снять торпеду на ваз 2110

Автомобиль безостановочно капризничает, вам приходится, по каким-то либо причинам разгадывать эту проблему самостоятельно. Лада ВАЗ 2110, как же снять торпеду. Этот вопрос, волнует множество людей, которые приобретают российские машины.

Незамедлительно расскажем, как снять торпеду своими руками, не прибегая к поддержке каких-то необыкновенных инструментов, первопричины ее снятия могут существовать разные, от внешнего вида и до заморочек при эксплуатации ваших воздуховодов, до установки шумоизоляции, звукоизоляции, виброизоляции салона.

Что необходимо для снятия торпеды

И так, для того чтобы снять (как в нашем случае) или же заменить торпеду на вашем автомобиле, будут необходимы крестовая отвёртка и ключ на «10», а также будет нужно ваше время.

Полезные советы по снятию панели на ваз 2110

Вам будет легче, если вы будете не один, а вам будет кто-то помогать. Конечно, вы сумеете свободно все сделать и своими силами проделать данную работу, но с товарищем будет все намного элементарнее и быстрее, так же желательно как-нибудь для себя отмечать или делать пометку, откуда какой провод. Для того чтобы в дальнейшем ничего не перепутать, и не запутаться.
Приступим, для начала, нам будет необходимо снять руль и панель вашего автомобиля. Все ни так сложно, как кажется на первый взгляд.
Приборная панель отображает всю важную для вас информацию, чтобы вы были в курсе о состоянии вашего автомобиля, демонстрирует вам уровень горючего в баке, какая температура охлаждающей жидкости находящийся в вашем автомобиле, так же тахометр, спидометр и двенадцать ламп.
Хотелось бы заметить, что панель приборов на автомобиль ВАЗ 2110 не прочная, она сделана из не очень (мягко говоря) высококачественного пластика, оттого ее можно неожиданно испортить (будьте осторожны с ней), а так же, за недолгое время эксплуатации пластмасса, возможно, начнет трескаться.

Как же нам снять приборную панель на ВАЗ 2110?

Весь крепеж панели ВАЗ 2110: 1 – панель; 2 – боковое сопло вентиляции и отопления салона; 3 – накладка панели приборов; 4 – винты крепления накладки; 5 – винты крепления панели; 6 – коробка; 7 – накладка консоли; 8 – крышка; 9 – щиток панели приборов; 10 – крышка монтажного блока.

Весь ход снятия вашей панели пройдет в несколько этапов работы.

Во-первых, предварительно прежде чем снимать панель, вам понадобится отсоединить минусовую клемму, она присоединена к аккумулятору машины, такое необходимо для того что бы в последующем у вас не было заморочек с электрикой по машине. Как отсоедините, предпочтительнее использовать какие-нибудь пластиковые палочки (что-то в виде лопатки) и снять верхнюю обшивку туннеля.
После чего, вам нужно будет приступить к бардачку. Для начала, нам необходимо открыть его и отверткой отвинтить все винты крепления, для подсказки, они находятся снизу, теперь, когда все откручено вы можете снять сам бардачок (не забудьте, отсоединить провода, идущие на его освещение, это очень важно). Потом обязательно снимите монтажный блок вместе с крышкой.
Впоследствии переходим к деталям управления. Снимаем ручку, которая переключает режимы, для этого всего лишь необходимо с усилием вытянуть ее из панели на себя, она очень легко должна выйти. Затем следует открутить гайку переключателя. Теперь остается достать сам переключатель он находится с внутренней стороны панели вашего автомобиля, но так, чтобы он после откручивания остался висеть на наших креплениях, прям полностью, снимать его не нужно.
Переходим к воздушной системе, нам нужно будет снять сопла, которые находятся сбоку наверху. Вы можете нажать пластиковой палочкой (или чем вам будет удобнее это сделать, поддеть) пластмассовую защелку, как будто нажав на нее и повернуть в сторону. Теперь вы сможете легко снять его, такую же работу нужно проделать с иной стороны. После проделанной работы вы сумеете подобраться к гайкам расположенным там, их тоже необходимо снять и винты отвинтить внизу панели вашего автомобиля слева, а также возле рычага, который открывает капот, после этого так же внизу, где крепится соединительный блок. С левой и справой стороны консоли, потом эту же работу нужно проделать за бардачком и внизу с правой стороны.
Так, после этого у нашего автомобиля есть резиновый уплотнитель, он находится на передних стойках, нам необходимо его снять, потом подцепить чем-то удобным, не острым накладку, пластмассовые крепления должны легко сняться. После всего этого, как крепления сняты, изображение с надписью «Лада» возможно снять.
И самое основное проводка, теперь вы можете отключить ее. Возле вашего зажигания проходит свод проводов, вам нужно будет отключить колодку с проводами от замка в вашем автомобиле. Срезаем пластмассу или то, что их стягивает, и разъединяем колодку. После этого вам потребуется, проделать то же самое действие, отсоединив колодки с проводами, которые находятся возле педали газа, а так же колодку имобилайзера.
Далее это две колодки, на которые идут ваши сигналы, торможения и под панелью приборов, которая находится с водительской стороны.
Как только вы проделали предоставленную работу, вы легко сумеете самостоятельно снять приборную панель на ваш автомобиль. Лучше пометить провода, откуда какие вынимали, дабы в дальнейшем избежать недоразумений и не запутаться в будущем при сборке или замене.
И так, переходим к рулю. Для начала нам нужно будет снять накладку с надписью «Лада» (лучше делать чем-то плоским). Как только вы ее снимете, вам будет видно, что там спрятаны шурупы, на которые крепится крышка сигнала, теперь нам нужно будет их открутить.
Нам потребуется отвертка (лучше использовать крестообразную), для того чтобы отвинтить крышку где находится сигнал руля.
После всего этого, как сняли крышку, мы получили доступ к гайке крепления руля, нам необходимо ее открутить (можете использовать головку на «24», либо использовать вороток). Чтобы вам было проще открутить гайки, поверните руль в правую сторону, пока не увидите, что он заблокировался, это облегчит откручивание руля.
Как только все гайки сняты, дело остается за малым, приступаем к снятию руля. Для начала выровняйте его положение, дабы он находился ровно по центру.
Впоследствии вам необходимо отключить провод, который подает сигнал, теперь вы можете снять руль. Чтобы достичь желаемого результата, берем его по бокам и снимаем со шлицов. Бывает, что он тяжело снимается, вероятно, понадобиться поднапрячься.
После всего этого, как сняли руль и панель с зажиганием, откручиваем два самореза именно с правой стороны, возле центрального тоннеля, такую же работу проводим с левой стороны.
После проделанной работы вам требуется снять щиток, он есть с обеих сторон, впоследствии вам нужно подцепить заглушку в то место где находиться центральный тоннель.
Когда вы все это сделали, вам необходимо вытащить саморезы на центральном тоннеле с одной и с иной стороны.
После того как вы все открутили, снимаем наш центральный тоннель автомобиля и необходимо отсоединить все провода которые ведут к прикуривателю, после этого отсоединить чехол от ручки коробки передач.
Далее вам необходимо открутить воздуховод обогрева салона, как только вы его открутили, его необходимо снять. После этого откручиваем панель в передней и задней части и конечно тоже снимаем ее.
После этого переходим к бардачку, нам также необходимо открутить все крепления бардачка, после откручивания снять его. Отсоединяем подвеску от автомобильного бардачка.
Далее откручиваем, то, что находятся за бардачком. После того как открутили их, вы увидите саморезы которые находятся по сторонам торпеды, нам их тоже необходимо выкрутить.
После проделанной работы нам необходимо открутить торпеду при помощи ключа и отвертки и снять воздуховод, это можно сделать при помощи отвертки (поддев ее отверткой).
После того как снимите воздуховод, увидите гайку на торпеде, ее нужно будет открутить, затем необходимо снять торпеду со шпилек.
Нужно отключить все разъемы и для вашего удобства лучше пометить провода, чтоб в дальнейшем не перепутать.

Снимаем торпеду на ВАЗ 2110

Примерно весь процесс по снятию и замене торпеды ВАЗ 2110 займет у вас около часа, после того как вы все соберете, ваши воздуховоды заработают как новые.

Как правильно снять торпеду на ВАЗ-2110, чтобы не повредить ее: пошаговая инструкция

В дизайне автомобиля ВАЗ-2110 торпеда является самой показательной частью. Каждому водителю хочется в процессе езды сидеть в красивом и дорогом салоне. Но заводская панель имеет угрюмый угловатый вид. Это становится особо заметно, после долгой эксплуатации машины, когда на ней начинают появляться потертости и царапины.

Каждый водитель решает данную проблему по-своему, кто-то приобретает новую заводскую торпеду, другие устанавливают панель от производителей иномарок. Красивая накладка от стороннего производителя позволяет украсить салон до уровня иноземного авто. Какой бы вариант ни был бы выбран, изначально необходимо знать, как снять торпеду на автомобиле ВАЗ-2110, чтобы установить другую.

Материал, из которого изготавливается накладка гораздо мягче, чем заводская панель и не удивляет наличием скрежета в процессе передвижения машины.

В большинстве случаев автомобилисты демонтируют стандартную панель именно по причине скрежета и скрипа. Есть несколько вариантов обновленной панели для ВАЗ-2110, которые отличаются между собой своим дизайном. Панель в продаже есть в виде комплекта:

Новая версия панели, значительно отличающаяся от заводского дизайна.
Кронштейны, кнопки, приборные щитки и вставки для обдува воздуха.
Комплект проводов и колодка для выключателя.
Кнопки ближнего света, противотуманных фар, габаритов и обогрева.
Специальные заглушки, которые устанавливаются на места отсутствия кнопок.

Демонтаж

Снятие торпеды отнимает много времени, так как под ней огромное количество проводов, по которым распределяется электричество по всему салону. Крепления на торпеде автомобиля ВАЗ-2110 хрупкое, поэтому каждое действие при демонтаже должно быть аккуратным. Если повредить крепления, панель будет невозможно плотно установить на прежнее место, а скрипов и шума во время движения существенно добавится. В большинстве случаев для улучшения дизайна полностью снимать панель нет необходимости, достаточно демонтировать только верхнюю часть, но есть нестандартные ситуации, поэтому в статье предложено описание полного разбора.

Инструменты

Для того чтобы полностью снять корпус, понадобятся:

набор ключей и отверток;
маркер;
этикетки на клеевой основе.

В основной работе будут задействованы ключ на 10 и крестообразная отвертка. Понадобится и маркер на водной основе, так как он хорошо смывается, он необходим, чтобы не перепутать снятые детали. Это относится и к клеящимся этикеткам. Деталей и проводов слишком много, поэтому полагаться на память не стоит. Наклейки и маркированные пометки помогут вспомнить начальное место всех составляющих.

Подготовительная работа

Некоторых устраивает демонтаж без снятия остальных составляющих салона, но это отбирает лишнее время и усложняет процесс в целом. Чтобы не добавлять себе работы, рекомендуется освободить салон для свободного передвижения. Строго соблюдая последовательность, надо снять:

кресла;
бардачок;
руль;
разобрать напольный тоннель. Для этого надо открутить саморезы и подать деталь немного назад.

Нижнюю часть демонтируем таким же образом. Следующее – устранение бардачка, после него следует снять реле и монтажный блок. По мере разборки нужно маркировать все провода. Особое внимание необходимо уделить спидометру.

Снятие торпеды пошагово

Находим два самореза на центральной панели справа и откручиваем их. Такое же действие выполняем с другой стороны слева. После этого с обеих сторон аккуратно снимаем щиток.
При помощи плоской отвертки поддеваем заглушку, которая расположена на центральном тоннеле. Откручиваем крепления тоннеля, находящиеся по бокам и сзади него. Выкручиваем винты, удерживающие центральную панель.
Уже эту часть салона можно снять полностью. Видим, что появился доступ к прикуривателю. Маркируем проводку и отсоединяем его, далее снимает чехол от рукоятки коробки передач.
Следующее действие – воздуховод. Берем ключ на 10 и демонтируем его. Появляется доступ к центральной панели, которая держится на креплении в передней и задней части. Выкручиваем винты и снимаем панель. После демонтажа центральной панели можно переходить к основному корпусу торпеды.
Бардачок сняли заранее, так как он мешал общему процессу. Все что осталось – это отсоединить подсветку и открутить крепление, на котором она держалась.
Аккуратно поддеваем воздуховод отверткой, а затем снимаем его. На торпеде остается гайка, которую предстоит открутить. Теперь панель можно беспрепятственно снять, подняв ее вверх и немного потянув на себя. Теперь она легко соскользнет со шпилек. Достаем штекеры, не забыв пометить их маркером.

Торпеда демонтирована, и ее легко можно заменить, поставив новую панель от ВАЗ-2110 или тюнинговать, используя более престижную панель. Сборка должна происходить в обратной последовательности.

Как легко и быстро снять своими руками торпедо на ВАЗ 2110?

Вне всяких сомнений именно торпедо является самой заметной деталью интерьера в автомобиле, ведь оно расположено прямо перед глазами пассажиров и водителей. Необходимость снять торпеду на ВАЗ 2110 может возникнуть у владельцев авто по самым разным причинам.

Так убрав эту деталь можно получить полный доступ ко всем электрическим узлам вашего транспортного средства, заменить перегоревшую проводку на новую, подключить дополнительные приборы или подсветку, поставить евронакладку или шумоизоляцию.

Варианты замены стандартной панели ВАЗ 2110:

При желании можно обтянуть торпедо различными материалами на свой выбор, тем самым внеся желаемые изменения в интерьер салона.

Тонкости

Хочется сказать сразу, что снятие и замена торпеды на ВАЗ 2110 потребует от вас достаточно много времени и терпения. Кроме того все ремонтные работы необходимо проводить предельно аккуратно и осторожно для того чтобы случайно не сломать крепление, так как обратно торпедо не встанет как нужно и при езде будет скрипеть.

Для работы вам понадобятся следующие инструменты:

маркер;
самоклеящиеся этикетки;
набор отверток и гаечных ключей.

Инструкция по снятию

Снятие торпеды ВАЗ 2110 рекомендуется проводить в следующей последовательности:

Детали салона. Прежде чем приступать непосредственно к работе необходимо подготовить салон, так как разбор передней панели ВАЗ 2110 лучше всего производить, имея место для маневров. Поэтому первым делом снимаем передние сиденья и рулевое колесо авто. Желательно производить демонтаж именно в той последовательности, как это указано выше, так как в противном случае водительское кресло снять будет крайне затруднительно. Для того чтобы ничего не сломать рассчитывайте свои силы при выдергивании колеса из шлицов колонки, для этого немного освободите гайку руля, после чего расшатывая его из стороны в сторону дергайте на себя;
Туннель трансмиссии. После того как салон будет подготовлен и появится место для работы, перед нами встает следующая задача – разборка туннеля пола в салоне. Просто открутите саморезы и пододвиньте верхнюю часть разбираемой детали назад. Затем тоже самое сделайте с нижней частью туннеля;
Руль и рулевая колонка. Отвинтите саморезы на кожухе рулевой колонки ВАЗ 2110, после чего демонтируйте подрулевые переключатели. Все освобождающиеся в процессе разборки провода и разъемы промаркируйте с помощью маркера или этикеток, впоследствии это сыграет вам на руку, когда при сборе торпеды у вас на руках окажется большое количество проводов разных цветов. Использовать маркировку рекомендуется особенно владельцам машин, которые уже оснащены аудиосистемой и сигнализацией;
Бардачок. Следующим этапом работы станет демонтаж бардачка, после чего необходимо снять реле и монтажный блок. Не забывайте маркировать провода в процессе работы и отнеситесь с особой аккуратностью с хрупким спидометром и другими элементами приборной панели, которые так же требуют к себе особого отношения;
Торпедо. И вот теперь можно переходить к непосредственной цели ремонта – нам предстоит снятие торпедо. Для этого необходимо в образовавшейся пустоте за бардачком выкрутить саморезы и открутить крепления. После этого с помощью отвертки зацепляем воздуховод с левой стороны и демонтируем его. Затем осталось лишь открутить гайку, придерживая рукой торпеду, торпеду и вытаскиваем ее со шпилек, попутно не забываем отмечать маркером провода, для того чтобы не запутаться.

Торпедо снято, все, что нужно было разобрать, мы разобрали, осталось лишь провести ремонтные работы, ради которых собственно и затевалась вся процедура.

Напоследок хочется посоветовать – пользуясь возможностью, не поленитесь и прочистите вентиляционные каналы, рано или поздно они все равно засорятся и вам снова придется осуществлять снятие торпедо.

Снятие и установка торпеды на Ваз 2110 своими руками

Необходимость снятия и замены торпедо на автомобиле ВАЗ 2110 может возникнуть при ремонте устройств и деталей, расположенных под ее поверхности. В частности, именно со снятием торпедо проводится ревизия воздухозаборников автомобиля. Иногда они могут засоряться и не обеспечивать нормальной работы систем отопления или кондиционирования. Процесс снятия и замены торпедо на ВАЗ 2110 не является особенно простым. Для его проведения вам нужно будет запастись терпением и освоить навыки виртуозной работы с инструментами.

В сегодняшней статье мы расскажем вам как снять заменить установить доработать и улучшить торпедо на Ваз 2110 своими руками. Плюс ко всему этому мы дадим вам фотоотчет о проделанной работе и покажем интересное тематическое видео.

Что следует учитывать при замене торпеды на Ваз 2110
Как снять торпедо на Ваз 2110 своими руками – пошаговая инструкция + фотоотчет
Видео: Снятие торпедо на Ваз 2110 своими руками
Установка торпеды на Ваз 2110 – пошаговая инструкция
Видео: Как установить торпеды на Ваз 2110 своими руками
Доработка улучшение и тюнинг торпедо на Ваз 2110

Что следует учитывать при замене торпеды на Ваз 2110

Замена торпеды на Ваз 2110 не только предаст некий шарм автомобилю, но может довольно сильно повысить удобство езды не только для пассажира, но и для водителя. Ведь можно с торпедой заменить и приборную панель. При замене ее стоит учитывать следующие пункты:

Что именно владелец автомобиля хочет достичь заменой. Это может быть увеличение места в салоне перед передним сидением.
Просто придать, так сказать, дорогой вид автомобилю.
Организовать место для установки дополнительных приборов — магнитол, экранов и так далее.

В любом случае можно получить максимально полезный эффект от такой затеи.

Первое что нужно учитывать при подборе торпеды на Ваз 2110, ее размеры и форму салона автомобиля.

Стоит также учитывать и категорию людей, пассажиров, которые будут находится в автомобиле. Это позволит иногда повысить степень безопасности средства передвижения.

После того как определен вид торпеды, стоит подумать над тем, какие дополнительные функции она должна выполнять. Это может быть установка дополнительного оборудования, места под мобильные телефоны, место под систему автозвука — динамики, или магнитолу.

Следующий этап выбор покрытия. Его лучше всего добрать максимально универсальным и стараться установить торпеды с такими покрытиями:

Пластик. Торпеда выполнена полностью из пластика без лишних вставок.
Пластик с деревянными, или кожаными вставками.

Это два самых популярных вида торпед для Ваз 2110, которые наиболее практичны в использовании и максимально будут подходить практически к любому типу салона.

Как снять торпедо на Ваз 2110 своими руками – пошаговая инструкция + фотоотчет

Для того, чтобы снять торпеду на Ваз 2110 необходимо выполнить следующий порядок действий:

Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.
Далее снимаем крышки с обеих сторон.
Снимаем заглушку возле ручника.
Откручиваем шурупы слева и справа центрального тоннеля.
Откручиваем саморезы сзади центрального тоннеля.
Снятие пластика центрального тоннеля.
Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.
Снимаем чехол ручки кпп.
Гаечным ключом откручиваем воздуховод обогрева салона.
Снятие воздуховода.
Откручиваем крепления центральной панели спереди.
Откручиваем крепления центральной панели сзади.
Окончательно снимаем панель.
Свинчиваем саморезы бардачка.
Осуществляем снятие бардачка.
Отсоединяем провода подсветки бардачка.
Откручиваем шурупы внутри пространства на месте бардачка.
Откручиваем оставшиеся саморезы по сторонам торпеды.
Откручиваем болты торпеды следующим образом как на фото.
Снятие воздуховода.
Откручиваем гайку на торпеде под воздуховодом.
Спускаем торпеду со шпилек.
Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.

Как вы заметили, если действовать по нашей инструкции, то процесс упрощается в разы. Вам по силам осуществить снятие торпеды ВАЗ 2110, 2111, 2112 своими руками, но лучше это делать с помощником.

Видео: Снятие торпедо на Ваз 2110 своими руками

Установка торпеды на Ваз 2110 – пошаговая инструкция

Для того, чтобы установить панель приборов Ваз 2110 (торпеду) необходимо выполнить следующие действия:

Устанавливайте панель приборов таким образом, чтобы направляющие пальцы вошли в отверстия на панели приборов.
Одновременно выведите ручку регулировки положения рулевой колонки в отверстие на панели приборов.
С помощью отвертки выведите резьбовые шпильки в отверстия с обеих сторон панели.
Установите воздуховод обогрева ног таким образом, чтобы воздуховод вошел в отверстие корпуса воздухораспределителя.
Соедините все колодки с проводами в обратном порядке. Закрепите панель и установите обратно все узлы, которые сняли в процессе разборки. После завершения работ проверьте работу всех приборов.

Видео: Как установить торпеды на Ваз 2110 своими руками

Доработка улучшение и тюнинг торпедо на Ваз 2110

Одним из самых популярных способов доработки приборной панели на Ваз 2110 является ее шумоизоляция. Для того, чтобы ее сделать необходимо выполнить следующие действия:

Снимаем приборку, как это сделать я уже вам рассказал ранее
Далее пеним, но не в коем случае не наваливайте разом огромную кучу пены, она у вас и за неделю потом не высохнет.
Не забываем примерить, чтобы потом не получилось, что у вас руль задевает за нее, либо просто слишком высокая поучилась.
В принципе вся работа заключается в двух вещах, вы режете, пените, снова режете и так очень много раз.
Дальше, мы наносим самую дешевую шпатлевку, которую смогли найти.
Далее обшиваем приборную панель шумкой.
Устанавливаем торпеду обратно.

Дорабатывать приборную панель Ваз 2110 можно по разному, кто то обшивает ее кожей, кто вставляет в нее ЖК монитор, в тюнинге автомобиля все зависит от вас и ваших фантазий и желаний.

Снимаем торпеду ВАЗ 2110 и устанавливаем накладку: подробная инструкция с фото

В интерьере ВАЗ 2110 торпедо является наиболее заметной частью. Каждому водителю хочется садиться в стильный и ухоженный салон. Но штатная панель выглядит угловато и серо. Особенно это заметно после длительной эксплуатации, когда на панели появляются потертости, царапины и трещины. Автомобилисты решают эту проблему разными способами – кто-то ставит другую штатную торпеду от ВАЗ 2110, другие водители предпочитают устанавливать европанель – так называется накладка от стороннего производителя. Накладка позволяет преобразить салон и превратить «десятку» в иномарку, хотя бы внутри. Что бы вы не выбрали, везде снятие панели является обязательным условием. В этом материале мы расскажем, как правильно демонтировать штатную панель и установить версию евро.

Альтернативная торпеда

Альтернативное торпедо мягче, чем штатное торпедо «десятки», но главное преимущество – это отсутствие неприятного скрежета и скрипа. Автомобилисты решают избавиться от штатной именно из-за скрипа. Для автомобиля ВАЗ 2110 предусмотрено несколько видов панелей, которые отличаются по дизайну.

Продается панель комплектом:

Сама панель, которая является альтернативой штатному пластику.
Кнопки, кронштейны и вставки для воздуходувов и приборных щитков.
Набор проводов и колодка для сдвоенного выключателя.
Кнопки для ближнего света, обогрева, габаритов и противотуманок.
Заглушки под кнопки, устанавливаются в местах, где клавиши не нужны.

Опыт владельцев «десятки» показывает, что правильное снятие и установка европанели способствуют улучшению шумоизоляции, повышают обдув и меняют внешний вид салона ВАЗ 2110 в лучшую сторону.

Снимаем торпеду

Снятие и установка новой торпеды на ВАЗ 2110 занимает много времени, также советуем запастись терпением, так как в этой части салона «десятки» множество соединений и проводов. Каждое действие должно быть аккуратным, так как крепления ВАЗ 2110 очень хрупкие, их можно легко сломать. После этого панель уже не встанет нормально, а в автомобиле заметно прибавиться скрипа во время движения.

В некоторых случаях полностью демонтировать штатную панель не нужно. В нашей статье предоставлено описание полного разбора.

Необходимый инструмент

Чтобы снять корпус, в вашем арсенале должны быть:

Этикеты с клеящейся основой.
Маркер или карандаш.
Набор отверток и ключей.

Главными помощниками в этой работе станут ключ на 10 и крестовая отвертка. Карандаш или смывающийся маркер нам нужен для того, чтобы помечать снятые элементы. Касается это и самоклеящихся этикеток. Проводов и деталей слишком много, после разбора вы уже забудете, где какой компонент стоят. Пометки и наклейки напомнят вам о местоположении проводов и деталей.

Подготовительные работы

Кто-то предпочитает проводить разбор без демонтажа других компонентов салона, но это существенно усложняет и продлевает работу. Мы рекомендуем подготовить салон, так как вам понадобится место для маневров. Снимите кресла и руль – соблюдайте эту последовательность. Также стоит разобрать туннель пола.

Для этого необходимо открутить саморезы и подвинуть деталь ВАЗ 2110 назад. С нижней частью проделываем такую же операцию. Следующий шаг – это демонтаж бардачка, теперь можно снять монтажный блок и реле. В процессе необходимо маркировать каждый провод. Особенно аккуратно нужно обращаться со спидометрами.

Снятие – пошаговая инструкция

Находим центральный панель, с правой стороны от него расположены два самореза – откручиваем их. То же самое проделываем и с противоположной стороной. Теперь с обоих сторон демонтируем щиток, как это показано на фото.

Готово, торпеда демонтирована, вы можете заменить отдельные ее компоненты, поставить другую панель от ВАЗ 2110 или провести тюнинг при помощи европанели. Сборка проходит в обратной последовательности. Вместо штатной панели будет установлена накладка? Тогда переходим к следующему разделу.

Установка накладки торпедо

Накладка будет установлена после полной разборки – это проще и удобнее. В инструкции сказано, что накладку необходимо обрезать по периметру. Теперь можно собирать корпус: помещаем в него аксессуары и приборные разъемы, которые шли в наборе. Аккуратно раскладываем проводку с основании накладки. Все стыки новой панели ВАЗ 2110 необходимо проклеить антискрипом.

К штатным проводам присоединяем дополнительные жгуты и стягиваем их при помощи стяжек. Обратите внимание, что на накладке есть дополнительные кнопки – к ним необходимо подсоединить штатные разъемы. Крепится накладка к родной панели при помощи саморезов. Теперь можно проводить установку в обратном порядке.

Заключение

Основное преимущество установки после полного разбора заключается в том, что мы можем провести качественную шумоизоляцию за пластиком, ведь именно оттуда доносится сильный шум работы силовой установки. Не жалейте антискрипа. Времени работа займет очень много, но оно того стоит.

0 0 голоса

Рейтинг статьи
