Выбор распределительного вала.

Назначение распредвала ВАЗ

Распределительный вал (в дальнейшем распредвал) предназначен для передачи движения клапанам от коленчатого вала. Обычно он выполняется целиком с кулачками и некоторыми элементами привода. Распределительные валы изготовляют из цементуемой или из углеродистой стали. Распредвалы для тюнинга автомобилей ВАЗ имеют несколько основных параметров, в которых мы и попробуем разобраться для того, что бы осознанно выбрать распредвал.

Основные термины и вопросы:

Почему все стремятся увеличить обороты двигателя?

Как известно, крутящий момент — это произведение давления на поршень и плеча коленвала, а мощность — это произведение момента на обороты двигателя. Именно поэтому все стремятся увеличить в том числе и обороты двигателя и важную роль здесь играет конструкция тюнингового или спортивного распредвала.

Стандартный распредвал

Подъем 16 клапанного распредвала — 7,55 мм, угол открытия клапана — 273 град. перекрытием клапанов 0,3 мм.

Не самый главный параметр при выборе распредвала, характеризует максимальную величину подъема клапана и, как следствие, выталкивание/всасывание большего количества топливо-воздушной смеси из камеры сгорания в единицу времени. Мы назвали его не самым главным, потому что есть и другие способы увеличить количество смеси попадающей в цилиндры через клапана (например, установка клапанов большего диаметра). Большой подъем предпочтителен для высокооборотистых и большеобъемных двигателей.

Полнобазный распредвал, не полнобазный распредвал

Подъем распредвала определяется по формуле Подъем=А-Б где А -расстояние от от оси распредвала до вершины кулачка, Б — расстояние от заводской базы до оси распредвала. Как в

идно из формулы, увеличить подъем распредвала можно либо увеличив А, либо уменьшив Б. Когда заготовка не позволяет дальше увеличивать расстояние А (нехватает «мяса», обычно когда распредвал изготавливается из стандартной заготовки), начинают уменьшать расстояние Б и появляется расстояние Б1, и, как видно из формулы, подъем распредвала увеличивается.
При установке неполнобазного распредвала, что бы компенсировать появившийся зазор между базой и клапаном, используют так называемые «подпятники» или «таблетки» — это набор кружочков определенной толщины . Использование неполнобазных валов в спорте крайне не желательно, так как общая конструкция с появлением лишних деталей теряет надежность.

Время открытия клапана (не путать с перекрытием)

Определяется профилем кулачка — чем он более острый, тем время, в течении которого клапан будет открыт — меньше, чем более «выпуклый» — тем время открытия, соответственно, дольше. Так же с помощью профиля кулачка можно регулировать скорость открытия/закрытия клапана в пределах одного такта.

Фаза — это момент открытия и закрытия клапанов относительно положения коленчатого вала (КВ). На что влияет увеличение или уменьшение фазы можно понять на примере сравнения процессов в стандартном газораспределительном механизме (ГРМ) и ГРМ с использованием тюнингового распредвала.

В стандартном ГРМ в первом такте работы двигателя впускной клапан открывается сразу же, как только поршень начинает свое движение к НМТ. При использовании тюнингового распредвала с увеличенными фазами газораспределения. В первом такте впуска поршень начинает свое движение к НМТ, а впускной клапан все еще закрыт, и когда в цилиндре образуется достаточное разряжение — впускной клапан открывается и топливно- воздушная смесь буквально врывается в камеру сгорания.
Поскольку при высоких оборотах появляется инертность при заполнении топливно-воздушной смесью камеры сгорания, таким образом, мы увеличиваем скорость наполнения цилиндра, что очень важно при повышенных оборотах.
Теперь рассмотрим фазу выпуска на стандартном распредвале. Дойдя до НМТ, поршень начинает такт вытеснения отработанных газов через выпускной клапан. Выпускной клапан открывается вместе с началом движения поршня и закрывается в конце такта. При использовании тюнингового распредвала с широкими фазами процесс приобретает несколько иной вид. После воспламенения рабочей смеси поршень совершает работу и движется к НМТ.
В конце своего движения работа практически равна нулю, и, что бы ускорить освобождение камеры от выхлопных газов, имеет смысл начать открывать впускной клапан. Что и происходит при использовании тюнингового распредвала.

Перекрытие клапанов

Перекрытие клапанов — это момент, когда клапан впуска и клапан выпуска одновременно находятся в открытом состоянии, то есть выпускной клапан еще не закрылся, а впускной уже открылся. Поршень в этот момент находится в ВМТ. Одновременное открытие клапанов необходимо для так называемой продувки цилиндра, когда отработанные газы увлекают за собой рабочую смесь через клапан впуска. ( к слову сказать здесь нам может помочь настроенный выпускной коллектор или «паук») Величина перекрытия выражается в мм ( в стандартном ГРМ перекрытия равны практически 0)

Почему распредвалы с большой фазой нестабильно работают на холостом ходу?

Ну, во-первых, при использовании широкофазных валов в начале такта сжатия впускной клапан все еще открыт и часть топливно-воздушной смеси уходит во впускной канал. Во-вторых в конце рабочего хода поршня выпускной клапан уже открыт и давление в цилиндре падает, вместо того что бы совершать полезную работу.
Итак, на основании вышесказанного можно сделать вывод, что распредвалы с большим подъемом и широкой фазой лучше выбирать только для спорта, потому что их установка требует много доработок, и езда в городском режиме очень некомфортна, а постоянное выкручивание двигателя в зону высоких оборотов приводит к уменьшению ресурса. Поэтому для тюнинга можно рекомендовать распредвал с широкой фазой и небольшим подъемом.

Распредвал ОКБ Двигатель 480 на ниву 21213, 1,7 л. Часть 1. Покупка.

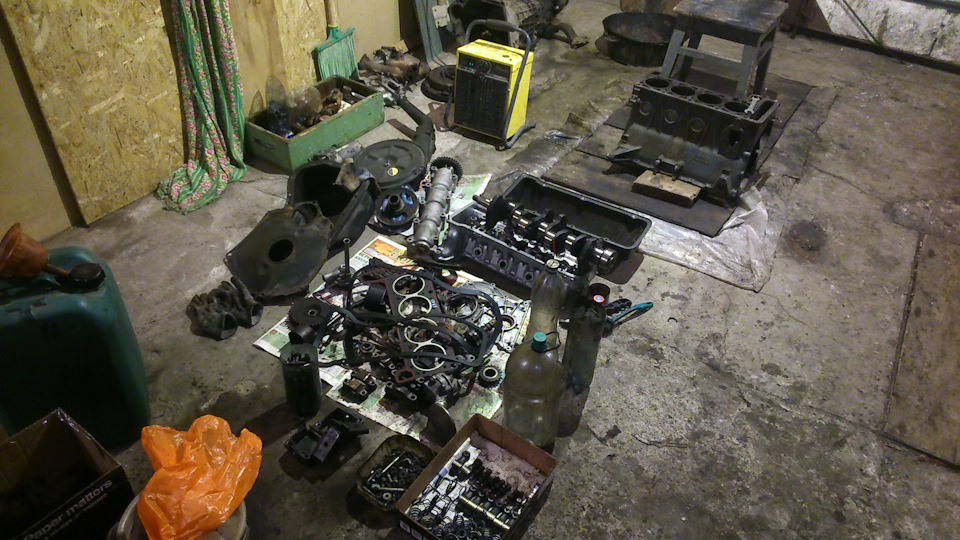

когда-то давно, для успешной регистрации ГБО в ГИБДД, на пару месяцев собирал двигатель из говна и палок
www.drive2.ru/l/497829454194671844/

Ещё и Супротек туда две дозы влил, для пущей злости, «эксперты» же утверждают, что от него двигатели ложаться 🙂

Пару месяцев растянулись до сего дня. Движка работает, машину тянет приемлемо, на холодную гремит поршнями как сраный дизеляка, давление масла штатное, расход масла 1 литр на 2000 км, по меркам современного иноавтопрома вообще идеал.

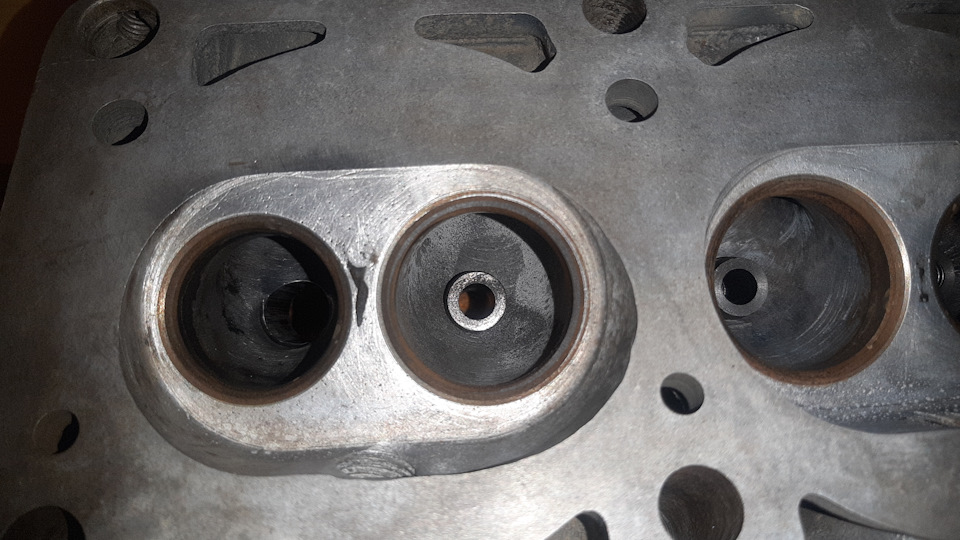

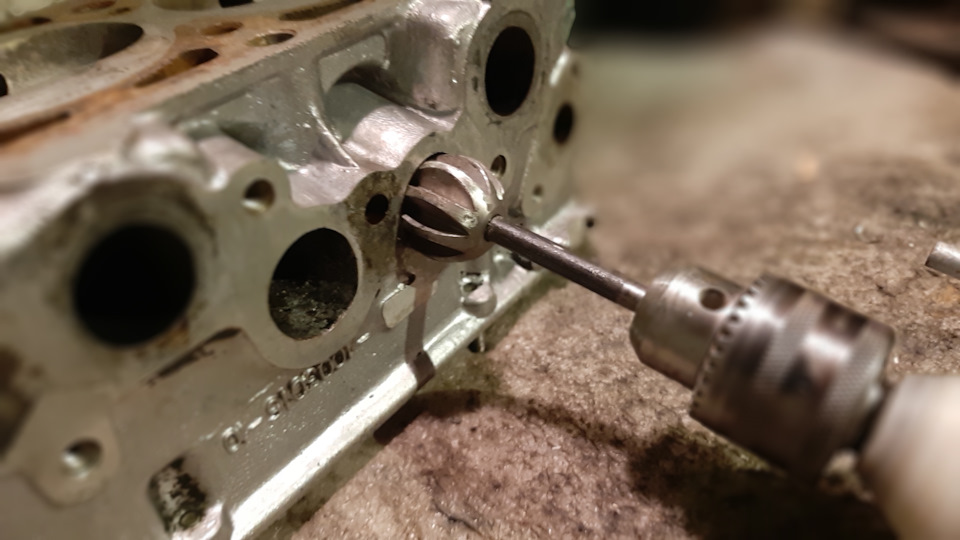

Тогда при сборке поставил ранее слегка доработанную ГБЦ, доработка её заключалась в расточке впускных каналов

и убирания выступающего прилива у направляющей клапана в выпускном канале

Больше в моторе не делалось ни чего.

Итог машина конечно не полетела, но двигатель стал вполне бодро подавать признаки жизни после 3000 оборотов.
В момент покупки этой Нивки такого не было, я думал, что дело в поршневой, изношенной до отчётливого стука при перекладках поршней. А тут на Тебе — оказалось напильник +ГБЦ тоже малость решают.

Сейчас, в преддверии сборки нового мотора, стало весьма интересно попробовать один техно-фрукт распредвал 480 производства ОКБ Двигатель www.raspredval.ru/product/dc21213.phtml
геометрическое сравнение параметров со стандартным валом следующее

графиков ВСХ у ребят производящих валы нет, видимо юристы подстраховались, но в предыдущей генерации этих валов, когда разработчик трудился в другой конторе, в сети гулял такой рисуночек

на нём представлено графическое сравнение 48 вала со стандартным

На всякий случай задал вопрос службе тех поддержки:
«Определился с выбором (если конечно Ваш 480 вал эквивалентен 48 валу
от MasterMotor, пришлите пожалуйста ВСХ 480 вала относительно штатного
для двигателя 21213 — 1,7 л.)»
и получил мутный ответ:
«Нет эквивалентных РВ. Т.к. валы ММ — это первая разработка Рожкова А.П.
После чего вся линейка была переработана и модифицирована в сторону расширения крутящего момента и более стабильного хх.
ВСХ на 480-ом нет.»

Что тут ещё добавишь. Продаём котов в мешке, Альф такому товару искренне рад

Ночь не спал ворочался.
Утром махнул рукой да оплатил заказ, фигня делов, каких-то жалких 6800 рублей из семейного бюджета (а что имею право, я вно больше экономлю столько на куреве и бухле) при прожиточном минимуме в нашем городишке 10 000 рублей.

Так же при заказе мне уточнили:
Напоминаем!

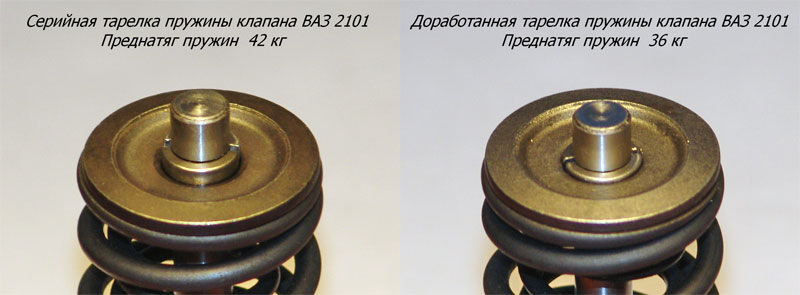

Все » классические » валы требуют установки клапанных тарелок 2101 с роспуском 1,6-1,8 мм. Без них гарантия на вал до установки. (вот ещё минус 900 рублей )

Для более оптимального углового расположения распредвала необходима звездочка регулируемая. (уже стоит, очень хорошая вещь)

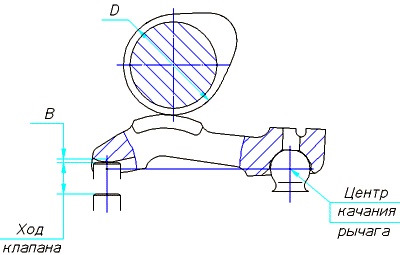

Для нормальной работы механизма привода клапана необходимо обеспечить правильное положение торца клапана относительно оси качания рычага привода клапана.

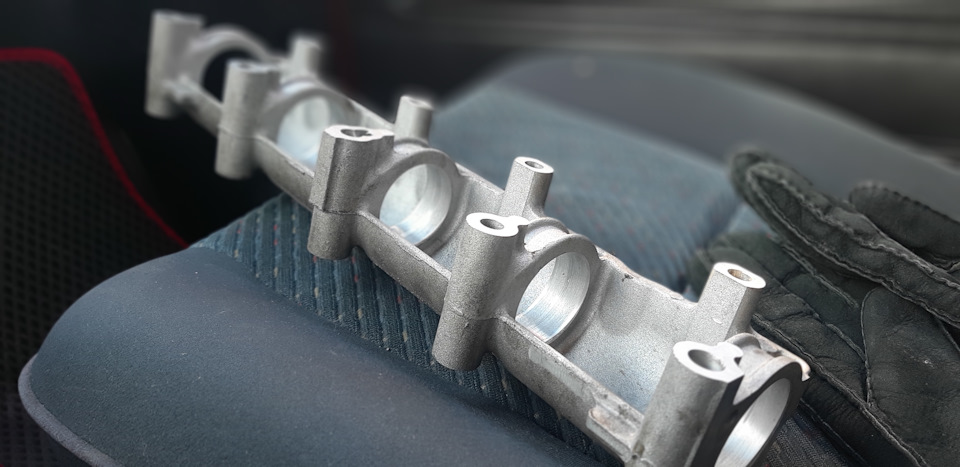

С гонял к шлифовщику с постелью распредвала, 500 рублей обменял услугу по шлифовке привалочной плоскости на величину 1 мм

При установке рекомендуем доработать пятку рокеров снятием фасок на рабочей поверхности. Рокер не должен свисать с кулачка.
фаску надо снимать под углом 15…20 градусов к рабочей поверхности.
Если одна сторона рокера лежит на поверхности кулачка, ее можно просто притупить, самое главное что бы поверхность рокера не выходила за плоскость кулачка, если выходит, тогда смело снимайте с этой стороны до 1 мм. Переход от рабочей поверхности к фаске не должен быть острым.
С этим разберусь при установке.

Спустя неделю ожидания получил заветную посылочку

Комплект распредвала в сборе с механическими толкателями клапанов на Нива 4х4 21213, 21214, 2131, Шевроле/Лада Нива 2123

Производитель АВТОВАЗ
Доступность: В наличии на складе
Длина: 44 см x Ширина: 24 см x Высота: 14 см
Вес: 5.70 кг
Артикул товара: 13599

При получении (наложенный платеж)
Банковскими картами онлайн
Электронными кошельками
По счету организации (без НДС)
Apple Pay | Samsung Pay

Почта России
СДЭК | ПЭК | Энергия
Деловые Линии
GTD (КИТ) | Байкал Сервис
ЖелДорЭкспедиция

Отправка от 1 дня
Доставка от 2 дней

Читать отзывы о магазине
Читать гарантии магазина

Описание

Отзывы (0)

Комплект включает распределительный вал в сборе с постелью и механические толкатели клапанов.

Применяемость:

Лада Нива 4х4 3д (ВАЗ 2121)
Лада Нива 4х4 5д (ВАЗ 2131)
Шевроле/Лада Нива 2123
Лада Нива 4х4 3д Урбан (ВАЗ 21214)

Вал распределительный ВАЗ 21213 для ДВС с мех компенсаторами, с постелью (АвтоВАЗ)

К заказу доступны обе цены РРЦ (рекомендованная розничная цена) или указанная ниже.

Внутренний код	19481
Артикул	21213100600800
Бренд	АвтоВАЗ
Тип	Распредвал
Марка авто	LADA (ВАЗ)

Курьерская доставка

от 300 ₽ *

от 1 дня *

Купить с доставкой

Ваш отзыв будет опубликован после проверки модератором

Бренд/Артикул	Описание	Наличие	Срок	Цена
LADA 212131006010	Распредвал «ВАЗ» ВАЗ 21213 голый	5	40 дней	4 987 руб.
АвтоВАЗ 21213100601000	Вал распределительный ВАЗ-21213 для ДВС с мех компенсаторами (АвтоВАЗ)	1	В наличии	2 489 руб.
АвтоВАЗ 21213100601000		1	6 дней	2 489 руб.

Показать все аналоги

Спасибо, за внимание к проекту. Вместе мы сделаем движком.рф лучше. После исправления неточностей мы отправим вам письмо, где расскажем об изменениях

К сожалению сейчас , заказать больше вы можете, если позвоните нам по телефону 8-800-775-7556

От выбранного города зависят цены, наличие товара и способы доставки

Количество для заказа позиции
должно быть кратно

Мы выслали вам пароль на указанный электронный адрес. Изменить пароль или другие регистрационные данные вы можете в настройках личного кабинета

Настоящим в соответствии с Федеральным законом № 152-ФЗ «О персональных данных» от 27.07.2006 года Вы подтверждаете свое согласие на обработку ООО «РАТ» персональных данных: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, передачу исключительно в целях выполнения Вашего заказа и информирования о нем, а также акциях и кампаниях ООО “РАТ», включая блокирование, обезличивание, уничтожение. Мы, ООО «РАТ», гарантируем конфиденциальность получаемой нами информации. Обработка персональных данных осуществляется в целях эффективного исполнения заказов, договоров и иных обязательств, принятых ООО «РАТ» в качестве обязательных к исполнению перед Вами.

Настоящее согласие распространяется на следующие Ваши персональные данные: фамилия, имя и отчество, адрес электронной почты, почтовый адрес доставки заказов, контактный телефон, платёжные реквизиты.

Распредвалы

Спортивные распредвалы на ВАЗ

Одним из наиболее распространенных вдов тюнинга автомобилей считается установка нового усовершенствованного распредвала. Распределительный вал является своеобразным механическим «мозгом» силового агрегата машины. Эта деталь определяет то, насколько быстро будут подниматься, а также насколько долго будут открыты клапаны мотора, что в значительной степени влияет на работу двигателя.

Одной из причин замены обычного распредвала на усовершенствованный, спортивный можно считать то, что стандартный вал отличается средними характеристиками, что не всегда подходит для владельцев машин.

На транспортное средство оказывает большое влияние не только производительность мотора агрегата, но и такой показатель как крутящий момент. Как правило, наибольшие значения мощности можно добиться, если силовой агрегат функционирует на оборотах, которые близки или равны максимальным. Одними из самых популярных являются спортивные распредвалы на ВАЗ, которые вы найдете в нашем каталоге.

Многие автолюбители, которым нравится быстрая езда, хотели бы, чтобы силовой агрегат машины практически без напряжения слушался педали газа. Такая ситуация поможет обеспечить хороший крутящий момент, если двигатель может его обеспечить.

Моторы, которые устанавливаются на модели Волжского автомобильного завода, отличаются отсутствием тяги, как на средних, так и на пониженных оборотах. Согласно имеющейся информации, двигатели до 3000 об/мин характеризуются недостаточной приемистостью. В частности, автомобиль может дергаться во время старта. Для улучшения этой характеристики требуется ускорить попадание в цилиндры необходимого количества горючей смеси. Возможно, это приведет к изменению фаз, как открытия, так и закрытия имеющихся клапанов. Именно подобными задачами справляются спортивные распредвалы на ВАЗ, пользующиеся хорошим спросом.

Преимущества использования доработанных распределительных валов

Установка тюнингового вала поможет за счет перенастройки клапанов подавать в ДВС требуемое количество горючей смеси. Доработанные кулачки спортивного вала характеризуются плавностью профилей. Все это позволяет механизму газораспределения работать с большей надежностью.

Отличительной чертой спортивных валов можно считать возможность отодвинуть границу детонации, особенно это касается работы на пониженных частотах коленвала. В настоящее время можно найти спортивные распредвалы на ВАЗ, которые используются для поездок по разным типам дорог.

В частности, они разделяются следующим образом:

Моментальный низовой распредвал, который лучше всего ведет себя во время движения по магистралям городов;
Универсальный тип, предназначенный для использования машины, и в городе, и на трассе;
Верховой вал, который лучше всего показывает себя при поездках на загородных трассах.

Если для ДВС подобрать распредвал с возможностью меньшего подъема клапанов, то это позволит добиться хорошего результата при пониженных частотах коленвала. Выбор распредвала с более значительным подъемом кулачков поможет увеличить производительность ДВС на повышенных частотах. Выпускаемые в настоящее время валы позволяют менять показатели и крутящего момента, и мощности силового агрегата или в области пониженных, или повышенных оборотов.

Спортивные верховые и низовые распредвалы

Есть информация, что «низовые» валы не достаточно эффективны при повышенных оборотах силового агрегата машины, а «верховые» при пониженных, а также при работе двигателя вхолостую. Такие характеристики обусловлены профилем используемого кулачка. На нижних оборотах увеличение тяги достигается за счет использования кулачка с плавным и широким профилем, а для повышения характеристик на «верхах» устанавливается кулачок отличающейся узким и острым профилем.

впускной клапан поднимался больше, чем выпускной. Эта регулировка позволит повысить производительность ДВС при повышенных оборотах. Кроме этого можно настроить систему так, чтобы выпускной клапан поднимался больше, чем впускной, что позволит повысить тягу при пониженных оборотах ДВС. Многие автовладельцев привлекает новый распредвал ваз цена которого остается не очень высокой.

Практически нет серьезных различий в настройке двухвальных и одновальных силовых агрегатов. Если получается решить задачу с синхронизацией независимых валов двухвального мотора, то есть возможность более тонкой настройки такого агрегата. Как правило, компании – изготовители таких изделий дают рекомендации о том пары каких валов лучше устанавливать совместно. Кроме этого снизить затраты, как времени, так и средств можно если использовать полнобазные валы.

Можно заметить, что, невзирая на возможную критику, установка спортивных валов является полноценным тюнингом для двигателя, устанавливаемого на модели Волжского автозавода. Все это подталкивает многих автолюбителей к установке этого распределительного вала на свою машину. Все желающие могут купить распредвал на ваз в компании «Стингер» с доставкой по всей России.

Низовые распредвалы

Низовые распределительные валы характеризуются большим по значению моментом при пониженных оборотах. А при средних и повышенных оборотах обеспечиваются неизменные показатели крутящего момента.

К положительным характеристикам, которым обладает низовой распредвал, относится: приемистость, экономичность, наличие хорошей тяги при низких оборотах, эластичность, а также возможность обеспечить приятную езду по городским магистралям. При этом значительного повышения динамических характеристик автомобиля после того как установлен низовой распредвал, не фиксируется.

Современный низовой распредвал позволяет транспортному средству стать тяговитым и улучшить экономичность. Кроме этого машина сможет хорошо разгоняться даже при пониженных оборотах силового агрегата.

За счет своих конструктивных особенностей, низовой распредвал позволит предотвратить выбросы рабочей смеси обратно, а кроме того не позволит проникать отработанным газам обратно в камеру сгорания мотора. Эти преимущества вместе с комфортом управления машиной достигаются за счет небольшого уменьшения мощности силового агрегата, а также снижения динамических характеристик. При желании можно довольно-таки быстро найти распредвал на классику в каталоге нашего интернет магазина, а затем его установить.

Теоретически низовые валы ограничиваются следующими параметрами: фаза впуска не превышает 270 градусов, а фаза выпуска часто немногим меньше или такая же по значению как и фаза впуска. При этом подъем клапанов находится в пределах от 10.0 и до 11,6 мм. Можно найти валы, параметры которых отличаются от описанных ранее, но значительная часть продающихся низовых валов обладает аналогичными параметрами.

Верховые распредвалы

Верховой вал рекомендуется тем автолюбителям, кто хотел бы повысить динамичность своей машины. Использование верхового распредвала позволяет сместить показатели момента примерно на 300 или даже на 800 оборотов вверх. Все это приводит к тому, что максимальная производительность силового агрегата машины фиксируется при значениях около 7,5 тыс. об/мин.

Как показывают исследования, хорошая прибавка при использовании верхового вала возникает начиная уже с 3 или с 3,5 тыс. об/мин. При пониженных оборотах какой-то значимой отдачи не возникает. Установка верхового вала приводит к тому, что приходится жертвовать эластичностью при пониженных оборотах ДВС.

Новые спортивные распредвалы на ВАЗ рекомендуется использовать автолюбителям, которые часто принимают участие на своих машинах в самых разных соревнованиях и гонках.
