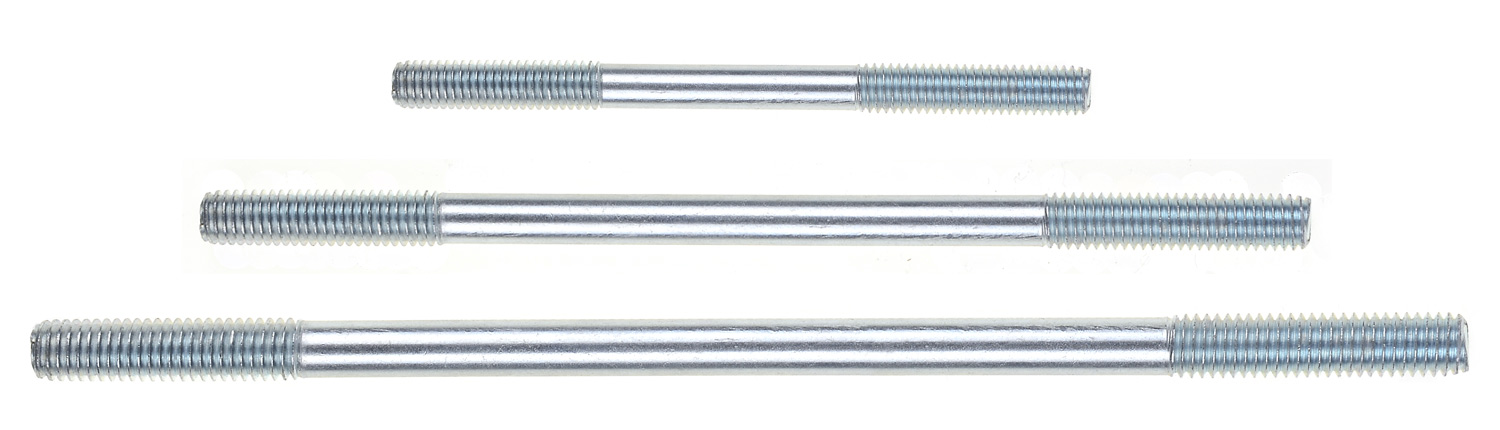

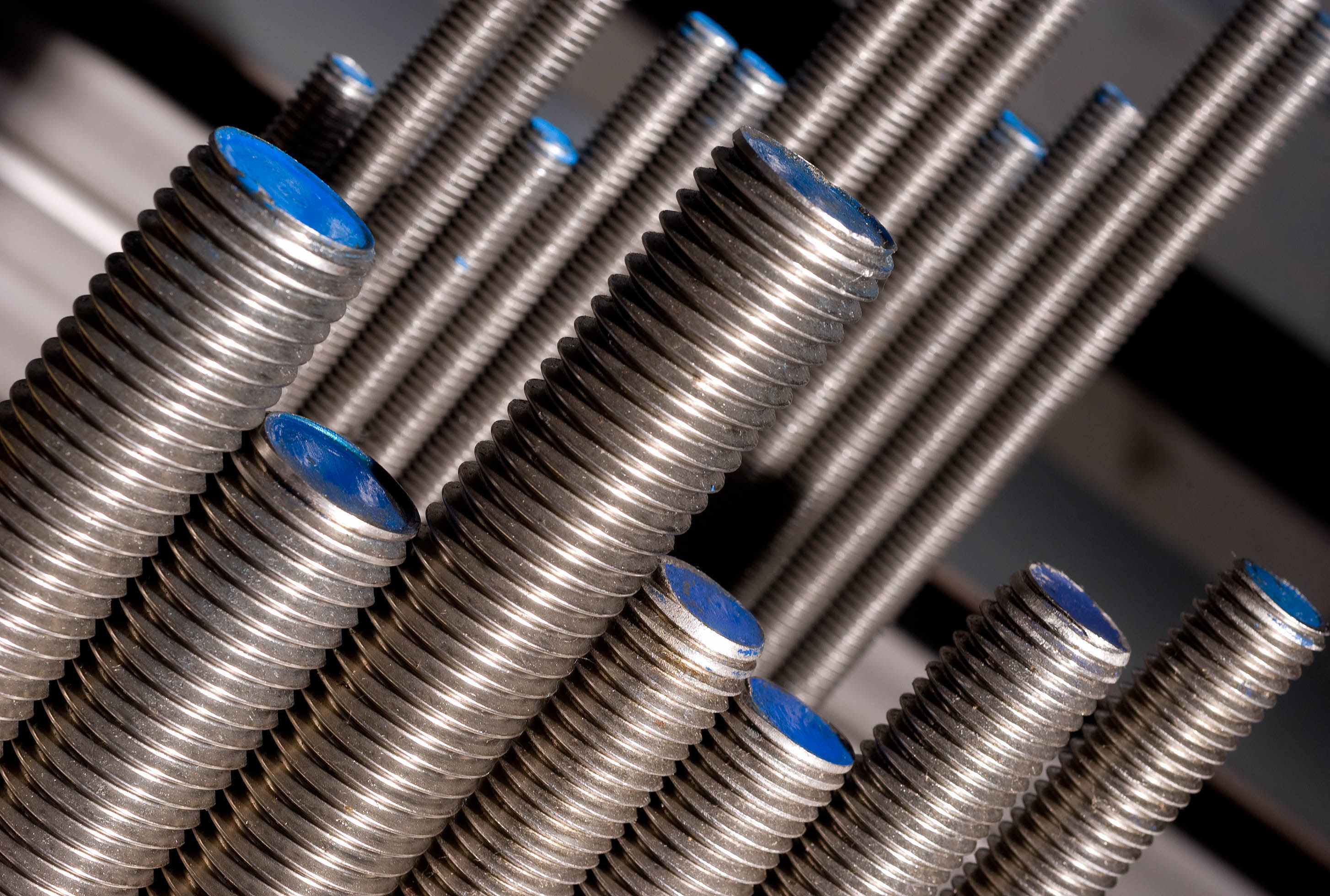

Типы шпилек резьбовых, названия и определения

Шпилька представляет собой резьбовой крепежный элемент круглого сечения с продольной осью симметрии. Резьба может быть нанесена как быстрым методом прокатки на вальцах (т.н. резьбонакатка), так и более медленно, но значительно более точно – методом точения на станке.

Резьбовая зона контакта может покрывать все изделие целиком (полнорезьбовая шпилька), так и быть нанесена по концам изделия (т.н. штанга для гладких сквозных или глухих отверстий, в России нормируется по ГОСТ 22042-76).

Производство шпилек по чертежам Заказчика может подразумевать насечку разных диаметров / шагов резьб на противоположные концы стержня. Иногда метизы могут иметь изогнутый несущий цилиндр.

Этимология слова

Интересно происхождение слова «шпилька». Оно восходит к польскому термину «szpilka», от которого, в свою очередь берет начало древненемецкое слово «Spille», что значит «иголка».

Связь с крепежным элементом, по-видимому, обусловлена сходством форм этих изделий, оба из которых представляют собой вытянутые, длинные объекты. Кстати, от этого же слова происходит «шпиль», например, церковный или вышечный.

Назначение и области применения резьбовых элементов шпилечного типа

Основным назначением шпилек является обеспечение надежного резьбового соединения конструкций, узлов, агрегатов или элементов машин, нередко располагающихся на значительном удалении друг от друга – до 3 метров и более.

Шпилечный крепеж незаменим во фланцевых соединениях, являющихся «уязвимыми» точками теплоэнергетического оборудования – запорные клапана, паровые и водогрейные котлы, топки, нагреватели, турбинные установки, системы отопления.

Читайте подробнее о фланцевом крепеже на соответствующей странице.

Зачастую без шпильки невозможно осуществление крепления агрегатов в автомобильной, тракторной и иной моторной технике, в авиа- и судостроении, возведении мостов и переправ, шахтных выработок, тоннелей и прочих ответственных – надземных и подземных – конструкций.

Классификация стандартов шпилек по различным технологическим аспектам

Шпильки ГОСТ, ОСТ – Россия и некоторые страны СНГ

В России и некоторых странах СНГ – участницах бывшего СССР (к примеру, Казахстан, Грузия, Беларусь) – это, традиционно, ГОСТы и ОСТы, (ГОСТом называется широкий межгосударственный стандарт, ОСТом – отраслевой).

Среди наиболее значимых ГОСТов – щепетильно учитываемых на нашем предприятии – следует отметить следующие нормативы: 11371 78 (шайбы), 9066 75 (стержни фланцевые, с температурой рабочих сред от 0 до 650 ℃), 22042 76 (для деталей с гладкими отверстиями), 22038 76 (с ввинчиваемым концом длиной 2d), 22036 76 (с ввинчиваемым концом длиной 1,6d), 22034 76 (с ввинчиваемым концом длиной 1,25d), 24705 2004 (резьба метрическая), 19256 73 (стержни под накатывание метрической резьбы), 24379.1 80 (болты фундаментные) и некоторые второстепенные.

DIN 975 и 976 – Deutsches Institut für Normung (Немецкий Институт Стандартизации)

Что касается непосредственно резьбовых штанг, то согласно предписаниям Института DIN, их производство также нормируется – для обеспечения взаимозаменяемости продукции на всей территории действия Берлинского стандарта.

ISO – International Standard Organization

Затрагивая стандартизацию, нельзя не упомянуть и международный комитет ISO, который также занимается внедрением стандартов по всему миру, (включая Австралию, Океанию и обе Америки). Впрочем, в разрезе обозрения штанговой продукции с резьбой следует отметить лишь несколько ключевых стандартов ISO, распространяющихся на данный (и сопутствующие) типы метизов – это ISO 2339 (штифты конические), 13918 (для дуговой сварки), ISO 7089 (плоские шайбы), 7090 (шайбы плоские с фаской).

Являясь полноцикловым производителем с собственными современными линиями, «Ижснабметиз» предлагает к изготовлению шпильки по ГОСТ, DIN и ISO, а также соответствующие гайки, шайбы, стопорные кольца и любой другой крепеж, в том числе, высокопрочный, жаропрочный, усиленный, а также производство метизов в рамках индивидуального Заказа по Вашим чертежам.

Классы прочности шпилек резьбовых

В современной промышленности болты, гайки и шпильки в основном изготавливаются из углеродистых сталей. В зависимости от типа производства продукции и обработки изделий из одной и той же марки возможно получать крепеж различного класса прочности.

Так, например, из конструкционной стали марки 35 можно получить метизы следующих классов прочности:

• 5.6 – при изготовлении метиза на токарном / токарно-фрезерном станке;
• Прочности 6.8 можно добиться путем выштамповывания изделия на прессе;
• До класса 8.8 можно довести метиз, если после объемной прессовки провести процедуру термической закалки.

Если принять во внимание, что первая цифра класса точности индицирует ≈ 1% от предела прочности на растяжение, а вторая ≈ 10% от величины, с которой предел текучести (начало пластической деформации) относится к пределу прочности на растяжение, то понятно, что не все марки стали / сплавов и не все типы обработки будут точно соответствовать общепринятому ряду прочностей.

Укажем в таблице рекомендуемые нормативами – (но не строго обязательные) – марки углеродистых сталей и соответствующие им прочностные классы, а также показатели твердости по Бринеллю.

Таблица: прочностные классы шпилек, марки сталей и твердость по Бринеллю (ГОСТ 9012-59)

Шпилька резьбовая: область применения и основные параметры крепежа (75 фото)

Практически все этапы строительных и ремонтных работ требуют приобретения различного рода крепежных элементов. Одним из них является оцинкованная резьбовая шпилька. О возникновении указанного крепежного изделия, области его применения и разновидностях, а также о том, почему специалисты рекомендуют использовать оцинкованный крепеж, пойдет речь ниже.

Создание шпильки с резьбой и сфера ее использования

Когда в машиностроительной отрасли возникла необходимость соединения ровных и имеющих гладкую поверхность деталей, инженеры придумали резьбовую шпильку. Внешний вид данного крепежного элемента весьма прост – это металлический стержень, концы которого имеют резьбу. На стандартных шпильках в отличие от современных строительных вариантов резьба создавалась не по всей длине.

Чуть позже была замечена универсальность крепежного элемента и строительная индустрия взяла себе на вооружение все многообразие резьбовых шпилек. Кроме строительной сферы применение резьбовых шпилек стало возможным в рекламе.

Современные рекламные щиты, будучи тяжелыми конструкциями, могут надежно стоять на земле благодаря шпилечному способу крепления. В бетонное основание монтируются резьбовые элементы необходимого диаметра, как правило, их количество равно четырем. После чего рекламный щит попросту надевается на шпильки и закручивается гайками.

Разновидности строительных шпилек

Строительный крепеж производится с учетом разнообразных целей. Поэтому различны его модификации. Во-первых, речь идет о длине выпускаемых деталей, которая варьируется от 10 см до 2 метров. Во-вторых, имеется в виду диаметр крепежа, определяющий шаг резьбы.

Некоторые строительные шпильки имеют разный тип резьбы на концах, с одной стороны может быть метрическая (ее шаг и основные параметры заданы в миллиметрах), с другой – специальная резьба для вкручивания в дерево или пластиковый дюбель.

Существует модификация со шляпкой, позволяющая сократить число используемых элементов крепления. Указанная шпилька превосходно заменяет болт и шайбу. Разнообразие размеров резьбовых шпилек позволяет найти оптимальный и удобный способ крепления почти для любого вида работ.

Если на конце шпильки есть упоминавшаяся выше резьба по дереву, то можно без особых усилий обеспечить надежную фиксацию системы водоотведения деревянного дома, избежав при этом проделывания лишних отверстий в стенах.

Совет! Выбирая шпильку, имеет смысл обратить внимание на изделие чуть большей длины, чем это необходимо. Будет плохо, если она окажется короче.

Кроме того, скрепляемые детали имеют свойство немного деформироваться при сжатии, поэтому образуется небольшой запас по длине. Его по необходимости всегда можно сократить, правильно используя болгарку или ножовку по металлу.

Состав шпилечного крепления

Как отмечалось выше, шпилька представляет простой металлический стержень с резьбой. Чтобы она могла должным образом выполнять необходимые функции, требуются дополнительные крепежные элементы. Корректная работа шпильки может быть обеспечена следующими составляющими.

• Гайкой, которая прижимает и надежно фиксирует смонтированную деталь в необходимом месте.
• Контргайкой, являющейся дополнением предыдущего пункта, не позволяющей гайке раскручиваться в процессе эксплуатации различных конструкций.
• Шайбой, позволяющей создать значительное сопротивление гайке и препятствующей прокручиванию последней дальше определенного заранее места.
• Металлической подкладкой, основная задача которой сводится к увеличению плоскости крепежной шляпы.
• Разнообразными муфтами, позволяющими создавать требуемые отступы для надежной фиксации чего-либо.

В техническом плане вся крепежная шпилечная система представляет собой единое целое множества составляющих, которое рассчитывается по-разному в зависимости от поставленных задач.

Применение оцинкованных шпилек

Опытные строители и ремонтники утверждают, что прочность резьбовой шпильки при условии правильного ее подбора, позволяет крепить весьма тяжелые конструкции в особенных в плане свойств строительных материалах. Среди них можно выделить все разнообразие газобетонной и пенобетонной продукции, ракушечник и другие виды.

Даже такое надежное крепление, как анкерный болт, в указанном материале держится крайне плохо, вываливаясь достаточно быстро. Оцинкованная резьбовая шпилька превосходно помогает решить задачу, но создавая при этом другие проблемы.

Например, при сквозном креплении в стеновом материале возникает так называемый мостик холода, требующий тщательного продумывания системы утепления.

Полезность и рациональность использования оцинкованного крепежа становятся явными, если обратить внимание на некоторые фото резьбовой шпильки, сделанные после длительной эксплуатации. Цинковое напыление отлично защищает металлические элементы от процессов коррозии.

Повышенная влажность в зоне использования шпильки может пагубно сказаться на всей крепежной системе, особенно если речь идет не об оцинкованных шпильках. Со временем она может попросту сломаться, иногда неся с собой непоправимые последствия.

Изготовление резьбовых шпилек

Компания «КЕРН» специализируется на производстве резьбовых шпилек. Изделия отвечают требованиям действующих стандартов. При изготовлении используются углеродистые, нержавеющие, конструкционные, высокопрочные и иные стали разных марок, включая цветные сплавы. Для производства нестандартной продукции достаточно вашего чертежа, эскиза или готового образца.

• Цена: от 40 руб.
• Размер: м8-м39

Подробнее

• Цена: от 60 руб.
• Размер: м10-м60

Подробнее

• Цена: от 60 руб.
• Размер: м2-м48

Подробнее

• Цена: от 60 руб.
• Размер: м2-м48

Подробнее

• Цена: от 60 руб.
• Размер: м2-м48

Подробнее

• Цена: от 60 руб.
• Размер: м2-м48

Подробнее

• Цена: от 60 руб.
• Размер: м2-м48

Подробнее

• Цена: от 60 руб.
• Размер: м2-м48

Подробнее

• Цена: от 60 руб.
• Размер: м2-м48

Подробнее

• Цена: от 85 руб.
• Размер: м6-м48

Подробнее

• Цена: от 60 руб.
• Размер: м2-м48

Подробнее

• Цена: от 60 руб.
• Размер: м2-м48

Подробнее

• Цена: от 60 руб.
• Размер: м2-м48

Подробнее

• Цена: от 60 руб.
• Размер: м2-м48

Подробнее

• Цена: от 90 руб.
• Размер: м12-м52

Подробнее

• Цена: от 80 руб.
• Размер: м8-м20

Подробнее

• Цена: от 60 руб.
• Размер: м10-м60

Подробнее

• Цена: от 40 руб.
• Размер: М8–М 39

Подробнее

Изготавливаем шпильки по вашим чертежам

• Шпильки с резьбой по всей длине ( иногда называют «полнорезьбовая шпилька») класс прочности 4.6 и 8.8 длина: 1000 мм , 2000 мм или по размерам, указанным заказчиком.
• ГОСТ 9066-75 шпильки для фланцевых соединений с температурой среды от 0 °С до 650 °С.
• Шпилька ГОСТ 22037-76
• Шпилька ГОСТ 22038-76
• Шпилька ГОСТ 22041-76
• Шпилька ГОСТ 22032-76
• Шпилька ГОСТ 9066-75
• Шпильки ГОСТ 22042-76
• ОСТ 26-2040-96 шпильки для фланцевых соединений.
• ГОСТ 22032-76 шпильки с ввинчиваемым концом длиной 1d. Класс точности В.
• ГОСТ 22033-76 шпильки с ввинчиваемым концом длиной 1d. Класс точности А.
• ГОСТ 22034-76 шпильки с ввинчиваемым концом длиной 1,25d. Класс точности В.
• ГОСТ 22035-76 шпильки с ввинчиваемым концом длиной 1,25d. Класс точности А.
• ГОСТ 22036-76 шпильки с ввинчиваемым концом длиной 1,6d. Класс точности В.
• ГОСТ 22037-76 шпильки с ввинчиваемым концом длиной 1,6d. Класс точности А.
• ГОСТ 22038-76 шпильки с ввинчиваемым концом длиной 2d. Класс точности В.
• ГОСТ 22039-76 шпильки с ввинчиваемым концом длиной 2d. Класс точности А.
• ГОСТ 22040-76 шпильки с ввинчиваемым концом длиной 2,5d. Класс точности В.
• ГОСТ 22041-76 шпильки с ввинчиваемым концом длиной 2,5d. Класс точности А.
• ГОСТ 22042-76 шпильки для деталей с гладкими отверстиями. Класс точности В.
• ГОСТ 22043-76 шпильки для деталей с гладкими отверстиями. Класс точности А.
• ГОСТ 11447-80 шпильки упорные на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см кв).
• ГОСТ 18746-80 шпильки упорные.
• Анкерные тяги (связи).

Назначение и сфера применения крепежа

Резьбовая шпилька — это стержень с нарезанной или накатанной на обоих концах резьбой. Последняя бывает сплошной или разделяется отрезком с гладкой поверхностью. Используется путём:

• ввинчивания одной стороны в корпус детали с последующей фиксацией свободного конца гайкой;

• прохождения через сквозное отверстие с навинчиванием гаек с обеих сторон.

Если этого требуют особенности соединения, устанавливаются стопорные либо плоские шайбы.

Сегодня резьбовые шпильки применяются:

при монтаже трубопроводов и устройстве коммунальных сетей;

при установке люков и крышек резервуаров, работающих под давлением;

при изготовлении ответственных механизмов в машиностроении;

для создания фланцевых соединений и в других случаях.

Мы занимаемся профессиональным производством крепежа разных типоразмеров, активно используем автоматизированные станки с числовым программным управлением и современные резьбонакатные станки. Мы изготавливаем любые партии продукции. Возможно долговременное сотрудничество в рамках реализации крупного проекта.

У нас можно заказать резьбовые шпильки:

• с резьбой по всей длине;
• анкерные;
• для фланцевых соединений;
• с ввинчиваемым концом;
• для деталей с гладкими отверстиями и прочие.

Крепёж различается по следующим параметрам:

• классам прочности и точности;
• длине и диаметру;
• размерам резьбы и её шагу;
• используемой марке стали;
• наличию антикоррозионной обработки.

Шпилька резьбовая, резьба метрическая или просто штанга

Конструкция шпильки метрической

Согласно DIN 975 длина резьбовой штанги составляет 1 или 2 метра. Стандарт DIN 976-1 регламентирует длину изделия в зависимости от диаметра. На многих сайтах к российскому аналогу часто причисляют ГОСТ 22023-76. Однако изделие, выполненное по ГОСТу, предназначено для фланцевых соединений и регламентирует параметры резьбы. Такому изделию характерна неполная резьба.

Широко используется крепежное изделие, соответствующее DIN 975, которое представляет собой стержень с равномерной метрической резьбой по всей длине крепежа. При необходимости шпильку нарезают на требуемую по проекту длину.

В типоразмере указывается внешний диаметр крепежа и общая длина. В не зависимости от линейного размера шаг резьбы регламентирован по диаметру:

Назначение шпильки резьбовой

Штанга-шпилька предназначена для следующих задач:

• обеспечение расстояния, задела от несущей поверхн ости до рабочей прикрепляемой конструкции
• наращивание, удлинение конструкции, имеющей метрическую резьбу
• фиксация различных конструкций или ее отдельных элементов в процессе возведения

Примеры применения шпильки

Наиболее очевидным является использование метрических шпилек при установке различных инженерных систем под потолком. При посещении гипермаркетов, различных офисов, расположенных в помещениях с высокими потолками, производственных цехов, видны конструкции воздуховодов, вентиляций и других обязательных систем для обеспечения жизнедеятельности. Конструктивное отстояние необходимо для удобного, быстрого монтажа и последующей эксплуатации, ремонта. Объем работ, который приходится на данный тип строительства, очень велик, а значит и потребности в данном метрическом крепеже.

При работах с деревянными конструкциями шпилька выполняет роль стяжки элементов. После установки основного строительного материала (бруса, сруба, бревна) конструкция смещается из-за усушки древесины. Чтобы не допустить этого, деревянные конструкции стягивают посредством резьбовой шпильки — для придания сооружению достаточной прочности. Это один из вариантов фиксации деревянных элементов между собой: достаточно надежный и экономичный.

Метрическую резьбу можно устанавливать в бетон, наращивая сверху деревянные элементы.

Важную роль осуществляют шпильки и при стяжке опалубки: во время формирования фундамента необходимо сохранять форму конструкции и шпилька резьбовая имеет достаточную прочность для данной задачи.

Шпилька-штанга является адекватной заменой пружинного узла: экономически выгоднее, результат тот же.

Также с помощью метрической шпильки можно соединить брусья большого сечения. Например, как надежно скрепить деревянные профили толщиной 25 см? В сумме они составят полметра! По старинке использовали скобы. В настоящее время более надежным является применение именно шпильки. Коронкой биметрической по дереву подготавливают отверстие под шайбу плоскую увеличенную DIN 9021, фиксируя сверху гайкой DIN 934.

За счет шпильки резьбовой можно сделать исполнение нестандартного соединения. Например, в идеале для крепления требуется болт 8х300. То есть диаметр М8 будет вполне обеспечивать прочность узла (или будет единственным решением), но длина должна составлять 0,3 метра. Типоразмера данного крепежа не существует; максимальная длина для М8 является 0,2 м (М8х200). Индивидуальное изготовление возможно, но может оказаться нерентабельным. Нестандартное крепление можно получить, используя шпильку DIN 975 и две гайки DIN 934. Для этого накрутите на шпильку две гайки рядом. Затем перемещайте одну к другой, применяя ключи и закручивая их в противоположные друг от друга стороны. Образуется максимально плотное и прочное соединение, напоминающее собой болт с высокой головкой и длинным стержнем. Полученный нестандартный болт при необходимости можно обработать, отрезав болгаркой ненужную длину у образованной головки.

Наиболее востребована штанга DIN 975, изготовленная из оцинкованной стали классом прочности 4.8. Также используются изделия, исполненные из высокопрочной и нержавеющей стали, которые можно также купить в ГОСКРЕП, обратившись к менеджерам. В зависимости от требований проекта подбирается тип крепежа, чтобы последующая эксплуатация конструкции была обеспечена достаточной прочностью.

Классификация резьбовых шпилек

Содержание:

Резьбовая шпилька широко используется для крепления различных металлоконструкций, гарантирует высокую надежность и прочность соединения.

Шпильки выпускаются в соответствии с ГОСТ 22042, ГОСТ 22032, DIN 972, DIN 976 и другим стандартам, регламентирующим конструкционные параметры, геометрические размеры и материал изготовления.

Особенности конструкции резьбовых шпилек

Шпилька — стальной резьбовой пруток без оголовка на конце. Это позволяет стягивать различные детали между собой, накручивая гайки с обоих концов, вкручивать шпильки в резьбовые отверстия. Резьба может быть нанесена как на все тело изделия, так и на ее часть. Существует несколько типов конструкций резьбовых шпилек, различающихся по диаметру и исполнению.

Материалы изготовления резьбовых шпилек

В зависимости от условий эксплуатации и типа изделий шпильки могут изготавливаться из углеродистой, легированной и нержавеющей стали. Шпильки с ввинчиваемым концом и метизы, предназначенные для стяжки изделий с гладкими отверстиями, производятся из 20Х13, 14Х17Н2, 30ХМА и т. п.

Шпильки, применяемые с деталями из стали или титанового сплава, изготавливаются из 09Г2С. При работе с фланцевыми соединениями стоит выбирать шпильки из стали 35, 40Х или 09Г2С. Подробнее материалы изложены в соответствующих ГОСТ на изготовление шпилек разных конструкций.

Виды шпилек резьбовых

Резьбовые шпильки могут иметь разную конструкцию. Но в большинстве типов применяется два стандарта:

• Диаметр гладкой части равен диаметру резьбовой.
• Диаметр гладкой части меньше резьбовой.

Шпильки для деталей с гладкими отверстиями

Этот тип изделий регламентируется ГОСТ 22042. Размер шпильки зависит от ее диаметра — параметры занесены в соответствующую таблицу. В ее верхней строке указывается диаметр резьбы. Если он занесен в скобки, то это — нежелательный размер, но не запрещенный.

Диаметр изделий составляет от 6 до 48 мм, шаг резьбы — крупный или мелкий, длина — до 500 мм. Шпильки этой конструкции изготавливаются из углеродистой, легированной стали или бронзы. Применяются в строительстве, для бытовых нужд.

Шпильки с ввинчиваемым концом

Шпильки с ввинчиваемым концом изготавливаются в соответствии с требованиями ГОСТ 22032, ГОСТ 22038, ГОСТ 22034. Они могут иметь резьбу как по всей части, так и на отдельном конце прутка, отличаться по длине и диаметру.

По ГОСТ 22038 выпускаются шпильки для деталей из легких сплавов, по ГОСТ 22034 — метизы, предназначенные для ввинчивания в бронзовые и стальные изделия. Наиболее распространенный стандарт — ГОСТ 22032, в котором указываются параметры стальных шпилек, вкручиваемых в металлические, латунные и титановые заготовки.

Эти изделия могут иметь крупный и мелкий шаг резьбы с разных сторон, диаметр от 3 до 48 мм.

Фланцевые шпильки

Фланцевые шпильки — специальный тип метизов, предназначенный для соединения трубопроводов (газовых, турбинных, паровых), работающих при температуре до 650 °С. Их параметры занесены в ГОСТ 9066. Выделяют пять типов изделий:

• С равным диаметром резьбы и гладкой части.
• Диаметр резьбовой части больше гладкой.
• С наличием четырехгранного выступа и осевого отверстия.
• С осевым отверстием по длине и выступом цилиндрической формы.
• С отверстием по всей длине, диаметром резьбы больше, чем на гладкой части.

Приварные шпильки

Приварные шпильки предназначены для приварки к стальным изделиям. Они выпускаются по ГОСТ Р 55738 в трех исполнениях: для газовой сварки, дуговой сварки и контактной сварки.

Закладные шпильки (фундаментные болты)

Закладные шпильки применяются для монтажа изделий к бетонным и монолитным основаниям. Они отличаются изогнутой формой и фиксируются в монолит на этапе его создания. Параметры изделий указываются в ГОСТ 24379.

Резьбовые шпильки (DIN 975)

Резьбовые шпильки, указанные в стандарте DIN 975, отличаются наличием резьбы по всей длине изделия. Их применяют для потолочных креплений вентиляции, воздуховодов и т. п. В качестве материала выступает углеродистая, нержавеющая сталь. Шпильки выпускаются длиной в 1 или 2 м, диаметр — М4-М36.

Применения резьбовых шпилек

Шпильки резьбовые используются в различных областях производства, строительства.

• Ремонтно-строительные работы.
• Монтаж оборудования, станков, крупногабаритных механизмов.
• Создание металлоконструкций.
• Монтаж систем вентиляции, воздуховодов и т. п.
• Сборка каркасов, различных строений и стендов.

Их применяют в машиностроении, для фиксации крупногабаритного оборудования и станков. В машиностроении и строительстве наиболее часто используют шпильки с ввинчиваемым концом, благодаря их конструктивным особенностям — один конец ввинчивается, а второй — затягивается гайкой.

Шпильки применяют для фиксации трубопроводных систем, вентиляции, отопления и т. п. Они используются для стягивания фланцевых соединений трубопроводов, расположенных на улице. Специальные шпильки предназначены для магистральных систем, работающих при высокой температуре до 650 °С.

На шпильки часто устанавливаются билборды. Для этого применяют закладные изделия, которые монтируют в бетон. К ним крепят станицу щита.

Как выбрать резьбовую шпильку?

Все шпильки рассчитаны на работу с конкретной нагрузкой. И их несущая способность напрямую зависит от их конструктива, материала, размера и т. п.

Несущая способность резьбовой шпильки, выдерживающей нагрузку в плоскости, зависит от глубины ее ввинчивания. На грузоподъемность также оказывает влияние шаг резьбы.

При перпендикулярно направленной нагрузке несущая способность шпилек определяется сопротивлением материала на изгиб и срез. На этот параметр влияет материал и диаметр прутка, при этом длина резьбовой части особого значения не имеет.

Шпилька резьбовая

Часто используемый в строительном деле крепёж. По сути, он является стержнем из стали, на котором по всей длине нарезана метрическая резьба. В продажу обычно поступает шпилька диаметром от 6 до 24 мм, что позволяет выбрать изделие с необходимой несущей способностью. В целях антикоррозийной защиты данный метиз покрыт цинковым слоем. Стандартная длина шпилек, которые можно купить – один метр, при необходимости получения меньшего размера стержни нарезаются болгаркой уже по месту.

Применяется такой крепёж для надёжного разборного соединения деталей из металла или из дерева. Но чтобы воспользоваться шпилькой резьбовой, необходимо использовать также гайки соответствующего размера резьбы и шайбы. Вертикальными шпильками соединяют брусья при строительстве стен дома, их используют как закладные в бетон, они вставляются в стены в системе химических дюбелей. На шпильках иногда собирают стропильные системы и скручивают сложные металлоконструкции.

Среди явных плюсов применения шпильки резьбовой стоит выделить: возможность сборки довольно объёмных деталей, очень высокую прочность получаемого узла, разборность соединения, универсальность использования.

Я занимаюсь строительством давно, ценю хорошее качество материалов, поэтому частенько являюсь Вашим клиентом, последний раз заказывал шпильку резьбовую 2м попал под акцию, вышло вообще дешево, заказывал в большом количестве 1000 штук, все было в наличии, доставили в оговоренный срок, для меня это важно, чтоб не было простоев в строительстве,будем еще сотрудничать.

Закупал недавно большое количество таких шпилек разных размеров для крепежа металлических лотков на потолке в офисном здании. Качество меня устраивало, т.к. резьба целая и сами шпильки ровные, плюс цена выгодная. С монтажом также не возникло никаких проблем. Во время резки они не трескались (иногда такое можно встретить у некачественных шпилек). Покупкой в целом доволен. Потратил не очень много денег и получил качественный материал.

Все размеры и всегда в наличии с нормальной нарезкой и по нормальной цене. Сюда заезжаю, так уже даже не звоню предварительно и ни разу чего-то не оказалось.

В строительстве без них трудно обойтись и важно, чтобы резьба нарезана нормально была. Здесь всегда все целые и по размерам проблем не бывает, поэтому берем — работать с хорошим приятнее.

Удивительно, но никто не задал ни одного вопроса. Вы можете стать первым!

Самовывоз со склада бесплатно

Адрес: Поселение Мосрентген, Москва Логистический центр Славянский Мир. Торговое место С-115, С-116

Часы работы: ПН-ПТ с 8.00-19.00 , СБ с 9.00-18.00, ВС с 9.00-18.00

Мы готовы предложить большой автопарк для осуществление доставки , стоимость вы можете рассчитать используя таблицу

Если у вас не получается самостоятельно рассчитать стоимость доставки наши специалисты всегда рады вам помочь +7 (495) 233-90-60

Шпилька с двусторонней резьбой — полное руководство по крепежу труб

Шпилька, гайки, крепежные болты и шайбы также называются болтовым материалом или крепежом. Болтовое соединение — это термин, который используется для затягивания / создания фланцевых соединений. Затяжка фланца обеспечивает герметичное соединение между прокладкой и фланцами.

Фланцы ASME имеют как минимум четыре отверстия под болты, а для фланцев большего диаметра количество отверстий под болты всегда кратно четырем. Выбор количества отверстий под болты зависит от следующих факторов:

• Размер фланца
• Рабочее давление
• Рабочая температура
• Материал фланца

Различные виды крепежа, используемые в трубопроводе

Шпилька

Шпилька имеет резьбу на всю длину или на обоих концах. Как показано на изображении. Она состоит из трех компонентов, если не используются шайбы (две гайки и шпильки). Если используется шайба, то становится пять. Иногда дополнительные гайки используются для гидравлического натяжения со шпилькой большего размера.

Длина шпильки должна быть достаточной, чтобы покрыть всю гайку плюс 1,5-3 резьбы. Следует избегать длинных шпилек, так как это увеличивает вероятность коррозии и других повреждений открытых резьб, что затруднит последующее удаление. ASME B16.5 дает требуемый размер шипа. Длина шпильки зависит от типа прокладки и максимальных требований к резьбе.

Крепёжный винт

Винты имеют резьбу на одном конце и шестигранную головку на другом конце. Смотрите изображение ниже. При этом используются болты для труб с фланцами более низкой прочности, такими как GRE / GRP, бронза. Обычно шайбы используются с болтом для предотвращения чрезмерной нагрузки на фланец.

Гайки

Обычно шестигранные гайки тяжелой серии используются со шпильками. Ненагруженная поверхность гайки скошена, в то время как нагрузочная поверхность отделана шайбой или может быть скошена.

Шайбы

Шайба — это тонкая пластина с отверстием в центре. Шайбы распределяют нагрузку по поверхности фланца; это предотвращает повреждение фланца. По этой причине для неметаллического фланца требуются шайбы. Используются разные типы шайб, такие как плоские, разделительные и конические пружины. Плоские и разделенные шайбы показаны на рисунке.

Конические шайбы — это специальные шайбы. Также известный как тарельчатые пружины. Они надежно удерживает болтовые соединения в местах, где присутствуют вибрация, дифференциальное тепловое расширение и ползучесть болтов. Эти условия могут изменить нагрузку на шпильку, что может привести к ослаблению соединения. Конические шайбы обеспечивают эффект пружины и предотвращают ослабление шпильки. Эта шайба обеспечивает высокие пружинные нагрузки при небольших отклонениях.

Стандарты шпилек

Различные стандарты ASME используются для болтов и гаек для изготовления болтовых материалов. Список таких стандартов приведен ниже.

• Диаметр и длина шпильки и болта описаны в ASME B16.5 и B16.47;
• ASME B1.1 Унифицированные резьбовые винты с резьбой (Ряды с сердечниками и тонкой резьбой — обычно серия с сердечниками используется для шпилек, используемых в трубопроводах);
• ASME B18.2.1 для квадратных и шестигранных болтов и винтов;
• ASME B18.2.2 квадратные и шестигранные гайки;
• ASME B18.21.1 замковая шайбы;
• ASME B18.22.1 плоские шайбы.

Марки материалов шпилек

Болтовые материалы можно разделить на три группы:

• Высокая прочность
• Средняя прочность
• Низкая прочность

Шпилька

Список материалов ASTM, используемый для изготовления шпилек, приведен в ASME B16.5, который является стандартом для фланцев.

• Для работы в условиях высоких температур и давлений используются ASTM A193 Gr B7, B7M, B5, B8.
• Для низкотемпературных услуг используются ASTM A320 Gr L7, L7A, L7B.
• ASTM A354 Gr BC, BD — марки материала для закаленных и отпущенных шпилек и болтов из легированной стали.
• Для специального применения используются ASTM A540 Gr B21 до B24.
• Из этих марок наиболее популярными являются материалы ASTM A193 Gr B7 и B7M.

Гайки

Гайки могут быть изготовлены из того же материала, что и шпильки, или могут быть из совместимых марок ASTM A194.

• Стандарт ASTM A194 перечисляет совместимые марки материалов для гаек, которые используются с шпилькой и болтом.
• Наиболее широко используемые марки материалов — ASTM A194 Gr 2,2H, 2HM, 8,8M.

Шайба

Используемые марки материалов для изготовления шайб

• ASTM F436, ASTM F844, ASTM F959
• Если не указано, шайба может быть изготовлена из любого совместимого материала

Покрытие шпилек и гаек

Иногда компоненты болтов покрывают различными материалами покрытия, чтобы улучшить его коррозионную стойкость. Это уменьшает стоимость обслуживания. Стандартные покрытия:

• Хромирование
• Цинкование
• Ксилан
• Фторопласт
• Цинк

Эти покрытия можно увидеть на картинках

Производственный контроль шпилек

Во время визуального осмотра необходимо проверить наличие любых дефектов поверхности и общего качества продукта. Проверить на наличие повреждений резьбы и плохой фаски головки гаек и концов шпильки.

Во время проверки размеров болтов должно быть подтверждено следующее:

• Шаг резьбы
• Диаметр шпильки и болта
• Длина
• Размер головки болта и гаек

Требования к маркировке

Маркировка шпилек

Стандарт на материал ASTM A193 и A320 определяют требования к маркировке для шпильки и болта. Маркировка должна выполняться на концах шпильки или на головке болта. Только из-за ограниченного пространства на шпильке и болте указаны маркировка производителя и класс / класс материала.

Стандарт ASTM дает перечень маркировочных знаков для различных марок материалов. На изображении ниже ASTM A193 Gr B7M, только помеченный как B7 на одном конце и опознавательный знак производителя на других концах. В случае болта с шестигранной головкой оба символа отмечены на головке болта.

Маркировка гаек

Стандарт материала ASTM A194 и A563 устанавливает требования к маркировке для гаек. Маркировка должна быть сделана на несущей поверхности гайки. Отмечаются только идентификационный знак производителя и марка / класс материала. Вместо полного описания материала используется символ материала, как показано выше. Список символов приведен в стандарте ASTM.

Что такое затяжка болтами с температурным расширением?

Снятие фланцевых болтов на линии под напряжением и оборудовании, которое означает, что во время работы установки, называется затяжкой болтами с температурным расширением. Могут быть причины для затяжки болтами с температурным расширением:

• для замены ржавых или поврежденных болтов;
• для улучшения спецификации материала / сортов болтов;
• минимизировать время, затрачиваемое на освобождение болтов при остановке установки.

Затяжка болтами с температурным расширением опасна, и при их выполнении необходимо соблюдать крайнюю осторожность.

Шпилька с ввинчиваемым концом

диаметром 6 мм и 8 мм

Предлагаем поставки шпилек
с двумя резьбовыми концами
ГОСТ 22032-76, DIN 938

Произведем для Вас шпильку:

• Резьба на двух концах
• Материал сталь или нержавеющая сталь
• Производитель: с обственное производство
• Страна производства: Россия

Шпилька односторонняя ГОСТ 22032–76 имеет вид металлического стержня с двумя резьбовыми концами. При этом один конец ввинчиваемой части имеет постоянную длину.
Изготавливается деталь из нержавеющей или углеродистой стали, относится к классу точности В.

Для создания прочного крепления шпильки используются вместе с шайбами и гайками подходящего диаметра. Основное предназначение шпильки – соединение конструкций и деталей .

Шпилька двухрезьбовая имеет следующие характеристики:

Номинальный диаметр резьбы: 6 или 8 мм.

Длины шпильки: от 20 мм до 300 мм.

Цинковое покрытие или без покрытия

Нажмите на картинку:

ООО «Фабрика креплений “КВАДО”» принимает заказы на изготовление стальных шпилек с ввинчиваемым концом.

Размерный ряд: от М6 до М8.

Шпильки по ГОСТ 22032-76 бывают в двух исполнениях:

Исполнение 1 ― диаметр гладкой безрезьбовой части шпильки равен диаметру резьбы шпильки;
Исполнение 2 ― диаметр гладкой безрезьбовой части шпильки меньше диаметра резьбы.

Мы производим Исполнение 1.

Шпильки с ввинчиваемым концом изготавливаются из стального круга определенного диаметра или стальной проволоки.
На отрезок нужной длины с двух сторон нарезается резьба.
Резьба у шпилек с ввинчиваемым наносится накаткой с помощью вращающихся роликов с резьбой на специализированном резьбонакатном станке.

Обычно шпилька используется вместе с шайбами и гайками соответствующего диаметра.

Это изделие используется в приборостроении, машиностроении, станкостроении и других отраслях. В резьбовые отверстия одной детали устанавливается ввинчиваемая часть шпильки, а сквозные отверстия другой детали стыкуются на свободный гаечный конец шпильки.

Шпильки оптом

В нашем каталоге вы сможете найти большой ассортимент различных крепёжных изделий и метизов от лучших производителей в данной области. Одним из товаров крепежа, которые предлагает компания «Машкрепеж» являются шпильки.

Купить шпильки оптом по самым низким ценам вы можете в любое время. Доставка товара осуществляется по всей России в максимально сжатые сроки.

Шпильки – это один из типов крепежа, который выглядит как стержень с резьбой, нанесенной снаружи. Предназначены они для соединения деталей резьбовых разъемных. Монтаж при помощи шпильки получается очень прочным и надежным. Он проходит с помощью различных гаек (DIN и ГОСТ) и пружинных шайб. Все их вы сможете также купить у нас.

Шпильки бывают резьбовые с резьбой на всю длину изделия. Если необходимо нарастить деталь, то применяют специальные удлиненные гайки.

Есть специальные шпильки для фланцевых соединений: они имеют как гладкую часть, так и резьбовую.

В нашем прайс-листе вы найдете сантехнические шпильки. Они имеют два типа резьбы на стрежне: метрическую и шурупную. Посредине шпильки будет шестигранник, который нужен для того, чтобы закрутить ее на нужном месте.

Наша компания «Машкрепеж» предлагает шпильки оптом в Москве из таких материалов как: легированные и нелегированные стали, углеродистая сталь, нержавеющая сталь (аустенитная и аналоги), стали жаропрочные и жаростойкие. Все они предназначены для решения разных задач.

В ассортименте присутствуют шпильки с защитным покрытием и без него. Покрытие может быть:

Мы можем, по желанию заказчика, провести нанесение защитного покрытия на шпильки самостоятельно. Оно будет произведено по технологии гальванического горячего и термодиффузионного цинкования. Такое покрытие надежно защитит шпильку.

В каталоге на нашем сайте вы можете найти большое разнообразие шпилек. Для удобства покупателей, каждый их типа снабжен полным описанием технических характеристик и приложена фотография изделия. В описании вы найдете класс прочности, материал из которого изготовлены шпильки, наличие или отсутствие защитного покрытия, тип шпильки и ее цену.

Вы сможете сами рассчитать сумму вашего заказа с помощью специального калькулятора, после чего оформить заявку в режиме онлайн.

Также вы можете связаться с нами по телефону или другим удобным для вас способом. Сотрудники нашей компании помогут вам составить заявку, примут заказ и обеспечат его доставку до места назначения.

Для всех клиентов нашей компании существует продвинутая и гибкая система скидок. Она напрямую зависит от объема заказа. Доставка проводится с помощью транспортных компаний. Мы пользуемся услугами проверенных фирм, с которым сотрудничаем уже много лет. Потому точно уверены, что заказанный вами товар придёт в строго оговоренные сроки.

Купить шпильки оптом в нашей компании можно в любое время. Товар всегда есть на складе и отгрузка проводится в необходимых заказчику количествах. Территориально офис компании находится в Москве, но наши клиенты есть на всей территории Российской Федерации. При оформлении заказа подготавливается пакет всех необходимых документов, которые отправляются клиенту. Мы всегда рады как новым, так и постоянным покупателям. К каждому клиенту мы подходим индивидуально, прикладывая все силы, чтобы заказанный товар оказался на месте назначения как можно быстрее.

На сайте Машкрепеж Вы найдете большой ассортимент метизов: болты, гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие.

DIN 975 , DIN 976. Крепеж изготавливают с резьбой на всей длине стержня. Для наращивания деталей применяют удлиненные гайки DIN 6334.

— Шпилька ГОСТ 9066 для фланцевых соединений. Изделия содержат на стержне резьбовую и гладкую части.

— Шпилька сантехническая. Детали содержат на стержне шурупную и метрическую резьбу. На средней части изделия может быть выполнен конструктивный элемент в виде шестигранника, предназначенный для закручивания крепежа в посадочном месте.

Материал

— Углеродистые нелегированные и легированные стали по ГОСТ 1759.0, DIN 975, DIN 976.

— Нержавеющие аустенитные стали марок А2 (AISI 304) и А4 (AISI 316) и их аналоги.

— Жаростойкие и жаропрочные стали.

Покрытие

Крепежные изделия из углеродистой и легированной стали могут быть изготовлены с покрытием и без покрытия. Виды покрытий:

— Окисное, пропитанное маслом.

— Цинковое гальваническое с хроматированием.

Компания «Машкрепеж» принимает заказы на выполнение работ по нанесению защитных покрытий на крепежные изделия и метизы по технологиям гальванического, термодиффузионного и горячего цинкования.

Классы прочности

— Из углеродистых и легированных сталей включают следующие классы: 3.6; 4.6; 4.8; 5.6; 5.8; 6.6; 6.8; 8.8; 9.8; 10.9; 12.9.

— Из нержавеющих сталей А2 и А4 имеют пределы прочности на разрыв: 50, 70 и 80 кгс/мм 2 для каждой из аустенитных марок сталей.

Соответствующую маркировку наносят на торцевую поверхность крепежных изделий.

Расчет веса можно выполнить с помощью калькулятора крепежа и метизов нашего сайта. Сервис предоставляет возможность распечатать на принтере или сохранить в файл результаты полученных расчетов, а также подготовить и отправить заявку на покупку нашим менеджерам.

Цены на шпильки зависят от материала стали, наличия или отсутствия защитного покрытия, размеров изделий и общего их количества в закупаемой партии товаров.
