Конструктивные особенности системы.

Во время работы двигателя бензонасос работает создает постоянное давление между правым баком и топливной рампой. При этом излишки топлива отсекаются специальным тройником, установленным после фильтра тонкой очистки. Они отводятся под давлением в правый бак, при этом проходят через специальное сопло струйного насоса. Высокая скорость и тонкий диаметр внутренней трубки насоса формируют низкое давление во внешнем кольце. В итоге получается вакуум, за счет которого происходит перекачка топлива из левого бака в правый.

Система полностью автономна, и работает только за счет перепада давления. В случае, если в левом баке заканчивается топливо или правый бак полон, подача прекращается самостоятельно.

Для большего удобства большинство компонентов продублировано. Так, в каждом бензобаке имеется свой датчик уровня топлива, так же на кузове предусмотрено наличие 2 заливных горловин, с каждой стороны.

Наиболее распространенные проблемы:

• Загрязнение топливного фильтра;
• Разгерметизация системы;
• Возникновение осадка в бензобаке;
• Загрязнение магистрали;
• Выход их строя топливного насоса.

Техническое обслуживание

Исправная работа двигателя ЗМЗ 40905 обеспечивается, прежде всего, регулярным техническим обслуживанием.
Для данного силового агрегата желательно использовать топливо и смазочные материалы только высокого качества.

Регулярная проверка уровня масла, охлаждающей жидкости, уровня натяжения ремней насосов является залогом долгой и бесперебойной работы мотора. Время от времени желательно проводить чистку топливных форсунок.

Обслуживание двигателя также подразумевает под собой регулярную проверку всех систем автомобиля. Поскольку ЗМЗ 409 и его модификации устанавливается чаще всего на автомобили УАЗ, то необходимо проверять помпу и прочие детали. Регулярной замене подлежат свечи на УАЗ Патриот и помпа УАЗа.

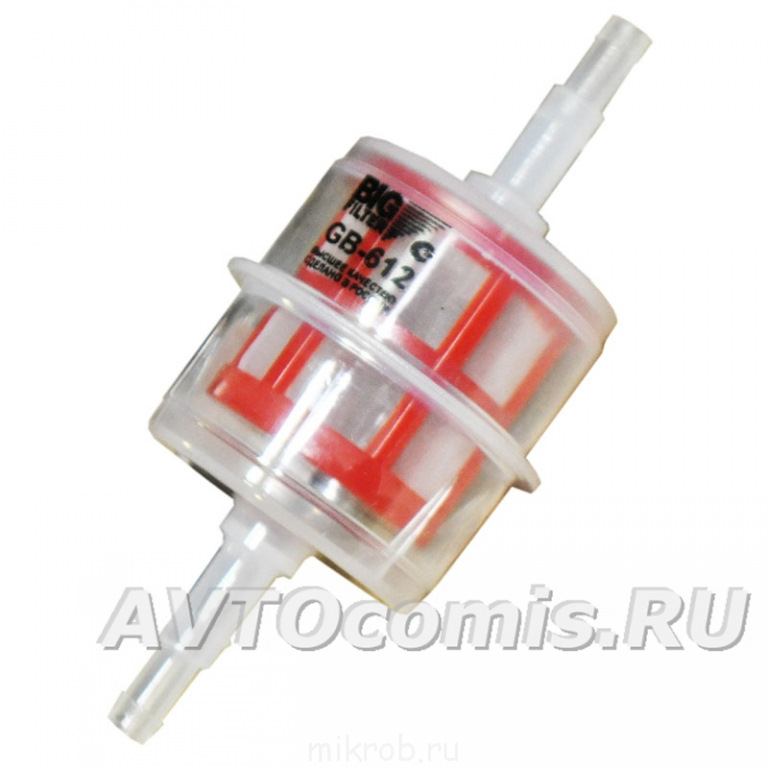

Топливный фильтр УАЗ Патриот.

Замена элемента необходима в том случае, если чувствуется потеря тяги, автомобиль начинает двигаться рывками. Но при этом, бортовой компьютер не будет выдавать ошибки.

Основной причиной засорения топливного фильтра обычно является качество заливаемого топлива.

Чтобы поменять элемент, сперва необходимо его отсоединить от топливной магистрали. Перед этим необходимо убрать давление в системе. Нужно завести двигатель и вытащить реле бензонасоса. Теперь дожидаемся, когда двигатель сам заглохнет и приступаем к работе. Фильтр располагается под днищем авто и крепиться двумя болтами на 10. Шланги удерживаются специальными быстросъемами. Установка нового происходит строго в обратном порядке.

На фильтре нанесены стрелки, которые показывают направление потока топлива. Необходимо производить установку правильно, иначе нормальная работа системы не гарантируется.

Замена топливного насоса.

Перед началом работы снимается правое сидение. Для этого ключом на 17 откручиваются 4 болта. После этого откручиваем крышку на днище, чтобы получить доступ к насосу и топливным трубкам. Необходимо снять их и фишку питания.

Откручиваем 10 гаек по окружности крепления насоса, после чего его можно извлечь из посадочного места. Вытаскивать деталь нужно аккуратно, чтобы не оторвать поплавок. Лучше всего наклонить колбу к задней части автомобиля.

Во время проведения дальнейших работ необходимо закрыть отверстие для насоса, чтобы внутрь бака не попала грязь.

Одной из проблем при снятии детали может стать гофрированный шланг, насаженный на патрубок. Он выполнен из термоусадочного материала, поэтому для того, чтобы отсоединить его необходим нагрев. Важно помнить, что для этого не стоит пользоваться открытыми источниками огня, поскольку в системе могут оставаться пары бензина. Лучше всего использовать строительный фен.

Датчик уровня топлива.

Поплавок на правом баке меняется как в сборе с насосом, так и отдельно от него. Работа по его замене происходит аналогично установке насоса в предыдущем пункте. Но стоит помнить, что в левом баке так же стоит датчик уровня бензина. В некоторых случаях возможно его повреждение:

• заводской брак;
• окисление клемм;
• отложение мусора.

Если показания датчика расходятся с фактическим объемом залитого бензина необходима его замена. Как и в предыдущем случае производиться снятие кресла, только уже с левой стороны.

Под ним будет расположен такой же лючок.

Принцип действия двигателей серии ЗМЗ 409

Стандартный двигатель ЗМЗ 409 оснащен чугунным блоком цилиндров, на котором располагается алюминиевая 16-клапанная головка. Клапаны управляются при помощи двух распределительных валов, имеющих цепной привод от коленчатого вала.

Зазор между кулачком и стержнем клапан регулируется гидравлическим компенсатором. Бензин подается в полость впускного коллектора при помощи форсунок с микропроцессорным блоком управления.

Система зажигания представляет собой индивидуальные катушки, смонтированные в свечных колодцах.

Мотор ЗМЗ 409 имеет принудительное жидкостное охлаждение. Хладагент подается при помощи отдельного насоса. Температура двигателя в заданных пределах поддерживается термостатом, расположенным в магистрали. Радиатор оснащен вентилятором с вязкостной муфтой, обеспечивающей подачу воздуха в зависимости от температуры. Конструкция двигателя позволяет установить систему впрыска газа (ее монтируют в дилерских центрах).

ДВС серии 409 относится к экологическому классу Евро-4 и оснащен улучшенным каталитическим нейтрализатором и блоком управления с соответствующей версией ПО. Нейтрализатор расположен в отдельном корпусе, крепящемся к выхлопному коллектору. В конструкции применяются 2 датчика кислорода, корректирующие состав топливной смеси.

Основные технические характеристики инжекторного двигателя 409 серии:

Топливная система ч.2, ремонт

Всем доброго времени суток!
Хочу сразу начать с благодарности всем, кто оказал помощь/подсказки и пр. в предыдущей записи про топливную систему ч.1.
В чем таки была проблема — не известно, но расскажу, что было сделано.
Изначально прочитав все комментарии и даже над некоторыми подискутировав, открыл букварь, где есть схема топливной системы двигателя ЗМЗ 51432. Изучив всю систему, стал разбираться, а правильно ли у меня все подключено, т.к. автомобиль куплен с рук, в нем установлена система предпускового подогревателя ОЖ Бинар и мастера бывают разные, может кто-нибудь допустил оплошность и не туда «подключил» какой-либо шланг.

Просто я обычно ездил на машине по городу. Город не большой, расстояние не особо большие за день проезжаешь и как качает система(правильно или нет) я не замечал. Даже поездки на расстояния до 200км все равно не давали узнать, работает ли система перекачки на должном уровне. Именно по этому решил начать проверять все с самого начала.

В итоге, изучив книгу, понял, что ФГОТ стоит НА ВЫХОДЕ из ФТОТ. Спрашивается, зачем, когда рациональнее поставить его на входе? Вот и я не понял. Поэтому установил ФГОТ на входе во ФТОТ. То есть, сначала стоит фильтр типа:

За ним следом стоит фильтр БОШ.

Далее, осмотрел входные шланги, после чего принял решение заменить шланг подачи топлива из бака, так как он весь растрепался. Но тут не задача, шланг переходит в трубку по раме двигателя. Таких трубок в моем городе уже не найти и я просто протянул топливный шланг по раме, закрепив его хомутами внутри самой рамы, что бы он ничем не цеплялся за что-либо.

Так-же заменил струйный насос. Предположил, что в него могла попасть соринка, парафин или еще что-либо, поэтому могла быть в нем причина. Ну и сам ФТОТ был так-же заменен на оригинальный, по коду, который написал в комментариях. Poul63 BOSCH 1457434310

Далее просто все соединил, затянул хомуты, прокачал и запустил. В течении дня проверял, течет или не течет где-нибудь на соединениях. Все в порядке, подтеков нет. Запахов солярки нет. Пока все работает исправно. Ну и в течении всего времени наблюдал, как качает топливо из бака в бак. Заправил левый целый в правом лампочка горела. Все функционирует, не знаю уж как быстро качает, но проблем таких, что в правом пусто, а в левом целый — не было. Считаю, что проблема решена. Чек при скорости выше 100-110 км/ч не вылетает, давление в топливной рампе на достаточном уровне.

Ну и еще ранее вынимал заборники с баков, осматривал их на наличие сетки заборника. Сеток там нет (во всяком случае у меня), просто трубка с датчиком на ней.

Всем спасибо за внимание, пусть я ничем не помог кому-то записью, но все-же по большому счету делаю ее для себя о проведенных работах над машиной.

Схема топливной системы уаз патриот дизель

Дизельный двигатель ЗМЗ-51432 CRS. Руководство – часть 17

3.6 Система подачи топлива аккумуляторного типа Common Rail CRS2.0

Топливо под действием разрежения, создаваемого встроенным в ТНВД топли-

воподкачивающим насосом низкого давления 10, поступает из топливного бака к
фильтру тонкой очистки топлива 11 (ФТОТ) (рис.49). Очищенное топливо из ФТОТ
поступает в топливный насос высокого давления (ТНВД) 1.

– направление движения топлива

Рис.49. Схема системы топливоподачи, относящейся к двигателю.

1 – топливный насос высокого давления; 2 – сменный фильтр тонкой очистки топлива; 3 – акку-
мулятор; 4 – топливные форсунки; 5 – топливопроводы высокого давления; 6 – датчик давления
топлива; 7 – топливопроводы отсечного топлива; 8 – прижим топливной форсунки; 9 – винт креп-
ления топливной форсунки (М6

50); 10 – топливоподкачивающий насос низкого давления;

11 – ручной топливоподкачивающий насос; 12 – пробка для выпуска воздуха; 13 – разъем элек-
троподогревателя; 14 – уплотнитель распылителя форсунки; 15 – штуцер подвода топлива из топ-
ливного бака; 16 – электромагнитный клапан регулирования давления топлива; 17 – электромаг-
нитный клапан; 18 – датчик температуры топлива; 19 – датчик уровня воды; 20 – держатель топ-
ливопровода; 21 – штуцер слива воды.

Подвод отфиль-
трованного топлива
низкого давления в
ТНВД

УАЗ Патриот — это автомобиль с полным приводом, топливная система которого практически не отличается от УАЗ Хантер. Инжекторный УАЗ Буханка оснащен аналогичной системой топлива, которая нуждается в модернизации.

Технические моменты

Под капотом у Патриота

Топливная система в вышеуказанных моделях УАЗ состоит из следующих агрегатов:

• топливного бачка;
• фильтров грубой и тонкой очистки;
• топливного насоса;
• воздушного фильтра.

Дизельные представители УАЗ Патриот имеют ТНВД и форсунку, карбюраторные — карбюратор. Малый объем штатных бензобаков и их неудобное местонахождение — основные причины тюнинга УАЗ Хантер и УАЗ Патриот. Прежде чем приступить к данной процедуре, рекомендуется выяснить особенности системы перекачки топлива.

В бензиновых моделях при заведенном моторе и исправном бензонасосе топливо перекачивается из левого в правый бак постоянно и автоматически. Связано это с наличием струйного насоса. Состоит он из 2-х трубочек. При включенном двигателе бензонасос нагнетает топливо в топливопровод, который расположен между правым баком и соответствующей рампой мотора.

Поступает жидкость только из правого бака. В левом агрегате находится датчик уровня топлива. В топливопроводе установлен тройник, за счет которого излишек бензина, не попавшего в рампу, под давлением поступает обратно. Скорость жидкости высокая, что способствует резкому падению давления в другой трубочке, расположенной вокруг сопла. Бензин из левого бака за счет вакуума самостоятельно переливается в правый бак.

Данное устройство функционирует до наличия в левом баке топлива либо до тех пор, пока не заполнится правый бак. После опустошения первой емкости работа струйного насоса совпадает с функцией простого штуцера слива топлива (слив лишнего бензина из обратки от мотора). Топливный модуль УАЗ Патриот представлен в виде следующих агрегатов:

• бензонасоса;
• струйного насоса перекачки;
• регулятора давления.

Работу лучше всего проводить в хорошо проветриваемом помещении. Для того, чтобы минимизировать риски, бак должен быть пустым. В данном случае этого добиться проще, поскольку левый бак резервный и нужно лишь дождаться когда бензин перекачается в правый бак.

Схема топливной системы уаз буханка инжектор 409 двигатель

Технические характеристики

Прежде чем начать рассматривать неисправности и ремонт силовых агрегатов для УАЗ Патриот необходимо знать, какими техническими характеристиками они обладают. Многие автолюбители довольно хорошо знакомы с агрегатами ЗМЗ, а вот мотор Iveco — встречается крайне редко.

Рассмотрим, какие технические характеристики у силовых агрегатов, устанавливаемых на Патриоты:

ЗМЗ 514.32

Iveco F1A

Бензиновые варианты ЗМЗ 409

На УАЗ патриот устанавливались модификации оригинального двигателя:

• ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с.
• ЗМЗ 40906 — аналог 409.10 с новой ЦПГ, новые прокладки, ДАД, соответствует экологическому стандарту Евро-5. Мощность 135 л.с.

Все автомобили оснащались 5-ступенчатой МКПП, фирмы Dymos (Корея). Раздаточная коробка электро-механическая, 2-ступенчатая с электрическим приводом (I-1, II-2,542) фирмы Dymos (Корея).

Обслуживание

Техническое обслуживание движка предполагается после истечения 15 000 км пробега. Многих владельцев транспортного средства интересует ответ на вопрос, — какие количество литров масла необходимо заливать в мотор при обслуживании? И второй вопрос — какое масло подходит для заливки/доливки в двигатель УАЗ Патриот?

Бензиновый мотор

Так, мотор вмещает в себя 7 литров моторного масла, но при замене потребуется всего 6 л. Основные масла рекомендованные заводом-изготовителем и автолюбителями является полусинтетика с маркировкой: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.

Карта технического обслуживания ничем не отличается от 409-го, и выглядит примерно так:

1. 1000-2500 км или ТО-0: замена масла и масляного фильтра.
2. 8000-10000 км — ТО-1: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
3. 25000 км — ТО-2: замена масла, масляного фильтра.
4. 40000 км — ТО-3: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
5. 55000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
6. 70000 км — ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 50000 км пробега — замена цепи ГРМ.

Дизельный мотор

Обслуживание дизельного двигателя УАЗ Патриот несколько отличается от бензинового. Так, ответ на вопрос — сколько масла заливать в мотор, будет отличаться. Объём масла, необходимый для смены, составляет — 7 литров, а непосредственно в мотор влезает — 7,4 литра.

Карта технического обслуживания дизельных вариантов двигателя УАЗ Патриот:

1. 1000-2000 км или ТО-0: замена масла и масляного фильтра.
2. 8000-10000 км — ТО-1: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
3. 25000-27000 км — ТО-2: замена масла, масляного фильтра.
4. 45000-50000 км — ТО-3: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
5. 65000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
6. 90000 км — ТО-5 и последующие: замена масла и масляного фильтра.

Замена масла

Замена масла в двигателе УАЗ Патриот проводится по аналогии со всем силовыми агрегатами производства ЗМЗ. Для начала, необходимо загнать транспортное средство на подъёмник или яму. Затем, откручивается сливная пробка, и пока стекает смазочная жидкость, меняется маслянный фильтр.

Последующие процедуры стандартные — заливается новое масло.

Схема подачи топлива

Система подачи топлива в машине

Топливная система УАЗ представлена в виде нескольких агрегатов, в том числе и топливного насоса. К последнему устройству топливо поступает из левого бака через специальную трубку, которая установлена на датчике топлива УАЗ “буханка”. При необходимости левый бак пополняется автоматически за счет правой емкости. Необходимо отметить, что инжектор предполагает расходование топлива сначала из правого бака.

В топливной системе данного типа предусмотрена дополнительная магистраль слива жидкости в левый бак. В этой системе установлен струйный насос, который способствует перекачке топлива из правой емкости в левую. Инжекторный двигатель в данном случае работает за счет энергии сливаемой жидкости.

Необходимо отметить, что благодаря герметичности исключается возможность подтекания топлива и его испарения. Между наливной трубой правого бака и атмосферой имеется блок с клапанами. Этот агрегат инжектора установлен под капотом на радиаторе.

Учитывая конструктивные особенности системы подачи топлива, автомеханики рекомендуют следующее:

• при закрытии горловин нужно убедиться, что пробки находятся в исправном состоянии, особое внимание следует уделить целостности прокладок, позволяющих герметично закрутить пробки;
• если УАЗ “буханка” заправляется частично, тогда сначала нужно заполнить левый бак;
• вести постоянный контроль расхода топлива с учетом изменения объема данной жидкости в каждом баке (из-за протекания топлива между рассматриваемыми элементами);
• если выявлены нарушения автоматического протекания жидкости из правой емкости в левую, используется топливо 2-го бака инжектора, для чего потребуется перелить жидкость из первой емкости; чтобы проделать такую работу, автомеханики рекомендуют создать избыточное давление в правом баке при помощи насоса, подсоединенного к клапану бензобака;
• чтобы обеспечить питание мотора из правой емкости, потребуется отсоединить шланг от трубки соответствующего датчика левого бака и затем соединить его с трубкой, размещенной на поперечине кузова УАЗа инжектора;
• каждый владелец данного автомобиля должен знать, что на промежутке между регулятором давления и электробензонасосом (при включенном зажигании и на протяжении нескольких минут после его выключения) для системы питании характерно давление в 300 кПа.

Работы по ремонту топливной системы и установке инжектора не проводятся в вышеуказанные моменты. Первоначально потребуется снизить давление и ослабить пробку на соответствующем фильтре.

Неисправности и ремонт двигателя

Как показала практика, с дизельными двигателями — намного больше проблем, чем с бензиновыми вариантами. Рассмотрим, основные неисправности, которые встречаются на ЗМЗ 514.32 и моторе Iveco F1A:

1. Отказ вакуумного насоса.
2. Срез привода маслонасоса или промежуточного вала.
3. Откручивание заглушки КВ.
4. Обрыв, перескок цепи привода ГРМ.
5. Облом пластины датчика фазы.
6. Разгерметизация впускной нагнетающей магистрали.
7. Низкое давление в топливной рейле.
8. Медленный и недостаточный прогрев двигателя в зимнее время.
9. Масло и маслосажевый налёт во впускной магистрали
10. Чёрный дым в выхлопе.

Что касается бензиновой версии мотора, то здесь проблемы всё те же, что и любого ЗМЗ 409. Извечная проблема с термостатом, которую каждый автолюбитель лечит, как может. Цепь газораспределительного механизма может прослужить около 200 тыс. км, но бывает такое, что не выхаживает и 100 тыс. км, кому как повезёт.

На некоторых моделях транспортных средств было замечено, что быстро выходили со строя форсунки. Отремонтировать неисправность легко — замена всех впрыскиваемых элементов.

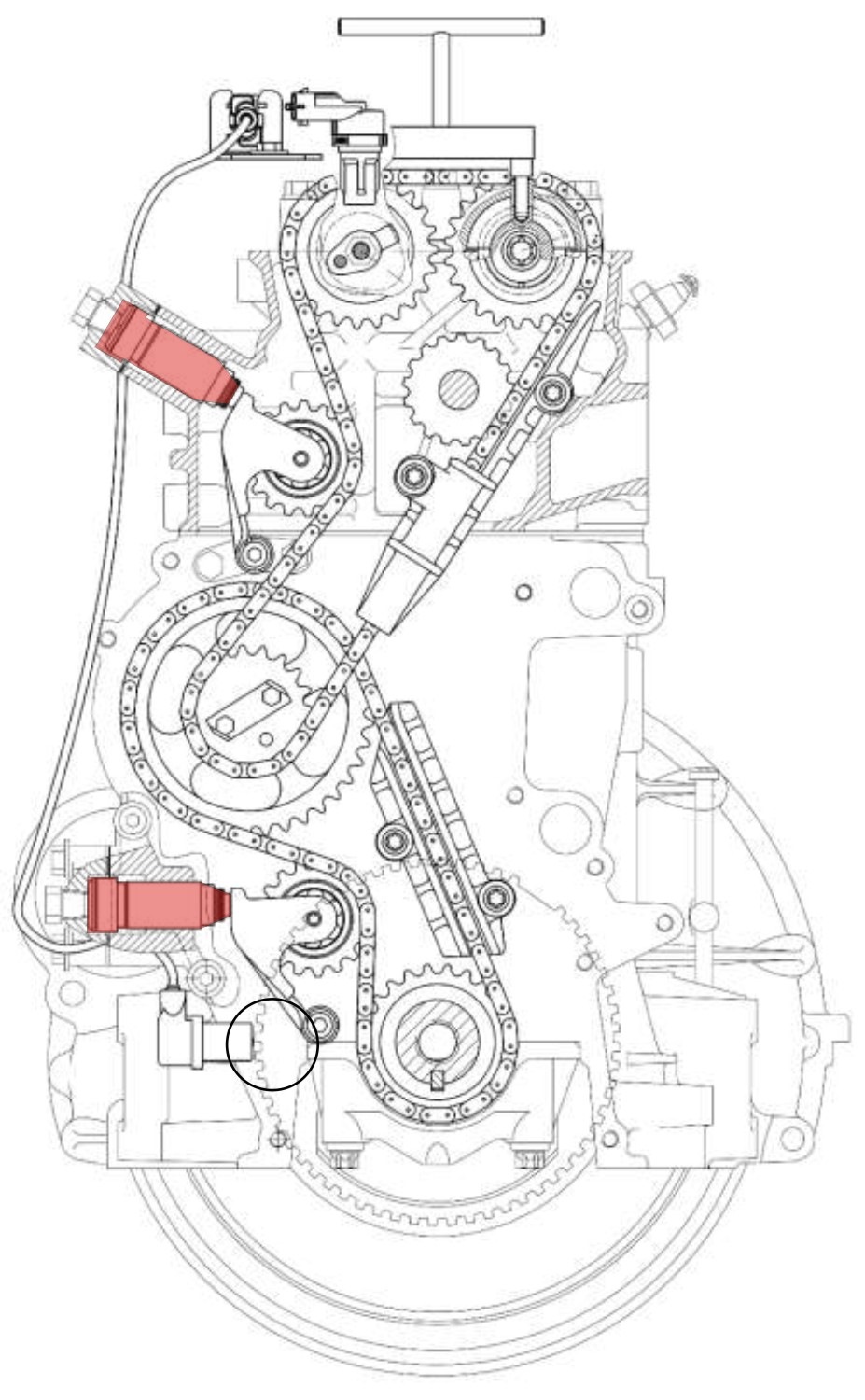

Как выставить метки ГРМ 409 УАЗ Патриот

Само выставление меток ГРМ происходит после того, как механизм будет собран. Предварительно цепь, металлические шестерни и другие детали смазываются моторным смазывающим средством.

В первую очередь прессуется шестеренка на коленчатый вал. Это обязательное условие. Потом проворачивают коленчатый вал до тех пор, пока метка на нем не встретится с меткой блока цилиндров. Первый цилиндр должен находится в верхней мертвой точке. Коленвал вращается по часовой стрелке. С помощью индикатора определяют правильное расположение меток.

Где расположена цепь

Одна цепь ГРМ находится вверху газораспределительного механизма, вторая – внизу. Такое расположение цепей ГРМ на ЗМЗ 409 позволяет добиться оптимальной работы силового агрегата.

Если не следить за чистотой натяжителей и успокоителей, то это приведет к тому, что цепь будет проскакивать через зубцы. К тому же через 80 000 километров устройство имеет свойство растягиваться.

Признаки поломки газораспределительного механизма

Признаками поломки газораспределительного механизма являются следующие симптомы:

• снижение мощности движка;
• выстрелы в глушитель;
• появление шумов;
• работа с перебоями;
• провалы в работе холодного движка.

Если вы заметили вышеописанные симптомы, то следует обратиться в сервис-центр для выявления проблемы и решения ее.

Установка распредвалов по меткам

Чтобы установить распредвалы по меткам, необходимо сделать следующее:

1. После того как установят поршень первого и четвертого цилиндра в ВМТ, вращают шкив распредвала.
2. Вначале находят положение, когда между кулачком распредвала и толкателем клапана четвертого цилиндра можно вставить тонкий щуп.
3. Затем вращают распределительный вал в другую сторону до тех пор, пока не удастся сделать описанное в третьем пункте.
4. Эти же действия проводят с выпускным валом.

Похожая статья Высокие обороты двигателя на холостом ходу

Необходимо поймать идеальную фазу, чтобы подача смеси и ее выхлоп происходили без задержек или опережений горючего, воздуха или масла.

Теперь поговорим о том, какой должна быть идеальная фаза.

Идеальная фаза

Идеальная фаза помогает добиться максимальной мощности движка. Работа силового агрегата будет эластичной как на малых, так и на больших оборотах. Расход горючего в результате правильного выставления меток ГРМ понизится. К тому же идеальная фаза увеличит срок службы силового агрегата.

Метки ГРМ и затяжка

После установки меток ГРМ на двигателе проводят затяжку звездочек, распредвалов. Затяжка должна производится с помощью динамометрического ключа. Сила, с которой опытный механик затягивает болты, равна указанной в мануале к двигателю.

К сведенью! Примерная затяжка происходит с силой от 4,6 кгс/м до 7,4 кгс/м. Распределительные валы необходимо удерживать от вращения во время затяжки.

Болты на крышках затягиваются с силой 1 кгс/м. Это тоже является обязательным условием при затяжке.

Особенности топливной системы УАЗ Патриот

УАЗ Патриот – это автомобиль с полным приводом, топливная система которого практически не отличается от УАЗ Хантер. Инжекторный УАЗ Буханка оснащен аналогичной системой топлива, которая нуждается в модернизации.

Технические моменты

Под капотом у Патриота

Топливная система в вышеуказанных моделях УАЗ состоит из следующих агрегатов:

• топливного бачка;
• фильтров грубой и тонкой очистки;
• топливного насоса;
• воздушного фильтра.

Дизельные представители УАЗ Патриот имеют ТНВД и форсунку, карбюраторные – карбюратор. Малый объем штатных бензобаков и их неудобное местонахождение – основные причины тюнинга УАЗ Хантер и УАЗ Патриот. Прежде чем приступить к данной процедуре, рекомендуется выяснить особенности системы перекачки топлива.

В бензиновых моделях при заведенном моторе и исправном бензонасосе топливо перекачивается из левого в правый бак постоянно и автоматически. Связано это с наличием струйного насоса. Состоит он из 2-х трубочек. При включенном двигателе бензонасос нагнетает топливо в топливопровод, который расположен между правым баком и соответствующей рампой мотора.

Поступает жидкость только из правого бака. В левом агрегате находится датчик уровня топлива. В топливопроводе установлен тройник, за счет которого излишек бензина, не попавшего в рампу, под давлением поступает обратно. Скорость жидкости высокая, что способствует резкому падению давления в другой трубочке, расположенной вокруг сопла. Бензин из левого бака за счет вакуума самостоятельно переливается в правый бак.

Данное устройство функционирует до наличия в левом баке топлива либо до тех пор, пока не заполнится правый бак. После опустошения первой емкости работа струйного насоса совпадает с функцией простого штуцера слива топлива (слив лишнего бензина из обратки от мотора). Топливный модуль УАЗ Патриот представлен в виде следующих агрегатов:

• бензонасоса;
• струйного насоса перекачки;
• регулятора давления.

Элемент под номером 2 встроен в крышку. Он вместе с последним устройством легко отсоединяется от корпуса первого агрегата.

Причины поломки

Если пластиковая сеточка загрязнилась или кольцевая сеточка регулятора давления забилась, тогда:

1. Может нарушиться перекачка топлива.
2. Возникнет перелив жидкости через адсорбер.
3. Начнет дергаться автомобиль при резком разгоне.

К причинам таких неполадок автомеханики относят:

• замятые баки;
• неправильная установка струйного насоса (на УАЗ Патриот 2006-2007 г.в.);
• перепутаны шланги перекачки и пароотводные (зачастую такая ошибка допускается в автосервисах);
• пережаты либо забиты мусором шланги пароотвода и перекачки.

Другим не менее важным элементом топливного модуля УАЗ Патриот является крышка бака. Эта деталь должна быть герметичной, глухой и плотно закрытой. Связано это с постоянной перекачкой жидкости при работающем бензонасосе. Из-за полного правого бака возможен перелив через плохо прикрытую крышку.

Агрегаты системы впрыска топлива

Из основных причин проблемной перекачки между баками автомеханики выделяют такие:

1. Забитая мусором сеточка.
2. Забитый грязью фильтр тонкой очистки бензина.
3. Засоренный насос, шланги, регулятор расхода, топливопроводы.
4. Наличие воздуха в шлангах либо штуцеров баков.
5. Отсутствие герметичности в правом баке или его крышки.
6. Применение бензонасоса с низкой производительностью и давлением (установка этого агрегата от иных автомобилей или б/у, который потерял ресурс и не обладает должными техническими характеристиками).

Чтобы получить лучший результат при замене на УАЗ Патриот с мотором ЗМЗ-409 “Евро-3” и модулем топлива БОШ, рекомендуется устанавливать электробензонасосы БОШ (маркировка 0 580 454 001). Эти устройства обладают двойной производительностью (в отличие от аналогичных агрегатов с маркировкой 0 580 453 453).

Особенности и рекомендации

Процесс замены топливного фильтра

К особенностям топливной системы УАЗ Патриот можно отнести:

• 2 бензобака;
• наличие отверстий на бензобаках для слива бензина;
• наличие 2-х горловин для заправки: слева и справа;
• отсутствие крана переключателя;
• подача жидкости к мотору топливным насосом из левого бака;
• наличие датчика в левом бензобаке;
• глухие пробки горловин, в задачи которых входит герметичность (исключается испарение и подтекание бензина);
• нет сообщения между левой емкостью и атмосферой;
• наличие блока клапанов, установленного под капотом на радиаторе;
• автоматическое пополнение левой емкости из правой за счет образующего разрежения;
• основной расход со 2-го элемента;
• наличие обратной магистрали слива бензина.

Существует несколько рекомендаций по эксплуатации этого модуля УАЗ Патриот. Необходимо убедиться в исправности пробок и целостности всех прокладок. Первые детали нужно закручивать с усилиями. Первоначально заправляется левый бак. Насос для накачивания шин подсоединяется к клапану бензобака при нарушении автоматического перетекания жидкости из правой емкости в левую (либо при необходимости применения оставшегося бензина в первом агрегате).

Чтобы обеспечить питание мотора из правого бака, потребуется отсоединить шланг топливопровода от трубки соответствующих датчиков. При проведении вышеописанных работ нужно учесть, что система питания на участке между электробензонасосом и регулятором давления (в случае включенного зажигания и на протяжении нескольких минут после его выключения) находится под давлением 300 кПа. При этом бензин может нагреться до высокой температуры.

Запрещено обслуживать и ремонтировать систему питания при включенном зажигании или после его выключения. Прежде чем приступить к работе, потребуется снизить давление, ослабить пробку выпуска воздуха, установленную на фильтре тонкой очистки топлива.

Схема топливной системы уаз патриот дизель

Принципиальная схема системы питания дизельного двигателя ЗМЗ-5143.10 на автомобилях УАЗ показана на рисунке 1

Топливо из правого топливного бака 12 через фильтр грубой очистки топлива 11 подается топливным электронасосом 10 под давлением к фильтру тонкой очистки топлива 8 (ФТОТ)

При давлении подаваемого электронасосом топлива больше 60-80 КПа (0,6-0,8 кгс/см 2 ) перепускной клапан 17 открывается, отводя избыточное топливо в линию слива 16.

Очищенное топливо от ФТОТ поступает в топливный насос высокого давления (ТНВД) 5.

Далее топливо подается с помощью плунжера-распределителя ТНВд в соответствии с порядком работы цилиндров по топливопроводам высокого давления 3 к форсункам 2, с помощью которых осуществляется впрыскивание топлива в камеру сгорания дизеля.

Избыточное топливо, а также попавший в систему воздух отводятся от форсунок, ТНВД и перепускного клапана по топливопроводам слива топлива в баки.

Топливный насос высокого давления (ТНВД) (Рисунок 2) распределительного типа со встроенным топливоподкачивающим насосом, корректором по наддуву и электромагнитным клапаном останова топливоподачи.

ТНВД оснащен двухрежимным механическим регулятором частоты вращения коленчатого вала.

Основной функцией насоса является дозированная по нагрузке на двигатель подача топлива в цилиндры двигателя под высоким давлением, в определенный момент времени в зависимости от частоты вращения коленчатого вала.

Внимание! Не следует полностью вырабатывать топливо из системы питания, так как смазка трущихся деталей ТНВД осуществляется топливом и это неминуемо приведет к выходу ТНВД из строя.

Не допускается снятие шкива ТНВД вместе со ступицей путем отворачивания гайки 19 (Рисунок 2), крепящей ступицу, так как ступица устанавливается на валу ТНВД на конусной посадке без шпоночного или шлицевого соединения.

Сборка без специальных приспособлений не обеспечит правильность установки ТНВД относительно ВМТ 1-го цилиндра (правильность установки ступицы проверяется на специальном оборудовании при сборке или обслуживании ТНВД), что приведет к ухудшению работы и возможной поломке двигателя.

Форсунка (Рисунок 5) закрытая, с двухстадийной подачей топлива. Давление впрыска:

— первая стадия (ступень) — 19,7 МПа (197 кгс/см 2 )

— вторая стадия (ступень) — 30,9 МПа (309 кгс/см 2 )

Фильтр тонкой очистки топлива (ФТОТ) (Рисунок 4) служит для нормальной и безаварийной работы ТНВД и форсунок.

Поскольку плунжер, втулка, нагнетательный клапан и элементы форсунок являются деталями прецизионными, топливный фильтр должен задерживать мельчайшие абразивные частицы размером 3 — 5 мкм.

Важной функцией фильтра является также задержание и отделение воды, содержащейся в топливе.

Попадание влаги во внутреннее пространство ТНВД может привести к выводу последнего из строя по причине образования коррозии и износа плунжерной пары.

Задержанная фильтром вода собирается в отстойнике фильтра, откуда должна периодически удаляться через сливную пробку 7. Слив отстоя из ФТОТ производить через каждые 5000 км пробега автомобиля.

Подсоединение шлангов подвода топлива, отвода очищенного топлива и шлагов слива топлива к штуцерам, установленным на ФТОТ, производить в соответствии с рисунком.

Перепускной клапан 1 (Рисунок 3) шарикового типа ввернут в штуцер 3, который установлен на фильтре тонкой очистки топлива.

Перепускной клапан предназначен для перепуска избыточного топлива, подаваемого топливным электронасосом в линию слива топлива в баки.

При давлении топлива 60-80 КПа (0,6-0,8 кгс/см 2 ) перепускной клапан открывается, перепуская часть топлива из штуцера 10 подвода топлива в штуцер 7 линии слива.

При правильно подобранной характеристике топливного электронасоса перепускной клапан не требуется.

Техническое обслуживание системы питания

Обслуживание системы заключается в периодическом сливе отстоя из фильтров и баков и замене фильтрующего элемента фильтра тонкой очистки топлива.

Слив отстоя из фильтра тонкой очистки топлива проводить через каждые 5 000 км пробега, а из фильтра грубой очистки топлива и баков — при каждом ТО — 1.

Для слива отстоя из фильтра грубой очистки и баков необходимо отвернуть пробки фильтра и баков и слить отстой до появления чистого топлива (не менее 200 мл).

Для слива отстоя из фильтра тонкой очистки топлива следует надеть на штуцер клапана слива отстоя шланг и отвернуть клапан. После появления из шланга чистого топлива завернуть клапан.

Для замены фильтрующего элемента фильтра тонкой очистки топлива выполнить следующее:

1. Отвернуть корпус с фильтрующим элементом 6 (Рисунок 4).

2. Смазать прокладку 5 на корпусе нового фильтрующего элемента чистым дизельным топливом.

3. Завернуть новый корпус с фильтрующим элементом до соприкосновения прокладки 5 с подогревателем 4, после чего довернуть фильтр на 1-1,5 оборота.

После обслуживания системы питания и ремонта, связанного с ее разгерметизацией, а также после длительного простоя двигателя следует удалить воздух из системы.

Для выпуска воздуха из системы подачи топлива надо ослабить пробку выпуска воздуха на фильтре тонкой очистки топлива (3, Рисунок 4), включить топливный электронасос поворотом ключа в выключателе пуска в положение «I» до момента истечения из-под пробки топлива без пузырьков воздуха.

Топливный электронасос автоматически выключится после 20 с работы.

При необходимости повторно включить электронасос.

Завернуть пробку выпуска воздуха.

Если двигатель не запускается, то остались незаполненными топливопроводы высокого давления и форсунки.

Для прокачивания топливопроводов высокого давления и форсунок необходимо выполнить следующие действия:

Внимание! Топливопроводы высокого давления рекомендуется устанавливать на двигатель только один раз. Повторная установка не гарантирует надежную герметизацию стыков и долговременную работу топливопровода.

— обложить жгутами из чистой ветоши места соединений топливопроводов высокого давления с форсунками;

— ослабить соединения топливопроводов высокого давления с форсунками;

— произвести прокрутку двигателя стартером не более 15 с до момента появления топлива в местах соединений. При необходимости повторить прокрутку не раньше, чем через 1 мин;

— затянуть гайки топливопроводов с Мкр 21,6 — 24,5 Нм (2,2 — 2,5 кгсм).

Форсунки

Проверку форсунок рекомендуется проводить на специальном стенде типа М1.017.000 производства «ЯЗДА» при температуре окружающего воздуха 20˚с.

Сначала необходимо проверить форсунки на давление начала подъема иглы, которое определяют по значению давления в момент впрыска топлива.

Каждая форсунка должна быть настроена на подъём иглы при давлении: первая ступень — 19 — 20,4 МПа (190 — 204 кгс/см 2 )

При отклонении контрольного давления от нормы форсунку браковать.

Проверить форсунку на качество распыливания.

Качество распыливания считается удовлетворительным, если топливо впрыскивается в атмосферу в туманообразном состоянии, без сплошных струек, легко различимых местных сгущений, и равномерно распределяется по поперечному сечению конуса струи и по каждому отверстию распылителя.

Начало и конец впрыска должны быть четкими и сопровождаться характерным звуком отсечки.

В случае неудовлетворительного качества распыливания произвести промывку форсунки чистым отстоянным дизельным топливом и повторную проверку на стенде.

При обнаружении подтекания топлива по конусу распылителя или при заедании иглы распылитель с иглой браковать

Внимание! Распылитель и игла составляют прецизионную пару, в которой замена одной какой-либо детали недопустима.

Момент затяжки гайки распылителя 3,4 — 4,4 даНм (3,5 — 4,5 кгсм), штуцера форсунки 3,9 — 4,9 даНм (4 — 5 кгсм).

ТНВД

ТНВД рекомендуется проверять на стендах типа EPS 604, EPS 704 фирмы BOSCH (Германия), НЦ 108-1318 фирмы MOTORPAL (Чехия) или отечественного производства с характеристиками, соответствующими характеристикам вышеперечисленных стендов.

Стенд для проверки ТНВД должен быть оборудован:

— механизмом, обеспечивающим бесступенчатое изменение числа оборотов приводного вала в диапазоне от 0 до 4700 мин -1

— устройством для установки и закрепления испытуемого ТНВД без снятия дополнительных устройств;

— выводом с напряжением 12 В;

— фильтрами грубой и тонкой очистки топлива;

— топливоподкачивающей системой, обеспечивающей давление на входе в ТНВД от минус 0,2 кгс/см 2 до 20 кгс/см 2 и расходом топлива до 150 л/ч;

— устройством для измерения и отбора порций топлива, подаваемого ТНВД по цилиндрам;

— суммирующим счетчиком количества ходов плунжера, сблокированным с устройством для измерения и отбора порций топлива;

— тахометром для установки скоростного режима;

— лимбом для проверки чередования подач по цилиндрам;

— эталонными трубками высокого давления наружным и внутренним диаметрами 6,00 и 2,00 мм соответственно, длиной 450 мм;

— форсунками DNK 1 688 901 027 BOSCH (Германия);

— тестером впрыска топлива типа AVL 873 (Австрия);

— необходимым количеством манометров, вакуумметров и трубопроводов.

Для обеспечения точности проверки ТНВД оборудование стенда должно отвечать следующим требованиям:

— привод стенда должен обеспечивать постоянство числа оборотов приводного вала в пределах ± 5 мин -1

— пеногасители должны иметь одинаковую пропускную способность с разницей не более 0,5 см 3 /1000 ходов плунжера при (2000 ± 10) мин -1 приводного вала и полной подаче топлива;

— стендовые бюретки (в случае визуальной проверки равномерности подачи) должны быть первого класса точности по ГОСТ 1770 и обеспечивать точность замера не менее 0,2 см 3 для объемов от 20 до 150 см 3

— бюретки, пеногасители и устройства для измерения количества топлива должны быть герметичны, при полностью наполненной бюретке не должно быть утечки топлива в течение 5 мин.;

— счетчик количества циклов впрыска должен отсчитывать 2000 циклов с точностью до одного;

— тахометр должен обеспечивать точность замера числа оборотов в пределах ± 5 мин -1

— лимб должен иметь градуировку через 1° и нониус с ценой деления не более 0°20’;

— манометры и вакуумметры должны быть не ниже класса точности 1,6 по ГОСТ 2405 и иметь цену деления не более 0,1 кгс/см 2 для манометров до 4 кгс/см 2 и 1 кгс/см 2 — для манометров до 40 кгс/см 2 ;

— топливопроводы низкого давления должны иметь внутренний диаметр 8 мм (Рукав 8х15-1 ГОСТ 10362-76), штуцер подвода отсечного топлива от форсунок (17, Рисунок 2) должен быть заглушен технологической пробкой.

51432 коротко об отказах

Эта запись крайне грамотно и, на данный момент, наиболее полно описывает возможные проблемы с двигателем ЗМЗ-51432 CRC. Настоятельно рекомендуется к прочтению всем текущим и потенциальным владельцам патриотов с заволжскими дизелями.
Автор ув. И. Шмит ссылка на оригинал(с)

Приведу текст полностью:
К двухлетию двигателя на конвеере, попробую собрать и обобщить возникавшие неисправности, методы их ремонта и профилактики. Забегая вперед, сразу стоит отметить, что повального и массового ничего не отмечено, просто собрано то, что так или иначе случалось не в единственном случае.
Итак.

1. Отказ вакуумного насоса.
Признаки:
-треск в передней части двигателя
-отсутствие усиления в ВУТ, жесткая педаль тормоза.
Причины:
-засорение маслоподводящего канала, маслянное голодание, износ лопасти вакуумного насоса и в результате выпадание насадок и заклинивание.
-залом насадки без износа лопатки, возможно по причине повышенной нагрузки при негерметичной вакуумной магистрали, несоответствие матерьяла необходимому запасу прочности.

Ремонт: замена вакуумного насоса и поврежденных в следствии заклинивания деталей грм.
Профилактика: использование маслофильтра с фильтрацией на перепуске, качественного масла, установка маслоподводящей трубки жиклерным отверстием к маслчнной магистрали гбц (для предупреждения накоплений в трубке). Контроль герметичности вакуумной магистрали.
Завод увеличил диаметр отверстия маслоподводящего канала с 1 до 1,5 мм.
Так же стоит отметить, были случаи самопроизвольного откручивания болтов крепления насоса к передней крышке, а так же трещина в отливке.
Альтернативный вариант, замена вакуумного насоса на расположенный вне двигателя, электрический или в составе генератора.

2. Срез привода маслонасоса или промежуточного вала.
Признаки: падение давления масла до 0.
Причины: остатки песка заливочной формы при изготовлении блока, перекос установки насоса, механические примеси и продукты износа в маслосистеме. Как результат заклинивание маслонасоса с последующим срезом привода и/или вала.
Ремонт: замена деталей привода и грм. Очистка двигателя от продуктов среза шестерней. Проверка маслонасоса на следы подклинивания.
Профилактика: выполнение требования завода изготовителя двигателя по замене обкаточного маслофильтра при пробеге 1000 км. Использование маслофильтра достаточной емкости с соответствующим дизелю перепадом открытия перепуска и/или с фильтрацией на перепуске.

3. Откручивание заглушки КВ.
Признаки: снижение давления масла. Течь масла и пробоина в блоке двигателя.
Причина: нарушение технологии протяжки и контровки заглушек.
Ремонт: ремонт или замена блока в случае его повреждения, дефектовка коленвала. Установка заглушки с обязательной надежной контровкой.
Профилактика: проверка затяжки и контровки.

4. Обрыв, перескок цепи привода ГРМ.
Признаки: невозможность запуска.
Причина: ослабление, недостаточно эффективное натяжение цепи в следствии нарушения работы гидронатяжителя. Основная причина отказа гидронатяжителя, это засорение обратного клапана или откручивание корпуса клапана из натяжителя и как следствие прекращение гидродемфирования колебаний с последующим расклепом стопорного кольца и складывания натяжителя. Также бывает отсутствие герметичности стыка корпусов и на новых натяжителях.
Ремонт: замена сломанных деталей и выставление фаз.
Профилактика: контроль натяжения цепи, замена натяжителей. Первым признаком неисправных натяжителей, является треск из передней части двигателя в первые секунды после запуска.
Альтернативное решение: установка гидронатяжителей надежной конструкции или механических.
Так же стоит отметить, что завод с июля 13 года изменил фрезеровку гбц в месте установки натяжителя. Тем самым сократив длину первоначального выхода, для обеспечения большего запаса его выхода, при корректировках грм в процессе эксплуатации и вытяжке цепи. На моторах до июля 13 года рекомендуется установка проставки под крышку верхнего натяжителя толщиной 5мм. Выполнить это можно при первой корректировке грм. И такая необходимость есть при использовании натяжителей штатной конструкции и им подобных. Но стоит иметь ввиду, что увеличение запаса выхода никак не решает проблему выхода из строя натяжителя описанную выше.

5. Облом пластины датчика фазы.
Признаки: затрудненный запуск двигателя.
Причина: задевание пластины датчика фазы, расположенной на тыльном торце впускного распредвала, за болт крепления гбц, облом пластины.
Ремонт: замена пластины или ее восстановление.
Профилактика: установка пластины с недопущением ее касания с элементами гбц.

6. Разгерметизация впускной нагнетающей магистрали.
Признаки: свистящие звуки, снижение тяги, затрудненный запуск или не запуск вообще. Хлопок при движении и резкое снижение тяги.
Причины: Ослабленные хомуты на соединительных патрубках, наличие масла во впускной магистрали, срыв патрубков при повышении давления в результате штатной работы турбины и дроссельной заслонки. Протирание патрубков об окружающие элементы.
Ремонт: установка соединительных патрубков на место, замена поврежденных деталей.
Профилактика: проверка протяжки хомутов, установка дополнительного маслоотделителя на вентиляцию картера. Отбортовка воздушных патрубков.
Альтернативное решение: удаление дроссельной заслонки и СРОГ, вывод вентиляции картера в атмосферу.

7. Низкое давление в топливной рейле.
Признаки: снижение тяги, глушение двигателя, невозможность запуска, втягивание кнопки подкачки на фильтре.
Причины. Засорение или запарафинивание сетки топливозаборника правого бака. Слишком мелкая ячейка сетки. Расслоение или засорение топлвопровода от бака до фтот.
Ремонт: очистка сетки от грязи, в случае запарафинивания замена топлива. В полевых условиях, продувка топливопровода и заборника компрессором или насосом для шин, отсоединив от фильтра в направлении бака.
Профилактика: промывка баков нового автомобиля, замена сетки на дизельную, использование топлива по сезону.
Альтернативное решение: удаление сетки с топливозаборника и установка дополнительного филтьтра грубой очистки с отстойником.

8. Медленный и недостаточный прогрев двигателя в зимнее время.
Причина: штатный перепуск охлаждающей жидкости через отверстие в термостате в радиатор.
Решение: глушение перепускного отверстия или установка термостата с клапаном, при этом обязательная организация циркуляции ож из-под термостата в расширительный бачек.
Также стоит отметить, что на автомобилях с кондиционером верхний патрубок от термостата до радиатора проложен горбом в обход муфты компрессора. В этом горбе скапливается воздушная пробка, что снижает эффективность работы системы охлаждения, вплоть до возможного перегрева. Патрубок необходимо переуложить ниже верхнего уровня расширителя без образования горба, место позволяет это сделать.
Альтернативное комплексное решение: ликвидация перепуска в радиатор, удаление вискомуфты, переход на электровентилятор, установка жалюзи.

9. Масло и маслосажевый налёт во впускной магистрали
Признаки: подтекание масла на стыках патрубков впускной магистрали, в самой магистрали следы масла, во впускной трубе маслосажевые отложения.
Причины: несовершенная работа штатного маслоотделителя.
Минусы явления: медленное заростание впускной трубы и клапанов маслосажевым налетом, сужение канала.
Профилактика: установка внешнего маслоотделителя.
Альтернативное решение: глушение срог, вывод вентиляции в атмосферу.
Стоит добавить, что штатно, из-за «работы» маслоотделителя масло во впускной магистрали присутствует всегда. А заметное увеличение его количества может быть связано с негерметичностью вакуумной магистрали, а так же с плохой пропускной способностью воздушного фильтра. Негерметичная вакуумная магистраль приводит к повышению давления в картере, а забитый воздушный фильтр к возрастанию разрежения в месте входа картерных газов во впуск перед турбиной.

10.Черный дым в выхлопе
Признаки: Периодичные черные выбросы дыма из выхлопной трубы при динамичной езде. Как правило может появляться в районе 20 тк пробега и далее.
Причины: снижение эффективной работы СРОГ, нехватка чистого воздуха, заростание впускной трубы.
Профилактика: чистка клапана срог и впускной трубы, своевременная замена воздушного фильтра.
Альтернативное решение: глушение СРОГ и удаление воздушной заслонки.
Стоит отметить, что были случаи отламывания/отгорания тарелки клапана СРОГ, как результат ухудшение запуска, снижение тяги. Одно хорошо что размещение клапана до охладителя, не допускает попадание клапана в цилиндры двигателя, в отличии от предшественника.

А теперь мои личные наблюдения, как за своим так и за чужими дизелями.
Из 10 перечисленных проблем, лично столкнулся с номером 5: Облом пластины датчика фазы

И косвенно с проблемой №4. Т.е. у меня ничего не перескочило, но в связи с тем, что двигатель первых серий 2012 года выпуска и верхний натяжитель не обеспечивает должного натяжения в связи с недостаточным запасом его выхода. Была сделана доработка в виде установки проставки 5мм под крышку г/н.
Так же произведена замена штатных г/н KENO KNG-1008100-51 на более надежные от Люкс-Сервис 406.1006100-60 (ракета LS). С лета 2013 года данную проблему завод исправил.

Плюс провели доработки по пункту №8 подробное описание тут: часть 1, часть 2.

Сейчас больше всего настораживают возможные проблемы с вакуумным насосом, по сравнению с остальными довольно редкими неприятностями, по нему самое большое количество отказов.
Бывает, что обходится малой кровью, только заменой насоса например тут, а бывает насос утягивает за собой весь ГРМ.
Если сам насос поменять не большая проблема даже в пути, то поменять в дороге ГРМ уже врядли получится.
Думаю основная причина выхода его из строя это заводской брак, вторая — высокие требования к чистоте и качеству масла и фильтра. Особенно на обкатке.
Камрады, поделитесь статистикой в камментах, у кого сколько прошел, какие поломки были?

Всем удачи в эксплуатации железных коней в НГ!
