Схема проводки на Лада Приора

Схема проводки на Лада Приора. Распиновки

Отечественная модель ВАЗ 2170 или Приора – популярный автомобиль, востребованный благодаря умеренной стоимости, хорошим ходовым характеристикам. Однако у машины присутствует одно слабое место – электрическая схема и проводка. Следовательно, покупателю приходится достаточно часто сталкиваться с устранением поломок данных систем. Также перед ремонтом авто необходимо тщательно изучить схему требуемого участка проводки.

Принципиальная схема(распиновка) подключения переднего жгута электропроводки на приоре

Передняя часть электросхемы автомобиля предназначена для подачи напряжения на первичный и вспомогательный контур питания бортовых систем машины. Расшифровка фишек контактных групп выглядит следующим образом:

  • 1 – питание стартера;
  • 2 – АКБ;
  • 3 – подача заряда от генератора;
  • 4 – соединительная колодка на пучок (1 – 3);
  • 5-7 – подача питания на приборку;
  • 8 – лампа освещения подкапотного пространства;
  • 9-10 – головной свет;
  • 11 – показатель уровня расширительного бачка тормозов;
  • 12 – температура за бортом;
  • 13 – привод омывателя;
  • 14 – наружная индикация заднего хода;
  • 15 – вентилятор системы охлаждения;
  • 16 – редуктор печки;
  • 17 – резервный резистор;
  • 18 – привод дворников;
  • 19 – салонный модуль реле и предохранителей;
  • 20 – мотор печки;
  • 21 – звуковой индикатор тревоги;
  • 22 – питание клаксона;
  • А1/2, В1/2 – масса.

Схема подключения жгута ЭСУД ВАЗ 2170

Эта часть организована для подачи питания на основные приборы и систему управления двигателем машины Лада Приора. Отсюда поступает напряжение на основные узлы, агрегаты силовой установки транспортного средства, а также датчики контроля и ЭБУ.
Стандартная система подключения электрической цепи(распиновка) выглядит таким образом:

  • 1 – питание ЭБУ;
  • 2 – основная колодка электронной системы к приборной доске;
  • 3 – распределительный щиток;
  • 4 – спидометр;
  • 5 – сенсор неровностей дорожного покрытия;
  • 6 – индикация давления в картере двигателя;
  • 7 – ДПДЗ;
  • 8 – ДТОЖ;
  • 9 – индикация датчика температуры антифриза;
  • 10 – ДМРВ;
  • 11 – контроль ХХ;
  • 12 – основное реле топливного насоса;
  • 13 – предохранитель цепи ТН;
  • 14 – реле БЗ;
  • 15 – предохранитель вышеуказанной цепи;
  • 16 – плавкая вставка ЭБУ;
  • 17 – ДПКВ;
  • 18 – питание ДМРВ;
  • 19 – фазораспределение;
  • 20 – сенсор детонации смеси;
  • 21 – ЭМК продувки адсорбера;
  • 22 – диагностика ДМРВ;
  • 23 – питание катушки зажигания;
  • 24 – подача напряжения на свечи;
  • 25 – питание топливных форсунок;
  • 26 – клемма от катушек зажигания к ЭСУД;
  • 27 – обратная связь с 26;
  • 28 – разъем ЭСУД к системе впрыска;
  • 29 – ответка на предыдущий выход;
  • А – фаза на АКБ;
  • В1/2 – масса зажигания;
  • С1 – масса от КЗ.

Расшифровка обозначений заднего жгута электропроводки ВАЗ Приора

Задняя часть цепи электропроводки отвечает за осветительные приборы и периферические системы автомобиля. Сюда входят лампы освещения, замки и стеклоподъемники. Распиновка наконечников и клемм выглядит так:

  • 1 – ответка приборной панели;
  • 2 – питание оборудования для двери за водителем;
  • 3/28 – запитка оборудования панели переднего пассажира;
  • 4 – обслуживание стеклоподъемников и замков дверей;
  • 5-6 поворотники;
  • 7 – подсветка внутри салона;
  • 8 – размыкатель индикации ручника;
  • 9-10 – кормовые габариты;
  • 11 – температура внутри машины;
  • 12-15 – размыкатели освещения внутреннего пространства машины;
  • 16/17 – питание на приборы кормовой правой и передней левой двери соответственно;
  • 18/19 – напряжение на задний правый и левый громкоговорители соответственно;
  • 20 – силовая жила прикуривателя;
  • 21 – ЭБН;
  • 22 – контактная группа размыкателя цепи освещения грузового отсека;
  • 23 – подогрев заднего ветрового стекла;
  • 24 – лампа освещения багажного отсека;
  • 25 – дополнительный стоп;
  • 26 – силовая магистраль на электрический запор крышки багажного отделения;
  • 27 – питание на подсветку тылового номера;
  • А1-4 – масса;
  • ХР1/3 – контроллер питания электропакета.

Распиновка подсветки заднего номера ВАЗ 2170

Малый жгут, расположенный в багажном отделении, имеет всего три клеммы:

  • 1 – подача питания на осветители кормового ГОСномера;
  • 2-3 – лампы освещения государственного номера;
  • 4 – мотор блокировки крышки багажника.

Распиновка на водительскую дверь Приоры

Жгут выведен для подачи питания на оборудование водительской двери. Здесь присутствует вывод на панель клавиш, установленную в подлокотнике. Всего в связке шесть элементов:

  • 1 – дополнительная клемма к кормовой части машины;
  • 2 – магистраль на левый предохранитель;
  • 3 – привод электроподъемника стекла;
  • 4 – модуль управления подлокотника;
  • 5 – привод блокировки двери;
  • 6 – фишка управления зеркалом заднего вида.

Жгут проводки передней пассажирской двери

Узел дублирует подачу напряжения от центральной консоли к клавишной панели пассажира, находящегося в правой части машины. Здесь выведено всего семь разъемов:

  • 1 – продолжение основной магистрали на заднюю часть;
  • 2 – клемма магистрали к правому переднему динамику;
  • 3 – привод стеклоподъемника;
  • 4 – кнопка электрического подъемника стекла;
  • 5 – привод блокировки двери;
  • 6 – управление положением зеркала заднего вида, а также подогрев стекла;
  • 7 – продолжение магистрали на заднюю часть.

Жгуты задних дверей

Схема проводки задних дверей имеет всего две клеммы. При этом сторона машины не имеет принципиального значения:

  • 1 – продолжение магистрали;
  • 2 – привод блокировки замка.

Электрическая схема приборной панели (Торпедо) ВАЗ-2170 Приора

Часть бортовой сети предназначена для запитывания основной группы оборудования автомобиля. Здесь сосредоточены элементы управления и индикации приборной доски. От разводки осуществляется подача питания на нагруженные части и ответственные узлы:

  • 1-3 – контактная группа переднего жгута;
  • 4 – подача напряжения к соединителю кормовой части;
  • 5 – подача питания от панели предохранителей;
  • 6 – контактная группа стопов;
  • 7 – индикация приборной доски;
  • 8 – контроль осветителей;
  • 9 – контактная группа аварийных подушек;
  • 10 – клаксон;
  • 11 – питание диагностического блока;
  • 12 – управление бортового ПК;
  • 13 – контроллер катушки зажигания;
  • 14 и15 – подача напряжения на БУ ЭУР;
  • 16 – контроль оборудования электростеклоподъемников;
  • 17 – реле аварийной сигнализации;
  • 18 – регулятор дворников;
  • 19 – распределитель потока воздуха системы вентиляции;
  • 20 – печка;
  • 21 – привод отопителя;
  • 22 – подогрев заднего ветрового окна;
  • 23 – бортовые часы;
  • 24-25 – подключение радио;
  • 26 – кнопка аварийки;
  • 27 – подсветка бардачка;
  • 28 – кнопка управления подсветкой вещевого ящика;
  • 29 – пучок проводки на зажигание;
  • 30 – на плату управления аварийной подушкой.

Распиновка щитка приборов ВАЗ 2170 Приора

Разводка щита приборки выполнена в упрощенной версии для облегчения замены и монтажа сменных деталей. Расшифровка подключения проводки на заводских клеммах выглядит так:

  • 1 – ЭУР;
  • 2 – контролька аварийки;
  • 3 – датчик давления масла;
  • 4 – световой индикатор включения ручного тормоза;
  • 5 – БУ иммобилайзера;
  • 6 – БУ подушек безопасности;
  • 7 – наружное освещение автомобиля;
  • 8-9 – указатели поворота;
  • 10 – контроль системы впрыска горючей смеси;
  • 11 – отключение ПБ переднего пассажира;
  • 12 – индикация замков ремней безопасности;
  • 13 – работа тормозной системы;
  • 14 – кнопка перезагрузки подрулевого переключателя;
  • 15 – индикация расширительного бачка тормозной системы;
  • 16 – БУ ABS;
  • 17 – выключатель положения дальнего света головного освещения;
  • 18 – подсветка приборной доски;
  • 19 – масса;
  • 20 – прием питания от клеммы АКБ;
  • 21 – соединитель замка зажигания;
  • 22 – сенсор расхода горючего;
  • 23-24 – переключатель режимов БК;
  • 25-26 – датчик температуры «за бортом»;
  • 27 – остаток топлива в баке;
  • 28 – спидометр;
  • 29 – индикация температуры антифриза;
  • 30 – тахометр;
  • 31 – диагностическая клемма;
  • 32 – питание от генератора (L).

Тюнинг и замена центральной консоли на Лада Приора и Калина

Современные версии автомобилей поставляются на рынок с рестайлинговой версией приборки. Здесь относительно старого поколения появилась навигация и жидкокристаллический дисплей. Установка обновленного щитка требует таких действий.

Подбор необходимой версии

Существует всего две разновидности обновленных конструкций с CAN шиной и без нее. Нюансом считается то, что версии полностью идентичны по внешнему виду. Для того чтобы узнать какая разновидность подойдет, требуется проверить дату выпуска автомобиля. Машины, произведенные до 06, 2012 не оборудованы подобной технологией.
Артикулы новых приборок с навигацией такие:

  • 2170-3801010-50 без CAN;
  • 2170-3801010-60 с CAN.

Также в комплекте необходимо докупить навигационную антенну и подрулевой переключатель соответствующей конструкции.

Нюансы монтажа

Для версий Лада Калина все приборки не оборудованы CAN модулем. Также и старое поколение Приоры. Здесь монтаж выполняется без переделок и нюансов – достаточно выщелкнуть старую панель, снять клеммы, смонтировать новый комплект на стоковые крепежи. Далее требуется установить на крыше навигационную антенну и подключить ее в соответствующий разъем.
Второй случай – старая панель с CAN блоком, но без навигации заменяется на аналог. Здесь необходимо переставить контактные разъемы штатной проводки с позиции 10-11 на гнезда №28-29. В случае некорректной работы приборов, замененные провода меняются между собой местами.
После выполнения ремонта счетчики должны обнулиться.

Распиновка блока управления светотехникой на Приоре

Подключение модуля к бортовой сети автомобиля осуществляется через фишку № 1118-3724500.
Стандартная распиновка клеммы на ВАЗ 2170 выглядит так:

  • G56b – на редуктор корректировки приборов головного освещения;
  • 58b – выход от подсветки и приборов;
  • 31 – нулевой кабель земли;
  • Xz – 12 вольт от контакта 15 замка зажигания;
  • 56 – переключатель реле дальнего и ближнего режима головного освещения;
  • 1, 3 – подключение противотуманок;
  • 2, 4 – подача сигнала на контроллер;
  • 58 – габариты;
  • 30 – питание от конструкции замка зажигания.

Штатная схема подключения электрооборудования(распиновка) ВАЗ 2170 Приора имеет свои недоработки и сильные стороны. Однако благодаря простой конструкции устранить дефекты можно самостоятельно, без привлечения специалистов СТО.

Распиновка блока комфорта лада приора

Предохранители

Блок предохранителей Лада Приора под капотом

F1 (зеленый) 30 Электронная система управления двигателем
F2 (синий) 60 блок управления электропакетом, электровентилятор двигателя, обогрев заднего стекла, реле разгрузки выключателя зажигания
F3 (синий) 60 цепь питания электровентилятора системы охлаждения, звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель
F4 (синий) 60 Генератор Приоры
F5 (красный) 50 Усилитель электромеханический рулевого управления
F6 (синий) 60 Генератор

Блок предохранителей Лада Приора в салоне

F1 (голубой) 15 Цепь главного реле и блокировки стартера
F2 (коричневый) 7,5 Цепь питания контроллера
F3 (голубой) 15 Предохранитель электробензонасоса
К1 — Реле зажигания
К2 — Реле электробензонасоса

Блок предохранителей Лада Приора под панелью приборов

F1 25 Электровентилятор радиатора системы охлаждения
F2 25 Обогрев заднего стекла Приоры
F3 10 Дальний свет правый
F4 10 Дальний свет левый
F5 10 Звуковой сигнал
F6 7.5 Ближний свет (левый)
F7 7.5 Ближний свет (правый)
F8 10 Тревожный сигнал
F9 25 Отопитель Приоры
F10) 7.5 Освещение салона, комбинация приборов, стоп-сигнал
F11 20 Стеклоочиститель
F12 10 Клемма 15 приборов
F13 15 Прикуриватель
F14 5 Габаритный огонь левый, освещение номерного знака, освещение багажника
F15 5 Габаритный огонь правый
F16 10 Клемма 15 АБС
F17 10 Противотуманная фара (ПТФ) левая
F18 10 Противотуманная фара (ПТФ) правая
F19 15 Обогрев сидений
F31 или F27 30 Блок управления электропакетом

Замена и ремонт блока управления электропакетом 2170-3763040 Лада Приора

Блок управления электропакетом Приора 2170-3763040 (Блок комфорта) Комплектация автомобиля как иногда пишут, не имеет значения при установленном блоке с данным номером.

Контроллер электропакета — это устройство, предназначенное для установки на автомобили ВАЗ 2170 Приора. Оно управляет многими функциями автомобиля, например, такими как поворотники, стеклоподъёмники, подсветка панели приборов, габаритные огни, ближний свет, противотуманные фары, лампа заднего хода, плафон освещения салона, обогрев заднего стекла.

Установлен данный контроллер в центральной, нижней части торпеды над блоком ЭБУ. Для снятия необходимо снять нижние боковины торпеды. Накидным ключом 10 открутить две гайки.

Корпус блока управления электропакетом Приора 2170-3763040

Плата блока управления электропакетом Приора 2170-3763040

Расположение выводов блока управления электропакетом Приора 2170-3763040

Схема блока управления электропакетом Приора 2170-3763040

Назначение деталей на плате блока управления электропакетом Приора 2170-3763040

ПОС — плафон освещения салона ЗПТО — задние противотуманные огни БС — ближний свет ПТФ — противотуманные фары МДВ — модуль двери водителя ПУП — переключатель указателя поворотов ПАС — переключатель аварийной сигнализации ППД — передняя правая дверь ПЛД — передняя левая дверь ЗПД — задняя правая дверь ЗЛД — задняя левая дверь ПС — переключатель стеклоподъемника двери пассажира ПОБ — плафон освещения багажника ЗП — зеркало правое ЗЛ — зеркало левое ГО — габаритные огни УП — указатели поворотов

По данной ссылке можно посмотреть дополнительную информацию по указанному выше блоку и другим: www.chiptuner.ru/content/usp_norma Проблема с блоком управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом Приора 2170-3763040 старый

После включения обогрева заднего стекла произошёл сбой в работе данного блока. Стал мигать ИММО, включилась аварийка — отключить не возможно. После отключения обогрева перестали функционировать поворотники и аварийка, зеркала, центральный замок перестал работать, как с ключа, так и с кнопок в салоне, погасла приборка, перестали работать стеклоподъёмники.

Установлен новый блок управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом 2170-3763040 новый

Процедура снятия и установки блока элементарная. Переобучать ключ не нужно, всё работает. Единственно одно, но перестала работать двух уровневая система открытия дверей. Теперь одно нажатие — открываются две двери. или одно нажатие и торцевания только водительская дверь, второе нажатие и пассажирская не открывается… Странно.

Ремонт блока управления электропакетом 2170-3763040 Приора: В старом блоке ради эксперимента произведена замена двух микросхем VN5016AJTR-E драйвер питания (SSO-12)

Перепайка микросхем VN5016AJTR-E результатов не принесла.

Перепаяна микросхема: MCZ33972EW

Микросхема MCZ33972EW под замену.

Как снять блок электропакета с охраны LADA PRIORA

Что делать если Приора не снимается со штатной сигнализации!

Моргает аварийная сигнализация, автомобиль не реагирует на кнопки ключа зажигания.Как правило, здесь задействованы несколько блоков, которые имеют синхронизациюмежду собой.

  1. Ключ зажигания
  2. Модуль радиоканала (Находится в водительской двери)
  3. Блок электропакета (Блок комфорта)
  4. ЭБУ двигателя

Новые блоки идут с не активированными кодами внутри и могут без проблем устанавливаться налюбой автомобиль, но стоит прописать (обучить) ключи, во все эти блоки прописывается специальный код,который имеет синхронизацию между собой и служит как штатная сигнализация. (Иммобилайзер)Как только вы повернули ключ зажигания, в течении пяти секунд идет опрос между ключом и блоками,если код везде совпал, тогда ЭБУ двигателя дает разрешение на запуск, если код хоть одного устройстване распознан, ЭБУ двигателя блокируется и автомобиль не заводится.

Обучение рабочего ключа, производится с помощью специального красного обучающего ключа.Процедуру обучения ключей я описывать не буду, в интернете полно информации.На самом деле главным ключом, является красный обучающий ключ, в нем хранитсякод который после обучения записывается в рабочий ключ и остальные блоки.

Попробую подробней объяснить как это все работает:

  • Код радиоканала, которым мы открываем двери с кнопок дистанционного управления ключа,прописывается в модуль двери водителя, где находятся кнопки стеклоподъемников.Если заменить блок комфорта или эбу двигателя, кнопки на ключе все равно будут работать.
  • Код ИММО (Иммобилайзера) имеет связь только с ключом зажигания, блоком электропакета иблоком ЭБУ. Если отсоединить модуль двери водителя, автомобиль все равно заведется.

Как определить обучены ключи или нет:

  • Лампа ИММО на панели приборов тухнет через 5 секунд — ключи обучены.
  • Лампа ИММO тухнет через 30 секунд — ключи не обучены. (Автомобиль будет заводится любой болванкой)

Варианты отключения ИММО:

Записать в блок ЭБУ двигателя необученный дамп еепром. Все функции останутся работать в штатномрежиме, кнопки ключа и тд., только автомобиль будет заводится любой болванкой.

Если автомобиль не снимается с охраны с пульта дистанционного управления:

  • Тут ситуация немного сложней, для этого и писалась данная статья.Вдруг по каким то причинам автомобиль остался на охране, моргает аварийная сигнализация,автомобиль подает звуковые сигналы и тд.Конечно же вы откроете автомобиль механическим способом с помощью замочной скважиныв двери, но при этом постоянно моргает аварийная сигнализация и не работают функции комфорта,автомобиль при этом не заводится.Причиной могла стать поломка ключа дистанционного управления или модуля двери водителя.При всем этом блок электропакета остался на охране.
  • Снять блок электропакета с охраны можно двумя способами.1) Поставить модуль двери водителя с другого автомобиля и открыть дистанционно с ключатой же машины. Таким способом можно снять блок комфорта с охраны.2) Разобрать блок электропакета и с помощью программатора очистить микросхему памятиеепром М95080.

Блок комфорта, снятие с охраны.Данная инструкция относится только для разблокировки блока электропакета.Если нужно разблокировать запуск двигателя, достаточно записать необученныйдамп еепром в ЭБУ двигателя. Specteh брокер

Разбираем блок и находим микросхему памяти еепрм M95080.Данную микросхему достаточно вставить в программатор и полностью очистить, илизаменить на новую если нет программатора.При повторном обучении ключей все необходимые данные пропишутся в нее заново.

После очистки микросхемы блок электропакета выйдет с охраны.

Еще несколько фоток в тему и видео.

Распиновка блока комфорта для подключения на столе.

Схема подключения контроллера электро пакета.

LADA 2170

Схема панели приборов

1, 2, 3, – колодки жгута панели приборов к переднему жгуту
4 – колодка жгута панели приборов к заднему жгуту
5 – контакты колодки монтажного блока
6 – выключатель сигнала торможения
7 – комбинация приборов
8 – модуль управления светотехникой
9 – модуль надувной подушки безопасности водителя
10 – выключатель звукового сигнала
11 – колодка диагностики
12 – переключатель режимов бортового компьютера
13 – выключатель зажигания
14, 15 – колодки к блоку управления электроусилителем
16 – контроллер электропакета 17 – переключатель световой сигнализации
18 – переключатель стеклоочистителей
19 – моторедуктор распределения воздушного потока
20 – блок управления отопителя
21 – переключатель электродвигателя отопителя
22 – выключатель обогрева заднего стекла
23 – часы
24, 25 – колодки жгута панели приборов к радиоаппарату
26 – выключатель аварийной сигнализации
27 – плафон освещения вещевого ящика
28 – выключатель освещения вещевого ящика
29 – колодка жгута панели приборов к жгуту системы зажигания
30 – блок управления системы надувных подушек безопасности

Схема соединений переднего жгута проводов

1 – стартер
2 – аккумулятор
3 – генератор
4 – колодки жгута АКБ и стартера и переднего жгута
5 – 7 – колодка переднего жгуту панели приборов
8 – выключатель подкапотной лампы
9 – фара левая
10 – фара правая
11 – датчик уровня тормозной жидкости
12 – датчик температуры воздуха 13 – электродвигатель омывателей
14 – выключатель лампы света заднего хода
15 – электровентилятор двигателя
16 – моторедуктор заслонки отопителя
17 – добавочный резистор
18 – электродвигатель стеклоочистителя
19 – основной блок предохранителей
20 – электродвигатель отопителя
21, 22 – звуковой сигнал

Схема системы зажигания

1 – контроллер
2 – колодка жгута системы зажигания к жгуту панели приборов
3 – блок предохранителей основной
4 – датчик скорости
5 – датчик неровной дороги
6 – датчик контрольной лампы давления масла
7 – датчик положения дроссельной заслонки
8 – датчик температуры охлаждающей жидкости
9 – датчик указателя температуры охлаждающей жидкости
10 – датчик массового расхода воздуха
11 – регулятор холостого хода
12 – реле бензонасоса
13 – предохранитель цепи питания бензонасоса (15 А)
14 – реле зажигания
15 – предохранитель реле зажигания (15 А) 16 – предохранитель цепи питания контроллера (7,5 А)
17 – датчик положения коленчатого вала
18 – датчик кислорода
19 – датчик фаз
20 – датчик детонации
21 – электромагнитный клапан продувки адсорбера
22 – датчик кислорода диагностический
23 – катушка зажигания
24 – свечи зажигания
25 – форсунки
26 – колодка жгута проводов катушек зажигания к жгуту системы зажигания
27 – колодка жгута системы зажигания к жгуту проводов катушек зажигания
28 – колодка жгута системы зажигания к жгуту форсунок
29 – колодка жгута форсунок к жгуту системы зажигания

А тут находятся электрические схемы Лада Приора Люкс.

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

Схема подключения блока комфорта приора

Схема подключения блока комфорта Лада Приора.

Схема подключения контроллера электропакета.

Схема электрических соединений контроллера электропакета.

ПОС – плафон освещения салона.

ЗПТО – задние противотуманные огни.

БС – ближний свет.

ПТФ – противотуманные фары.

МДВ – модуль двери Водителя.

ПУП – переключатель указателя поворотов.

ПАС – переключатель аварийной сигнализации.

ППД – передняя правая дверь.

ПЛД – передняя левая дверь.

ЗПД – задняя правая дверь.

3ЛД – задняя левая дверь.

ПС – переключатель стеклоподъемника двери пассажира.

Блок управления электропакетом, или так называемый блок комфорта приора это сложное электротехническое устройство. Его основа — печатная плата с припаянными к ней многочисленными микросхемами, реле, драйверами управления и другими элементами.

Блок управления (далее – изделие) устанавливается непосредственно в автомобиле, поэтому его составные части (микроэлектроника) подвергаются негативным воздействиям. Например: холод, активная тряска, перепады температур.
В результате на плате происходит выгорание тех или иных элементов, нарушается целостность контактной группы, что приводит к отказу множества важных для повседневной работы функций автомобиля. К сожалению, во многих автомобилях «Лада Приора» выход из строя системы управления электропакетом стал довольно распространенным явлением.

Какие функции обеспечивает блок

Главное функциональное предназначение устройства – это контроль и управление электрикой в автомобиле.
Некоторые важные функции, за которые отвечает блок:

  • противотуманные фары, ближний свет, габаритные огни;
  • освещение в салоне автомобиля;
  • указатели поворотов;
  • система электрических стеклоподъемников;
  • работа, регулировка и обогрев боковых зеркал;
  • противоугонная система;
  • сигнализация;
  • блокировка дверей;
  • освещение багажника;
  • подсветка панели приборов.

Частичный, а тем более полный выход из строя блока, доставляет существенные неприятности для любого автовладельца. Наибольшие проблемы, приносит отказ блока комфорта в условиях плотного городского движения.

Где находится блок комфорта Приора

Для получения доступа к изделию, потребуется открутить защитные пластмассовые стенки центральной консоли автомобиля. Они расположены с левой стороны от переднего пассажирского сиденья и с правой от педали газа, с водительской стороны. Само устройство располагается над блоком управления. Для того чтобы извлечь устройство потребуется ключ на 10 и крестовая отвертка.

Распиновка блока комфорта Приора

Основными, важными элементами устройства являются:

  1. Так называемые драйвера управления. Каждый драйвер отвечает за набор определенных функций.
  2. Приемник транспондера.
  3. Управление реле.
  4. Трансивер. Осуществляет связь с модулем, установленным в двери.
  5. 2 разъема. Первый отвечает за подачу питания, второй за передачу необходимой технической информации.

Нажать для увеличения

Для обеспечения правильной работы всех элементов подключаемых к разъемам блока комфорта необходимо изучить правильную распиновку (нумерованную схему подключения проводов к контактам). Схема блока комфорта для приоры при ее детальном изучении не представляет особой сложности.

Самостоятельный ремонт блока комфорта Приоры, возможно ли это?

Если вы никогда не сталкивались с пайкой, диагностикой печатных плат различной сложности и конфигураций, либо не имеете необходимого диагностического или паяльного оборудования, то вопрос ремонта лучше адресовать квалифицированным специалистам. При наличии вышеуказанных навыков и понимании причин неисправностей, самостоятельный ремонт производится достаточно часто. Связано это с тем, что постоянно выходят из строя различные микросхемы или чипы. К примеру, установив, что причина отказа работоспособности указателей поворота заключается в вышедшем из строя драйвере управления, всегда возможно приобрести новую деталь и просто перепаять ее взамен неисправной.

Неисправности, и их возможные причины

Стоимость нового, оригинального блока достаточно высока, поэтому не спешите покупать новое изделие, разберитесь с причинами неисправностей. Конечно, всегда встречаются случаи, когда плата ремонту не подлежит и целесообразнее просто установить новое изделие взамен неисправного. Не стоит забывать и о том, что причинами неисправностей может быть потертые или изломленные провода, которые подключены к энергопотребителям.

Согласно статистическим данным, собранным на форумах технической поддержки достаточно часто автовладельцы жалуются на неисправности в работе стеклоподъемников, поворотников, габаритных огней.

Если говорить о составных элементах самой печатной платы, то наиболее встречающиеся поломки связаны с:
— обрывом линии связи W-Line;
— перегоранием драйверов управления;
— выгоранием контроллеров отвечающих за корректную работу;
— выходом их строя транспондера;
— значительным окислением контактов.

«Важно! Перед проведением любых работ связанных с электрикой, прекратите подачу питания, сбросив минусовую клемму аккумулятора».

Замена блока комфорта Приора

Перед тем как приобрести новое изделие вы должны быть уверены в том, что причина неисправности кроется именно в нем. Для этого можно установить в вашем автомобиле заведомо исправный блок и протестировать работу проблемных агрегатов. Если с новым, исправным устройством работа электропотребителей осуществляется в штатном режиме, старый блок комфорта неисправен. В ином случае используйте комплексный подход, проверьте предохранители, реле, проводку, всевозможные приводы. Другими словами всю техническую цепочку, с которой обычно соприкасается неисправный узел при работе.

Замена устройства выполняется за 7 простых шагов:

  1. Ставим автомобиль на стояночный тормоз.
  2. Открываем капот, ослабляем крепление минусовой клеммы и скидываем ее с аккумулятора.
  3. Перемещаемся в салон автомобиля. Для удобства работы, откатываем передние сиденья на максимальное расстояние назад в салон.
  4. Приготавливаем инструмент. При помощи отвертки выкручиваем крепежные болты и демонтируем 2 боковые стенки.
  5. При помощи ключа на 10 откручиваем две гайки креплений.
  6. Аккуратно вынимаем сам блок. В процессе извлечения вращайте изделие таким образом, чтобы оно не ударялось о другие элементы. Отключите два контактных разъема, первый – питание, второй — информационный.
  7. Извлеките неисправное изделие, установите новое.

В дальнейшем, для того чтобы провести осмотр, диагностику или ремонт блока комфорта приоры, потребуется снять его защитный корпус. При покупке нового блока сохраняйте кассовый или товарный чек. В случае покупки неисправного устройства это позволит вам вернуть или обменять его на новое. Цены на изделие различаются в зависимости от конкретного продавца и составляют от 2500 рублей до 10 000 рублей.

Что делать если Приора не снимается со штатной сигнализации!

Моргает аварийная сигнализация, автомобиль не реагирует на кнопки ключа зажигания.
Как правило, здесь задействованы несколько блоков, которые имеют синхронизацию
между собой.

  1. Ключ зажигания
  2. Модуль радиоканала (Находится в водительской двери)
  3. Блок электропакета (Блок комфорта)
  4. ЭБУ двигателя

Новые блоки идут с не активированными кодами внутри и могут без проблем устанавливаться на
любой автомобиль, но стоит прописать (обучить) ключи, во все эти блоки прописывается специальный код,
который имеет синхронизацию между собой и служит как штатная сигнализация. (Иммобилайзер)
Как только вы повернули ключ зажигания, в течении пяти секунд идет опрос между ключом и блоками,
если код везде совпал, тогда ЭБУ двигателя дает разрешение на запуск, если код хоть одного устройства
не распознан, ЭБУ двигателя блокируется и автомобиль не заводится.

Обучение рабочего ключа, производится с помощью специального красного обучающего ключа.
Процедуру обучения ключей я описывать не буду, в интернете полно информации.
На самом деле главным ключом, является красный обучающий ключ, в нем хранится
код который после обучения записывается в рабочий ключ и остальные блоки.

Попробую подробней объяснить как это все работает:

  • Код радиоканала, которым мы открываем двери с кнопок дистанционного управления ключа,
    прописывается в модуль двери водителя, где находятся кнопки стеклоподъемников.
    Если заменить блок комфорта или эбу двигателя, кнопки на ключе все равно будут работать.
  • Код ИММО (Иммобилайзера) имеет связь только с ключом зажигания, блоком электропакета и
    блоком ЭБУ. Если отсоединить модуль двери водителя, автомобиль все равно заведется.

Как определить обучены ключи или нет:

  • Лампа ИММО на панели приборов тухнет через 5 секунд – ключи обучены.
  • Лампа ИММO тухнет через 30 секунд – ключи не обучены. (Автомобиль будет заводится любой болванкой)

Варианты отключения ИММО:

  • Записать в блок ЭБУ двигателя необученный дамп еепром. Все функции останутся работать в штатном
    режиме, кнопки ключа и тд., только автомобиль будет заводится любой болванкой.

Если автомобиль не снимается с охраны с пульта дистанционного управления:

  • Тут ситуация немного сложней, для этого и писалась данная статья.
    Вдруг по каким то причинам автомобиль остался на охране, моргает аварийная сигнализация,
    автомобиль подает звуковые сигналы и тд.
    Конечно же вы откроете автомобиль механическим способом с помощью замочной скважины
    в двери, но при этом постоянно моргает аварийная сигнализация и не работают функции комфорта,
    автомобиль при этом не заводится.
    Причиной могла стать поломка ключа дистанционного управления или модуля двери водителя.
    При всем этом блок электропакета остался на охране.
  • Снять блок электропакета с охраны можно двумя способами.
    1) Поставить модуль двери водителя с другого автомобиля и открыть дистанционно с ключа
    той же машины. Таким способом можно снять блок комфорта с охраны.
    2) Разобрать блок электропакета и с помощью программатора очистить микросхему памяти
    еепром М95080.

Блок комфорта, снятие с охраны.
Данная инструкция относится только для разблокировки блока электропакета.
Если нужно разблокировать запуск двигателя, достаточно записать необученный
дамп еепром в ЭБУ двигателя.

Разбираем блок и находим микросхему памяти еепрм M95080.
Данную микросхему достаточно вставить в программатор и полностью очистить, или
заменить на новую если нет программатора.
При повторном обучении ключей все необходимые данные пропишутся в нее заново.

После очистки микросхемы блок электропакета выйдет с охраны.

Еще несколько фоток в тему и видео.

Распиновка блока комфорта для подключения на столе.

Схема подключения контроллера электро пакета.

Замена и ремонт блока управления электропакетом 2170-3763040 Лада Приора

Блок управления электропакетом Приора 2170-3763040 (Блок комфорта)
Комплектация автомобиля как иногда пишут, не имеет значения при установленном блоке с данным номером.

Контроллер электропакета — это устройство, предназначенное для установки на автомобили ВАЗ 2170 Приора. Оно управляет многими функциями автомобиля, например, такими как поворотники, стеклоподъёмники, подсветка панели приборов, габаритные огни, ближний свет, противотуманные фары, лампа заднего хода, плафон освещения салона, обогрев заднего стекла.

Установлен данный контроллер в центральной, нижней части торпеды над блоком ЭБУ. Для снятия необходимо снять нижние боковины торпеды. Накидным ключом 10 открутить две гайки.

Корпус блока управления электропакетом Приора 2170-3763040

Плата блока управления электропакетом Приора 2170-3763040

Расположение выводов блока управления электропакетом Приора 2170-3763040

Схема блока управления электропакетом Приора 2170-3763040

Назначение деталей на плате блока управления электропакетом Приора 2170-3763040

ПОС — плафон освещения салона
ЗПТО — задние противотуманные огни
БС — ближний свет
ПТФ — противотуманные фары
МДВ — модуль двери водителя
ПУП — переключатель указателя поворотов
ПАС — переключатель аварийной сигнализации
ППД — передняя правая дверь
ПЛД — передняя левая дверь
ЗПД — задняя правая дверь
ЗЛД — задняя левая дверь
ПС — переключатель стеклоподъемника двери пассажира
ПОБ — плафон освещения багажника
ЗП — зеркало правое
ЗЛ — зеркало левое
ГО — габаритные огни
УП — указатели поворотов

По данной ссылке можно посмотреть дополнительную информацию по указанному выше блоку и другим:
www.chiptuner.ru/content/usp_norma
Проблема с блоком управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом Приора 2170-3763040 старый

После включения обогрева заднего стекла произошёл сбой в работе данного блока. Стал мигать ИММО, включилась аварийка — отключить не возможно.
После отключения обогрева перестали функционировать поворотники и аварийка, зеркала, центральный замок перестал работать, как с ключа, так и с кнопок в салоне, погасла приборка, перестали работать стеклоподъёмники.

Установлен новый блок управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом 2170-3763040 новый

Процедура снятия и установки блока элементарная.
Переобучать ключ не нужно, всё работает.
Единственно одно, но перестала работать двух уровневая система открытия дверей.
Теперь одно нажатие — открываются две двери.
или одно нажатие и торцевания только водительская дверь, второе нажатие и пассажирская не открывается… Странно.

Ремонт блока управления электропакетом 2170-3763040 Приора:
В старом блоке ради эксперимента произведена замена двух микросхем
VN5016AJTR-E драйвер питания (SSO-12)

Перепайка микросхем VN5016AJTR-E результатов не принесла.

Перепаяна микросхема:
MCZ33972EW

Микросхема MCZ33972EW под замену.

Что такое КАН-шина и для чего она в Ладе Приора

Современный автомобиль, к сожалению, или к счастью — решать Вам, уже не тот ящик на колесах, с полутора десятками

Электроблок на Ладе Приора

Распиновка блока комфорта Приора задание подвластное не только автомастерам, но и любителям авто, хорошо изучившим процесс. В машина многое из повышенного удобства, в том числе блок заведует функционированием боковых зеркал, освещением внутри авто, подсветкой панели управления. Разберем все по порядку.

  1. Блок управления электропакетом в Приоре
  2. Функциональность блока комфорта
  3. Расположение блока комфорта в Приоре
  4. Расположение на более новых моделях
  5. Распиновка электроблока
  6. Неисправности в работе блока комфорта, как устранить
  7. Возможные причины неисправностей
  8. Все неполадки могут возникать вследствие следующих событий
  9. Ремонт и замена блока комфорта
  10. Ремонт блока комфорта на Приоре самостоятельно
  11. Правильные условия по использованию блока комфорта
  12. Заключение

Блок управления электропакетом в Приоре

Контроллер автомобильного электропакета – это блок, отвечающий за функциональность машины.

Узел регулирует работу:

  • электрических оконных подъёмников;
  • подсветку главной панели;
  • функционирование поворотников;
  • габаритных и противотуманных огней;
  • задних фонарей;
  • обогрев окна заднего вида.

Все эти приборы должны работать чётко и слаженно. Так как безопасность водителя и пассажиров в поездке во многом зависит от них.

Также блок управления электропакетом Приора добавляет водителю дополнительные удобства в управлении транспортным средством. Отсюда и его ходовое название «блок комфорта».

Функциональность блока комфорта

Основные функции, которые вмещает в себя блок комфорта управление электрикой в машине. Так как перечень выполняемых задач обширный. То неполадки в работе блока могут серьёзно навредить водителю, особенно во время компактного трафика по городу.

Задачи блока комфорта:

  • индикация поворотников;
  • свет салона машины;
  • противотуманные лампы, огни ближнего света, габаритки;
  • узел электрических стеклопакетов;
  • боковые зеркала работа, настройка, обогрев;
  • противоугонный механизм;
  • блокирование дверей;
  • охранная сигнализация;
  • подсветка багажного отделения;
  • освещение приборной панели.

Каждая из этих функций существенна необходима для автомобиля. Поэтому исключение из работы даже одной из них принесёт водителю значительные неудобства.

Расположение блока комфорта в Приоре

Для того, чтобы добраться до блока комфорта, необходимо снять пластиковый кожух центральной панели машины. Он расположен между водительским и пассажирским сидением, справа от педали газа за нижней частью перегородки.

Напряжение поступает в управляющий блок через основной разъём. А второстепенный разъём отвечает за выполнение функций.

Блок защищён кожухом от проникновения влаги, пыли и инородных тел. Сама плата представляет собой набор, который вмещает 15 чипов. Каждый чип ответственен за свою функцию, как регулирование зеркал, стеклоподъёмников или открывание дверей.

Для доступа к блоку комфорта нужна крестообразная отвёртка и ключик на 10. После отсоединения разъёмов, необходимо снять болт, гайку и вынимается сам блок.

Расположение на более новых моделях

После того, как вы отключили минусовую клемму от аккумулятора и сделали процесс разборки безопасным. Отсоедините декоративный защитный кожух, размещённый под рулевой колонкой. Для этого нужно освободить три монтажных крепления с помощью ключа на 10.

Блок комфорта в этом случае размещён за монтажным блоком. И придётся действовать на ощупь, что привыкли делать автомастера.

Перед снятием блока нужно отсоединить три электрожгута из проводов. Крепёжные механизмы не стоит откручивать до конца. А лишь провернуть на 3 или более оборота, так как они имеют открытый контур. Затем можно вынимать сам блок.

Распиновка электроблока

Элементы входящие в пакет электроблока, подразделяются на такие компоненты:

  • драйвера, каждый из который несёт свою функцию и отвечает за отдельный участок;
  • координация реле;
  • приёмник транспондера;
  • трансивер участвует в соединении с дверным модулем;
  • два разъёма для передачи электроэнергии и нужной инженерной информации.

При детальном ознакомлении со схемой распределения проводов по номерам (распиновки). Работа с блоком комфорта Приоры не будет представлять особой сложности.

Каждый контакт в схеме описан отдельно, что важно для понимания всех неполадок в работе. Схема блока комфорта Лада Приора присутствует в техническом руководстве к автомобилю.

Неисправности в работе блока комфорта, как устранить

  1. Не горят поворотники. Для начала следует проверить бесперебойность предохранителя, ламп и подрулевого тумблера. Если где-то просто отсутствует контакт, то проблема разрешается очень просто с помощью перепайки микроконтактов. Если неисправность в самой плате и перепайка контактов не помогает, то следует заменить контроллер.
  2. Не работает модуль стеклоподъёмников или центральный замок. Данная проблема может произойти в том числе из-за окисления проводов. Перед снятием блока комфорта нужно проверить все провода мультиметром под изоляцией в блоке управления, который встроен в водительскую дверь. Если неисправен только один стеклопакет, могло произойти разъединение проводов вследствие обрыва контакта.

После проверки проводов, если не удалось обнаружить проблему. Следует перепаять контроллер DA7VN5016A либо DA6VN5016A. Один из них отвечает за стеклопакет и замок на правой двери. Второй воспроизводит зеркально эти же функции, но с левой стороны.

Реле, которое посылает информацию на подъёмники, заключено в контроллере DA11L9848. Часто ошибки могут присутствовать именно здесь. Везде в блоке на выходах чётко прописана нумерация проводов для правильного подключения.

Иногда стеклоподъёмники работают только на опускание стёкол, но подъём при этом недоступен (или наоборот). Для этого проверьте подключение, чтобы все плюсы и минусы были на своём месте.

Возникают ошибки в блоке комфорта, когда кнопка стеклоподъёмника на поднимание работает на опускание стекла. При разной полярности, когда вместо опускания происходит подъём стекла, нужно поменять подключение двух идущих рядом проводов.

  1. Бывает, что много проблем возникает одновременно. Перестают работать противотуманные огни, габариты, задний свет, обогрев тыльного стекла, световой плафон в салоне. В этом случае очевидно, что проблема исходит именно из блока комфорта и делается перепайка варианта DA1 MC33972EW. Если это не помогает, то следует заменить схему целиком.
  2. В случае отказа задних противотуманок и подсветки приборов в салоне, перепаивается компонент DA9 VND5025AK. И, как в случае с предыдущими поломками. Если это не приносит результата, меняется вся схема целиком.
  3. Замки центрального замка начинают срабатывать при нажатии клавиш стеклоподъёмника. Если замена блока комфорта с другой машины не приносит эффекта, значит суть этой поломки в проводке. Для этого внимательно нужно проверить целостность всех проводов, ведущих к блоку комфорта.

Возможные причины неисправностей

Перед покупкой нового блока комфорта, нужно попытаться устранить какую-либо неисправность. Чтобы не делать дополнительных затрат, ведь блок комфорта достаточно дорогой. Часто проблема просто заключена в отсутствии контакта вследствие устаревания или перетирания проводов.

Иногда контроллеры блока комфорта могут сгореть, для этого нужно осмотреть их визуально или даже проверить с помощью обоняния.

Самые частые жалобы по работе блока комфорта заключены в отказе стеклопакетов, поворотников или габаритов.

Все неполадки могут возникать вследствие следующих событий

  • обрыв на линии связи W-Line;
  • сгорание драйверов регулировки;
  • перегорание контроллеров, отвечающих за нужный участок;
  • неисправность транспондера;
  • перегорание или окисление контактов.

Перед проведением ремонтных работ для соблюдения техники безопасности следует не забыть отключить минусовую клемму от аккумулятора.

Ремонт и замена блока комфорта

Для начала ремонтных работ следует убедиться, что проблема неисправности заключена именно в электроблоке автомобиля. Как вариант, можно установить в машине работающий блок и проверить правильное функционирование проблемных путей.

Если с новым блоком все функции машины работают без неисправностей, то проблема состоит именно в блоке. Перед снятием проверяется целостность проводов и предохранителей. И только потом начинается работа с блоком комфорта по следующему алгоритму.

  • автомобиль установить на ручник;
  • для безопасности отключите минусовую клемму;
  • для комфорта ремонтных работ передние сидения отодвинуть назад, чтоб освободить нужное пространство;
  • удалить крепеж и снять боковой кожух;
  • крепёжные гайки снимаются с помощью ключа на 10;
  • блок следует извлечь аккуратно, не повредив его об стенки кожуха или другие элементы. Два разъёма (силовой и информационный), имеющиеся в блоке, следует отключить по очереди.

На место неисправного блока устанавливается новый. В случае ремонта блока (как перепайки отдельных контроллеров), он устанавливается на место по окончании ремонтных работ. Для проведения перепайки снимается защитный корпус блока комфорта.

Если вы ставите новый блок, то до его полного тестирования и приведения в рабочее состояние сохраняйте чеки о покупке, чтобы вернуть в случае возможной неисправности.

Для удобства блок оснащён разноцветными проводами, чтобы упростить работу по отсоединению и присоединению. При плетение от блока комфорта до дверной все провода должны совпадать по цветам.

После того, как совершили ремонт блока и подключили его, следует проверить работу стеклоподъёмников, зеркал, подсветки и т.д., затем прятать проводку за панели авто.

По окончанию работ вся провода успешно прячется за ковролин и теплоизоляцию. Поэтому данный вид работ не будет влиять на визуальный облик салона.

Ремонт блока комфорта на Приоре самостоятельно

Если у вас до этого ремонта не было навыков работы с паяльником и аналогичными электрическими схемами. То лучшим решением будет перенаправить эту проблему электрику на станцию техобслуживания. Данный вид работы трудоёмкий и требует определённых умений.

Если вы уже сталкивались с подобными проблемами и имеете опыт таких работ, то замена данных микросхем часто производится автолюбителями самостоятельно. Наличием программатора, данные какой-то из схем можно прописать заново, но это технически более сложный процесс.

При пользовании мастер ключом, блок управления может перейти в аварийный режим, и блок может заблокироваться. Для такого вида работ нужно обнулить блок управления и стереть ошибки.

Правильные условия по использованию блока комфорта

Зачастую определение поломки можно произвести сразу. Просто совершив внешний осмотр блока комфорта. Вы можете визуально увидеть контакты, которые отошли в случае механических повреждений или перегрева.

Для работы конструкции в нормальном режиме рабочий диапазон должен соответствовать следующим параметрам:

  • давление ртутного столба – до 800 мм;
  • диапазон напряжения – 9-15 вольт;
  • допустимая влажность в салоне – до 90%;
  • температура в салоне – от минус 45 до плюс 40 градусов.

Заключение

Блок комфорта Приоры – механизм, подход к которому должен быть аккуратным и щепетильным. Ведь этот блок обеспечивает работу важнейших механизмах автомобиля. Ремонт его можно совершить самостоятельно или обратиться к автоэлектрику.

Обычно на СТО вам порекомендуют полностью заменить блок комфорта на новый. Стоимость нового блока для Приоры колеблется в пределах 5000 – 7000 руб. Вы также сможете купить блок в хорошем состоянии и бывший в употреблении за 2500 руб.

Для самостоятельного ремонта вам необходимо иметь пакет инструментов, включая паяльник и набор для запаивания микросхем. А также обзавестись схемой расположения контроллеров.

Контроллер управления электропакетом Приора

Лада Приора (ВАЗ 2170) — одна из немногих машин отечественного производства, оснащенных таким многофункциональным устройством, как контроллер управления электропакетом. Однако, что же это такое и какой контроллер на Приоре?

Контроллер электропакета — это устройство, которое контролирует всю электрическую функциональность автомобиля. Таким образом, данный регулятор ответственен за работу указателей поворота, стеклоподъемников, освещения панели приборов, габаритных огней, противотуманных фар, подсветки салона, обогрева заднего стекла, а также фар заднего хода. Оснащение автомобиля подобным блоком управления делает его более практичным с точки зрения использования электроники.

Контроллер управления электропакетом на Приоре крепится с помощью кронштейнов в центральной, нижней части торпеды над блоком управления двигателем (ЭБУ). На Лада Приора контроллер подключается посредством двух разъемов: силовой разъем отвечает за подачу энергии в блок управления, а информационный за его непосредственные функции. Также, блок оснащен защитой от влаги и пыли.

По сути, контроллер электропакета Приора — схема в пластиковом корпусе. Сама плата (схема) состоит из 15 чипов, каждый из которых имеет свое предназначение.

Назначение деталей на плате блока управления электропакетом Приора 2170-3763040.

Схема блока управления электропакетом Приора 2170-3763040.

ПОС — плафон освещения салона;
ЗПТО — задние противотуманные огни;
БС — ближний свет;
ПТФ — противотуманные фары;
МДВ — модуль двери водителя;
ПУП — переключатель указателя поворотов;
ПАС — переключатель аварийной сигнализации;
ППД — передняя правая дверь;
ПЛД — передняя левая дверь;
ЗПД — задняя правая дверь;
ЗЛД — задняя левая дверь;
ПС — переключатель стеклоподъемника двери пассажира;
ПОБ — плафон освещения багажника;
ЗП — зеркало правое;
ЗЛ — зеркало левое;
ГО — габаритные огни;
УП — указатели поворотов.

Распиновка контроллера электропакета на автомобиле Приора — электрический процесс, сложность которого объясняется универсальностью блока. В связи с этим, к контроллеру подключается множество проводов разной функциональности — блок подсоединен более чем 25-ю проводами.

Блок управления электроникой машины имеет несколько условий эксплуатации:

  • температура воздуха от -45°C до +40°C;
  • атмосферное давление до 800 мм.рт.ст. или 105 кПа;
  • влажность воздуха до 90%;
  • диапазон рабочего напряжения от 9 до 15 В.

Сбой работы контроллера электропакета может быть вызван перегревом системы или разъединением проводов. В таком случае, необходимо осмотреть сам блок управления. На автомобиле Лада Приора контроллер расположен над двигателем, и, в случае неисправности или помех, необходимо будет снимать торпеду.

Распиновка блоков управления Lada Priora, кондиционера, комфорта, электропакета и т.д — смотреть видео

Распиновка блока управления Lada Priora 16, 8 Распиновка

клапанов колодки подключения ЭБУ Январь 7, контакт M7.9.7, М 73 (81 BOSCH, черная)

ДПКВ – Датчик Положения ДМРВ
Коленвала – Датчик Массового Расхода Воздуха
Датчик- ДТВВ Температуры Впускного Воздуха
ДНД – Неровной Датчик Дороги
ГР – Главное Реле
ДД – Датчик датчик
ДФ – Детонации фазы
О.Ж. – Охлаждающая Жидкость
Д.К. – Датчик номер

(*) – Кислорода контакта на датчике.

Распиновка блока Lada комфорта Priora 1

Сокращённые обозначения:
ПОС – освещения плафон малона;
ЗПТО – задние притивотуманные ближний;
БС – огни свет;
ПТФ – противотуманные фонари;
модуль – МДВ двери водителя;
ПУП – перекобчатель поворотов указателя;
ПАС – переключатель аварийной сигнализации;
передняя – ППД правая дверь;

поворотов блока комфорта Lada Priora 2

21900 ЦБКЭ-3840080-10/20 (индекс 10 для комплектации индекс, норма 20 для комплектации люкс) в настоящее сняты время с производства и заменены на модернезированные и доработанные
21900 ЦБКЭ-3840080-50/60( индекс 50 для комплектации для, 60 норма комплектации люкс). ЦБКЭ предназначен выполнения для следующих функций:
— тревожная сигнализация;
— стеклоочистителем управление ветрового стекла в режиме «ручное управление»;
— управление стеклоочистителем ветрового стекла в режиме «управление автоматическое» (для ЦБКЭ 21900-3840080-20/60);
— обогревателем управление ветрового стекла;
— управление обогревателем стекла заднего и обогревателями боковых электрозеркал;
— управление светом ближним фар, габаритными огнями и дневными огня ходовыми-ми в режиме «ручное управление», предусмотренное ЕЭК № 48-04 правилами ООН;
— управление ближним светом габаритными, фар огнями, дневными ходовыми огнями в автоматическое «режиме управление» (для ЦБКЭ 21900-управление-20/60);
— 3840080 дневными ходовыми огнями в соответствии с ЕЭК № 48-04 правилами ООН;

борта блока кондиционирования и отопления Lada Схема

Priora электрическая принципиальная системы кондиционирования и Lada отопления Priora

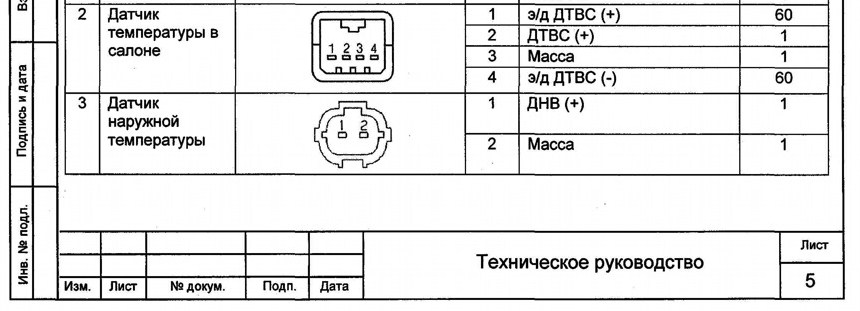

Адреса контактов колодок кондиционирования системы и отопления Lada Priora

Видео: ICOM IC-7300 ремонт выходного каскада (repair)


Ещё 1 видео в тему %1%1%7LZ75FYbL74#1#1#Все типы ЦБКЭ семейства Гранта, Калина 2, Приора 2, Гранта FL, Датсун

Распиновка блока комфорта приора люкс

Практически все современные авто сегодня оснащаются электрическими стеклоподъемниками, позволяющими управлять открытием стекол одним нажатием кнопки. И российские Приоры в этом случае — не исключение. Управляющее устройство, при помощи которого осуществляется поднятие и опускание стекол, а также выполняются многие другие функции, зовется блок комфорта Приора. Подробнее о его устройстве, а также ремонте вы сможете узнать из этой статьи.

Описание блока управления электропакетом

Контроллер электропакета в Приоре представляет собой устройство, использующееся для контроля функциональности транспортного средства. Этот узел отвечает за работоспособность поворотников, электрических стеклоподъемников, освещения контрольного щитка, габаритов, туманок, подсветки в салоне, системы обогрева заднего стекла. Также это устройство обеспечивает нормальную работу фонарей заднего хода. Благодаря тому, что автомобиль оборудуется этим устройством, это делает его еще более практичным.


Приоровский контроллер управления электропакетом

Местонахождение

Управляющее устройство на Приоре расположено над электронным блоком управления мотором, в нижней части центральной консоли, посредине. Подключение девайса в данном случае осуществляется при помощи двух разъемов — силового и информационного. Силовой выход используется для подачи напряжения в управляющий блок, а информационный — за выполнение функций девайса. Также следует отметить, что управляющий блок защищен от внешнего воздействия грязи и влаги.

В целом это устройство представляет собой схему, установленную в пластмассовый корпус. Непосредственно сама плата включает в себя 15 чипов, при этом каждый из них выполняет определенные функции. Это — вся электрическая часть авто, включая электрические стеклоподъемники, датчики открытых дверей и систему управления наружными электрозеркалами (автор видео — канал CompsMaster).

Условия эксплуатации

Для того, чтобы узел работал в нормальном режиме, должны быть соблюдены определенные условия:

  • уровень температуры воздуха в салоне авто должен составлять от -45 до +40 градусов;
  • уровень влажности воздуха в салоне должен быть не более 90%;
  • параметр напряжения для нормальной работы должен варьироваться в районе 9-15 вольт;
  • уровень атмосферного давления должен составлять до 800 мм рт.ст.

Как показывает практика, зачастую неисправности в работе данного устройства появляются в результате его перегрева или отсоединения проводов или контактов внутри конструкции. Если вы столкнулись с проблемой выхода из строя девайса, в первую очередь нужно произвести его визуальную диагностику. Вполне возможно, что причину можно будет обнаружить, только посмотрев на девайс.

Фотогалерея «Схема соединений и обозначение элементов платы контроллера»

Возможные неисправности и способы их устранения

Какие неисправности могут возникнуть в работе контроллера электропакета:

  1. Отказ работы поворотников. В первую очередь нужно произвести диагностику исправности предохранителя, лампочек, а также подрулевого переключателя. Вполне возможно, что нарушен контакт в самом переключателе, проблема решается путем перепайки контактов или его замены. Если это не помогло и проблема действительно кроется в плате, то тут есть два варианта — либо ее перепайка в соответствии со схемой, либо замена. Обычно сначала производится пайка, а если она не помогла, то меняется сам контроллер.
  2. Не работают стеклоподъемники. Перед тем, как лезть в схему, нужно удостовериться в том, что проблема кроется не в других элементах. Как и в предыдущем случае, сначала проверьте предохранитель, после чего произведите диагностику блока управления стеклоподъемниками, он встроен в обшивку водительской двери. Если не работает только один стеклоподъемник, то вероятнее всего, на блоке просто отошел контакт и его нужно заново подсоединить. Иногда проблема кроется в обрыве или переломе проводов, в этом случае цепь нужно восстановить. Если это не помогло, то производится перепайка контроллера DA7VN5016A или DA6VN5016A. Первый отвечает за работу стеклоподъемников и центрального замка на правых дверях, а второй — за те же элементы, только на левой двери. Оба элемента для наглядности отмечены на схеме. Аналогичным образом решается проблема и с центральным замком, если он не работает. Также обратите внимание на контроллер DA11L9848 — он отвечает за работоспособность реле управления подъемниками. Так что если не работает реле, а контакты его посадочного места целые, то возможно, проблема заключается в этом контроллере.
  3. Одновременно перестали работать габаритные огни, передние и задние противотуманки, свет в салоне авто, освещение заднего хода, а также система обогрева заднего стекла. Если эти компоненты перестали работать одновременно, то сомнений нет, проблема кроется в блоке управления электропакетом. В данном случае производится перепайка контроллера DA1 MC33972EW, поскольку именно он отвечает за работу этих составляющих. Если перепайка не помогла, то меняется вся схема.
  4. В том случае, если не работают задние противотуманные фонари, а также подсветка приборной панели, то вероятнее всего, виновником является контроллер DA9 VND5025AK. Этот компонент также можно попробовать перепаять, но если перепайка не дала результатов, то его нужно будет полностью менять.

Общая схема ВАЗ-1117, ВАЗ-1118, ВАЗ-1119

1 — правая блок-фара; 2 — выключатель подкапотной лампы; 3 — звуковой сигнал, 4 — стартер Лада Калина; 5 — аккумуляторная батарея; 6 — генератор; 7 — электродвигатель очистителя ветрового стекла; 8 — левая блок-фара; 9 — переключатель электростеклоподъёмника правой передней двери (пассажир]; 10 — моторедуктор электростеклоподъёмника правой передней двери; 11 — замок правой передней двери; 12 — колодка подключения к правой передней колонке; 13 — электродвигатель омывателя ветрового стекла; 14 — датчик температуры воздуха; 15 — колодка подключения к жгуту проводов системы впрыска; 16 — замок левой передней двери; 17 — датчик уровня тормозной жидкости; 18 — колодка подключения к левой передней колонке; 19 — переключатель электростеклоподъемника правой передней двери (водитель); 20 — переключатель электростеклоподъемника левой передней двери; 21 — выключатель блокировки дверей в блоке переключателей; 22 — моторедуктор электростеклоподъемника правой передней двери; 23 — монтажный блок; 24 — иммобилизатор; 25 — блок управления электропакетом; 26 — комбинация приборов; 27 — правый боковой указатель поворота; 28 — лампа освещения вещевого ящика; 29 — выключатель лампы освещения вещевого ящика; 30 — выключатель стоп-сигнала; 31 — выключатель зажигания; 32 — модуль управления светотехнико; 33 — подрулевой переключатель; 34 — левый боковой указатель поворота; 35 — колодка подключения к правой задней колонке; 36 — замок задней двери; 37 — выключатель обогрева заднего стекла; 38 — выключатель блокировки заднего хода; 39 — выключатель аварийной сигнализации; 40 — переключатель электродвигателя отопителя; 41 — дополнительный резистор; 42 — электродвигатель отопителя; 43 — колодка подключена к левой задней колонке; 44 — электробензонасос с датчиком уровня топлива; 45 — выключатель лампы света заднего хода; 46 — датчик включения ручного тормоза; 47 — прикуриватель; 48 — блокировка заднего хода; 49 — колодка подключения к радиоаппарату; 50 — лампы подсветки рычагов управления отопителе; 51 — осветитель Kalina; 52 — блок управления электромеханическим усилителем руля; 53 — блок освещения салона; 54 — правый задний фонарь; 55 — моторедуктор блокировки багажника; 56 — выключатель в замке багажника; 57 — фонари освещения номерного знака; 58 — дополнительный сигнал торможения; 59 — элемент обогрева заднего стекла; 60 — фонарь освещения багажника; 61 — левый задний фонарь

Элементы схемы соединения жгута приборной панели

1, 3, 4, 5 — колодки пучка проводов приборки к переднему жгуту; 2, 8 — тоже самое к задней «косичке» проводов; 6, 7, 9, 10 — продолжение направления на монтажный узел; 11 — электропитание устройства управления светотехникой; 12 — набор приборов; 13 — тумблер электродвигателя печки; 14 — питание коробки воздухопритока; 15 — замок зажигания Лада Калина; 16 — блок иммобилайзера; 17 — колодка жгута проводов приборной панели к пучку проводов системы зажигания; 18 — питание прикуривателя; 19 — переключатель аварийной сигнализации; 20 — прерыватель обогрева заднего стекла; 21 — выключатель стоп-сигнала; 22 — прерыватель света сигнализации; 23 — регулировка режимов компьютера; 24 — управление стеклоочистителем; 25 — выключатель клаксона ВАЗ; 26, 27 — лампы освещения управления отопления и вентиляции; 28 — освещение перчаточного ящика; 29 — электропитание на кнопку вкл/выкл в бардачке; 30, 31 — цоколевка на штатную магнитолу; 32 — питание электродвигателя печки; 33 — сеть резистора отопителя; 34 — блок управления электроусилителем.

Точки подключения автосигнализации на Лада Приора

Блок справа от педали тормоза: концевик капота (-) – белый/чёрный в среднем разъёме зажигание (+) – оранжевый в среднем разъёме открывание багажника (-) – синий/красный в маленьком разъёме концевик дверей (-) – белый/чёрный в маленьком разъёме концевик багажника (-) – жёлтый/красный в маленьком разъёме

родная сирена – серый/чёрный на блоке предохранителей

Для управления центральным замком разрезать коричневый провод в водительской двери и подцепиться по схеме:

Этапы подключения

  1. Желтый самый верхний проводник подсоединить к контактам катушки питания реле. В место, где происходит разрыв электропитания катушки зажигания, вставить замкнутые электроконтакты реле. Порезать кабель, соединяющий катушку питания реле с замком зажигания. Концы, которые образовались после пореза, присоединить к нескольким реле контактам. Потом провод, который идет от замка зажигания, присоединить к проводу реле катушки.
  2. Черный провод присоединить к отрицательному контакту аккумулятора. Важно до подключения отсоединить аккумулятор во избежание повреждения электрической проводки транспорта.
  3. Коричневые провода подсоединить к поворотникам правой и левой стороны соответственно.
  4. Розовый проводник подсоединить к красному контакту. Черный коммутировать на корпус или на аккумуляторный отрицательный полюс.
  5. Красный провод подсоединить к положительному клеммному контакту. К нему должны быть присоединены желтые и черные провода центрального замка.
  6. Зеленые проводники или минусы багажного открытия подсоединить к питающей катушке с дополнительным реле.
  7. Белый проводник подсоединить к замку зажигания, контакту, замыкаемому во время поворота ключа и напряжению питания, а синий — к концевому дверному выключателю.

Точки подключения автосигнализации на Лада Приора 2011

Замок зажигания: + 12V – коричневый Стартер – красный IGN – синий/чёрный

Приборка: Тахо сигнал – коричневый/красный Ручник – коричневый/синий (Подробнее см. Схема 1)

Разъём Х3 (См. рис 1) BCM: Концевик двери водителя – синий/чёрный Концевик правой передней двери – коричневый Концевики задних дверей – серый/красный Концевик багажника – жёлтый/красный Открытие багажника (слаботочный вход, можно без реле, доп. канал напрямую к сигнализации) – синий/красный

Разъём Х1 (См. рис 1) BCM: Повороты – синий, синий/чёрный

Ц.З. – коричневый; провод находится внутри водительской двери, в жгуте от блока кнопок. (Подробнее см. Схема 3)

Концевик капота – белый/чёрный; Разъём Х2-17 (Если используется датчик температуры двигателя, то по схеме 2)

Блок находится за панелью, возле педали газа. Для извлечения блока снять левую и правую панели, открутить две гайки на 10, слева и справа, крепления блока.

Подключение к центральному замку

При подключении ЦЗ (см. схема 3), если подключиться только к коричневому проводу в двери водителя, то будут закрываться все двери, а открываться только водительская. Для открытия остальных дверей, необходимо использовать в сигнализации провод для двух-шагового открывания ЦЗ, и подключиться по схеме ниже.

Открытие остальных дверей осуществляется вторым импульсом, реле К1. Так же срабатывают реле К2 и К3, они нужны для блокировки правых стеклоподъёмников. Если этого не сделать, то при открытии остальных дверей, будут приоткрываться правые стеклоподъёмники на 0,8 сек, т.е. от импульса открывания ЦЗ, вторым шагом. Блокировать стеклоподъёмники необходимо из-за особенности электросхемы дверей Приоры.

Если в комплектации нет стеклоподъёмников на задних дверях, то реле К3 ставить не нужно, и соответственно ячейка Х1-11, в разъёме Х1 не задействована. (Цвет провода Х1-11 не известен.) Если в комплектации нет стеклоподъёмников вообще, то не нужно использовать и реле К2.

ЦБКЭ Lada Granta, Kalina, Priora: назначение, артикулы, распиновка, ошибки

Центральный блок кузовной электроники (ЦБКЭ) предназначен для выполнения ряда функций автомобиля. Всего насчитывается около 15 разновидностей этого блока. Разбираемся, в особенностях ЦБКЭ, изучаем разъемы, назначение контактов, коды неисправностей и прочее.

В сборе информации сайту Лада.Онлайн помог turbomotor412 .

Назначение ЦБКЭ

Блок ЦБКЭ предназначен для выполнения следующих функций:

  • тревожная сигнализация;
  • управление стеклоочистителем ветрового стекла в режиме «ручное управление»;
  • управление стеклоочистителем ветрового стекла в режиме «автоматическое управление» (для ЦБКЭ 21900-3840080-20);
  • управление обогревателем ветрового стекла;
  • управление обогревателем заднего стекла и обогревателями боковых электрозеркал;
  • управление ближним светом фар, габаритными огнями и дневными ходовыми огнями в режиме «ручное управление», предусмотренное правилами № 48-04 ЕЭК ООН;
  • управление ближним светом фар, габаритными огнями, дневными ходовыми огнями в режиме «автоматическое управление» (для ЦБКЭ 21900-3840080-20);
  • управление дневными ходовыми огнями в соответствии с правилами № 48-04 ЕЭК ООН;
  • управление дальним светом фар;
  • управление лампами указателей поворота и аварийной сигнализации;
  • управление плафоном освещения салона;
  • управление энергосбережением устройств внутреннего освещения автомобиля;
  • центральный замок: блокировка / разблокировка замков боковых дверей от ключа, от кнопки замка двери водителя из салона, от кнопки в модуле двери водителя;
  • открывание крышки багажника (двери задка) от кнопки в салоне;
  • управление электроприводами стеклоподъемников;
  • дистанционное управление;
  • управление электроприводами боковых зеркал (для ЦБКЭ 21900-3840080-20);
  • управление обогревом передних сидений;
  • индикация;
  • управление освещением багажника (для ЦБКЭ 21900-3840080-20)

Классификация ЦБКЭ

Виды ЦБКЭ, особенности и их взаимозаменяемость:

  1. 21900-3840080-20 Приора 2, Гранта, Калина 2 (в комплектациях люкс), Датсун ондо (Дрим 1-2)
  2. 21900-3840080-10 Приора 2, Гранта, Калина 2 (в комплектациях норма)
  3. 21900-3840080-11 Приора 2 в комплектации Норма. До 2016 года ставили на Приору 2 в комплектации стандарт
  4. 21900-3840080-21 Приора 2 в комплектации Люкс ранние (2014-2015 год), на Норму не ставился, но подойдёт
  5. 21900-3840080-15 Приора 2 в комплектации Стандарт, Калина 2, Гранта в комплектации Комфорт
  6. 21900-3840080-30 Датсун мидо в комплектации Траст 1-3 до 2015
  7. 21900-3840080-40 Датсун мидо в комплектациях Дрим 1, Дрим 2 до 2015
  8. 21900-3840080-50 новый блок на смену 21900-3840080-10 (не сгорает)
  9. 21900-3840080-60 новый блок на смену 21900-3840080-20 (не сгорает)
  10. 8450100527 Гранта с 2017 года
  11. 8450100534 Калина 2 с 2017 года
  12. 8450100535 Датсун ондо с 2017 года
  13. 8450100536 Датсун мидо с 2017 года (Траст 1-3, дрим 1-2)
  14. 8450101126 Гранта FL в комплектациях Классик, Оптима и Комфорт исключительно в автомобилях с АМТ (для реализации ползущего режима АМТ 2.0 нужен сигнал открытой двери в CAN-шине, поэтому пришлось внедрить ЦБКЭ)
  15. 8450101145 Гранта FL в комплектации Люкс

Купить блок ЦБКЭ можно в нашем интернет-магазине (о наличии спрашивайте в комментариях).

Разъемы ЦБКЭ

  • разъём XP1 — Molex 34729-0080
  • разъём XP2 — Molex 31372-1000
  • разъём X3 — Molex 34729-0200
  • разъём X4 — Molex 31372-1100

Контакты

Molex 34803-0211 для ХР 1, ХР 3 (по 20 шт)

Molex 33012-3002 для ХР 2, ХР 4 малые (по 6 шт)

Molex 33012-2001 для ХР 2, ХР 4 большие (по 4 шт)

Распиновка ЦБКЭ

Расположение контактных разъемов ЦБКЭ показано на рисунке:

  1. Вход / выход. Шина CAN (L – линия)
  2. Вход / выход. Шина CAN (Н – линия)
  3. Вход / выход. Управление обогревом заднего стекла
  4. Выход. Реле обогрева ветрового стекла
  5. Вход. Выключатель аварийной сигнализации
  6. Вход. Выключатель привода замка багажника
  7. Вход. Переключатель стеклоочистителя ветрового стекла (Положение «Прерывисто»)
  8. Вход. Переключатель стеклоочистителя ветрового стекла (Положение «Малая скорость»)
  9. Вход. Переключатель стеклоочистителя ветрового стекла (Положение «Большая скорость»)
  10. Вход. Омыватель ветрового стекла
  11. Выход. Реле обогрева сидений
  12. Выход. Выключатель обогрева ветрового стекла
  13. Вход / выход. Модуль управления светотехникой (Режим «Автоматическое освещение») – для 21900-3840080-20
    Не задействован – для 21900-3840080-10
  14. Клемма 15
  15. Вход. Выключатель подкапотной лампы
  16. Вход. Переключатель световой сигнализации (Указатели поворота «Левый борт»)
  17. Вход. Переключатель световой сигнализации (Указатели поворота «Правый борт»)
  18. Вход / выход. Управление реле дальнего света фар
  19. Выход. Реле ближнего света фар
  20. Вход. Модуль управления светотехникой (Режим «Ближний свет»)
  1. Выход. Тревожный звуковой сигнал
  2. Выход. Электродвигатель стеклоочистителя ветрового стекла (Режим «Малая скорость»)
  3. Клемма 30 (Указатели поворота, дневные ходовые огни, слаботоковые сигналы)
  4. Выход. Указатели поворота «Левый борт»
  5. Выход. Указатели поворота «Правый борт»
  6. Выход. Дневные ходовые огни
  7. Вход / выход. Парковое положение стеклоочистителя ветрового стекла
  8. Выход. Электродвигатель стеклоочистителя ветрового стекла (Режим «Большая скорость»)
  9. Клемма 30 (Электродвигатель стеклоочистителя ветрового стекла, внутреннее освещение)
  10. Клемма 30 (Электростеклоподъемники, замки дверей и багажника)
  1. Выход. Освещение багажника – для 21900-3840080-20
    Не задействован – для 21900-3840080-10
  2. Выход. Питание переключателей электростеклоподъемников
  3. Вход. Переключатель электростеклоподъемника задней левой двери – для 21900-3840080-20
    Не задействован – для 21900-3840080-10
  4. Вход. Переключатель электростеклоподъемника задней правой двери – для 21900-3840080-20
    Не задействован – для 21900-3840080-10
  5. Вход. Переключатель электростеклоподъемника передней правой двери
  6. Выход. Зеркало электроуправляемое правое (Режим «Вверх / вниз») – для 21900-3840080-20
    Не задействован – для 21900-3840080-10
  7. Выход. Зеркало электроуправляемое правое (Режим «Вправо / влево») – для 21900-3840080-20
    Не задействован – для 21900-3840080-10
  8. Вход / выход. Шина LIN
  9. Корпус (Слаботоковые нагрузки)
  10. Выход. Привод замка багажника
  11. Выход. Блок освещения салона
  12. Вход. Сигнал срабатывания подушек безопасности
  13. Вход. Регулятор чувствительности датчика дождя – для 21900-3840080-20
    Не задействован – для 21900-3840080-10
  14. Вход. Выключатель освещения багажника
  15. Вход / выход. Шина CAN (L – линия)
  16. Вход / выход. Шина CAN (Н – линия)
  17. Вход. Выключатель передней правой двери
  18. Вход. Выключатель задних дверей пассажиров
  19. Автозапуск (для системы Lada Connect)
  20. Вход. Выключатель передней левой двери
  1. Выход. Внутреннее освещение автомобиля (Режим «энергосбережения»)
  2. Выход. Моторедуктор замка двери водителя
  3. Выход. Электростеклоподъемник передней левой двери
  4. Выход. Электростеклоподъемник передней правой двери
  5. Выход. Электростеклоподъемник задней левой двери – для 21900-3840080-20
    Не задействован – для 21900-3840080-10
  6. Выход. Электростеклоподъемник задней правой двери – для 21900-3840080-20
    Не задействован – для 21900-3840080-10
  7. Корпус (Сильнотоковые нагрузки)
  8. Выход. Моторедукторы замков дверей пассажиров
  9. Выход. Общий «правого борта»
  10. Выход. Общий «левого борта»

Ошибки ЦБКЭ

  • * код неисправности отсутствует в ЦБКЭ 21900-3840080-10;
  • при обнаружении «активного» кода неисправности выполнить проверки, изложенные в графе «диагностика»;
  • после устранения неисправностей стереть коды неисправностей с помощью диагностического прибора.

Совет: Для считывания ошибок в электронных блоках владельцы автомобилей часто пользуются ELM327 адаптером ( купить на Ali ) и программой OpenDiagPro (мобильная версия OpenDiag работу с ЦБКЭ не поддерживает)

Расшифровка кодов неисправностей:

  • B1002 Обрыв в цепи управления замком водителя
  • B1004 Обрыв в цепи управления передним левым стеклоподъемником
  • B1006 * Обрыв в цепи управления задним левым стеклоподъемником
  • B1008 Обрыв в цепи управления тревожным звуковым сигналом
  • B1010 Обрыв в цепи управления моторедуктором багажника
  • В1012 Обрыв в цепи управления замками пассажиров
  • B1014 Обрыв в цепи управления передним правым стеклоподъемником
  • B1016 * Обрыв в цепи управления задним правым стеклоподъемником
  • В1017 Ошибка контрольной суммы ПЗУ центрального блока кузовной электроники
  • B1018 Замыкание в цепи обмотки реле обогрева заднего стекла
  • B1019 Замыкание в цепи обмотки реле обогрева ветрового стекла
  • B1020 Замыкание в цепи обмотки реле обогревателя сидений
  • B1021 Неисправность стеклоочистителя
  • B1023 Замыкание на массу или перегрев в цепи управления общей шины борта
  • B1027 Неисправность клавиш управления стеклоподъемниками в дверях пассажиров
  • В1028 * Замыкание на массу в цепи регулятора чувствительности датчика дождя
  • B1030 Обрыв (перегорание лампы) дневных ходовых огней
  • В1031 * Обрыв в цепи регулятора чувствительности датчика дождя
  • В1033 Обрыв (перегорание лампы) в цепи указателя поворота налево
  • В1034 Обрыв (перегорание лампы) в цепи указателя поворота направо
  • B1040 Обрыв или замыкание на массу в цепи обмотки реле фар ближнего света
  • B1041 * Замыкание в цепи обмотки реле автоматического управления освещением
  • B1042 Замыкание в цепи обмотки реле фар дальнего света
  • B1043 Замыкание в цепи обмотки реле фар ближнего света
  • U1044 Отсутствие связи с МДВ
  • U1045 Ошибка связи с МДВ
  • U1046 * Ошибка связи с датчиком дождя и света
  • U1047 * Отсутствие связи с датчиком дождя и света
  • U1048 Неисправность CAN-шины
  • В1049 Высокое напряжение бортсети
  • В1050 Низкое напряжение бортсети
  • B1051 * Замыкание на массу в цепи управления правым зеркалом
  • B1052 * Неисправность в цепи управления левым зеркалом
  • В1057 Внутренняя неисправность МДВ

Также с помощью этой программы можно производить конфигурирование центарьного блока кузовной электроники.

Выставить задержку включения дворников после срабатывания омывателя (от 0 до 2.56 сек).

Активировать, либо деактивировать функцию включения плафона освещения салона при выключении зажигания

Выставить задержку выключения плафона освещения салона при закрытии двери (от 0 до 60 сек)

Выставить задержку режима энергосбережения (пропадание питания на плафоне освещения салона, багажника, управляющем проводе магнитолы (Калина 2) (от 0 до 10 мин)

Активировать либо деактивировать режим ступенчатой разблокировки дверей, а также режим автоматической разблокировки дверей при выключении зажигания

Активировать либо деактивировать автоматический режим поднятия/опускания водительского стекла

Более подробно спрашивайте в комментариях.

Более подробно о блоке ЦБКЭ рассказывается в Технологической Инструкции (ТИ) 3100.25100.12051, которую вы можете скачать тут .

Вся справочная информация по моделям:

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
