Ремонт подвески на Ладе Приоре

Ходовая часть любого транспортного средства нужна для перемещения по дорожному покрытию. Она сглаживает эффект разных вибраций и тряску. Ходовая часть – это в первую очередь подвеска сзади и спереди, а также колёса. С помощью составляющих ходовки колёса на двух осях связываются с кузовными частями, гасятся вибрации и передаются различные силы, возникающие при передвижении.

Устройство подвески авто

Ходовая часть автомобиля Лада Приора

Когда машина перемещается, на водителя и всех, кто находится внутри, действуют колебательные движения различного характера. Бывают колебания с разной степенью отклонений от положения равновесия. Движения с небольшой амплитудой успешно сглаживаются опорами силовой установки и КПП, а также мягкими сиденьями. А вот для того, чтобы сгладить колебательные движения с большой амплитудой, нужны колёса и большая часть элементов подвески.

На всех переднеприводных автомобилях ВАЗ используется одна и та же схема подвески, каких-либо принципиальных различий нет.

Лада Приора по факту является рестайлинговой моделью устаревшей ВАЗ 2110. Разработчики практически не затронули техническое оснащение, поэтому элементы подвески идентичные, с незначительной разницей в конструкции амортизационных стоек. Недостатки с «десятки» полностью перекочевали и на Приору. Например, низкое качество ступичных подшипников, ненадежные шаровые опоры, малый ресурс и т. д.

Схема подвески спереди

На шаровою опору снизу устанавливается кулак для поворотов, вверху он соединен с нижней стороной стойки с амортизатором. К центральной части кулаков присоединяется муфта приводного вала колес. Рычаг поперечной устойчивости фиксирует шаровые, второй стороной он прикреплен к кузовным частям. Растяжка предназначена для предотвращения смещения в направлении вдоль, одной стороной соединяется с кузовными кронштейнами, а второй с рычажной системой поперечной устойчивости. Поперечный также соединяется со стабилизатором, соединяется с лонжеронами в двух местах.

Схема подвески сзади

Она тоже не сильно различается по сравнению с предшествующей 2110. Основной ее компонент – это полужесткая балка. С помощью сайлентблоков она фиксируется к лонжеронам, а другой частью соединяется с амортизационными стойками подвески. Амортизаторы с пружинами сверху крепятся к кузовным частям, а снизу – к ступицам колес. В основе системы независимая частично балка и амортизаторы телескопические, усиленные жесткими металлическими пружинами. Чтобы усилить устойчивость поперек, внутри балки находится рычаг стойки стабилизатора в виде стальной арматуры диаметром 14 мм. С двух сторон штанга приваривается к балке. Подобная конструкция снижает крен во время прохождения виражей.

Неисправности подвески

Ходовая автомобиля, не только на Ладе Приора – это сложный набор, состоящий из множества комплектующих. Все они образуют единый комплекс, обеспечивающий управляемость транспортного средства и его устойчивость на дороге. Поэтому важно следить за этими узлами и всегда поддерживать их в исправном состоянии. От этого во многом зависит безопасность всех, кто находится в салоне. Если новичкам сложно оценить степень неисправностей подвески и сопутствующих деталей, то опытный водитель всегда заметит даже небольшие отклонения в работе.

Из самых распространенных неисправностей ходовой части Лады Приоры отмечается возникновение сильного раскачивание кузова во время прохождения поворотов или когда автомобиль резко тормозит.

Также к частым признакам неисправностей можно отнести следующие:

шины изнашиваются неравномерно;
во время сжатия амортизационные стойки не оказывают сопротивления;
подтёки масла на амортизаторах;
при движении автомобиль уводит в сторону;
сильная вибрация;
посторонние звуки от подвески во время движения.

Для более точной диагностики рекомендуется обратиться в специализированные техцентры, где квалифицированный персонал при помощи высокотехнологичного оборудования быстро проведет диагностику ходовой части и предложит услуги по устранению всех выявленных неполадок.

Прочие вероятные проблемы

Негатив

Как устранить или предупредить

Вибрация и нехарактерные звуки обычно возникают из-за чрезмерно изношенных амортизационных стоек подвески. Неполадки возможны и вследствие деформации или повреждения рычагов, амортизаторов и т. д. При эксплуатации автомобиля необходимо понимать, что даже самая хорошая деталь (а, как известно, комплектующие отечественных машин не отличаются высоким качеством) имеет свой ресурс. По прошествии определенного времени и в зависимости от условий эксплуатации произойдёт естественный износ. Соответственно, возникает необходимость ремонта или замены. Самый простой и очевидный вариант диагностики – это обращение в автосервис.

Проблем с подвеской и ходовой бывает немало. Всему виной несовершенство конструкции и посредственное качество запасных частей. В целом система ремонтопригодна и все неполадки исправляются своими руками. Хотя для этого понадобятся навыки ремонта транспортных средств, соответствующие условия и инструменты.

Особенности демонтажных работ

Демонтаж элементов задней и передней подвески на Ладе Приоре в основном нужен для смазки подвижных частей. Понадобится он и в ситуациях, когда требуется ремонт или замена изношенных составляющих.

Демонтаж подвески сзади

Конструктивно ходовка тут проще, а значит, и разбирать (ремонтировать) ее легче. Процесс заключается в нескольких стандартных процедурах.

Автомобиль устанавливается на площадку со смотровой ямой. Ещё лучше если есть возможность поднять его на подъёмнике.
Теперь нужно открыть багажное отделение и снять облицовочный материал от катушек с ремнями безопасности. За ними находится крепление амортизационных стоек подвески. Их следует только ослабить, полностью откручивать не нужно.
Далее надо снять колёса. Если автомобиль находится на подъемнике, то колёсные болты следует ослабить ещё на земле, а уже затем поднимать автомобиль.
Тросы ручного тормоза также снять для облегчения демонтажа. Открутить крепёжные скобы, которыми тросы фиксируются к кронштейнам кузова и рычагам. Далее снимаются тормозные барабаны. Через рычаг стояночного тормоза надо извлечь наконечники троса. Вместе с этим потребуется открутить фланцы тормозов сзади.
Теперь можно снимать жёсткие трубки тормозных механизмов. Демонтируется приводной рычаг, предназначенный для работы регулятора по распределению давления. Для его демонтажа достаточно удалить шайбу, потом отсоединить кронштейн и извлечь привод.
После проделанных работ можно приступить к снятию амортизационных стоек подвески. Нужно снять опоры, открутить крепежные элементы и снять шайбу с кузовного кронштейна. Под колесную ось спереди надо положить подходящие упоры и вывесить заднюю часть, после чего можно снять амортизационную стойку в сборе.
Чтобы демонтировать заднюю балку, нужно открутить крепежные элементы кронштейна, с помощью которого та фиксируется к кузову снизу.

Таким образом задняя подвеска оказывается демонтирована. Дальше можно разобрать амортизаторы для замены отдельных элементов или ремонта.

Для извлечения пружин могут потребоваться специальные стягивающие устройства.

Приобрести их можно в любом автомагазине. Без подобных приспособлений снятие пружин может обернуться получением различных травм, к тому же снять их по-другому проблематично. Так как пружина сжата и достаточно сильно, то при неосторожных действиях она вылететь, причинив повреждения.

Демонтаж передней подвески

Она несколько сложнее задней с технической точки зрения. Конструктивно пружинная подвеска состоит из 41 детали. Основная ее часть – это амортизационная стойка, которая присоединяется к кулаку поворотов на 2 болтовых соединения. Крепежные болты оснащаются эксцентриком-шайбой.

Когда функционирует механизм рулевого управления, поворачивается и болт стойки сверху, что в результате приводит к возможности поворачивать. Вместе с тем стойка является слабым местом. Она принимает на себя основную нагрузку по смягчению колебаний.

Особенности разборки

Передняя подвеска разбирается в тех же случаях, что и задняя. Процесс на начальном этапе схож с демонтажем ходовой сзади.

Колесные болты ослабляются, после чего автомобиль устанавливается на эстакаде или смотровой яме. Рычаг ручника обязательно поднимается, тем самым блокируются задние колёса. После этого снимаются передние колеса и откручиваются ступичные гайки.
Снять стальной стержень шаровых, который расположен на амортизационной стойке в рычаге поворотов. Затем демонтируется стойка стабилизирующая путем отсоединения от рычага. Без этой процедуры не удастся снять растяжки с кузовных кронштейнов. Далее следует демонтировать шаровые, закрепленные к кулаку поворотов.
После всего этого рычаг подвески. И чтобы сделать это правильно, нужно отсоединить кронштейн крепления к кузову, после чего можно снять растяжку вместе с крепёжным кронштейном. При этом нужно обязательно извлечь болты, которыми крепятся колодки к поворотному кулаку.
Теперь наступила очередь тормозного суппорта, который пока находится в собранном состоянии. Не рекомендуется демонтировать его целиком, так как если понадобится собрать всё обратно, это может привести к лишней потере времени, сил и денег. Достаточно будет подвязать суппорт так, чтобы он не висел на одном лишь тормозном шланге. После этого можно извлечь хвостовик из ступицы путём выпрессовки.
Через моторный отсек следует снять защитный кулак. Чтобы сделать это правильно, нужно открутить гайки крепления амортизационной стойки, после чего снять стойку с автомобиля в сборе. Таким же образом демонтируется стойка с другой стороны и снимается со штанги.
Болты шарового шарнира и поворотного кулака удаляются только с помощью торцевых гаечных ключей. В противном случае велика вероятность повреждения защитного чехла шарнира, а значит, придется менять и его, что, несомненно, приведёт к ненужным финансовым затратам.
По мере разборки узлов передней подвески рекомендуется параллельно изучать состояние тез или иных деталей, чтобы их заменить новыми при необходимости.

Для облегчения задачи, а также при отсутствии навыков и знаний технического устройства автомобиля рекомендуется обратиться за помощью к специалистам автосервиса. Обычно диагностика занимает немного времени, а стоимость подобных услуг составляет порядка 1 000 рублей +/- 500 рублей. А вот ремонт и замена деталей подвески зависит от сложности и типа комплектующих. Поэтому стоимость работ может составлять от 500 рублей (например, замена сайлентблоков на Ладе Приора) до 5 000 (демонтаж и замена амортизационных стоек со всех сторон с пружинами, также потребуется провести сход/развал).

Сборка осуществляется в полной противоположной последовательности демонтажа, за исключением некоторых моментов. Например, следует при установке кронштейна к кузову соблюдать осторожность, так как легко повредить резьбу. Второй нюанс заключается в том, чтобы не допустить продольное смещение подушки 6а штанге во время процедуры установки стабилизатора поперечной устойчивости.

Чтобы разобрать, а затем собрать переднюю или и заднюю подвеску Лады Приоры, мало одного желания. Необходимо иметь навыки ремонта автомобилей и знание устройства ходовой части. Некоторые автомобилисты идут еще дальше и устанавливают более сложную в монтаже и обслуживании пневмоподвеску, но это уже вопрос желания и наличия финансовых и других возможностей, т. к. подобный тюнинг не самый дешевый и простой.

Лучше проводить такие работы вместе с опытным помощником. Также рекомендуется предварительно ознакомиться с материалами по этой теме, изучить тематические видеоуроки и т. д.

Передняя подвеска Лада Приора (схема, неисправности)

Необходимость заменить передние стойки возникает после того, как во время движения автомобиля по неровностям из-под колесных арок начинают раздаваться глухие стуки чередующиеся щелчками. Что характерно на больших скоростях такого не наблюдалось,однако преодолевая лежачие полицейские, они снова появлялись.

После самостоятельной диагностики своей Лада Приора, найти причину стуков не всегда удается, подвеска в норме, а шум все равно есть. Немного покопавшись в сети я наткнулся на несколько похожих тем, в которых люди обсуждали мою проблему, именно там я и узнал, что всему виной передние стойки и, что теперь мне предстоит серьезная работенка под названием: замена передних стоек своими руками. После того как я съездил на СТО мой вердикт подтвердился, можно было прямо там все исправить, но я решил сделать все самостоятельно. Более детально про стук в передней подвеске написано здесь.

После нескольких часов поисков я нашел передние стойки, которые подходили мне по всем параметрам, это были стойки Асоми модель «Комфорт CLASSIC А170.2905.002/003-05».

Выбирал передние стойки с расчетом, чтобы были помягче и, как говорится, цена была адекватной, комфорт во время езды — пожалуй самое главное в автомобиле. Родные жесткие СААЗ никуда не годятся, поэтому повторять ошибку завода производителя я не стал.

Купленные мной передние стойки — гидравлические, разборные, что очень удобно, в случае необходимости можно просто поехать купить картриджи и заменить самостоятельно, чего никогда не сделаешь с родными СААЗовским.

не самая сложная процедура из всех которые мне доводилось производить, однако усложнена тем, что требует наличия спец-инструмента в виде специальных стяжек для пружин и специального съемника для рулевых наконечников.

Кроме того, для работы вам потребуется следующий набор ключей:

Торцевые на «13», «17», «19» а также накидные на «17», «19», «22»;
Шестигранник на «6»;
Съемник рулевых наконечников;
Плоскогубцы;
И, конечно, молоток.

Перед началом замены стоек своими руками рекомендую обработать все соединения, гайки и крепления, которые подлежат разборке — жидкостью WD40, это можно сделать накануне или с вечера.

Нус, поехали!

Шум или стук в передней подвеске лада приора

Неисправны стойкиЗаменитьОслаблены болты крепления штанги стабилизатора поперечной устойчивости к кузову. Либо износ подушек или штангиПодтянуть болты крепления, заменить подушкиОслаблено крепление верхней опоры стойки подвески к кузовуПодтяните гайки крепления верхней опоры стойки подвескиИзнос резинового элемента опоры стойкиЗаменить резиновый элементИзнос сайлентблоков рычагов подвески, растяжек или стоек штанги стабилизатораЗаменить сайлентблокиИзнос шарового шарнира рычага подвескиЗаменить шаровой шарнирИзнос или поломка пружины подвескиЗаменить пружинуРазрушение буфера хода сжатияЗаменить буферПовышенный дисбаланс колесСделать балансировку колес

Разборка конструкции

1. Возьмите стяжку для пружин приготовленную ранее и установите на второй виток пружины сверху и снизу как показано на фото. Вторая стяжка устанавливается с другой стороны симметрично первой. Процесс сведения пружины производится следующим образом — затягивайте болты первой стяжки до тех пор, пока не почувствуете, что вторая стала свободно ходить на витках, после чего стягивайте ее до тех пор, пока не снимете нагрузку с предыдущей. То есть, по-очереди с каждой стороны.

2. Возьмите накидной на «22» и шестигранник и открутите крепежную гайку, которой шток стойки крепится к опоре.

3. Снимите ограничитель (отбойник), опорный подшипник, опору, а также ограничитель сжатия.

4. Замените старые шайбы ограничителя отбоя, на те которые шли в комплекте со стойками Асоми. Обратите внимание — нижняя меньше чем верхняя.

5. Далее снимите чашку пружины с резиновым демпфером, буфер сжатия, пружину и пыльник.

Теперь необходимо произвести визуальный осмотр демонтированной стойки.

Первый тест на покачивание штока до верхней точки — продемонстрировал причину неисправности. Сопротивление в верхней части рабочей зоны стремительно исчезло после чего поршень ударился о верхнюю часть цилиндра. Как вы понимаете это и был источник глухих стуков.

Автомобиль тянет в сторону

Разное давление воздуха в шинахУстановите нормальное давление в шинахНарушение углов установки колесВыполните сход-развалРазрушение резинового элемента одной из опор стоек передней подвескиЗамените резиновый элемент опоры стойки передней подвескиНеодинаковая упругость пружин подвескиЗамените пружину передней подвески, потерявшую упругостьЗначительная разность в износе шинЗамените изношенные шиныПовышенный дисбаланс передних колесСделайте балансировку колес

Как прокачать стойку?

Для того, чтобы привести передние стойки в рабочее состояние их необходимо прокачать. Делать это необходимо следующим образом:

Установите переднюю стойку вертикально;
Плавно вытяните шток в верхнюю точку;
После этого плавно вдавите его обратно.

Сделайте 3-4 таких повторения, при этом никаких провалов и падений вовремя перемещении штока быть не должно. После того как прокачали стойки, постарайтесь держать их в вертикальном положении.

Читать еще: Снятие бачка омывателя калина

Неравномерный износ шин

Повышенная скорость при прохождении поворотовПрактикуйте более спокойную ездуБольшой износ шаровых шарниров рычагов подвески и сайлентблоковОтремонтируйте переднюю подвескуДисбаланс колесСделайте балансировку колес

Новая Лада: Расшифровка значков на панели приборов Лада Приора

Напомним, другой болезнью автомобиля можно назвать стук рулевой рейки.

Ключевые слова: передняя подвеска лада приора

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

АвтоВАЗ делает скидки на покупку LADA для СДЭК

Доработка формы штатного подлокотника Лада Веста

БТД: Отзыв о Lada Vesta Sw Cross после 10 000 км пробега

АвтоВАЗ рассказал, как проверяет шум коробок передач на заводе

Сборка нового амортизатора

1. Установите шток стойки в верхнее положение.

2. Оденьте пыльник и буфер сжатия новую переднюю стойку.

3. Установите пружину, чашку пружины и демпфер. Обратите внимание на нижний хвостовик, он должен стать на свое место.

4. Установите малую шайбу из нового комплекта Асоми, большую шайбу и опору с установленным подшипником.

5. Наживите крепежную гайку штока.

6. Гайка затягивается при помощи шестигранника на «6,удерживайте им шток. Финальную дотяжку лучше делать уже после того, как установите передние стойки на место.

7. Снимите стяжки пружин.

8. Опору поверните таким образом, чтобы указатель, который на ней находится, смотрел вперед и чуть-чуть вовнутрь кузова автомобиля.

9. После этого установите стойку в сборе на место ее дальнейшей службы.

10. Закрутите болты опоры сверху, после чего оденьте стойку на рулевой кулак, эксцентриковый болт с шайбой установите в верхнее отверстие, а вниз простой болт и произведите затяжку.

11. Палец рулевого наконечника установите в тягу на стойке и закрутите гайку.

12. После этого зашплинтуйте палец, раздвинув усики.

13. Заправьте тормозные шланги в кронштейн-держатель на стойке.

Готово, теперь можно сказать, что передняя стойка заменена. Установите колесо и опустите домкрат. Когда машина будет стоять на колесах пройдитесь по всем креплениям и произведите подтяжку. Не лишним будет покачать кузов со стороны на которой менялась стойка для дополнительной прокачки.

Теперь осталось повторить все то же самое с левой стороны. Второй раз дело пойдет «веселее», поскольку вы уже будете знать, что за чем и к чему…

После того как замена передних стоек, обязательно сделайте развал-схождение, по дороге на СТО не спешите — колеса не отрегулированы и авто будет немного «водить» по дороге, поэтому будьте бдительны и аккуратны.

Результат проделанной работы:

После нескольких недель эксплуатации новых стоек могу отметить следующее:

Исчезли стуки;
Подвеска стала более упругой;
Исчезла расхлябанность и раскачивание;
Авто стало лучше входить в повороты, уменьшился крен;
По бездорожью стало более комфортно ездить;
Руль после поворота стал заметно быстрее возвращаться — результат увеличившегося кастора;
Улучшилась управляемость на больших скоростях;
Лежачие полицейские преодолеваются менее болезненно.

Короче говоря, я очень доволен, впечатления только позитивные, знал бы, что будет такой результат поменял бы передние стойки еще до того, как они вышли из строя, сразу после покупки.

Разборка передней стойки (инфа)

Короче лазил по сайту) нашел вот это инфо, чтобы потом не искать, решил сюда выложить)

Перед дальнейшей разборкой стойки проверьте ее состояние. При вертикальном положении стойки (штоком вверх) выполните несколько полных ходов растяжение-сжатие, после чего шток должен перемещаться без провалов и заеданий и не должно быть стуков и посторонних шумов. Не допускается также подтекание жидкости, деформация и разрушение корпуса стойки, опорной чашки, кронштейнов и поворотного рычага стойки. Незначительное отпотевание в верхней части корпуса стойки не является признаком неисправности и не служит причиной замены или ремонта стойки подвески ваз 2114.

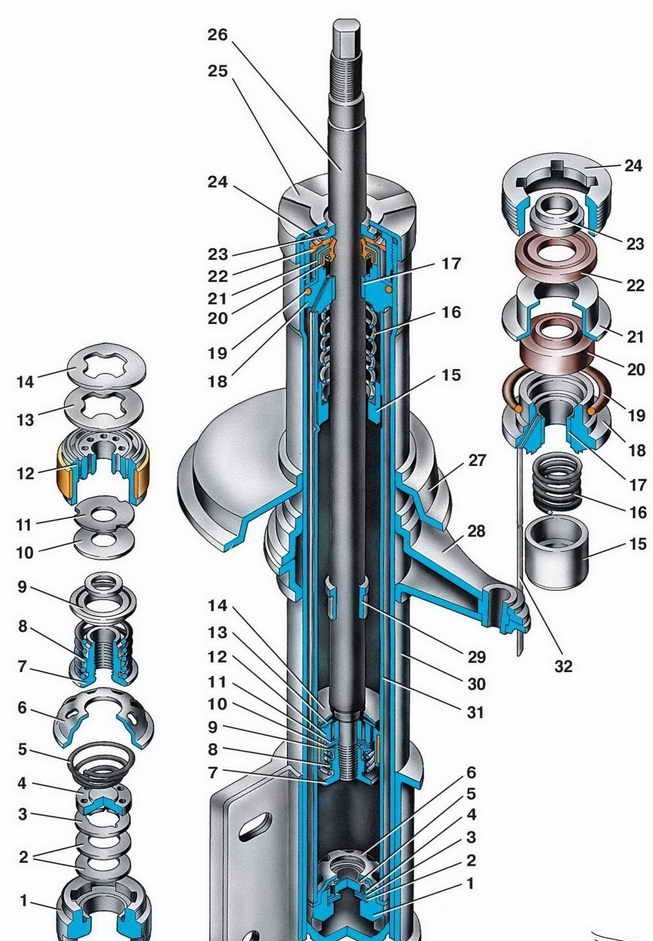

Сборка передней подвески

Сборку стойки передней подвески ваз 2114, ваз 2115, ваз 2113 проводите в последовательности, обратной разборке с учетом следующего:
– обеспечьте чистоту рабочего места и всех деталей стойки;
– убедитесь, что в жидкости нет посторонних примесей, при необходимости профильтруйте ее;
– убедитесь, что резьба гайки клапана отдачи не повреждена при ее отвертывании раскерненным штоком;
– осмотрите шток в месте кернения; если деформация резьбы велика и не позволяет навернуть гайку клапана отдачи без повреждения ее резьбы, осадите резьбу штока в месте кернения;
– дроссельный диск клапана отдачи передней стойки имеет три паза по наружному диаметру, а дроссельный диск заднего амортизатора — четыре;
– дроссельный диск клапана сжатия стойки передней подвески имеет три паза по внутреннему диаметру, а дроссельный диск заднего амортизатора — два;
– гайку клапана отдачи затягивайте моментом 12,7–17,5 Н ·м (1,3–1,8 кгс ·м), после чего законтрите ее, раскернив резьбовой конец штока в недеформированных ранее местах; момент отворачивания гайки после раскернивания должен быть не менее 19,6 Н ·м (2 кгс ·м);
– сальник и уплотнительное кольцо корпуса стойки при ремонте рекомендуется заменять новыми;
– рабочую поверхность сальника (между уплотнительными кромками) наполните смазкой ШРУС-4 в количестве 0,3–0,4 г;
– в корпус стойки и в цилиндр залейте (320±5) см3 жидкости для амортизаторов, в задний амортизатор – (250±5) см3;
– гайку корпуса стойки затягивайте при полностью выдвинутом штоке ключом 67.7811.9510/ 11, момент затяжки 117–147 Н ·м (12–15 кгс ·м) (у заднего амортизатора момент затяжки 69–88 Н ·м (7–9 кгс ·м);
– после затяжки гайки зачеканьте корпус стойки. Момент отворачивания гайки после зачеканки должен быть не менее 294 Н ·м (30 кгс ·м);
– после сборки клапана сжатия убедитесь в наличии свободного хода тарелки и дисков клапана;
– клапан сжатия запрессовывайте в цилиндр специальной оправкой из комплекта 67.7824.9518, после чего еще раз убедитесь в наличии свободного хода тарелки и дисков;
– для установки и запрессовки направляющей втулки штока в цилиндр используйте специальную оправку из комплекта 67.7824.9518;
– на подвеске устанавливайте пружины одного класса.
ПРИМЕЧАНИЕ
Пружины по длине под контрольной нагрузкой делятся на два класса: А и В. Пружины класса А маркируются желтой (белой)* краской на внешней стороне средних витков, а класса В — зеленой (голубой)*
В исключительных случаях, если на передней подвеске установлены пружины класса А, а для задней подвески пружин этого класса нет, допускается установка на задней подвеске пружин класса В. Но если на передней подвеске установлены пружины класса В, то на задней подвеске устанавливайте пружины только класса В.

Тщательно осмотрите пружины. Если будут обнаружены трещины или деформация витков, замените пружину новой.

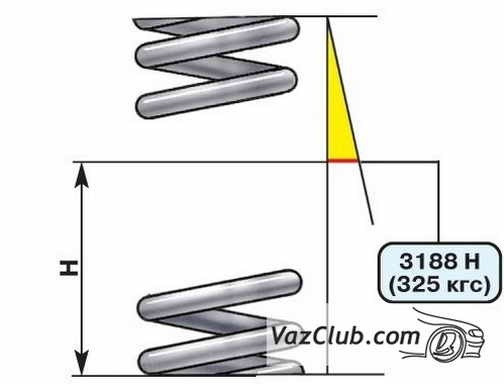

Параметры для проверки пружины передней подвески: Н — длина пружины под нагрузкой
Для проверки пружины трехкратно прожмите ее до соприкосновения витков. Затем приложите к пружине нагрузку 3188 Н (325 кгс). Длина пружины «Н» под указанной нагрузкой должна быть не менее 201 (182)* мм. Сжатие пружины проводите по оси пружины; опорные поверхности должны соответствовать поверхностям опорных чашек на телескопической стойке.

Полезная инструкция, как заменить передние стойки ВАЗ Лада Приора

Замена передних стоек Лада Приора довольно трудоемкий и сложный процесс, но его вполне можно проделать и в домашних условиях. В этом вы убедитесь сами, прочитав данную статью.

Передние стойки Лада Приора – один из основополагающих механизмов для обеспечения управления колесами автомобиля. Выход из лада передних стоек грозит не только неприятными глухими стуками и скрипами, доносящимися из-под колесных арок, но также и полной потерей управляемости автомобиля, разрушением других элементов передней подвески.

Диагностировать поломку передних стоек Лада Приора по одним только скрипам и щелчкам возле колесных арок невозможно и неправильно. Звуки могут исходить также от неисправных шаровых опор или других механизмов. Прежде чем приступать к ремонту стоек, необходимо провести тщательный осмотр всей передней подвески, рулевых тяг, рычагов, шаровых наконечников и прочих деталей. Проводя осмотр передних стоек, попробуйте подвигать амортизатор, убедитесь, что он крепко зафиксирован, в соединениях, нет люфта. Масляные подтеки на амортизаторной стойке – очень нехороший знак. Следы масла в случае неисправности стойки, как правило, заметны на пыльнике и поршне. Если заметили что-то неладное, проведите повторный осмотр телескопической стойки при вывешенном колесе. Так любые поломки будет легче заметить.

Когда вы убедились, что причина неприятных стуков и скрипов во время езды – передние стойки Лада Приора, для ремонта соберите необходимый набор материалов, инструментов и новых запчастей.

Чтобы заменить передние стойки Лада Приора вам понадобится:

новые передние стойки – можно подобрать любой комплект от жестких и надежных отечественных до более мягких, комфортных, но не менее надежных зарубежных. Отличный вариант по сочетанию цены, качества, комфорта и надежности – гидравлические разборные передние стойки фирмы Асоми (Тольяти);
набор торцевых ключей на 13, 17, 19;
набор накидных ключей на 17,19, 22;
ключ шестигранник на 6;
стяжные устройства для пружин – для снятия пружины со стойки;
съемник для рулевых наконечников;
молоток, плоскогубцы;
жидкость WD-40;
домкрат.

Как видно набор инструментов, не такой уж и маленький. Вряд ли все эти инструменты есть у новичка автомобилиста, но когда-то ими все же придется обзавестись. Коль перед вами стоит такое серьезное дело, как замена передних стоек Лада Приора, то почему их не приобрести сейчас. Все равно покупка инструментов обойдется дешевле, нежели ремонт на СТО. Замену стоек нужно сделать максимально комфортной, чтобы вы не были стеснены в подручных средствах. Они вам обязательно пригодятся в будущем.

Работа по замене передних стоек Лада Приора проходит в несколько этапов

Проведите подготовительный этап – обработайте все места соединения и крепления стоек проникающей жидкостью ВД-40. Через несколько часов откручивать болты станет намного проще.

Далее инструкция, разбитая на три части

Часть 1. Демонтаж неисправной стойки

Первым делом нужно снять колесо с той стороны, с которой будет производиться замена стойки. Для этого открутите болты крепления колес. Не нужно их сразу откручивать до конца.
Поставьте передок машины на домкрат, вывесите колесо и снимите его окончательно.
Отсоедините тормозные шланги, выньте их из держателя на стойке.
Чтобы отсоединить рулевой наконечник с помощью плоскогубцев выньте шплинт на конце пальца рулевого наконечника. Затем ключом на 17 открутите крепежную гайку наконечника.
Оденьте на рулевой наконечник специальный съемник. С помощью съемника впрессуйте наконечник из гнезда.
Поверните опору так, чтобы вам было удобно работать. Начинайте откручивать крепежные гайки на рулевом кулаке. После обработки их WD-40, они должны поддаваться достаточно легко.
Для выбивания болтов можете взять в руки молоток. Орудуйте им очень осторожно, чтобы не сбить резьбу.
Особое внимание обратите на верхний эксцентриковый болт, который служит для регулирования угла наклона колес. Шайба болта может откручиваться с некоторым усилием. Вынутый болт не выбрасывайте, он обязательно понадобиться для последующей установки стойки. Очень маловероятно, что вы сами сможете правильно установить положение эксцентрикового болта вдоль оси. После самостоятельной замены стойки лучше обратится на СТО для диагностики и наладки развала-схождения.
Следующий этап демонтажа неисправной стойки – откручивание под капотом крепежных гаек, которыми стойка прикреплена к кузову. Ключом на13 следует выкрутить три гайки.
Все – стойка больше нигде не фиксируется. Ее в сборе можно достать из ниши колеса.

Часть 2. Разборка старой стойки

Возьмите подготовленные стяжные устройства для пружин. Сначала одно устройство закрепите на вторых снизу и сверху витках пружины. Затем такое же устройство наденьте с другой стороны пружины.
Поочередно с помощью скручивания стяжного болта проводите стяжку пружины с обеих сторон.
С помощью шестигранника и накидного ключа на 22 открутите гайку крепления штока амортизатора к опоре.
Снимите ограничитель хода отбоя верхней опоры, саму верхнюю опору, опорный подшипник, ограничитель хода сжатия и защитный чехол.
Старые изношенные шайбы ограничителя отбоя и сжатия нужно заменить на новые, идущие в комплекте с новыми стойками. При установке обратите внимание, что верхняя шайба чуть больше по диаметру, чем нижняя.
Окончательно демонтируйте все детали с телескопической стойки. Проведите ее осмотр, проверьте наличие люфта, попробуйте подвигать шток амортизатора до упора вверх-вниз. Наверняка износ главной детали – телескопической стойки – как раз и послужил источником неприятных глухих стуков.

Часть 3. Прокачка и замена передней стойки Лада Приора

Перед установкой новой передней стойки Лада Приора нужно привести ее в работоспособное состояние – прокачать. Для этого установите стойку вертикально, плавно вытяните шток в крайнее верхнее положение, а затем плавно опустите шток. Он должен ходить легко, без падений, провалов или заеданий. Повторите процедуру прокачки 4-5 раз. Оставьте стойку в вертикальном положении для последующей сборки и установки.

Начинаем сборку стойки. Выдвиньте шток в верхнее положение. Наденьте на магазинную стойку пыльник и буфер хода сжатия. Наденьте, зажатую в тисках, пружину, верхнюю чашу и прокладку пружины. Наденьте меньшую шайбу ограничителя хода, затем большую, затем верхнюю опору с подшипником. Наживите, а затем крепко затяните гайку крепления штока в опоре. Окончательная дотяжка гайки будет нужна, когда стойка уже будет закреплена в своем гнезде. На этом этапе уже можно снять стяжки с пружины.
Поместите новую собранную переднюю стойку для Лада Приора в ее гнездо. Разверните ее в правильном положении для последующего соединения с кузовом и элементами подвески. Закрутите и крепко затяните верхние болты крепления стойки к кузову. Оденьте на стойку рулевой кулак. Проденьте эксцентриковый болт в верхнее отверстие и закрутите шайбу. Проденьте нижний болт, крепко его закрутите.
Палец рулевого наконечника поместите в тягу на стойке. Закрутите снизу гайку, проденьте шплинт.
Установите на место тормозные шланги, закрепите их в держателе на стойке.

Сложно поверить, но на этом все – замена передней стойки Лада Приора завершена успешно. Осталось только прикрутить назад колесо и вынуть домкрат из-под машины. Когда машина опустится на землю еще раз подокручивайте все соединения. После самостоятельной замены стойки просто обязательно съездить на СТО и проверить развал-схождение.

Передняя подвеска Лада Приора (схема, неисправности)

Передняя подвеска автомобиля Ваз 2170 Приора — независимая система Макферсон, во многом является доработанной копией моделей десятого «семейства». Устройство ее просто и даже, как по мне нуждается в доработке, например в рычагах. Ходовка Приоры, нравится мне до сих пор, за свою относительную мягкость – немногие легковые автомобили этого класса, способны показать подушку, которая выдержала бы российское бездорожье. Если поставить рычаг передней подвески, с двух сторон, в купе с растяжками это уже будет другая машина как в управлении, так и в проглатывании ям.

Некоторые запчасти почти сразу после покупки меняются на аналоговые – более дорогие, но надежные. Шток стойки, конечно держит все узлы и механизмы вокруг себя, но при серьезном бездорожье не справляется с этим. Стойку пробивает и она течет. Механизм ходовой части спереди на транспортном средстве чаще подвергается ремонту, чем задняя, но на следующих моделях автоВАЗа ее все же сделали немного прочнее.

Схема передней подвески Лада Приора

1 — поворотный кулак; 2 — эксцентриковый болт; 3 — амортизаторная стойка; 4 — рычаг; 5 — штанга стабилизатора; 6 — кронштейн крепления подушки штанги стабилизатора; 7 — стойка штанги стабилизатора; 8 — поперечина передней подвески; 9 — шаровая опора; 10 — растяжка

Читать еще: Переходник для динамиков лада веста

1 — телескопическая стойка; 2 — пружина; 3 — гайка штока; 4 — ограничитель хода отбоя верхней опоры; 5 — верхняя опора; 6 — подшипник; 7 — верхняя чашка пружины; 8 — прокладка пружины; 9 — ограничитель хода сжатия верхней опоры; 10 — буфер хода сжатия; 11 — защитный чехол

1 — шаровая опора; 2 — ступица; 3 — гайка подшипника ступицы; 4 — защитный колпак; 5 — подшипник ступицы; 6 — поворотный кулак; 7 — гайка; 8 — диск тормозного механизма переднего колеса; 9 — щит тормозного механизма; 10 — эксцентриковый (регулировочный) болт; 11 — поворотный рычаг; 12 — пружина передней подвески; 13 — шток амортизатора; 14 — верхняя чашка пружины; 15 — верхняя опора амортизаторной стойки; 16 — гайка штока амортизатора; 17 — подшипник верхней опоры амортизаторной стойки; 18 — прокладка пружины; 19 — буфер хода сжатия передней подвески; 20 — защитный кожух; 21 — корпус стойки; 22 — кронштейн крепления подушки штанги стабилизатора поперечной устойчивости; 23 — растяжка передней подвески; 24 — вал привода переднего колеса; 25 — штанга стабилизатора поперечной устойчивости; 26 — стойка стабилизатора поперечной устойчивости; 27 — рычаг передней подвески

Особенности демонтажных работ

Демонтаж подвески сзади

Автомобиль устанавливается на площадку со смотровой ямой. Ещё лучше если есть возможность поднять его на подъёмнике.
Теперь нужно открыть багажное отделение и снять облицовочный материал от катушек с ремнями безопасности. За ними находится крепление амортизационных стоек подвески. Их следует только ослабить, полностью откручивать не нужно.
Далее надо снять колёса. Если автомобиль находится на подъемнике, то колёсные болты следует ослабить ещё на земле, а уже затем поднимать автомобиль.
Тросы ручного тормоза также снять для облегчения демонтажа. Открутить крепёжные скобы, которыми тросы фиксируются к кронштейнам кузова и рычагам. Далее снимаются тормозные барабаны. Через рычаг стояночного тормоза надо извлечь наконечники троса. Вместе с этим потребуется открутить фланцы тормозов сзади.
Теперь можно снимать жёсткие трубки тормозных механизмов. Демонтируется приводной рычаг, предназначенный для работы регулятора по распределению давления. Для его демонтажа достаточно удалить шайбу, потом отсоединить кронштейн и извлечь привод.
После проделанных работ можно приступить к снятию амортизационных стоек подвески. Нужно снять опоры, открутить крепежные элементы и снять шайбу с кузовного кронштейна. Под колесную ось спереди надо положить подходящие упоры и вывесить заднюю часть, после чего можно снять амортизационную стойку в сборе.
Чтобы демонтировать заднюю балку, нужно открутить крепежные элементы кронштейна, с помощью которого та фиксируется к кузову снизу.

Для извлечения пружин могут потребоваться специальные стягивающие устройства.

Демонтаж передней подвески

Шум или стук в передней подвеске Лада Приора

Ходовая SS20

Эти запчасти для отечественных и зарубежных автомобилей производятся под брендом “Система Технологий”. Данные стойки стали такими популярными за счет своего высокого качества. Для «Приоры» производитель предлагает 4 варианта изделий, которые различаются по жесткости. Какие стойки лучше? Их необходимо подбирать по стилю езды. Самые мягкие – стойки серии «Стандарт». Также предлагаются и задние амортизаторы из этой же серии.

Для увеличения грузоподъемности предлагается усиленный вариант. Далее – стойки «Комфорт». По отзывам многих автовладельцев, это самый лучший вариант. Они жестче, чем «Стандарт», но подвеска работает одинаково хорошо на плохих и хороших дорогах.

Комплект «Шоссе» подойдет для тех, кто любит жесткость работы подвески и высокую скорость. С этими стойками можно ездить и по плохим дорогам, но будет некомфортно. «Спорт» — это самый жесткий вариант от этого производителя для автомобилей «Приора». Передняя подвеска такого плана для города мало пригодна, а вот для спортивных соревнований – в самый раз.

Автомобиль тянет в сторону

Течь жидкости из амортизаторов

С этой проблемой часто сталкиваются владельцы автомобилей “Приора”. Передняя подвеска подтекает. Это случается вследствие изношенного или же вышедшего из строя сальника штока. Также на элементе в процессе эксплуатации могут образовываться задиры, повреждается хромированный слой. Течь образуется вследствие повреждений или же усадки уплотнительных колец на корпусе. Решение данных проблем – замена элемента в сборе.

Неравномерный износ шин

Напомним, другой болезнью автомобиля можно назвать стук рулевой рейки.

Ключевые слова: передняя подвеска лада приора

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Выбор стоек

Передняя подвеска («Лада-Приора» универсал в том числе) не менее важна, чем двигатель или трансмиссия. Подвеска гасит колебания, которые передаются на кузов от дороги через колеса. Ходовая часть должна обеспечивать устойчивость автомобилю при движении на высоких скоростях.

Если подвеска слишком мягкая, машина будет отлично ехать по прямой, но при вхождении в поворот наблюдаются значительные крены. В случае, когда она сильно жесткая, кренов при поворотах не будет, но при этом нет плавности хода.

Но можно найти оптимальный вариант. Сейчас сторонние производители предлагают стойки и другие запчасти на «Приору». Часто эти детали значительно превосходят по качеству и характеристикам заводские.

Требуемые инструменты для

Для того, чтобы замена передней стойки амортизатора на Приоре прошла успешно, следует предварительно подготовить инструменты из таблицы ниже.

Таблица — Инструменты, требуемые для замены передней стойки

Название	Примечание
Плоскогубцы	Можно заменить пассатижами
Домкрат	Для вывешивания передней части автомобиля
Ключ торцевой	«на 13», «на 17», «на 19»
Опора	Для подстраховки и предотвращения падения машины с домкрата
Съемник	Для выпрессовки рулевого наконечника
Ключ накидной	«на 17», «на 19», «на 22»
Баллонный ключ	Для демонтажа и установки колеса
Шестигранник	«на 6»
Проникающая смазка	Желательно нанести на все крепежные соединения за пару часов до начала проведения замены стойки амортизатора
Молоток	Средних размеров
Ветошь и щетка по металлу	Для подготовки рабочих поверхностей
Башмак	Для предотвращения перемещения транспортного средства
Съемник для пружин	Для сжатия пружины

Рис — Специнструмент для стяжки пружины

Устранение проблем

Если дело в физическом воздействии или износе, то запчасти полностью меняются. Причем так, что замену придется осуществить всего узла или механизма. В случае расслабления крепежей, их подтягивают. Такой ремонт осуществляется даже в условиях гаража.

Не редко, приходится сталкиваться с подтеканием амортизаторов. У них изнашиваются сальники и появляются задиры. Решением данной проблемы станет только полная замена детали.

Если присутствует плохая сопротивляемость в момент отдачи на стойке, то причиной этого может стать отсутствие достаточного количества жидкости в амортизаторе. Однако, ремонт амортизаторов вообще лучше не осуществлять, ведь, новые запчасти стоят относительно недорого, и лучше их заменить.

Какие стойки лучше?

Ответить на данный вопрос трудно. Хоть производители и имеют сертификаты качества, очень часто запчасти для ходовой не могут обеспечить заявленный комфорт передвижения и заданный срок эксплуатации. Отзывы тоже не позволяют понять, что лучше. Все зависит от предпочтений самого автовладельца. Сегодня на «Приору» устанавливают пневматическую подвеску.

Эту систему можно сделать своими руками или же обратиться в СТО. Данное решение очень хорошо себя показывает с точки зрения комфорта и надежности.

ВАЗ 2170 (Приора), Передняя подвеска, онлайн руководство по ремонту, скачать схемы

>Ходовая часть автомобиля лада приора или передняя подвеска и задняя подвеска и их ремонт или замена.

Устройство штатной передней подвески
Ходовая часть автомобиля Лада Приора
Независимая Передняя подвеска на Приору – из чего состоит, схема
Цифрами обозначены следующие детали:
Есть еще один рисунок: подвеска автомашины Приора — схема с обозначениями
Задняя подвеска Приоры– из чего состоит, схема
Двух и 3х-точечная распорка ВАЗ 2170, в чем разница?
Типичные неисправности
Шум или стук
Течь жидкости из амортизаторов
Пробой
“Лада-Приора” и большие зазоры в шаровом механизме
Высокий износ покрышек
Выбор стоек
Требуемые инструменты для
Какие стойки лучше?

Устройство штатной передней подвески

В качестве прототипа «Лады-Приоры» использовали ВАЗ-2110. Система подвески в целом осталась без серьезных изменений. Инженеры просто установили пружины другого типа и иные амортизаторы.

Передняя подвеска ВАЗ «Приора» – независимого типа, телескопическая. В основе – амортизаторные стойки, а также бочкообразные пружины. Подвеска «Приоры» также отличается наличием в ней нижних рычагов, оснащенных растяжками. Есть и стабилизаторы поперечной устойчивости.

Стойки – гидравлические, амортизационные. Нижняя часть их крепится к поворотному кулаку на два болта. Верхний болт имеет особенность. С его помощью можно регулировать развал-схождение. На стойке смонтирована пружина, а также специальный полиуретановый буфер хода сжатия. Там же имеется верхняя опора стойки вместе с подшипником. Эта деталь крепится к кузову при помощи гаек. Благодаря эластичному материалу данная опора значительно снижает вибрации и дает возможность стойке раскачиваться в момент срабатывания.

В эту опору вмонтирован подшипник. Он дает возможность амортизаторной стойке поворачиваться одновременно с управляемыми колесами. Поворотный кулак и рычаг передней подвески («Приора-Хетчбек» оснащена также) соединяются между собой через шаровую опору. Тормозная, а также тяговая сила передается за счет продольных растяжек, которые через сайлентблок закрепляются на рычаге и передней опоре поперечин.

В месте соединения опор, растяжек и рычагов находятся шайбы. Они предназначены для настройки угла наклона осей поворота. Поворотный кулак имеет внутри закрытый подшипник. Внутри элемента устанавливается ступица. Далее – подшипник надежно затягивается гайкой и не имеет регулировок.

Ходовая часть автомобиля Лада Приора

При подборе автомобиля ходовую проверяют чуть ли не с первых минут, что обусловлено сложностью ремонта каждой комплектующей. Устройство лучше знать самому, чтобы определять изношенность механизмов и узлов, понимая какие из них издают неестественный для любимой машины звук.

Наконец, такие знания спасут от того, что нечестные мастера в автосервисе посоветуют поменять лишние детали, хотя изношены они всего на половину. С передней подвеской ВАЗ-2170 нужно быть особенно аккуратным – если говорить про те узлы, которые быстро изнашиваются, ради экономии своего же времени Вы можете заменить их на аналоги.

Независимая Передняя подвеска на Приору – из чего состоит, схема

Схема передней подвески автомобиля Приора с цифровыми обозначениями показана на рисунке.

Цифрами обозначены следующие детали:

кулак поворотов;
эксцентриковый болт;
стойка амортизатора;
рычаг;
стабилизатор;
крепление;
стойка;
поперечная перекладина;
шаровая опора;
растяжка.

Есть еще один рисунок: подвеска автомашины Приора — схема с обозначениями

«Группы» деталей отвечают за отдельные задачи. Стабилизатор вместе со своими стойками делает так, чтобы машина поворачивала плавно, колеса крутились синхронно, согласно тому усилию, которое водитель прилагает к повороту руля. Демпфер «гасит» удары от всех ухабов, через которые проходит машина, раскачиваясь, снижая амплитуду движения.
Ступица – это «посадочное гнездо» для колеса машины. Вместе с суппортом она удерживает его в одной плоскости, не давая ему идти «восьмеркой». Тормозной диск плотно прилегает к этой конструкции, прижимаясь вплотную только тогда, когда водитель нажимает педаль тормоза. Поворотные комплектующие выстраивают правильный угол поворота, стабилизатор ограничивает их действие.
Независимая система макферсон позволяет проезжать ухабы, слегка раскачиваясь – например, когда водитель проезжает правым колесом по ровной поверхности, а левое заносит на лежачего полицейского, пассажиры чувствуют наклон кузова только из-за того, что левая его часть приподнята. Подвеска как бы «сгибается», оставляя правую часть кузова практически неподвижной, а колеса – прилегающими вплотную к дороге.
Система ходовой части спереди ВАЗ Лады получилась достаточно удачной, ее устройство изучить несложно, если отнестись к этому с должным пониманием. Когда в ней что-то стучит, разобраться в причине неисправности достаточно легко, но испачкаться в процессе диагностики все же придется.

Задняя подвеска Приоры– из чего состоит, схема

Задняя часть является полузависимой – для достаточной жесткости. Схема устройства всех ее комплектующих показана на рисунке.

Задняя ходовка на Лада Приора

1 — защитный кожух;

2 — буфер хода сжатия;

3 — опорная шайба;

4 — изоляционная прокладка пружины;

5 — верхняя опорная чашка пружины;

6 — подушки крепления штока амортизатора;

7 — нижняя опорная чашка пружины;

9 — болт крепления амортизатора;

10 — болт крепления оси ступицы колеса;

11 — тормозной барабан;

12 — подшипник ступицы;

13 — ступица колеса;

14 — ось; 15 — гайка;

16 — стопорное кольцо;

17 — установочный штифт

Устройство задней ходовки Приоры немного проще — автомобиль является переднеприводным, а его задние колеса не должны поворачиваться. Ходовая часть сзади отвечает только за правильное положение колес (чтобы они не шли «восьмеркой»), а также торможение – благодаря барабанному механизму, плавный проход препятствий (качение по возможности «гасится» устройством).

Двух и 3х-точечная распорка ВАЗ 2170, в чем разница?

Назначение растяжки передних стоек кузова автомобилей. Служит для предотвращения взаимного перемещения стоек передней подвески. Улучшает управляемость автомобиля, продлевает срок службы кузова, повышает пассивную безопасность автомобиля. Наибольшей популярностью пользуются растяжки от «Техномастер«, о них дальше и поговорим.

Читать еще: Ремонт главного тормозного цилиндра своими руками

Номер по каталогу (артикул):

2х точечная растяжка на Приору (КОД 2904.2300.04), 730р.
3х точечная распорка на Приору (КОД 2904.2600.04), 900р.

Как уверяет производитель, эти два изделия по функциональности идентичны.

Типичные неисправности

Инженерам ВАЗ в 2007 году требовалось обязательно выпустить это авто, поэтому, как уже было замечено, подвеска от ВАЗ-2110 использовалась практически один в один Естественно, детские болезни не были исправлены, и многие владельцы ВАЗ-2170 сейчас регулярно сталкиваются с ними. Рассмотрим самые типичные неисправности.

Шум или стук

Стук в передней подвеске («Приора»-универсал тоже страдает этим), а также характерный шум – это один из признаков неисправности. С этим неоднократно сталкивались все владельцы отечественных автомобилей данного семейства. Специалисты по обслуживанию ходовой части утверждают, что в этом случае возможны неисправности стоек. Также в процессе эксплуатации расслабляются болты, на которых крепится штанга стабилизатора к кузову автомобиля.

Еще шум может быть связан с износом самой штанги либо подушек. В случае со стойками для избавления от противного стука необходимо только заменить изношенные амортизаторы. Если расслабился крепеж, его следует подтянуть. В случае выхода из строя подушек их следует заменить. Это недорого. Сейчас в продаже есть любые запчасти на «Приору».

Также стук может вызывать расслабившееся крепление, на котором к кузову устанавливается верхняя опора. Специалисты рекомендуют подтянуть гайки опоры. Еще одна причина шумов – изношенный резиновый элемент в опоре стойки. Нужно приобрести новую деталь и установить ее. Тогда характерный шум пропадет.

В случае износа сайлентблоков на рычагах, растяжках или стойках подвеска тоже будет стучать. Эти детали необходимо заменить. Среди других неисправностей – изношенные шаровые опоры, поломки пружин или их деформация, износ буфера сжатия, разбалансированные колеса.

Течь жидкости из амортизаторов

Пробой

Если подвеска стала часто пробиваться, тогда здесь есть два варианта. Это изношенная пружина либо вышедшая из строя стойка. Следует выполнить ремонт.

“Лада-Приора” и большие зазоры в шаровом механизме

Причина этого явления в износе рабочих поверхностей шаровой опоры. Это может быть вызвано загрязнением или повреждением пыльника. Замените изношенные детали.

Высокий износ покрышек

Это случается не только из-за неисправностей подвески.

Шины будут сильно изнашиваться при резких торможениях с полной блокировкой колес. Такой же эффект будет наблюдаться при неверном сходе-развале колес и в случае перегрузки.

Выбор стоек

Требуемые инструменты для

Таблица — Инструменты, требуемые для замены передней стойки

Название	Примечание
Плоскогубцы	Можно заменить пассатижами
Домкрат	Для вывешивания передней части автомобиля
Ключ торцевой	«на 13», «на 17», «на 19»
Опора	Для подстраховки и предотвращения падения машины с домкрата
Съемник	Для выпрессовки рулевого наконечника
Ключ накидной	«на 17», «на 19», «на 22»
Баллонный ключ	Для демонтажа и установки колеса
Шестигранник	«на 6»
Проникающая смазка	Желательно нанести на все крепежные соединения за пару часов до начала проведения замены стойки амортизатора
Молоток	Средних размеров
Ветошь и щетка по металлу	Для подготовки рабочих поверхностей
Башмак	Для предотвращения перемещения транспортного средства
Съемник для пружин	Для сжатия пружины

Рис — Специнструмент для стяжки пружины

Какие стойки лучше?

Разборка и сборка телескопической стойки Лада Приора (Lada Priora), Ваз 2170, Ваз 2171, Ваз 2172

Вам потребуются: стяжки для пружин подвески лада приора, ключ «на 14», шестигранный ключ «на 6», накидной ключ «на 22».

1. Снимите телескопическую стойку с автомобиля приора (см. «Снятие и установка телескопической стойки»).

2. Зажмите телескопическую стойку в тиски, сожмите пружину специальными стяжками…

3. …и отверните гайку штока амортизатора накидным ключом «на 22», удерживая шток амортизатора от проворачивания шестигранным ключом «на 6».

4. Снимите ограничительную шайбу хода верхней опоры стойки ваз 2170.

5. Снимите верхнюю опору стойки в сборе с подшипником…

6. …и ограничитель хода сжатия верхней опоры стойки…

7. …затем снимите пружину с амортизаторной стойки priora.

8. Снимите со штока амортизаторной стойки лада приора буфер хода сжатия и защитный кожух.

9. Снимите с верхней опоры ваз 2170 стойки подшипник…

10. …верхнюю чашку и изоляционную прокладку пружины…

11. …а затем разъедините их.

На автомобилях Lada Priora применяется амортизаторная стойка неразборной конструкции. Вышедшую из строя стойку необходимо заменить .

12. Осмотрите детали телескопической стойки ваз 2170.

13. Замените поврежденные буфер хода сжатия и защитный кожух ваз 2172.

14. Замените подшипник, если он перемещается в осевом направлении в корпусе опоры или заедает при проворачивании…

15. …при обнаружении признаков старения резины замените верхнюю опору лада приора.

Примечание
Приобретайте детали с маркировками…

. на телескопической стойке ваз 2172…

…на опорном подшипнике…

…и на верхней опоре.

16. Замените пружину, если на ней обнаружены трещины или деформированы ее витки. Для осадки пружины трижды прожмите ее до соприкосновения витков. Затем приложите к пружине нагрузку 3356 Н (342 кгс). Сжатие пружины ваз 2171 проводите по оси пружины; опорные поверхности должны соответствовать поверхностям опорных чашек на телескопической стойке лада приора. Если длина пружины с коричневой маркировкой (класс А) менее 230 мм, замените ее на пружину с голубой маркировкой (класс Б).

Примечание
На автомобиль слева и справа устанавливайте пружины одной группы. Пружины меняйте парами .

17. Соберите телескопическую стойку ваз 2171 в порядке, обратном разборке. При этом наденьте защитный кожух на кольцевую канавку буфера хода сжатия. Установите пружину так, чтобы ее концы упирались в выступы нижней и верхней чашек.

18. Окончательно затяните верхнюю гайку штока амортизатора на автомобиле lada priora, стоящем на земле.

Схема и устройство передней подвески Лада Приора

Предшественницей Лады Приора считается ВАЗ-2110, передние подвески у них практически одинаковы, различия только в пружинных деталях и амортизирующих компонентах. Проблемы, которые водители отмечали у ВАЗ-2110 с передней подвеской, перекочевали и к Приоре – ступичные подшипники оставляют желать лучшего, шаровые опоры быстро изнашиваются и подлежат регулярной замене.

Перечисленные дефекты можно исправить, если знать схему и устройство передней подвески. На завершающем этапе не помешает сделать дополнительный тюнинг детали. Как сделать подвеску Лады Приора в лучшем виде и качестве, читайте ниже.

Как выглядит схема передней подвески Приоры

Устройство детали подробно показано на рисунке, где обозначены в комплекте такие составляющие:

поворотный кулак;
болт эксцентрикового вида;
стойка, отвечающая за амортизацию;
рычаг;
штанга, подходящая к стабилизатору;
кронштейн, фиксирующий подушку, относящуюся к штанге стабилизатора;
стойка, которая подходит к штанге стабилизатора;
поперечный компонент подвески;
опора шарового типа;
растяжка;
пружинное устройство;
гайка штока;
ограничивающая ход отбоя опоры, расположенной в верхней части, деталь;
опора, размещенная вверху;
подшипник;
сайлентблоки;
прокладка, созданная специально для пружинного устройства;
чашка пружины в верхней части;
элемент, ограничивающий движения сжатия верхней опоры;
буфер движения сжатия;
чехол для защиты.

Частые неисправности передней подвески

Обслуживание и ремонт передней подвески в Приоре предполагает выявление точной причины поломки:

Если появляется посторонний шум или отчетливо слышен глухой стук, возможно, нужно заменить стойки. Проверьте плотность затяжки болтов, фиксирующих шланги стабилизатора, если нужно, подтяните. Если износили подушки, замените новыми. При ослаблении крепления опоры в верхней части стойки подвески к кузову подтяните их. Оцените состояние резинового компонента опоры стойки, шарнира шарового типа, пружинного устройства, буфера движения сжатия. Если они повреждены и имеются дефекты, замените. Как вариант – проверьте колеса на дисбаланс.
Из стойки может подтекать жидкость, причина одна – сальник штока износился и разрушился. На это укажет появление на штоке задиров, повреждение хромовой поверхности, механические дефекты уплотнительного кольца, расположенного на корпусе стойки. Смените старую телескопическую стойку на новую.
Если подвеску в Приоре пробивает, придется заменить пружинное устройство и телескопическую стойку.
Стало сложно управлять автомобилем, его постоянно заносит в сторону – пора проверить давление воздушной массы в шинах и нормализовать его. Если оставляют желать лучшего углы установки колес, осуществите сход-развал. Возможно, понадобится произвести замену резиновой накладки в опорах подвески или пружины.

Тюнинг передней подвески в Ладе Приора

Тюнинг детали в первую очередь подразумевает комфорт движения автомобиля, и только потом речь идет о внешней составляющей. Чтобы поставить крутую подвеску, которая не подведет водителя в дороге, необходимо приобрести такие материалы и инструменты:

Стабилизатор передний ШС.
Распорка.
Компонент, усиливающий щит в передней части.
Поперечина подвески, размещенной спереди.
Рычаги марки IQ Racing Technology.
Поперечная деталь, подходящая к передней подвеске.

За что отвечает каждая деталь:

Стабилизатор имеет крепление как в иномарках, о чем при стоковом стабилизаторе остается только мечтать. Водители, которые уже установили и используют улучшенную версию стабилизатора, отмечают хорошую управляемость Приоры. Фиксируется компонент к стойке через тягу при помощи ушка.
Нижняя распорка успешно стягивает друг с другом рычаги, подходящие к передней подвеске. Монтируя устройство, обратите внимание, чтобы площадка для монтажа была под наклоном, таким образом усиливающая дуга проходит ниже глушащего приспособления и удается избежать контакта с ним.
Компонент, усиливающий щит в передней части, отлично фиксирует рулевую рейку к кузову. Чтобы тюнинг выглядел идеально, покрасьте элемент в нужный цвет.
Поперечина подвески, размещенной спереди, поражает водителей Приоры большим весом, фиксируется деталь прямо под бампером. Выполняет функции «крабов» и распорки. Автолюбители обещают потрясающий профит.
Рычаги известной марки в оригинальном качестве заменяют все рычаги вместе взятые, в том числе сабли. Кастор можно заменить вверху и снизу.

Обойдется такой тюнинг Лады Приора приблизительно в 14 000 рублей.

Снятие амортизаторной стойки передней подвески и ее разборка

Снятие амортизаторной стойки передней подвески и ее разборкаЛада Приора

Снимаем и разбираем амортизаторную стойку для замены верхней опоры, подшипника, пружины, телескопической стойки.

Телескопическая стойка — неразборная и ремонту не подлежит.

Существуют два варианта демонтажа амортизаторной стойки. Первый позволяет избежать последующей регулировки углов установки управляемых колес, второй способ — с меньшим объемом работ, но после него необходима регулировка углов установки управляемых колес. Телескопическую стойку заменяем по второму варианту. В первом варианте стойку снимаем в сборе с поворотным кулаком, не ослабляя гайки нижнего и верхнего (регулировочного) болтов крепления стойки к поворотному кулаку. При этом отсоединяем наконечник рулевой тяги от поворотного рычага амортизаторной стойки (см. «Замена наружного наконечника рулевой тяги»), шаровую опору — от поворотного кулака (см. «Снятие шаровой опоры»), вынимаем наружный ШРУС из ступицы колеса (см. «Снятие приводов передних колес»), а также снимаем направляющую колодок с суппортом и цилиндром (см. «Снятие диска тормозного механизма переднего колеса»)…

…и привязываем ее шнуром к отверстиям в колесной арке, следя за тем, чтобы шланг не был натянут. Для удобства работы снимаем тормозной диск и щит тормозного диска (см.

«Снятие диска тормозного механизма переднего колеса»).

Если стойку предполагается разбирать…

…ключом «на 22» ослабляем затяжку гайки штока, удерживая шток от проворачивания шестигранником «на 6».

Головкой или ключом «на 13» отворачиваем три гайки крепления верхней опоры стойки к кузову…

…и снимаем амортизаторную стойку вместе с поворотным кулаком. Для снятия амортизаторной стойки вторым способом отсоединяем наконечник рулевой тяги от поворотного рычага амортизаторной стойки (см.

«Замена наружного наконечника рулевой тяги») и шланг тормозного механизма переднего колеса от держателя на стойке (см. «Замена шланга тормозного механизма переднего колеса»).

Кернером или краской помечаем расположение регулировочного болта.

…относительно кронштейна стойки. Совместив метки при сборке, добъемся, что отклонение угла развала колеса от первоначального значения будет незначительным.

Головкой «на 19» отворачиваем гайки болтов крепления стойки к поворотному кулаку, удерживая болты ключом «на 17». Вынимаем или выбиваем болты выколоткой из мягкого металла.

Так выглядят верхний болт и шайба для регулировки развала колес.

Выводим поворотный кулак из кронштейна стойки. Отвернув гайки крепления верхней опоры, как было показано выше…

…снимаем амортизаторную стойку. Устанавливаем на пружину две стяжки диаметрально противоположно друг другу, так чтобы они зацепляли три витка пружины. Равномерно вращая винты стяжек, сжимаем пружину.

После того как пружина перестанет давить на опорные чашки, отворачиваем гайку штока.

Снимаем ограничитель хода отбоя верхней опоры.

Снимаем верхнюю опору.

Снимаем верхнюю чашку пружины в сборе с подшипником и прокладкой пружины.

Снимаем пружину со стяжками. При работе со сжатой пружиной следует соблюдать особую осторожность.

Снимаем ограничитель хода сжатия верхней опоры.

Снимаем буфер хода сжатия передней подвески с защитным чехлом. Если необходимо, разъединяем буфер хода сжатия и защитный чехол.

Снимаем подшипник с верхней чашки пружины.

Снимаем защитное кольцо с верхним кольцом подшипника.

Разъединяем прокладку пружины и верхнюю чашку. Собираем и устанавливаем амортизаторную стойку в обратной последовательности. При этом отбортовку защитного чехла вставляем в кольцевую канавку буфера хода сжатия передней подвески.

Пружину устанавливаем так, чтобы нижний виток пружины упирался в выступ нижней опоры пружины. При сборке подшипника верхней опоры закладываем в него пластичную смазку.

Головку регулировочного болта крепления поворотного кулака к амортизаторной стойке устанавливаем в прежнее положение по ранее нанесенным меткам.

После установки амортизаторной стойки углы установки колес отрегулируйте на СТО.

Видео по теме «Lada Priora. Снятие амортизаторной стойки передней подвески и ее разборка»

Замена опоры передней стойки на Лада Приора 21126 2013 года LADA Priora
Замена передних амортизаторов на приоре
Замена передних стоек на ваз Приора на разборные

0 0 голоса

Рейтинг статьи
