Датчик положения дроссельной заслонки ВАЗ 2110

Датчиков в ВАЗ 2110 очень много и все они имеют свое предназначение. Существуют несколько датчиков отвечающих за работу автомобиля на холостом ходу и снятии показаний с дроссельного узла. На дроссельном узлу всего два датчика, отвечающих за работы двигателя. Сегодня мы поговорим об одном из них, а именно о датчике положения дроссельной заслонки.

Назначение датчика

Датчик предназначен для определения угла, на который открылась дроссельная заслонка. Полученные данные датчик передает на блок управления двигателем, который обрабатывает этот сигнал.

Резисторный ДПДЗ

Принцип работы датчика построен на обычном электрическом резисторе, который при повороте вокруг своей оси изменяет сопротивление. Данные передаваемые на ЭБУ основаны на сопротивлении. Такой принцип работы удешевляет производство датчика, но сказывается на его долговечности. При такой конструкции рабочая часть датчика, а именно его дорожки довольно быстро перетираются, что приводит к потере проводимости и, следовательно, к неисправности датчика.

Плюсом данного датчика является низка цена, но из-за его быстрой поломки она не оправдана.

Бесконтактный ДПДЗ

Существуют еще один вид датчика – бесконтактный. Как правило, такой датчик стоит намного дороже, но долговечность его в несколько раз выше, чем у стандартного датчика.

Рекомендуется приобретать бесконтактный датчик, так как он имеет больше плюсов и более долговечен в сравнении с резисторным ДПДЗ.

Признаки неисправности ДПДЗ

Если ДПДЗ ВАЗ 2110 сломался, на автомобиле появляются следующие признаки его поломки:

Повышенные обороты ХХ;
Самопроизвольное поднятие оборотов при запуске до 2500 об/мин;
Автомобиль самостоятельно глохнет при отпускании педали газа;
Увеличивается расход топлива;
Теряется мощность двигателя;
Усложняется запуск двигателя;

Проверка

Проверку датчика можно осуществить с помощью мультиметра или с помощью диагностического сканера. Так как сканером обладают не все автолюбители, а мультиметр есть практически у каждого, то мы приведем пример диагностики с помощью мультиметра.

Проверку необходимо осуществлять при включенном зажигании. Для проведения диагностики понадобится две швейные иголочки или булавки.

Вставляем иголочки в контакт разъема

Выставляем на мультиметре придел измерения постоянного напряжения 20В.

Подключаем щупы мультиметра к иголкам.

Показания на приборе должны быть в пределах почти 6 Вольт. Если показания ниже или вовсе отсутствуют, то датчик неисправен.

Далее необходимо проверить целостность резистора. Для этого рукой поворачиваем дроссельную заслонку, показания на мультиметре должны уменьшаться и при полностью открытой заслонки должны быть равны примерно 4,5 Вольта.

Если показания скачут или пропадают, значит, датчик неисправен и требует замены.

Стоимость

Стоимость датчика зависит от региона и магазина, в котором приобретается данная деталь. Чаще всего стоимость не превышает 400 рублей.

Замена

Замена датчика производиться довольно просто. Для замены потребуется лишь крестовая отвертка и желания починить самостоятельно свой автомобиль.

Снимаем разъем с датчика

С помощью отвертки откручиваем два винта крепления датчика

Снимаем датчик и устанавливаем новый в обратной последовательности

Видео о ДПДЗ ВАЗ 2110

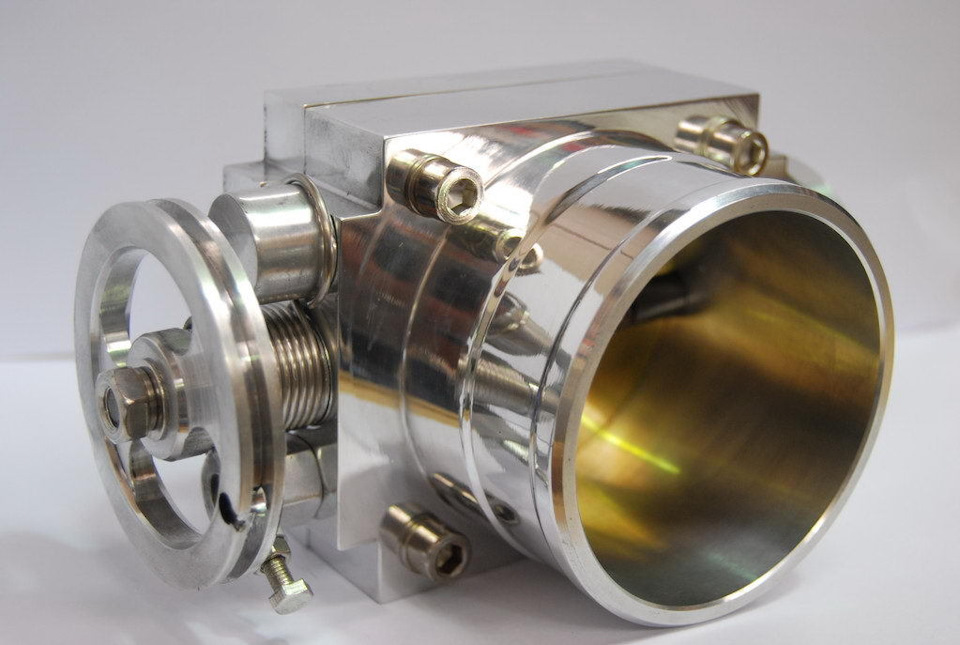

Дроссельный узел 52Ø

Всем Здрасте!
Пока зреет большой пост про выхлоп решил замолвить словечко про маленькую, но весьма немаловажную железяку.

Дроссельный узел — это устройство, регулирующее подачу воздуха в цилиндры двигателя в зависимости от положения педали «газа». В основе принципа работы дроссельного узла, лежит процесс уменьшения и увеличения проходного сечения с помощью дроссельной заслонки помещенной в «отрезок трубы»

С завода устанавливается ДУ диаметром 46мм, что в принципе идеально для плавного перемещения по городу, в пробки и т.д. Но мы как известно преследуем не много иные цели, поэтому если есть возможность чуть прибавить мощности за небольшие деньги, сложно от такого отказаться.

И так, как известно заводской ДУ 46мм, а самые распространённые увеличение в диаметре ДУ «Спорт!» бывают 52,54,56 это все те же заслонки только с увеличенным внутренним диаметром, еще бывают конечно и более большего диаметра, но это уже совсем другая история 🙂

Ну собственно и какой же диаметр ДУ выбрать? задал я себе этот вопрос и ответа долго искать не пришлось, все до в том, что заводской ресивер имеет входное отверстие 53мм и ставить ДУ большего диаметра не только не имеет не какого смысла на родной ресивер, но и будет негативно сказываться на количество пропускаемого воздуха, дело в том, что при установке ДУ большего диаметра чем 53мм на стыке ресивера и ДУ образовывается ступенька что препятствует нормальному прохождению воздуха.

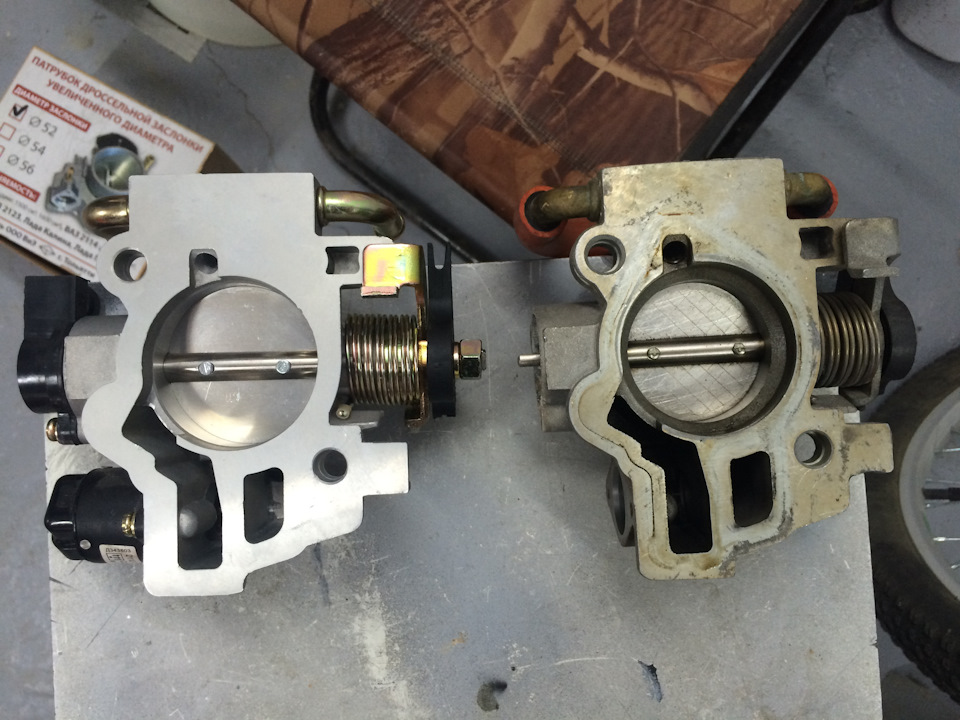

Именно по этой причине я установил дроссельный узел с внутренним диаметром 52мм взамен штатного 46го.

Ну и о результате, которым я в принципе доволен, реакция стала лучше, на полностью открытом ДУ есть небольшая прибавка (по ощущением) конечно ждать что то сверх естественного от него не стоит, он себя еще проявит в более мощной конфигурации.

Регулировка привода дроссельной заслонки Ваз 2110 Лада

Система управления инжекторным двигателем состоит из массы взаимосвязанных датчиков и детекторов. Каждый из них исправно передает данные на электронный блок управления, а он уже принимает решение о том, сколько подать топлива в камеры сгорания, как настроить угол опережения зажигания в конкретный момент, какую передачу включить на АКПП и как рациональнее распределить крутящий момент по осям и колесам, если машина полноприводная. Далеко мы забрались, потому что нас интересует сегодня один крошечный датчик, без которого работа бензинового инжекторного мотора была бы невозможна. Это датчик положения дроссельной заслонки.

Предназначение ДПДЗ

Прибор дроссельной заслонки призван определять текущую позицию дросселя. Исходя из этого, механизм подачи топливной смеси производит обмен количества идущего горючего в ходе определенного режима деятельности силового устройства.

Если появились вопросы по данному прибору, есть смысл обратиться на станцию техобслуживания во избежание потери нервов и сил. Однако стоит заметить, что на практике осуществить замену ДПДЗ своими руками не так сложно, как кажется, да и сэкономить лишние средства каждый будет рад.

Искомый контроллер находится сбоку от патрубка дросселя на оси заслонки.

Как почистить дроссельную заслонку на ВАЗ 2110 своими руками, модернизация дроссельного узла ВАЗ

Чистка дроссельной заслонки ВАЗ 2110 может быть необходима либо при диагностике симптомов поломки, схожих с признаками поломки ДПДЗ, но при этом датчик после проверки оказался полностью рабочим. Перед тем как почистить дроссельный узел ВАЗ 2110, необходимо оценить степень загрязнения. Дело в том, что корпус узла имеет довольно сложную структуру — через него проходит и охлаждающая жидкость, и каналы системы отвода паров бензина, а визуально это оценить сложно.

Единственное, когда можно провести очистку без демонтажа — явные следы закоксовки на самой заслонке. В этом случае узел пытаются очистить при помощи аэрозольного очистителя (для чистки карбюраторов, форсунок), направив струю жидкости на заслонку.

Хотя, чаще всего очистка без демонтажа узла проводится в профилактических целях.

Для полной очистки дроссельного узла применяют все те же аэрозоли, но будет необходим полный демонтаж узла. Стоит учесть, что после чистки потребуется заменить прокладку и уплотнитель гофры, кроме этого, может потребоваться регулировка дроссельной заслонки ВАЗ 2110. Для демонтажа дросселя в первую очередь снижают давление в системе охлаждения путём удаления крышки расширительного бачка. После этого ослабляются хомуты крепления каждого из шлангов, особое внимание уделяют состоянию шланга принудительной вентиляции — следов масла быть не должно. Если они есть, это говорит о закоксовывании канала вентиляции. После удаления шлангов подогрева снимают приводной трос и откручивают две гайки крепления корпуса дросселя. Узел можно демонтировать и приступать к тщательной очистке.

Характерные признаки работы ДПДЗ на ВАЗ-2110

В сущности, дроссельную заслонку позиционируют как переменный резистор. На первый выход его направлено питание 5 В, другой контакт напрямую взаимодействует с массой, третий же подсоединяется к датчику.

Во время нажатия на газ напряжение изменяется. Контроль отслеживает показатели выходного вольтажа на измерителе, тем самым происходит регулировка и контроль качества идущего топлива. Все это зависит напрямую от угла открывания дроссельной заслонки. Если же в силу каких-либо причин данный регулятор повредился, страшного ничего не случится, так как его роль на время возьмет другое устройство, контролирующее массовый расход воздуха (ДМРВ).

Примечание. Подобная замена не говорит о том, что дроссельную заслонку менять не придется. Каждый регулятор имеет свою задачу, следовательно, перекладывать функции ДПДЗ не нужно.

Как определить неисправность датчика дроссельной заслонки

Проверка ДПДЗ сама по себе несложная, и все что понадобится, это электронный мультиметр, способный измерять постоянное напряжение. Итак, чтобы проверить неисправность ДПДЗ, необходимо действовать по приведенному далее алгоритму:

Включите зажигание автомобиля.
Отсоедините фишку от контактов датчика и с помощью мультиметра удостоверьтесь, что на датчик подходит питание. Если питание есть — продолжайте проверку. В противном случае необходимо «прозвонить» питающие провода с тем, чтобы найти место обрыва либо другую причину, почему не подходит напряжение на датчик.
Минусовый щуп мультиметра установить на «массу», а плюсовой — на выходной контакт датчика, с которого информация идет на электронный блок управления.
При закрытой заслонке (соответствует полностью отжатой педали акселератора) напряжение на выходном контакте датчика не должно превышать значения 0,7 Вольта. Если полностью открыть заслонку (полностью выжать педаль акселератора), то соответствующее значение должно быть не менее 4 Вольт.
Далее нужно вручную открывать заслонку (вращать сектор) и параллельно следить за показаниями мультиметра. Они должны плавно повышаться. Если соответствующее значение поднимется скачкообразно, то это говорит о том, что в резистивных дорожках имеются потертые места, и такой датчик нужно заменить на новый.

Владельцы отечественных ВАЗов зачастую сталкиваются с проблемой неисправности ДПДЗ по причине низкого качества проводов (в частности, их изоляции), которыми штатно комплектуются эти машины с завода. Поэтому рекомендуется их заменить на более качественные, например, производства ЗАО «ПЭС/СКК».

Ну и, конечно же, необходимо выполнить проверку с помощью диагностического прибора, наподобие ELM327 или его аналога. Сканер точно укажет номер ошибки, а также определит, есть ли еще проблемы у автомобиля, возможно в других системах. Самая распространенная ошибка, связанная с датчиком положения дроссельной заслонки имеет код р0120 и расшифровывается как «Неисправность цепи датчика/выключателя «A» положения дроссельной заслонки/педали». Другая возможная ошибка р2135 имеет название «Несовпадение показаний датчиков №1 и №2 положения дроссельной заслонки». После замены датчика на новый нужно обязательно стереть информацию об ошибке из памяти ЭБУ программно, либо просто на несколько секунд снять с аккумуляторной батареи минусовую клемму. Однако воспользоваться программой предпочтительнее.

Неисправности устройства в ВАЗ-2110

Выделяют несколько типичных признаков неисправностей, благодаря которым можно выявить, что с ДПДЗ возникли неполадки:

высокие значения холостого хода;
движок не может заглохнуть при выключении скорости;
автомобиль дергается, идут рывки при наборе оборотов;
динамика разгона заметно снижается;
на холостом ходу плавают обороты.

Примечание. Указанные признаки способны быть отличительными и когда выходят из строя другие узлы – РХХ либо модуль зажигания. Следовательно, предварительно необходимо исследовать ДПДЗ.

Выявление поломки

Чаще всего признаками поломки датчика положения дроссельной заслонки на данном автомобиле являются:

Слабая реакция автомобиля на нажатие педали газа. Такая ситуация возникает когда датчик вышел из строя и заслона не может корректно осуществлять свою работу. При этом управление автомобилем становится не комфортным и небезопасным;
Также при выходе датчика из строя возможен эффект «плавающих» оборотов коленчатого вала двигателя. Эта неисправность выражается в плавном повышении или понижении оборотов, вследствие чего двигатель не может оптимально работать, а водитель правильно выбрать передачу. К серьезным последствиям такой эффект обычно не приводит, однако автомобилем становится управлять достаточно затруднительно;

На видео- признаки неисправности датчика дроссельной заслонки ВАЗ 2110:

Повышенный расход топлива. Среди эффектов от неисправности и верным признаком поломки датчика может послужить увеличение расхода топлива. Хотя это последствие может вызываться множеством причин, неисправность датчика является одной из них. Этот эффект проявляется так как при поломке узла в камеру сгорания поступает неконтролируемое количество воздушной массы, тем самым постоянно увеличивая интенсивность сгорания бензина;
Потеря мощности силового агрегата. Также одним из признаков поломки датчика может быть потеря силовых и моментных способностей двигателя. Это выражается в меньшем поступлении воздуха в двигатель, тем самым бензиновая смесь становится бедной (не обогащенной кислородом), что может привести к неоправданной потере мощности;
Также признаком неисправности датчика на современных автомобилях сигнализирует пиктограмма на приборной панели (неисправость двигателя). При сканировании бортовым компьютером или сканером появится ошибка с расшифровкой о неисправности данного датчика или узла в целом.

На видео- проверка датчика положения дроссельной заслонки ваз 2110:

Состояние регулятора: проверка на ВАЗ-2110

Итак, как же проверить датчик дроссельной заслонки? Процесс этот необходимый, так как он дает возможность понять, на самом ли деле неисправность по его причине или проблема в отказе других деталей вашей «десятки».

Порой автовладельцы-новички делают скоропалительные выводы, отталкиваясь от первичных признаков повреждений. Это тянет за собой лишние траты денег и время на ремонт.

Чтобы проверить текущее положение ДПДЗ, понадобится выполнить следующее:

произвести замер показателей напряжения на выходе ползунка, при этом включив зажигание, стоит разомкнуть контакты холостого хода;
во время проверки показало напряжение свыше 0,7 В – значит, контроллер неисправен;
открыть дроссельную заслонку целиком (в нормальном положении значения напряжения составляют максимум 4 В);
произвести замер переменного резистора на сопротивление;
подключить омметр/мультиметр на питание и выход;
не спеша поворачивать заслонку;
отслеживать показания на устройстве;
если сопротивление меняется плавно по мере открывания заслонки, значит, прибор функционирует исправно.

В том случае, когда вами в ходе проверки замечено, что сам ДПДЗ поврежден, его понадобится заменить. Ремонт здесь не поможет. Важным моментом является подбор данного элемента. В 2110-й модели ВАЗ устанавливают 2 аналога ДПДЗ:

Пленочно-резистивный. Данный вид оборудован заводом-изготовителем; датчик рассчитан на 55 тыс. км пробега.
Бесконтактный. Здесь применяется датчик Холла. У подобного устройства нет ограничений касательно срока эксплуатирования. Стоимость такого датчика дороже.

Резистивный слой, где перемещается ползунок, при воздействии силы трения со временем стирается. По этой причине регулятор выдает неверные данные, меняются свойства подаваемой смеси, снижается деятельность двигателя.

Что такое датчик положения дроссельной заслонки

Каждый из датчиков в системе управления двигателем представляет собой простейший детектор, который рассчитан на выполнение одной конкретной задачи. В нашем случае, датчик положения определяет угол перемещения дроссельной заслонки, которая в свою очередь, повторяет перемещение педали акселератора. При всей кажущейся простоте, датчик не так прост, поскольку может иметь простую контактную конструкцию, а может иметь и более сложный и точный механизм работы. А если конкретнее, то датчики могут быть

Бесконтактные.
Пленочно-резистивные.

Резистивные датчики намного проще по конструкции, дешевле, но и из строя выходят чаще. Они представляют собой почти обычный переменный резистор с тремя контактами.

Замена датчика: инструкция

В действительности произвести замену контроллера ДПДЗ очень легко. Данный процесс осилит любой автовладелец, причем качество не пострадает.

Чтобы демонтировать ДПДЗ, вначале его отыщите. Как отмечалось выше, расположен интересующий нас агрегат сбоку патрубка дросселя на оси заслонки.
Найдя нужную деталь, возьмите отвертку и открутите болты, удерживающие прибор.
Под старым контроллером имеется прокладка. Повторно ее применять не следует, приобретите новую. Часто прокладка идет в наборе с ДПДЗ.
Удалив старое устройство, слегка зачистите участок, где его нужно установить, на случай, если есть грязь и посторонние частицы мусора.
Поставьте новый регулятор с новой поролоновой прокладкой и затяните болты.
Максимально до конца затяните фиксирующие элементы, чтобы новый прибор не потерял своей эффективности, да и не пришлось заново заниматься подобной манипуляцией.
Ничего настраивать не требуется после замены.
Нулевое значение на устройстве позволит увидеть, что заслонка закрыта.

Дроссельная заслонка на ваз 2110: проверка состояния и чистка

Дроссельная заслонка на ваз 2110

Что же такое дроссельная заслонка в машине. Это регулятор проходимости сечения канала, который изменяет количество протекающей в каналах среды, газа или жидкости. Она является частью конструкции впускной системы двигателя. Дроссельная заслонка – это такой элемент, без которого не будет происходить регулировка воздуха для образования топливно-воздушной смеси, то есть выполнять бесперебойную работу автомобиля.

По своей сути – это клапан, который ещё называется дроссель. Конструкция состоит из следующих элементов: сам дроссель представлен в виде круглой пластины, он может поворачиваться на 90 градусов, то есть под прямым углом, фиксируя закрытие и открытие потока. Корпус устройства имеет непростой механизм, так как он входит в систему охлаждения.

Дроссельные заслонки на различных типах карбюраторов разные:

если карбюратор с падающим током или же быстрого разряжения, то заслонка будет в виде жесткой пластины;
карбюратор горизонтально типа – заслонка вертикальная шибера;
в системе впрыска топлива – представлена отдельным узлом.

Типы привода заслонок такие: электрический, механический. Представить дроссель на электрике можно лишь в современных моделях автомобилей. Отличительные черты характерные для этого типа привода: регулируется холостой ход, отсутствует механика между заслонкой и педалью. Благодаря использованию такого привода без всяческих усилий можно воздействовать на крутящийся элемент.

Чтобы повысить надежность и прочность элемента, устанавливается модуль на два датчика. С механикой же дела обстоят совсем иначе. Такой привод встречается только в бюджетных автомобилях. Идёт связь между заслонкой и педалью через металлический трос. Предупредим также водителей о том, что если нарушить положение клапана-заслонки и датчика её положения, то это повлечёт за собой следующее: станут плавать обороты, повыситься оборот холостого хода, заглохнет машина при включенной нейтральной передаче, увеличится расход топлива. Если всё же неисправность случится, то сигнал на приборной панели обязательно даст знать.

Принцип работы дроссельной заслонки

Разберёмся же с принципом работы дросселя. Основной смысл работы заслонки заключается в следующем. При нажатии на педаль она отходит, образуя маленькие щели, через них воздух попадает в двигатель. Там он смешивается с бензином и образует топливную смесь. Чем больше щель, тем больше воздуха проникает внутрь, создавая много топлива для автомобиля.

Свидетельства загрязнения

Не забывайте о том, что дроссельная заслонка может загрязняться. Признаками этого служат следующие критерии: двигатель начинает глохнуть, терять обороты, запуск мотора происходит с трудом, при минимальной скорости машины, начинается дерганье. Проверяйте всегда узел дросселя на причины неполадок. Загрязнение заслонки происходит во многих случаях. Возникает оседание на стенках механизма, попадая в узел из-за вентиляции газов. Ещё одной причиной является плохая работа фильтра.

Пошаговая инструкция чистки

Если же всё-таки загрязнилась заслонка, не беда, с помощью нескольких этапов очистки, работа автомобиля восстановится. Перед чисткой необходимо снять узел дросселя по следующей инструкции:

снять гофру;
отключить питание датчиков;
вытолкнуть «груз», который фиксирует трос педали;
отсоединить трубку с охлаждающей жидкостью;
демонтировать шланг вентиляции; отвернуть крепление узла;
открутить регулятор холостого хода.

Для чистки механизмов требуются специальные средства, в большинстве случаев аэрозольные баллончики. Лучше всего с поставленной задачей справляется очиститель карбюратора или же тормозов.

Описание и проверка работоспособности дроссельной заслонки ВАЗ 2110

Разберем на примере дросселя на автомобиле ВАЗ 2110. Положение дроссельной заслонки на ВАЗ 2110 – это моторный отсек. Тип привода в данном автомобиле будет механический, мы это разбирали ранее. Сам датчик положения дроссельной заслонки на ВАЗ 2110 машины располагается в дроссельном узле, в народе его называют «датчик правой ноги».

Он используется для измерения величины открывания заслонки и передаёт информацию в блок двигателя автомобиля. Датчик работает по принципу обычного резистора. Резистор — это такой элемент электрической цепи, который обладает определённым или переменным сопротивлением. Датчики бывают контактными и бесконтактными. Он в автомобиле расположен на дроссельном патрубке и присоединён к заслонке. Основная опасность бывает в том, что при его неисправности будет искажать информация, касающаяся положения дросселя.

Дроссельная заслонка ВАЗ 2110, инжектор являются важными комплектующими, отвечающими за подачу воздуха и топлива в цилиндры мотора. Желание проверить работоспособность датчика дроссельной заслонки ВАЗ 2110 появляется у многих владельцев этой модели автомобилей. И не один раз эта ситуация ставила в тупик водителей. Сейчас мы об этом расскажем, при включённом зажигании необходимо вольтметром проверить «минус» и контакт элемента напряжения.

Дроссельный узел ваз 2110 8 клапанов

Чем отличается дроссельная заслонка на ВАЗ 2110?

Инжекторная система впрыска топлива – большое преимущество автомобиля ВАЗ 2110 перед карбюраторными моделями отечественного автопрома. Она дает существенную экономию топлива, да и работа системы более стабильна, чем работа карбюратора. Однако это не отменяет обязательных мер по уходу – дроссельная заслонка ВАЗ 2110 требует особенного внимания автомобилиста.

Принцип работы дроссельной заслонки

Работа дроссельной заслонки заключается в подаче кислорода, который необходим двигателю для правильной работы. Именно с помощью этого клапана регулируется подача воздуха в двигатель при сгорании топливной смеси. Воздух в цилиндры поступает из окружающей среды при открытии клапана, предварительно проходя очистку через воздушный фильтр автомобиля. Поворот заслонки, открывающий дорогу воздуху, происходит за счет нажатия на педаль газа.

При этом на тахометре увеличивается количество оборотов. В автомобиле ВАЗ 2110 управление дроссельной заслонкой электронное, что позволяет выполнять больше полезной работы, чем при механическом типе. Дроссельная заслонка ВАЗ 2110 находится под капотом автомобиля, в центральной его части. Как правило, она расположена между впускным коллектором и воздушным фильтром, все эти устройства взаимодействуют между собой. В некоторых сборках автомобиля ВАЗ 2110 возможно расположение с пассажирской стороны автомобиля.

В работе дроссельной заслонки также берут участие несколько датчиков. Основной из них – датчик расходомера воздуха. Именно он выполняет электронный контроль подачи воздуха в двигатель. При проблемах в работе дроссельной заслонки чаще всего он является причиной сбоев. Также одной из частых причин плохой работы дроссельной заслонки в автомобиле ВАЗ 2110 является частичное или полное загрязнения клапана. Происходит это за счет несвоевременной замены воздушного фильтра и сказывается на работе двигателя – само собой, в худшую сторону.

Работа двигателя напрямую зависит от количества воздуха, который поступает с топливной смесью. Если поступление воздуха ограничено, топливной смеси его будет недостаточно для полноценного сгорания.

Чистка дроссельной заслонки – когда приступать?

Для каждого владельца ВАЗ 2110 рано или поздно наступает момент, когда необходимо самостоятельно произвести чистку дроссельной заслонки. Одним из характерных признаков ее загрязнения является нестабильная работа двигателя. На холостом ходу двигатель может работать неравномерно, в некоторых случаях и вовсе глохнуть. При попытках завести мотор могут возникать задержки.

При нормальной работе двигателя количество оборотов на тахометре в рабочем режиме должно быть 900 об/мин, значение должно быть стабильным. Плавающие на тахометре обороты, непривычные звуки из выхлопной трубы – все это тоже признаки загрязненного клапана. При движении автомобиля на большой скорости заметно увеличится расход топлива, при движении на низкой скорости возможны подергивания. В обоих случаях двигатель автомобиля будет работать в нагрузку.

Заслонка загрязняется из-за масляной пыли и различных газов. Они оседают на клапане дроссельной заслонки – увидеть их можно невооруженным глазом. Поскольку тип устройства дроссельной заслонки не сложный, потом можно сделать чистку самостоятельно, не покидая пределы гаража. Для чистки заслонки ВАЗ 2110 необходим стандартный набор инструментов, а также любое средство для чистки инжектора или карбюратора – по своим химическим свойствам все они подходят для этой задачи.

В сервисной книге автомобиля указано проводить чистку заслонки один раз на 35 000 км. Как показывает практика, данное действие лучше выполнять чаще, минимум один раз на 15 000–20 000 км. Чистка дроссельной заслонки не заберет у вас много времени, зато значительно увеличит мощность двигателя. Опытные водители постоянно следят за состоянием клапана, и даже если проблем в работе двигателя не наблюдается, удаляют отложения на поверхности заслонки.

Поверхностное вмешательство или глубокая чистка?

Чистку дроссельной заслонки можно проводить двумя способами. Первый – это поверхностное вмешательство, не требующее полного снятия всего устройства. И второй – это полная чистка, её нужно выполнять в тех случаях, когда двигатель вашего автомобиля работает плохо.

Чтобы произвести чистку первого типа, пригодится купленное заранее средство для очистки и мелкая щетка. Откройте капот, снимите гофру, она идет от корпуса воздушного фильтра к дроссельной заслонке. Вы увидите клапан – его легко узнать по совершенно круглой форме. Обработайте его химическим средством и дайте постоять несколько минут, после чего щеткой снимите грязь. Если понадобится, используйте тряпку. Повторите процедуру еще несколько раз, пока клапан заслонки не станет яркого цвета. Эти работы можно проводить один раз в 3–5 тысяч километров, благо, много времени она не занимает.

Для более детальной чистки дроссельной заслонки в автомобиле ВАЗ 2110 нужно полностью снять весь механизм инжектора. Также рекомендуется заменить прокладку и уплотнительное кольцо, которые входят в ремкомплект дроссельной заслонки, который не составит труда купить в любом автомагазине. Перед началом проведения работ по очистки снимите клеммы с аккумулятора.

Затем отсоедините все воздушные патрубки, подключенные к дроссельному узлу. После этого снимите крепления тросика газа и открутите саму дроссельную заслонку. Крепится она на двух болтах, которые вкручены в корпус двигателя. Электронные датчики отсоединять нужно осторожно, не допуская их повреждения.

После этого возьмите химическое средство и обработайте весь корпус и все канавки дроссельной заслонки. Делайте это, пока полностью не избавитесь от грязи. Также можно сделать чистку датчика расходомера воздуха. Для этого аккуратно обработайте его волоски средством для чистки и снимите грязь щеткой. Дайте всему устройству время полностью высохнуть и приступайте к обратной сборке. Не забывайте сменить прокладку и кольцо, которые расположены в гофре. Также обратите внимание, все ли воздушные патрубки целые. Возможно, некоторые требуют замены на новые. Для максимального эффекта можно также заменить воздушный фильтр.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Признаки неисправностей дроссельного узла ВАЗ 2110 и способы их устранения

Как и в любом другом автомобиле, дроссельный узел ВАЗ 2110 предназначен для регуляции подачи воздуха в двигатель. То есть – он влияет на то, насколько обогащенная смесь поступает внутрь мотора. Поэтому любые неполадки могут привести к неправильной работе автомобиля.

Признаки неисправностей

Болезнь многих ВАЗ 2110 состоит в том, что до серьезного набора оборотов машина пребывает, как говорят автомобилисты, в «вялом» состоянии, она не тянет, а более-менее резвой становится только тогда, когда обороты дойдут примерно до отметки 3000.

Это очень часто связанно с неправильной работой дросселя. Причем главным виновником может быть завод-изготовитель, но об этом – чуть позже. А сейчас – о еще некоторых признаках неисправности:

плавают обороты двигателя;
нет четкого отклика машины при нажатии на педаль газа;
при переключении передач, можно наблюдать рывки;
наблюдается вибрация, когда машина работает на холостых оборотах;
глохнет во время переключения скорости;
плохо запускается двигатель, если машина уже прогрета, а затем заглушена.

Исправление заводского просчета

Весьма нередки случаи, когда дроссельный узел уже с завода идет с тем, что как бы и браком не назовешь, но все же вполне можно отнести к конструкторским промашкам. По идее, в пространство за дроссель должен перетекать воздух, для чего специально проделан канал примерно в 2,5 мм.

А вся проблема в том, что этот канальчик уперли в стенку ресивера, таким образом, перекрыв возможность поступлению воздуха.
Помочь в данном случае может небольшая доработка дроссельного узла.

Расточенный канале перетекания воздуха в дросселе

Для этого достаточно взять напильник, и в указанном месте с его помощью проточить небольшую канавку. Достаточно будет 2 – 3 мм. Но прежде чем это делать, необходимо произвести снятие дросселя.

Демонтаж

На ВАЗ 2110 снятие дроссельного узла происходит в такой последовательности:

Разъемы датчика, регулирующего положение заслонки дросселя, трос ее привода и регулятора ХХ отсоединяем;
Производим частичное сливание охлаждающей жидкости;
Далее следует снятие воздушного шланга, находящегося на корпусе датчика массового расхода воздуха. Для чего нужно просто ослабить хомут;
Также ослабляем хомуты: где дроссельный патрубок крепится к воздушному шлангу; где к патрубку крышки головки цилиндров крепится шланг 2-го контура отвода картерных газов. Производим снятие соединенных шлангов — воздушного и 2-го контура вентиляции картера;
Ослабив хомут, снимаем со штуцера дроссельного узла шланг 1-го контура отвода картерных газов;
Ослабив хомуты, производим снятие шлангов, подводящих и отводящих ОЖ;
Понадобится ключ с головкой на 13, которым нужно отвернуть гайки, крепящие на ВАЗ 2110 дроссельный узел к ресиверу;
Теперь стало возможным снятие дроссельного узла со шпилек;
Осталось снять также уплотнительную прокладку и, если в вашем ВАЗ 2110 установлена система, улавливающая пары бензина, отсоединить шланг для продувки адсорбера.

Чистка

Даже если целью снятия дросселя была его доработка, все равно не забывайте, что ему для стабильной работы нужна еще и периодичная чистка. Ничего сложного в этой процедуре, скажем прямо, нет, зато она поможет лучшей работе двигателя, что совсем немаловажно.

Для проведения чистки понадобятся:

короткая и длинная отвертки;
зубная щетка (мягкая, или просто старая);
ватные палочки;
чистящее средство;
резиновые или хлопчатые перчатки.

Чтобы чистка дала нужный результат, ее нужно проводить очень тщательно. Вначале можно пройтись по всем полостям зубной щеткой, заодно почистив и регулятор холостого хода (его нужно также снять). Дальнейшая, более деликатная, чистка производится ватными палочками. Уделите особое внимание области, где расположена заслонка дроссельного узла и месту для посадки регулятора ХХ.

Учтите, что чистка вентканала картерных газов обычными средствами недоступна, но зато ее можно без труда осуществить с помощью ножного насоса, имеющегося в каждом багажнике. Диаметр штуцера аналогичный колесному, нужно только добавить чистящего средства, и несколько раз качнуть ногой.

Если у вас неполадки, указанные вначале, начались недавно, то их должна устранить чистка. Если же проблемы были изначально, не забудьте о доработке. Иногда же помогает только замена дроссельного узла.

Чем отличается дроссельная заслонка на ВАЗ 2110?

Принцип работы дроссельной заслонки

Работа дроссельной заслонки ВАЗ 2110

Дроссельная заслонка автомобиля ВАЗ 2110

Работа двигателя напрямую зависит от количества воздуха, который поступает с топливной смесью. Если поступление воздуха ограничено, топливной смеси его будет недостаточно для полноценного сгорания.

Чистка дроссельной заслонки – когда приступать?

Чистка дроссельной заслонки ВАЗ 2110

Загрязненный клапан дроссельной заслонки ВАЗ 2110

Поверхностное вмешательство или глубокая чистка?

Чтобы произвести чистку первого типа, пригодится купленное заранее средство для очистки и мелкая щетка. Откройте капот, снимите гофру, она идет от корпуса воздушного фильтра к дроссельной заслонке. Вы увидите клапан – его легко узнать по совершенно круглой форме. Обработайте его химическим средством и дайте постоять несколько минут, после чего щеткой снимите грязь. Если понадобится, используйте тряпку. Повторите процедуру еще несколько раз, пока клапан заслонки не станет яркого цвета. Эти работы можно проводить один раз в 3–5 тысяч километров, благо, много времени она не занимает.

Снятие гофры с дроссельной заслонки

Отсоединение воздушных патрубков дроссельного узла

Чистка дроссельной заслонки на ВАЗ 2110 своими руками

Дроссельная заслонка является неотъемлемым элементом практически любого автомобиля. Отечественный шедевр в лице ВАЗ 2110 исключением не является.

Примечательно, но без дроссельной заслонки машине некуда, но именно она часто доставляет множество хлопот автовладельцу.

Чаще всего проблемы с дросселем проявляются в виде неправильной работы педали газа, странном поведении оборотов при разгоне или движении по дороге. Первым делом нужно проверить, все ли нормально с заслонкой.

Устройство агрегата

Функции

Если говорить простым языком без ненужной большинству автомобилистов терминологии, то дроссельная заслонка является ничем иным как педалью газа вашего автомобиля.

Нажимая или отпуская данную педаль, вы тем самым закрываете или наоборот открываете эту заслонку.

Устройство обеспечивает путь для поступления дополнительного количества воздуха. При максимальном нажатии педали газа в пол, вы на полную открываете заслонку, потому обороты двигателя увеличивается.

Расположение

Устранение неисправности

Если вы заметили, что дроссель начал плохо выполнять свои прямые обязанности, не спешите ехать на станцию технического обслуживания и отдавать свои деньги.

Проблему с заслонкой зачастую можно решить своими руками.

Чаще всего проблема с дросселем возникает из-за его загрязнения, что приводит к нарушению функциональности. Чтобы исправить ситуацию, достаточно просто почистить элемент.

Когда требуется чистка

Практика автовладельцев «десятки» показывает, что на этих автомобилях дроссель засоряется уже буквально через несколько лет после начала активной эксплуатации машины.

Самые большие «вредители» для заслонки — это частицы масла, пыли и газов, поступающих из картера двигателя.

Когда мотор работает, пыль смешивается с воздухом и маслом, образуя своего рода смесь, которая поступает в дроссельную заслонку. Со временем эта субстанция облепливает поверхности, скапливает на штоке холостого хода.

Вскоре покрывается грязью тепловой зазор, доступ через канал регулятора холостого хода существенно ухудшается. Если ничего при этом не делать, двигатель начнет некорректно работать, упадет динамика, мотор будет с опозданием откликаться на нажатие педали газа.

Признаки загрязнения

Определить проблемы с дроссельной заслонкой можно за счет характерных симптомов.

Признаки

Пояснение

Двигатель с трудом возвращается с высоких на низкие обороты

Это происходит, когда вы убираете с педали газа ногу. Вместо плавного возврата к требуемым параметрам, обороты буквально обваливаются до отметки 400 об в минуту. Двигатель при этом может заглохнуть, его начинает трясти. Обороты могут вернуться на нужную отметку, но с трудом

Двигатель тяжело запускается на холодную и даже при достижении рабочей температуры

Чтобы нормально запустить мотор, необходимо долго крутить стартер. Определить проблему можно на запах. Из выхлопной трубы будет поступать характерный аромат несгоревшего топлива. Попробуйте несколько раз выжать до упора педаль. Так вы полностью откроете дроссель, поступит воздух, двигатель запустится. Но в первые несколько минут движок все равно будет троить

Троение мотора — это достаточно косвенный признак, поскольку так двигатель может себя вести при различных видах поломки. Но не стоит исключать проблемы с дросселем.

Ремонтные работы

Теперь к вопросу о том, как выполняется процедура чистки. Чтобы все прошло нормально и без проблем, достаточно заранее подготовить все необходимые материалы, инструменты, расположить все под рукой и приступить к работе.

Для проведения чистки дросселя вам потребуется:

Набор отверток;
Ключ на 13 миллиметров;
Средство для чистки дроссельной заслонки.

Специально для этих целей продаются специализированные препараты, сделанные из соответствующих компонентов. Не пожалейте денег на их покупку, поскольку средства хватит на долго. Это выгоднее, чем всякий раз менять заслонку.

Чистка спецсредством

Подготовка

Начнем с подготовительных мероприятий, которые в итоге позволят вам добраться до дросселя и не только и очистить его как следует.

Снимите кожух, который установлен на силовом агрегате.
Открутите пробку на расширительном бачке. Так вам удастся сбросить избыточное давление из системы охлаждения.
Немного ослабьте натяжение крепежных хомутов, после чего снимите трубку принудительной вентиляции.
Изучите текущее состояние воздушного патрубка, который также желательно снять, а при необходимости заменить.
Если в патрубке имеются существенные следы масла, тогда можно быть на 100% уверенным, что дроссель точно забился.
Проблема заключается, вероятнее всего, в канале принудительной вентиляции. Это объясняется тем, что у загрязнителей в виде газа из картера и частиц масле нет другого пути, кроме как через ветвь вентиляции.
Далее вам нужно снять трубки подогрева заслонки. Для этого достаточно ослабить хомуты с помощью отвертки.
На время придумайте для них заглушки из подручных средств — старые свечи зажигания, какие-то не полые резинки. Короче что угодно, что подойдет по диаметру отверстия.
Снимите шланг системы вентиляции топливного бака. Чтобы сделать это, нужно сначала открутить хомут, снять трос и открутить крепежные гайки дросселя.
Обязательно демонтируются разъемы с двух датчиков — холостого хода и положения дроссельной заслонки. Они находятся на ремонтируемом узле, потому проблем с поиском не возникнет.

Чистка

Ничего сложного в очистке заслонки дросселя нет. Эту процедуру легко можно выполнить своими руками, не привлекая специалистов с автосервисов и не тратя лишние деньги.

С помощью приобретенного средства для чистки дросселя очистите каналы и весь разобранный узел;
Особо тщательно промойте канал принудительной вентиляции картера двигателя, поскольку оттуда поступает наибольшее количество загрязнителей;
Воспользуйтесь острыми предметами, если хотите провести работу ответственно и максимально тщательно. Подойдет простая спица для вязания;
Снимите регулятор холостого хода. Чтобы сделать это, просто открутите пару болтов;
Обязательно хорошо вымойте агрегат;
Проверьте состояние штока. При сильном его загрязнении или наличии люфта элемент проще всего заменить. Стоит не дорого;
Осмотрите текущее состояние прокладки. Если прокладка повредилась, обязательно купите новую. Даже если она в удовлетворительном состоянии, советуем произвести замену, раз вы принялись за демонтаж этого узла;
Промыв элементы дроссельного узла, верните все его компоненты на места, действуя в обратной последовательности.

Результат очистки

Если соблюдать рекомендации, использовать специальные средства для чистки и не спешить, после процедуры промывки все проблемы с педалью газа исчезнут, двигатель вновь будет четко реагировать на ваши «команды».

Как вы видите, почистить дроссель достаточно просто. Самым сложным этапом можно назвать разве что разборку узла. И то, в уверенных руках мастера, пусть даже начинающего, все пройдет гладко и без помарок.

Устройство дроссельной заслонки, потенциометра, регулятора холостого хода

В качестве горючего в двигателях внутреннего сгорания автомобилей ВАЗ-2109, ВАЗ-2110 и остальных моделей, выпускаемых или выпускавшихся Волжским автозаводом, используется бензин. Однако в цилиндрах он сгорает не сам по себе, а в смеси с воздухом. Дроссельная заслонка нужна для приготовления топливовоздушной смеси в необходимых пропорциях. Находится она за воздушным фильтром перед впускным коллектором.

По большому счету дроссельная заслонка – это воздушный клапан, который регулирует количество воздуха, попадающего в двигатель. Принцип ее работы заключается в изменении сечения воздушного канала. Когда она полностью открыта, воздух беспрепятственно попадает во впускной коллектор. Для определения угла открытия предназначен датчик положения дроссельной заслонки, который связан с блоком управления двигателем. Основываясь на сигналах, которые передает датчик, блок управления подает команду увеличить количество впрыскиваемого топлива, рабочая смесь обогащается, и мотор работает на максимальных оборотах.

Чем меньше угол открытия заслонки, тем меньше воздуха попадает в коллектор, и тем ниже обороты двигателя.

Устройство дроссельной заслонки
Регулятор холостого хода
Механический привод
Электрический
Датчик положения дроссельной заслонки
Для чего нужна модернизация дроссельной заслонки на ВАЗ-2109, 2110, 2115

Устройство дроссельной заслонки

Сама дроссельная заслонка представляет собой круглую пластину, способную поворачиваться на 90 градусов вокруг своей оси (от полного закрытия до полного открытия). Устанавливается она внутри корпуса, там же размещается ее привод, регулятор холостого хода (РХХ) и датчик положения дроссельной заслонки. Все эти элементы вместе образуют блок дроссельной заслонки или дроссельный узел. Следует отметить, что на ВАЗ-2109 с инжекторным двигателем, ВАЗ-2110 и ВАЗ-2115 узел применяется один и тот же.

Устройство корпуса дроссельного узла не такое простое, как могло бы показаться на первый взгляд. Помимо всего прочего он является еще и частью системы охлаждения двигателя. В нем имеются каналы для циркуляции охлаждающей жидкости. Также он оснащен патрубками, один из которых связан с системой вентиляции картера двигателя, а второй – с системой улавливания паров бензина.

Регулятор холостого хода

Регулятор холостого хода – это электромеханическое устройство, задачей которого является поддержание определенной частоты вращения коленвала при полностью закрытой дроссельной заслонке. Например, во время прогрева мотора или изменения нагрузки, когда включается дополнительное оборудование. Устройство регулятора холостого хода следующее: внутри корпуса находится шаговый электромотор, с которым соединена подпружиненная конусная игла. Когда мотор работает на холостом ходу игла, перемещаясь вперед-назад, регулирует площадь поперечного сечения обходного воздушного канала, через который проходит воздух при полностью закрытой заслонке.

Дроссельная заслонка может иметь привод двух видов:

механический, как у автомобилей ВАЗ-2109, ВАЗ-2110, ВАЗ-2114;
электрический, который применяется на большинстве современных автомобилей.

Механический привод

У ВАЗ-2109, ВАЗ-2110 и других устаревших моделей Волжского автозавода дроссельная заслонка связана с педалью газа посредством стального троса. Механический привод имеет очень простое устройство и низкую стоимость, поэтому до сих пор применяется на многих недорогих автомобилях.

Электрический

Если дроссельная заслонка оснащена электрическим приводом, то прямой связи между ней и педалью газа нет. Принцип работы заслонки с электроприводом не меняется, но ее устройство намного сложнее. Упрощенно такой узел работает следующим образом. Силу нажатия на педаль газа регистрирует специальный датчик, который передает эту информацию блоку управления двигателем, угол открытия заслонки определяет датчик положения дроссельной заслонки, и также передает соответствующие сигналы блоку управления. Контроллер постоянно сравнивает эти значения и подает команды электродвигателю на увеличение или уменьшение угла открытия заслонки.

Главной отличительной особенностью дроссельной заслонки с электроприводом является отсутствие регулятора холостого хода. Когда мотор работает на холостых оборотах, дроссельная заслонка не закрывается полностью, угол ее открытия задается блоком управления в соответствии с параметрами работы силового агрегата. Электронная дроссельная заслонка, в отличие от механической, имеет не один датчик положения, а два. Если один датчик, он же потенциометр дроссельной заслонки, выйдет из строя, дроссельный узел все равно будет работать.

Датчик положения дроссельной заслонки

Этот датчик является потенцимером. При воздействии на педаль газа изменяется положение заслонки и напряжение подаваемое на контролер. В закрытом состоянии напряжение составляет 0,7В, при полностью открытой 4В. В соответствии с этими данными датчик и контролирует подачу топлива.

Если возникает неисправность датчика положения, то контролер не сможет правильно определять положение заслонки. Это вытекает в следующие неисправности:

во всех режимах работы двигателя обороты начинают плавать, на холостом ходу обороты будут повышенными;
при выключении передачи (нейтраль) во время движения, двигатель может глохнуть;
иногда может загораться лампочка CHECK.

Для проверки работоспособности датчика положения, можно воспользоваться мультиметром. При включенном зажигании щупы подключаются к разъемам В и С. Изменение положения заслонки должно приводить к изменению напряжения.

Для чего нужна модернизация дроссельной заслонки на ВАЗ-2109, 2110, 2115

В магазинах запчастей продаются дроссельные узлы с заслонками увеличенного диаметра (52, 54 и 56 мм) для автомобилей ВАЗ-2109, 2110 или 2115. По заверениям продавцов, установив такую заслонку взамен штатной 46-миллиметровой, владелец авто получит значительные преимущества: машина становится отзывчивее к педали газа, пропадают проблемы с холостыми оборотами, улучшается динамика автомобиля, и особенно это заметно, если заменить штатный воздушный фильтр фильтром нулевого сопротивления. Главный довод, который пытаются внушить автовладельцам, заключается в том, что мотору для эффективной работы требуется больше воздуха, для чего необходимо заменить штатный дроссельный узел на усовершенствованный. Приводят даже цифры: диаметр ресивера ВАЗ-2109 или ВАЗ-2110 составляет 53 мм, и заслонка диаметром 46 мм якобы «душит» мотор.

Многие владельцы ВАЗ-2109 и ВАЗ-2110 поддаются на уговоры и меняют штатное устройство на усовершенствованное. После этого, действительно, мотор работает лучше, и машина едет динамичнее. Причина улучшений на деле оказывается куда прозаичнее: вместо старого, грязного дроссельного узла, который давно нуждался в тщательной очистке, владелец поставил новый. В итоге двигатель вернулся к работе в штатном режиме, что и воспринимается владельцами, как обещанная отзывчивость и резвость автомобиля.

Не нужно забывать о том, что увеличенный воздушный поток ведет к нарушению смесеобразования, поскольку ЭБУ не в состоянии скорректировать подачу бензина. Для устранения такой проблемы автовладельцы, как правило, «перепрошивают» блок управления и расплачиваются в результате возросшим аппетитом машины.

0 0 голоса

Рейтинг статьи
