Снятие замка и наружной ручки задней двери

Снятие замка и наружной ручки задней двери Renault Logan, Sandero

Работу проводим при замене замка и наружной ручки двери.

Для снятия замка задней двери снимаем обивку двери и нижнюю направляющую стекла.

Сжимаем четыре лепестка оси промежуточного рычага…

…и снимаем рычаг с тягами в сборе.

Вынимаем из держателей тягу внутренней ручки и тягу блокировки замка.

Повернув фиксатор, отсоединяем от замка тягу наружной ручки.

Ключом Torx Т-30 отворачиваем три винта крепления замка.

Вынимаем замок с электроприводом в сборе через технологическое отверстие во внутренней панели двери.

Отжав фиксатор колодки проводов, отсоединяем колодку от электропривода замка и снимаем замок в сборе с электроприводом.

Ключом «на 8» отворачиваем саморез крепления электропривода.

Поворачиваем электропривод так, чтобы выступ на штоке 2 привода попал в прорезь 1 на рычаге замка…

…и снимаем электропривод.

Поворачиваем пластмассовый фиксатор, освобождая тягу блокировки…

…и отсоединяем тягу от рычага замка. Аналогично отсоединяем от замка тягу внутренней ручки.

Устанавливаем замок задней двери в обратной последовательности.

Для снятия наружной ручки задней двери снимаем обивку задней двери и отсоединяем тягу наружной ручки от замка (см. выше).

Накидным ключом «на 10» отворачиваем две гайки крепления наружной ручки к задней двери…

…и снимаем наружную ручку. Устанавливаем наружную ручку задней двери в обратной последовательности.

Наружная ручка задней двери на автомобилях Сандеро и Сандеро Степвей снимается аналогично наружной ручке передней двери этих автомобилей (см. «Снятие замка и наружной ручки передней двери»).

Видео по теме «Снятие замка и наружной ручки задней двери Рено Логан, Сандеро»

Как снять наружную ручку Renault logan
Разборка двери Dacia (Renault) Logan
Обшивка задней двери снятие, установка. Рено Логан, Сандеро, Дастер, Лада Ларгус. | Видеолекция#2.

Ручки дверей Renault Logan в Москве

Электрические стеклоподъемники в задние двери автомобилей Renault Logan II и Renault Sandero II, выпускаемых с 2014 года. Комплект электростеклоподъемников с моторедукторами на две двери. В комплекте 2 стеклоподъемника, декоративные заглушки в отверстия от ручек механич.

Модель автомобиля: Renault Logan, LADA Largus, назначение: задняя правая, передняя правая

Модель автомобиля: Renault Logan, Renault Megane, LADA Largus, назначение: задняя левая, передняя левая

Модель автомобиля: Renault Logan, LADA Largus, назначение: передняя левая

Электрические стеклоподъемники в передние двери автомобилей Renault Logan I и LADA Largus, выпускаемых с 2004 года по настоящее время. Комплект электростеклоподъемников с моторедукторами на две двери. В комплекте 2 стеклоподъемника, декоративные заглушки в отверстия от.

Марка автомобиля: Renault Модель автомобиля: Renault Logan

Электрические стеклоподъемники «гранат» в передние двери автомобилей Renault Logan I и Lada Largus выпуска с 2004 года по настоящее время. Комплект электростеклоподъемников с моторедукторами на две двери. В комплекте: 2 электростеклоподъемника, жгут электропроводки, 2 п.

Электрические стеклоподъемники «гранат» в задние двери Renault Logan и LADA Largus выпуска с 2004 года по настоящее время. Комплект электростеклоподъемников с моторедукторами на две двери. В комплекте: 2 электростеклоподъемника, жгут электропроводки, 2 переключателя сте.

Электрические стеклоподъемники «гранат» в передние двери Renault Logan II выпуска с 2014 года по настоящее время. Комплект электростеклоподъемников с моторедукторами на две двери. В комплекте: 2 электростеклоподъемника, жгут электропроводки, 2 переключателя стеклоподъем.

Электрические стеклоподъемники в задние двери автомобилей Renault Logan I и LADA Largus, выпускаемых с 2004 года по настоящее время. Комплект электростеклоподъемников с моторедукторами на две двери. В комплекте 2 стеклоподъемника, декоративные заглушки в отверстия от ру.

Электрические стеклоподъемники «гранат» в задние двери для Renault Logan II выпуска с 2014 года по настоящее время. Комплект электростеклоподъемников с моторедукторами на две двери. В комплекте: 2 электростеклоподъемника, жгут электропроводки, 2 переключателя стеклоподъ.

Рычажные электрические стеклоподъемники для тюнинга Renault Logan или взамен неисправных. В комплекте 2 электростеклоподъемника, электропроводка, переключатели стеклоподъемников. Для установки не требуется сверление отверстий и доработка дверей

Крепление Двери Renault: Logan 04

Оригинальные коды: Dacia: 805027132R, 805029108R, 806010423R, 806018063R. Renault: 7701367879, 7701367881. Применимость: Dacia Logan Express (Fs_). Dacia Logan (Ls_). Dacia Logan Mcv (Ks_). Dacia Logan Пикап (Us_). Dacia Sandero. Renault Twingo I (C06_)

Для клиентов, которым требуются качественные Ручки дверей Renault Logan, на сайте представлено 24 моделей с отличными эксплуатационными характеристиками. В Москве данные предложения являются одними из самых выгодных. Приобрести товар с долгосрочной гарантией производителя можно по цене от 76 до 5769 рублей.

Ручки дверей Renault Logan в Москве

Салон для автомобилей
Ручки дверные

Ручка двери наружная MANOVER MR6000012 LADA Largus, Renault Logan

Стеклоподъемники Renault Logan II и Renault Sandero II задние электрические | Форвард

Ручка двери наружная передняя левая MANOVER MR6000011 LADA Largus, Renault Logan

Ручка двери наружная Renault 6001549493 Renault Logan, LADA Largus, Renault Megane

Стеклоподъемники Renault Logan I и Lada Largus передние электрические | Форвард

Ручка двери внутр. левая RENAULT Logan 7700353282

Петля двери RENAULT Logan 6001546883

Электростеклоподъемники Renault Logan II и Renault Sandero II задние | Форвард

Электростеклоподъемники Renault Logan I и Lada Largus передние | Форвард

Ручка стеклоподъемника Logan 7700811387

Стеклоподъемники Renault Logan I задние электрические | Гранат

Стеклоподъемники Renault Logan I и Lada Largus передние электрические | Гранат

Пистон RENAULT Logan/Рено Логан обшивки двери, держателя заднего бампера 30921/50323s 10 шт. к-т ASAM-SA 6001549265

Электростеклоподъемники Renault Logan I задние | Гранат

Электростеклоподъемники Renault Logan II задние | Гранат

Стеклоподъемники Renault Logan передние электрические | Катран

Стеклоподъемники Renault Logan I задние электрические | Форвард

Крепление Двери Renault: Logan 04- RENAULT арт. 6001546883

Стеклоподъемники Renault Logan II задние электрические | Гранат

Электростеклоподъемники Renault Logan II передние | Гранат

Стеклоподъемники Renault Logan II передние электрические | Гранат

Ручка двери наружная ВАЗ LADA Largus, RENAULT Logan левая (MANOVER) MR6000011

Клипса пластмассовая RENAULT:держатель упора капота DACIA: LOGAN Renault 7703 179 077

Замки дверей передних( лев/пр) Asam 30824 Dacia: 805027132R 805029108R 806010423R 806018063R. Renault: 7701367879

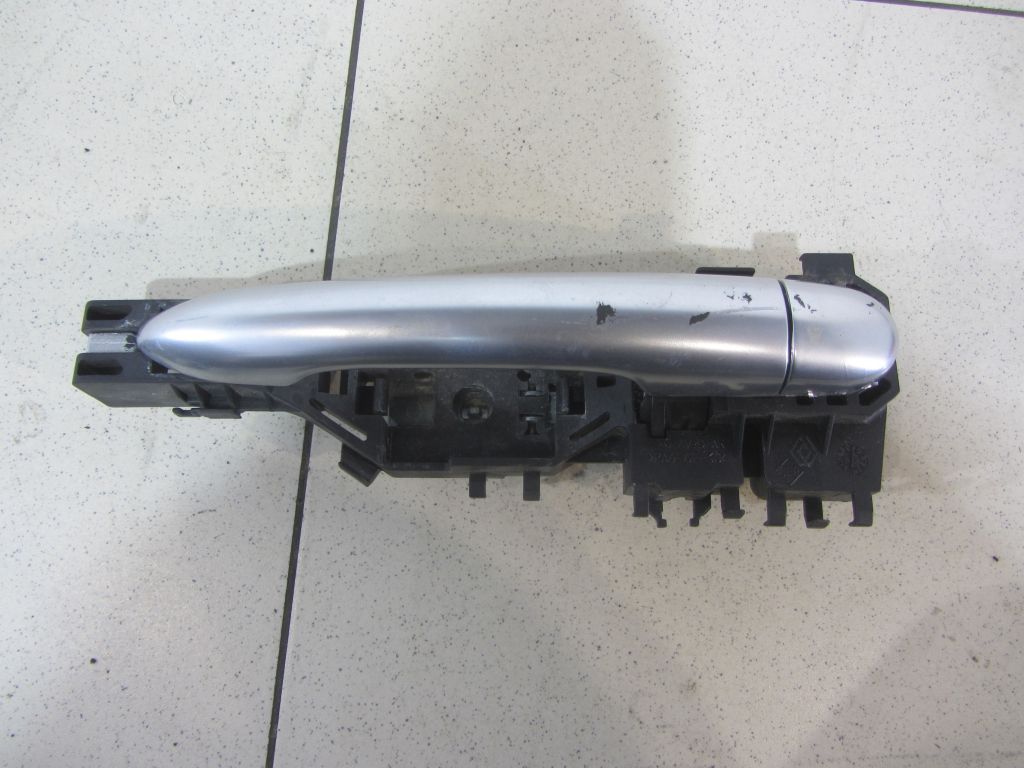

Ручка наружная задней правой двери Renault

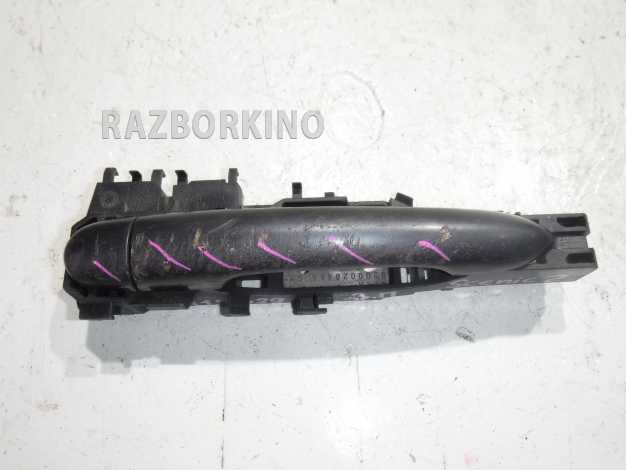

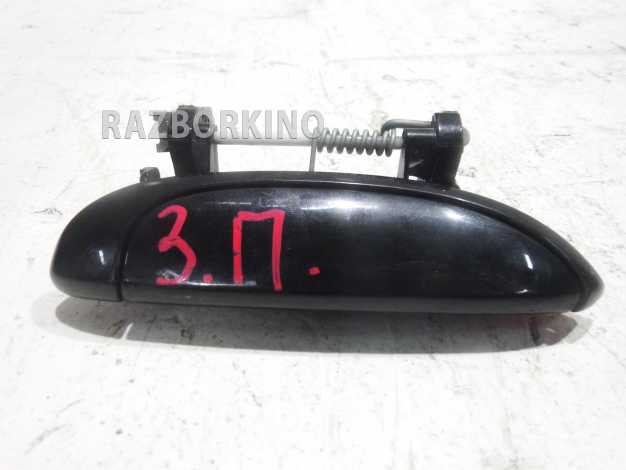

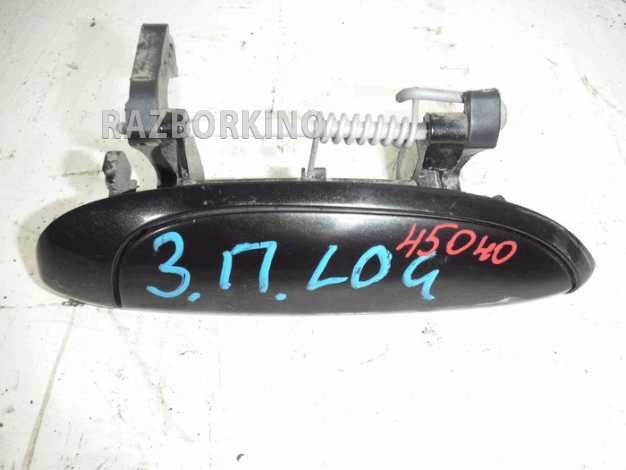

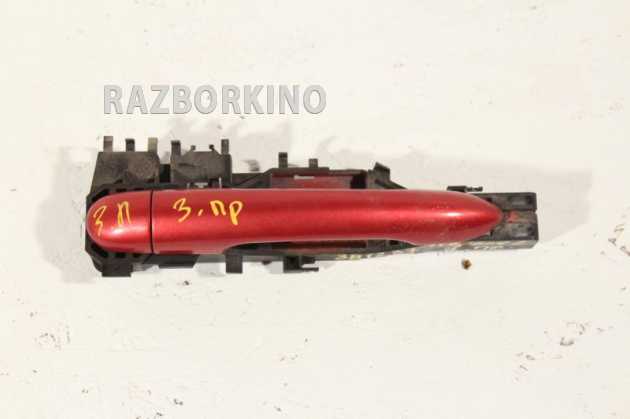

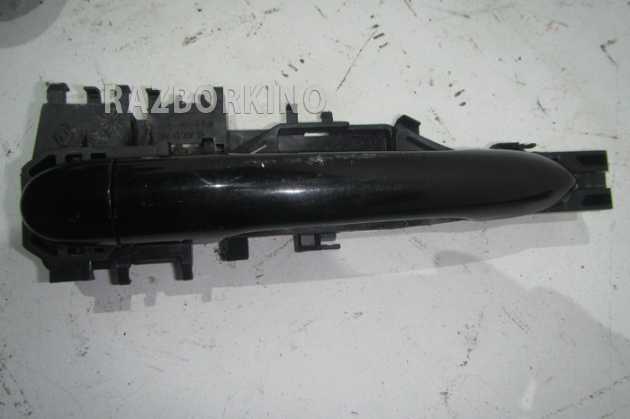

Б/у ручка наружная задней правой двери Renault в сборе с кронштейном 8200028463, с дефектом

Б/у ручка наружная задней правой двери Renault

Б/у ручка наружная задней правой двери Renault текстурная

Б/у ручка наружная задней правой двери Renault

Б/у ручка наружная задней правой двери Renault ПЕРЕДНЯЯЗАДНЯЯ

Б/у ручка наружная задней правой двери Renault

Б/у ручка наружная задней правой двери Renault в сборе

Б/у ручка наружная задней правой двери Renault ПЕРЕДНЯЯЗАДНЯЯ, ПОД ПОКРАСКУ, ЧЕРНАЯ

Б/у ручка наружная задней правой двери Renault

Б/у ручка наружная задней правой двери Renault в сборе с кронштейном

Б/у ручка наружная задней правой двери Renault

Б/у ручка наружная задней правой двери Renault в сборе с кронштейном 8200028463

Ручка двери Renault Logan

Вес [кг]: 2.84

Вес [кг]: 0.6
Сторона установки: справа,внешний

Вес [кг]: 2.01
Сторона установки: слева,внешний

Вес [кг]: 2.01
Сторона установки: справа,внешний

Сторона установки: справа

Сторона установки: спереди слева,сзади слева
Цвет: черный

Сторона установки: слева

Сторона установки: спереди справа,сзади справа
Цвет: черный

Сторона установки: спереди справа,сзади справа,внутри
Цвет: черный

Сторона установки: спереди слева,сзади слева,внутри
Цвет: черный

Вес [кг]: 1.46

Вес [кг]: 0.6
Сторона установки: слева,внешний

Вес [кг]: 2.05
Сторона установки: слева

Вес [кг]: 2.07
Сторона установки: справа

Вес [кг]: 1.29
Сторона установки: слева,внешний
Дополнительный артикул / дополнительная информация 2: с выключателем

Вес [кг]: 1.29
Сторона установки: справа,внешний
Дополнительный артикул / дополнительная информация 2: с выключателем

Ручка двери Renault Logan — оригиналы и аналоги, по низким ценам от прямых производителей и дистрибьютеров. Гарантия на весь товар и легкий возврат. Огромный выбор с проверкой по Вин коду. Консультации специалистов и удобный подбор в оригинальных каталогах. Ассортимент нашего интернет-магазина, один из самых больших в России.

Независимо от того, где вы находитесь, мы доставим товар в указанные сроки, и он гарантированно подойдет на заявленный автомобиль. Мы знаем все о специфичности запчастей и их применимости. Не сомневайтесь в выборе той или иной запчасти, мы все равно проверим каждый заказ на соответствие и перезвоним, таким образом мы страхуем вас от возможных ошибок, обеспечиваем лучший сервис при покупке и безупречную поддержку клиентов.

Renault Logan Manual

Инструкция по ремонту и эксплуатации Рено Логан

Снятие замка и наружной ручки задней двери Рено Логан

Работу проводим при замене замка и наружной ручки двери.
Для снятия замка задней двери снимаем обивку двери (см. «Снятие обивки задней двери Рено Логан») и нижнюю направляющую стекла (см. «Снятие стекла задней двери Рено Логан»).

Сжимаем четыре лепестка оси промежуточного рычага…

…и снимаем рычаг с тягами в сборе.

Вынимаем из держателей тягу внутренней ручки и тягу блокировки замка.

Повернув фиксатор, отсоединяем от замка тягу наружной ручки.

Ключом «Torx Т-30» отворачиваем три винта крепления замка.

Вынимаем замок с электроприводом в сборе через технологическое отверстие во внутренней панели двери.

Ключом «на 8» отворачиваем саморез крепления электропривода.

Поворачиваем электропривод так, чтобы выступ на штоке 2 привода попал в прорезь 1 на рычаге замка…

…и снимаем электропривод.

Поворачиваем пластмассовый фиксатор, освобождая тягу блокировки…

…и отсоединяем тягу от рычага замка.

Аналогично отсоединяем от замка тягу внутренней ручки.
Устанавливаем замок задней двери в обратной последовательности.
Для снятия наружной ручки задней двери снимаем обивку задней двери и отсоединяем тягу наружной ручки от замка (см. выше).

Накидным ключом «на 10» отворачиваем две гайки крепления наружной ручки к задней двери…

…и снимаем наружную ручку.

Устанавливаем наружную ручку задней двери в обратной последовательности.

Снятие замка и наружной ручки задней двери

Снятие замка и наружной ручки задней двери Рено Логан

Работу проводим при замене замка и наружной ручки двери. Для снятия замка задней двери снимаем обивку двери (см. «Снятие обивки задней двери Рено Логан») и нижнюю направляющую стекла (см. «Снятие стекла задней двери Рено Логан»).

Сжимаем четыре лепестка оси промежуточного рычага…

…и снимаем рычаг с тягами в сборе.

Вынимаем из держателей тягу внутренней ручки и тягу блокировки замка.

Повернув фиксатор, отсоединяем от замка тягу наружной ручки.

Ключом «Torx Т-30» отворачиваем три винта крепления замка.

Вынимаем замок с электроприводом в сборе через технологическое отверстие во внутренней панели двери.

Ключом «на 8» отворачиваем саморез крепления электропривода.

Поворачиваем электропривод так, чтобы выступ на штоке 2 привода попал в прорезь 1 на рычаге замка…

…и снимаем электропривод.

Поворачиваем пластмассовый фиксатор, освобождая тягу блокировки…

…и отсоединяем тягу от рычага замка.

Аналогично отсоединяем от замка тягу внутренней ручки. Устанавливаем замок задней двери в обратной последовательности. Для снятия наружной ручки задней двери снимаем обивку задней двери и отсоединяем тягу наружной ручки от замка (см. выше).

Накидным ключом «на 10» отворачиваем две гайки крепления наружной ручки к задней двери…

…и снимаем наружную ручку.

Устанавливаем наружную ручку задней двери в обратной последовательности.

Снятие замка и наружной ручки задней двери Renault Logan

Первоисточник контента — WiKi сайта журнала “За Рулём”

Вам потребуются: все инструменты, необходимые для снятия обивки и стекла задней двери, а также ключи TORX T30 и T40, отвертка с плоским лезвием.

2. Снимите стекло задней двери (см. «Замена стекла задней двери» ).

3. Отсоедините тягу наружной ручки от рычага замка, отстегнув фиксатор тяги и повернув его в сторону.

Отсоединение тяги наружной ручки для наглядности показано на снятых ручке и замке.

Тяга внутренней ручки привода замка была отсоединена в процессе снятия обивки задней двери.

4. Поддев отверткой, извлеките ось коромысла привода блокировки замка из отверстия в панели двери.

5. Поверните коромысло на 90° против часовой стрелки.

6. . и, отсоединив от коромысла тягу привода блокировки замка, снимите коромысло вместе с тягой кнопки блокировки.

7. Извлеките из держателей на внутренней панели двери тяги привода и блокировки замка.

8. Сожмите фиксаторы держателя тяги, утопите их внутрь двери и снимите держатель.

9. Выверните три винта крепления замка к панели двери.

10. Выведя замок в технологическое отверстие в панели двери.

11. . отсоедините от него колодку жгута проводов и снимите замок с автомобиля.

12. Если меняете замок, отсоедините от него тяги внутренней ручки привода и блокировки, отстегнув и повернув в стороны их фиксаторы, и установите их на новый замок.

13. Для снятия защелки замка двери выверните ее из стойки кузова.

Защелка затянута большим моментом, поэтому для ее отворачивания рекомендуем пользоваться ударной отверткой.

14. Установите замок задней двери и все снятые детали в порядке, обратном снятию.

При необходимости отрегулируйте четкость запирания замка перемещением защелки, ослабив ее затяжку.

Снятие замка и наружной ручки задней двери Рено Логан, Сандеро

Ремонт замка (личинки) багажника на Рено Логан

После нужно установить рейлинг на крышу и зажать все крепления. Не люблю я этих советчиков теоретиков. Если нет возможности приобрести новый, то можно провести ремонт механизма.

Снятие замка и наружной ручки передней двери Работу проводим при замене замка и наружной ручки. В этом случае сложить задний ряд не представляется возможным.

Вам понадобится всего лишь скоба-фиксатор, потому как эта скоба сильно ржавеет, и при попытке снять тягу ломается. Снятие замка и наружной ручки передней двери Работу проводим при замене замка и наружной ручки

Монтаж рейлингов При выборе рейлингов нужно обратить внимание на размер

По бокам расположены пазы для хранения домкрата или других инструментов, которые могут туда поместиться. В целом, для повседневного использования Рено этого объема будет вполне достаточно.

Renault Logan (Рено Логан) ремонт и обслуживание

Замена наружной ручки задней двери

Вам потребуются: все инструменты, необходимые для снятия обивки задней двери, и ключ «на 10».

1. Поднимите стекло и снимите обивку задней двери (см. «Снятие и установка обивки задней двери»).

2. Отверните две гайки крепления наружной ручки.

3. . приподняв клавишу ручки.

4. . извлеките ручку из гнезда в двери.

5. . повернув ручку на 90°, отсоедините от ее рычага тягу привода замка и снимите ручку.

6. Установите наружную ручку задней двери и все снятые детали в порядке, обратном снятию.

Вам потребуются: все инструменты, необходимые для снятия обивки задней двери, и ключ «на 10».

1. Поднимите стекло и снимите обивку задней двери (см. «Снятие и установка обивки задней двери»).

2. Отверните две гайки крепления наружной ручки.

3. . приподняв клавишу ручки.

4. . извлеките ручку из гнезда в двери.

5. . повернув ручку на 90°, отсоедините от ее рычага тягу привода замка и снимите ручку.

6. Установите наружную ручку задней двери и все снятые детали в порядке, обратном снятию.

Замена ручки задней двери рено логан

Ручки открывания дверей на автомобиле Рено Логан хоть и выглядят довольно хрупко, на самом деле не так часто выходят из строя. Но, если у вас вышла из строя данная деталь, то ее необходимо заменить.

Чтобы сделать это максимально быстро и без лишних проблем, понадобится:

Головка торцевая на 10 мм
Удлинитель от 10 см
Трещоточная рукоятка

Для того, чтобы добраться до места крепления наружной ручки двери, нам необходимо будет первым делом снять обшивку. Затем через специальные технологические отверстия можно добраться до гаек крепления. Наглядно это показано на фото ниже:

Изнутри это будет выглядеть следующим образом, так сказать, более наглядно:

Далее аккуратно вынимаем ручку из его посадочного места, предварительно сжав центральный пластиковый фиксатор, который виден на верхнем фото. И ручку слегка выводим наружу:

И остается теперь отсоединить ручку от внутренней тяги замка, которая ее удерживает. На фото ниже представлено место крепления этих деталей:

Установку проводим в обратной последовательности. Цена данных деталей может сильно отличаться в зависимости от производителя. Цена на оригинал составляет от 400 до 600 рублей за штуку, а иные производители могут быть доступны по более низкой стоимости — даже от 250 рублей.

Если остались какие-либо вопросы по данной теме, можете задавать их в комментариях ниже. И если я в силах помочь, то постараюсь обязательно ответить.

Снятие замка и наружной ручки задней двери Рено Логан, Сандеро

Ремонт замка (личинки) багажника на Рено Логан

Главная Автомобили — Рено Руководство по ремонту автомобиля Renault Logan года, Renault SANDERO, Renault SANDERO…

Детали и расходники:

При необходимости всегда можно сложить задний ряд и увеличить размер хэтчбека. Также можно установить рейлинги и бокс на крышу, что позволит увеличить объем для перевозки вещей. У многих владельцев Сандеро рано или поздно может возникнуть вопрос с заменой замка дверцы багажника. Сделать это можно самостоятельно Замена запирающего механизма Замена или ремонт замка может понадобиться в том случае, если авто попало в ДТП.

Если повреждена дверца багажника, то личинку замка может зажать. В результате дверь открываться не будет. В этом случае ремонтировать замок придется изнутри салона Рено.

Снятие замка и наружной ручки передней двери Renault Sandero, Stepway

Можно отремонтировать саму личинку замка. Однако придется разбирать запирающее устройство Рено. Легче всего будет заменить его полностью, чем ставить личинку.

Тем не менее, ремонт вполне возможен. И эту скобу после замены, обязательно замовилить.

Есть и трудности при установке замка, дверную ручку придется снимать. Снять легко, а вот поставить обратно, да еще и надеть S-образную тягу проблематично.

У меня на это уходило 1,5 часа, пока не догадался снять ручку. А по части приложить некоторые мозговые и физические усилия-естественно,это посложнее вазовской конструкции. Мне,например,пришлось замки с фабии и демонтировать,и разбирать-собирать,ничего,справился.

Внешне как один в один, только и прикрутил, смотрю и думаю как тогда тягу надеть. И пришлось менять шток. Может ЛШ показалось что можно и так и так, но это далеко не так. Даже и сам также и думал ранее.

Только я теперь крепко запомнил, если только кто пытается открыть дверь раньше меня с пульта, говорю всегда «Не трогай».

В третий раз разбираю, первые два на Вектре, и в третий на Логане.

Если и в четвертый раз произойдет, руки отрублю тому. Покупаем «Активатор замка крышки багажника и дверей Asam-sa аналог » 2. Покупаем «Ручка двери наружная Asam-Sa аналог » 3.

Снятие замка и наружной ручки передней двери

Операции показываем на водительской двери. Замок и ручка правой двери снимаются аналогично. Снимаем обивку двери см.

Ключом Torx Т отворачиваем винт крепления нижней направляющей стекла. Вынимаем из направляющей уплотнитель стекла.

Как вскрыть заднюю дверь на Рено

Выводим направляющую через технологическое отверстие во внутренней панели двери… …и снимаем нижнюю направляющую стекла. Снимаем обивку двери см. Ключом Torx Т отворачиваем винт крепления нижней направляющей стекла.

Вынимаем из направляющей уплотнитель стекла. Выводим направляющую через технологическое отверстие во внутренней панели двери… …и снимаем нижнюю направляющую стекла. Нажав на пластмассовый фиксатор тяги 1 наружной ручки, поворачиваем его вокруг оси и отсоединяем тягу от замка.

Смена замка задней двери

3. Установите внутреннюю ручку привода замка задней двери в порядке, оборотном снятию.

Для вас потребуются: нашему клиенту остается инструменты, нужные для снятия обивки и стекла задней двери, а кроме того ключи TORX ТЗО и Т40, отвертка с плоским лезвием.

2.4. Снимите стекло задней двери (см. «Замена стекла задней двери», с. 203).

3. Отсоедините тягу внешней ручки от рычага замка, отстегнув фиксатор тяги и повернув его в сторону.

Отсоединение тяги внешней ручки для наглядности показано на снятых ручке и замке.

Тяга внутренней ручки привода замка была отсоединена в ходе снятия обивки задней двери.

4. Поддев отверткой, извлеките ось коромысла привода блокировки замка из отверстия в панели двери.

Смотрите так же

5. Поверните коромысло на 90° против часовой стрелки.

б. и, отсоединив от коромысла тягу привода блокировки замка, снимите коромысло вкупе с тягой кнопки блокировки.

Как снять наружную ручку Renault logan

Снимаем заднюю наружную ручку Рено Логан.

Разборка двери Dacia (Renault) Logan

Курс по удалению вмятин без покраски АвтоЮвелир Россия Украина

7. Извлеките из держателей на внутренней панели двери тяги привода и блокировки замка.

8. Сожмите фиксаторы держателя тяги, утопите их внутрь двери и снимите держатель.

9. Выверните три винта крепления замка к панели двери.

Смотрите так же

10. Выведя замок в технологическое отверстие в панели двери.

11. отсоедините от него колодку жгута проводов и снимите замок с автомобиля.

13. Для снятия защелки замка двери выверните ее из стойки кузова.

14. Установите замок задней двери и все снятые детали в порядке, обратном снятию.

При необходимости отрегулируйте четкость запирания замка перемещением защелки, ослабив ее затяжку.

Замена ограничителя открывания задней двери

Вам потребуются: все инструменты, необходимые для снятия обивки задней двери, а также ключ TORX ТЗО, торцовая головка «на 10».

0 0 голоса

Рейтинг статьи
