Ремонт рулевой рейки ВАЗ-2108-3401015-10

Ремонт рулевой рейки ВАЗ-2108-3401015-10

Добрый день!

Месяца три раздаётся откуда-то снизу спереди брякание. Подвеска поменяна полностью в ноябре-декабре 2015 года. На всякий случай проверил — всё закручено, резинки целые.
Думал-думал…Может ШРУС? Но он не брякает, а хрустит…причём хрустит больше в поворотах, а брякает у меня по прямой — либо на малой скорости на кочках, либо на хорошей дороге при разгоне (не всегда)…да и перебирал я их в мае.
Думал-думал…А может рейка? Подёргал за наконечники — вроде как стучит, но не сильно. Подтянул гайку картера рейки — руль стал туже, а проблема не решилась.
Решил — значит буду ремонтировать. Кстати, рулевое управление до этого не вызывало никаких вопросов и авто рулилось легко.
Закупился в магазине AvtoAll запчастями и приступил к процессу.

Этап 1. Снятие рулевой рейки.

Рейку я снимал вместе с рулевыми тягами и наконечниками, мне так проще, удобнее и быстрее.
Итак, сначала вынимаем шплинт гайки крепления шарового шарнира рулевого наконечника к поворотному рычагу, отворачиваем саму гайку и с помощью съемника выпрессовываем палец шарового шарнира рулевого наконечника из поворотного рычага стойки.
Далее отворачиваем по две гайки крепления опор рулевой рейки с обеих сторон.

С правой стороны доступ хороший, а вот слева со стороны арки колеса действовать неудобно. Поэтому, я соорудил такую приспособу

и действовал со стороны подкапотного пространства таким образом.

Далее отворачиваем стяжной болт фланца соединительной муфты вала рулевого управления и выводим из зацепления вал.

Извлекаем рейку со стороны правого колеса через проём рулевого наконечника.

Этап 2. Разборка рулевой рейки.

Откручиваем болты крепления обеих рулевых тяг к рулевому механизму, отогнув отверткой концы стопорной пластины и отсоединяем рулевые тяги.

Снимаем опоры рейки, защитный чехол и колпак-заглушку. Чехол оказался порванным в двух местах.

Ремонт и замена рулевой рейки ВАЗ 2108, 2109, 21099

Не всегда появление неполадок в функционале говорит о том, что нужна замена, часто достаточно сделать ремонт рулевой рейки ВАЗ 2108, 2109 и 21099 своими руками. Эти модели автомобилей комплектуются механизмом довольно простой конструкции.

Основные признаки неисправности механизма:

  • стук;
  • люфт;
  • загрязнение и поломка уплотнителей;
  • тугой поворот руля;
  • утечка смазки;
  • гул в гидроусилителе.

Часто точно определить дефект можно только при полной разборке устройства. Чтобы работы выполнить корректно, нужно понимать устройство узла. Для этого следует внимательно изучить схему.

Необходимые запчасти

Для замены ремкомплекта рулевой рейки ВАЗ 2109 или восстановления работоспособности узла, согласно виду работ, потребуются такие запчасти:

  1. Рулевая рейка с артикулом: 21080-3401067-00, 21080340106700 или 2108-3401067
  2. Натяжной ролик с артикулом: 406.1308080-21-088-01, №088-01, 406.1308080-21.
  3. Кольцо гайки с артикулом: 21080-3401075-00, 21080340107500, 2108-3401075.
  4. Чехол с артикулом: 2108-3401224, 2108-3401224К.
  5. Смазка высокотемпературная, артикул 4003/2017.

Инструменты, которые нужны для корректного ремонта

Чтобы выполнить работы по ремонту или установке нового узла подготовьте такие инструменты:

  • плоская и крестообразная отвертка;
  • ключ для отворачивания пробки упора;
  • ключ на 17;
  • щипцы для монтажа стопорного кольца;
  • 2-палый съемник подшипника;
  • ключ для отворачивания гайки подшипника;
  • тиски;
  • острогубцы;
  • выжимной съемник;
  • ремкомплект с артикулом: РК2108-3401120/23, 2108-3401120.

Самостоятельное восстановление работоспособности узла вполне оправдано – вы экономите деньги на ремонт или замену рулевой рейки ВАЗ 2109, цена первой операции в автосервисах на 18.02.2021 года – от 2500 рублей, установка нового механизма в среднем – 2900 рублей.

Порядок выполнения работ

Чтобы снять механизм, нужно воспользоваться эстакадой, смотровой ямой или домкратом. Надежно зафиксировав автомобиль можно приступать в процедуре. Сначала нужно выполнить демонтаж узла.

  1. Согласно выбранной стратегии нужно снять правое переднее или оба передних колеса.
  2. Для создания доступа к механизму нужно отсоединить фильтр и провода.
  3. Выкрутить болт шлица, предварительно выровняв колеса рулем.
  4. Снять крепежные гайки тяг, предварительно удалив в них загрязнения.
  5. Демонтировать рулевые тяги, отсоединив их от картера рейки. Обратите внимание! Есть рекомендации по демонтажу картера с тягами. Снятие в тисках выполняется проще и быстрей.
  6. Рейка готова к изъятию. Она вынимается через арку колес. Перед фиксацией в тисках узел нужно очистить и помыть.

Теперь нужно решить вопрос о замене или возможности ремонта узла. Второе лучше делать с помощью оригинального ремкомлекта.

  • Выполнить дефектовку упоров, пыльника и торцевых колпачков.
  • Извлечь упорные втулки, пружины и стопорные кольца (после демонтажа резьбовых пробок).
  • Проверить подшипник на наличие люфта.

    Так же ремонт рулевой рейки ВАЗ 2109 вы можете посмотреть на видео, в котором детально показаны все этапы восстановления работоспособности самого узла.

    По аналогу с этим видео выполняются работы для ВАЗ 2108, 2113, 2114, 2115.

    Операция выполняется на эстакаде или смотровой яме. Нужно найти регулировочную гайку и подтянуть ее 17-м ключом.

    Разборка рулевой рейки

    Разберем снятую рулевую рейку переднеприводных автомобилей ВАЗ 2108, 2109, 21099 и их модификаций.

    Разборку рулевой рейки придется проводить при принятии решения отремонтировать ее (это один из этапов ремонта), а не заменить новой в случае возникновения неисправностей. А именно, появлении в ней стуков (рейка стучит), вибрации и ударов на руле, увеличении люфта рулевого колеса – проблем очень часто встречающихся на автомобилях ВАЗ 2108, 2109, 21099.

    Перед проведением работ следует запастись некоторым специнструментом: специальный ключ для отворачивания пробки упора, специальный ключ для отворачивания гайки подшипника без которых разобрать рулевую рейку проблематично.

    Спецключи для разборки рулевой рейки 2108

    Особенности разборки рулевой рейки автомобилей ВАЗ 2108, 2109, 21099

    Рассматривать снятие рулевых тяг, защитного чехла и колпачка не будем, ибо там все просто, а вот дальше сложнее. Для удобства проведения работ корпус рейки можно зажать в тиски, но можно все сделать и на коленке.

    — Извлекаем упор рулевой рейки

    Для этого специальным ключом отворачиваем пробку (гайку) упора и снимаем ее.

    Отворачиваем спецключом пробку упора рулевой рейки 2108

    Вынимаем находящуюся под пробкой пружину.

    Поддеваем шлицевой отверткой и извлекаем стопорное кольцо упора.

    Поворачиваем вал рейки (рожковым ключом на 14) по часовой стрелке до конца хода и нажимая на выступающую часть рейки сдвигаем с места упор.

    Извлекаем сам упор рейки из ее корпуса (можно специальными тонкими плоскогубцами, вставив их в отверстие под пружину в упоре и вытянув его или попросту резким ударом корпуса рейки о деревянный брусок выбить его за счет инерции).

    Извлечение упора рулевой рейки 2108

    — Извлекаем вал рулевой рейки с подшипником

    Снимаем пыльник вала.

    Снимаем стопорную шайбу вала.

    Отворачиваем гайку подшипника специальным ключом и снимаем ее.

    Отворачиваем гайку вала рейки 2108 спецключом

    Извлекаем вал рейки с подшипником. Применяем рычаг: зацепляем за лыску на валу длинным рожковым ключом на 14 и, опираясь им на монтажку (или широкий ключ), вытягиваем вал.

    Извлекаем вал рейки при помощи рычага

    — Вытягиваем саму рейку в сторону короткой части корпуса
    — Извлекаем при помощи отвертки опорную втулку рейки

    — Извлекаем игольчатый подшипник вала из корпуса рулевой рейки (можно использовать специальный съемник или просверлить сверлом 2 мм два отверстия в торце картера рейки и через них выбить подшипник). Извлекать для замены игольчатый подшипник следует только при явном его износе, так как выходит из строя он редко.

    Извлеченная из корпуса рейка, опорная втулка и отверстия для сверления через которые выбивается игольчатый подшипник

    Рулевая рейка автомобилей ВАЗ 2108, 2109, 21099 полностью разобрана.

    Элементы извлеченного вала рулевой рейки 2108

    При необходимости спрессовываем съемником или сбиваем трубой шариковый подшипник с вала рейки. Предварительно снимаем с вала стопорное кольцо.

    Снятие подшипника вала рулевой рейки трехлапым съемником

    Примечания и дополнения

    После разборки полностью промываем корпус рейки и все снятые элементы. Далее проводим выбраковку неисправных деталей их замену и сборку.

    Ремонт рулевой рейки ВАЗ 2109 своими руками

    В автомобилях марки ВАЗ 2109 рулевая рейка отвечает за управление поворотом колёс, преобразуя вращение руля в поступательное движение рулевой тяги. Износ или поломка деталей приводят к увеличению люфта, в результате чего управляемость автомобилем ухудшается, увеличивается износ автомобильной резины от неуправляемого «рысканья», а само движение машины становится опасным на разнонаправленных поворотах. Владелец отечественного легкового автомобиля сможет выполнить ремонт рулевой рейки ВАЗ 2109 своими руками, руководствуясь данной детальной инструкцией и схемой этого узла.

    Принцип действия и устройство рулевой рейки

    Рулевая стойка в автомобиле ВАЗ 2109 имеет простую конструкцию, включающую в себя:

    • зубчатую рейку с двумя резьбовыми отверстиями для крепления внутренних наконечников тяг;
    • приводную шестерёнку со шлицевым валом для соединения с рулевой муфтой;
    • опорные полукольца, создающие плавное скольжение;
    • механизм упора, регулирующий необходимый конструктивный зазор зубчатой пары;
    • картер, в который детали собираются и неподвижно крепятся к корпусу автомобиля;
    • элементы уплотнения и защиты от пыли и грязи.

    Схема рулевой рейки ВАЗ 2109

    Признаки неисправности

    Признаками неисправностей в этом узле управления легковым автомобилем являются:

    • стук во время совершения поворотов,
    • увеличение люфта,
    • тугое вращение руля,
    • проблемы регулировки развала-схождения колёс.

    Своевременный ремонт рулевой рейки позволит устранить все эти неисправности и обеспечит безопасность управления автомобилем.

    Снятие и разборка рулевой рейки в автомобиле ВАЗ 2109

    Для проведения ремонтных работ следует приобрести ремонтный комплект, который в зависимости от вида неисправностей рулевой стойки может быть неполным или полным. Неполный ремкомплект включает в себя детали, одноразовые хомуты и резиновые изделия, требующие периодической замены.

    Ремонтный комплект рулевой рейки ВАЗ 2108, 2109

    При поломке или износе зубьев и шлифованной поверхности нужно будет приобрести полный ремкомплект, в который могут входить все детали, начиная с зубчатой пары, игольчатого и шарикового подшипника, заканчивая прижимной пружиной. В такой ремонтный комплект не входит только картер.

    Также потребуется стандартный набор инструментов и ряд специальных приспособлений и инструментов:

    • внутренний восьмигранник 24 мм с отверстием посередине диаметром 18,5 мм;
    • восьмигранник 17 мм;
    • выжимной съёмник шаровой опоры;
    • съёмник для шарикового подшипника;
    • ключ для снятия игольчатого подшипника;
    • острогубцы для снятия стопорного кольца подшипника;
    • слесарные тиски;
    • смазка «Фиол-1», «Литол-24» или аналогичные смазочные материалы, которые не будут терять свою текучесть при низких температурах.

    Для снятия рулевой рейки автомобиль ВАЗ 2109 нужно поставить над смотровой ямой для обеспечения свободного доступа к передним колёсам и подкапотному пространству.

    Затем следует затянуть ручной тормоз, упереть задние колёса, а передние поставить прямо. Домкратом приподнять передние колёса до провисания и подставить под них опоры. После этого открутить гайки крепления и снять правое колесо.

    Для обеспечения доступа через моторный отсек следует снять воздушный фильтр и отсоединить аккумулятор. Все снимаемые детали и крепёж нужно складывать в специально подготовленную тару. Это обеспечит сохранность деталей и упростит процесс сборки.

    Этапы демонтажа рулевой стойки:

    1. Внутри салона между педалями шарнирной головкой открутить на два оборота стопорный болт, который стягивает рулевую муфту на шлицевом хвостовике зубчатого вала. Если муфта не разожмётся, можно с помощью слабого постукивания молотком освободить шлицы;
    2. Снять наконечники рулевых тяг, выпрямляя плоскогубцами загнутый конец шплинтов наконечников. Шплинты вытаскиваются накидным ключом 19 мм. После чего скручиваются гайки и съёмником выжимаются шаровые опоры из поворотных рычагов стоек подвески;
    3. Через моторный отсек снимается защитный кожух, прикреплённый трёмя гайками с шайбами и граверами. Головкой 13 мм откручивают две самостопорящиеся гайки, которые удерживают скобу крепления картера рулевой рейки к автомобильному корпусу;
    4. Картер через алюминиевые пластины нужно зажать в слесарных тисках;
    5. Зубилом и молотком отогнуть углы стопорной пластины, защищающей от самопроизвольного откручивания болтов крепления внутренних наконечников рулевых тяг;
    6. Головкой 22 мм открутить болты, снять стопорную и соединительную планки, отсоединить обе тяги;
    7. Снять резиновую опору, распорное кольцо с одной стороны, а с другой отсоединить резиновый колпачок и разъёмную опору, вытащить отверткой резиновый пыльник, защищающий вал шестерни;
    8. Кусачками срезать два пластиковых хомута и снять защитный чехол.

    После разборки следует произвести осмотр резиновых элементов для выявления их степени износа. При отсутствии повреждений и изнашивания их можно использовать снова при сборке. Старые детали следует заменить на новые.

    После этого можно разбирать механизм упора рулевой рейки:

    1. Восьмигранным ключом 17 мм выкрутить гайку упора, регулирующую зазор зубчатой пары, потом при сборке её следует затянуть так, чтобы оставался гарантированный зазор порядка 0,12 мм;
    2. Отвёрткой вынуть стопорное и уплотнительное кольца, пружину, прижимающую через упор зубчатую рейку к шестерне и компенсирующую появление большего зазора. Упор вынимается при переворачивании картер отверстием вниз, если он не выпадет, нужно постучать картером по деревянной колодке, зажатой в тисках.

    Для разборки приводной шестерни картер снова зажать в тисках, вынув из него стопорную шайбу восьмигранной головкой 24 мм открутить гайку подшипника.

    Рожковый ключ 14 мм нужно вставить в пазы на шлицевом хвостовике, подобрав удобную по высоте опору, затем, ключом, как рычагом, приводную шестерню вытащить вместе с подшипником. После этого можно демонтировать зубчатую рейку.

    При разборке шестерни острогубцами разжать и снять стопорное кольцо, и съёмником вытолкнуть валик из подшипника.

    Если нет съёмника, валик шестерней вниз вставить в тиски с небольшим зазором, подшипник при этом должен опираться на щеки тисков. Легким постукиванием по торцу выбить валик из подшипника.

    Восьмигранный ключ для разборки механизма упора

    Если нет ключа для вынимания игольчатого подшипника и не получается вытянуть его крючком, нужно сверлом с сечением 1,2 — 2,0 мм сделать отверстие в картере напротив торца подшипника и вытолкнуть подшипник обычным гвоздем. После сборки следует залить отверстие эпоксидным клеем или заделать холодной сваркой.

    Ремонт рулевой рейки в автомобиле ВАЗ 2109

    Если износ рабочей части рулевой рейки небольшой, то её можно немного подтянуть без полной разборки, увеличив её эксплуатационный срок еще на несколько десятков тысяч километров.

    Гайка размером 17 мм, которую необходимо подтянуть, крепит рулевой вал к рейке, для подтягивания гайки нужно использовать специальный ключ соответственного размера. Процесс регулировки рейки выглядит следующим образом:

    1. Установите автомобиль над смотровой ямой или на эстакаде для удобного доступа к рулевому механизму;
    2. Снять защиту картера;
    3. Очистите рейку от грязи;
    4. Найти гайку, отвечающую за регулировку механизма;
    5. Подтянуть гайку;
    6. Проверить силу сопротивления с помощью поворота рулевого колеса и при необходимости подтянуть гайку сильнее;
    7. Настроить оптимальное усилие на рулевом колесе.

    Подтягивание без полной разборки позволит устранить постукивания и убрать небольшой люфт. При сильно изношенных деталях рулевой рейки потребуется произвести полную разборку и купить полный ремкомплект для замены изношенных деталей этого узла.

    Если подобные процедуры не повлияли на негативный эффект постукивания рулевой рейки, придется продвинуться дальше и проверить рулевые наконечники и тяги. Часто стук возникает именно в этих частях механизма.

    Причиной стука могут быть также наконечники и рулевая тяга. В этом случае нужно будет затянуть полностью крепления тяг и наконечников для исключения люфта.

    Затягивание наконечников должно проводиться с учетом следующих особенностей:

    • Крепкой фиксации всего механизма, для предотвращения смещения развал-схождения;
    • При затягивании до упора нельзя перетягивать;
    • После болтов наконечников провести проверку развала-схождения;
    • Если стук остался, значит проблема во внутренней части рейки, или в рулевых тягах.

    Также следует каждые 500 — 1000 км проверять состояние пыльников рулевой рейки, с учетом условий эксплуатации авто. Замену пыльника на российском автомобиле приходится производить чаще чем на иномарках.

    Видео: ремонт рулевой рейки ВАЗ 2108, 2109, 2113, 2114, 2115

    Если подтягивание рулевой рейки и замену пыльников а также резиновых деталей можно произвести самостоятельно, то ремонт крепления рулевых тяг в большинстве случаев вызывает затруднения у автовладельцев. Трудоемкий демонтаж и необходимость использования специального оборудования заставляют владельцев российского легкового автомобиля этой марки обращаться в автосервис к опытным специалистам. Провести безошибочно диагностику, разборку и сборку узла лучше в специализированной мастерской с помощью квалифицированного персонала. Полная замена изношенных элементов рулевой рейки может быть проведена только в оборудованном гараже опытным водителем с наличием большой практики в ремонте отечественных авто.

    Ремонт рулевой рейки на ВАЗ 2109 своими руками (Видео)

    На рулевую рейку в переднеприводных автомобилях возложена полноценная ответственность за функциональность всего рулевого механизма. К этой категории авто относится и ВАЗ 2109. При ее выходе из строя следует незамедлительно предпринять соответствующие действия.

    Не всегда возникновение признаков неисправности говорит о необходимости полной замены узла. Порой достаточно провести ремонт рейки, воспользовавшись специальным ремокомплектом.

    Признаки поломки

    По средствам рулевых реек вращательные движения от руля через зубчато-реечный механизм передается к поворотным рычагам, которые осуществляют повороты передних колес тягами.

    Если вы обнаружили на своем автомобиле один из перечисленных ниже симптомов, обязательно проведите полноценную диагностику состояния узла, а затем ремонт.

    К признакам неисправности рулевой рейки относят:

    • В области рейки во время вращения рулевого колеса наблюдается скрежет;
    • Рулевое колесо периодически заедает;
    • Из уплотнителей начинает вытекать смазка;
    • Руль заметно люфтит.

    Эти симптомы могут указывать также на проблемы в других узлах рулевого механизма, но прежде чем вы должны проверить состояние рейки, разобрать и принять решение — менять или ремонтировать.

    Схема узла

    Демонтаж

    Вам не удастся оценить текущее состояние рулевой рейки, если не демонтируете устройство.

    Не существует оптимального способа демонтажа рулевой рейки, поскольку процесс в любом случае сопряжен с достаточно трудоемкой, длительной работой, предусматривающей разборку множества узлов.

    1. Подвесьте переднюю часть автомобиль с помощью домкрата, чтобы иметь возможность снять передние колеса. Обязательно тщательно продумайте меры безопасности, поставьте противокаты, башмаки, чтобы машина не сдвинулась с места в процессе ремонта рейки.
    2. Отсоедините адсорбер газов, отключите провода и отведите их в сторону. Так вы обеспечите себе полноценный доступ к рулевой рейке.
    3. Открутите болт от шлицевого соединения. Перед этим обязательно выровняйте колеса с помощью руля. Болт располагается около педалей. Для демонтажа крепежа используйте карданную головку или же простой накидной ключ.
    4. Зачистите крепежные гайки рулевых тяг от скопившихся загрязнений, после чего расшплинтуйте их, используя плоскогубцы. С помощью накидного ключа открутите гайки.
    5. С помощью специального съемника отсоединяются тяги.
    6. Далее открутите тяги от картера рулевой рейки. Однако специалисты рекомендуют демонтировать картер с тягами вместе, поскольку в тисках процесс снятия оказывается намного проще.
    7. Когда вы освободите рейку, извлеките ее из-под автомобиля через колесную арку. Зачистите, промойте и зажмите в обычных тисках.

    Теперь перед вами стоит выбор — полностью заменить рулевую рейку или попробовать ее отремонтировать. Второй вариант займет больше времени, однако позволит сэкономить внушительную сумму денег.

    Ремонт

    Первое, что вам потребуется для проведения самостоятельного ремонта — это ремкомплект. Они доступны практически в любом магазине автозапчастей. Однако настоятельно рекомендуем покупать только качественные наборы, чтобы результат вашего самостоятельного ремонта продержался как можно дольше.

    Что потребуется для работы

    Предлагаемые рекомплекты бывают неполными и полными. Вам точно потребуются следующие компоненты набора:

    • Игольчатый подшипник;
    • Пара уплотнительных резинок для втулки;
    • Опорная втулка, выполненная из пластика;
    • Набор прокладок;
    • Пружина;
    • Стопорные кольца;
    • Опорный подшипник;
    • Приводная шестерня;
    • Кожух пыльника;
    • Рейка;
    • Комплект стяжек для пыльника.

    Ремкомплект

    Теперь, когда комплект готов, инструменты имеются в наличии, а также есть достаточно свободного времени, можно приступать к работе.

    1. Первым делом снимите пыльник, торцевые колпачки и упоры. По мере разборки элементов, даже самых маленьких и незначительных на первый взгляд, обязательно оценивайте их текущее состояние. При необходимости все изношенные элементы будут меняться на новые, взятые из ремкомплекта.
    2. С помощью восьмигранника открутите резьбовые пробки, что позволит извлечь пружины, стопорные кольца, а также упорные втулки.
    3. Снимите подшипник, проверьте, не люфтит ли он. Ремкомплект включает в себя новый подшипник, потому при удовлетворительном состоянии старого компонент лучше сразу поменять. Не зря же вы брались за столь сложный процесс, чтобы все сделать на 50%.
    4. Извлеките и осмотрите приводную шестерню. Далее вы сможете достать полностью саму рейку.
    5. Обязательно выполните замену втулки опорного вала, не забыв про резинки. Они также присутствуют в комплекте.
    6. Не торопитесь снимать резинки со втулки. Сперва вставьте элемент в картер, после чего ножницами или острым ножом можно срезать резинку.
    7. Наиболее сложным этапом считается замена игольчатого подшипника. Чтобы его снять, потребуется специальный ключ. Но можно обойтись без него. В этом случае вооружитесь сверлом на 1,5 миллиметра и дрелью. Сверлом выполните отверстие таким образом, чтобы ослабить торец подшипника. Пробоем выбейте старый подшип из картера.
    8. Перед установкой нового игольчатого подшипника не забудьте тщательно зачистить картер рулевой рейки от скопившегося мусора и стальной стружки после сверления.
    9. Сделанное отверстие оставлять нельзя. Чтобы его устранить, можете перемешать металлические опилки с суперклеем. Такая смесь быстро затвердеет и даст отличный результат.
    10. Обработайте смазкой буквально все, что только можно смазать в узле рулевой рейки. Специалисты советуют использовать Литол 24 или другие аналогичные по качеству консистентные смазки. Не лишним будет смазать ШРУСы.
    11. Выполните сборку узла, следуя в обратной последовательности проведенного демонтажа.

    Если нет ключа для снятия игольчатого

    Самостоятельный ремонт рулевой рейки позволяет существенно сэкономить на замене, плюс получить огромный опыт в выполнении далеко не самых простых работ, связанных с вашим ВАЗ 2109. Но можете поступить проще, не рискуя, обратившись к проверенному автосервису.

    Агрегат в тисках

    Проверка состояния

    Завершив ремонт, не стоит думать, что теперь рулевая рейка будет служить десятки тысяч километров и более не доставит вам хлопот. Как и за множеством других узлов, за состоянием рейки необходимо периодически следить.

    На что обращать внимание

    Ваши действия

    Крепежные гайки и болты

    Данные крепления по мере эксплуатации подвергаются вибрации после ремонта. Потому их рекомендуется проверять и подтягивать каждые 250-300 километров пробега

    Проверять его можно немного реже, примерно каждые 500-1000 километров, в зависимости от условий эксплуатации вашего автомобиля. Из-за разного качества, одни пыльники способны прослужить достаточно долго, а другие попросят замены уже через 10 тысяч километров. Выбор за вами, какие детали использовать

    За самой рейкой стоит следить постоянно. Прислушивайтесь к поведению рулевого механизма, обращайте внимание на указанные выше признаки неисправности. В рамках планового технического осмотра обязательно включайте в перечень мероприятий проверку рулевых реек

    Назвать ремонт сложным нельзя, но он занимает достаточно много времени. Плюс здесь крайне важно выполнять все операции максимально аккуратно и качественно. Иначе результат продлится не долго и вам вскоре вновь придется вмешиваться в конструкцию рулевого узла ВАЗ 2109

    Инструкция по замене рулевой рейки

    Приходилось ли вам слышать при движении по щебню или разбитой дороге стуки со стороны рулевого управления? Если да, то скорее всего причиной этому была рулевая рейка. Она расшатывается довольно быстро и на всех переднеприводных автомобилях, включая ВАЗ 2109-2108, ее приходится иногда подтягивать. Если же подтяжка не помогает, то можно произвести ремонт или замену. В данной статье я расскажу о втором варианте, то есть о полной замене данного механизма.

    Необходимый инструмент для работы

    Ниже будет приведен список инструментов, которые понадобятся для данного ремонта:

    • монтировка
    • молоток
    • головки торцевые на 10, 13 и 22
    • удлинители
    • воротки
    • трещоточные рукоятки

    Порядок снятия и установки рулевой рейки на ВАЗ 2109-2108

    Прежде, чем приступать к процедуре снятия рейки, первым делом нужно будет открутить несколько гаек крепления защиты, что наглядно продемонстрировано ниже на фото:

    Крепится она как сверху, так и снизу. После чего снимаем ее полностью, чтобы в дальнейшем она не мешалась при работе. Далее необходимо освободиться от рулевых тяг. Для этого откручиваем два болта крепления по центру рейки, как это представлено на картинке:

    После чего без особых проблем отсоединяем их и отводим в сторону:

    Далее необходимо открутить по две гайки крепления рейки хомутами по краям, как с одной, так и с другой стороны:

    И отводим рулевую рейку ВАЗ 2109-2108 в сторону:

    Для того, чтобы окончательно снять ее с автомобиля, необходимо открутить стяжной болт со стороны салона, который находится в самом низу рулевого вала:

    И после пробуем срывать рейку с вала, и если это сделать не удастся, можно снаружи поддеть монтировкой, после чего все должно сняться без проблем.

    В случае необходимости, покупаем новый механизм и производим замену. Цена новой рулевой на ВАЗ 2109-2108 составляет от 1600 до 2200 рублей в зависимости от производителя. Установку выполняем в обратном порядке, и после проведения данного ремонта необходимо проверить сход-развал передних колес. Конечно, если вы те снимали наконечники, то скорее всего это не понадобится, но все же обратите внимание на это внимание.

    Проводим ремонт рулевой рейки ваз 2108 самостоятельно

    Вид рулевой рейки ВАЗ 2108

    На ваз 2108 ремонт рулевой рейки доставляет много хлопот своему владельцу. Начинается все с дискомфорта, который владелец ощущает за рулем.
    После этого летания по станциям, на которых у вас найдут проблемы, о которых вы даже не подозревали, а может которых и вовсе нет. Эту работу можно выполнить своими руками и не прибегая к посторонней помощи.
    О чем речь и пойдет в этой статье.

    Когда рейка выходи со строя

    Чтобы вовремя сделать ремонт, надо выявить на начальной стадии неисправности, которые могут привести к непоправимым последствиям. И облегчат основную работу.
    Ведь если механизм несправен, тогда чем дальше, тем больше приходят в негодность детали, которые с ним взаимодействуют.

    Выявляем неполадку

    Для определения неисправности нужно знать, как они проявляются. Это можно увидеть по ряду симптомов.
    Итак:

    • Когда при движении вы слышите стук, который доносится, как правило, с правой стороны;
    • Наблюдается увеличение люфта руля. Это водитель сразу может ощутить по виляниям при скорости, причем они не так хорошо контролируются.
      А при прибытии на станцию выясняется, что и развал-схождение плохо делается;
    • Когда вы едите, чувствуете трудности с управлением, и туго идет руль. Его словно закусывает. Это тоже сигнал, чтобы проверит рейку;

    Все вышеперечисленные нюансы служат поводом для проведения осмотра и регулировки. Вполне вероятно потребуется и полная замена.

    Устройство механизма

    Прежде чем делать ремонт, надо знать устройство и принцип работы механизма. Иначе может ничего не получиться.
    Из отечественной классики Ваз 2108 отличается более простой и надежной системой рулевого управления.
    Давайте посмотрим, из чего состоит рулевая рейка:

    • Помещается в закрытом картере всего рулевого механизма;
    • Есть рулевая шестерня, которая соединяется эластичной муфтой с валом рулевым;
    • Движение рейки к рулевым тягам передает пластина соединительная;
    • Скобы для крепления.

    Это основные детали всего механизма. В общей сложности их порядка сорока. Но основные вы должны знать.
    Работа этого узла довольно проста. Вращение руля передает усилие на шестерню, которое осуществляется через эластичную муфту и вал.
    В свою очередь шестерня двигает рейку с помощью зубчатого соединения. Поворачиваются ступицы колес с помощью рулевых тяг на соединении шарнирном.

    Варианты исправления неполадок

    Прежде чем делать работу, следует знать и способы устранения неисправности.
    Их есть несколько:

    • Исправление путем регулировки, которая позволяет избавиться от люфта и поможет восстановить работоспособность механизма на определенный промежуток времени;
    • Приобрести ремкомплект и провести замену. Это следует сделать, когда сильно изношен вал и простая регулировка не может помочь справится с этим;
    • Полная замена узла, которая делается, как правило, когда нарушается целостность всего корпуса.

    Ремонт рейки

    В ваз 2108 ремонт, рулевая рейка может быть сделана своими силами. Для этого сначала следует подготовить инструмент и нужные материалы, который потребуется во время работы.

    Инструменты и материалы

    Кое что может быт и в гараже, но некоторые вещи при деется и докупить:

    • Хомуты пластиковые 200/4;
    • Для протирки деталей нам понадобится уайт-спирит;
    • Для смазки подшипников потребуется смазка;
    • Ветошь, только не стоит брать с ворсом. Он может только навредить при работе;
    • Как называется в народе WD-шка. Это воющее в некоторых случаях незаменимая жидкость которая поможет снять детали поврежденные коррозией и накипью;
    • Так же купите банку мовили.

    Теперь пройдемся по инструменту.
    Пожалуй такой набор есть у каждого автолюбителя:

    • Торцовые головки в наборе;
    • Ручка, которая удлиняет головки, желательно с трещеткой;
    • Не у всех есть, но надо, это съемник, который позволит снять наконечники;
    • Потребуется спец-ключ для гаек подшипника, он изготовлен в виде восьмигранника.

    Внимание: Перед тем как приступить к работе, все соединения стоит обработать жидкостью WD. Пролить надо пару раз через час после обработки первого. После этого можно не бояться, что гайки не будут откручиваться.

    Правила проведения ремонта

    Когда все подготовлено, закуплен материал и инструмент, можно приступать к работе. Самое главное здесь не торопиться, делать все осознанно и аккуратно.

    • Для начала устанавливаем под колеса упоры. Поднимаем и фиксируем ручной тормоз;
    • Блокируем руль. Обесточиваем аккумулятор;
    • Домкратом автомобиль и снимаем колеса. Но для этого варианта лучше просто поставить машину на опоры. Если конечно есть возможность;
    • Ослабляем и откручиваем гайки наконечников, вытаскиваем пальцы из рычагов стоек. В этом случае нам пригодится съемник.
      Прикладываем его и до упора закручиваем винт, после этого бьем молотком по рычагу. Делаем это умеренно, нам не надо поломать, следует починить.
      Когда наносим удары, ключом держим винт съемника;

    При помощи ключа на 13 освобождаем рулевой механизм

    • Откручиваем гайки хомутов. Мы и отключили аккумулятор, чтобы не попасть на плюсовой провод;
    • В салоне есть болт, который держит левый вал, откручиваем и его. Он находится у пола;
    • Тянем рейку на себя, и одновременно перемешаем ее, делаем колебательные движения. Дело в том. что тяжело будет отделяться хвостовик шестеренки.
      Но следует набраться терпения и сделать это. После отсоединения, рейка свободно вытаскивается через правую дырку;
    • Зажимаем элемент в тисках и чистим при помощи щетки по металлу. После этого смачиваем ветошь в уайт-спирите и протираем;
    • После полной очистки поверхности откручиваем болты, которые крепят «усы». Теперь мы можем проверить и состояние сайленблоков.
      Сразу смотрим наличие механических повреждений и люфта. Если это есть, тогда требуется их замена;
    • Снимаем усы, для этого отгибаем пластину при помощи зубила и полностью откручиваем болты;
    • Снимаем язычки с концов рейки, снимаем чехол. Снимаем резинки с вала. Чехол придется точно выбросить, это не та деталь, которая применяется дважды.
      Остальные детали тщательно промываем и высушиваем, не стоит ложить их на солнце;
    • Снимаем стопорную шайбу подшипника при помощи отвертки. Для съема гайки надо применит специальный ключ;
    • На губки тисов ложим прокладки и зажимаем шлицевой вал. Не сильно, а аккуратно постукиваем молотком и снимаем подшипник, после этого вал и шестерни;

    Снять подшипник поможет двухлапый съемник

    • Опять моем все снятые детали в уайт-спирите. Родной подшипник не стандартный и его довольно сложно приобрести, поэтому его тоже моем.
      Он довольно редко выходит из строя, поэтому снимаем его аккуратно;
    • Вытаскиваем зубчатую рейку из корпуса, освобождаем гайку зажимную. Промываем ее,высушиваем;
    • Вытаскиваем вставку из пластика через щель. Она довольно сложно снимается, но не стоит волноваться, можно найти замену в ремкомплекте.
      Вытаскиваем упор и делаем замену уплотнительного кольца;
    • Теперь осматриваем усы. Вид наконечников должен быть нормальным, без внешних повреждений.
      Обратите внимание, движение должно выполняться без люфта. Если он есть, тогда следует произвести замену.
      При проведении которой следует соблюдать длину рычага. Промовильте резьбу, это предохранит от образования коррозии;
    • Делаем осмотр шарниров. На вид не должно быть механических повреждений, если они есть, тогда выполните замену;
    • Пластиковую втулку ставим новую, направляем отверстиями в корпус. Делаем обрезку резинки;
    • Со стороны шестерни надо вставить рейку. При этом следует выдержат расстояние от корпуса и до торца, оно должно быт порядка 28мм. Сама рейка не может выступать наружу;
    • Теперь нам надо запрессовать шестерню и подшипник, и при чем сделать это до упора. Для этого вал вместе с корпусом надо зажать в тисах. Только давит надо с чувством, а не со все силы;
    • Вставляем упор. Гайку. Пружину;
    • Надо вставить новое кольцо из резины со стороны вала. Это тоже можно найти в ремкомплекте. Закручиваем еще одну гайку. Совмещаем метки и надеваем контровочную шайбу, крышку;
    • Теперь одеваем кольцо резиновое и чехол. На чехле затягиваем хомуты;

    Установка чехла и закрепление его хомутом

    • Делаем установку усов. Надеваем шайбы на шарнирах. Необходимо чтобы с обеих сторон чехла была шайба;
    • Устанавливаем пластину после этого контрпластину, заворачиваем плотно болты. Делаем подгиб стопорной пластины. И устанавливаем заглушки из резины.

    • Теперь, для того чтобы установит рейку на место, нам надо чтобы вал попал в отверстие в кузове. Накидываем хомуты, одеваем шайбы, наживляем гайки;
    • Для выполнения дальнейшей работы лучше конечно прибегнуть к помощи. Нам понадобиться совместить концы вала рулевого ( со стороны салона), соединить и совместить с валом шестерни.
      Надо чтобы болт муфты попал в нужное место на валу;
    • Как мы наживили все детали, нам надо наживит муфту. Для этого надо постукивать молотком по поверхности муфты, и постепенно подавать ее глубже.
      О правильности установки может просигнализировать сигнал, который работает. Муфта будет работать, когда будет слышен сигнал;
    • Вставляем болт в ушко муфты и зажимаем его достаточно сильно;
    • Затягиваем контргайки на хомутах. Шпильки перед установкой обработайте мовилью;
    • Соединяем рычаги стоек с наконечниками рулевыми. Затягиваем гайки;
    • Выполняем подключение аккумулятора, крепим тормоза и проверяем их работу. Делаем регулировку развала и схождения.
      Для всей работы потребуется не так много времени, около 4-5 часов. Цена запчастей окупится. Все можно видеть на фото и видео нашего сайта.

    Внимание: Если вам требуется поменять просто пыльник, тогда такого объема работ можно не делать. Для этого не нужно снимать весь рулевой механизм полностью.

    Проверяем и регулируем выполненную работу

    Когда в ваз 2108 рулевая рейка ремонт выполнен и все стоит на своих местах, следует провести и регулировку оборудования.
    Итак:

    • При проверке не допускается вертикальный люфт в рулевых тягах;
    • Люфт должен быть отрегулирован на рулевом колесе, и соответствовать порядка 15-ти градусов;
    • Ход руля должен быть легкий. Не должно быть никаких закусываний. Количество витков в разные стороны должно быть равным;
    • После поворота руля, он должен сам возвращаться в прежнее положение без посторонней помощи;
    • Следующая регулировка должна делается после 500-700 км пробега. Но если проблемы возникают раньше, тогда не следует затягивать.

    Проверяем зазор между упором рейки и гайкой

    Вот и была выполнена серьезная работа. Зато теперь вы уверенны в работе рулевого управления своего автомобиля.
    Иногда бывает сложно снять отдельные детали, но не следует опускать рук. С новыми попытками вы неуклонно приближаетесь к нужному результату.

    Ремонт рулевой рейки Ваз 2109 своими руками, с заменой пыльника, снятием и разборкой, как подтянуть » АвтоНоватор

    Принцип действия и устройство рулевой рейки

    Рулевая стойка в автомобиле ВАЗ 2109 имеет простую конструкцию, включающую в себя:

    • зубчатую рейку с двумя резьбовыми отверстиями для крепления внутренних наконечников тяг;
    • приводную шестерёнку со шлицевым валом для соединения с рулевой муфтой;
    • опорные полукольца, создающие плавное скольжение;
    • механизм упора, регулирующий необходимый конструктивный зазор зубчатой пары;
    • картер, в который детали собираются и неподвижно крепятся к корпусу автомобиля;
    • элементы уплотнения и защиты от пыли и грязи.

    Схема рулевой рейки ВАЗ 2109

    Снятие и разборка рулевой рейки в автомобиле ВАЗ 2109

    Для проведения ремонтных работ следует приобрести ремонтный комплект, который в зависимости от вида неисправностей рулевой стойки может быть неполным или полным. Неполный ремкомплект включает в себя детали, одноразовые хомуты и резиновые изделия, требующие периодической замены.

    Ремонтный комплект рулевой рейки ВАЗ 2108, 2109

    При поломке или износе зубьев и шлифованной поверхности нужно будет приобрести полный ремкомплект, в который могут входить все детали, начиная с зубчатой пары, игольчатого и шарикового подшипника, заканчивая прижимной пружиной. В такой ремонтный комплект не входит только картер.

    Также потребуется стандартный набор инструментов и ряд специальных приспособлений и инструментов:

    • внутренний восьмигранник 24 мм с отверстием посередине диаметром 18,5 мм;
    • восьмигранник 17 мм;
    • выжимной съёмник шаровой опоры;
    • съёмник для шарикового подшипника;
    • ключ для снятия игольчатого подшипника;
    • острогубцы для снятия стопорного кольца подшипника;
    • слесарные тиски;
    • смазка «Фиол-1», «Литол-24» или аналогичные смазочные материалы, которые не будут терять свою текучесть при низких температурах.

    Для снятия рулевой рейки автомобиль ВАЗ 2109 нужно поставить над смотровой ямой для обеспечения свободного доступа к передним колёсам и подкапотному пространству.

    Затем следует затянуть ручной тормоз, упереть задние колёса, а передние поставить прямо. Домкратом приподнять передние колёса до провисания и подставить под них опоры. После этого открутить гайки крепления и снять правое колесо.

    Для обеспечения доступа через моторный отсек следует снять воздушный фильтр и отсоединить аккумулятор. Все снимаемые детали и крепёж нужно складывать в специально подготовленную тару. Это обеспечит сохранность деталей и упростит процесс сборки.

    Этапы демонтажа рулевой стойки:

    1. Внутри салона между педалями шарнирной головкой открутить на два оборота стопорный болт, который стягивает рулевую муфту на шлицевом хвостовике зубчатого вала. Если муфта не разожмётся, можно с помощью слабого постукивания молотком освободить шлицы;
    2. Снять наконечники рулевых тяг, выпрямляя плоскогубцами загнутый конец шплинтов наконечников. Шплинты вытаскиваются накидным ключом 19 мм. После чего скручиваются гайки и съёмником выжимаются шаровые опоры из поворотных рычагов стоек подвески;
    3. Через моторный отсек снимается защитный кожух, прикреплённый трёмя гайками с шайбами и граверами. Головкой 13 мм откручивают две самостопорящиеся гайки, которые удерживают скобу крепления картера рулевой рейки к автомобильному корпусу;
    4. Картер через алюминиевые пластины нужно зажать в слесарных тисках;
    5. Зубилом и молотком отогнуть углы стопорной пластины, защищающей от самопроизвольного откручивания болтов крепления внутренних наконечников рулевых тяг;
    6. Головкой 22 мм открутить болты, снять стопорную и соединительную планки, отсоединить обе тяги;
    7. Снять резиновую опору, распорное кольцо с одной стороны, а с другой отсоединить резиновый колпачок и разъёмную опору, вытащить отверткой резиновый пыльник, защищающий вал шестерни;
    8. Кусачками срезать два пластиковых хомута и снять защитный чехол.

    После разборки следует произвести осмотр резиновых элементов для выявления их степени износа. При отсутствии повреждений и изнашивания их можно использовать снова при сборке. Старые детали следует заменить на новые.

    После этого можно разбирать механизм упора рулевой рейки:

    1. Восьмигранным ключом 17 мм выкрутить гайку упора, регулирующую зазор зубчатой пары, потом при сборке её следует затянуть так, чтобы оставался гарантированный зазор порядка 0,12 мм;
    2. Отвёрткой вынуть стопорное и уплотнительное кольца, пружину, прижимающую через упор зубчатую рейку к шестерне и компенсирующую появление большего зазора. Упор вынимается при переворачивании картер отверстием вниз, если он не выпадет, нужно постучать картером по деревянной колодке, зажатой в тисках.

    Для разборки приводной шестерни картер снова зажать в тисках, вынув из него стопорную шайбу восьмигранной головкой 24 мм открутить гайку подшипника.

    Рожковый ключ 14 мм нужно вставить в пазы на шлицевом хвостовике, подобрав удобную по высоте опору, затем, ключом, как рычагом, приводную шестерню вытащить вместе с подшипником. После этого можно демонтировать зубчатую рейку.

    При разборке шестерни острогубцами разжать и снять стопорное кольцо, и съёмником вытолкнуть валик из подшипника.

    Если нет съёмника, валик шестерней вниз вставить в тиски с небольшим зазором, подшипник при этом должен опираться на щеки тисков. Легким постукиванием по торцу выбить валик из подшипника.

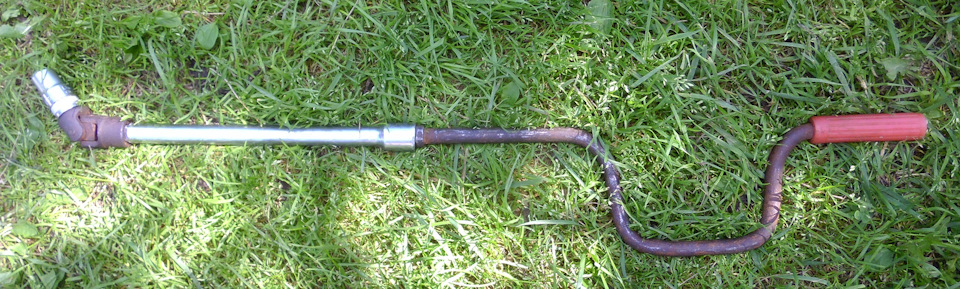

    Восьмигранный ключ для разборки механизма упора

    Если нет ключа для вынимания игольчатого подшипника и не получается вытянуть его крючком, нужно сверлом с сечением 1,2 — 2,0 мм сделать отверстие в картере напротив торца подшипника и вытолкнуть подшипник обычным гвоздем. После сборки следует залить отверстие эпоксидным клеем или заделать холодной сваркой.

    Если износ рабочей части рулевой рейки небольшой, то её можно немного подтянуть без полной разборки, увеличив её эксплуатационный срок еще на несколько десятков тысяч километров.

    Гайка размером 17 мм, которую необходимо подтянуть, крепит рулевой вал к рейке, для подтягивания гайки нужно использовать специальный ключ соответственного размера. Процесс регулировки рейки выглядит следующим образом:

    1. Установите автомобиль над смотровой ямой или на эстакаде для удобного доступа к рулевому механизму;
    2. Снять защиту картера;
    3. Очистите рейку от грязи;
    4. Найти гайку, отвечающую за регулировку механизма;
    5. Подтянуть гайку;
    6. Проверить силу сопротивления с помощью поворота рулевого колеса и при необходимости подтянуть гайку сильнее;
    7. Настроить оптимальное усилие на рулевом колесе.

    Подтягивание без полной разборки позволит устранить постукивания и убрать небольшой люфт. При сильно изношенных деталях рулевой рейки потребуется произвести полную разборку и купить полный ремкомплект для замены изношенных деталей этого узла.

    Если подобные процедуры не повлияли на негативный эффект постукивания рулевой рейки, придется продвинуться дальше и проверить рулевые наконечники и тяги. Часто стук возникает именно в этих частях механизма.

    Причиной стука могут быть также наконечники и рулевая тяга. В этом случае нужно будет затянуть полностью крепления тяг и наконечников для исключения люфта.

    Затягивание наконечников должно проводиться с учетом следующих особенностей:

    • Крепкой фиксации всего механизма, для предотвращения смещения развал-схождения;
    • При затягивании до упора нельзя перетягивать;
    • После болтов наконечников провести проверку развала-схождения;
    • Если стук остался, значит проблема во внутренней части рейки, или в рулевых тягах.

    Также следует каждые 500 — 1000 км проверять состояние пыльников рулевой рейки, с учетом условий эксплуатации авто. Замену пыльника на российском автомобиле приходится производить чаще чем на иномарках.

    Ремонт рулевой рейки ваз 2109

    Каждый узел и агрегат автомобиля требует к себе внимательного отношения и своевременного обслуживания. Мелочей здесь быть не может, потому как даже самый маленький шплинт с незначительной трещиной может привести к большим неприятностям. Рулевой механизм по умолчанию должен обслуживаться и диагностироваться в первую очередь – это безопасность на дороге, пренебрежение которой может привести к очень нежелательным последствиям.

    Значение рейки в ВАЗ 2109

    Рулевая рейка в переднеприводных автомобилях – ВАЗ 2108, 2109, 2111 и им подобным, несет на себе ответственность за работу всего рулевого механизма. Игнорирование симптомов проблем, которые могут возникнуть с ее техническим состоянием может привести к нежелательным последствиям вплоть до заклинивания механизма, что в потоке транспорта не самый приятный сюрприз. Поэтому ремонт рулевой рейки ВАЗ 2109 и других переднеприводных легковушек не должен быть неожиданным для водителя.

    Признаки неисправности рулевой рейки

    С помощью рулевой рейки в переднеприводных автомобилях большинства производителей, включая отечественных, вращательное движение рулевого колеса с помощью зубчато-реечного механизма передается на поворотные рычаги, поворачивающие передние колеса посредством рулевых тяг. Как это работает можно увидеть на рисунке, приведенном ниже.

    Диагностику и ремонт рулевой рейки ВАЗ 2109 необходимо проводить в том случае, если стали заметны следующие симптомы:

    • Скрежет при повороте руля в области рейки;
    • Течь смазки из уплотнителей;
    • Периодическое заедание руля;
    • Усиленный люфт рулевого механизма.

    Каждый из этих симптомов нуждается в проверке, но при подтверждении хотя бы одного из них, первое, что придется сделать, это демонтировать рулевую рейку для разборки и дефектации.

    Снятие рулевой рейки

    Демонтаж рейки – процесс длительный, так как связан с предварительной разборкой многих узлов. Мы не претендуем на представление оптимального способа ее снятия, но для примера рассмотрим следующий порядок действий при необходимости снабжая его пояснительными картинками:

    1. Подвешиваем передок автомобиля с помощью домкрата так, чтобы можно было снять колеса. Не забудьте о противооткатных башмаках.
    2. Обеспечиваем полный доступ к рулевой рейке путем отсоединения адсорбера газов, проводов и отвода их в сторону. После этого можно откручивать болт из шлицевого соединения, предварительно выровняв колеса рулем. Болт находится в районе педального узла, и для его выкручивания используем накидной ключ или карданную головку.
    3. Очищаем гайки крепления рулевых тяг от грязи и расшплинтовываем их круглогубцами. Накидным ключом отвинчиваем гайки. Для отсоединения тяг нам необходим съемник, который устанавливаем так, как показано на фото. Затем откручиваем тяги от картера рейки. Но лучше снять картер вместе с тягами – в тисках их проще будет снять.
    4. Освободив рулевую рейку, вынимаем ее через колесную нишу, чистим, моем и зажимаем в тисках.

    Разборка и дефектация рулевой рейки

    Рейка у нас в руках, теперь можем проводить полную разборку и выявление неисправностей с заменой деталей. Мы бы рекомендовали приобрести ремонтный комплект, в который входят все подлежащие замене детали. Раз уж рейка снята, то целесообразно будет перебрать ее полностью.

    Теперь разбираем полностью рулевую рейку, стараясь ничего не потерять, там есть много мелких деталей. Для начала снимем пыльники, упоры и торцевые колпачки. После этого восьмигранником, как показано на фото, откручиваем резьбовые пробки и вынимаем пружину, упорные втулки и стопорные кольца.

    Затем снимаем подшипник и внимательно осматриваем его на предмет люфтов. В ремкомплекте должен быть сменный, потому, даже если наш подшипник в нормальном состоянии, лучше установить новый. Вынимаем и осматриваем приводную шестерню, а она уже позволит нам вынуть саму рейку полностью.

    Дальше будет немного сложнее. Теперь нужно заменить втулку опорного вала и резинки, которые должны быть в ремкомплекте. Вот так они выглядят. Старая и новая.


    Не снимая резинки со втулки нужно поставит ее в картер, а только потом срезать резинки острым ножом.

    Но это не самая большая проблема. Дальше мы будем менять игольчатый подшипник. Для его демонтажа необходим специальный ключ, который есть не у всех. Поэтому будем обходиться без него. Нам понадобится дрель и сверло на 1,5 мм. Этим сверлом мы высверлим отверстие так, чтобы ослабить торец подшипника. Теперь несложно с помощью пробоя выбить старый подшипник из картера. Выглядит это таким образом.

    Перед тем, как запрессовывать новый игольчатый подшипник, обязательно тщательно промоем весь картер рулевой рейки – там может остаться стружка и мусор после сверления. Отверстие, которое мы сверлили, так оставлять нельзя и его необходимо ликвидировать. Самый простой способ – смесь суперклея с металлическими опилками. Смесь твердеет очень быстро и это ненамного продлит ремонт.

    Теперь необходимо смазать все, что смазывается. Для этого используют Литол-24 в любой упаковке или любую другую консистентную смазку. Подойдет также смазка для ШРУСов. Теперь можно собирать все в обратном порядке и устанавливать рейку на автомобиль.

    Добавить больше нечего – самостоятельной переборкой рулевой рейки мы сэкономили немало денег и научились это делать своими руками, что еще дороже денег.

    Ремкомплект для рейки ВАЗ 2109

    Не помешает ознакомиться с ремкомплектами, которые продают в автомагазинах. Они могут быть как полными, так и неполными. В полный ремкомплект должны входить:

    • Подшипник игольчатый;
    • Подшипник опорный;
    • Стопорные кольца;
    • Опорная втулка из пластика;
    • Две уплотнительных резинки для втулки;
    • Пружина;
    • Набор прокладок;
    • Кожух пыльника;
    • Рейка;
    • Приводная шестерня;
    • Комплект стяжек для пыльников.

    В укороченном наборе нет самой рейки и шестерни, но полный комплект может понадобиться крайне редко. Только при капитальном ремонте рейки.

    После ремонта не забудьте через каждых 200-300 км протягивать несколько раз болты и гайки крепления – при вибрации они могут ослабляться. В процессе эксплуатации автомобиля также не забывайте посматривать за пыльниками рейки. Они могут быть разного качества, потому не удивительно, если они попросят замены через 10-15 тысяч километров.

    В целом, ремонт рулевой рейки процесс несложный, но длительный, поэтому нужно стараться все операции по ремонту выполнять максимально качественно. И тогда вы надолго забудете о стуках в рулевом управлении и люфте руля.

    0 0 голоса
    Рейтинг статьи
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
