Доброго времени суток! Тут не будет описания самого ремонта QR25DE (не своими руками я его делал), но зато постараюсь привести весь перечень запчастей, необходимых для ремонта двигателя, с указанием стоимости на начало 2019 года.

С чего всё началось : в начале января, подъезжая к дому, из под капота начал раздаваться жуткий свист от приводного ремня. Дотянул до парковки, пока открывал капот — двигатель заглох. Завести не удавалось, стартер не крутил двигатель. Как выяснилось позже, при ремонте — разрушился подшипник обводного ролика, его заклинило поэтому и не давало прокрутить двигатель. Утащив машину эвакуатором в гараж знакомому мотористу, было принято решение по мимо замены ролика производить капитальный ремонт двигателя, так как 1 литр масла на 1800 км – многовато!

Дефектовка выявила следующее:
1. Износ стенок цилиндра на 0,1мм, эллипсность

2. Залегшие маслосъёмные кольца
3. Слезшая краска поддона (неудачная раскоксовка прошлого владельца, которая скорее всего и привела к быстрому износу двигателя).

4. Растянутая цепь ГРМ.

Для ремонта двигателя из запчастей было приобретено следующее:

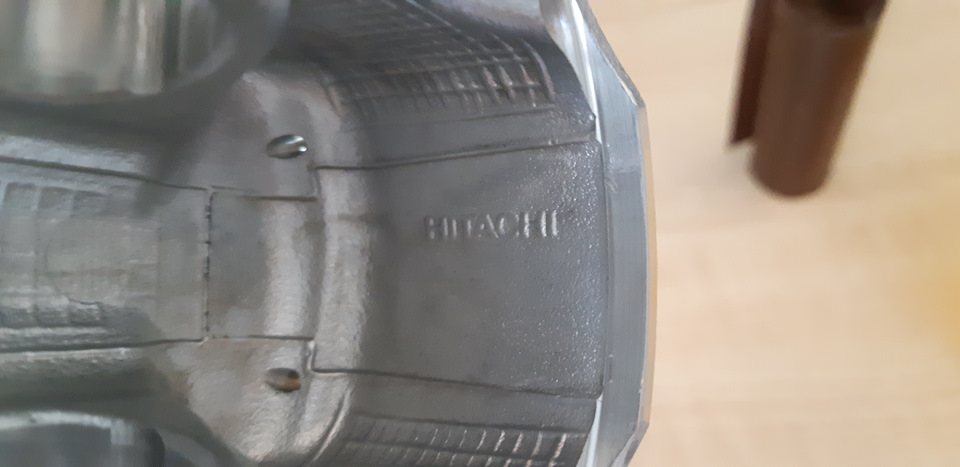

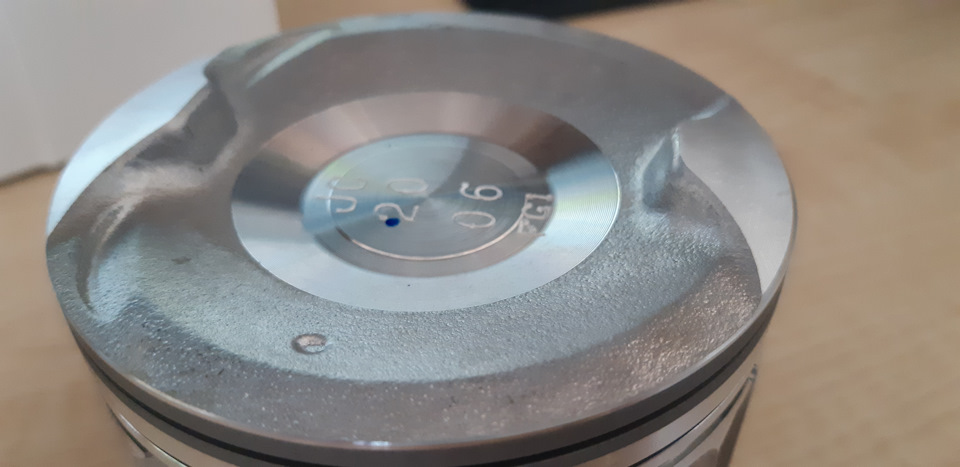

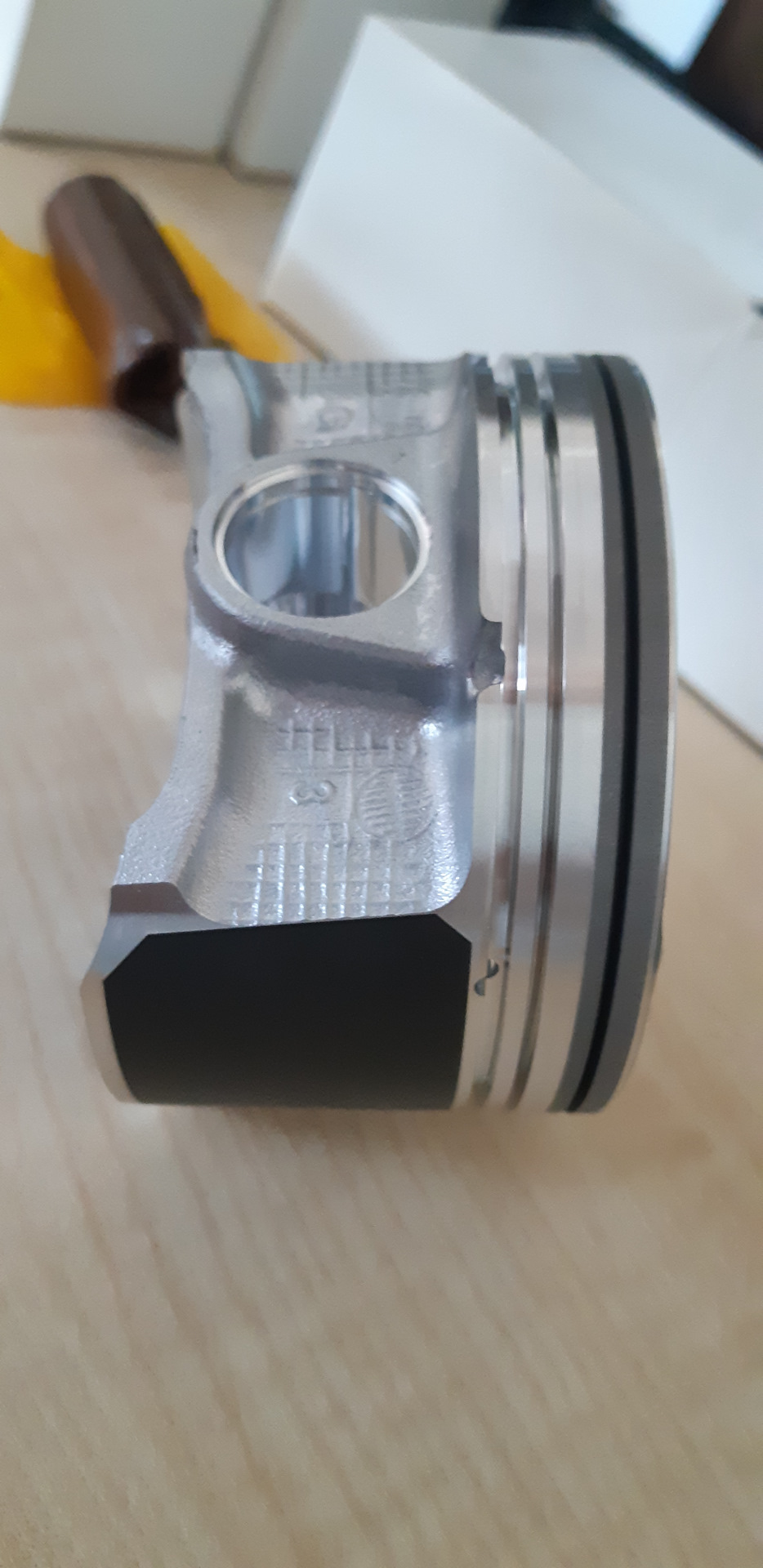

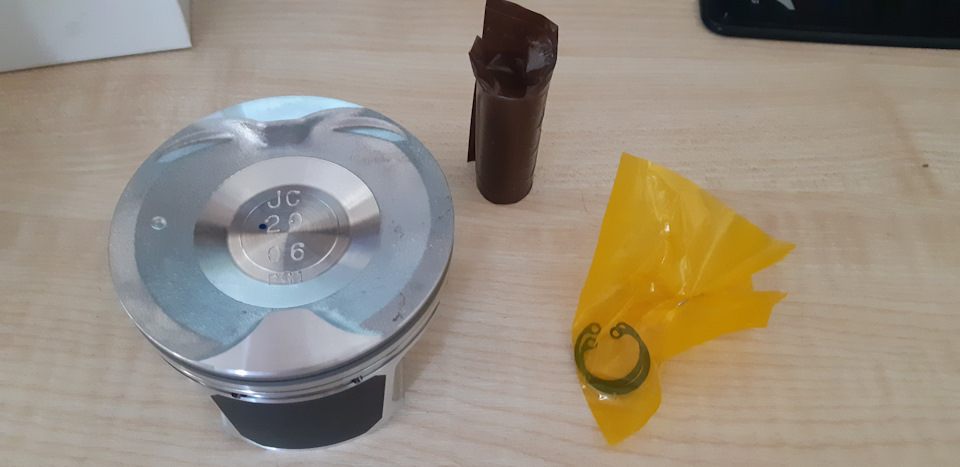

1. Комплект поршней ремонтного размера 0,2 мм A2010-JG39C — 16 248 руб.
Изначально заказывал A2010-JG39A, так как по каталогу для X-Trail T31 2007 года (искал по вину) в ремонтном размере были только они, но пришли A2010-JG39C. В каталоге для X-Trail T31 2014 год в ремонтном размере указаны A2010-JG39C. Последняя буква указывает на модификацию детали. Подошли. Заменителей по поршням ремонтного размера НЕТ! Только оригинал, только поштучно, только хардкор. К примеру, комплект TEIKIN 44349STD стандартного размера вышел бы гораздо дешевле.

2. Вкладыши коренные (стандартные размер) A2208-JA00A – 2 370 руб.

3. Вкладыши шатунные TAIHO R1052A 025 – 800 руб.

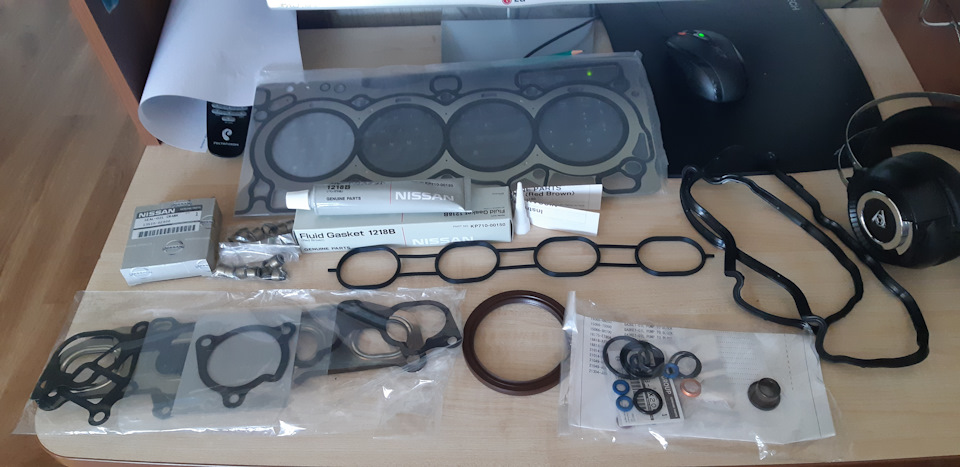

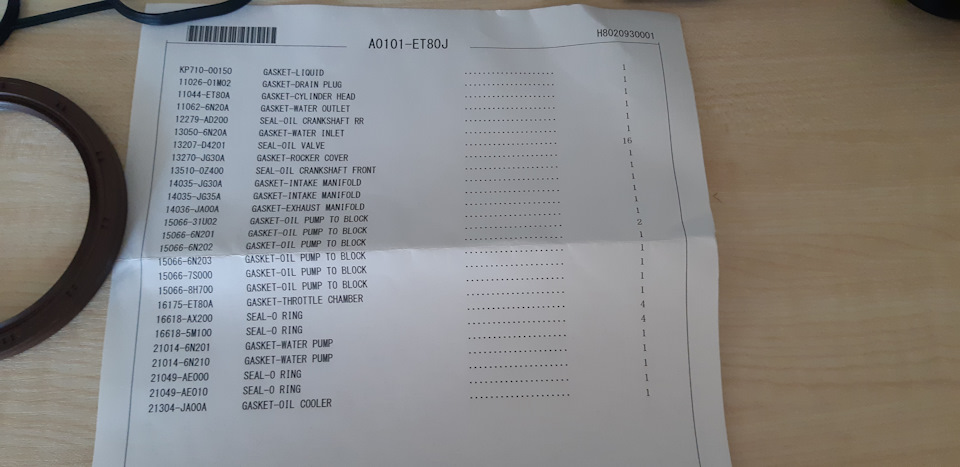

4. Набор прокладок для двигателя A0AMAET80J – 8 111 руб.

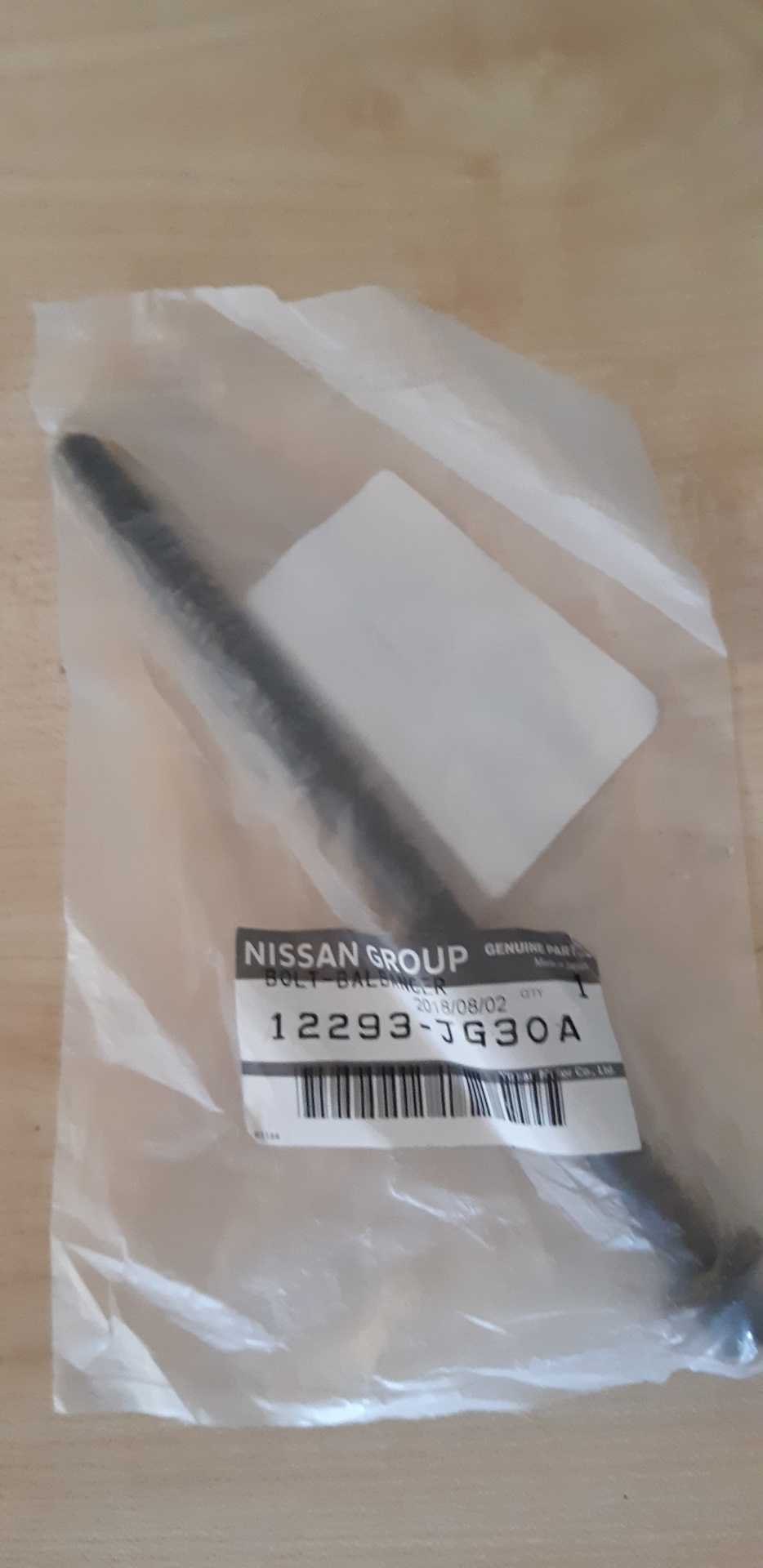

5. Болт крепления корпуса балансировочных валов (длинный) 12293-JG30A – 566 руб.
Балансировочные валы крепят несколько длинных (12293-JG30A) и коротких (12293-JA02A) болтов, при разборе обломило длинный.

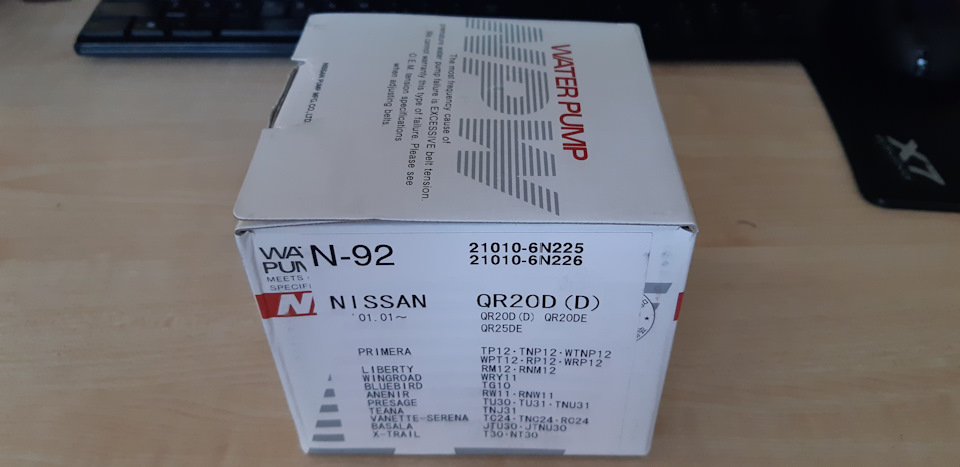

6. Помпа N92 – 2174 руб.

7. Подшипник обводного ролика 63012RSRC3 – 304 руб.
Как выяснилось заменить подшипник дешевле, чем поменять обводной ролик в сборе.
Подшипник ролика натяжителя 62032RSRC3 – 120 руб.

Рекомендую прочесть про замену подшипников роликов у sibers42rus тут
8. Заодно меняем сальник гидромуфты 31375-1XF00 — 477 руб. и уплотнительное кольцо за ним 31526-8E007 — 315 руб., чтобы два раза не лезть — профилактика.
9. Кольца поршневые ремонтного размера 12035-JG30A — 3990 руб.

10. По ГРМ менялось следующее:
— Шестерня коленвала 13021-EA00A — 2408 руб.
— Цепь балансирного вала 15041-1JB0A — 1770 руб.

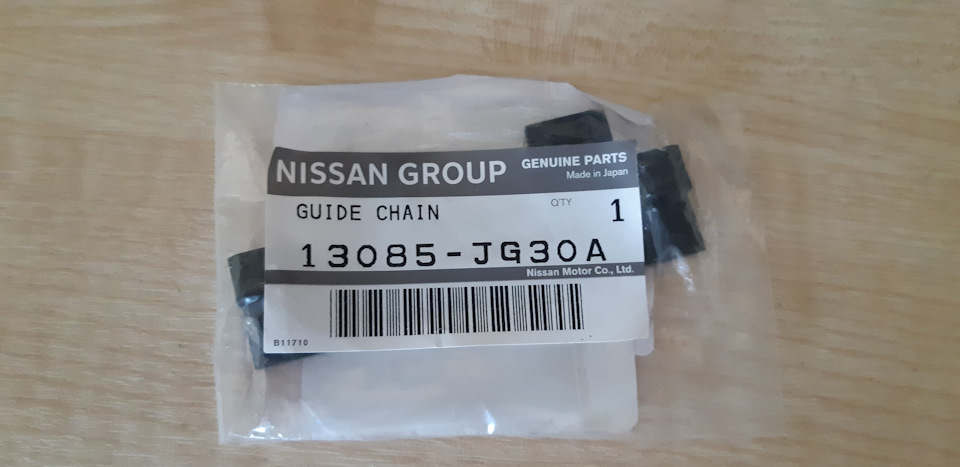

— Успокоитель цепи 13085JG30A — 435 руб.

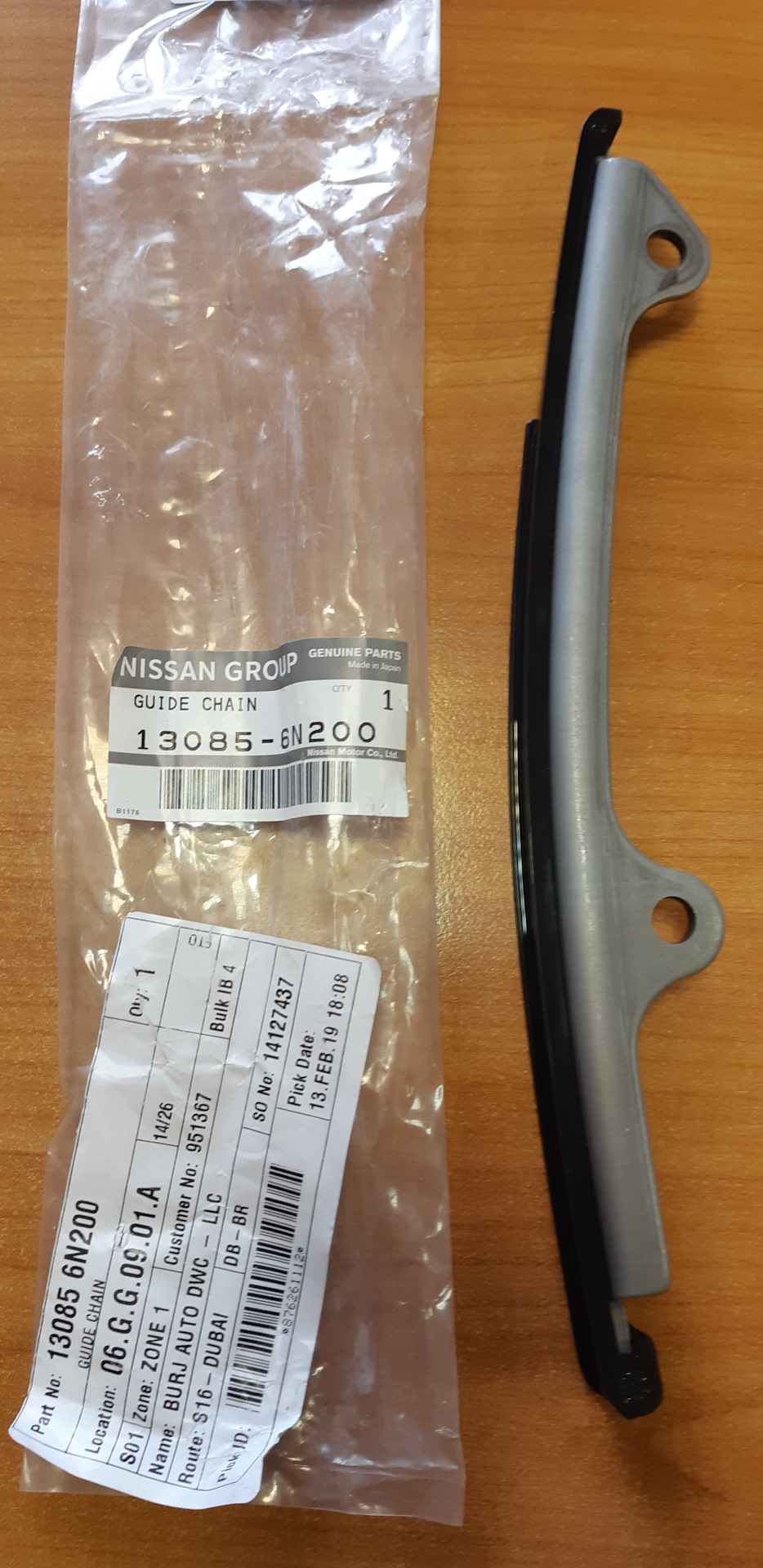

— Направляющая цепи 130856N200 — 805 руб.

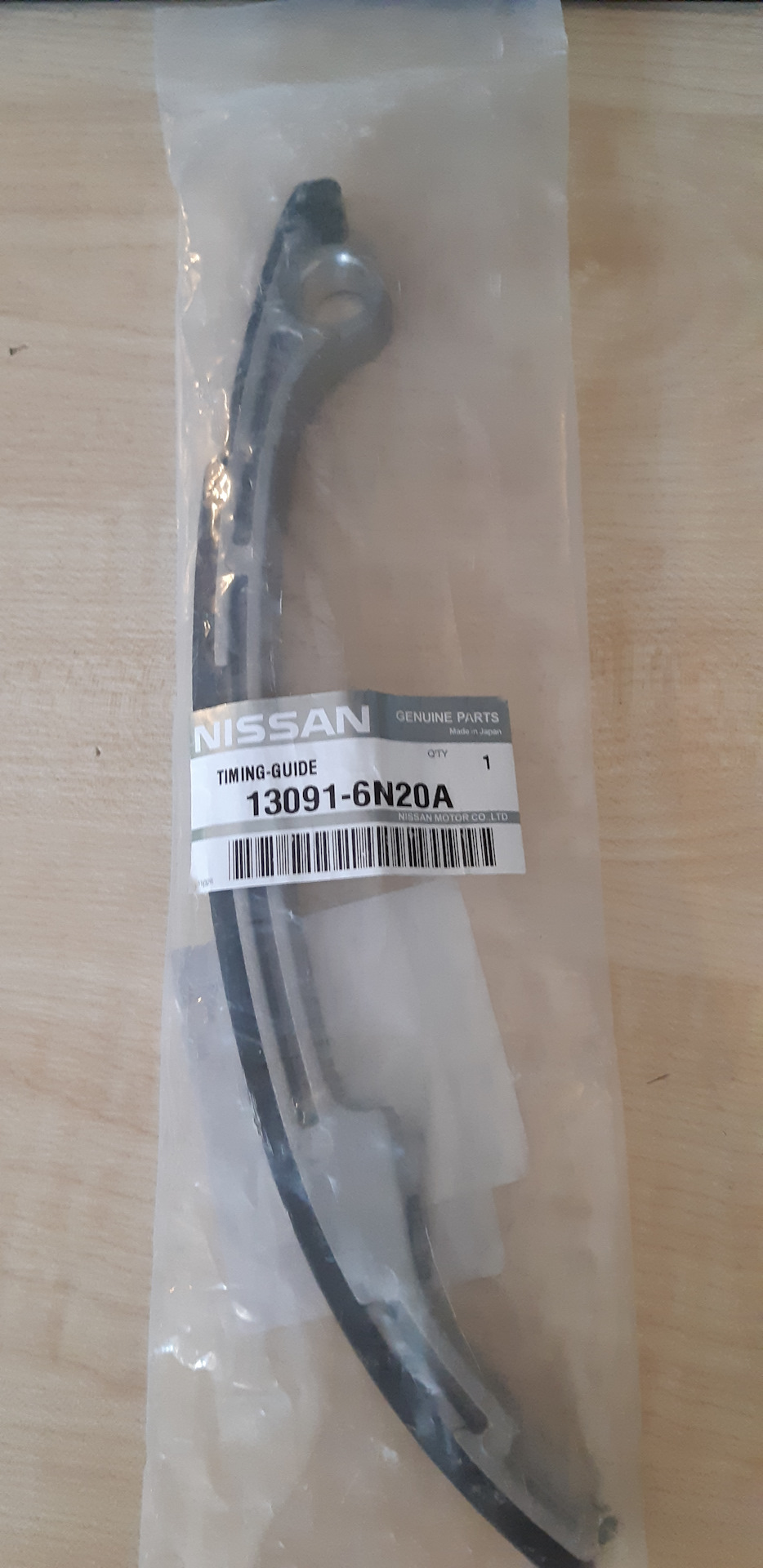

— Успокоитель цепи 130916N20A — 1170 руб.
— Шкив распредвала 130246N211 — 2220 руб.

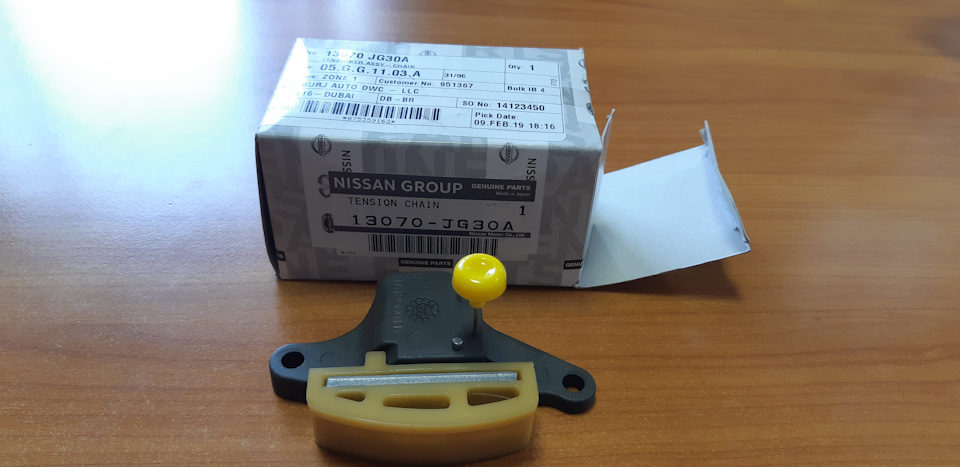

— Натяжитель цепи 13070JG30A — 1560 руб.

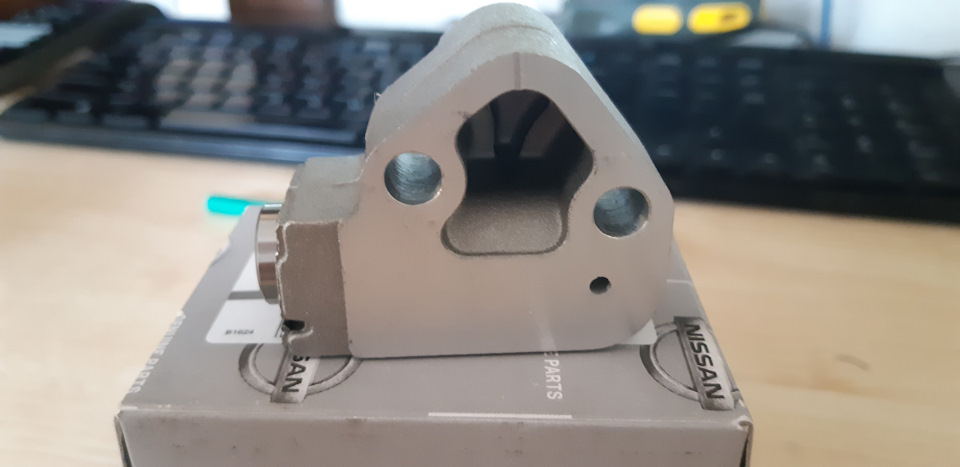

— Натяжитель цепи 130706N21A — 1835 руб.

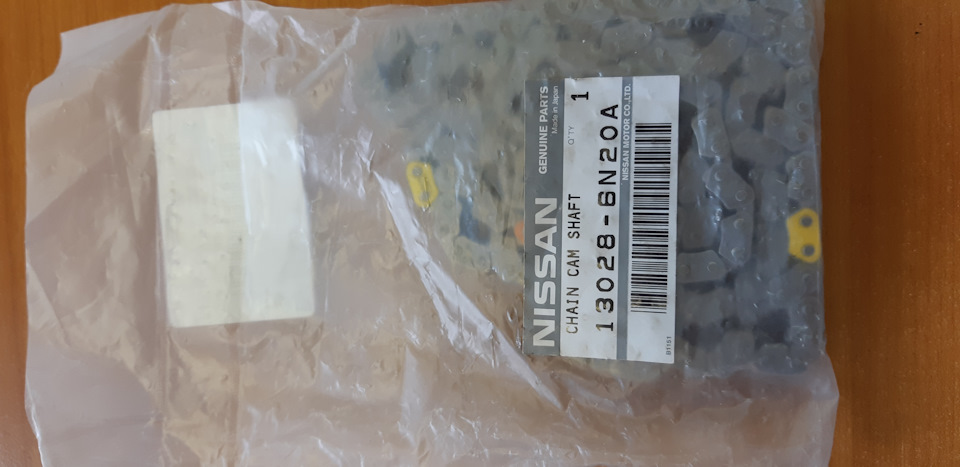

— Цепь ГРМ 130286N20A — 2275 руб.

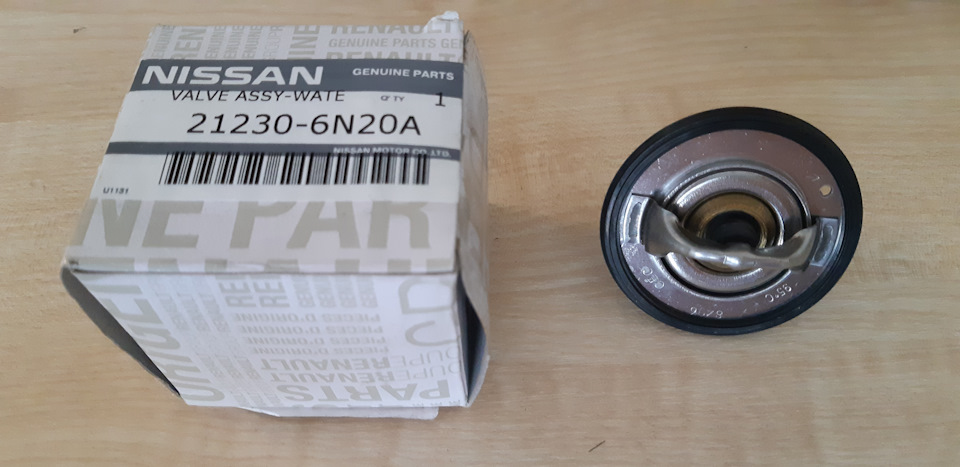

11. Термостат головки блока (95 С) 212306N20A — 1 155 руб.

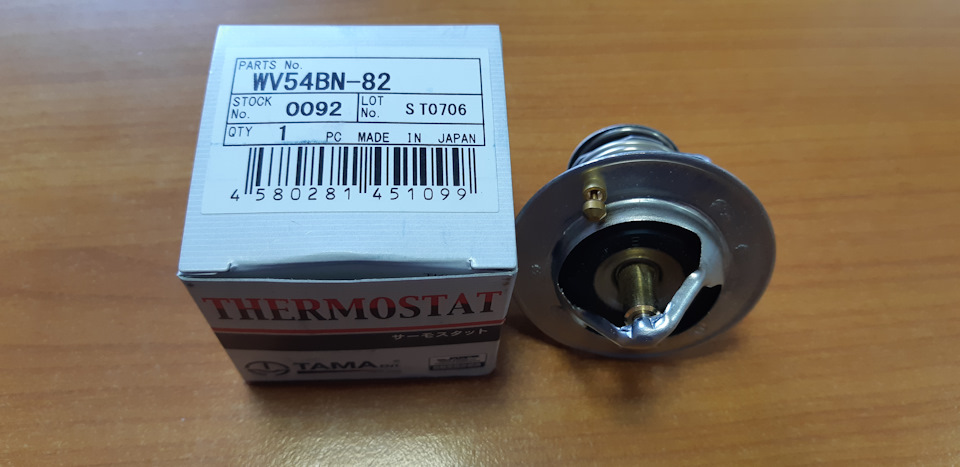

Термостат TAMA (82 C) WV54BN82 — 500 руб.

12. Масло Mobil Super 3000 FE 5W-30 5л в розлив — 2 200 руб.
После обкатки залью Mobil X1 5W-30. (значительно дороже).
13. Фильтр масляный — 250 руб.

Кроме указанного при ремонте двигателя замене были преданы:

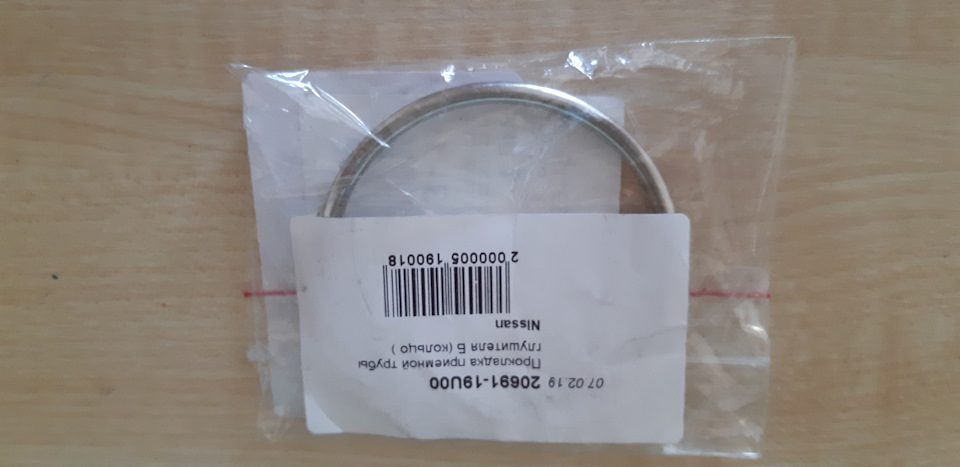

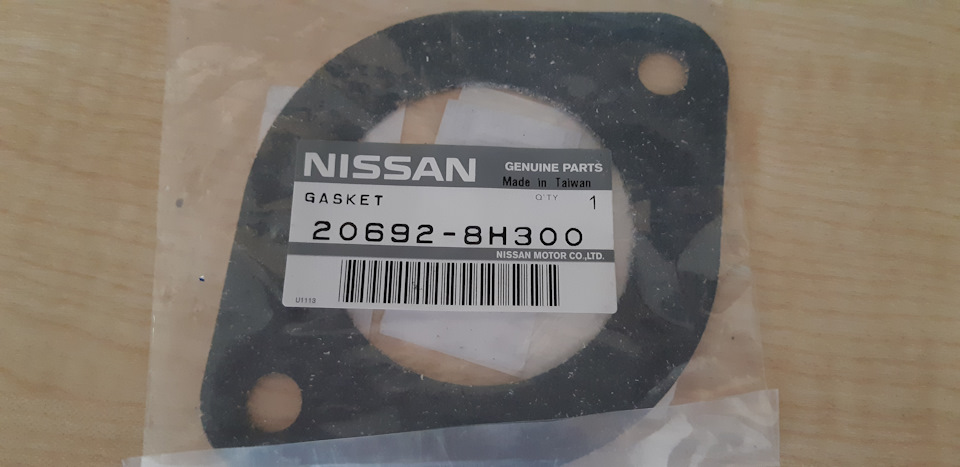

— Прокладки выхлопной системы 2069119U00 — 215 руб. и 20692-8H300 — 408 руб.
— Пыльник привода (внешний) Maruichi 07425 — 320 руб.
— Пыльник шруса внутреннего Seinsa D8528 — 420 руб.
В комплекте идёт смазка для триподов. Это плюс, так как для трипода смазка отдельная и отличается от шруса наружнего. Как показывает практика в автомагазинах редко знают, что для наружнего и внутреннего шрусов применяется разная смазка и пытаются всучить бог весть что.
— Верхний патрубок радиатора, б/у — 500 руб.
Родной патрубок был в раковинах и протекал.
— Сайленблоки подрамника передние полиуретан 2 шт. 2062267 — 2020 руб и задние 2 шт. (тоже полиуретан) 2062598 — 1 650
— Пыльники шаровых опор 2 шт. — 400 руб. Производитель Masuma, но к сожалению номера не помню, брал в магазине.

Стоимость:
— запчасти для ремонта двигателя: 50 033 руб.
— запчасти для ремонта привода, подвески и выхлопной системы: 5 933 руб.
— расточка блока и коленвала — 10 500 руб.
— разбор, дефектовка и сбор, а так же ремонт не относящийся к двигателю — 18 600 руб.
— развал схождение — 1200 руб.

Активируем скрытые функции Ниссан Икстрейл: полезные секреты

Далеко не все владельцы японского автомобиля знают, что существуют скрытые функции Nissan X-Trail. Расскажем о них и о том, как их активировать.

Многие водителей годами пользуются своими машинами, не подозревая о том, что у их «лошадок» есть скрытые возможности. Чаще всего это не активизированные производителем скрытые функции, которые нужны не всем, но для кого-то могут стать спасением.

Скрытые функции

В этой статье, специально для владельцев X-Trail, подробно расскажем про сюрпризы и полезные секреты. Опишем, как их подключить или отключить. Если у вас есть чем дополнить материал, пожалуйста, опишите в комментариях.

Проводи меня домой

Эта скрытая функция будет полезна для тех, кто возвращается домой в темноте, или паркует свою Х-Трейл в неосвещенных местах.

Когда зажигание выключается, следует моргнуть фарами дальнего света, и тогда они не погаснут ещё 30 сек. Этого достаточно, чтобы добраться до дома по освещённой машиной «дорожке».

Одно моргание способно на 30 сек. активировать дополнительное освещение, а «поморгав» несколько раз, можно удлинить работу фар дальнего света до 2 минут.

Запирание дверей при движении

Возможна автоматическая блокировка дверей X-Trail во время движения. Для этого нужно включить зажигание и несколько секунд продержать нажатой кнопку закрывания центрального замка.

Щелчок оповестит о том, что опция активирована. После этого центральный замок самостоятельно будет блокировать двери после начала движения, как только Х-Трейл наберет скорость 15-20 км/час.

Открыто не для всех

Чтобы активировать опцию выборочного отпирания дверей Икстрейл, нужно выжать и удерживать примерно 5 сек. две кнопочки на ключе зажигания:

• блокировки;
• разблокировки дверей.

Таким же образом опция Х-Трейл дезактивируется. После этого однократное нажатие разблокировки дверей будет открывать только люк топливного бак, дверку для водителя. Повторное нажимание дверной разблокировки приведёт к открытию всех остальных дверей.

Чтобы запустить в действие cкрытую функцию X-Trail с Intellegent Key, следует нажать, удерживать примерно 10 секунд 2 кнопочки на ключе зажигания одновременно:

• блокировки;
• разблокировки дверей.

Затем следует 3 секунды удерживать выключение дверного замка со стороны водителя. Повтор этих действий приводит к выключению скрытой функции.

Больше света

В версиях Х-Трейл, оборудованных «люстрой» на крыше, кнопку включения дополнительного светодиодного освещения можно зафиксировать любым подручным средством, зубочисткой или спичкой, тогда свет на рейлингах будет включаться при моргании дальним.

Автоматическое раскрытие зеркал

Можно сделать так, чтобы сразу при включении зажигания у Ниссан Х-Трейл сами открывались зеркала.

Для активации этой скрытой функции требуется сложить зеркала соответствующим нажиманием во время работы двигателя, затем машину выключить, через несколько секунд выжать клавишу управления зеркалами.

Данная скрытая функция срабатывает и в том случае, когда после выключения машины зеркала закрываются вручную.

Стеклоподъемник одним нажатием

Иногда владельцы Х-Трейл сталкиваются с такой ситуацией, что приходится отключать аккумулятор для производства каких-нибудь ремонтных работ.

После этого отказывается работать стеклоподъемник в автоматическом режиме, т.е. он опускается одним нажиманием, а подниматься так не желает, приходится нажатие задерживать. Как это вылечить?

Чтобы запустить срабатывание автоматического стеклоподъемника от одного нажимания на клавишу, нужно после полного открытия или закрытия окна Икстрейла, удерживать клавишу стеклоподъемника вдавленной ещё секунд 5. После этого движение стекла будет закрываться после однократного нажимания.

Настройка люка

Если на крыше Ниссан Х-Трейл люк не работает в автоматическом режиме, требуется активизировать скрытую функцию восстановления его нормальной работы.

Перечислим порядок действий:

1. Если люк открыт, то закройте его. Для этого может понадобиться многократное нажатие на элемент управления.
2. Держите вдавленной кнопку «поднять», пока крышка достигнет поднятого положения, затем отпустите ее и нажмите снова. 4-секундного удержания элемента управления будет достаточно для полного закрытия люка и инициализации калибровки люка.

Калибровка климата

Чтобы запрограммировать у Nissan X-Trail климат-контроль на нужную температуру вручную, следует при заглушенном моторе выставить ручку воздушного вентилятора в положение «выключено».

Сразу же (не позже 10 сек) после включения зажигания нужно выжать кнопку рециркуляции и продержать в таком положении минимум 5 секунд.

Когда обе лампочки рециркуляции моргнут и потухнут, это сигнал того, что включен автоматический режим рециркуляции, и установлена температура по умолчанию: 0 градусов Цельсия. В таком случае все три индикатора потухнут.

После каждого нажимания кнопки рециркуляции будет срабатывать скрытая функция калибровки климата, а установка температуры будет меняться по алгоритму:

Обучение холостого хода

1. Выключить зажигание(заглушить мотор) после всех прогревов как минимум на 10 сек.
2. Убедившись, что педаль газа отпущена, включить зажигание(ключ в положение ON, мотор не заводить и ждать 3 сек.
3. В течение 5 сек быстро нажать (до упора!) и отпустить педаль газа 5 раз.
4. Через 7 сек нажать до упора и держать педаль газа до тех пор, пока жёлтая лампочка CНЕСK ENGINE не станет мигать (примерно 10сек) и не загорится постоянно (примерно20 сек).
5. Через 3 сек после постоянного загорания лампы отпустить педаль газа.
6. Завести двигатель (если заглохнет, повторить запуск) и ждать 20 сек.- газануть 2-3 раза и убедится, что мотор возвращается на нормальные холостые (700-+50).

Если не получается, сделайте 5 пункт по другому!
– после постоянного загорания лампы отпустите педаль газа

Изучайте свой автомобиль, раскрывайте его скрытые возможности, и управление Х-Трейл будет еще комфортнее!

Разбираемся с подрулевым шлейфом Nissan X-Trail T31

Размещение на рулевом колесе большого количества элементов управления потребовало создания устройства, соединяющего кнопки и регуляторы с исполняющими системами.

Этот блок по месту расположения и наличию кабеля ленточного типа назвали подрулевым шлейфом. Благодаря ему появилась возможность управлять большим количеством сервисных служб не убирая рук с руля.

Конструктивно подрулевой шлейф Ниссан Х-Трейл т31 представляет собой кольцевой закрытый корпус, внутри которого по спирали уложен многопроводной плоский кабель.

При повороте руля эта спираль скручивается или ослабляется, не нарушая соединительных контактов. Однако именно механическая подвижность шлейфа внутри корпуса приводит к истиранию его краев и повреждению. Нарушается работа систем X-Trail t31, и требуется замена этого узла на новый.

1. Важные моменты и необходимый инструмент
2. Процесс замены подрулевого шлейфа
3. Сбрасываем ошибку подушки
4. Ремонт подрулевого шлейфа Х-Трейл Т31
5. Еще один способ ремонта
6. Заключение
7. Видео

Важные моменты и необходимый инструмент

Эксплуатация автомобиля с неисправным подрулевым шлейфом NissanX-Trailt31 категорически запрещена, поскольку отключаться ряд кнопок и подушка безопасности.

Для работы необходимо приготовить:

• крестовую отвертку, а лучше набор разных типоразмеров;
• тонкую плоскую отвертку;
• шестигранный ключ TORX T-30 с торцевым отверстием;
• торцевая головка на 19.

Torx T30 (ссылка на источник фото)

Приступая к замене шлейфа, снимите клеммы аккумулятора, отключив электропитание Ниссан Х-Трейл Т31. Не верьте «знатокам», что подушка безопасности может выстрелить через 10-15 минут после полного отключения питания. Если б так было, то замена аккумулятора стала невозможной, а этого на практике не наблюдается.

Процесс замены подрулевого шлейфа

Прежде всего, необходимо снять подушку безопасности, установленную в руле Ниссан Х-Трейл т31.

Для этого снимите пластиковые декоративные заглушки и ключом TORX выкрутите винты с двух сторон крышки. Сама подушка подключена через три соединительных кабеля. Два подключены обычными разъемами, а вот у центрального штекера есть фиксатор, который нужно отвести вверх при помощи тонкой плоской отвертки.

Снимаем подушку (ссылка на источник фото)

торцевой головкой на 19 ослабьте центральную гайку руля;

Для откручивания гайки можно использовать балонник (ссылка на источник фото)

Ремонт подрулевого шлейфа Ниссан Х-Трейл т31 сводится к тому, чтобы аккуратно снять старый шлейф с контактных штекеров и припаять к ним новый.

Шлейф на контактов (ссылка на источник фото)

После пайки каждого контакта соединение следует проверить тестером. Убедиться, что нет замыкания на соседнюю пайку и только после этого переходить к следующему.

По окончании работы весь открытый металл нужно залить паксиполом или другим жидким застывающим электроизолятором.

Еще один способ ремонта

Оказывается подрулевой шлейф от Nissan Skyline (V35) идентичен Х-Трейл т31, но фактически втрое дешевле. Его плоский кабель так же на 11 пинов имеет длину около 2-х метров. Контактные планки одинаковы по посадочной форме, но распиновка немного отличается и без перепайки при ремонте тут не обойтись.

Подрулевой шлейф Nissan Skyline (V35) (ссылка на источник фото)

Для того чтобы разместить более длинный шлейф внутри корпуса Ниссан Икстрейл т31, нужно удалить компенсационный сепаратор. При длине кабеля 2 метра он становится просто не нужным. После этого необходимо выровнять и отшлифовать внутренние стенки корпуса, удалив все выступы которые могут перетирать новый шлейф.

Старый сепаратор шлейфа не понадобится (ссылка на источник фото)

Заключение

Из сказанного выше можно сделать вывод, что замену подрулевого шлейфа Ниссан Х-Трейл Т31 сделать не сложно и самому и о нюансах процесса вы также узнали. Для выполнения ремонта необходимо обладать навыками тонких паяльных работ и хорошим зрением.
