Не работают кнопки на магнитоле: что может быть причиной

Любая радиоэлектроника даже автомобильные проигрыватели таких известных марок, Sony, JVC, Пионер, со временем начинает барахлить. Причинами тому могут быть совершенно разные обстоятельства. Это и неаккуратное обращения с автомагнитолой, механические поломки вследствие аварии, несоблюдении водителем правил обращения с устройством, эксплуатационные пере нагрузки и так далее.

В результате, в работе магнитолы возникают различные технические сбои, приводящие к отказу, как некоторых отдельных функций, так и всего оборудования в целом. Одной из самых распространенных поломок обсуждаемых на множестве автомобильных форумов в интернете и часто задаваемым в связи с этим, является вопрос — что делать, если перестали работать кнопки на магнитоле (Sony, JVC, Пионер)?

Причины отказа работы кнопок на панели автомагнитолы

Основных причин того, что не работают кнопки на панели магнитолы, всего четыре. Это:

повреждение шлейфа проигрывателя;
отсутствие контакта, нарушение пайки;
выход из строя предохранителя или резистора;
загрязнение точек соединения кнопок и контактной платы.

Шлейф автомагнитолы

Звуковоспроизводящая автомобильная аппаратура Sony, JVC уже давно пользуются популярностью и признанием у российских автолюбителей. Но к сожалению и они подвержены поломкам. Одной из важных деталей отвечающих за

качественную работу автомобильного проигрывателя, в том числе и кнопок на его панели, является соединительный шлейф.

Шлейф авто проигрывателя марки Sony (JVC, Пионер), представляет собой плоский, эластичный кабель в виде ленты, имеющей в своем теле, большое количество отдельных проводов. И связывающий в единую цепь разрозненные детали для обеспечения их непрерывной работы.

Но даже не глядя на всю защищенность таких соединений, шлейфы подвержены поломкам связанными с вибрациями автомобиля от двигателя. Наиболее часто разрыв ленточного полотна происходит в точках сгиба жесткого крепления к плате.

Устранить такую проблему не составит труда, просто заменив его аналогичным по соответствию с маркой оборудования. Необходимо знать, что китайские копии шлейфовых соединений служат от силы всего от 3 до 5 месяцев. И если нет желания менять его снова, лучше приобрести шлейф родного для проигрывателя производителя. В целях увеличения срока службы, можно в местах сгибов и возможного трения шлйфа, защитить его скотчем (1 слой) и смягчить смазкой не наносящей вреда радиодеталям.

Нарушение контакта пайки

Также частая неисправность, при которой не работают кнопки в магнитоле Sony. Исправить ее можно определив места нарушения (разрыва) контактов при помощи индикаторной отвертки с звуковым или световым сигналом. А затем перепаять соединение заново. Работа, требует навыков по обращению с паяльником и большой аккуратности. В случае их отсутствия, лучше обратится к специалистам в специализированной мастерской. То же самое относится к сгоревшему резистору автоприемника.

Предохранитель

Предохранители играют большую роль в обеспечении рабочей деятельности всех электросистем и оборудования автомобиля. И выход его из строя влечет отказ от работы автомагнитолы и ее кнопок управления. Обнаружить перегоревший в результате перепадов напряжения предохранитель, можно при помощи того же — индикатора фазы.

Нужно отметить что на разных марках авто, коробки с предохранителями расположены в разных местах. К примеру, предохранитель отвечающий за штатную магнитолу в КИА Сид, находится в салоне, в левом торце панели приборов. Выявив неисправный элемент, замените его новым.

Залипание кнопок

Западение, залипание кнопок происходит из-за попадания на контактную плату магнитолы частиц грязи (пыли), а также если вы случайно облили панель проигрывателя прохладительными напитками. Исправить это можно сняв панель и смоченными спиртом или специальной чистящей жидкостью, ватными палочками протереть плату и резиновые контакты кнопок.

Подключение кнопок управления автомагнитолой к рулю автомобиля

Если Вы управляете автомобилем KIA Сид, не имеющем среди своих опций кнопок управления штатной магнитолой на

Присутствие на баранке целого блока кнопок для управления проигрывателем, обеспечит комфортное управление, без необходимости отрыва рук от руля во время езды.

Для его (блок) подключения потребуется всего лишь шлейф из «Сопутствующих товаров» для KIA Сид. Если автомобиль модель двенадцатого года выпуска или последующих лет, ничего более не вам понадобится. У авто более ранних моделей нужно будет сменить контактное рулевое кольцо. Отметим, что кроме удобств управления автомагнитолой, такая замена не избавляет от проблем связанных с перечисленными ранее, неисправностями кнопок.

Ремонт кнопок на магнитоле

Bосстановление кнопок автомагнитол «VW Gamma-2a» и аналогичных.

После длительной эксплуатации, у магнитолы «VW Gamma-2a», стал наблюдаться дефект связанный с неисправностью кнопок управления,(Не переключались диапазоны, с перебоями стал работать магнитофон, после зарядки и установки аккумулятора на место, магнитола не позволяла вводить код, оставалась в режиме «Safe»). Я заметил что ход кнопок стал очень мал, а у многих, вообще его не стало. После демонтажа магнитолы и снятия передней панели, на стол посыпались, чёрные резиновые кусочки. Как выяснилось позже, это были остатки от толкателей вышедших из строя кнопок.

На первом рисунке показана кнопка в разрезе, на втором рисунке, она же, вид с верху. Как видно из рисунков, кнопка состоит из двух частей, это наружный пластиковый стакан, в котором плотно зафиксирована резиновая обойма с толкателем установленного по центру. Работает такая кнопка следующим образом: Толкатель кнопки, на первом рисунке его видно как выступающую часть в верху, упирается в центр подковообразного контакта, показанного на рисунке 3. В исходном положении, под давлением толкателя,

наружная токопроводящая резиновая гильза не касается подковообразного контакта и отвода от среднего контакта.

При нажатии на кнопку, по рисунку вверх, резиновая гильза замыкает подковообразный контакт и вывод от среднего контакта. При отпускании, кнопка стремится занять прежнее положение за счёт упругости ободка, который удерживает толкатель и гильзу. Вся эта резиновая конструкция выполнена как единое целое литьё. Нетрудно заметить, что та часть, на рисунке 1 как полусфера, подвержена износу больше всего за счёт постоянной деформации под воздействием силы нажима. Происходит отрыв толкателя и сферической пружинящей части от основной резиновой обоймы как показано на рисунке 4.

Вот мы и разобрались с принципом работы кнопок данной конструкции. Далее разберёмся о некоторых возможностях восстановления работоспособности кнопок. И так, у нас имеется множество деталюшек, если их можно так назвать, из которых и придётся делать «конфетку».

Из всего, что мы извлекли из под лицевой панели, нам потребуется пластмассовый стакан с оставшейся в нём резиновой обоймой. Первое что надо сделать, это вытащить резиновую обойму, протереть спиртом пластиковый стакан и гильзу, и произвести обратную сборку на клей «Момент», или ему подобный. Супер клей применять не рекомендую в виду его очень быстрого схватывания и закостенелости после полимеризации. Я не пробовал на него клеить, возможно получится лучше чем на «Момент». На рис. 6 показан толкатель с пружинящей частью, которая нам более не потребуется.

Эту часть можно сразу и выбросить. А может кто придумает как восстановить порыв, не выбрасывая толкатель, а поставив его на место? Флаг Вам в руки, господа, придумывайте, присылайте свои варианты, выложу на сайт. Эта тема остаётся актуальна и по сей день. Отвлёкся опять от темы. Ну да, мы посадили на клей, можно и поворковать. А лучше взяться за дело. Взглянем на рисунок 5, с вырванным толкателем. Ребята предлагают применять для толкателей, круглого сечения рыболовную резину. Нарезать кусочки, вставить на место толкателей и вроде как работает. Не проверял, не знаю. Нет такой резины у меня в наличии. На конференции кто то говорил, что вставлял на место толкателей пружинки, мол фуфло вышло. Согласен, это как в анекдоте: «У них же ноги разъезжаются». Так вот чтобы ничего не разъезжалось, нам потребуется отлудить круглые контакты, находящиеся внутри подковообразных.

Далее берём пружинку от китайских зажигалок или другую, такого же наружного диаметра, лудим (эта процедура делается многими способами, кому как нравится) и аккуратно, ещё раз повторюсь, аккуратно, припаиваем пружинку к центральному залуженному контакту. Если всё таки припой вышел на ту часть где будет прилегать резиновая обойма, можно аккуратно очистить скальпелем или ножом. В некоторых «Grundig»-ах по верх медных контактов, нанесён слой графита. Его следует очистить до меди. Когда все пружинки припаяны и обрезаны на высоту около 5 мм, все паянные места очищаются спиртом от флюса и грязи. Далее, склеенные стаканы и обоймы помещаем на место, осторожно накладываем платку с припаянными пружинками, стараясь чтоб пружинки заняли места толкателей, скручиваем штатными шурупами ( не забудьте про изоляционную прокладку), визуально проверяем как работает вся конструкция ( с боку видно как замыкаются контакты ) и устанавливаем всё в обратной последовательности на место. Всё готово. А какое наслаждение от проведённой работы, теперь не грех и материально подкрепить свою работу.

Было предложение использовать вместо оторванного внутреннего толкателя белую резину, применяемую для рыбной ловли. Резину (обычно круглого сечения) отрезают требуемой длины и вставляют на место оторванного толкателя. Желательно предварительно торец резины слегка смазать клеем «Момент» и придавить на 5 секунд к гильзе. Проверено, работает и повторов нет.

Вот ещё один, на мой взгляд, оригинальный способ ремонта.

Этот способ предложил Стас г. Винница (Украина) для съёмных панелей магнитол «Opel» и «Grundig». Но можно применять и для вышеописанных «Gamma-2», «Gamma-3» и им подобных, на основе подковообразных контактных площадок и токопроводящих резиновых кнопок.

Вместо вышедших из строя резинок автор применил миниатюрные кнопки, применяемые в аудио и видео технике, предварительно обрезав вывода заподлицо, как показано на рисунках.

Как починить магнитолу своими руками

Чтобы выявить элементарные и часто встречающиеся неисправности автомагнитолы, необязательно нужно быть заядлым радиолюбителем с кучей приборов для диагностики. Как правило, ломается в этих устройствах то, что может увидеть и не специалист. Конечно, чтобы починить магнитолу своими руками, кое-что, все же, понадобится. А именно – некоторые знания, которые вы найдете в этой статье, а также минимальный набор инструментов – паяльник и мультиметр. Если дополнить этот набор недорогим прибором для измерения емкости конденсаторов, так вообще победа неизбежна.

Симптомы несложных в ремонте неисправностей автомагнитолы

Сложные поломки магнитолы, которые без опыта устранить достаточно затруднительно, рассматривать не будем. Акцентируем внимание только на простых неисправностях, легко диагностируемых и ремонтируемых при наличии паяльника и ровных рук.

В частности, несложно будет устранить следующие симптомы:

Магнитола не включается.
Отсутствие звука в одном из каналов.
Полностью отсутствует звук, хотя на экране магнитолы воспроизведение отображается.
Музыка начала воспроизводиться с помехами.
При добавлении громкости магнитола уходит в защиту (отключается).
При включении магнитолы в динамиках слышен громкий щелчок.
Воспроизводимо музыке не хватает низких или высоких частот.
От магнитолы иногда попахивает горелым.
При вращении ручки добавления/убавления громкости появляются провалы, рывки, скачки или помехи.
Не реагируют на нажатия кнопки на панели магнитолы.
В магнитоле перестала работать флэшка.
Флэшка работает, но ее приходится часто дергать и поправлять.

В данном случае подразумевается, что в машине исправны и нормально подключены все динамики, а магнитола правильно настроена. То есть, включена музыка (на экране имеются соответствующие значки), не задействован режим «MUTE», адекватно отрегулирован баланс и фейдер, не сильно накручены басы или высокие частоты в настройках.

Проверка работоспособности магнитолы вне автомобиля

Гораздо удобнее диагностировать и ремонтировать автомагнитолу, сняв ее с машины, и подключив к отдельному источнику питания и акустической системе (если она, конечно же, включается). Сделать это не так уж и сложно. Понадобится всего лишь блок питания с выходным напряжением 11,5-15 В и мощностью не меньшей, чем указано на корпусе магнитолы. Также для контрольного воспроизведения аудиосигнала потребуются динамики или обычные бытовые колонки (можно обойтись одной штукой).

Для начала надо правильно подключить питание к автомагнитоле. Для этого в ней предусмотрено три провода:

Минус. Он же «земля», «GND» или «GROUND». Стандартный цвет – черный.
Дежурный плюс. Он же «BAT» или «BATTERY». По стандарту – красного цвета.
Управляющий плюс. Он же «ACC». Как правило, желтого цвета.

Чтобы подключить магнитолу с такими выводами к блоку питания, необходимо первый провод из списка подсоединить к минусу, а второй соединить с третьим, и подключить к плюсу. Для включения магнитолы вне машины необязательно использовать блок питания. Подойдет и аккумуляторная батарея, которая хорошо держит заряд и нагрузку.

Питание есть. Теперь необходимо как-то проверять выходные сигналы по четырем каналам. Для этих целей подойдет заведомо исправный автомобильный динамик, который временно можно снять с машины. Подключая его поочередно к сигнальным проводам, можно будет проверять работу магнитолы.

Простейшие неисправности магнитолы

Теперь вернемся к нашим симптомам, и сопоставим их с неисправностями, которые дальше будем диагностировать и устранять. Так по представленному выше списку и пойдем:

Магнитола может не включаться только по одной причине – отсутствует питание. То есть оно, может быть, и подается, но не доходит до устройства.
Если нет звука в одном из каналов при правильно настроенном балансе и фейдере, то проблема может быть в микросхеме УМЗЧ (усилитель мощности звуковой частоты).
Если звук отсутствует полностью, тоже, вероятнее всего, виновата микросхема УМЗЧ.
В появившихся помехах при звучании музыки может быть «виновата» и все та же микросхема, и ее обвязка (радиодетали, которые находятся вокруг нее). Также причиной помех может быть и не сама магнитола, а внештатные устройства в машине (телефон, инвертор, холодильник, GPS-маячок и прочее). Такие помехи сразу же пропадают, если магнитолу подключить вне машины.
Если при добавлении громкости магнитола уходит в защиту, то это говорит о перегреве микросхемы УМЗЧ, либо о снижении ее работоспособности. Подобные проблемы могут также возникать из-за потери емкости конденсаторами в обвязке микросхемы. Также магнитола может самостоятельно отключаться, если ей не хватает бортового напряжения.
Если при включении магнитолы в динамиках слышен громкий щелчок, то вышли из строя конденсаторы, которые отвечают за временную задержку включения динамиков.
Если звук лишен низких или высоких частот, то проблема может быть во второстепенных микросхемах, на базе которых построены внутренние фильтры в магнитоле.
Горелым от магнитолы может попахивать тогда, когда в ней недостаточно эффективное охлаждение.
Если есть помехи, скачки или пропуски во время вращения ручки управления громкостью, то виноват в этом засорившийся энкодер – аналог переменного резистора, потенциометра, применяемого в цифровой аппаратуре.
На нажатие кнопки могут не реагировать из-за загрязнения контактных дорожек, либо из-за поломки механизма этих самых кнопок.
Если перестала работать флэшка, то, скорее всего, полностью нарушился контакт между платой и разъемом USB.
Практически то же самое, что и в предыдущем пункте. Контакт отпаялся, но, если его пошатать, он в определенном положении начинает «контачить».

Каким бы сложным не казалось все описанное в этом списке, на самом деле поиск и устранение этих неисправностей – довольно простые мероприятия. Главное – это знать, где и что искать, куда смотреть, что и чем измерять. Вот именно это вы сейчас и узнаете.

Диагностика и ремонт простых неисправностей магнитолы

Ориентируясь на перечисленные симптомы и возможные причины их появления, разберем принцип диагностирования и ремонта разных поломок автомагнитолы.

Проблемы с питанием

Питание магнитолы идет по такой цепочке: источник питания – предохранитель – входные провода – токоведущие дорожки на плате. Как правило, повреждение какого-либо звена этой цепочки можно определить визуально. Если визуально ничего странного не видать (обрыв, следы сажи, отпаявшиеся контакты), то можно попробовать прозвонить этот участок мультиметром. Если прибор покажет обрыв цепи, то его нужно локализировать и устранить.

сгоревший предохранитель заменить;
поврежденные провода тоже;
отпаявшиеся контакты хорошенько пропаять;
токоведущие дорожки на плате можно восстановить при помощи медной проволоки, из которой следует изготовить перемычки.

Если после этого не включающаяся автомагнитола так и не ожила, значит проблема не простая, и без опыта найти ее будет сложно.

Микросхема УМЗЧ

Эта микросхема является основной в автомобильной магнитоле. Она отвечает за усиление звукового сигнала. Найти ее очень просто – она самая большая, как правило, прикреплена к радиатору (в дешевых моделях к корпусу магнитолы), а также имеет маркировку, начинающуюся с букв TDA. После букв идет четыре цифры, которыми обозначается модель микросхемы.

Воспользовавшись Интернетом и маркировкой микросхемы УМЗЧ, можно узнать истинную мощность вашей магнитолы. Именно от этого компонента она и зависит. В Сети информация о микросхемах представлена в документах, которые называются datasheet («даташит»). При их изучении обратите внимание на то, при каком напряжении ваш вариант выдает заявленную мощность. Как правило, хитрые китайцы пишут на магнитоле «правду», указывая мощность магнитолы, которая возможна при питании 18 В.

Поврежденную или сгоревшую микросхему УМЗЧ можно отбраковать двумя способами. Во-первых, когда она сгорает от перегруза, это видно визуально – оплавленный корпус и черные следы на плате вокруг ее ножек. Во-вторых, ее можно прозвонить, воспользовавшись схемой из «даташита». Но это для более опытных. Как правило же, негодная микросхема выдает себя внешним видом.

Если это так, то ее надо выпаять, а вместо нее впаять новую. Найти такую же микросхему сегодня не составит труда. Ориентируясь на маркировку, ее можно купить хоть в наших интернет-магазинах, хоть у китайцев.

Заодно следует обратить внимание на охлаждение микросхемы УМЗЧ. Возможно, надо заменить высохшую термопасту, прочистить отверстия в корпусе магнитолы и так далее. Греется во время работы эта деталь очень сильно, что часто и является причиной выхода ее из строя.

Микросхемы фильтров

Помимо основной микросхемы УМЗЧ в магнитоле есть до десятка других микросхем поменьше. Какие-то из них являются фильтрами частот, какие-то отвечают за другие процессы. Перегорают они гораздо реже, чем основная. С поиском и заменой вышедших из строя могут возникнуть проблемы лишь тогда, когда у вас откровенно некачественная китайская магнитола. В таких попадаются микросхемы «ноунэйм», то есть без каких-либо опознавательных маркировок.

Электролитические конденсаторы

Очень важные детали любой акустической системы. Они есть и в цепи питания магнитолы, и в обвязке микросхемы УМЗЧ, и в других цепочках, разбросанные по плате. Электролитические конденсаторы могут иметь три основных дефекта – вздувание, потеря емкости и повышение сопротивления.

Вздутые или взорвавшиеся конденсаторы вычислить проще всего. Это хорошо видно визуально. Чтобы определить потерю емкости или повышение сопротивления, потребуется уже специальный прибор (обычные дешевые мультиметры этого делать не умеют). У китайцев такой чудо-приборчик стоит от 300 рублей. С его помощью можно выявить негодные электролитические конденсаторы, и заменить их на такие же.

При замене конденсаторов следует обращать внимание на три параметра – емкость, вольтаж и тип. В аудиоаппаратуре применяется много специальных конденсаторов, которые обладают намного меньшим сопротивлением, чем обычные (в цепи питания). Они дороже, но простыми заменять их нельзя. Звук будет не тот.

Резисторы и прочая мелочевка

Резисторы, транзисторы, диоды, стабилитроны – все это в современных магнитолах, так называемое, «смдшное». Выявить сгоревшие детали новичку можно только визуально – по саже, оплавленным корпусам и так далее. Для замены выгоревшей мелочевки уже потребуется схема магнитолы, запасные радиодетали и немалый опыт. Потому подробно тут описывать этот процесс не будем.

Энкодер

Энкодер – это такой переменный резистор, применяемый в цифровой аппаратуре для плавной регулировки тех или иных параметров. В магнитолах, как правило, на него «сажают» настройку громкости, а также некоторые пункты из меню. Чаще всего эта деталь начинает плохо работать из-за загрязнения. В результате можно наблюдать помехи, провалы и скачки при регулировке громкости.

Чтобы качественно почистить энкодер, его надо разобрать. Работа эта требует осторожности и аккуратности. В не сильно запущенных случаях деталь можно почистить и не разбирая. Для этого ее надо выпаять и хорошенько промыть в спирте (от этого она не сломается). Как правило, спирт, попадая внутрь энкодера, очищает контактирующие между собой детальки, после чего регулировка громкости налаживается.

Кнопки

Бывают механические и мембранные. Механические от частых нажатий выходят из строя, и чинятся только заменой. Мембранные кнопки начинают плохо работать из-за загрязнения пятачков, которые замыкаются при нажатии. Обычно после чистки платы с такими пятачками спиртом, работоспособность возвращается.

Разъем USB

«Слабое» место у любой магнитолы. Разъем запаян прямо на плате, за счет чего и работает, и держится. Если флэшку постоянно вынимать и вставлять (либо зацеплять ее случайно в рабочем положении), разъем расшатывается, пайка нарушается, и музыка с внешнего накопителя больше не играет.

Чинится USB разъем достаточно просто. Если имеющийся находится в нормальном состоянии (флэшка в нем не болтается), то его нужно просто пропаять, чтобы восстановить надежный контакт. Разболтанный разъем можно заменить на новый. Купить такую запчасть можно в любом радиомагазине, заказать в Интернете и так далее.

Видео. Диагностика и ремонт автомобильной магнитолы.

Итоги

Как видите, в ремонте наиболее часто встречающихся поломок магнитолы нет ничего сверхъестественного. А вот обращение в сервис может стоить недешево. Тем более, некоторые мастера, мягко говоря, обманывают клиентов, выдавая замену копеечного конденсатора за сверхсложную поломку, устранение которой обойдется вам в половину стоимости магнитолы.

Косметический ремонт кнопок магнитолы

Поcтигла меня та же незадача, что и многих. И вроде бы в целом магнитола сделана добротно, прям чувствуется что хотели сделать надежно, но с покрытием на кнопках что-то пошло не так и оно начало обшелушиваться. В моем случае это коснулось кнопок громкости, потому что пассажиры кроме этих кнопок другие никогда не трогают, а я всегда управляюсь с помощью подрулевого джойстика — слава ему !

Вот так вживую. Кнопки зачем-то частично прорезаны в местах небольших перегибов, почти не видно, но и пользы от этого имхо никакой, а облезть могут раньше.

Разбор не сложный.
Снимаем нижнюю крышку — на 8ми винтах

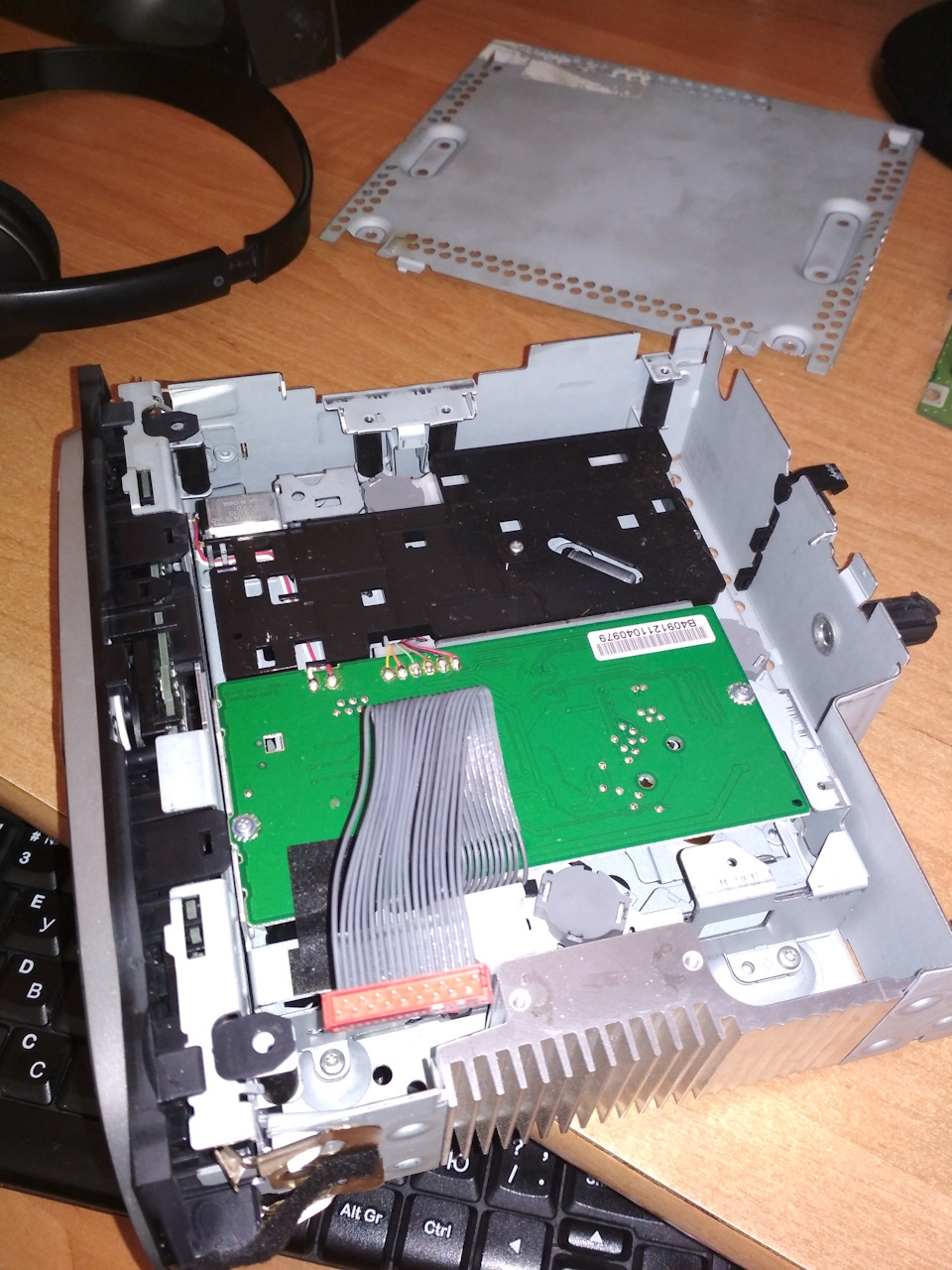

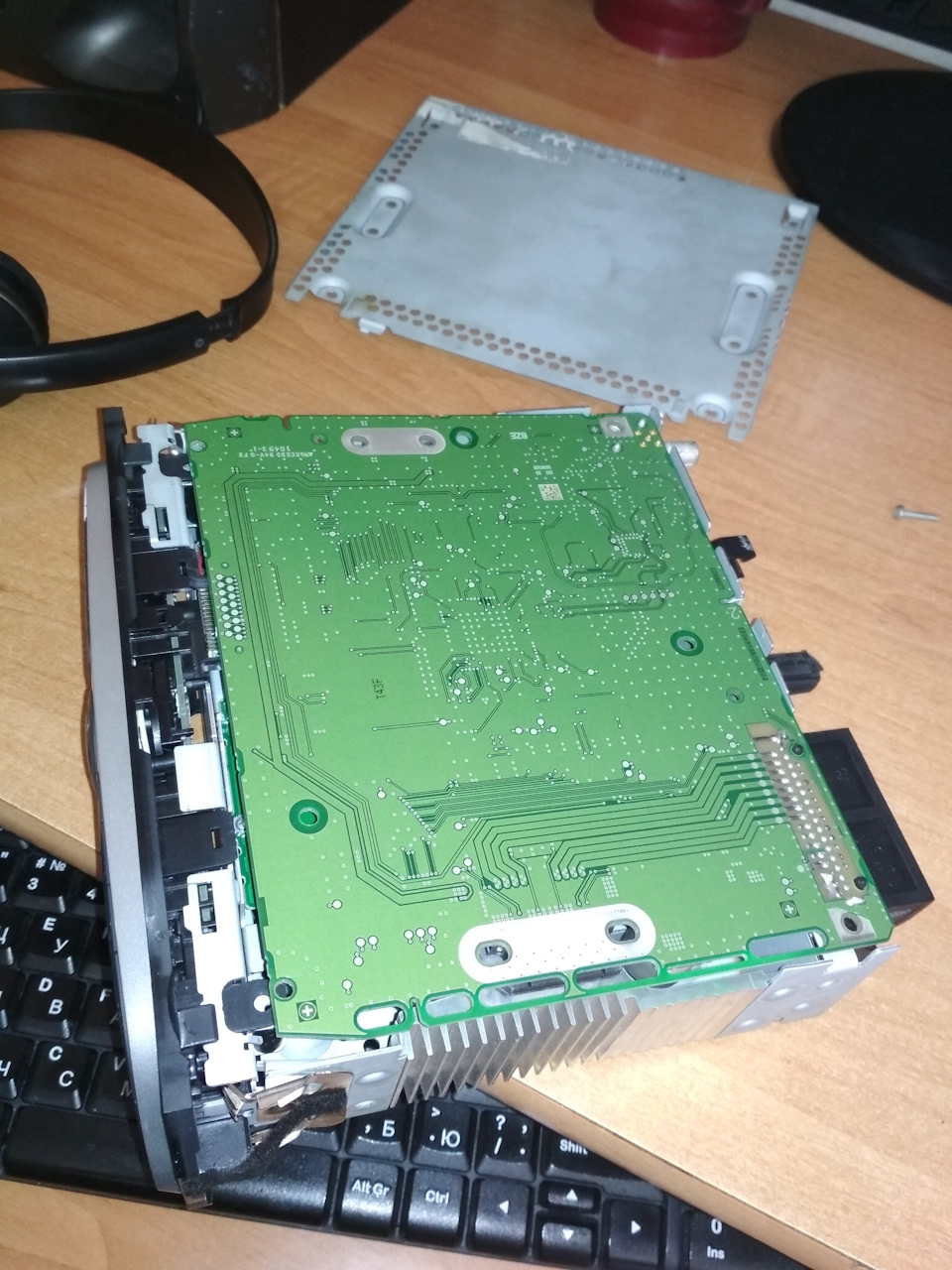

Снимаем главную плату — она без крышки ничем не прикреплена, кроме шлейфа.

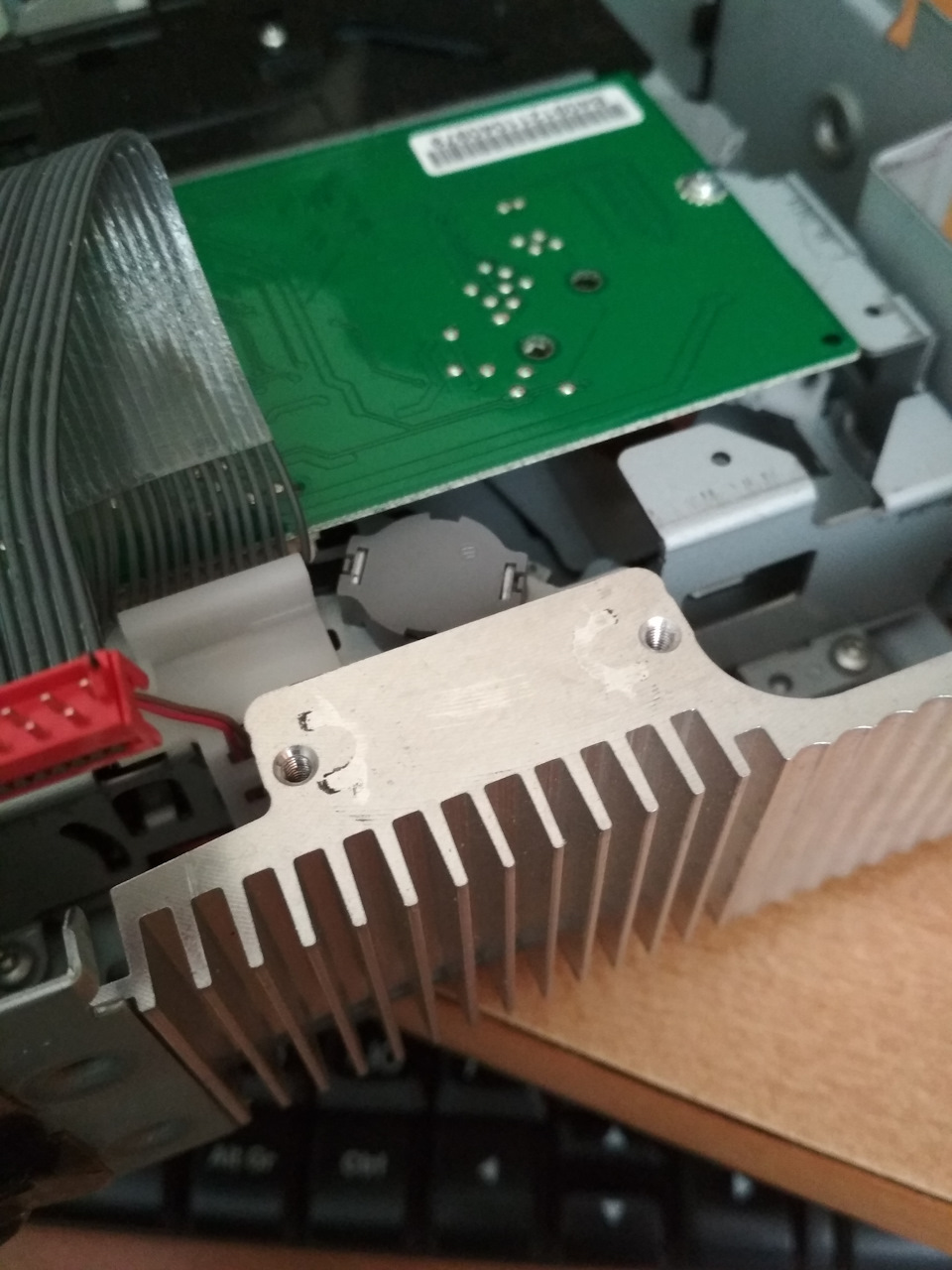

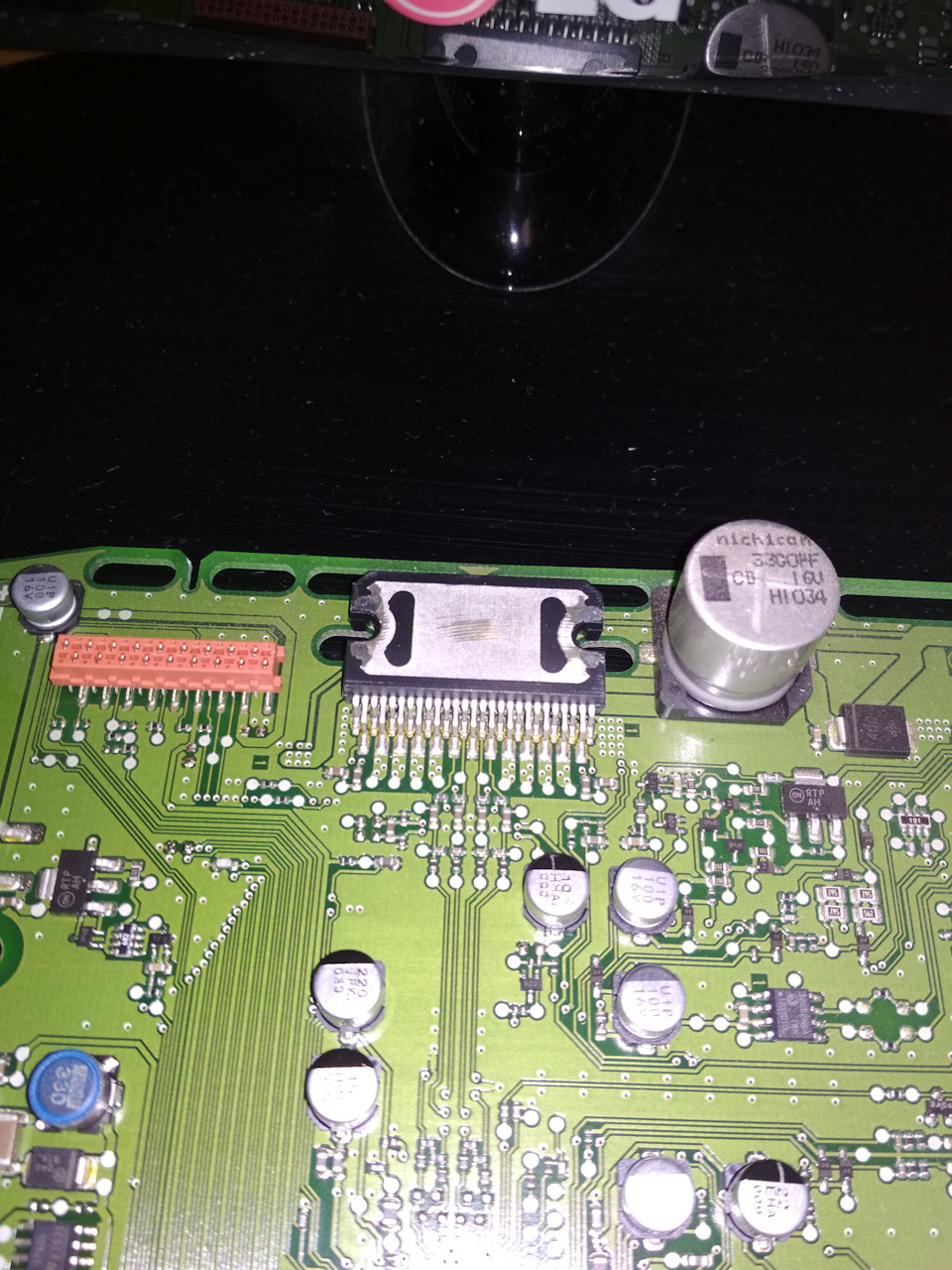

Обнаруживаем, что радиаторы усилителя прилегали вообще без термопасты. Странно, надо это исправить.

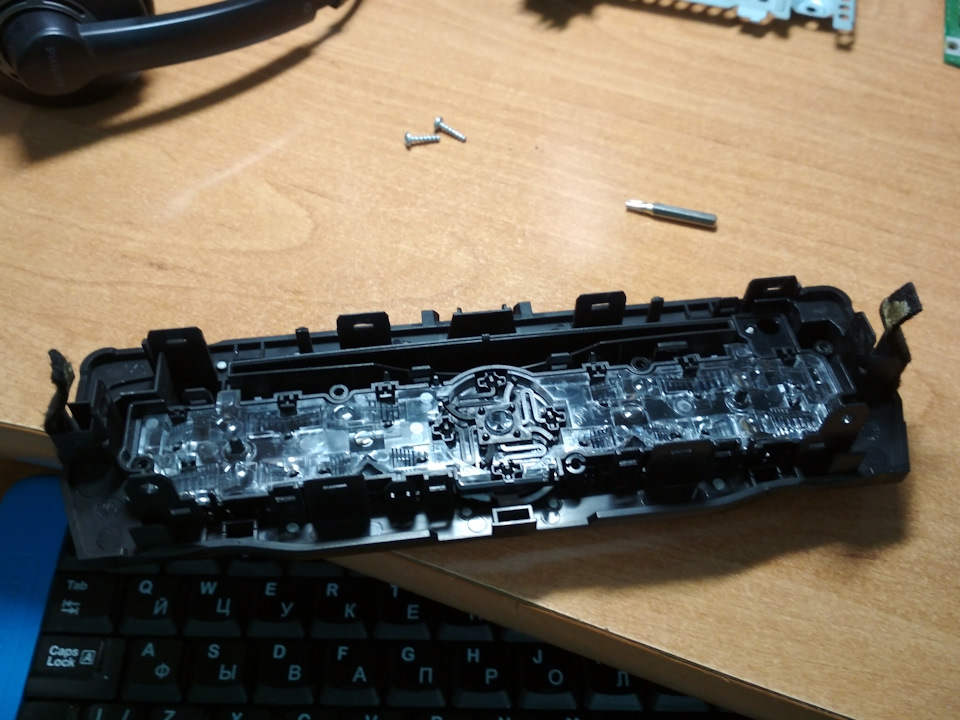

Ну а дальше отжимаем отверткой довольно тугие защелки лицевой панельки и снимаем ее

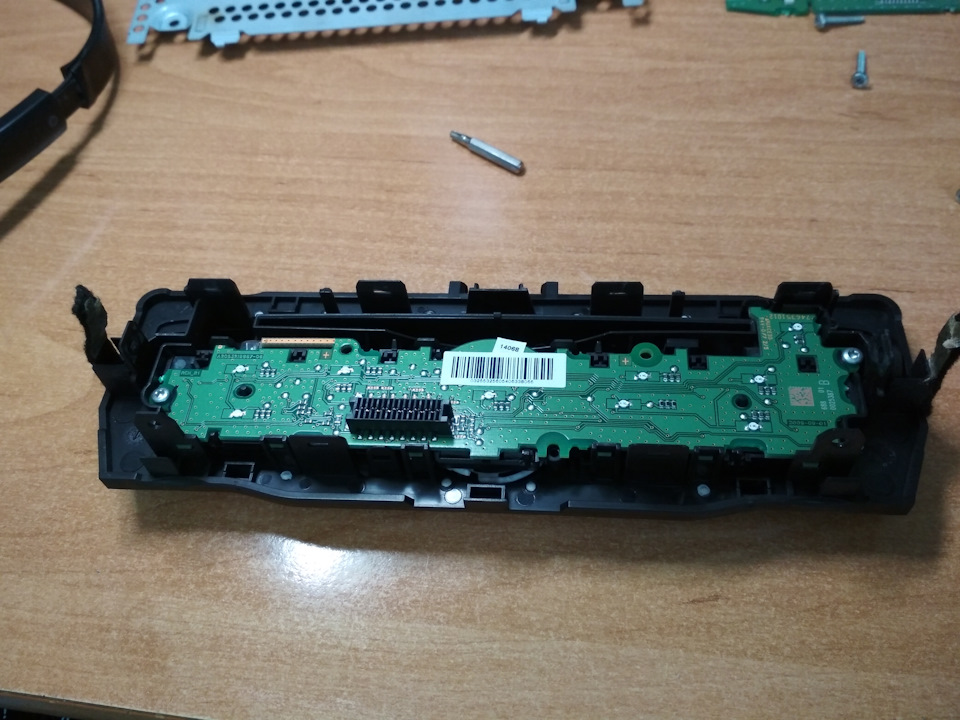

Тут свинчиваем 2 винтика и плата и все остальное содержимое легко из нее излекается.

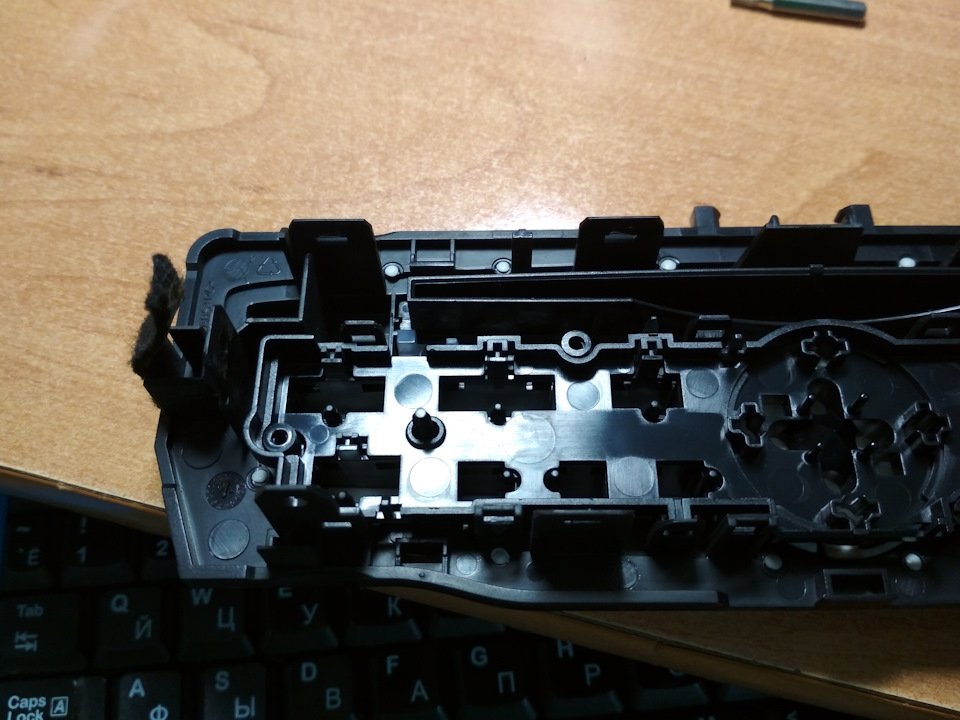

Ну и все — можно отжимать защелки кнопок и вынимать их. Защелки довольно тугие, но удалось их не поломать.

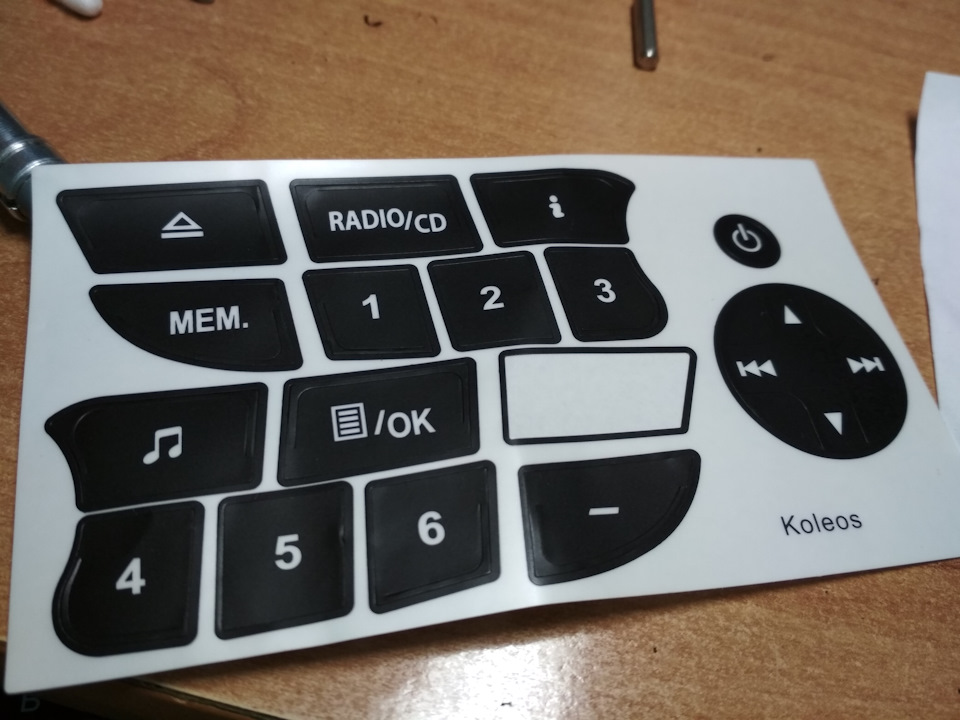

Зачищаем остатки покрытия кнопки, обезжириваем, клеим наклейки.

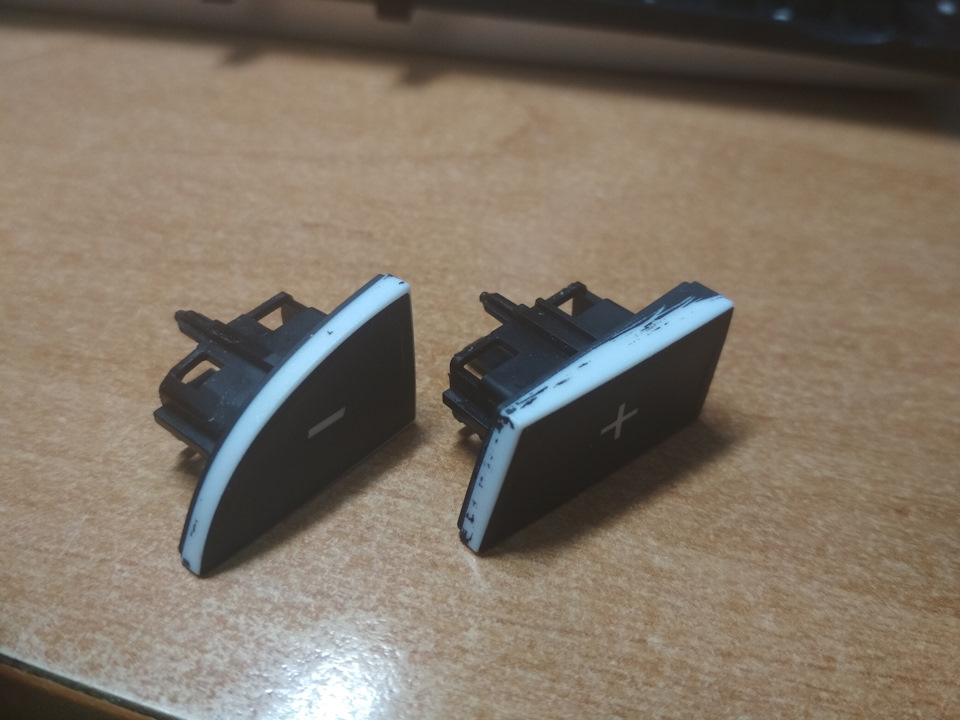

Боковые грани я покрасил черной матовой краской из флакончика. Получилось как-то так, если не присматриваться, подмены не видно :

Собирается назад все гораздо проще, чем разбирается — нет возни с защелками. Не забываем помазать усилитель термопастой.

Секреты ремонта автомагнитол

Советы по ремонту автомагнитол

Автомагнитола является весьма распространённым электронным прибором. За редким исключением в салоне автомобиля нет этого, без сомнения, полезного аппарата. Эволюцией автомагнитол являются такие приборы, как видеола и автомобильный CD/MP3-проигрыватель. Но, несмотря на смену носителя записи в автомобильном проигрывателе, эти приборы по-прежнему называют знакомым словом автомагнитола. Оно прочно устоялось со времён массового использования кассетных автомобильных проигрывателей.

Данный раздел сайта посвящён вопросам ремонта автомагнитол своими руками. Не секрет, что автомобильные проигрыватели разных модификаций и фирм-производителей ломаются.

На страничках этого раздела не будет простого перечисления конкретных неисправностей определённых моделей автомагнитол, а будут раскрываться методы ремонта и восстановления этих устройств. Изложение будет вестись без отрыва от практики, с приведением примеров ремонта конкретных моделей автомобильных проигрывателей.

Статья-вступление. Здесь рассказывается о необходимых приборах, которые потребуются в процессе ремонта автомагнитол.

Как подключить автомагнитолу или автомобильный CD/MP3-ресивер к компьютерному блоку питания (БП)? С этим вопросом сталкивается любой, кто желает «запитать» автомагнитолу от сети 220V. В этом есть смысл, если планируется ремонт автомагнитолы или её доработка до стационарного музыкального центра.

Здесь Вы узнаете о типовых неисправностях автомобильных проигрывателей и причинах их возникновения.

Что такое сложная неисправность и как коды ошибок могут помочь при ремонте автомагнитол? Реальной пример устранения сложной неисправности автомобильного CD-ресивера Pioneer DEH-P3500MP.

При ремонте дисковых автомагнитол довольно часто возникает необходимость в разборке CD-механизма. Подробно показана методика разборки CD-механизма широко распространённого среди современных автомобильных CD/MP3-проигрывателей.

CD-приводы у автомобильных ресиверов разных марок отличаются по своему устройству. А значит нужно уметь разбирать CD-механизмы разных типов. Здесь вы узнаете, как без ошибок разобрать CD-привод автомагнитолы Kenwood.

Статья, в которой рассказано об одной из типовых неисправностей автомобильных CD/MP3-ресиверов – нет подсветки дисплея. О том, как устранить эту поломку и пойдёт речь.

Здесь рассказано о нетиповой поломке автомобильного CD/MP3-ресивера Mystery MCD-778MP. Реальный пример ремонта с применением осциллографа.

Не работает регулятор звука автомагнитолы? Возможной причиной неисправности может быть валкодер. Валкодер очень часто используется в цифровой аппаратуре для регулировки всевозможных функций и управления прибором. Так ли необходима замена валкодера при его некорректной работе? О том, как восстановить правильную работу валкодера, и избежать его замены рассказано в этой статье.

В практике ремонта автомобильных проигрывателей и CD-ресиверов бывают случаи, когда необходима принципиальная схема, информация по распиновке разъёма или таблица расшифровки кодов ошибок. Данная информация содержится в сервис-мануале (service manual) на конкретную модель автомагнитолы. Скачать сервис-мануал на некоторые модели популярных автомагнитол вы можете, перейдя по ссылке выше.

Какой марки автомагнитолу выбрать? Прочитайте эту статью, и у вас навсегда отпадёт этот вопрос.

Узнайте об устройстве автомобильных SD/MP3-ресиверов. Среди всевозможных модификаций автомагнитол нашли своё место под солнцем и так называемые флэш-автомагнитолы. В этой статье рассматривается устройство и элементный состав автомобильных SD/MP3-ресиверов без диска на примере модели Velas V-201U.

Ремонт регулятора громкости магнитолы когда он совсем не убавляет звук

Эта неисправность вызывает немалые трудности при использовании автомобильной мультимедийной системы. Необходимо выполнить ремонт магнитолы, если не убавляется звук.

Если не регулируется громкость

Одна из причин возникновения этой неполадки — это неисправность регулятора громкости для автомагнитолы. При повороте ручки энкодера громкость будет расти вместо того, чтобы уменьшаться, если это устройство неисправно или сильно изношено. Уровень звука может не регулироваться из-за неправильной установки съемной лицевой панели или заводского брака головного устройства.

На старых магнитолах звук может совсем не регулироваться из-за износа токопроводящего слоя переменного резистора, который играет роль регулятора громкости. В этом случае при вращении ручки в динамиках будет прослушиваться сильный треск либо звук будет пропадать вовсе, если регулятор не работает.

Для выполнения диагностики следует снять головное устройство с автомобиля и разобрать переднюю панель, чтобы добраться до крутилки громкости. Затем потребуется покрутить ручку. Если наблюдается сильный люфт или нечеткая фиксация, то энкодер надо заменить. Для грубой проверки валкодера можно использовать мультиметр, а для точной — специальный тестер.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

Перед установкой нового регулятора следует очистить плату передней панели.

Новый энкодер припаивается с помощью паяльника, рассчитанного для монтажа многоконтактных деталей.

Перед заменой резистивного регулятора громкости для магнитолы надо определить сопротивление и количество выводов. Новая деталь должна иметь такие же параметры. Если нужный резистор не удается найти, новый нештатный регулятор устанавливается отдельно и подключается экранированным кабелем. Ремонт регулятора громкости автомагнитолы своими руками заключается в натирании токопроводящего слоя карандашом марки Т и подгибе подвижной части резистора для восстановления контакта.

Почему вырубается магнитола при увеличении громкости

Есть несколько причин появления этой неполадки. Одна из них — это некачественная проводка питания. Если между автомобильным аккумулятором и красным или желтым проводом автомагнитолы есть слабый участок, то на нем может возникать падение напряжения, растущее по мере увеличения громкости звука. Это может быть связано с неплотным сращиванием токопроводящих жил или с необдуманным использованием тонкого провода. Кроме того, на большой громкости будет моргать дисплей, что является еще одним признаком этой неисправности.

Когда напряжение питания становится недостаточным, магнитола выключается. После повторного включения все настройки сохраняются. Есть также и другие причины, по которым магнитола может вырубаться при повышении громкости:

использование неподходящих динамиков, например с чрезмерно низким сопротивлением;
неправильное подсоединение громкоговорителей;
неплотный контакт штырьков коннектора или попадание пыли и грязи;
чрезмерное перекручивание проводов;
повреждение акустической проводки или ее замыкание на массу.

В этом случае будет срабатывать встроенная защита от перегрева и перегрузки. Для устранения этой неполадки следует вначале проверить проводку питания головного устройства. При длительной работе магнитолы на повышенной громкости будут нагреваться поврежденные или неплотные участки проводки. Их нужно удалить, а затем заново подключить магнитолу к бортовой сети. Для этого используются цельные куски провода толщиной не менее 1,5 мм. Следует избегать подключения к точкам, к которым подсоединено 2 и более потребителя.

Если установленная магнитола имеет высокую выходную мощность, то питание берется напрямую с клемм аккумулятора, а места соединения плотно скручиваются и тщательно пропаиваются паяльником. Для дополнительной защиты нужно предусмотреть предохранитель, рассчитанный на ток не менее 25 А. Если во время осмотра акустического кабеля обнаружились повреждения, то он подлежит замене. При прокладке любой проводки для автомагнитолы надо избегать чрезмерных изгибов и прохождения рядом с острыми и горячими деталями.

Ремонт кнопок на магнитоле

Сообщение отредактировал Pearl — 29.07.15, 08:08

Добрый день! Помогите решить проблему с китайской магнитолой. Магнитола стоит на форд фокусе 2. Дело вот в чем: вместо USB Флешки в неё вставили USB Bluetooth адаптер и после этого магнитола видит флешку, пытается загрузить, но вылезает надпись STOP и ни на что не реагирует. И вот ещё что, на флешке не горит диод, получается питание на неё не подаётся. Если же пытаться послушать музыку с microSD карточки, то появляется вот такое изображение в верхнем левом углу, но бывает и так, что флешка читается и даже можно послушать пару песен, потом снова тупить начинает. Отдавал в ремонт в компанию которая занимается автозвуком — ничего сделать с ней не смогли, сказали лишь что технически она в идеальном состоянии, дело в прошивке, но найти её в интернете они не смогли. Ребят, выручайте, последняя надежда на этот сайт.
P.S. Всё остальное в ней работает

Сообщение отредактировал Faither — 14.08.15, 17:58

Привет!Купил китайское мультимедиа в тойоту корролу в 2012г.С 2015г. начались глюки,сначала перестала видеть gps датчик,потом 1й usb,потом cd карту,потом громкость перестала регулироваться на потенциометре.Сейчас видит только cd карту в порту gps,Теперь ещё и изображение стало прыгать.Не знаю что делать?Железо Telechips TCC89XX/91XX/92XX Процессор 720МГц ОЗУ 256

если сенсор после калибровки в GPS модуле отрабатывает хорошо а в медийной части нет, то проблема не в сенсоре а в ПО медийной части, какой прибор ,кинь фотки менюхи и инфо о системе (прошивка)

Сообщение отредактировал Vampi — 06.04.16, 09:27

Такие проблемы начались после замены тача. Старый тач то же плохо работал, но вроде лучше. Фото пока только такое есть. Прошивку где смотреть.

Сообщение отредактировал Alexmaster80 — 06.04.16, 10:43

Ремонт кнопок автомагнитолы

Предлагаю Вам способ починки кнопок автомагнитолы на примере ремонта автомагнитолы OPEL SC 303.

Автомагнитола OPEL SC 303

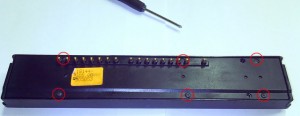

Для начала снимаем съемную панель магнитолы, в которой и находятся неисправные кнопки.

Съемная панель автомагнитолы

Аккуратно убираем плату и получаем доступ до неисправных кнопок. Кнопки не нажимаются, так как порвались резиновые юбочки, на которые нанесен проводящий материал.

Неисправные кнопки крупно

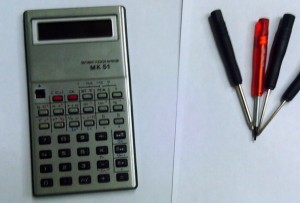

В качестве замены испорченных кнопок можно использовать клавиши ненужного пульта от телевизора, старого геймпада или, как в нашем случае, древнего калькулятора.

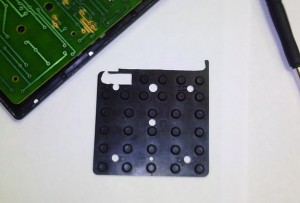

Резиновые кнопки калькулятора

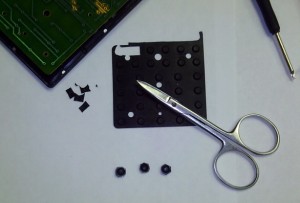

Вырезаем протезы нужного нам размера.

Вырезаем кнопки для автомагнитолы

Чтобы закрепить новые кнопки, используем двусторонний скотч.

Аккуратно устанавливаем восстановленные кнопки на места и собираем панель.

ЗАРЕГИСТРИРОВАТЬСЯ

Группа: Член Клуба
Сообщений: 33
Регистрация: 1.7.2011
Из: Якутск
Пользователь №: 30 846

Марка машины:
RANGE ROVER SPORT Серия 2005

Понравилась тема? Полезная? Поделись c друзьями в соцсетях:

Группа: Член Клуба (1000)
Сообщений: 20 801
Регистрация: 6.1.2008
Из: Москва БОМЖ
Пользователь №: 1 272
Номер машины:
Master

Марка машины:
Land Rover 88 Серии III

Группа: Пользователи
Сообщений: 3
Регистрация: 28.11.2013
Пользователь №: 64 335

Марка машины:
RANGE ROVER SPORT Серия 2005

Группа: Член Клуба
Сообщений: 54
Регистрация: 17.4.2012
Из: Череповец
Пользователь №: 40 583
Номер машины:
885

Марка машины:
RANGE ROVER SPORT Серия 2005

Группа: Пользователи
Сообщений: 3
Регистрация: 28.11.2013
Пользователь №: 64 335

Марка машины:
RANGE ROVER SPORT Серия 2005

Группа: Член Клуба
Сообщений: 54
Регистрация: 17.4.2012
Из: Череповец
Пользователь №: 40 583
Номер машины:
885

Марка машины:
RANGE ROVER SPORT Серия 2005

Группа: Пользователи
Сообщений: 1
Регистрация: 29.10.2013
Пользователь №: 62 838

Марка машины:
FREELANDER 2/LR2

Группа: Пользователи
Сообщений: 7
Регистрация: 24.4.2013
Пользователь №: 54 807

Марка машины:
FREELANDER 2/LR2

Группа: Член Клуба
Сообщений: 54
Регистрация: 17.4.2012
Из: Череповец
Пользователь №: 40 583
Номер машины:
885

Марка машины:
RANGE ROVER SPORT Серия 2005

Небольшое повествование о ремонте кнопок на наших стареньких магнитолах.
Прелюдия: надоела неработающая кнопка Eject. До этого писал, что не беспокоит, но последний раз на трассе перестали по очереди читаться диски, а останавливаться и переставлять все — лень. Ехал в тишине. Теперь, когда выдалась более-менее теплая погода, свободное время — решил посмотреть в чем проблема. Итого описываю ниже.
1. Потратил полчаса на просмотр видео о снятии облицовок и самой магнитолы. Все выложено отдельной темой в начале — очень рекомендую посмотреть, снимает все вопросы и меньше или совсем ничего не сломаете.
2. И вот снятая магнитола. Чтобы отделить панель необходимо открутить два болтика сверху. Все остальное на защелках.

3. Снимая панель осторожно отделяем два шлейфа ( при обратной сборке — внимательно следить чтобы встали до конца).

4. Теперь снимаем плату. Она крепиться 12 саморезами. При откручивании всех — снимается свободно. Это к тому, что если не идет — значит не все открутили. Вообще педантичные англичане их промаркировали на плате заглавными латинскими буквами — при сборке удобно — иди по алфавиту.

5. Вот теперь сразу видна причина: сломан самый кончик:
Здесь видно, что он короче остальных

А здесь уже сама кнопка

6. Первая мысли наклеить на саму кнопку на плате какую-нибудь прокладку:

Но при поиске соответствующей толщины прокладки, попалась на глаза заглушка от мебели

которая, после обрезания лишнего, как раз встала на штырек кнопки

Правда первую перестарался обрезая — длины не хватило. В итоге вторая получилась как раз:
.
Еще один нюанс — так как насадка больше по толщине — пришлось на самой панели удалить упорчик, вот здесь его уже нет:

И вот все собирается обратно. Конечно проверяется работа всех кнопок (щелчок при каждом нажатии).

Теперь все кнопки работают.
Худший вариант если — этот штырь сломан под корень — тогда надо что-то другое думать. Да и наклейка прокладки на плату — более легкий вариант, ну я так думаю. Но что сделано, то все работает!
Не судите строго, может кому и понадобиться.
Затраченное время — 2 часа с просмотром видео разборки. Необходимые инструменты: отвертка PH2, Torx 20, пинцет и нож.

Группа: Член Клуба (100)
Сообщений: 499
Регистрация: 26.9.2011
Из: Уфа
Пользователь №: 33 579
Номер машины:
045

Марка машины:
Машина другой марки

Автомагнитола: ремонт своими руками

Современная автомагнитола ремонт, которой выполняют как правило подготовленные специалисты, но порой бываю случаи, когда не у всех пользователей, в силу разных обстоятельств, есть возможность обратится за помощью к мастерам. В этой статье мы подробно расскажем как самостоятельно выполнить ремонт автомобильной магнитолы.

Однако, прежде чем приступать к ремонту, вы должны понимать, что для этого нужно иметь хотя бы начальные знания в работе с электроникой. Без определенных навыков лучше не браться за восстановление вышедшего из строя устройства, так как можете только усугубить проблему.

Автомагнитола ремонт и диагностика

Итак, если вам хотя бы немного знакома автомагнитола ремонт, которой вы намерены сделать, то можно последовательными шагами приступать к решению возникших проблем. Во первых, всегда начинают ремонт с поиска неисправности, приведшей к выходу из строя автомагнитолы, это не такой уж сложный процесс. Обычно, в устройствах такого типа сгоревшую или пробитую током деталь можно обнаружить при визуальном осмотре.

Далее, чтобы автомагнитола ремонт, которой вы собираетесь сделать своими руками была успешно восстановлена, в данном случае это автомагнитола, для этого нужно иметь набор инструментов, применяемых в таких случаях. Это — паяльник, припой и канифоль, спирт для очистки платы после пайки, цифровой мультиметр. Если у вас имеется прибор для определения конденсаторной емкости, то это было бы совсем замечательно.

Признаки поломок наиболее часто встречающихся при ремонте автомагнитолы

В этой статье мы не будем затрагивать неисправности автомагнитолы сложного характера, устранение которых под силу только опытному специалисту. Данный пост в основном касается ремонта магнитол любителями с небольшим опытом. Поэтому, больше внимание мы здесь уделяем прежде всего довольно простым неисправностям, которые может обычный радиолюбитель самостоятельно обнаружить и легко исправить.

К примеру, не составит большого труда справится с ремонтом при следующих признаках:

Автомагнитола не реагирует включение.
Нет звука на выходе одного канала.
Нет звука вообще, при этом на дисплее автомагнитолы звучание воспроизводится.
Музыкальные треки звучат с искажениями.
У автомагнитолы срабатывает схема защиты при попытке увеличить громкость.
Сильный щелчок в динамиках автомагнитолы во время включения.
Музыкальные композиции воспроизводятся в ограниченном диапазоне низких либо высоких частот.
Из вентиляционных отверстий автомагнитолы издается запах паленого.
При увеличении ручкой потенциометра громкости, появляются трески или исчезновения звука.
В магнитоле не работает USB-порт при установке флеш-накопителя.

В этом случае, такие признаки имеются в виду, когда в автомобиле вся акустика подключена корректно, автомагнитола имеет правильную настройку. Другими словами, музыка воспроизводится, о чем свидетельствуют на дисплее специальные символы, режим «MUTE» отключен, умеренно установлен диапазон басов и ВЧ частот.

Проверяем работу автомагнитолы без установки в автомобиль

Намного удобнее искать причину поломки автомагнитолы в своей домашней мастерской. Если у головы нет проблем с включением, то подать на нее питание можно практически с любого источника напряжения, имеющего на выходе от 12v до 15v и мощностью соответствующей магнитоле. Кроме этого, нужно будет подключить к системе домашнюю акустику, либо просто один динамический излучатель, чтобы контролировать звучание во время диагностики.

Первым делом подключаем к автомагнитоле напряжение питания, при этом нужно соблюдать назначение, каждого из трех провода по цвету:

На «минус» всегда идет провод черного цвета.
На «плюс» подключается провод красного цвета.
Управляющее положительное напряжение использует провод желтого цвета.

Теперь, автомагнитола ремонт которой вы будете делать, подключается к источнику питания в следующем порядке: черный провод «минус» подаем соответственно на минус, красный провод соединяем с желтым и подключаем к «плюсу». Для тестирования магнитолы, можно обойтись и без сетевого блока питания, а например запитать «голову» можно от рабочей аккумуляторной батареи.

После того как вы подали питание, далее нужно посмотреть, что происходит с сигналами в выходной цепи на всех четырех каналах. Проверка очень простая, выполняется с помощью отдельного динамика, который нужно будет по очереди подключать к каждому выходу автомагнитолы ремонт которой вы производите.

Неисправности автомагнитолы, которые можно устранить своими руками

Далее пройдемся по неисправностям более подробно: диагностика и устранение проблемы

Не включается автомагнитола; основная причина — в схему не поступает питание.
Отсутствует звучание на каком либо из каналов. Наиболее вероятной неисправностью может быть повреждение микросхемы, установленная в усилителе мощности.
При отсутствии звука на всех каналах, виновником также может оказаться выходная микросхема.
В случае возникновения различных искажений при воспроизведении треков, причину нужно искать, скорее всего, опять же в выходном каскаде усилителя. То есть, необходимо проверить компоненты установленные в обвязке микросхемы либо саму микросхему.
При увеличении громкости срабатывает защита и автомагнитола отключается, то это указывает, в первую очередь о слишком высокой температуре на выходной микросхеме УМЗЧ, возникшей в следствии большой нагрузки в цепи акустики. К самопроизвольному отключению устройства может может привести нехватка напряжения питания, произошедшей из за потери емкости конденсатора фильтра.
При включении автомагнитолы в громкоговорителях возникает щелчок, это говорит о неисправности электролитических конденсаторов, установленных в схеме плавного пуска устройства.
При отсутствии басовых либо высоких частот, то причину нужно искать в микросхемах или в компонентах установленных в предварительном каскаде усиления.

Автомагнитола ремонт часто встречающихся неисправностей

На первый взгляд, кому то может показаться несколько сложными для самостоятельного ремонта автомагнитолы причины, которые описаны выше. Но на самом деле ничего в этом трудного нет, стоит только начать, а дальше все пойдет нормально. Главное в поиске поломки последовательно проверять каждый каскад. Если, например, проблемы с питанием, то и нужно идти с мультиметром по силовому тракту, если нет звука на выходе, то капайте выходной каскад и так далее.

Учитывая выше обозначенные поломки, теперь попробуем разобраться в методах поиска неполадок и способах их устранения.

Проблемная ситуация с напряжением питанием

Подача напряжения в схему автомагнитолы осуществляется по стандартному принципу, используя при этом плавкий предохранитель в силовой цепи. Именно этот элемент является первым препятствием проникновения в схему устройства тока большого значения, который может возникнуть в случае нештатной ситуации в магнитоле. Поэтому, при поиске поломки, в первую очередь следует проверить целостность именно предохранителя.

Если предохранитель оказался целым, то поломку следует продолжать искать идя по силовому тракту, прозванивая каждый компонент. Одна из возможных причин отсутствие напряжения питания после включения устройства, может быть обрыв дорожки на печатной плате, плохой контакт какого нибудь элемента, внутренний обрыв резистора или конденсатора. Поэтому, нужно тщательно проверить каждую деталь.

Выходная микросхема усилителя мощности

Данная микросхема, установленная в выходном каскаде автомагнитолы, выполняет функцию усиления звукового сигнала полученного от предварительного усилителя. Распознать ее можно по ее размеру — она самая большая и расположена на радиаторе охлаждения либо закреплена непосредственно на корпусе магнитолы. Ну и естественно на ней присутствует буквенно-цифровая маркировка в зависимости от производителя.

Если оказалось, что вышла из строя действительно микросхема усилителя, то ее несомненно нужно менять на новую. Проблемный чип можно иногда обнаружить при визуальном осмотре. Если он сгорел в результате перегрева, то его корпус будет выглядеть оплавленным, если случился пробой в следствии высокого импульса тока, то возможно в корпусе будет пробитая током дырка.

Когда видимых следов не видно, тогда микросхему нужно прозвонить мультиметром, руководствуясь при этом электрическими параметрами и схемой, которые можно взять из даташита. Хотя, эта операция под силу только уже продвинутым радиолюбителям. Но в основном, вышедшие из строя микросхемы, установленные в выходных каскадах, можно определить визуально.

При перегреве микросхемы УМЗЧ, нужно проверить состояние теплопроводной пасты на ней, возможно она подсохла и образовался плохой контакт с радиатором. Также необходимо обеспечить свободный доступ свежего воздуха внутрь корпуса автомагнитолы, для этого нужно очистить от пыли все корпусные отверстия предназначенные для вентиляции.

Микросхемы предварительного каскада

Кроме мощной микросхемы в выходном тракте усилителя, магнитола имеет еще несколько штук чипов различных назначений, но меньших по габаритам и мощности. Некоторые из них выполняю функцию частотного фильтра, другие обеспечивают защиту, лимитирование звукового сигнала и множество других назначений.

Выходят из строя такие приборы сравнительно не часто. Обнаружить проблемный компонент, из за которого перестала работать автомагнитола ремонт может быть несколько затруднен, в том случае, если вы используете головное устройство низкокачественной сборки от китайских товарищей. В таких устройствах можно очень часто встретить поддельные компоненты, абсолютно не соответствующие параметрам оригинала.

Полярные электролитические конденсаторы

Электролиты являются очень значимыми деталями в любой электронной технике и в акустике в частности. Их используют в силовых трактах автомагнитолы в качестве фильтра питания, также они есть в предварительном каскаде и в выходной цепи усилителя мощности УМЗЧ. К этим компонентам схемы требуется также особое внимание, так как они часто бывают виновниками поломки магнитолы. Они могут прекратить выполнять свои функции по следующим причинам:

высох электролит в конденсаторе из за длительной эксплуатации или низкого качества;
вздутие емкости из за прохождение через него большого напряжения, которое выше номинала;
вытекание электролита из банки, в следствии чего увеличивается его внутреннее сопротивление. Происходит это, также из за превышения напряжения (электролит закипел).

«Беременные» конденсаторы обнаружить на плате проще всего, их видно как говорится, невооруженным глазом. Для определения его работоспособности, нужен уже специальный измеритель емкости конденсаторов RLC. Такое устройство очень помогает в поиске неисправных конденсаторов, поэтому я считаю, что он должен быть у каждого радиолюбителя. Стоит он не дорого, а заказать его можно в интернет-магазинах.

Замена конденсаторов, также требует особого внимания. Номинальная емкость и напряжение должны быть не меньше тех, которые были установлены производителем, а также тип прибора. В схемах электроники используются емкости в зависимости от их функционального предназначения. Например, если конденсатор предназначен для установки в силовую цепь, то его нельзя использовать в звуковом тракте, иначе вы получите некачественное звучание.

Резисторы и остальные электронные приборы

В современных автомагнитола используются в основном SMD компоненты для поверхностного монтажа. Не очень опытный радиолюбитель, скорее всего определить поломку может только визуально, по образовавшейся саже, в случае пробоя детали либо по деформации корпуса от высокой температуры. Чтобы поменять SMD компоненты с не читаемым кодом, уже потребуется принципиальная схема автомагнитолы и таблица расшифровки кодов обозначения СМД-элементов.

Энкодер

В современной автомобильной магнитолы с цифровым управлением, для регулировки громкости и настройки функций меню используется энкодер (датчик угла поворота). Со временем, как и обычные потенциометры, он начинает создавать проблемы при настройки звука. Причиной этому, чаще всего становится пыль, которая попадает внутрь прибора, тем самым создавая искажения звука в виде треска и неравномерного регулирования звукового сигнала.

Для исправления такого положения есть только два варианта — заменить на новый либо сделать профилактику поврежденному энкодеру. Чтобы его почистить от пыли, нужно разобрать прибор, соблюдая осторожность, в том смысле, чтобы ничего не погнуть и не сломать. Если вы не уверены в своих возможностях такого ремонта, то тогда не стоит его разбирать.

В этом случае лучшим выходом без разборки будет промывка энкодера спиртом. С помощью шприца закачать во внутрь спирт и несколько раз повернуть ручку регулятора, повторить это нужно несколько раз. Вполне вероятно, что работоспособность энкодера восстановится, если конечно он не сильно «убитый».

Кнопочные переключатели

Существуют переключатели механического действия и мембранные. Кнопочные выключатели выходят из строя обычно из за выработки своего ресурса, ремонту поддаются плохо, их лучше менять на новые. Мембранные выключатели, могут пострадать от попадания воды или влаги на медные контактные площадки прибора с их последующим окислением. После чистки и обработки контактов спиртом работоспособность кнопок также восстанавливается.

USB-порт

Наиболее уязвимым местом в автомагнитоле является коннектор шины USB, он установлен непосредственно на общей печатной плате головного устройства. Следовательно, его крепление обеспечивается только пайкой в печатной плате. Поэтому, частое использование флешки приводит к нарушению пайки и пропаданию контакта. Автомагнитола ремонт, которой предполагает замену или восстановление USB-порта, то это сделать не сложно.

Для этого нужно удалить припой с контактных площадок, на которых держится разъем USB, хорошенько зачистить штырьки, установить деталь на место и надежно запаять. Если сам разъем не внушает доверия, флешка в нем держится плохо, то без всяких раздумий нужно менять на новый.

Диагностика автомагнитолы и ремонт

0 0 голоса

Рейтинг статьи
