Диагностика и ремонт главного тормозного цилиндра ВАЗ своими руками

В процессе диагностики тормозной системы главный тормозной цилиндр требует особого внимания. Ведь именно на него возложена ответственность за эффективность торможения и именного его работа определяет функциональность тормозной системы в целом.

Проверка и ремонт главного тормозного цилиндра

Осуществить проверку и своевременный ремонт каждого из всех ключевых агрегатов и узлов тормозной системы можно в собственном гараже. Для начала, не будет лишним вспомнить, составляющие части главного тормозного цилиндра, да и что это вообще.

Главный тормозной цилиндр является частью двухконтурной тормозной системы и является частью гидравлического привода. Помимо цилиндра, гидравлический привод, обладает следующими составными частями: вакуумный усилитель, педаль управления тормозом, рабочие цилиндры, расширительный бачок и систему трубопроводов и шлангов предназначенных для тормозной жидкости.

Перед тем как разбирать и снимать главный тормозной цилиндр, следует провести диагностику всей тормозной системы. Обычно, главная неисправность цилиндра это неравномерное распределение рабочей жидкости по контурам системы. Причиной этого может быть «завоздушивание» системы, либо это является результатом утечки жидкости. В конечном итоге, возникает неравномерность распределения давления по контурам, и интенсивность срабатывания тормозов различается для разных колес.

Диагностическая проверка тормозного цилиндра

Светится контрольная лампа – сигнализатор неисправности системы.
Проверяется корпус цилиндра на предмет вытекания тормозной жидкости. Осуществляется проверка соединения с контурами.
Производится проверка на присутствие механических повреждений на корпусе цилиндра.
Проводится измерение давления в контурах. Чтобы это осуществить, к отверстиям контуров крепится манометр, и его показатели сравниваются с контрольными значениями, приведенными на страницах руководства по эксплуатации.

Ремонтные работы с главным тормозным цилиндром

После окончания диагностики стоит приступить к разборке цилиндра. Чтобы это сделать, нужно снять его с автомобиля, заранее отсоединив выходы контуров. После чего цилиндр следует разобрать и промыть. Резиновые детали, лучше всего, заменить новыми. Свой ремкомплект существует для каждой модификации цилиндров. Если при разборке произошло разбухание и деформация резиновых деталей, это свидетельствует о том, что используемая тормозная жидкость была не подходящей.

На зеркале цилиндра и поршне не должно быть механических повреждений и царапин. Если присутствуют нарушения зеркала, лучше отказаться от ремонта и заменить цилиндр на новый. Стоит отказаться от попыток ремонтировать или разбирать регулятор давления цилиндра. Для этого узла предусмотрены заводские регулировки, и производить его замену имеет смысл только в комплекте.

Внимание! Перед тем как снять главный цилиндр тормозной системы автомобиля следует полностью слить всю тормозную жидкость, содержащуюся в распределительном бачке, и заглушить контурные трубопроводы. По окончании ремонта и установки тормозного цилиндра на место, абсолютно все трубопроводы нужно подсоединить на место, тормозную жидкость нужно залить в распределительный бачок и прокачать всю тормозную систему до полного устранения из неё воздуха, который может в ней случайно появиться.

Ремонт Главного Тормозного Цилиндра. Осторожно, много текста!

Благодарность:
Спасибо всем авторам блогов этого сайта за развёрнутые описания ремонтов с подробными фото, с OEM-номерами, с указанием цен запчастей и времени на работы!
Disclaimer:
Описание моей работы –
1. Не является руководством к действию.
2. Не имеет целью затронуть тонкую душевную организацию индивидуумов с убеждением «тормоза это святое».
3. Не призывает к использованию Б/У запчастей.
4. Не направлено против официальных СТО и дилеров.
5. Полностью авторский продукт, не содержит материалов интеллектуальной собственности принадлежащих иным лицам.
Приветствую читателей, и особенно писателей бортжурналов Drive2!
Давно читаю статьи по нескольким интересующим меня машинам, но пишу впервые, как осязаемый ответ на мою «Благодарность».
Смена колёс зима-лето совпадает у меня с ревизией тормозов, тем более, что был замечен увод в право при резком торможении. Ничего неожиданного, просто закисли цилиндры (язык не поворачивается назвать цилиндриком то, что имеет диаметр 57мм и вес 430г).

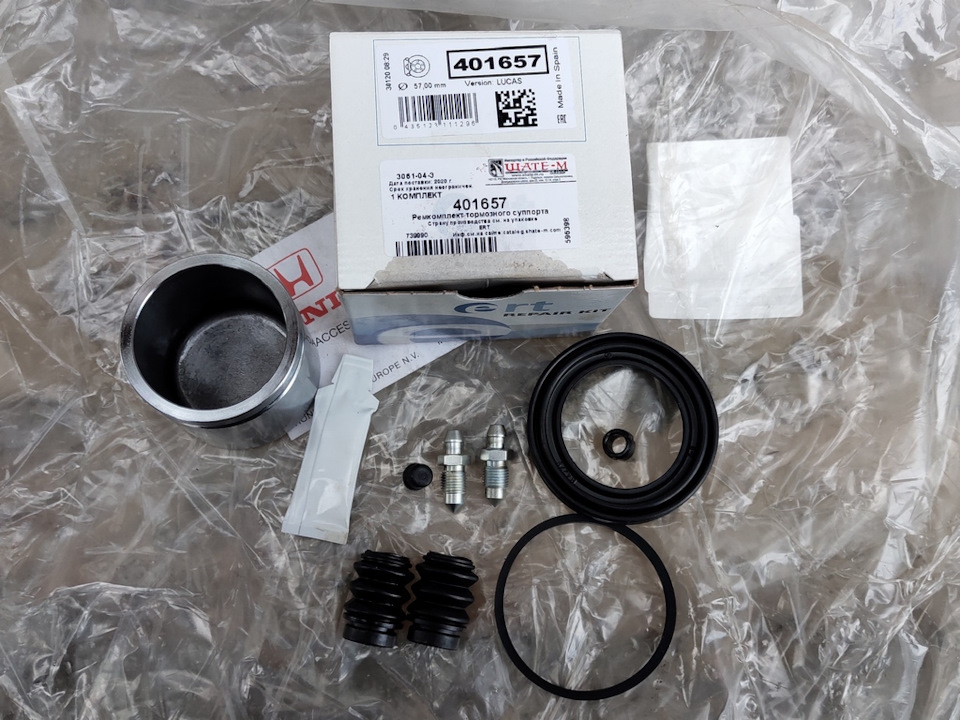

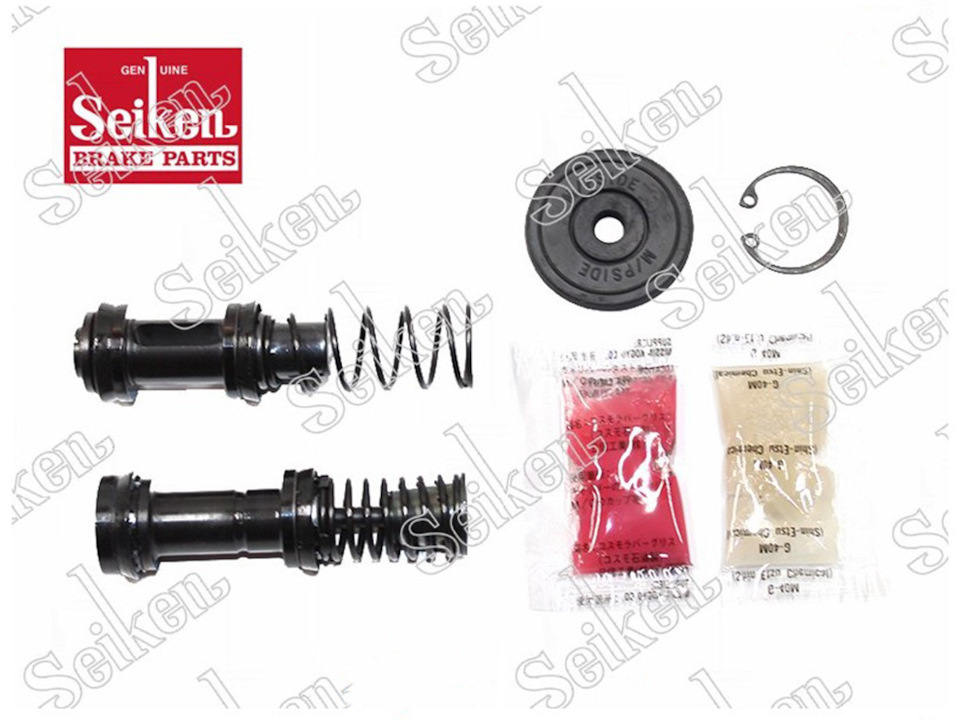

Купил два ремкомплекта Ert 401657, по 545руб. каждый.

В коробке лежало два штуцера для прокачки, с разной резьбой, под ключ на 11. К сожалению, из одной штуцер «испарился», как раз подходящий к нашим суппортам, пришлось сберечь свой, под ключ на 10.
Пыльники направляющих посчитал излишне жёсткими и не стал ставить, мои вполне ещё хорошие. Смазка красного цвета, хватает как раз, если наносить внутрь и снаружи, а не в пыльник.
Суппорта перебрал, поставил. Когда подключал левый тормозной шланг заметил, что жидкость прокапала и перестала. Сразу внимания этому не придал. Начал прокачивать, а левый цилиндр не выдвигается. То есть он выходит при нажатии на педаль, и на столько же возвращается назад, когда педаль отпускается.
Проследил по трубкам, это контур от заднего штуцера на Главном Тормозном Цилиндре. Осмотр снаружи ничего не дал, течи, трещин, люфтов нет. Если я, при нажатом поршне, зажимаю заднее отверстие, отвернув трубку конечно, то чувствую нехилое присасывание, которое не до конца пропадает секунд через 20-25. Самотёка тормозухи из ГТЦ при открученной трубке нет.
Пошёл курить Драйв, помню, в закладки кидал тему про ГТЦ. Нашёл, там есть полезный номерок ремкомплекта Seiken 200-62681, по цене 2300руб., все потроха и сальник на вакуумник, но ждать 8 дней. Не мой вариант, машина нужна в понедельник, сегодня суббота.

Брать цилиндр с разборки в СПб это кот в мешке. Новый за границей бюджета, например ABE C94020ABE 5763руб. и ждать 36 дей. Лучше будет заказать ГТЦ с востока, но «об этом я подумаю завтра».
Снял ГТЦ, разобрал. Главный поршень для переднего штуцера не трогал. Там забит стопорок и смысла лезть туда без нужды я не видел, поршень правого суппорта отлично выходит и есть излив из тормозного шланга.

Раскрутил задний главный поршень. Всё цело.

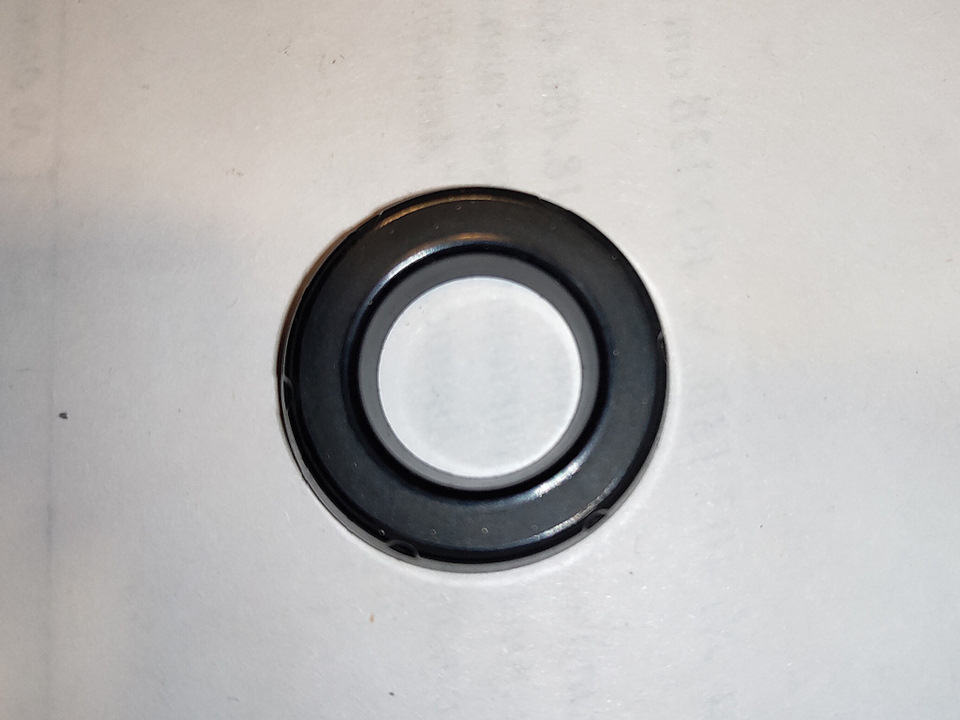

Рассмотрел рабочую манжету, она передняя, задняя не создаёт усилия, только обеспечивает герметичность.

Манжета конусная не только снаружи, но и внутри.

Замерил цилиндр, диаметр около 24мм, взял манжету как образец и поехал на рынок. Зря время потерял, не ищите, таких нет, есть похожие, но без проточек и на 21мм. Ребята с тормозного отдела, спасибо им за участие, перебрали почти все Frenkit для ГТЦ, но увы.
Возвратился. Включаю режим из говна и палок голову. Черчу в башке схему работы ГТЦ, для Вас покажу на схеме. За основу взял рисунок ГТЦ УАЗ-а и перерисовал применимо к нашему железу.

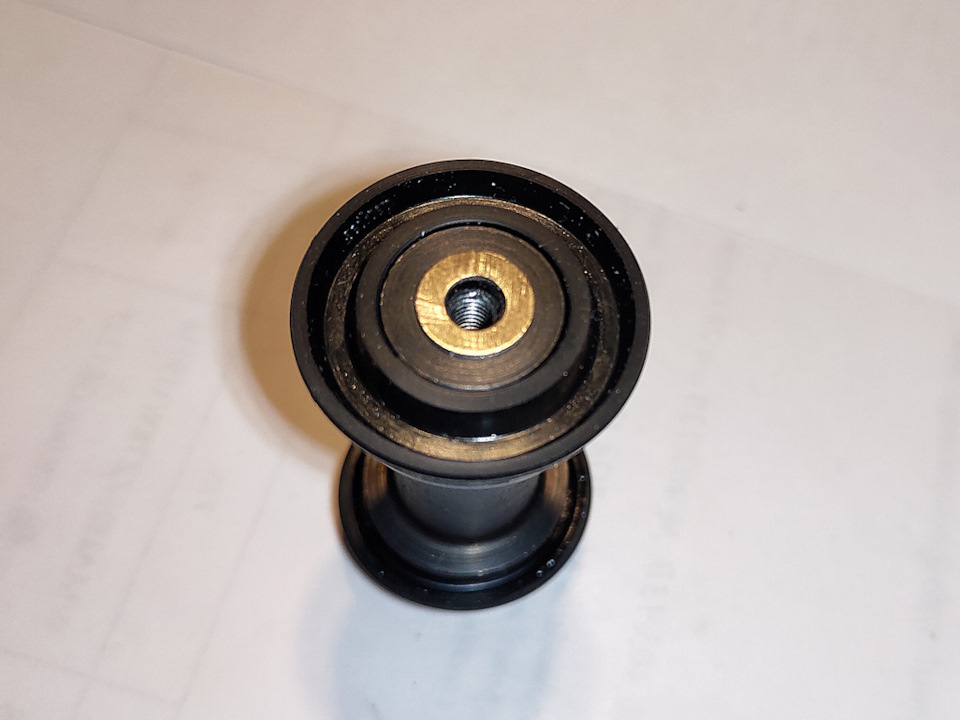

При движении вперёд главный поршень через опорную шайбу двигает манжету. Она именно опорная, это не тарелка клапана.

Шайба защищает манжету от повреждения, иначе давление пробило бы её напротив отверстий на поршне.

Манжета от создаваемого ей давления деформируется по внешнему и по внутреннему диаметру, сильнее уплотняясь по стенке цилиндра и герметизируя часть рабочего поршня, то есть посадочную плоскость внутри себя. Давление передаётся к суппортам, колодки сжимаются.
При отпускании педали пружина возвращает главный поршень. Давление перед манжетой сначала снижается, а, если был расход жидкости, то становится отрицательным по отношению к за-манжетной полости. (Думаю, не нужно объяснять, что между рабочей и герметизирующей манжетой давление всегда и неизменно атмосферное, точнее равно давлению внутри бачка с тормозухой.) Манжета задерживается стенками цилиндра, она отжимается опорной шайбой под действием жидкости через отверстия в главном поршне. Через получившийся зазор по внутреннему диаметру манжеты происходит замещение объёма потраченной жидкости.
У меня манжета слегка разбухшая и не имеет возможности свободно двигаться вдоль посадочной части рабочего поршня. Она прижата пластиной опоры пружины и легко не прокручивается. Свободного замещения расхода не происходит и тормозуха, при отпускании педали, затягивает новый, легко перемещающийся поршень суппорта, назад.

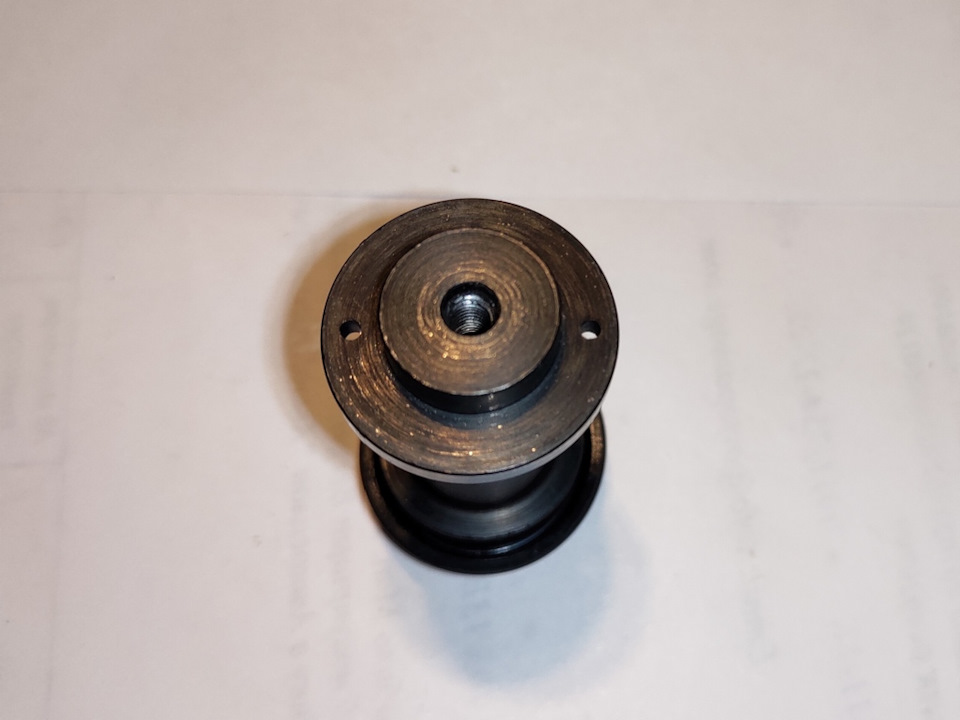

Новой манжеты нет, значит нужно освободить разбухшую. Копаюсь в коробочках, подбираю латунную шайбу м4. Почему латунную? Всё просто! Внутри ГТЦ нет непокрытых стальных частей, в угоду коррозионной стойкости, да и обрабатывать её легче.

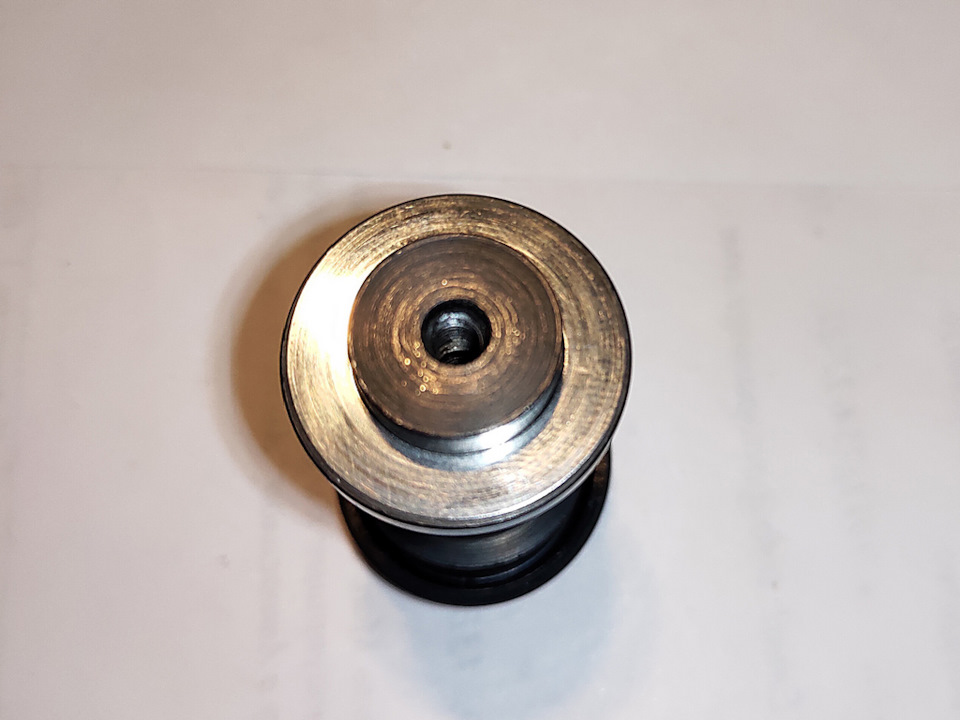

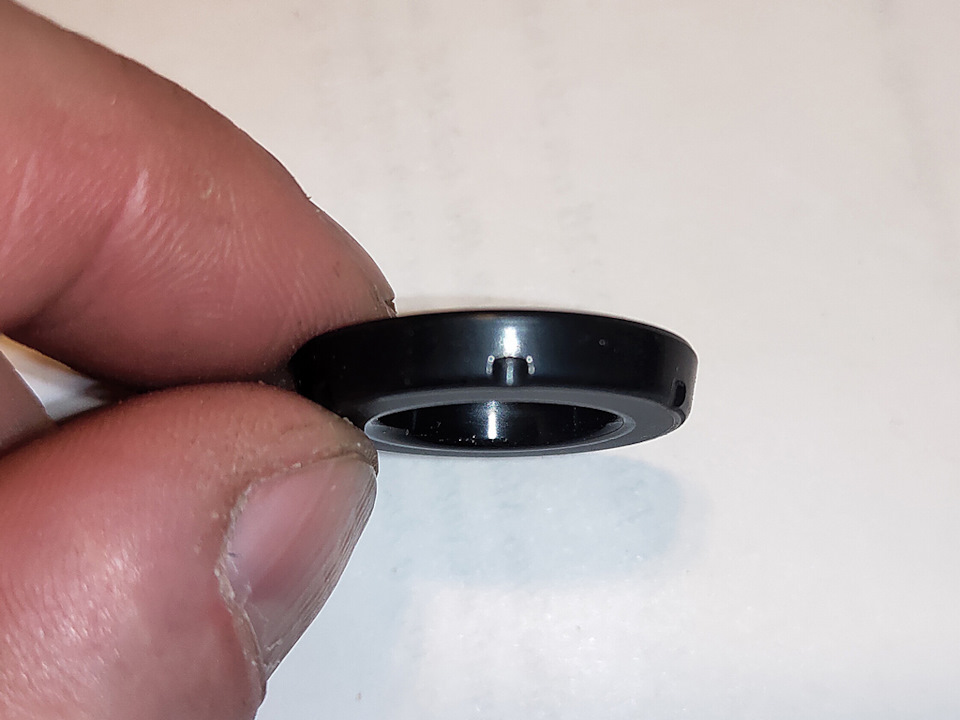

Мелким напильником довожу толщину шайбы до 0,6 мм.

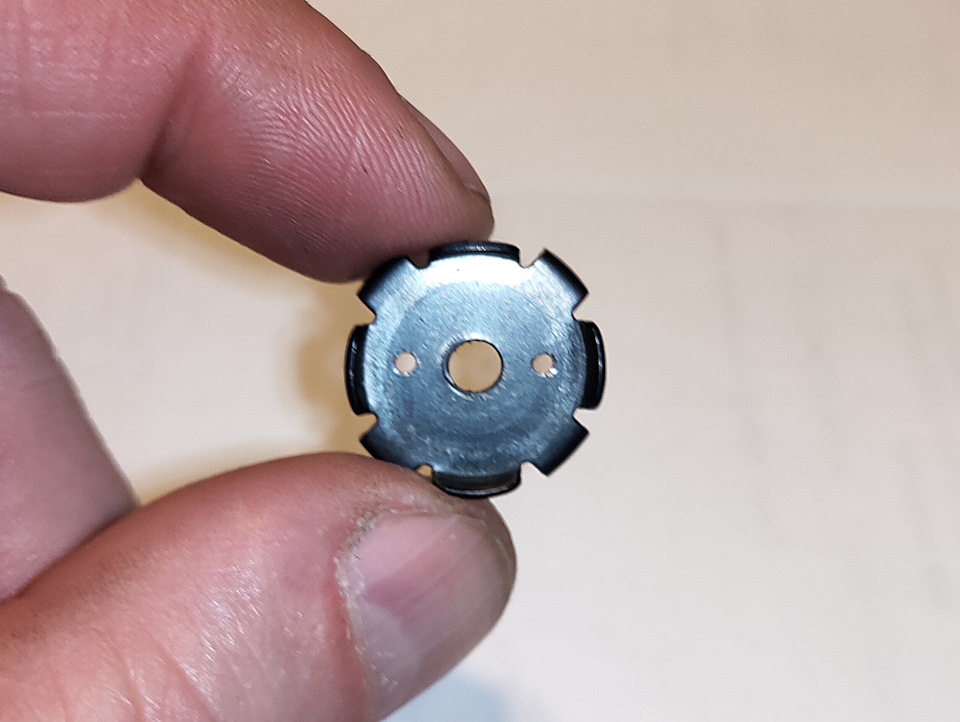

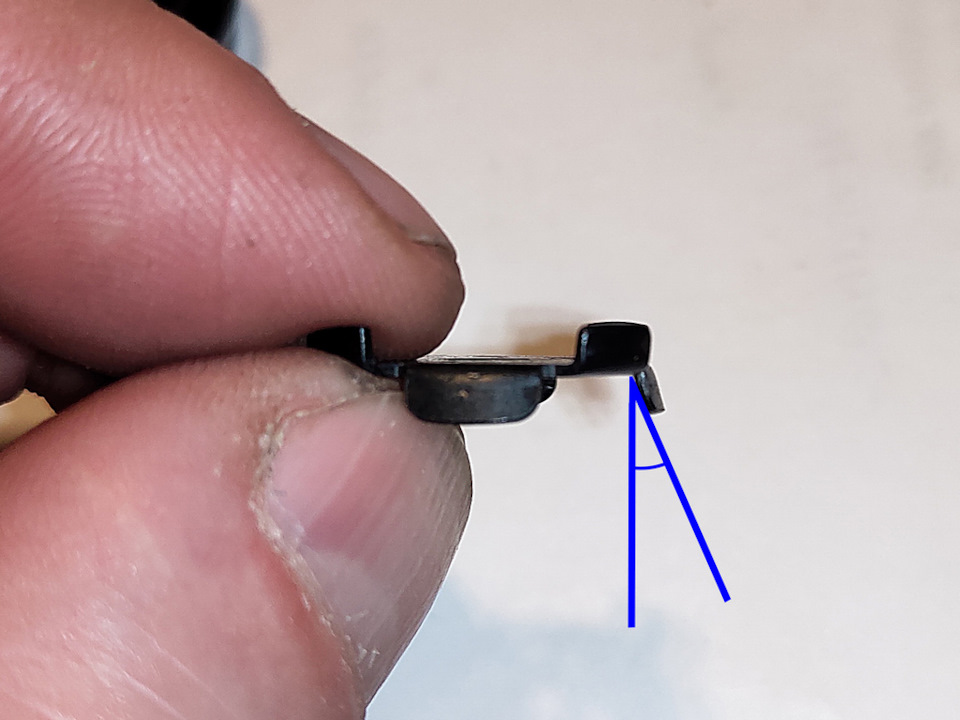

Осматриваю прижимную пластину и решаю немного отогнуть лепестки, чтобы не держали манжету.

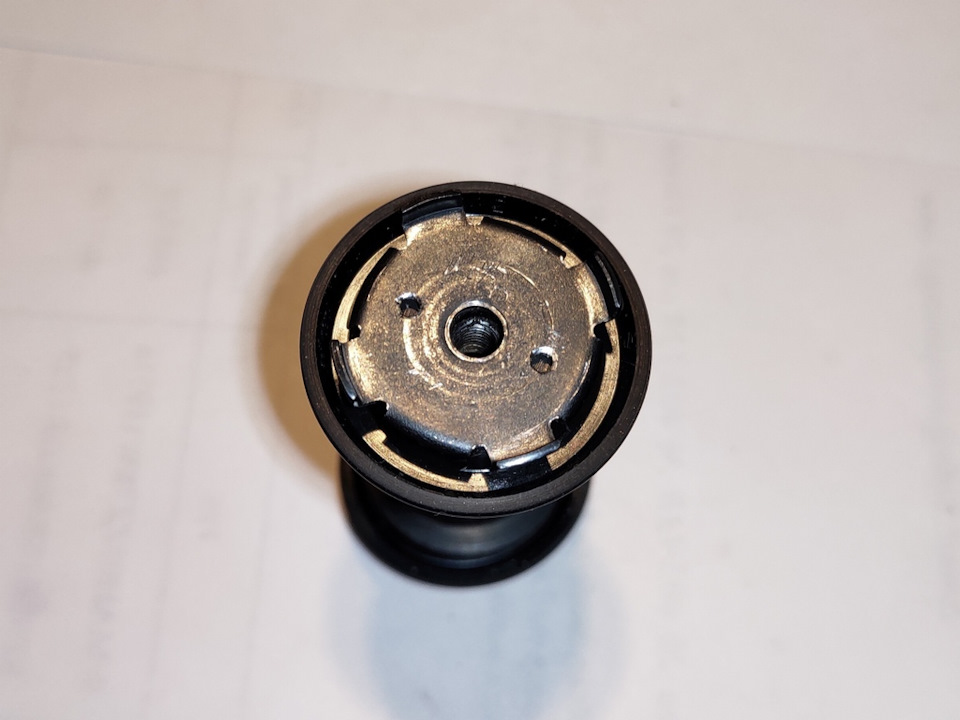

Делаю два отверстия по 1,5мм в плоскости пластины. Считаю, что так проток жидкости из под внутреннего диаметра манжеты будет легче.

Отверстия располагаю между латунной шайбой и внутренним диаметром манжеты.

Собираю поршень. Зазор получился около 0,5мм, т.к. манжета чуть выходит за габарит посадки на поршень.

Цилиндр в-кучу и обсасываю. Самотёка из заднего штуцера всё равно нет!

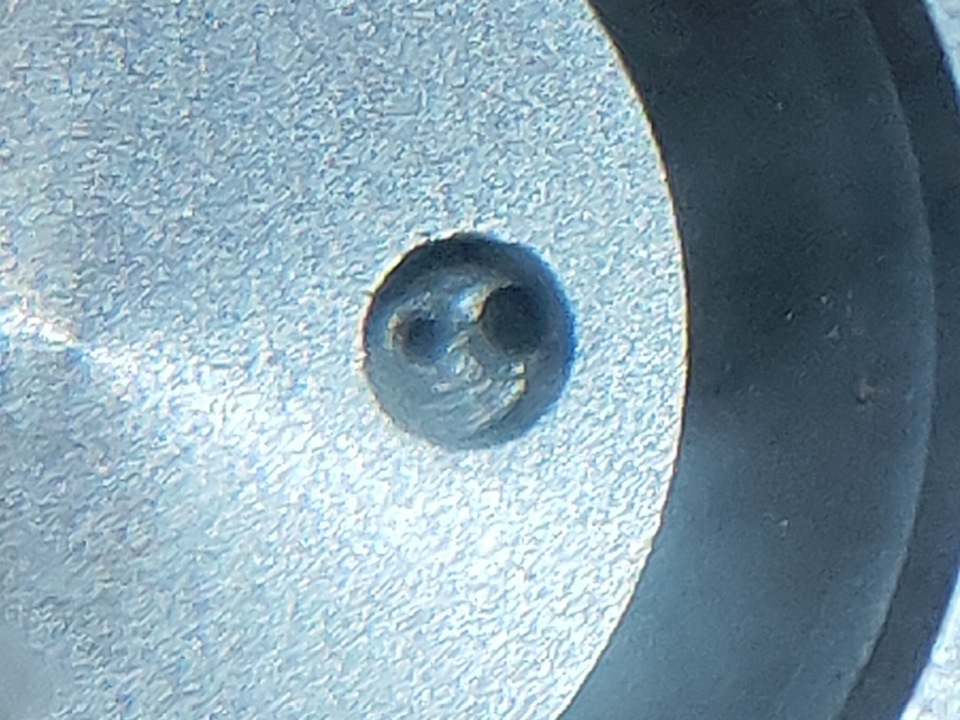

Ясно, что японцы сделали очень точно маленькое замещающее отверстие под бачком, расположив его так точно, что распухшая манжета его перекрывает. Добавилось ещё расстояние 0,6мм от подложенной мной шайбы.

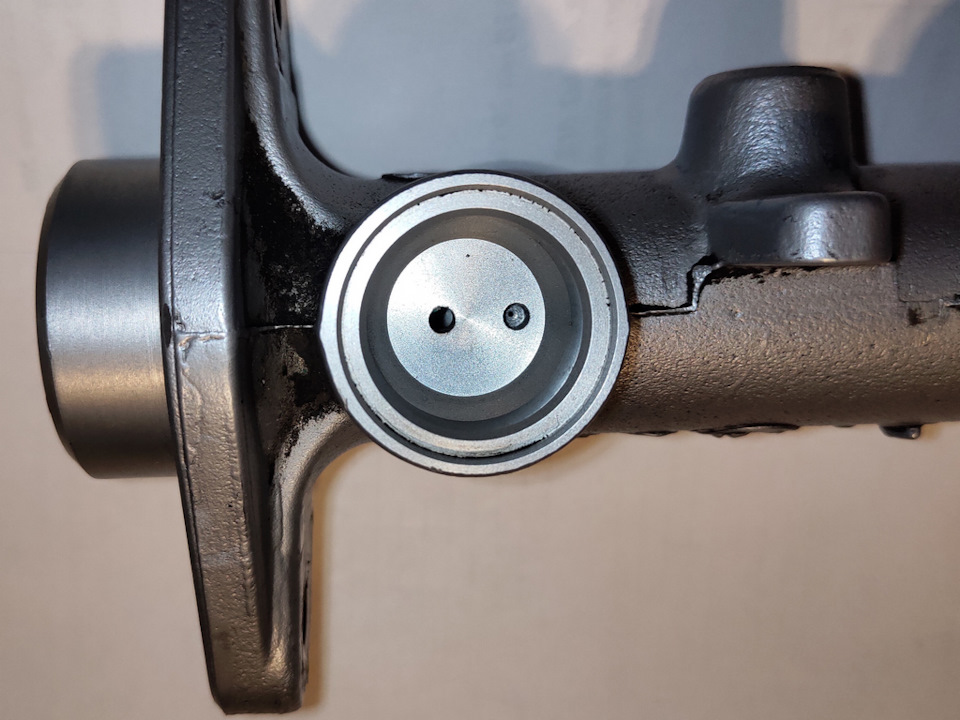

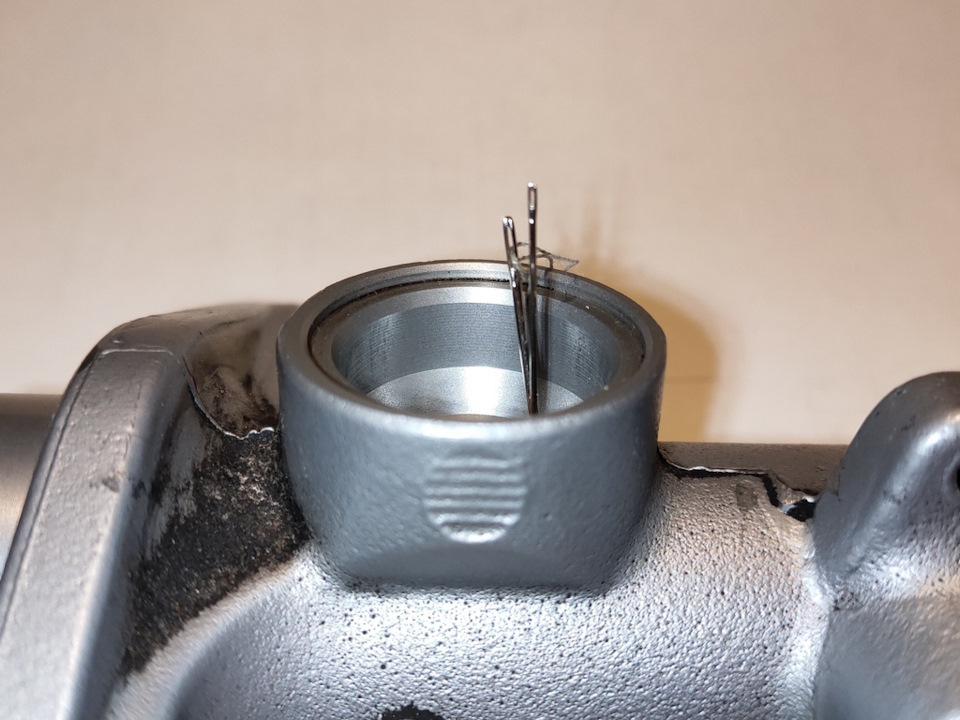

Обратной дороги нет, есть сверло 0,8. Разбираю ГТЦ. Сверлю новое отверстие, под наклоном, чтобы оно вышло примерно на 1,5мм за имеющимся отверстием. Взял бы сверло ещё меньше, но это у меня самое маленькое, родное около 0,5мм. Его хватает для жидкости, но не изнашивает край рабочей манжеты. Изнутри заусенцы нового отверстия убираю наждачкой 2500.

Трассировка получилась такой.

Опять собираю ГТЦ. Ход поршня до перекрытия нового отверстия примерно 1,5мм. Думаю, не на долго машинка мне это простит.

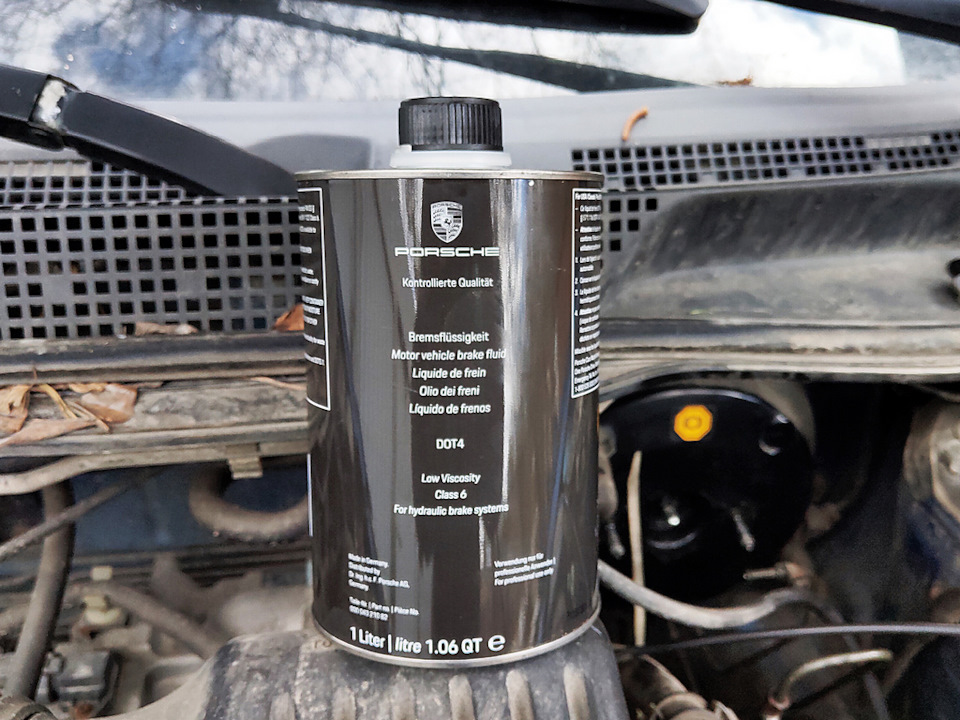

Достаю из закромов брендированную тормозную жидкость. Гулять, так гулять! Перед соединением с бачком полости ГТЦ из шприца заполняю тормозухой, особенно тщательно заднюю полость, ту, что между манжетами.

Ставлю ГТЦ на место, подключаю трубки, прокачиваю. Всё отлично. После спуска тормозухи из прокачки, Главный Поршень возвращается на место за 1,5-2 секунды, то есть педаль почти сразу чувствует давление при повторном нажатии.
Стоимость запчастей 1090руб. Затраченное время – световой день. Очень долго готовил под сборку суппорта, не спешил, не думал, что будет засада с ГТЦ.
Снимаю шляпу перед теми, кто ведёт свои журналы. Время подготовки и публикации почти равно времени, затраченному на работы.

Update
Через два езды дня после ремонта у меня есть, что сказать.
1,5мм хода главного поршня до перекрытия маленького отверстия имеют значение! На твёрдом покрытии ничего не ощущается, но я решил потормозить на песочке. Снял два предохранителя ABS в блоке под капотом и порезвился с полной блокировкой колёс. По следам видно, что диагональ заднего штуцера ГТЦ отстаёт от другой. Причём заднее правое колесо отстаёт от левого сантиметров на 10-15 по тормозному следу, а переднее левое от правого уже на 30 см.
Вывод: перекантоваться до прихода запчастей можно, но ездить так на-постоянку нельзя.

Как сделать ремонт главного тормозного цилиндра автомобиля своими руками

Доброго времени суток, уважаемые автолюбители! Давайте продолжим рассмотрение одного из столпов безопасности автомобиля, и автомобилиста – тормозной системы.

Мы с вами уже пришли к выводу, что как в самом автомобиле не бывает «самой» важной системы, так и в самих системах управления автомобилем, не бывает «самых» важных деталей и узлов. Всё взаимосвязано и всё выполняет свои задачи.

Обслуживание и ремонт главного тормозного цилиндра, для неспециалиста, можно отнести к категории ремонта: глаза боятся, а руки… ремонтируют.

Начиная ремонт, главный тормозной цилиндр вы должны поставить в число первостепенных приоритетных задач, как по первичной диагностике, так и по ремонту своими руками, в тех частях, которые нам подвластны.

Как устроен головной тормозной цилиндр

На примере самого применяемого типа тормозной системы: гидравлический привод двухконтурной тормозной системы, рассмотрим её устройство. Именно знание устройства, на самом деле нехитрого, как это кажется, поможет вам осуществить эффективный текущий ремонт головного тормозного цилиндра.

Сразу же сделаем оговорку о том, что узлы поршней, как первичного, так и вторичного, не ремонтируются. Их замена производится в сборе новыми узлами.

Гидравлический привод включает в себя:

педаль тормоза;
вакуумный усилитель тормозов;
главный тормозной цилиндр;
расширительный бачок тормозной системы;
рабочие (колесные) тормозные цилиндры. Ремонт рабочего тормозного цилиндра не является обязательным условием при проведении ремонта главного тормозного цилиндра;
трубопроводы и шланги для перемещения тормозной жидкости.

В главном тормозном цилиндре располагаются: два поршня для тормозных контуров, возвратные пружины и уплотнительные кольца. Т.е. задача главного тормозного цилиндра, после нажатия на педаль тормоза, равномерно распределить тормозную жидкость по контурам для дальнейшей её передачи в рабочие тормозные цилиндры колес.

При исправной тормозной системе, давление в обоих контурах должно быть одинаковым. В случае утечки тормозной жидкости из одного контура, второй (первичный или вторичный) обеспечит торможение автомобиля.

Диагностика главного тормозного цилиндра

Прежде, чем мы разберемся с методами диагностики и ремонта главного тормозного цилиндра, ремарка. В случаях, когда вы, по каким-либо причинам, проводите, например, переднего или заднего тормозного цилиндра, все процедуры диагностики начинаются с проверки ГТЦ.

Основная неисправность главного тормозного цилиндра заключается в неравномерном распределении тормозной жидкости по контурам. Например, из-за утечки тормозной жидкости, либо . С учетом того, что каждый контур отвечает за свою пару колес, падение давления в одном контуре не является сиюминутной трагедией.

В любом случае второй контур сработает, и вторая пара колес будет тормозить движение авто. Естественно, эффективность торможения снизится. Это ни в коем случае не означает, что с неисправным ГТЦ можно эксплуатировать авто в штатном режиме. Ремонт головного тормозного цилиндра откладывать в «долгий» ящик не рекомендуется.

Методы диагностики ГТЦ

показания контрольных приборов в салоне – загорится индикатор контрольной лампы неисправности тормозной системы;
визуальным осмотром проверяете корпус главного цилиндра на наличие подтеков тормозной жидкости, особенно в местах соединения трубопроводов с выходами контуров;
визуально проверяем наличие механических повреждений (трещин) корпуса ГТЦ;
измерение уровня давления в контурах: манометры подсоединяются к отверстиям контуров и проводится замер давления. Полученные цифры вы должны сравнить с контрольными, которые приведены в мануале по ремонту и эксплуатации вашего авто.

То есть, вы сразу увидите, какой контур вышел из строя.

Как проводить ремонт тормозного цилиндра

После наружного осмотра приступаем к разборке ГТЦ. Следует помнить, что такой диагностический тест, как проверка ГТЦ на герметичность, в условиях гаража провести невозможно. Для этого нужен специальный стенд.

Приступая к разборке ГТЦ, проводите промывку всех его деталей спиртом. Все, без исключения рехино-технические изделия меняются на новые. Для этого к вашим услугам предлагается неимоверное количество ремкомплектов для каждой марки автомобиля. При ремонте тормозов не следует руководствоваться принципом: «вроде нормально, ещё послужит».

Если в результате разборки вы увидели, что резино-технические изделия (прокладки) разбухли, то, скорее всего, виной тому является либо неподходящая (некачественная) , либо то, что она пришла в негодность из-за сильного загрязнения.

Главное требование к зеркалу ГТЦ и поршням – отсутствие механических повреждений, царапин, задиров. О замене узлов поршней мы уже говорили.

Категорически не следует пытаться отремонтировать регулятор давления ГТЦ. Он меняется в комплекте, так как все параметры выставляются производителем.

Читать еще: Скотч для глушителя автомобиля

Важно! Если вы собираетесь делать полную замену гланого тормозного цилиндра или его демонтаж, не забудьте откачать тормозную жидкость из распределительного бачка и заглушить трубопроводы тормозной системы. И не забывайте, что после ремонтных работ или замены UNW? в обязательном порядке необходимо провести .

Не самый экономный вариант ремонта – это полная замена главного тормозного цилиндра на новый. В этом случае, нужно исходить из расчета затрат на ремонтные работы и приобретение узлов и ремкомплекта и стоимостью нового ГТЦ.

Удачи вам при ремонте тормозной системы своего авто.

Симптомы неисправности главного тормозного цилиндра

Проблемы, возникшие с тормозами в пути, считаются критическими и подлежат немедленному устранению. Виновником неисправности зачастую является основной цилиндр, установленный в подкапотном пространстве и жестко соединенный с педалью. Чтобы выяснить причину поломки и самостоятельно отремонтировать агрегат, необходимо знать устройство главного тормозного цилиндра (ГТЦ) и его принцип действия. В процессе диагностики нужно различать и отсеивать неполадки других элементов системы.

Как функционирует ГТЦ?

Агрегат состоит из следующих деталей:

металлический корпус с отверстиями для подвода тормозной жидкости, штока педали и присоединения расширительного бачка;
2 поршня с уплотнительными резиновыми манжетами;
2 возвратных пружины;
направляющие втулки;
торцевая пробка с прокладкой.

Сверху к корпусу главного распределителя прикреплен расширительный бачок, куда уходят излишки жидкости через компенсационные отверстия. Внутри элемент разделен на 2 цилиндра с отдельными поршнями, стоящими на одной оси.

Глухой торец корпуса закрыт резьбовой пробкой, с другой стороны расположен фланец крепления к вакуумному усилителю. Шток от педали тормоза прикреплен к первому поршню. К нижним отверстиям присоединены трубки тормозных контуров – отдельно для передних и задних колес.

Принцип работы главного тормозного цилиндра выглядит так:

При нажатии педали оба поршня одновременно движутся вперед и толкают жидкость в трубки контуров. Под ее давлением срабатывают колесные цилиндры, сжимающие колодки на дисках.
Часть жидкости, не успевшая пройти в трубки, затекает в расширительную емкость через специальные перепускные отверстия.
Когда водитель отпускает педаль, пружины выталкивают поршни обратно, возвращая в первоначальное положение. Жидкость из трубок и бачка снова наполняет цилиндры.
Для компенсации расширения жидкости (например, от нагрева) предусмотрена еще пара отверстий, ведущая в расширительный бачок.

Примечание. ГТЦ действует совместно с вакуумным усилителем (на схеме не показан), помогающим давить на поршни. Это позволяет ускорить срабатывание системы и облегчить действия водителя.

Симптомы неполадок

Общее техническое состоянием автомобиля (в том числе тормозной системы) можно проверить с помощью персонального диагностического адаптера – автосканера. Данного рода устройства широко распространены и имеют широкий ценовой диапазон. Мы же хотим обратить ваше внимание на бюджетную модель корейского производства Scan Tool Pro Black Edition.

При стоимости около 2т.р. данный сканер способен полностью диагностировать ваш автомобиль (двигатель, коробку передач, трансмиссию, abs, srs и многое другое), что окупится за 1-2 поездки на СТО. Адаптер достаточно прост в управлении, имеет русифицированное ПО и совместим с большинством автомобилей начиная с 1993 года выпуска. Так же устройство будет полезным при покупке подержанного автомобиля, так как способно показать его реальный пробег и VIN.

Жидкостная система тормозов состоит из множества деталей, способных прийти в негодность: трубки, рабочие цилиндры колес, суппорты, барабаны и колодки. Характерные признаки неисправности главного тормозного цилиндра:

После нажатия педали автомобиль останавливается медленно. Причина – манжеты одного либо двух поршней потеряли герметичность – потрескались или «поплыли».
Для замедления нужно сильно давить педаль тормоза. Явление возникает из-за набухания резины поршневых уплотнителей.
Слишком короткий ход тормозной педали. Жидкости внутри цилиндра некуда деваться, поскольку компенсационное отверстие засорилось. Другой вариант – проход перекрыт разбухшим резиновым уплотнителем.
Распространенный симптом – провал педали, тормоза включаются в конце хода. Свидетельствует о полном износе манжет, в результате жидкость проникает за поршень и устремляется в расширительный бачок – цилиндр «перепускает».
Колодки не отпускают тормозные диски и барабаны, при движении сильно греются. Варианты: заклинил один из поршней либо засорилось перепускное отверстие.

Перечисленные признаки неисправности ГТЦ схожи с неполадками других элементов. Провал педали также случается при подпадании большого количества воздуха в трубки либо потере жидкости в одном из рабочих цилиндров. Вялое замедление и повышение силовой нагрузки на педаль часто вызывается поломкой вакуумного усилителя – трещиной мембраны или отсутствием герметичности на стыках шланга, отбирающего разрежение двигателя.

Существуют признаки, явно указывающие на работоспособность главного гидроцилиндра и неисправность прочих элементов:

в процессе торможения машину уводит в сторону – проблема кроется в определенном контуре или колесе;
заклинивание тормозных механизмов одного колеса;
скрип и писк при торможении;
нагрев дисков и колодок на одном колесе.

Если отсеять указанные симптомы, станет легче проверить главный тормозной цилиндр в условиях гаража. Сюда же относятся явные протечки тормозной жидкости и стук изношенных суппортов.

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Справка. Многие автомеханики высказывают мнение, что после замены манжет основной гидроцилиндр прослужит недолго. Утверждение отвечает истине, если автолюбитель приобрел дешевые запчасти низкого качества либо поставил новые уплотнительные кольца в цилиндр, где образовалась внутренняя выработка стенок.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
Проверьте целостность расширительного бачка и уровень жидкости в нем.
Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

Откройте крышку расширительной емкости и посадите на водительское место помощника.
Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
Снимите расширительный бачок.
Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

Ремонт ГТЦ (главного тормозного цилиндра)

Инструменты:

Ключ для откручивания штуцеров тормозных шлангов (шестигранник) — 10 мм
Отвертка плоская большая
Тиски
Отвертка плоская малая
Омметр
Нож

Детали и расходники:

Аэрозольная смазка типа WD-40
Тормозная жидкость
Тряпка
Резиновые уплотнители бачка
Бачок
Крышка бачка
Наждачная бумага
Датчик недостаточного уровня тормозной жидкости
Уплотняющие резинки — 46045-W1010
Вода
Рем. комплект — (тормозной поршень заднего контура, переднего контура и стопорная шайба)
Клей — 88

1. Нужно открутить штуцеры отводящих патрубков. Главное – хорошо надеть ключ и зафиксировать стопорным болтом. Если штуцеры уж совсем не поддаются – можно попробовать побрызгать средством WD-40. Вытекшую тормозную жидкость желательно всю собрать тряпочкой. На ГТЦ должен быть еще прикреплен щиток, защищающий его от перегрева, но для наглядности щиток снят.

2. Затем откручиваем ГТЦ от вакуумного усилителя тормозов – там всего 2 гайки и ничего сложного.

3. Снимаем ГТЦ, убираем первичную грязь тряпочкой и кладем его куда-нибудь на чистую поверхность.

4. Переборку начинаем с отделения бачка от корпуса ГТЦ. Бачок держится с помощью 2-ух резиновых уплотнителей, вставленных в корпус ГТЦ. Бачок вставлен достаточно плотно, поэтому придется повозиться – должна помочь широкая прямая отвертка. Аккуратно заводя ее за фланцы бачка, пытаемся отсоединить его от ГТЦ. Лучше это делать вдвоем, а ГТЦ закрепить в тисках.

5. Дальше все просто – откручиваем крышку, вынимаем сетку, поплавок и датчик недостаточного уровня жидкости. Датчик держится на защелке внизу бачка, с которой нам поможет справиться отвертка поменьше. Стоит осмотреть бачок на предмет трещин, через которые может сочиться тормозная жидкость.

6. Так же можно разобрать крышку бачка, чтобы почистить ее от всякого накопившегося мусора. Крышка состоит из собственно крышки, воздушного клапана (пластиковый круг с маленьким отверстием для сообщения бачка с атмосферой) и уплотняющей прокладки.

7. Теперь все детали бачка промываем в горячей мыльной воде и сушим. Бачок можно собирать. Тут ничего сложного – сперва собирается крышка, затем поплавок вставляется в бачок, сверху сеточка и в самом конце вставляем на место датчик, предварительно зачистив контакты наждачной бумагой. С бачком осталось провести последнюю операцию – проверить датчик.

Примечания:

Датчик недостаточного уровня тормозной жидкости представляет собой систему «магнит-геркон». Геркон – это такой радиоэлектронный элемент, обычно зеленого цвета, который в нашем случае имеет 2 контакта. Если к геркону поднести постоянный магнит (поплавок со встроенным магнитом) – контакты замкнутся.

8. Проверить датчик очень просто – понадобиться любой простейший омметр, будь то цифровой мультиметр. Проверку производим на установленном в бачок датчике. Подсоединяем омметр к контактам датчика. Достаем поплавок и смотрим, что показывает нам омметр – сопротивление должно быть бесконечным. Теперь вставляем на место поплавок и смотрим, чтобы он полностью провалился на дно бачка – этим мы имитируем отсутствие тормозной жидкости. Омметр должен показать сопротивление 0 – 2 Ома.

9. Все, с бачком покончено. Переходим непосредственно к ГТЦ. Черные уплотняющие резинки, в которые вставляется бачок поддеваем отверткой и сразу отправляем в мусорник. Номер новых — 46045-W1010.

10. Разбираем ГТЦ. Для этого нужно снять стопорную шайбу – с помощью тоненькой отвертки отгибаем «усики» и снимаем шайбу. Сильно встряхиваем ГТЦ и ловим вылетающие из него поршни.

11. Проверяем, как поживает зеркало цилиндра – оно должно быть гладким, без следов износа и царапин. Теперь нужно открутить хитрый байпасный клапан, который прячется за приклеенной металлической заглушкой. Ее легко снять поддев тонким ножом.

12. Для откручивания клапана понадобиться шестигранник, а корпус ГТЦ придется зажимать в тисках.

13. Промываем корпус ГТЦ и клапан горячей мыльной водой. Затем просушиваем все это, так как в ГТЦ остались элементы подверженные коррозии. И собираем все в обратной последовательности, обильно смазывая все поверхности новой тормозной жидкостью. Вот правильное положение новых поршней – сперва пружиной вперед вставляется поршень заднего контура, затем пружиной вперед – поршень переднего контура и фиксируем все это дело стопорной шайбой. Усики стопорной шайбы зажимаем маленькой отверткой. Закручиваем на место байпасный клапан и приклеиваем декоративную заглушку (например, 88 клеем). Вставляем на место новые резиновые прокладки бачка.

14. Осталось соединить вместе корпус ГТЦ и бачок. Опять же – операция не для слабонервных. Для победы над бачком нужно как минимум объединить нервы двух человек. Чтобы легче вставить бачок можно смазать фланцы тормозной жидкостью. Главное не прилагать чрезмерного усилия, дабы не пришлось покупать новый бачок. Кстати советую обратить внимание на позиционирование бачка на ГТЦ – там только один правильный вариант, если перепутаете, бачок правильно на место не встанет.

15. Устанавливаем ГТЦ на место, фиксируем гайками на вакуумном усилителе и прикручиваем штуцеры отводящих патрубков. Не забываем поставить на место защитный щиток и прокачать тормозную систему, более подробно здесь. Кстати, обратите внимание на разъем, который подсоединяется к датчику недостаточного уровня – чаще всего этот разъем оказывается окисленным.

В статье не хватает:

Фото инструмента
Фото деталей и расходников
Качественных фото ремонта

Ремонт и замена главного тормозного цилиндра

В машине не бывает главных и второстепенных узлов и агрегатов, но от выхода из строя некоторых из них напрямую зависит наше здоровье и безопасность. Поэтому стабильная работа системы тормозов, ее постоянная диагностика, регулировка и своевременный ремонт устройств, из которых она состоит, должны стать приоритетом. Даже при малейшем подозрении, что течет рабочий или главный тормозной цилиндр нужно не откладывать ремонт и регулировку, а заняться ими сразу.

Для выполнения диагностики, ремонта или замены неисправных частей своими руками, нужно разобраться в схеме работы всей системы тормозов, каковы признаки возможных поломок и как произвести ремонт главного тормозного цилиндра.

Принцип действия системы тормозов

Схема работы гидропривода этой системы проста: нажатая педаль, которая воздействует на вакуумный усилитель (если он предусмотрен), или напрямую на главный тормозной цилиндр, последний, создавая давление на гидравлическую жидкость, через патрубки посылает ее к рабочим вальцам, разжимающим тормозные колодки.

Отсюда вытекает, что основным узлом в этой схеме считается главный цилиндр, для понимания как своими руками выполнить ремонт главного тормозного цилиндра нужно изучить все его составляющие.

Устройство главного тормозного цилиндра

Принцип действия и устройство главного тормозного цилиндра схож с главным вальцом сцепления, учитывая, что во многих автомобилях один механизм выполняет двойную функцию. Но во многих автомобилях в тормозном вальце расположены два поршня для работы переднего и заднего или левого и правого контура, в зависимости от марки машины. Произведя разборку главного тормозного цилиндра можно увидеть такие основные запчасти:

1, 2 — Крышка бачка с прокладкой. 3 — Бачок главного тормозного цилиндра. 4 — Втулки под перепускной штуцер. 7 — Корпус бачка. 10, 28 — Возвратные пружины. 12, 26 — Внутренние манжеты. 13, 25 — Перепускные клапаны. 14 — Поршень, включающий передние тормоза. 15, 16 — Наружные манжеты переднего привода тормозов. 20, 22 — Наружные манжеты заднего привода тормозов. 24 — Поршень, отвечающий за работу задних тормозов.

Признаки, указывающие на неисправность

Основные признаки неудовлетворительной работы тормозов могут вызывать все составляющие в этой схеме: задний или передний контуры с патрубками, неисправности главного тормозного цилиндра или плохая регулировка педали:

Нестандартное поведение авто при торможении или «мягкая» педаль тормоза, свидетельствуют о том, что требуется регулировка педали или в систему попал воздух и нужно ее прокачать.
Загорается соответствующая индикаторная лампочка, возможен износ колодок или требуется прокачка всей системы.
Под днищем наблюдаются пятна и при визуальном осмотре видны места подтеков. Где-то штуцер патрубка пропускает гидравлическую жидкость, или износились манжеты.

Читать еще: Электронная панель приборов универсальная

При проверке давления в контурах, оно не совпадает с контрольными цифрами – нестабильно работает главный вальц, а именно штуцер неравномерно перепускает жидкость или она течет в одном из них. Причиной также может быть плохое качество гидравлической жидкости, замена и прокачка в этом случае, возможно, поможет.

При обнаружении некоторых из этих признаков не нужно делать поспешных выводов, что требуется замена главного тормозного цилиндра, возможно, прокачка системы сможет помочь, но даже если и это не дало результатов, не спешите менять, возможно, его можно отремонтировать. В продаже всегда можно найти запчасти в виде ремкомплекта главного тормозного цилиндра, в который могут входить: штуцер, поршни, манжеты, пружины, стопорные кольца и прочее.

Ремонт главного цилиндра

После того как произвели снятие главного тормозного цилиндра, стоит произвести осмотр на предмет механических повреждений, если их нет, нужно разобрать его и поменять вышедшие из строя запчасти, на те, которые находятся в ремкомплекте. Произведя разбор главного тормозного цилиндра, в любом случае надлежит поменять все резиновые запчасти – манжеты и пр. Принцип разборки прост:

предварительно закрепив его в тисках, из корпуса выкручиваем штуцеры подвода жидкости;
отверткой снимаем стопорное кольцо;
аккуратно разобрать и вынуть манжеты, поршни, пружины и прочие запчасти.

Очистив все составляющие и промыв их в гидравлической жидкости, требуется внимательно осмотреть внутреннее зеркало корпуса на предмет задиров и прочих повреждений. Если выявлены разбухшие манжеты, стоит поменять гидравлическую жидкость, плохое качество которой может быть причиной такого явления. Одним из табу является регулировка и ремонт регулятора давления, у которого параметры выставлены производителем, его замена производится в комплекте.

Сборка главного тормозного цилиндра производится в обратном порядке. Поменяв требующие замены запчасти: штуцер, комплект манжетов и другие на новые, возникает вопрос, как проверить главный тормозной цилиндр после сборки?

Для этого существует специальный стенд, состоящий из таких узлов:

Клапаны прокачки.
Манометры.
Поглощающие вальцы.
Бачок с гидравлической жидкостью.
Указатель максимального смещения.
Механический маховик.
Корпус главного вальца.

Этот стенд поможет определить, правильно ли произведена сборка своими руками. После установки главного вальца на место нужно прокачать систему тормозов. Если же найдены механические повреждения на корпусе, то требуется замена главного тормозного цилиндра на новый.

Замена вальца

Как заменить главный тормозной цилиндр? Все действия производятся, как и при его ремонте. Откачать гидравлическую жидкость из бачка, отсоединить все патрубки от корпуса, сам вальц отсоединить от вакуумного усилителя или корпуса авто и от педали тормоза. Установка главного тормозного цилиндра производится в обратном порядке. Выполнив все ремонтные действия, следует прокачать тормоза. Прокачка производится по схеме: задние правое и левое колесо и после этого передние. После прокачки производится регулировка педали тормоза по высоте.

Также рекомендуем к просмотру видео по теме:

Ремкомплект главного тормозного цилиндра

26 2 65k

Использование ремкомплекта ГТЦ

Ремкомплект главного тормозного цилиндра — основа для проведения ремонтных работ с ГТЦ. В свою очередь, ГТЦ — одна из самых важных частей тормозной системы автомобиля, которая всегда должна находиться в исправном состоянии. Это обеспечивает безопасность машины, водителя и пассажиров, а также предотвращение аварийной ситуации на дороге.

Ремкомплект на главный тормозной цилиндр позволяет устранить основные неисправности, и избавить автовладельца от необходимости покупать новый ГТЦ. Как правило, в него входят различные резинки и манжеты, цель которых заключается в обеспечении герметичности тормозной системы, ведь ее утрата — это основная причина неисправности автомобильных тормозов.

Состав ремкомплекта

Состав ремкомплекта главного тормозного цилиндра отличается в зависимости от нескольких факторов:

модели автомобиля, для которого предназначен набор;
производителя;
состава комплекта (полный или неполный).

Так, комплекты отличаются между собой не только наличием тех или иных расходников, но и их количеством. В полные комплекты входят перечисленные ниже элементы, а в неполные — лишь манжеты. И так, в большинстве случаев в состав ремкомплекта входят следующие расходные материалы:

Ремкомплект ГТЦ к ВАЗ-2109

разделительная манжета камер;
главная манжета поршня цилиндра;
наружная манжета цилиндра;
уплотнительная манжета для ГТЦ;
защитный колпачок для ГТЦ;
уплотнитель для головки поршня;
- колпачок для штуцера шланги прокачки от цилиндра выключения сцепления;
поршни (первичный и вторичный);
возвратные пружины для поршней;
уплотнительные кольца для поршней;
седло для поршней;
держатель пружины поршня и винт держателя.

Использовать ремкомплект главного тормозного цилиндра следует при появлении неисправностей в его работе. О них далее.

Признаки неисправности главного тормозного цилиндра

Существует ряд объективных признаков, указывающих на то, что ГТЦ неисправен. К ним относится:

Появление тормозной жидкости на корпусе вакуумного усилителя тормозов в месте его стыка с главным тормозным цилиндром. Причина этого заключается в том, что вышел из строя воротничковый манжет низкого давления в ГТЦ, вследствие чего требуется его замена.
Ощущение “мягкости” в педали. В данном случае самая вероятная причина состоит в том, что в систему попал воздух из-за разгерметизации тормозной гидросистемы. Еще один вариант — износ манжеты поршней главного тормозного цилиндра или износ “зеркала” ГТЦ.
Подклинивание педали тормоза. Причиной неисправности такой проблемы заключается в том, что возникло засорение или перекрытие компенсационного отверстия в корпусе главного тормозного цилиндра.
Заедание педали тормоза в момент процесса торможения. Данный признак может быть вызван подклиниванием поршней в главном цилиндре в случае попадания в систему грязи. Это, в свою очередь, может быть следствием того, что тормозная жидкость “потянула” влагу, поскольку она является гигроскопичной. Вместе с пылью в систему также могут проникнуть мелкие твердые частички. Именно поэтому автопроизводители рекомендуют периодически менять жидкость в тормозной системе.
Не возвращение педали педали тормоза в исходное положение после нажатия. Причин проблема может быть несколько. Например, выход из строя одной или двух возвратных пружин поршней ГТЦ либо неисправность в приводе педали тормоза.

Устройство главного тормозного цилиндра

Зная устройство тормозного цилиндра, вы сможете без проблем справиться с его ремонтом, применив нужные элементы из ремкомплекта. В большинстве современных автомобилей используют ГТЦ, состоящий из двух секций, каждая из которых отвечает за работу пары колес. В случае переднеприводного автомобиля один контур работает с передним левым и задним правым колесом, а другой — передним правым и задним левым. Если же мы говорим о заднеприводных машинах, то один контур отвечает за передние тормоза, второй — за задние. Использование двух контуров делает тормозную систему гораздо надежнее.

Главный тормозной цилиндр состоит из таких частей:

Корпус. В нем находятся все рабочие механизмы цилиндра.
Расширительный резервуар. Его задача — питание гидросистемы рабочей жидкостью.
Рабочие трубки, предназначенные для пропускания жидкости в схеме.
Поршни. Благодаря ему в системе обеспечивается необходимое давление.
Возвратные пружины. Работают как противовес поршням, поднимая их, и удерживая в начальном положении при условии отсутствия противодействия.
Манжеты и кольца для уплотнения. Их задача — обеспечение необходимого уровня герметичности как в цилиндре, так и в гидравлической тормозной системе в целом.
Датчики перепада давления. Они передают информацию ЭБУ, которая, в свою очередь, сообщает водителю о возникших неисправностях в гидравлической системе торможения (падении давления, низкому уровню жидкости и так далее).

Без знаний принципа работы вам едва получится проверить правильность его срабатывания. Так что далее предлагаем понять как работает ГТЦ и проверить его исправность.

Алгоритм работы главного тормозного цилиндра

Основная задача ГТЦ состоит в том, чтобы преобразовать давление, имеющееся на педали тормоза автомобиля, в гидравлическое давление тормозной системы с помощью рабочих цилиндров. То есть, он является главным распределяющим звеном, благодаря которому рабочая жидкость подается к исполнительным механизмам.

Во время нажатия на педаль тормоза в магистрали создается давление, из-за чего шток вакуумного усилителя толкает первый поршень цилиндра, который перекрывает компенсационное отверстие. Вследствие этого увеличивается давление в первом, а потом и во втором контуре. А пустоты, которые возникают во время движения поршней, заполняются рабочей жидкостью. При этом движение самих поршней будет проходить до тех пор, пока это позволит возвратная пружина.

При достижении максимального давления в контурах выполняется срабатывание тормозного механизма. После того, как водитель убрал ногу с педали тормоза, пружины возвращают поршни в исходное положение, а давление в системе нормализуется (становится атмосферным). В системе существует расширительный бачок, куда возвращается тормозная жидкость, препятствуя таким образом созданию разрежения в системе. При выходе из строя одного из контуров цилиндра другой будет продолжать работать, обеспечивая торможение, хотя и с меньшей эффективностью.

Проверка главного тормозного цилиндра

Устройство главного тормозного цилиндра подразумевает использование уплотнительных резиновых деталей, которые периодически выходят из строя и стают основной проблемой при проведении проверки. Поэтому, в случае, если в работе тормозной системы возникли неполадки, описанные выше, необходимо проверить ее работу. И начать необходимо именно с ГТЦ. Проверка выполняется в такой последовательности:

Необходимо проверить наличие потеков на корпусе, а также наличие трещин на нем.
Далее нужно проверить герметичность и состояние уплотнительных элементов цилиндра. При любом объеме проводимых ремонтных работ необходимо обязательно заменить все резиновые уплотнители, которые имеются в составе ремкомплекта главного тормозного цилиндра.

Если проверка показала появление изменений в работе ГТЦ, то не дожидаясь полного выхода его из строя, рекомендуем отремонтировать его, заменив некоторые элементы из ремкомплекта. Учтите, что с его помощью можно устранить лишь мелкие неисправности (например, течь тормозной жидкости).

В случае же, если было повреждено зеркало цилиндра, то есть, на нем появились царапины, раковины или другие повреждения, то он становится неремонтопригоден. Единственный выход в таком случае — его полная замена.

Ремонт и замена ремкомплекта главного тормозного цилиндра

После того, как вы выяснили причину поломки, вам необходимо купить ремкомплект главного тормозного цилиндра. Они делятся на два основных типа — полный и неполный. Для некоторых машин необходим дополнительно специальный ключ (например, для ВАЗ 2110). В комплект полного набора входят: пластиковые конуса для монтажа новых манжет на тело поршней, шайбы, пружины, пыльники, все необходимые манжеты. Если комплект неполный, то в него, как правило, входят лишь манжеты ГТЦ.

Как же поменять ремкомплект главного тормозного цилиндра? Алгоритм выполнения работ следующий:

Ремкомплект ГТЦ к ВАЗ 2108-2109

Снять минусовую клемму с аккумулятора и клеммы с бачка тормозной жидкости. Это делается для того, чтобы электронный блок управления в дальнейшем не вывел сообщение об ошибке.
Далее необходимо слить из системы рабочую жидкость. Делается это с помощью медицинского шприца и трубок. Некоторая жидкость все же останется в системе, поэтому приготовьте заранее ветошь для устранения потеков. Все отсоединенные трубопроводы необходимо “заглушить”.
После этого нужно приступить к снятию непосредственно ГТЦ. Этот процесс буквально незначительно будет отличаться для каждой модели автомобиля, поэтому невозможно дать определенных рекомендаций в рамках одной статьи, но одно можно сказать с уверенностью, что прикручен к вакуумнику лишь двумя шпильками.

Дальнейший ремонт главного тормозного цилиндра необходимо проводить на рабочем столе (верстаке). Как показывает практика, капитальный ремонт ГТЦ в условиях гаража невозможен или не приносит желаемых результатов. Поэтому ограничимся рассмотрением случая замены резиновых уплотнителей из ремкомплекта тормозного цилиндра.

Для демонтажа необходимо открутить стопорные и крепежные болты механизма. После чего разобрать корпус. Делать это нужно аккуратно. чтобы имеющиеся внутри пружинки не разлетелись в стороны.
Все старые резиновые уплотнения и манжеты удалить из корпуса, после чего почистить их посадочные места от возможной грязи и пыли с маслом.
При сборке все новые резиновые уплотнения необходимо смазать используемой тормозной жидкостью (желательно новой). А медные кольца под стопорными болтами лучше заменить на новые. Крепежные и стопорные болты лучше покрыть медной смазкой (спреем или пастой) с тем, чтобы в дальнейшем при необходимости они не прикипели и их можно было без труда выкрутить.

Замена ремкомплекта главного тормозного цилиндра

Использование ремкомплекта для ГТЦ ВАЗ

Сборка и установка цилиндра на место выполняется в обратном порядке. Не забудьте накинуть клемму на аккумуляторную батарею. В систему обязательно заливать новую рабочую жидкость (ею же смазывают новые резиновые уплотнительные детали), после чего выполняется прокачка тормозной системы с тем, чтобы выгнать из нее воздух.

Производители ремкомплектов

Популярными производителями ремкомплектов главного тормозного цилиндра, используемые на территории нашей страны, являются следующие компании:

АОЗТ “Волжскрезинотехника”. Предприятие производит ремкомплекты для отечественных автомобилей — “Жигулей”, “Москвичей” и других популярных марок (на Москвич 2140 состоит из 3-х пар манжет каждая из которых имеет свой кат. ном. 412-3505045, 042 и 036).
FENOX Global Group (Беларусь). Компания производит широкий ассортимент ремкомплектов для отечественных и зарубежных автомобилей. В частности, для ВАЗ-2101, 2106, 2107 и ВАЗ-2121 каталожный номер ремкомплекта ГТЦ — KPT1963C3, цена ремкомплекта 1,3. 1,7$. А для Москвича 2140-3505032.
ПАО “Балаковорезинотехника”. Производитель резинотехнических изделий, выпускающий более 6000 наименований и обеспечивающий бесперебойную работу автоконвейеров ВАЗа, КамАЗа, ГАЗа (каталожный номер для ремкомплекта ГТЦ автомобилей ВАЗ 2108-09 — 21080350503300, ремкомплект от производителя, цена — около 1$).
Компания “Базальт”. Российский производитель, выпускающий ремкомплекты ГТЦ для отечественных автомобилей.
SEIKEN. Производитель из Японии, выпускающий ремкомплекты, в основном, для японских автомобилей (например, HONDA, каталожный номер комплекта — SK62811, цена ремкомплекта главного тормозного цилиндра — 16. 18$).
Aisin Seiki Co Ltd (или просто Aisin). Еще одна японская компания, производящая комплектующие для автосборочных производств. Много продукции производит для Toyota.
SEGURIDAD INDUSTRIAL, S.A (SEINSA), Испания. Производит продукцию, в том числе ремкомплекты ГТЦ под ТМ AUTOFREN. Используются во многих европейских автомобилях. (например, каталожный номер набора — D1298, цена — 2. 3$).
Компания DELPHI, США. Ее ремкомплекты используются как на американских, так и европейских машинах (например, Mercedes).
ATE, Германия. Производит ремкомплекты для европейских автомобилей (например, каталожный номер 03037030232, цена ремкомплекта ГТЦ — 20. 25$).

Хотелось бы напомнить что.

С помощью ремкомплекта ГТЦ можно устранить лишь незначительные неисправности в его работе — течь тормозной жидкости, плавность работы педали, регулировку тормозной системы. Если же цилиндр поврежден физически, то в большинстве случаев он подлежит полной замене, и к сожалению, заменой манжет тут не обойтись.

По окончанию проведения работ по замене ремкомплекта главного тормозного цилиндра не забудьте выполнить прокачку тормозной системы, чтобы обеспечить ее герметичность и отсутствие в ней воздуха. А перед выездом на дорогу попробуйте эффективность работы тормозной системы неподалеку от гаража, соблюдая при этом правила безопасности.

Ремонт главного тормозного цилиндра своими руками

В переводе с тюркского языка тормоз (turmaz) означает подкладку под колеса арбы. Мы уже прошли по эволюционной линейке развития транспорта, и в современном автомобиле тормозная система не ограничивается одной только подкладкой под колёса авто.

Задний цилиндр конструкция

Замена заднего тормозного цилиндра ваз 2109

В свою очередь цилиндр состоит из:

Бачка тормозной жидкости. Специальный датчик регулирует уровень жидкости;

Примечание: резервуар для тормозной жидкости не обязательно должен быть установлен собственно на данном цилиндре. Его можно установить и в другом месте, если оно более удобное. Важно, чтобы он был связан с полостью цилиндра посредством трубок.

Корпуса, в котором сосредоточены поршни и возвратные пружины;
Возвратных пружин, позволяющих вернуться поршням в исходное положение после нажимания на тормоз;

Замена заднего тормозного цилиндра на ваз 2109

Уплотнительных манжет, которые создают правильное давление в резервуаре;
Поршней с толкателями;
Датчика перепада давления.

Примечание: с его помощью водитель узнает о потере герметичности в одном из контуров.

Как все работает

Замена задних тормозных цилиндров ваз 2109

Как правило, в нормальном состоянии и при оптимальных условиях среды цилиндр работает так:

Чтобы замедлить скорость, водителю необходимо нажать на тормоз. После этого усилие передается по штоку к поршню. Этот шток продвигается вперед, способствуя перекрытию компенсационного отверстия. Таким образом, начинается увеличение давления тормозной жидкости.

Примечание: то же самое происходит и в переднем цилиндре, что способствует быстрому торможению машины.

После того, как автомобиль был остановлен, водитель перестает нажимать на педаль. В результате этого поршни возвращаются в исходные позиции. Кроме того поршни начинают действовать сообща вместе с резервуаром. Это способствует тому, что давление во втором выравнивается и становится сходным с атмосферным. Помимо этого колеса также возвращаются в свое первоначальное положение.

Некоторые советы

Если начались проблемы с тормозами, в первую очередь нужно произвести внешний осмотр ТС: проверить уровень жидкости в бачке, убедиться, что не подтекают передние/задние цилиндры. В гидравлике тормозов не должно быть даже пятен ТЖ.
«Тормозуху» обязательно следует заливать одной и той же марки, полностью замену ТЖ рекомендуется проводить не реже чем один раз в два года.
Если в ГТЦ выявлены неисправности, и он уже прослужил не менее года, целесообразнее его заменить полностью, чем ремонтировать. То же самое можно сказать и о задних рабочих цилиндриках.
Прежде чем менять ГТЦ, следует из него удалить тормозную жидкость, обычно такую операцию делают с помощью шприца.
Обычно течь главного цилиндра не видна, но если есть какие-либо подозрения, что это деталь неисправна, следует снять ГТЦ – следы подтеков у него будут сзади, и это говорит о его неисправном состоянии.
Если при внешнем осмотре на тормозных шлангах были обнаружены трещины, лучше не рисковать и сразу заменить дефектные детали.

Принцип действия системы тормозов

Неисправности ГТЦ

Основные неисправности главного тормозного цилиндра:

износ резиновых уплотнительных элементов;
образование царапин и ржавчины на внутренней поверхности ГТЦ;
попадание воздуха внутрь ГТЦ.

Во время торможения сильно возрастает температура в рабочих цилиндрах, что ведет к сильному нагреву тормозной жидкости. Через 1 – 2 года свойства жидкости начинают меняться, это приводит к повышенному износу резиновых уплотнений. Ведь в жидкость попадают частицы металлических окислов и гидроксидов, а также микроскопические фрагменты резиновых уплотнений. В результате уплотнители, а нередко и внутренняя поверхность ГТЦ изнашиваются, это приводит к появлению утечек тормозной жидкости.

Если где-то в тормозной системе присутствует даже небольшая утечка, уровень жидкости в бачке будет постоянно понижаться. При достижении критического значения внутрь ГТЦ может попасть воздух, это сильно снизит эффективность торможения. Чем больше воздуха, тем хуже работает система. В некоторых случаях тормоза срабатывают только с 4 – 5 нажатия на педаль.

Ремонт

Замена задних тормозных цилиндров на ваз 2109

Если потек тормозной цилиндр, то его обязательно нужно менять. Но для этого не всегда следует покупать новый. Можно просто отремонтировать старый. Для этого надо заранее купить манжеты. Как правило, они продаются вместе с пыльником и помпой. Чтобы это сделать, необходимо:

Поднять машину, используя домкрат.

Примечание: Чтобы машина не укатилась, следует поставить с обеих сторон под колеса кирпичи.

Снять колесо, но перед этим желательно открутить все гайки, которые его держат. Поможет в этом ключ на 19.

Примечание: снятое колесо надо поставить на его место но не вертикально, а горизонтально. Чтобы уровнять высоту колеса с высотой других колес, можно подложить какие-то предметы. Теперь можно машину опустить и домкрат убрать в сторону.

Затем снимается диск.

Замена тормозного заднего цилиндра ваз 2109

Примечание: ни в коем случае нельзя бить сразу молотком по кромке, так как можно отбить раковины. Желательно это делать через какую-нибудь наставку (это небольшой предмет, который прилаживается к кромке, а уже по нему — бить молотком).

Открутить все гайки, которые держат барабан. После можно будет его без труда снять.

Примечание: теперь появится доступ к тормозному цилиндру.

Снять тормозной цилиндр.
Прежде чем начинать его ремонт, необходимо смазать манжеты и пыльник тормозной жидкостью, чтобы они стали скользкими.

Замена тормозных задних цилиндров на ваз 2109

Поменять старые манжеты на новые. Вставить пыльник на место.

Примечание: После этого закрутить его при помощи помпы, которая создана специально для этого (она есть в комплекте).

Вернуть цилиндр на место.

Примечание: на него нужно слегка нажать. Чтобы он легче встал на свое место, его необходимо немножко пошатывать.

Можно закрутить его. Для этого надо использовать ключ на 10.

Примечание: минусом заднего цилиндра является то, что нет возможности закрутить его головкой, а это было бы намного проще.

После этого нужно взять плоскую отвертку и поставить цилиндр ровно.
Затем нужно приступать к прикручиванию тормозных колодок.

Примечание: Концы колодок должны соединяться с отверстиями в цилиндре.

Прикрутить колодки, чтобы они были неподвижными. Колодки нужно соединить с помощью пружин.
Вернуть на место барабан, диск и само колесо.

Разборка и ремонт ГТЦ

После демонтажа ГТЦ необходимо внимательно осмотреть его на предмет утечки жидкости. Если задний сальник влажный или мокрый, скорее всего, часть тормозной жидкости попала в ВУТ и разъедает его мембраны. Необходимо шприцем и тонкой трубочкой откачать жидкость из ВУТ.

Для разборки ГТЦ слейте с него жидкость, затем аккуратно зажмите в тисках таким образом, чтобы отверстия для установки бачка оказались внизу. Открутите стопорные винты, которые не позволяют поршням возвращаться излишне далеко. Извлеките ГТЦ из тисков и с помощью съемника снимите стопорное кольцо со стороны ВУТ. Вытащите первый поршень и пружину. Нередко второй поршень выходит с трудом, поэтому приходится или стучать ГТЦ по деревянному бруску, или глушить одно из отверстий дальнего цилиндра с помощью подходящего болта и подключать ко второму отверстию компрессор с давлением не меньше 6 атмосфер. Вытаскивая поршни, обязательно запоминайте, как установлены резиновые уплотнители и как расположены поршни, это очень поможет при сборке.

Внимательно осмотрите внутреннюю поверхность ГТЦ. Любые царапины ведут к снижению эффективности торможения, поэтому недопустимы. Если на внутренней поверхности обнаружены царапины, корпус или ГТЦ целиком необходимо заменить. Убедившись, что внутренняя поверхность ГТЦ не имеет повреждений, покупайте соответствующий ремкомплект. При выборе ремкомплекта отдавайте предпочтение изделиям, которые изготовлены предприятиями-партнерами крупных автопроизводителей. Нередко оригинальные ремкомплекты от одной марки или модели подходят к другой.

Снимите все старые резиновые уплотнители с поршней. Промойте поршни водой и просушите сжатым воздухом. Установите новые уплотнители из ремкомплекта. Перед установкой обязательно смажьте их тормозной жидкостью, это облегчит их посадку на место и предотвратит повреждение. Не перепутайте направление установки манжет. Перед сборкой ГТЦ промойте его корпус водой с моющими средствами, просушите сжатым воздухом и обильно смажьте тормозной жидкостью. Не используйте для промывки бензин или другие нефтепродукты, если вы некачественно смоете их, то они разъедят резиновые уплотнители. Установите на место поршни, закрутите стопорные болты, вставьте задний сальник и стопорное кольцо.

Установка и прокачка ГТЦ

Установку выполняйте также, как демонтаж, только в обратной последовательности. После того как затянули наконечники трубок, заливайте тормозную жидкость. Теперь необходимо прокачать главный тормозной цилиндр. Попросите помощника 4 раза плавно и до упора нажать на педаль тормоза, затем нажать еще раз и не отпускать. Ослабьте задний правый наконечник тормозной трубки, чтобы из-под него потекла тормозная жидкость. После того, как жидкость и воздух перестанут выходить, затяните наконечник и разрешите помощнику отпустить педаль тормоза. Повторите эту процедуру 3 – 4 раза для каждой трубки.

В половине случаев такой подход позволяет избежать полной прокачки тормозов. После прокачки педаль тормоза должна быть очень тугой. Заведите двигатель, и несколько раз нажмите педаль тормоза. Если она легко продавливается больше, чем на 1/6 часть хода, необходима полная прокачка тормозов. Выезжайте на любой прямой участок, где можно без помех разгоняться и тормозить. Разгонитесь до 5 – 10 километров в час и нажмите на тормоз, чтобы убедиться, что тормоза работают. Если все нормально, разгонитесь до 30 километров в час, затем резко и сильно нажмите на педаль тормоза. Если машина будет тормозить быстро и без увода в стороны, вы все сделали правильно. Если автомобиль повело в сторону, необходима полная прокачка тормозов.

Главный цилиндр тормозной: диагностика и ремонт

Главный тормозной цилиндр (ГТЦ) – устройство для преобразования усилия от педали тормоза в давление гидравлической жидкости для дальнейшей передачи усилия через гидравлическую жидкость (тормозную жидкость) на поршень тормозного суппорта. ГТЦ расположен в верхней части вакуумного усилителя тормозов (ВУТ). Над главным цилиндром находится бачок, заполненный тормозной жидкостью.

В целом, деталь достаточно надежная и отличается большим сроком службы. Однако тормозные цилиндры в процессе эксплуатации изнашиваются, в результате чего требуется их проверка, замена или ремонт. Подробнее читайте в нашей статье.

Устройство тормозного цилиндра и принцип работы ГТЦ

На подавляющем большинстве автомобилей цилиндры двухсекционные, каждая из секций отвечает за отдельный контур тормозной системы.

Это необходимо для безопасности, так как в случае повреждения эффективность тормозной системы снизится, но работоспособность сохранится.

Устройство главного тормозного цилиндра:

шток вакуумного усилителя тормозов;
стопорное кольцо;
перепускное отверстие первого контура;
компенсационное отверстие первого контура;
первая секция бачка;
вторая секция бачка;
перепускное отверстие второго контура;
компенсационное отверстие второго контура;
возвратная пружина второго поршня;
корпус главного цилиндра;
манжета;
второй поршень;
манжета;
возвратная пружина первого поршня;
манжета;
наружная манжета;
пыльник;
первый поршень.

Как работает главный цилиндр

В корпусе один за другим расположены 2 поршня. Когда водитель жмет на педаль тормоза, усилие через шток передается на первый поршень, который сдвигается вперед. За счет этого сжимается тормозная жидкость, тем самым формируя давление в первом тормозном контуре.

После отпускания педали тормоза возвратные пружины возвращают поршни в исходное положение, давление внутри цилиндра снова выравнивается за счет тормозной жидкости в бачке. Данная схема работы ГТЦ позволяет очень быстро передать усилие через практически несжимаемую тормозную жидкость на каждый из тормозных цилиндров на колесах.

Кстати, компенсационный бачок тоже имеет две секции. Если возникнут протечки, жидкость останется, как минимум, в одной секции. Внутри бачка дополнительно стоит датчик уровня тормозной жидкости. При сильном снижении уровня на панели приборов загорается соответствующий индикатор. Для повышения надежности на некоторых ГТЦ используют сразу два бачка.

Цилиндр тормозной главный: признаки неисправности

ГТЦ представляет собой надежное устройство, однако со временем отдельные элементы в его конструкции выходят из строя. В списке основных признаков проблем главного тормозного цилиндра следует выделить следующие:

педаль тормоза проваливается;
тормоза срабатывают в конце хода педали;
уменьшен ход педали тормоза;
для торможения необходимо приложить большое усилие;
тормозные колодки постоянно прижаты к тормозным дискам;

В одних случаях может потребоваться как полная замена ГТЦ или ремонт главного тормозного цилиндра, тогда как в других неисправным оказывается совсем другой элемент.

По этой при чине необходимо обратить внимание на то, как машина ведет себя при торможении:

явный увод от заданной траектории при плавном нажатии на тормоз при езде по ровной дороге. Такой симптом обычно указывает как на проблемы в одном тормозном контуре или на одном колесе.
слышен скрип или скрежет при торможении, заметно биение. Проблема в колодках или тормозных дисках.
Заметен сильный перегрев тормозных дисков. В этом случае необходимо обратить внимание на сами тормозные суппорты.

Если же подобных признаков не обнаружено, тогда высока вероятность проблем именно с главным тормозным цилиндром.

Причины поломки ГТЦ

Как правило, среди основных причин поломки главного тормозного цилиндра специалисты выделяют:

Использование некачественной/неподходящей тормозной жидкости, в результате чего происходит повреждение резиновых уплотнителей и манжет. Результат — ГТЦ течет.
Замена тормозной жидкости осуществляется нерегулярно, жидкость «накапливает» влагу и теряет свои свойства. В результате детали из металла окисляются, появляется ржавчина, клапана засоряются и т.д.;
После некачественного ремонта ГТЦ работоспособность устройства не восстановлена или восстановлена частично. В этом случае главный тормозной цилиндр может течь, клапана не работают должным образом, происходит перепускание и т.п.

При этом уровень тормозной жидкости в бачке не снижается, однако педаль тормоза проваливается (как будто произошла утечка). Если проверка ВУТ (на заглушенном авто нажать 3-5 раз на педаль тормоза) дала положительный результат и усилитель в порядке, тогда имеет место перепускание ГТЦ.

Это происходит по причине того, что манжеты изношены или повреждены. При этом нажатие на педаль тормоза не позволяет создать нужно давление и тормоза не работают.

Ремонт главного тормозного цилиндра

Главный тормозной цилиндр отличается ремонтопригодностью, в продаже имеются ремкомплекты ГТЦ. Комплекты могут быть полными и неполными. Неполный комплект обычно включает в себя только уплотнители и манжеты для ремонта цилиндра.

Полный комплект позволяет выполнить комплексную переборку устройства и включает в себя:

защитный колпачок ГТЦ и колпачок для штуцера;
уплотнители для поршня и поршневой головки;
уплотнительные манжеты;
поршни, возвратные пружины;
держатель пружины, винт.

0 0 голоса

Рейтинг статьи
