Капиталка мотора 21213

Всем привет.
3 года назад я купил ниву, старую ниву. для покатушек, рыбалок и грибалок. цена ее была чисто символическая 27 тыр., фактически цена велосипеда, ну или лодочного винта для моей лодки с подвесным мотором ))). при этом машина могла сама передвигаться. по электрике многое не работало, внешний вид на 3-, состояние ходовки на 3, мотора на 3-. резина говно! но цена! поржали с другом и я ее забрал. час ночи, мы ищем банкомат в деревне, пишем ДКП и жмем руки. домой своим ходом.
далее разбор полетов и прочее. ремонтмодернизация, т.е. НИВОВОДСТВО.
за пол года мы ушатали КПП и передний мост. еще через год мотор приказал долго жить
ну что вы хотите от машины за 27 тыр? ))) правильно — документы! остальное все делается.
мотор мы сняли, и поставили контракта. выбор был сложный. контракт не подвел. не скажу, что говно попалось, но не на отлично (цена 12 тыр. ну тоже смешно). откатал 2 года, модернизировался до инжектора. да и особых проблем он не давал. ни разу не подвел при его состоянии. в принципе можно было его катать и катать до тотала. но, мне же надо! ))) я хочу новый! а из магазина не хочу по личным убеждения и прочтенного опыта. да и родной номер вписаный в СТС как то пригревал бы )))
в общем решился на капиталку. родного мертвого мотора, а точнее только низа, т.к. инжекторную башку от 2123 я никуда девать не собирался. просто меняем низ. сказать просто, сделать сложно!
КАПИТАЛКА низа 21213
для начала все разбираем и дефектуем. напомню, что мотор просто перестал заводиться по неизвестной мне тогда причине. разбор дал следующее.
1. «гудрон». он был везде. распред вал, ГБЦ, колено вал. колено осталось в ремонт. его еле отмыли и продули. каналы колена отмачивались 2 дня в растворе. и дулись пока не пошел чистый бенз.

бошка не убита. едем дальше. как делать капиталку ГБЦ смотрите мануал. это не долго и не так дорого. но ее делать надо. в моем случае голову делали осенью, когда я ставил инжектор и зимой в феврале еще раз, когда сорвало шпонку на распред валу с последующим загибом клопов (поехали на соревнования и наш экипаж туда просто не доехал своим ходом. печально и смешно). поэтому я делал еще одну капиталку ГБЦ с заменой распреда (он мне сразу не понравился, но обрыв шпонки — это случай один из тысячи!). 2 подряд это слишком. третью я решил не делать
2. поршневая. тут и вылез «жданчик». это осыпавшийся поршень 1-го цилиндра. (фото не найду никак)

3. бугеля шатунов. тут стало ясно (по болтам бугелей. они не родные и сидят на герметике), что мотор делал какой то «профан».
4. далее коленовал. дефектовка показала, что есть огромные задиры на шатунных шейках и поменьше задиры на коренных.
5. масло насос и «помпа» поехали в утиль без дефектовки. это расходники.

вывод. мотор когда то перестал тянуть. капиталку делать не стали. воткнули новые поршня, клопы, помыли ГБЦ и все. подобную запись я видел совсем недавно.
в общем мотор хлам был. и прошел он после ремонта того «профана» совсем ничего… делайте выводы где делать и сколько за это платить. т.к. кроилово всегда вело и ведет к попадалову!
разбираем на проточку.
блок пошел под 1-й ремонт.
коленовал под 2-й. думали про 3-й ремонт из-за шатунных шеек, но вышел 2-й, что очень хорошо. помните! ГУДРОН убьет колено на раз. забьет каналы масляные в колене, посинеют вкладыши, это первый позыв к обрыву шатуна. сорвет шатун — мотор тотал! провернет коренные — тоже возможен тотал! думайте что льете в мотор, следите за уровнем масла и неперегревайте! если у вас появился «гудрон» сверху и пропала тяга, задумайтесь о скором капремонте. вкладыши колена — они таки вкладыши!
точили тут. сделали очень хорошо.
собираем
поршня кострома. брал там же, в механике. точили именно под нее каждый цилиндр.

вкладыши ЗМЗ, тоже брал в механике. колено делали под них
полукольца продольного качения были с минимальным износом (номинал) и почти в допуске 3-х сотых. но я их меняю. просто купил 1-го ремонта и подтираем до нужного размера. получилось что то между номиналом и 1-м ремонтом. зато без люфта. одна полторы сотых на допуск.
далее все по мануалу. сборка

Разборка и ремонт (переборка) двигателя

. и снимаем кронштейн.

. и снимаем кронштейн в сборе с подушкой.

После снятия кронштейнов на их крепежные шпильки и резьбовые отверстия в блоке цилиндров монтируем плиту разборочного стенда и закрепляем двигатель на стенде. Снимаем сцепление (см. тут)

Снимаем маховик и крышку картера сцепления (см. тут).

Головкой «на 17» отворачиваем три болта крепления к блоку цилиндров кронштейна генератора.

Отвернув гайку крепления кронштейна трубки к выпускному коллектору (см. тут).

Головкой «на 13» отворачиваем три болта крепления насоса охлаждающей жидкости к блоку цилиндров.

На впрысковом двигателе демонтируем головку блока цилиндров в сборе с ресивером, впускной трубой и выпускным коллектором (см. тут).

На карбюраторном двигателе головку блока цилиндров снимаем в сборе с карбюратором, впускной трубой и выпускным коллектором (см. тут).

Снимаем маслоотделитель системы вентиляции картера, поддон картера и масляный насос (см. соответствующие разделы).

. и снимаем держатель в сборе с сальником.

Вынимаем верхний вкладыш подшипника из головки шатуна.

Аналогичным образом извлекаем поршни с шатунами из других цилиндров.

Зажимаем шатун в тиски с накладками губок из мягкого металла.

Таким же образом снимаем.

Для снятия поршня с шатуна.

Таким же образом вынимаем второе стопорное кольцо пальца.

Сдвинув поршневой палец.

Таким же образом снимаем еще четыре крышки коренных подшипников.

После разборки двигателя тщательно промываем бензином и очищаем от нагара детали для проверки их технического состояния.

Для определения износа цилиндров.

Схема измерения цилиндров: А и В — направления измерений; 1,2, 3 и 4 — номера поясов

Основные размеры блока цилиндров

Для определения износа юбки поршня.

Микрометром измеряем диаметры.

Допустимые биения основных поверхностей коленчатого вала

Шейки коленчатого вала шлифуем до ближайшего ремонтного размера, если их износ или овальность больше 0,03 мм, а также если на шейках есть задиры и риски.
(читайте также статью «Коленвал — шлифовка или ремонт»)

После шлифования шеек коленчатого вала.

. тщательно промыть каналы для удаления остатков абразива и продуть сжатым воздухом.
Шлифовку шеек коленчатого вала, удаление и установку новых заглушек проводим на СТО.

Собираем двигатель в обратной последовательности.

Устанавливаем новые вкладыши подшипников коленчатого вала номинального или ремонтного размера (после шлифовки шеек).

В первую, вторую, четвертую и пятую опоры блока цилиндров устанавливаем верхние вкладыши коренных подшипников с проточками.

Смазываем вкладыши коренных подшипников моторным маслом и укладываем коленчатый вал в опоры.

С передней стороны пятой опоры устанавливаем сталеалюминиевое полукольцо, а с задней стороны – металлокерамическое (желтого цвета).

При этом замки верхнего и нижнего вкладышей каждого коренного подшипника должны быть расположены с одной стороны.

Поршни к цилиндрам подбираются по классам.

Маркировка размерного класса цилиндров на блоке

Стрелка на днище поршня при установке его в цилиндр должна быть направлена в сторону привода распределительного вала.

При сборке шатунно-поршневой группы необходимо, чтобы поршневой палец, смазанный моторным маслом, входил в отверстие поршня или шатуна с усилием руки и не выпадал из них при вертикальном положении пальца.

Для проверки зазора в замке поршневого кольца вставляем кольцо в цилиндр и выравниваем кольцо днищем поршня.

Смазываем моторным маслом канавки на поршнях.

Устанавливаем на поршни кольца.

Если на кольце около замка нанесена метка «ВЕРХ» или «ТОР», то кольцо устанавливаем меткой вверх.
Кольца должны проворачиваться в канавках свободно без заеданий.

Располагаем кольца следующим образом:

замок верхнего компрессионного кольца ориентируем под углом 45° к оси поршневого кольца;
замок нижнего компрессионного кольца — под углом 180° к оси замка верхнего кольца;
замок маслосъемного кольца — под углом 90° к оси замка верхнего компрессионного кольца (стык расширителя располагаем со стороны, противоположной замку).

Перед установкой деталей ШПГ смазываем цилиндры, поршни с кольцами и шатунные вкладыши моторным маслом.

. и, стягивая оправку, сжимаем поршневые кольца.

Устанавливаем поршень с шатуном в цилиндр.

Гайки крепления шатуна затягиваем предписанным моментом (см. тут).

Дальнейшую сборку проводим в последовательности обратной разборке.

Видео

Ремонт двигателя ВАЗ 21213, 21214 (Нива) (разборка и сборка двигателя)

Неисправности, причины, устранение

Изначально мотор 21214 имеет характерную поломку – отказ 1 – 2 цилиндров из-за поломки модуля зажигания от перегрева. Перегорают катушки и коммутатор управления, необходима замена электрооборудования. Остальные поломки характерны для большинства ВАЗ моторов:

4)притирка клапанов, ремонт цилиндров

4)пробка из пара в питающей системе

4)продувка и прочистка

Топливная и сливная магистраль

Основы капремонта

Капитальный ремонт двигателя, кроме дизеля, проводится типично для всех моделей силовых агрегатов Лада. Так, если не брать в учет модель 2131 с 16-клапанным мотором, то на всех версиях установлена цепь ГРМ вместо ремня.

Учитывая конструкцию, и мануалы завода изготовителя, то Нива имеет низкий ресурс мотора по сравнению с легковыми версиями автомобилей ВАЗ. Так, в среднем до капитального ремонта пробег составит в среднем 100-120 тыс. км.

Поэтому, чтобы лишний раз не тратиться многие владельцы транспортного средства стараются отремонтировать движок своими силами. Учитывая вес двигателя, то естественно потребуются помощники, хотя бы для того, чтобы снять мотор с машины.

Итак, какие манипуляции необходимо совершить, чтобы провести капитальный ремонт силового агрегата.

Размер поршневой группы для двигателей ВАЗ 2121 со стандартным размером поршня 82 мм:

Подбор запасных частей проводится согласно каталогу по ремонту двигателя автомобиля Нива с соответствующей маркировкой.

Вкладыши. Немного истории.

Теперь про вкладыши. Очень долгое время пользовался вкладышами Glyco, эталоном и законодателем моды в этой области запчастей. Но постепенно вкладыши на Фиат они закончили производить. Начались нудные поиски и испытания. Вкладыши ТАЗ я даже не рассматривал. Один раз мне с моим коллегой попал в руки заводской комплект в фирменной коробочке и мы весело играли в игру «попробуй поставь вкладыш». Потом были израильские вкладыши King. В данном случае не устроила доставка и наработка на отказ. Мой коллега занимающийся субариками, показал мне их после 50тыс. и у меня отпало желание с ними работать. Можно назвать еще пяток производителей с которыми я намаялся пока нашел производителя вкладышей для ТАЗа и ЗМЗ.

На самом деле, задача проста и незатейлива:

при сборе блока не думать о том что ставишь и не играть в лотерею «повезет не повезет»
желательный ресурс около 100 тыс. Речь идет о «стандартной» эксплуатации.

Chevrolet Niva оснащение, ресурс мотора, коробка передач, стоимость запчастей и обслуживания

Внедорожники в России пользуются популярностью,

но хороший, премиальный новый внедорожник, мало кому по карману, по этому многие покупают либо
машина на вторичном рынке
,
либо Ниву Шевроле,
она конечно не добавит престижа владельцу, но вот внедорожные показатели у нее довольно неплохие. В этой статье я бы хотел поговорить о Шевроле Ниве, об оснащении, о моторе и его ресурсе, а также о коробке передач и стоимости обслуживания.

На момент написания статьи, цены на популярный в России внедорожник стартуют с 670 тыс.руб.

Базовая комплектация
у Шевроле Нивы
SL,
её оснащение по современным меркам весьма бедное, в него входит: ГУР, подушка безопасности водителя, ABS, EBS, крепление ISOFIX 15 стальные диски;
Кондиционер
устанавливается начиная с комплектации
LC,
также в оснащение входит: подогрев и электрорегулировка зеркал; охлаждаемый перчаточный ящик; подголовники задних сидений; 15 литые диски и чехол запасного колеса. Стоимость автомобиля в данной комплектации 701 тыс.руб;
Доплатив 36 тыс.руб
. за комплектацию
LE,
можно получить 16 колесные диски; передние противотуманные фары; штатную сигнализацию; рейлинги на крыше; фаркоп и шноркель.
Начиная с комплектации GLC
, стоимостью 784 тыс.руб., можно получить: вторую подушку безопасности; задние датчики парковки; регулировку водительского сиденья по высоте; мультимедийную систему, с камерой заднего вида; передний центральный подлокотник; регулируемый поясничный упор, водительского сиденья; обогрев ветрового стекла; подогрев сидений; внешнюю антенну.

Автомобиль ликвиден, как новый так и на вторичном рынке,

за дорестайлинговые машины 2005-209 года просят 150-180тыс.руб., стоимость рестайлинговых автомобилей начинается от 250 тыс.руб.,
3-4 летние машины владельцы оценивают в 400-500 тыс.руб.
Нива комплектуется единственным двигателем объемом 1.7 л и мощностью 80 л.с.,

агрегат берет свою историю в 70-х годах прошлого века, блок цилиндров чугунный, в приводе ГРМ цепь с гидравлическим натяжителем цепи, мотор оснащен гидрокомпенсаторами. С
редний ресурс двигателя,
до первого капитального ремонта, около 250 тыс.км,
капитальный ремонт двигателя обойдется около 25-30 тыс.руб
., стоимость нового агрегата в сборе, без навесного оборудования, около 90 тыс.руб.
Стоимость
цепи ГРМ около 1000 руб., гидронатяжителя цепи около 500 руб., башмака и успокоителя цепи по 100-150 руб.

Коробка передач

пяти ступенчатая механическая, достаточно надежная и ремонтопригодная, подшипники, вилки и синхронизаторы, стоят не дорого, за
5 -8 тыс.руб., можно перебрать коробку,
новая же коробка обойдется владельцу от 25 тыс.руб. Стоимость комплекта сцепления от 2,5 тыс.руб.

мягкая и энергоемкая, сглаживает любые не ровности.
Запчасти не дорогие, так к примеру:

Штанги задней подвески от 1300 руб. за комплект;
Передние амортизаторы от 1400 руб.; задние от 1100 руб;
Ступица от 600 руб;
Подшипник ступицы от 400 руб;

Стоимость ТО у официального дилера, в Челябинске, цена на обслуживание в другом регионе могут отличаться:

ТО 1 —
6 500 руб;
ТО 2 —
7 000 руб;
ТО 3 —
8 500 руб;
ТО 4 —
11 000 руб;
ТО 5 —
9 000 руб.

Подведем итог,

Нива Шевроле это
единственный новый внедорожник, который можно купить в бюджете 670-800 тыс.руб..
Да он не престижный и многие его называют пенсионерским автомобилем, дизайн которого давно устарел,
но аналогов на Российском рынке просто нет,
именитые бренды не стремятся занимать эту нишу. Обслуживание у официального дилера весьма бюджетное, но в случаи с Нивой Шевроле можно сэкономить, достаточно пройти на мой взгляд первое ТО, на пробеге 3 тыс.км., ну или максимум второе,
дальше обслуживаться у дилера смысла нет,
так как запчасти на Ниву дешевые и в случае, чего
дешевле будет провести ремонт самостоятельно.
Источник

Тюнинг мотора

Тюнинг двигателя ВАЗ 2121 — это искусство. Поскольку, автомобиль имеет характеристики внедорожника, то и тюнингуют двигатель соответственным образом. Воздуховод воздушного фильтра выводится, как можно выше, а мотор снизу защищается специальным поддоном, назначение которого не пропускать воду.

Итак, доработка силового агрегата Нива рассчитана на то, чтобы увеличить проходимость и тяговые возможности, поскольку в основном машина рассчитана на эксплуатацию по пересеченной местности. Так, многие автолюбители растачивают силовой агрегат так, чтобы добавить не только лошадиные силы, но и тягу.

Как показывает практика, тюнингом моторов ВАЗ 2121 и его модификаций занимаются тюнинг-ателье, которые хорошо разбираются в том, какой узел необходимо доработать.

Также, в процессе доработки проводится модернизация системы зажигания, впрыска топлива. Для карбюраторных моторов может устанавливаться дополнительный карбюратор, чтобы увеличить количество топлива поступаемого в камеру сгорания.

Технические характеристики

Мотор Нива имеет высокие технические характеристики, а сам автомобиль обладает повышенной проходимостью, поскольку имеется вариант включения 4×4. За историю производства на ВАЗ 2121 устанавливались разные версии двигателя, от карбюраторной версии до инжектора и даже дизельного варианта.

Итак, рассмотрим основные характеристики модификаций силового агрегата Нива:

ВАЗ 2121

Наименование	Показатель
Объем двигателя	1,6 литр (1580 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Карбюратор
Мощность	80 лошадиных сил
Расход топлива	12,2 л/100 км
Диаметр цилиндра	79 мм
Клапанный механизм	SOHC

ВАЗ 21213

Наименование	Показатель
Объем двигателя	1,7 литр (1690 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Карбюратор
Мощность	82 лошадиных сил
Расход топлива	11,0 л/100 км
Диаметр цилиндра	82 мм
Клапанный механизм	SOHC

ВАЗ 21214

Наименование	Показатель
Объем двигателя	1,6 литр (1580 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Инжектор
Мощность	83 лошадиных сил
Расход топлива	8,4 л/100 км
Диаметр цилиндра	82 мм
Эконорма	ЕВРО-4
Клапанный механизм	SOHC

ВАЗ 2131

Наименование	Показатель
Объем двигателя	1,8 литр (1779 см куб)
Количество цилиндров	4
Количество клапанов	16
Топливо	Бензин
Система впрыска	Инжектор
Мощность	94 лошадиных сил
Расход топлива	9,2 л/100 км
Диаметр цилиндра	82 мм
Эконорма	ЕВРО-4
Клапанный механизм	SOHC

Двигатель XUD9SD производства Peugeot

Наименование	Показатель
Тип мотора	Дизель
Объем двигателя	1,9 литр (1905 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Дизельное топливо
Мощность	75 лошадиных сил
Расход топлива	7,1 л/100 км

Силовые агрегаты ВАЗ 2121 комплектовались коробками передач 4-МКПП и 5-МКПП.

Упорные полукольца.

Напомню из теории одну цифру, которую должен знать каждый человек, собирающий двигатель. Допустимое осевое перемещение коленвала двигателя должно быть в поле допуска 0,06 – 0,26мм. Данные цифры взяты из немецкой литературы. АвтоТАЗ дает более широкие цифры, но мы будем равняться на лучшее. Собственно для этой регулировки и нужны упорные полукольца. В 2021г. завод ДМР наконец таки перешел на производство сталебронзовых полуколец. В прайс-листе полукольца представлены вместе, стандарт и ремонт. Цена за этот комплект невелика, но появляется возможность целых трех комбинаций установки. Моторная практика сервисов и мотористов показала правильность данного подхода.

Капитальный ремонт двигателя НИВА

Поиск неисправности двигателя НИВЫ

Сняли крышку клапанов.

Распредвал (под замену)

Сняли головку блока цилиндров.

Направляшка блока цилиндров

Стали снимать блок цилиндров, долго не могли его от туда достать, засохли направляшки МКП. Одна из попыток достать блок цилиндров.

Вытащили блок цилиндров.

Машина без сердца

После чего начали разбирать по частям и запчастям. Снятие корзины сцепления и лобовой.

Снятие поддона и кожуха

Снятие масляного насоса

Разборка блока цилиндра и натяжитель

После чего ребята приступили к извлечению поршней!

Вот они черномазые

Результат перегрева двигателя

Вот она причина масляного аппетита — лопнули перегородки поршневой. Всё разобрано, запчасти, которые под замену — в мусорке.

Список запчастей для ремонта двигателя НИВЫ

1) Комплект поршней;
2) Стандартные коренные и шатунные вкладыши;
3) ГРМ комплект;
4) Прокладки головки, поддона, крышки клапанов;
5) Распредвал;
6) Сальники клапанов;
7) Сальник коренной, сальник лобовой;
8) Выжимной подшипник

Вот все эти вещи, без поршней, они остались там же где и блок!

1) Масло Лукойл стандарт;
2) Аптечку (старой под замену, ну или просто в добавок к ней);
3) Выжимной подшипник;
4) Топливный фильтр;
5) Масляный фильтр;
6) Тросик спидометра, до сих пор почему-то не установлен;
7) Вонючка, ну её мне подарили
8) Шпильки крепления постели распредвала к головке блока

По приезду в гараж, мы занимались очисткой от грязи различных деталей и их заменой. Так как блок был на расточке, и готов был только после праздников

Заменили выжимной подшипник.

Старый выжимной подшипник.

Новый и уже на месте

Разобрали ГБЦ для притирки клапанов и замены сальников.

Когда стали снимать сальники, заметили что они с лёгкостью снимаются, т.е. они были не посажены на свое место. А видимо одеты от руки. Из-за чего собственно она начала больше дымить. Чем до замены сальников клапанов.
Почистили ГБЦ, заменили распредвал, вкрутили шпильки и закрыли крышкой

Справа вверху места под недостающие шпильки

Чистенькая ГБЦ со всеми шпильками

На этом наш вечер подошёл к концу, осталось ждать блок с расточки и продолжать ремонт, подводя все итоги.

Сборка двигателя НИВЫ

Забрали мы блок с расточки, забрали поршни и начали всё собирать.

Я не стала снимать весь процесс замены 4х поршней, потому что процесс один и тот же. Хочу сразу сказать, присутствует не нормативная лексика, так как все уже порядком замучались…уж простите ребят)

Замена поршневой

Герметик купили настоящий dirco и продолжили сборку.

Установка поддона картера

Установка сцепления

А вот с установкой двигателя ребята попарились… до конца заснять весь процесс установки не получилось…что-то помешало, а что не помню.

Установка двигателя

Но каким-то чудным образом они его туда воткнули.

Установка распредвала

Установка крышки клапанов

Установка навесного

Двигатель в сборе, всё готово, осталось только запустить. Первый запуск после капитального ремонта двигателя

https://www.drive2.ru/l/4663388/, https://www.drive2.ru/l/4666461/, https://www.drive2.ru/l/4677227/

Установка шноркеля НИВА

Шноркель LLDPE для НИВЫ
Установка шноркеля в НИВУ
Мини-шноркель в НИВУ

Капитальный ремонт двигателя @ Нива 4×4

Капитальный ремонт двигателя @ нива 4×4

Спасибо всем откликнувшимся!

Договорились, оставил клиент у меня машину на ремонт.

Машина 2006 года, пробег 120 тыс. Хозяин говорит что двигатель масла не жрет вообще, но нет тяги, троит на холостых и постреливает в глушитель на всех режимах работы.

Сразу подозрение пало на ГБЦ которую с его слов 20 000 назад ремонтировали (меняли клапана и поставили болты вместо ГК) и на плохую работу форсунок которые ни разу не промывали.

В общем договорились на 12 тыс. если за полный кап. ремонт с расточкой блока и вала

(за его счет, но везу растачивать я сам) или 5 500 за ремонт ГБЦ (если только в ней проблема) и 500р за замену цепи ГРМ.

Только пока не договорились кто из нас будет покупать запчасти на двигатель.

Параллельно двигателю хозяин авто попросил перебрать КПП (вылетает 4-я).

Завтра начну с замера компрессии и начну снимать ГБЦ.

Кто как думает не продешевил с такими расценками?

Разборка и ремонт двигателя нива ваз 21213, 21214, 2131 lada 4×4

Перед разборкой очищаем двигатель от грязи.

Головкой «на 17» отворачиваем три болта крепления к блоку цилиндров кронштейна редуктора переднего моста…

…и снимаем кронштейн.

Головкой «на 13» отворачиваем четыре гайки крепления к блоку цилиндров кронштейна левой опоры силового агрегата…

…и снимаем кронштейн в сборе с подушкой.

Снимаем маховик и крышку картера сцепления ( см. тут ).

Головкой «на 13» отворачиваем четыре гайки крепления к блоку цилиндров кронштейна правой опоры силового агрегата…

…и снимаем кронштейн с подушкой.

Головкой «на 17» отворачиваем три болта крепления к блоку цилиндров кронштейна генератора…

…и снимаем кронштейн.

Круглогубцами ослабляем хомут крепления к патрубку отводящей трубки радиатора отопителя шланга отвода охлаждающей жидкости от дроссельного узла (двигатель ВАЗ-21214) или от блока подогрева карбюратора (ВАЗ-21213).

Снимаем шланг с патрубка отводящей трубки.

Головкой «на 10» отворачиваем две гайки крепления фланца отводящей трубки радиатора отопителя к корпусу насоса охлаждающей жидкости.

Отвернув гайку крепления кронштейна трубки к выпускному коллектору ( см. тут ),…

…снимаем отводящую трубку радиатора отопителя и ее уплотнительную прокладку.

Головкой «на 13» отворачиваем три болта крепления насоса охлаждающей жидкости к блоку цилиндров…

…и снимаем насос охлаждающей жидкости в сборе и его прокладку.

Головкой «на 10» отворачиваем шесть болтов крепления держателя заднего сальника коленчатого вала к блоку цилиндров.

Поддеваем отверткой за приливы держатель заднего сальника…

…и снимаем держатель в сборе с сальником.

Из пазов держателя сальника извлекаем два специальных болта (с квадратными головками) крепления крышки картера сцепления.

Снимаем прокладку держателя заднего сальника.

Накидным ключом «на 10» отворачиваем болт крепления кронштейна сливной трубки маслоотделителя системы вентиляции картера двигателя.

Головкой «на 14» отворачиваем две гайки крепления крышки шатуна (поршень при этом должен находиться в НМТ).

Постучав по боковым поверхностям крышки молотком с пластмассовым бойком,…

…снимаем крышку шатуна.

Вынимаем нижний вкладыш шатунного подшипника из крышки.

Опираясь на торцы стержней шатунных болтов, сдвигаем нижнюю головку шатуна с шатунной шейки коленчатого вала.

Упираясь деревянной рукояткой молотка в разъем нижней головки шатуна, проталкиваем поршень в цилиндр…

…и вынимаем поршень с шатуном из цилиндра.

Вынимаем верхний вкладыш подшипника из головки шатуна.

Аналогичным образом извлекаем поршни с шатунами из других цилиндров.

Зажимаем шатун в тиски с накладками губок из мягкого металла.

Пальцами рук осторожно (не прилагая большого усилия) разжимаем замок верхнего компрессионного кольца…

…и снимаем верхнее компрессионное кольцо.

Таким же образом снимаем…

…нижнее компрессионное кольцо,…

…два диска масляного кольца.

Снимаем расширитель маслосъемного кольца.

Для снятия поршня с шатуна…

…поддеваем отверткой стопорное кольцо поршневого пальца…

…и извлекаем его из кольцевой канавки поршня.

Таким же образом вынимаем второе стопорное кольцо пальца.

Сдвинув поршневой палец,…

…извлекаем его из отверстия в поршне.

Снимаем поршень с верхней головки шатуна.

Головкой «на 17» отворачиваем два болта крепления крышки коренного подшипника коленчатого вала.

Снимаем крышку коренного подшипника.

Вынимаем из крышки нижний вкладыш коренного подшипника.

Таким же образом снимаем еще четыре крышки коренных подшипников.

Вынимаем коленчатый вал из блока цилиндров.

Вынимаем из проточек задней опоры блока цилиндров упорные полукольца.

Вынимаем из опор блока цилиндров верхние вкладыши коренных подшипников коленчатого вала.

Для определения износа цилиндров…

…нутромером измеряем диаметр цилиндра в четырех поясах и двух плоскостях (параллельно и перпендикулярно оси коленчатого вала).

Схема измерения цилиндров: А и В — направления измерений; 1,2, 3 и 4 — номера поясов

Основные размеры блока цилиндров

см. так же размеры и маркировка шатунно-поршневой группы

Для определения износа юбки поршня…

…микрометром измеряем диаметр в плоскости, перпендикулярной оси поршневого пальца, на расстоянии 55 мм от днища поршня.

Микрометром измеряем диаметры…

…и коренных шеек коленчатого вала.

Допустимые биения основных поверхностей коленчатого вала

Шейки коленчатого вала шлифуем до ближайшего ремонтного размера, если их износ или овальность больше 0,03 мм, а также если на шейках есть задиры и риски.

(читайте также статью « Коленвал — шлифовка или ремонт «)

После шлифования шеек коленчатого вала…

…необходимо удалить заглушки масляных каналов,…

…тщательно промыть каналы для удаления остатков абразива и продуть сжатым воздухом.

Шлифовку шеек коленчатого вала, удаление и установку новых заглушек проводим на СТО.

Собираем двигатель в обратной последовательности.

В первую, вторую, четвертую и пятую опоры блока цилиндров устанавливаем верхние вкладыши коренных подшипников с проточками,…

…а в третью опору — вкладыш без проточки на внутренней поверхности (такой же, как в крышках коренных подшипников).

Смазываем вкладыши коренных подшипников моторным маслом и укладываем коленчатый вал в опоры.

Вставляем в проточки пятой опоры упорные полукольца, смазанные моторным маслом.

Поверхности полуколец с антифрикционным покрытием (на них выполнены пазы) должны быть обращены к упорным поверхностям коленчатого вала.

Устанавливаем крышки коренных подшипников в соответствии с метками, нанесенными на их наружной поверхности (счет ведется со стороны привода распределительного вала).

Затягиваем болты крепления крышек коренных подшипников предписанным моментом ( см. тут ).

Поршни к цилиндрам подбираются по классам.

Маркировка размерного класса цилиндров на блоке

Класс диаметра цилиндра, обозначаемый буквами, клеймится на нижней плоскости блока цилиндров (плоскость крепления поддона картера).

Классы диаметров юбки поршня, и отверстия под поршневой палец маркируются на его днище.

Набором плоских щупов проверяем зазор в замке поршневого кольца.

Смазываем моторным маслом канавки на поршнях.

Устанавливаем на поршни кольца.

Нижнее компрессионное кольцо устанавливаем проточкой («скребком») вниз.

Если на кольце около замка нанесена метка «ВЕРХ» или «ТОР», то кольцо устанавливаем меткой вверх.

Кольца должны проворачиваться в канавках свободно без заеданий.

Располагаем кольца следующим образом:

замок верхнего компрессионного кольца ориентируем под углом 45° к оси поршневого кольца;

замок нижнего компрессионного кольца — под углом 180° к оси замка верхнего кольца;

замок маслосъемного кольца — под углом 90° к оси замка верхнего компрессионного кольца (стык расширителя располагаем со стороны, противоположной замку).

Перед установкой деталей ШПГ смазываем цилиндры, поршни с кольцами и шатунные вкладыши моторным маслом.

Перед установкой поршня в цилиндр надеваем на поршень регулируемую оправку…

…и, стягивая оправку, сжимаем поршневые кольца.

Устанавливаем поршень с шатуном в цилиндр.

Упираясь рукояткой молотка в днище поршня, проталкиваем его в цилиндр.

При установке крышки шатуна номер на шатуне и крышке должен совпадать и располагаться с одной стороны шатуна.

Гайки крепления шатуна затягиваем предписанным моментом ( см. тут ).

Дальнейшую сборку проводим в последовательности обратной разборке.

Уплотнительные прокладки и сальники заменяем новыми.

При установке маховика ориентируем его так, чтобы установочная (конусная лунка), расположенная на задней плоскости маховика рядом с зубчатым венцом, располагалась напротив шатунной шейки четвертого цилиндра.

Разборка двигателя ваз 21213

Вымойте двигатель на моечной установке, установите его на стенде для разборки и слейте из картера масло.

Снимите карбюратор, отсоединив от него шланги и тягу привода дроссельной заслонки.

Снимите топливный насос и датчик-распределитель зажигания. Ключом 67.7812.9514 выверните свечи и датчик указателя температуры охлаждающей жидкости.

Снимите ремень привода генератора и насоса охлаждающей жидкости, снимите генератор и кронштейн генератора.

Снимите насос охлаждающей жидкости, отсоединив от насоса и выпускного коллектора трубопровод подвода жидкости из отопителя.

Снимите с головки цилиндров выпускной патрубок охлаждающей жидкости и трубопровод отвода жидкости к отопителю.

Приспособлением А.60312 отверните и снимите масляный фильтр с прокладкой (рис. 2-4).

Выверните датчик контрольной лампы давления масла.

Снимите крышку сапуна вентиляции картера, картер и масляный насос. Снимите фиксатор сливной трубки маслоотделителя и выньте маслоотделитель вентиляции картера.

Снимите шкив коленчатого вала, закрепив маховик фиксатором A.60330/R (рис. 2-10) и отвернув ключом А,50121 гайку (рис. 2-5).

Снимите крышку головки цилиндров и крышку цепного привода распределительного вала. Отверните болты крепления звездочек распределительного вала и вала привода масляного насоса.

Ослабьте колпачковую гайку 6 (рис. 2-6) натяжителя цепи, отверните гайки 4 крепления его к головке цилиндров, снимите натяжитель и, отвернув болт 2, снимите башмак 1 натяжителя цепи.

Отверните ограничительный палец цепи, снимите звездочки привода масляного насоса и распределительного вала и выньте цепь.

Ослабьте гайки шпилек 4 (рис. 2-7). Снимите корпус подшипников распределительного вала. Отвернув гайки шпилек 4 и, удалив упорный фланец 1, осторожно, чтобы не повредить поверхность опор корпуса подшипников, выньте распределительный вал.

Отверните болты крепления головки цилиндров и снимите ее вместе с выпускным коллектором и впускной трубой.

Снимите упорный фланец 1 (рис. 2-8) валика привода масляного насоса и выньте валик из блока цилиндров.

Универсальным съемником А.40005/1/7 из комплекта А40005 снимите звездочку с коленчатого вала (рис. 2-9).

Отверните гайки шатунных болтов, снимите крышки шатунов и осторожно выньте через цилиндры поршни с шатунами. Пометьте поршень, шатун, вкладыши коренных и шатунных подшипников, чтобы при сборке установить их на прежнее место.

Предупреждение При снятии шатунно-поршневой группы выпрес-совывать шатунные болты из шатунов не допускается.

Установите фиксатор 5 (рис. 2-10), отверните болты 3, снимите шайбу 4 и маховик с коленчатого вала. Снимите переднюю крышку картера сцепления.

Выталкивателем А.40006 выньте подшипник первичного вала коробки передач из гнезда в коленчатом валу (рис. 2-11).

Снимите держатель сальника коленчатого вала.

Отверните болты крышек коренных подшипников, снимите их вместе с нижними вкладышами, снимите коленчатый вал, верхние вкладыши и упорные полукольца на задней опоре.

АвтоНовости / Обзоры / Тесты

Ремонт Двигателя Ваз 21213 Своими Руками Видео

Ремонт ВАЗ 21213

Невзирая на то обстоятельство, что ВАЗ-21213 считается самым успешных разработок Волжского автозавода, так же как и что остается сделать нашему клиенту механизмы, он подвержен поломкам. При этом чем чем просто у автомобиля пробег, тем активнее он начинает ломаться – это характерно не только лишь Ниве, зато всем остальным представителям российского автопрома. Потому за короткий срок появляется проблема – повсевременно обращаться в центры по обслуживанию либо научиться делать ремонтВАЗ 21213 в кустарных условиях. При достаточных способностях и «прямых» руках последнее сделать не в такой степени и трудно, как это кажется – главное иметь у себя весь нужный инструмент и комплектующие.

Наиболее распространенные поломки и неисправности

Самыми всераспространенными проблемами, после которых требуется ВАЗ 21213 Нива ремонт, являются:

Засорение карбюратора;
Перегрев мотора;
Поломка натяжителей и успокоителей цепи ГРМ;
Износ эластичной муфты промвала;
Поломка КПП;
Завышенная вибрация;
Износ пыльников ШРУСов;
Окисление контактов проводки;
Течь крана печки;
Коррозия кузова.

Какую-то часть дефектов конечно убрать и без помощи других. Например, зачистить клеммы от окисления либо установить новый пыльник на ШРУС конечно и у себя в гараже. При определенных способностях можно прочистить радиатор. Увы более суровые проблемы лучше все-же устранять у профессионалов – здесь необходимы определенные познания, инструмент и аппаратура.

Неполадки двигателя – что нужно знать

Главной заболеванием мотора ВАЗ-21213 является карбюратор. С применением горючего низкого свойства – а такая неувязка встречается на наших заправках часто – карбюратор повсевременно засоряется. Если забиваются топливопроводы и фильтра, довольно легко прочистить их и по мере надобности установить новые фильтры. Если длительно не заострять внимания на эту делему, то очень скоро из строя выйдет топливный насос в этом случае придется поменять уже его.

Ремонт двигателя НИВА. Первый раз в жизни

Наглядевшись видео в ютуб, решил отремонтировать двигатель своими руками. Первый раз собирал за неделю.

Разборка двигателя Нивы ВАЗ 21213 для ремонта

Ремонт (сборка) уставшего двигателя Нивы 21213 1700 куб. карбюратор. Экономичный вариант , с минимальным расходо.

Еще одной проблемой, причем практически не устраняемой, является перегрев двигателя. Причина этого – неудачная конструкция системы охлаждения, точнее системы обдува. Особенно это заметно на двигателях, которые прошли капремонт, так как из-за расточки цилиндров перегородка истончается и увеличивается теплообмен. Бороться с ней можно только модернизацией системы обдува и установкой либо дополнительного вентилятора, либо замены его на более производительный. Но не обращать внимания на эту проблему нельзя – чем чреват длительный перегрев двигателя, знают даже начинающие автомобилисты.

Вибрации и трансмиссия

Другой проблемой, в результате которой требуется ВАЗ 21213 ремонт, является вибрация. Ее причина – выход из строя одного из элементов трансмиссии. Тут причин может быть несколько:

Нарушение центровки раздатки;
Закисание крестовины карданного вала;
Закусывание ШРУСа промвала;
Износ эластичной муфты промвала;
Выход из строя элементов подвески.

Пока все узлы трансмиссии и ходовой отрегулированы, вибрации незаметно. Но стоит хоть одной из деталей выйти из строя – это сразу чувствуется.

Кроме всего прочего, у ВАЗ-21213 характерная болезнь – это выход из строя шестерен пятой передачи. Дело в том, что эта коробка является модернизированной версией старой четырехступенчатой КПП. Здесь есть большая недоработка – непродуманная конструкция системы смазки приводит к масляному голоданию шестерен пятой передачи и они изнашивают гораздо быстрее, чем другие – буквально через 30-40 тысяч км пробега.

Есть шутка, что кузов «Нивы» ржаветь начинает еще до того, как она куплена. Это конечно преувеличение, но с антикоррозийной обработкой металла просто беда – он действительно очень быстро начинает ржаветь, особенно в тех местах, где происходит активный контакт с водой: пороги, задняя дверь, места крепления бамперов, крылья и так далее.

Чтобы по максимуму оттянуть появление дыр в кузове, необходимо каждый год производить антикоррозийную обработку. Учитывая, как у нас борются зимой с обледенением дорог, днище может выгнить буквально за год, если его не обработать.

Также внимательно следите за дренажными и вентиляционными отверстиями – если они забиваются, то внутри начинает скапливаться влага и конденсат.

Если вы можете делать ремонт ВАЗ 21213 своими руками, то усильте дополнительной металлической пластиной пол в том месте, где крепится раздатка – из-за повышенной вибрации этот участок подвержен повышенным нагрузкам и может попросту отвалиться.

Видео про ремонт кузова и двигателя Ваз 21213

Опубликовано 29 Августа 2016

жаль, что видео не полностью

Добрый день. Доводилось ли вам заниматься Окой и ее двухцилиндровым движком? (пол восьмого)

Сергей, добрый день, меня зовут Михаил, я собираю рядную дизельную шестерку по вашим советам. посадил колено тринадцать шеек. делал через портянки, сначала крутил за гайку храповика, дошел до шести портянок на коренных- закусило, одну убрал, оставил пять и по четыре поставил на шатунные.затем стал крутить за маховик двумя руками прихватывает, затем отпускает. если быстро руками перебирать маховик крутится нормально. если сравнивать с вашим видео про сборку двигателя нивы, то крутится либо также либо чуть легче. крутить ключом колено возможности нет не та конфигурация, только за маховик двумя руками. страгивается тяжеловато, но если быстро перебирать, то крутится легче. сижу и размышляю может убрать с коренных по одной портянки, пока не поздно, ведь потом добавится компрессия , переживаю, что стартер не сможет прокрутить. и второй на зеркале одного котла разбойники расточники каким то образом умудрились нанести маленькую риску. ногтем чувствуется насколько это критично? заметил её когда установил поршень, смотрю царапина по юбке пошла. плюнуть и так и оставить или же она кольца в одном месте сотрет? спасибо

Добрый день Сергей.Подскажите из за чего при нажатии на газ,авто едет но рывками,дергается,и это,то появляется,то исчезает? А когда просто стоит заведенная на тросик нажимаешь и нет ни провалов,ни дерганий..Может быть что то с электрикой? ваз 21083

покажите-расскажите как по вкладышам определить износ

Добрьій день подскажите как решить проблему таврией. На холостьіх работает нормально а в движении как прогреется до рабочей температурьі начинает дергатся и пропадает тяга до остановки и глохнет завожу трогаюсь 50м и начинаеться тоже самое. Поменял интегралку. датчик хола крьішку трамблера карбюратор в норме. в чем причина?

Капитальный Ремонт Двигателя Ваз 21213 Своими Руками

Ремонт ВАЗ 21213

Несмотря на то, что ВАЗ-21213 считается одним из самых удачных разработок Волжского автозавода, как и все механизмы, он подвержен поломкам. Причем чем больше у автомобиля пробег, тем активнее он начинает ломаться – это свойственно не только Ниве, но и всем остальным представителям отечественного автопрома. Поэтому очень быстро возникает дилемма – постоянно обращаться в сервисные центры или же научиться делать ремонтВАЗ 21213 своими руками. При достаточных навыках и «прямых» руках последнее сделать не так и сложно, как это кажется – главное иметь под рукой весь необходимый инструмент и комплектующие.

Наиболее распространенные поломки и неисправности

Самыми распространенными неполадками, после которых требуется ВАЗ 21213 Нива ремонт, являются:

Засорение карбюратора;
Перегрев двигателя;
Выход из строя натяжителей и успокоителей цепи ГРМ;
Износ эластичной муфты промвала;
Выход из строя КПП;
Повышенная вибрация;
Износ пыльников ШРУСов;
Окисление контактов электропроводки;
Течь крана печки;
Коррозия кузова.

Какую-то часть неисправностей можно устранить и самостоятельно. К примеру, зачистить клеммы от окисления или установить новый пыльник на ШРУС можно и у себя в гараже. При определенных навыках можно также прочистить радиатор. Но более серьезные неполадки лучше все-таки устранять у специалистов – тут нужны определенные знания, инструмент и аппаратура.

Неполадки двигателя – что нужно знать

Главной болезнью двигателя ВАЗ-21213 является карбюратор. При использовании топлива низкого качества – а такая проблема встречается на наших заправках регулярно – карбюратор постоянно засоряется. Если забиваются топливопроводы и фильтра, достаточно просто прочистить их и при необходимости установить новые фильтры. Но если долго не обращать внимания на эту проблему, то очень скоро из строя выйдет топливный насос и тогда придется менять уже его.

Ремонт двигателя, порядок снятия и установки датчиков двигателя нива 2121, инструкции по ремонту и замене деталей блока цилиндров нива 2131, этапы сборки и разборки насоса нива 2131, ваз 2121. Эксплуатация и обслуживание системы впрыска топлива, зажигания, выпуска отработавших газов нива 2121. Инжекторный двигатель, карбюраторный двигатель. Устройство карбюраторной и инжекторной системы питания нива 2131.

Перед разборкой очищаем двигатель от грязи.

Моменты затяжки резьбовых соединений Головкой «на 17» отворачиваем три болта крепления к блоку цилиндров кронштейна редуктора переднего моста

и снимаем кронштейн. Головкой «на 13» отворачиваем четыре гайки крепления к блоку цилиндров кронштейна левой опоры силового агрегата

и снимаем кронштейн в сборе с подушкой. После снятия кронштейнов на их крепежные шпильки и резьбовые отверстия в блоке цилиндров монтируем плиту разборочного стенда и закрепляем двигатель на стенде. Снимаем сцепление (см. Замена ведомого и ведущего дисков сцепления нива 2121). Снимаем маховик и крышку картера сцепления (см. Замена заднего сальника коленчатого вала). Головкой «на 13» отворачиваем четыре гайки крепления к блоку цилиндров кронштейна правой опоры силового агрегата и снимаем кронштейн с подушкой.

Головкой «на 17» отворачиваем три болта крепления к блоку цилиндров кронштейна генератора и снимаем кронштейн. Круглогубцами ослабляем хомут крепления к патрубку отводящей трубки радиатора отопителя нива 2121 шланга отвода охлаждающей жидкости от дроссельного узла (двигатель ВАЗ-21214) или от блока подогрева карбюратора (ВАЗ-21213). Снимаем шланг с патрубка отводящей трубки. Головкой «на 10» отворачиваем две гайки крепления фланца отводящей трубки радиатора отопителя к корпусу насоса охлаждающей жидкости.

Отвернув гайку крепления кронштейна трубки к выпускному коллектору (см. Замена прокладки впускной трубы и выпускного коллектора впрыскового двигателя нива 2131), снимаем отводящую трубку радиатора отопителя и ее уплотнительную прокладку.

Головкой «на 13» отворачиваем три болта крепления насоса охлаждающей жидкости к блоку цилиндров и снимаем насос охлаждающей жидкости в сборе и его прокладку.

На впрысковом двигателе демонтируем головку блока цилиндров в сборе с ресивером, впускной трубой и выпускным коллектором (см. Снятие и разборка головки блока цилиндров впрыскового двигателя). На карбюраторном двигателе головку блока цилиндров нива 2131 снимаем в сборе с карбюратором, впускной трубой и выпускным коллектором (см. Снятие и разборка головки блока цилиндров карбюраторного двигателя). Снимаем маслоотделитель системы вентиляции картера, поддон картера и масляный насос (см. соответствующие разделы). Головкой «на 10» отворачиваем шесть болтов крепления держателя заднего сальника коленчатого вала к блоку цилиндров. Поддеваем отверткой за приливы держатель заднего сальника

и снимаем держатель в сборе с сальником. Из пазов держателя сальника нива 2121 извлекаем два специальных болта (с квадратными головками) крепления крышки картера сцепления. Снимаем прокладку держателя заднего сальника.

Снимаем крышку привода распределительного вала, демонтируем цепь, звездочку коленчатого вала, валик привода масляного насоса, башмак натяжителя цепи (см. соответствующие разделы). Накидным ключом «на 10» отворачиваем болт крепления кронштейна сливной трубки маслоотделителя системы вентиляции картера двигателя. Снимаем кронштейн. Головкой «на 14» отворачиваем две гайки крепления крышки шатуна (поршень при этом должен находиться в НМТ). Постучав по боковым поверхностям крышки молотком с пластмассовым бойком, снимаем крышку шатуна. Вынимаем нижний вкладыш шатунного подшипника нива 2131 из крышки. Опираясь на торцы стержней шатунных болтов, сдвигаем нижнюю головку шатуна с шатунной шейки коленчатого вала. Упираясь деревянной рукояткой молотка в разъем нижней головки шатуна, проталкиваем поршень в цилиндр и вынимаем поршень с шатуном из цилиндра.

Вынимаем верхний вкладыш подшипника из головки шатуна ваз 2121. Аналогичным образом извлекаем поршни с шатунами из других цилиндров. Зажимаем шатун в тиски с накладками губок из мягкого металла. Пальцами рук осторожно (не прилагая большого усилия) разжимаем замок верхнего компрессионного кольца и снимаем верхнее компрессионное кольцо.

Таким же образом снимаем нижнее компрессионное кольцо, два диска масляного кольца ваз 2131. Снимаем расширитель маслосъемного кольца.

Для снятия поршня с шатуна поддеваем отверткой стопорное кольцо поршневого пальца и извлекаем его из кольцевой канавки поршня.

Таким же образом вынимаем второе стопорное кольцо пальца. Сдвинув поршневой палец нива 2121, извлекаем его из отверстия в поршне. Снимаем поршень с верхней головки шатуна.

Если некоторые детали шатунно-поршневой группы не повреждены и мало изношены, то могут быть снова использованы. Поэтому при разборке помечаем детали, чтобы установить их в прежний цилиндр. Головкой «на 17» отворачиваем два болта крепления крышки коренного подшипника коленчатого вала нива 2131. Снимаем крышку коренного подшипника. Вынимаем из крышки нижний вкладыш коренного подшипника.

Таким же образом снимаем еще четыре крышки коренных подшипников. Вынимаем коленчатый вал ваз 2121 из блока цилиндров. Вынимаем из проточек задней опоры блока цилиндров упорные полукольца. Вынимаем из опор блока цилиндров верхние вкладыши коренных подшипников коленчатого вала.

После разборки двигателя тщательно промываем бензином и очищаем от нагара детали для проверки их технического состояния. Для определения износа цилиндров нутромером измеряем диаметр цилиндра в четырех поя-сах и двух плоскостях (параллельно и перпендикулярно оси коленчатого вала).

Для определения износа юбки поршня ваз 2131 микрометром измеряем диаметр в плоскости, перпендикулярной оси поршневого пальца, на расстоянии 55 мм от днища поршня.

Микрометром измеряем диаметры шатунных шеек и коренных шеек коленчатого вала.

Шейки коленчатого вала шлифуем до ближайшего ремонтного размера, если их износ или овальность больше 0,03 мм, а также если на шейках есть задиры и риски. После шлифования шеек коленчатого вала необходимо удалить заглушки масляных каналов,

тщательно промыть каналы для удаления остатков абразива и продуть сжатым воздухом. Шлифовку шеек коленчатого вала, удаление и установку новых заглушек проводим на СТО. Собираем двигатель в обратной последовательности. Устанавливаем новые вкладыши подшипников коленчатого вала номинального или ремонтного размера (после шлифовки шеек). В первую, вторую, четвертую и пятую опоры блока цилиндров устанавливаем верхние вкладыши коренных подшипников с проточками, а в третью опору — вкладыш без проточки на внутренней поверхности (такой же, как в крышках коренных подшипников).

Смазываем вкладыши коренных подшипников моторным маслом и укладываем коленчатый вал в опоры. Вставляем в проточки пятой опоры упорные полукольца, смазанные моторным маслом.

С передней стороны пятой опоры устанавливаем сталеалюминиевое полукольцо, а с задней стороны – металлокерамическое (желтого цвета). Поверхности полуколец с антифрикционным покрытием (на них выполнены пазы) должны быть обращены к упорным поверхностям коленчатого вала. Устанавливаем крышки коренных подшипников в соответствии с метками, нанесенными на их наружной поверхности (счет ведется со стороны привода распределительного вала).

При этом замки верхнего и нижнего вкладышей каждого коренного подшипника должны быть расположены с одной стороны. Затягиваем болты крепления крышек коренных подшипников нива 2121 предписанным моментом (см. Моменты затяжки резьбовых соединений).

Поршни к цилиндрам подбираются по классам. Класс диаметра цилиндра, обозначаемый буквами, клеймится на нижней плоскости блока цилиндров (плоскость крепления поддона картера). Классы диаметров юбки поршня, и отверстия под поршневой палец маркируются на его днище.

Стрелка на днище поршня при установке его в цилиндр должна быть направлена в сторону привода распределительного вала. При сборке шатунно-поршневой группы необходимо, чтобы поршневой палец, смазанный моторным маслом, входил в отверстие поршня или шатуна с усилием руки и не выпадал из них при вертикальном положении пальца. Для проверки зазора в замке поршневого кольца вставляем кольцо в цилиндр и выравниваем кольцо днищем поршня нива 2131. Набором плоских щупов проверяем зазор в замке поршневого кольца.

Смазываем моторным маслом канавки на поршнях. Устанавливаем на поршни кольца. Нижнее компрессионное кольцо устанавливаем проточкой («скребком») вниз.

Если на кольце около замка нанесена метка «ВЕРХ» или «ТОР», то кольцо устанавливаем меткой вверх. Кольца должны проворачиваться в канавках свободно без заеданий. Располагаем кольца следующим образом: замок верхнего компрессионного кольца ориентируем под углом 45° к оси поршневого кольца; замок нижнего компрессионного кольца — под углом 180° к оси замка верхнего кольца; замок маслосъемного кольца — под углом 90° к оси замка верхнего компрессионного кольца (стык расширителя располагаем со стороны, противоположной замку). Перед установкой деталей ШПГ смазываем цилиндры, поршни с кольцами и шатунные вкладыши моторным маслом. Перед установкой поршня в цилиндр надеваем на поршень регулируемую оправку

и, стягивая оправку, сжимаем поршневые кольца. Устанавливаем поршень с шатуном в цилиндр. Упираясь рукояткой молотка в днище поршня, проталкиваем его в цилиндр. При установке крышки шатуна номер на шатуне и крышке должен совпадать и располагаться с одной стороны шатуна. Гайки крепления шатуна затягиваем предписанным моментом (см. Моменты затяжки резьбовых соединений). Дальнейшую сборку проводим в последовательности обратной разборке. Уплотнительные прокладки и сальники заменяем новыми. При установке маховика ориентируем его так, чтобы установочная (конусная лунка), расположенная на задней плоскости маховика рядом с зубчатым венцом, располагалась напротив шатунной шейки четвертого цилиндра.

Капитальный Ремонт Двигателя Ваз 21213 Своими Руками

Ремонт Лада движок: основные понятия

Многие автовладельцы, особенно начинающие, совсем не подходят к тому, что они есть ремонт Двигатель ВАЗ 2107 или хотя бы какой-нибудь бензиновый двигатель, например ВАЗ 21213, называется «капитальный ремонтИли капитальный ремонт. Мы объясняем это обычной «жизненной ситуацией». «

Ваша машина не новая. Вы ехали, он «ел» излишки масла и бензина, двигатель сильно растянутый, шумный. Ваша машина не смогла подняться по длинному крутому склону на 4-й передаче. Мне нужно было перейти к третьему, все участники движения пришли после того, как вы сначала дали вам сигнал, а затем догнали.

И так. тогда вы решили «сэкономить» на покупке моторного масла. Видео и руководство по снятию и замене ВАЗ 2110, 2111, 2112, автомобильный фильтр салона. Ваш автомобиль обслуживается и ремонтируется. Путь не долгий, и нефть очень заметно сокращается. Вы приобрели имеющееся на рынке масло и залили его двигатель и забыл. Видеогид по снятию и замене блокировки зажигания Audi 100 (Audi 100 c4). как сделать авто ремонт сделай сам. видео и статьи. Но по дороге мне пришлось остановиться. двигатель начал перегреваться, вечером, дикое место. У вас есть «классика», а не ВАЗ 21213. Раздаточных материалов нет. Вы бросились на педаль газа, и на 1-й передаче вы наконец ушли. По дороге к дому усилился стук, лампочка давления масла начала постоянно гореть, мне пришлось идти на «всасывание», и при въезде в гараж машина полностью заглохла.

Семинар обнаружил, что:

Распределительные валы обедненные и загрунтованные, с грубыми заусенцами.
Прорези на валу масляного насоса практически полностью отрезаны, а весь картер и фильтр масляного насоса забиты стружкой и металлической пылью.

Это произошло: во время принудительной работы горячего двигателя моторное масло потеряло свои смазывающие свойства, а интенсивно трущиеся детали слились вместо смазки, и в итоге двигатель даже «заклинило».

На ремонт значительные средства были потрачены. Сделай себе руль 2121 Сделано следующее:

голова заменена блок цилиндров,
цепь затянута
вставьте новый масляный насос,
полностью промойте масло при промывке двигателя,
замена масляного фильтра,
Мне пришлось менять много прокладок,
время зажигания было переустановлено, и были приобретены новые высоковольтные провода зажигания (провод катушки был поставлен ВАЗом 21213);
поставить новые свечи;
Реле генератора заменено
цепь привода ГРМ затянута, натяжитель и демпфер регулируются.

Должен ли я считать, что капитальный ремонт был проведен?

Ответ. нет. Самодельная газовая плита ремонтирует здание. Как и машина раньше, «она много ела и плохо жиров», так что она потребляла бы больше в больших масштабах. Как она плохо поднялась в гору до аварии, так и она пошла плохо после ремонта.

Столица ремонт двигателя автомобиля это то, что он есть ремонт, из-за потери высокого крутящего момента и мощности двигателя, а именно снижения крутящего момента,

Как обнаружить потери электроэнергии? Простые способы:

Чрезмерный расход нефти и бензина
Снижена динамика разгона с хорошо отрегулированным карбюратором, это касается всей «классики» и ВАЗа 21213;
Появление черного дыма и сажи в выхлопе, следы жирной сажи на конце выхлопной трубы.

Что может имитировать необходимость капитального ремонта?

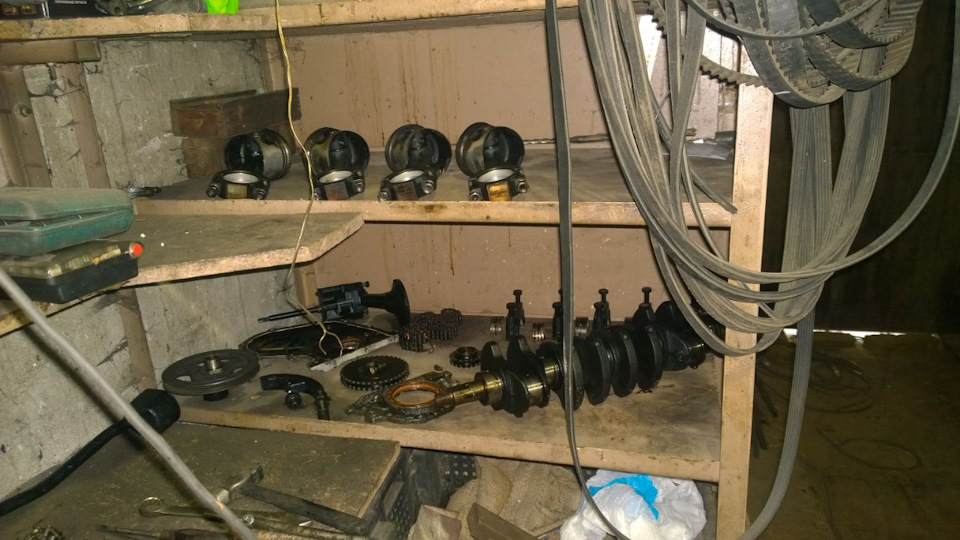

Разборка двигателя ВАЗ Нива 21213 для ремонта

Посмотрев видео на ютубе я решил починить сделай двигатель сам. Первый раз я собрал за неделю.

Ремонт Двигатель нива. Впервые в жизни

Подписывайтесь на канал, здесь вы найдете много интересного!

Если прокладка немного меньше, чем размер баллона, например, прокладка поставляется ВАЗ 21213.Иногда случается, что подобная картина развивается, когда проколотая прокладка головки блок цилиндров. Собственный ремонт рулевой рейки с весом 2109 (видео) на рулевой рейке в автомобилях с передним приводом является единоличной ответственностью за функциональность всего рулевого механизма. В этом случае выходная мощность и сжатие могут быть уменьшены. Фаза регулировки ВАС 21213. Ремонт и обслуживание. У вас может сложиться впечатление, что вам нужно капитальный ремонт;
Иногда основные болты не затягиваются должным образом после короткого замыкания, что приводит к деформации;
Если прокладка немного меньше, чем размер баллона, например, прокладка поставляется ВАЗ 21213.

Потеря мощности является результатом неполного крепления поршней к стенкам цилиндра или уменьшенного сжатия. Капитальный ремонт требует уменьшения компрессии, износа поршневых колец и увеличения диаметров рабочих объемов цилиндров.

Хорошее сжатие пониженной передачи особенно важно, когда двигатель развивает великую силу. Это позволяет, например, ВАЗ 21213 преодолеть местность.

Помните: главное в капитальном ремонте двигателя ремонт блок цилиндров.

Ремонтные шаги блок цилиндров следующее:

Устранение неисправностей. или измерение количества компрессий в каждом цилиндре;
Разборка блока и тщательное измерение плоскостей и размеров;
Блок скучен для новых размеров, а также для поверхностного наведения. или изменения геометрии цилиндров;
Проверка размеров, строгание, шлифование и заточка коленчатого вала (главный и латунный шейки). этот и предыдущие пункты состоят из капитальный ремонт по своей сути;
Балансировка коленчатого вала с маховиком и корзиной сцепления;
Подбор новых поршневых колец новых размеров;
Установка, тестирование и измерение компрессии после ремонта.

Для тех, кто решил сделать это самостоятельно капитальный ремонт Сделай сам, на покупку только запчастей (поскольку на одну работу в автосервисе уходит более десяти тысяч рублей), мы кратко опишем только процесс разборки и демонтажа блок цилиндров (подход почти одинаков для ВАЗ 2107 и ВАЗ 21213):

Должно быть место для ремонта, с ямой и краном. штангой или возможностью монтажа подъемника для снятия двигатель, в противном случае капитальный ремонт обречен на провал, еще не начался;
Сначала снимите капот, чтобы очистить передний доступ к моторному отсеку;
Извлеките аккумулятор, отсоединив «массу»;
Выкручиваем болты на блоке радиатора и цилиндра, предварительно открыв радиатор и расширительный бачок и сливая весь антифриз;
Осторожно заменив бак, слейте моторное масло из картера;
Взлетать воздушный фильтр первый, потом карбюратор и долго откладывать в сторону;
Отсоедините подвесной шланг для подачи топлива от бензонасоса (вставьте болт М8 в просвет, чтобы предотвратить вытекание газа);
Затем бензиновый насос снимается с двигателя вместе с проставкой, прокладками и его штоком;
Мы удаляем все трубы, которые идут в духовку, провода свечи зажигания, провод катушки;
Снимите распределительный выключатель с помощью стержня;
Работа начинается внутри двигателя: после снятия крышки блок цилиндров снимите кулачковый вал и звезду;
Выверните ответственные болты крепления головки блок цилиндров, Желательно иметь сильные головки или динамометрический ключ. Это очень ответственная процедура, и прежде чем принимать ее в первый раз Сделай сам, направление, мощность и порядок работы винтов и гаечных ключей должны быть внимательно прочитаны;
Отсоедините брюки или выпускной коллектор, а затем полностью снимите головку. блок цилиндров;
Затем мы проводим визуальный осмотр цилиндров и поршней для тиснения, проверяем плотность поршней на пальцах, оцениваем, какой капитальный ремонт предстоит;
Заходим в яму, снимаем защиту с картера, снимаем все провода (отсоединяем генератор), а затем снимаем с помощью ремня;
Снимите и снимите стартер с машины;
Все трубы системы охлаждения снимаются вместе с термостатом; Карлсон вместе с радиатором и водяным насосом снимаются;

Только теперь, когда гараж стал похож на запасную часть, можно открутить шкив коленвала, винты сцепления, крупные гайки (2) от опор двигателя и, вместе с партнером, повесить его на балку, аккуратно снять его с моторного отсека и убери это. двигатель.

После этого снимается сцепление, масляный фильтр, маховик, цепь привода ГРМ, также снимается звезда коленчатого вала, и только после этого состояние коленвала, его шеек, гильз и начало работы с блоком цилиндров можно оценить в будущем. капитальный ремонт.

Если даже подготовительная работа вас не пугает, мы можем смело рекомендовать вас выполнить капитальный ремонт двигатель Сделай сам.

Вы также должны найти мастерскую, где вам будет скучно блок цилиндров, они будут шлифовать коленчатый вал, выполнять пресс-посадку и другие операции.

Таким образом, без крупных автосервисов, оснащенных станками, до сих пор невозможно провести капитальный ремонт ремонт Сделай сам самостоятельно.

Автолюбители

все полезное находится здесь

Сборка двигателя Ваз-21213

Сборка двигателя
ОБЩИЕ СВЕДЕНИЯ

Проверка совпадения установочной метки на звездочке коленчатого вала с
меткой на блоке цилиндров

Установка поршня с поршневыми кольцами
при помощи втулки для обжима колец и
центрирующие втулки головки цилиндров
(показаны стрелками)

Установка поршня с поршневыми кольцами

Проверка совпадения установочной метки на звездочке распределительного
вала с меткой на корпусе подшипников

1 – метка на звездочке;

2 – метка на корпусе подшипников

Установка масляного насоса

1 – масляный насос;

2 – фиксатор сливной трубки;

3 – сливная трубка маслоотделителя
Метки на крышках коренных подшипников

Cчет опор ведется от передней части
двигателя.

Порядок затягивания болтов головки цилиндров

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите на стенд чистый блок и заверните в него отсутствующие шпильки.
2. Смажьте моторным маслом вкладыши подшипников и упорные полукольца
коленчатого вала, а также поршни и сальники. При сборке двигателя после ремонта
устанавливайте новые сальники коленчатого вала.
3. Уложите в гнездо среднего подшипника и в его крышку вкладыши без канавки на
внутренней поверхности. В остальные гнезда блока цилиндров уложите вкладыши с
канавкой, а в соответствующие крышки – вкладыши без канавки.

4. Уложите в коренные подшипники коленчатый
вал и вставьте в гнезда задней опоры два
упорных полукольца.

Предупреждение
Полукольца должны быть обращены канавками в сторону упорных поверхностей
коленчатого вала (со стороны канавок на поверхность полукольца нанесен
антифрикционный слой).

С передней стороны задней опоры ставьте сталеалюминиевое полукольцо, а с
задней стороны – металлокерамическое (желтого цвета).

5. Установите крышки коренных подшипников в соответствии с метками, которые
нанесены на их наружной поверхности (см. рис. Метки на крышках коренных
подшипников). Затяните болты крепления крышек.

6. Проверьте осевой свободный ход
коленчатого вала. Для этого установите
индикатор на магнитной подставке и вставьте
концы двух отверток, как показано на рисунке.
7. Перемещая вал отвертками замерьте индикатором осевой свободный ход вала. Он
должен быть в пределах 0,06–0,26 мм.
8. Если свободный ход больше, то приведите его в норму, заменив старые полукольца
новыми или установив полукольца увеличенной толщины.

9. Наденьте на фланец коленчатого вала
прокладку держателя заднего сальника, а в
гнезда держателя вложите болты крепления
передней крышки картера сцепления.
10. Наденьте держатель с сальником на оправку 41.7853.4011, и, передвинув его с
оправки на фланец коленчатого вала, прикрепите к блоку цилиндров.

11. Установите по двум центрирующим
втулкам (указаны красными стрелками)
переднюю крышку
картера сцепления (черными стрелками
указаны установочные штифты сцепления).
12. Прикрепите крышку гайками к держателю заднего сальника.
13. Установите маховик на коленчатый вал так, чтобы метка (конусообразная лунка)
около обода находилась против оси шатунной шейки четвертого цилиндра,
заблокируйте фиксатором А.60330/R маховик и прикрепите его болтами к фланцу
коленчатого вала.
14. С помощью втулки 67.8125.9502 для обжима поршневых колец вставьте в
цилиндры поршни с шатунами .

Предупреждение
Отверстие для пальца на поршне смещено от оси на 1,2 мм, поэтому при установке
поршней в цилиндры стрелка на днище поршня должна быть обращена в сторону
привода распределительного вала.

15. Установите вкладыши в шатуны и крышки шатунов.
16. Установите шатуны и крышки на шейки коленчатого вала и затяните шатунные
болты. Крышки шатунов необходимо устанавливать так, чтобы номер цилиндра на
крышке находился против номера цилиндра на нижней головке шатуна.
17. Установите на коленчатый вал звездочку.
18. Установите валик привода масляного насоса и закрепите упорным фланцем.
19. Вставьте в блок цилиндров две центрирующие втулки и установите по ним прокладку головки цилиндров.

Предупреждение
При сборке двигателя необходимо всегда устанавливать новую прокладку под
головку цилиндров. Использование бывшей в употреблении прокладки не допускается.

Перед установкой прокладки необходимо удалить все масло с сопрягаемых
поверхностей блока и головки цилиндров. Прокладка должна быть чистой и сухой.
Попадание масла на поверхность прокладки не допускается. При попадании масла –
обезжирить прокладку.

20. Поверните коленчатый вал так, чтобы поршни находились в средней части
цилиндров.
21. Установите по двум центрирующим втулкам на блоке головку цилиндров в сборе с
клапанами, выпускным коллектором и впускной трубой.
22. Затяните болты крепления головки цилиндров в определенной последовательности
(см. рис. Порядок затягивания болтов головки цилиндров).
23. Чтобы обеспечить надежное уплотнение и исключить подтяжку болтов при
техническом обслуживании автомобиля, болты крепления головки цилиндров
затягивайте в четыре приема:
– 1-й прием – затяните болты 1–10 моментом 20 Н·м (2 кгс·м);
– 2-й прием – затяните болты 1–10 моментом 69,4–85,7 Н·м (7,1–8,7 кгс·м), а болт 11 –
моментом 31,36–39,1 Н·м (3,2–3,99 кгс·м);
– 3-й прием – доверните болты 1–10 на 90°;
– 4-й прием – снова доверните болты 1–10 на 90°;

Предупреждение
Болты крепления головки цилиндров допускается повторно применять только в том
случае, если стержень болта вытянулся не более, чем до 120 мм. Если длина болта
больше, то замените его новым.

Перед сборкой двигателя заблаговременно смажьте резьбу и головки болтов,
окунув их в моторное масло. Затем дайте стечь излишкам масла, выдержав болты не
менее 30 мин. Удалите масло из отверстий под болты в блоке цилиндров.

24. Поверните маховик в такое положение, чтобы метка на звездочке коленчатого
вала совпала с меткой на блоке цилиндров.

25. Проверьте, на месте ли установочные
втулки корпуса подшипников
распределительного вала.
26. Установите звездочку на распределительный вал, собранный с корпусом
подшипников, и поверните вал так, чтобы метка на звездочке находилась против
метки на корпусе подшипников .
27. Снимите звездочку и, не изменяя положения вала, установите корпус подшипников
на головку цилиндров так, чтобы установочные втулки вошли в гнезда корпуса
подшипников.

28. Закрепите корпус подшипников, затягивая
гайки в последовательности, указанной на
рисунке.
29. Установите на головке цилиндров успокоитель цепи.
30. Наденьте цепь на звездочку распределительного вала и введите в полость
привода, устанавливая звездочку так, чтобы метка на ней совпала с меткой на
корпусе подшипников. Болт звездочки не
затягивайте до упора.
31. Установите звездочку на валик привода масляного насоса, также не затягивая
окончательно болт крепления.
32. Установите звездочку на валик привода масляного насоса, также не затягивая
окончательно болт крепления
33. Установите башмак натяжителя цепи и натяжитель, не затягивая колпачковую
гайку, чтобы пружина натяжителя могла прижать башмак; заверните в блок цилиндров
ограничительный палец цепи.
34. Поверните коленчатый вал на два оборота в направлении вращения, что обеспечит
нужное натяжение цепи; проверьте совпадение меток на звездочках с метками на
блоке цилиндров и на корпусе подшипников
35. Если метки совпадают, то заблокировав маховик фиксатором А.60330/R , окончательно затяните болты звездочек, колпачковую гайку
натяжителя цепи и отогните стопорные шайбы болтов звездочек; если метки не
совпадают, то повторите операцию по установке цепи.
36. Отрегулируйте зазор между кулачками распределительного вала и рычагами
привода клапанов.

37. Установите крышку привода
распределительного вала с прокладкой и
сальником на блоке цилиндров, не затягивая
окончательно болты и гайки крепления.
38. Оправкой 41.7853.4010 отцентрируйте положение крышки относительно конца
коленчатого вала и затяните окончательно гайки и болты ее крепления.
39. Установите шкив привода генератора и насоса и закрепите его гайкой.
40. Установите масляный фильтр с прокладкой, вручную привернув его к штуцеру на
блоке цилиндров.
41. Установите маслоотделитель вентиляции картера, крышку сапуна и закрепите
фиксатор сливной трубки маслоотделителя.
42. Установите масляный насос и масляный
картер с прокладкой.
43. Установите насос охлаждающей жидкости, кронштейн генератора и генератор.
44. Наденьте ремень на шкивы и отрегулируйте его натяжение.
45. Установите на головке цилиндров подводящую трубку радиатора отопителя и
выпускной патрубок охлаждающей рубашки.
46. Прикрепите к насосу охлаждающей жидкости и выпускному коллектору отводящую
трубку радиатора отопителя.
47. Установите датчики контрольных приборов.
48. Установите шестерню привода масляного насоса и датчика-распределителя
зажигания, а затем датчик-распределитель зажигания. Заверните свечи зажигания,
установите на них ключ 67.7812.9515 и затяните динамометрическим ключом.
49. Установите топливный насос в соответствии с указаниями подраздела 2.14.3.
50. Установите карбюратор и присоедините к нему шланги. Закройте карбюратор
сверху технологической заглушкой.

Предупреждение
Не допускается крепление (или подтягивание гаек) нагретого карбюратора.

51. Установите крышку головки цилиндров с прокладкой и кронштейном
топливопровода.
52. Установите воздушный фильтр, для чего закрепите на корпусе воздушного фильтра
шланги, установите на карбюратор корпус фильтра с прокладкой, затем установите
опорную пластину и закрепите корпус гайками.
53. Установите фильтрующий элемент и закрепите крышку фильтра.
54. Подключите провода высокого напряжения к датчику-распределителю зажигания и к
свечам зажигания.
55. Залейте моторное масло в двигатель через горловину на крышке головки
цилиндров.

0 0 голоса

Рейтинг статьи

Капиталка мотора 21213
