ЖигулистЪ

Группа: Жигулисты
Сообщений: 240
Регистрация: 10.11.2008
Из: Балаково
Пользователь №: 5624
Машина:ВАЗ-2106
Цвет:Золотой-серебристый
Год Выпуска: 2000
Спасибо сказали: 1 раз

Не путать с ЭПХХ!
Итак АСХХ. Такая система есть на Озоне, в детали там не вдавался.
И судя по многочисленным источникам. впрочем позволю себе вставить цитату из другого источника:

» . Димитровградским карбюраторным заводом (ДААЗ) была освоена в производстве лицензионная модель Solex для ультрасовременных в те годы автомобилей ВАЗ-2108-09. Как быстро летит время, а, между прочим, до сих пор эти машины в почете. Однако карбюратор в базовой модификации оказался упрощенным до предела. Почему-то убрали автономную систему холостого хода (АСХХ), о которой так много говорили разработчики, применявшуюся на всех без исключения «Озонах». На Solex вернулись к банальному задроссельному смешению на холостом ходу. Лишним стал и пневмопривод второй камеры. Ряд технических решений просто поражает воображение. Попробуйте, например, вынуть из ствола настройки холостого хода регулировочную иглу состава смеси (кстати, она поставляется в любом ремкомплекте на Solex — какая нужная штука!) Чего уж там иглу, жиклеры-то порой невозможно достать из колодцев главной системы никаким способом, если шлицевая часть их чуть деформирована. Нельзя не вспомнить про шариковый клапан пневмоэкономайзера мощностных режимов. Малейшая негерметичность клапанной пары этого узла открывает сечение на таком диаметре, который не сравним с размером дозирующего жиклера, и устройство оказывается работающим постоянно.

Однако главный технический «перл» — клапанный узел стабилизации уровня. Чем руководствовались, создавая такой «шедевр», — совершенно непонятно. Необходимо заметить, что в мировой практике, как правило, используются клапаны с цельным резиновым коническим носиком. Высокое качество зарубежной резинотехники позволяет сохранять идеальную работоспособность узла десятки (!) лет в условиях агрессивной бензиновой среды и значительных температурных перепадов. Существуют и более простые решения — например, традиционная полиуретановая шайба у ленкарзовских моделей. Однако ДААЗ упорно использует клапанную пару с уплотнением «металл по металлу» на всех своих конструкциях, фактически лимитируя эксплуатационную надежность работы карбюратора в целом. Но одного этого, видно, мало, потому что последний вариант Solex даже не имеет элемента, обеспечивающего принудительное опускание иглы за поплавками. Таким образом, современный клапан «умеет» уже не только течь при малейшей соринке, но и клинить в закрытом положении, полностью прекращая подачу топлива. Так что «прогресс» налицо. «

Поговорим об АСХХ. Собственно есть идея эту систему на Солекс всё таки внедрить. Напрягает, что из клапана ХХ постоянно идёт смесь пофигу на каких режимах и оборотах. Разве что только когда срабатывает ЭПХХ она не идёт ( когда идёте накатом при включенной передаче и обороты двигателя выше 1800).
Я считаю, что постоянная подача топлива через клапан ХХ — лишняя трата топлива! И потом как это топливо подаётся в коллектор? Просто ссыт по стенке. и каплями срывается в цилиндры. Если я не прав то поправьте меня. Но никакого намёка на распыление я там не видел, единственно что — это неровности коллектора позволяют таки входящему потоку воздуха срывать капельки бензина со стенок.
Идея — сделать управление клапанном ХХ.
Вероятный режим работы : Клапан работает на оборотах до 1500-1600. При превышении этих оборотов включается временное реле и спустя 5-7 секунд выключает клапан, если обороты в течение этих 5-7 секунд не вернулись обратно в зону ниже 1600. 5-7 секунд — как правило это время разгона на каждой передаче и в этот момент нежелательно вырубать доп подачу смеси, но когда двигатель наберёт обороты и автомобиль движется уже в режиме стабильной скорости или очень плавного разгона, то клапан ХХ можно и вырубить. Возможно будут косяки в том плане, что стандартное зажигание не сможет справляться с таким перепадом качества смеси. Но мне по барабану у меня БЗМ.
Электронщики сайта! Помогите прикинуть схему, чтобы осуществить это дело! Как я понимаю система будет снимать напряжение между проводом «К» и массой (грубо говоря с тахометра).
Вобщем какую элементную базу подобрать для этого.
Хелп!

ЗЫ. Очень удивлён, что на сайте подобная тема не всплывала до сих пор. все считают нормальной подобную работу клапана ХХ??

ЭПХХ система с карбюратором ОЗОН в действии.

Во-первых, Здравствуйте.
Теперь по сути.
Поскольку тема про ЭПХХ на движке 2121 1,6л с карбюратором Озон еще не упоминалась в этом б/ж сей трактат посвящаю именно ей).
Вот так это хитросплетение трубочек и проводочов вокруг карбюратора выглядит под капотом.

Не случайно в свое время она получила название «Каскад».

Собственно а вот и электронный блок 25.3761, который этой системой управляет

Подробно пересказывать о принцип работы этой системы здесь думаю смысла нет. Если кто не в курсе вот брошюрка про Каскад /скачать можно бесплатно/ .В ней весьма подробно принцип работы этой системы изложен.
Могу лишь заметить в дополнении, что по подобному алгоритму функционируют «мозги» в современных инжекторных автомобилях.Не верите? Покопайтесь в прошивках своих машинок)))
В общем перед вами 100% раритет в действии!

Итак, с чего все началось? При очередной ревизии карба / Озон 2107-1107010-30 / обнаружил негерметиность мембраны экономайзера . Ай-яй-яй — раритетный узел редкого карбюратора пришел в негодность(
Ну чтож. Пришлось лезть в свой ЗИП и заимствовать оттуда современное изделие производства какого-то Димитровоградского кооператива).

Кстати, замечу. * Перед установкой такого нового экономайзера в карб необходимо ослабить оба винтика, стягивающие половинки его корпуса, и удерживая иглу в выдинутом положении затянуть. Только после этого мембрана уляжется так, что винт экономайзера будет полностью перекрывать канал холостого хода. Иначе будет как у «дяди Наиля» в его видео

с 16-й минуты . Дядя Наиль, Привеет! ))) Бывает. Не разобрался…
Ну, да ладно. Как говорится «вернемся к нашим баранам».После «доработки» и замены самого экономайзера работа системы ЭПХХ увы Не возобновилась( При снятой с микропереключателя клемме и плавном нажатии педали газа режима автоколебаний величины оборотов коленвала увы не было.
Виной всему отказавшый электронный блок 25.3761.Ай-яй-яй, а ещё со «Знаком качества»!

Поскольку времени возиться с его восстановлением не было, то прикупил взамен целых два современных изделия .Вот такие поделки. По дугому не назовешь)
Взгляните сами.

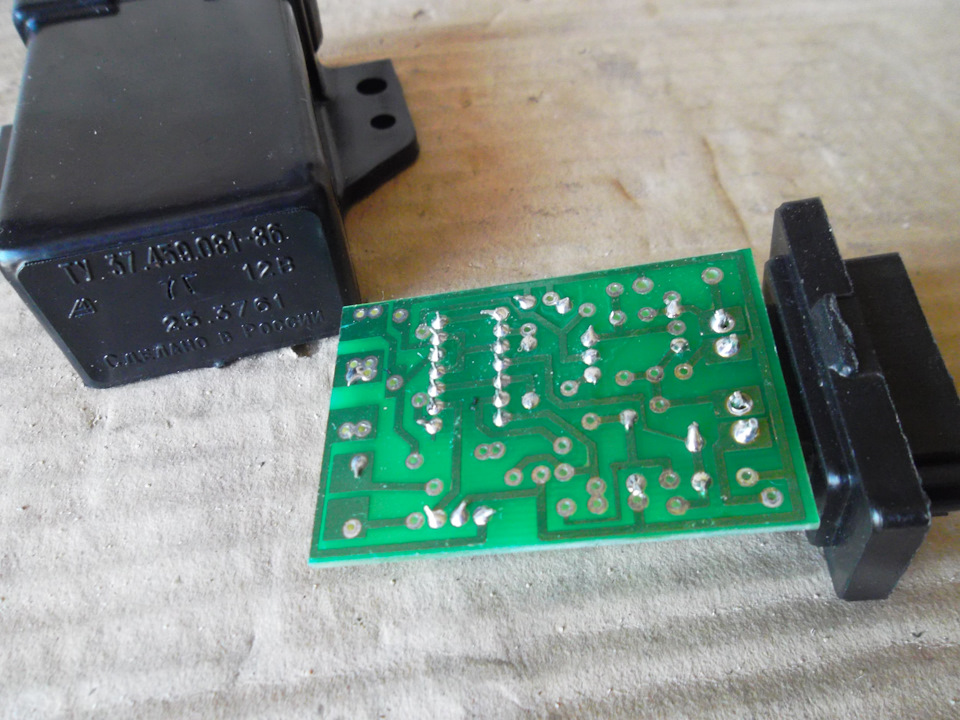

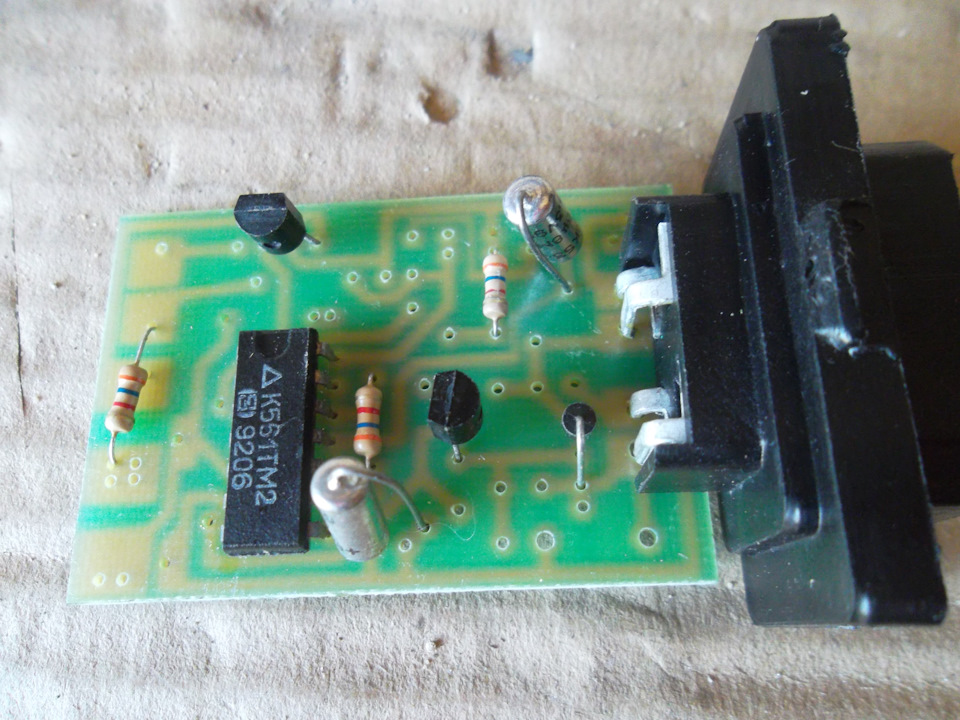

Реально работоспособным оказался только вот этот экземпляр выполненый по ТУ 28.517.393-97.

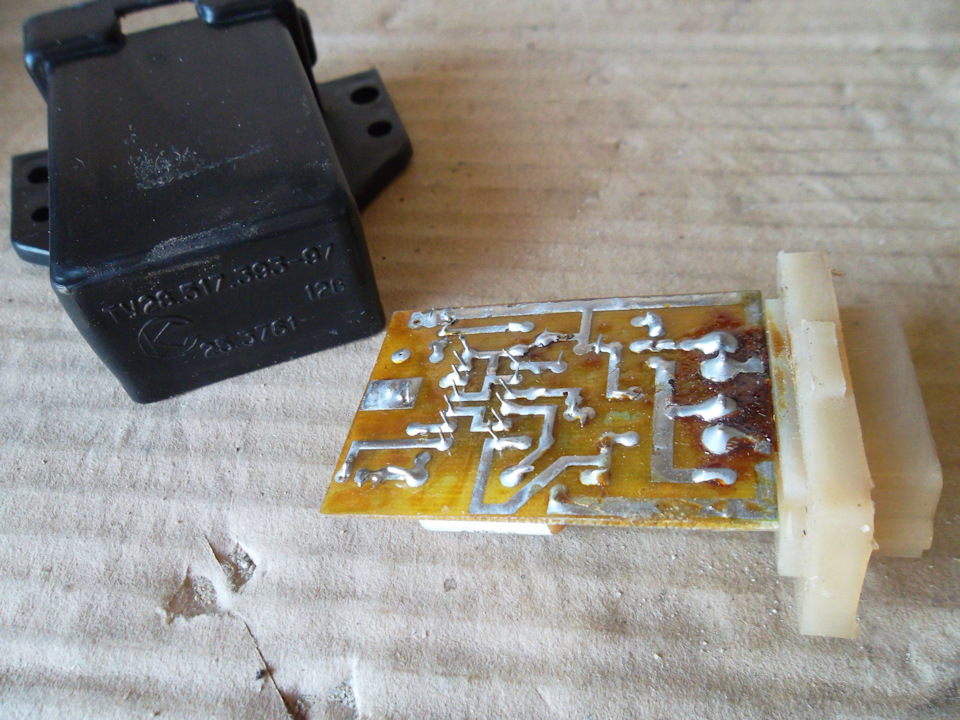

А вот в другом «изделии», не смотря на доволно качественно выполненныю печатную плату, радиоэлементов
оказалось подозрительно мало…

Причем при более детальном рассмотрении выяснилось, что цепь питания элетропневмоклапана ЭПХХ в нем просто перемкнута диодом! Шедевр ! ))) Тоесть питание на клапан подается постоянно и Ни о каком отключении, включении его внужные моменты речи быть Не может!
Только и сказать.Будьте бдительны при покупке запчастей к своим авто)
Ну что еще добавить? . После сборки и регулировки положения микропереключателя система стала работать .
Конечно не оспариваю её недостатков / требует контроля, хотя редко, но бывает не срабатывает после томожения двигателем… Однако вот реальные цифры по эксплуатационному расходу топлива.

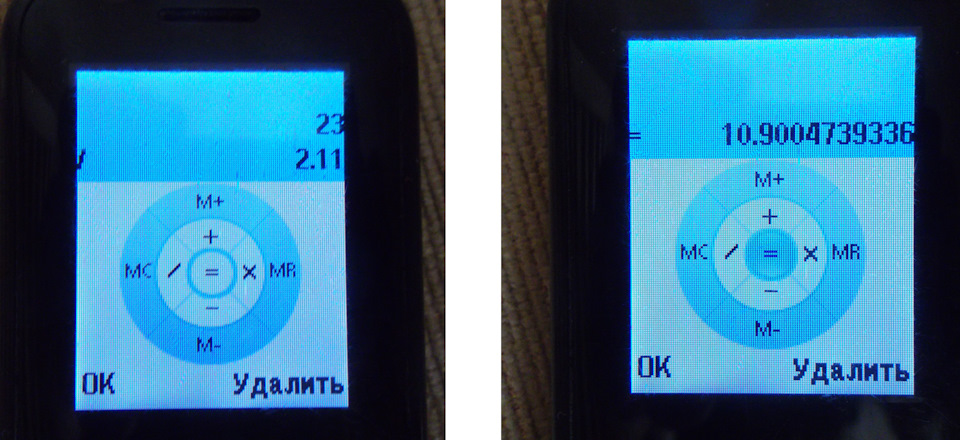

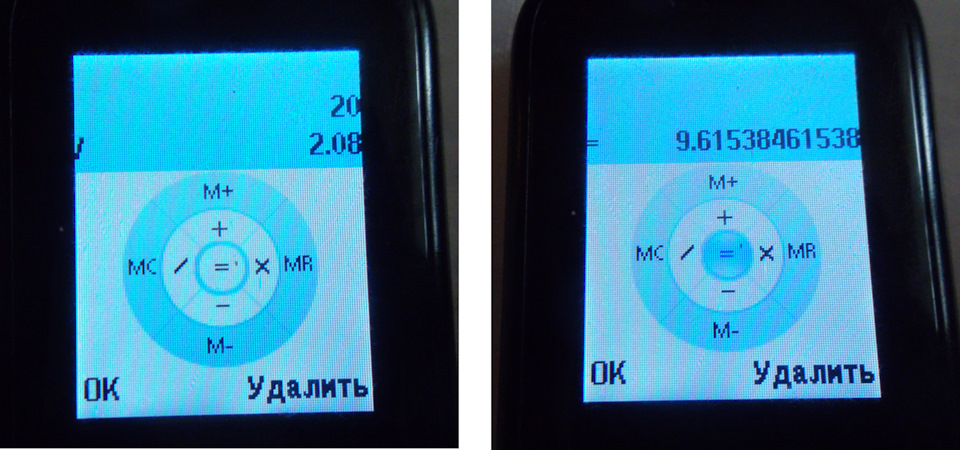

А вот расход с работающей системой ЭПХХ

Естественно создать в реалии абсолютно одинаковые условия пробега автомобиля для вычисления эксплуатационного расхода топлива невозможно. Но, то что данная система свою функцию выполняет бесспорно. Что касаемо эксплуатации такой системы на вашем авто? Так это «думайте сами, решайте сами.Иметь или не иметь.«)
Удачи в пути!
Евгений

P/s В заключение «на сладкое»полистаем журнал «За рулем» тех лет, когда Нива с карбюраторным движком считалась верхом технического совершенства).

Вот что Доктор технических наук Вендровский писал…

Ту 37 459 081 86

Внешний вид блока показан на рис. 3.4.

Характеристики блока указаны в табл .3.2, принципиальная схема представлена на рис. 3.5.

Формирование сигнала управления пневмоэлектроклапаном происходит следующим образом.

При закрытой дроссельной заслонке (контакты микропереключателя разомкнуты) импульсы напряжения, пропорциональные частоте вращения коленчатого вала, поступают с первичной обмотки катушки зажигания на вывод 4 микросхемы А1 и через нее — на вход полупроводникового ключа,

Четырехштырьковые блоки управления экономайзером:

1 — 25.3761-ТУ 37.459.081-86; 2 — 25.3761-ТУ 37.459.033-79; 3 — 1402.3733, и его модификации 1412.3733, 1422.3733.

собранного на транзисторах УТ1 и УТ2. Во время действия импульса ключ открывается и конденсатор С2 заряжается. Время заряда, а следовательно, и напряжение на С2 увеличиваются с уменьшением частоты вращения коленчатого вала.

При частоте больше частоты холостого хода напряжение на конденсаторе С2 мало. Транзисторы УТЗ-УТ6 закрываются, и на пневмоэлектроклапан напряжение не подается. Клапан закрывается, и подача топлива прекращается. Частота вращения коленчатого вала падает.

При частоте меньше частоты холостого хода С2 во время паузы между импульсами успевает зарядиться до напряжения, превышающего опорное порогового элемента, собранного на транзисторах УТ3, УТ4, которые при этом открываются, и через микросхему А2 напряжение подается на базу УТ5, который, открываясь, обеспечивает открытие выходного УТ6. На пневмоэлектроклапан при этом поступает напряжение, он срабатывает и включает подачу топлива.

При открытии дроссельной заслонки контакты микропереключателя замыкаются и напряжение бортовой сети постоянно поступает на пневмоэлектроклапан, который будет постоянно открыт независимо от сигнала блока управления.

При работе блока в классической (батарейной) системе зажигания с первичной обмотки КЗ на узел управления блока поступают короткие импульсы плюсовой полярности амплитудой около 300 В.

Если на автомобиле используется блок зажигания (коммутатор), у которого на первичной обмотке катушки зажигания импульсы имеют минусовую полярность, то электронный блок будет работать при несложной доработке.

Опытная эксплуатация подтвердила четкую работу электронного блока управления как от минусовых импульсов, снимаемых с первичной обмотки КЗ, так и от плюсовых, если возникла необходимость переключить зажигание с электронного на штатное — батарейное.

Характеристики четырехштырьковых блоков управления ЭПХХ

Тип блока управления

Порог отключения (Паи.,), об/мин/ Частота включения (/mci), Гц

Порог включения (Лота)’ об/мин/ Частота включения (/откл), Гц

Диапазон частоты генератора, Гц

Длительность импульса, мс

Амплитуда импульса, В

Падение напряжения на выходном транзисторе, В

Во-первых, Здравствуйте.
Теперь по сути.
Поскольку тема про ЭПХХ на движке 2121 1,6л с карбюратором Озон еще не упоминалась в этом б/ж сей трактат посвящаю именно ей).
Вот так это хитросплетение трубочек и проводочов вокруг карбюратора выглядит под капотом.

Не случайно в свое время она получила название «Каскад».

Собственно а вот и электронный блок 25.3761 , который этой системой управляет

Подробно пересказывать о принцип работы этой системы здесь думаю смысла нет. Если кто не в курсе вот брошюрка про Каскад /скачать можно бесплатно/ .В ней весьма подробно принцип работы этой системы изложен.
Могу лишь заметить в дополнении, что по подобному алгоритму функционируют «мозги» в современных инжекторных автомобилях.Не верите? Покопайтесь в прошивках своих машинок)))
В общем перед вами 100% раритет в действии!

Итак, с чего все началось? При очередной ревизии карба / Озон 2107-1107010-30 / обнаружил негерметиность мембраны экономайзера . Ай-яй-яй — раритетный узел редкого карбюратора пришел в негодность(
Ну чтож. Пришлось лезть в свой ЗИП и заимствовать оттуда современное изделие производства какого-то Димитровоградского кооператива).

Кстати, замечу. * Перед установкой такого нового экономайзера в карб необходимо ослабить оба винтика, стягивающие половинки его корпуса, и удерживая иглу в выдинутом положении затянуть. Только после этого мембрана уляжется так, что винт экономайзера будет полностью перекрывать канал холостого хода. Иначе будет как у «дяди Наиля» в его видео

с 16-й минуты . Дядя Наиль, Привеет! ))) Бывает. Не разобрался…
Ну, да ладно. Как говорится «вернемся к нашим баранам».После «доработки» и замены самого экономайзера работа системы ЭПХХ увы Не возобновилась( При снятой с микропереключателя клемме и плавном нажатии педали газа режима автоколебаний величины оборотов коленвала увы не было.
Виной всему отказавшый электронный блок 25.3761.Ай-яй-яй, а ещё со «Знаком качества»!

Поскольку времени возиться с его восстановлением не было, то прикупил взамен целых два современных изделия .Вот такие поделки. По дугому не назовешь)
Взгляните сами.

Реально работоспособным оказался только вот этот экземпляр выполненый по ТУ 28.517.393-97.

Всем привет, хотелось бы поинтересоваться у опытных про реле ту 37.459.081-86 за что отвечает. Дополнительная информация в трех ответов. Ответы доступны для пользователей старше 18 лет.

Еще спрашивают: реле ту 37.459.081-86 за, отвечает ту что, как проверить стартер самому. с помощью аккума и двух проводов)

Качество видео: Blu-Ray

Видео загружено админу от пользователя Абдуллах: для срочного просмотра на портале.

Чтобы дать правильный ответ на вопрос нужно посмотреть видео. После просмотра вам не потребуется обращаться за помощью к специалистам. Подробные инструкции помогут вам решить ваши проблемы. Приятного просмотра.

Юмор в теме: Научиться программировать за 21 день очень просто. Это как перевести стрелки часов. Солнечных. Через дорогу. На португальский.

Электронный блок управления ЭПХХ 50.3761

Электронный блок управления ЭПХХ 50.3761

Одна из многих существовавших модификаций блока управления экономайзером принудительного холостого хода (ЭПХХ).
Предназначен для включения/отключения электромагнитного клапана ЭПХХ с целью повышения экономии топлива и снижения токсичности выхлопных газов автомобиля на карбюраторных двигателях.
Электронный блок управления ЭПХХ:
— управление электромагнитным клапаном экономайзера принудительного холостого хода;
— защиту цепи управления клапаном экономайзера от короткого замыкания на “массу” автомобиля;
— защиту от понижения сопротивления цепи клапана ЭПХХ.

Электронный блок управления ЭПХХ со снятым корусом

Электронный блок управления ЭПХХ получает информацию о частоте вращения коленчатого вала с первого контакта коммутатора, а от датчика-винта о положении дроссельной заслонки карбюратора. Датчик — винт соединяет с «массой» вывод блока при закрытой заслонке (педаль «газа» отпущена). К выводам 2 и 4 подводится напряжение питания к блоку. Управляющий сигнал на электромагнитный клапан подается с 6 вывода блока. Когда датчик — винт не замкнут на «массу», т.е. первая дроссельная заслонка не закрыта, электронный блок подает питание на клапан при любой частоте коленчатого вала. Если датчик — винт замкнут на «массу» (педаль «газа» отпущена — дроссельная заслонка закрыта, т. е. при торможении двигателем, движении под уклон с включенной передачей — при переходе на принудительный холостой ход), то в этом случае включение электромагнитного клапана зависит от частоты вращения коленчатого вала. Если в момент закрытия первой дроссельной заслонки частота вращения была выше 2100 об/мин, то блок управления отключит клапан, и включит его, когда частота вращения коленчатого вала снизится до 1900 об/мин или при нажатии на педаль «газа».

Электронный блок управления ЭПХХ со снятым корусом

Электронный блок управления ЭПХХ, плата со стороны монтажа

Принципиальная схема блока управления 50.3761 — ТУ 37.459.063-84 и его модификаций

В составе устройства используются гибридные микросборки резисторов и конденсаторов К425НК1 и К425НК2.

Реле зажигания ВАЗ 2107, 2105, 2104

В системе зажигания автомобилей ВАЗ 2107, 2105, 2104 установлено реле зажигания.

Реле зажигания автомобилей ВАЗ 2107, 2105, 2104

— Назначение реле зажигания

Реле зажигания предназначено для снижения силы тока протекающего через низковольтную часть системы зажигания. Тем самым предотвращается обгорание контактов замка зажигания и их преждевременный выход из строя.

Из-за этого реле зажигания еще называет разгрузочным реле.

— Где находится реле зажигания на автомобиле ВАЗ 2107, 2105, 2104?

Реле зажигания на автомобилях ВАЗ 2107, 2105, 2104 установлено под панелью приборов, рядом с замком зажигания, с которым оно соединено проводами.

— Как устроено реле зажигания?

Реле зажигания автомобилей ВАЗ 2107, 2105, 2104 электромагнитное. Представляет собой электромагнит (сердечник с обмоткой) и контакты, замыкающиеся при подаче на него напряжения. У реле четыре вывода. Вход реле — контакт «86», выход — «87», постоянно под напряжением «30», масса — «85». Сверху вся система закрыта корпусом. На корпусе имеется кронштейн (ушко) для крепежа.

Реле 113.3747-10 (реле зажигания), устройство

— Как работает реле зажигания ВАЗ 2107, 2105, 2107?

При подаче напряжения с вывода «15/1» замка зажигания (повороте ключа) на вывод «86» реле, срабатывает его электромагнит, внутри замыкаются подвижный и неподвижный контакты, электрический ток начинает протекать через них с вывода «30» на вывод «87» и далее через монтажный блок на вывод «Б» («В») катушки зажигания (первичная обмотка). Катушка заряжается и становится готова к работе. В замкнутом состоянии контакты реле зажигания будет находится пока работает система зажигания (включено зажигание). Это реле продолжительного действия. После обесточивания контакты реле размыкаются.

Проще всего работу реле отследить по схеме системы зажигания.

Схема бесконтактной системы зажигания ВАЗ 2105, 2107, 2104

— Неисправности реле зажигания

В результате короткого замыкания или скачков напряжения в бортовой цепи автомобиля обмотка реле может сгореть, либо подгорают его контакты. После чего двигатель автомобиля не возможно запустить (стартер крутит, но двигатель не запускается). Проверить исправность реле проще всего вставив вместо него аналогичное из монтажного блока.

В некоторых случаях можно попробовать реанимировать неисправное реле зачистив его контакты и выставив между ними зазор в 0,1 мм. Но если сгорела обмотка, то реле только под замену.

— Применяемость реле зажигания в системе зажигания ВАЗ 2107, 2105, 2104

В системе зажигания карбюраторного двигателя автомобилей ВАЗ 2107, 2105, 2104 применяется реле зажигания 113.3747-10 с кронштейном крепления. Оно аналогично реле 113.3747 (без кронштейна).
