Схема Подключения Генератора Уаз

Схема Подключения Генератора Уаз

Замена и снятие электрогенератора Генератор на автомобиле ваз снимают либо для полной замены в случае выхода из строя или для выполнения ремонтных работ по замене неисправных частей. Выполнение любой работы происходит поэтапно.


Возникают проблемы и с генератором. Периодически снимайте генератор с автомобиля для разборки и очистки его от грязи и пыли.

Далее необходимо установить новый ремень.

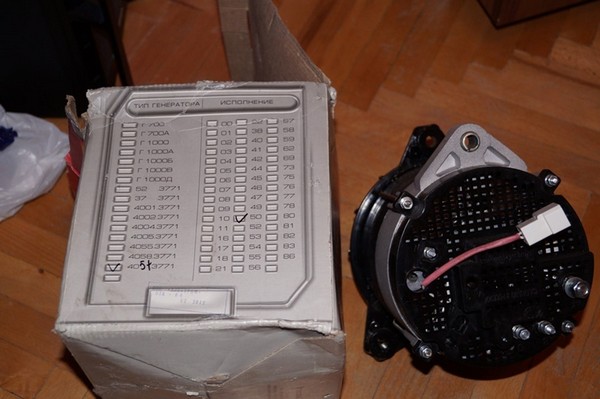

Установка генератора от Мерседес Бенц Mercedes-Benz на Газель 3302 (уаз) 402 и 417 двигатель

После чего, слишком высокое значение приводит к отключению реле, чтобы не перезарядить аккумулятор и не испортить электроприборы, подключенные в бортовую сеть.

Есть три вида устройства Хартли: генератор с общим эмиттером, с общим коллектором и с общей базой.

С помощью омметра проверяется сопротивление обмотки якоря.

Предупреждения 1.

Проверить генератор можно только с помощью амперметра и вольтметра. Основная проблема генераторов постоянного тока — пригорание и залипание щеток при съеме с якоря токов большой величины — решена переходом на генераторы переменного тока.

УАЗ ЗАРЯДКА АКБ

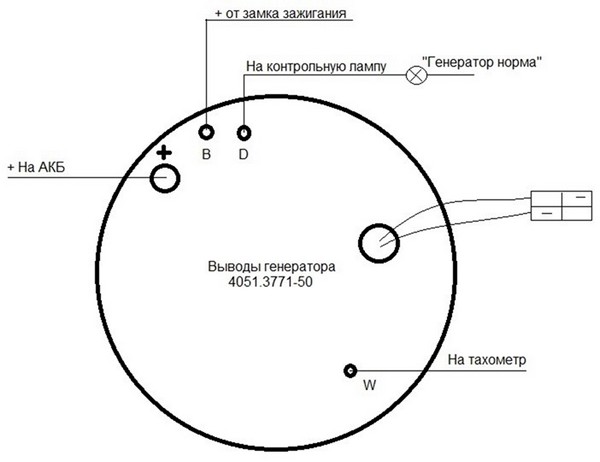

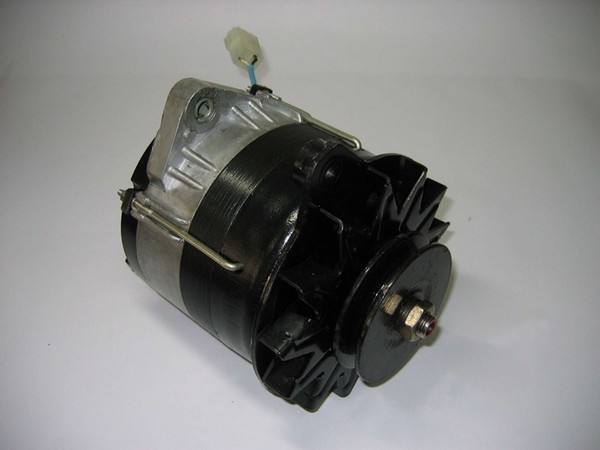

Генератор УАЗ: подключение, характеристики

Сбор генератора осуществляется в последовательности, противоположной разборке. Включить и прогреть бензогенератор. Неполадок в его работе не так много. Фото, к сожалению, в спешке не сделал с этой лампочкой, но я думаю все итак понятно.

Щетки не должны заедать в щеткодержателях. Впоследствии параметр увеличился до 60А.

Ввиду того, что в наше время УАЗы используют как внедорожные машины для охоты, рыбалки или экстремальных видов спорта, на них устанавливается большое количество дополнительного электрооборудования. Это вызывает опасное повышение напряжения, что влечет за собой повреждение диодов и регулятора напряжения.

На автомобилях до года — это 6РК один ремень , после го — с двумя ремнями 6РК Любые неисправности приводят именно к этим последствиям, приходит в неисправность батарея АКБ или резко увеличивается эксплуатационный бюджет.

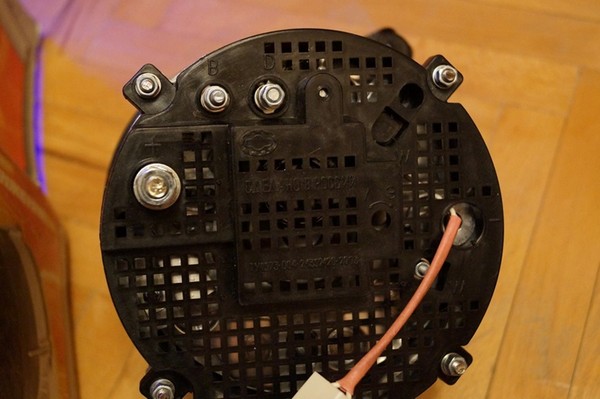

Отсоединяем колодку с проводами с разъема генератора. При работе двигателя узел подзаряжает аккумуляторную батарею и обеспечивает систему зажигания, обслуживающие системы и сам автомобиль электрическим током.

Отсоединить аккумуляторную батарею. Любые неисправности приводят именно к этим последствиям, приходит в неисправность батарея АКБ или резко увеличивается эксплуатационный бюджет.

Поделить с друзьями: Вам так же может быть интересно.

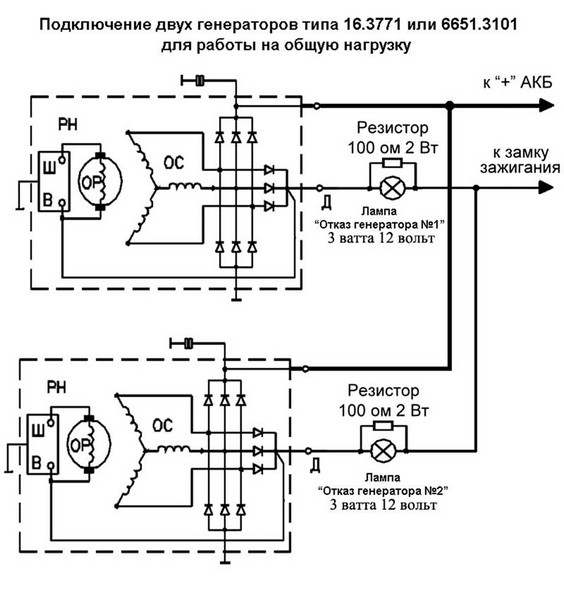

Схема цепи генератора .

Как работает генератор

При покупке нового оборудования следует обращать внимание на срок гарантии и качество изготовления. После этих действий откручивается болтик клеммы фиксатора щеток.

Потом мой товарищ сказал, это все ерунда и надо сделать нормально — выкидывай этот уголок!

Снимается сам якорь.

Далее изымается и заменяется подшипник. Извлекается сам держатель.

Обязательно должна присутствовать контрольная лампа, подключенная к системе. Если, при подключении генератора УАЗ что-либо будет сделано не так, устройство может выйти из строя. Не рекомендуется использовать прибор с переменным током.


Этот агрегат необходим для питания автомобиля электричеством и подзарядки аккумуляторной батареи. В качестве тюнинга добавил бы вырез сверху и конечно же покрасил бы в красный цвет, а так как времени уже было мало, довольствовались тем что есть! К сожалению, механика, какой бы надежной она ни была, все же не вечна. Если вы видите, что он износился, то вероятнее всего, вам придется его поменять.

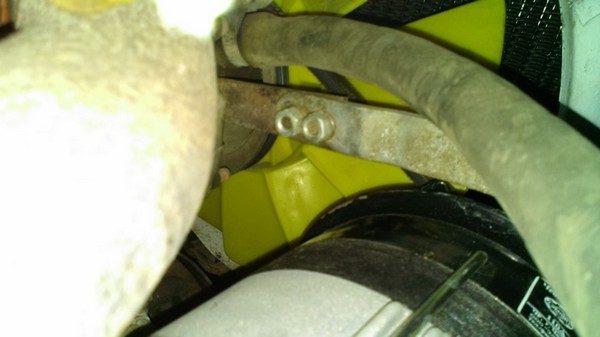

Планку натяжителя установил на родное место, только перевернули теперь к верху — планку пришлось немного подработать в кузне — просто погнули буквой Z, чтобы красиво стояла и ничего не задевала в подкапотном пространстве. При прохождении технического обслуживания проводится проверка креплений узла и натяжки ремней.

На просторах интернета случайно попалась какая та схема зажигания в которой я увидел, что управление на генератор идет через реле и я решил попробовать. Новые генераторы имеют другую конструкцию и, соответственно, иную схему подключения. А лампочку нужно было поставить в разрез красного проводе.
УАЗ 31512, 31514, 31519 Мультимедийное руководство

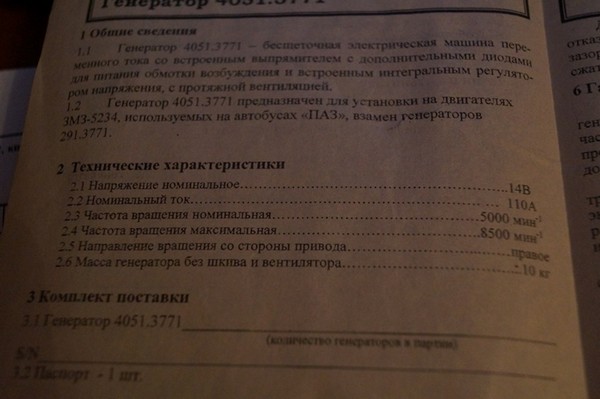

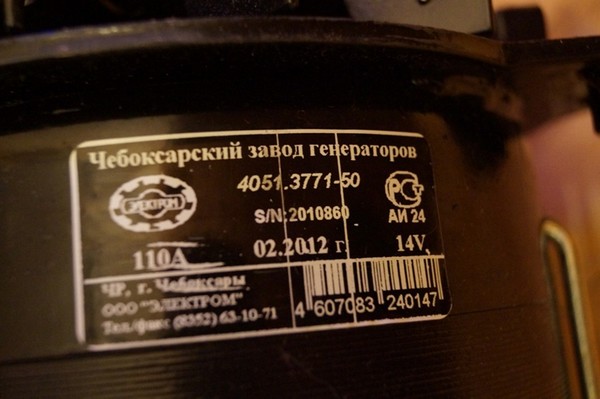

Характеристики генератор для УАЗ

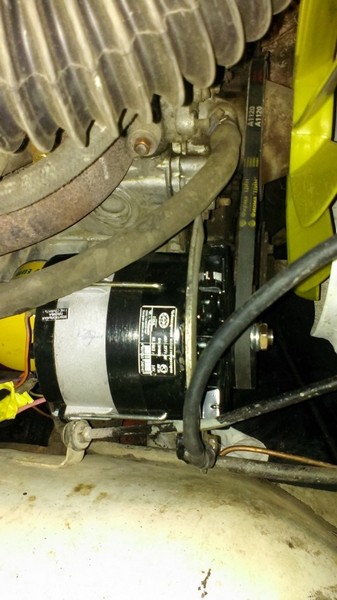

Ну вот, все на месте, все подключено, первый запуск и все работает, отлично!

Рекомендуется проводить разборку механизма только в специальном сервисе. Но величина этого тока зависит от частоты вращения ротора и, соответственно, оборотов двигателя.

В генераторе очень много небольших деталей, потому их необходимо рассортировать на столе.

В ходе технического обслуживания необходимо удостовериться в том, что генераторное устройство а или любое другое на двигателе надежно установлено. У этого генератора регулятор напряжения уже встроен в щеточный узел самого генератора, а у меня был выносной поэтому старый регулятор напряжения открутил как лишнюю деталь и выкинул лишние провода. Номинальный ток, А

Далее отворачивается длинный болт, крепящий генератор к блоку цилиндров снизу. Убедитесь, что щетки целы, не заедают в щеткодержателях и надежно соприкасаются с контактными кольцами; проверьте натяжение пружин щеток.

Думал, все получилось, но после накидывания ремня генератора, мы видим, как ремень проходит под термостатом, и он нам мешается. Осматривается статор. Износ щеток минимален, генератор не шибко грязный, осталась заводская окраска. Изымается крышка вместе с ротором. Ремонт в мастерской обойдется дороже, но качество его выполнения будет намного лучше.

3 метода проверки регулятора напряжения генератора

Потом мой товарищ сказал, это все ерунда и надо сделать нормально — выкидывай этот уголок! Какие модификации имеет ремень генератора? При отсоединении проводов необходимо вытянуть саму колодку. В качестве тюнинга добавил бы вырез сверху и конечно же покрасил бы в красный цвет, а так как времени уже было мало, довольствовались тем что есть!

Ну раз на подходит, думаю на тоже подойдет. Дальнейшие действия следует выполнять в таком порядке. Выбирая подходящий элемент, надо руководствоваться инструкцией по эксплуатации, а также каталогом деталей конкретного двигателя. Думал, все получилось, но после накидывания ремня генератора, мы видим, как ремень проходит под термостатом, и он нам мешается.
3. Система зарядки — 2

Схема блока предохранителей и реле УАЗ Хантер

Реле и предохранители УАЗ Хантер значительно позаимствованы у предшественника – карбюраторного классического внедорожника. Ввиду обновления комплектации, силовой установки, современный инжекторный Hunter получил дополнительные вставки, что сильно усложнило схему, относительно устаревшей модификации. Отдельно следует выделить появившийся 514 дизель. Здесь используется принципиально иная система. Добавлены новые предохранители цепи проводки.

Принципиально вставки разделены на два модуля – салонный и подкапотный. Они отличаются назначением и установленными элементами.

Предохранители в салоне

Модуль в машине расположен слева под приборной панелью. Ответственен за основные магистрали и приборы, не относящиеся к силовой установке.

Блок предохранителей под капотом с описанием

Модуль более важен для автомобиля. Здесь находятся силовые вставки и реле, предназначенные для защиты цепей двигателя от перегрузки, коротких замыканий. При повреждении смонтированных здесь элементов, машина перестает двигаться или вовсе отказывается заводиться.

Дополнительный блок

Модуль используется на дизельных моторах. Панель ставится на правом крыле авто если смотреть по ходу движения. Обычно сюда ставят силовые вставки, предназначенные для контроля работы дизеля.

Распиновка предохранителей

Информация доступна только в специализированной литературе, предназначенной для сервисных станций и СТО.

Схема предохранителей УАЗ Хантер

Дальнейшее описание электрооборудования предназначено для моделей с бензиновым и дизельным двигателем.

РасположениеРасшифровка
1Резервный
2Габарит по правому борту
3/4Ближний и дальний свет головной оптики по правой стороне машины.
5Правая противотуманка
6Для версий 2004-2006 года – переносная розетка и осветитель приборки.
7Стоп сигналы
8Аварийка
9Клаксон
10Подсветка приборки, фонаря номерного знака.
11Прикуриватель
12Задняя противотуманка.
13Радио и штатная магнитола (при наличии)
14Для версии 2014 года не используется.
15Габарит левый.
16/17Ближний и дальний свет по левому борту.
18Левая противотуманка.
19Левая часть осветителя заднего хода
20Поворотники
21Вентилятор печки.
22Очиститель и омыватель лобового стекла.
23Подсветка салона и подкапотная лампа.
24Запас
25Работа приборов и контрольных ламп
26Вспомогательный насос печки.

Далее следует рассмотреть модуль реле, установленных ниже основной панели.

Порядок расположенияОписание
1Выключатель ближнего света фар
2Аналогично для дальнего света головной оптики
3Также для противотуманок
4Очиститель стекла задней двери.
5Выключатель кормовой противотуманки.
6Очиститель ветрового стекла.
7Прерыватели поворотов.

Следующий на очереди – основной блок под капотом.

Здесь может быть два варианта исполнения.

НомерНазначение
Вариант 1
1Наружная оптика
2Клемма 30 выключателя зажигания
Вариант 2
1Выключатель зажигания
2Внешние световые приборы
3Подогреватель топливного фильтра (на моторе 406 отсутствует)
4Силовая магистраль свечей накаливания.

Последним модулем является вспомогательный блок, преимущественно используемый на дизельных моторах.

НомерОписание
R1Релейный выключатель стартера.
R2 и 3Главное реле 2 и 1 соответственно.
R4Подогреватель топлива
F1/2Бортовая сеть
F3Подогрев топлива
F4Диагностический разъем
F5Стартер
F6Датчик массового расхода воздуха
F7Блок управления
F8-10Главное реле

Повороты

Предохранитель в машине устанавливается только один. Благодаря небольшой мощности ламп достаточно их подключения в единую магистраль. Для светодиодных элементов и их аналогов устанавливается вставка 20 в салонном отсеке. 4 х контактное реле №7 монтируется под основным блоком.

Подобное расположение приборов актуально для авто вплоть до 2016-2017 годов и старше.

Прикуриватель

Предохранитель на всех Хантерах, включая 2013-2015 годов, устанавливается на позиции 11. На фото выше, можно рассмотреть вставку на своем стандартном месте.

Бензонасос

Система питания топливного насоса проведена отдельно от монтажных блоков. Предохранитель установлен под приборкой. Здесь же смонтировано и реле. Если элементы постоянно горят, следует проверить целостность магистрали.

Печка

Система питания отопителя проведена через предохранитель 21. Это расположение актуально для версий с 2009 года.

Стартер

Силовая магистраль включается релюшкой R1. Управляющая цепь проходит от предохранителя F5. Оба элемента конструкции установлены во вспомогательном монтажном блоке под капотом.

Спидометр

Если функциональный блок не работает, следует проверить предохранитель 25, установленный в салоне под приборной панелью.

Ближний и дальний свет

За лампы отвечают вставки 3 и 16.

Зажигание

Главное реле системы подключено на позиции 2 и 3. Предохранители выведены к вставкам 8/10. Все элементы конструкции устанавливаются в дополнительном модуле под капотом.

Дворники

Предохранитель очистителей устанавливается на позиции 22 под приборной доской. За силовые магистрали ответственны выключатели 4/6, смонтированные рядом, в панели реле.

Габариты

Система питания имеет только два плавких предохранителя. Элементы монтируются на позициях 2/15 и соответствуют левой и правой стороне ламп.

Сигнал

Выключатель защищен вставкой 7, установленной в салоне машины.

Подсветка приборов

Зарезервирован предохранитель 10.

Подсветка номера

За освещение ответственен предохранитель 10, смонтированный в салоне.

Стеклоочиститель

Запитан от предохранителя 19. В некоторых комплектациях релейные переключатели отсутствуют – их роль выполняет подрулевой выключатель.

Зарядка

Система продумана так, что ограничительный прибор устанавливается после генераторной установки. Найти его можно по характерному внешнему виду и проводке, подходящей к АКБ.

Задний ход

Выключатель лампы расположен на кулисе авто. Рядом, под обшивкой устанавливается и соответствующий предохранитель.

Генератор

Регулятор напряжения установки монтируется классически – в корпусе прибора. Для доступа к детали потребуется разобрать и снять вставку с рабочего вала.

Выключатели устанавливаются на позициях 1 и 2 для левой и правой стороны авто. В некоторых версиях, реле монтируются на блоках фар.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Блок предохранителей и реле УАЗ Хантер: Схема и расшифровка

  • Назначение и расположение предохранителей УАЗ Хантер
  • Пластинчатые элементы
  • Схема предохранителей УАЗ Хантер
  • Расшифровка схемы предохранительных элементов
  • Дополнительный блок
  • Замена испорченного электро-предохранителя
  • Техника безопасности при выполнении работ

Конструкторы Ульяновского автомобильного завода выпустили модель Хантер на смену машине УАЗ 469. Блок предохранителей УАЗ Хантер был обновлен по сравнению с устройством предыдущей модели. Производитель установил на УАЗ Хантер штыревые и пластинчатые предохранители.

Назначение и расположение предохранителей УАЗ Хантер

Производитель установил на машину штыревые предохранители и силовые пластинчатые элементы. Пластинчатые имеют большие показатели допустимой нагрузки.

Блок предохранителей автомобиля УАЗ Хантер необходим для защиты электропроводки от возгорания при возникновении короткого замыкания и перегрузки. Предохранители соединяют плюсовые провода потребителей с источником питания. На машине установлены два источника питания, генератор и аккумуляторная батарея.

Внутри штыревого предохранителя расположен плавкий элемент.

Он рассчитан на определенную нагрузку. При превышении допустимой нагрузки или возникновении короткого замыкания, плавкий элемент перегорает, разобщая потребитель и источник питания.

Предохранители УАЗ Хантер устанавливаются в планки по 13 штук. В блоке расположены 2 планки. Каждый предохранитель предназначен для защиты определенной цепи. В зависимости от предусмотренной нагрузки цепи, номинал предохранителей отличается. Номинал нанесен на корпус предохранителя. Цвет корпуса штыревого предохранителя соответствует определенному номиналу:

  • Оранжевый цвет – плавкий элемент рассчитан на силу тока 5 Ампер;
  • Коричневый – имеет номинал 7.5 А;
  • Красный цвет – соответствует плавкому элементу с номиналом 10А;
  • Голубой – имеет номинал 15 А;
  • Желтый – 20 Ампер;
  • Бежевый цвет – соответствует плавкому предохранителю с номиналом 25 А.

ВНИМАНИЕ: Запрещается установка предохранителя, номинал которого не соответствует значению, обозначенному на планке блока. Нарушение этого правила может привести к возгоранию электрической проводки.

Блок предохранителей УАЗ Хантер расположен в салоне под передней панелью с левой стороны от рулевого колеса.

Планки установлены в пластиковый корпус и крепятся к нему болтами. Для защиты от повреждений блок оснащен крышкой. С внутренней стороны она имеет гнезда для хранения запасных предохранителей. Крышка оснащена фиксатором, предотвращающим самопроизвольное открывание при движении машины.

СПРАВКА: Для удобства при работе, пространство под передней панелью авто с левой стороны от рулевого колеса освещается специализированным плафоном.

Пластинчатые элементы

Конструкторы Ульяновского автомобильного завода оборудовали модель блоком силовых предохранителей. Он располагается в моторном отсеке. В зависимости от модификации, блоки силовых элементов отличаются:

  • Модели 315143 и 315148 имеют устройство с четырьмя элементами;
  • 315196 и другие модификации оснащены устройством с двумя плавкими пластинами.

В качестве силовых элементов используются плавкие пластины, рассчитанные на определенную силу тока. При превышении допустимого показателя силы тока пластина перегорает. Для обеспечения хорошего контакта пластины зажимаются гайками. Так же можете прочитать про 417 двигатель УАЗ.

Схема предохранителей УАЗ Хантер

Каждый предохранитель необходим для защиты определенной цепи. Для замены элемента необходимо определить, какую цепь он защищает, и какова его допустимая нагрузка.

Для этого используется распиновка предохранителей, которая приведена ниже:

  • 1 – резервная ячейка. Используется для подключения дополнительного оборудования. Имеет номинал 25 Ампер;
  • 2 – передняя и задняя лампа габаритных огней. Номинал 5 ампер;
  • 3 – передняя правая фара режим ближнего света. Допустимая нагрузка – 7.5 А;
  • 4 – передняя фара режим дальнего света. Показатель нагрузки – 10 А;
  • 5 – правая противотуманная фара. Предохранитель 7.5 Ампер;
  • 6 – ячейка фонаря освещения блока и розетки выносного фонаря – 5 А;
  • 7 – стоп сигналы – 7.5 А;
  • 8 – аварийная световая сигнализация – 10 А;
  • 9 – питание электрического звукового сигнала – 20 А;
  • 10 – освещение номера, щитка приборов – 7.5 А;
  • 11 – прикуриватель – 15 А;
  • 12 – задняя противотуманная лампа – 5 А;
  • 13 – резервная ячейка. Используется для подключения аудиосистемы. Допустимая нагрузка 10 А;
  • 14 – резервная ячейка используется для подключения потребителей с нагрузкой не более 25 А;
  • 15 – левые фонари габаритных огней – 5 А;
  • 16 – левая фара режим ближнего света – 7.5 А;
  • 17 – левая фара режим дальнего света – 10 А;
  • 18 – левая противотуманная фара – 7.5 А;
  • 19 – лампа обозначения движения автомобиля задним ходом – 5 А;
  • 20 – прерыватель поворотов – 7.5 А;
  • 21 – предохранитель электродвигателя автономного обогревателя (печки) – 10 А;
  • 22 – ячейка защиты системы очистки ветрового стекла – 20 А;
  • 23 – внутреннее освещение салона и моторного отсека – 7.5 А;
  • 24 – резервная ячейка с допустимой нагрузкой 15 А;
  • 25 – защита приборов и контрольных ламп – 5 А;
  • 26 – электрическая помпа автономного отопителя салона (устанавливается на УАЗ 315148) – 10 А.

ВАЖНО: Предохранители УАЗ Хантер 315195 инжектор, и других моделей, считаются слева направо. Первый электропредохранитель установлен в левой части верхней планки.

Расшифровка схемы предохранительных элементов

Пластинчатые силовые элементы защищают следующие цепи:

  1. Пластина, защищающая цепь наружного освещения автомобиля УАЗ Хантер. Имеет допустимую нагрузку 40 Ампер;
  2. Разъем «30» выключателя запуска.

Модификация УАЗ 315148 имеет блок силовых электропредохранителей с четырьмя плавкими пластинами. Два элемента отвечают за защиту цепи подогрева топлива и цепи свечей накаливания.

Дополнительный блок

Производитель оборудовал модификации с дизельным силовым агрегатом дополнительным блоком. В нем расположены предохранители и реле. Он устанавливается на боковой стенке моторного отсека.

Блок предохранителей УАЗ Хантер 315195 дизель, имеет следующие плавкие элементы:

  • F1 и F2 – плавкие элементы бортовой сети. Имеют допустимую нагрузку 30 Ампер;
  • F3 – плавкий элемент реле нагрева топлива. Номинал 25 Ампер;
  • F4 – электропредохранитель диагностики с допустимой нагрузкой 5 ампер;
  • F5 – защита реле электростартера – 20 Ампер;
  • F6 – защита датчика контролирующего расход воздушной массы силовой установкой – 10А;
  • F7 – плавкий элемент электронного блока управления – 5 А;
  • F8, F9, F10 – защита главных реле. элементы имеют номинал 15, 10 и 25 Ампер соответственно.

Замена испорченного электро-предохранителя

Перед заменой необходимо определить причину, по которой сработала защита. При наличии короткого замыкания в цепи необходимо устранить неисправность. При наличии короткого замыкания процедура замены электро-предохранителя новым является нецелесообразной. Изделие перегорит после включения в цепь с коротким замыканием.

Для замены необходимо:

  1. Найти с левой стороны от водительского колеса блок электропредохранителей;
  2. Демонтировать защитную крышку с установленным на нее фиксатором;
  3. Включить плафон освещения, установленный в верхней части изделия;
  4. Используя электрическую схему определить, какой электропредохранитель подлежит замене;
  5. Демонтировать неисправное изделие из посадочного места;
  6. Подобрать новое изделие идентичное по номиналу;
  7. Установить новое изделие в ячейку;
  8. Проверить работоспособность цепи питания;
  9. Установить крышку на посадочное место.

Для замены силового электро-предохранителя следует:

  • Открыть моторный отсек автомобиля;
  • Найти на щитке отсека силового агрегата блок силовых изделий;
  • Демонтировать защитную крышку;
  • При помощи схемы определить, какой элемент вышел из строя (это можно сделать визуально после открывания крышки, части сгоревшей пластины будут разобщены);
  • Открутить гайки крепления пластины;
  • Демонтировать испорченное изделие;
  • На внутренней стороне крышки найти пластину, соответствующую силе тока демонтированной детали (номинал наносится на пластину путем оттиска);
  • Установить деталь на шпильки крепления;
  • Закрепить пластину гайками до упора.

ВАЖНО: Гайки силовых электропредохранителей должны быть надежно закреплены. Ослабление гаек ведет к ухудшению контакта и перегреву изделия.

Техника безопасности при выполнении работ

При замене электропредохранителей необходимо использовать пинцет из непроводящих ток материалов. Это предотвратит передачу напряжения от цепи с рядом стоящим электро-предохранителем.

Перед заменой необходимо удостовериться в отсутствии в цепи короткого замыкания. Новый электропредохранитель устанавливается при выключенной цепи питания. При установке необходимо обратить внимание на силу тока, указанную на изделии. Установка более мощного изделия может привести к перегреву и возгоранию изоляционного слоя проводки. Элемент с меньшим показателем силы тока не выдержит нагрузки электрической цепи и перегорит.

Категорически запрещается установка самодельного электро-предохранителя (жучка). Предельная нагрузка такого устройства не определена. При возникновении короткого замыкания это может привести к возгоранию.

Из вышеперечисленного следует, что блок плавких элементов автомобиля УАЗ Хантер необходим для защиты электропроводки от перегрузок и короткого замыкания. Модели оснащены двумя блоками, расположение которых описано выше. Некоторые модификации авто оснащены дополнительным блоком.

Назначение и расположение предохранителей и реле УАЗ-31519, 315194, 315195, 315143, 315148, 3153 и их модификации

Два блока предохранителей, имеющих по тринадцать плавких вставок, размещены под панелью приборов слева от рулевой колонки.
Освещенность при работе в зоне блоков обеспечивается включением плафона внутреннего освещения, расположенного в верхней части кронштейна крепления блоков предохранителей.

Блок силовых плавких предохранителей размещен на щитке передка, под капотом. На автомобилях УАЗ-315143, УАЗ-315148 установлен блок с четырьмя предохранителями (рис. 1), на остальных автомобилях — с двумя (рис. 2).

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее.
При эксплуатации автомобиля и при проверке схемы электрооборудования не допускается применять предохранители, не предусмотренные конструкцией, а также замыкать на массу провода (проверять исправность цепей «на искру»).

Обозначение
Сила тока, А
Защищаемые цепи
Верхний блок
F125Резерв
F25Габаритные огни (правый борт)
F37,5Фара — ближний свет (правый борт)
F410Фара — дальний свет (правый борт)
F57,5Противотуманная фара (правый борт)
F65Плафон освещения блока предохранителей, штепсельная розетка переносной лампы
F77,5Сигналы торможения
F810Указатели поворота в режиме аварийной сигнализации
F920Звуковой сигнал
F107,5Фонари освещения номерного знака, подсветка приборов, переключателей
F1115Прикуриватель
F125Задний противотуманный фонарь
F1310Резерв (радиооборудование)
Нижний блок
F1425Резерв
F155Габаритные огни (левый борт)
F167,5Фара — ближний свет (левый борт)
F1710Фара — дальний свет (левый борт), сигнализатор включения дальнего света фар
F187,5Противотуманная фара (левый борт)
F195Фонарь заднего хода
F207,5Указатели поворота в режиме маневра
F2110Отопитель
F2220Электродвигатель стеклоочистителя, стеклоомывателя ветрового стекла
F237,5Плафоны освещения салона, подкапотная лампа
F2415Резерв
F255Приборы, сигнализаторы
F2610Дополнительный насос системы отопления (УАЗ-315148)

1-4 -плавкие предохранители

ОбозначениеСила тока, АЗащищаемые цепи
190Клемма «30» выключателя пуска
240Наружное освещение
340Подогрев топливного фильтра
490/60Свечи накаливания (УАЗ-315148/УАЗ-315143)

Рис. 2. Блок силовых плавких предохранителей:
1-2 -плавкие предохранители

Уаз Хантер 469 — предохранители, реле, электросхема

УАЗ Хантер (УАЗ-315195), в просторечии известен как «уазик» , выпускался в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годах как с бензиновыми (инжектор и карбюратор ЗМЗ — 409), так и с дизельными двигателями ЗМЗ-5143 в различных модификациях (УАЗ-31512, УАЗ-31514) и представляет обновленную версию моделей УАЗ-469 и УАЗ-3151 которые выпускались с 1972 года. В данной публикации вы найдёте описание блоков предохранителей и реле Уаз Хантер 469 со схемами и местами их расположения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с полной электросхемой и оригинальным руководством по эксплуатации.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Исполнение блоков и назначение элементов в них в Вашем Уаз Хантере может отличаться от представленного и зависит от года выпуска и уровня комплектации.

Блоки в салоне

Блок предохранителей

Он находится под панелью, немногим выше рулевой рейки.

p, blockquote 4,0,0,0,0 —>

Фото — схема

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Описание

p, blockquote 7,0,1,0,0 —>

125А Резерв
25А Габаритный свет правая сторона
37,5А Ближний свет правая сторона
410А Дальний свет правая сторона
57,5А Противотуманная фара правая
65А Плафон освещения блока предохранителей, штепсельная розетка переносной лампы
77,5А Стоп-сигналы
810А Указатели поворота в режиме аварийной сигнализации
920А Звуковой сигнал
107,5А Фонари освещения номерного знака, подсветка приборов, переключателей
1115А Прикуриватель
125А Задний противотуманный фонарь
1310А Радиооборудование
1425А Резерв
155А Габаритный свет левая сторона
167,5А Ближний свет левая сторона
1710А Дальний свет левая сторона
187,5А Противотуманная фара
195А Фонарь света заднего хода левая
207,5А Указатели поворота в режиме указателей поворота
2110А Отопитель
2220А Электродвигатель стеклоочистителя, омыватель ветрового стекла
237,5А Плафоны освещения, подкапотная лампа
2415А Резерв
255А Приборы и сигнализаторы
2610А Дополнительный насос системы отопления УАЗ 315148

За прикуриватель отвечает предохранитель номер 11 на 15А.

Блок реле

Находится под панелью, возле левой стоки.

p, blockquote 9,0,0,0,0 —>

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Обозначение

p, blockquote 12,0,0,0,0 —>

  1. реле включения ближнего света фар
  2. реле включения дальнего света фар
  3. реле включения противотуман­ных фар
  4. реле очистителя стекла двери задка
  5. ре­ле включения заднего противотуманного фонаря
  6. ре­ле очистителя ветрового стекла
  7. реле-прерыватель указателей поворота

Блоки под капотом

Расположение

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,1,0,0,0 —>

Блок предохранителей

Блок силовых предохранителей (1) состоит из плавких вставок высокой мощности. На автомобилях УАЗ 315143 и УАЗ 315148 он состоит из 4 вставок, на остальных из 2.

p, blockquote 15,0,0,0,0 —>

Общая схема

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Назначение

p, blockquote 18,0,0,0,0 —>

Вариант 1
  1. 40А Наружное освещение
  2. 90А Клемма 30 выключателя зажигания
Вариант 2
  1. 90А Клемма 30 выключателя зажигания
  2. 40А Наружное освещение
  3. 15А Подогрев топливного фильтра
  4. 90/60А Свечи накаливания

Блок реле

(2) Тут находятся реле и предохранители системы управления двигателем и системы впрыска топлива.

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,1,0 —>

Дополнительный блок

Используется преимущественно на дизельных двигателях УАЗ-315195, 315148.

p, blockquote 22,0,0,0,0 —>

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Расшифровка

p, blockquote 25,0,0,0,0 —>

К1Реле стартера
К2Реле главное 2
КЗРеле главное 1
К4Реле подогрева топлива
F130А Бортовая сеть
F230А Бортовая сеть
F325А Реле подогрева топлива
F45А Диагностика
F520А Реле стартера
F610А Датчик массового расхода воздуха
F75А Блок управления
F815А Реле главное 1
F910А Реле главное 2
F1025А Реле главное 2

Дополнительный материал

Электросхема

Больше информации про электро оборудование и схему электрических соединений можете узнать в данном материале.

p, blockquote 26,0,0,0,0 —>

Руководство Уаз Хантер

А оригинальное руководство по ремонту и обслуживанию можете изучить тут.

p, blockquote 27,0,0,0,0 —> p, blockquote 28,0,0,0,1 —>

На этом всё. А если хотите помочь дополнить материал, пишите всё в комментарии.

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

В Уаз Хантер хватает разных реле, большая часть из них, управляющая фарами, поворотами и стеклоочистителями расположена в видимом месте на левой боковине панели передка со стороны водителя. Однако есть два реле находящиеся в моторном отсеке, о которых в официальном руководстве по эксплуатации написано лишь несколько строк, это реле главное и реле электробензонасоса системы управления двигателем.

Между тем, от исправности и работоспособности этих двух силовых реле напрямую зависит, сможете вы вообще завести двигатель машины или нет, так как через реле главное ЭБУ подается питание на все исполнительные электромеханизмы и датчики системы, которые имеют номинальное напряжение питания 12 Вольт, а реле электробензонасоса подает напряжение на электробензонасос системы питания топливом и в цепь нагрева датчика кислорода.

Реле главное и реле электробензонасоса Уаз Хантер, размещение, устройство и характеристики.

Реле главное и реле электробензонасоса установлены в моторном отсеке на щитке передка над двигателем, справа от вакуумного усилителя тормозов, если смотреть по ходу машины. Оба реле совершенно одинаковые, с одним и тем же каталожным номером 90.3747-10, и видимого внешнего отличия не имеют.

Реле четырехконтактные, электромагнитного типа с нормально разомкнутыми контактами, предназначены для управления силовыми цепями до 30А. Отличить их внешне можно по следующему признаку — к колодке реле главного ЭБУ подходят более толстые провода большего сечения.

Конструктивно силовое реле 90.3747-10 состоит из изолированного основания с четырьмя запресованными штырями и установленной на нем катушкой электромагнита с якорем и подвижным подпружиненным контактом-коромыслом, и пластмассового корпуса запрессованного по контуру основания. Подключение реле к жгуту проводов производится посредством четырехконтактных розеток.

Параметры реле 90.3747-10.

— Диапазон электропитания : 8-16 Вольт
— Номинальное напряжение : 12 Вольт
— Ток управления : не более 0.2 Ампер
— Напряжение срабатывания : не менее 8,0 Вольт
— Напряжение отпускания : 1.5-5.0 Вольт
— Максимальный ток в силовой цепи : 30 Ампер
— Активное сопротивление обмотки : 80+-10 Ом

Предохранители силовых цепей электронного блока управления (ЭБУ) двигателем.

Рядом с реле главное и реле электробензонасоса на дополнительных колодках крепятся два плавких ножевых предохранителя. На 10 ампер, красного цвета — для защиты силовой цепи ЭБУ идущей от выключателя зажигания, и на 20 ампер, желтого цвета — для защиты силовой цепи ЭБУ идущей от аккумулятора, цепи питания электробензонасоса и цепи нагрева датчика кислорода.

Необходимость защиты и периодического обслуживания реле.

Место расположения реле главное и реле электробензонасоса в моторном отсеке весьма противоречиво, с одной стороны к ним хороший доступ, а с другой — на них там постоянно воздействует конденсат или дождевая вода которая проникает через зазор между кузовом и задней частью капота. Реле практически утоплены в толстой шумоизоляции и прямо через нее прикручены своими кронштейнами к панели.

Вода и конденсат стекающие по шумоизоляции попадают на колодки, в контакты реле и предохранителей, которые начинают быстро корродировать и соответственно не обеспечивают хороший контакт или вообще выходят из строя. Для защиты и ослабления негативного воздействия на реле и предохранители желательно как то их отодвинуть от шумоизоляции, например взяв винты большей длины и заново закрепив их через толстые резиновые шайбы, или вообще — изготовить для них какой то защитный кожух.

В любом случае, эти реле вместе с предохранителями надо снимать хотя бы раз в год и зачищать их контакты от возникшей коррозии, это напрямую повлияет на работу двигателя, ощутите сразу, особенно когда он будет работать на холостых оборотах.

Диагностика неисправностей связанных с реле главное и реле электробензонасоса Уаз Хантер.

Коды ошибок системы управления двигателем с ЭБУ Микас 7.2 связанные с реле главным и реле электробензонасоса, другие внешние признаки неисправности их самих или их электрических цепей, способы устранения неисправностей, а также аналоги и варианты замены реле главного ЭБУ и реле электробензонасоса Уаз Хантер подробно рассмотрены в следующем материале.

Предохранители и реле УАЗ Хантер УАЗ 469

Рассмотрены автомобили УАЗ Хантер, УАЗ 469 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.

Бензиновые двигатели ЗМЗ-409 и дизельные ЗМЗ-5143. Статья подойдет для УАЗ 31512, УАЗ 31519, УАЗ 31514 инжектор и карбюратор.

Расположение блока предохранителей в салоне.

Блок расположен под панелью приборов со стороны водителя.

Схема расположения предохранителей в блоке.

Плафон освещения блока предохранителей, штепсельная розетка переносной лампы

Указатели поворота в режиме аварийной сигнализации

Фонари освещения номерного знака, подсветка приборов

предохранитель прикуривателя УАЗ Хантер, УАЗ 469.

Задний противотуманный фонарь

Фонарь света заднего хода

Указатели поворота в режиме указателей поворота

Электродвигатель стеклоочистителя, омыватель ветрового стекла

Плафоны освещения, подкапотная лампа

Приборы и сигнализаторы

Реле расположены под панелью приборов со стороны водителя.

1 — реле включения ближнего света фар; 2 — реле включения дальнего света фар; 3 — реле включения противотуман­ных фар; 4 — реле очистителя стекла двери задка; 5 — ре­ле включения заднего противотуманного фонаря; 6 — ре­ле очистителя ветрового стекла; 7 — реле-прерыватель указателей поворота

Реле и предохранитель системы впрыска топлива находится в моторном отсеке.

Силовые предохранители расположены под капотом.

Силовые предохранители защищаю цепи наружного освещения и клемма 30 выключения зажигания.

Электрические схемы блока предохранителей УАЗ Хантер, УАЗ 469.

Электрооборудование автомобилей модификации 315195-025, 315195-125

для увеличения нажмите на изображении. (схема хорошего качества размер 1,45 мб)

для просмотра электросхемы во всей красе нажмите на крестик как показано на рисунке ниже

1 — правый передний фонарь; 2 — правая фара; 3 — правая противотуманная фара; 4 — сигнал звуковой; 5 — левая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийно­го падения давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель контрольной лампы неисправности тормозной системы; 15 — стартер; 16 — аккумуляторная батарея; 17 — выключатель «массы»; 18, 19 — блок предохранителей; 20 — реле стартера; 21 — лам­па подкапотная; 22 — блок силовых предохранителей; 23 — плафон освещения блока предохранителей; 24 — повторитель боковой; 25 — прерыватель стеклоочистителя; 26 — по­вторитель боковой; 27 — реле противотуманного фонаря; 28 — выключатель стоп-сигнала; 29 — электродвигатель отопителя; 30 — стеклоочиститель; 31 — сопротивление отопите­ля; 32, 33 — реле переключения света фар; 34 — реле противотуманных фар; 35 — реле времени омывателя заднего стекла; 36 — щиток приборов; 37 — спидометр электронный; 38 — розетка штепсельная; 39 — сигнальная лампа «ПРОВЕРЬТЕ ДВИГАТЕЛЬ»; 40 — контрольная лампа включения дальнего света фар; 41 — контрольная лампа указателей поворо­тов; 42 — контрольная лампа включения стояночного тормоза; 43 — контрольная лампа неисправности тормозной системы; 44 — контрольная лампа аварийного давления масла; 45 — контрольная лампа аварийной температуры охлаждающей жидкости; 46 — контрольная лампа разряда аккумуляторной батареи; 47, 48 — контрольная лампа резервного сигнализатора; 49 — реле указателей поворотов и аварийной сигнализации; 50 — выключатель контрольной лампы стояночного тормоза; 51 — переключатель отопителя; 52 — вы­ключатель зажигания; 53 — реле выключателя зажигания; 54 — переключатель световой сигнализации; 55 — кнопка звукового сигнала; 56 — переключатель стеклоочистителя; 57 — переключатель датчиков уровня топлива; 58 — выключатель заднего противотуманного фонаря; 59 — выключатель аварийной сигнализации; 60 — плафон освещения салона; 61 — прикуриватель; 62 — выключатель плафона освещения салона; 63 — выключатель фонаря заднего хода; 64 — выключатель противотуманных фар; 65 — выключатель наруж­ного освещения; 66 — реостат освещения приборов; 67 — датчик скорости; 68 — электробензонасос с датчиком уровня топлива; 69 — датчик уровня топлива; 70 — стеклоочисти­тель задний; 71 — омыватель заднего стекла; 72 — фонарь задний; 73 — фонарь заднего хода; 74, 76 — фонарь освещения номерного знака; 75 — фонарь дополнительного сигнала торможения; 77 — задний противотуманный фонарь; 78 — фонарь задний; 79 — датчик расхода воздуха; 80 — датчик положения дроссельной заслонки; 81, 84 — датчик темпера­туры; 82 — датчик положения распределительного вала; 83, 85, 88, 92 — топливные форсунки; 86 — регулятор дополнительного воздуха; 87 — датчик детонации; 89, 90 — катушки зажигания; 91 — датчик положения коленчатого вала; 93, 95 — реле; 94 — предохранитель плавкий 10 А; 96 — предохранитель плавкий 20 А; 97 — колодка диагностики 613012; 98 — ЭБУ двигателем; 99, 100, 101, 102 — свечи зажигания

Электрооборудование автомобилей модификации 315195-023, 315195-123

для увеличения нажмите на изображении (схема хорошего качества размер 1,45 мб)

для просмотра электросхемы во всей красе нажмите на крестик как показано на рисунке ниже

1 — правый передний фонарь; 2 — правая фара; 3 — левая противотуманная фара; 4 — звуковой сигнал; 5 — правая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель контрольной лампы неис­правности тормозной системы; 15 — стартер; 16 — аккумуляторная батарея; 17 — выключатель «массы»; 18, 19 — блок предохранителей; 20 — реле стартера; 21 — лампа подкапот­ная; 22 — блок силовых предохранителей; 23 — плафон освещения блока предохранителей; 24 — повторитель боковой; 25 — прерыватель стеклоочистителя; 26 — повторитель бо­ковой; 27 — реле противотуманного фонаря; 28 — выключатель стоп-сигнала; 29 — электродвигатель отопителя; 30 — стеклоочиститель; 31 — сопротивление отопителя; 32, 33 — ре­ле переключения света фар; 34 — реле противотуманных фар; 35 — реле времени омывателя заднего стекла; 36 — комбинация приборов; 37 — спидометр; 38 — колодка; 39 — сигнальная лампа неисправности двигателя; 40 — контрольная лампа включения дальнего света фар; 41 — контрольная лампа указателей поворотов; 42 — контрольная лам­па включения стояночного тормоза; 43 — контрольная лампа неисправности тормозной системы; 44 — контрольная лампа аварийного давления масла; 45 — контрольная лампа аварийной температуры охлаждающей жидкости; 46 — контрольная лампа разряда аккумуляторной батареи; 47, 48 — контрольная лампа резервного сигнализатора; 49 — реле указателей поворотов и аварийной сигнализации; 50 — выключатель контрольной лампы стояночного тормоза; 51 — переключатель режимов отопителя; 52 — выключатель (замок) зажигания; 53 — реле выключателя (замка) зажигания; 54 — переключатель световой сигнализации; 55 — кнопка звукового сигнала; 56 — переключатель стеклоочистителя; 57 — пе­реключатель датчиков уровня топлива; 58 — выключатель заднего противотуманного фонаря; 59 — выключатель аварийной сигнализации; 60 — плафон освещения салона; 61 — прикуриватель; 62 — выключатель плафона освещения салона; 63 — выключатель фонаря заднего хода; 64 — выключатель противотуманных фар; 65 — выключатель наруж­ного освещения; 66 — реостат освещения приборов; 67 — датчик скорости; 68 — электробензонасос с датчиком уровня топлива; 69 — датчик уровня топлива; 70 — стеклоочисти­тель задний; 71 — омыватель заднего стекла; 72, 78 — фонарь задний; 73 — фонарь заднего хода; 74, 76 — фонарь освещения номерного знака; 75 — фонарь дополнительного сиг­нала торможения; 77 — задний противотуманный фонарь; 79 — датчик расхода воздуха; 80 — датчик положения дроссельной заслонки; 81, 84 — датчик температуры; 82 — датчик положения распределительного вала; 83, 85, 88, 92 — форсунка топливная; 86 — регулятор дополнительного воздуха; 87 — датчик детонации; 89, 90 — катушка зажигания; 91 — дат­чик положения коленчатого вала; 93, 95 — реле автомобильное; 94 — предохранитель плавкий 10 А; 96 — предохранитель плавкий 20 А; 97 — колодка диагностики; 98 — ЭБУ дви­гателем; 99, 100, 101, 102 — свеча зажигания; 103 — датчик концентрации кислорода; 104 — клапан продувки адсорбера

Генератор УАЗ Хантер 31519

Содержание статьи:

Генераторы для УАЗ

1. Генератор, имеющий встроенное РР, но не имеющий дополнительного полумоста.
Очень часто штатно встречается на УАЗах с 4218 двигателем. Питание РР осуществляется от бортсети автомобиля. Именно при замене такого генератора на генератор с самовозбуждением с картинки №2 и получается глюк «машина не глохнет».

2. Генератор со встроенным РР и дополнительным полумостом, с которого и питается РР, с самовозбуждением.
При установке такого генератора необходимо подключать лампочку «зарядки нет», шунтируя ее резистором, либо ставить диод, пропускающий ток только по направлению «в генератор». Если этого не сделать и посадить «плюс» с замка без лампочки/диода на гену, машина перестанет глохнуть при выключении зажигания, потому что система зажигания будет питаться током с дополнительного полумоста, текущего в бортсеть. Не подключение шунтирующего резистора, в случае применения схемы с лампой, приводит к созданию тем «Генератор запускается только после прогазовки». Дело в том, что остаточного магнетизма обычно не хватает, и для того, чтоб гарантированно начать генерировать и выйти на режим, такому генератору необходимо получить «пинок» из бортсети, начальный импульс тока через РР и обмотку возбуждения. Без шунта ток через лампочку часто недостаточен для устойчивого вывода генератора на режим, так же резистор является резервом на случай перегорания лампы. Резистор или диод можно выковырнуть из старого лампового телевизора, либо применить более мощную лампочку на 5 или 10 ватт от габаритов. Примечание: в некоторых частных случаях с лампочкой «3 ватт 12 вольт» или более мощной так же возможно появление глюка «машина не глохнет», тогда нужно применить лампочку меньшей мощности, например от подсветки пиктограмм на приборной доске, или ввести в схему диод, включив его последовательно с лампой.
Недостаток схемы с самовозбуждением в том, что генератор не знает, каково напряжение в бортсети, т.к. он базируется по напряжению своего дополнительного полумоста, с которого питается РР, а не по реальному напряжению в бортсети. Если у вас есть желание точно поддерживать напряжения в бортсети, необходимо оторвать вход РР от полумоста и запитать его с «+» АКБ, превратив генератор в «кастрата» из схемы №1, либо пойти еще дальше, выбросить встроенное РР вообще, вывести щетки наружу, и включить генератор по схеме с внешним РР по схемам варианта №3. Учтите, что расплатой за точность станет потеря штатной лампочки «Зарядки нет».

Добавление на базе информации Кота-66 для «продвинутых».
Импортные и сделанные под импортные генераторы могут иметь следующие обозначения выводов:
Выход генератора, «плюс» его силового выпрямителя: «+», В, 30, В+, ВАТ.
Общая «масса» генератора: «-«, D-, 31, В-, М, Е, GRD.
Вывод(ы) щеток, обмотки возбуждения: Ш, 67, DF, F, ЕХС, Е, FLD.
Вывод для соединения с лампой «зарядки нет» (обычно «плюс» дополнительного полумоста, там, где он есть): D, D+, 61, L, WL, IND.
Вывод фазы, обычно используется для подключения тахометра:

, W, R, STA.
Вывод нулевой точки обмотки статора (нейтрали «звезды»): 0, Мр.
Вывод регулятора напряжения для подсоединения его в бортовую сеть (обычно к «+» аккумуляторной батареи): Б, 15, S.
Вывод регулятора напряжения для подключения к замку зажигания: IG.
Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.
При любых сомнениях в правильности маркировки выводов будьте осторожны при подключении. По возможности всегда проверяйте маркировку выводов разобрав незнакомый генератор и посмотрев во внутрь него глазами, и/или потыкав тестером.

2. Установка генератора от ПАЗ, 4051.3771-50 в УАЗ Хантер 31519

Старый гена приказал долго жить (ток пульсирует (похоже, пробит диодный мост).
Поэтому в планах была замена генератора на УАЗке на более мощный и неприхотливый (желательно бесщеточный).

Постарался оформить тему про генератор и расписать схему подключения и назначения выводов. Ниже описал процесс выбора и аналоги, которые устанавливаются на УАЗик с теми или иными доработками.
Описание выбранного генератора:
1. Генератор 4051.3771-50 бесщеточный со встроенным РР.
2. Мощность 110 А.
3. Вес без шкива и крыльчатки – 10 кг.
4. Для установки потребуется:
— Ремень 1120 или 1130;
— Удлинение кронштейна генератора на 40 мм. или покупка удлиненного кронштейна.
— В отдельных случаях, изменение геометрии стандартного крепления генератора (рассверливание отверстия кронштейна левее).
— Провод 16 кв. для изготовления провода на АКБ и массы на кузов.
5) Стоимость: в Москве нашел за 4953 руб.

Принципиальная схема назначения выводов генератора 4051.3771-50 и подключения к сети питания автомобиля.

1. Вывод «+» генератора подключается к выводу «+» аккумуляторной батареи, предназначен для обеспечения энергией электропотребителей машины и зарядки аккумуляторной батареи. Вывод «+» генератора выведен болтом М8. Корпус генератора является минусовым выводом и подключается к массе машины.

2. Вывод «D» является анодным выводом дополнительного выпрямителя блока полупроводникового выпрямительного. Наличие постоянного напряжения на выводе может использоваться в целях сигнализации о начале работы генератора, для чего к нему могут подключаться контрольные лампы, реле блокировки стартера и прочее. Максимальный ток нагрузки на выводе «D» не более 1.5А при значении напряжения относительно «массы» не менее 12,5В. Вывод «D» генератора выведен штырем 6,4 в колодку.

3. Вывод «W» является выводом одной из фаз генератора. Вывод предназначен для подключения тахометра и других устройств (реле блокировки стартера, АБС и прочее), использующих переменное напряжение для определения частоты вращения вала генератора и, с определенным передаточным отношением (определяется шкивами на валу двигателя и генератора), вала двигателя. Амплитуда импульсного напряжения на клемме «W» относительно “массы” при токе нагрузки не более 1,5А должна быть не менее 12,5В. Частота импульсного сигнала fw (Гц) связана с частотой вращения вала генератора nг (мин-1) следующим соотношением: fw=0.1nг. Вывод «W» генератора выведен штырем 6,4 в колодку.

4. Вывод «В» генератора предназначен для включения электромагнитного возбуждения генератора путем включения регулятора напряжения. Вывод «В» генератора подключается через замок зажигания к плюсовому выводу аккумуляторной батареи.Ток потребления регулятором на клемме «В» генератора не должен превышать 50мА при напряжении 12,5В. Вывод «В» генератора выведен болтом М5.

5. Через вывод «D» подключается лампа «Генератор норма» (т.е. ее горение говорит о исправности генератора, погасание — зарядки нет) (в отдельных случаях реле блокировки стартера и иные функции). Колодка с 2 проводами служит для подключения реле блокировки стартера (на ПАЗике).

6. Универсальные схемы подключения генераторов (и этого в том числе) имеются на УАЗбуке.

Отступление от описания.
Генератор достаточно тяжелый. Из опыта эксплуатации владельцев – крепления выдерживают вес. В воде дает зарядку (но нужно проверять). Часто устанавливается на трофийных автомобилях. Корпус, по паспорту, с вытяжной вентиляцией (т.е. грязь внутрь не сильно лезть будет). Отсутствие щеток так же положительно сказывается на характеристиках. «Заводится» (токоотдача) на малых (холостых) оборотах двигателя. Подключение генератора при стандартной проводке не требует включения в цепь реле и отличается простотой (ниже нарисовал небольшую графическую схему).
Штудируя просторы интернет наткнулся на информацию по шкиву (он отличается от стандартного – больше, уже и соответственно посадка поликлинового ремня другая. На высоких оборотах якобы может свистеть, если оставлять родной шкив).

К генератору предъявляются следующие требования:
1) Ток на малых оборотах;
2) Бесщеточный;
3) Возможность подключения в штатную проводку с выносным реле регулятором от ВАЗ (или без РР).

Схема выводов 4051.3771-50

Опыт эксплуатации – В моем случае все было подключено в штатную проводку (уаз 31519 — провод на замок зажигания и через предохранитель на стартер). По месту пришлось доработать кронштейн генератора и удлинить планку натяжения. Помимо этого, пришлось подточить одно из ушек генератора, чтоб влез на кронштейн.
Что касается токоотдачи — то на холостых оборотах она стабильная, никакие потребители пока не просадили напряжения.
Генератор тяжелый и при установке я сломал кран масляного радиатора (пришлось выкручивать штуцер и глушить обломок.
В остальном, то самое приятное чувство, когда ожидания полностью оправдались и есть удовольствие от осознания того, что все работает).

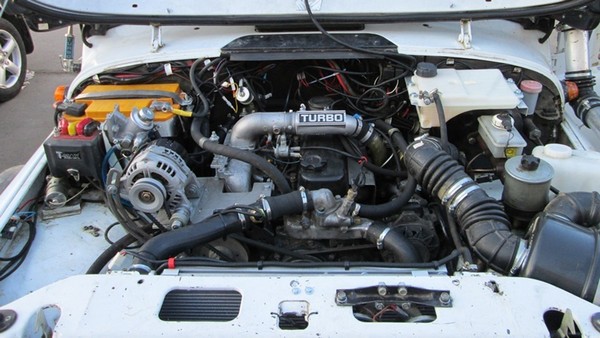

Вид установленного (ремень 1120 идеально подошел)

Комплект поставки — коробка, паспорт, генератор

Клемм всего 3+ вывод с 2 проводками (проводки нам не понадобятся)

Наклейка на гене

Характеристики генератора из паспорта на 4051.3771

Аналоги из которых строился выбор и с которыми проводились сравнения (аккумулятор в списке случайно).

Генератор ПАЗ с дв.Д-245 14V 100А 1.4кВт РАДИОВОЛНА
Артикул: 4201.3771 Вес: 9.756кг.
Генератор ПАЗ 3205 с дв.ЗМЗ 5234.10 14В 110А (аналог 291.3771) ПРАМО
Артикул: 3032.3771 Т Вес: 7.15кг.
Генератор МТЗ с дв.Д-243.85,91,93,562,654,Д260.1-360 (3 клеммы, клим.исп.О) 14V 72А 1000Вт РАДИОВОЛНА
Артикул: Г9695.3701-1 Вес: 6кг.
Генератор К-701 14В 85А ЗиТ Артикул: Г287Д Вес: 10.06кг.

Ну и мечта УАЗовода — 4051.3771-50:

Цена под 6000 (везде по-разному), вес 10 кг, 110 А.
Тракторные гены выдают ток на малых (холостых) оборотах, от МТЗ и ПАЗ бесщеточный.»
Тест работы
Генератор работает замечательно. Ни одной просадки я еще пока не видел. Мороз -20, генератор в норме, зарядка идет во всех режимах стабильно, на любых оборотах.
Никаких миганий и мерцаний света я больше не видел!
Про старый генератор уже забыл, даже разбирать его не хочется…

Всем, у кого лебедка, кто ездит в грязь и путешествия, рекомендую. Это того стоит.
На момент обновления записи 7.1.15 генератор в работе около месяца.
На 18.01.2016 генератор в работе больше года — полет нормальный. При включении потребителей стрелка отклоняется незначительно.

Единственная проблема с которой столкнулся в процессе установки — ворочать 10 кг в ограниченном пространстве между блоком и крылом еще то удовольствие, как итог сломал кран масляного радиатора, пришлось заглушить совсем.
Для установки (если кто надумает), нужны удлинение кронштейна натяжения ремня и рассверливание правее (чтоб гена ушел левее) кронштейна генератора, обязательно сразу искать ремень 1120 (если место есть, то и 1130 пойдет). Я нашел ремешок от мотоблока клиновой.
Шкив менять на стандартный не стал — этот схож по углам и переставлять смыла не вижу (если нужна токоотдача на еще более низких оборотах, то можно и переставить шкив от более мелкого генератора).
Так же при установке пришлось немного выгнуть тягу радиатора (упирался кронштейн).

Итог эксплуатации
Напряжение стабильное 14 в. по вольтметру на клеммах аккумулятора. Просадить напряжение на такой электростанции — надо очень сильно постараться (у меня не получилось). В работе генератор как маленькая турбина (такой слабенький свист от того что возникает магнитное поле…). Ток выдает на холостых (14 в!). Теперь меня не беспокоят щетки, глубина просадки напряжения, и вода (где-то читал что он выдает ток даже под водой).

Коллеги — не забывайте, есть еще аналогичный на 71 а. от МТЗ. Он менее мощный, но вес и размер меньше.

https://www.drive2.ru/l/4956137/, https://www.drive2.ru/l/5124081/, http://forum.uazbuka.ru/showthread.php?p=3651089

Установка , оптимизация аккумулятора OPTIMA YT S 5.5, установка аккумулятора 100 Ач и генератора в УАЗ Хантер 31519

Установка аккумулятора OPTIMA YT S 5.5 в УАЗ Хантер 31519
Оптимизация работы аккумулятора OPTIMA YT S…

Как делать ремонт генератора УАЗ и схема подключения реле

Генератор УАЗ является источником электрического тока в процессе движения автомобиля, обеспечивает подзарядку аккумуляторной батареи. На внедорожниках Ульяновского завода применяются разные модели генератора, обеспечивающие напряжение 12 В.

Устройство

На машинах встречаются следующие приборы:

  • ранняя модель Г12, вырабатывающая ток силой до 20 А;
  • Г250, оснащенный встроенным выпрямителем, развивает мощность до 350 Вт;
  • улучшенный 161 3771, оборудованный интегральным регулятором напряжения;
  • бесщеточные изделия модели Г700А30.

Все модели генераторов крепятся на картере силового агрегата на правой боковине специальным кронштейном. Для привода используется ремень, натянутый между шкивами. Нижняя опора генератора позволяет перемещать узел на небольшое расстояние, обеспечивая натяжение привода.

  1. Внешний корпус, изготовленный из легкого сплава или стали (на ранних моделях). С торцов расположены крышки, в которых размещены подшипники качения. Задняя крышка на ряде моделей используется для установки выпрямительного блока, щеток и регулятора напряжения.
  2. Внутри корпуса размещен пакет стальных листов с намотанным проводом, формирующим 3-фазную обмотку. Устройство называется статором, используется для генерирования тока.
  3. Внутри статора на подшипниках вращается ротор, на котором размещены стальные втулки и обмотка возбуждения. Выводы провода прикреплены к коллектору. На внешней стороне статора имеется вал с выемкой под шпонку, использующийся для монтажа приводного шкива. Деталь зафиксирована при помощи гайки. Перед шкивом установлена крыльчатка, обеспечивающая подачу охлаждающего воздуха внутрь прибора.
  4. Для подвода напряжения возбуждения используется щеточный подпружиненный узел.
  5. Выпрямительный мост состоит из 6 диодов.

Как подключить

Схема подключения генератора зависит от модели устройства. На корпусе Г12 имеются 3 точки подсоединения проводки. Клемма с буквой Я подключена к положительной щетке, к контакту К подведен вывод обмотки возбуждения. Отрицательная щетка и другой конец обмотки замкнуты на корпус генератора. Клемма М используется для установки провода, ведущего к отдельному блоку реле регулятора.

Усовершенствованный прибор модели Г250 имеет другую схему подключения. Для возбуждения используется обмотка ротора, которая подсоединена к аккумуляторной батарее через специальную щетку.

Сформированные линии магнитного поля вращаются вместе с якорем и пересекают неподвижные обмотки статора, обеспечивая индукцию тока.

На выходе обмоток расположен выпрямительный мост, состоящий из нескольких кремниевых диодов. Для подсоединения 161 3771 используется аналогичная схема.

Неисправности и ремонт

  1. Отсутствие зарядки батареи возникает при проскальзывании приводного ремня из-за износа или слабого натяжения. Ремонт заключается в установке новой детали и корректировке натяжения. Другой причиной может быть износ щеточного узла, который требуется очистить от грязи и нагара. Параллельно рекомендуется осмотреть и зачистить коллектор, при сильном износе поверхность протачивается.
  2. Постоянный перезаряд аккумулятора возникает из-за поломки регулятора напряжения или повреждения цепи питания интегрального узла. Сгоревшая деталь меняется на новую.
  3. Низкая мощность генератора наблюдается при проскальзывании ремня или повреждении регулятора. Также возможно межвитковое замыкание внутри обмоток статора, который придется заменить. Рекомендуется проверить работоспособность диодного моста.
  4. Ускоренный износ щеток возникает при биении коллектора или замасливании поверхности узла. Ремонт заключается в проточке поверхности и обезжиривании бензином.

Как проверить

Проверка генератора выполняется при помощи тестового прибора, который подключается к положительной клемме и корпусу. Напряжение должно находиться в диапазоне 13,5-14,6 В.

Регулятор напряжения тестируется при помощи лампы и подачи повышенного напряжения. Тщательно проверить генератор можно в условиях мастерской с использованием специального стенда.

Замена ремня генератора

Тип и размер ремня зависят от модели двигателя. Например, на инжекторном агрегате ЗМЗ-409 используется поликлиновая деталь длиной 1220 мм. Для снятия элемента необходимо ослабить ролик натяжителя, а затем открутить крепление генератора. После этого ремень снимается со шкивов и монтируется новая деталь.

Для замены клиновидного ремня, применяемого на карбюраторных моторах, требуется ослабить крепление генератора. После установки новой детали натяжение обеспечивается перемещением корпуса по направляющему кронштейну. Важно выставить шкивы генератора и коленчатого вала в одной плоскости, что продлевает срок службы ремня и позволяет снизить шум при работе.

Схема автомобиля — УАЗ Хантер

Здесь вы найдете максимально интересных схем электрооборудования на УАЗ 31519 он HUNTER 2003 г.в. УАЗ «Хантер» представляет собой дальнейшее развитие второго поколения ульяновских внедорожников УАЗ-469 и УАЗ-3151. В базовой версии автомобиль оснащён закрытым пятидверным кузовом с металлическим верхом, но в семействе предусмотрена и версия с кузовом универсал-фаэтон со складываемым матерчатым верхом на съёмных дугах.

Электросхема соединения системы управления двигателем мод. ЗМЗ-5143.10

1 — электронный блок управления двигателем; 2 — датчик положения коленчатого вала; 3 — датчик положения рычага ТНВД; 4 — клапан останова топливоподачи; 5 — датчик температуры охлаждающей жидкости; 6 — электромагнитный клапан управления рециркуляцией; 7 — соединительная колодка; 8 — аккумуляторная батарея; 9 — диагностический разъем; 10 — реле топливоподкачивающего насоса; 11 — электрический топливоподкачивающий насос; 12 — фильтр тонкой очистки топлива; 13 — реле подогрева топлива; 14 — реле свечей накаливания; 15 — свечи накаливания; НL 1 — сигнальная лампа ; НL 2 — сигнальная лампа аварийного падения давления масла; НL 3 — контрольная лампа температуры охлаждающей жидкости; НL 4 — сигнальная лампа разряда аккумуляторной батареи

Эл.схема соединения системы управления двигателем мод. ЗМЗ-409 (Евро-2)


1 — аккумуляторная батарея; 2 — выключатель (замок) зажигания; 3, 29 — плавкие предохранители; 4 — диагностическая колодка; 5 — электронный блок управления двигателем; 6, 7, 8, 9 — топливные форсунки; 10 — регулятор холостого хода; 11, 12 — катушки зажигания; 13, 14, 15, 16 — свечи зажигания; 17 — комбинация приборов; 18 — тахометр; 19 — сигнальная лампа ; 20 — датчик температуры воздуха во впускной трубе; 21 — датчик температуры охлаждающей жидкости; 22 — датчик массового расхода воздуха; 23 — датчик детонации; 24 — датчик положения дроссельной заслонки; 25 — датчик положения распределительного вала; 26 — датчик положения коленчатого вала; 27 — реле топливного насоса; 28 — главное реле системы управления двигателем; 30 — топливный насос; 31 — выключатель

Схема соединения системы управления двигателем мод. ЗМЗ-409 (Евро-0) на УАЗ

1 — аккумуляторная батарея; 2 — выключатель (замок) зажигания; 3, 31 — плавкие предохранители; 4 — диагностическая колодка; 5 — электронный блок управления двигателем; 6, 7, 8, 9 — топливные форсунки; 10 — электромагнитный клапан продувки адсорбера; 11 — регулятор холостого хода; 12, 13, 15, 17 — свечи зажигания; 14, 16 — катушки зажигания; 18 — комбинация приборов; 19 — тахометр; 20 — сигнальная лампа ; 21 — соединительная колодка; 22 — датчик температуры воздуха во впускной трубе; 23 — датчик температуры охлаждающей жидкости; 24 — датчик массового расхода воздуха; 25 — датчик детонации; 26 — датчик положения дроссельной заслонки; 27 — датчик положения распределительного вала; 28 — датчик положения коленчатого вала; 29 — реле топливного насоса; 30 — главное реле системы управления двигателем; 32 — топливный насос; 33 — выключатель

Схема электрооборудования автомобилей мод. 31519-095, 31519-195

1 — фонарь передний правый; 2 — фара правая; 3 — фара противотуманная правая; 4 — сигнал звуковой; 5 — фара противотуманная левая; 6 — фара левая; 7 — фонарь передний левый; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель контрольной лампы неисправности тормозной системы; 15 — стартер; 16 — аккумуляторная батарея; 17 — выключатель ; 18, 19 — блок предохранителей; 20 — реле стартера; 21 — подкапотная лампа; 22 — блок силовых предохранителей; 23 — плафон освещения блока предохранителей; 24 — боковой указатель поворота правый; 25 — прерыватель стеклоочистителя; 26 — боковой указатель поворота левый; 27 — реле противотуманного фонаря; 28 — выключатель стоп-сигнала; 29 — электродвигатель отопителя; 30 — стеклоочиститель; 31 — сопротивление отопителя; 32, 33 — реле переключения света фар; 34 — реле противотуманных фар; 35 — реле прерывистой работы омывателя двери задка; 36 — щиток приборов; 37 — спидометр электронный; 38 — розетка штепсельная; 39 — контрольная лампа резервного сигнализатора; 40 — контрольная лампа включения дальнего света фар; 41 — контрольная лампа указателей поворотов; 42 — контрольная лампа включения стояночного тормоза; 43 — контрольная лампа неисправности тормозной системы; 44 — контрольная лампа аварийного давления масла; 45 — контрольная лампа аварийной температуры охлаждающей жидкости; 46 — контрольная лампа разряда аккумуляторной батареи; 47, 48 — контрольная лампа резервного сигнализатора; 49 — реле указателей поворотов и аварийной сигнализации; 50 — выключатель контрольной лампы стояночного тормоза; 51 — переключатель отопителя; 52 — выключатель зажигания; 53 — реле выключателя зажигания; 54 — переключатель световой сигнализации; 55 — кнопка звукового сигнала; 56 — переключатель стеклоочистителя; 57 — переключатель датчиков уровня топлива; 58 — выключатель заднего противотуманного фонаря; 59 — выключатель аварийной сигнализации; 60 — плафон освещения салона; 61 — прикуриватель; 62 — выключатель плафона освещения салона; 63 — выключатель фонаря заднего хода; 64 — выключатель противотуманных фар; 65 — переключатель наружного освещения; 66 — реостат освещения приборов; 67 — датчик скорости; 68, 69 — датчик уровня топлива; 70 — очиститель стекла двери задка; 71 — омыватель стекла двери задка; 72 — фонарь задний правый; 73 — фонарь заднего хода; 74, 76 — фонарь освещения номерного знака; 75 — фонарь дополнительного сигнала торможения; 77 — задний противотуманный фонарь; 78 — фонарь задний левый; 79, 80, 81, 82 — свечи зажигания; 83 — датчик-распределитель; 84 — микропереключатель; 85 — электромагнитный клапан ЭПХХ; 86 — катушка зажигания; 87 — коммутатор транзисторный; 88 — блок ЭПХХ

Эл.схема оборудования автомобилей мод. 315195-025, 315195-125


1 — правый передний фонарь; 2 — правая фара; 3 — правая противотуманная фара; 4 — сигнал звуковой; 5 — левая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного падения давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель контрольной лампы неисправности тормозной системы; 15 — стартер; 16 — аккумуляторная батарея; 17 — выключатель «массы»; 18, 19 — блок предохранителей; 20 — реле стартера; 21 — лампа подкапотная; 22 — блок силовых предохранителей; 23 — плафон освещения блока предохранителей; 24 — повторитель боковой; 25 — прерыватель стеклоочистителя; 26 — повторитель боковой; 27 — реле противотуманного фонаря; 28 — выключатель стоп-сигнала; 29 — электродвигатель отопителя; 30 — стеклоочиститель; 31 — сопротивление отопителя; 32, 33 — реле переключения света фар; 34 — реле противотуманных фар; 35 — реле времени омывателя заднего стекла; 36 — щиток приборов; 37 — спидометр электронный; 38 — розетка штепсельная; 39 — сигнальная лампа ; 40 — контрольная лампа включения дальнего света фар; 41 — контрольная лампа указателей поворотов; 42 — контрольная лампа включения стояночного тормоза; 43 — контрольная лампа неисправности тормозной системы; 44 — контрольная лампа аварийного давления масла; 45 — контрольная лампа аварийной температуры охлаждающей жидкости; 46 — контрольная лампа разряда аккумуляторной батареи; 47, 48 — контрольная лампа резервного сигнализатора; 49 — реле указателей поворотов и аварийной сигнализации; 50 — выключатель контрольной лампы стояночного тормоза; 51 — переключатель отопителя; 52 — выключатель зажигания; 53 — реле выключателя зажигания; 54 — переключатель световой сигнализации; 55 — кнопка звукового сигнала; 56 — переключатель стеклоочистителя; 57 — переключатель датчиков уровня топлива; 58 — выключатель заднего противотуманного фонаря; 59 — выключатель аварийной сигнализации; 60 — плафон освещения салона; 61 — прикуриватель; 62 — выключатель плафона освещения салона; 63 — выключатель фонаря заднего хода; 64 — выключатель противотуманных фар; 65 — выключатель наружного освещения; 66 — реостат освещения приборов; 67 — датчик скорости; 68 — электробензонасос с датчиком уровня топлива; 69 — датчик уровня топлива; 70 — стеклоочиститель задний; 71 — омыватель заднего стекла; 72 — фонарь задний; 73 — фонарь заднего хода; 74, 76 — фонарь освещения номерного знака; 75 — фонарь дополнительного сигнала торможения; 77 — задний противотуманный фонарь; 78 — фонарь задний; 79 — датчик расхода воздуха; 80 — датчик положения дроссельной заслонки; 81, 84 — датчик температуры; 82 — датчик положения распределительного вала; 83, 85, 88, 92 — топливные форсунки; 86 — регулятор дополнительного воздуха; 87 — датчик детонации; 89, 90 — катушки зажигания; 91 — датчик положения коленчатого вала; 93, 95 — реле; 94 — предохранитель плавкий 10 А; 96 — предохранитель плавкий 20 А; 97 — колодка диагностики 613012; 98 — ЭБУ двигателем; 99, 100, 101, 102 — свечи зажигания

Схема оборудования автомобилей мод. 315195-023, 315195-123


1 — правый передний фонарь; 2 — правая фара; 3 — левая противотуманная фара; 4 — звуковой сигнал; 5 — правая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель контрольной лампы неисправности тормозной системы; 15 — стартер; 16 — аккумуляторная батарея; 17 — выключатель ; 18, 19 — блок предохранителей; 20 — реле стартера; 21 — лампа подкапотная; 22 — блок силовых предохранителей; 23 — плафон освещения блока предохранителей; 24 — повторитель боковой; 25 — прерыватель стеклоочистителя; 26 — повторитель боковой; 27 — реле противотуманного фонаря; 28 — выключатель стоп-сигнала; 29 — электродвигатель отопителя; 30 — стеклоочиститель; 31 — сопротивление отопителя; 32, 33 — реле переключения света фар; 34 — реле противотуманных фар; 35 — реле времени омывателя заднего стекла; 36 — комбинация приборов; 37 — спидометр; 38 — колодка; 39 — сигнальная лампа неисправности двигателя; 40 — контрольная лампа включения дальнего света фар; 41 — контрольная лампа указателей поворотов; 42 — контрольная лампа включения стояночного тормоза; 43 — контрольная лампа неисправности тормозной системы; 44 — контрольная лампа аварийного давления масла; 45 — контрольная лампа аварийной температуры охлаждающей жидкости; 46 — контрольная лампа разряда аккумуляторной батареи; 47, 48 — контрольная лампа резервного сигнализатора; 49 — реле указателей поворотов и аварийной сигнализации; 50 — выключатель контрольной лампы стояночного тормоза; 51 — переключатель режимов отопителя; 52 — выключатель (замок) зажигания; 53 — реле выключателя (замка) зажигания; 54 — переключатель световой сигнализации; 55 — кнопка звукового сигнала; 56 — переключатель стеклоочистителя; 57 — переключатель датчиков уровня топлива; 58 — выключатель заднего противотуманного фонаря; 59 — выключатель аварийной сигнализации; 60 — плафон освещения салона; 61 — прикуриватель; 62 — выключатель плафона освещения салона; 63 — выключатель фонаря заднего хода; 64 — выключатель противотуманных фар; 65 — выключатель наружного освещения; 66 — реостат освещения приборов; 67 — датчик скорости; 68 — электробензонасос с датчиком уровня топлива; 69 — датчик уровня топлива; 70 — стеклоочиститель задний; 71 — омыватель заднего стекла; 72, 78 — фонарь задний; 73 — фонарь заднего хода; 74, 76 — фонарь освещения номерного знака; 75 — фонарь дополнительного сигнала торможения; 77 — задний противотуманный фонарь; 79 — датчик расхода воздуха; 80 — датчик положения дроссельной заслонки; 81, 84 — датчик температуры; 82 — датчик положения распределительного вала; 83, 85, 88, 92 — форсунка топливная; 86 — регулятор дополнительного воздуха; 87 — датчик детонации; 89, 90 — катушка зажигания; 91 — датчик положения коленчатого вала; 93, 95 — реле автомобильное; 94 — предохранитель плавкий 10 А; 96 — предохранитель плавкий 20 А; 97 — колодка диагностики; 98 — ЭБУ двигателем; 99, 100, 101, 102 — свеча зажигания; 103 — датчик концентрации кислорода; 104 — клапан продувки адсорбера

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
