Регулятор давления задних тормозов (; колдун; ): Устройство, проверка работы и регулировка

Регулятор давления задних тормозов («колдун»):
Устройство, проверка работы и регулировка

Зачем нужен регулятор давления?

— Регулятор давления 8 (рис.А) корректирует давление в гидравлическом приводе тормозных механизмов задних колёс в зависимости от положения кузова относительно балки заднего моста, т.е. в зависимости от нагрузки на заднюю ось автомобиля. Он работает как ограничительный клапан, автоматически прерывающий подачу тормозной жидкости к задним тормозам, и уменьшает вероятность юза задних колёс при торможении.

Где находится регулятор давления?

— Регулятор закреплен на кронштейне кузова и соединен с балкой заднего моста через торсионный рычаг 4 и тягу 7. Другой конец торсионного рычага действует на поршень 3. Детали привода регулятора показаны на рис. Б, устройство регулятора — на рис. С.

Примечание.
Для отличия регулятора давления автомобилей ВАЗ-2121 и 21213 от похожих по внешнему виду регуляторов давления других автомобилей, на нижней части поршня имеется проточка.

Рис. А. Схема установки регулятора давления задних тормозов: 1,2 — болты крепления регулятора; 3 — поршень; 4 — рычаг привода регулятора давления; 5 — защитный чехол; 6 — ось; 7 — тяга; 8 — регулятор давления; 9 — кронштейн опорной втулки; X -150-155 нм

Рис. Б. Детали привода регулятора давления: 1 — регулятор давления; 2 — ось рычага привода регулятора; 3 — грязезащитный чехол; 4 — стопорная пластина; 5 — болт с пружинной шайбой; 6 — балка заднего моста; 7 — тяга соединения рычага привода регулятора давления с кронштейном заднего моста; 8 — шайба; 9 — пластмассовая втулка; 10 — распорная втулка; 11 — болт крепления тяги; 12 — рычаг привода регулятора давления; 13 — опорная втулка рычага привода; 14 — кронштейн опорной втулки; 15 — шайба; 16 — пружинная шайба; 17 — гайка; 18 — обойма опорной втулки; 19 — болт крепления обоймы к кронштейну

Рис. С. Регулятор давления задних тормозов в нерабочем положении: А — полость нормального давления; В — полость регулируемого давления; Р — усилие, передаваемое рычагом 4 привода регулятора; 1 — корпус регулятора; 2 — распорная втулка; 3 — уплотнительное кольцо; 4 — рычаг привода регулятора; 5 — прокладка; б — пробка; 7 — уплотнитель; 8 — тарелка пружинке 9 — пружина поршня; 10 — поршень

Проверка и регулировка

Согласно регламенту провека регулятора проводится каждые 30 т.км. пробега.

При осмотре обратите внимание на детали ргулятора и его тормозные трубки, на них не должно быть повреждений и подтёков тормозной жидкости.

При нажатии на педаль тормоза с усилием 70–80 кгс…

Если поршень перемещается на 0,5–0,9 мм, закручивая торсионный рычаг, то регулятор давления работоспособен. Если при нажатии на педаль тормоза поршень остается неподвижным, то регулятор давления неисправен и его следует заменить новым.

Регулировка привода регулятора давления задних тормозов необходима при ослаблении болтов его крепления, а также после любых работ, связанных со снятием балки заднего моста, заменой пружин и амортизаторов задней подвески.

Для регулировки вывешиваем заднюю ось автомобиля и снимаем защитный чехол регулятора.

…добиваемся легкого соприкосновения выступающей части поршня с концом рычага. Удерживая регулятор в таком положении, затягиваем болты его крепления. Сборку проводим в обратной последовательности.

При правильной регулировке привода регулятора давления задних тормозов блокировка задних колёс при торможении должна наступать несколько позже, чем передних (при торможении со скорости 30–40 км/ч).

Видео

Как отрегулировать регулятор тормозов ВАЗ-2123

Проверку и осмотр регулятора давления тормозов делаем через 30000 км

Устанавливаем автомобиль на смотровую канаву или подъемник.

Работу нужно проводить вдвоем с помощником.

Прежде всего, осматриваем регулятор и его привод.

Очищаем и промываем детали от грязи.

Трубки подвода и отвода тормозной жидкости должны быть без повреждений, не должно быть подтеканий как из трубок так из резинового пыльника.

В отверстии корпуса регулятора стоит заглушка, она должна быть утоплена на 1-2 мм. Если это не так то регулятор неисправен.

Берем рукой за рычаг и проверяем наличие люфтов в соединении рычага с тягой и осью рычага привода регулятора.

Люфтов не должно быть.

Если есть где-то люфты нужно определиться и заменить соответствующие детали.

Просим помощника нажать на педаль тормоза.

Поршень регулятора давления должен выдвинуться из корпуса регулятора на 1,6-2,4 мм, сжимая пружину.

Если при нажатии на педаль, поршень регулятора не перемещается, или перемещается на величину большую или меньшую чем 1,6-2,4 мм, регулятор или его привод неисправен

Регулировка привода регулятора

Если на автомобиле выполнялась замена задней подвески или работ, связанных с заменой узлов подвески то нужно проверить регулировку привода регулятора.

Для регулировки нужно вывесить заднюю ось автомобиля.

Ключом на 10 отворачиваем гайку болта крепления наконечника упругого рычага регулятора к тяге кронштейна заднего моста. Вторым ключом удерживаем болт от проворачивания.

Вынимаем болт и отсоединяем упругий рычаг привода регулятора от тяги кронштейна заднего моста.

Ослабляем контргайку ключом на 10, удерживая болт от проворачивания.

Поднимая или опуская конец упругого рычага, устанавливаем его на расстоянии 200±5 мм от пола кузова.

Расстояние измеряем линейкой, конец которой упираем в пол кузова.

Чтобы зафиксировать рычаг на нужном расстоянии, вставляем между ним и балкой заднего моста деревянный брусок необходимой длины.

Удерживая упругий рычаг в этом положении, ключом на 10 заворачиваем регулировочный болт до касания с рычагом поршня 1 так, чтобы обеспечить соприкосновение рычага привода регулятора 2, в который ввернут регулировочный болт, и пружины 3.

После этого затягиваем контргайку регулировочного болта.

Соединяем упругий рычаг привода регулятора с тягой на балке заднего моста.

При правильно отрегулированном регуляторе передние тормоза должны блокироваться чуть раньше задних колес.

Как отрегулировать регулятор давления тормозов на Шевроле Нива

Проверка степени износа тормозных колодок

Если при торможении автомобиль уводит в сторону или слышен посторонний шум, проверьте состояние тормозных колодок.

1. Установите автомобиль на подъемник.

2. Снимите переднее колесо.

3. Проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок около 1,5 мм, замените колодки.

4. Для проверки степени износа тормозных колодок заднего тормозного механизма выньте резиновую заглушку из отверстия в тормозном щите и

5. осмотрите накладки колодок.

Заменяйте колодки в следующих случаях:

толщина накладок менее 1,5 мм;

поверхность накладок замаслена;

накладки непрочно соединены с основанием.

Регулятор давления тормозов Нива Шевроле

Нужен или нет регулятор давления задних тормозов( колдун)?

При этом зазор М начинает уменьшаться. Шланги и трубопроводы, имеющие механические повреждения, замените. Установите автомобиль на подъемник.

Регулировка регулятора тормозов ВАЗ Проверку и осмотр регулятора давления тормозов делаем через км. Устанавливаем автомобиль…

В корпусе 1 выполнено отверстие, закрытое заглушкой Попросите помощника нажать на педаль тормоза.

Если толщина фрикционных накладок около 1,5 мм, замените колодки.

Трубки подвода и отвода тормозной жидкости должны быть без повреждений, не должно быть подтеканий как из трубок так из резинового пыльника. В отверстии корпуса регулятора стоит заглушка, она должна быть утоплена на мм. Если это не так то регулятор неисправен.

Берем рукой за рычаг и проверяем наличие люфтов в соединении рычага с тягой и осью рычага привода регулятора. Люфтов не должно быть. Работа этой части регулятора при отказе названного контура аналогична работе при исправной системе.

Характер изменения давления на выходе регулятора такой же, как и при исправной системе. Зазор М увеличивается, а зазор Н уменьшается. Однако достигаемая величина давления достаточна для надежной работы заднего тормоза. Ищем места подтекания тормозной жидкости, если таковые имеются, то нужно сильнее затянуть наконечники тормозных трубок, при этом применяется специальный ключ. Тормозные шланги всегда должны быть целыми, то есть не допустимо наличие на них трещин, надрывов и следов протирания.

Схема тормозной системы Нивы (ВАЗ 2121 и 2131)

Давно я хотел сделать модификацию передних тормозов для Нивы. Конечно сейчас уже есть установка на ниву и задних дисковых тормозов и много чего еще. Но я хотел достичь простоты и избавления от общеизвестной головной боли (закисание суппортов).

Опять же как и в других случаях найдутся Д`Артаньяны, которые скажут о скоростных нивах, и что уж скрывать я лично сделал под заказ одной конторы несколько таких машин.

Но разговор не об этом, речь пойдет о модификации серийной тормозной системы, для автомобиля, крейсерская скорость которого 100 кмч.

То есть даже без намека на притормаживание вторым контуром. Ну как говорится, все хорошо, что хорошо кончается. Идею которую я реализовал, принадлежит не мне. Впервые мне ее показал Максим-MAHoff, объяснив мне суть «новой» схемы.

Дабы проверить все предположения, я пошел к спецу по гидравлике, который съел на этом деле не только собаку, но и слона ещё вдогонку. Попробую вкратце изложить то, что он пытался мне объяснить. Существенный недостаток заводской системы, это подключение контуров.

Все прекрасно знают один из «родовых» недостатков и болезней нашей «любимой» бибики : это закисание передних тормозных цилиндров. И происходит это не по причине плохого качества, как это не покажется странным, а по причине схемотехники. Когда я показал инженеру-гидравлику нашу схему, он сказал, что это работоспособно на 40-50%.

Потому что давление в первом и втором контуре РАЗНОЕ. А если сюда присовокупить, такое чудо инженерной мысли, как распределитель тормозных усилий (в народе «колдун»), то чаще всего, если он еще не вырезан из системы, как аппендицит, то и второй конур почти мертвый.

В результате разного давления в контурах, один из трех циллиндриков, выезжает из корпуса позже остальных. Это происходит примерно пол-года, после чего он благополучно закисает. В результате в передних тормозах мы имеем закисший поршенек и неэффективные тормоза. Этот недостаток частично устранен в ШНиве, но я так и не смог догадаться, по какой причине, тормоза на колесах, соединили по диагонали.

На схеме показаны две схемы тормозов, заводская и модифицированная.

1.Передние суппорта. 2. ГТЦ. 3. Задние торм.циллиндры. 4. Колдун 5. Тройники 6. ШНивские объеденители суппортов. Конечно в идеале можно было бы провести целиковые трубки до задних цилиндров, но это значительно дольше, тем более первичная задача: передний контур и не закисание циллиндриков.

Лада 4×4 3D 21214М › Бортжурнал › Тормозная система 21214М

Как и обещала, по окончании работ с тормозами описываю сие действо. Начать хотелось бы с ругательств в адрес конструкторов и сборщиков автоваза. У этих людей нет сердца!

Читать еще:  Сколько вольт должен давать генератор на приоре

В общем, началось все с техосмотра, на котором мне сказали что нет задних тормозов, порекомендовали отогнать в сервис, а то мало ли чего… Естественно мы её загнали в гараж и начали искать проблему. Если не считать того что чудаки в салоне которые год назад меняли мне колодки и барабаны, посадили последние на какой-то то-ли герметик, то-ли хрен его знает что, и из-за этого не много пострадали барабаны при снятии. Дальше все пошло лучше. Колодки оказались в идеальном состоянии, вот цилиндры в плачевном. Решено было менять. Сняли, а там тормозухи почти нет. Значит дело не только в них… И чуть не забыла, один из цилиндров выкрутить не получилось, трубка выросла на мертво

НЕМНОГО ПОКОЛДОВАЛ!

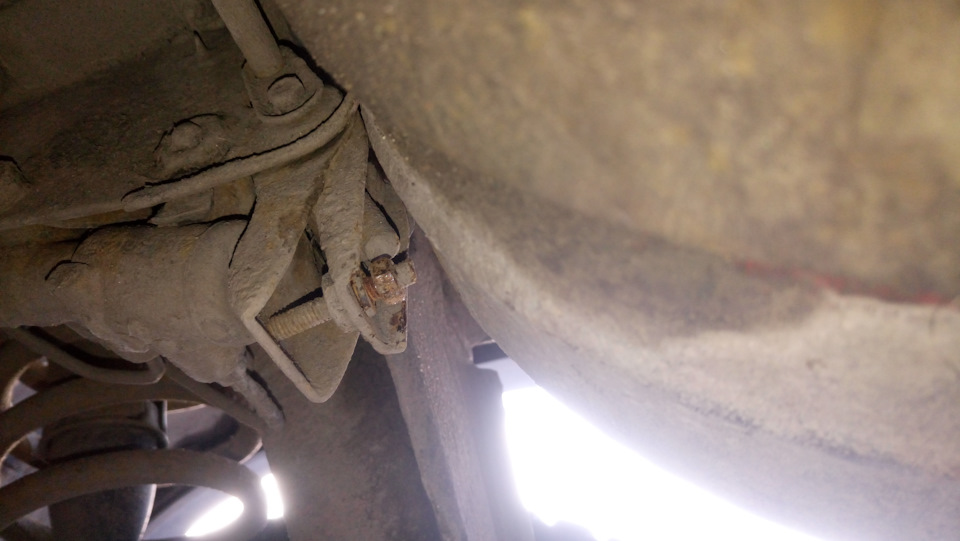

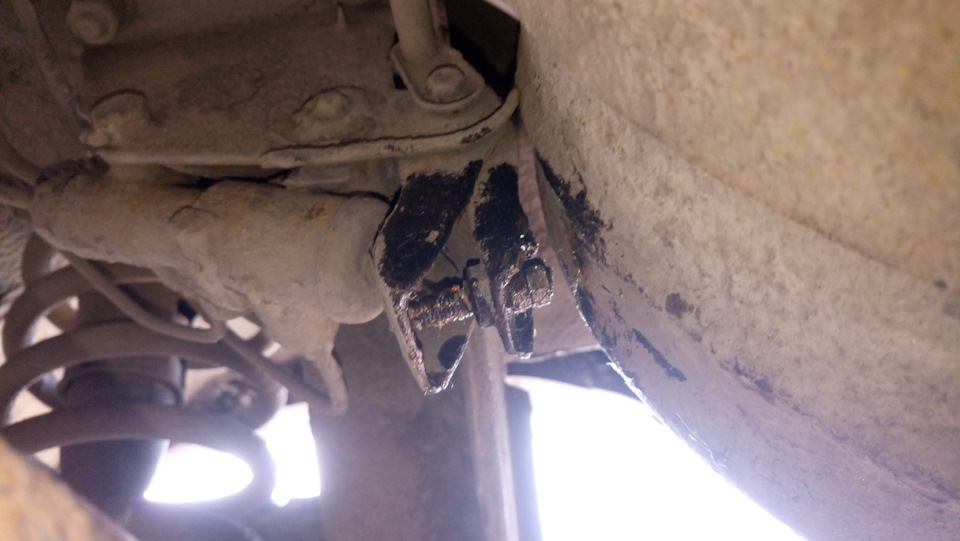

Речь пойдет регуляторе давления задних тормозов («колдуне») и его приводе. Для авто с АБС пост НЕ АКТУАЛЕН.

Вялотекущая и продолжающая борьба с изредка появляющимся на приборке «Джеком», выскакивающая на бортовике «Ошибка 0171» (бедная смесь) и завышенный расход – привели к почти последнему интересному вопросу от диагноста: «А ТОРМОЗА НОРМАЛЬНО НАСТРОЕНЫ, КОЛЕСА НЕ ЗАТОРМОЖЕНЫ?». Конечно нет, по состоянию и поведению машины за несколько месяцев было бы заметно.

И все таки решил очередной раз прокрутить все колеса на домкрате, в том числе и на ЗМ – нормально!
Да и что будет, с установленными этой весны новыми передним (установлен СКРПМ) и задним (усиленный с пневмоблокировкой, с полуосями от МВН и новыми тормозными машинками) мостами. А нет, нашелся один косяк.

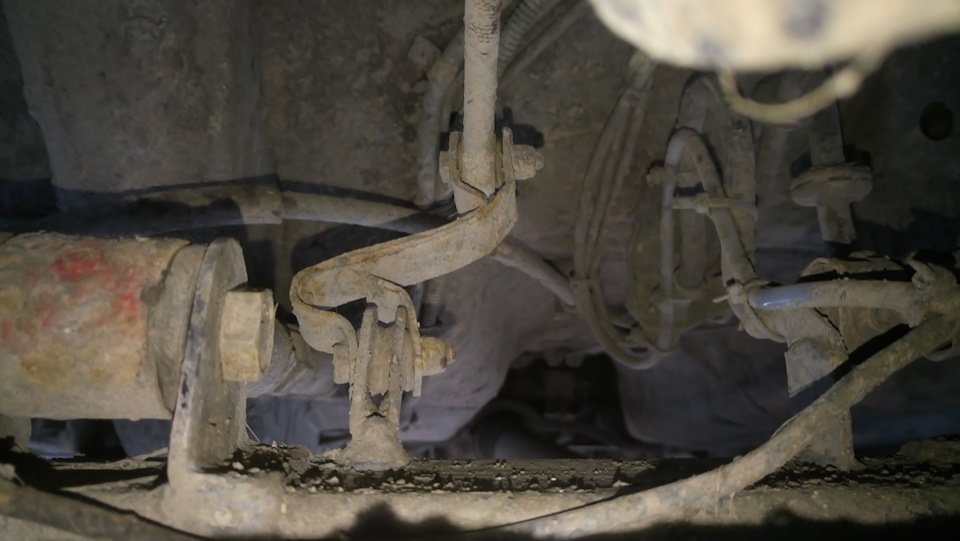

Ну, а осмотр снизу преподнес СЮРПРИЗ, выявлена гнутая и сломанная стойка рычага привода (21010-3512132-00-0) колдуна.

ПРОСМОТРЕЛ, что на усиленный ЗМ поставлена – «старая», увеличенная на 5 см стойка от лифтованного комплекта, а товарищ который варил чулок моста на это не указал. Эх, Виктор, Виктор.
(в случае отрезания с оригинального моста упора стойки, упор с донора переваривается на уже усиленный и увеличенный за счет вставки чулок ЗМ и естественно занимает место выше относительно штата).
К сожалению записей, об обратной замене рычага и регулировке «вообще» колдуна — не встречал!

Ладно – мелочь.

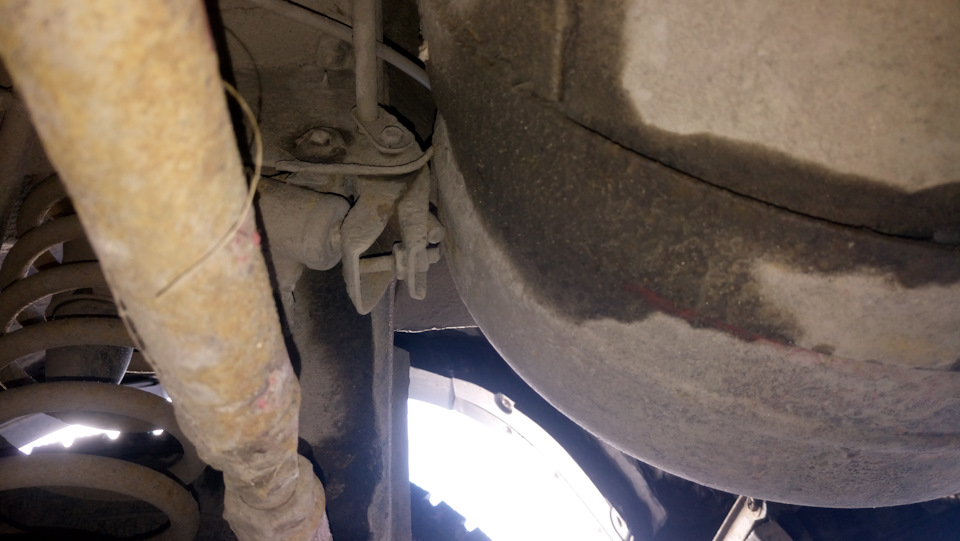

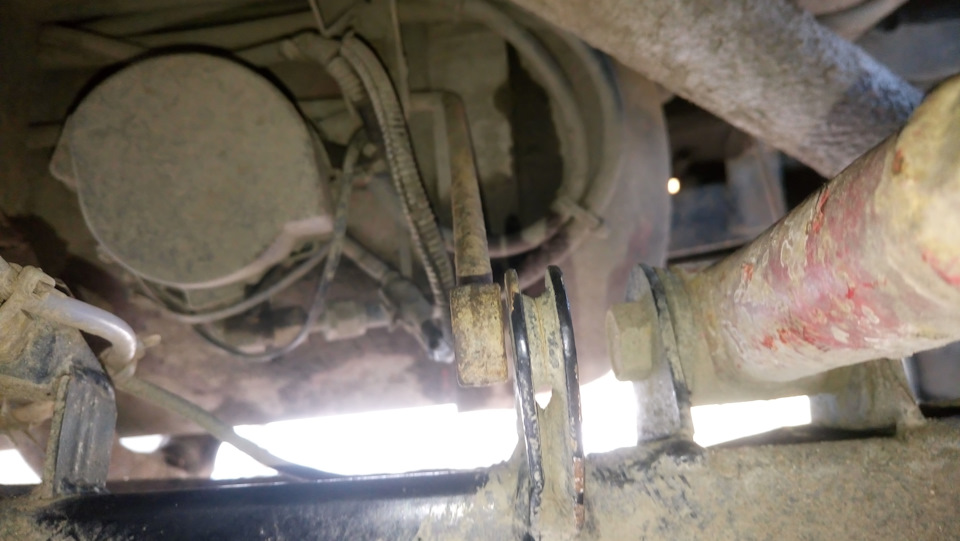

Старая стойка на выброс, на место установлена новая, обычной длины за 200 рублей, втулки не нашел.

Регулировку не заморачиваясь в технических нюансах, сделал не по умной книге и без приспособ, а «методом своего (ненаучного) ТЫКА» (в помощь старая статья Сергея Мишина «Настраиваем регулятор тормозных сил: «Колдун» несет богатыря» журнала «За рулём» от 18.11.2010 года, правда не знаю, как они замеряли свои миллиметры).
Почему то, у некоторых не отключен поисковик, поэтому ссылка на статью — www.zr.ru/content/article…il_koldun_neset_bogatyra/.

Первые результаты на 18 мм (у меня между центрами штампованных рычагов на самом «колдуне») не понравились, слишком малый рабочий ход педали тормоза и ранняя блокировка колес.
Пришлось делать несколько раз, загоняя машину на гаражную эстакаду – остановился на 22 мм.

Ну, и заодно отрегулировал и чуть уменьшил ход «ручника», который за время «сгибания» рычага естественно увеличился.

А Джек, он появился у меня снова через пару дней.

Как отрегулировать колдун на ниве шевроле?

Колдун Ваз 2114. Устройство и замена на тройник

«Колдун» — специальное устройство, предназначенное для регулирования тормозных усилий. После нажатия на педаль тормоза колеса Рено Логан спереди и сзади получают разную нагрузку. Причина в том, что сила тяжести в большей части концентрируется на передней оси. Из-за этого возрастает риск блокировки тормозов и потери управляемости авто. Задача колдуна — регулировка тормозных усилий. Сначала срабатывают тормоза на передних колесах, а через 2-3 секунды — на задних.

Что будет, если убрать колдуна?

Некоторые автовладельцы убирают распределитель с уверенностью, что таким способом снижают тормозной путь. Это ошибка. После подобных действий тормоза срабатывают синхронно. В итоге возрастают риски ДТП из-за того, что водитель автомобиля сзади не успевает среагировать на торможение.

Таким образом, наличие распределителя тормозных усилий важно для автомобиля, а убирать его из системы запрещено. Более того, регулировка колдуна — точная процедура, которая требует от исполнителя опыта и знаний.

Проверка

Проверка работы регулятора ВАЗ-2109, 2110 и других моделей АвтоВАЗа производится на ходу, на закрытых площадках. Для этого следует разогнать автомобиль до скорости 40 км/ч и резко нажать на тормоз. Задние колеса должны блокироваться на 1/2 секунды позже передних.

Наблюдение за колесами осуществляет помощник, находящийся вне машины. В случае, если блокировка колес происходит заметно позже или не происходит совсем, а также если задняя ось блокируется одновременно с передней, процедуру регулировки колдуна повторяют.

Для увеличения времени срабатывания задних тормозов зазор между регулятором и кронштейном увеличивают, для сокращения, соответственно, уменьшают.

пожалуйста объясните зачем этот регулятор под номером 8 нужен? из беглых объяснений мастера я понял, что почему то не нужно его задействовать. что что то там в тормозах будет хуже. и что из за этого регулятора можно вовремя не оттормозиться. как все работает на практике и нужно ли его восстановить?

Правила обслуживания

Перед тем как приступать к регулировке распределителя усилий тормозной системы Рено, производите ревизию устройства. Помните, что в процессе эксплуатации в устройство попадает грязь, вода и снег, которые постепенно изнашивают устройство и становятся причиной появления коррозии. При этом ржавчина покрывает корпус устройства и пружинку, поэтому без обработки устройства вряд ли обойтись.

Общая ревизия распределителя тормозных усилий Логана делается так:

  • Вычищайте все от ржавчины.
  • Убирайте старый резиновый кожух.
  • Вычищайте из-под пыльника старую и уже бесполезную смазку.
  • Очищайте все элементы от загрязнений, после чего закладывайте новый смазывающий состав.

Отдавайте предпочтение качественным смазкам, которые имеют хорошие характеристики (в первую очередь, являются стойкими к высоким температурам). Как вариант, подходит специальный состав Blue, который пользуются спросом у владельцев автомобилей Рено.

Кроме детали, регулирующей усилие и совершенствующей тормозной механизм, с помощью Blue можно обрабатывать суппорта тормозов на передних колесах. В качестве альтернативы допускается применение Литола или другой смазки. Главное, чтобы состав надежно защищал механизм от коррозии.

Процесс нанесения смазки:

  • Поднимайте Рено на подъемнике.
  • Находите распределитель тормозных усилий (его легко отыскать снизу).
  • Найдите фиксатор пыльника. Берите отвертку и подцепляйте кольцо (допускается применение обычного ножа).
  • Демонтируйте пыльник, убирайте смазку и ставьте новую.
  • Убирайте следы ржавчины с помощью специальной щетки, оборудованной металлическим ворсом. Действуйте осторожно, чтобы исключить повреждение резинки.

Как отрегулировать колдун на ваз 2114

Для корректного распределения рабочих нагрузок на передний и задний привод, необходимо произвести ручную регулировку работы устройства. Принцип регулировки заключается в следующем. Предварительный зазор между торцом поршня и пластиной составляет от двух до трех миллиметров, но этот параметр в вашем случае необходимо определить «опытным» путем. Для осуществления более точной регулировки, требуется перемещать регулятор вдоль кронштейна.

Параметры зазора подбираются в зависимости от поведения колес в каждом конкретном случае. К примеру: — Нет юза задних колес – сокращаем зазор. — При раннем срабатывании (занос) увеличиваем расстояние.

Как производится регулировка?

Как упоминалось выше, найти колдун при осмотре днища не составляет труда. Устройство расположено где-то посредине между передними колесами автомобиля Рено. Одна из наиболее сложных задач для многих — регулировка узла, настройка его работоспособности. Считается, что такие действия позволяют грамотно распределить усилие и добиться более эффективного торможения.

Что касается самой регулировки, здесь мнения расходятся. Многие уверяют, что выполнять эту работу самостоятельно не рекомендуется. Более того, на устройстве установлена гайка самоконтрения, к которой лучше не прикасаться. В противном случае высок риск нарушить настройку.

Настраиваем регулятор тормозных сил: «Колдун» несет богатыря

О том, что в тормозных системах вазовских машин есть «колдун», слышали многие, но о важности этого устройства знают не все. Оцениваем его влияние на эффективность торможения.

«Колдун», или, по каталогу, регулятор давления в приводе тормозных механизмов, не зря получил в народе столь меткое прозвище: как работает, никто толком не знает, но, говорят, будучи неисправным, способен преподнести неприятный сюрприз — заставить машину приплясывать при экстренном торможении.

В этом-то и кроется коварство «колдуна»: при обычной эксплуатации, без торможений в пол, его работа или бездействие практически не ощущаются, а вот когда особенно необходима его помощь, ее можно не дождаться.

Закисли поршни, обломилась тяга или рычаг привода, или взамен неисправного регулятора вы установили новый, но до поры не знаете, что узел бракованный или разрегулирован… Насколько это опасно?

Проверим в нашем эксперименте, как «колдовство» сказывается на эффективности тормозов при частичной и при полной нагрузке «Шевроле-Нива» и «Калины» и чего следует опасаться владельцу, не следящему за состоянием регулятора. Неисправность, от излишней активности до полного бездействия, сымитируем регулировками.

Напомним, что задача регулятора — уменьшать тормозное усилие на задней оси, снижая вероятность заноса при торможении на юз.

Регулятор, закрепленный на кузове и связанный упругим рычагом с балкой моста, ограничивает давление в задних тормозных механизмах в зависимости от положения задней части кузова относительно дороги, то есть от загрузки автомобиля.

«Колдун» — предшественник ABS, позволяющий в некоторой степени предотвратить блокировку задних колес при торможении и тем самым уменьшить вероятность заноса.

«Колдун» — предшественник ABS, позволяющий в некоторой степени предотвратить блокировку задних колес при торможении и тем самым уменьшить вероятность заноса.

К слову, перед испытаниями шин на автомобилях без ABS мы каждый раз немного подстраиваем регулятор с учетом состояния дороги (снег, лед, асфальт), добиваясь блокировки задних колес чуть позже передних. Не будем нарушать традицию. Нашей «Шниве» оказался впору зазор между щечками регулятора в 16 мм, который и выставили упорным винтом.

Несколько торможений, и тормозной путь с 80 км/ч для машины с частичной нагрузкой определен: 34,4 м. С полной же нагрузкой… 33,6! Почти на метр короче! При этом водитель отметил потяжелевшую педаль и быстрый нагрев тормозов, потребовавших охлаждения перед каждым замером. Запомним эти параметры и внесем в регулировку «колдуна» коррективы. Для начала уменьшим зазор до 8 мм. Теперь регулятор существенно ограничивает давление в задних тормозных механизмах, перенося почти всю тяжесть работы на передние.

Тормозить стало сложнее, удержать передние колеса от срыва в юз не так просто — они блокируются очень резко и автомобиль, естественно, теряет управление. Однако результат, к нашему удивлению, тот же, что и в базовом варианте: 34,4 м. При полной нагрузке давить на педаль приходится гораздо сильнее, передние тормоза начинают перегреваться. Результат — 37,8 м. Это на 4,2 м больше, чем при базовой регулировке (33,6 м).

Читать еще:  Можно ли перетянуть цепь грм

Третье состояние — уменьшаем влияние регулятора, увеличив зазор от исходного также на 8 мм, то есть выставляем 24 мм. Когда в машине двое, тормозной путь практически не меняется — 34,3 м. Однако теперь блокируются задние колеса. Зато при полной нагрузке торможение очень эффективное, замедлением легко управлять и результат рекордный: всего 30,8 м!

  • При штатном положении регулятора с увеличением массы автомобиля его тормозной путь уменьшается — сказывается более полное использование сцепного веса задними колесами.
  • Лучшее торможение — при полной нагрузке, когда регулятор минимально ограничивает давление в задних тормозных механизмах.
  • Однако при частичной нагрузке это чревато заносом. Высокий центр тяжести и короткая база «Шнивы» способствуют значительному перераспределению масс при торможении, поэтому при частичной нагрузке вклад задней оси в торможение невелик.

«ЛАДА-КАЛИНА»

Выставляем регулятор так, чтобы задок чуть опаздывал с блокировкой колес. При такой настройке и частичной нагрузке машине понадобилось для остановки всего 27 м. Полностью загруженной — 29,5 м. Есть небольшие сложности с предупреждением срыва в юз передних колес. Уменьшаем зазор в регуляторе до нуля — полупустая «Калина» останавливается через 31,8 м. Увеличение тормозного пути на 4,8 м, сопровождающееся резкой блокировкой передних колес. Груженая тормозит через 35,2 м, ухудшение еще больше — 5,7 м! Усилие на педали повышенное, тормоза ощутимо нагреваются.

Теперь регулятор сдвигаем так, чтобы задние тормоза работали максимально эффективно. При частичной нагрузке задние колеса резко блокируются и автомобиль уводит с курса — приходится отпускать педаль. На грани блокировки тормозить очень сложно. Результат — 30 м, что на 3 м хуже «нормы».

Полная нагрузка дала результат 26,9 м, что на 2,6 м лучше базового (29,5 м). Замечаний относительно управления замедлением нет. При базовом положении регулятора с увеличением нагрузки тормозной путь увеличивается. При частичной нагрузке разброс результатов составляет 4,8 м, поэтому наиболее эффективно именно базовое положение.

При отклонении от него в любую сторону тормозной путь увеличивается.

  • На полностью загруженном автомобиле в зависимости от положения регулятора разброс длины тормозного пути составляет 8,3 м.
  • Лучшие результаты, как и на «Ниве», — при увеличении давления в задних тормозах.
  • Однако на скользкой дороге даже в плавных поворотах возможна ранняя блокировка задних колес, приводящая к заносу.
  • А при частичной нагрузке при положении регулятора, отличном от базового, тормозной путь лишь увеличивается.

«КОЛДУН» ИЛИ ABS?

И все же такой регулятор на современном автомобиле — преданье старины глубокой. С ABS ему соперничать не по силам, особенно если за рулем среднестатистический водитель, не владеющий приемами экстремального вождения. Снаряженные массы «Калины» и «Приоры» почти одинаковы — разница менее процента. На тех же шинах, что стояли на «Калине», «Приора» с ABS показала лучшие результаты при любой загрузке. Причем никакого дозирования усилия на педали тормоза не требовалось, просто жмешь от души, а остальное делает электроника.

Результаты теста:

Оптимальная регулировка «колдуна» соответствует усредненным заводским настройкам, а несколько процентов можно выиграть лишь при индивидуальной коррекции под конкретные тормозные колодки, шины, загрузку автомобиля и дорожные условия. Только вряд ли кто-то будет начинать каждую поездку с пробного пробега.

Казалось бы, можно уменьшить тормозной путь за счет увеличения давления в задних тормозах, но это грозит потерей устойчивости из-за раннего блокирования задних колес. А максимальную эффективность торможения сегодня может обеспечить только ABS.

На полностью загруженном автомобиле в зависимости от положения регулятора разброс длины тормозного пути составляет 8,3 м. Лучшие результаты, как и на «Ниве», — при увеличении давления в задних тормозах. Однако на скользкой дороге даже в плавных поворотах возможна ранняя блокировка задних колес, приводящая к заносу. А при частичной нагрузке при положении регулятора, отличном от базового, тормозной путь лишь увеличивается.

Настраиваем регулятор тормозных сил: «Колдун» несет богатыря

«Колдун», или, по каталогу, регулятор давления в приводе тормозных механизмов, не зря получил в народе столь меткое прозвище: как работает, никто толком не знает, но, говорят, будучи неисправным, способен преподнести неприятный сюрприз — заставить машину приплясывать при экстренном торможении. В этом-то и кроется коварство «колдуна»: при обычной эксплуатации, без торможений в пол, его работа или бездействие практически не ощущаются, а вот когда особенно необходима его помощь, ее можно не дождаться. Закисли поршни, обломилась тяга или рычаг привода, или взамен неисправного регулятора вы установили новый, но до поры не знаете, что узел бракованный или разрегулирован. Насколько это опасно?

Проверим в нашем эксперименте, как «колдовство» сказывается на эффективности тормозов при частичной и при полной нагрузке «Шевроле-Нива» и «Калины» и чего следует опасаться владельцу, не следящему за состоянием регулятора. Неисправность, от излишней активности до полного бездействия, сымитируем регулировками. Напомним, что задача регулятора — уменьшать тормозное усилие на задней оси, снижая вероятность заноса при торможении на юз. Регулятор, закрепленный на кузове и связанный упругим рычагом с балкой моста, ограничивает давление в задних тормозных механизмах в зависимости от положения задней части кузова относительно дороги, то есть от загрузки автомобиля.

«Колдун» — предшественник ABS, позволяющий в некоторой степени предотвратить блокировку задних колес при торможении и тем самым уменьшить вероятность заноса.

«ШЕВРОЛЕ-НИВА»

К слову, перед испытаниями шин на автомобилях без ABS мы каждый раз немного подстраиваем регулятор с учетом состояния дороги (снег, лед, асфальт), добиваясь блокировки задних колес чуть позже передних. Не будем нарушать традицию. Нашей «Шниве» оказался впору зазор между щечками регулятора в 16 мм, который и выставили упорным винтом.

Несколько торможений, и тормозной путь с 80 км/ч для машины с частичной нагрузкой определен: 34,4 м. С полной же нагрузкой… 33,6! Почти на метр короче! При этом водитель отметил потяжелевшую педаль и быстрый нагрев тормозов, потребовавших охлаждения перед каждым замером. Запомним эти параметры и внесем в регулировку «колдуна» коррективы. Для начала уменьшим зазор до 8 мм. Теперь регулятор существенно ограничивает давление в задних тормозных механизмах, перенося почти всю тяжесть работы на передние.

Тормозить стало сложнее, удержать передние колеса от срыва в юз не так просто — они блокируются очень резко и автомобиль, естественно, теряет управление. Однако результат, к нашему удивлению, тот же, что и в базовом варианте: 34,4 м. При полной нагрузке давить на педаль приходится гораздо сильнее, передние тормоза начинают перегреваться. Результат — 37,8 м. Это на 4,2 м больше, чем при базовой регулировке (33,6 м).

«Шевроле-Нива»

Третье состояние — уменьшаем влияние регулятора, увеличив зазор от исходного также на 8 мм, то есть выставляем 24 мм. Когда в машине двое, тормозной путь практически не меняется — 34,3 м. Однако теперь блокируются задние колеса. Зато при полной нагрузке торможение очень эффективное, замедлением легко управлять и результат рекордный: всего 30,8 м!

При штатном положении регулятора с увеличением массы автомобиля его тормозной путь уменьшается — сказывается более полное использование сцепного веса задними колесами.

Лучшее торможение — при полной нагрузке, когда регулятор минимально ограничивает давление в задних тормозных механизмах.

Однако при частичной нагрузке это чревато заносом. Высокий центр тяжести и короткая база «Шнивы» способствуют значительному перераспределению масс при торможении, поэтому при частичной нагрузке вклад задней оси в торможение невелик.

«ЛАДА-КАЛИНА»

Выставляем регулятор так, чтобы задок чуть опаздывал с блокировкой колес. При такой настройке и частичной нагрузке машине понадобилось для остановки всего 27 м. Полностью загруженной — 29,5 м. Есть небольшие сложности с предупреждением срыва в юз передних колес. Уменьшаем зазор в регуляторе до нуля — полупустая «Калина» останавливается через 31,8 м. Увеличение тормозного пути на 4,8 м, сопровождающееся резкой блокировкой передних колес. Груженая тормозит через 35,2 м, ухудшение еще больше — 5,7 м! Усилие на педали повышенное, тормоза ощутимо нагреваются.

Теперь регулятор сдвигаем так, чтобы задние тормоза работали максимально эффективно. При частичной нагрузке задние колеса резко блокируются и автомобиль уводит с курса — приходится отпускать педаль. На грани блокировки тормозить очень сложно. Результат — 30 м, что на 3 м хуже «нормы». Полная нагрузка дала результат 26,9 м, что на 2,6 м лучше базового (29,5 м). Замечаний относительно управления замедлением нет. При базовом положении регулятора с увеличением нагрузки тормозной путь увеличивается. При частичной нагрузке разброс результатов составляет 4,8 м, поэтому наиболее эффективно именно базовое положение. При отклонении от него в любую сторону тормозной путь увеличивается.

На полностью загруженном автомобиле в зависимости от положения регулятора разброс длины тормозного пути составляет 8,3 м.

Лучшие результаты, как и на «Ниве», — при увеличении давления в задних тормозах.

Однако на скользкой дороге даже в плавных поворотах возможна ранняя блокировка задних колес, приводящая к заносу.

А при частичной нагрузке при положении регулятора, отличном от базового, тормозной путь лишь увеличивается.

«КОЛДУН» ИЛИ ABS?

И все же такой регулятор на современном автомобиле — преданье старины глубокой. С ABS ему соперничать не по силам, особенно если за рулем среднестатистический водитель, не владеющий приемами экстремального вождения. Снаряженные массы «Калины» и «Приоры» почти одинаковы — разница менее процента. На тех же шинах, что стояли на «Калине», «Приора» с ABS показала лучшие результаты при любой загрузке. Причем никакого дозирования усилия на педали тормоза не требовалось, просто жмешь от души, а остальное делает электроника.

Результаты теста:

Результаты теста

Оптимальная регулировка «колдуна» соответствует усредненным заводским настройкам, а несколько процентов можно выиграть лишь при индивидуальной коррекции под конкретные тормозные колодки, шины, загрузку автомобиля и дорожные условия. Только вряд ли кто-то будет начинать каждую поездку с пробного пробега.

Казалось бы, можно уменьшить тормозной путь за счет увеличения давления в задних тормозах, но это грозит потерей устойчивости из-за раннего блокирования задних колес. А максимальную эффективность торможения сегодня может обеспечить только ABS.

На полностью загруженном автомобиле в зависимости от положения регулятора разброс длины тормозного пути составляет 8,3 м. Лучшие результаты, как и на «Ниве», — при увеличении давления в задних тормозах. Однако на скользкой дороге даже в плавных поворотах возможна ранняя блокировка задних колес, приводящая к заносу. А при частичной нагрузке при положении регулятора, отличном от базового, тормозной путь лишь увеличивается.

Читать еще:  Постоянно горит поворотник приора

Chevrolet Niva Manual

Шевроле Нива Проверка работоспособности и регулировка привода регулятора давления задних тормозных механизмов

Проверку работоспособности регулятора давления в соответствии с регламентом технического обслуживания проводим через каждые 30 тыс. км.
Работу выполняем с помощником, установив автомобиль на эстакаде или смотровой канаве.
Осматриваем регулятор давления и детали его привода. Они не должны иметь повреждений. Не допускается подтекание тормозной жидкости из регулятора и его тормозных трубок.

Заглушка в отверстии корпуса регулятора должна быть утоплена на 1–2 мм (в противном случае регулятор неисправен).

Покачав упругий рычаг, проверяем отсутствие люфтов в соединениях рычага с тягой и осью рычага привода регулятора (люфты недопустимы).
При нажатии педали тормоза…

…поршень регулятора давления должен выдвинуться из корпуса регулятора на 1,6–2,4 мм, сжимая пружину.
Если при нажатии на педаль поршень регулятора не перемещается, или перемещается на величину большую или меньшую указанной, регулятор давления или его привод неисправен.
Регулировка привода регулятора давления необходима при ослаблении болтов его крепления, а также после любых работ, связанных со снятием балки заднего моста, заменой пружин и амортизаторов задней подвески.
Для регулировки привода вывешиваем заднюю ось автомобиля.

Ключом «на 10» отворачиваем гайку болта крепления наконечника упругого рычага регулятора к тяге кронштейна заднего моста, удерживая болт от проворачивания ключом того же размера.

Вынув болт, отсоединяем упругий рычаг привода регулятора от тяги кронштейна заднего моста.

Ключом «на 10» ослабляем затяжку контргайки регулировочного болта, удерживая болт от проворачивания ключом того же размера.

Поднимая или опуская конец упругого рычага, устанавливаем его на расстоянии 200 ± 5 мм от пола кузова (расстояние измеряем линейкой, конец которой упираем в пол кузова).

Для фиксации рычага на нужном расстоянии вставляем между ним и балкой заднего моста деревянный брусок необходимой длины.

Удерживая упругий рычаг в этом положении, ключом «на 10» заворачиваем регулировочный болт до касания с рычагом поршня 1 так, чтобы обеспечить соприкосновение рычага привода регулятора 2, в который ввернут регулировочный болт, и пружины 3.
Удерживая ключом регулировочный болт, затягиваем контргайку.
Соединяем упругий рычаг привода регулятора с тягой на балке заднего моста. При правильно настроенном регуляторе, во время торможения на горизонтальном участке дороги с твердым покрытием, передние колеса должны блокироваться немного раньше задних.

Регулировка привода регулятора давления (Шевроле Нива Тормозная система)

Где находится регулятор давления? Другой конец торсионного рычага действует на поршень 3. Детали привода регулятора показаны на рис. Б, устройство регулятора – на рис. Для отличия регулятора давления автомобилей ВАЗ и от похожих по внешнему виду регуляторов давления других автомобилей, на нижней части поршня имеется проточка.

Проверка и регулировка регулятора давления тормоза (колдуна)

Схема установки регулятора давления задних тормозов: Детали привода регулятора давления: Регулятор давления задних тормозов в нерабочем положении: А – полость нормального давления; В – полость регулируемого давления; Р – усилие, передаваемое рычагом 4 привода регулятора; 1 – корпус регулятора; 2 – распорная регулировка регулятора давления тормозов нива шевроле 3 – уплотнительное кольцо; 4 – рычаг привода регулятора; 5 – прокладка; б – пробка; 7 – уплотнитель; 8 – тарелка пружинке 9 – пружина поршня; 10 – поршень Проверка и регулировка Согласно регламенту провека регулятора проводится каждые 30.

Поршень регулятора давления должен выдвинуться из корпуса регулятора регулировка регулятора давления тормозов нива шевроле 1,4 мм, сжимая пружину. Если при нажатии на педаль, поршень регулятора не перемещается, или перемещается на величину большую или меньшую чем 1,4 мм, регулятор или его привод неисправен Регулировка привода регулятора Если на автомобиле выполнялась замена задней подвески или работ, связанных с заменой узлов подвески то нужно проверить регулировку привода регулятора.

Для регулировки нужно вывесить заднюю ось автомобиля. Ключом на 10 отворачиваем гайку болта крепления наконечника упругого рычага регулятора к тяге кронштейна заднего моста. Вторым ключом удерживаем болт от проворачивания. Регулировка регулятора давления тормозов нива шевроле болт и отсоединяем упругий рычаг привода регулятора от тяги кронштейна заднего моста. Ослабляем контргайку ключом на 10, удерживая болт от проворачивания. Расстояние измеряем линейкой, конец которой упираем в пол кузова.

Проверьте крепление трубопроводов в держателях. Ослабление или поломка держателей приводят к вибрации и, как следствие, к поломке трубопроводов. Проверьте состояние трубопроводов на картере заднего моста. Осмотрите соединение шланга с колесным цилиндром, штуцер для выпуска воздуха тормозных механизмов передних и 9. Если усилие на педали при торможении заметно увеличилось по сравнению с обычным, проверьте усилитель тормозов на неподвижном автомобиле.

При неработающем двигателе нажмите на педаль тормоза 5—6. Удерживая педаль тормоза в нажатом положении, пустите двигатель.

Педаль тормоза должна переместиться. Если этого не произошло, проверьте 2. При необходимости в зависимости от дефекта подтяните хомут крепления шланга, замените хомут или шланг.

Ослабление креплений, повреждение деталей не допускаются. Ослабевшие крепления подтяните, поврежденные детали замените. Для проверки обратного клапана отсоедините от клапана вакуумный шланг. Выньте клапан из корпуса усилителя. Наденьте на штуцер большего диаметра которым клапан вставляется в усилитель резиновую грушу и сожмите.

При этом 7. Отпустите грушу. Если она осталась в сжатом состоянии, значит, клапан исправен.

В противном случае замените клапан. При отсутствии груши можно продуть клапан ртом.

Установите автомобиль на подъемник. Снимите переднее колесо. Проверьте через отверстие в корпусе тормозной скобы состояние колодок.

8. Тормозная система

Если толщина фрикционных накладок около 1,5 мм, замените колодки. Для проверки степени износа тормозных колодок заднего тормозного механизма выньте резиновую заглушку из отверстия в тормозном щите и 5. Заменяйте колодки в следующих случаях: Проверку регулятора давления проводите с помощником снизу автомобиля, установленного на подъемнике или смотровой канаве.

Попросите помощника нажать на педаль тормоза.

NIVA.RU

Форум сообщества владельцев автомобиля НИВА

  • Темы без ответов
  • Активные темы
  • Поиск

Регулятор задних тормозов,он же колдун. регулировка

Регулятор задних тормозов,он же колдун. регулировка

Сообщение Давид » 20 дек 2017, 15:51

Всем привет! Вот хочу со всеми поделиться инфой, которая относится к регулятору задних тормозов и что с ним делать.
1. от него отказываться нельзя, сколько бы вам не внушали. Он реально нужен. Любая имитация его работы,ни к чему хорошему не приведет.
2. Его можно регулировать двумя способами,но лучше всего вторым, который я опишу ниже.
3. Регулятор после 7 лет работы на машине, лучше заменить новым,как и тормозные трубки и трубки бачка под капотом. Т.к они со временем разбухают,расширяются и теряют свою упругость и жесткость.
4. Торсионную тягу по одним источникам нужно выставлять на расстоянии 15 см ,по другим 20 см.

Способ первый: вывешиваем задний мост ,чтобы колеса зависали. далее вывинчиваем болтик, который крепит длинную часть торсионной тяги к мосту,а точней к Х- образному кронштейну. Вынимаем из круглой проушины торсиона маленький сайлентблок и втулочку,чтобы не растерять. Расслабляем два болта на кронштейне самого регулятора . Потом берем линейку, упираем ее в кузов-в пол машины ,отмечаем там 15см , подводим к этой метке длинную -свободную часть торсиона,фиксируем,а кто нибудь другой (помощник) , двигает регулятор по регулировочной направляющей кронштейна сам регулятор до тех пор, пока рычаг торсиона не расположится так,чтобы он еле прикасался к поршню регулятора. Как только это сделано,регулятор можно затянуть двумя болтами,а сам торсион вернуть -закрепить на своем же месте.
Лично от меня: такая схема и такой план действий не возможен чисто физически, т.к на этом расстоянии и линейке от пола, не возможно выставить торсион и сам регулятор,чтобы торсион еле прикасался. Испытано мною лично. Чуда не будет.

Второй способ: начальный этап такой же, но измерения с линейкой производим от прямоугольной балки , на которой собственно и прикреплены кронштейны регулятора и самого торсиона. Мое мнение,нужно это делать именно от этой балки. Так же по моему мнению и логике, плоскость, от которой нужно отталкиваться должна проходить по уровню этой балки (нижняя точка от кузова,а не там где она крепится).
Все остальные манипуляции проводим точно также. По крайней мере,теперь сам торсион более реально установить на расстояние 15 см и сам регулятор подвести к рычагу так,чтобы исполнительная часть торсиона еле прикасалась к поршню регулятора.

В первом случае, это сделать ну просто не реально. Т.к торсион постоянно давит на поршень,а он должен давить только тогда,когда зад машины приподнимается при торможении, передок получает при торможении большие нагрузки,т.к там еще и масса двигателя, а задок пустой. При загруженной машине, рычаг торсиона расслаблен и вообще не давит на поршень, а значит и не перекрывает и усилия одинаковы практически с передними. И еще , для информации,чтобы проверить торсион на его правильную геометрию , кладете на стол, прижимаете его край, к примеру длинную часть( та, на которой круглая проушина). Так вот , от нижнего края до плоскости должно быть в пределах от 6-7мм . Такая ситуация и с большей частью. Само собой измерения проводим не от круглой проушины,а от от самого рычага ,который круглого сечения. Эти расстояния должны быть одинаковы. Эти данные получены путем замеров на новом ,заводском торсионе.
Маленькое дополнение : все измерения по регулировке ,чтобы добиться этих 15 см от балки или 20 см от пола, я все подробно опишу,как и результаты после всех тестов на машине после полной прокачки тормозной системы.

Всем удачи! Как сам все сделаю по регулировке, обязательно дополню свою тему.

Re: Регулятор задних тормозов,он же колдун. регулировка

Сообщение Давид » 21 дек 2017, 09:15

Ну что народ, как я и говорил , нужно отмерять 13.5 см ,а в других мануалах и все 15 см именно от той самой балки, на которой крепятся кронштейны самого торсиона или регулятора. Именно от балки ,реально отмерить те самые расстояния, но ни как не от пола,который находится за балкой,это часть пола в сторону заднего сиденья,чтобы понятней было. И как только я выставил те самые 15 см, зафиксировал торсион, подвел регулятор и зажал его болтами. Торсион подвел к своему Х- образному рычагу и закрепил как обычно. После тестов отпишусь,что и как.

Вывод: второй способ более правильный. Проверено лично!

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
