Поршневая ВАЗ. Поршень.
- Конструкция поршня.
- Основные размеры.
- Поршень 2110(083)
- Поршень ВАЗ 2112.
- Поршень ВАЗ 21124.
- Поршень ВАЗ 21126.
Поршневая ВАЗ. Поршень.
Основные размеры. Поршень ВАЗ 2110. Поршень ВАЗ 21083.
Особенности конструкции.
Глубина выборок под клапана,на днище порш. 2110, исключает возможность соприкосновения клапанов с поршнем при обрыве ремня ГРМ.
В конструкции поршня 2110 и в конструкции всех последующих моделей, применяется свободная посадка поршневого пальца. Зазор в отверстии головки шатуна и в отверстиях в поршне обеспечивает свободное вращение пальца. В осевом направлении палец фиксируется стопорными кольцами. Для этого в поршне, в отверстиях под палец, предусмотрены установочные канавки для стопорных колец. На внешней стороне отверстий под поршневой палец, в верхней части, имеются небольшие углубления, которые облегчают установку и снятие стопорных колец. Кроме того, они способствуют доступу масла в зону контакта.
Такая конструкция упрощает процесс сборки и обеспечивает равномерный износ трущихся поверхностей, увеличивая ресурс деталей. Классы диаметров поршней и классы отверстий под поршневой палец принятые для модели 21083 соответствуют классам моделей 2110, 2112, 21124.
Основные маркировки в литье, нанесенные на деталь.
1. Обозначение модели изделия – символы «21» и «10», в районе отверстия под палец.
2. Обозначение производителя – «ВАЗ», на юбке с внутренней стороны.
3. Обозначение литейной оснастки -буквы и цифры, на юбке с внутренней стороны.
4. Обозначение литейного сплава – «АЛ34», на юбке с внутренней стороны .
Основные маркировки наносимые на днище.
1. Маркер ориентации — «
» при установке, должен указывать направление в сторону привода распредвала
2. Маркер класса – один из символов ( « А »,« В»,« С»,« D »,« Е ») определяет отклонение по наружному диаметру.
3. Маркер группы массы поршня:
«
» – нормальная;
« + » – увеличенная на 5 г.
« – » – уменьшенная на 5 г.
4. Маркер класса отверстия поршневого пальца –одна из цифр (« 1 », « 2 », « 3 » ) определяет отклонение по диаметру отверстия под поршневой палец.
Маркировка класса отверстии дополнительно наносится краской на внутренней стороне днища:
синий цвет — 1-й класс
зеленый цвет — 2-й класс
красный цвет — 3-й класс
Дополнительно, для ремонтных поршней.
5. Маркер для ремонтных изделий:
«
» — 1-й ремонт (диаметр увеличенный на 0,4мм от номинального размера.)
«
» — 2-й ремонт (диаметр увеличенный на 0,8мм от номинального размера.)
Особенности конструкции.
Глубина выборок под клапана,на днище поршня 21083, исключает возможность соприкосновения клапанов с поршнем при обрыве ремня ГРМ.
Особенностью конструкции поршня ВАЗ 21083, которая отличает его от поршня 2110, является способ фиксации поршневого пальца. В конструкции дели 21083 поршневой палец (21213-1004020 или 2101-1004020 ) запрессовывается в верхнюю головку шатуна 2108-1004045. Плотная посадка определяет положение пальца и предотвращает его смещение. Диаметр отверстий в бобышках поршня обеспечивает поршневому пальцу и шатуну свободный угловой поворот. На боковой поверхности, на площадке возле отверстия под поршневой палец, присутствует маркировка модели – «21» и «083». По геометрическим параметрам, нет отличий между поршнями моделей ВАЗ 21083 и ВАЗ 2110.
Основные размеры
| Класс поршня по наружному диаметру | A | B | C | D | E |
|---|---|---|---|---|---|
| Диаметр поршня 82.0 (мм) | 81,965-81,975 | 81,975-81,985 | 81,985-81,995 | 81,995-82,005 | 82,005-82,015 |
| Диаметр поршня 82.4 (мм) | 82,365-82,375 | 82,375-82,385 | 82,385-82,395 | 82,395-82,405 | 82,405-82,415 |
| Диаметр поршня 82.8 (мм) | 82,765-82,775 | 82,775-82,785 | 82,785-82,795 | 82,795-82,805 | 82,805-82,815 |
| Класс отверстия под поршневой палец | 1 | 2 | 3 |
|---|---|---|---|
| Диаметр отверстия под поршневой палец(мм) | 21,982-21,986 | 21,986-21,990 | 21,990-21,994 |
Применяемость поршня 21083-1004015.
Двигатель 21083 (1,5л. 69л.с.)
ДВИГАТЕЛЬ ВАЗ 21083-1000260-53.
ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ ВАЗ 21083.
Двигатель четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.
Рабочий объем цилиндров, л:
Степень сжатия / бензин:
Номинальная мощность двигателя при частоте вращения коленчатого вала 5600 об/мин,:
диаметр цилиндра, мм:
Минимальная частота вращения коленчатого вала , об/мин:
Максимальный крутящий момент при 3500 об/мин., Н*м:
Порядок работы цилиндров:
Октановое число бензина:
Система подачи топлива:
Устанавливается на ВАЗ: 2108, 21083, 2109, 21093, 21099, 2113, 2114, 2115
Двигатель ВАЗ 21083 был разработан для поперечного размещения в моторном отсеке автомобиля.
Блок цилиндров 21083 выполнен с межосевым размером цилиндров 89мм.
Блок цилиндров 21083 соответствуют размерам блока 2108
Высота от оси коленчатого вала до верхней поверхности блока — 194,8мм.
На блоке 21083 увеличен диаметр цилиндров до 82.00мм. Класс цилиндра обозначается латинскими буквами и маркируется на нижней поверхности блока в соответствии с размерами диаметра цилиндра.
Радиус кривошипа вала – 35.5мм (ход поршня – 71мм.).
Диаметр образующей окружности противовесов – 131мм.,
ширина щечки противовеса – 102мм.,
диаметр шатунной шейки – 47,83мм.
Применена новая конструкция поршней, разработанная с помощью немецких фирм “Porsche” и “Kolbenschmidt”. В отличие от поршней для 2106 и 2103 , они не покрываются слоем олова. На «немецких » поршнях на боковых поверхностях поршня используется специальный микропрофиль. Этот микропрофиль позволяет удерживать смазку при любых режимах работы двигателя.
Ремонтные размеры поршней- 82,4мм; 82,8мм.
Поршневой палец используется 21213. (При установке запрессовывается в верхнюю головку шатуна, но обеспечивает свободное вращение в бобышках поршня. Поршневой палец имеет длину — 67мм., диаметр — 22мм.)
Поршневые кольца – диаметр 82 мм.
Высота колец осталась прежней:
первое компрессионное — 1,5мм;
второе компрессионное – 2мм;
Маслосъемное кольцо – хромированное.
Нормальный размер — 21083-1000100-10.
Возможна установка стальных поршневых колец 21083-1004029.
Шатун — 2108-1004045. Длина шатуна 121мм.
Шатуны 2108 (2110) тяжелее шатунов 2101(21213). Верхняя головка шатуна выполнена более массивной. Приливы на верхней головке выполнены с двух сторон.
Диаметр поверхности под сцепление 196 мм. Ширина венца маховика 20,9 мм.
Головка блока цилиндров 21083.
Диаметр впускных клапанов (с 35мм. до 37мм.).
Степень сжатия 9.9.
Его следует отличать от распредвала 21081. На вале 21081-1006015 между третьим и четвертым кулачками имеется необработанный цилиндрический поясок. В задней части распределительного вала находится эксцентрик, обеспечивающий привод топливного насоса.
Ремень ГРМ — 111 зуб ширина – 19мм.
Натяжение ремня осуществляется роликом 2108-1006120.
На распредвал устанавливается зубчатый шкив 2108-1006020,
на коленвале шкив -2108-1005030.
Зубья шкивов имеют профиль, соответствующий профилю ремня ГРМ.
Масляный насос 2108 с шестернями внутреннего зацепления.
Устанавливается он в передней части блока цилиндров. Особенностью конструкции масляного насоса является то, что привод его осуществляется непосредственно от коленчатого вала.
На бензонасосе 2108 подводящий и отводящий патрубки размещены на одной линии, в этом и заключается основное его отличие от бензонасоса 2101.
Карбюратор 21083-110701000 обеспечивает более экономичную работу двигателя.
Бсистема зажигания. В состав системы входят:
датчик распределитель зажигания типа 40.3706 или 40 3706 — 01,
Размеры шатуна ваз 2108
Основные размеры шатунно-поршневой группы даны на рис. 1, 2, 3.
Поршень — алюминиевый литой
По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01 мм. Наружная поверхность поршня имеет сложную форму
Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.
По диаметру отверстия под поршневой палец поршни подразделяются на три класса (1, 2, 3) через 0,004 мм.
Поршневые кольца изготовлены из чугуна.
Верхнее компрессионное кольцо — с хромированной бочкообразной наружной поверхностью.
Нижнее компрессионное кольцо скребкового типа.
Маслосъемное кольцо — с хромированными рабочими кромками и с разжимной витой пружиной.
На кольцах ремонтных размеров ставится цифровая маркировка «40» или «80», что соответствует увеличению наружного диаметра на 0,4 или 0,8 мм.
Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня (рис. 4).
По массе поршни сортируются на три группы: нормальную, увеличенную и уменьшенную на 5 г.
Этим группам соответствует маркировка на днище поршня: «Г», «+» и «—».
На двигателе все поршни должны быть одной группы по массе.
Поршни ремонтных размеров изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром.
Увеличению на 0,4 мм соответствует маркировка в виде треугольника, а увеличению на 0,8 мм — в виде квадрата.
Стрелка на днище поршня показывает, как правильно ориентировать поршень при его установке в цилиндр. Она должна быть направлена в сторону привода распределительного вала.
Поршневой палец — стальной полый, плавающего типа, свободно вращается в бобышках поршня и втулке шатуна.
В отверстии поршня палец фиксируется двумя стопорными кольцами.
По наружному диаметру пальцы подразделяются на три класса через 0,004 мм.
Класс маркируется краской на торце пальца: синяя метка — первый, зеленая — второй, а красная — третий класс.
Шатун — стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы.
Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер 2 (рис. 5) цилиндра, в который они устанавливаются.
В верхнюю головку шатуна запрессована сталебронзовая втулка.
По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм.
Номер класса 1 клеймится на крышке шатуна.
По массе верхней и нижней головок шатуны подразделяются на классы, маркируемые либо буквой, либо краской на крышке шатуна.
На двигатель должны устанавливаться шатуны одного класса по массе.
Подгонять массу шатунов можно удалением металла с бобышек на верхней головке и на крышке до минимальных размеров 33 и 32 мм (рис. 6).
После удаления металла с крышки шатуна на ней необходимо клеймить классы шатуна по отверстию под поршневой палец и по массе.
Классы шатунов по массе верхней и нижней головок
В серийный блок цилиндров двигателя 21083 можно установить шатун 132 миллиметра, только если используются двухколечные поршни
Теперь рассмотрим плюсы и минусы увеличения соотношения R/S:
Плюс – дает возможность находиться поршню в т.н. «верхней мертвой точке» (ВМТ). Топливная смесь при этом лучше сжигается. После того, как поршень прошел ВМТ, на него оказывается более сильное давление, в камере сгорания – более высокая температура. В итоге мы имеем неплохой крутящий момент на высоких и средних оборотах. Длинный шатун позволяет уменьшить трение между парой цилиндр-поршень, что становится особо важным во время рабочего хода поршня.
Минус – двигатель, в котором увеличено соотношение R/S, не может хорошо обеспечить наполнение цилиндров на средних и низких частотах вращения коленвала из-за того, что скорость воздушного потока уменьшается. Это происходит потому, что после ВМТ в момент открытия клапана впуска скорость движения поршня уменьшается. Еще один минус – из-за высокой температуры в камере сгорания и того, что поршень длительное время находится в ВМТ, возрастает вероятность детонации.
Плюсы и минусы небольшого R/S:
Плюс – на средних и низких частотах вращения коленвала обеспечивает неплохую скорость наполнения цилиндров, поскольку от «верхней мертвой точки» поршень двигается быстрее, быстрее нарастает разряжение, что и приводит к тому, что цилиндры лучше наполняются. Топливно-воздушная смесь движется быстрее, что делает ее более однородной и способствует тому, что смесь лучше сгорает. Еще одно преимущество — при доработке применяются более низкие требования к диаметрам каналов головки блока цилиндров, нежели на двигателе с более высоким R/S.
Минус – при небольшой величине R/S угол наклона шатуна будет большим. А это, в свою очередь, приведет к тому, что поршень в горизонтальной плоскости будет толкать большая сила. Что это означает для двигателя?
— возрастает нагрузка на шатун (на центр особенно), в итоге шатун может быстрее выйти из строя. Само по себе разрушение шатуна маловероятно, за исключение обрывов. При гидроударе или заклинивании шатун, как правило, рвется под углом 45 градусов у нижней или верхней головки.
На стенки блока цилиндров увеличиваются нагрузки, возрастает нагрузка также на кольца и поршни. Трение усиливается, в результате рабочая температура увеличивается, в итоге и кольца, и стенки цилиндра быстрее изнашиваются, условия смазки ухудшаются. Этот участок изнашивается в зависимости от величины, определяющей, насколько ось пальца смещена относительно оси поршня, а также от того, какой у шатуна максимальный угол наклона. В итоге, если применяются «кованые» поршни со смещенным пальцем, они будут меньше изнашиваться, чем поршни стандартные.
Скорость движения поршня увеличивается, если применяется более короткий шатун. Это тоже увеличивает трение и влияет на износ. Если угол поворота коленвала от «верхней мертвой точки» — около 80 градусов, это обеспечивает максимальную скорость поршня (для двигателя с коленчатым валом 74,8 мм и шатуном 121 мм, при 5600 об/мин она равняется 22,92 м/с. Если шатун – 129 мм – 22,80 м/с.).
Ускорение поршня наиболее зависимо от длины шатуна. Если значения ускорения – большие, на малых оборотах они положительно влияют на наполнение цилиндров. Из-за лучшего наполнения улучшается «тяговитость» двигателя. Но на высоких оборотах на впускном клапане может возникнуть эффект запирания – из-за инерционности потока во впускной трубе. Т.е. над поршнем объем цилиндра будет возрастать быстрее, чем будет заполняться через клапанную щель, и на высоких оборотах это приведет к ухудшению наполнения и потери мощности. На малых оборотах при длинном шатуне происходит обратный выброс смеси, но явление запирания на высоких оборотах не проявляется.
Как известно, ВАЗ комплектует двигатели шатуном 121 мм, что 83-му двигателю обеспечивает соотношение R/S = 1,7, и это вполне приемлемо. Но если в процессе доработки двигателя вы используете коленвал с большим радиусом кривошипа, стандартный шатун не сможет обеспечить приличное соотношение R/S (см. тaбл.). Неудивительно, что на рынке нестандартных и спортивных запасных частей можно приобрести более длинные шатуны – 129 и 132 мм. Правда, цена «кусается» — от $79-200 за комплект. Стоит помнить и о том, что у поршня «экстра ходы» будут компенсироваться за счет уменьшения компрессионной высоты – т.е. за счет смещения поршневого пальца вверх. Поскольку компрессионная высота имеет определенные пределы по уменьшению, вам придется заменить блок цилиндров более высоким, а это обойдется в кругленькую сумму. Но все эти действия необходимы, чтобы увеличить значение соотношения R/S.
Как правильно форсировать двигатель по объему Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара (Lada Samara)
Существует несколько возможных вариантов по увеличению объема двигателя ВАЗ-21083 (и его производных – ВАЗ 2111, 2112, так как все они используют практически одинаковые блоки цилиндров, за исключением применения масляных форсунок в 16-ти клапанных моторах ВАЗ-2112):
- Первый (более «народный» – т.к. дешевый) – расточка блока цилиндров под больший диаметр поршня. Затратная часть – работы по расточке блока, стоимость комплекта поршней и колец большего диаметра.
- Второй способ (более дорогой) – замена штатного коленчатого вала на другой, имеющий больший радиус кривошипа – больше ход поршня – больше объём . Затратная часть – коленчатый вал (диаметр кривошипа от 74,8 мм до 80 мм), комплект специальных поршней под данный коленчатый вал (т.к. блок цилиндров имеет определенную конечную высоту), поршневые кольца, ну и работы по расточке блока под заданный комплект поршней.
На удивление, рост рабочего объема поршневого двигателя лада 2109 не всегда самый выгодный способ форсировки – иногда, в зависимости от того, что вы хотите получить от мотора, выгоднее доработать головку блока цилиндров с установкой подходящего распределительного вала и после этих операций «снять» большую мощность с вашего силового агрегата.
Естественно, чтобы возможности распределительного вала раскрылись в полную силу, необходима доработка ГБЦ ( головка блока цилиндров) – зачастую довольно серьезная – вплоть до перепрессовки седел и установку клапанов бОльшего диаметра (на 8-ми клапанные моторы хорошо подходят клапаны от BMW , а на 16-ти клапанные – от различных VW и Opel ). Кроме того, нельзя забывать про впускные и выпускные каналы, по которым топливно-воздушная смесь поступает в цилиндры, а отработанные газы «вырываются» с большой скоростью – их необходимо дорабатывать, увеличивая до определенных пределов их сечение, производя внутреннюю полировку и изменяя их профиль.
Кроме ГБЦ, достаточно большое влияние на характер мотора оказывает содержимое и «геометрия» блока цилиндров лада 21099. Мы не будем обсуждать разные типы поршней и их форму, весовые характеристики коленчатых валов, хотя бесспорно они вносят определенный вклад в характер будущего мотора.
Существует такое понятие, как отношение длины шатуна к ходу поршня, эта характеристика и сам диаметр кривошипа коленчатого вала (ход поршня) существенно влияют на «дыхание» мотора: ведь по своей сути, ДВС – это насос, который прокачивает через себя определенный объем смеси воздуха с топливом за определенный промежуток времени.
В данной статье мы рассмотрим влияние соотношения длинны шатуна и диаметра кривошипа коленчатого вала на «характер» мотора двигателей семейства ВАЗ 2108. В англоязычной литературе это соотношение именуется R / S – rod to stroke ratio , и ему уделяется достаточно серьезное внимание при доработке моторов ваз 2109. Многие источники считают, что «золотой серединой» является величина R / S , равная 1,75.
В Интернете вы сами можете при желании найти достаточно много выкладок и расчетов по геометрии моторов Honda . Отчасти все они будут справедливы и для моторов ВАЗ, так как в обоих случаях речь идет о двигателях относительно небольшого рабочего объема (моторы Honda серий В16А — В20В с объемом соответственно от 1,6 до 2,0 литров, что вполне соотносится с литражом моторов ВАЗ 21083 (2112), получаемым при форсировании путем увеличения рабочего объема). Вот для примера геометрия легендарного мотора В16А (объем 1587 см. куб., мощность 160 л.с.; это первый «гражданский» мотор, имеющий удельную мощность 100 лс/литр):
Длина шатуна: 134 мм
Ход поршня: 77 мм
Соотношение R / S : 1,74:1 (что как видим практически близко к «золотой середине»)
Посмотрим какая обстановка с отечественными двигателями (берем только ВАЗ 8-го семейства, т.к. другие не столь актуальны)
21081 – объём 1099 куб. см
— ход 60,6 мм
— диаметр поршня 76 мм
— длина шатуна 121 мм
— R/S = 1,996
2108 — объём 1288 куб. см
— ход 71 мм
— диаметр поршня 76 мм
— длина шатуна 121 мм
— R/S = 1,7
21083 — объём 1499 куб. см.
— ход 71 мм
— диаметр поршня 82 мм
— длина шатуна 121 мм
— R/S = 1,7
21084 — объём 1580 куб см.
— ход 74,8 мм
— диаметр поршня 82 мм
— длина шатуна 121 мм
— R/S = 1,61
Нестандартные конфигурации двигателя 21083 (табл. 1) :
Шатун 132 мм могут устанавливаться в стандартный блок цилиндров ВАЗ 21083 только при использовании 2-х колечных поршней.
Эффект большого R/S:
ЗА: Позволяет поршню дольше находиться в ВМТ (верхняя мёртвая точка), что обеспечивает лучшее горение топливной смеси, т.е. более полное сгорание топливной смеси, более высокое давление на поршень после прохождения ВМТ, более высокая температура в камере сгорания. В результате хороший момент на средних и высоких оборотах. Длинный шатун уменьшает трение пары «поршень-цилиндр», а это особенно важно при рабочем ходе поршня.
ПРОТИВ: Мотор, собранный с достаточно большим значением R / S не обеспечивает хорошее наполнение цилиндров на низких и средних частотах вращения КВ, из-за снижения скорости воздушного потока (из-за уменьшения скорости движения поршня после ВМТ, в момент открытия впускного клапана). Большая вероятность появления детонации из-за высокой температуры в камере сгорания и длительного времени нахождения поршня в ВМТ.
Эффект малого R / S :
ЗА: Обеспечивает очень хорошую скорость наполнения цилиндров на низких и средних частотах вращения КВ, так как скорость движения поршня от ВМТ больше, разряжение нарастает быстрее, что улучшает наполнение цилиндров, более высокая скорость движения топливовоздушной смеси делает смесь более гомогенной (однородной) что способствует лучшему сгоранию. Преимущества: более низкие требования к доработке и диаметрам каналов ГБЦ, чем на моторе с высоким соотношением R / S.
ПРОТИВ: Малая величина RS означает, больший угол наклона шатуна. Это значит, что большая сила будет толкать поршень в горизонтальной плоскости. Для мотора это означает следующее:
Большая нагрузка на шатун ваз 21099 (особенно на центр шатуна), что делает разрушение шатуна более вероятным. Разрушение шатуна само по себе мало вероятно, кроме случаев обрыва, при заклинивании и гидроударе, как правило, шатун рвется у верхней или
нижней головки под углом приблизительно 45 градусов к оси шатуна.
Увеличение нагрузки на стенки блока цилиндров, большая нагрузка на поршни и кольца, увеличение рабочей температуры вследствие повышенного трения, как результат, более быстрый износ стенок цилиндра, колец, и ухудшении условий смазки. Износ этого участка зависит от величины смещения оси пальца отн. оси поршня и от значения максимального угла наклона шатуна, т.е. при применении «кованных» поршней со смещенным пальцем, износ будет меньше чем при применении стандартных поршей.
Более короткий шатун также увеличивает скорость движения поршня, что влияет на износ и увеличение трения. Максимальная скорость поршня приходится на угол около 80 градусов поворота коленчатого вала от ВМТ, для мотора с коленвалом 74,8 мм при 5600 оборотов в минуту она равна 22,92 м/с при шатуне 121 мм., и 22,80м/с., при шатуне 129 мм.
Наиболее весомым является зависимость ускорения поршня от длины шатуна. Большие значения ускорения положительно влияют на наполнение цилиндров на малых оборотах, что ведет к «тяговитости» двигателя в следствии лучшего наполнения. Но на высоких оборотах из-за инерционности потока во впускной трубе происходит эффект запирания на впускном клапане (т.е объем цилиндра над поршнем растет быстрее, чем может заполняться через клапанную щель, что ведет к ухудшению наполнения и мощностных характеристик на высоких оборотах). В случае длинного шатуна на малых оборотах происходит обратный выброс смеси, но на высоких нет явления запирания.
По вполне понятным причинам, АВТОВАЗ комплектует свои моторы шатуном 121мм (он обеспечивает 83-му мотору R/S = 1,7, что вполне удовлетворительно). Но для «тюнингаторов», использующих КВ с большим радиусом кривошипа, шатун 121 мм обеспечивает не очень хорошее отношение R/S (см. табл. 1), поэтому на рынке «нестандартных», а-ля «спортивных» запчастей существуют и продаются шатуны с большей длинной – 129, 132 мм, цена их правда не столь привлекательна, она колеблется от 70 до 200 долларов за комплект. Еще не стоит забывать, что «экстра ходы» поршня компенсируются уменьшением компрессионной высоты поршня (смещением поршневого пальца вверх) или увеличением высоты блока цилиндров. Т.к. компрессионную высоту можно уменьшать до определенного предела, то следующим шагом будет замена блока цилиндров лада 2108 на более высокий, что повлечет за собой немалые расходы финансовых средств. Все эти действия направлены для того, чтобы увеличить значение R/S.
Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115
Особенности устройства

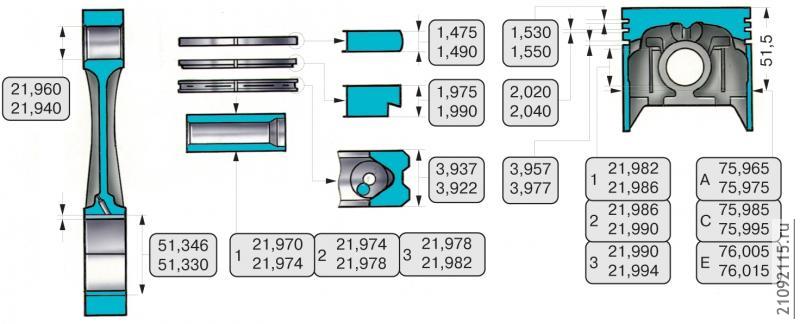

Рис. 2.38. Основные размеры шатунно-поршневой группы
Основные размеры шатунно-поршневой группы даны на рис. 2.38.

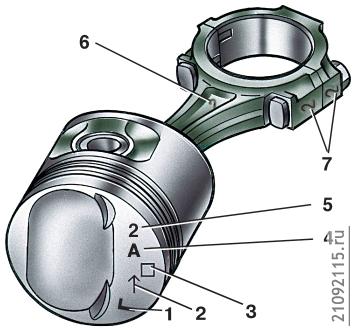

Рис. 2.39. Маркировка поршня и шатуна: 1 – группа поршня по массе; 2 – стрелка для ориентирования поршня в цилиндре; 3 – ремонтный размер; 4 – класс поршня; 5 – класс отверстия для поршневого пальца; 6 – отверстие для выхода масла; 7 – номер цилиндра
По диаметру отверстия под поршневой палец поршни подразделяются на три класса (1, 2, 3) через 0,004 мм. Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня (рис. 2.39).
По массе поршни сортируются на три группы: нормальную, увеличенную на 5 г и уменьшенную на 5 г. Этим группам соответствует маркировка на днище поршня: «Г», «+» и «–». На двигателе все поршни должны быть одной группы по массе.
Поршни ремонтных размеров изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром. Увеличению на 0,4 мм соответствует маркировка в виде треугольника, а увеличению на 0,8 мм — в виде квадрата.
Стрелка на днище поршня показывает, как правильно ориентировать поршень при его установке в цилиндр. Она должна быть направлена в сторону привода распределительного вала.
Поршневой палец — стальной трубчатого сечения, запрессован в верхнюю головку шатуна и свободно вращается в бобышках поршня. По наружному диаметру пальцы подразделяются на три класса через 0,004 мм. Класс маркируется краской на торце пальца: синяя метка — первый, зеленая — второй, а красная — третий класс.
Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо — с хромированной бочкообразной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа. Маслосъемное кольцо — с хромированными рабочими кромками и с разжимной витой пружиной.
На кольцах ремонтных размеров ставится цифровая маркировка «40» или «80», что соответствует увеличению наружного диаметра на 0,4 или 0,8 мм.
Шатун — стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер цилиндра, в который они устанавливаются (см. рис. 2.39).
Основные размеры Шатунно-поршневой группы ВАЗ
Основные размеры Шатунно-поршневой группы ВАЗ
Основные размеры шатуна
Размеры поршневых колец
Основные размеры поршня
Поршень — алюминиевый литой. По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01 мм. Наружная поверхность поршня имеет сложную форму. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.
Маркировка поршня:
1 – стрелка для ориентирования поршня в цилиндре; 2 – ремонтный размер; 3 – класс поршня; 4 – класс отверстия для поршневого пальца
По диаметру отверстия под поршневой палец поршни подразделяются на три класса (1, 2, 3) через 0,004 мм. Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня .
По массе поршни сортируются на три группы: нормальную, увеличенную и уменьшенную на 5 г. Этим группам соответствует маркировка на днище поршня: «Г», «+» и «–». На двигателе все поршни должны быть одной группы по массе.
Поршни ремонтных размеров изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром. Увеличению на 0,4 мм соответствует маркировка в виде треугольника, а увеличению на 0,8 мм — в виде квадрата.
Стрелка на днище поршня показывает, как правильно ориентировать поршень при его установке в цилиндр. Она должна быть направлена в сторону привода распределительного вала.
Поршневой палец — стальной полый, плавающего типа, свободно вращается в бобышках поршня и втулке шатуна. В отверстии поршня палец фиксируется двумя стопорными кольцами. По наружному диаметру пальцы подразделяются на три класса через 0,004 мм. Класс маркируется краской на торце пальца: синяя метка — первый, зеленая — второй, а красная — третий класс.
Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо — с хромированной бочкообразной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа. Маслосъемное кольцо — с хромированными рабочими кромками и с разжимной витой пружиной.
На кольцах ремонтных размеров ставится цифровая маркировка «40» или «80», что соответствует увеличению наружного диаметра на 0,4 или 0,8 мм.
Маркировка шатуна:
1 – класс шатуна по массе и по отверстию в верхней головке; 2 – номер цилиндра
Шатун — стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер 2 цилиндра, в который они устанавливаются.
В верхнюю головку шатуна запрессована сталебронзовая втулка. По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм. Номер класса 1 клеймится на крышке шатуна.
По массе верхней и нижней головок шатуны подразделяются на классы, маркируемые либо буквой, либо краской на крышке шатуна. На двигатель должны устанавливаться шатуны одного класса по массе.
Места, на которых допускается удалять металл, при подгонке массы верхней и нижней головок шатуна
Подгонять массу шатунов можно удалением металла с бобышек на верхней головке и на крышке до минимальных размеров 33 и 32 мм . После удаления металла с крышки шатуна на ней необходимо клеймить классы шатуна по отверстию под поршневой палец и по массе.
Классы шатунов по массе верхней и нижней головок
Ваз 2108 -99
ВАЗ 2109-08 шатунно поршневая группа маркировка сборка
Поршень с шатуном. Разборка, дефектовка и сборка
Поршень с шатуном:
1 — гайка шатунного болта
2 — шатунные вкладыши
3 — шатун
4 — поршневой палец
5 — канавка наружнего компрессионного кольца
6 — канавка нижнего компрессионного кольца
7 — канавка маслосъемного кольца
8 — поршень
9 — шатунный болт
10 — крышка шатуна
Для комфорта подбора поршней по цилиндрам цилиндры и поршни в зависимости от диаметра делятся на пять размерных групп: A, B, C, D, E.
В качестве запасных звеньев поставляются поршни номинального размера трех классов: A, C, E и двух ремонтных размеров. Первый ремонтный величина увеличен на 0,4 мм, второй – на 0,8 мм.
По массе поршни делятся на три группы: нормальную, увеличенную на 5 г и уменьшенную на 5 г. На двигателе обязаны ставиться поршни единственной группы.
Для поршней ремонтных размеров поставляются в качестве запасных звеньев кольца ремонтных размеров, увеличенные на 0,4 мм и на 0,8 мм. На кольцах первого ремонтного размера выбита количество “40”, а второго – “80”.
Номинальные размеры цилиндров и поршней
Размерная группа
Макет двигателя Ваз-2108
Макет двигателя Ваз-21083
Диаметр цилиндра, мм
Диаметр поршня, мм
Диаметр цилиндра, мм
Диаметр поршня, мм
A
76,00-76,01
75,965-75,975
82,00-82,01
81,965-81,975
B
76,01-76,02
75,975-75,985
82,01-82,02
81,975-81,985
C
76,02-76,03
75,985-75,995
82,02-82,03
81,985-81,995
D
76,03-76,04
75,995-76,005
82,03-82,04
81,995-82,005
E
76,04-76,05
76,005-76,015
82,04-82,05
82,005-82,015
Для подбора поршней к цилиндрам вычислите промежуток между ними. Промежуток определяется как избыток между замеренными диаметрами поршня и цилиндра. Номинальный промежуток равен 0,025-0,045 мм, предельно допустимый – 0,15 мм. Если промежуток не преувеличивает 0,15 мм, можно выбрать поршни из последующих классов, чтобы промежуток был как можно ближе к номинальному. Если промежуток преувеличивает 0,15 мм, расточите цилиндры под следующий ремонтный величина и поставьте поршни соответствующего ремонтного размера.
Замечание 1
Промежуток между кольцами и канавками поршня, мм
Номинальный:
верхнее компрессионное кольцо
0,04-0,075
нижнее компрессионное кольцо
0,03-0,065
маслосъемное кольцо
0,02-0,055
Предельно допустимый промежуток для всех колец
0,15,
Замечание 2
Промежуток в замках поршневых колец, мм:
Предельно допустимый
1,0
Поршневые пальцы разбиты по диаметру на три класса (1-й, 2-й, 3-й) через 0,004 мм. Разряд пальца маркируется на его торце краской.
Размерные классы поршневых пальцев и поршней
Разряд
Диаметр пальца, мм
Диаметр отверстия в поршне, мм
Маркировка
пальца
поршня
1
21,970-21,974
21,982-21,986
Синий
1
2
21,974-21,978
21,986-21,990
Молодой
2
3
21,978-21,982
21,990-21,994
Красный
3
Поршень на шатун устанавливается так, чтобы стрелка на дно поршня была направлена в противоположную сторону от номера детали, отлитого на шатуне. Если на нижней головке шатуна есть проем для выхода масла, стрелка на поршне обязана быть направлена в сторону этого отверстия.
Порядок Осуществления
1. Рекомендуем снимать поршневые кольца особенным съемником. Если его нет, аккуратно раздвиньте замок кольца и демонтируйте кольцо с поршня. Аналогичным образом демонтируйте остальные кольца. 2. С помощью особой оправки выпрессуйте палец из шатуна. 3. Исследуйте поршни. Если на них есть задиры, последствия прогара, глубокие царапины – подмените поршни.
4. Для определения зазора проверьте диаметр цилиндра (см. подраздел 11.8.. и диаметр поршня, который измеряют микрометром в плоскости, перпендикулярной оси поршневого пальца, на расстоянии 51,5 мм от днища поршня. 5. Проверьте щупом промежуток между кольцами и канавками на поршне в нескольких местах по периметру. Если промежуток преувеличивает предельно допустимый (см. замечание 1), подмените поршни с кольцами. 6. Введите поршневое кольцо в особую оправку и проверьте промежуток в замке. Взамен оправки можно вставить кольцо в цилиндр и продвинуть его поршнем, чтобы кольцо встало без перекосов. Если промежуток преувеличивает предельно допустимый, подмените кольцо (см. замечание 2). Если промежуток меньше 0,25 мм, аккуратно спилите надфилем концы кольца.
7. Измерьте посадку поршневого пальца в поршне. Для этого смажьте поршневой палец моторным маслом и введите его в поршень. Палец обязан зaходить в поршень свободно от нажатия внушительным пальцем руки.
8. Переверните поршень так, чтобы палец встал вертикально, при этом он не обязан выпадать из поршня под влиянием собственного веса. Если палец выпадает из поршня, возьмите палец следующего класса. Если из поршня выпадает палец третьего класса, подмените поршень и палец.
9. Исследуйте шатунные вкладыши. Если на них имеются трещины, задиры, выкрашивание – подмените вкладыши.
10. Исследуйте шатуны с крышками. Подмените погнутые шатуны.
11. Насадите поршневой палец 2 на валик 1 приспособления для установки поршневого пальца с надетым на него дистанционным кольцом 5. Далее оденьте направляющую втулку 3 и зафиксируйте ее винтом 4, не затягивая винт. Размеры дистанционного кольца: внешний диаметр 22 мм, внутренний – 15 мм, толщина – 4 мм.
12. Нагрейте верхнюю головку шатуна до 240 °с в печи в ход 15 минут. Зажмите шатун в тисках, поставьте на него поршень (см. примечание), чтобы отверстия под палец совпали, и введите до ограничения инструмент с пальцем в отверстия поршня и шатуна. Для правильной установки пальца поршень обязан прижиматься бобышкой к верхней головке шатуна в направлении запрессовки.
13. Дальше охлаждения шатуна смажьте поршневой палец через проем в бабышках поршня.
Предостережение
Шатуны обрабатываются вместе с крышками, следовательно их нельзя разукоплектовывать.
Если при монтировании шатунно-поршневой группы монтируются новые детали, подберите поршни к цилиндрам по классу, группе и по массе. Поршневые пальцы и поршни также надо выбрать по классу.
Сборку поршня с шатуном надо причинять как можно быстрее, так как шатун оперативно охлаждается. Дальше охлаждения шатуна изменить позиция пальца cтaнет невозможно.
Обозначение ремонтного размера:
1-й ремонтный – треугольник,
2-й ремонтный – квадрат.
Обозначение группы по массе:
нормальная – “г”,
увеличенная на 5 грамм – “ ”,
уменьшенная на 5 грамм – “-”.
14. Смажьте моторным маслом поршневые кольца и канавки на поршне. Насадите съемником или вручную поршневые кольца сообразно соориентировав их. Измерьте легкость движения колец в канавках.
15. Если на кольце нанесена надпись “верх”, “top” или “ваз”, поставьте кольцо надписью вверх, к днищу поршня. 16. На нижнем копрессионном кольце распологается проточка. Кольцо должно ставиться проточкой вниз. Перед монтажом маслосъемного кольца проверните пружинный расширитель так, чтобы его замок находился с противоположной стороны от замка кольца.
17. Проверните поршневые кольца так, чтобы их замки располагались под углом 120° друг к другу..
18. Введите вкладыш в нижнюю головку шатуна, при этом фиксирующий выступ на вкладыше обязан войти в углубление головки шатуна.
19. Введите вкладыш в крышку шатуна так, чтобы фиксирующий выступ на вкладыше вошел в углубление крышки шатуна.
Размеры шатуна ваз 2108
Разборка и сборка поршня с шатуном Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара
Поршень с шатуном:
Для удобства подбора поршней по цилиндрам цилиндры и поршни в зависимости от диаметра делятся на пять размерных групп: A, B, C, D, E.
В качестве запасных частей поставляются поршни номинального размера трех классов: A, C, E и двух ремонтных размеров. Первый ремонтный размер увеличен на 0,4 мм, второй – на 0,8 мм.
По массе поршни делятся на три группы: нормальную, увеличенную на 5 г и уменьшенную на 5 г. На двигателе должны устанавливаться поршни одной группы лада спутник.
Для поршней ремонтных размеров поставляются в качестве запасных частей кольца ремонтных размеров, увеличенные на 0,4 мм и на 0,8 мм. На кольцах первого ремонтного размера выбита цифра “40”, а второго – “80”.
Номинальные размеры цилиндров и поршней
Модель двигателя ВАЗ-2108
Модель двигателя ВАЗ-21083
Диаметр цилиндра, мм
Диаметр поршня, мм
Диаметр цилиндра, мм
Диаметр поршня, мм
Для подбора поршней к цилиндрам вычислите зазор между ними. Зазор определяется как разность между замеренными диаметрами поршня и цилиндра ваз 2108, ваз 2109, ваз 21099. Номинальный зазор равен 0,025-0,045 мм, предельно допустимый – 0,15 мм. Если зазор не превышает 0,15 мм, можно подобрать поршни из последующих классов, чтобы зазор был как можно ближе к номинальному. Если зазор превышает 0,15 мм, расточите цилиндры под следующий ремонтный размер и установите поршни соответствующего ремонтного размера.
 |  |  |
| 1. Рекомендуем снимать поршневые кольца специальным съемником. Если его нет, аккуратно раздвиньте замок кольца и снимите кольцо с поршня. Аналогичным образом снимите остальные кольца. | 2. С помощью специальной оправки выпрессуйте палец из шатуна. | 3. Осмотрите поршни. Если на них есть задиры, следы прогара, глубокие царапины – замените поршни. |
 |  |  |
| 4. Для определения зазора измерьте диаметр цилиндра и диаметр поршня, который измеряют микрометром в плоскости, перпендикулярной оси поршневого пальца, на расстоянии 51,5 мм от днища поршня. | 5. Измерьте щупом зазор между кольцами и канавками на поршне в нескольких местах по периметру. Если зазор превышают предельно допустимый (см. примечание 1), замените поршни лада самара с кольцами. | 6. Вставьте поршневое кольцо в специальную оправку и измерьте зазор в замке. Вместо оправки можно вставить кольцо в цилиндр и продвинуть его поршнем, чтобы кольцо встало без перекосов. Если зазор превышает предельно допустимый, замените кольцо (см. примечание 2). Если зазор меньше 0,25 мм, осторожно спилите надфилем концы кольца. |
Зазор между кольцами и канавками поршня, мм
Расчет объёма двигателей ваз, подбор коленвала
Шатун двигателя – Connecting Rod – Conrod
| Длина шатуна | Диаметр шейки | Поршневой палец | Тип посадки пальца | название |
| 121 | 47,8 | 22 | запрессовка * | 2108 “стандарт” |
| 121 | 47,8 | 22 | плавающий | 2110-12 “стандарт” |
| 126,4 | 47,8 | 22 | плавающий | 2110 tuning |
| 129 | 41,5 | 19 | плавающий | 21128 “стандарт” – вкладыши оригинальные 21128 |
| 129 | 47,8 | 22 | запрессовка | 2101 tuning |
| 129,2 | 47,8 | 22 | плавающий | 2110 tuning |
| 129,2 | 47,8 | 20 | плавающий | 2110 tuning |
| 131 | 47,8 | 19 | плавающий | 2110 tuning |
| 133 | 47,8 | 19 | плавающий | 2110 tuning (СТИ 217.02) |
| 133 | 47,8 | 19 | плавающий | 2110 tuning (СТИ 216.55, Н-образный) |
| 135,1 | 47,8 | 19 | плавающий | 2110 tuning (СТИ 216.50, Н-образный) |
| 136 | 47,8 | 22 | запрессовка | 2101 “стандарт”, до 1982 выпускались с масляной форсуной |
| 136 | 47,8 | 22 | плавающий | 21213 “стандарт” |
Коленчатые валы – Crankshafts – Cranks
| Ход поршня | радиус кривошипа | Название коленвала |
| 66 | 33 | 66 * 2101 “стандарт” |
| 80 | 40 | 80 * 2103 “стандарт” |
| 80 | 40 | 80 * 21213 “стандарт” – полнопротивовесное |
| 84 | 42 | 86 * tuning |
| 86 | 43 | 86 * tuning |
| 88 | 44 | 88 * tuning |
| 90 | 45 | 90 * tuning (шатунная шейка 43мм) |
| 60,6 | 30,3 | 60,6 * 2108 “стандарт” |
| 71 | 35,5 | * 21083-12 f”стандарт” |
| 74,8 | 37,4 | * tuning |
| 74,8 | 37,4 | 74,8 * tuning (СТИ 116.50, полнопротивовесное) |
| 75,6 | 37,8 | 11183 “стандарт” |
| 78 | 39 | 78 * tuning |
| 79 | 39,5 | 79 * tuning |
| 80 | 40 | 80 * tuning |
| 80 | 40 | 80 * tuning (СТИ 218.00) |
| 83 | 41,5 | 83 * tuning (СТИ, под заказ) |
| 84 | 42 | 84 * tuning (СТИ, под заказ) |
| 84 | 42 | 84 * 21128 factory stock (СТИ 218.00, под шатуны 21128 и вкладыши 21128) |
| 86 | 43 | 86 * tuning |
| 88 | 44 | 88 * tuning (шатунная шейка 45мм) |
Блоки цилиндров – Cylinder Block
Высота блока это расстояние между геометрическим центром коленчатого вала и верхней плоскостью блока цилиндров.
| Высота мм. | диаметр цил | Название |
| 207,1 | 76 | Блок 2101 диаметр цилиндра 76мм |
| 207,1 | 79 | Блок 21011 диаметр цилиндра 79мм |
| 215,9 | 76 | Блок 2103 диаметр цилиндра 76мм |
| 215,9 | 79 | Блок 2106 диаметр цилиндра 79мм |
| 214,58 | 82 | Блок цилиндров 21213 |
| 194,8 | 76 | Блок 2108 диаметр цилиндра 76мм |
| 194,8 | 82 | Блок 21083 диаметр цилиндра 82мм |
| 194,8 | 82 | Блок 2112 диаметр цилиндра 82мм |
| 197,1 | 82 | Блок 21124 диаметр цилиндра 82мм |
| 197,1 | 82 | Блок цилиндров 2108-2112 Калина (+2,3мм) |
| 198,3 | 82 | Блок цилиндров 2108-2112 (+3,5мм) |
| 199,3 | 82 | Блок цилиндров 2108-2112 (+4,5мм) |
| 199,5 | 82 | Блок цилиндров 2108-2112 (+4,7мм) |
Классика варианты комплектации
недоход поршня ваз 1.6 мм -расстояние между поршнем в верхней мёртвой точкой и плоскостью блока цилиндров.
Объём камеры сгорания ВАЗ классика – 33.2 мм.кв.
Размеры шатуна ваз 2108
Этот товар выбрали 6 покупателей
Длина шатуна стандартная – 121 мм.
Примерный вес каждого шатуна – 600 г.
Вес штатного шатуна – 701 г.
Облегченные шатуны применяются для снижения инерционных масс.
Облегченные шатуны ВАЗ 2110 «ФОР-МАШ» позволяют добиться от мотора более высоких оборотов на продолжительное время. Облегчение шатунов повышает крутящий момент ДВС, уменьшает механические потери, уменьшает расхода топлива, увеличивает динамику разгона автомобиля. Облегчение шатуна, особенно верхней головки, уменьшает боковое давление на поршень. Шатуны балансируются на специальном приспособлении, позволяющем развесить шатуны так, чтобы центр масс у всех находился в одной точке. Снято остаточное напряжение шатуна на таур-ножке, что обеспечивает его надежность.
Каждый комплект развесован.
Вес, кг: 2.4 Размеры, см: 21 х 15 х 10 Объем, м3: 0.00315
Варианты доставки товара
Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице “Доставка и оплата”.
Посылка Почтой России
Доступные способы оплаты:
- Наложенный платеж (оплата при получении)
- С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
- Яндекс.Деньги
- QIWI
- ROBOKASSA
Отправка по всей России. Срок доставки – от 5 до 12 дней.
Посылка Почтой России 1 класс
Доступные способы оплаты:
- Наложенный платеж (оплата при получении)
- С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
- Яндекс.Деньги
- QIWI
- ROBOKASSA
Отправка по всей России. Срок доставки – от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг
Экспресс-посылка EMS
Доступные способы оплаты:
- Наложенный платеж (оплата при получении)
- С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
- Яндекс.Деньги
- QIWI
- ROBOKASSA
Отправка по всей России. Срок доставки – от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.
Транспортные компании
Доступные способы оплаты:
- С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
- Яндекс.Деньги
- QIWI
- ROBOKASSA
Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки – от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.
Курьерская доставка по г. Тольятти
Доступные способы оплаты:
- Наличными при получении
- С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
- Яндекс.Деньги
- QIWI
- ROBOKASSA
Срок доставки от 1 до 12 часов.
Самовывоз с нашего склада
Доступные способы оплаты:
- Наличными при получении
- Кредит, рассрочка
- С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
- Яндекс.Деньги
- QIWI
- ROBOKASSA
Время забора должно совпадать с режимом работы магазина.
Диаметр поршневого пальца ваз 2101
Как понять, что пришло время менять поршневые кольца
Когда значительно выросло потребление масла автомобилем, в цилиндрах упала компрессия. Прежде чем стремительно спешить в гараж нужно замерить компрессию, сначала на сухих цилиндрах и затем заливаем крышку от бутылочки масла и замеряем снова и сравниваем полученные результаты. Если показатели сухих цилиндров ниже, поршневые кольца подлежат замене.
Если нет, то кольца не при чем, и стоит обратить внимание на колпачки, клапана. Также при использовании низкосортного масла поршневые кольца могут залечь. Это явление встречается обычно у машин, чьи двигатели давно не эксплуатировались, либо эксплуатировались на совсем короткие расстояния.
Раскоксовать кольца можно следующим образом: выкрутить свечи и залить керосин в цилиндры на ночь это спасет от разрыхления нагара.
Размеры и маркировка поршневых колец Ваз 2109 – 2115
Основные размеры шатунно-поршневой группы я дам вам сейчас ниже на рисунке
Поршень — алюминиевый литой. По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01 мм. Наружная поверхность поршня имеет сложную форму. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.
Основные размеры шатуна Ваз 2109 – 2115
По диаметру отверстия под поршневой палец поршни подразделяются на три класса (1, 2, 3) через 0,004 мм.
Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня (рис. 4).
Поршень — алюминиевый литой. По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01 мм. Наружная поверхность поршня имеет сложную форму. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.
Размеры поршневых колец Ваз 2109 – 2115
По диаметру отверстия под поршневой палец поршни подразделяются на три класса (1, 2, 3) через 0,004 мм.
Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня.
Маркировка поршня Ваз 2109 – 2115
шатунно-поршневая группа автомобили ВАЗ 21083, ВАЗ 21093
Диаметр поршней различных классов, замеренный в плоскости, перпендикулярной оси пальца на расстоянии 55 мм от днища поршня, мм: класс A…………………………..81,965-81,975 класс B…………………………..81,975-81,985 класс C…………………………..81,985-81,995 класс D…………………………..81,995-82,005 класс E…………………………..82,005-82,015 По диаметру отверстия под поршневой палец поршни сортируются на три класса через 0,004 мм, как и на других двигателях ВАЗ. Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня (рис. 11.10). При изготовлении строго выдерживается масса поршней. Поэтому при сборке двигателя подбирать поршни одной группы по массе не требуется. На днищах ремонтных поршней ставится маркировка в виде треугольника или квадрата. Треугольник соответствует увеличению наружного диаметра на 0,4 мм, а квадрат — на 0,8 мм. Стрелка на днище поршня показывает, как правильно ориентировать поршень при его установке в цилиндр. Она должна быть направлена в сторону привода распределительного вала. Поршневой палец плавающего типа, т.е. свободно вращается в бобышках поршня и втулке шатуна. Палец фиксируется в поршне двумя стальными стопорными кольцами. Рис. 11.10. Маркировка поршня и шатуна: 1 — стрелка для ориентирования поршня в цилиндре; 2 — ремонтный размер; 3 — класс поршня; 4 — класс отверстия для поршневого пальца; 5 — классы шатуна по массе и по отверстию верхней головки; 6 — номер цилиндра
ПРИМЕЧАНИЕ На части выпускаемых автомобилей ВАЗ возможна установка шатунно-поршневой группы от двигателя 21083, т.е. с пальцем, запрессованным в шатун.
В верхнюю головку шатуна запрессована сталебронзовая втулка. По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм (так же, как и поршни). Номер 5 класса клеймится на крышке шатуна. По массе верхней и нижней головок шатуны подразделяются на классы (см. табл. 4.3 «Класс шатуна по массе верхней и нижней головки»), маркируемые либо буквой, либо краской на крышке шатуна. На двигатель должны устанавливаться шатуны одного класса по массе. Подгонять массу шатунов можно удалением металла с бобышек на головках до минимальных размеров 33 и 32 мм (рис. 11.11). После удаления металла с крышки шатуна на ней необходимо клеймить классы шатуна по отверстию под поршневой палец и по массе. Шатунные болты запрессованы в шатун.
Рис. 11.11. Места, на которых допускается удалять металл при подгонке массы верхней и нижней головок шатуна
ПРЕДУПРЕЖДЕНИЕ При разборке шатунно-поршневой группы выпрессовывать болты из шатунов не допускается.
- Автор: admin
- Распечатать
Оцените статью: Поделитесь с друзьями!
Похожие записи:
шатунно-поршневая группа двигателя ваз 2110 | ваз 2111 | ваз 2112
разборка и сборка двигателя автомобили ВАЗ 21083, ВАЗ 21093
датчики автомобили ВАЗ 21083, ВАЗ 21093
Таблица номинальных размеров цилиндров и поршней
| Размерная группа | Модель двигателя Ваз 2109 – 21099 | Модель двигателя Ваз 2113 – 2115 | ||
| Диаметр цилиндра мм | Диаметр поршня мм | Диаметр цилиндра мм | Диаметр поршня мм | |
| A | 76,00 – 76,01 | 75,965 – 75,975 | 82,00 – 82,01 | 81,965 – 81,975 |
| B | 76,01 – 76,02 | 75,975 – 75,985 | 82,01 – 82,02 | 81,975 – 81,980 |
| C | 76,01 – 76,03 | 75,985 – 75,995 | 82,02 – 82,03 | 81,980 – 81,985 |
| D | 76,03 – 76,04 | 75,995 – 76,000 | 82,03 – 82,04 | 81,985 – 81,995 |
| E | 76,04 – 76,05 | 76,000 – 76,005 | 82,04 – 82,05 | 81,995 – 82,000 |
По массе поршни сортируются на три группы: нормальную, увеличенную и уменьшенную на 5 г. Этим группам соответствует маркировка на днище поршня: «Г», «+» и «—».
На двигателе все поршни должны быть одной группы по массе. Поршни ремонтных размеров изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром.
Увеличению на 0,4 мм соответствует маркировка в виде треугольника, а увеличению на 0,8 мм — в виде квадрата. Стрелка на днище поршня показывает, как правильно ориентировать поршень при его установке в цилиндр. Она должна быть направлена в сторону привода распределительного вала.
Маркировка шатуна: 1 – класс шатуна по массе и по отверстию в верхней головке. 2 – номер цилиндра
Поршневой палец — стальной полый, плавающего типа, свободно вращается в бобышках поршня и втулке шатуна. В отверстии поршня палец фиксируется двумя стопорными кольцами. По наружному диаметру пальцы подразделяются на три класса через 0,004 мм. Класс маркируется краской на торце пальца: синяя метка — первый, зеленая — второй, а красная — третий класс.
Места, на которых допускается удалять металл, при подгонке головок шатуна
Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо — с хромированной бочкообразной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа. Маслосъемное кольцо — с хромированными рабочими кромками и с разжимной витой пружиной. На кольцах ремонтных размеров ставится цифровая маркировка «40» или «80», что соответствует увеличению наружного диаметра на 0,4 или 0,8 мм.
Шатун — стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер 2 (рис. 5) цилиндра, в который они устанавливаются. В верхнюю головку шатуна запрессована сталебронзовая втулка.
По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм. Номер класса 1 клеймится на крышке шатуна. По массе верхней и нижней головок шатуны подразделяются на классы, маркируемые либо буквой, либо краской на крышке шатуна. На двигатель должны устанавливаться шатуны одного класса по массе.
