Рассухариватель клапанов

Рассухариватель клапанов – это инструмент, при помощи которого снимаются сухари крепления пружины клапана. Наличие этого инструмента просто необходимо при проведении ремонтных работ над головкой блока цилиндра двигателя, или при ее техническом обслуживании.

Что такое сухарь крепления пружины клапана?

Сухарь крепления пружины клапана — это маленькая деталь, которая состоит из двух одинаковых частей, если сложить эти части вместе, то получится конический цилиндр. На внутренней стороне сухарей сделаны крепления, при помощи которых сухарь крепится к стержню клапана. На стержне клапана обязательно присутствуют проточки, куда вставляются крепления сухаря.

Клапанная пружина всегда стоит в сжатом состоянии. Пытаясь разжаться, она толкает тарелку клапана вверх. Тарелка клапана обжимает сухарь вокруг стержня клапана. Сухарь, который держится за проточки на стержне клапана, не дает тарелке двигаться вверх и тем самым разжиматься клапанной пружине. Именно за счет этого клапан закрепляется в клапанном седле.

Без рассухаривателя

Без рассухаривателя клапанов сухари пытаются снять следующим образом. Берут трубу подходящего диаметра, устанавливают на тарелку крепления пружины и бьют по трубе молотком. При ударе тарелка сдвигается вниз, сжимает пружину и освобождает сухари, которые падают на поверхность тарелки. После этого пружина разжимается, и сухари разлетаются в разные стороны. Назвать данный метод съема сухарей кроме как варварским я не могу.

При использовании данного метода возможно повреждение клапана, пружины или тарелки пружины. Также возможна потеря сухарей. Я уже не говорю о том, что сухари могут упасть в масляные каналы двигателя, и тогда вам обеспечена полная разборка двигателя и поиски в нем сухаря.

Устройство и принцип действия рассухаривателя

Рассухариватель клапанов нужен для того, чтобы плавно сжать пружину клапана, удержать ее в сжатом положении, тем самым сдвинув тарелку крепления пружины вниз и освободив сухари. После извлечения сухарей, при помощи рассухаривателя нужно плавно разжать пружину, чтобы ничего не повредить. Все просто!

Рассухариватели клапанов имеют множество конструкций, вплоть до того, что для каждой серии двигателей Мерседес нужен свой рассухариватель. Но любой рассухариватель не может обойтись без следующих обязательных элементов:

Кольцевой упор для надавливания на тарелку клапана – чаще всего в виде трубки с большими пропилами в стенках, чтобы через них извлекать сухари;
Рама рассухаривателя – при помощи которой пружина клапана удерживается в сжатом положении;
Ручка или винт – которые создают усилие для сжатия пружины клапана.

Виды рассухаривателей и способы их применения

Рассухариватель струбцинного типа

Самый простой и надежный вид универсального рассухаривателя. Единственный и самый главный его недостаток – его применение возможно только на снятой головке блока цилиндров.

Представляет собой большую струбцину, с одной стороны которой расположен винт для упора в клапан, а с другой винт с кольцевым упором для надавливания на тарелку клапана.

Для использования этого рассухаривателя его нужно установить соосно на клапан и вращением винта с кольцевым упором сжать клапанную пружину. После этого аккуратно извлечь сухари при помощи маленького магнита. Все просто.

Внимание! Далее идет описание рассухаривателей, которые могут применяться без снятия головки блока цилиндров. В этом случае, обязательна подача сжатого воздуха в цилиндр, на котором проводится операция рассухаривания клапана. Без подачи сжатого воздуха клапан упадет в цилиндр и вам придется снимать головку блока цилиндров.

Рассухариватель рычажного типа

Еще один универсальный рассухариватель. Для его применения не требуется снятие головки блока цилиндров. К его недостаткам можно отнести – невозможность работы с некоторыми моторами из-за ограниченности регулировок.

Представляет собой рычаг, на конце которого закреплена пластина с вырезом. На некотором удалении от конца рычага устанавливается кольцевой упор. На другом конце рычага устанавливается ручка для удобства работы.

Для использования этого рассухаривателя нужно закрепить пластину к головке блока цилиндров при помощи подходящего болта. Установить кольцевой упор на тарелку клапана. Рукой надавить на ручку, второй рукой при помощи магнита аккуратно извлечь сухари.

Рассухариватель с зацепами за нижние витки пружины

Универсальный рассухариватель, который позволяет работать очень быстро.

Представляет собой сложное устройство с зацепами, которые закрепляются за нижние витки пружины. Между зацепами расположен кольцевой упор с винтом регулировки, который приводится в движение ручкой, расположенной в верхней части устройства.

Для его использования необходимо закрепить зацепы за нижние витки пружины. При помощи винта регулировки создать небольшой преднатяг на клапанной тарелке. Рукой надавить на ручку рассухаривателя, второй рукой аккуратно извлечь сухари при помощи магнита.

Рассухариватель для двигателей с центральным расположением свечных колодцев

Данный тип рассухаривателей идеален для двигателей с центральным расположением свечных колодцев. В большинстве своем такие двигатели применяются на автомобилях BMW. К недостаткам рассухаривателя можно отнести его высокую цену и ограниченность применения.

Представляет собой толстую направляющую, которая вкручивается в свечной колодец. Направляющая имеет штуцер для подключения шланга подачи сжатого воздуха в цилиндр. На направляющей закрепляется коромысло, на котором крепится болт с нажимным кольцом.

Для его использования необходимо вкрутить направляющую в свечной колодец. Отрегулировать коромысло и болт с нажимным кольцом, чтобы кольцо располагалось над клапанной тарелкой. При помощи болта задать небольшой преднатяг на клапанной пружине. Подать сжатый воздух в цилиндр и рассухарить клапан. Просто и эффективно.

Топ 5 универсальных рассухаривателей

Если вы время от времени проводите работы над головкой блока цилиндров и рассухариваете клапаны, то вам обязательно нужен рассухариватель клапанов. Ниже я опишу наиболее популярные и дешевые универсальные рассухариватели.

Самодельный рассухариватель.

Этот вариант имеет право на жизнь. За образец обычно берется рассухариватель рычажного типа. Самое главное преимущество такого рассухаривателя – это изготовление инструмента под свои нужды. Вы можете изготовить несколько нажимных колец, разного диаметра и длины, или при помощи отверстий на рычаге задать более широкий диапазон регулировки. Все в ваших руках.

Самый дешевый и распространенный рассухариватель на российском рынке. Цена его колеблется в районе 250 рублей. Что согласитесь совсем уж немного. Производится в городе Воронеже. Зарекомендовал себя как надежный и удобный инструмент. К недостаткам можно отнести то, что он создавался специально для двигателей автомобилей ВАЗ. Применение данного рассухаривателя затруднено на двигателях других концернов.

Licota ATA-1404

Универсальный рассухариватель от известной компании Licota. Широкий спектр применения сделали его очень популярным. Чаще всего применяется на СТО мелкой и средней руки, которые специализируются на ремонте двигателей. В комплекте идет адаптер для подачи сжатого воздуха в цилиндр. Рассухариватель может удерживать клапанную пружину в сжатом положении, что освободит ваши руки. К недостатку стоит отнести цену. Средняя цена на рынке – 5 500 рублей.

Licota ATA-0014

Универсальный рассухариватель с зацепом за нижние витки пружины от все той же компании Licota. Очень удобный и относительно дешевый рассухариватель. Позволяет очень быстро и практически без предварительной подготовки производить процедуру рассухаривания клапанов. К недостаткам стоит отнести – затрудненное применение на двухвальных двигателях, отсутствие адаптера для подачи сжатого воздуха в цилиндр. Средняя цена на рынке – 2 400 рублей.

Licota ATA-0035

Универсальный рассухариватель для двигателей с центральными свечными колодцами. Очень удобный рассухариватель. Спросите на СТО, специализирующихся на BMW, каким рассухаривателем они пользуются? Ответ, с вероятностью практически в 100%, будет — Licota ATA-0035. Удобство использования, все необходимое в комплекте, сделали этот универсальный рассухариватель лучшим, для двигателей с центральным расположением свечей зажигания. Средняя цена на рынке – 5 000 рублей.

НОРМАЛЬНЫЙ рассухариватель Своими руками!

Пришел я сегодня к другу, и увидел такую картину):

На мой вопрос: что с ними такое? — Я получил в ответ, что в магазинах продают дерьм0!
а так же он поведал мне историю обо всех своих интимных связях со всеми автомагазинами города кроме одного, в котором он купил вот такой рассухариватель:

Но как выяснилось, он тоже не фонтан, и засухаривал 1 клапан мой друган им не меньше получаса, весь вымок, заЕмучался, но засухарил, .
А еще он рассказал что видел на сто чудо рассухариватель, примерно объяснил мне на пальцах принцип его работы, и я не долго думая померил какого размера нам нужен чудо рассухариватель по его 16 клапанной гбц от Ваз 2111, схватил его рассухариватель и погнал домой (живем рядом)
Дома я взял струбцину из СССР самопал, на подобии такой, только тоньше:

Разрезал струбцину на пополам, и удлинил до нужного размера ее с помощью 3х миллиметровой ручки от покупного рассухаривателя и маленького самопального плоского ломика приварив ручку и ломик по бокам, накрутил на шпильку струбцины гайку, так же купил самый маленький по всем параметрам клапан в ближайшем автомаге, и просверлив в нижней части струбцины отверстие вставил клапан туда и прихватил, после сбил окалину и дунул с баллона краской чтоб швы не ржавели, получилось вот так:

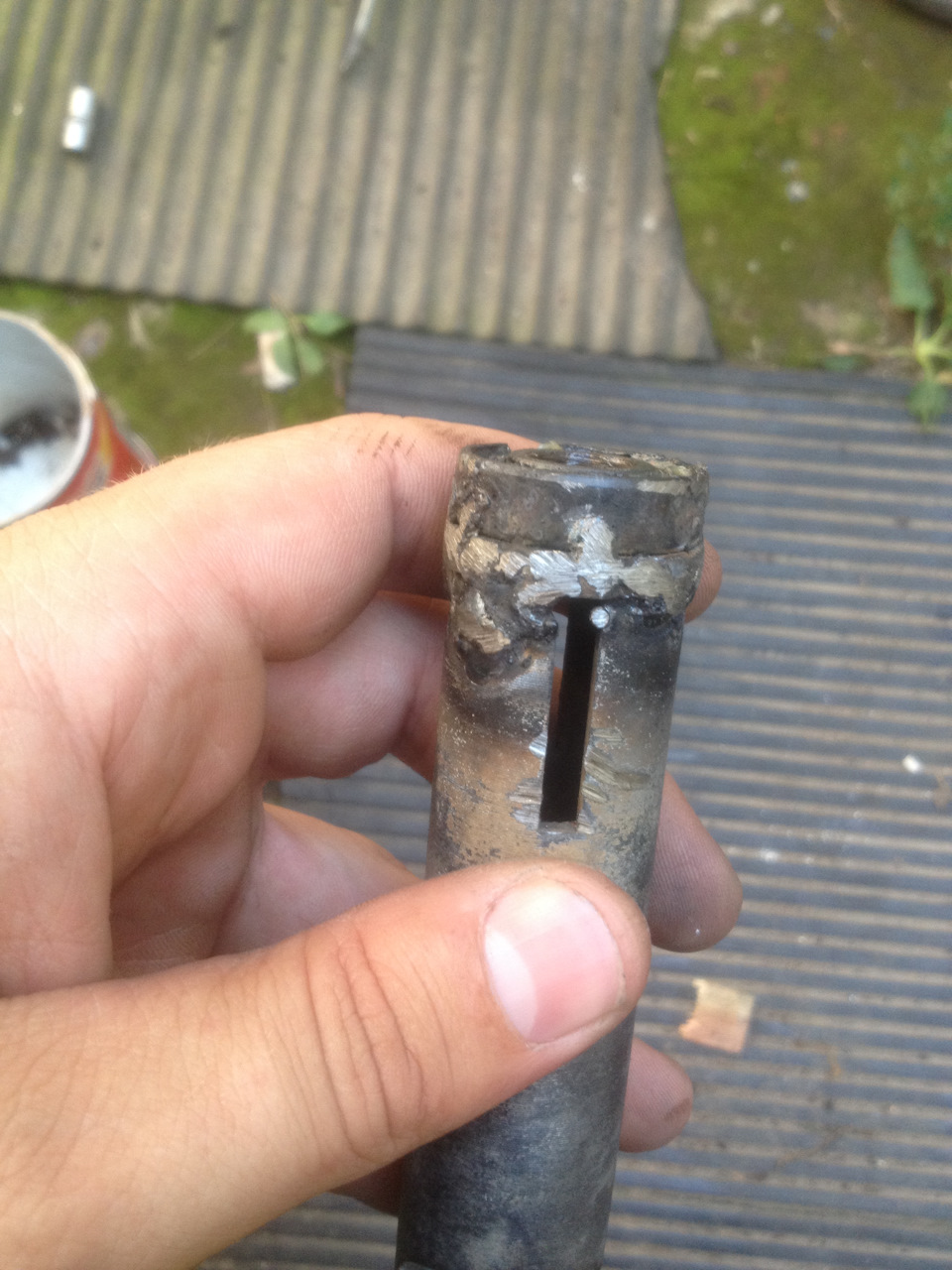

Далее взял саму нажимную трубку с рассухаривателя и приварил к ней с верху толстую шайбу и поверх шайбы прихватил подходящий по размеру подшипник, получилось так:

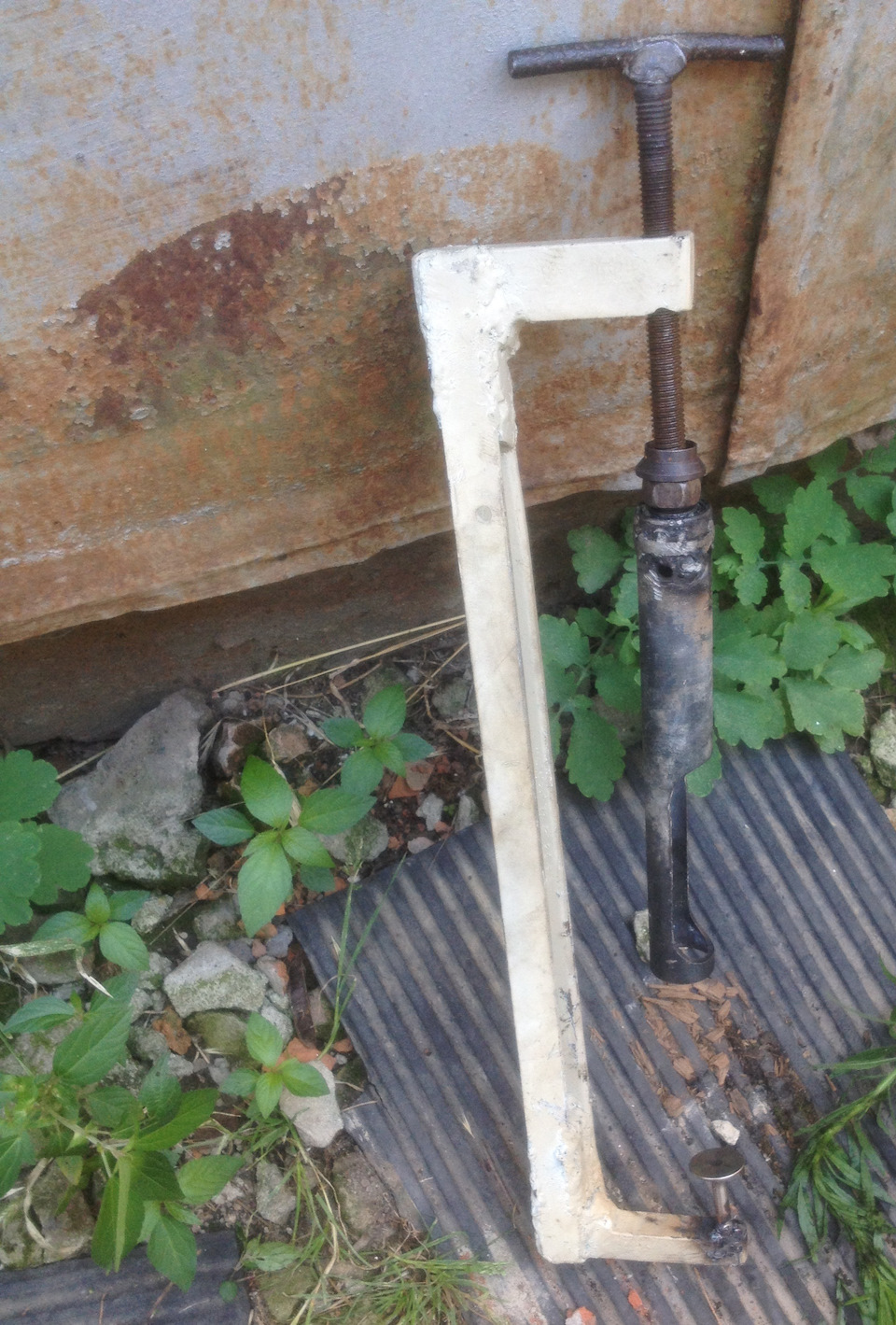

В сборе все выглядит так:

Принцип работы : упираем нижний упор струбцины (клапан) в клапан на ГБЦ, далее ставим ГБЦ на наш чудо рассухариватель вверх сальниками, вставляем пружину клапана, шайбу клапана, далее вставляем трубку-упор с подшипником на шайбу клапана, затем начинаем закручивать шпильку рассухаривателя, часть шпильки заходит в подшипник трубки по накрученную заранее гайку, гайка упирается в подшипник и толкает трубку сжимая при этом пружину, гайка при этом не крутится, а крутится подшипник, зажали пружину до нужного состояния, насолидолили хорошо сухари, прилепили их на плоскую отвертку и вставили на место, спокойно и не торопясь выкрутили рассухариватель, … Готово, переходим на следующий клапан!

Примечание:
1- Сварщик я на уровне любителя, потому швы получаются не очень)))
2- изначально трубку-упор я тоже дунул краской, но потом смывали керосином, потому как краска срезается металлом стенок и спится внутрь ГБЦ… это не гуд

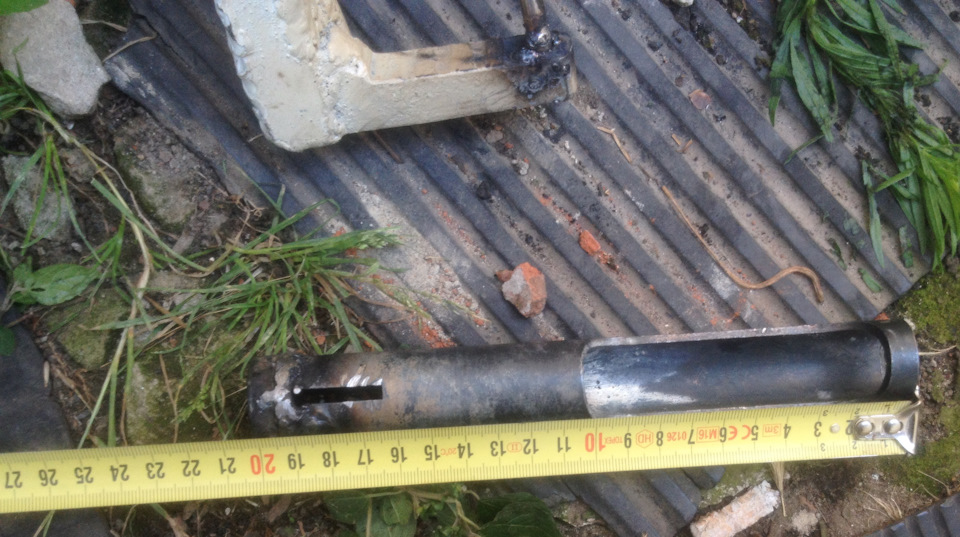

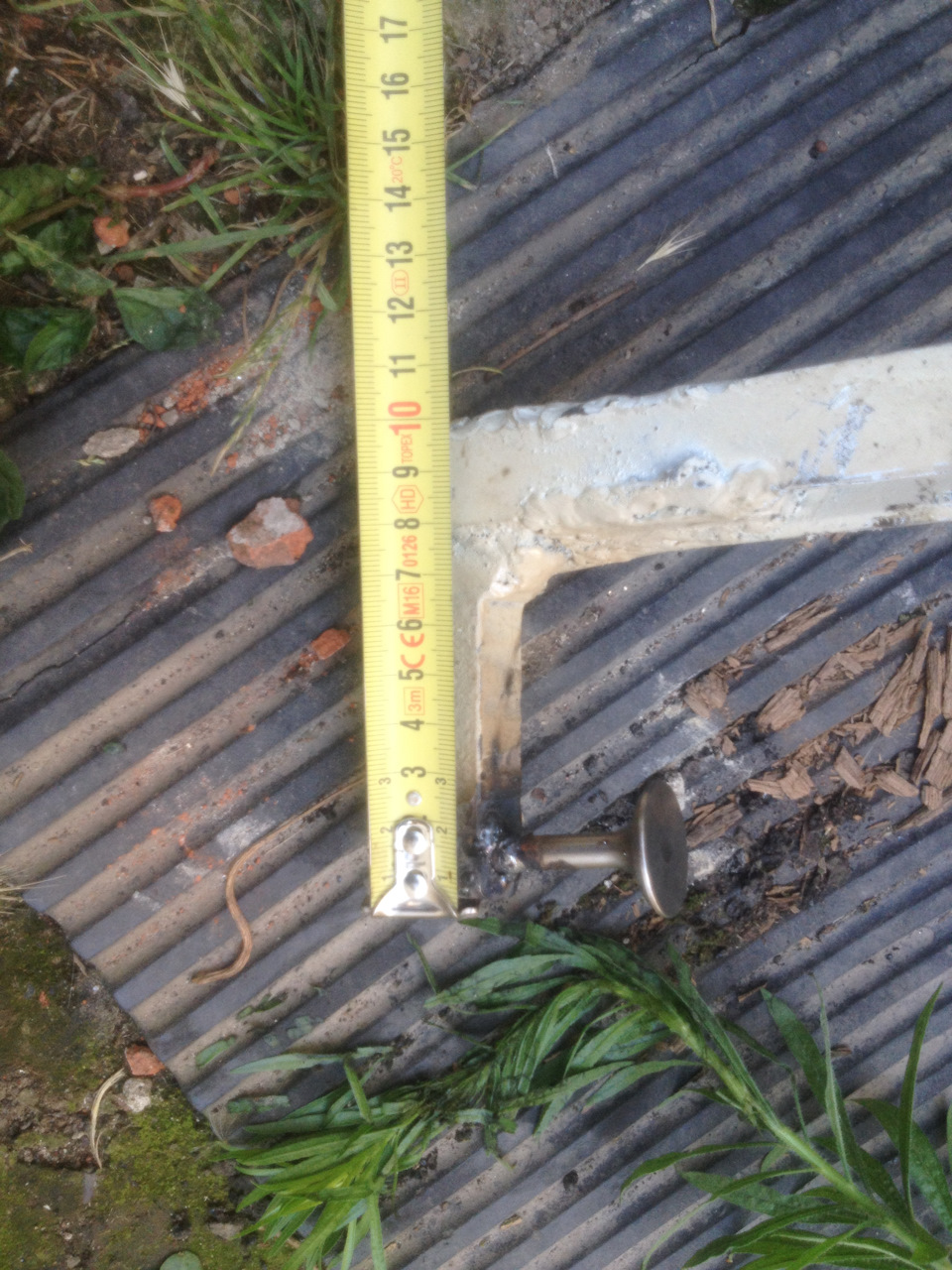

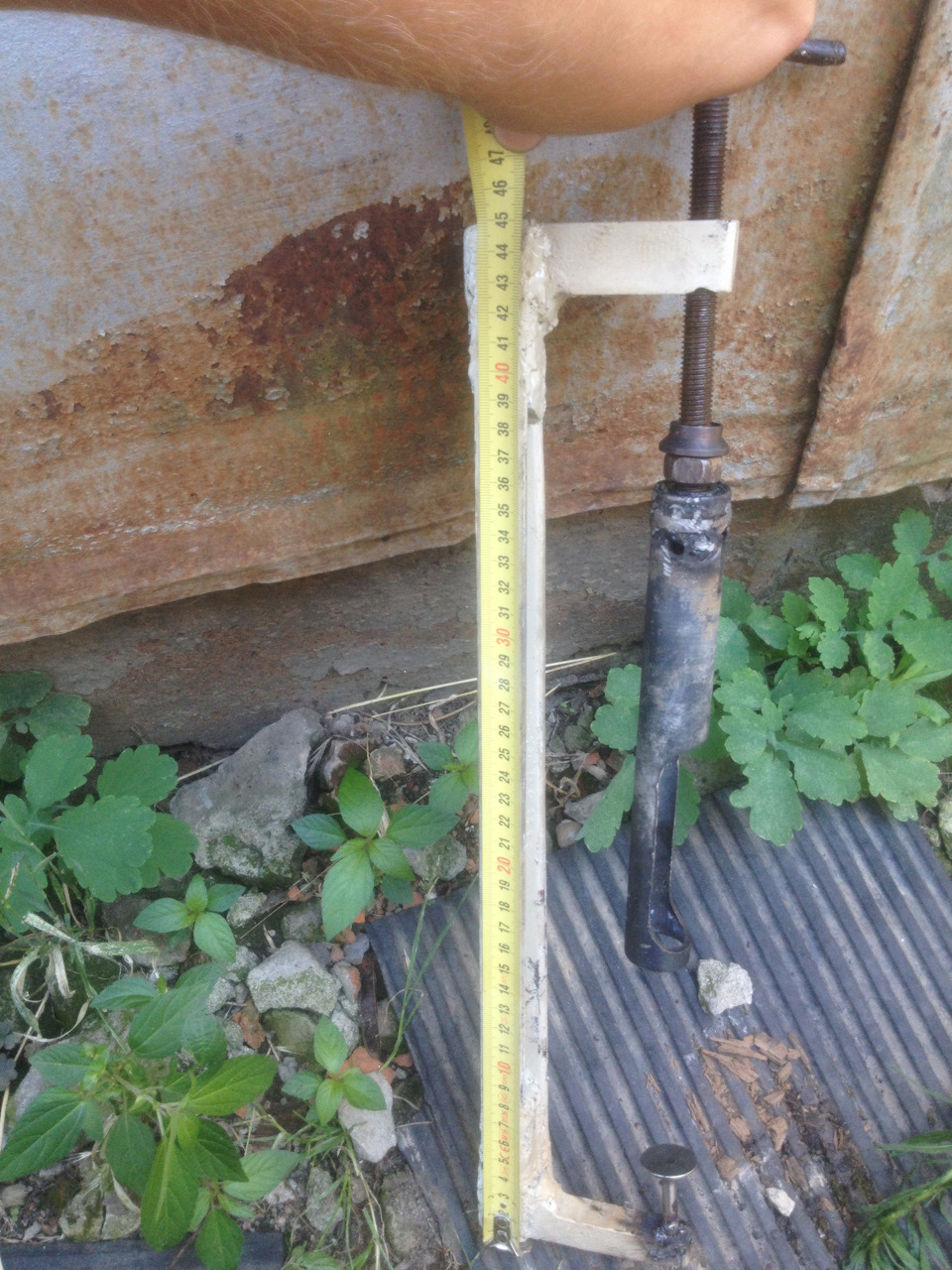

3- Этот рассухариватель подойдет на многие авто, НО замеры лучше проводить индивидуально для каждого авто!
4- если у вас 16ти клапанный Ваз, вам подходят именно эти размеры! МОЖНО БОЛЬШЕ! НО НЕ МЕНЬШЕ! все рассчитано и замерено тютелька в тютельку!
5- прошу прощения за качество фоток и количество оных, времени фоткать особо не было, вечерело!
6- хорошо приваривайте упорный клапан, я его просто прихватил, ну он и отпал, не критично, но варить пришлось его по новой))
7- Если вдруг упорная гайка на шпильке проворачивается (не может быть, но мало ли), можно прихватить сваркой или подмотать изоленты, чтоб гайка не могла закручиваться по шпильке

8 — ВОТ похожее устройство от Sanders59
9- А ВОТ более простой вариант из ножовки от Cerberus31 (От себя напомню что ножовки сейчас тоже из дерьм@ лепят, потому тщательно выбирайте подопытного!)
10- ВОТ ссылка на универсальный рассухариватель от «Дело Техники» и его цена,

Рассухариватель клапанов ВАЗ в Москве

Двигатели для автомобилей
Прочие инструменты для ремонта автомобиля
Рожковые, накидные, комбинированные ключи
Электромагнитные клапаны

Рассухариватель клапанов АвтоDело 40374

Рассухариватель клапанов АвтоDело 40372

Сервис Ключ Рассухариватель ВАЗ 2112, иномарки (СК)

Рассухариватель клапанов ВАЗ 01-07 (пластмас ручка) автом

Сухарь клапанов ВАЗ 2108-09 LADA 21080-1007028-00

Рассухариватель клапанов ВАЗ 08-09 реечный (пластмас ручка) М-2

Рассухариватель ВАЗ 01-07 АВТОМ-2 113040

Универсальный рассухариватель клапанов Jonnesway AI020131

Клапан ВАЗ 2101-07 впускной в упаковке LADA 21010-1007010-01

Дело Техники Рассухариватель для клапанов верхнего расположения ДТ

Реечный рассухариватель ВАЗ 08-09 АВТОМ-2 113042

Рассухариватель клапанов 01-07 8 клапанный ОАО САИ 10481

Сервис Ключ Рассухариватель ВАЗ-2101-07 (СК) 77798

Рассухариватель клапанов АвтоDело 40371

Рассухариватель сервис ключ 2101-07

Рассухариватель клапанов Автом-2 13396

ВАЗ Сухарь клапана ВАЗ-2108-10 (ОАО автоваз)

Клапан электромагнитный нов. образца для карбюрат. 2108-83,073,Ока 21083-1107420

Набор оправок для замены направл. втулок клапанов а/м ВАЗ 01-099 (цинк)

Рассухариватель ВАЗ 08-09 реечный (пластмас ручка) М-2

Рассухариватель AE&T TA-A1002

Универсальный рассухариватель клапанов Jonnesway AI020032

Универсальный рассухариватель клапанов KingTool KA-6428

Рассухариватель клапанов АI020025 Jonnesway, 47708

Рассухариватель для клапанов верхнего расположения Дело Техники 801010

Универсальный рассухариватель клапанов с поворотными стойками Jonnesway AI020131

Универсальный рассухариватель AE&T TA-A1047

Рассухариватель клапанов универсальный, кейс, 7 предметов мастак 103-10007C

Рассухариватель клапанов DAF (CF85) Car-Tool CT-C1402

Рассухариватель клапанов универсальный, кейс, 8 предметов мастак 103-10008C

Рассухариватель клапанов универсальный, кейс, 24 предмета мастак 103-14024C

Рассухариватель клапанов АвтоDело 40403/11462

Ai020032 универсальный рассухариватель клапанов

Рассухариватель клапанов 406 Волга Газель ОАО САИ 13004

Рассухариватель универсальный KA-5041 (A-62105)

Рассухариватель клапанов универсальный в наборе THORVIK AVSCS1

Клапан ВАЗ 2101-07 выпускной в упаковке LADA 21010-1007012-03

801010 Рассухариватель для клапанов верхнего расположения Дело Техники

Рассухариватель клапанов струбцинный в наборе с насадками, 16-30 мм, 8 предметов AVSCS2 Thorvik, 52639

Рассухариватель THORVIK клапанов универсальный в наборе 7 предметов

Рассухариватель Дело техники, для клапанов верхнего расположения, 801010, зеленый, серебристый, черный

Автом Приспособление для регулировки зазоров в механизме привода клапанов а/м ВАЗ 2108-2109 (автом)

Рассухариватель клапанов универсальный, кейс, 8 предметов мастак 103-10108C

Рассухариватель клапанов С-образный с насадками диаметром 25 и 30 мм, диапазон захвата 45-145 мм, глубина скобы 250 мм Jonnesway AI020024

Рассухариватель клапанов своими руками

Сегодня покажу свой вариант очень нужного инструмента при ремонте двигателя, это рассухариватель клапанов. При ремонте головки блока цилиндров без рассухарки не обойтись. Если разобрать можно подручными инструментами, с помощью молотка и трубки, то собрать таким же методом не получится. Хотя некоторые умельцы с этой задачей справляются с помощью гаечного ключа, не представляю как.

Для сборки рассухарки мне понадобится:

Материалы:

труба железная D20 мм. примерно 40 см. и D25 мм примерно 20 см.
две шпильки на 8 мм.
одна шпилька на 14 мм.
кусок полосы 4 х 40 мм.
гайки, шайбы, граверы на 8 мм.
болт на 8 мм.
гайки на 14 мм.
смазка

Инструмент:

сварочный аппарат, электроды
УШМ (болгарка)
гаечные ключи
плоскогубцы
молоток
ну и самое главное, хорошее настроение и прямые руки.

И так приступим. Сначала нужно отрезать от трубы D25 две трубки по 40 мм. (я не нашел дома такой трубы поэтому взял сгоны, они были). Если в трубе есть капли от сварки по шву их обязательно нужно сточить. Также нужно удалить заусенцы на месте среза. В эти трубки будет вставляться труба D20.

Теперь от полосы 4 х 40 мм. отрезаю два куска размером 20 х 40 мм. В этих пластинах нужно просверлить отверстия на 8 мм.

Привариваю эти пластины к трубе D25. и откладываю в сторону, пусть остынут.

Далее мне понадобится ещё одна трубка D25 размером 20 мм. Её также нужно обработать от заусенцев и от сварочных капель изнутри. К ней нужно приварить гайку на 14 мм.

Опять беру трубу D25 мм. от неё нужно отрезать кусок сантиметров 8 (у меня получилось меньше). Данная труба будет упираться в пружину и сжимать. Поэтому лучше сделать её больше, удобнее будет устанавливать «сухари». Вырезаю в ней «окно».

К ней же привариваю увеличенную шайбу на 8 мм.

К гайке на 14 привариваю болт на 8, строго перпендикулярно. Я взял слишком длинный болт, лишние пришлось отрезать.

Теперь собираю данный узел как на фото ниже.

Устанавливаю шайбы с двух сторон. Закручиваю гайку так, чтобы трубка могла свободно вращаться. Гайку фиксирую при помощи сварки.

Данное соединение помазал маслом для лучшего скольжения.
На шпильку 14 мм. накрутил гайку и приварил её. Собираю.
Вот что получилось.

В итоге получилась такая рассухарка. Минимум запчастей, максимум пользы.

Теперь нужно установить и проверить как она работает. Для установки нужно прикрутить шпильками на 8 мм. в существующие отверстия в головке. Направить рассухарку на установленную пружину и вращать ключом шпильку по часовой стрелке. Тем самым сжимать пружину. После установки «сухарей» выкрутить и передвинуть на следующий клапан и так далее все 16 клапанов.

Рассухариватель клапанов. Как сделать своими руками

Описание

Первым делом мастеру нужно вспомнить, как именно фиксируются клапаны в газораспределительном механизме любого мотора. Эксперты отмечают, что впускные и выпускные устройства удерживаются в закрытом состоянии при помощи прочной пружины. Она фиксируется на стержне клапана тарелкой и сухарями. Чтобы быстро извлечь заглушку, нужно сжать пружину. Именно с этой задачей прекрасно справляется рассухариватель клапанов. Такой агрегат продается в любом автомобильном магазине, но чтобы не тратить личные сбережения, можно попробовать изготовить его самостоятельно.

Рассухаривание клапанов

Рассухаривание клапанов K6A Jimny.

Капиталить двигатель начинают с ГБЦ. В ближайшее время предстоит разобрать свой К6А, поэтому заблаговременно в закромах джимни-клуба была найдена ГБЦ с прогоревшим клапаном. Я решил полностью подготовить голову, чтобы потом снять свою и сразу поставить новую.

Для начала снимаем с головы распредвалы.

ГБЦ K6A jimny распредвалы

Не нужно бояться, что распредвалы потом перепутаются, на них есть метки и в момент сбора головки все равно все встанет на свои места, если про это не забыть. Крышки постелей распредвалов тоже подписаны. E выпуск, I впуск.

Под распредвалами будут шайбы, которыми регулируют тепловой зазор, их можно просто поддеть отверткой и аккуратно вытащить, желательно положить их все по порядку, у каждой шайбы свой размер, поэтому если они не перепутаются, то потом нам будет проще регулировать зазоры.

регулировочная шайба клапана

Под регулировочными шайбами будут тарелки клапанов, которые нам и нужно рассухаривать.

Рассухаривание клапанов k6a

Для того чтобы рассухарить клапан, нам нужен либо специальный рассухариватель, либо обычный свечник с магнитным наконечником. Магнитный наконечник не даст сухарям улететь в неизвестном направлении, так как они очень маленькие, найти их потом будет очень проблематично.

Суть процесса проста, нужно надавить магнитной частью свечника на тарелку клапна, причем не просто надавить, а с силой, чтобы сухарь вылетел во внутрь свечника и примагнитился. Не нужно бить по свечнику молотком, как пишут эксперты вазоводы, достаточно просто надавить до конца хода пружины.

свечник с магнитным наконечником для рассухаривания клапанов

Потом все тарелки, сухари и пружинки нужно аккуратно сложить в коробочку, чтобы ничего не потерялось и не перепуталось.

тарелки клапанов с сухарями и пружинками

впускные клапана k6a

Разновидности моделей

Сегодня существует две категории рассухаривателей клапанов. Каждое изделие отличается своими эксплуатационными характеристиками, которые высоко ценятся профессионалами:

Рычажный агрегат. Это универсальное приспособление. Его можно использовать как по отношению к снятой головке, так и без ее предварительного демонтажа. Единственным недостатком устройства можно назвать только то, что работы должны выполняться парно (один человек отжимает пружину, а второй достает сухари). Домашние мастера предпочитают изготавливать такой рассухариватель клапанов своими руками.
Винтовая модель. Это изделие более удобно в применении, так как мастер может выполнить все манипуляции самостоятельно. Стоит отметить, что изделие этой категории актуально только в том случае, если предварительно была демонтирована головка агрегата.

Принцип использования

Первым делом необходимо аккуратно надеть на шпильку крайний кронштейн рассухаривателя. Только в этом случае можно будет удерживать постель, чтобы накрутить на нее гайку. Фигурную шайбу устанавливают на тарелку, которая не только накрывает пружины, но и нажимает на рычаг. Наружная сторона двух сухарей представлена в виде небольшого конуса. В некоторых случаях при незначительном нажатии на тарелку она может неподвижно располагаться на стержне клапана. В такой ситуации необходимо немного ударить сверху посередине рычага обычным молотком. Только когда пружины сожмутся, можно вынуть сухари из гнезда.

Как рассухарить и засухарить клапана без рассухаривателя, и чтоб не сложно??

Заменить самому прогоревший клапан в домашних условиях легко, единственно вы должны знать, как снять головку с двигателя. А всю работу по замене и притирки клапана я объясню. Буду исходить из того что вы никогда не меняли прогоревший клапан или меняли клапан но не успешно (клапан не держит и двигатель троит) . Этот способ замены и притирки клапана подойдет для любой марки автомобиля, УАЗ, Жигули, Газ и т. д. все клапана в принципе одинаковы и только разница в размерах и расположении в головке двигателя, а притираются все одинаково. Первое что надо сделать перед заменой и притиркой клапана, купить притирочный порошок (порошок бывает разный, сухой и готовый к использованию) сухой притирочный порошок надо будет развести любым машинным маслом (проще взять то масло что заливаете в свой двигатель) готовый притирочный порошок уже разведен. Разводить притирочный порошок для клапанов так, насыпьте в любую небольшую емкость можно даже в пробку от бутылки (его много не надо а добавить всегда можно) и залейте маслом чтоб получилась каша средней густоты. Видов притирочного порошка много, в принципе подойдет любой, но лучше если он будет помельче. Также не забудьте купить новую прокладку под головку и сальники клапанов, даже если недавно меняли сальники клапанов все равно после притирки клапанов лучше поставить новые. Обычно прогорают выпускные клапана, я не разу не видел чтобы прогорел впускной клапан. Поэтому купите клапан или клапана на замену, если есть хороший рабочий клапан, то можно поставить и его. Клапана прогорают от разных причин, клапан был зажат, очень бедная смесь топлива (особенно если двигатель работает на газе) , большой износ направляющей втулки клапана (клапан сильно болтается в направляющей втулки) , или износ самого штока клапана (истирание штока клапана) . Приступим к замене прогоревшего клапана Совет, не снимайте с головки карбюратор и коллектор, они не мешают и вам меньше хлопот с разборкой лишних деталей. Первым делом надо рассухарить клапан, скорей всего съемника клапанов у вас нет, если есть то отлично, но можно обойтись и без съемника клапанов. Положите головку на ровную поверхность желательно крепкий стол или деревянный шит также можно постелить под нее резиновый коврик. Подложите под клапан который надо рассухарить любую железяку, главное чтобы клапан уперся в нее, возьмите трубку с внутренним диаметром от 13мм и больше главное чтобы она была не больше тарелки пружины клапана (для Жигулей) , для Уаза и Газа трубка должна быть не менее 16мм. Наставляйте эту трубку на клапан чтобы сухарики клапанов были внутри трубки, и бейте молотком по трубке обычно на 3 или 5 удар клапан рассухаривается и сухарики остаются в трубке и не теряются, единственно трубку прижимайте плотно к тарелки клапана чтобы она при ударе не отпрыгивала от тарелки клапана. Сразу скажу не бойтесь, пружина никуда не улетит и по руке не ударит. Клапан рассухарили, вытаскивайте его, вставляйте новый клапан и пошатайте его если биение около миллиметра то это еще терпимо можно оставить эту направляющую втулку клапана, но если в стороны клапан болтается сильно желательно направляющую втулку клапана заменить на новую. Как заменить направляющую втулку клапана

Принцип изготовления

Соорудить качественный рассухариватель клапанов своими руками можно всего за несколько часов, используя во время работы простые чертежи. В основе агрегата лежит рычаг с прикрепленными к нему двумя мощными кронштейнами. Для фиксации можно использовать обычные гайки и винты. В результате у мастера должно получиться шарнирное соединение. Для сборки приспособления необходимо подготовить:

Классический сварочный аппарат.
Болгарку.
Две небольшие планки для производства кронштейнов.
Стандартную заготовку из прочного металла для рычага.
Прочную трубу. Ее диаметр должен быть немного больше, чем сама тарелка. Длина изделия должна быть в пределах пяти сантиметров.

Чтобы готовый самодельный рассухариватель клапанов для ВАЗ получился максимально прочным и долговечным, нужно к самой компактной планке приварить небольшую шайбу диаметром десять миллиметров. К полученной заготовке прикрепляют заранее подготовленный кусок трубы. Чтобы привести конструкцию в действие, нужно зафиксировать короткий кронштейн исключительно за край головки, а среднюю деталь установить на тарелку. При нажатии на ручку конструкции можно быстро отжать пружину вниз, освобождая при этом доступ к сухарям.

Что нужно, чтобы сделать рассухариватель самому

Для изготовления этого приспособления понадобятся, прежде всего, подходящие материалы. Для струбцинного варианта нужно иметь:

Металлический профиль или листовой металл толщиной 10-15 мм;
Пару крупных болтов или шпилек (из них будут изготовлены винты, поэтому длина каждого не менее 15 см);
Две соразмерные с болтами гайки.

Для рычажного варианта необходимо заранее запастись следующими элементами:

Металлическая труба или прут диаметром около 15 мм и длиной до 40-50 см;
Две стальные полосы шириной 20-30 мм и длиной 5 см. Толщина около 3 мм.
Две полосы шириной 20-30 мм, толщиной до 3 мм, длина 15 см;
Два болта 6х25 мм с гайками и шайбами;
Две стальные шайбы (можно изготовить самостоятельно). Первая имеет диаметр 25 мм, толщину около 3 мм, внутреннее отверстие 8 мм. Вторая имеет диаметр чуть больший, чем тарелки пружин. Ее толщина не менее 5 мм.

Само собой, сделать рассухариватель клапанов без подручных инструментов не получится. Потребуется:

Болгарка или ножовка по металлу;
Сварочный аппарат (придется сделать несколько швов по 2-3 см);
Тиски;
Дрель и сверла по металлу;
Гаечные ключи.

Рычажная модель

Чтобы соорудить универсальный рассухариватель клапанов, нужно заранее подготовить классический набор инструментов. Этапы работы:

Первым делом изготавливают рычаг. Прут или трубу необходимо выгнуть таким образом, чтобы она внешне стала похожа на молнию.
На коротком конце сверлятся два сквозных поперечных отверстия. Стоит отметить, что их диаметр должен соответствовать размеру используемых болтов.
Для изготовления П-образных кронштейнов идеально подойдут короткие полосы. На свободных концах аккуратно просверливают отверстия под болты. Для перегородки идеально подойдет шайба. Кронштейн прикручивается к крайнему отверстию в рычаге. Все соединения должны быть максимально прочными.
На финальном этапе остается только соорудить из длинных заготовок идентичный предыдущему кронштейн, который фиксируют на рычаге.

Качественный самодельный рассухариватель клапанов абсолютно не уступает классическому заводскому агрегату, который может стоить довольно дорого. Изготовленный своими руками инструмент прослужит много лет и сэкономит приличную сумму для семейного бюджета.

Рассухариватель клапанов — как изготовить специнструмент своими руками?

При ремонте двигатель автомобиля демонтаж основного количества деталей производится штатным слесарным инструментом. В некоторых случаях вам может понадобиться специальное приспособление — рассухариватель клапанов. Его задача — помочь водителю снять сухарь клапана.

Рассухариватель клапанов незаменим при ремонте ГБЦ

Рассухаривание клапанов на Audi A6 — видео

Прежде всего, следует разобраться, что такое сухарь, где он находится на клапанах и по какой причине его необходимо снимать только с помощью специнструмента. Задача, как впускного, так и выпускного клапана — очень плотно закрывать окно и открывать его только в необходимый момент.

Для того чтобы клапан прочно удерживался в седле, на его стержень надевают по две возвратные пружины, давящие на тарелку, которая в свою очередь соединяется с со стержнем посредством сухариков. Они представляют собой небольшой цилиндр, разделённый на две половинки. Внутри них поверхность имеет шип, который входит в паз клапана. Наружный их диаметр в сборе больше отверстия в тарелке, имеющей специальное посадочное место.

Таким образом, сухарики всегда надёжно удерживаются, а усилие пружин не позволяет снять их и освободить клапан. Хотя сегодня в продаже можно найти любой инструмент для ремонта двигателей, но, имея навыки обработки металлов, можно сделать устройство для рассухаривания и своими руками. Те водители, которые привыкли все делать своими руками, изготовят устройство быстро и легко.

Конструкция приспособления очень проста. Для его изготовления необходимо подготовить три элемента:

Рычаг;
удерживающий кронштейн;
кронштейн для нажатия на тарелку.

Для изготовления рычага подойдёт отрезок металлической трубки диаметром от 1,5 до 3 см длиной до 50 см. Оба кронштейна выполняются по одинаковой схеме, но с тем лишь отличием, что первый должен иметь отверстие для крепления его на шпильке головки, а второй — упорную шайбу, которая по внутреннему диаметру должна быть меньше тарелки клапана, но больше его внутреннего отверстия.

Как нельзя снимать сухарь клапана?

Некоторые горе-умельцы для того чтобы снять сухарики, предлагают воспользоваться отрезком трубы или свечным ключом. Трубка ставится одним концом на тарелку клапана, а по второму наносятся удары молотком.

Смещаясь под ударом, тарелка освобождает сухари, и они вылетают со своих посадочных мест. Если учесть, что они часто залипают, то мы имеем все шансы погнуть тарелку или стержень клапана. Более гуманно для «здоровья» клапана, да и для вашего кошелька, воспользоваться специальным приспособлением — рассухаривателем.

Как снимать сухари своими руками?

Технология снятия цилиндров сухарей, по сути, проста для тех автомобилистов, которые не боятся производить ремонт авто самостоятельно. Нужно всего лишь придерживаться технологической карты демонтажа и использовать специальный инструмент.

Итак, приступим к рассухариванию и для этого выполним следующее: Кронштейн рассухаривателя с отверстием закрепляется с помощью гайки на шпильке головки или прикручивается болтом. Второй кронштейн устанавливается на тарелку клапана и производится надавливание на свободный конец рычага. Перемещаясь вниз по клапану, тарелка обнажает сухарики, которые аккуратно снимаются. После освобождения рычага можно снять пружины и клапан.

Если снять сухарики можно, используя подручные средства, то установить их обратно без нашего приспособления не получится. Именно поэтому, затевая ремонт, необходимо посетить специализированный магазин или изготовить рассухариватель клапанов самостоятельно.

Изготовление рассухаривателя

Универсальный рассухариватель схема

Универсальный рассухариватель клапанов можно собрать своими руками, используя незамысловатые чертежи. В его основе стоит рычаг с прикрепленными к нему двумя кронштейнами. Эти кронштейны крепятся с помощью винтов и гаек, образуя шарнирное соединение. Для его сборки надо подготовить:

Болгарку;
Сварочный аппарат;
Планку из прочного металла для рычага;
Две короткие планки для изготовления кронштейнов (одна приблизительно в два раза короче другой);
Трубу, диаметром немного больше, чем тарелка, прикрывающая пружины, и длиной примерно 3-5 см.

К самой короткой планке приварить шайбу, диаметром примерно 8 мм. Она будет использоваться для крепления приспособления к агрегату. Другой ее конец крепится к краю рычага шарнирным методом. К средней планке приваривают подготовленный кусок трубы, и также прикрепляют к рычагу, только ближе к его центру. Для приведения конструкции в действие надо закрепить короткий кронштейн за край головки, а среднюю часть с трубой установить на тарелку. Нажим на ручку конструкции позволяет отжать пружину вниз, освобождая доступ к сухарям.

Что нужно, чтобы сделать рассухариватель самому

Металлический профиль или листовой металл толщиной 10-15 мм;
Пару крупных болтов или шпилек (из них будут изготовлены винты, поэтому длина каждого не менее 15 см);
Две соразмерные с болтами гайки.

Для рычажного варианта необходимо заранее запастись следующими элементами:

Металлическая труба или прут диаметром около 15 мм и длиной до 40-50 см;
Две стальные полосы шириной 20-30 мм и длиной 5 см. Толщина около 3 мм.
Две полосы шириной 20-30 мм, толщиной до 3 мм, длина 15 см;
Два болта 6х25 мм с гайками и шайбами;
Две стальные шайбы (можно изготовить самостоятельно). Первая имеет диаметр 25 мм, толщину около 3 мм, внутреннее отверстие 8 мм. Вторая имеет диаметр чуть больший, чем тарелки пружин. Ее толщина не менее 5 мм.

Читайте также: Стартер работает через раз

Само собой, сделать рассухариватель клапанов без подручных инструментов не получится. Потребуется:

Болгарка или ножовка по металлу;
Сварочный аппарат (придется сделать несколько швов по 2-3 см);
Тиски;
Дрель и сверла по металлу;
Гаечные ключи.

Устройство и принцип действия рассухаривателя

Кольцевой упор для надавливания на тарелку клапана – чаще всего в виде трубки с большими пропилами в стенках, чтобы через них извлекать сухари;
Рама рассухаривателя – при помощи которой пружина клапана удерживается в сжатом положении;
Ручка или винт – которые создают усилие для сжатия пружины клапана.

Виды приспособлений для рассухаривания клапанов

Существует два вида приспособлений для рассухаривания клапанов, которые кардинально отличаются между собой:

Рычажный рассухариватель является универсальным приспособлением. Им можно пользоваться как на снятой головке, так и без ее демонтажа (например, при смене маслосъемников). Существенным минусом является необходимость парной работы – пока один человек отжимает пружину, другому надо доставать сухари. Изготовить этот инструмент не так сложно, как может показаться с первого взгляда.
Винтовой рассухариватель более удобен в применении, так как позволяет работать одному. К минусам такого инструмента можно отнести необходимость демонтажа головки и подбор под конкретную модель агрегата. И сделать такой вид рассухаривателя для клапанов своими руками сложнее.

Изготовление винтового рассухаривателя

Изготовление скобы-каркаса. Это основная деталь данного типа рассухаривателя. Ее можно вырезать из цельного листа металла, но намного удобнее будет сварить из нескольких кусков профиля или толстых стальных полос. Размеры зависят от конкретной модели авто, но усредненные внутренние показатели такие: длина не менее 210 мм, ширина не менее 150. В итоге получается каркас в виде большой печатной буквы С.
После того, как скоба будет готова, на торцы коротких отрезков навариваются гайки.
К одному из болтов также приваривается отрезок трубы. Ко второму приваривается либо большая шайба, либо тарелка клапана — это будет опора.
Болты вкручиваются в приваренные гайки так, чтобы они при завинчивании двигались по направлению друг к другу и к центру скобы.

Топ 5 универсальных рассухаривателей

Самодельный рассухариватель.

Licota ATA-1404

Licota ATA-0014

Licota ATA-0035

Универсальный рассухариватель для двигателей с центральными свечными колодцами. Очень удобный рассухариватель. Спросите на СТО, специализирующихся на BMW, каким рассухаривателем они пользуются? Ответ, с вероятностью практически в 100%!, будет — Licota ATA-0035. Удобство использования, все необходимое в комплекте, сделали этот универсальный рассухариватель лучшим, для двигателей с центральным расположением свечей зажигания. Средняя цена на рынке – 5 000 рублей.

Рассухариватели клапанов

Сортировать по:

Цене

Артикулу

Артикул: 103-11001
Производитель: Мастак
Применяемость: Универсальные

Артикул: AF10310007C
Производитель: AFFIX
Применяемость: Универсальные

Артикул: AF10310006C
Производитель: AFFIX
Применяемость: Универсальные

Артикул: 103-10118C
Производитель: Мастак
Применяемость: Универсальные

Артикул: JTC-4851
Производитель: JTC
Применяемость: PSA (Peugeot, Citroen)

Артикул: 103-10108C
Производитель: Мастак
Применяемость: Универсальные

Артикул: 103-10008C
Производитель: Мастак
Применяемость: Универсальные

Артикул: ATA-0043
Производитель: Licota
Применяемость: Универсальные

Артикул: ATA-1404
Производитель: Licota
Применяемость: Универсальные

Артикул: JTC-4944
Производитель: JTC
Применяемость: VAG (VW, Audi, Skoda, Seat)

Артикул: 103-14024C
Производитель: Мастак
Применяемость: Универсальные

Артикул: 103-10006C
Производитель: Мастак
Применяемость: Универсальные

Артикул: ATA-0030
Производитель: Licota
Применяемость: Универсальные

Артикул: 103-10009C
Производитель: Мастак
Применяемость: Универсальные

Артикул: 103-10019C
Производитель: Мастак
Применяемость: Универсальные

Артикул: 9AH11
Производитель: King Tony
Применяемость: Универсальные

Артикул: 103-10007C
Производитель: Мастак
Применяемость: Универсальные

Артикул: 103-11250
Производитель: Мастак
Применяемость: Универсальные

Артикул: 103-11165
Производитель: Мастак
Применяемость: Универсальные

Рассухаривание клапанов — довольно частая процедура при проведении ремонта головки блока цилиндра ДВС. Еще совсем недавно для этого использовались такие подручные инструменты как молоток и обрезок трубы, что приводило к повреждениям и нарушению геометрии клапана. Сегодня такие операции выполняются при помощи специальных рассухаривателей клапанов, которые вы можете заказать в интернет-магазине «МАСТАК-М» по доступной цене.

Особенности конструкции

Использование рассухаревателя помогает быстро извлечь клапана, не нанеся им повреждений. Инструмент изготавливается в виде С-образной струбцины, с обоих сторон которой размещены винты. Профессиональные приспособления представляют собой комплекты, состоящие из следующих элементов:

рассухариватель;
два упорных винта;
прижимные втулки.

На одном из винтов помещается специальная втулка для прижимания клапана. С помощью рукоятки винты сближаются между собой и надежно фиксируют клапан.

Также существуют конструкции, оборудованные специальными зацепами и кольцевым упором с регулировочным винтом.

Как работать с инструментом

Основные этапы работы с рассухаривателем:

1. Подобрать втулку диаметром, равным параметрам отверстия.
2. Установить инструмент.
3. Вращая рукоять закрепить инструмент при помощи втулок до освобождения стопорных сухарей.
4. Извлечь сухари с помощью магнита.
5. Раскрутить инструмент и достать из отверстия клапан и другие элементы.

Таким образом можно организовать доступ к маслосъемным колпачкам для их замены.

Как самому сделать рассухариватель клапанов

Хорошо, когда в любом гараже, не говоря уже о мастерской, имеется нужный инструмент. Но не всегда есть возможность купить его. Иногда проще сделать самому. Например, такое приспособление, как рассухариватель клапанов своими руками сделать выгоднее, чем приобретать.

Что такое рассухариватель и для чего он нужен

Для начала стоит вспомнить, как держатся клапаны в газораспределительном механизме любого двигателя. Итак, впускные и выпускные клапаны удерживаются в закрытом состоянии при помощи пружины. Она в свою очередь фиксируется на стержне клапана тарелкой и сухарями.

Чтобы извлечь клапан, необходимо сжать пружину и вынуть сухарики. Как раз с этой задачей должен справляться рассухариватель.

Для решения задачи существует специнструмент. Рассухариватели бывают двух основных типов:

винтовые (в виде струбцины). Работают только на снятой с двигателя головке блока;
рычажные (универсальные). С ними головку снимать не нужно;

Первый вариант позволяет освободить руки мастера, удерживая пружину в сжатом состоянии. Второй вариант требует постоянного участия хотя бы одной руки. Он состоит из длинного рычага, упора и кронштейна для фиксации на блоке цилиндров.

Как один вид приспособления, так и другой продается в магазинах. Но многие изделия имеют либо низкое качество, либо высокую стоимость. Поэтому стоит поискать чертежи для рассухаривателя клапанов, чтобы самому сделать надежный недорогой инструмент.

Что нужно, чтобы сделать рассухариватель самому

Металлический профиль или листовой металл толщиной 10-15 мм;
Пару крупных болтов или шпилек (из них будут изготовлены винты, поэтому длина каждого не менее 15 см);
Две соразмерные с болтами гайки.

Для рычажного варианта необходимо заранее запастись следующими элементами:

Металлическая труба или прут диаметром около 15 мм и длиной до 40-50 см;
Две стальные полосы шириной 20-30 мм и длиной 5 см. Толщина около 3 мм.
Две полосы шириной 20-30 мм, толщиной до 3 мм, длина 15 см;
Два болта 6х25 мм с гайками и шайбами;
Две стальные шайбы (можно изготовить самостоятельно). Первая имеет диаметр 25 мм, толщину около 3 мм, внутреннее отверстие 8 мм. Вторая имеет диаметр чуть больший, чем тарелки пружин. Ее толщина не менее 5 мм.

Само собой, сделать рассухариватель клапанов без подручных инструментов не получится. Потребуется:

Болгарка или ножовка по металлу;
Сварочный аппарат (придется сделать несколько швов по 2-3 см);
Тиски;
Дрель и сверла по металлу;
Гаечные ключи.

Изготовление винтового рассухаривателя

Изготовление скобы-каркаса. Это основная деталь данного типа рассухаривателя. Ее можно вырезать из цельного листа металла, но намного удобнее будет сварить из нескольких кусков профиля или толстых стальных полос. Размеры зависят от конкретной модели авто, но усредненные внутренние показатели такие: длина не менее 210 мм, ширина не менее 150. В итоге получается каркас в виде большой печатной буквы С.
После того, как скоба будет готова, на торцы коротких отрезков навариваются гайки.
К одному из болтов также приваривается отрезок трубы. Ко второму приваривается либо большая шайба, либо тарелка клапана – это будет опора.
Болты вкручиваются в приваренные гайки так, чтобы они при завинчивании двигались по направлению друг к другу и к центру скобы.

Изготовление рычажного рассухаривателя

Универсальный рассухариватель клапанов сделать своими руками тоже не составит особого труда.

Изготовление рычага. Для этого прут или трубу необходимо выгнуть так, чтобы она приняла вид молнии. При этом изгиб должен быть смещен в одну сторону. Получится так, что дина одного конца около 15 см.
На коротком конце сверлятся два сквозных поперечных отверстия. Первое на расстоянии 1 см от края, второе – на расстоянии 12 см. Диаметры соответствуют имеющимся болтам.
Из коротких полос изготавливается П-образный кронштейн. На свободных концах просверливаются отверстия под болт. Перегородка выполняется из шайбы диаметром 25 мм с отверстием посредине. Кронштейн прикручивается к крайнему отверстию в рычаге.
Из длинных полос изготавливается аналогичный кронштейн и также крепится на рычаг за свободное отверстие.

Напоследок добавим, что в ряде случаев качественно и грамотно изготовленный самодельный рассухариватель клапанов ничем не уступает заводскому аналогу, а иногда даже превосходит его по ряду показателей. И, конечно же, стоимость инструмента будет заметно ниже сравнительно с аналогичными готовыми изделиями.

Универсальный рассухариватель клапанов «Свободные руки».

Сухари предназначены для фиксации пружин клапана. Процедура снятия сухарей — рассухаривание, а их установка — засухаривание. Рассухаривание очень часто требуется во время ремонта и обслуживания ГБЦ. Различают правильные и неправильные методы осуществления этой процедуры.
Неправильный метод был популярен из-за отсутствия специального инструмента. Сухари освобождались при помощи молотка и обрезка трубы — ударом по верхней тарелке клапанной пружины. Этот способ можно назвать варварским, так как он часто приводит к травмам, утере сухарей и нарушению геометрии клапана. Выбивание (особенно без соответствующих навыков и опыта) способно даже погнуть стержень клапана, имейте это ввиду! Но дело даже не в том, что при текущем ассортименте специнструмента нет никакой необходимости обращаться методу выбивания. Самое главное — этим способом попросту невозможно провести обратную процедуру — засухаривание!
Осуществлять засухаривание и рассухаривание лучше всего при помощи специальных приспособлений.
После того как я отколол кусок зуба с помощью ВАЗовсткого рассухаривателя, я задумался не только о своём здоровье, но и удобстве в работе. Причём как на снятой ГБЦ так и на двигателе. И обязательным дополнением его универсальности — возможность переставить его на кантователь ГБЦ (в скором времени), а также свободные руки при работе.
После исследований интернета на эту тему, мне приглянулся вот этот:

Благодаря наличию в конструкции опор для закрепления на ГБЦ, инструмент может применяться для рассухаривания различных видов наиболее распространенных двигателей. Отсюда и название — универсальный.
Закрепляем опоры на ГБЦ, после чего устанавливаем на них штангу, по которой будет перемещать нажимная втулка. С помощью втулки осуществляем давление на тарелку пружины клапана, что позволит рассухарить его. Достаточно просто и эффективно, не правда ли?
Преимущества:
рассухаривание без снятия ГБЦ; подходит для большинства 8-, 12-, 16- и 24-клапанных двигателей;
Недостатки:
несмотря на свое название, подходит далеко не для всех двигателей, но мне это и не нужно — автосервис открывать не собираюсь и гаражный тоже.

0 0 голоса

Рейтинг статьи
