Замена пыльника наружного шруса

Эта запись больше не о замене пыльника, а о том как это лучше не делать. Я менял впервые и вышло все через одно место.

Что мне понадобилось:
1.Пыльник
2.Гайка ступицы
3.Стопорное кольцо
4.Большой и маленький хомуты
5.Смазка для шруса

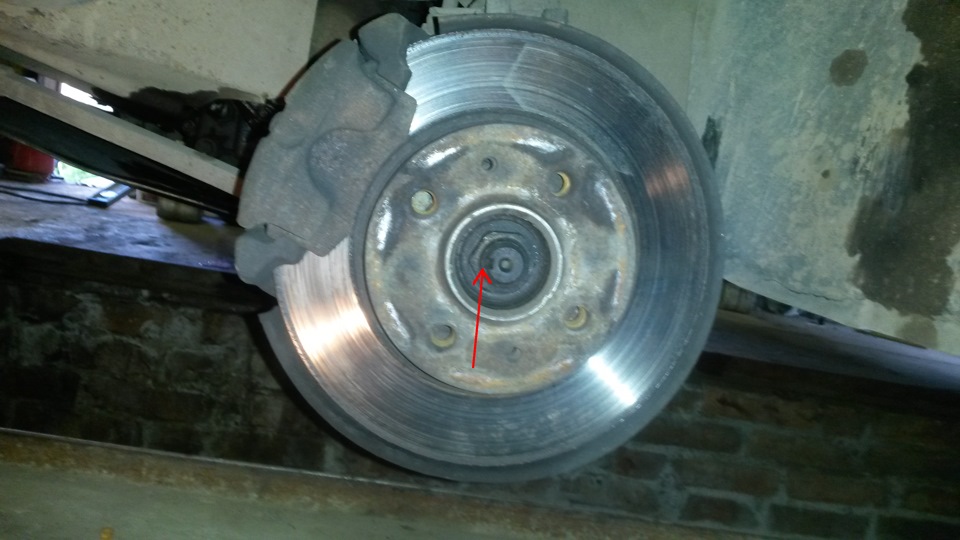

Для начала необходимо открутить гайку ступицы. Ее в одном месте подгибают, чтобы она не открутилась, поэтому необходимо сначала выпрямить то, что загнуто

Далее снял колесо и открутил 2 болта шаровой опоры, снял «колесо» со шруса и повернул руль так чтобы было максимально удобно (на сколько это возможность) работать со шрусом.

Предварительно начитавшись всяких гайдов я знал что шрус надо выбить, но тут меня ждала первая неприятность. Не знаю что я не так делал но шрус ни в какую не слезал. В конце концов, спустя кучу времени и сил у меня выбилась вся планка, которая вставляется в коробку.
Ладно, думаю… в принципе хотел поменять масло в коробке, часть слилась через отверствие в которую входил внутренний шрус, остальное слил через сливное отверствие

Всю планку со шрусами зажал в тисках и стал выбивать. Но не тут то было, ни в какую не слезал. В конце концов он сдался, вместе с ним разлетелось и стопорное кольцо.

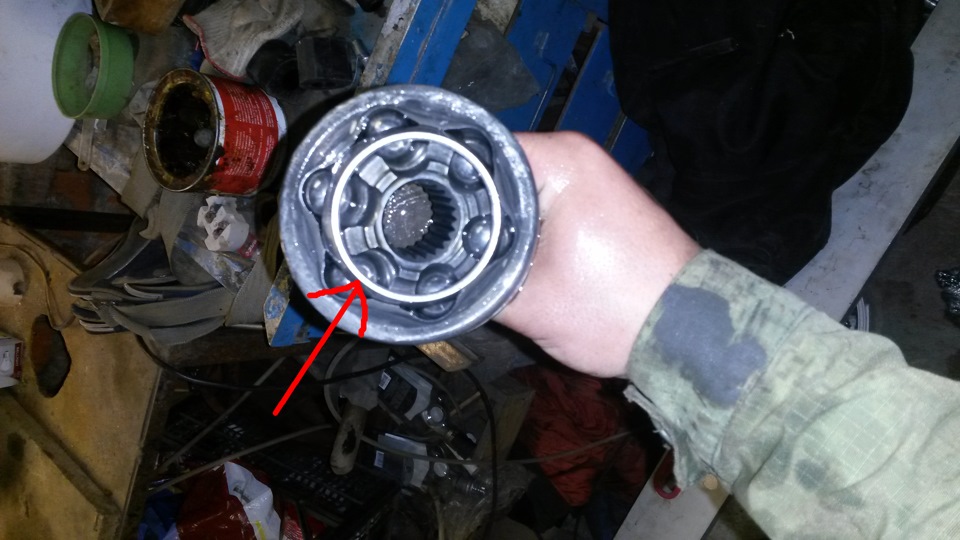

Бил я по вот этой части

Просьба знающим людям написать правильно или нет

Вычистил старый шрус в солярке, пока не стал блестеть как у кота яйца

Прежде чем одевать его назад нужно было одеть стопорное кольцо, это следующая проблема, с которой я столкнулся, оно если и одевалось то растягивалось и болталось, шрус бы не залез, несколько штук попортил, одел аккуратно на сколько смог, залил тюбик смазки для шруса в сам шрус и пыльник, все разработал, затянул хомутами и начал забивать…
Это, как вы понимаете было следующей проблемой, никак он не забивался, большое слишком стопорное кольцо становилось, одну сломал, вторую одел, вроде как забилось в конце концов.

Осталось вставить внутренний шрус в коробку и все, делов то! думал я.

Не видел другого способа как бить по внешнему шрусу. В коробку внутренний шрус тоже отказывался забиваться. Опять же спустя много времени и усилий он забился.

Залил новое масло в коробку и пошел закручивать гайку ступицы

Тут я с ужасом обнаружил что край шруса приплюснут от сильных ударов. Не подумал я раньше через что то по нему бить. К тому моменту я проклинал этот шрус уже 🙂
Пришлось часть резьбы срезать, не много. После этого закрутил ступичную гайку, забил ее, закрутил 2 болта шаровой и одел колесо

На этом история как не надо менять шрус закончена. Наверняка придется еще этим заниматься, поэтому просьба — напишите в комментариях как же правильно надо было и что я делал не так

Размеры внутреннего шруса ваз 2108

замена ШРУС (шарниры равных угловых скоростей) на автомобилях ваз 2108, ваз 2109, ваз 21099

Если во время движения при поворотах автомобиля ваз 2108, ваз 2109, ваз 21099 слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Если при покачивании вала привода рукой чувствуется люфт или пыльник шруса порваны, шрус требует замены. Разбирать шрус практически не имеет смысла. Это трудоемкая работа, ремонт, а при порванном пыльнике попавшая в шарнир грязь уже привела в негодность детали шарнира. Детали шарнира по отдельности заменять нельзя, и поэтому самое оптимальное решение — произвести замену шарнира надо в сборе и его пыльник. Появление следов смазки на шрусе указывает на то, что пыльник порван. Если во время эксплуатации были замечены следы подтекания масла в местах подсоединения привода передних колес к коробке передач, сальник внутреннего шарнира требует замены. 1. Снимите привод переднего колеса с автомобиля ваз 2108, ваз 2109, ваз 21099 (см. «Снятие и установка приводов передних колес»).

2. Для замены внутреннего шруса зажмите вал привода в тисках и снимите наружный и внутренний хомуты внутреннего шруса.

3. Сдвиньте пыльник по валу привода и выверните пыльник наизнанку.

4. С помощью выколотки сбейте внутренний шрус с вала, прикладывая усилие к обойме шруса.

5. Обратите внимание: на внутреннем конце вала привода установлена пластмассовая заглушка.

6. Проверьте наличие смазки в новом шрусе. В шрусе должна быть заложена смазка ШРУС-4 объемом 80 см3. Если вам кажется, что смазки мало, добавьте — лишняя смазка не помешает.

7. Устанавливая шрус, вбейте шрус несильными ударами молотка через деревянную проставку по наружному торцу хвостовика вдоль его оси до фиксации шруса на валу. При установке шруса следите, чтобы в шрус не попала грязь.

8. Установите пыльник на корпус шруса и отожмите отверткой кромку пыльника, чтобы воздух распрямил пыльник (выровняйте давление внутри пыльника и снаружи пыльника).

9. При установке пыльника внутреннего шруса выдержите размер от торца хвостовика до малой кромки пыльника, равный 210 мм, и тщательно затяните хомуты с помощью специальных клещей.

10. Для замены наружного шруса, снимите его наружный и внутренний хомуты.

11. Сдвиньте пыльник по валу и выверните пыльник наизнанку.

12. С помощью выколотки сбейте наружный шрус с вала, прикладывая усилие к обойме шруса.

13. Установите наружный шрус аналогично внутреннему шрусу. Отличия заключаются в том, что в шрусе должно быть заложено 40 см3 смазки ШРУС-4 и не надо выдерживать размер при установке пыльника.

привод передних колес автомобилей ваз 2108, ваз 2109, ваз 21099

Особенности устройства привода передних колес автомобилей ваз 2108, ваз 2109, ваз 21099

Привод каждого колеса состоит

Виды пыльников шруса

Пыльники шруса делят не только по материалу но и по месту установки. Бывают:

Внутренний пыльник.
Наружный пыльник.

Оба вида пыльников подвергаются растяжению/сжатию, нагреву от трения. Наружный пыльник шруса больше подвергается атаке со стороны камней, песка и прочей дорожной грязи, потому что крепиться к колесу. По размерам наружный пыльник несколько меньше внутреннего.

Снятие привода

Теперь можно и снять привод. Даже замена пыльника наружного ШРУСа ВАЗ 2109 лучше и быстрее проводится, когда привод полностью снят. Но не только в этом подвох. Дело в том, что при замене пыльника стоит осуществить промывку шарнира и забить в него новую смазку. Так вы сможете увеличить срок его службы, если, конечно, не будете «убивать» приводы агрессивным стилем езды. Выкручиваете полностью гайку со ступицы. Теперь можно аккуратно извлечь внешний ШРУС из нее.

Для этого аккуратно, стараясь не повредить тормозную трубку, дергаете стойку, держась за диск. Ступица должна без труда сойти со шлицов на приводе. Вот и все, теперь нужно извлечь внутренний. Примем во внимание тот факт, что масло вы из коробки слили уже. Поэтому при помощи небольшого зубила, которое вы ставите между коробкой и шарниром, а также молотка, выбиваете ШРУС из КПП. Не стоит пробовать закладывать ломик, в этом деле спасет только слабый, но резкий удар.

Пыльник и его особенности

Что такое пыльник, знает любой уважающий себя автомобилист – это эластичное резиновое изделие, которое предохраняет от нежелательного попадания внутрь механизма различных частиц – пыли, воды, масла, и прочего. Под пыльником гранаты (если конкретизировать) находится специальная смазка, изготовленная на основе графита. Она называется «смазка ШРУС».

Симптомы поломок

И стоит поговорить немного о явных признаках того, что гранаты вышли из строя. Это не очень приятный момент, так как больно может ударить по кошельку. Например, владельцам отечественных автомобилей придется отдать не менее 3000 рублей только лишь за комплект запасных частей для ремонта приводов. Что уж говорить о счастливых обладателях престижных моделей «Ниссанов» и «Фордов», пыльник ШРУСа (внутренний или внешний) которых стоит столько же, сколько шарнир на «девятку».

Первый признак неисправности механизма – это появление посторонних звуков, особенно при трогании с повернутым в сторону рулем. При выравнивании руля все исчезает. Но можно спутать поломку гранаты с неисправностью шаровой опоры – она тоже хрустит, когда в ней увеличиваются люфты. Поэтому перед тем, как поставить окончательный диагноз, стоит проверить всю подвеску, чтобы выявить максимальное количество дефектов.

Подготовка к ремонту

Первым делом приподнимите автомобиль. Но перед этим зафиксируйте его положение противооткатными упорами и сорвите гайку на ступице. Для этого расконтрите ее и, установив ключ с большим рычагом, попробуйте выкрутить. Обратите внимание на то, что на обеих сторонах резьба на ступицах разная. После того как сорвете гайку, можно поднять сторону машины и снять колесо.

А вот теперь стоит вопрос, при замене ШРУСа ВАЗ 2109 нужно ли сливать масло с коробки? Ответ однозначный – нужно! Но можно не все сливать, а лишь две трети от общего объема. Дело в том, что масло начнет вытекать, когда вы снимете привод. А если не планируется его замена, то не стоит рисковать и терять дорогостоящее масло. После этого необходимо снять рулевой наконечник. Для этого выкручиваете гайку, предварительно извлечь нужно шплинт. Используя съемник, выпрессовываете палец из поворотного кулака стойки. Также нужно выкрутить два болта, которыми произведен крепеж корпуса шаровой опоры к ступице.

Замена

При возникновении проблем с гранатами, следует определить, у каких именно образовались неполадки. Далее мы рассмотрим, как поменять привод, как его снять. Дополнительно рекомендуем посмотреть видео руководства по ремонту.

Процедура замены внутренних и наружных ШРУСов отличается друг от друга, потому каждый этап следует рассматривать отдельно.

Начнем с внутреннего.

Внутренний ШРУС

Резиновые пыльники — это уязвимый элемент конструкции гранаты. Не редко, заменив пыльник, промыв гранату с помощью бензина и заложив новую смазку, удается решить проблему. Если износ ШРУСа незначительный, подобные меры могут заменить полноценный ремонт.

Но если вы обнаружили поломку поздно, придется полностью менять внутренние шрусы.

Включите ручной тормоз, установите противокаты под колеса.
Открутите гайку ступицы с помощью воротка и торцевой головки. Аккуратно бородком удалите элементы кернения с гайки. Так вам удастся сохранить резьбу на гранате. Саму гайку при обратной сборке потребуется заменить на новую.
Тут главное откручивать гайку, опустив колеса на землю. Иначе вы рискуете сломать дифференциал и прочие компоненты коробки передач.
Поднимите автомобиль с помощью домкрата с нужной стороны, перед этим ослабив гайки колеса. Снимите колесо.
Слейте масло из коробки передач. Это можно сделать и раньше, как вам удобнее.
Освободите поворотный кулак от шаровой опоры в нижней части. Для этого откручивается пара крепежных болтов.
Поскольку вы уже демонтировали гайку ступицы и открутили от поворотного кулака шаровую, приступайте к извлечению шлицевой части гранаты. Для этого потяните на себя тормозной диск со стойкой в сборе. Ход у нее приличный. Просто не забудьте повернуть руль до упора так, чтобы наконечник рулевой выступил на максимальное расстояние.
Подденьте внутреннюю гранату монтировкой, что позволит вам извлечь привод.
Достав ШРУС, посмотрите на состояние сальника в КПП. При обнаружении следов потеков обязательно замените элемент.

Внутренний привод (ШРУС) предназначен для работы с меньшими углами, его пыльник менее подвержен негативным воздействиям. Потому меняют внутреннюю гранату достаточно редко.

Наружный ШРУС

Наружная граната изнашивается активнее, потому замену проводят чаще.

Ни в коем случае не извлекайте одновременно два ШРУСа из КПП. В противном случае это приведет к смещению шестерни. Снимайте поочередно или вставляйте специальные вставки на место шарнира.

Если у вас имеется большой опыт в подобных делах, наружную гранату вполне можно выбить прямо под автомобилем. Это экономит время, силы. Но подобная задача требует повышенного внимания и осторожности в действиях.
Обеспечьте неподвижность или ограниченное движение полуоси. Если этого не сделать, полуось будет перемещаться при ударах молотком по обойме гранаты. Из-за этого внутренний ШРУС попросту выйдет из контакта, разделится на части внутри пыльника. Потому придется демонтировать узел полностью, а это уже очень сложная задача.
Держать полуось можно руками, но более эффективное средство — ручные тиски, газовый ключ. Лучше заручиться поддержкой напарника. Это оптимальный вариант.
Возьмите достаточно тяжелый молоток с короткой рукояткой.
Разрежьте в случае повреждения, выверните или отведите в сторону пыльник, чтобы он не мешал наносить удары.
Удары следует делать резкие, но при этом аккуратные. С огромного размаха стучать по элементу не стоит.
За счет последовательных ударов сопротивление фиксирующего кольца должно ослабнуть, что позволит демонтировать наружную гранату с полуоси.
Тщательно обработайте бензином посадочный участок, обработайте ветошью и заложите порцию новой смазки в шарнир.
Новый пыльник надевается на полуось и монтируется новенький ШРУС.

Замена пыльников

После того, как снимите привод, можно и заменить пыльник ШРУСа (внутренний). Фото этого элемента вы можете видеть в статье, по конструкции он одинаков у всех моделей автомобилей. Отличия только в размерах, составе материала, из которого изготовлен. После демонтажа привода фиксируете его в тисках. Снимаете хомуты, чтобы не мешали. Процедура снятия ШРУСа с полуоси довольно проста – необходимо молотком наносить удары по шарниру. Благодаря этому кольцо сжимается и перестает фиксировать на приводе гранату.

После этого, если вы не планируете замену всего шарнира, обязательно нужно промыть его тщательно, используя уайт-спирит, растворитель, бензин, и проч. Главное – по максимуму избавиться от всей смазки внутри. После этого обязательно просушить, чтобы агрессивного растворителя не осталось и он весь улетучился. Только лишь после этого можно надеть на полуось новый пыльник и установить гранату на шлицы до того момента, когда кольцо стопорное зафиксирует ее окончательно.

Вот теперь набиваете смазку под пыльник ШРУСа (внутренний). «Ниссан» ремонтируется точно так же, как и отечественная «девятка». Как говорится, маслом не испортить кашу, поэтому лишней смазка не окажется. Также необходимо и шарниры покрыть хорошим слоем смазочного материала. После этого надеваете пыльник и фиксируете его при помощи хомутов. Обратите внимание, что хомуты не все подходят. Например, не везде модно поставить с червячным механизмом, он годится только для крепления пыльника к полуоси.

Как зменить шрусы и пыльники на ВАЗ 21099

Как определить необходимость замены ШРУСАа (шарнир равных угловых скоростей) или, как называют многие автолюбители, гранаты? Заменить этот элемент подвески нужно тогда, когда при повороте руля слышится стук или хруст. Чтобы окончательно в этом убедится, нужно внимательно проверить вал привода на наличие люфта, чтобы сделать это нужно качать его рукой. Очень хорошо когда поврежден только пыльник и в него попала грязь. В таком случае нужно снять гранату, тщательно прочистить, всё в середине смазать и установить новый пыльник.

Состояние пыльника проверяется тогда, когда руль полностью повернут в одну сторону. Когда на пыльнике есть трещины или повреждения, то в таком случае его обязательно заменить на новый. Если вовремя на заменить порванный чехол, то через некоторое время грязь и вода могут разрушить ШРУС. Перед началом работы автомобиль ВАЗ 2109 нужно установить на ручник и под задние колеса установить бруски для блокировки. После этого нужно ослабить гайку ступицы, перед этим сняв защитный колпак.

В таком случае нужен будет качественный ключ со стальной трубой, потому что бы отвернуть гайки нужно придать усилия 22,5-25,0 кгс*м. В таком случае можно с легкостью изготовить инструмент в домашних условиях, которые потом можно использовать при другой работе. Берем зубило и привариваем к нему головку на 30, также нужна металлическая труба примерно метр или чуть больше. Итак, возвращается к гранате на автомобиле ВАЗ 2109. После того как откручена гайка ступицы, нужно открутить болты от колеса.Переднее колесо аккуратно поднимаем, после чего выкручиваем несколько болтов крепления нижней шаровой опоры от поворотного кулака. Руль поворачиваем до упора влево или вправо после чего поворотный кулак оттягиваем вместе со стойкой, потом шлицевой конец наружной гранаты со ступицы нужно затянуть. Следующим этапов следует выбивание гранаты из коробки переключения передач.

Потом в тисках нужно застопорить вал, хомуты удаляем с крепления внутренней и наружной гранаты, пыльныки выкручиваем наизнанку. Молотком нужно сбить гранату с вала, и основное усилие направлять на обойму шарнира. Если ШРУСы в рабочем состоянии, то промыть их нужно бензином, предварительно удалив старую смазку и лишнюю грязь. Одеваем новый пыльник и на шлицы одеваем новую гранату, предварительно обработав ее смазкой. Хомут пыльника затягиваем на валу и чтобы выровнять давления воздуха в пыльнике с помощью отвертки нужно открутить наружную кромку чехла, только после этого нужно зажать наружный хомут. Когда будет собираться внутренняя граната не нужно забывать о заглушке, которую устанавливают на конце вала. Также не нужно забывать и о стопорном кольце. После того как привод был установлен КПП, его нужно установить до полной фиксации гранаты в полуосевой шестерне, предварительно ударяя молотком по валу оси. Сборку нужно проводит в обратном порядке к снятию. Гайку ступицы нужно поменять на новую и после затяжки нужно аккуратно закроить край гайки, чтобы не произошло раскручивания. Во время замены одного из ШРУСов, нужно заменить сразу же и вторую, а после работы сделать сход/развал. Также нужно осмотреть шаровые опоры, которые также могут быть изношенными. Лучше заменить их на этом этапе, нежели потом всё заново разбирать.

Как поменять пыльники шарнира приводного вала на переднеприводных автомобилях ВАЗ

Как самостоятельно проверить состояние пыльников
Порядок работ при замене пыльника ШРУСа на ВАЗ-2109 и ряд важных нюансов, которые необходимо учесть:
Процесс сборки приводного вала:

Пыльники шарниров приводного вала — важные элементы, защищающие подшипник от попадания в него пыли и грязи. Необходимо регулярно проверять их целостность.

Как самостоятельно проверить состояние пыльников

При обнаружении каких либо повреждений или протекания смазки, требуется поменять чехлы как можно скорее.

В противном случае приводной вал (ШРУС) автомобиля быстро выйдет из строя.

Порядок работ при замене пыльника ШРУСа на ВАЗ-2109 и ряд важных нюансов, которые необходимо учесть:

при покупке новых пылезащитных чехлов также необходимо приобрести хомуты, новые гайки ступиц и два стопорных кольца на внутреннюю часть вала;
прежде чем начать работу, поставьте автомобиль на ручной тормоз;
подложите под задние колеса башмаки, чтобы машина не покатилась;
не поднимая авто, при помощи отвертки, снимаем защитный колпачок и отпускаем гайку ступицы, используя головку на 30, с длинным рычагом воротка т.к. гайка затянута с большим усилием;
затем отпускаем колесные болты;
при помощи домкрата поднимаем автомобиль и подставляем под кузов упор для безопасности. Ни в коем случае не производите работы при поднятом домкрате, без дополнительного упора, во избежание падения автомобиля;
снимаем колесо;
откручиваем гайку ступицы и снимаем упорную шайбу, находящуюся под ней;
отворачиваем болты шаровой опоры, прикрепленной к поворотному кулаку;
выворачиваем руль в крайнее положение, если меняете пыльник ШРУСа на левом колесе, то влево, если на правом, то соответственно вправо;
вытягиваете на себя ступицу, вместе со стойкой и вынимаете ШРУС из шлицевого соединения;
выдергиваем приводной вал из коробки с помощью монтировки. Снимать приводы нужно поочередно. В случае снятия обоих валов сразу, шестерни дифференциала могут сместиться, тогда вставить вал обратно будет невозможно;
снимаем хомуты, держащие пыльники;
зажав вал в тиски, выбейте шарниры с вала, ударяя молотком по обойме подшипника;
снимите старый пыльник. Его можно просто срезать;
после этого необходимо удалить старую смазку и промыть ШРУС от пыли и грязи;

Процесс сборки приводного вала:

берем новый пылезащитный чехол и одеваем его на вал;
забиваем ШРУС на шлицы, предварительно набив его новой смазкой;
надеваем пыльник на подшипник и закручиваем хомуты;
на конце вала внутреннего ШРУСа устанавливаем пластмассовую заглушку;
перед тем как монтировать привод на место, установите новое стопорное кольцо на внутреннюю часть приводного вала;
вставьте и защелкните вал в коробку передач, слабо постукивая молотком, желательно через проставку, по валу;
наружную сторону приводного вала вставляем в шлицевое соединение ступицы. Одеваем упорную шайбу;
обязательно устанавливаем новую гайку ступицы;
туго затягиваем гайку. При наличии динамометрического ключа усилие затяжки должно составлять 25кг/см;
законтриваем гайку при помощи зубила, замяв ее край. Для предотвращения самопроизвольного откручивания гайки;
устанавливаем на место защитный колпачок гайки ступицы;

Всю процедуру замены пыльников ШРУСа на ВАЗ-2109 проводим с другой стороны автомобиля, в той же последовательности.

После установки приводов, необходимо проверить надежность соединений, взявшись за привод рукой и покачав его в разные стороны. При этом не должно проявиться никаких люфтов. Также люфт недопустим в подшипниках ступиц. Колесо должно вращаться свободно, без каких либо затруднений.

При своевременном обнаружении дефектов и замене пыльников, увеличивается срок службы узлов и механизмов приводов вашего автомобиля.

Подробная видеоинструкция:

Как заменить пыльник наружного ШРУСа на автомобилях ВАЗ

У переднеприводных автомобилей семейства ВАЗ начиная от модели 2108 и заканчивая моделью 2115, а также более современных авто «Калина» и «Приора» обслуживание привода ведущих колес сводиться к периодической проверке состояния пыльников ШРУСов, как наружных, так и внутренних.

В остальном, используемые на данных машинах шарниры равных угловых скоростей шарикового типа с направляющими канавками, обслуживания не требуют.

Причины замены пыльника

Ресурс ШРУСов может очень быстро сократиться из-за поврежденных пыльников. Попадающие внутрь «гранаты» грязь и пыль работают как абразив.

А поскольку элементы шарнира являются сильнонагруженными и постоянно контактируют между собой, попавшая грязь очень быстро повреждает их и «граната» выходит из строя.

Даже если не проверять состояние пыльника, шарнир о своем повреждении сам просигнализирует.

К примеру, как показано на фото ниже ШРУС провернуло.

При выполнении поворотов, ШРУС с попавшей в него грязью, начнет сильно трещать. Если быстро не устранить повреждение, «граната» в скором времени попросту распадется и придется ее полностью заменять.

Но замена ШРУСа обойдется значительно дороже, чем пыльника. Поэтому обнаружив повреждение пыльника, или услышав треск ШРУСа лучше сразу же заняться устранением неисправности.

А устраняется такая неисправность путем замены пыльника, промывки ШРУСа и закладки в него новой смазки.

Далее рассмотрим последовательность действий по замене внешнего пыльника ШРУСа переднеприводных ВАЗов на примере модели 2199.

Похожие работы проводятся и на моделях ВАЗ 2110, 2114, поэтому проблем у владельцев этих автомобилей, после прочтения статьи, мы надеемся не будет.

Внешний пыльник выбираем потому, что он повреждается значительно чаще, чем внутренний, поскольку располагается возле ступицы колеса и воздействие на него происходит интенсивнее, поэтому и шанс появления трещины на нем больше.

Подготовка

Итак, выявлено повреждение пыльника на ВАЗ 2199. Заменить его и промыть сам ШРУС можно и в гараже, главное, чтобы была смотровая яма.

Из инструментов понадобиться:

Набор ключей (накидных, рожковых);
Набор головок и воротки;
Щетка по металлу;
WD-40;
Монтировка;
Молоток;
Домкрат;
Противооткатные опоры;
Деревянные подставки.

Также понадобится новый пыльник, смазка ШРУС-4, емкость для сбора масла, емкость с бензином, для промывки ШРУСа, ветоши.

Все работы лучше выполнять вдвоем с помощником.

Для удобства распишем процесс замены внешнего пыльника с левой стороны. Работы по замене с право стороны идентичны.

Разборка привода и замена пыльника

Машина загоняется на яму, под колеса ставятся упоры, само авто оставляется на первой передаче.

Перед полным снятием колеса, послабляются все гайки его крепления.

Также снимается защитный колпачок гайки крепления привода к ступице.

Чтобы гайка не откручивалась с вала, она по окружности накернена, из-за чего на ней есть загибы, входящие в паз, проделанный в валу.

Эти загибы нужно выровнять, делается это тонкой отверткой или выколоткой и молотком.

После выравнивания загибов, при помощи головки и мощного воротка гайка выкручивается, а также снимается шайба, находящаяся под ней.

Далее машина выдомкрачивается и под его пороги ставятся деревянные подставки.

Выкручиваются гайки крепления колеса и последнее снимается.

Дальше производятся работы под автомобилем.

Если имеется защита картера, она откручивается. Затем через сливную пробку в подготовленную емкость сливается масло из КПП.

Далее нужно открутить два болта крепления нижней шаровой опоры к ступице.

Это даст возможность смещаться последней вбок. Заодно можно проверить состояние самой опоры.

Руль нужно выкрутить до упора влево, чтобы привод полностью сместился во внутреннем ШРУСу, обеспечивая минимальную его длину.

После этого ступица снимается со шлицов приводного вала.

Внешняя сторона привода будет извлечена.

Далее можно пойти двумя путями.

Сбить внешнюю «гранату», не извлекая внутренний ШРУС.

Для этого нужно снять хомуты крепления пыльника, а затем последний разрезать, а далее вытереть имеющуюся смазку на шарнире.

Затем нужно исключить возможность сдвигаться приводу на внутреннем шарнире.

Для этого берутся малые тиски или попковый ключ, вал зажимается в них и крепко удерживается в руках.

Помощник при помощи проставки с мягкого метала и молотка сбивает ШРУС, нанося удары по внутренней обойме шарнира.

При таком методе сливать масло с коробки не нужно. Но существует возможность при нанесении ударов выскакивания внутренней обоймы из внешней внутреннего ШРУСа.

Также сбивать «гранату» таким способом не очень удобно, поскольку выполнятся эта работа будет в ограниченном пространстве.

Полное извлечение привода с автомобиля. Для этого между корпусом КПП и внутренним шарниром загоняется монтировка и движениями вперед-назад вытягивается вал, входящий в КПП.

После этого привод полностью снимается.

Достоинством этого метода является также и возможность оценки состояния и замены сальника КПП, через который часто протекает масло.

В дальнейшем будем рассматривать работы при полностью снятом приводе.

Привод извлечен, что дальше?

Поверхность привода очищается щеткой по металлу и ветошью.

Затем снимаются хомуты крепления пыльника, и он разрезается или снимается с помощью отвертки.

ШРУС вытирается от смазки, после чего сбивается.

Для этого его можно зажать в тисках или удерживать на весу внешней «гранатой» вниз, и помощник сбивает ее при помощи выколотки и молотка.

После этого нужно проверить состояние стопорного кольца на конце вала и при надобности его заменить.

Снятый шарнир, тщательно протирается и опускается в емкость с бензином для промывки.

Новый пыльник одевается на вал.

Промытый ШРУС садится на шлицы вала, а затем набивается на последний.

Набивать его нужно молотком через деревянную проставку.

Не забываем про смазку.

Перед натягиванием пыльника на ШРУС, внутрь его, а также внутрь шарнира закладывается смазка ШРУС-4. После этого пыльник надевается на «гранату» и фиксируется хомутами.

Далее остается только собрать все на место.

Привод забивается в КПП при помощи молотка и деревянной проставки.

На шлицы внешнего ШРУСа надевается ступица и затягивается гайка ее крепления.

Прикручивается на место нижняя шаровая опора. Ставиться колесо.

После этого нужно проверить на затяжку все болты и гайки, которые выкручивались.

Прикручивается защита картера, авто снимается с подставок, заливается масло в КПП.

Такая же последовательность работ и с приводом другой стороны.

Замена пыльника наружного шруса на ВАЗ 2109 (Видео)

ШРУС — это шарнир равных углов скоростей. Он является нагруженным, весьма значимым элементом ходовой части для переднеприводных ВАЗ 2109. При идеальных условиях эксплуатации ресурс элемента рассчитан на продолжительный срок службы, равный практически ресурсу самого автомобиля.

Причины и поломки

В действительности ресурс ШРУСа оказывается существенно меньше, что вызвано условиями эксплуатации, низким качеством дорог, манерами вождения и прочими факторами.

В народе ШРУС принято называть»гранатой», что обусловлено внешним сходством элемента с этим взрывным устройством.

Вот что вам следует знать про неисправности гранаты:

Практика показывает, что наиболее частой причиной выхода из строя ШРУСа является грязь, пыль, песок, которые попадают в механизм через поврежденный пыльник;
Иногда проблему не функционирующей гранаты можно решить путем замены пыльника. Это возможно, если сам ШРУС еще не успел износиться из-за воздействия загрязнений;
Если не обнаружить вовремя поврежденный пыльник, граната полностью износится буквально за 200 километров пробега;
В случае выхода из строя ШРУСа появляется сильный хруст при вхождении в повороты и ускорениях. Подобный симптом говорит о необходимости срочно заменить шрус;
Стоимость новых гранат достаточно демократичная, они доступны в любом магазине автозапчастей. Но приобретать следует те, которые отвечают техническим требованиям ВАЗ 2109;
При наличии хотя бы небольшого опыта по самостоятельному ремонту авто, заменить гранату вполне можно своими руками.

Старый и новый элемент

Виды ШРУСов

Прежде чем приступать к ремонту, необходимо узнать, как именно устроен узел.

Пара приводов на ВАЗ 2109 оснащается в общей сложности 4 ШРУСами.

Тип ШРУСа

Особенности

Их 2. Осуществляют передачу вращающего момента на полуоси от коробки переключения передач

Их также два. Устанавливаются на концы полуосей и передают вращающий момент непосредственно на колеса

Наружный

Данная схема расположения гранат обеспечивает возможность вращения колес при поворотах и постоянной работе системы подвески. Если говорить проще, наружные ШРУСы отвечают за передачу момента при поворотах, а внутренние — за вертикальное перемещение колес. Это наезды на кочки, ямы, крен в поворотах и пр.

Внутренний

Замена

Начнем с внутреннего.

Внутренний ШРУС

Но если вы обнаружили поломку поздно, придется полностью менять внутренние шрусы.

Включите ручной тормоз, установите противокаты под колеса.
Открутите гайку ступицы с помощью воротка и торцевой головки. Аккуратно бородком удалите элементы кернения с гайки. Так вам удастся сохранить резьбу на гранате. Саму гайку при обратной сборке потребуется заменить на новую.
Тут главное откручивать гайку, опустив колеса на землю. Иначе вы рискуете сломать дифференциал и прочие компоненты коробки передач.
Поднимите автомобиль с помощью домкрата с нужной стороны, перед этим ослабив гайки колеса. Снимите колесо.
Слейте масло из коробки передач. Это можно сделать и раньше, как вам удобнее.
Освободите поворотный кулак от шаровой опоры в нижней части. Для этого откручивается пара крепежных болтов.
Поскольку вы уже демонтировали гайку ступицы и открутили от поворотного кулака шаровую, приступайте к извлечению шлицевой части гранаты. Для этого потяните на себя тормозной диск со стойкой в сборе. Ход у нее приличный. Просто не забудьте повернуть руль до упора так, чтобы наконечник рулевой выступил на максимальное расстояние.
Подденьте внутреннюю гранату монтировкой, что позволит вам извлечь привод.
Достав ШРУС, посмотрите на состояние сальника в КПП. При обнаружении следов потеков обязательно замените элемент.

Наружный ШРУС

Наружная граната изнашивается активнее, потому замену проводят чаще.

Если у вас имеется большой опыт в подобных делах, наружную гранату вполне можно выбить прямо под автомобилем. Это экономит время, силы. Но подобная задача требует повышенного внимания и осторожности в действиях.
Обеспечьте неподвижность или ограниченное движение полуоси. Если этого не сделать, полуось будет перемещаться при ударах молотком по обойме гранаты. Из-за этого внутренний ШРУС попросту выйдет из контакта, разделится на части внутри пыльника. Потому придется демонтировать узел полностью, а это уже очень сложная задача.
Держать полуось можно руками, но более эффективное средство — ручные тиски, газовый ключ. Лучше заручиться поддержкой напарника. Это оптимальный вариант.
Возьмите достаточно тяжелый молоток с короткой рукояткой.
Разрежьте в случае повреждения, выверните или отведите в сторону пыльник, чтобы он не мешал наносить удары.
Удары следует делать резкие, но при этом аккуратные. С огромного размаха стучать по элементу не стоит.
За счет последовательных ударов сопротивление фиксирующего кольца должно ослабнуть, что позволит демонтировать наружную гранату с полуоси.
Тщательно обработайте бензином посадочный участок, обработайте ветошью и заложите порцию новой смазки в шарнир.
Новый пыльник надевается на полуось и монтируется новенький ШРУС.

Демонтажные работы

Для фиксации пыльника к полуоси и корпусу новой гранаты многие используют обычные сантехнические хомуты. Практика владельцев ВАЗ 2109 показывает, что они удобнее и эффективнее стандартных крепежей, предусмотренных заводом.

Поменять ШРУСы — задача не самая легкая, но и невероятно сложным этот этап никак не назовешь. Главное, использовать качественные новые гранаты, чтобы в ближайшие несколько десятков тысяч километров пробега вы про них забыли. А они о себе не напоминали.

Меняем пыльник ШРУСа ВАЗ-2109 без снятия привода

Шарнир равных угловых скоростей (ШРУС), или, как его называют в простонародье, граната, появился в тот момент, когда на рынок стали внедряться переднеприводные машины, и его основная задача – передавать команду от коробки передач к ведущему колесу. Если помните, то в заднеприводных же машинах эту функцию выполняет карданная передача. Для переднеприводного автомобиля подобный механизм приведет к увеличению его размеров, а, соответственно, вместе с этим вырастет и цена.

Что касается ВАЗ-2109, то на эту модель установлено два ШРУСа: наружный и внутренний.

И сегодня мы с вами поговорим о том, как своими руками заменить наружный пыльник для данного автомобиля, так как именно он чаще всего деформируется и рвется.

Причины выхода из строя ШРУСа

В отличие от других автомобилей, для ВАЗ-2109 особенно трудно сохранить пыльник гранаты на длительный период в рабочем состоянии. Основными причинами выхода его из строя, прежде всего, могут послужить неблагоприятные климатические и внешние факторы. Вследствие этого на деталях образуются трещины, и дальнейшая его эксплуатация будет невозможна. Через порванный механизм внутрь шарнира попадает пыль и грязь, и из-за этого изнашиваются детали гранаты. Выявить это несложно: при движении авто и при поворотах авто издает «хрустящий» звук, и это уже первый сигнал.

Если после того, как вы услышали подозрительный хруст в своем ВАЗ-2109, приехали в гараж и обнаружили шарнире следы смазки, то незамедлительно нужно выполнить полную замену ШРУСа вместе с пыльником, так как детали этого механизма не могут взаимозаменяться.

Инструкция

Прежде чем приступать к любому виду ремонта, необходимо подготовить все, что пригодится в процессе работы. Итак, для того чтобы изъять гранату из ВАЗ-2109, нам потребуется головка на 30 (потребуется для снятия ступичной гайки) и на 13 (для снятия шаровой), а также молоток и отвертка для хомутов.

Приступим?

Перед началом замены механизма нужно слить все масло с коробки передач. Домкрат пока не трогаем! Под заднее колесо машины необходимо подложить кирпич, после этой процедуры берем головку на 30 и, соответственно, ослабляем гайку. Не пугайтесь, вам может потребоваться в качестве рычага примерно полуметровый кусок трубы длиной в полметра. Помните, нам нужно только ослабить гайку, но пока еще не снимать!
Все получилось? Идем дальше! Поднимаем машину домкратом, и только теперь полностью снимаем ступичную гайку вместе с шайбой. Сейчас можно спокойно снять колесо со ступицы.
Берем головку на 13 и снимаем два болта, которые крепят шаровую к ступице. После этого отодвигаем ступицу и вынимаем из нее наружную гранату. Затем приставляем к внутренней гранате монтировку и с помощью ударов молотка выбиваем его из коробки передач. Кстати, если под рукой все же не оказалось монтировки, ее заменить сможет кусок трубы.
Когда граната будет изъята, зажимаем ее вал в тисках.
Снимаем хомуты с негодного пыльника. После этого сбиваем наружную гранату. Внимание! Дабы не повредить, ее бить нужно по краю. Когда эта операция будет выполнена, уберите всю старую смазку с механизма, помойте его в бензине или керосине и снова хорошо протрите, таким образом вы сможете более качественно удалить следы смазки.
Теперь одеваем на приводной вал новый пыльник, и с помощью молотка забиваем наружный ШРУС назад, тщательно смазав после этого все детали изделия. После этого одеваем его и стягиваемым хомутом.
Затем вставляем гранату в коробку передач, забивая ее туда. Помещаем в ступицу и возвращаем на место шаровую. Надеваем ступичную гайку.

Внимание! Ступичную гайку не нужно затягивать с большой силой. После установки колес затягиваем болты, не прилагая для этого большой физической силы.

Снимаем автомобиль с домкрата, а кирпич кладем под переднее колесо и плотно затягиваем гайки.
Ну а теперь в коробку передач заливаем масло.

Вот и все. Поздравляем! Замена пыльника на ВАЗ-2109 завершена!

Замена пыльника ШРУСа Ваз 2109

Во время эксплуатации автомобиля периодически нужно контролировать состояние пыльников ШРУСов. Шарнир равных угловых скоростей, обеспечивающий передачу крутящего момента от коробки передач Ваз 2108 2109 21099 до передних колес.
Очень часто сталкиваешься с тем, что под этим понятием, люди понимают немного разные вещи. Некоторые называют ШРУСом весь механизм передачи, некоторые разделяют эти понятия на внутренний и наружный. Если немного подумать, то понятно, что в простонародьи ШРУСом называют весь механизм полностью. Однако руководства по эксплуатации делят его на внутренний и внешний, а также приводной вал. Внутренний ШРУС вставляется в коробку передач, внешний ШРУС — в ступицу, приводной вал соединяет оба ШРУСа.
Теперь вернемся к пыльникам. Пыльник предотвращает попадание грязи и влаги внутрь шарнира. Поэтому, если порванный пыльник не менять, то его смазка вымоется, попадет пыль. ШРУС начнет хрустеть на поворотах и в итоге может заклинить и развалиться. Порваный пыльник легко выявить по виду смазки на его поверхности, либо часто бывает что он разрывается пополам.
Перед заменой необходимо зайти в автомагазин и приобрести новый пыльник ШРУСа, цена 3$. Также будет необходима смазка для ШРУСов, цена около 1$. Также необходимо обратить внимание какими хомутами стянут порваный пыльник, в случае необходимости купить новые обжимные хомуты.
Замена пыльника наружного ШРУСа Ваз 2108 2109 21099:
Наружный пыльник рвется чаще чем на внутреннем ШРУСе. Это потому, что он сильнее и чаще деформируется в процессе эксплуатации. Из инструмента необходимо подготовить:
— Головка на 30, чтобы открутить ступичную гайку.
— Головка на 13, чтобы открутить шаровую.
-Молоток.
— Монтировка и куски тонких труб.
— Отвертка для хомутов.
1) Самое первое, что необходимо сделать перед заменой пыльника — это слить масло с коробки передач. Как это сделать подробно описано в следующей статье. Масло сливается потому, что придется снимать весь ШРУС, в том числе и его внутреннюю часть, вставленную в коробку передач. Соответственно если масло не слить, то после вынимания ШРУСа оно выльется на землю.
2) Прежде чем поддомкрачивать машину, необходимо ослабить ступичную гайку.

Откручиваем ступичную гайку

Подлаживаем кирпич под задние колеса, отконтрагаиваем ступичную гайку, затем одеваем головку на 30 на нее и пробуем открутить ее. Ступичная гайка закручивается с большим усилием, поэтому, чтобы ее открутить нужен хороший рычаг. Обычно в этом помогает кусок трубы, длиной около полуметра. Ни в коем случае не пытайтесь ослабить ступичную гайку на передаче и поддамкраченной машине — можно повредить дифференциал коробки передач.
3) После того как сорвете и немного ослабите ступичную гайку, необходимо поддамкратить машину. И только потом открутить ступичную гайку и снять ее шайбу. Снимаем колесо со ступицы.

Ступичная гайка откручена

4) Затем головкой на 13 откручиваем два болта, крепящие шаровую к ступице.

Откручиваем шаровую Ваз 2109

После этого появляется возможность двигать ступицу вместе с передней стойкой. Отодвигая ступицу, вынимаем наружный ШРУС из ступицы.

Достаем ШРУС Ваз 2109 из ступицы

5) Теперь необходимо выбить внутренний ШРУС из коробки передач. Делается это с помощью ударов молотком по монтировке, приставленной к внутреннему ШРУСу.

Выбиваем ШРУС из коробки передач Ваз 2109

Если монтировки нет, можно использовать кусок трубы.
6) Вынимаем ШРУС из коробки передач и несем его к тискам, в которых зажимаем его вал.

Зажимаем ШРУС в тисках

7) Теперь необходимо снять хомуты с порванного пыльника. Затем пыльник отгибаем назад к валу, или просто разрезаем его ножом и снимаем.
Кстати, внутренний и наружний ШРУСы часто называют гранатами. Ну это потому что, когда они не надеты на вал они выглядят как гранаты. В интернете можно встретить статьи «Замена наружней гранаты Ваз 2109», ни или что-то похожее.
8) После снятия пыльника сбиваем молотком наружную гранату.

Наружняя граната сбита

Бить надо по самому краю, что не повредить ее. Со сбитой гранаты Ваз 2108 2109 21099 необходимо удалить старую смазку, так как она уже в песке и пыли.

Наружняя граната Ваз 2109

Затем необходимо искупать гранату в бензине или керосине и еще раз тщательно протереть, удаляя старую смазку.

Убираем старую смазку из ШРУСа

9) Одеваем на приводной вал новый пыльник и отгибаем его назад. С помощью молотка, забиваем наружную гранату на место. И теперь, тщательно смазываем внутренности гранаты, каждый шарик, обоймы, внутренности пыльника смазкой для ШРУСов.

Новый пыльник и смазка для ШРУСов

Затем надеваем пыльник на гранату и стягиваем большим хомутом.

Новый пыльник одет

10) Теперь необходимо просто установить весь ШРУС в сборе обратно на автомобиль. Сначала, естественно, вставляем его в коробку передач. Перед этим не забываем протереть сальник от пыли. И забиваем ШРУС в коробку передач опять таки с помощью молотка.
11) Одеваем ШРУС в ступицу и прикручиваем наместо шаровую.Наживляем ступичную гайку, не забывая про шайбу, но не затягиваем с большим усилием.
12) Устанавливаем на место колесо и несильно затягиваем болты.

Устанавливаем на место ШРУС

Опускаем машину с домкрата, подкладываем кирпич под переднее колесо и с усилием затягиваем ступичную гайку. Накернение на гайке должно стать в тоже место, в котором Вы изначально откручивали колесо.

Накерняем ступичную гайку

Накерняем гайку исключая ее самопроизвольное откручивание.
13) Осталось залить масло в коробку передач.

Конечно, если коробка передач у Вас необслуживаемая, то придется немного помучиться с заливанием масла в коробку. Я всегда заливаю масло через отверстие привода спидометра, к нему гораздо проще добраться.
Если Вы проделываете данную работу в первый раз , то обратите внимание на следующие моменты:
— Не забудьте слить масло с коробки передач.
— Откручивать ступичную гайку на земле (а не на домкрате).
— Иметь наготове кусок трубы, так как ступичная гайка откручивается и закручивается с большим усилием.
— Не нужно бояться выбивать ШРУС, когда делаешь это первый раз, кажется, что разобъешь его молотком. После того как Вы пару раз поменяете себе пыльники, будете со смехом вспоминать свой первый опыт.

Замена пыльника наружного шруса ВАЗ 2109 (2108, 21099)

Попробуем самостоятельно заменить пыльник на наружном ШРУСе (гранате) привода переднего колеса автомобиля ВАЗ 2109 (2108, 21099).

При замене акцентируем внимание на некоторых особенностях этой работы без знания и соблюдения которых невозможно добиться последующей беспроблемной эксплуатации этого узла.

Необходимые инструменты приспособления и запчасти

Выколотка из мягкого металла

Ключ на «30» (вороток с головкой)

Ключ на «17» (головка или торцевой)

Пассатижи (желательно раздвижные)

Клещи (для сжатия замка хомутов если нет раздвижных пассатижей)

Шлицевая отвертка или съемник стопорных колец

Новый пыльник наружного ШРУСа (они одинаковы для приводов обоих колес автомобиля) 2108-2215068 (или аналог)

Два хомута для крепления пыльника (большой 2108-2215036 и маленький 2108-2215034)

Новое стопорное кольцо ШРУСА (гранаты) 2108-2215104

Смазка ШРУСа (ШРУС-4 или аналог) 20 гр

Новая ступичная гайка

Подготовительные работы

Устанавливаем автомобиль на ровную площадку и надежно фиксируем его (ручник, передача, плюс упоры под колеса).

При помощи тонкого зубила отгибаем края ступичной гайки колеса (они загнуты с целью фиксации гайки в паз хвостовика ШРУСа).

Ослабляем затяжку ступичной гайки переднего колеса (где будет производится замена) при помощи ключа на «30».

Поддомкрачиваем и вывешиваем оба передних колеса автомобиля (так мы снимаем прижимное усилие стабилизатора поперечной устойчивости на подвеску и тем самым облегчаем демонтаж нужных деталей).

Очищаем от грязи детали передней подвески и привода колеса.

Замена пыльника наружного ШРУСа привода переднего колеса автомобиля ВАЗ 2109 (2108, 21099)

— Отворачиваем гайку ступицы колеса

Используем ключ на «30». Гайку и шайбу под ней снимаем.

Отворачиваем гайку ступицы колеса при помощи ключа на «30»

— Отсоединяем шаровую опору

Она крепится двумя болтами под ключ на «17» к нижней части поворотного кулака. Болты отворачиваем и отсоединяем ее.

Отсоединяем шаровую опору передней подвески от поворотного кулака

— Отсоединяем хвостовик наружного ШРУСа от ступицы колеса

Перемещаем переднюю стойку на себя, а хвостовик вытягиваем из отверстия в ступице. При этом стараемся, чтобы внутренний ШРУС не вытащился из коробки передач (стараемся сильно не перемещать привод на себя). На этом этапе могут возникнуть трудности с извлечением хвостовика из ступицы так как там шлицевое соединение, которое со временем «закисает». Для облегчения демонтажа можно стукнуть пару раз молотком через деревянную проставку (брусок) по концу хвостовика.

Извлекаем хвостовик ШРУСа из отверстия в ступице колеса переместив переднюю стойку на себя

— Снимаем старый пыльник ШРУСа

Хомуты со ШРУСа нужно снять оба — большой и маленький. Используем отвертку и пассатижи для рассоединения замка хомутов. После снятия хомутов сдвигаем пыльник вверх по «палке» привода (чтобы не мешал сбиванию гранаты).

На этом этапе акцентируем внимание на соблюдении чистоты при проведении последующих действий, так как попадание грязи под пыльник или в сам шарнир сделает всю дальнейшую работу бессмысленной.

Снимаем хомут пыльника ШРУСа с помощью отвертки

— Демонтируем наружный ШРУС («гранату») с вала привода

Поворачиваем ШРУС так чтобы была видна его внутренность. Сбиваем его с вала привода при помощи выколотки из мягкого металла. Удары наносим по обойме. При этом стараемся удерживать привод, чтобы он не выскочил из коробки передач. По сепаратору и шарикам внутри него бить нельзя. Обычно хватает пары ударов, так как ШРУС крепится на пружинном стопорном кольце, которое легко сжимается.

Сбиваем ШРУС с вала привода при помощи выколотки из мягкого металла и молотка

Отверткой или съемником поддеваем и снимаем стопорное кольцо. Упорное кольцо снимать не обязательно.

Упорное и стопорное кольца ШРУСа 2108, 2109, 21099

— Снимаем старый пыльник с вала привода

Сдвигаем его рукой вниз по валу. Для преодоления упорного кольца можно поддеть узкую часть пыльника отверткой. Очищаем вал от грязи и смазки, протерев его тряпкой.

— Устанавливаем новый пыльник ШРУСа

Закладываем в него новую смазку 20 гр. Распределяем ее равномерно (тонким слоем) по внутренней поверхности пыльника. Надеваем пыльник узкой частью на вал. Как и при снятии для преодоления упорного кольца можно поддеть его узкую часть отверткой. После чего эта часть должна сесть между двумя упорными буртиками на валу привода (для предотвращения возможного осевого смещения).

Упорные буртики для фиксации узкой части пыльника ШРУСа на валу привода переднего колеса автомобиля ВАЗ 2108, 2109, 21099

Закрепляем ее маленьким хомутом. Хомут ориентируем по вращению вала (зубец справа) чтобы его случайно не зацепило и не сорвало при движении по пересеченной местности.

В зависимости от конструкции хомута порядок его затяжки может быть разный. Если хомут стандартный (с тремя отверстиями и зубцом под них), то натягиваем последнее отверстие на зубец хомута при помощи пассатижей и сжимаем замок на хомуте раздвижными пассатижами или клещами. В идеале для этой процедуры нужно специальное приспособление для затягивания хомутов ШРУСов, но оно есть не каждого.

— Устанавливаем ШРУС на вал привода

Устанавливаем на вал привода новое стопорное кольцо. ШРУС ставим ровно и набиваем на вал молотком через выколотку. Обычно хватает пары ударов.

— Устанавливаем на место пыльник

Его широкая часть должна сесть строго на кольцевые канавки, на корпусе гранаты. С внутренней части пыльника имеются точно такие же ответные канавки (см. фото в начале статьи). Такое соединение называется лабиринтным уплотнением. Оно, при стягивании его хомутом, обеспечивает полную герметичность шарнира. Ставим большой хомут (ориентируем его так же по вращению вала — зубец справа). Натягиваем последнее отверстие на зубец. Замок на хомуте стягиваем клещами или пассатижами. Перед затяжкой выдавливаем из под пыльника воздух немного сжав его.

Все, самостоятельная замена пыльника ШРУСа произведена полностью. Можно ставить привод обратно, прикручивать колесо и ехать дальше.

Примечания и дополнения

Поводом к замене пыльника наружного ШРУСа на автомобиле ВАЗ 2109 (2108, 21099) может послужить обнаружение повреждения пыльника или в более запущенном случае появление хруста со стороны подвески при движении на небольшой скорости и одновременном повороте налево (направо). Это говорит о том, что герметичность пыльника нарушена (пыльник порван) и вовнутрь гранаты попадает грязь и вода вызывая износ контактирующих поверхностей шарнира.

0 0 голоса

Рейтинг статьи
