Как своими руками сделать дымогенератор для авто

Как своими руками сделать дымогенератор для авто?

Автомобиль представляет собой целый комплекс разных агрегатов и систем, функционирование которых тесно взаимосвязано. В связи с этим ни одно транспортное средство не застраховано от непредвиденных поломок. При возникновении подобных неисправностей машину нужно отправить на диагностику. Водители часто подразумевают под этим словом проверку авто при помощи компьютерного тестера, но это не всегда актуально. В некоторых случаях причина поломки настолько элементарна, что с ней можно справиться, не покидай дома. Если проблема связана с нарушением герметичности какой-либо системы, вам нужно купить специальное устройство – дымогенератор. Стоят такие приборы довольно дорого, но вы можете сэкономить, сделав дымогенератор своими руками.

Особенности и предназначение

Вообще дымогенератор применяется для эффективного обследования различных узлов двигателя на предмет негерметичности. Это может быть:

  • система впуска воздуха;
  • система выпуска отработавших газов;
  • система охлаждения и пр.

Также дымогенератор позволяет обнаруживать проколы в шинах или проверять герметичность оптики, из-за нарушения которой фары потеют. Принцип действия устройства основывается на использовании густого белого дыма, который подается в систему под давлением 0,3-0,5 Бар и позволяет выявлять неплотности, которые нельзя увидеть невооруженным глазом.

Необходимые инструменты

Для сборки дымогенератора для автомобиля вам потребуются следующие инструменты:

  • Источник сжатого воздуха.
  • Продувочный воздушный пистолет.
  • Регулятор давления.
  • Сигареты.

Все эти вещи вы может купить в хозяйственно магазине. Что касается источника сжатого воздуха, лучше использовать какой-нибудь компактный компрессор. В этом случае альтернативой является баллон колеса.

Приступаем к работе

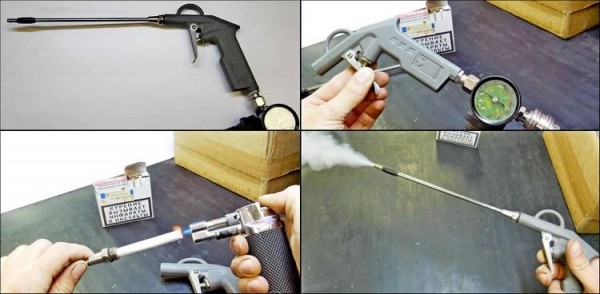

Пистолет для продувки нужно модернизировать. Внутреннее отверстие, в которое будем вставлять сигарету, нужно сделать диаметром около 8 мм. Если это значение меньше, рассверлите отверстие сверлом.

После этого регулятор давление воздуха нужно соединить с модернизированным пистолетом. Подключаем сюда же источник сжатого воздуха. Отметим, что выходное давление должно быть не слишком большим, поэтому выбирайте компрессор послабее. Вероятно, вам потребуется варьировать поток воздуха для получения наиболее оптимального выхода дыма. Само давление должно быть не выше 0,5 Бар. В противном случае, детали проверять на предмет утечек будет труднее, так как вам понадобится целый блок сигарет.

Далее вставляем сигарету в носик пистолета, поджигаем ее и вкручиваем в инструмент. Все – ваш дымогенератор готов к работе. Можете использовать и другой более сложный метод создания диагностического оборудования. Так вы обеспечите возможность проведения профессиональной диагностики на предмет утечек.

Второй способ создания дымогенератора

В отличие от предыдущего способа, это устройство более затратное в изготовлении. При этом вы сможете получить больший объем дыма на выходе, и устройство получится более удобным в работе.

Модернизация шприца-смазки

В основе этой конструкции лежит корпус от шприца для смазки. Его можно купить за 300-500 рублей в любом автомагазине. Как в первом случае, шприц надо доработать. В середине устройства вмонтируйте перегородку-переходник. С одной стороны вкрутите свечу накала, которая подойдет от любого отечественного дизельного мотора. По вольтажу свеча накала должна быть 12 или 24 вольта. Для первой понадобится схема ограничения мощности. Более простой и дешевый вариант – использование реле поворотов, за счет которого время работы свечи сократится вдвое.

Настало время высверлить в верхней крышке шприца несколько отверстий, который потребуются для подачи воздуха с одной стороны и его выхода с другой. Установите на входе регулятор давления, обеспечивающий поток кислорода не больше 0,2-0,3 атмосфер. На выходном шланге устанавливаем обратный клапан, который можно взять от системы питания карбюраторного двигателя.

Что касается использования масла, для диагностики подойдет любое, но лучше использовать детское Johnsons baby, жидкость для концертных дымовых установок или обычный глицерин. Итак, дымогенератор для авто готов к работе. Как вы поняли, сделать его можно довольно быстро и просто, сэкономив крупную денежную сумму.

Простой дымогенератор своими руками для авто

МЕТОДИКИ И ПРАКТИКА АВТОДИАГНОСТИКИ. Инструментарий изготовленный вручную

Автомобильные Диагносты люди небогатые, но умные.

Могут считать деньги и могут их беречь.

Но когда надо – могут их тратить на то, что их жёнам покажется «чепухой»:

«проводочки, коробочки, гаечные ключи» на обеденный стол не поставишь, -☺

И все новости в мире автоДиагностики прочитываются внимательно и анализируются, например:

Благодаря SMOKE MACHINE вы сможете:

— Выявить утечки, подсосы воздуха, трещины, неплотности соединений, которые дестабилизируют работу двигателя, вакуумных систем коррекции и других систем

— Работает там, где другие средства традиционной диагностики (дилерские сканеры, тестеры) сообщают о проблеме, но не могут определить ее источник

— Плотный дым, выходящий из места неплотности в считанные минуты локализует проблему

— Визуально понятно как для диагноста, так и для клиента

— Экономит время на поиски, демонтаж деталей, пробную замену компонентов и т.п.

— Позволяет расценить работу не за время диагностики (считанные минуты), а за фактически решенную проблему (до нескольких сот долларов)

Безусловно, сегодня простое проведение диагностики превратилось с источник прибыли для ремонтных мастерских. На данный момент почти половина возникающих неисправностей связаны с возникновением тех либо иных течей, причем число подобных неисправностей постоянно растет. Раньше мы тратили около 10% рабочего времени на обнаружение неисправности и 90% — на ее устранение. Сегодня же ситуация практически изменилась в обратную сторону. Именно поэтому применение представленного выше оборудования становится еще более актуальным . Отсутствие генератора дыма сегодня означает потерю времени в нынешних условиях, когда потребность в услугах по диагностике постоянно растет. А время, как известно, — деньги (оригинал текста сохранен).

Да, это реклама и написано в ней все правильно, особенно это:

Отсутствие генератора дыма сегодня означает потерю времени

Но цена…заставляет задуматься. Надо сто раз подумать , что бы отдать за этот генератор дыма несколько десятков тысяч рублей…

Михаил Евгеньевич КУДРЯВЦЕВ , автомобильный Диагност из Москвы, автор многих публикаций на нашем интернет-ресурсе, тоже задумался.

Но решил этот вопрос по-другому. При помощи своей головы, рук и знакомства с токарем. Смотрим на фото:

1 – компрессор от старого аквариума

2 – фильтр обыкновенный

Трубка зеленого цвета на фото – «вход», синего цвета – «выход».

Эти позици обошлись бесплатно, -☺

А вот за это заплатить пришлось, 200 рублей или немногим больше:

Это полая металлическая трубка, внутрь которой вставляется «сигарета обыкновенная»:

Потом она зажигается, девайс собирается и все подсоединяется:

— металлическая трубка с сигаретой

— подсоединение во впускной коллектор

Экология тут нарушается, да, но не больше, чем от обычного курильщика.

А вот Здоровье автоДиагноста сохраняется, так как раскуривать сигарету не надо – только поджечь, остальное сделает компрессор, -☺

Ситуации, когда требуется «генератор дыма» в практике автоДиагноста встречаются, а редко или часто — все зависит от направления работы и «проходимости» автомобилей в конкретной мастерской.

Изготовив этот девайс, Михаил тут же его опробовал:

Mitsubishi Lancer 2005 4G18 P0505 — Idle air control malfunction (P0505) – высокие обороты, ошибка не скидывается, байпасный винт закручен до упора.

Методика поиска: подключил свою дым-машину во впускной коллектор – увидел дым из неплотностей в дроссельной заслонке:

А на просвет эта заслонка выглядела так:

Вывод очевиден, ремонт обошелся именно так, как написано в самом начале этого материала:

Раньше мы тратили около 10% рабочего времени на обнаружение неисправности и 90% — на ее устранение. Сегодня же ситуация практически изменилась в обратную сторону. Именно поэтому применение представленного выше оборудования становится еще более актуальным. Отсутствие генератора дыма сегодня означает потерю времени в нынешних условиях, когда потребность в услугах по диагностике постоянно растет. А время, как известно, — деньги

Ну разве можно НЕ согласиться с ТАКИМ утверждением?

Нельзя не согласиться.

Да, сам девайс, придуманный Михаилом Кудрявцевым не сильно красив и не идет ни в какое сравнение с фирменным:

Однако сравнив стоимость: 43. 000 рублей и 200 рублей, — вывод сделать можно.

Автомобильные Диагносты люди небогатые, но Умные.

Кудрявцев Михаил Евгеньевич

© 1999 – 2010 Легион-Автодата

Дымогенератор своими руками за 6 рублей! Сможет сделать каждый!

Всех приветствую!

Подсос воздуха в автомобиле приводит к обеднению топливной смеси, которая попадая в цилиндры плохо воспламеняется. По этой причине происходит не только потеря мощности двигателя, но и периодическая остановка его работы. Особенно это проявляется при попытке завести машину утром, при трогании с места – мотор захлебывается, не набирает обороты.
Важно понимать, что сильное обеднение топливной смеси вызовет соответствующую ошибку на панели приборов – это будет указывать на большой подсос воздуха. Незначительное же обеднение смеси станет одной из причин плавающих холостых оборотов, которые как-то еще сможет подкорректировать ЭБУ.

Симптомы подсоса воздуха не трудно отличить от каких-либо еще, это:

1) Затруднительный пуск двигателя;
2) Повышенный расход топлива;
3) Плавающие холостые обороты;
4) Понижение мощности;
5) Провалы при начале движения.

В моем случае это 3 пункт, из-за которого я и решился проверить систему.

Как самостоятельно найти в каком же месте происходит подсос воздуха?

Есть специальное оборудование, называется прибор дымогенератор. Его принцип в том, что в систему запускают дым под давлением и он начинает выходить из места, где система не герметична. Чаще всего, это происходит в местах установки форсунок или датчиков. Как правило, проблема решается заменой уплотнительных колец. Они со временем деревенеют и начинается подсос воздуха.

Дымогенератор можно изготовить и своими руками. Для этого мне понадобилось:

1) пластиковая бутылка (лучше литровую или полтора);
2) вентиль бескамерной шины для легковых автомобилей (в запасе всегда держу пару таких);
3) силиконовая трубка (осталась от автокомпрессора);
4) домашний нож;
5) пистолет с термоклеем (давно куплен был в Фикс Прайсе).

И так, под фото будет описание что и как делать:

Поделки своими руками для автолюбителей

Простой дымогенератор для авто своими руками

Чтобы отловить все дырочки во впуске и вентиляции картера сделаем простую поделку, а именно дымогенератор, который и поможет найти все эти уязвимости.

Дымогенератор сделаем самый простой из подручных средств на основе одной сигареты, как показала практика этого хватит выше крыши, чтобы найти все дырки. Покажу как я сделал, быстро, просто.

Понадобится всего две водяных подводки и какая-либо трубка длинней сигареты. Трубка сантехническая с резьбой на обоих концах. С одной подводки отрезаем штуцер и зачищаем намного оплетки, как на фото.

Оплетку, что б не кололась, обматываем синенькой изолентой, куда ж без нее?

Далее прикуренную сигарету вставляем фильтром в подводку. Очень плотно входит, удобно.

На нее еще один не длинный кусок подводки. В нее и будем дуть.

Теперь перемещаемся к машине.
Для моей АУДИ 1.8т вот такая входная заглушка в гусеницу нужна. Пришел в жигулячий магазин и купил самый дешевый топливный фильтр, подходящего диаметра.

Что б лучше продувался я его тонкой отверткой насквозь пробил.
На один конец выход нашего дымогенератора подсоединяем ну а другим концом в гусеницу его.

Для того что б провести всю проверку не спеша, потребовалось 6 сигарет. Нашёл не затянутый хомутик в вентиляции картера, сочился чуток. Вот так все оказывается просто

Как сделать дымогенератор для авто своими руками? интересный способ диагностики

27.04.2021 5 713 Вспомогательные системы

В настоящее время для диагностики систем транспортного средства могут использоваться множество различных устройств и установок. Причем каждая из них может использоваться для конкретных целей. Одним из таких механизмов является генераторное дымовое устройство. Как сделать генератор дыма своими руками и в чем заключается принцип работы системы — об этом читайте ниже.

Дымогенератор

Судя по живому интересу, проявленному посетителями форума к возможности самостоятельного изготовления данного устройства, было решено оформить описание в виде отдельной статьи.

Для начала предлагаю Вам посмотреть следующий видеоролик, в котором рассказывается для чего нужен дымогенератор.

А теперь предлагаю свой вариант дымогенератора. Источником дыма является детское масло «Johnson’s Baby». Нагревательным элементом служит факельная свеча 1102 . 3740 от КАМАЗа. Данная свеча рассчитана на 18 V, ток потребления – 6 A. Я ее доработал. Отверстие для подачи топлива заглушил.

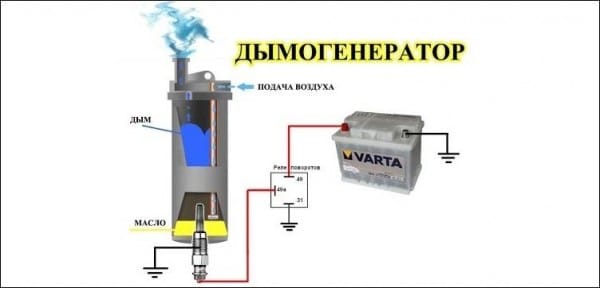

Принцип работы генератора:

В моем варианте корпусом послужила старая оправка для сальника с некоторыми доработками. Крышкой дымогенератора послужила крышка от 20 -ти литровой алюминиевой канистры, которые раньше вытачивали сами. Минимум токарных работ.

И, наконец, окончательный вариант устройства:


Механический таймер для дымогенератора взят от старой стиральной машины. Также подойдут таймеры от СВЧ-печей.

Для нормальной работы уcтройства необходимое давление должно составлять 0 , 8 – 1 атм., которое можно получить от любого компрессора.

Привожу чертежи своего дымогенератора (основы). Конструктивно может быть выполнено и по-другому.

Сразу отвечу на часто задаваемые вопросы.

Можно ли использовать для подачи воздуха отверстие в свечи?

Да, можно. Но при этом трубка подачи воздуха должна находиться выше уровня масла. И свечу надо поместить в саркофаг, иначе при такой подаче воздуха вместе с дымом будет попадать масло.

Почему штуцера для подачи воздуха и дыма находятся под углом?

Потому что корпус был изготовлен из уже существующей заготовки, но это оправдалось и конструктивно. Нет перегибов шлангов.

Какой должен быть уровень масла?

Уровень масла должен быть чуть ниже высшей точки свечи. Масло непосредственно заливается в корпус.

Что может быть использовано в качестве нагревательного элемента?

Могут быть использованы свечи накаливания от дизелей (срок службы свечей сильно зависит от их длительности включения. Таймер необходим).

Разберём основные ошибки

Начинающих мастеров часто не устраивает результат копчения. Это связано с тем, что они совершают ряд распространенных ошибок:

  1. Неправильный засол. Чтобы продукты не испортились, они должны быть тщательно просолены. Для качественного просаливания берут 2-3% соли на каждый килограмм мяса или рыбы. Соль лучше брать нитритную или смесь из нитритной и поваренной. Так из продуктов лучше удаляется влага.
  2. Предварительное провяливание. В засоленном мясе много влаги, поэтому перед помещением в коптильню его следует просушить. Длительное вяление приведет к получению сухого продукта. Достаточно подержать мясо на проветривании 6-10 часов.
  3. Применение неправильной щепы. Использование влажного топлива приведет к появлению горького привкуса у копченостей. Такой же эффект возможен при слишком интенсивной работе дымогенератора, поэтому его производительность необходимо контролировать.

Употребление без проветривания. После копчения мясо и рыба должны проветриться, что поможет убрать едкий запах и улучшить вкус. За время нахождения на свежем воздухе изменится не только вкус, но и цвет.

Учитывая эти простые советы, каждый сможет приготовить ошеломительные шедевры, которые порадуют своими вкусовыми качествами даже требовательных гурманов, а по стоимости выйдут в разы дешевле магазинных блюд.

Простой дымогенератор для авто своими руками

Чтобы отловить все дырочки во впуске и вентиляции картера сделаем простую поделку, а именно дымогенератор, который и поможет найти все эти уязвимости.

Дымогенератор сделаем самый простой из подручных средств на основе одной сигареты, как показала практика этого хватит выше крыши, чтобы найти все дырки. Покажу как я сделал, быстро, просто.

Понадобится всего две водяных подводки и какая-либо трубка длинней сигареты. Трубка сантехническая с резьбой на обоих концах. С одной подводки отрезаем штуцер и зачищаем намного оплетки, как на фото.

Оплетку, что б не кололась, обматываем синенькой изолентой, куда ж без нее?

Далее прикуренную сигарету вставляем фильтром в подводку. Очень плотно входит, удобно.

На нее еще один не длинный кусок подводки. В нее и будем дуть.

Теперь перемещаемся к машине. Для моей АУДИ 1.8т вот такая входная заглушка в гусеницу нужна. Пришел в жигулячий магазин и купил самый дешевый топливный фильтр, подходящего диаметра.

Что б лучше продувался я его тонкой отверткой насквозь пробил. На один конец выход нашего дымогенератора подсоединяем ну а другим концом в гусеницу его.

Для того что б провести всю проверку не спеша, потребовалось 6 сигарет. Нашёл не затянутый хомутик в вентиляции картера, сочился чуток. Вот так все оказывается просто

Мастерим генератор дыма для автомобиля своими руками

В настоящее время для диагностики систем транспортного средства могут использоваться множество различных устройств и установок. Причем каждая из них может использоваться для конкретных целей. Одним из таких механизмов является генераторное дымовое устройство. Как сделать генератор дыма своими руками и в чем заключается принцип работы системы – об этом читайте ниже.

Характеристика дымогенератора

Какое устройство дымогенератора, в чем заключается принцип работы системы? Как сделать установку своими руками, какие чертежи и схемы для этого можно использовать? Для начала разберем вопрос назначения и функций.

Предназначение и функции

Дымогенератор представляет собой устройство, которое используется для автодиагностики, в частности, для проверки герметичности:

  • системы впуска;
  • отработанных газов;
  • выпускного тракта силового агрегата;
  • системы охлаждения;
  • для обнаружения проколов в резине;
  • для диагностики герметичности фар, если они стали запотевать и т.д.

Что касается принципа действия, то работы дымогенератора для диагностики основана на применении и образовании густого белого дыма и его дальнейшей подачи в диагностируемые системы. Для того, чтобы дым попал во все проверяющиеся узлы, он должен подаваться од небольшим давлением, это обязательное условие, поскольку это позволит дыму искать возможные повреждения и нарушения герметичности. Благодаря давлению устройство позволит выявить даже небольшие микротрещины, которые визуально определить не получается.

Правила безопасности

Дымогенератор – пожароопасный прибор, поэтому следует соблюдать технику пожарной безопасности, а также требования при работе с электрическими приборами. Устройство располагают на негорючем основании, чтобы исключить возможность воспламенения. Проводка перед включением проверяется на целостность. Наличие автоматического выключателя позволит предотвратить выход из строя аппарата и сделает эксплуатацию более комфортной.

Самодельный дымогенератор – спасение для многих любителей копченостей. С таким устройство можно без проблем в домашних условиях создать изысканные блюда, которые принесут пользу организму и наслаждение. Для изготовления аппарата не требуется особых умений и инструментов. За короткий срок даже начинающий мастер сможет создать функциональный и практичный дымогенератор.

  • https://mytopgear.ru/interesting/raznoe/dyimogenerator-dlya-avto-svoimi-rukami/
  • https://avtozam.com/elektronika/auxiliary/generator-dyma-svoimi-rukami/
  • https://the-drive.ru/288-professionalnyj-dymogenerator-dlja-avto-kak-sdelat-osobennosti-konstrukcii.html
  • https://1pokopcheniyu.ru/dymogenerator/kak-sdelat-dymogenerator
  • https://gidrukodeliya.ru/dymogenerator-svoimi-rukami

Инструкция по изготовлению

Если вы будете четко следовать инструкции, то процедура изготовления дымогенератора для авто не вызовет проблем. В целом конструкций и схем к таким девайсам достаточно много, но мы предлагаем ознакомиться с производством генераторной установки из шприца и твердой смазки.

Для этого вам потребуется:

  • сам шприц;
  • свеча накала, такие используются на дизельных моторах;
  • проводка с клеммами, потребуется для подключения свечей;
  • термоусадочная паста;
  • патрубки с хомутами, а также уплотнительными прорезиненными прокладками;
  • медная трубка, ее диаметр должен составлять примерно 6 мм;
  • дрель и набор сверел;
  • штуцер для подачи воздушного потока;
  • также потребуется металлическая сеточка для мытья посуды (автор видеообзора простого самодельного дымогенератора – канал ZP GARIK).

Как же из таких материалов можно сделать дымогенератор для автомобиля:

  1. В первую очередь необходимо разобрать шприц, демонтировать шланг нагнетателя, а также подкачивающее устройство. Для дальнейших работ вам нужен будет корпус от шприца, именно в нем будет осуществляться процесс образования дыма, который впоследствии будет использоваться для диагностики. Кроме того, в крышке расположено специальное отверстие, которое потребуется для нормальной работы. В это отверстие необходимо установить отрезок медной трубы, ее длина должна составлять около 16 см. Для лучшей фиксации трубки место соединения лучше обработать эпоксидной смолой.
  2. Через медный шланг будет поступать сжатый воздушный поток в масло, как правило, для этого используется трансмиссионная жидкость. Масло используется для образования дыма и дальнейшего его выдавливания из корпуса. Шланг устанавливается до упора, это позволит перегородить проход воздушного потока.
  3. Затем, вам необходимо будет просверлить медную трубу через входное отверстие. Это позволит направить воздушный поток в конкретном направлении, в частности, в корпус генераторного узла.
  4. Когда эти действия будут выполнены, во второе отверстие необходимо будет вмонтировать штуцер, через который будет выходить воздух. Надежно зафиксируйте этот элемент, чтобы не допустить возможную утечку в будущем.
  5. Теперь переходим к следующему этапу – изготовлению электрической составляющей системы. Для этого в нижней крышке девайса нужно будет вмонтировать свечу накала от дизельного двигателя, при этом для лучшей герметичности используйте прокладки. Также свечу следует максимально затянуть, в противном случае возможна утечка трансмиссионного масла. Когда свеча будет установлена и зафиксирована, к ней нужно подключить провод с быстросъемными зажимами – крокодилами.
  6. Далее, в отверстие, через которое будет поступать масло, следует вмонтировать специальный переходник для патрубка подачи дыма. В данном случае лучше всего использовать прозрачные патрубки, это позволит автовладельцу контролировать подачу воздушного потока в диагностируемый узел или систему. На конец патрубка нужно установить наконечник, для этого можно использовать деталь, которая была вмонтирована в шприц, но перед этим из него надо будет убрать шарик обратного клапана. Также вам необходимо предусмотреть возможность регулировки воздушного потока, но здесь нужно опираться на то, какой именно источник воздуха будет применяться. Кроме того, следует также произвести монтаж обратного клапана в магистраль подачи.
  7. Собственно, на этом процедуру сборки устройства можно считать завершенной, теперь система готова к эксплуатации. Далее, вам потребуется залить рабочую жидкость, то есть масло в резервуар, его объем должен быть чуть выше свечи накала. Спустя несколько минут в выходном патрубке вы сможете увидеть образовавшийся дым. Уровень давления поступающего воздуха может составлять около 0.5-1 бар, но более точно данный параметр следует подобрать экспериментальным методом. Если у вас есть компрессор, то пользуйтесь им, если нет, то в принципе можно применять и другие варианты, к примеру, запасное колесо автомобиля либо насосное устройство для надувания водных матрасов.
  8. Когда действия по изготовлению будут завершены, вам остается только проверить работоспособность системы.

ГЕНЕРАТОР ДЫМА
Изготовленный вручную инструментарий автоДиагноста
Автомобильные Диагносты люди небогатые, но умные.

Могут считать деньги и могут их беречь.

Но когда надо – могут их тратить на то, что их жёнам покажется «чепухой»:

«проводочки, коробочки, гаечные ключи» на обеденный стол не поставишь, -☺

И все новости в мире автоДиагностики прочитываются внимательно и анализируются, например:

Как сделать дымогенератор для авто своими руками? Интересный способ диагностики

20.04.2021 5 625 Вспомогательные системы

В настоящее время для диагностики систем транспортного средства могут использоваться множество различных устройств и установок. Причем каждая из них может использоваться для конкретных целей. Одним из таких механизмов является генераторное дымовое устройство. Как сделать генератор дыма своими руками и в чем заключается принцип работы системы — об этом читайте ниже.

Как сделать: особенности конструкции

Одну бутылку необходимо разрезать на две части, верхняя – больше на 3 пальца нижней. Вторую бутылку разрезаем также на две части, оставляя только донышко, в центре которого просверливаем отверстие, подходящее под диаметр сигареты. В донышке первой бутылки также делаем отверстие под сосок от камеры. При необходимости можно использовать подмотку, чтоб и сосок, и сигарета плотно сели в отверстие. В горлышко вставляем шланг, приматывая его к бутылке, чтоб конструкция была герметичной.
Далее нужно поджечь сигарету и вставить ее в отверстие первого дна бутылки, а его прикрепить ко второй, верхней, части. Для лучшего результата, заранее необходимо у одной из сигарет отрезать фильтр и примотать ее бумажным скотчем к другой сигарете. Так у вас будет больше дыма, а значит эффективнее пройдет проверка.


Сигарета вставленая в трубку


Верхняя часть бутылки

Важно, чтоб фильтр сигареты «смотрел» в сторону шланга. Второе донышко, в которое вставлен сосок, надевается на конструкцию из бутылки, шланга и сигареты, завершая данное приспособление.

Как сделать своими руками дымогенератор для авто

Стоимость самого дешевого дымогенератора для авто не менее 6000 рублей, поэтому многие автолюбители изготавливают самодельные устройства, проявляя недюжинную изобретательность.

Самодельный дымогенератор для авто с испарителем масла

Схема дымогенератора для автомобиля

Для изготовления такого устройства потребуются:

Для изготовления дымогенератора требуется два необходимых условия — это истоники сжатого воздуха и дыма.

    Ёмкость, которая будет служить основным модулем. Это могут быть шприц-нагнетатель для консистентной смазки, металлическая банка с плотной крышкой или даже старый огнетушитель с резьбовой крышкой. Свеча накаливания от дизельного двигателя. Реле времени. Шланги, трубки для подачи воздуха. Источник сжатого воздуха.

Кроме того, могут понадобиться метчики для нарезания резьбы, составы для уплотнения стыков штуцеров, хомуты – всё это Вы подберёте в соответствии с тем, из каких исходных материалов будет изготовлен основной модуль автомобильного дымогенератора, который Вы изготовите своими руками – испаритель. Точный чертёж для изготовления своими руками дымогенератора для авто выполнять совершенно ни к чему – ведь Вы сами будете подбирать материалы, значит, и размеры деталей могут быть разными (кроме свечи накала).

В качестве реле времени используют реле поворотов, подключая вместо лампочек свечу. Это нужно для того, чтобы она не перегорела – свеча накала не предназначена для длительной работы, и реле будет периодически включать и выключать её. Чтобы подключить отрицательный вывод АКБ к свече, соедините его проводом с корпусом устройства. Обратите внимание, что уровень масла в ёмкости небольшой – иначе свеча не прогреет его достаточно, и оно не будет испаряться. Входная трубка для воздуха должна быть погружена в масло – это будет своеобразным обратным клапаном для воздуха при небольшом давлении.

Если под рукой нет компрессора, то в качестве источника сжатого воздуха подойдет накаченная автомобильная камера или запаска.

Если у Вас нет компрессора, то в качестве ресивера (накопителя) воздуха можете воспользоваться своим же запасным колесом – или используйте автомобильную камеру, предварительно накачав её. Как видите, ничего сложного – такой простейший дымогенератор для авто обойдётся Вам значительно дешевле покупного. Свечу накала можно просто попросить у знакомых в автосервисе – мастера нередко оставляют подобные вещи «на всякий случай», и они годами лежат без дела в мастерской. Подачу воздуха можно регулировать, встроив в шланг подходящий вентиль. Для начала – в процессе испытаний – достаточно пережимать шланг рукой, согнув его пополам.

Как это работает?


Процесс работы самодельного дымогенератора

Шланг подключают к впускному коллектору, при необходимости зажав основание хомутом. С другой стороны, к соску следует подключить насос или шланг компрессора. Воздух, идущий с насоса или автомобильного компрессора, разожжет сигарету и дым пойдет через конструкцию самодельного дымогенератора прямо в систему автомобиля.

Если система исправна и нет разгерметизации, то дым не будет пробиваться через патрубки и шланги. Если проблема все же есть, то в местах подсоса воздуха начнет просачиваться дымок, и вам останется только устранить данную проблему.

Очень важно не переусердствовать с подачей воздуха, так как большой поток может разжечь сигарету слишком сильно, и она сгорит раньше, чем дым попадет в систему.

Дымогенератор для диагностики авто

Это устройство нужно для выявления мест, где нарушена герметичность, требуемая для нормального функционирования той или иной системы – впускного и выпускного трактов автомобиля, например.

Дымогенератор нагнетает густой белый дым, который хорошо виден при его утечке из диагностируемого тракта.

Принцип его использования прост, как всё гениальное – в систему или деталь, которую требуется проверить, нагнетается дым, который начинает выходить наружу в местах, где нарушена герметичность. Очень похожим образом работники шиномонтажных мастерских проверяют на утечку воздуха колесо, погружая его в ванну с водой – уходящий воздух проявляет себя в виде всплывающих пузырьков. Дымогенератор же нагнетает густой белый дым, который хорошо виден при его утечке, нужно лишь подсоединить выходной его шланг к диагностируемой детали, «заглушив» перед тем в ней все остальные отверстия. Принцип действия дымогенераторов, изготавливаемых различными фирмами-производителями автооборудования, заключается в нагревании жидкого масла (вроде ATF), которое, испаряясь, и создаёт требуемый дым. В состав дымогенератора входит компрессор – для нагнетания дыма.

Характеристика и назначение

Вообще дымогенератор для авто (своими руками сделанный, или заводской – не важно) используется для эффективного обследования на предмет негерметичностей разных узлов двигателя. Это может быть система выпуска отработавших газов, впуска воздуха, охлаждающая или какая-либо другая система, в которых не допускаются утечки во время работы. Также данное устройство используется для обнаружения проколов в шинах или для проверки герметичности оптики (часто в таких случаях она «потеет). Принцип работы дымогенератора основывается на использовании густого дыма (чаще всего белого цвета), подающегося под давлением в 0.3-0.5 Бар в систему и позволяющего выявить любые неплотности с минимальными усилиями, которые невозможно было бы определить невооруженным глазом.

Вторая часть работ

Как далее изготовляется дымогенератор для авто своими руками? Дальше нужно просверлить несколько отверстий в верхней крышке шприца. Они будут нужны нам для подачи воздуха с одной стороны и для выхода дыма с другой. На входе необходимо установить регулятор давления, который будет обеспечивать поток кислорода не более 0.2-0.3 атмосфер. На выходном шланге монтируется обратный клапан. Его можно взять от системы питания карбюраторного мотора. Что же касается использования масла, для диагностики сгодится любое, однако обычно применяют детское Johnsons baby, глицерин либо жидкость для концертных дымовых установок. Все, на этом этапе дымогенератор для авто своими руками успешно изготовлен. Как видите, всего за несколько минут можно создать прибор, аналогичный по своему функционалу профессиональному, стоимость которого составляет 5-6 тысяч рублей.

Итак, мы выяснили, как сделать дымогенератор своими руками и какие инструменты и материалы для этого требуются.

Дымогенератор холодного копчения. Сделан просто, работает исправно. Щепа не тухнет

Многие спрашивают о конструкции моей приспособы, которая подает холодный дым в коптильню. Я решил подробнее рассказать о дымогенераторе для моих коптилен.

Когда я не занимался копчением, то тоже не знал откуда берется холодный дым. Лишь увлекаемый процессом, я начал изучать это дело, и в итоге сделал генератор холодного дыма.

Такой можно запросто купить на просторах интернета за пару тысяч. Они продаются везде, но я экспериментатор и мне интересно самому сделать. Да и дешевле это.

Сейчас вид его уже не как в первый день, но фото “рабочей лошадки” я сделал. В собранном виде выглядит так.

дымогенератор холодного копчения

Мне повезло, что у меня уже была труба из нержавейки толщиной 1,5 мм. Она предназначалась для бани, но так и не понадобилась. Я сделал из неё основу, в которую засыпается щепа и приемник для золы. Чтобы щепа не проваливалась, приспособил снизу съёмную решетку.

Вторая часть дымогенератора это емкость для приёма золы и одновременно подставка. В стеклянную банку на фто стекает конденсат, а пружина это дымоход.


генератор холодного дыма

Наверху стоит обычный инжектор. Как правильно его делать можно найти в интернете. И каждый делает его по своему. Воздух подается дешевым компрессором, что можно купить в любом зоомагазине за 250-350 рублей.


компрессор для дымогенератора

Тут я схематично показал, что да как подсоединяется, надеюсь понятно.


схема дымогенератора

Особое внимание нужно уделить дымоходу, который у меня сделан из пружины. Я как и многие, не получая должной тяги, грешил на силу выдувания компрессора, и даже пытался ставить компрессор от холодильника. Но секрет кроется в трубе-дымоходе, которая должна давать возможность щепе тлеть. Это может быть пружина как у меня, либо просто сетка в виде трубы. Задача создать тягу.

Когда засыпаете щепу центр дымохода должен быть пустой.

Именно эта пружина-дымоход и дает равномерное тление и щепа не гаснет. Одна заправка дымогенератора горит у меня непрерывно 6-8 часов.

Подсоединяем дымоход к коптильне и поджигаем снизу горелкой щепу.

Компрессор гонит воздух на самом минимальном режиме и дымок пошел.

Тут под крышей у меня спрятано всё оборудование.


устройство коптильны

В коптильне стоит ТЭН, чтобы можно было коптить в холода. Я выставляю 20 градусов для холодного копчения. Но, этим же ТЭНом можно прогреть коптильню до 140 градусов и сразу готовить продукт во время копчения. Например, окорочка делать или колбасы. Об этом читайте в статьях, что я указал выше и под статьёй.


20 градусов для холодного копчения

После того, как соберете такой аппарат, можно уже экспериментировать с отстойниками для копоти и дальше усовершенствовать конструкцию. Ведь это не просто интересно, а еще и вкусно. Продукты получаются действительно обалденные.

Дымогенератор для авто своими руками

Найти причину неисправности авто – значит уже наполовину починить его. Именно поэтому в хорошем автосервисе всегда найдётся немало средств диагностики – причём не всегда электронных.
К таким средствам относятся и дымогенераторы. О том, что это такое, для чего нужно это приспособление и как можно сделать дымогенератор своими руками для авто и пойдёт речь в этой статье.

Дымогенератор для диагностики авто

Это устройство нужно для выявления мест, где нарушена герметичность, требуемая для нормального функционирования той или иной системы – впускного и выпускного трактов автомобиля, например.

Дымогенератор нагнетает густой белый дым, который хорошо виден при его утечке из диагностируемого тракта.

Принцип его использования прост, как всё гениальное – в систему или деталь, которую требуется проверить, нагнетается дым, который начинает выходить наружу в местах, где нарушена герметичность. Очень похожим образом работники шиномонтажных мастерских проверяют на утечку воздуха колесо, погружая его в ванну с водой – уходящий воздух проявляет себя в виде всплывающих пузырьков.
Дымогенератор же нагнетает густой белый дым, который хорошо виден при его утечке, нужно лишь подсоединить выходной его шланг к диагностируемой детали, «заглушив» перед тем в ней все остальные отверстия.
Принцип действия дымогенераторов, изготавливаемых различными фирмами-производителями автооборудования, заключается в нагревании жидкого масла (вроде ATF), которое, испаряясь, и создаёт требуемый дым. В состав дымогенератора входит компрессор – для нагнетания дыма.

Как сделать своими руками дымогенератор для авто

Стоимость самого дешевого дымогенератора для авто не менее 6000 рублей, поэтому многие автолюбители изготавливают самодельные устройства, проявляя недюжинную изобретательность.

Самодельный дымогенератор для авто с испарителем масла

Схема дымогенератора для автомобиля

Для изготовления такого устройства потребуются:

Для изготовления дымогенератора требуется два необходимых условия — это истоники сжатого воздуха и дыма.

    Ёмкость, которая будет служить основным модулем. Это могут быть шприц-нагнетатель для консистентной смазки, металлическая банка с плотной крышкой или даже старый огнетушитель с резьбовой крышкой.
    Свеча накаливания от дизельного двигателя.
    Реле времени.
    Шланги, трубки для подачи воздуха.
    Источник сжатого воздуха.

Кроме того, могут понадобиться метчики для нарезания резьбы, составы для уплотнения стыков штуцеров, хомуты – всё это Вы подберёте в соответствии с тем, из каких исходных материалов будет изготовлен основной модуль автомобильного дымогенератора, который Вы изготовите своими руками – испаритель.
Точный чертёж для изготовления своими руками дымогенератора для авто выполнять совершенно ни к чему – ведь Вы сами будете подбирать материалы, значит, и размеры деталей могут быть разными (кроме свечи накала).

В качестве реле времени используют реле поворотов, подключая вместо лампочек свечу. Это нужно для того, чтобы она не перегорела – свеча накала не предназначена для длительной работы, и реле будет периодически включать и выключать её. Чтобы подключить отрицательный вывод АКБ к свече, соедините его проводом с корпусом устройства.
Обратите внимание, что уровень масла в ёмкости небольшой – иначе свеча не прогреет его достаточно, и оно не будет испаряться. Входная трубка для воздуха должна быть погружена в масло – это будет своеобразным обратным клапаном для воздуха при небольшом давлении.

Если под рукой нет компрессора, то в качестве источника сжатого воздуха подойдет накаченная автомобильная камера или запаска.

Если у Вас нет компрессора, то в качестве ресивера (накопителя) воздуха можете воспользоваться своим же запасным колесом – или используйте автомобильную камеру, предварительно накачав её.
Как видите, ничего сложного – такой простейший дымогенератор для авто обойдётся Вам значительно дешевле покупного. Свечу накала можно просто попросить у знакомых в автосервисе – мастера нередко оставляют подобные вещи «на всякий случай», и они годами лежат без дела в мастерской.
Подачу воздуха можно регулировать, встроив в шланг подходящий вентиль. Для начала – в процессе испытаний – достаточно пережимать шланг рукой, согнув его пополам.

Дымогенератор своими руками для авто из сигареты

Дымогенератор из сигареты и пневмопистолета для обдува

Этот простейший «дымогенератор» для авто не нуждается в излишних комментариях – достаточно лишь изготовить переходник для подсоединения сигареты к шлангу, – то есть банальный мундштук.

Как видите, за пугающим поначалу названием устройства не стоит ничего особенно сложного. Особенно, если Вы в детстве практиковались в изготовлении разнообразных «дымовух» – из казеина, газеты, пропитанной раствором аммиачной селитры и пр.

Простой дымогенератор своими руками для авто

Дымогенератор

Судя по живому интересу, проявленному посетителями форума к возможности самостоятельного изготовления данного устройства, было решено оформить описание в виде отдельной статьи.

Для начала предлагаю Вам посмотреть следующий видеоролик, в котором рассказывается для чего нужен дымогенератор.

А теперь предлагаю свой вариант дымогенератора. Источником дыма является детское масло «Johnson’s Baby». Нагревательным элементом служит факельная свеча 1102 . 3740 от КАМАЗа. Данная свеча рассчитана на 18 V, ток потребления – 6 A. Я ее доработал. Отверстие для подачи топлива заглушил.

Принцип работы генератора:

В моем варианте корпусом послужила старая оправка для сальника с некоторыми доработками. Крышкой дымогенератора послужила крышка от 20 -ти литровой алюминиевой канистры, которые раньше вытачивали сами. Минимум токарных работ.

И, наконец, окончательный вариант устройства:


Механический таймер для дымогенератора взят от старой стиральной машины. Также подойдут таймеры от СВЧ-печей.

Для нормальной работы уcтройства необходимое давление должно составлять 0 , 8 – 1 атм., которое можно получить от любого компрессора.

Привожу чертежи своего дымогенератора (основы). Конструктивно может быть выполнено и по-другому.

Сразу отвечу на часто задаваемые вопросы.

Можно ли использовать для подачи воздуха отверстие в свечи?

Да, можно. Но при этом трубка подачи воздуха должна находиться выше уровня масла. И свечу надо поместить в саркофаг, иначе при такой подаче воздуха вместе с дымом будет попадать масло.

Почему штуцера для подачи воздуха и дыма находятся под углом?

Потому что корпус был изготовлен из уже существующей заготовки, но это оправдалось и конструктивно. Нет перегибов шлангов.

Какой должен быть уровень масла?

Уровень масла должен быть чуть ниже высшей точки свечи. Масло непосредственно заливается в корпус.

Что может быть использовано в качестве нагревательного элемента?

Могут быть использованы свечи накаливания от дизелей (срок службы свечей сильно зависит от их длительности включения. Таймер необходим).

Дымогенератор для авто своими руками

Найти причину неисправности авто – значит уже наполовину починить его. Именно поэтому в хорошем автосервисе всегда найдётся немало средств диагностики – причём не всегда электронных.

К таким средствам относятся и дымогенераторы. О том, что это такое, для чего нужно это приспособление и как можно сделать дымогенератор своими руками для авто и пойдёт речь в этой статье.

Дымогенератор для диагностики авто

Это устройство нужно для выявления мест, где нарушена герметичность, требуемая для нормального функционирования той или иной системы – впускного и выпускного трактов автомобиля, например.

Принцип его использования прост, как всё гениальное – в систему или деталь, которую требуется проверить, нагнетается дым, который начинает выходить наружу в местах, где нарушена герметичность. Очень похожим образом работники шиномонтажных мастерских проверяют на утечку воздуха колесо, погружая его в ванну с водой – уходящий воздух проявляет себя в виде всплывающих пузырьков.

Дымогенератор же нагнетает густой белый дым, который хорошо виден при его утечке, нужно лишь подсоединить выходной его шланг к диагностируемой детали, «заглушив» перед тем в ней все остальные отверстия.

Принцип действия дымогенераторов, изготавливаемых различными фирмами-производителями автооборудования, заключается в нагревании жидкого масла (вроде ATF), которое, испаряясь, и создаёт требуемый дым. В состав дымогенератора входит компрессор – для нагнетания дыма.

Как сделать своими руками дымогенератор для авто

Стоимость самого дешевого дымогенератора для авто не менее 6000 рублей, поэтому многие автолюбители изготавливают самодельные устройства, проявляя недюжинную изобретательность.

Самодельный дымогенератор для авто с испарителем масла

Схема дымогенератора для автомобиля

Для изготовления такого устройства потребуются:

  1. Ёмкость, которая будет служить основным модулем. Это могут быть шприц-нагнетатель для консистентной смазки, металлическая банка с плотной крышкой или даже старый огнетушитель с резьбовой крышкой.
  2. Свеча накаливания от дизельного двигателя.
  3. Реле времени.
  4. Шланги, трубки для подачи воздуха.
  5. Источник сжатого воздуха.

Кроме того, могут понадобиться метчики для нарезания резьбы, составы для уплотнения стыков штуцеров, хомуты – всё это Вы подберёте в соответствии с тем, из каких исходных материалов будет изготовлен основной модуль автомобильного дымогенератора, который Вы изготовите своими руками – испаритель.

Точный чертёж для изготовления своими руками дымогенератора для авто выполнять совершенно ни к чему – ведь Вы сами будете подбирать материалы, значит, и размеры деталей могут быть разными (кроме свечи накала).

В качестве реле времени используют реле поворотов, подключая вместо лампочек свечу. Это нужно для того, чтобы она не перегорела – свеча накала не предназначена для длительной работы, и реле будет периодически включать и выключать её. Чтобы подключить отрицательный вывод АКБ к свече, соедините его проводом с корпусом устройства.

Обратите внимание, что уровень масла в ёмкости небольшой – иначе свеча не прогреет его достаточно, и оно не будет испаряться. Входная трубка для воздуха должна быть погружена в масло – это будет своеобразным обратным клапаном для воздуха при небольшом давлении.

Если у Вас нет компрессора, то в качестве ресивера (накопителя) воздуха можете воспользоваться своим же запасным колесом – или используйте автомобильную камеру, предварительно накачав её.

Как видите, ничего сложного – такой простейший дымогенератор для авто обойдётся Вам значительно дешевле покупного. Свечу накала можно просто попросить у знакомых в автосервисе – мастера нередко оставляют подобные вещи «на всякий случай», и они годами лежат без дела в мастерской.

Подачу воздуха можно регулировать, встроив в шланг подходящий вентиль. Для начала – в процессе испытаний – достаточно пережимать шланг рукой, согнув его пополам.

Дымогенератор своими руками для авто из сигареты

Дымогенератор из сигареты и пневмопистолета для обдува

Этот простейший «дымогенератор» для авто не нуждается в излишних комментариях – достаточно лишь изготовить переходник для подсоединения сигареты к шлангу, – то есть банальный мундштук.

Как видите, за пугающим поначалу названием устройства не стоит ничего особенно сложного. Особенно, если Вы в детстве практиковались в изготовлении разнообразных «дымовух» – из казеина, газеты, пропитанной раствором аммиачной селитры и пр.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
