Установка электроприводов замков дверей

установка электроприводов замков дверей

Майские праздники прошли с пользой…для ниФки 
Решил установить сигнализацию с автозапуском. Но для этого сначала надо установить электроприводы замков дверей.
Так как в ниФке стоит усилитель и концевики дверей были давно удалены (отверстия использовал для прокладки кабелей акустики в двери) – то первым делом предстояло восстановить и концевики и их проводку.
Проводка концевиков, ранее была мной бережно отключено и спрятана в полости стойки.
Нашел все провода (к пассажирской двери пришлось восстанавливать часть проводки), нашел концевики – все установил на свои родные места. Подключил – все работает. Удивлением для меня стало наличие вежливой подсветки салона, вот не помню чтоб раньше она была .

Переходим к установке электроприводов замков дверей
Купил два электропривода замков дверей на 5 и 2 провода (можно было купить два двухпроводных актуатора), примерил в двери, установил.

Переходим к прокладке проводки электроприводов замков дверей из дверей в салон.
Воспользовался информацией от den55113
по его записи в БЖ
www.drive2.ru/l/492655702230171849/

единственное, что вначале хотел поставить гофры от ваз 2108, у них посадочный диаметр поменьше (а то сверлить в стойке и двери отверстие на 25мм ну очень не хотелось).
Но найти такие гофры мне не удалось – поэтому поставил как у den55113 , отличие лишь в том, что я использовал для сверления коронку на 22мм.

Да.еще трабл возник…
Хомут, который призван крепиться к родной тяги замка, оказался маловат, поэтому пришлось его немного расточить надфилем.

Итак, отверстия просверлены, проводка электроприводов замков дверей и акустики проложена, переходим непосредственно к установке сигнализации.

Установка центрального замка своими руками

Прогресс не стоит на месте, каждый день появляются новые технические решения и разработки. В мире автомобильной электроники существует уже масса приборов и устройств, которые способны облегчить жизнь водителю.Одним из таких устройств является центральный замок.И в этой статье мы поговорим о том,как самостоятельно установить центральный замок на классические модели ВАЗа.

На иномарках даже старых годов можно встретить не только сигнализацию с центральным замком, но и обогреватели боковых зеркал, электрический люк, подогрев сидений и другие электронные штучки. В «Жигулях» об этом можно только мечтать, поэтому в этой статье мы расскажем как самостоятельно установить центральный замок на ВАЗ 2101-2107, который будет управляться с помощью сигнализации.

Центральный замок — система центральной блокировки замков, которая позволяет одновременно закрыть или открыть все двери автомобиля. Система может иметь дистанционное управление и относится к разряду вспомогательных систем автомобиля.

Сразу хотелось бы предупредить о том, что статья не претендует на роль лучшей инструкции или способа установки. Здесь описан личный опыт, поэтому у вас всегда есть возможность сделать что-то лучше, красивее, удобнее и так далее.

Что потребуется для установки центрального замка на 2 двери?

  1. Рабочая и установленная на автомобиле сигнализация с силовыми выходами для управления замками дверей.
  2. Активаторы, актуаторы, актюаторы, соленоиды, электроприводы или, наконец, просто центральные замки — 2 шт.
  3. Провода двухжильные, медные. Диаметр или сечение каждого провода должно быть как минимум 0,75 квадрата. Длина около 3-4 метров.
  4. Хомуты пластиковые — штук 10, можно больше, «про запас».
  5. Прочее: изолента, термоусадочные трубки, кусачки, отвертка, паяльник, припой, мультиметр, дрель, сверла, электрический удлинитель и т.д.

Перед тем как непосредственно приступить к установке центральных замков, разберем каждый пункт выше по порядку, более подробно.

1) В этой статье мы не будем рассказывать о том, как самостоятельно установить сигнализацию, а предположим что она уже установлена. Самый дешевый вариант (около 1300 руб.) — простая сигнализация без обратной связи.

Какую модель выбрать, как правильно подключить, сколько стоит и другие вопросы по автосигнализации будут рассмотрены в другой статье. Учтите лишь несколько важных моментов.

Во-первых, основной блок сигнализации должен иметь разъем (обычно 6-ти контактный) с силовыми выходами для подключения замков дверей. Во-вторых, перед покупкой заранее решите, есть ли у вас необходимость в дополнительном канале сигнализации. Его можно использовать для открытия багажника или, например, реализации функции «световая дорожка» и других подобных. Все зависит от вашей фантазии и задумок, поэтому решать вам.
2)

Активаторы замков как только не называют, поэтому не удивляйтесь такому количеству названий. Мы будем придерживаться этого термина. Под соленоидом центрального замка, скорее всего, подразумевается электромагнит, который чаще всего устанавливается для открытия багажника. По мощности (тяговому усилию) он гораздо сильнее пластиковых активаторов, но и стоит дороже.

Примерная цена на обычный активатор центрального замка с 2-мя выводами (двухпроводной электрозамок) составляет 100-120 руб. за штуку. Для 2-х дверей понадобится два активатора, общая стоимость около 250 руб. В комплект к каждому активатору входит специальная планка для крепления центрального замка и саморезы, а также тяга, винты и металлическая пластина-фиксатор.

3) Для экономии изоленты медные провода желательно брать в общей изоляции вокруг изолированных проводников, но можно купить и по отдельности (одножильные). Сечение проводника должно быть не менее 0,75 квадрата. Ток потребления обычного электропривода центрального замка может в пике достигать 5А.

В автомагазинах можно подобрать провода различного диаметра, цвета и длины. Некоторые продаются в готовых монтажных наборах или комплектах. По отдельности или «по метражу», чаще всего, встречаются одинарные (одиночные) провода.

Мы советуем зайти в обычный магазин электромонтажа и купить двухжильный медный кабель (отдельный провод которого имеет многопроволочную токопроводящую жилу). Например, подойдет кабель ПВС 2×0,75 (с поливинилхлоридной оболочкой), либо ПВС 2×1 мм. Эти провода применяются для соединения различных электроприборов, электроинструмента и других машин и устройств. Стоимость около 12-15 рублей за 1 метр.

Можно поискать специальные автомобильные провода ПГВА, которые предназначены для автотракторного оборудования и приборов. Они тоже имеют поливинилхлоридную изоляцию и без сомнения подойдут для подключения центральных замков.

Для справки: провода ПГВА предназначены для гибкого соединения электрооборудования и приборов с небольшим номинальным напряжением (до 48 В) в условиях умеренного, тропического и холодных климатов. Провод ПГВА стоек к воздействию вибрационных нагрузок, растрескиванию, воздействию бензина и масел. При одиночной прокладке не распространяет горение.

При установке дополнительных устройств и использовании второго канала сигнализации, внимательно изучите таблицу с допустимыми токовыми нагрузками. Скорее всего, для установки мощного соленоида, который будет открывать замок багажника, потребуется дополнительное разгрузочное реле.

Хомуты пластмассовые ленточные понадобятся для закрепления проводов. Приобретать по желанию, штук 10 будет вполне достаточно.

Комплект из 100 штук размером 2,5×100 стоит около 50 рублей.

5) Другие инструменты, приспособления и материалы, которые могут понадобиться при монтаже.

Установка и подключение центральных замков

Установка активатора центрального замка в переднюю дверь

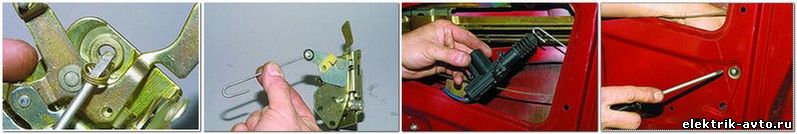

Установку центрального замка следует начать со снятия обшивок дверей и других элементов, которые могут стать помехой при монтаже. Затем в каждой двери сверлятся отверстия для установки металлической планки, на которую будет крепиться активатор замка двери.

Закрепив и отрегулировав пластиковый активатор, переходим к подсоединению и укладке проводов. Задача — завести провода в салон автомобиля и подключить к блоку сигнализации.

Для того чтобы избежать попадания влаги на провода и дальнейшего выхода из строя активаторов и других устройств (электростеклоподъемники, подсветка дверей), продумайте прокладку проводов вдоль двери заранее.

Не размещайте провода в нижней части двери, так как в этом месте чаще всего скапливается вода.

Прокладка провода активатора центрального замка

При прокладке провода обратите также внимание на самую «проблемную» зону, а именно место перегиба проводов в проеме между дверью и кузовом.

Защитная трубка проводки дверей

Самый оптимальный вариант — использовать проходную резиновую трубку. Такая гофра защитит проводку от перетираний и изломов.

Для грамотного подхода к делу, а также для того чтобы иметь возможность с легкостью определить и найти нужные провода (+12 Вольт, «земля», управляющие выходы от блока сигнализации), приборную панель (торпедо) лучше снять полностью. Тем самым, вы не только упростите себе работу по прокладке проводов, но и сможете осуществить их соединение, пропайку и изолирование без особых трудностей.

На автомобиле ВАЗ 2106 панель приборов снимается довольно просто (четыре самореза и четыре гайки).

Скручивать или паять провода?

Мы рекомендуем приобрести клеммы «мама» и «папа», а также специальный инструмент для обжима проводов. В случае выхода из строя активатора, вы без проблем сможете заменить его на новый. Для этого понадобится просто отсоединить клеммы, демонтировать старый и подключить рабочий активатор.

Скручивать провода и обматывать изолентой — вариант ненадежный, в этом случае лучше «скрутка» + «пайка» + «термоусадочная трубка».

Как подключить центральный замок к сигнализации?

Так как автомобиль ВАЗ 2101-2107 изначально не оборудован центральным замком или электроприводами замков дверей, вы можете установить дополнительные электроприводы и подсоединить их к системе следующим образом.

Схема подключения центрального замка

Сине-белый и оранжевый провода 6-ти контактного разъема основного блока системы сигнализации через предохранители в 15А подключаются к +12 В постоянного тока. Зеленый и синий провода к массе автомобиля или, по-другому, «земле».

Белый провод к синему проводу отпирания активатора замка двери, а желтый провод к зеленому проводу запирания электропривода.

Большинство китайских автосигнализаций, особенно недорогие модели (A.P.S. 2600 SHERIFF, Pantera CLK 355), имеют схожие по строению блоки. Иногда складывается впечатление, что китайские производители меняют только этикетку, а «начинка» остается прежней. По крайней мере, сам 6-ти контактный разъем с силовыми выходами для замков, а также цвета проводов отличаются довольно редко.

Ознакомившись со схемой подключения центрального замка, смело приступайте к соединению проводов и проверке работы активаторов. После успешных тестов остается только собрать все снятые детали на место и затем произвести «контрольную» проверку.

Работа сделана, поздравляем! Примерная сумма затрат — около 500 рублей, без учета стоимости сигнализации.

Выводы, покупка центрального замка с дистанционным управлением и другая полезная информация

Для того чтобы установить центральный замок, который будет закрывать все двери при повороте ключом, следует приобрести отдельный блок центрального замка (небольшая «черная коробочка»), а также специальный мастер-активатор (5 выводов) для водительской двери, либо также и для передней пассажирской (где есть «личинка» замка и возможность открыть дверь с помощью ключа).

В этом случае нет необходимости устанавливать сигнализацию, а сам процесс монтажа и подключения актуаторов аналогичен примеру выше. Отличия заключаются лишь в том, что придется проложить дополнительные провода для электрозамка водительской двери, а также «разобраться» со схемой подключения блока управления ЦЗ.

Центральный замок с дистанционным управлением на 4 двери

Вы также можете купить отдельный комплект центрального замка с дистанционным управлением. В такой набор уже входят блок управления центральным замком, 4 активатора, провода, крепеж и 2 брелка. Универсальный комплект обойдется в сумму около 1000 рублей.

Где купить? В розничных магазинах вы не встретите такой комплект по названной выше цене. Для этого воспользуйтесь сайтами, которые продают электронику и другие приборы прямо из Китая. Старайтесь не связываться с посредниками, а заказывайте напрямую.

Если у вас возникли вопросы по установке ЦЗ, либо вы хотите более подробно узнать о том, как покупать на этом или аналогичных сайтах, напишите нам через форму «контакты» (внизу страницы). Мы постараемся ответить.

Привод замка двери установка

Немного теории:
Под исполнительным устройством (также актуатор, актюатор) в теории автоматического управления понимают устройство, передающее воздействие с управляющего устройства на объект управления.
В технике, исполнительные устройства представляют собой преобразователи, превращающие входной сигнал (электрический, оптический, механический, пневматический и др.) в выходной сигнал (обычно в движение).

Взято из: ГОСТ 14691-69 «Устройства исполнительные для систем автоматического регулирования».

Меню пользователя Spike@
Посмотреть профиль
Найти ещё сообщения от Spike@

__________________
Mala herba cito crescit

Лучше Гранту с АКП под шильдиком Datsun, чем набор французских железок под шильдиком Vesta.

Меню пользователя Gyzmi58
Посмотреть профиль
Найти ещё сообщения от Gyzmi58

В автомобиле Лада Приора установлены электроприводы следующих производителей:
Производитель НПП «ИТЭЛМА» (чёрный непрозрачный чехол на штоке):
21700-6512110-00 — водительская дверь.
21700-6512210-00 — пассажирские двери.
Производитель ООО «Регион» (прозрачный чехол на штоке):
21700-6512110-10 — водительская дверь.
21700-6512210-10 — пассажирские двери.

  • Водительская дверь:

Четырёхпроводной — два силовых контакта и два информационных. Информационные контакты представляют из себя микропереключатель, который меняет своё состояние при перемещении штока привода.

Силовые контакты работают по принципу: при одной полярности шток перемещается вверх (1-«+» (красный), 4-«-» (жёлтый)), при смене полярности вниз.
Информационные нужны для определения состояния замка (открыто, закрыто) и работы функции «центральный замок». Такая схема работает по принципу: для отпирания требуется отрицательный импульс (контакты 3 и 2 замкнуты), а для запирания состояние разомкнуто (контакты 3 и 2 разомкнуты). В некоторых инструкциях такая схема называется «однопроводный тип цепи дверных замков с отрицательной полярностью».

  • Все пассажирские двери:

Двухпроводной — только два силовых контакта. Принцип такой же, как и у водительского привода.

Вот все приводы в куче:

Место расположения привода на механизме замка:

Отдельное спасибо Gyzmi58 http://www.priorovod.ru/member.php?u=18862 за предоставленные фотографии приводов.

Меню пользователя Spike@
Посмотреть профиль
Найти ещё сообщения от Spike@

Меню пользователя Spike@
Посмотреть профиль
Найти ещё сообщения от Spike@

Меню пользователя zubilo2109
Посмотреть профиль
Найти ещё сообщения от zubilo2109
Просмотр загрузок

Синий и зеленый — силовые провода моторчика, зеленый на плюс моторчик закрывается, синий на плюс — открывается, подключать надо зеленый к красному, синий к желтому..вроде так))) в крайнем случае перекинуть несложно..
Белый, черный, коричневый — провода концевика, белый отрезать, он не нужен..черный к черному, коричневый к коричневому и все будет работать..

Добавлено через 4 минуты

__________________
Mala herba cito crescit

Лучше Гранту с АКП под шильдиком Datsun, чем набор французских железок под шильдиком Vesta.

Меню пользователя Gyzmi58
Посмотреть профиль
Найти ещё сообщения от Gyzmi58

Внимание тем, у кого замки живут своей жизнью!

Симптомы:

  • При постановки на штатную сигнализацию, раздаётся сигнал, что дверь не закрыта, хотя она закрыта (при условии, что все концевики исправно работают).
  • Неожиданно, без всяких причин, в любое время, срабатывает сигнализация.
  • Самостоятельно, без Вашего вмешательства, открывается водительская дверь, или все двери сразу.
  • Другие странности с центральным замком.

Основной причиной такого странного поведения автомобиля (90% случаев) является неисправность электропривода в водительской двери, а если быть более точным, то неисправность микропереключателя. Причиной выхода его из строя чаще всего является вода (конденсат).

Есть три варианта решения:
1) купить новый привод;
2) попробовать разобрать старый, почистить внутри всё, смазать, просушить;
3) купить актюатор стороннего производителя и попробовать установить вместо родного (но тут без переделки крепления не обойтись).

Меню пользователя Spike@
Посмотреть профиль
Найти ещё сообщения от Spike@

Перепрограммирование режима отпирания дверей.
Предусмотрена возможность перепрограммирования разблокировки дверей с одновременной на ступенчатую и обратно. Для этого при включенном зажигании следует нажать одновременно кнопки блокировки и разблокировки на пульте в течение 5 секунд, после чего произойдет смена режима разблокировки дверей. Таким же способом можно перевести разблокировку из ступенчатой в одновременную. Смена режима разблокировки сопровождается двумя сигналами зуммера при включении ступенчатой разблокировки и одним сигналом зуммера при включении одновременной разблокировки.
При ступенчатой разблокировке при первом нажатии на кнопку «открыть» происходит разблокировка водительской двери, а при повторном нажатии на кнопку «открыть» происходит разблокировка остальных дверей.

Внимание.
Данная процедура доступна только тем, у кого активирован иммобилайзер. В остальных случаях смена режимов работы центрального замка возможна только при помощи специальных приборов — сканеров или компьютерных программ, умеющих «общаться» с блоком управления электропакетом.

Меню пользователя Spike@
Посмотреть профиль
Найти ещё сообщения от Spike@

Часто возникают вопросы по поводу замены штатных электроприводов замков (активаторы) на импортные.
Привожу немного фото для наглядности (на примере заднего правого замка):
Общий вид:

Проблем особых с заменой нет. На много больше напрягает разобрать дверь.

Снимаем родной привод, прикладываем новый, просверливаем отверстия и крепим через них новый привод. Изготавливаем новую тягу по месту (родная скорее всего не подойдёт):

Способ крепления привода:

Отверстие №1 родное, отверстие №2 пришлось просверлить.
Самое интересное, что на других замках мне удалось закрепить активатор только на один саморез. Как бы я не прикладывал его к железной плашке, уместить на ней два отверстия у меня не получалось. Даже на одном саморезе привод держится надёжно, но я, для успокоения души, матанул пару раз привод изолентой (только надо хорошую, чтоб морозов не боялась).

Что касается электрической части. Я откусил разъём от родного активатора и припаял его к проводам нового. На 3х дверях кроме водительской получилось зелёный активатора к красному разъёма, синий активатора к жёлтому разъёма. В водительской двери почему-то сделано по другому и цвета провода надо поменять местами (зелёный к жёлтому, синий к красному). В водительской двери активатор имеет 5 проводов. Два мы уже подключили, нужно подключить ещё два контакта, те, что отвечают за работу ЦЗ. Там всё просто: коричневый к коричневому а чёрный к чёрному. Последний пятый провод (белый) нам не нужен.

В общем то и всё. Собираем замок на место. Эффект просто потрясающий. Замки работают как у иномарок. Хочу только добавить, что эффект даёт только замена ВСЕХ приводов. Даже один не замененный привод гремит так, что как будто и не менялось ни чего.

Как быстро отремонтировать актуатор двери (электропривод ЦЗ)

Мое ноу-хау по ремонту неремонтируемого (иногда даже, неразборного) сервомеханизма (актуатора) центрального замка автомобиля. Сразу скажу — это не художественная лепка зубцов сломанной шестерни, чем иногда любят поразвлекаться особо упорные камрады. Мой способ куда проще и подходит практически под любой электрический актуатор двери.

Практически любой автовладелец знает, что такое актуатор (или активатор) замка двери: эта как раз та штука, которая дергает за металлическую тягу внутри двери и открывает/закрывает замок. Бывают эти штуки пневматические (такие извращения любит, например, Mercedes-Benz), но чаще всего это обычные сервомеханизмы с приводом от 12 вольт. Стоят они недорого, но если чешутся руки, а в магаз — лень, то в подавляющем большинстве случаев актуатор можно починить.

Все дело в том, что львиная доля отказов этих сервомеханизмов происходит из-за стачивания зубчатой гребенки штока — ответной части, которую и водит шестеренка, насаженная на вал моторчика. Самый верный симптом — резкий треск при работе механизма.

Мсье, знающие толк в извращениях, иногда лепят эти стесанные зубья из различных эпокси-составов, но это вообще жёсткая эротика — даже мне, как практикующему колхознику со стажем, такая работа кажется откровенным перебором. Оправдано это лишь в случае, если помимо родного корпуса актуатора, в дверь категорически ничего не влезает, а новая запчасть стоит дорого или хрен ее найдешь.

Короче говоря, в нижеследующем видео я подробно показал, как можно быстро и эффективно привести в чувство отслуживший свое актуатор. Буквально — разобрали, ковырнули, собрали обратно — вуаля. 🙂 Если в двух словах — на штоке есть 2 демпфера, стоящих по разные стороны корпуса. Суть в том, чтобы переставить внешний рядышком со внутренним — тогда шток будет немного недоходить до изначального крайнего положения на сжатии. Этого в 95% случаев достаточно, чтобы открывать (или закрывать) замок двери, но при этом, гребенка штока сдвигается, и шестерня моторчика «катается» уже по живым зубьям. Тем самым — нет проскальзывания по гребенке — актуатор работает как положено.

Фотогалерея



Добро пожаловать на сайт http://lada110atricom.ru

У многих людей есть собственные автомобили, различных марок, комплектаций, тюнингованные и просто «серые» авто для повседневной езды. Кто-то делает различные примочки для авто своими руками, кто-то загоняет в специальные сервисы, а кто-то просто любуется на то как люди это делают. Собственно об этом и хотелось бы поговорить — о тюнинге!

Раньше у меня не было автомобиля и как-то не было в нём необходимости, но в душе всегда хотелось посидеть, порулить и насладиться скоростью. Первым шагом к покупке авто стало получение водительских прав, на которые я пошёл обучаться также спонтанно. Вообщем отучился 3 месяца в ДОСААФе и 29.02.2008 года я получил своё водительское удостоверение. Время от времени возникало желание купить автомобиль, но не было средст для его покупки, да и стал задумываться о том — собственну «куда ездить то ?», до работы идти 15 минут, дачу давно забросили и получается что машина и не нужна.

Время шло, годы летели, слухи шли о кризисе. К тому времени удалось немного скопить наличности, которые было всё-таки решено вложить в какое-нибудь автомобильное средство, пока они не пропали . Одним чудесным утром, собравшись, мы поехали на авторынок в Саратов с целью выбора автомобиля для меня. Пришлось занять у знакомых не малую ещё дополнительную сумму наличности, а то моих скоплений не хватало.

Отправились в дорогу, ехали-ехали и наконец приехали. Пошли по рынку.

В Саратове автомобилей было много, одни не по нашим деньгам, другие слишком убитые, вообщем бродили-бродили и увидели ВАЗ2110 красного цвета (мой любимый цвет). Спустя некоторое время, после долгих хождений всё-таки было решено приобрести первый понравившийся автомобиль и ехать уже наконец-то домой.

Путь до дома был неблизкий, в районе 200км. По началу я думал что мой друг будет за рулём и пригонит мою машинку в мой родной Камышин, но всё-таки погнал её обратно я сам. Это мой самый первый раз когда я так долго ехал за рулём, ведь последний раз когда я его держал в руках было ещё в феврале и то минут 10. Первые минут 10-20 я не мог прийти в себя, то что сижу за собственным автомобилем, руки немного потрясывало и всё не верилось что я еду. Буквально, проехав километров 50, я уже стал чувствовать себя намного увереннее, развалился на сиденье и стал наслаждаться поездкой.

Всё бы ничего, но в Красноармейске на посту ДПС нас остановили для проверки документов. А я по глупости взял с собой только права, а остальные доки остались у мамки, которая на другой машине с водителем уехали вперёд. Благо остановились метрах в 300 от нас. Инспектору пришлось ждать некторое время, на что он сделал грозное выражение лица. Принесли документы, всё проверили, но всё-таки докапались до того, что не было аптечки, огнетушителя и знака. А то что автомобиль даже и на транзитных номерах и только что куплен его не волновало, пришлось заплатить некоторый штраф в фонд Инспектора. Сели в машину, заправились и отправились дальше в путь.

Долетели до дома в принципе быстро, около 3 часов всего ехали, хотя можно было бы и больше, но я был в то время ещё новичком, да и машина не проверенная, мало ли что сломается, поэтому скорость держал в районе 100-110км/ч. Но всё-таки было желание испытать драйва и поэтому разогнался разок до 155км/ч, машина вела себя на дороге изумительно, я оставался довольным во время всего пути.

Вот и краткая история о шагах к покупке первого автомобиля, который до сегодняшнего дня со мной, радует меня. Время от времени что-то делаю для души в ней, небольшой тютинг и т.п. о чём я расскажу в своём Бортовом журнале .

Высказывайте свои мнения о моей работе, ну и просто так можно что-то обсудить, дальнейшие работы, планы.

Подключаем актуаторы ЦЗ к сигналке

Под фразой «подключение сигналки к центральному замку» чаще подразумевают вот что: в авто находится блок управления ЦЗ, и он продолжает работать, а сигнализацию подключают к нему. Но в некоторых случаях от штатного БУ ЦЗ проще избавиться, и тогда актуаторами будет управлять только сигналка. Случай, когда замок с сигнализацией соединяют напрямую, мы рассмотрим сейчас. Для примера, приводится способ подключения сигнализации Mongoose.

Типы и виды актуаторов

Актуатор – это исполнительный механизм привода замка. Любой подобный механизм заключён в пластиковый корпус, а внутри него установлен электродвигатель. Двигатель снабжён двумя контактами, провода от которых выведены наружу.

Два силовых провода иногда дополнены двумя или тремя сигнальными шнурами, которые подключены к микропереключателям. Модуль, оснащённый такими опциями, обычно реализован по следующей схеме:

Сигнальных проводов может быть и 4-5, но суть здесь другая: эти кабели будут замкнуты, когда привод переведён в одно из фиксированных положений. А этих положений обычно два: полностью открыто, заперто.

Важно понять логику работы микрика: пока тяга не задвинута полностью, тумблер остаётся в положении «открыто». И наоборот: другое положение тумблер займёт, если стержень выдавлен до конца. Проще представить себе, что переключение происходит уже после остановки стержня. Больше тут добавить нечего.

Подключение микрика, встроенного в актуатор, предусмотрено лишь в некоторых моделях сигналок. И для всех дверей, кроме водительской, подходят двухпроводные приводы (без микропереключателей).

В любом случае один 5-проводной актуатор лучше купить. Кстати, сопротивление каждого двигателя равно 5-ти Омам (рассчитайте суммарную силу тока). Удачной покупки!

Подключение и настройка сигнализации

Основной блок сигналки должен содержать два реле. Одно из них замыкается, когда замки нужно открыть, второе предназначено для отпирания. Замыкание контактов происходит так: на 0,8 с. обмотку подключают к питанию, затем отключают. И за этот период актуаторы срабатывают. Для данного случая, есть базовая схема.

Обращаем внимание на то, как должен вести себя микропереключатель:

  1. Когда «заперто» полностью, массы на проводе нет;
  2. Во всех остальных случаях, шнур должен быть подключен к массе.

Будем говорить об актуаторе, снабжённом 5-ю проводами. Подключение реализуют так: нужно вызвонить сигнальные провода, а затем, к массе подключают один шнур. Второй остаётся свободным, а общий контакт соединяют с проводом, который идёт к сигналке (на схеме он «серый»).

Можно ничего не вызванивать, а просто разобрать актуатор. Если не жалко, конечно.

Важно знать: в автомобиле любые монтажные работы проводят только с отключенной клеммой АКБ (речь идёт о «минусовой» клемме).

Силовые провода соединяют скруткой, а точки соединений изолируют. Двигатели актуаторов включают «в параллель». А кто решит исключить предохранитель, пусть пеняет на себя. Кстати, монтаж силовых кабелей лучше поручить опытному электрику.

Программирование основного блока, проверка

Подключили мы всё правильно, а запрограммировать сигналку забыли. Открыв инструкцию, видим, что серый кабель идёт к программируемому входу, а по умолчанию он работает в режиме «концевика». Очевидно, вход нужно переключить в другой режим, и такой вариант в инструкции рассмотрен:

Нам нужна опция «2-3», которую мы переведём в значение «2». Длительность управляющего импульса (опция «1-2») пусть останется в значении «0,6».

Выполнив всё, как указано выше, можно будет наблюдать следующий эффект: сигналка выполняет функции ЦЗ. Нажав на собачку водительской двери, мы запираем все замки. Что нам и требовалось. А без перепрограммирования основного блока вряд ли что-то получилось бы.

Подача питающего напряжения на 2 секунды или больше выводит актуаторы из строя.

Важно помнить: длительность управляющих импульсов нельзя делать слишком большой. Сложно понять, зачем разработчики установили значение, равное 4-м секундам. И хотя по умолчанию оно не используется, ошибиться с программированием возможность есть. Будьте внимательны!

Разбор и ремонт актуатора Priora

Подключаем актуаторы ЦЗ к сигналке

Под фразой «подключение сигналки к центральному замку» чаще подразумевают вот что: в авто находится блок управления ЦЗ, и он продолжает работать, а сигнализацию подключают к нему. Но в некоторых случаях от штатного БУ ЦЗ проще избавиться, и тогда актуаторами будет управлять только сигналка. Случай, когда замок с сигнализацией соединяют напрямую, мы рассмотрим сейчас. Для примера, приводится способ подключения сигнализации Mongoose.

Типы и виды актуаторов

Актуатор – это исполнительный механизм привода замка. Любой подобный механизм заключён в пластиковый корпус, а внутри него установлен электродвигатель. Двигатель снабжён двумя контактами, провода от которых выведены наружу.

Два силовых провода иногда дополнены двумя или тремя сигнальными шнурами, которые подключены к микропереключателям. Модуль, оснащённый такими опциями, обычно реализован по следующей схеме:

Сигнальных проводов может быть и 4-5, но суть здесь другая: эти кабели будут замкнуты, когда привод переведён в одно из фиксированных положений. А этих положений обычно два: полностью открыто, заперто.

Важно понять логику работы микрика: пока тяга не задвинута полностью, тумблер остаётся в положении «открыто». И наоборот: другое положение тумблер займёт, если стержень выдавлен до конца. Проще представить себе, что переключение происходит уже после остановки стержня. Больше тут добавить нечего.

Подключение микрика, встроенного в актуатор, предусмотрено лишь в некоторых моделях сигналок. И для всех дверей, кроме водительской, подходят двухпроводные приводы (без микропереключателей).

В любом случае один 5-проводной актуатор лучше купить. Кстати, сопротивление каждого двигателя равно 5-ти Омам (рассчитайте суммарную силу тока). Удачной покупки!

Подключение и настройка сигнализации

Основной блок сигналки должен содержать два реле. Одно из них замыкается, когда замки нужно открыть, второе предназначено для отпирания. Замыкание контактов происходит так: на 0,8 с. обмотку подключают к питанию, затем отключают. И за этот период актуаторы срабатывают. Для данного случая, есть базовая схема.

Обращаем внимание на то, как должен вести себя микропереключатель:

  1. Когда «заперто» полностью, массы на проводе нет;
  2. Во всех остальных случаях, шнур должен быть подключен к массе.

Будем говорить об актуаторе, снабжённом 5-ю проводами. Подключение реализуют так: нужно вызвонить сигнальные провода, а затем, к массе подключают один шнур. Второй остаётся свободным, а общий контакт соединяют с проводом, который идёт к сигналке (на схеме он «серый»).

Можно ничего не вызванивать, а просто разобрать актуатор. Если не жалко, конечно.

Важно знать: в автомобиле любые монтажные работы проводят только с отключенной клеммой АКБ (речь идёт о «минусовой» клемме).

Силовые провода соединяют скруткой, а точки соединений изолируют. Двигатели актуаторов включают «в параллель». А кто решит исключить предохранитель, пусть пеняет на себя. Кстати, монтаж силовых кабелей лучше поручить опытному электрику.

Программирование основного блока, проверка

Подключили мы всё правильно, а запрограммировать сигналку забыли. Открыв инструкцию, видим, что серый кабель идёт к программируемому входу, а по умолчанию он работает в режиме «концевика». Очевидно, вход нужно переключить в другой режим, и такой вариант в инструкции рассмотрен:

Нам нужна опция «2-3», которую мы переведём в значение «2». Длительность управляющего импульса (опция «1-2») пусть останется в значении «0,6».

Выполнив всё, как указано выше, можно будет наблюдать следующий эффект: сигналка выполняет функции ЦЗ. Нажав на собачку водительской двери, мы запираем все замки. Что нам и требовалось. А без перепрограммирования основного блока вряд ли что-то получилось бы.

Подача питающего напряжения на 2 секунды или больше выводит актуаторы из строя.

Важно помнить: длительность управляющих импульсов нельзя делать слишком большой. Сложно понять, зачем разработчики установили значение, равное 4-м секундам. И хотя по умолчанию оно не используется, ошибиться с программированием возможность есть. Будьте внимательны!

Разбор и ремонт актуатора Priora

Установка центрального замка своими руками

Отсутствие центрального замка в автомобиле это не беда, оказывается его запросто можно смонтировать и установить самостоятельно.

Это предприятие не потребует значительных затрат, но определенной ловкостью рук и умением обладать нужно.

Функции центрального замка

Основным характеристиками автомобильного центрального замка можно назвать удобство и комфорт, так как достаточно нажать на кнопку пульта управления, чтобы снять с блокировки все двери машины.

Наряду с этим ЦЗ открывает и закрывает дверь багажника, крышки топливного бака и верхнего люка. Если автомобиль укомплектован электростеклоподъемниками, привести в действие их можно также нажатием кнопки на пульте ЦЗ.

Принцип работы

Центральный замок (ЦЗ) состоит из входящих датчиков, блока управления центральным замком и исполнительного механизма (активатора).

Работает центральный замок по следующему принципу:

— от переключателя сообщение подается на электроблок управления, который направляет эти сообщения к узлу управления ЦЗ.

— далее сигнал доходит до узла регулировки дверей, после чего воздействует на активаторы дверного замка.

  1. Затем блоки регулировки дверей приводят в действие исполнительные устройства.

Предварительные работы

Чтобы установить центральный замок без помощи специалистов нужно приобрести механизм и озаботиться наличием необходимого инструмента.

Центральные замки бывают двух видов: механический, приводится в работу поворотом ключа и электронный, активируемый нажатием кнопки ДУ. Если подключить ЦЗ к сигнализации, то можно еще и усилить безопасность авто.

Для начала работ по установке центрального замка нужно иметь кроме автомобиля, еще систему централизованной блокировки замков состоящей из блока управления ЦЗ и активатора. Также понадобятся провода на две жилы и прочие подсобные инструменты.

Если финансовый вопрос не стоит остро, то можно приобрести в специализированном магазине универсальный комплект, состоящий из проводов, контроллеров, кабелей, крепежей и прочего.

Первый этап установки ЦЗ

  1. Демонтировать панели дверей, но сначала отключить клеммы от аккумулятора.
  2. Продумать приемлемое место для установки центрального замка, обращая внимание на расположение стеклоподъемников. В некоторых случаях нужно изготовить особые кронштейны для крепления.
  3. Установить на каждую дверь активаторы ЦЗ, для чего нужно проделать отверстия и закрепить их саморезами.
  4. Каждый активатор прикрепить к двери зажимами и совместить ход тяги активатора и тяги замка. От первого установить закрепители на тяги ручного блока замка.
  5. Проводки, идущие от каждого исполнительного устройства прикрепить пластиковыми хомутами.

Второй этап ЦЗ

  1. Снять приборную панель и проделать точки рядом с местами крепления передней панели, что упростит задачу по укладке кабелей. Так как прокладываться они будут через место проводки электрических шнуров под торпедой и в бардачке.
  2. Убрать предшествующие кабеля электрических подъемников стекол, подвести новые и подключить их к приводу.
  3. Подвести провода исполнительного устройства, обмотать их изолентой и продвинуть внутри двери.
  4. Для того чтобы провести провода под торпедо и в бардачок нужна определенная сноровка.
  5. Внимательно, посредством отвертки установить проходную трубу в стойку.
  6. Далее провода подключаются к коннектору и соединяются с блоком питания ЦЗ.
  7. Провод «минус» ЦЗ подключается к корпусу авто, а «плюс» — к предохранителю №1 на батарее.
  8. Испытать механическую и электрическую части центрального замка в работе. В итоге ход должен выйти плавный и легкий.
  9. Вернуть первоначальный вид торпеде и обшивке боковых дверей.

Специалисты рекомендуют автомобилистам, не уверенным в собственной сноровке обращаться за установкой центрального замка к мастерам автосервисов.

Электропривод дверей на ВАЗ

Определеное количество автомобилей «Самара» (впрочем, как и более поздние представители семейства ВАЗ, такие как ВАЗ 2110, ВАЗ 2114, ВАЗ 2115 и пр.), еще на заводе комплектуется системой центральной блокировки дверей. Такая система одновременно закрывает все замки дверей при запирании ключом двери водителя, либо при использовании кнопки управления замком той же двери. Иначе говоря, такая система является простейшим вариантом «центрального замка», который не предусматривает дистанционное отпирание и запирание дверей и данную полезную функцию можно реализовать в случае установки на автомобиль дополнительной электронной охранной сигнализации.

Необходимо отметить, что до последнего времени, по наиболее распространенным вариантам комплектации машин автоВАЗа система с центральным замком, как правило, не устанавливалась и в случае самостоятельной установки большинства современных сигнализаций приходиться дополнительно решать проблему с установкой электроприводов замков. Сам по себе такой электропривод является стандартным моторедуктором, в котором объединены электродвигатель постоянного тока и редуктор с вариантом зацепления рейка – шестеренка. К счастью имеющийся в настоящее время рынок автомобильных запчастей позволяет без труда найти соответствующий заводской комплект электропривода, который дополнительно включает в себя крепежные элементы, монтажную пластину, тягу и переходную муфту для соединения тяг моторедуктора и штатного замка. После установки такого редуктора появляется возможность открывать двери одним нажатием кнопки брелка.

В общем случае установка моторедуктора дверей на ВАЗ выполняется в следующей последовательности:

  • Как правило, провода заводского комплекта моторедуктора дверей изначально снабжены монтажными наконечниками и в соответствии с правилами монтажа следует установить соответствующие наконечники и на провода, идущие к центральному блоку охранной сигнализации. С этой целью с проводов удаляем изоляцию (очищенный участок должен обеспечивать надежную фиксацию наконечника). Открытые жилы провода скручиваем в плотный жгут и вставляем его в наконечник, который в свою очередь обжимаем специальным инструментом (в крайнем случае, можно воспользоваться пассатижами).

  • Далее, используя технологичные отверстия, протягиваем провода и подсоединяем их, руководствуюсь схемой установленной сигнализации.
  • От внутреннего замка отсоединяем подходящие к нему тяги и отворачиваем винты крепления наружного замка. После снятия наружного замка появляется возможность вытащить и внутренний замок.

  • Для устранения возможности появления неприятных лязгающих звуков при открывании замка и при движении автомобиля в отверстие рычага внутреннего замка вставляем демпфирующую пластмассовую втулку. Для надежности фиксации края втулки оплавляем тепловым пистолетом.

  • В прежнем положении замок в верхнем и нижнем положении фиксировался при помощи пружины, поддерживающей необходимое усилие при срабатывании замка. После установки электропривода необходимость в пружине отпадает, поэтому мы извлекаем ее поддев отверткой или другим аналогичным инструментом.
  • Что касается тяги из комплекта устройства, то ее необходимо укоротить и изогнуть в соответствии с конструкцией нашего замка. Подготовленную тягу вставляем в замок. Замок устанавливаем в посадочное место, подсоединяем к нему тяги и подключаем подготовленные ранее провода питания. Ушко рейки электропривода надеваем на изогнутую оконечность тяги.

  • Электропривод закрепляем саморезами к внутренней панели двери используя готовые отверстия. предназначенные именно для этих целей. Клемму минусовой цепи подсоединяем к соответствующему выводу АБ.

Необходимо учитывать, что выходы, предназначенные для управления электроприводов дверей, у большинства сигнализаций являются слаботочными (не более 0,5 А), в то время как сами привода используют гораздо более высокие токи. Учитывая подобную особенность, при установке электроприводов дверей может понадобиться включение в схему питания управляющих реле.

Сборку обшивки салона выполняем в обратной последовательности.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
