Ремонт механизма переключения передач КПП (кулиса) Нива Шевроле; Niva Chevrolet (ВАЗ 2123, Шеви)

Ремонт механизма переключения передач КПП (кулиса) Нива Шевроле — Niva Chevrolet (ВАЗ 2123, Шеви)

Как снять и заменить?

Для замены кулисы Шевроле Нива потребуется:

  1. Набор головок ½.
  2. Ключи накидные, рожковые или трещоточные на «10», «13», «17», «19»
  3. Набор отверток

Извлекается кулиса на внедорожнике Нива Шевроле в следующей очередности:

  1. Обязательно отключаем минусовую клемму АКБ под капотом.
  2. Установить рычаг КПП в среднее положение.
  3. В салоне демонтируется облицовка консоли панели приборов. Откручиваем все крепежные болты пластиковых панелей, снимаем пепельницу, вещевой ящик с подстаканниками, а затем вынимаем вверх всю облицовку туннеля пола.
  4. Демонтируем накладки рычага КПП и раздатки с помощью отвертки.
  5. Откручиваем передний карданный вал от РК. Привязываем снятую часть в удобное место на кузове.
  6. Откручиваем и демонтируем промежуточный вал. Для этого Вам потребуются ключи на «13», «19».
  7. Для более удобного выполнения работ снимаем ключем на «13» две гайки крепления поперечины задней подвески КПП к днищу кузова. Она немного опуститься вниз, тем самым увеличит пространство для демонтажа требуемого узла.
  8. Отворачиваем головкой на «17» с удлинителем гайку крепления привода включения передач от задней опоры привода. Также вместе с гайкой необходимо извлечь распирающую втулку и 2 опорных шайбы.
  9. Накидным трещоточным ключом на «13» ослабляем стяжной хомут приводной тяги.
  10. Головкой на «13» с удлинителем откручиваем три крепежных гайки крепления кронштейна привода управления переключения передач к задней крышке коробки.
  11. Вынимаем узел кулисы вместе с рычагом и кронштейном.
  12. Снимаем механизм выбора скоростей с помощью ключа на «10» откручиваем 3 гайки крепления корпуса.
  13. Извлекаем весь механизм сборе.

Установка привода после ремонта или замены производится в обратной последовательности.

Совет! Не стоит производить самостоятельную доработку (переварку, смещение, удлинение или укорачивание) заводской конструкции.

В качестве замены узла лучше приобрести стандартную кулису, которой оснащаются на заводе базовые модели данных ТС. После установки рекомендуется дополнительно обработать все подвижные соединения современной пластичной смазкой Mobilgrease ХHP™ 220 или обычным Литол-24.

Привод механизм переключения передач шевроле нива 2123

Работу проводим при замене КПП или при неисправности деталей привода управления механизма

Устанавливаем автомобиль на смотровую канаву или подъемник

Снимаем облицовку туннеля пола (смотрим статью – Снятие облицовки туннеля пола Нива Шевролет)

В салоне автомобиля откручиваем рукоятку рычага переключения передач

Снимаем рукоятку вместе с чехлом

Снимаем с рычага переключения передач защитный чехол

Снимаем уплотнительный чехол

Ключом на 17 откручиваем гайку крепления привода управления механизмом выбора передач к задней опоре

Под гайкой установлена пружинная и плоская шайбы и распорная втулка.

Открутив гайки крепления задней опоры силового агрегата, опускаем задний конец коробки передач (смотрим статью – Замена опор силового агрегата автомобиля ВАЗ-2123)

Накидным ключом на 13 ослабляем болт хомута наконечника тяги

Отверткой разжимаем хомут

Головкой на 13 с удлинителем откручиваем три болта крепления кронштейна привода управления механизмом выбора передач к задней крышке коробки передач

Выводя наконечник из отверстия тяги привода, снимаем привод управления механизмом выбора передач в сборе

Для снятия задней опоры привода головкой на 10 откручиваем четыре гайки крепления опоры к кузову

Сняв опору со шпилек, отверткой сжимаем лепестки держателя проводов и отсоединяем держатель от опоры

Снимаем заднюю опору привода управления механизмом выбора передач

Устанавливаем привод в обратной последовательности.

Тягу привода управления коробкой передач переводим в нейтральное положение.

При установке привода удерживаем рычаг переключения передач в положении, определяемом следующими размерами в миллиметрах:

Е = 1±0,5 (смотрим рисунок 12).

В этом положении рычага затягиваем болт хомута тяги привода управления моментом 24,5 Нм

Разборка привода управления механизмом передач

Снимаем привод управления, как описано выше

Ключом на 13 откручиваем две гайки крепления кронштейна к опорной пластине

Снимаем со шпилек кронштейна резиновые демпферы

При необходимости меняем демпфера

Снимаем с наконечника тяги защитный резиновый чехол

Ключом на 10 откручиваем четыре болта крепления корпусов рычага переключения передач

Снимаем верхний металлический корпус рычага

Снимаем нижний пластмассовый корпус рычага

Снимаем уплотнительную прокладку нижнего корпуса

Ключом на 13 откручиваем гайку болта крепления наконечника тяги к рычагу переключения передач

Снимаем наконечник тяги

Вынимаем из рычага металлическую дистанционную втулку

Поддев отверткой вынимаем из отверстия рычага две пластиковые втулки

При необходимости меняем втулки

Ключом на 10 откручиваем три гайки крепления корпуса шаровой опоры

Снимаем пружину рычага

Снимаем уплотнительную прокладку

Вынимаем рычаг переключения передач в сборе с ползуном из опорной пластины

Съемником стопорных колец сжимаем стопорное кольцо и снимаем его

Снимаем ползун шаровой опоры рычага переключения передач

Снимаем с опоры рычага нижнее уплотнительное кольцо

Поддеваем отверткой и снимаем верхнее уплотнительное кольцо

Снимаем опору с рычага переключения передач

Ключом на 10 откручиваем два болта крепления накладки блокировки передачи заднего хода к верхнему корпусу рычага переключения передач

Крестовой отверткой откручиваем винт крепления блокировочного упора к вилке наконечника тяги

Снимаем блокировочный упор

Сборку привода управления механизмом выбора передач проводим в обратном порядке.

На ползун и корпус шаровой опоры наносим тонкий слой пластичной смазки Литол-24

Разборка и сборка механизма выбора передач

Снимаем механизм выбора передач, для этого:

Устанавливаем рычаг выбора передач в нейтральное положение

Ключом на 10 откручиваем три гайки крепления корпуса механизма выбора передач

Снимаем механизм выбора передач в сборе

Извлекаем уплотнительную прокладку

Маркером помечаем взаимное положение направляющей пластины, шайб и корпуса механизма

Ключом на 10 откручиваем гайку болта крепления направляющей пластины и шайб к корпусу, удерживая головку болта ключом на 10

Также откручиваем еще два болта

Снимаем нижнюю шайбу направляющей пластины

Вынув одну направляющую пластину с двумя пружинами

Снимаем направляющую пластину с нижнего конца рычага

Снимаем верхнюю шайбу направляющей пластины

Отверткой или пинцетом вынимаем из проточек в корпусе резиновые уплотнительные кольца болтов

Снимаем корпус рычага выбора передач

Снимаем нижнюю прокладку корпуса шаровой опоры

Сдвигаем чехол с вилки тяги привода управления коробкой передач

Оперев фланец шаровой опоры о губки тисков, резким движением вниз сдвигаем тягу привода и корпус шарнира тяги с хвостовика рычага выбора передач, преодолевая сопротивление стопорного кольца.

Снимаем прижимную пластину

Снимаем верхнюю прокладку корпуса

Поддев отверткой снимаем стопорное кольцо

Снимаем уплотнительное кольцо

Снимаем сферическую шайбу опоры

Разъединяем рычаг и корпус шаровой опоры

Снимаем с корпуса шарнира тяги привода пружину

Снимаем защитный чехол корпуса

Извлекаем из отверстий в вилке тяги привода ось шарнира

В отверстия вилки тяги привода установлены пластиковые втулки

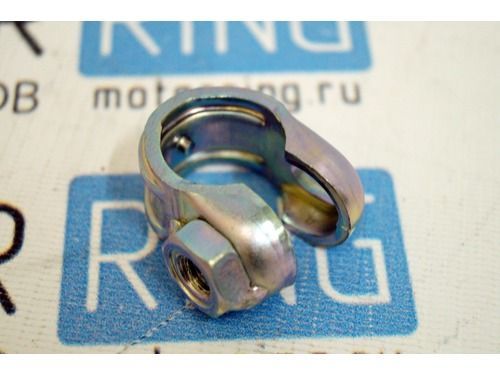

Для замены хомута тяги привода отворачиваем стяжной болт и сдвигаем хомут с тяги

При установке хомута на тягу его нужно сориентировать так, чтобы болт хомута проходил через лыску (1) на тяге. При этом штифт (2) хомута войдет в прорезь (3) тяги.

Сдвигаем чехол тяги

Собираем механизм выбора передач в обратном порядке.

Привод механизм переключения передач шевроле нива 2123

Этот товар выбрали 4 покупателя

  • Описание
  • Доставка и оплата
  • Отзывы (0)

Привод управления механизма выбора передач на Шевроле Нива

Оригинальный привод управления механизма выбора передач на Шевроле Нива, идентичен завоскому (штатному) по всем характеристикам и требованиям.

Комплект: 1шт.

Доставка:

Доставка Почтой России

Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру
Срок доставки от 3 до 12 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 200 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки.


Курьерской службой Почты России EMS
Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру

Срок доставки от 2 до 7 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 550 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки.


Первым классом Почты России.

Срок доставки от 2 до 9 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 250 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки. Внимание! Максимальный вес отправлений 1 классом 2,5 кг.

Доставка Транспортной Компанией:

Срок доставки до 10 дней, по всей России, только в крупные города. Габаритные посылки выгоднее на 50% чем почтой.


1. СДЭК

Курьерская служба доставки с очень большим количеством филиалов по всей России. Стоимость доставки от 180 рублей. Срок доставки от 2 до 5 дней. Рекомендована для отправки негабаритных грузов. Рассчитать стоимость доставки и выбрать филиал: https://www.cdek.ru


2
. GTD (Бывший Кит)

Низкие тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://gtdel.com/


3. Энергия

Низкие тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://nrg-tk.ru/

4. Деловые линии

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://www.dellin.ru/


5. ПЭК

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений (кроме бамперов и капотов). Рассчитать стоимость доставки и выбрать филиал: https://pecom.ru/


6. ЖелДорЭкспедиция

Средние тарифы, средняя скорость доставки. Рекомендована для отправки средне и крупногабаритных отправлений в населенные пункты, в которых представлена только данная компания. Рассчитать стоимость доставки и выбрать филиал: https://www.jde.ru/


7. Байкал Сервис

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений в населенные пункты, в которых представлена только данная компания. Рассчитать стоимость доставки и выбрать филиал: https://www.baikalsr.ru/

Если Вы не можете определиться со способом доставки, то при оформлении заказа выберите любой способ. После оформления заказа, с Вами свяжется менеджер и предложит наиболее быстрый и недорогой способ доставить Ваш заказ.

Срок отправки заказов 1-4 дня.

Срок отправки заказов с индивидуальными параметрами (Крашенные детали, сшитые под заказ обивки сидений) от 7 до 14 дней.

Доставка осуществляется по России и СНГ.

Доставка в страны Европы осуществляется Почтой России или EMS.

Независимо от выбранного способа, вскрывайте посылку и проверяйте целостность при получении в филиале Почты или транспортной компании.

Chevrolet Niva Manual

Шевроле Нива Разборка привода управления механизмом выбора передач

Ключом «на 13» отворачиваем две гайки крепления кронштейна к опорной пластине…

Снимаем со шпилек кронштейна резиновые демпферы.
При необходимости заменяем демпферы новыми.

Снимаем с наконечника тяги защитный резиновый чехол.

Ключом «на 10» отворачиваем четыре болта крепления корпусов рычага переключения передач.

Снимаем верхний (металлический)…

…и нижний (пластмассовый) корпуса рычага переключения передач.

Снимаем уплотнительную прокладку нижнего корпуса.

Ключом «на 13» отворачиваем гайку болта крепления наконечника тяги к рычагу переключения передач…

…и вынимаем болт.

Снимаем наконечник тяги.

Вынимаем из рычага металлическую дистанционную втулку.
Поддев отвёрткой…

…вынимаем из отверстия рычага две пластиковые втулки.
При необходимости втулки заменяем новыми.

Ключом «на 10» отворачиваем три гайки крепления корпуса шаровой опоры…

…и снимаем корпус.

Снимаем пружину рычага…

…и уплотнительную прокладку.

Вынимаем рычаг переключения передач в сборе с ползуном из опорной пластины.

Съемником стопорных колец сжимаем стопорное кольцо…

Снимаем ползун шаровой опоры рычага переключения передач.

Снимаем с опоры рычага нижнее уплотнительное кольцо.

…снимаем верхнее уплотнительное кольцо.

Снимаем опору с рычага переключения передач.

Ключом «на 10» отворачиваем два болта крепления накладки блокировки передачи заднего хода к верхнему корпусу рычага переключения передач…

…и снимаем накладку.

Крестообразной отвёрткой отворачиваем винт крепления блокировочного упора к вилке наконечника тяги…

…и снимаем блокировочный упор.
Сборку привода управления механизмом выбора передач проводим в обратной последовательности. На ползун и корпус шаровой опоры рычага наносим тонкий слой пластичной смазки Литол-24.

Механизм выбора передач КПП 2123-1703050 в сборе Шевроле Нива

Механизм выбора передач КПП в сборе для автомобилей ВАЗ 2123 «Шевроле Нива».

Номер по каталогу: 2123-1703050.

Другие предложения

Вал карданный промежуточный 2123-2202010 со ШРУС Шевроле Нива с фланцем (промвал), Серп и Молот

Вал карданный 2123-2201012-06-0 со ШРУС Нива (задний), Шевроле Нива (передний и задний КОНВЕЙЕРНЫЙ), Серп и Молот

Привод механизма переключения передач (кулиса) КПП в сборе 2123-1703010-10 Шевроле Нива

Вал карданный промежуточный 2123-2202010 со ШРУС Шевроле Нива с фланцем (промвал), Серп и Молот

Вал карданный 2123-2201012-06-0 со ШРУС Нива (задний), Шевроле Нива (передний и задний КОНВЕЙЕРНЫЙ), Серп и Молот

Привод механизма переключения передач (кулиса) КПП в сборе 2123-1703010-10 Шевроле Нива

  • Главная
  • Каталог товаров
  • Доставка и оплата
  • Контакты
  • Ваши отзывы о нашей работе
  • Гарантийные обязательства
  • Поиск
  • Главная
  • Каталог товаров
  • Доставка и оплата
  • Контакты
  • Ваши отзывы о нашей работе
  • Гарантийные обязательства
  • Поиск

Мы отправляем:

· Почта России

· СДЭК

· Энергия

· Деловые Линии

· ПЭК (+200 руб)

· GTD — Кашалот (+200 руб)

· Ямал-Логистик

· Авиа-партнер

Рычаг переключения передач в сборе с приводом 2123 Шевроле Нива (21230170301000)

Описание

Характеристики

Рычаг переключения передач в сборе с приводом 2123 Шевролет Нива

Каталожный номер: 21230-1703010-00

Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.

Модель автомобиляВАЗ 2123 Шеви-Нива

Рычаг переключения передач в сборе с приводом 2123 Шевроле Нива (21230170301000) отзывы

При любом варианте онлайн оплаты от частного лица на Ваш email поступает фискальный чек в электронной форме в полном соответствии с законом о применении контрольно-кассовой техники 54-ФЗ, что не дает Вам дополнительного повода для беспокойства в отношении нашего магазина)

В нашем интернет-магазине возможны следующие способы оплаты

— ДЛЯ ФИЗИЧЕСКИХ ЛИЦ оплата заказов осуществляется в реальном времени на сайте платежной системы РОБОКАССА , 0% за перевод: пластиковые карты любых банков, кредитные карты, мобильные платежи (МТС / Билайн / Теле2), электронные деньги (Яндекс.Деньги, WebMoney) и другое (Samsung Pay, Viber).

— ДЛЯ ЮРИДИЧЕСКИХ ЛИЦ (ООО и ИП РФ), через любой банк по выставленному счету (безналичный расчет) «без НДС» , путем перевода средств на расчетный счет компании ООО «ВС АВТО».

Обратите внимание! Уже после первой покупки Вы можете воспользоваться для оплаты заказа БОНУСНОЙ ПРОГРАММОЙ VS-AVTO .

Обращаем Ваше внимание, что доставка осуществляется за счет клиента и не входит в первоначальную стоимость заказа.

Срок формирования и отправки заказа составляет от 3-х рабочих дней после поступления оплаты на наши счета согласно договора оферты и зависит от ряда факторов: перемещения товара между складами, окраски детали, индивидуального пошива/исполнения.

После отправления заказа Вам на email будет выслано оповещение с трек-номером отправления, по которому на сайте перевозчика Вы сможете отследить перемещение груза.

Формирование заказа для самовывоза производится при полной предоплате заказа (после оформления заказа на сайте, пожалуйста, дождитесь его подтверждения менеджерами) . Получение заказа производится в пункте выдачи в рабочее время.

Адрес пункта выдачи:

РФ, Самарская обл., г. Тольятти, ГСК «Пламя», ул. Oфицерская 14

График работы пункта выдачи:

ежедневно 8:00 — 19:00, по МСК

Доставка осуществляется Почтой России при 100% оплате заказа и доставки. Стоимость и примерные сроки рассчитываются индивидуально при подтверждении заказа. Являясь Федеральным клиентом Почты России, мы можем предоставить наиболее выгодные тарифы доставки от 200 руб. в зависимости от размера, веса, ценности и удаленности региона.
Из Тольятти отправляем 5 дней в неделю (понедельник — пятница).

Обратите внимание! Срок хранения посылок в отделениях Почты России до 15 дней! При этом повторное извещение на указанный в посылке адрес не присылается.

Доставка до терминала отправления в г.Тольятти осуществляется бесплатно, вся оставшаяся часть стоимости доставки оплачивается заказчиком при получении в терминале ТК в Вашем городе. К преимуществам доставки с помощью ТК можно отнести отсутствие ограничений по объему и весу товара.

Внимание! Отправка деталей из пластика, стекла, абс, стекломата и т.п. рекомендуется транспортными компаниями только в жесткой упаковке (обрешетке)!

Сроки доставки определяются транспортной компанией и являются их зоной ответственности. Компания VS-AVTO не может повлиять на сроки доставки, когда груз уже отправлен.

В связи с внесением изменений от 6 июля 2016 г. в Федеральный закон № 374-ФЗ «О противодействии терроризму», а также принятием антитеррористического «пакета Яровой», с 20 июля 2016 года для отправки груза отправитель должен представить информацию о себе, получателе и плательщике. В частности, от наших клиентов необходимы данные документа, удостоверяющего личность (паспорт РФ, водительское удостоверение).

Для клиентов из Казахстана для отправки заказа транспортными компаниями необходимо указать ИИН.

Учитывайте! СДЭК — это курьерская доставка, рекомендовано выбирать для отправлений максимальным размером 35х40см. Паспортные данные при сдаче груза не требуются.

Уважаемые клиенты! Наша компания заботится о своих Клиентах и нам важно, чтобы при осуществлении доставки Вы получали свой груз без задержек, проблем и в полной комплектации.

Для этого просим придерживаться нескольких простых правил, которые помогут оперативно решать спорные вопросы:

При получении груза внимательно проверьте:

  • Целостность упаковки и скотча;
  • Соответствие фактического количества мест количеству, указанному в ТТН;
  • Соответствие данных о грузополучателе, указанных на коробе, с Вашими данными;
  • Вес короба (Взвешивайте груз! Это поможет Вам определить, на каком этапе возникла недостача).

Только убедившись, что информация о Вашем грузе соответствует данным, указанным в товарной накладной, подписывайте документы.

Помните! Только при соблюдении приведенных правил у нас с Вами появятся рычаги воздействия на представителей транспортных компаний и поставщиков, а значит, мы сможем свести к минимуму возможные моральные, финансовые и временные потери.

При любом из способов доставки мы рекомендуем вскрывать и проверять комплектность и качество товара на месте получения (терминал ТК, отделение почты или при присутствии курьера). Клиент ставит свою подпись в товарно-транспортной накладной, в почтовом бланке. Данная подпись служит подтверждением того, что Клиент не имеет претензий к комплектации заказа, к количеству и внешнему виду Товара.

Более подробную информацию и консультации Вы можете получить позвонив по телефону 8(8482)622-122, написав письмо на адрес электронной почты avtovs@yandex.ru или через Online-консультанта на сайте.

Итоговая стоимость некоторых товаров может отличаться, ее озвучит менеджер при подтверждении заказа. Приносим извинения за доставленные неудобства.

Снятие и разборка механизма выбора передач Chevrolet Niva

Инструменты:

  • Гаечный ключ накидной прямой 10 мм
  • Гаечный ключ рожковый 10мм
  • Маркер

Детали и расходники:

  • Верхняя прокладка корпуса механизма выбора передач
  • Прокладка механизма выбора передач
  • Ветошь
  • Герметик

1. Ключом «на 10» отворачиваем три гайки крепления корпуса, механизма выбора передач.

2. Cнимаем механизм выбора передач в сборе.

3. Соединение уплотнено прокладкой.

4. Маркером помечаем взаимное расположение направляющей пластины, шайб и корпуса механизма.

5. Ключом «на 10» отворачиваем гайку болта крепления направляющей пластины и шайб к корпусу, удерживая головку болта ключом того же размера. Аналогично отворачиваем еще два болта.

6. Снимаем нижнюю шайбу направляющей пластины.

7. Вынув одну направляющую планку с двумя пружинами. Cнимаем направляющую пластину с нижнего конца рычага.

8. Снимаем верхнюю шайбу направляющей пластины.

9. Отверткой или пинцетом вынимаем из проточек в корпусе резиновые уплотнительные кольца болтов.

10. Снимаем корпус рычага выбора передач.

11. Снимаем нижнюю прокладку корпуса шаровой опоры.

12. Сдвигаем чехол с вилки тяги привода управления коробкой передач.

13. Оперев фланец шаровой опоры о губки тисков, резким движением вниз сдергиваем тягу привода и корпус шарнира тяги с хвостовика рычага выбора передач, преодолевая сопротивление стопорного кольца.

14. Снимаем прижимную пластину.

15. Снимаем фланец.

16. Верхнюю прокладку корпуса. Поддев отверткой, снимаем.

17. Снимаем стопорное кольцо.

18. Снимаем уплотнительное кольцо.

19. Снимаем сферическую шайбу опоры.

20. Разъединяем рычаг и корпус шаровой опоры.

21. Снимаем с корпуса шарнира тяги привода пружину.

22. Снимаем защитный чехол корпуса.

23. Извлекаем из отверстий в вилке тяги привода ось шарнира.

24. Снимаем корпус.

25. В отверстия вилки тяги привода установлены пластиковые втулки.

26. Для замены хомута тяги привода отворачиваем стяжной болт и сдвигаем хомут с тяги.

27. При установке хомута на тягу его нужно сориентировать, так чтобы болт хомута проходил через лыску (1) на тяге. При этом штифт (2) хомута войдет в прорезь (3) тяги.

28. Снимаем чехол тяги.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: Chevrolet niva устройство, эксплуатация, обслуживание и ремонт. Издательство «За рулём».

Привод механизм переключения передач шевроле нива 2123

Уважаемые покупатели, во избежание ошибок при отправке механизма управления КПП ВАЗ 2123, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

Коробка передач предназначена для изменения крутящего момента, развиваемого двигателем с целью получения различных тяговых усилий на ведущих колесах при трогании автомобиля с места, разгоне, движении и преодолении дорожных препятствий; изменения скорости и направления движения автомобиля; возможности движения автомобиля с малыми скоростями, которые не могут быть обеспечены двигателем, и отсоединения на длительное время двигателя от трансмиссии на стоянке или при движении автомобиля по инерции (накатом).

Трансмиссия ВАЗ-2123 выполнена по принципу постоянного (не отключаемого) полного привода с блокируемым межосевым дифференциалом .

Общая схема трансмиссии ВАЗ 2123 полностью повторяет схему трансмиссии 21213: сцепление , коробка передач, промежуточный вал , раздаточная коробка, два карданных вала к переднему и заднему мостам, разрезной передний мост и неразрезной задний мост. Отличия скрыты внутри каждого из агрегатов.

Коробка передач (КП) внутри изменений почти не претерпела, только задний подшипник первичного вала и промежуточный подшипник вторичного вала заменены, более долговечными подшипниками закрытого типа. Та же пятиступенчатая трехвальная конструкция, с шестернями постоянного зацепления и синхронизаторами на всех передачах. Передаточные числа тоже сохранены: 1-я передача – 3,667; 2-я передача – 2,1; 3-я передача – 1,361; 4-я передача – 1,0; 5-я передача – 0,819; задний ход – 3,526.

Внимание: Существенно изменен только привод управления коробкой. В том месте, где у Нивы находится рычаг переключения передач , установлен удлинитель с горизонтальным штоком длиной 250 мм, на двух линейных подшипниках. Шток удлинителя через подпружиненный шаровый шарнир соединен с рычагом переключения передач. Это позволило приблизить рычаг к водителю и сделать переключение передач значительно более удобным.

1 – гайка крепления опорной пластины; 2 – тяга привода управления коробкой передач ; 3 – прокладка крышки люка; 4 – крышка люка рычага переключения передач; 5 – рукоятка рычага переключения передач; 6 – рычаг переключения передач; 7 – чехол рычага переключения передач; 8 – уплотнительный чехол; 9 – винт крепления крышки люка; 10 – задняя опора; 11 – корпус рычага переключения передач; 12 – нижний корпус рычага переключения передач; 13 – гайки крепления задней опоры; 14 – шайба задней опоры; 15 – гайка; 16 – кольцо распорное; 17 – стопорное кольцо; 18 – корпус шаровой опоры; 19 – пружина рычага переключения передач; 20 – ползун шаровой опоры; 21 – гайки крепления корпуса шаровой опоры; 22 – защитный чехол; 23 – наконечник тяги; 24 – пластина опорная; 25 – коробка передач.

В сцеплении применен новый нажимной диск от ВАЗ-2112. Ведомый диск сохранился от «Нивы», но несколько модернизированный – на нем отсутствует упорный фланец, поскольку конструкция сцепления беззазорная, как на переднеприводных автомобилях ВАЗ. В связи с этим изменилась и муфта включения сцепления . Введение беззазорного сцепления позволило на несколько килограммов снизить усилие на педали сцепления и ликвидировать еще одну операцию технического обслуживания – регулировку свободного хода.

Ремонт КПП необходим при следующих признаках: шум при включении передач, трудное включение и выключение передач, самопроизвольное включение передач, утечка трансмиссионного масла.

В некоторых случаях можно обойтись только добавлением масла. Если признаки неисправности не исчезли, необходимо переходить к ремонту КПП. Первый вариант – это обратиться на СТО. Ремонт КПП ВАЗ вполне реально и у себя в гараже.

Другие артикулы товара и его аналогов в каталогах: 21230170305000.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить кулису в сборе КПП 2123 (механизма управления) на автомобиле Chevrolet Niva .

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Работу проводим при замене КПП или при неисправности деталей привода управления механизма

Устанавливаем автомобиль на смотровую канаву или подъемник

Снимаем облицовку туннеля пола (смотрим статью – Снятие облицовки туннеля пола Нива Шевролет)

В салоне автомобиля откручиваем рукоятку рычага переключения передач

Снимаем рукоятку вместе с чехлом

Снимаем с рычага переключения передач защитный чехол

Снимаем уплотнительный чехол

Ключом на 17 откручиваем гайку крепления привода управления механизмом выбора передач к задней опоре

Под гайкой установлена пружинная и плоская шайбы и распорная втулка.

Открутив гайки крепления задней опоры силового агрегата, опускаем задний конец коробки передач (смотрим статью – Замена опор силового агрегата автомобиля ВАЗ-2123)

Накидным ключом на 13 ослабляем болт хомута наконечника тяги

Отверткой разжимаем хомут

Головкой на 13 с удлинителем откручиваем три болта крепления кронштейна привода управления механизмом выбора передач к задней крышке коробки передач

Выводя наконечник из отверстия тяги привода, снимаем привод управления механизмом выбора передач в сборе

Для снятия задней опоры привода головкой на 10 откручиваем четыре гайки крепления опоры к кузову

Сняв опору со шпилек, отверткой сжимаем лепестки держателя проводов и отсоединяем держатель от опоры

Снимаем заднюю опору привода управления механизмом выбора передач

Устанавливаем привод в обратной последовательности.

Тягу привода управления коробкой передач переводим в нейтральное положение.

При установке привода удерживаем рычаг переключения передач в положении, определяемом следующими размерами в миллиметрах:

Е = 1±0,5 (смотрим рисунок 12).

В этом положении рычага затягиваем болт хомута тяги привода управления моментом 24,5 Нм

Оплачивайте товары банковской картой, с помощью QIWI, Яндекс.Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые и банковские комиссии

Этот товар выбрали 2 покупателя

Оригинальный хомут тяги привода управления механизма переключения передач, который поставляется на конвейер Автоваза.
Предназначен для замены вышедших из строя штатных.

Вес, кг: 0.05 Размеры, см: 5 х 4 х 2 Объем, м3: 0.00004

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки – от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки – от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки – от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки – от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

  • Наличными при получении
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

  • Наличными при получении
  • Кредит, рассрочка
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Механизм переключения передач ВАЗ 2123

Механизм переключения передач ВАЗ 2123 Шевроле Нива.

Производитель — GM ВАЗ.

Механизм выбора передач (привод механизма переключения передач) ВАЗ 2123 в сборе устанавливается в автомобили семейства Шевроле Нива.

Основные атрибуты
Страна производительРоссия
МаркаВАЗ
МодельNiva
СовместимостьВАЗ Нива II (2123) 2002-
СостояниеНовое
Тип запчастиОригинал
Тип техникиЛегковой автомобиль
  • Цена: 2 500 руб.
  • Нет в наличии
ДеньВремя работыПерерыв
Понедельник10:00 — 17:00
Вторник10:00 — 17:00
Среда10:00 — 17:00
Четверг10:00 — 17:00
Пятница10:00 — 17:00
СубботаВыходной
ВоскресеньеВыходной

* Время указано для региона: Россия, Тольятти

Условия возврата и обмена

Компания осуществляет возврат и обмен этого товара в соответствии с требованиями законодательства.

Сроки возврата

Возврат возможен в течение 7 дней после получения (для товаров надлежащего качества).

Обратная доставка товаров осуществляется по договоренности.

Согласно действующему законодательству вы можете вернуть товар надлежащего качества или обменять его, если:

  • товар не был в употреблении и не имеет следов использования потребителем: царапин, сколов, потёртостей, пятен и т. п.;
  • товар полностью укомплектован и сохранена фабричная упаковка;
  • сохранены все ярлыки и заводская маркировка;
  • товар сохраняет товарный вид и свои потребительские свойства.
0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
