Лампочка разряда аккумулятора, то загоралась, то гасла

Лампочка разряда аккумулятора, то загоралась, то гасла. Замена щеток и моста. Приора с генератором 2110.

В общем ехал я на дальняк из Белоруссии в Москву и где-то за Рославлем начала загораться лампочка разрядки аккумулятора. При том периодически она гасла, например, когда сильно и резко нажмешь на газ на холостых оборотах. Иногда просто гасла. Вернулись в Рославль чтобы починиться в сервисе, но там отказались, т.к. уже было 17.00 и никто за это дело браться не хотел. В общем по симптомам пришли к выводу, что это щетки. Решили починить старым дедовским способом, как раньше чинили телевизоры — ударом по пациенту. Удар по крышке генератора и лампа разрядки аккумулятора погасла. ( Кстати таким же образом можно починить и стартер) После эта неприятность меня не беспокоила примерно месяц или 3500 км. Недавно эта беда снова вернулась, я от нее избавился тем же способом, но не на так долго. Я решил, что всю жизнь бить по генератору и ездит не удасться, поборов лень, приступил к ремонту.
На автомобиле с кондиционером генератор просто так не снимешь. Есть разные способы, я их перечислю, может кому то пригодиться: Открутить несколько опор двигателя и поддомкратить двигатель; снять бампер и фару; или открутить компрессор кондиционера; или стравить давление в системе кондиционера. Ну или если ремонт незначительный, типа тех же щеток или диодного моста, можно починить не снимая генератора. Таким путем пошел и я.
Расскажу, может кому то и помогу.
Делал я это из ямы. Потому что на мой взгляд так проще. Соответственно:
1. Это снять защиту картера. У меня она крепилась гайками на 10 спереди и 4 винтами под звездочку сзади.
2. Отключим клемы на аккумуляторе.

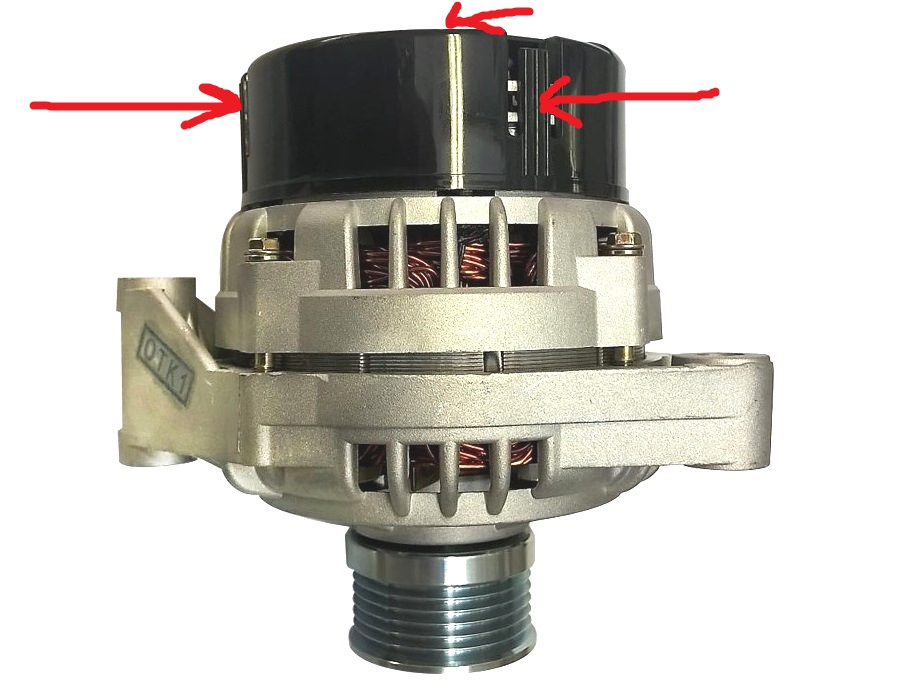

3. Снимаем две клемы на генераторе. Теперь нужно снять крышку генератора. С этим могут быть сложности. Постараюсь объяснить, как я её снял. Забыл сказать, что генератор у меня судя по всему от 2110.

Находясь под машиной, можно достать рукой до генератора и в не сказать, что очень удобно, но все же вполне себе можно работать с ним. В общем на рисунке показаны защелки, я не знаю, как их нужно по феншую снимать, я их просто отогнул аккуратно, ни одна из них не сломалась. Защелок всего 3. Таким образом удалось снять крышку генератора.

4. Когда снял крышку, стали видны внутренности. Длинной отверткой откручиваем два винтика, которые крепят, регулятор напряжения и щетки. (регулятор напряжения и щетки идут комплектом) Также отстегиваем одну клему на регуляторе.

Горит датчик аккумулятора на приоре

Система зарядки – ключевое звено в работе электрических приборов автомобиля. Если после запуска двигателя горит значок аккумулятора на панели приборов, следует немедленно принять меры. Поговорим о том, что делать, если загорелся либо мигает значок зарядки АКБ.

Место в цепи

В автомобиле есть всего два источника электродвижущей силы (далее ЭДС): генератор и аккумулятор. Главное назначение АКБ – запуск двигателя. После пуска в работу включается генератор, который призван не только пополнить утраченный запас энергии АКБ, но и обеспечить постоянное функционирование электрических потребителей машины.

Если говорить упрощенно, то индикатор на приборной панели служит для обозначения источника ЭДС, питающего сеть автомобиля.

Принцип работы индикации

Для начала рассмотрим основополагающие элементы цепи, что впоследствии поможет логически исключать возможность неисправности тех либо иных элементов. Иначе вы не сможете понять, почему загорается значок «нет зарядки» на панели приборов.

  • 1 – Генератор;
  • 5 – индикатор (датчик);
  • 6 – приборная панель;
  • 8 – реле регулятор зарядки АКБ;
  • 10 – реле замка зажигания;
  • 11 – замок зажигания.

Когда водитель поворачивает замок зажигания в положение 3 (On), АКБ питает электросеть, а вместе с ней и значок зарядки на приборной панели. Происходит это из-за разности потенциалов, так как один вывод лампочки подключен к «+» аккумулятора, а второй к генератору, который, в свою очередь, через первичную обмотку возбуждения соединен с массой автомобиля. Таким образом, цепь замыкается, а лампочка загорается.

Как только посредством ременной передачи в работу включается генератор, начинает вырабатывать напряжение большее того, что имеется на выводах АКБ. В ином случае не будет разницы потенциалов и ток не «потечет» по цепи. Теперь на одном из выводов лампочки будет «+» от АКБ, а на другом «+» от генератора. Поскольку в таких обстоятельствах отсутствует разница потенциалов, индикатор прекращает свое свечение. Теперь вы знаете, в каких случаях горит лампочка зарядки аккумулятора.

Перечень возможных неисправностей

После того как мы выяснили, что зажигает индикатор разница напряжений, несложно будет составить список возможных причин отсутствия этой разницы:

  • отсутствие зарядки либо величина заряда, меньше разницы потенциалов на выводах АКБ;
  • неисправность реле контроля лампы АКБ;
  • плохие контакты отдельных элементов цепи (подключение массы, клеммы аккумулятора, выводы аккумулятора, клеммы в монтажном блоке).

Генератор

Виной тому, что горит лампочка аккумулятора, могут быть следующие поломки генератора:

  • слишком слабое натяжение либо обрыв ременного привода. Датчик гарантированно уведомит вас об этом;
  • износ щеточного узла, токосъемных колец коллектора. В стадии зарождения лампочка на приборной панели будет загораться только при большом количестве включенных потребителей энергии. Для определения подобного дефекта генератор придется разобрать, иначе оценить состояние щеток невозможно;
  • неисправность регулятора напряжения, который поддерживает величину зарядки в безопасном для бортовой сети диапазоне. Если регулятор не справляется с удержанием минимального напряжения, загорается датчик АКБ. В случае чрезмерно большого тока может наблюдаться быстрый выход из строя АКБ, иногда даже закипание. Для проверки своими руками вам потребуется источник питания с возможностью изменения напряжения. К примеру, лабораторный блок питания;
  • обрыв обмотки возбуждения. Для определения нужно «прозвонить» обмотку;
  • некорректная работа диодного моста. В таком случае значок АКБ может мигать. Проверка осуществляется мультиметром в режиме замера сопротивления. Если диоды «пробиты», мост необходимо заменить.

Диагностика

Если на панели горит лампочка аккумулятора, первым делом стоит проверить величину зарядки. Для этого используется мультиметр в режиме измерения постоянного тока – DCV (правила пользования мультиметром). Двигатель должен работать на холостых оборотах, включите максимально возможное количество потребителей. Показатели напряжения не должны быть ниже 13,4 Вт. В ином случае загорится соответствующий значок. Без включенных потребительным нормальным считается значение 14-14,2 Вт.

Реле контроля лампы АКБ

В некоторых авто в цепи может присутствовать специальное реле, отвечающее за датчик зарядки АКБ. К примеру, Ваз классической модели имеет нормально замкнутое реле контроля (значок горит), которое размыкает контакты лишь после подачи напряжения от генератора.

Разумеется, если неисправность в самом реле, то даже при нормальном заряде датчик будет сигнализировать о неисправности. Первым делом проверьте надежность контактов, подходящих к реле. Также его можно разобрать, дабы оценить надежность внутренних контактов.

Плохой контакт

Очень часто водители недооценивают важность хорошего контакта внутри электрической цепи. А ведь это очень важный показатель, который может стать причиной просадки напряжения. При падении напряжения датчик будет сигнализировать о нехватке зарядки, хотя генератор при этом будет в полной исправности. Для очистки контактов используйте наждачную бумагу либо надфиль.

Что делать, если поломка застала в пути

Если индикатор на приборной панели загорелся вдали от дома, а мультиметра для проверки величины напряжения у вас собой не оказалось, руководствуйтесь следующими советами:

  • направьтесь в магазин автотоваров либо радиоточку, если таковые есть вблизи вашего месторасположения, дабы одолжить мультиметр;
  • если замеры произвести не удается, оставьте включенными лишь самые необходимые электроприборы (фары головного света, дворники). Уменьшите яркость подсветки приборов.

Если ваш АКБ еще «живой», то автомобиль сможет преодолеть до 150 километров.

Всем привет! Включил я сегодня кондиционер, на панеле приборов загорелась лампа аккумулятора, выключил кондер, она продолжала гореть, перегазовал, всё прошло. Что это может быть, генератор?

Комментарии 18

Натяжение ремня генератора проверь.

варианты
1) мерь напругу мб щетки
2) проверь возбуждение
3) диодный мост

больше нечего. я на днях вообще встал… в итоге под замену мост, регулятор, ролик натяжения(разболтался попутно)

Пробуй сначала шоколадку поменять, нет, значит меня гену. Я поменяла на 115 и забыла. А пока геныч помирал, меня неоднократно пацаны толкали))) И аккому еще увалила, потому что постоянно до 0 садился.

Приборная панель автомобиля − наиважнейший элемент технического средства, так как через приборы происходит диалог между человеком и машиной. Следить за показателями и индикаторами приборной панели следует постоянно, контролируя происходящие изменения или же, наоборот, стабильность работы узлов двигателя.

Что происходит когда на панели горит лампочка аккумулятора?

Разберемся, когда же следует придавать значение горящей лампочке аккумулятора. Она загорается каждый раз при запуске двигателя автомобиля, но когда мотор уже работает и механизм заряда аккумуляторной батареи исправен, индикатор должен гаснуть. То есть факт загорания лампочки зарядки аккумулятора сам по себе является вполне нормальным явлением, но вот отсутствие ее затухания свидетельствует об отклонении в работе, а именно: недостаточной зарядке устройства.

Датчик аккумулятора на панели приборов может сигнализировать об одной из его неисправностей

Идентификация неисправностей и их причины

Загоревшаяся лампочка аккумулятора информирует автолюбителя о возникновении неисправности. Как правило, сбои, повлекшие за собой отсутствие зарядки, возникают либо в генераторе, либо в самом аккумуляторе автомобиля.

Неисправность аккумулятора. Выявить отклонения в работе самой аккумуляторной батареи достаточно просто, следует снять вызвавший подозрения агрегат и поставить на его место другой (новый или рабочий). И сравнить показатели приборной панели: если лампочка погасла − смело делаем вывод о проблеме в самом аккумуляторе. А проблема эта может возникнуть при сульфитации пластин, которая в некоторых случаях устраняется путем ремонта. Если же произошло замыкание пластин, то устройство подлежит замене.

Установка нового аккумулятора

Следует помнить, что батарея может быть исправна, но разрядиться вследствие оставленного включенным света фар или автомагнитолы при выключенном двигателе. Необходимо проанализировать собственные действия, которые предшествовали показателям горящей лампочки аккумулятора.

Если же при замене устройства лампа зарядки по-прежнему горит, то причина кроется в неправильной работе генератора.

Неисправность генератора. Определение отсутствия подачи напряжения генератором определить просто. Достаточно при выключенном двигателе отсоединить провода от аккумулятора, измерить напряжение, его показатели должны находиться в диапазоне 12,5-12,7 В. Затем присоединить провода к батарее, включить зажигание и замерить напряжение на клеммах вновь. Показатели прибора должны варьироваться в пределах 13,5-14 В. А при увеличении оборотов напряжение должно также увеличиваться. Не забудьте о средствах индивидуальной защиты при производстве этих манипуляций: обязательно наденьте резиновые перчатки.

Замер показателей аккумулятора

Если напряжение снижается при увеличении оборотов, то причина может крыться в износе «щеток» генератора или диодов в диодном мостике.

При визуальном осмотре возможно определить наличие обрыва ремня или его ослабление. Нажатием пальцев руки на ремень можно определить его натяжение: если ремень прогибается ниже чем на 1-1,5 см, то причина может крыться именно в этом. Визуально определяется и наличие окисления клемм.

Стоит проверить провода генератора. Они имеют свойство окисляться и перегорать (появляется характерный запах гари).

Но существуют и более глобальные причины сбоя в работе устройства, такие как: выход из строя реле, износ ротора, обрыв цепи и др. Подобные проблемы может диагностировать только специалист.

Устранение неполадок

Почему горит лампочка аккумулятора мы разобрались. А когда выявлены причины, следует приступать к их устранению:

  • зарядка батареи поможет восстановить ее работоспособность при ее ослаблении вследствие долгой работы электроприборов с заглушенным двигателем;
  • внутренние повреждения аккумуляторной батареи сможет устранить только специалист;
  • ослабление ремня или его разрыв устраняется регулировкой его натяжения или же полной заменой;
  • окисленные клеммы следует зачистить мелкозернистой наждачной бумагой;
  • щетки и провода генератора подлежат замене;
  • обрыв обмотки генератора, износ ротора и прочие серьезные дефекты, как правило, предшествуют замене агрегата по рекомендации специалиста.

Очистка клемм аккумулятора

Прислушивайтесь к своему автомобилю во время езды и присматривайтесь к показаниям приборной панели. Эти простые действия способствуют выявлению проблем в работе автомобиля на ранних стадиях, что в дальнейшем поможет избежать более серьезных последствий.

Личным опытом «столования» с горящей лампочкой зарядки аккумулятора вы можете делиться в комментариях под статьей.

Приора загорелась лампочка аккумулятора

  • Регистрация
  • Вход
  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

  • Список форумов AUTOLADA.RU
  • «Десятое» семейство (ВАЗ-2110, ВАЗ-2111, ВАЗ-2112) и LADA PRIORA

Во время движения значок аккумулятора становится не ярким ,а тусклым. Где искать? Генератор или провода?

По теме пытался найти информацию, но случай как у меня не нашел.

Извиняюсь если не увидел.

с генератора вполне себе показывается 13,4-13,8 В.

Перестал тухнуть значок АКБ на панели приборов после того как машина заведена.

Поменял подкову и все прошло

«Маловато конечно,но ты забыл указать какая нагрузка при этом была включена,а также полную модель генератора»

без нагрузки,на холодную, генератор заводской на 80А

«Сними клемму возбуждения с генератора,включи зажигание (можно не заводить) и посмотри горит ли лампа АКБ»

Клемму снял, значок АКБ потух.Причем машина завелась и со снятой клеммой возбуждения.

Причем машина завелась и со снятой клеммой возбуждения.

Клемму снял, значок АКБ потух.

генератор заводской на 80А

Этого мало.
Нужны сведения с таблички на его крышке,или точную модель регулятора.
Это в том случае,если сам думаешь устранять неисправность,а не в мастерскую гнать.

мой тебе совет: чтоб долго «сиськи не мять» и не ходить кругами, воспользуйся поиском по форуму.

Ясно.Значит в приборке нет шунта на массу — это очень хорошо!

не совсем понял

или точную модель регулятора.

В общем ,если я правильно понял, смотреть-менять в первую очередь РН, и возможно далее диодный мост?

wirtgen, афобазольчику испей.
Если тебе не лень сто раз прописные истины расписывать, то давай, разложи новичку всю инструкцию по устранению данной траблы.
Может получишь в свой аккаунт пару лайков и будешь спать спокойным, что помог.
Или слабО? Толчины не хватает?
Кто-то раздаёт «рыбу». а кто-то «удочки». Если не «вкуриваешь», кто чего раздаёт, то лучше и не «шебуршись».
Я тебе надоел? Да флаг в руки! Кнопочку «игнор» видел? Никто не запрещает тебе ей воспользоваться.

не совсем понял

Если горит и не тухнет на работающем моторе, то вагон причин.

все таки возвращаясь к моему первоначальному вопросу, этот вагон причин находится в самом генераторе, включая РН?

Просто сейчас прикидываю то ли попытаться самому поменять РН и диодный мост,а может и что либо еще там с неясным итогом, то ли включая запчасти обратится к ремонтникам , то ли тупо напрячься и купить нового гену,который установить сам точно смогу не тратя деньги на ремонтников.

в любом случае, для начинающего, снять гену , открутить РН , проверить(метод проверки лампочка и блок питания регулируемый до 15в),

Потом прозвонить диоды подковы мультиметром,

Все неисправное заменить, можно сразу заменить ,подкова и РН стол копейки.

Почистить все клеммы шайбы которые участвуют в контактах.

Есть мелочи, при разборке не потерять изоляционные шайбочки чтобы потом не было КЗ.

А ещё контактные кольца на роторе должны быть не стёрты В ноль.

Если Гена внизу то снимать тяжело, особенно на 16кл, на 8 ми не знаю, вроде там можно при наличие гаража даже не снимая все делать.

Зы был у меня такой случай накрылись одновременно оба : и РН и подковырну диоды одна оторвалась вторая дымела аж) и в пол накала горела лампочка на щитке

Что делать, если на Ладе Приоре отсутствует зарядка аккумулятора

Загорание контрольных лампочек в момент включения зажигания – явление настолько привычное, что многие автомобилисты, спроси их, о каких конкретно индикаторах идёт речь, просто не смогут ответить. Другое дело – появление красного предупреждающего сигнала при работающем моторе – будь то Check Engine, лампа давления масла или отсутствия зарядки аккумулятора.

Некоторые из них настолько критичны, что не допускают дальнейшего движения автомобиля. Сегодня мы рассмотрим возможные последствия загорания на приборной панели Приоры лампочки с изображением автомобильного аккумулятора.

  1. Почему горит лампа аккумулятора на панели приборов Приоры
  2. Перегорел реле-регулятор генератора
  3. Проблемы в ремне генератора
  4. Перегорел предохранитель или плохой контакт
  5. Износ выключателя зажигания
  6. Другие причины
  7. Как установить причину
  8. Устранение неисправностей

Почему горит лампа аккумулятора на панели приборов Приоры

Предупреждая всякие спекуляции на эту тему, сразу отметим, что загорание лампы АКБ во время движения автомобиля не грозит немедленными катастрофическими последствиями, в отличие от лампы давления масла.

Более того, при появлении такого предупредительного сигнала рекомендуется продолжить движение до места, где вы сможете выполнить диагностику и ремонт. В противном случае, заглушив мотор, вы рискуете тем, что у батареи не хватит заряда, чтобы завести двигатель повторно.

Другое дело – долговременные последствия: отсутствие зарядки аккумулятора, кроме создания проблем с пуском силового агрегата, приведёт к быстрой деградации батареи, которая стоит отнюдь не дёшево.

Так что вам всё же придётся заняться поисками причин неисправности. И совсем не очевидно, что это будет быстро и просто, в некоторых случаях вам потребуется наличие мультиметра и опыта работы с электрооборудованием.

Но давайте перейдём к рассмотрению конкретных причин загорания на приборной панели Приоры лампы аккумулятора.

Перегорел реле-регулятор генератора

Регулятор напряжения – прибор, который контролирует зарядку аккумуляторной батареи. Дело в том, что параметры тока, выдаваемые генератором, не постоянны и зависят от скорости вращения коленвала двигателя. Между тем, потребители тока требуют наличия стабильных характеристик по напряжению, включая АКБ, и именно реле-регулятор следит, чтобы её зарядка осуществлялась в допустимых интервалах выходного напряжения генератора. Перезаряд и недозаряд опасны примерно в одинаковой степени, поэтому при загорании лампочки аккумулятора стоит убедиться в исправности регулятора напряжения.

Проблемы в ремне генератора

Передача крутящего момента от двигателя к генератору на абсолютном большинстве автомобилей осуществляется посредством ременной передачи, и именно она является самым узким звеном в работе генератора. Со временем ремень растягивается и ослабевает, из-за чего происходит проскальзывание ремня и снижение скорости вращения вала генератора. Как следствие, АКБ недополучает заряд и со временем разряжается настолько, что загорается контрольная лампочка.

Перегорел предохранитель или плохой контакт

При исправном оборудовании предохранитель перегорать не должен, но в некоторых случаях (например, прикуривание АКБ от донорского источника питания) на генератор поступают токи повышенного номинала, и тогда перегорает диодный мост, как раз и предназначенный для защиты от подобных неприятностей.

А вот закорачивание проводки может стать причиной перегорания плавкого предохранителя. Поскольку он отвечает за всю комбинацию приборов, такую неисправность не заметить сложно.

Зарядка аккумулятора Приоры может пропадать и по причине окисления контактов на любом участке цепи. В этом случае лампочка будет моргать, пока контакт не ухудшится настолько, что ток на батарею перестанет поступать и вовсе.

Износ выключателя зажигания

Замок зажигания – механическое устройство, которое в силу естественных причин подвержено износу. Так что на возрастных автомобилях загорание индикатора зарядки батареи может происходить и вследствие неисправности замка зажигания, хотя при этом зарядка аккумулятора будет происходить в штатном режиме.

Другие причины

Проблемный генератор – ещё одна частая причина недополучения батареей заряда. Могут износиться щётки коллектора, подшипники на валу генератора тоже не вечные, иногда случается обрыв обмотки. Наконец, сам аккумулятор может от старости не держать заряд, и тогда лампочка тоже будет гореть практически постоянно.

Как установить причину

Диагностика цепи на участке генератор – аккумулятор обычно осуществляется методом исключения.

Следует заранее приготовить следующий набор инструментов:

  • мультиметр;
  • нагрузочную автомобильную лампочку;
  • отвёртки с плоским и крестообразным наконечниками;
  • пассатижи;
  • наждачную бумагу мелкозернистой фракции.

Советуем начать с осмотра состояния АКБ: не окислились ли клеммы, не загрязнена ли крышка батареи, имеются ли на корпусе вздутия и трещины. Вольтаж аккумулятора проверяют мультиметром при неработающем двигателе.

Категорически не рекомендуется снимать клемму АКБ на работающем двигателе: резкий скачок напряжения может стать причиной выхода из строя электронных компонентов автомобиля.

Показания прибора должны лежать в диапазоне 11.9–12.7 В. Если на клеммных выводах батареи имеются следы окисления, от них избавляются с помощью наждачной бумаги. Рекомендуется после этой операции обработать клеммы антикоррозионным составом.

Если к аккумулятору претензий нет, следующий шаг – визуальный осмотр проводки на участке от АКБ к генератору. При отсутствии видимых повреждений необходимо протестировать провода на предмет отсутствия внутренних обрывов.

Проверка работоспособности самого генератора осуществляется на холостых оборотах двигателя по следующему алгоритму:

  • замеры, проводимые с помощью мультиметра, проводятся при выключенных потребителях;
  • первым делом включаем ближний свет фар вместе с кондиционером и измеряем напряжение на выходных клеммах генератора, оно должно быть не менее 13.5 В;
  • без этой нагрузки генератор доложен выдавать 14.0–14.7 В;
  • при наличии посторонних шумов можно сделать вывод об износе подшипников;
  • исправность реле-регулятора также осуществляют тестером, на его выходных клеммах должно выдаваться напряжение не ниже 14.5 В;
  • натяжение ремня привода проверяют на заглушенном двигателе посредством надавливания на него большим пальцем руки. Если ремень прогибается более чем на полтора сантиметра, это свидетельствует о его критичном ослаблении.

Если в работе генератора проблем не выявлено, чтобы определить, почему нет зарядки на аккумуляторе Приоры, нужно приступить к тестированию всех участков электрической цепи методом прозвона (включая провода, идущие к замку зажигания, приборной панели, блоку предохранителей).

Устранение неисправностей

Если при диагностировании нам удалось установить причину, почему загорается лампочка отсутствия заряда АКБ, часто неисправность можно устранить самостоятельно. Рассмотрим наиболее распространённые способы решения проблемы:

  1. Для начала разряженный «в ноль» аккумулятор необходимо зарядить с помощью внешнего ЗУ. Если имеется ПЗУ, попробуйте завести мотор с его помощью. Если лампочка погасла – причина была именно в севшей батарее.
  2. Окислившиеся контакты зачищают с помощью наждачной бумаги. После протирки их ветошью контакты надёжно затягивают, предварительно обработав антикоррозионным средством.
  3. При ослабленном ремне его натягивают посредством регулировочных винтов. При обнаружении дефектов ремня (отслоений, порывов) его нужно заменить.
  4. Если на этапе диагностики выявлен обрыв цепи, повреждённый провод меняют на целый с учётом его нагрузки.
  5. Сгоревший предохранитель меняют на новый. Иногда причина отсутствия зарядки АКБ кроется в ослаблении контакта предохранителя, что решается установкой его в посадочное место.

Если причина загорания индикатора батареи устранена, следует завести мотор и дать ему поработать на холостых оборотах около 10 минут, после чего замерить напряжение на выходных клеммах генератора.

Загорелся индикатор аккумулятора на приоре. Как выяснить причину отсутствия заряда в дороге

Штатный аккумулятор

С конвеера на Приору устанавливают аккумулятор данная компания по производству АКБ хорошо зарекомендовала себя на рынке. Продукты данной фирмы при правильной эксплуатации с легкостью преодолевают рубеж в 5 лет активной работы.

Характеристики штатной АКБ

НаименованиеПараметр
ПроизводительАКОМ (Россия)
Напряжение (В)12 В
Пусковой ток (А)510 А
Емкость (Ач)60 Ач
Стоимость (руб)3000 руб

Контроль за процессом зарядки аккумулятора

Чтобы правильно понимать причины нестабильной работы лампы, контролирующей ход зарядки аккумуляторной батареи, нужно разобраться во взаимодействии генератора и источника постоянного тока. При работе двигателя аккумулятор получает постоянную зарядку напряжением от 13,6 до 14,2 вольт. Зарядный ток вырабатывает генератор. Напряжение выходного электричества зависит от числа оборотов генерирующего устройства. Чем обороты выше, тем величина напряжения больше. Для ограничения напряжения в заданных пределах в цепь обмоток ротора подключается регулятор. Именно он стабилизирует выходное напряжение, которое затем подаётся на клеммы аккумулятора для зарядки.

Если зарядный ток постоянно в заданных пределах поступает для поддержания аккумулятора в работоспособном состоянии — контрольная лампочка зарядки батареи гореть не должна. Постоянное свечение лампочки говорит о нерабочем состоянии генератора или об обрыве питающих проводов. Чаще всего причина отказа генератора — ослабший или порванный приводной ремень.

Видео: система зарядки аккумулятора машины

В основе работы генерирующего устройства лежит принцип электрического магнетизма. Конструктивно есть две основных части, с помощью которых производится переменный ток.

Ротор и статор генерируют ток в бортовую сеть автомобиля

Это статор и ротор. Ротор приводится во вращение с помощью приводного ремня от коленчатого вала двигателя. Статор неподвижен и состоит из обмоток, которые крепятся к корпусу генератора. Вместе они образуют конструкцию, в которой ротор по центру располагается внутри статора. Между ними имеется зазор, который позволяет ротору вращаться с огромной скоростью.

Схема работы генератора и подсоединения лампы контроля зарядки

Статор включает в себя 3 обмотки, которые образуют трёхфазную систему тока. Выводы с обмоток соединяются с диодным мостом отдельно, как на приведённой схеме.

Ротор состоит из множества электромагнитов, которые в совокупности создают мощное магнитное поле. Оно пересекает обмотки статора, и в них генерируется трёхфазный переменный ток. Выдаваемое напряжение зависит от числа оборотов и контролируется регулятором, который встроен в систему подачи тока на ротор. Для преобразования переменного тока в постоянный служит диодный мост, состоящий из выпрямителей диодов. Они пропускают ток только в одном направлении.

Ток на электромагниты вращающегося ротора подаётся с помощью двух медно-графитных щёток, контактирующих с медными контактными кольцами, расположенных на валу ротора. Реле-регулятор при увеличении оборотов уменьшает ток в роторе, тем самым убавляя магнитное поле.

Лампочка контроля зарядки аккумулятора подсоединяется к набору диодов, которые параллельно соединены с каждой из трёх обмоток статора. Это отдельная цепь и величина тока здесь небольшая, но достаточная для зажигания светодиодного индикатора. Итак, к лампочке, с одной стороны идёт положительный провод от общей сети системы зарядки, а на другой контакт приходит положительный провод от замка зажигания. Если с обеих сторон подаётся равное напряжение, лампочка не горит. Если напряжение на одном контакте отсутствует, лампочка загорается. Если зарядный ток начинает пульсировать или уменьшается, лампочка начинает мигать или гореть с меньшей яркостью.

Причины выхода из строя АКБ

Причин выхода из строя АКБ может быть множество. Ниже представлен список причин:

  • Перезаряд. Происходит по причине неисправного генератора автомобиля.
  • Перегрев. Чаще всего происходит в летнее жаркое время, температура электролита превышает допустимые значения, что приводит к повреждению пластин АКБ.
  • Пониженное напряжение в сети автомобиля. Возникает из-за неисправности в генераторе.
  • Полный разряд АКБ. Происходит вследствие обрыва ремня генератора или же при включённых габаритных огнях на выключенном двигателе.
  • Заморозка. Происходит в зимнее время, если надолго оставить аккумулятор на морозе.

Как понять, что именно стало причиной горящей лампочки? Как устранить неисправность?

Если горит лампочка аккумулятора при рабочем моторе, не глушите его, откройте капот и проверьте напряжение на клеммах аккумулятора. Если зарядка поступает на мультиметр, должно быть напряжение 13.5-14,3V. Если зарядки нет, напряжение будет гораздо ниже — примерно 12V.

Для решения проблемы потребуется:

  1. Две отвертки (плоская и крестообразная);
  2. «Контролька» (лампочка на 12V);
  3. Мультиметр;
  4. Плоскогубцы, нож и «наждачка» для того, чтобы зачистить контакты.

Электрическая цепь выглядит так:

ротор генератора изначально намагничен, но ему не хватает тока для возбуждения, который может дать АКБ. После набора оборотов, в обмотке генератора возникает ток, и через контакты попадает в диодный мост. Собственно последний и питает аккумулятор и реле РС — 702 одновременно. Так вот данное реле и есть индикатором, который мы видим при старте. Контакты замыкаются – диод горит, и обратно.

    Не следует сразу демонтировать генератор, это напрасно. Проведите диагностику в щеточном отсеке на генераторе. При наличии визуальных дефектов или залипаний, замените на новые, протестируйте авто. Если не удалось устранить причину, переходите к следующему этапу;
  • Диодный мост:
    он не подлежит частичной замене или профилактике, только полная замена. Параллельно просмотрите, нет ли прогорания в месте его крепления, так как может коротить на обмотку в роторе. См. статью «Как проверить диодный мост»;
  • Проблемы с реле:
    возможно на него не поступает ток в следствии окисления контактов. Необходимо аккуратно отсоединить контакты и зачистить наждачной бумагой мелкой фракции или треугольным напильником. С помощью вольтметра проверьте выходное напряжение на генераторе, предварительно сбросив плюсовую клемму. Стандартное напряжение должно быть 14,2–14,3 В. Если окажется напряжение меньше нормы, тогда необходимо разбирать генератор и искать поломку в обмотке ротора и статора;

  • Еще одной распространенной причиной замыкания служит попадание в генератор воды, к примеру, во время заезда в лужу. После такого автомобиль питается только от аккумулятора;
  • Некачественный ремень газораспределительного механизма может служить также причиной непостоянного заряда АКБ, в следствии проскальзывания. Исправить это можно путем натяжения с помощью монтировки и накидного ключа. В противном случае замените ремень. Статья по теме «Какие ремни ГРМ лучше?»;
  • Предохранители
    , отвечающие работу приборной панели. Для этого необходимо просмотреть номер предохранителя в инструкции по эксплуатации и поменять на соответствующий. Если нет в наличии, обязательно приобретите.

    Вот, собственно говоря, на этом тема, почему горит лампочка аккумулятора ВАЗ 2110 окончена. Все распространенные причины рассмотрены, а также способы их устранения. Надеемся, что наша статья-рекомендация поможет многим водителям оперативно находить и устранять неполадки, тем самым продлевая срок эксплуатации транспортного средства. Пусть неполадки как можно реже беспокоят ваш автомобиль. Удачи вам.

    Горит лампа аккумулятора

    На приборной панели Лады Приоры имеется большое количество различных индикаторов сигнализирующих об каких-либо неисправностях или о состоянии работы двигателя. Довольно часто случается, что на приборной панели может загореться красная лампа с изображением аккумуляторной батареи.

    Данная сигнальная лампа сигнализирует об отсутствии зарядного тока на АКБ, то есть аккумулятор не получает заряд, а автомобиль продолжает работу от АКБ, что в скором времени приведет к его полному разряду и остановки двигателя.

    Что нужно делать при горящей лампе АКБ

    1. Проверить целостность ремня генератора. Если ремень порвался, то необходимо доехать до ближайшей СТО и провести замену ремня.
    2. Если ремень целый. Проверить разъемы генератора на надежность контактного соединения.

    Если причину поломки не удалось установить самостоятельно необходимо обратиться к автоэлектрику для дальнейшего диагностирования автомобиля.

    Если данная поломка случилась на трассе, то расстояние, которое можно проехать на аккумуляторе можно увеличить несколькими способами. Для этого понадобиться снять как можно больше нагрузки с АКБ.

    Устранение неполадок

    Почему горит лампочка аккумулятора мы разобрались. А когда выявлены причины, следует приступать к их устранению:

    • зарядка батареи поможет восстановить ее работоспособность при ее ослаблении вследствие долгой работы электроприборов с заглушенным двигателем;
    • внутренние повреждения аккумуляторной батареи сможет устранить только специалист;
    • ослабление ремня или его разрыв устраняется регулировкой его натяжения или же полной заменой;
    • окисленные клеммы следует зачистить мелкозернистой наждачной бумагой;
    • щетки и провода генератора подлежат замене;
    • обрыв обмотки генератора, износ ротора и прочие серьезные дефекты, как правило, предшествуют замене агрегата по рекомендации специалиста.

    Очистка клемм аккумулятора

    Прислушивайтесь к своему автомобилю во время езды и присматривайтесь к показаниям приборной панели. Эти простые действия способствуют выявлению проблем в работе автомобиля на ранних стадиях, что в дальнейшем поможет избежать более серьезных последствий.

    Личным опытом «столования» с горящей лампочкой зарядки аккумулятора вы можете делиться в комментариях под статьей.

    Самостоятельная диагностика систем зарядки аккумулятора

    Набор необходимых инструментов из следующего списка:

    • мультиметр;
    • контрольная лампочка 12 В;
    • пассатижи;
    • отвёртки крестообразная и плоскошлицевая;
    • наждачная бумага.

    Инструмент для диагностики систем заряда АКБ своими руками

    Порядок действий при моргающей, не выключающейся, тухнущей лампочке заряда

    Современные автомобили имеют сложную электронную систему управления работой двигателя, которая не терпит дилетантского подхода. Категорически не разрешается проверять исправную работу генератора снятием одной из клемм аккумулятора.

    Из-за резкого скачка напряжения в бортовой цепи из строя могут выйти многие элементы системы управления зарядкой аккумулятора и работой двигателя. Самый надёжный, безопасный, результативный способ проверки зарядки аккумулятора — использование специального измерительного прибора — мультиметра.

    Контрольный замер мультиметром

    Хотя этот прибор может измерять много параметров электрического тока, в этом случае нас интересует только одна характеристика — напряжение. Зная её величину, можно сделать заключение о техническом состоянии и работоспособности генератора.

    Для измерения напряжение с помощью мультиметра, необходимо включить его в режим измерения постоянного напряжения

    На приоре загорелся значок аккумулятора

    Штатный аккумулятор

    С конвеера на Приору устанавливают аккумулятор данная компания по производству АКБ хорошо зарекомендовала себя на рынке. Продукты данной фирмы при правильной эксплуатации с легкостью преодолевают рубеж в 5 лет активной работы.

    Характеристики штатной АКБ

    НаименованиеПараметр
    ПроизводительАКОМ (Россия)
    Напряжение (В)12 В
    Пусковой ток (А)510 А
    Емкость (Ач)60 Ач
    Стоимость (руб)3000 руб

    Лада приора можно ли ехать если горит лампа аккумулятора?

    Если горит индикатор аккумулятора, — значит не идет зарядка с генератора. При этом, если дать обороты и лампочка гаснет, то дело, скорее всего, в изношенных щетках на генераторе. Рекомендуется заменить щетки и заодно проверить «массы» на двигателе с кузовом и все контакты на генераторе.

    2 · Хороший ответ

    Как зарядить аккумулятор автомобиля зарядным устройством?

    Кислотные аккумуляторы любят медленную зарядку. Многое зависит какое у вас зарядное устройство импульсное или трансформаторное. Если автомат то будет проще. Заряжать лучше малым током 2-4 ампер и поставить минимум на 10 часов. Главное пер перепутать полярность иначе зарядное устройство может перегореть. Если АКБ обслуживаемое, то желательно выкрутить пробки с него. После заряда для начала выключить зарядное устройство из сети, а затем только с аккумулятора

    3 0 · Хороший ответ

    Лишают ли прав за светодиодные лампы в ближний свет?

    Два ответа выше — вот если в голове ветер, зачем пытаться казаться умной? Лучше молчать — умнее казаться будешь!☝ «Почему полиция не имеет права лишить прав за светодиоды?

    Напоминаем, что в настоящее время попросту не существует конкретных требований, определяющих условия для использования в фарах головного света светодиодных ламп. Говоря о режимах работы – на текущий момент регламентом регулируется в данном направлении только ксенон. А так как требований нет, то и упомянутый ранее «режим работы» не может быть нарушен, поэтому максимальное наказание за установку светодиодных ламп должно исходить из части 1 статьи 12.5 КоАП (за изменение конструкции транспортного средства): Управление транспортным средством при наличии неисправностей или условий, при которых в соответствии с Основными положениями по допуску транспортных средств к эксплуатации и обязанностями должностных лиц по обеспечению безопасности дорожного движения эксплуатация транспортного средства запрещена, за исключением неисправностей и условий, указанных в частях 2 — 7 настоящей статьи, влечет предупреждение или наложение административного штрафа в размере пятисот рублей.

    Дополнительно важно отметить, что международными нормами не предусмотрена персональная маркировка для светодиодного типа ламп. Более того, производителями автомобилей светодиодные лампы приравниваются к галогену, поэтому такие лампы аналогично галогену отмечаются латинской буквой H. Именно в фарах с маркировками HR, HC, HCR можно встретить штатно установленные светодиоды.

    Следует учитывать, что угрозы со стороны дорожных полицейских могут исходить из корыстных побуждений, поэтому не стоит поддаваться на провокации – руководство ГИБДД в курсе ситуации со светодиодными лампами и неоднократно им было заявлено, что никакой режим работы светодиоды не нарушают, но при этом никто не отменяет предупреждение за внесение изменений в конструкцию автомобиля, либо в худшем случае штраф 500 рублей.

    Также стоит помнить, что светодиодные лампы можно использовать только в фарах с маркировками H (галоген), но нельзя использовать в фарах с маркировкой D (ксенон) – за это полагается ответственность именно по часть 3 статьи 12.5 КоАП. За удаление маркировки с фары следует аналогичная ответственность.

    Причины выхода из строя АКБ

    Причин выхода из строя АКБ может быть множество. Ниже представлен список причин:

    • Перезаряд. Происходит по причине неисправного генератора автомобиля.
    • Перегрев. Чаще всего происходит в летнее жаркое время, температура электролита превышает допустимые значения, что приводит к повреждению пластин АКБ.
    • Пониженное напряжение в сети автомобиля. Возникает из-за неисправности в генераторе.
    • Полный разряд АКБ. Происходит вследствие обрыва ремня генератора или же при включённых габаритных огнях на выключенном двигателе.
    • Заморозка. Происходит в зимнее время, если надолго оставить аккумулятор на морозе.

    Итак, причины, по которым горит лампочка аккумулятора

    Первое, что нужно понимать, это то, что причина не обязательно связана с неисправностью генератора или его плохой производительностью, на деле причина может оказаться весьма банальной, легкоустранимой. Однако не стоит исключать и более печальных сценариев.

    1. Предохранитель. В случае перегорания предохранителя F16 или плохом контакте (окисление, перегорание, и т. д.). Данный предохранитель связан и с другими индикаторами панели приборов, поэтому в случае проблем с этим предохранителем, гореть будут и другие лампочки.
    1. Обрыв «ноля». Разрыв в цепи «нулевого» провода приведет к перебоям питания комбинации приборов.
    1. Клеммы аккумулятора. Проверьте состояние клемм, качество контакта, а также то, нет ли окисления на клеммах. Из-за таких «мелочей» вполне возможны проблемы с зарядкой батареи и как результат появление на панели соответствующего индикатора.
    1. Замок зажигания. Неисправность замка зажигания, а точнее износ выключателя зажигания, нередко становится причиной непрерывного горения лампочки АКБ. Однако в данном случае индикатор аккумулятора тоже будет гореть не один.
    1. Масса. Плохой контакт провода массы может привести к тому, что на панели загорится лампочка АКБ. Проверьте состояние контакта, в случае обнаружения проблем устраните их.

    Горит лампа аккумулятора

    На приборной панели Лады Приоры имеется большое количество различных индикаторов сигнализирующих об каких-либо неисправностях или о состоянии работы двигателя. Довольно часто случается, что на приборной панели может загореться красная лампа с изображением аккумуляторной батареи.

    Данная сигнальная лампа сигнализирует об отсутствии зарядного тока на АКБ, то есть аккумулятор не получает заряд, а автомобиль продолжает работу от АКБ, что в скором времени приведет к его полному разряду и остановки двигателя.

    Что нужно делать при горящей лампе АКБ

    1. Проверить целостность ремня генератора. Если ремень порвался, то необходимо доехать до ближайшей СТО и провести замену ремня.
    2. Если ремень целый. Проверить разъемы генератора на надежность контактного соединения.

    Если причину поломки не удалось установить самостоятельно необходимо обратиться к автоэлектрику для дальнейшего диагностирования автомобиля.

    Если данная поломка случилась на трассе, то расстояние, которое можно проехать на аккумуляторе можно увеличить несколькими способами. Для этого понадобиться снять как можно больше нагрузки с АКБ.

    Почему горит лампочка аккумулятора

    Автомобильный аккумулятор и генератор тесно связаны между собой. Чтобы запустить двигатель, ток от АКБ поступает на стартер. После этого напряжение начинает поступать уже от генератора, который работает от работающего двигателя.

    Зарядка АКБ происходит от генератора. Чем больше количество оборотов двигателя, тем выше напряжение, которое поступает от источника. Чтобы не произошло перезарядки и уровень тока не был слишком высоким, на генерирующее устройство устанавливают реле-регулятор.

    Основная функция реле-регулятора – это поддержание оптимального напряжения на АКБ, так как подача тока не зависит от количества оборотов двигателя.

    Лампочка аккумулятора горит на приборной панели чаще всего из-за того, что на АКБ не поступает зарядка от генератора. То есть, автомобиль завели от аккумулятора, ДВС начинает работать, но значок не гаснет.

    Поломки, которые возникают чаще всего:

    • неисправность реле-регулятора;
    • выход из строя диодного моста;
    • ремень генератора оборван, плохо натянут или проскальзывает;
    • сильные люфты подшипников генератора и подклинивание;
    • перегорание предохранителей;
    • плохие контакты на клеммах аккумулятора, на выходе генератора, на проводе массы;
    • обрыв цепи генератора;
    • износ щеток генератора или щеткодержателей;
    • проблемы с выключателем зажигания.
    Рекомендуем

    Когда на панели горит лампочка аккумулятора при работающем ДВС, в первую очередь проверьте, какой уровень зарядки на клеммах АКБ. Диагностику можно сделать быстро, для этого используется мультиметр. В норме должно быть 13.5-14.3 V. Если ток не поступает, напряжение будет 12V.

    Для более тщательной проверки вам понадобятся: нож, плоскогубцы, плоская и крестовая отвертки, контрольная лампа на 12V, мультиметр, мелкая наждачка.

    Как сбросить ошибку «низкий заряд АКБ»

    Самый правильный совет — загнать автомобиль на СТО. Там опытные специалисты всё сделают безопасно, быстро, без ущерба для нежной электроники систем управления двигателя и безопасности машины. В некоторых моделях иномарок со временем эта проблема исчезает (если все элементы системы зарядки функционируют нормально). Можно проблему решить и самостоятельно. Для этого нужно отсоединить минусовую клемму на три минуты, а затем снова поставить её на своё место и хорошо затянуть.

    Нужно знать, что контрольная лампочка зарядки аккумулятора своим горением, миганием и другим аномальным свечением сигнализирует о простых неисправностях. Например, выход из строя отдельного диода, неисправность реле-регулятора, ослабление приводного ремня.

    При обнаружении горящей лампочки нужно обязательной найти и исправить причину отсутствия заряда аккумулятора. Или в скором времени может понадобиться покупать новый генератор или аккумулятор.

    Видео: генератор не даёт зарядки, как найти неисправность и добиться должной работы

    Неожиданные сбои в работе бортовой сети электрооборудования автомобиля могут привести к серьёзным последствиям. Нужно крайне оперативно реагировать на светящиеся сигналы контрольных лампочек самодиагностики систем управления, в том числе и на загоревшейся индикатор зарядки аккумулятора. На станции диагностики по коду ошибки оперативно установят и исправят любую неисправность в системе зарядки источника постоянного тока.

    Наверное, каждый замечал красную небольшую коробочку на приборной панели, которая обозначает аккумуляторную батарею. И все мы знаем, что если повернуть ключ в замке зажигания, данная лампа загорается, но сразу гаснет при запуске мотора. Когда водитель вставляет ключ и проворачивает его в замке зажигания, осуществляется автоматическая самопроверка фактически всех систем мотора, после успешной диагностики индикаторы гаснут, что обозначает исправность всей системы. То же самое происходит и с аккумуляторной батареей, когда с ней все в порядке, лампочка гаснет, но если с аккумулятором проблемы, индикатор не перестанет гореть.

    Каждый, даже начинающий автолюбитель, знает, что аккумуляторная батарея взаимодействует с генератором и после запуска мотора аккумулятор переходит в режим непрерывной подзарядки. Когда обороты мотора повышаются, на выходе генератора возрастает и напряжение.

    Чтобы предотвратить в цепи возбуждение ротора, монтируют небольшое реле-регулятор, основной задачей которого является понижение тока до нормального уровня вне зависимости от числа оборотов мотора. Соответственно, напряжение поддерживается на нужном уровне. Лампа аккумулятора загорается тогда, когда зарядка от генератора отсутствует.

    Ремень генератора

    Первое, что необходимо проверить, если тускло горит лампочка аккумулятора — цел ли ремень генератора. Именно генератор в автомобиле вырабатывает энергию, когда машина на ходу. И именно от него подзаряжается аккумулятор машины. Принцип работы такой же, как у любого электрического двигателя. Ось генератора соединена с приводной шестернёй и когда мотор работает, ременная передача от этой шестерни к оси генератора заставляет последнюю вращаться и вырабатывать ток. Естественно, если ремень генератора оборван, ничего из этого не происходит и аккумулятор не заряжается. Заменить ремень генератора несложно, с этой задачей способен справиться практически любой автомобилист. Разумеется, если есть в запасе второй ремень и минимальные знания об устройстве ходовой автомобиля.

    Аккумулятор Лада Приора

    Вступление

    Лада Приора детище российского автомобиля строения и гиганта АвтоВАЗ. Данный автомобиль является довольно популярным на территории СНГ из-за своей доступности и ремонтопригодности. Приора соответствует всем критериям комфортного автомобиля, автомобиль оснащается большим количеством опций, таких как, кондиционер, усилитель руля, подогрев сидений, полный электропакет, обогрев лобового стекла, датчик света, датчик дождя и многое другое. Чтобы все эти функции работали исправно необходимо надежное питание всей бортовой системы, за которую отвечают генератор и аккумулятор. В данной статье речь пойдет именно об аккумуляторной батареи Лады Приоры.

    Штатный аккумулятор

    С конвеера на Приору устанавливают аккумулятор фирмы «АКОМ» данная компания по производству АКБ хорошо зарекомендовала себя на рынке. Продукты данной фирмы при правильной эксплуатации с легкостью преодолевают рубеж в 5 лет активной работы.

    Характеристики штатной АКБ

    НаименованиеПараметр
    ПроизводительАКОМ (Россия)
    Напряжение (В)12 В
    Пусковой ток (А)510 А
    Емкость (Ач)60 Ач
    Стоимость (руб)3000 руб

    Причины выхода из строя АКБ

    Причин выхода из строя АКБ может быть множество. Ниже представлен список причин:

    • Перезаряд. Происходит по причине неисправного генератора автомобиля.
    • Перегрев. Чаще всего происходит в летнее жаркое время, температура электролита превышает допустимые значения, что приводит к повреждению пластин АКБ.
    • Пониженное напряжение в сети автомобиля. Возникает из-за неисправности в генераторе.
    • Полный разряд АКБ. Происходит вследствие обрыва ремня генератора или же при включённых габаритных огнях на выключенном двигателе.
    • Заморозка. Происходит в зимнее время, если надолго оставить аккумулятор на морозе.

    Горит лампа аккумулятора

    На приборной панели Лады Приоры имеется большое количество различных индикаторов сигнализирующих об каких-либо неисправностях или о состоянии работы двигателя. Довольно часто случается, что на приборной панели может загореться красная лампа с изображением аккумуляторной батареи.

    Данная сигнальная лампа сигнализирует об отсутствии зарядного тока на АКБ, то есть аккумулятор не получает заряд, а автомобиль продолжает работу от АКБ, что в скором времени приведет к его полному разряду и остановки двигателя.

    Что нужно делать при горящей лампе АКБ

    1. Проверить целостность ремня генератора. Если ремень порвался, то необходимо доехать до ближайшей СТО и провести замену ремня.
    2. Если ремень целый. Проверить разъемы генератора на надежность контактного соединения.

    Если причину поломки не удалось установить самостоятельно необходимо обратиться к автоэлектрику для дальнейшего диагностирования автомобиля.

    Если данная поломка случилась на трассе, то расстояние, которое можно проехать на аккумуляторе можно увеличить несколькими способами. Для этого понадобиться снять как можно больше нагрузки с АКБ.

    Как правильно ехать без ремня генератора:

    1. Снять фишку питания с правой фары автомобиля. Это обеспечит меньшее потребление энергии фарами в ночное время.
    2. Не включать дополнительные электроприборы, такие как: кондиционер, печка, подогрев стекла и сидений.
    3. По возможности не давать двигателю большие развивать большие обороты.
    4. Стараться под гору передвигаться на нейтральной передаче.

    Используя данные советы, можно с легкостью проехать до 50 км пути.

    Какой аккумулятор лучше на Приору

    Лучше всего устанавливать на Приору свинцово-кислотный аккумулятор, данные типы АКБ наиболее легко переносят перезаряд и наиболее легко переносит глубокий разряд.

    Горит контрольная лампа зарядки аккумулятора. Причины почему загорается значок АКБ на панели

    Причины почему горит лампа заряда акб

    В исправном состоянии электропитания контрольная лампа АКБ на приборной панели загорается лишь в момент запуска двигателя, и через одну-две секунды она тухнет. Если же этого не происходит, или, например, значок активировался при работе двигателя на холостом ходу или во время езды — это признак неисправности, и нужно искать причину, почему горит контрольная лампа аккумулятора. Так, причинами данной неисправности могут быть проблемы со следующими агрегатами.

    Загорается лампочка аккумулятора: почему горит лампа акб на панели

    Начнем с того, что каждый водитель во время запуска двигателя обращал внимание на красный значок аккумулятора, появляющийся при повороте ключа в замке зажигания. При этом горит индикатор аккумулятора до того момента, пока двигатель не заведется. Другими словами, в норме значок АКБ тухнет после запуска ДВС.

    Так вот, когда двигатель не запущен и включается зажигание, происходит самодиагностика всех систем автомобиля перед запуском. После такой проверки некоторые индикаторы спустя небольшой промежуток времени гаснут, другие погаснут после запуска мотора. То же самое происходит и с АКБ. Если с аккумулятором все в норме, при работающем моторе на него идет зарядка, тогда лампа аккумулятора горит небольшое количество времени (несколько секунд) и затем гаснет.

    Другими словами, схема такова, что после включения зажигания напряжение через предохранитель подается на контрольную лампу аккумулятора (лампа заряда АКБ) на панели приборов.

    Затем напряжение проходит через диоды, реле-регулятор, щетки, контактное кольцо и обмотку. После запуска мотора напряжение на выводах лампочки аккумулятора выравнивается, лампочка гаснет. Параллельно идет зарядка АКБ. Если же горит аккумулятор на панели постоянно или происходит периодическое загорание такого значка, тогда это указывает на неисправности.

    Итак, чтобы понять, почему горит лампочка аккумулятора, нужно разобрать причины, по которым может загореться лампа АКБ. Сразу отметим, данный индикатор контролирует связку аккумулятора и генератора. Давайте разбираться.

    Что делать если горит лампа аккумулятора или лампа не горит, но зарядки нет: диагностика

    В ситуации, когда горит лампочка аккумулятора на работающем двигателе, нужно проверить напряжение на клеммах АКБ мультиметром. Сделать это можно быстро, а само напряжение в норме должно быть 13.5-14.3V. В случае, когда зарядки нет, напряжение будет около 12V.

    Чтобы проверить состояние зарядки более детально, нужно заготовить пару отверток (плоскую и крестовую), контрольную лампу на 12V, мультиметр, нож и плоскогубцы, а также мелкую наждачку. Теперь рассмотрим основные неполадки, когда загорается лампочка аккумулятора.

    • Первое, зарядка от генератора идет, тестер на клеммах АКБ показывает напряжение 12В, а сама батарея разряжена. В такой ситуации потребуется зачистка клемм, а также проводов. После зачистки снова промеряется напряжение на АКБ.

    Если зачистка не дает результата, тогда нужно проверить напряжение на клемме генератора (один щуп мультиметра подсоедините к клемме генератора, а второй на массу). Если напряжение окажется выше, чем на клеммах АКБ, потребуется зачистить клеммы генератора. Также может потребоваться полностью заменить провод от генератора на аккумулятор.

    • Второе, аккумулятор разрядился, при этом напряжение на АКБ составляет 14V, однако под нагрузкой просаживается. В этом случае причиной может быть плохое натяжение ремня генератора, проблемы со шкивом, выход из строя или износ подшипников генератора.

    Также нужно проверять диодный мост и обмотку статора, так как пробой одного диода может привести к тому, что зарядка недостаточна. Чтобы это поверить, зажигание нужно выключить, затем проверить генератор, его диоды и другие элементы мультиметром. Параллельно проверяются и щетки генератора (если их длина меньше 5 мм., щетки генератора нужно менять).

    Рекомендуем также прочитать статью о том,

    по каким причинам горит восклицательный знак на панели приборов автомобиля

    . Из этой статьи вы узнаете, почему загорается восклицательный знак на приборной панели, на что указывает данный индикатор, а также как выполнить диагностику неисправности.

    Еще одна ситуация, когда зарядка на батарею не поступает, может быть связана с тем, что перегорел предохранитель. Обычно это предохранитель Ф10 с номиналом 10 А. В ряде случаев его замена может решить проблему. Также неполадка может быть в замке зажигания или реле. Для определения требуется прозвон мультиметром.

    • Отметим, что бывает и так, когда после поворота ключа в замке зарядки нет, но приборы работают. Для проверки нужно снять провод с клеммы генератора, после чего подключить его на минус или на кузов. Если контрольная лампа загорелась, тогда вышла из строя обмотка возбуждения генератора.

    Часто виновником может оказаться плохой контакт в разъеме на саму лампу АКБ. Чтобы исключить данную неполадку, нужно зачищать все контакты и разъемы. Если проблема в лампочке (горит не ярко, с перебоями или не горит), тогда внимание следует обращать на другие значки. Если индикаторы горят тускло, тогда проблема не в лампе. Если же остальные индикаторы светятся ярко, тогда сама лампочка АКБ или ее контакты могут быть неисправны.

    Кстати, может оказаться, что после включения зажигания горит лампа АКБ, далее не гаснет или моргает после запуска ДВС. Значок аккумулятора на панели показывает, что зарядка или прерывистая, или не идет. Часто причиной является плохой контакт провода с соответствующим разъемом, который выполнен на самой приборной панели.

    Если все перечисленные выше проверки не дали результатов, тогда нужно переходить к тому, как проверить реле-регулятор. Чтобы это сделать, подается напряжение на контакты. Также проверяется напряжение на щетках. В случае, когда напряжение 12V, реле работает нормально. Если же нет, тогда потребуется его замена.

    Горит лампочка зарядки аккумулятора: возможные причины неисправности

    Как известно, аккумулятор автомобиля тесно связан с генератором. Для запуска мотора электричество от АКБ подается на стартер, однако после того, как ДВС начинает работать, ток вырабатывает генератор, который крутится от работающего двигателя.

    В этом случае АКБ находится в режиме подзарядки от генератора. При этом если обороты двигателя повышаются, то растет и напряжение, которое выдает генератор. Чтобы не допустить перезарядки АКБ или подачи слишком высокого напряжения, на генераторе стоит реле-регулятор.

    Основная задача устройства сводится к тому, чтобы ток от генератора на АКБ всегда был оптимальным, то есть напряжение не зависит от оборотов мотора. Так удается постоянно получать и поддерживать необходимое напряжение.

    Так вот, лампочка аккумулятора чаще всего загорается тогда, когда на АКБ не идет зарядка от генератора. Получается, водитель завел машину от аккумулятора, двигатель начал работать, однако значок аккумулятора горит (лампа аккумулятора не гаснет).

    Как правило, в списке частых поломок можно выделить:

    • неполадки реле-регулятора;
    • выход из строя диодного моста;
    • ремень генератора оборван, плохо натянут или проскальзывает;
    • сильные люфты подшипников генератора и подклинивание ;
    • перегорание предохранителей;
    • плохие контакты на клеммах аккумулятора, на выходе генератора, на проводе массы;
    • обрыв цепи генератора;
    • износ щеток генератора или щеткодержателей;
    • возможны проблемы с выключателем зажигания;

    Проводка

    Зачастую причиной некорректной работы лампы аккумулятора является поврежденная проводка. Например, когда лампа горит в половину накала и даже тусклее, причем в самых разных ситуациях. Зачастую при этом виновата проводка. Например, провод, идущий от аккумулятора до генератора. В частности, известны случаи, когда при поврежденном проводе (перелом, повреждение изоляции) лампа при даже незначительной нагрузке на аккумулятор начинает немного светиться.

    Аналогично может гореть лампа аккумулятора в половину накала из-за плохого контакта на регуляторе напряжения (так называемой «шоколадке»). Плохой контакт может быть из-за коррозии либо механического повреждения.

    Сигнальная лампа

    На многие отечественные автомобили, например, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115 в качестве сигнальной лампы аккумулятора устанавливается лампа старого типа с нитью накала. На указанных моделях предоставляется возможность менять эту лампу при демонтаже приборной панели при выходе ее из строя.

    Однако некоторые автолюбители по неопытности или незнанию устанавливают вместо лампы с нитью накаливания светодиодную лампу. Это приводит к тому, что после запуска двигателя и работы его на холостых оборотах лампа (при напряжении чуть более 12 Вольт) продолжает гореть. Однако стоит принудительно поднять обороты двигателя примерно до 2000 оборотов в минуту, и лампочка батареи тухнет.

    Подведем итоги

    Как видно, существует много причин, по которым возникают проблемы с зарядкой АКБ. При этом часто значок АКБ на панели может гореть постоянно, моргать или же наоборот, не загораться. Чтобы обнаружить причину необходимо проверять отдельные элементы пошагово так, как это было рассмотрено выше.

    Рекомендуем также прочитать статью о том,

    почему загорается лампочка давления масла при нагревании двигателя

    . Из этой статьи вы узнаете, по каким причинам горит лампочка масла на панели приборов, на какие неисправности указывает данный индикатор, а также как выполняется диагностика и проверка.

    Напоследок отметим, что сначала нужно проверить состояние самой АКБ, батарея должна быть полностью исправна. Параллельно следует выяснить, нет ли проблем с электрооборудованием в авто, в результате чего может наступать быстрый разряд аккумулятора во время простоя.

    Если аккумулятор в норме, нет других скрытых причин для его разряда, тогда часто виновником становится генератор, реле – регулятор или плохой контакт. При этом после проведения квалифицированной диагностики удается определить, локализовать и качественно устранить неисправность.

    Загорелся «чек» двигателя на приборной панели: почему…

    Почему загорается «check» двигателя на панели приборов: основные причины. Что делать водителю, если в машине горит «чек». Полезные советы и рекомендации.

    Панель приборов автомобиля: расшифровка значков на…

    Значки на приборной панели: обозначения и расшифровка значков панели приборов автомобиля. Типы значков и индикаторов, что означают лампочки на панели.

    Что делать, если загорелся «чек» двигателя: возможные…

    Почему на приборной панели загорается «чек». Можно ли дальше ездить на автомобиле, если горит «check engine». Что нужно проверить в первую очередь.

    Восклицательный знак на панели приборов: что значит

    Загорелся восклицательный знак на приборной панели: что значит восклицательный знак на желтом фоне, восклицательный знак на красном фоне, диагностика.

    Загорается лампочка давления масла при нагревании…

    Почему горит лампочка давления масла после прогрева двигателя: основные причины. Что делать водителю, если давление масла загорается на прогретом моторе.

    Стартер не реагирует на поворот ключа зажигания

    Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

    Почему загорелась лампочка аккумулятора на панели приборов

    Почему загорелась лампочка аккумулятора на панели приборов?

    Основная часть энергии аккумулятора расходуется на включение системы зажигания и запуска двигателя. Запуск мотора сопровождается значительным потреблением электрического заряда аккумулятора и чтобы обеспечить многократную заводку двигателя, электрическая сеть автомобиля оснащена системой подзарядки. После пуска мотора генератор вырабатывает электроэнергию, часть которой подается на АКБ для восстановления заряда.


    Подзарядки аккумулятора требует постоянного контроля со стороны водителя. Если система работоспособна, то при включении зажигания контрольная лампа зарядки аккумулятора загорается на несколько секунд на холостых оборотах, что сигнализирует, что цепь «генератор-аккумулятор» в исправном состоянии. После запуска мотора контролька лампочки аккумулятора должна гаснуть, указывая на то, что батарея заряжается.

    Если же сигнальная лампа аккумулятора продолжает гореть или загорелась заново на панели приборов, то нужно принимать меры. Иначе автомобиль может заглохнуть в пути, или после очередной остановки двигателя завести его снова уже не удастся.

    Лампа аккумулятора может гореть по-разному. В одном случае она не гаснет после запуска мотора или загорается ярким светом на ходу. В другом – гореть и только при определенных условиях работы двигателя. К примеру, тускло гореть на средних оборотах, но при снижении оборотов интенсивность свечения увеличивается.

    Перечень возможных неисправностей

    После того как мы выяснили, что зажигает индикатор разница напряжений, несложно будет составить список возможных причин отсутствия этой разницы:

    • отсутствие зарядки либо величина заряда, меньше разницы потенциалов на выводах АКБ;
    • неисправность реле контроля лампы АКБ;
    • плохие контакты отдельных элементов цепи (подключение массы, клеммы аккумулятора, выводы аккумулятора, клеммы в монтажном блоке).

    Генератор

    Виной тому, что горит лампочка аккумулятора, могут быть следующие поломки генератора:

    • слишком слабое натяжение либо обрыв ременного привода. Датчик гарантированно уведомит вас об этом;
    • износ щеточного узла, токосъемных колец коллектора. В стадии зарождения лампочка на приборной панели будет загораться только при большом количестве включенных потребителей энергии. Для определения подобного дефекта генератор придется разобрать, иначе оценить состояние щеток невозможно;
    • неисправность регулятора напряжения, который поддерживает величину зарядки в безопасном для бортовой сети диапазоне. Если регулятор не справляется с удержанием минимального напряжения, загорается датчик АКБ. В случае чрезмерно большого тока может наблюдаться быстрый выход из строя АКБ, иногда даже закипание. Для проверки своими руками вам потребуется источник питания с возможностью изменения напряжения. К примеру, лабораторный блок питания;
    • обрыв обмотки возбуждения. Для определения нужно «прозвонить» обмотку;
    • некорректная работа диодного моста. В таком случае значок АКБ может мигать. Проверка осуществляется мультиметром в режиме замера сопротивления. Если диоды «пробиты», мост необходимо заменить.

    Диагностика

    Если на панели горит лампочка аккумулятора, первым делом стоит проверить величину зарядки. Для этого используется мультиметр в режиме измерения постоянного тока – DCV (правила пользования мультиметром). Двигатель должен работать на холостых оборотах, включите максимально возможное количество потребителей. Показатели напряжения не должны быть ниже 13,4 Вт. В ином случае загорится соответствующий значок. Без включенных потребительным нормальным считается значение 14-14,2 Вт.

    Реле контроля лампы АКБ

    В некоторых авто в цепи может присутствовать специальное реле, отвечающее за датчик зарядки АКБ. К примеру, Ваз классической модели имеет нормально замкнутое реле контроля (значок горит), которое размыкает контакты лишь после подачи напряжения от генератора.

    Разумеется, если неисправность в самом реле, то даже при нормальном заряде датчик будет сигнализировать о неисправности. Первым делом проверьте надежность контактов, подходящих к реле. Также его можно разобрать, дабы оценить надежность внутренних контактов.

    Плохой контакт

    Очень часто водители недооценивают важность хорошего контакта внутри электрической цепи. А ведь это очень важный показатель, который может стать причиной просадки напряжения. При падении напряжения датчик будет сигнализировать о нехватке зарядки, хотя генератор при этом будет в полной исправности. Для очистки контактов используйте наждачную бумагу либо надфиль.

    Что делать, если поломка застала в пути

    Если индикатор на приборной панели загорелся вдали от дома, а мультиметра для проверки величины напряжения у вас собой не оказалось, руководствуйтесь следующими советами:

    • направьтесь в магазин автотоваров либо радиоточку, если таковые есть вблизи вашего месторасположения, дабы одолжить мультиметр;
    • если замеры произвести не удается, оставьте включенными лишь самые необходимые электроприборы (фары головного света, дворники). Уменьшите яркость подсветки приборов.

    Если ваш АКБ еще «живой», то автомобиль сможет преодолеть до 150 километров.

    Когда завел машину на щитке приборов горит индикатор АКБ, когда даю газу индикатор тухнет. В чем причина? Как исправить?

    • Новый генератор проседает при нагрузке в Приоре – 1 ответ
    • Горит батарея на приборах в Приоре – 5 ответов
    • Нет зарядки на холостых оборотах – 4 ответа
    • Генератор даёт зарядку только после прогазовки в Лада Приора – 4 ответа
    • Какая норма зарядки ВАЗ 2110? – 4 ответа

    Если горит индикатор АКБ — это означает что не идёт зарядка на аккумулятор с генератора. И если лампочка гаснет при увеличении оборотов двигателя, то наиболее вероятная причина — изношены щётки генератора, то есть они стали короткие и чтобы щётки притянулись к ротору нужен, бо́льший ток, то есть как раз повышение оборотов двигателя.

    В дальнейшем этот фокус перестанет помогать, надо поменять щёточки. Так же проверьте «массы» на кузове, на двигателе. И все контакты на генераторе.

    Возможно щетки. Нужно смотреть генератор.

    Изношены контактные кольца, могут подвисать кольца, может быть обрыв медных поводков щеток.

    При пробитом диоде происходит тоже самое, при хх горит тускло, а газку дашь — тухнет.

    Подпишись на наш канал в Я ндекс.Дзене

    Еще больше полезных советов в удобном формате

    Новый генератор проседает при нагрузке в Приоре

    Каждый из вас, наверное, замечал красненькую коробочку на панели приборов, обозначающую аккумуляторную батарею. Все мы знаем, что загорается она при повороте ключа в замке зажигания и гаснет, когда мотор запускается. Почему это происходит? Когда вы вставили ключ и повернули его в замке зажигания, происходит автоматическая диагностика практически всех систем двигателя (ABS, ESP, Airbag, Check Engine и т. д.), после успешной самопроверки индикаторы гаснут, что свидетельствует об исправности той или иной системы. То же самое и с АКБ, когда она в порядке, индикатор гаснет, в случае проблем с аккумулятором, лампа аккумулятора горит.

    В этой статье я расскажу о том, почему горит лампочка аккумулятора, а также о неисправностях, из-за которых может загореться лампа АКБ.

    Почему горит лампочка аккумулятора

    Автомобильный аккумулятор и генератор тесно связаны между собой. Чтобы запустить двигатель, ток от АКБ поступает на стартер. После этого напряжение начинает поступать уже от генератора, который работает от работающего двигателя.

    Зарядка АКБ происходит от генератора. Чем больше количество оборотов двигателя, тем выше напряжение, которое поступает от источника. Чтобы не произошло перезарядки и уровень тока не был слишком высоким, на генерирующее устройство устанавливают реле-регулятор.

    Основная функция реле-регулятора – это поддержание оптимального напряжения на АКБ, так как подача тока не зависит от количества оборотов двигателя.

    Лампочка аккумулятора горит на приборной панели чаще всего из-за того, что на АКБ не поступает зарядка от генератора. То есть, автомобиль завели от аккумулятора, ДВС начинает работать, но значок не гаснет.

    Поломки, которые возникают чаще всего:

    • неисправность реле-регулятора;
    • выход из строя диодного моста;
    • ремень генератора оборван, плохо натянут или проскальзывает;
    • сильные люфты подшипников генератора и подклинивание;
    • перегорание предохранителей;
    • плохие контакты на клеммах аккумулятора, на выходе генератора, на проводе массы;
    • обрыв цепи генератора;
    • износ щеток генератора или щеткодержателей;
    • проблемы с выключателем зажигания.
    Рекомендуем

    Когда на панели горит лампочка аккумулятора при работающем ДВС, в первую очередь проверьте, какой уровень зарядки на клеммах АКБ. Диагностику можно сделать быстро, для этого используется мультиметр. В норме должно быть 13.5-14.3 V. Если ток не поступает, напряжение будет 12V.

    Для более тщательной проверки вам понадобятся: нож, плоскогубцы, плоская и крестовая отвертки, контрольная лампа на 12V, мультиметр, мелкая наждачка.

    Диагностика инструментальная

    Для дальнейшей диагностики нам потребуется вольтметр. Необходимо проверить напряжение на клеммах аккумулятора при выключенном двигателе. Показания исправной и заряженной батареи должны быть в диапазоне между 12,2-12,5 вольт. Если показатели ниже, чем 12,2 вольта, то необходимо зарядить аккумуляторную батарею специальным зарядным устройством, а если батарея не заряжается или быстро теряет заряд, то ее необходимо заменить на новую.

    Проверку напряжения генератора выполняют на заведенном двигателе, при полностью заряженной аккумуляторной батарее. В режиме холостого хода двигателя, при выключенных потребителях напряжение на клеммах аккумулятора должно быть в пределах от 13,0 до 14,0 вольт. При увеличении оборотов двигателя до 3000 обортов в минуту напряжение должно увеличится. Верхний предел напряжения, как правило, составляет 14,5 вольт.

    Также необходимо выполнить повторную проверку при включенных электрических потребителях (включенном ближнем свете фар, аудиосистеме, вентиляторе отопителя). Показания вольтметра при такой проверке будут ниже, но при 3000 оборотах в минуту не должны быть меньше 13 вольт. Если показания вольтметра не укладываются в эти параметры или напряжение отсутствует вообще, то неисправен генератор.

    Как понять, что именно стало причиной горящей лампочки? Как устранить неисправность?

    Если горит лампочка аккумулятора при рабочем моторе, не глушите его, откройте капот и проверьте напряжение на клеммах аккумулятора. Если зарядка поступает на мультиметр, должно быть напряжение 13.5-14,3V. Если зарядки нет, напряжение будет гораздо ниже — примерно 12V.

    Для решения проблемы потребуется:

    1. Две отвертки (плоская и крестообразная);
    2. «Контролька» (лампочка на 12V);
    3. Мультиметр;
    4. Плоскогубцы, нож и «наждачка» для того, чтобы зачистить контакты.

    Электрическая цепь выглядит так: ротор генератора изначально намагничен, но ему не хватает тока для возбуждения, который может дать АКБ. После набора оборотов, в обмотке генератора возникает ток, и через контакты попадает в диодный мост. Собственно последний и питает аккумулятор и реле РС — 702 одновременно. Так вот данное реле и есть индикатором, который мы видим при старте. Контакты замыкаются – диод горит, и обратно.

      Не следует сразу демонтировать генератор, это напрасно. Проведите диагностику в щеточном отсеке на генераторе. При наличии визуальных дефектов или залипаний, замените на новые, протестируйте авто. Если не удалось устранить причину, переходите к следующему этапу;

  • Диодный мост: он не подлежит частичной замене или профилактике, только полная замена. Параллельно просмотрите, нет ли прогорания в месте его крепления, так как может коротить на обмотку в роторе. См. статью «Как проверить диодный мост»;
  • Проблемы с реле: возможно на него не поступает ток в следствии окисления контактов. Необходимо аккуратно отсоединить контакты и зачистить наждачной бумагой мелкой фракции или треугольным напильником. С помощью вольтметра проверьте выходное напряжение на генераторе, предварительно сбросив плюсовую клемму. Стандартное напряжение должно быть 14,2–14,3 В. Если окажется напряжение меньше нормы, тогда необходимо разбирать генератор и искать поломку в обмотке ротора и статора;

  • Еще одной распространенной причиной замыкания служит попадание в генератор воды, к примеру, во время заезда в лужу. После такого автомобиль питается только от аккумулятора;
  • Некачественный ремень газораспределительного механизма может служить также причиной непостоянного заряда АКБ, в следствии проскальзывания. Исправить это можно путем натяжения с помощью монтировки и накидного ключа. В противном случае замените ремень. Статья по теме «Какие ремни ГРМ лучше?»;
  • Предохранители, отвечающие работу приборной панели. Для этого необходимо просмотреть номер предохранителя в инструкции по эксплуатации и поменять на соответствующий. Если нет в наличии, обязательно приобретите.

Вот, собственно говоря, на этом тема, почему горит лампочка аккумулятора ВАЗ 2110 окончена. Все распространенные причины рассмотрены, а также способы их устранения. Надеемся, что наша статья-рекомендация поможет многим водителям оперативно находить и устранять неполадки, тем самым продлевая срок эксплуатации транспортного средства. Пусть неполадки как можно реже беспокоят ваш автомобиль. Удачи вам.

Почему загорелся индикатор аккумулятора на панели приборов автомобиля?

Подзарядки аккумулятора требует постоянного контроля со стороны водителя. Если система работоспособна, то при включении зажигания контрольная лампа зарядки аккумулятора загорается на несколько секунд на холостых оборотах, что сигнализирует, что цепь «генератор-аккумулятор» в исправном состоянии. После запуска мотора контролька лампочки аккумулятора должна гаснуть, указывая на то, что батарея заряжается.

Если же сигнальная лампа аккумулятора продолжает гореть или загорелась заново на панели приборов, то нужно принимать меры. Иначе автомобиль может заглохнуть в пути, или после очередной остановки двигателя завести его снова уже не удастся.

Лампа аккумулятора может гореть по-разному. В одном случае она не гаснет после запуска мотора или загорается ярким светом на ходу. В другом – гореть и только при определенных условиях работы двигателя. К примеру, тускло гореть на средних оборотах, но при снижении оборотов интенсивность свечения увеличивается.

Как определить, что есть неисправность?

При каждом включении зажигания загораются все индикаторы на панели приборов, так происходит самодиагностика систем. Во время этого процесса необходимо обратить внимание, что лампы всех индикаторов исправны. Основная часть индикаторов после самодиагностики гаснет и остается гореть только несколько ламп.

Среди них обязательно должен загореться красный значок аккумуляторной батареи. Так и должно быть, пока нет причин для беспокойства. Горящий значок показывает, что в данный момент генератор не заряжает батарею.


Горящий значок показывает, что в данный момент генератор не заряжает батарею

Теперь запустим двигатель. Сразу после этого горящий значок аккумуляторной батареи должен погаснуть, что свидетельствует о том, что генератор заработал и стал заряжать аккумуляторную батарею. Совсем другая ситуация, если индикатор не погас или он внезапно загорелся при работающем двигателе.

Необходимо запомнить главное — если при работающем двигателе горит значок аккумулятора на панели приборов, то в системе электрооборудования есть серьезная неисправность.

Готовим инструменты и исправляем внешние поломки

Когда осмотр завершен, возможные причины или проблемные участки обнаружены, то запасаемся инструментами:

  • стрелочный вольтметр или мультиметр;
  • отвертки с крестовыми и плоскими наконечниками;
  • контрольная лампа накаливания 12 В не более 3 Вт;
  • пассатижи, наждачка и нож.

В большинстве случаев работу приходится проводить с генератором. Замеры вольтметром проводим на аккумуляторе, который в результате должен показать значения близкие к 12 В.

Необходимо очистить кабели с большим диаметром, по которым осуществляется зарядка аккумулятора. Далее проводим мониторинг напряжения на контакте «30», соединенном с генератором. Если значение выше, чем полученный результат замера на АКБ, то защищаем клемму и меняем этот кабель.

Ситуация может быть такой, что световой индикатор не зажжен на панели, а вольтметр демонстрирует наличие зарядки. При этом батарея разряжается, хотя в бортовой сети присутствует нормальное напряжение. Рекомендуем включить всех электропотребителей, которые имеются в автомобиле, и посмотреть на то, как себя поведет вольтметр.

Как выполнить диагностику без инструмента?

Для проведения самостоятельной диагностики неисправности необходимо заглушить двигатель, открыть капот и выполнить первичный осмотр. Особое внимание нужно обратить на ремень привода генератора. Очень часто причиной того, что загорелся значок аккумулятора на панели приборов, является обрыв приводного ремня. При такой неисправности генератор не вращается и не вырабатывает ток. В этом случае необходимо определить какие еще агрегаты приводил в действие порвавшийся ремень.

Если ремень привода генератора приводил в действие только сам генератор или генератор и насос гидроусилителя, то можно попробовать добраться к месту ремонта своим ходом. Для этого необходимо выключить все электрические потребители, которые возможно (фары, кондиционер, вентилятор отопителя салона, аудиосистему)и которые не повлияют на безопасность движения. При условии того, что аккумуляторная батарея заряжена можно проехать от десяти до пятнадцати километров. В том случае, если этот ремень приводил в действие также и водяной насос охлаждения двигателя, то ехать нельзя. Необходимо проводить замену ремня на месте или отбуксировать автомобиль к месту ремонта.

Далее рассмотрим ситуацию, когда ремень привода генератора не порвался и он достаточно натянут. Натяжение ремня легко проверить нажав на него рукой, он должен прогибаться неболее, чем на полтора сантиметра. Необходимо осмотреть провода, которые крепятся к генератору. Неисправность может заключаться в том, что одно из креплений ослабло и нет необходимого электрического контакта. Также необходимо внимательно осмотреть клеммы аккумуляторной батареи.


Фото сломанного реле-регулятора генератора авто

Окисленные клеммы аккумулятора тоже часто являются причиной плохого заряда аккумуляторной батареи. На этом все предварительные диагностические действия, которые не требуют специального инструмента, закончены.

Плохой контакт на клеммах аккумулятора

Проверьте состояние выводов АКБ и контактных проводов батареи. Нередки случаи, когда в этих местах происходит окисление и соприкосновение значительно ослабевает. Когда загорается лампа и зарядка есть, именно это может стать причиной.

В таком случае генератор работает нормально, напряжение поступает к АКБ, но ослабевает из-за недостаточного контакта. Следствием этого и загорается сигнальная лампа на приборной панели. Как правило, индикация горит тускло.

Для устранения проблемы нужно зачистить клеммы и контактные выводы. Дополнительно обработайте эти элементы водоотталкивающим средством.

Диагностика инструментальная

Для дальнейшей диагностики нам потребуется вольтметр. Необходимо проверить напряжение на клеммах аккумулятора при выключенном двигателе. Показания исправной и заряженной батареи должны быть в диапазоне между 12,2-12,5 вольт. Если показатели ниже, чем 12,2 вольта, то необходимо зарядить аккумуляторную батарею специальным зарядным устройством, а если батарея не заряжается или быстро теряет заряд, то ее необходимо заменить на новую.

Проверку напряжения генератора выполняют на заведенном двигателе, при полностью заряженной аккумуляторной батарее. В режиме холостого хода двигателя, при выключенных потребителях напряжение на клеммах аккумулятора должно быть в пределах от 13,0 до 14,0 вольт. При увеличении оборотов двигателя до 3000 обортов в минуту напряжение должно увеличится. Верхний предел напряжения, как правило, составляет 14,5 вольт.

Также необходимо выполнить повторную проверку при включенных электрических потребителях (включенном ближнем свете фар, аудиосистеме, вентиляторе отопителя). Показания вольтметра при такой проверке будут ниже, но при 3000 оборотах в минуту не должны быть меньше 13 вольт. Если показания вольтметра не укладываются в эти параметры или напряжение отсутствует вообще, то неисправен генератор.

Необходимость регулятора напряжения

В каждом генераторе имеется две обязательные обмотки: на статоре и на роторе. Обмоткой возбуждения служит роторная, ведь именно от движущегося магнитного поля генерируется электроэнергия. Для образования магнитного поля потребуется на роторные витки подать напряжение.

Установленный регулятор напряжения в цепи питания обмотки возбуждения выполняет свою миссию, хотя на первый взгляд может показаться, что он нужнее для стационарной части. Однако от величины магнитного поля зависит напряжение на выходе. В такой ситуации можно стабилизировать питание в цепи роторной обмотки и этим избавиться от возможных выходных колебаний.

Неисправности генератора

Мы начали наш рассказ с того, что загоревшаяся на панели приборов лампа неисправности, которая выглядит как маленький красный аккумулятор заставила нас остановить автомобиль и выполнить диагностику неисправности. Мы определили кода можно продолжить движение своим ходом и когда этого делать нельзя. Теперь мы определили, что неисправен именно генератор. Рассмотрим возможные варианты неисправности этого агрегата. Вот полный перечень того, что может выйти из строя в генераторе:

  • износ щеток
  • неисправность реле регулятора
  • неисправность выпрямителя (диодного моста)
  • износ коллектора ротора
  • обрыв обмоток статора или ротора

Большую часть этих неисправностей можно устранить заменой неисправных деталей на новые. Обязательно при проведении ремонта нужно обратить внимание на состояние подшипников генератора. Дивгностику генератора лучше проводить на специальном стенде под нагрузкой.

Устранение неполадок

Почему горит лампочка аккумулятора мы разобрались. А когда выявлены причины, следует приступать к их устранению:

  • зарядка батареи поможет восстановить ее работоспособность при ее ослаблении вследствие долгой работы электроприборов с заглушенным двигателем;
  • внутренние повреждения аккумуляторной батареи сможет устранить только специалист;
  • ослабление ремня или его разрыв устраняется регулировкой его натяжения или же полной заменой;
  • окисленные клеммы следует зачистить мелкозернистой наждачной бумагой;
  • щетки и провода генератора подлежат замене;
  • обрыв обмотки генератора, износ ротора и прочие серьезные дефекты, как правило, предшествуют замене агрегата по рекомендации специалиста.


Очистка клемм аккумулятора

Прислушивайтесь к своему автомобилю во время езды и присматривайтесь к показаниям приборной панели. Эти простые действия способствуют выявлению проблем в работе автомобиля на ранних стадиях, что в дальнейшем поможет избежать более серьезных последствий.

Личным опытом «столования» с горящей лампочкой зарядки аккумулятора вы можете делиться в комментариях под статьей.

Немного теории

На нашем сайте мы уже подробно описывали устройство автомобильного генератора. Скажем только, что электричество в нем вырабатывается за счет вращения коленчатого вала.

С возрастанием оборотов, величина напряжения тоже увеличивается, но оно должно находиться в указанных выше пределах, иначе на АКБ пойдет перезаряд, что грозит закипанием электролита и сульфатацией пластин.

Чтобы такого не происходило, в цепи возбуждения ротора установлено реле-регулятор, благодаря которому на АКБ поступает стабильное напряжение.

Сигнал от генератора на сигнальную лампу передается через предохранитель, который тоже находится в самом генераторе. Соответственно, лампочка горит до тех пор, пока генератор не начнет работать и передавать напряжение на АКБ.

Заряд с генератора проходит через:

  • Диод;
  • Регулятор;
  • Щетку генератора;
  • Контактные кольца;
  • Обмотку и проводку.

Таким образом, если хоть один из этих элементов работает некорректно или выходит из строя, показаниям лампочки можно не доверять, хотя зарядка может подаваться на АКБ.

Про лампочку аккумулятора

Лампочку аккумулятора правильнее называть индикатором работы генератора. При его загорании после половины оборота ключа зажигания, можно сделать вывод, что всё в порядке. Однако если лампочка загорается в ходе движения машины, явно генератор не работает, а бортовая сеть питается от АКБ. Если такое происходит, то это повод заехать в ближайший автосервис.

Таким образом, индикатор должен загораться, как только водитель поворачивает ключ в замке зажигания на пол-оборота и тухнуть, как только запускается двигатель.

Но бывает и так, что лампочка не горит при включённом зажигании и отключённом двигателе. Из-за чего такое происходит, узнайте ниже.

Диодный мост

Диодный мост служит для преобразования переменного напряжения в постоянное. При пробое хотя бы одного из диодов устройство перестает справляться со своими задачами, из-за чего в бортовую цепь машины начинает поступать напряжение, не соответствующее ее параметрам. Именно поэтому выпрямляющий мост обязательно необходимо проверить в том случае, когда горит лампочка зарядки аккумулятора, но зарядка есть (ВАЗ 2107, 2106).

Определить исправность диодов также можно при помощи мультиметра в соответствующем режиме. Включаем тестер и подсоединяем красный щуп к плюсовому выводу моста, а черный – к одному из контактов с маркировкой «АС». Пороговое (пропускное) напряжение для кремниевых диодов составляет от 400 до 1000 мВ. Если прибор покажет вам значение, которое не вписывается в указанные рамки, мост необходимо заменить. Отремонтировать его невозможно.


Смотреть галерею

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
