Какие подшипники в генераторе приора

Какие подшипники в генераторе приора?

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле в салоне автомобиля, расположенном под панелью приборов справой стороны (за вещевым ящиком).

Сколько стоит подшипник генератора на ваз 2112?

Подшипник генератора ВАЗ 2110-2112 180302 (24940230) — опора со стороны выпрямителя («КАТЭК» с/о) СПЗ. Артикул — 180302. Каталожный номер — 24940230. Цена: 70 руб.

  1. Как работает сцепление в автомобиле
  2. Как проверить выжимной подшипник
  3. Как снять выжимной подшипник на маз
  4. Что означают цифры на подшипниках
  5. Быстрый ответ: Что лучше MI TV Stick или MI Box S?
  6. Какие подшипники стоят в генераторе ваз 2109?
  7. Почему увеличивается расход бензина
  8. Что дает ТВ приставка Xiaomi?
  9. Что входит в сцепление

Какие подшипники стоят на генераторе Шевроле Круз?

  • Кольцо стопорное подшипника303.
  • Подшипник МКПП1571.
  • Подшипник амортизатора374.
  • Подшипник выжимной3267.
  • Подшипник качения2141.
  • Подшипник привода849.
  • Подшипник редуктора334.
  • Подшипник скольжения1316.

Какие подшипники стоят на генераторе Бош?

Подшипники в них варьируются в зависимости от характеристик самого генератора. Так например, в распространённом генераторе Bosch 14V 53-98A 8200 43 81 48 0124 415 038 (установлен на многие иномарки эконом класса) применяются подшипники 6003-2RS (задний) и 6303-2RS (передний).

Здравствуйте, меня зовут Евгений Соколов. С детства увлекаюсь машинами, особенно как они работают И техническое образование получил соответствующее. В своем блоге я пишу обзоры моделей, технические характеристики и опыт эксплуатации различной промышленной и сельскохозяйственной спецтехники.

  • Транспортная
  • Сельскохозяйственная
  • Промышленная
  • Прочие

ВНИМАНИЮ ПРАВООБЛАДАТЕЛЕЙ! Все материалы размещены на сайте строго в информационных и учебных целях! Если вы считаете, что размещение какого-либо материала нарушает ваши авторские права — обязательно свяжитесь с нами через форму контактов и ваш материал будет удалён!

FAQ Замена подшипников Генератора BOSСH 115А

Приятного времени суток, бояре и боярыни!
Попытаюсь претендовать на роль добротного FAQ по переборке Генератора Бошевского. Если где то чего-то не хватает прошу дополнить или поправить.
Снятие генератора будет производиться без снятия дополнительных узлов и агрегатов.
Приора с кондиционером PANASONIK
Итак, все началось с появления гула на оборотах 2000-2400. С помощью стетоскопа было установлено что звук идет от подшипников генератора.
Приступаем к демонтажу.
Перед демонтажем и работами с электрооборудованием автомобиля необходимо отключить клемму «-» с АКБ.
1. Ослабляем ролик натяжения ремня привода вспомогательных агрегатов (Ремень генератора)

2. Демонтируем защиту картера, частично снимаем пыльник двигателя.
У меня дополнительной защиты двигателя не установлено, только штатная «фольга», она же брызговик или пыльник двигателя. Откручиваю ее от крепления бампера и по два боковых самореза с каждой стороны.
Инструмент: Торцевая головка на 10, боковые саморезы под TORX.

3. Отсоединяем колодку, откручиваем гайку на 10 выводной шпильки генератора, аккуратно отводим провода в стронону.

4. Откручиваем болты крепления генератора.
Откручиваем нижний болт крепления генератора. Головка торцевая на 17, ключ на 13.

Аналогично откручиваем верхний болт крепления. Фото нет.

5. Аккуратно вынув генератор из посадочного места, проворачиваем его вокруг оси, так, чтобы проушины нижнего болта оказались снизу. Отодвинув шланг кондиционера с небольшим усилием протягиваем его ближе к центру радиатора и вынимаем в положении чтобы крышка РН была снизу, шкив соответственно сверху.

6. Приступаем к разборке непосредственно генератора.
Поддевая плоской отверткой снимаем защитную крышку . Будьте осторожны защелки очень хрупкие.

7. Открутив 4 винта крестовой (фигурной «+») отверткой снимаем Регулятор напряжения (РН)

8. Откручиваем 4 стяжных болта задней крышки генератора
Крестовая отвертка либо торцевая головка на 8мм. Если с диодным мостом никаких операций производится не будет не трогаем его. оставляем закрепленным на задней крышке. После снятия крышки, не потерять защитную шайбу и посадочную втулку подшипника.

9. Зажав шкив в тисках откручиваем гайку торцевой головкой на 24.
Во многих изданиях пишут что можно открутить вставив во внутрь торцевой головки шестигранник, на личном опыте испытал — неудобно. Мало того и отверстие в генераторе под TORX. В тисках проще, быстрее, безопаснее

10. Вынимаем ротор из передней крышки легкими постукиваниями, откручиваем 4 винта прижимной пластины переднего подшипника.
Выбиваем из гнезда с помощью оправки или инструментальной головки подходящего диаметра.

11. Задний подшипник с помощью двухзахватного съемника спрессовываем с вала ротора.
При выполнении этой операции винт съемника следует упирать точно в центр вала, чтобы не повредить пластмассовый изолятор контактных колец ротора. Для установки захватов съемника на пластмассовой втулке ротора выполнены две фаски.

Вот такие подшипник устанавливаются с завода на генератор BOSCH/ Если приглядеться можно увидеть надпись Индия.

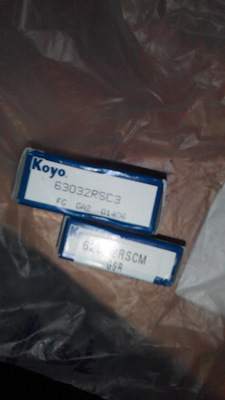

На замену им выбрал подшипник фирмы KOYO.
Koyo является маркой подшипников, функционирующей в рамках JTEKT Corporation. Компания JTEKT проектирует и производит необычайно широкий спектр изделий, начиная от подшипников самых крупных размеров, внешние диаметры которых достигают семи метров, и заканчивая самыми маленькими подшипниками с внутренним диаметром на уровне миллиметра.Используя самое лучшее, что есть в самых современных материалах и производственных технологиях, JTEKT Corporation создала гибридные керамические подшипники, а также широкий ассортимент подшипников, применяемых в крайне тяжелых условиях окружающей среды, и все это для того, чтобы соответствовать все более высоким и сложным требованиям современной промышленности. JTEKT Corporation – это выдающаяся организация, технологический лидер глобального сектора производства подшипников.

12. Устанавливаем подшипники.
Передний с помощью старого подшипника или подходящей по размеру торцевой головкой. Задний с помощью удлиненной торцевой головки, до полной посадки на место. перед установкой проверяем подшипники на наличие и количество смазки.

13. Производим сборку в обратном порядке.
Перед сборкой мелкой наждачной бумагой зачищаем контактные кольца.
Наслаждаемся тишиной работы генератора
14. Хвалим себя. Вы великолепны)
По результату стало тише. Параллельно зачистил клеммы и саму гайку выводной шпильки.

П.С. Благодарность всем кто осилил многобукв и многофото. Если у Вас все же остались вопросы милости прошу в комментарии. Всем ому статья оказалась полезна прошу ставить лайк и делиться ей.

С Уважением, LadaRacing. Ну и немного из превью)

Комплект подшипников генератора ВАЗ 2110-2112, 2170, 2190 PW-P0203K Zommer 180303

ПроизводительZommer
Оригинальный номер180303
Артикул180303

Магазин запчастей 2112-2110 SHOP предлагает вам купить автозапчасть Комплект подшипников генератора ВАЗ 2110-2112, 2170, 2190 PW-P0203K 180303 в наличии в Белгороде.

Комплект подшипников генератора ВАЗ 2110-2112, 2170, 2190 PW-P0203K относится к категории Подшипники, потому что в нашем интернет-магазине запчастей категория Подшипники содержит множество сопутствующих запчастей к товару Комплект подшипников генератора ВАЗ 2110-2112, 2170, 2190 PW-P0203K.

Также в нашем автомагазине вы можете найти аналоги запчасти Комплект подшипников генератора ВАЗ 2110-2112, 2170, 2190 PW-P0203K в наличии с оригинальным номером 180303.

Отзывы о Комплект подшипников генератора ВАЗ 2110-2112, 2170, 2190 PW-P0203K 180303 вы можете найти на нашем сайте интернет магазина 2112-2110 SHOP в Белгороде.

Применимость запчасти:
180303 Комплект подшипников генератора ВАЗ 2110-2112, 2170, 2190 PW-P0203K применяется на следующих автомобилях:
2112
2110

Производитель запчастей Zommer изготовил Комплект подшипников генератора ВАЗ 2110-2112, 2170, 2190 PW-P0203K в соответствии со всеми требованиями.

Автозапчасть Комплект подшипников генератора ВАЗ 2110-2112, 2170, 2190 PW-P0203K с оригинальным номером 180303 является примером высокого качества, несмотря на то, что производитель Zommer установил для нее свой внутренний артикул 180303.

Купив запчасть Комплект подшипников генератора ВАЗ 2110-2112, 2170, 2190 PW-P0203K 180303 в Белгороде, от производителя Zommer, вы можете быть уверены, что ваш 2112-2110 прослужит вам долго.

Лайфхак: снятие генератора на автомобиле Лада Приора

Без электричества ничего не будет работать. Вот и на машине напряжение в бортовой сети поддерживается генератором. Нужно понимать сколько ампер вам нужно в бортовой сети.

Все зависит от количества навесного оборудования, кондиционера, обогрева и т.д. В зависимости от комплектации подбирается и генератор. Читайте статью до конца и мы раскроем эту тему. Снятие и замена генератора на автомобиле Лада Приора зависит от навесного оборудования, если в машине нет кондиционера, то снять узел можно за 6 шагов. Если кондиционер стоит то за 9 шагов, о них расскажем в статье. Эта деталь на Приоре бывает 3 видов. Цена на них тоже разная.

  1. Штатный генератор на Приоре — артикул и цена, где стоит
  2. Генератор на Приору производства БАТЭ цена от 4120 рублей
  3. Генератор на Ладу Приору с кондиционером производства Прамо цена от 4200 р
  4. Устройство производства LKD — цена от 4400 р
  5. Производитель АТЭ-1 cтоимость от 4000 р
  6. Принцип работы, из чего состоит и основные неисправности
  7. Из чего состоит:
  8. Принцип работы
  9. Основные неисправности
  10. Снятие и установка генератора
  11. Как снять генератор на Приоре с кондиционером:
  12. Без кондиционера
  13. Подшипники генератора автомобиля Лада Приора: диагностика, признаки неисправности и замена
  14. Диагностику неисправности производят следующими действиями:
  15. Какой подшипник нужен
  16. Замена подшипника
  17. Ремень генератора — артикул цена, как натянуть
  18. Как натянуть ремень генератора
  19. Причины замены ремня на Приоре и как его поменять
  20. Замена на обычной комплектации
  21. Замена приводного ремня на машине с кондиционером

Штатный генератор на Приоре — артикул и цена, где стоит

Место монтажа может отличаться у разных марок и моделей автомобилей. Его следует искать в подкапотном пространстве, около резиновой подушки, на которой крепится двигатель.
90А артикул 3282.3771, является источником энергии в системе электронного оборудования автомобилей 2170-72 Приора.

Генератор на Приору производства БАТЭ цена от 4120 рублей

  • Вес 5.5 кг
  • ДхВхШ 200х170х200 мм
  • Выпрямленный ток 90 А
  • Мощность 0.98 кВт
  • Напряжение 14 В 100 А

Имеет артикул 5132.3771, является источником энергии в системе электронного оборудования автомобилей 2170-72 Приора.

Генератор на Ладу Приору с кондиционером производства Прамо цена от 4200 р

  • Максимальный выпрямительный ток 100 А
  • Масса 5.3 кг
  • Напряжение 14 В
  • Мощность 233 Вт/кг
  • Внутреннее охлаждение
  • Диаметр статора 125 мм
  • 115 А

Имеет артикул 9402.3701-14, является источником энергии в системе электронного оборудования автомобилей 2170-72 Приора.

Артикул — 2170-3701010-10 имеет генератор КЗАТЭ на автомобиль Лада Приора, его цена от 5300 рублей, а Bosch — 2170 3701010 13

Устройство производства LKD — цена от 4400 р

  • Максимальный выпрямительный ток 115 А
  • Масса 5.2 кг
  • Номинальное напряжение 14 В
  • Мощность 1610 Вт
  • Диаметр статора 125 мм
  • Длина 188 мм
  • 115 А

Имеет артикул 9402-14, является источником энергии в системе электронного оборудования автомобилей 2170-72 Приора.

120 А
Имеет артикул 9402-3701-14P, является источником энергии в системе электронного оборудования автомобилей 2170-72 Приора.

  1. Максимальный выпрямительный ток 120 А
  2. Масса 6 кг
  3. Номинальное напряжение 14 В

Производитель АТЭ-1 cтоимость от 4000 р

Натяжной ролик генератора на 2170 служит для натяжения ремня. Один из важных советов для новичков: если выкручиваете любой болт, когда меняете деталь — смажьте его графитной смазкой, это сильно облегчит ремонт в дальнейшем.

Принцип работы, из чего состоит и основные неисправности

Генератор превращает механическую энергию, поступающую от двигателя в электрическую. Принцип работы и его конструкция для всех автомобилей одинаковы. Отличие заключается только в качестве, габаритах и расположении присоединительных узлов.

Из чего состоит:

  1. Шкив — передает механическую энергию через ремень от двигателя к генератору.
  2. Корпус — представлен в виде двух крышек. На них крепится стартер, и размещаются опоры ротора. На задней крышке размещены наружные выводы для подключения к электрооборудованию, регулятор напряжения, выпрямитель и щеточный узел.
  3. Статор — вырабатывает мощность. Набран из стальных листов, имеет форму трубы. В пазах статора установлена трехфазная обмотка.
  4. Ротор — подвижная часть агрегата. При запуске двигателя ротор начинает вращаться, при этом от аккумуляторной батареи на его возбуждающую обмотку подается напряжение. Стальной сердечник становится электромагнитным, при вращении создавая переменное магнитное поле.
  5. Регулятор напряжения — поддерживает стабильность напряжения в бортовой сети при изменениях температуры окружающей среды и частоты вращения ротора.
  6. Сборка с выпрямительными диодами
  7. Крышка диодного модуля
  8. Щеточный узел — съемная конструкция, где установлены щетки, взаимодействующие с кольцами ротора.

Принцип работы

При повороте включении зажигания, ток от аккумулятора попадает на обмотку возбуждения через щеточный узел, где появляется магнитное поле. При вращении коленчатого вала во вращение переходит ротор. Магнитное поле проходит через обмотку статора и на выходе образовывается переменное напряжение. Достигнув определенной частоты вращения, обмотка возбуждения начинает питаться непосредственно от генератора.

Переменное напряжение изменяется на постоянное благодаря выпрямительному блоку. Теперь генератор обеспечивает зарядку аккумулятора и питает потребителей. При изменении частоты вращения к работе подключается регулятор напряжения.

Основные неисправности

Почему генератор не дает зарядку автомобилю Лада Приора? Причин может быть несколько:

  • повреждается диодный мост;
  • замыкаются витки обмотки статора;
  • изнашиваются токосъемные кольца;
  • повреждается или изнашивается шкив;
  • повреждаются провода зарядной цепи;
  • разрушается или изнашивается подшипник;
  • повреждается регулятор напряжения;
  • изнашиваются токосъемные щетки.

Во всех перечисленных случаях потребуется ремонт генератора Лада Приора.

Снятие и установка генератора

Для владельца транспортного средства завода АвтоВаз, в комплектации которой предусмотрен кондиционер, вопрос как снять генератор с автомобиля Лада Приора будет более сложным.

Плотный монтаж компонентов и узлов под капотом затруднит процедуру. Установка нового агрегата производится в обратном порядке от процедуры снятия. После замены не забудьте натянуть ремень ГРМ.

Как снять генератор на Приоре с кондиционером:

  1. Снимаем защиту на двигателе.
  2. Ослабляем натяжение ролика приводного ремня.
  3. Верхний болт крепления легко можно открутить ключом с головкой на 13.
  4. Откручиваются болты , на которых держится компрессора кондиционера.
  5. Выполняется замена ремня генератора Лада Приора, идущего на компрессор.
  6. Деталь следует слегка отвести в сторону аккумулятора. Так вы получите доступ к болту, фиксирующему компрессор кондиционера.
  7. После выкручивания последнего крепежа, компрессор вывешивается. Фиксировать его не нужно.
  8. Теперь выкручиваются болты крепления детали.
  9. Отсоединяются клемы и производится замена ремня генератора автомобиля Лада Приора с кондиционером.

Без кондиционера

  1. Отключаем клеммы от разъемов генератора.
  2. Снимаем ремень привода. Для этого необходимо ослабить его натяжение.
  3. Откручиваем болты кронштейна генератора. Верхний, а затем нижний. Нижний болт откручивается из-под автомобиля.
  4. Выворачиваем регулировочный болт.
  5. Снимаем нижнюю планку.
  6. Снимаем деталь.

Подшипники генератора автомобиля Лада Приора: диагностика, признаки неисправности и замена

Следующие обстоятельства сигнализируют о необходимости замены подшипника:

Сбои работы электрооборудования;

Посторонние шумы, посвистывание и гул при запуске;

Медленная или недостаточная зарядка аккумулятора;

Отчетливое биение при неравномерном вращении вала;

Диагностику неисправности производят следующими действиями:

  • Снимаем ремень.
  • Запускаем двигатель и внимательно слушаем. Если посторонний звук пропал, значит, гудел шарикоподшипник.
  • Двигаем шкив. Если есть люфт — необходима замена подшипника.

Какой подшипник нужен

В зависимости от года выпуска автомобиля, генератор бывает старого и нового образца. Отличаются они диаметром вала: у нового — 17 мм, а у старого 15 мм.

  1. Для 17 мм вала подходит подшипник No303.
  2. Для 15 мм вала подходит подшипник No 302.
  3. Задний подшипник у них одинаковый No202.

Замена подшипника

Для работы вам понадобятся: крестовая и плоская отвертки, ключи на 8 и 10, торцевые ключи 8 и 24, молоток. Для начала понадобится снятие генератора автомобиля Лада Приора, а далее соблюдая последовательность:

  • Снимаем регулятор напряжения.
  • Снимите крышку генератора и выньте из него статор.
  • Используя накидной ключ открутите гайку, удерживающую вал от проворачиваний.
  • Снимаем шкив с пружинной шайбой вала ротора генератора.
  • Выпрессуйте из подшипника вал ротора.
  • Выверните 4 винта, удерживающие упорную шайбу подшипника.
  • Используя торцевой ключ 24 и молоток впрессовываем подшипник.

Сборка производития в обратном порядке, начиная с запрессовки нового подшипника в крышку генератора.

Ремень генератора — артикул цена, как натянуть

В магазинах вы можете найти 2 типа ремня для автомобиля Лада Приора 6рк1115 и 6рк1125. Чтобы не ошибиться выбором осмотрите старый ремень, возможно там сохранился размер. Если размера нет — берите 2 ремня, с учетом возможности вернуть один из них.

  • 6рк1115 — ориентировочная цена 242 р;
  • 6рк1125 — ориентировочная цена 345 р;

Как натянуть ремень генератора

При проверке, натянут ли ремень на автомобиле Приора, учтите, что метки нанесены на шкивы распредвалов. Проверните коленвал до совпадения отметок шкивов распредвалов с вырезами на обратной стороне привода.

При нормальном натяжении ГРМ, выступ внутренней втулки ролика натяжилителя должен совпадать с проемом наружной обоймы. Если ремень в нормальном состоянии, и метки не совпадают на 1/2 от ширины вылета, следует отрегулировать натяжение.

  1. Ослабьте болт, удерживающий натяжной ролик.
  2. Добейтесь точного совпадения выреза ролика с выступом с обратной стороны втулки ролика.
  3. Ключом 15 затяните болт крепления ролика натяжилителя.
  4. Проще говоря, для натяжения ремня, ролик генератора нужно провернуть в обратную сторону часовой стрелки.

Причины замены ремня на Приоре и как его поменять

Поликлиновый ремень генератора Лада Приора 2170 с кондиционером имеет размер 742 мм, без кондиционера с гур — 1125 мм. Его каждый раз необходимо заменять после 60000 км пробега автомашины, или через два года после его установки. При износе ремня ГРМ может произойти встреча клапанов с поршнями, что приведет к ремонту двигателя. Неплановая замена ремня генератора автомобиля Лада Приора 16 клапанов с кондиционером может потребоваться в следующих случаях:

  • расслоение или трещины резиновой поверхности;
  • складки и трещины внутренней поверхности зубцов;
  • расслоение торцевой поверхности;
  • следы технических жидкостей на поверхности ремня;
  • длительная работа перетянутого ремня.

Подшипник генератора приора номер

Имеется гена 21120-3701010-05, раздается шелест на холодную. Именно шелест. Это ремень или подшипники? Шелест-стрекот такой. Как прогреется почти уходит. Какие подшипники в этом гене? Чтоб сразу купить в магазе подшипников а не на сервисе!

Comments 24

Всё разрешилось — один подшипник был подгоревший, сухой и клинил, второй чуть с маслицем но люфтил. Поменял подшипники на FBJ. Кольца токосъёмные тож поменял, стёртые были. Хотел поставить трехуровневый регулятор, но попался не рабочий, знач не судьба. Родная таблетка выдаёт 13.4-13.6 с включенным ближним, конечно с кондишоном подсядет ещё но и таблетка проверенная, рабочая

натяжной, скинь ремень

По коду, производитель БАТЭ 21120-3701010-05 на 90А (Беларусь) передний подшипник 302

Вот хорошие подшипники на гену

Тут ещё такая фигня: менял я периодически натяжной, проблема не уходила, за 165000 еду уже на третьей помпе, втором гене и втором комплекте грм, но проблема не разу не уходила, у меня ощущение, что пока в ДВС чё-то там не прогреется- шелест идёт, вполне возможно, что это шелест ремня гены или ремня грм. Хотя конечно если на сервисе взять их подшипники, при этом после пуска всё то-же самое, то получается работа не выполнена, если вы свои привезёте- они вправе сказать, что вы их с китая везли, а тут и отмазов-то нет.

Скинь ремень и поймёшь причину, скорее всего подшипник.
Может и помпа шелестеть ( на ваших мотор ах непомнб)

а подшипники в генах: задний 202 всегда, а передний 302(старого образца, вал на 15) или 303(нового образца, вал на 17)

а перед это где шкив?

да, перед где шкив, а зад-где щетки ходят.

а перед это где шкив?

есть метод определения без снятия шкива и замера, но оговорюсь, лично мой и если точно уверен, что генератор никто не ремонтировал до этого: если РР стоит старого образца, без проводков-то гена старого образца и подшипник передний 302. Если РР нового образца, с двумя дополнительными проводами-то передний подшипник 303.

О, завтра буду смотреть!

есть метод определения без снятия шкива и замера, но оговорюсь, лично мой и если точно уверен, что генератор никто не ремонтировал до этого: если РР стоит старого образца, без проводков-то гена старого образца и подшипник передний 302. Если РР нового образца, с двумя дополнительными проводами-то передний подшипник 303.

Ваш метод неверен.
От типа РН ничего не зависит.
А зависит от производителя.
Задние крышки генератора одинаковые, посадочное место под РН и диодный мост тоже.
На одних и тех же генераторах может стоять как одно реле, так и другое.

Метод 100%. Производитель завод. Хлам типа китая, украины и т.п. в принципе не рассматриваю.

Ваш метод неверен.
От типа РН ничего не зависит.
А зависит от производителя.
Задние крышки генератора одинаковые, посадочное место под РН и диодный мост тоже.
На одних и тех же генераторах может стоять как одно реле, так и другое.

На генераторах н/о стоит и рр н/о и усилине передняя крышка, соответственно подшипник 303. Метод 100%, если никто не лазил в гену, про это я писал уже.

В таком случае вами обозначенные генераторы «нового образца» я встречал только на одной Самаре и одной Шеви-Ниве.
(Зато часто ставлю эти ДМ и РН сам. Взамен обычных)

А остальные машины, в том числе и купленные в магазине и нетронутые до сих пор ремонтом генератора, мне попадались с генераторами обоих типоразмеров гайки крепления шкива, диаметра вала ротора и пр.
Но.с обычным РН и девятидиодным мостом.
Что то ваша 100%-ная теория не работает.

К слову…
В неделю я ремонтируюв среднем от двух до десяти генераторов.
Иногда 3-4 в сутки…
Про Китай молчу-это понятно. Жесть полная.

я незнай какие у вас там генераторы, откуда их берут и кто ставит. у меня в парке 126 авто, все с завода. это я не считаю левых(тех, которые приезжают с улицы на ремонт, так называемые «шабашки») можете спросить автоваз за эти гены-тоже самое скажут что и я. Ну и сам лично я в этом убедился ремонтируя авто 100% подтверждается письмо автоваза про гены.
Другое дело что гены н/о и с/о не привязаны по годам-это да(н/о может стоять на авто 2004г.в., а на авто 2007г.в. к примеру стоит с завода с/о и т.п.)
П.С: здесь только про заводские гены, не про болгарию, китай, подвальный кзате-коих больше половины в магазинах нашего города.(знакомый покупал кзате, через полгода полетел, при разборке обнаружилось, что от заводского гены там только маркировка и гравировка кзате-и то как то криво)
п.С: у нас гены н/о и с/о примерно 50/50 стоят на авто.

а подшипники в генах: задний 202 всегда, а передний 302(старого образца, вал на 15) или 303(нового образца, вал на 17)

Если гайка крепления шкива
S24 — то подшипник 6303
Если гайка меньше, S21 — то 6302

Не забываем про натежной ролик, стоит заехать в сервис и послушать стетоскопом дать сто рублей и будкшь уже точно знать что менять

звук идёт как из зазора между дальней от шкива крышкой гены — там щели такие технологические оттуда

Как ты думаешь зачем мотаристу на сервисе стетоскоп? Музыку слушать ? Наверно у тебя просто музыкальный слух)

звук идёт как из зазора между дальней от шкива крышкой гены — там щели такие технологические оттуда

Ты так не определишь точное место расположения шума

звук идёт как из зазора между дальней от шкива крышкой гены — там щели такие технологические оттуда

Даже преблезительно сложно, может шкив гдето пластик трет

Могут щетки не приятно шелестеть, стетоскопом слушай, при снятом ремне, подергай за шкив гены.

вот шелест прям, стрекот подшипники гудят или шариками перещёлкивают!

99% на то, что это из-за подшипников.

Снимаем генератор с машины. Для этого достаточно открутить болт нижнего уха и регулировочный болт верхнего уха. Несём на верстак.

Первичный осмотр не показал сильно разбитых подшипников, но маленький люфт всё же присутствовал. Заранее владельцем приоры был куплен комплект из двух подшипников генератора.

Снимаем шкив и задний пластмассовый кожух. Для снятия шкива используем родной ремень генератора на удавку. Так проще открутить и закрутить гайку крепления шкива.

Осматриваем визуально(пока) все элементы на предмет прогара, перетёртостей и копоти. Мне не понравился проводок от конденсатора. Изоляция на нём сплавилась. Или перетёрлась. При сборке я его заизолировал изолентой.

Щёточный узел с регулятором напряжения новый. К нему вопросов нет. А, вот медные токосъёмники не ахти. Прозвонка, регулятора напряжения и диодного моста, аномалий не выявила. Всё в рабочем состоянии.

Теперь дело за подшипниками. Кстати замене подлежит и пластмассовая опорная втулка заднего подшипника ротора, которая располагается в задней крышке.

Разбираем генератор полностью. Вынимаем обмотку и половиним крышки.

Сами подшипники с ротора лучше снимать нормальными съёмниками.

Правда у меня вышел казус, который доставил мне немало хлопот. Не по причине моей криворукости, а по причине моей кривоглазости. Отечественный производитель изготовил вал ротора из настолько сырого металла, что при процессе выпрессовки переднего подшипника, я не увидел что под действием штока съёмника, вал ротора — просто развальцовывается… как пластилин.

А там резьбовая часть на которую сажается шкив и затягивается гайка. Резьба М14, шаг резьбы 1. Ругался я на себя долго…

Ну да ладно. Вторая беда в том, что из набора новых подшипников — задний подошёл, а передний оказался больше, чем старый.

Звонок владельцу и к вечеру у меня нужный подшипник. Съездил в специализированный магазин и на счастье там оказалась в наличии нужная мне плашка.

Напрессовываем новые подшипники.

Осталось отремонтировать развальцованный вал с резьбой. Обточил по окружности. И нарезал новую резьбу.

После чего шкив встал как там и был. Затянул гайку.

Остаётся посатвить генератор на место. Проверить напряжение на АКБ, завести и проверить напряжение на АКБ уже с работающим генератором. В нашем случае зарядка есть, всё работает тихо и ровно.

А теперь, в плане лирического отступления. Так-как владелец Приоры знакомый моего знакомого, то разговорились. Он говорит, что ему обслуживание этого генератора встало по цене как новый. Если учесть, что я с него взял за такую работу 1000 рублей, то удивляюсь. Новый-то в районе пяти стоит?! Оказывается он уже в каком-то сервисе поменял «таблетку» за 1800 рублей. 300 рублей таблетка и полторы тысячи за работу! Говорит при нём снимали генератор с машины и типа из-за этого так дорого по стоимости за работу.

Уважаемы владельцы Приор Таблетка на вашем генераторе меняется без съёма генератора с машины! На это дело у меня уходит 15 минут, а у вас 300 рублей денег )))

Так что, шлите подальше таких сервисменов, которые тупо разводят вас на бабло! Всем добра

Всем привет.
Имеется генератор 21700-3701010-10
На нем буду менять контактные кольца., и заодно думаю сменить подшипники.
Кто знает размеры подшипников?

Комментарии 15

тяжело будет найти контактные кольца, я в 10 магазинов заходил в половине сказали «а что это такое»
случайно на форуме нашел где они есть

купил в первом же магазине за 50р)

www.drive2.ru/l/288230376151838821/ вот сдесь ысе расписан какие подшипники и отличия генираторов

Когда менял щетки и мост после разбора увидел на передней крышке подш зачеканен. Еще пришлось ротор менять, т.к. Кольца съело, пришло в магаз купил новый и на нем уже был насажен подшибник. Собрал по новой и ни каких проблем.

Кольца сильно изношены на вид.
Если уж ротор под замену, то проще нового гену взять
3400р у нас новый заводской

Износ был до внутренних проводников, у меня люксовый стоит на 115А, в магазине от 4500р. И то надо побегать поискать, а так около 5000р. По запчастям в районе 2500р., делал сам.

s01.geekpic.net/di-IMKDT9.png
У меня в магазине последний остался.
А ротор в соседнем 1900р стоит…
Если ротору кранты, проще новый гену взять

Цифровое обозначение разное, у меня такой же как у автора, цена на них разная

Дык я ж автор)
Номер списал со своего гены)
У нас точно такой же в продаже, закупка еще лето 2014г.

Чёт затупил))) на сайте вроде другой номер. Я менял в начале весны и Гугл выдавал стоимость в 5рэ(. И в магазине так же. Вот и пошел во все тяжкие. А так на пыр с гидрачом идет как раз тот вариант что ты предлагаешь за 3,4рэ. Но у меня почему-то стоит как раз такой как у тебя.

Какие подшипники стоят на генераторе приоры

Необходимы отвертки с плоским и крестообразным лезвием, ключи «на 8», «на 10», торцовые ключи «на 8», «на 24», молоток, тестер.

  • 1. Снимите генератор с лада приора (см. «Снятие и установка генератора»).
  • 2. Демонтируйте регулятор напряжения.

3. Отверните три гайки крепления выпрямительного блока и две гайки крепления дистанционных втулок клеммы «плюс» и клеммы возбуждения генератора.

4. . затем снимите втулки.

5. Отпаяйте шесть выводов статорной обмотки.

6. . и снимите выпрямительный блок с генератора лада приора.

Так выглядит снятый выпрямительный блок со стороны защитного кожуха.

.. — со стороны статора.

Конденсатор, который является несъемным.

7. Проверьте «отрицательные» диоды, подсоединив «положительный» (красный) щуп тестера к «минусовой» пластине (шине) выпрямительного блока, а «отрицательный» (черный) щуп поочередно к трем контактным выводам диодов в трех местах (через одно) крепления обмоток статора ваз 2172. Если диоды исправные, тестер покажет 580–620 Ом.

  • 8. Подсоедините «отрицательный» (черный) щуп тестера к «минусовой» пластине выпрямительного блока, а «положительный» (красный) щуп поочередно к тем же трем контактным выводам. Если диоды исправные, тестер покажет бесконечно большое сопротивление.
  • 9. Если тестер покажет низкое или близкое к нулю сопротивление, то диод «пробит», если показание тестера будет стремиться к бесконечно большому сопротивлению независимо от цвета подсоединенных щупов, то диод «в обрыве». И в том и в другом случае выпрямительный блок подлежит замене.
  • 10. Аналогичным образом проверьте «положительные» диоды, но только относительно «плюсовой» пластины выпрямительного блока или вывода «В+» генератора.

11. Тестером обмотки статора на отсутствие обрыва (схема со сплошными линиями) и на отсутствие замыкания на корпус стартера (схема с пунктирными линиями). При проведении измерений следите за тем, чтобы выводы обмоток не касались крышки генератора.

12. Промаркируйте взаимное расположение крышек генератора лада приора.

13. . выверните четыре стяжных болта.

14. . и, поддев отверткой, снимите крышку генератора ваз 2171 со стороны контактных колец.

15. Выньте статор из крышки.

16. Осмотрите статор. На его внутренней поверхности не должно быть следов задевания якоря о статор. Если есть износ, необходимо заменить подшипники или крышки генератора.

17. Установите накидной ключ на гайку и через его отверстие вставьте шестигранный ключ в отверстие вала. Отверните накидным ключом гайку, удерживая вал от проворачивания.

18. Снимите пружинную шайбу и шкив с вала ротора.

19. Извлеките вал ротора из подшипника. При необходимости навинтите на вал ротора гайку крепления шкива и через деревянную проставку легкими ударами молотка выпрессуйте вал ротора из подшипника.

  • 20. Осмотрите крышку со стороны привода (в сборе с подшипником генератора.
  • 21. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть потеки смазки, замените подшипник, а если обнаружены трещины в крышке, особенно в местах крепления генератора, необходимо заменить крышку генератора лада приора.

22. Для замены подшипника или крышки выверните четыре винта крепления упорной шайбы подшипника.

23. . и демонтируйте шайбу.

24. С помощью алюминиевой проставки легкими ударами молотка выпрессуйте подшипник из крышки генератора ваз 2171.

25. Запрессуйте новый подшипник в крышку, используя торцовую головку подходящего диаметра.

26. Осмотрите контактные кольца. Если на них есть задиры, риски, царапины, следы износа от щеток и другие дефекты, кольца необходимо прошлифовать. Если повреждения колец нельзя удалить шкуркой, проточите кольца на токарном станке, снимая минимальный слой металла, и затем прошлифуйте.

27. Проверьте тестером сопротивление обмотки ротора, подсоединив его к контактным кольцам. Если тестер будут показывать бесконечность, значит, в обмотке ротора обрыв и его необходимо заменить.

28. Отсутствие замыкания обмотки ротора на корпус, подсоединив выводы тестера к любому контактному кольцу и корпусу ротора. Тестер должен показывать бесконечность.

29. Легкость вращения подшипника со стороны контактных колец. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть потеки смазки, подшипник необходимо заменить.

30. Для этого съемником спрессуйте подшипник с вала ротора и напрессуйте новый с помощью подходящей оправки, прикладывая усилие к внутреннему кольцу подшипника.

  • 31. Осмотрите крышку генератора со стороны контактных колец. При обнаружении трещин крышку необходимо заменить.
  • Заменяйте все детали в специализированных мастерских или у официального дилера, поскольку стоимость запасных частей довольно высока, а замена деталей трудоемка, с применением профессионального инструмента. К тому же в этих случаях требуется квалифицированная диагностика. После проведения ремонта генератор необходимо протестировать на диагностическом стенде. Такой стенд имитирует реальную работу генератора с варьируемыми нагрузками, в то же время ведется непрерывный контроль за напряжением и током зарядки. На основании полученных результатов проверки исполнитель предоставляет гарантию как на запасные части, приобретенные и установленные им, так и на выполненные ремонтные и диагностические работы
  • 32. Соберите генератор ваз 2170 в порядке, обратном разборке, сориентировав крышки генератора и корпус статора по раннее сделанным меткам.

Всем привет.
Имеется генератор 21700-3701010-10
На нем буду менять контактные кольца., и заодно думаю сменить подшипники.
Кто знает размеры подшипников?

Комментарии 15

тяжело будет найти контактные кольца, я в 10 магазинов заходил в половине сказали «а что это такое»
случайно на форуме нашел где они есть

купил в первом же магазине за 50р)

www.drive2.ru/l/288230376151838821/ вот сдесь ысе расписан какие подшипники и отличия генираторов

Когда менял щетки и мост после разбора увидел на передней крышке подш зачеканен. Еще пришлось ротор менять, т.к. Кольца съело, пришло в магаз купил новый и на нем уже был насажен подшибник. Собрал по новой и ни каких проблем.

Кольца сильно изношены на вид.
Если уж ротор под замену, то проще нового гену взять
3400р у нас новый заводской

Износ был до внутренних проводников, у меня люксовый стоит на 115А, в магазине от 4500р. И то надо побегать поискать, а так около 5000р. По запчастям в районе 2500р., делал сам.

s01.geekpic.net/di-IMKDT9.png
У меня в магазине последний остался.
А ротор в соседнем 1900р стоит…
Если ротору кранты, проще новый гену взять

Цифровое обозначение разное, у меня такой же как у автора, цена на них разная

Дык я ж автор)
Номер списал со своего гены)
У нас точно такой же в продаже, закупка еще лето 2014г.

Чёт затупил))) на сайте вроде другой номер. Я менял в начале весны и Гугл выдавал стоимость в 5рэ(. И в магазине так же. Вот и пошел во все тяжкие. А так на пыр с гидрачом идет как раз тот вариант что ты предлагаешь за 3,4рэ. Но у меня почему-то стоит как раз такой как у тебя.

Подшипники Лада Приора (ВАЗ-2170, 2171, 2172, 21728)

В перечне номера указаны только со значимыми дополнительными обозначениями (например, А — усиленный, Ш — требования по шумности и др.), в случае если существуют другие модификации, менее подходящие, номера для ВАЗ указаны полностью.

Приора. Ремонт генератора.

99% на то, что это из-за подшипников.

Снимаем генератор с машины. Для этого достаточно открутить болт нижнего уха и регулировочный болт верхнего уха. Несём на верстак.

Первичный осмотр не показал сильно разбитых подшипников, но маленький люфт всё же присутствовал. Заранее владельцем приоры был куплен комплект из двух подшипников генератора.

Снимаем шкив и задний пластмассовый кожух. Для снятия шкива используем родной ремень генератора на удавку. Так проще открутить и закрутить гайку крепления шкива.

Осматриваем визуально(пока) все элементы на предмет прогара, перетёртостей и копоти. Мне не понравился проводок от конденсатора. Изоляция на нём сплавилась. Или перетёрлась. При сборке я его заизолировал изолентой.

Щёточный узел с регулятором напряжения новый. К нему вопросов нет. А, вот медные токосъёмники не ахти. Прозвонка, регулятора напряжения и диодного моста, аномалий не выявила. Всё в рабочем состоянии.

Теперь дело за подшипниками. Кстати замене подлежит и пластмассовая опорная втулка заднего подшипника ротора, которая располагается в задней крышке.

Разбираем генератор полностью. Вынимаем обмотку и половиним крышки.

Сами подшипники с ротора лучше снимать нормальными съёмниками.

Правда у меня вышел казус, который доставил мне немало хлопот. Не по причине моей криворукости, а по причине моей кривоглазости. Отечественный производитель изготовил вал ротора из настолько сырого металла, что при процессе выпрессовки переднего подшипника, я не увидел что под действием штока съёмника, вал ротора – просто развальцовывается… как пластилин.

А там резьбовая часть на которую сажается шкив и затягивается гайка. Резьба М14, шаг резьбы 1. Ругался я на себя долго…

Ну да ладно. Вторая беда в том, что из набора новых подшипников – задний подошёл, а передний оказался больше, чем старый.

Звонок владельцу и к вечеру у меня нужный подшипник. Съездил в специализированный магазин и на счастье там оказалась в наличии нужная мне плашка.

Напрессовываем новые подшипники.

Осталось отремонтировать развальцованный вал с резьбой. Обточил по окружности. И нарезал новую резьбу.

После чего шкив встал как там и был. Затянул гайку.

Остаётся посатвить генератор на место. Проверить напряжение на АКБ, завести и проверить напряжение на АКБ уже с работающим генератором. В нашем случае зарядка есть, всё работает тихо и ровно.

А теперь, в плане лирического отступления. Так-как владелец Приоры знакомый моего знакомого, то разговорились. Он говорит, что ему обслуживание этого генератора встало по цене как новый. Если учесть, что я с него взял за такую работу 1000 рублей, то удивляюсь. Новый-то в районе пяти стоит?! Оказывается он уже в каком-то сервисе поменял “таблетку” за 1800 рублей. 300 рублей таблетка и полторы тысячи за работу! Говорит при нём снимали генератор с машины и типа из-за этого так дорого по стоимости за работу.

Уважаемы владельцы Приор 🙂 Таблетка на вашем генераторе меняется без съёма генератора с машины! На это дело у меня уходит 15 минут, а у вас 300 рублей денег )))

Так что, шлите подальше таких сервисменов, которые тупо разводят вас на бабло! Всем добра 🙂

Подшипник генератора ВАЗ 2110

    64 9 62k
    162 2 185k

Калькулятор перевода силы тока в мощность

Перевести сколько ампер у квт онлайн. Калькулятор перевода силы тока ампер в мощность ватт

Подшипники генератора обеспечивают лёгкое вращение ротора вокруг собственной оси. Поскольку им приходится постоянно испытывать достаточно большую нагрузку, со временем они изнашиваются. Что, в свою очередь, сначала повлечет за собой гул, а затем и выход агрегата из строя. В таком случае их требуется заменить новыми. А потому у автомобилистов встаёт вопрос: «Какие подшипники на генераторе ВАЗ 2110?».

Какие подшипники стоят на генераторе ВАЗ 2110

На генераторе «десятки» стоят два подшипника – передний большего размера и задний меньшего. При этом чаще всего требует замены именно передний, так как он испытывает более существенные нагрузки. Но, со временем, приходится менять также и задний, хотя лучше если и менять, то уже сразу оба. Они могут продаваться в комплекте либо отдельно. Новые подшипники подбирают зависимо от его размеров.

Размеры подшипников для генератора

Подшипники генератора ВАЗ 2110 имеют разные размеры в зависимости от года выпуска автомобиля, а также от того, карбюраторный он или инжекторный. Отличаются они диаметром под посадочный вал.

Размеры оригинальных подшипников ВАЗ 2110
Год выпуска автоПодшипникАртикулКаталожный номерРазмеры, внутренний диаметр / внешний диаметр / ширина, мм
До 2001 г., карбюраторПередний180303630215×42×13
Задний80202620215×35×11
После 2001 г., инжекторПередний180302630317×47×14
Задний80203620317×40×12

У седанов первых лет (до 2001), которые чаще всего оснащены карбюратором, стоят генераторы старого образца. В таком генераторе передний подшипник имеет такие размеры — 15×42×13 мм, а задний — 15×35×11 мм. Первый имеет каталожный номер 6302 и артикул оригинала 180303, у второго номер – 6202 и заводской артикул 80202. Детали зарубежного производства будут иметь маркировку 6302-2RS и 6202-2RS соответственно.

Если машина инжекторная и выпущена после 2001 года, то эти параметры будут иными. Передний подшипник генератора ВАЗ 2110 (номер – 6303, артикул – 180302) имеет размеры – 17×47×14 мм. А задний подшипник с номером 6203 и артикулом 80203 – 17×40×12 мм. Зарубежные их аналоги маркируются: передний – 6303-2RS и задний – 6203-2RS.

Номера и размеры подшипников для “десяточного” генератора могут отличатся если вместо штатного был установлен другой агрегат. Когда стоит генератор производства Denso или БАТЭ, то в них, как и в КАТЭК нового образца всегда будут стоять 303 и 203 подшипники. Однако если установлен, например, Bosch 14V 53-98A 8200 43 81 48 0124 415 038, то ставятся подшипники 6303-2RS — передний, с размером 15×35×14 и 6003-2RS — задний (аналог отечественного 180103), размер которого 17×35×10. Эти же подшипники могут встретиться и в других импортных генераторах, которые ставят в основном на бюджетные иномарки. Впрочем, встречаются варианты, где задний подшипник стоит 6000-2RS, а передний – 6203-2RS либо также может стоять 62202-2RS сзади (размер 15х35х14) и 6302-2RS спереди.

Какие подшипники лучше ставить

На авто этой модели устанавливались с завода, как правило, генераторы бренда КАТЕК. К нему также могут подходить запчасти некоторых иных отечественных и зарубежных производителей. Брать оригинальные подшипники Самарского и Волжского заводов (VBF и VPZ), как и китайские, не рекомендуется из-за плохой смазки и малого ресурса работы. Хорошей по качеству считается продукция немецких брендов DAS LAGER Germany и FAG, французского – SNR, японских – NSK, NTN и Коуо, а также польского Craft.

Цена подшипников на генератор ВАЗ 2110

Цена подшипника генератора ВАЗ 2110 весьма невысока. Она начинается примерно от 100 рублей для заднего и от 150 рублей для переднего. Здесь многое зависит от производителя деталей. Самыми дешёвыми считаются запчасти российского производства. Изделия зарубежных марок стоят дороже, иногда в два раза.

Признаки неисправности подшипника и диагностика

Понять, что вышел из строя подшипник в генераторе можно по следующим характерным признакам:

  • при заведённом моторе из-под капота раздаётся гул, свист или скрежет;
  • генератор при работе двигателя или сразу после его остановки горячий на ощупь;
  • шкив устройства поворачивается.

Кроме того, на эту проблему могут указывать и некоторые иные симптомы. А названные выше – не всегда говорят о неисправности подшипников.

Сравнение изношенных подшипников (слева) с новыми (справа)

Подшипники в генераторе могут изнашиваться от времени, отсутствия смазки или её плохого качества, а также по причине слишком сильного натяжения ремня. Последнее, как правило, характерно для передних подшипников.

Для того, чтобы точно убедиться в выходе из строя этого элемента, нужно провести простую диагностику. Достаточно снять ремень генератора, и завести мотор.

Если посторонние звуки пропали, значит, неисправен именно подшипник. На заглушенном моторе можно немного пошатать генератор вверх и вниз, ухватившись за его шкив. При этом никаких люфтов ощущаться не должно. Выяснить, какой именно из подшипников следует заменить, можно после разборки осмотра всех элементов. Зачастую лучше приобрести сразу комплект на всякий случай.

Замена подшипников генератора ВАЗ 2110

Демонтаж подшипника при помощи съемника

Чтобы поменять подшипники на генераторе ВАЗ 2110 правильно и быстро потребуются следующие инструменты и материалы:

  • двухзахватный съёмник, если стоит заводской генератор;
  • трещотка;
  • набор головок и ключей;
  • молоток;
  • отвёртка «+» (максимально мощная и надёжная);
  • газовый ключ;
  • выколотка;
  • оправка;
  • шестигранник (в случае с «родным» устройством – на 8 мм).

В процессе работы также пригодятся ветошь, маркер и проникающая жидкость, которая заметно облегчает многие операции.

Видео по замене переднего подшипника генератора ВАЗ 2110

Для замены подшипников потребуется двухзахватный съёмник, если все детали заводские. Передний подшипник снимается после удаления крышки генератора. Снять подшипник можно при помощи оправки и молотка. При этом желательно, чтобы диаметр оправки примерно совпадал с размерами внешнего кольца удаляемой детали. Сразу после снятия переднего подшипника необходимо поставить новый.

Иногда передний подшипник можно заменить сразу с крышкой. Далее нужно снять статор и вытащить задний подшипник. Чтобы установить новую деталь, потребуется гидравлический пресс. Также можно использовать и иные способы. Важно лишь при этом не нарушить резьбу. После этого осуществляется сборка генератора.

Замена подшипников генератора ВАЗ 2110

Вступление

Назначение генератора в автомобиле ВАЗ 2110 – это питание всех узлов авто напряжением бортовой сети и питание потребителей электроэнергии. Со временем, как и все узлы автомобиля, генератор изнашивается, наиболее часто выводимые из строя элементы генератора это его ремень и подшипники.

В данной статье речь пойдет именно о замене подшипников генератора ВАЗ 2110, как выполнить работы по замене и каким инструментом необходимо обладать для проведения этих работ.

Про подшипники

Подшипники используются для легкого вращения ротора генератора вокруг своей оси. В генераторе «десятки» используется два разноразмерных подшипника передний и задний. Больший подшипник передний он берет на себя более сильные нагрузки натяжения ремня. В большинстве случаев выходит из строя именно передний подшипник из-за чрезмерных нагрузок.

Для того чтобы добраться до подшипников, генератор необходимо демонтировать с автомобиля и разобрать его.

Причины выхода из строя

Причин выхода из строя подшипников множество, но существует несколько основных причин , которые рассмотрены ниже.

Износ

Износ это характерная причина поломки подшипника, так как количество оборотов ротора генератора огромное количество, за N-ый промежуток времени. Следовательно, смазка в подшипниках под воздействием высоких температур теряет свои свойства и подшипник перестает получать необходимый коэффициент скольжения, из-за чего происходит нагрев и увеличиваются зазоры в шариковой части подшипника.

Натяжение ремня

Чрезмерное натяжение ремня генератора очень сильно влияет на долговечность его подшипников. Натягивать ремень необходимо правильно соблюдая все нормы. Ремень генератора должен прогибаться под воздействием на него 10 кг. на 5-7 мм.

Признаки

Признаки, по которым можно определить, что подшипники генератора неисправны или в скором времени выйдут из строя можно по этим моментам:

  • Гул, свист и скрежет при работе ДВС
  • Перегрев корпуса генератора при работе
  • Проворачивание шкива

Диагностика

При появлении шумов и гулов в работе двигателя необходимо проверить и найти виновника шумов. Чаще всего это является генератор, но для того чтобы исключить других виновников необходимо провести его диагностику.

Самостоятельную проверку состояния подшипников произвести не сложно, для этого лишь потребуется соблюдение пунктов, которые описаны ниже.

  1. Снимаем ремень генератора со шкивов коленчатого вала и генератора
  2. Запускаем ДВС и слушаем
  3. Если шумы, свисты, вибрации пропали и двс работает исправно и ровно, то виновником точно являются подшипники генератора.
  4. Так же можно взяться за шкив генератора и пошатать его вверх-вниз, никаких люфтов быть не должно. Крутнуть ротор вручную, свистов и скрипов быть не должно, ротор должен вращаться плавно и мягко.

Размер и каталожные номера

Данные параметры шарикоподшипника необходимых для покупки так как без этих цифр очень сложно купить нужную деталь подходящую для вашего автомобиля.

Размеры подшипников изменялись от года выпуска автомобиля, поэтому подбор подшипника можно осуществить, опираясь на г.в. авто.

Автомобили, выпущенные до 2001 г.в. с карбюраторными двигателями имеют подшипники типа 6302 передние и 6202 задние.

Автомобили, выпущенные после 2001 г.в. с инжекторными двигателями, имеют подшипники типа 6303 передние и 6203 задние.

Каталожные номера (артикулы) и внешние размеры

Подшипник, №АртикулРазмеры, мм
630318030217*47*14
62038020317*40*12
630218030315*42*13
62028020215*35*11

Замена

Для замены понадобиться демонтировать генератор с автомобиля и некоторое количество слесарного инструмента. Так же не будет лишним иметь съемник подшипника генератора. Имея весь нужный инструмент с работой можно справиться, обладая базовыми знаниями по механической части.

Съемник

Съемник значительно облегчает работы по замене подшипника, экономит время, силы и нервы. Данный прибор является верным помощником не только при работе с генератором, но и с другими деталями автомобиля.

Он состоит из лап и упорного болта. Существует большое количество разных съемников, они бывают: двухзахватные и трехзахватные. В нашем случае при работе с генератором ВАЗ 2110 лучше всего использовать двухзахватный, он наиболее компактный и удобный в демонтаже подшипника.

Стоимость его варьируется от 200 до 1000 рублей в зависимости от качества исполнения детали.

Необходимый инструмент

Инструмент, который понадобиться для выполнения работ, представлен ниже:

  • Трещотка;
  • Ключ на 13мм, 10мм;
  • Головка на 21мм;
  • Шестигранник на 8 мм;
  • Газовый ключ;
  • Мощная отвертка «+»;
  • Молоток;
  • Съемник;
  • Выколотка;
  • WD-40 (смазка)
  • Ветошь;
  • Маркер;

Этапы работы

1. Отключаем минусовую клейму от АКБ. Откручиваем провода на генераторе ключом на 10мм и снимаем фишку возбуждения генератора.

2. Демонтируем генератор с автомобиля. Для этого откручиваем болт натяжения ремня генератора и снимаем ремень, откручиваем генератор от креплений и вынимаем его из автомобиля. Будьте внимательны, когда извлекаете нижний болт крепления, не потеряйте резиновую втулку и шайбы.

3. Приступаем к разборке. Снимаем пластиковую крышку диодного моста, отогнув три защелки. Откручиваем два винта крепящих щетки к корпусу и отключаем разъем от щеток. Помечаем маркером соосность крышек, чтобы в дальнейшем все правильно собрать.

4. Отверткой откручиваем винты концов обмотки генератора от диодного моста и отгибаем их. Откручиваем винт крепления конденсатора и отделяем диодный мост от генератора.

5. Откручиваем шкив генератора головкой на 21 мм держа ее газовым ключом и удерживая вал ротора шестигранником на 8 мм. Вынимаем шкив генератора и упорную шайбу.

6. Откручиваем 4 болта крышки и вынимаем ее вместе с обмоткой статора.

7. Вынимаем заднюю крышку надавливая пальцами на коллектор и тянем крышку на себя, снимаем пластиковую втулку подшипника.

8. Снимаем подшипники с помощью съемника.

Сборку генератора производим в обратной последовательности.

Видео по замене

Подшипники для генератора приоры

Как снимается генератор

В помещении предпочтительно иметь крановую балку, на крайний случай можно воспользоваться домкратом на колесиках, специальным для вывешивания двигателя. Действовать следует следующим способом.

  • Отсоедините клеммы аккумулятора.
  • Вывесить мотор.
  • Снять ремень привода.
  • Ослабить патрубки на гидроусилителе или кондиционере.
  • Снять с генератора крепления.
  • Теперь генератор можно отсоединить и подать. Сначала в сторону, потом вверх.
  • Когда все проводки будут отсоединены, генератор можно снимать.

Замена ремня генератора на Приоре 16 клапанов проводится в обратном порядке, просто установите новую деталь, следуя по инструкции.

Разборка, сборка генератора Приоры

Ремонт Приоры → Электрооборудование →
Приора, разборка, сборка генератора Приоры.
Разбираем генератор 5102.3771 производства «ПРАМО» для проверки и замены регулятора напряжения, выпрямительного блока, ротора, статора и подшипников. Замену регулятора напряжения можно выполнить на автомобиле, не демонтируя генератор. Для наглядности замену регулятора напряжения показываем на снятом генераторе.

Головкой «на 8» отворачиваем гайку…

…и снимаем клемму с вывода «D+» генератора.

Головкой «на 8» отворачиваем три гайки крепления кожуха.

Снимаем кожух генератора.

Шлицевой отверткой отворачиваем винт крепления вывода регулятора напряжения.

Головкой «на 8» отворачиваем две гайки крепления регулятора напряжения.

Снимаем регулятор напряжения.

Снимаем прокладку. Для разборки генератора…

…снимаем три шайбы со шпилек крепления кожуха.

Маркером помечаем взаимное положение крышек генератора.

Головкой «на 7» отворачиваем четыре болта, стягивающих крышки.

Снимаем заднюю крышку со статором в сборе. Если статор не выходит из передней крышки, поддеваем его отверткой с разных сторон относительно передней крышки.

Надеваем на гайку крепления шкива высокую головку «на 24» и через ее отверстие вставляем шестигранник «на 8» в отверстие вала ротора. Отворачиваем гайку крепления шкива, зажав инструментальную головку трубным ключом или в тисках. Снимаем пружинную шайбу.

…и распорную шайбу.

Выталкиваем вал ротора из передней крышки…

…и снимаем крышку. Для замены переднего подшипника…

…шлицевой отверткой отворачиваем четыре винта крепления прижимной пластины подшипника.

Снимаем прижимную пластину.

Руками выталкиваем подшипник из гнезда…

…и снимаем его. Если вытолкнуть подшипник не удается, выбиваем его с помощью оправки или инструментальной головки подходящего диаметра. Для замены заднего подшипника…

…двухзахватным съемником спрессовываем подшипник с вала ротора. При выполнении этой операции винт съемника следует упирать точно в центр вала, чтобы не повредить пластмассовый изолятор контактных колец ротора. Для установки захватов съемника на пластмассовой втулке ротора выполнены две лыски. Если необходимо снять выпрямительный блок или статор…

…отпаиваем шесть выводов обмотки статора от выводов выпрямительного блока… …и отвернув ключом «на 8» три гайки крепления снимаем выпрямительный блок и статор. Сборку генератора выполняем в обратной последовательности. Для установки заднего подшипника опираем передний конец вала ротора о деревянный брусок…

…и напрессовываем подшипник на задний конец вала оправкой или отрезком трубы подходящего диаметра, прикладывая усилие только к внутреннему кольцу подшипника. Если передний подшипник не удается вставить в крышку генератора…

…запрессовываем подшипник в крышку подходящей инструментальной головкой, прикладывая усилие к наружному кольцу подшипника.

Как снять генератор на Ладе без кондиционера

Если у вас не установлено дополнительное оборудование, замена генератора Приора 16 клапанов пройдет чуть проще, так как места под капотом будет больше.

  • Снимите клемму на минус с аккумулятора.
  • Снимите защиту с двигателя.
  • У натяжителя ремня отверните гайку (не полностью, максимум на четыре оборота). Теперь его можно ославить, немного повращав винт. Когда он достаточно освободится, можете его снять.
  • Снимите защитный колпачок, чтобы потом снять клемму со жгута проводов. Теперь можно снять колодку проводов.
  • Выверните гайку, чтобы снять крепящий сверху болт, затем сделайте то же самое с болтом нижнего крепления.
  • Снимите ремень, а затем и весь генератор.

Поскольку в продвинутых комплектациях с кондиционером ремень на генератор ставится длиннее, то и при необходимости его замены, нужно помнить о некоторых тонкостях. Особенно если чувствуется, что качество сцепления с роликами стало гораздо хуже, тогда придется сделать перенатяжку или смену. О неполадках в первую очередь скажет свист, явное снижение уровня заряда аккумулятора, даже если он должен быть полностью заряжен. Новые аккумуляторы можно заказать здесь: https://www.rimir.by/products/car/akkumulyatory-95/ . В таком случае в первую очередь стоит взглянуть на ремень — эластичен ли он, не появились ли на нем сторонние трещины.

Замена ремня генератора Приора 16 клапанов должна быть проведена через 60 тысяч километров пробега, ну или раз в два года.

Как натянуть ремень и проверить его натяжку

Для Приоры помимо родного рекомендуются аналогичные ремни таких иностранных марок, как Контитех, Дайко, Гейтс, Фленнор.

  • Ослабьте гайку ролика, придется держать обойму ключом. Вращая потом этот ключ, обойму можно проворачивать.
  • Зажмите гайку у ролика. Проверить качество натяжения следует только на длинном участке между шкивами. Если при надавливании в этом месте на ремень, он прогибается не больше чем на 10 миллиметров, натяжение подходящее.
  • Если на вашей Ладе стоит гидроусилитель, следует натянуть его чуть сильнее. Если вы натянете его недостаточно сильно, он будет очевидно свистеть, этот недостаток легко улавливается на слух. Тогда подтяните его чуть сильнее. Если же слышится не свист, а гул, ремень наоборот необходимо приспустить.

На Приоре в обычном сервисе поменять только ремень может стоить от 300 рублей (не считая расходников). Если генератор с роликами или навесной, то цена существенно возрастет до полутора тысяч рублей. Не стоит забывать чек на оказанные услуги, гарантия на проведенные работы должна быть не менее полугода, если ремень испортится по причине некачественной установки или натяжения, нужно требовать замену за счет сервиса.

Сам же генератор на замену по цене начинается от 5 тысяч рулей. Стоимость только работ по снятию-установке в среднем составит 1000 рублей для простых моделей.

Ремонт генератора Приора,

Ремонт генератора «Приоры» реальных пацанчегов))) Repair of the generator «Priora»

Переборка генератора ВАЗ 8,9,10,11,12,13,14,15 приора, газель волга , соболь

Подшипники генератора. Как заменить.

Ремонт генератора Ваз ( замена токосъемных колец)

Ремонт генератора Lada Priora 115А

Приора нету зарядки. Ремонт генератора

Диагностика и ремонт Генератора ВАЗ, Газель, волга, соболь, лада, приора

Ремонт генератора Lada Priora

Ремонт генератора Гранта,Калина, Приора 115 А своими руками.Совет автоэлектрика.

Лада Приора – один из самых распространенных отечественных автомобилей. Но рано или поздно приходит момент, когда необходимо произвести ремонт тех или иных узлов. Не исключением является электромеханическая часть, например, часто выходят из строя у Приоры подшипники генератора.

Для того чтобы избежать сюрпризов во время езды, важно вовремя заметить неисправность и произвести ремонтные работы. Подробнее о том, как проводится замена подшипника генератора Приора, можно узнать, прочитав данную статью. В материале рассмотрим процесс диагностирования, демонтажа генератора ВАЗа и его частей, а также очередность действий при замене шарикоподшипников своими руками.

Подшипники генератора Лада Приора: диагностика и признаки неисправности, причины

На то, что необходимо провести замену подшипника генератора могут намекнуть следующие обстоятельства:

  • посторонние шумы при запуске, возможен гул, посвистывание;
  • перебои в работе электрооборудования автомобиля;
  • постоянный недостаточный заряд аккумулятора;
  • неравномерное вращение вала, отчетливое биение.

Диагностировать неисправность можно следующим образом:

  • cнять ремень;
  • запустить двигатель и внимательно вслушаться. Если ничего не гудит, значит, звук исходил именно от шарикоподшипника;
  • подвигать шкив. При наличии люфта необходимо провести замену.

Данные видео, помогут Вам разобраться в процедуре диагностики:

Шумит подшипник генератора Приора:

Свист в электрогенераторе и перегрев:

Как гудит электрогенератор:

Как проверить пoдшипники генератора:

Где расположен генератор у Приоры — устройство узла ВАЗ 2170

Сам узел для авто с кондиционером (или ГУР) выглядит следующим образом:

  1. Шкив привода дополнительных элементов;
  2. Натяжной ролик;
  3. Крепление правой стороны двигателя;
  4. Шкив электрогенератора;
  5. Шкив нагнетателя кондиционера.

Лада Приора Хэтчбек › Бортжурнал › Замена подшипников генератора и ремня

Всем привет, началось все с появления гула при пуске на холодную, при прогреве гул утихал. Но в любом случае затягивать с ремонтом гены не стоит, так как изношенный подшипник может заклинить.В зависимости от года выпуска, генератор бывает старого и новового образца. Разница только в диаметре вала, у старого — 15мм, у нового 17ммДля вала диаметром 15мм нужен подшипник номер 302Для вала диаметром 17мм нужен подшипник номер 303Задний подшипник у всех генераторов одинаковый с номером 202

Дождался теплой погоды, приступил к устранению гула, открыл капот, скинул ремень с гены и завел, гул пропал. Снять гену было не просто, так так авто с кондером. без такого набора лучше не лезть))

Отжал у дядьки на время ремонтаснимал в первый раз на приоре, поэтому снимал его часа три, сначала откручиваем компрессор кондера и сдвигаем его в сторону, и откручиваем гену вместе с его креплением к блоку, так так крепление не даст вытащить гену с низу, с обирал в обратном порядке. А поставил на место всего минут за 40.

вот онснял пластиковую крышку

зажимаем шкив в тисках через резиновые прокладки(чтоб не повредить его) и откручиваем гайку шкива(головка на 24)затем маркируем взаимное расположение крышек генератора, откручиваем четыре стяжных винта, затянуты они хорошо, а сделаны из достаточно мягкого металла, поэтому откручиваем либо ударной отверткой, либо обычной крестовой, но с большим жалом,регулятор напряжения(щетки) он еще в хорошем состоянии

выпрессовывал подшипники таким способом

подшипники были сухиезапрессовывал так(старый подшипник использовал как оправку

Прикупил ремешок, встал идеально

также поставил новый натяжной ролик, теперь под капотом тихо и спокойно)

Какие подшипники стоят на генераторе Приора (ВАЗ 2170): размер, цена, артикул

Мы уже разобрались, как поменять вышедшие из строя детали. Теперь осталось понять, какой подшипник лучше купить. На Приорах встречаются разные генераторы – на 115А или 90А. Второй – на менее мощное авто без кондиционера и ГУР. У шарикоподшипников существует номер (маркировка). Передний элемент — 6303, задний – 6202.

На рынке присутствует масса как оригинальных, так и неоригинальных запчастей:

  • Передний шарикоподшипник 6303: FAG 6303 2ZR (Германия), SKF 6303-2Z (Швеция), KOYO 6303 ZZ, CM (Япония), NTN 6303 ZZ (Япония).
  • Задний шарикоподшипник 6202: FAG 6202-С-2HRS, SKF 6202-2-RSH, KOYO 2RS, NTN; 6202LLU.

Кроме вышеперечисленных подшипников, ниже представлена таблица, которая поможет сориентироваться в предложениях на рынке и подобрать наиболее качественную деталь:

Схема и устройство

Схема генератора демонстрирует, как агрегат соединен с другими узлами автомобиля. Лада Приора с кондиционером и ГУРом получила модель 5102.3771, которая обладает рядом преимуществ перед генераторами прошлых поколений. Повышенная отдача тока на малых оборотах двигателя является одним из плюсов устройства: обороты ротора ГРМ снижены на 300 мин, при этом отдача увеличена на 4-6 A. Такое нововведение позволило использовать коробку автомат, а также повысило эксплуатационные качества для зимнего периода.

Схема показывает, что работа устройства отслеживается сигнальной лампой, которая установлена в приборной панели. Когда вы проворачиваете ключ в замке зажигания, лампа должна загораться, а после пуска – гаснуть. Так работает исправный генератор. Если лампа продолжает гореть во время работы двигателя, значит в работе узла появились неисправности, схема поможет разобраться в ним.

Когда схема изучена, можно переходить к деталям генератора.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
