Пересвет панели приборов гранта

189®. Приборная панель Оптитрон + пересвет

Всем привет!

Ну не прошло и полгода, как меня снова посетила муза. Хорошо, что на этот раз по-трезвяку.
После того, как настроили валилово, захотелось немного гармонии перед собственными глазами. Не, стойки-приборы были в прошлый раз, теперь очередь за всем остальным.

Ещё во времена моего мальчишества (ну, эт когда я пружины пилил и даже не мечтал делать пыщ-пыщ… ооох этот сладкий звууук) в салоне хотел делать чёрный фен-шуй с брызгами красного. Ну и теперь очередь до этого и дошла.

Пауза в писанинах в последнее время наступила из-за слишком большой концентрации гаишников в моей жизни.
Как один из приколов

если некоторые из Вас придерживается тактике «засувайтен языкэн в джоппен», то прошу не высказывать своё «авторитетное» мнение. И дальше покорно им взяточки сувать. Что в последнее время происходит (как пацанов просто берут и выдёргивают из машин, избивают и записи с регистраторов удаляют), вы, надеюсь, в курсе. А я с этим не могу мириться.

Кароч, отвлекся за зря. Все знают (я кто не знает, тот не удивится — таз ведь), что в гранте нет индикатора температуры охлаждающей жидкости. Его можно вывести на отдельный микро-мониторчик бортового компьютера ШТАТ Х1-GRANTA, который я ставил ранее [ТУТ], но там цвета зелёные))) поэтому шиза меня заставила купить красную. Копеечная прелесть, которая подключается через джопу.

Никаких изысков, всё по-мужски — на скрутки и со слезами на глазах. Чтобы провода не вырвать, я залил термоклеем и затянул термоусадкой. Крокодилы, конечно, кошерного цвета, но вот подключение ими — печаль полная. Цеплялся по инструкции в диагностическую колодку (которую вырезал в конечном итоге за ненадобностью) по инструкции во вложении. Купил в Аламаре.

Потом дело за кнопками. Благо, у меня в другах грантовод Dimon513 , который и пересветил почти всю салонную требуху. Дим, спасибо! Эт так называемый свап светодиодов.

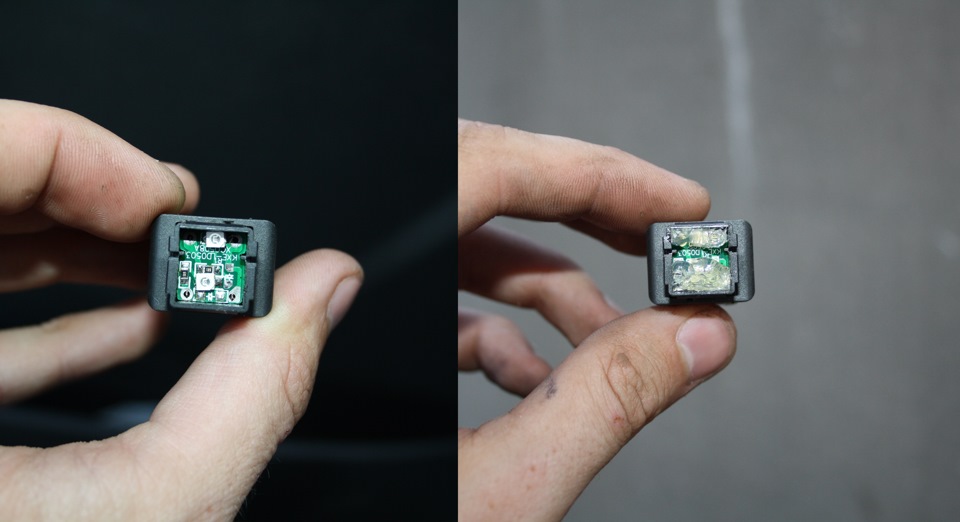

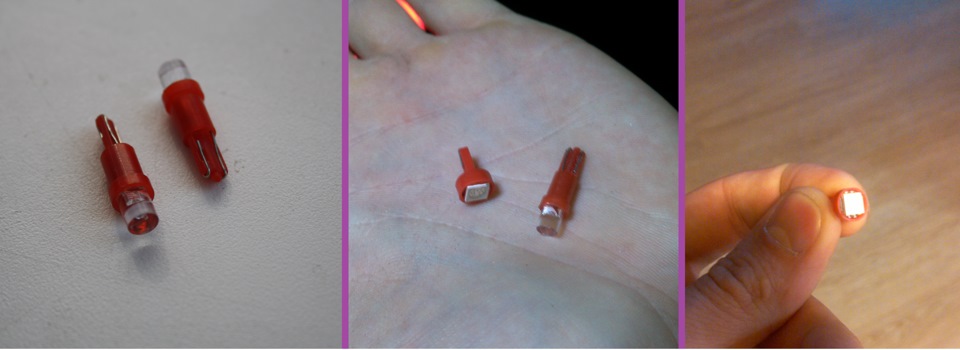

Стоковые светодиоды размером с комариную пипиську, а впаяли мы 3528 «red allert». И, дабы исключить слишком сильный засвет, термоклеем сдобрили.

Дальше ползём к модулю управлением климата. В моей гранте климат неблагоприятный — только в_рожу_дуй и никаких других изысков. Тем не менее, светится. И мне попались 2 вида светодиодов

Мелкие (пример слева), как оказалось, светят как в конце тоннеля, а вот с 5050 на конце — гораздо ярче.
Хоспаде, как же стыдно человеку, который на турбосе эпично по городу гонзает, писать сравнительные характеристики светодиодов… Когда МайВирт пишет не о турбо, в мире грустит один Ваня Пси33 из Владимира((

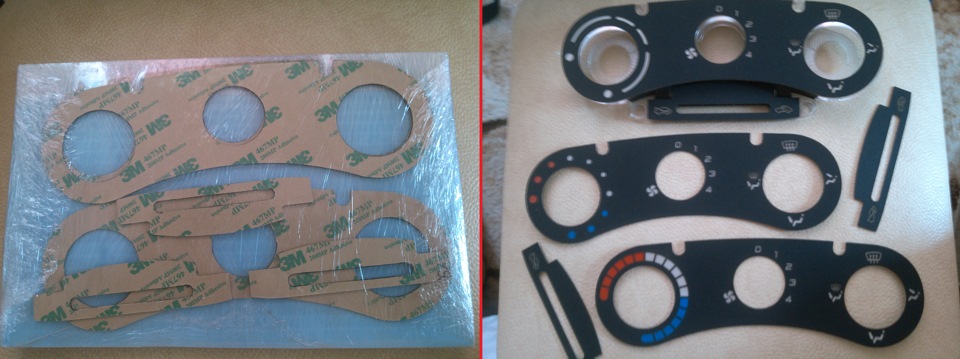

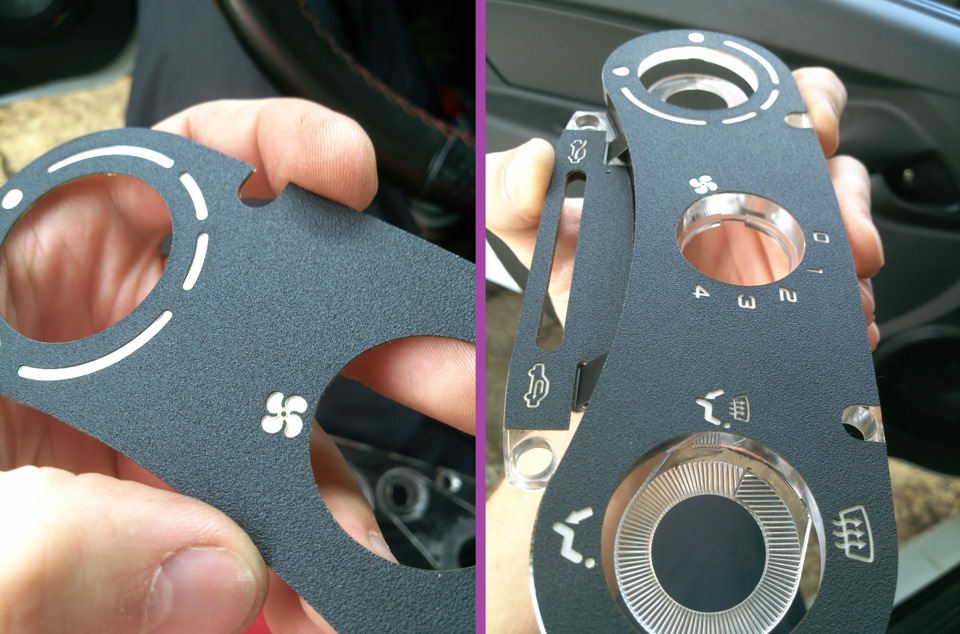

А ещё прикол «печки» в том, что в стоке светильник там белый и типа-указатели типа-температуры со светофильтрами. Пришлось заказать новую типа-тюнинговую. Моя — верхняя, 2 другие — друганам на пересвет в белый.

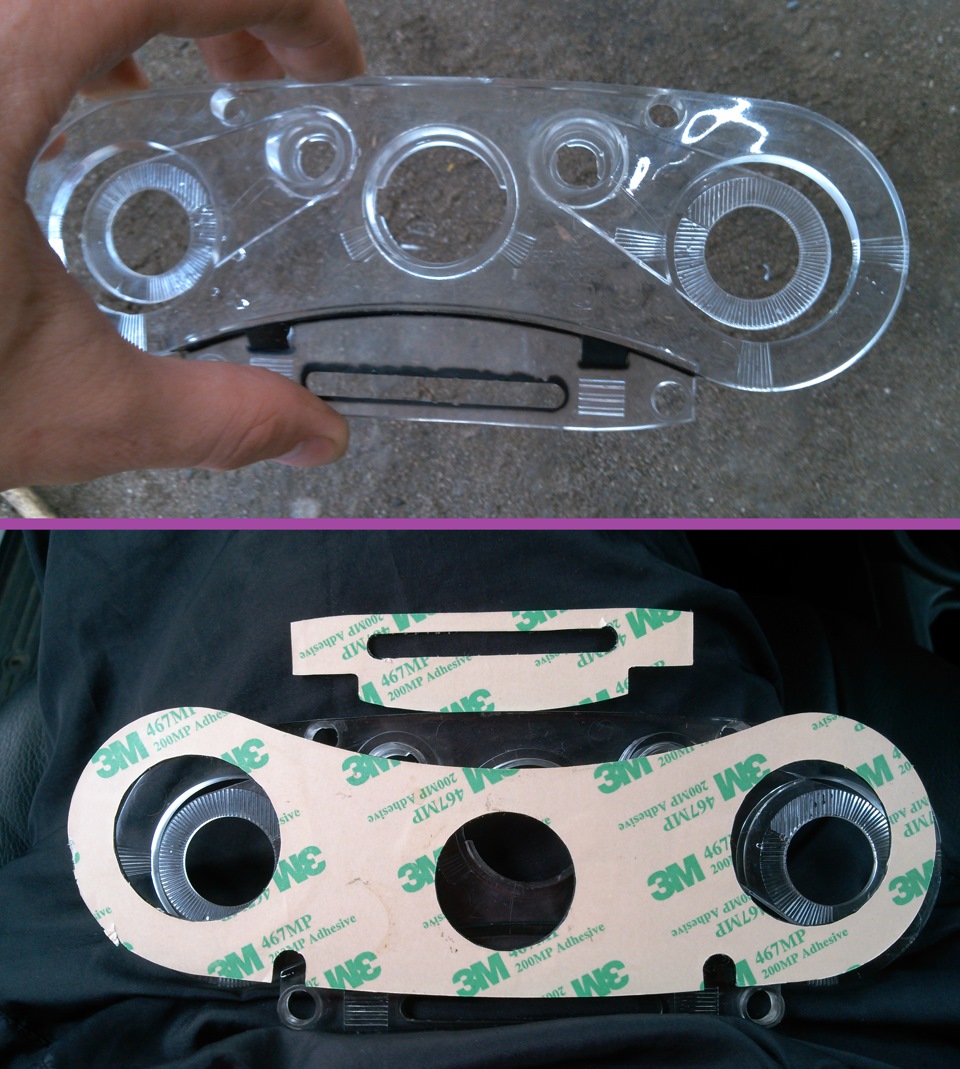

Обезжириваем и клеим

Я даж эти фотки специально объединять не стал, чтобы новый стиль отображения фоток на драйв2 лучше показал эту никчёмную шершавость

Типа так издалека. Телефон, ты пьян, иди домой.
Один из фэйлов — мафон не пересветить. Кстати, мафон поставил лет 300 назад благодаря очень хорошему человеку, запись об этой штуковине скоро.

А теперь про нашу любимую приборку. Вот тут меня прям гордость берёт!
Именно за то, что рождается у тебя в голове идея и её реализация ещё шикарнее)))
Тюнинг-конторы не обошли стороной возможность нажиться и выпустили в свет попсовую приборку за, внимание, 14 (!) тыщч рублей. Ну офигеть не встать. А всё почему? Из-за того, что сток-гранта-приборка разбирается на тюнинг без последствий чуть хуже, чем никак. Пацаны её разбирают в тотал и бегут в магаз за новой. На обратной стороне есть разгадочка

эти 6 херовин столбиком — и есть «геморрой приборки» назовём его так.
К ней припаян экран бортового компьютера. Кстати, снимать «морду» мне помогли 5-тикопеечные монетки.
И если «усики» не выпаять, то экран сделает тихое «щёлк» и из него выйдет дух. А у вас волосы на попе зашевелятся и кошелёк похудеет.

Ну а у нас всё норм получилось — не надо переживать)) Фотки эти мои, но только с приборки уже вшатанной, которую я на опыты взял у знакомого, который подарил себе новую приборку =D

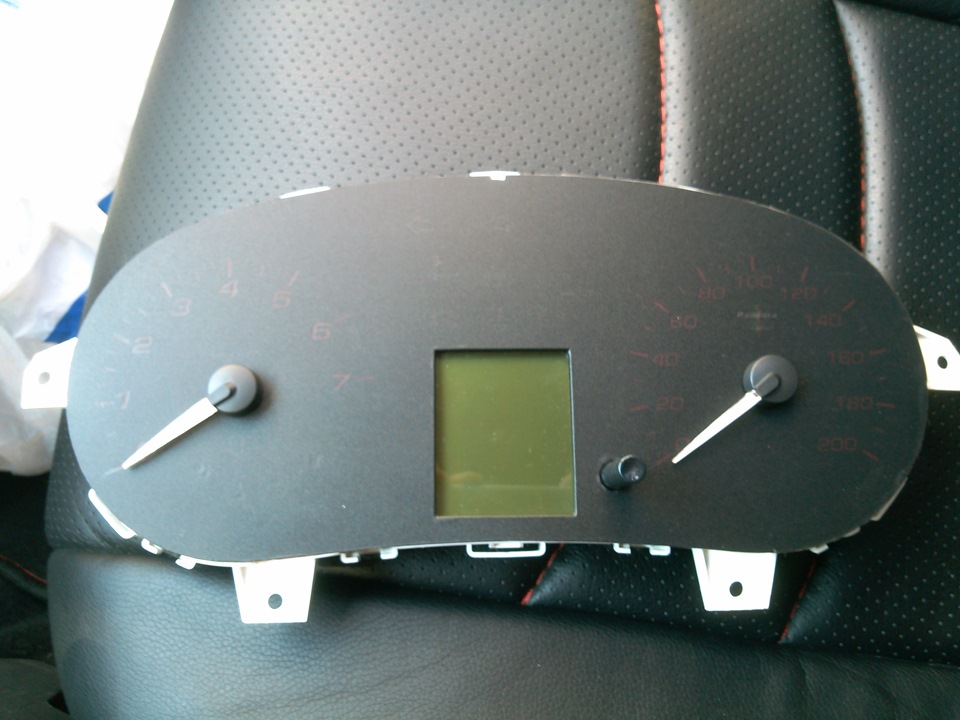

В итоге, эту «слепую» панельку мне помог сделать мастер стайлинга Satuner , за что ему офигенное спасибище! Пересветили приборку в белые светодиоды 3825 и сделали подложку с красным светофильтром.
Просто замечено, что люди пересвет делают сразу цветными диодами, что не очень рационально. Чтобы цвет поменять им придётся перепаивать заново, а мне всего лишь плёнку отодрать с подложки и новую приклеить.

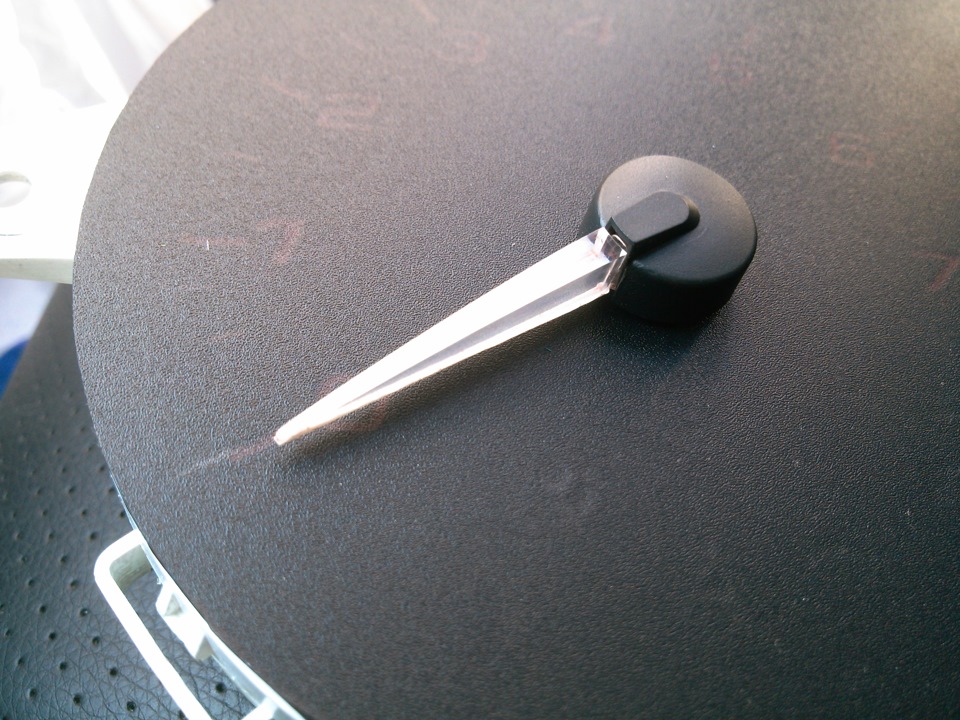

Стрелки сток, только рассеиватель тёмно-оранжевый стёрли и белый нанесли. Сама подсветка стрелок бледно-красная и очень гармонирует при включении габаритов.

Хотел изначально просто кольца без колодцев, но чертяка языкастый уболтал. Я ни чуть не пожалел!

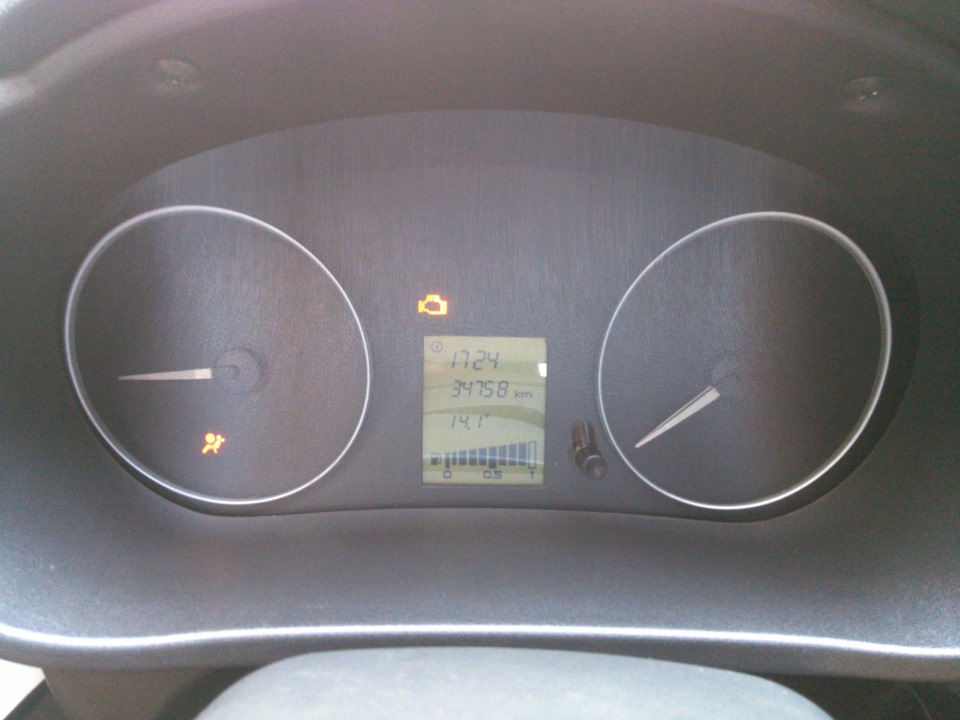

Вид днём без габаритов

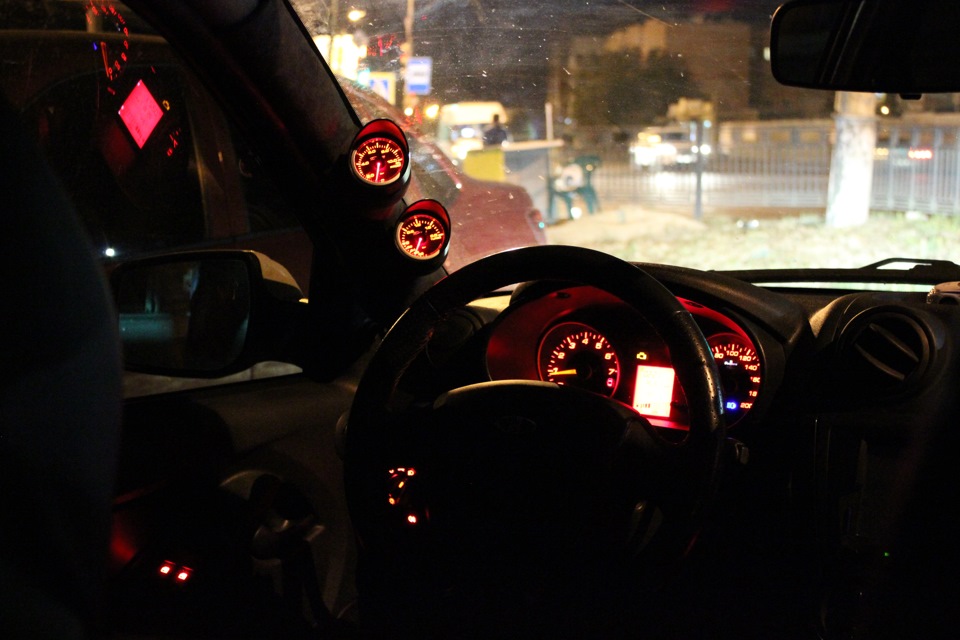

При включении подсветки. Ахонь, пажар!

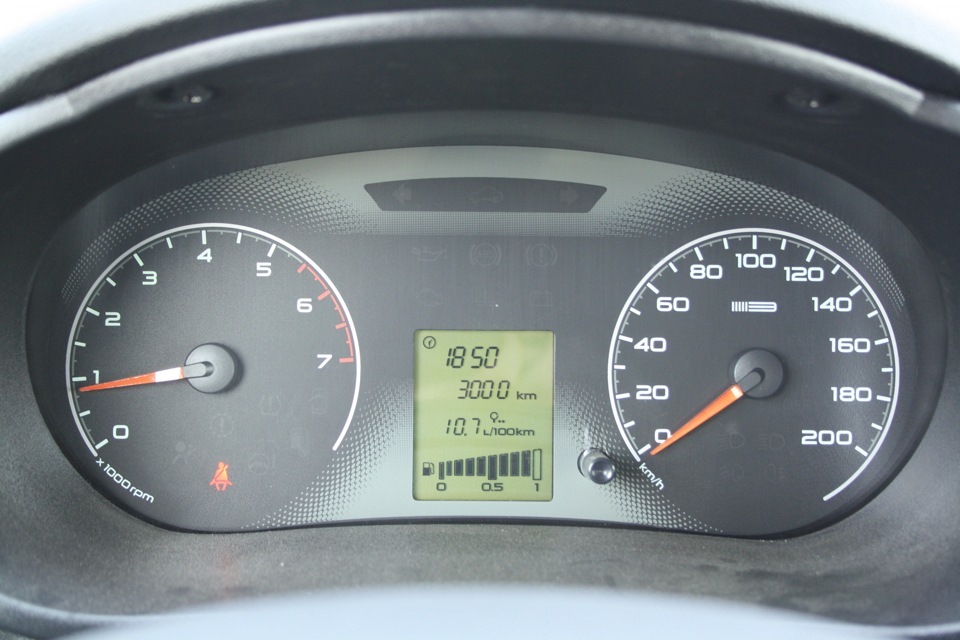

И для сравнения моя старая фотка стока.

И так получилось, что цветовые оттенки даже совпали в подсветке датчиков, приборки и кнопок там всяких.
Как пересветил — так прям даже тачка валить лучше стала. А не, не по этому… Хотя…

Из-за низкого левела способности «фотографирование» вы видите паразитный фон цифр. В реальности он не заметен.
Только не бомбите на счёт того, что «проверь двигатель» горит))) это уже баян!

И, так, между делом — продаю свои диски — ВСМПО СОЛЯРИС NEW в 16-м размере. Заразил меня тут один на заряженной приоре (Саид, привет =D) моде диски менять! Поэтому, зиму катать буду уже на других. Обо всём — в личку.

Ну и маленький прикол переделанной приборки: тазик требует бензина))) — в нормальном режиме индикация количества бензина не моргает.
После перехода на турбо я видел все пустые деления индикации бака топлива, но чтобы такое — впервые. Как оказалось, глюк приборки.
п.с. а как урчит двигатель… я когда отчёт писал видос на зацикливание поставил ^_^

Традиционные расходы:
цифровой индикатор температуры двигателя — 550 руб
светодиоды — 130 руб
подложка для модуля печки — 500 руб
кнопки — 250 руб

​Как поменять цвет панели приборов Лада Гранта?

Какие светодиоды выбрать для подсветки панели приборов

Для подсвечивания показаний в комбинации приборов Гранты или Калины используются зеленые светодиоды SMD-3528. Вместо них можно использовать SMD светодиоды разной яркости. Вот наиболее часто используемые:

• очень яркие SMD 5050 (световой поток — 15 Люмен);
• яркие SMD 3825 (яркость 7-9 Люмен)
• средней яркости SMD 3528 (около 5 Люмен);
• средней яркости SMD 3028 (около 5 Люмен);
• не яркие SMD 3020 (около 4 Люмен);
• не яркие SMD 3014 (около 3 Люмен).

Цифры после SMD означают соотношение ширины и длины, например, светодиод SMD 3528 имеет размеры 3,5мм на 2,8мм. Купить все необходимое можно на AliExpress (см. каталог).

Примерная разница в яркости светодиодов показана на фото:

Обратите внимание, что используя для подсветки панели приборов сильно яркие светодиоды, чтение показаний в темное время суток может быть не комфортным (будут слепить). В этом случае уменьшить яркость можно при помощи тонировки приборной панели пленкой (светопропускаемость подбираем по вкусу). Мы рекомендуем использовать для тюнинга щитка приборов SMD светодиоды со световым потоком до 5 Люмен.

Как изменить цвет подсветки комбинации приборов

1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой — синие.

2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.

Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант — использовать светодиоды для стрелок нужного цвета.

Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:

3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.

Как проходит процесс?

1. Сначала снимает накладку считка приборов, которая держится на нескольких обычных саморезах. После снимаем сам щиток (держится на таких же саморезах) и разъединяем фишку. Стоит обратить своё внимание на то, что пластик из которого сделан щиток невысокого качества, так что работать нужно очень аккуратно.
2. Далее, разъединяем части щитка (всего их три), начинаем с задней стенки. При этом чёрную рамку снимаем вместе со стеклом, как одну часть. Затем находим светодиодную ленту, разбираем её и припаиваем светодиоды к плате.
3. Во время паяния запоминайте как именно был расположен скошенный уголок предыдущего светодиода, и вставляйте свой точно так же.
4. Затем разбираем экран и снимаем плёнку, аккуратно стираем клей. Так как работать нужно аккуратно, используйте ватную палочку. Далее снимаем стрелки – сначала выкручиваем, а затем тянем на себя с лицевой стороны щитка, против часовой стрелки. Обратно вставить стрелки не представит труда, надо будет просто надавить, а затем крутя по часовой стрелке выровнять положение.
5. Следующим шагом будет инверсия. Для этого нужно сначала отклеить плёнку с жк экрана и перевернуть его. Экран не припаян, а присоединён к плате 5 контактным штекером и фишкой.

Стоит отметить, что отсоединять нужно только вышеуказанные детали, и ни в коем случае не трогать основную плату. Также стоит отметить, что после замены лампочек на светодиоды страдает яркость подсветки, и многие, впоследствии возвращаются к оригинальному варианту.

Пересвет приборной панели своими руками

Потребуется: снять и разобрать комбинацию приборов, SMD светодиоды (выпаять из LED-ленты или светодиодной лампы), паяльник.

Процесс замены светодиодов на плате панели приборов заключается в том, чтобы выпаять штатный SMD светодиод и впаять на его место новый. В ходе такого тюнинга стоит учитывать несколько важных моментов:

1. не торопитесь, чтобы не повредить токопроводящие дорожки платы;
2. соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
3. не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;

После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов дома нужно подать на 19 и 21 контакты +12В, а «массу» к 17. Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп — плюс):

Если все светодиоды установлены успешно, выполняем сборку в обратной последовательности. Пересвет комбинации приборов Гранты или Калины — это отличный способ сделать ваш автомобиль более индивидуальным и стильным. Примечательно, что вариантов реализаций такого тюнинга панели очень много, а какой стиль больше подходит вам? Участвуйте в опросе, делитесь видео материалами и фотографиями ваших доработок.

Напомним, на сайте представлены другие доработки щитка приборов, например, его можно перепрошить и установить датчик температуры наружного воздуха.

artempetroff › Блог › Пересвет приборки Лада Гранта (Люкс)

Сегодня расскажу о пересвете панели приборов Лада Гранта

в одной из
ТОПовой комплектаций!
Поехали!

Есть несколько интересных моментов по ней, и по работе — поэтому решил поделиться, несмотря на то, что гранта уже была

В общем — имеем, панель от Гранты в «максималочке» Комплектация «Люкс (без навигации).

По панели в глаза сразу бросаются
изменения
по сравнению со стоком:
— Второй экран сверху
—
Пластиковые колодцы-накладки на шкалах.
—
Измененные стрелки
(красивые кстати :-))
— Различные доп.индикаторы
(по роботу, е-газу, круиз-контролю, навигации и т.д.)

К сожалению, и тут «зеленка»

Поставили задачи:
— Зеленый заменить на белый — Стрелки с оранжевого на красный — Инверсировать ЖК-Экраны — Плавный розжиг и регулировку яркости
Разборка… в целом как и обычной панели, от простых комплектаций… с одним НО:

—

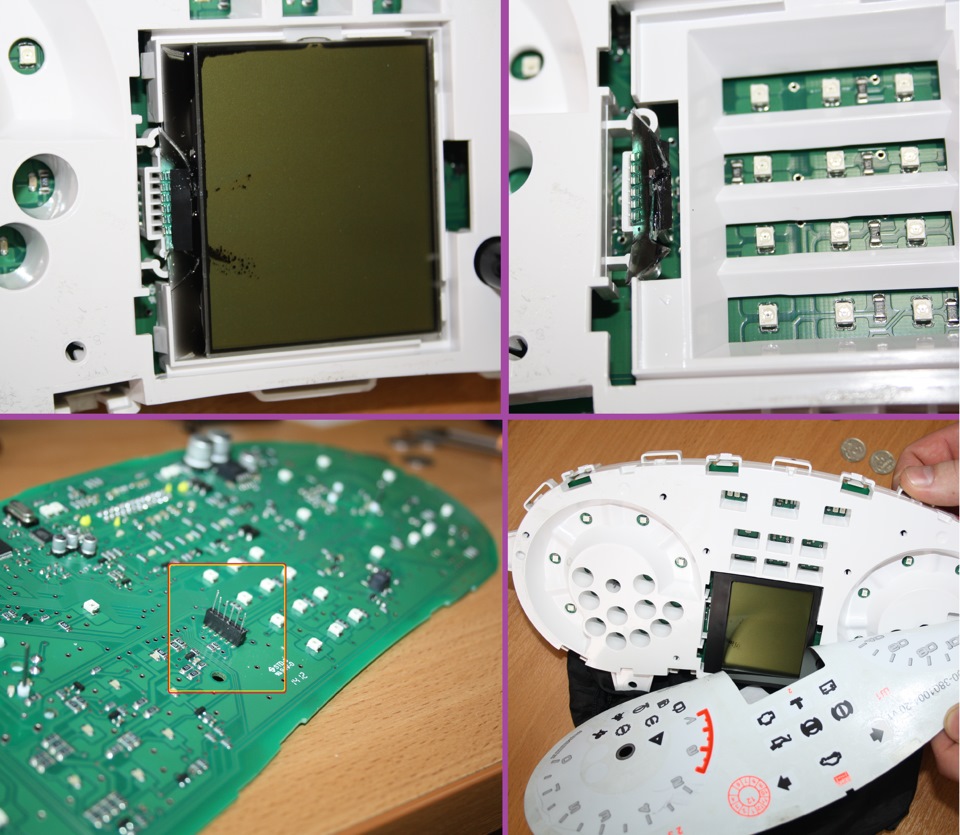

Верхний экран. Нужно отсоединить только сняв саму шкалу, и вытащим из штекера его — ШЛЕЙФ.
Если это не сделать и сразу снять плату, вы скорее всего порвете этот шлейф… и попадете на новую приборку (а стоит она новая, я смотрел 8-10к

Так что уделите этому внимание! Надеюсь информацию для кого-то станет полезной!

Разобрав — видим, что разводка платы и сами компоненты на ней, расположены — иначе

Перепайка диодов — проблем не доставила

Но вот что не скажешь о дисплеях

. точнее о новом,
ВЕРХНЕМ!
Дело в том, что он — другого типа

, не как нижний — символьный,
верхний тут — пиксельный, монохромный!
НО на нем тоже есть сверху
поляризационная пленка
, и ее казалось бы нужно перевернуть.
да не тут-то было
:

Тогда получилось, что-то более-менее)

Но сразу стало видно, что оттенок у него будет другой

— более
светло-голубой
.

После пересвета стрелок на КРАСНЫЙ

, снова обратил… что стрелки у данной приборки,
действительно симпатичные
…

Авто-помощь

При повороте ключа в замке зажигания легкового автомобиля Lada Granta (Лада Гранта) в положение «зажигание включено», должна начинать работать комбинация приборов. Если этого не происходит, то водителю придётся проверить пятнадцати амперный предохранитель F20. Найти его можно в монтажном блоке, расположенном в передней панели слева от рулевой колонки. Цвет у этого предохранителя синий, а стоит он седьмым по счёту, если отсчёт вести снизу.

Перегорает это предохранитель в основном из-за того, что защищает он не только электрическую цепь комбинации приборов, но ещё и цепь прикуривателя, а водители пытаются пользоваться этим гнездом в качестве розетки, подсоединяя через него дополнительное оборудование (навигатор, компрессор, зарядное устройство и т.д.). Короткое замыкание происходит из-за того, что штекера этих устройств разгибают два П-образных симметричных контакта, расположенных у основания, которые начинают касаться корпуса гнезда подсоединенного на «массу» автомобиля. Прежде чем устанавливать новый предохранитель, необходимо обратно подогнуть к центру эти контакты, только делать это нужно не металлическим предметом.

Если после проверки предохранителя F20 окажется, что он цел, тогда для выяснения причин отказа комбинации приборов придётся провести тест, заключающийся в нажатии на кнопку сброса суточного пробега одометра при выключенном зажигании с последующим включением зажигания. Если, удерживая эту кнопку, Вы увидите, что все стрелки приборов начинают движение с нулевых отметок по шкале, а затем возвращаются обратно и этот процесс повторяется трижды, то можно сделать вывод, что сама комбинация приборов исправна.

Учитывая то, что вся информация (скорость автомобиля, частота вращения коленчатого вала, температура охлаждающей жидкости, уровень топлива в бензобаке) на приборную панель поступает с электронного блока управления (ЭБУ), можно сделать вывод, что по какой-то причине ЭБУ не выходит на связь с комбинацией приборов. Одной из причин, такого положения дел, может стать попадание воды или антифриза (при не герметичности радиатора отопителя салона) внутрь корпуса ЭБУ. Это может вызвать коррозию дорожки на печатной плате ЭБУ, идущей на CAN шину, что приведёт к потере связи с комбинацией приборов, так как именно через CAN шину с электронного блока управления передаётся информация к приборам.
