Как заменить переключатель печки ВАЗ-2114

Как заменить переключатель печки ВАЗ-2114

Печка на автомобилях ВАЗ-2114 может не работать по нескольким причинам. Не спешите винить во всём переключатель (краник), поскольку есть и другие возможные виновники неполадок. Убедившись в том, что нарушение связано с переключателем, можно его проверить и заменить. Работа не сложная, но кропотливая. При желании и возможностях выполняется своими руками.

Причины неполадок печки

Переключение в разные положения не даёт никакого результата, что говорит о возникших неисправностях отопительной системы. Отопитель может не реагировать по следующим причинам.

  1. Предохранитель. Всё выглядит достаточно просто, ведь нужно заменить предохранитель на новый. Но его поломка связана с коротким замыканием в системе. Если не найти причину КЗ, предохранители будут сгорать и дальше. Потому перед заменой предохранителя лучше проверить всю систему. Нужный предохранитель имеет маркировку F7. Если они сгорают часто, лучше отправить машину в хороший сервис к грамотному электрику.
  2. Контакт. Если в монтажном блоке есть неисправная проводка, это тоже приводит к поломке печки. Попробуйте аккуратно подвигать пучок проводов. Если в какой-то момент отопитель заработал, то причину вы нашли. Остаётся поменять провод.
  3. Реле. Реле зажигания нередко становится причиной неисправности печки. В этом случае нужно поменять элемент, который находится на центральной консоли.
  4. Отопитель на ВАЗ-2114 не работает во втором положении печки или когда включён первый режим. Если система не работает в этих положениях, прогреваться салон будет долго. Дело в том, что система отопления на ВАЗ-2114 устроена определённым образом. На первом и втором положениях электрический импульс проходит через резистор и идёт на вентилятор. А третье положение получает электричество напрямую. Сам резистор находится возле педали газа. Ремонту не подлежит, потому нужно сразу менять на новый.

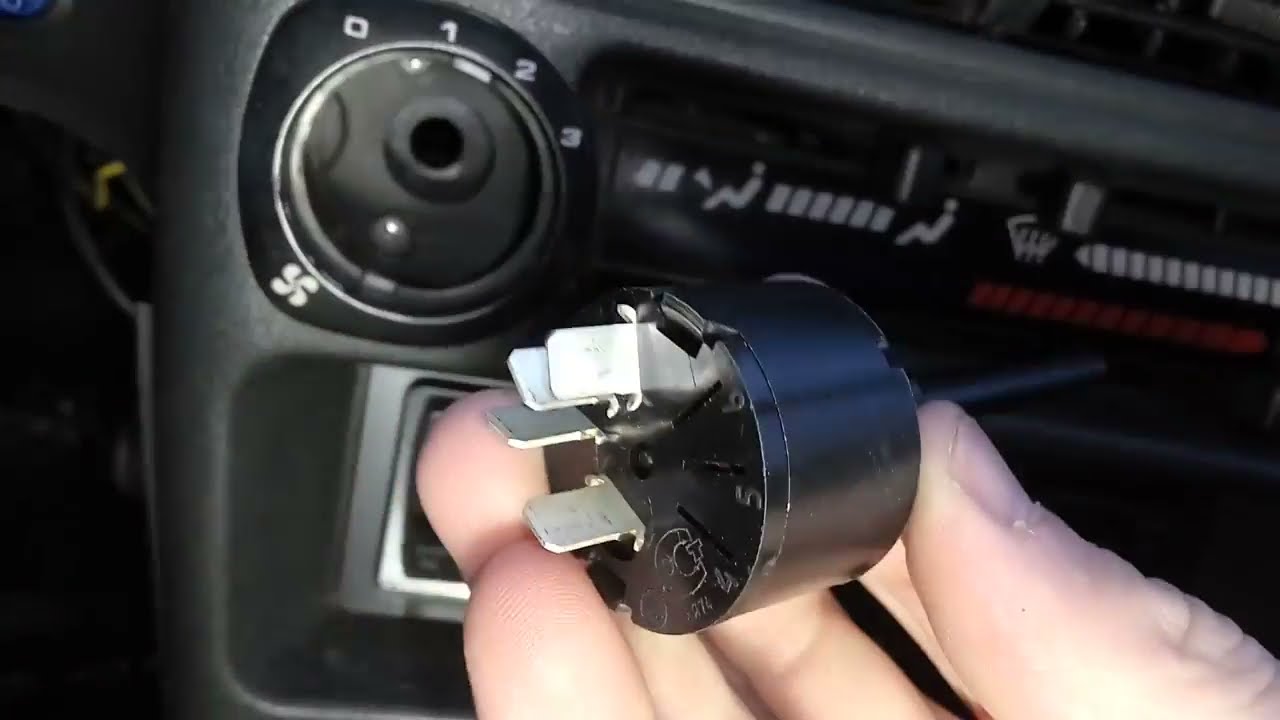

Проверка переключателя (краника)

Если переключатель печки при проведённых работах не реагирует, тогда проблема в кранике. Замена не всегда нужна. Перед тем как поменять устройство, следует проверить его работоспособность:

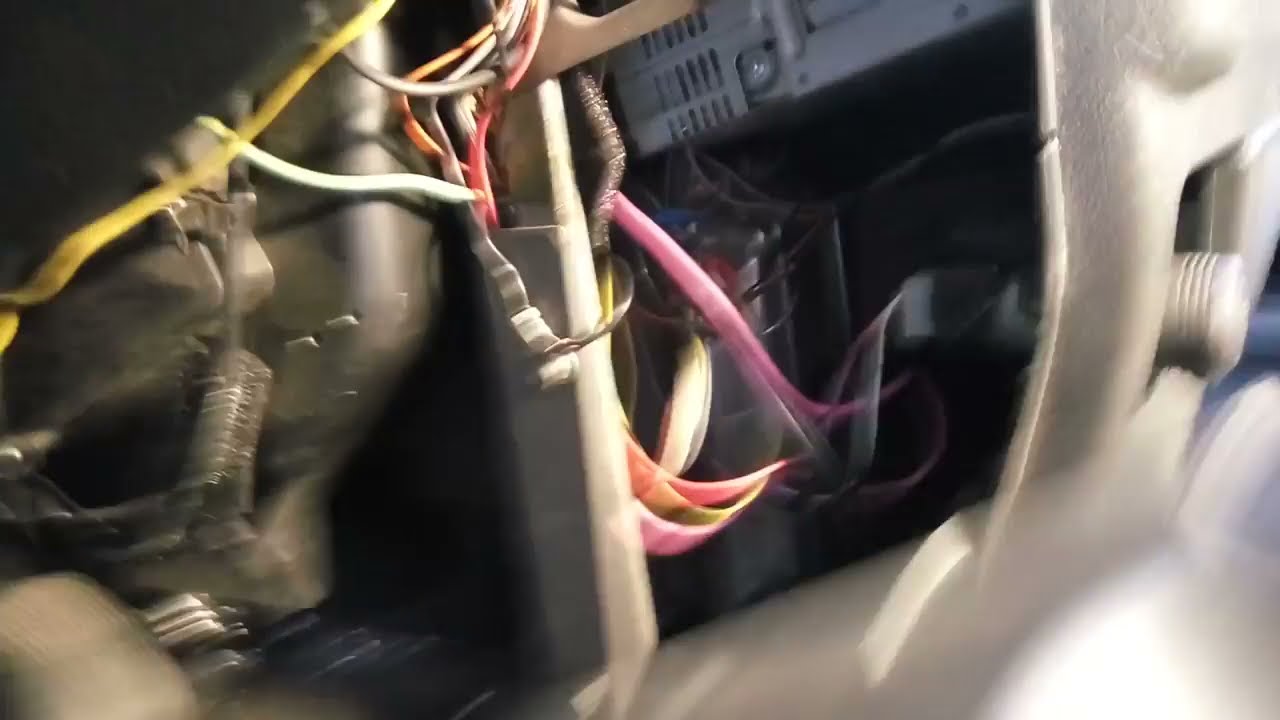

  • снимите центральную консоль,
  • подготовьте лампу и пару проводов,
  • включите мотор автомобиля,
  • замкните минус на массу,
  • плюс замыкается на трёхфазном резисторе,
  • если при таком контакте лампа загорелась, тогда с переключателем всё хорошо,
  • если лампа не горит, тогда причина в обрыве цепи или сгоревшем предохранителе.

Важно! Ещё одна возможная причина неисправности переключателя — сломанный моторчик. Проверьте его состояние и при необходимости замените.

Инструкция по замене переключателя

Нельзя сказать, что замена переключателей, установленных на печки ВАЗ-2114, сложная задача. Процедура кропотливая и во многом неудобная.

Важно! Опытные мастера советуют немного усложнить ремонт, но сделать работу комфортной и удобной. Для этого нужно снять приборную панель и полностью слить жидкость охлаждения. Это позволит за один подход поменять краник и старую охлаждающую жидкость.

Но снимать и сливать необязательно. Действуйте на своё усмотрение.

Для работы вам понадобится:

  • гаечный ключ на 10,
  • ветошь или старые тряпки,
  • жидкость охлаждения,
  • червячный хомут (его диаметр будет 15–23 мм),
  • отвёртка (крестовая),
  • ёмкость минимум на 5 литров,
  • новый переключатель (краник).

Когда всё подготовлено, можно начинать работу. Замена займёт у вас несколько часов, но сэкономит приличную сумму на услугах мастеров с СТО.

  1. Замена начинается со снятия всей центральной панели или только боковой стенки. Она находится со стороны переднего пассажира. Снимайте то, что вам удобнее.
  2. В ноги пассажирского места набросайте тряпок и ветоши, которая хорошо впитывает влагу. Поставьте тряпки под краник, чтобы пролитая охлаждающая жидкость не оставила на полу следов. Коврики тоже лучше убрать сразу.
  3. Поднимите капот, снимите хомуты шлангов печки (отводящий и подводящий). С краника демонтируются патрубки. В подготовленную пустую тару слейте всю охлаждающую жидкость из системы.
  4. Возвращайтесь в салон автомобиля ВАЗ-2114. Крестовой отвёрткой откручиваются хомуты, которые удерживают патрубки отопителя на кранике. Отсоедините их. Подставьте тару туда, ведь жидкость польётся оттуда. Сливайте всю охлаждающую жидкость.
  5. Пассатижами с тяги рычажка краника нужно снять скобу. Через отверстие рычажка её выводят.
  6. Нужно вернуться к подкапотному пространству. Там ключом на 10 снимайте пару креплений краника отопителя к щитку.
  7. Бегите в салон, где вы сможете полностью снять выключатель (краник).

Обратная сборка

Когда старый переключатель удалён, нужно начинать обратную сборку всего узла. Этап не менее ответственный.

  1. Убедитесь, что новый краник (переключатель) исправен, не имеет дефектов или повреждений. Покупайте сразу качественную вещь, чтобы потом не пришлось опять делать ту же работу.
  2. Поставьте переключатель на место. Со стороны подкапотного пространства краник фиксируется парой гаек. Будет лучше, если перед установкой гаек вы их смажете антикоррозийной смазкой. Они прослужат дольше.
  3. Откройте кран полностью, зайдя со стороны салона, после чего натяните скобу.
  4. Уже со стороны двигателя, а потом со стороны салона наденьте патрубки, как следует их зафиксируйте. Убедитесь, что крепление надёжное.
  5. Если вы решили слить жидкость охлаждения на этапе демонтажа, теперь её можно заливать обратно. Или сразу поменяйте для профилактики весь тосол. Если вышла только часть жидкости, тогда нужно открутить патрубок на дроссельном узле и долить недостающее количество охладителя.
  6. Патрубок верните на место, заведите двигатель и прогрейте его хорошо. Все хомуты подтяните после разогрева, после чего включайте печку.

Важно! После замены возможно скопление воздуха внутри радиатора печки. На это указывает холодный воздух, выходящий из печки после замены переключателя. Выгоните воздух, после чего ремонт завершён.

Вам остаётся только вернуть панель на место и проверить работу на ходу. Если всё сделано правильно и другие потенциальные причины поломки печки устранены, тогда отопительное оборудование начнёт подавать горячий воздух, как раньше.

Как вы считаете, действительно ли у ВАЗ-2114 отопительная система так плоха или всё зависит от конкретного автомобиля? Делитесь своими впечатлениями, оставляйте комментарии и задавайте свои вопросы. Мы с удовольствием на них ответим.

Как самостоятельно снять вентилятор печки ВАЗ-2114

Внешний вид моторчика вентилятора печки ВАЗ 2114

Проверка

Чтобы убедиться в том, что причиной неисправности системы отопления выступает именно моторчик, следует провести простую, но показательную процедуру:

  • Заведите автомобиль;
  • Включайте поочередно первую, вторую и третью скорости печки;
  • В случае отсутствия звуков, демонстрирующих начало работы вентилятора, моторчик вышел из строя;
  • Если вентилятор не включался на 1 и 2 режиме скорости, но заработал на 3, тогда причиной неполадки может выступать переключатель или дополнительный резистор.

Причины поломки

Моторчик может не работать по нескольким причинам. Каждая из них требует отдельного рассмотрения. Потому предлагаем вам ознакомиться с возможными причинами отказа в работе вентилятора в нашей таблице.

ПричинаВажно знать
Перегорел предохранительЗа печку отвечает предохранитель F7 с напряжением 30А. Заменить его не сложно, но основная проблема кроется в возможном возникновении короткого замыкания. Этот предохранитель отвечает за подсветку в бардачке, омыватель фар, прикуриватель, подогрев зеркал. В случае его неисправности, все указанные приборы перестанут работать
Отсутствует контакт в монтажном блокеЭто распространенная проблема для автомобилей, которая возникает в результате окисления контактов или потери прочности соединения
Залипает реле зажиганияОтопитель включается только после прогрева автомобиля. Потому рекомендуется проверить состояние реле зажигания в случае неработающего вентилятора. При необходимости замените реле
Печка включается только на 3 скорости1 и 2 скорость включаются за счет дополнительного резистора, а при 3 режиме ток идет прямо на моторчик. В этой ситуации следует заменить дополнительный резистор или проверить его контакты
Сломался переключатель печкиТут речь идет о проблемах с электрической целью или предохранителем. Для проверки их состояния можно воспользоваться контрольной лампой
Проблемы в конструкции моторчикаЕсли с переключателем и током все нормально, но вентилятор не реагирует, следует проверить уровень перегрева мотора, его контакты с массой или щетки на предмет залипания

В зависимости от возникших неприятностей, вам может потребоваться замена вентилятора. Поменять моторчик не сложно, хотя для этого следует обладать определенной сноровкой или хотя бы минимальным опытом в работе с электрооборудованием вашего автомобиля.

Первоочередное действие при замене моторчика печки — это отключение аккумулятора.

ВАЗ 2114: замена отопителя — правильное выполнение работы

Замена отопителя ВАЗ 2114

Сколько существует автолюбителей, столько имеется и причин для такой выполнения такой операции, как замена отопителя на ВАЗ 2114. Однако, как починить похожие неисправности, единого решения не существует.

Когда нужна замена

В каких вообще случаях необходимо осуществлять замену радиатора отопителя в автомобиле ВАЗ 2114:

  • Начал протекать радиатор отопителя
  • Он банально забился

Очень часто замена отопителя ВАЗ 2114 сопровождается у обладателей этого автомобиля бесконечным матом и массой затраченного времени. Не сложно своими руками поменять радиатор печки, но добраться до него достаточно трудно.
Итак, чем потребуется запастись:

  • Знаниями (для интереса хотя бы почитать мурзилку)
  • Набором всевозможных отверток, лучше если короткими
  • Можно изучить такой материал, как замена печки отопителя ВАЗ 2114 видео
  • И самое главное запастись терпением, которое вам в этом деле понабиться в безмерном количестве.

Каждый меняет по-разному, кто-кто полностью снимает панель, кто выполняет такую операцию как, замена отопителя без снятия панели ваз 2114, кто сливает охлаждающую жидкость, а кто-то просто ставит в патрубки заглушки (конечно же, лучше будет слить, чтобы не запачкать салон или не принять душ из антифриза или тосола) да и это не так тяжело, если под рукой имеется шланг от смесителя. В данном случае будем рассматривать метод замены отопителя без снятия панели.

Порядок выполнения работ

Прежде чем начать работы следует каким-нибудь кремом обильно помазать руки (их потом будет легче мыть, да и возможны в этом процессе порезы) и можно начинать этот трудоемкий процесс.
Итак:

  • Сливаем охлаждающую жидкость (если герметична у вас охлаждающая жидкость, то должна быть закрыта крышка расширительного бачка, после того как вместо заглушки в двигатель завернете шланг, откройте крышку и охлаждающая жидкость аккуратно потечет в подготовленную заранее емкость).
  • Затем необходимо снять бардачок и боковые панели, в этом деле необходимо открутить все крепежные винты которые вы видите.
  • Также не стоит забывать и откручивать крепления к полу – по бокам два винта, с левой и правой стороны панели. Затем откручиваем крепежные винты, которые закрепляют тросики (с левой и правой стороны), эти винты со стороны водителя держат еще и крышку радиатора, там их должно быть три штуки.
  • Необходимо еще раз удостовериться и проверить, все ли винтики и болтики раскручены (не забудьте выкрутить два самореза, расположенных ближе к двери пассажира и про тот, что установлен в правом верхнем углу на панели, он находится возле кнопок и закрыт заглушкой). Аккуратно на себя дергаем панель.
    Подставляем какой-нибудь брусок или можно пластиковую бутылку в образовавшийся проем между панелью и рамой со стороны пассажира.

Снятие боковой панели на ВАЗ 2114

  • Откручиваем от радиатора два хомута, не забудьте подставить под патрубки какую-нибудь емкость, чтобы охлаждающей жидкостью не залить салон. В системе охлаждающей жидкости остается еще достаточное количество, поэтому не спешите убирать тару.
    Для того, чтобы слить до конца охлаждающую жидкость можно снимать и одевать патрубки. Более подробно посмотреть этот процесс вы можете на фото.

Итак, слили всю жидкость, сдернули хомуты, чуть-чуть вылезает радиатор и упирается в нижнюю часть панели.В этом деле одному не справиться, необходимо одному приподнимать панель, а другому в это время выдергивать радиатор, такой же алгоритм и при сборке.
Итак:

  • Берем новый радиатор отопителя, и все как показывает инструкция, собирается в обратном порядке. Также необходимо понять, что не стоит экономить на радиаторе отопителя, и покупать ту модель, чья цена будет вызывать смех, поверьте, он не прослужит долго и эту сложную процедуру придется повторять снова.
    Лучше один раз купить качественный радиатор отопителя и много лет не знать с ним проблем.

Самым сложным в этом деле является снять радиатор, а после его можно продуть сжатым воздухом, чтобы очистить, запаять или вообще поменять. Также в процессе установки обратите внимание на патрубки, если они нуждаются в замене, то выполните это сразу, пока все открыто и доступно.

Замена вентилятора отопителя на ВАЗ 2114

Замена электродвигателя отопителя на ВАЗ 2114

Если не работает вентилятор отопителя на вашем автомобиле, то это, является бедой в не зависимости от времени года. Запотевают стекла автомобиля даже от дыхания водителя, а особенно от дыхания пассажиров, которые отпраздновали что-то.
Как правило, непосредственной угрозой безопасности являются непрозрачные стекла, короче говоря, необходима на автомобиле ВАЗ 2114 замена вентилятора отопителя или замена электродвигателя отопителя на ВАЗ 2114, в любом случае и та и другая операция проводятся одинаково.

Порядок выполнения

Замена электродвигателя отопителя ВАЗ 2114 начинается с отсоединения минусовой клеммы провода от соответствующего вывода на аккумуляторной батареи.
Итак:

  • Под панелью приборов в салоне отключаем разъем «плюсового» провода, который идет к электродвигателю и, открутив переднюю гайку крепежа отопителя к кузову, со шпильки снимаем клемму «массы» электродвигателя.

Замена вентилятора отопителя на ВАЗ 2114

  • Затем для осуществления такой операции как, замена вентилятора отопителя ВАЗ 2114, отворачиваем крестообразной отверткой пять саморезов крепления воздухоприточных решеток.
  • Снимаем правую и левую решетки воздухопритока.
  • Откручиваем при помощи крестообразной отвертки четыре крепежных самореза защитного кожуха и вынимаем сам защитный кожух.
  • Затем необходимо при помощи той же крестообразной отвертки отвернуть два винта крепления вентилятора к корпусу отопителя.
  • Сквозь резиновый уплотнитель вытягиваем провода электродвигателя. Выводим из коробки воздухопритока вентилятор отопителя.
  • Убираем уплотнитель кожухов. Затем при помощи плоской отвертки поддеваем защелки и разъединяем кожух на две части.
  • Освободив две крепежные скобы, убираем крышку от электродвигателя вентилятора и вытаскиваем электродвигатель вместе с колесом.

Внимание: Чтобы избежать нарушения балансировки не следует с вала электродвигателя снимать колесо вентилятора. На этом и заканчивается замена мотора отопителя ВАЗ 2114.

В обратной последовательности проводим установку и сборку вентилятора отопителя. Следует уплотнитель приклеивать универсальным клеем.

Замена переключателя отопителя на ВАЗ 2114

Замена переключателя отопителя

Необходимо сразу заметить, что замена переключателя отопителя ВАЗ 2114 является не сложной работой, но очень неудобной и кропотливой. Для большего удобства также можно снять приборную панель и слить польностью охлаждающюю жидкость, но можно все выполнить и без этого.
Для того чтобы заменить кран печки нам потребуется:

  • Ключ на 10
  • Тряпки
  • Охлаждающая жидкость
  • Червячный хомут диаметром16-23 мм
  • Новый кран отопителя
  • Пустая тара объемом от 5 литров
  • Крестовая отвертка.

Как заменить кран печки на ВАЗ 2114

Первым делом необходимо открутить боковую стенку со стороны пассажира центральной панели приборов или снять панель полностью – на ваше усмотрение.
Итак:

  • Кладем тряпки под ноги пассажира и под краник, чтобы впитались пролитые капли жидкости.
  • Открываем капот и отвинчиваем хомуты отводящего и подводящего шланга печки, снимаем с краника патрубки и в пустую емкость сливаем жидкость.
  • Затем в салоне автомобиля при помощи крестовой отвертки отвинчиваем крепежные хомуты крепления патрубков отопителя к кранику и отсоединяем их. Подставляем емкость, чтобы слить охлаждающую жидкость.
  • При помощи пассатиж снимаем скобу от тяги рычажка краника и из отверстия рычажка выводим ее.
  • Затем снова возвращаемся в подкапотное пространство и с помощью ключика на 10 откручиваем 2 крановых крепежа отопителя к щитку.
  • И снова возвращаемся в салон и вытаскиваем краник.

В обратном порядке устанавливаем новый краник:

  • На свое место устанавливаем новый краник.
  • Закрепляем его с моторного отсека двумя гайками (рекомендуется предварительно их смазать антикором.
  • Полностью открываем краник со стороны салона и натягиваем скобу.
  • Затем со стороны моторного отсека и стороны салона одеваем патрубки, их хорошо закрепляем.
  • Если полностью сливали, то заливаем охлаждающую жидкость, или на дроссельном узле откручиваем патрубок и до тех пор заливаем жидкость в трубку, пока не заполниться.
  • Устанавливаем на место патрубок, заводим автомобиль, прогреваем, подтягиваем на патрубках краника хомуты и включаем печку.

Если холодный воздух дует из печки, то в радиаторе печки, скорее всего, остался воздух. Чтобы устранить эту проблему необходимо будет выгнать воздух.
На этом процедура замены краника печки закончена, закрутите панель приборов на место и можете кататься.

Не работает вентилятор печки ВАЗ 2114 причины.

Здравствуйте. Если Вы в лютый мороз или в жаркий летний день завели машину, а вентилятор печки на ВАЗ 2114 перестал работать и не дует — не расстраивайтесь, так как эту проблему можно быстро решить прочитав данную статью. Для того, чтобы понять причины по которым может не работать вентилятор печки, давайте сначала рассмотрим электрическую схему подключения мотора печки.

Схема вентилятора печки ВАЗ 2114, 2115, 2113.

И так, вот список всех составляющих схемы:

  1. Монтажный блок (он же блок предохранителей).
  2. Замок зажигания.
  3. Реле разгрузки замка зажигания.
  4. Переключатель скоростей вентилятора печки.
  5. Дополнительные резисторы.
  6. Мотор печки.
  7. Выключатель обогрева заднего стекла с контрольной лампой.
  8. Нагревательный элемент обогрева заднего стекла.

Схема работает следующим образом. При повороте ключа в замке зажигания (2) включается его разгрузочное реле (3). С разгрузочного реле подаётся питание предохранитель f7 в монтажном блоке (1). После предохранителя питание идёт на выключатель обогрева заднего стекла (7) и переключатель скоростей вентилятора (4), который распределяет на какой из резисторов (5) дальше пойдёт питание. Выход 1 с переключателя (4) соответствует самой медленной скорости обдува, а выход 3 идёт на прямую к моторчику печки (6), т.е. самая высокая скорость обдува.

Причины по которым не работает моторчик печки ВАЗ 2114, 2115, 2113.

Причины по которым свежий поток холодного воздуха летом или горячая струя зимой не идёт из воздуховодов вашего ВАЗ 2113, 2114, 2115, могут быть двух видов:

  • механические
  • электрические

Рассмотрим их более подробно.

Механические причины по которым не работает вентилятор печки ВАЗ 2114, 2115, 2113.

В первую очередь к механическим причинам относится засорение воздуховода.

Как видно на фото, листья, ветки и прочий мусор попадают под кожух и забивают воздуховод моторчика печки. Мусор может попасть и в саму секцию с лопастями и заклинить вентилятор печки. Обычно перед этим из под копотного пространства доносится свист или скрежет.

К механическим причинам неработоспособности мотора печки можно отнести заклинивание лопостей в следствии неправильной установки корпуса вентилятора печки. При снятии моторчика печки часто повреждаются защёлки фиксирующие две части корпуса. И если эти части между собой крепко не зафиксированы, то между ними будет щель и поток воздуха, который должен идти в салон, будет попадать в эту щель. Так же части корпуса могут вообще клинить лопости моторчика, тогда он вообще не будет крутиться.

Проблемы вентилятора печки с электрической части.

В этом разделе рассмотрим цепь до вентилятора печки ВАЗ по составляющим.

Предохранитель.

Пойдём по схеме данной в начале поста. Если у Вас не работает вентилятор отопителя вместе с подогревом заднего стекла, то дело 100% в предохранителе. Проверяйте предохранитель f7 в монтажном блоке, если он в порядке, то ищите мультиметром приходит ли на него плюс с реле разгрузки замка зажигания. Для этого при включённом зажигании один щуп мультиметра помещаем на предохранитель а другой на кузов авто. Если всё в порядке, смотрим цепь от предохранителя до переключателя скоростей и выключателя подогрева.

Переключатель скоростей вентилятора печки.

С предохранителем разобрались — идём дальше. А дальше у нас переключатель скоростей мотора печки. Для его проверки снимаем с него разъём. На разъёме три входа рядом и один расположен, как бы отдельно от них. Замыкаем проводом любой из этих трёх входов с тем, который стоит отдельно. Если моторчик заработал, то всему виной переключатель скоростей, если нет — капаем дальше.

Дополнительные резисторы.

Если вентилятор работает, но только на третьей (самой быстрой) скорости, то тут всему виной дополнительные резисторы. На третьем режиме питание подаётся напрямую на вентилятор обходя дополнительные резисторы, поэтому на других режимах он не работает.

Моторчик печки ВАЗ 2114, 2115, 2113.

Если проверка всех перечисленных выше узлов, показала их работоспособность — причина в самом моторчике печки. Скорее всего он сгорел или у него плохая масса. Для проверки снимаем его (как это сделать читайте тут) и подключаем напрямую к аккумулятору (чёрный провод, прикрученный к кузову — минус). Если работает — плохая масса. Не работает — меняем моторчик.

Что делать, если не работает печка на ВАЗ 2114, 2113, 2115

Попробуем разобраться, почему может не работать печка, а именно вентилятор отопителя на ваз 2114, 13, 15.

Чтобы понять, что у вас не работает вентилятор печки, нужно всего лишь при заведенной машине попробовать включить печку на разных скоростях. Если вентилятор заработает, то вы сразу услышите шум. К слову, если вентилятор работает на какой-то одной скорости, то дело в дополнительном резисторе или в переключателе режимов печки.

Почему может не работать вентилятор?

Сгорел предохранитель.

За работу вентилятора печки отвечает предохранитель под номером F7 с силой тока 30А. Если перегорит этот предохранитель, от у вас в машине не будут работать также:прикуриватель, омыватель фар, лампочка в бардачке и обогрев заднего стекла. Поэтому проверить данный пункт достаточно легко. Сложнее устранить поломку, т.к. если у вас сгорел предохранитель, значит где то есть короткое замыкание, которое нужно найти перед установкой нового предохранителя.

Закисли контакты в монтажном блоке.

Окислившиеся контакты — весьма распространенная проблема. Чтобы вентилятор заработал достаточно пошевелить провода идущие в монтажный блок.

Залипло реле зажигания.

Если вашу печку глючит и она включается только на прогретую, то все дело в реле зажигания. В данном случае поможет только замена реле, которое находится под панелью приборов.

Печка работает только в третьем положении.

Если это так, то вам нужно заменить добавочный резистор, т.к. в первых двух положениях ток на печку идет через него.

Переключатель печки не работает.

Для проверки переключателя возьмите 12вольтовую лампочку. Чтобы получить доступ к переключателю печки нужно снять центральную консоль панели приборов. Теперь делаем следующее: включаем зажигание; Минусовой провод от лампочки кидаем на кузов, а другой поочередно подключаем 1-2-3му выходам на дополнительном резисторе. Если лампочка загорается, значит переключатель работает. Если не загорается, то нужно подключить лампочку к плюсовому проводу на переключателе положения(сине-желтый провод). Если лампочка не загорается, то нужно проверять предохранитель или искать обрыв цепи.

Не работает вентилятор.

Если вы все проверили и вентилятор все равно не работает, значит либо он перегорел, либо у него плохой контакт массы, либо в моторчике залипли щетки.

Почему может не работать печка:

Ремонт и обслуживание печки ВАЗ 2114

Причины неисправности печки на ВАЗ 2114 могут быть самые разнообразные. Практически у каждого автолюбителя проблемы с печкой ВАЗ 2114, как ни странно, возникают именно с приближением холодов, температура воздуха все понижается, а время затраченное на прогрев машины все увеличивается. Многие владельцы автомобилей не дожидаются возникновения проблем, а заблаговременно готовят свой автомобиль к зимнему периоду, в частности это касается и проверки рабочего состояния печки.

Причины неисправности печки ВАЗ 2114

  1. Потекла печка на ВАЗ 2114. В данной ситуации дешевле и проще приобрести новый радиатор. Не смотря на то, что пробоина может быть небольших размеров, радиатор уже не сможет в полной мере выполнять свой функционал, полностью соответствовать предъявленным характеристикам. Конечно, в случае обращения за квалифицированной помощью в специализированный сервис, неисправность обязательно устранят, но это не решение проблемы, т.к. пройдет короткий промежуток времени и дефект вновь проявиться, учитывая то, что сумма ремонта не такая уж и маленькая.
  2. Радиатор ВАЗ 2114 забился. В данной ситуации есть шанс дать радиатору новую жизнь, при проведении правильного ремонта. Но прежде чем ремонтировать его необходимо снять. Очистку можно сделать, используя KARCHER, либо при помощи продувания сжатым воздухом. Но этот процесс необходимо проводить очень аккуратно, т.к. радиатор может не выдержать большого давления и в результате просто сломается. И тогда точно придется приобретать новый, на замену.
  3. Поломка моторчика. Эта проблема возникает в результате повреждения предохранителя. Решить данную проблему достаточно легко, вышедший из строя предохранитель просто, необходимо заменить. Но возможно этого не достаточно для решения данной проблемы. Возникает вопрос, по какой причине сгорел предохранитель? Скорее всего, в проводке случилось короткое замыкание, для предотвращения повторной ситуации, лучшим решением будет так называемый «прозвон» всей цепи, для выявления недостатка системы и последующего устранения. Иначе при плохом развитии событий, может произойти короткое замыкание, с негативными последствиями.

На моделях ВАЗ 2114 предохранитель класса F7, имеет силу тока 30А. Он отвечает дополнительно за цепи прикуривателя, встроенной подсветки на бардачок, обогрев заднего стекла. Если причина неисправности кроется в предохранителе, это можно определить на ранних стадиях.

Если причина не в предохранителе, убедитесь, что на вентилятор поступает напряжение, для проверки используйте «мультиметр». Или причина в приходящих проводах выдающих слабый контакт.

  1. Слабый контакт внутри монтажного блока. Это достаточно распространенный недостаток данных моделей. В блоке обязательно необходимо проверить все имеющиеся контакты, есть вероятность окисления или некачественного присоединения, в итоге цепь обрывается, что негативно влияет на процесс работы вентилятора.
  2. Вода в реле зажигания. Радиатор начинает работать при прогретой автомашине, это напрямую связано с испарением в реле воды, только после этого реле работает.
  3. Салон ВАЗ 2114 плохо обогревается. Не смотря на то, что печка 2114 по первым признакам подает в салон теплый воздух, двигатель также разогрет до 90 градусов, тем не менее воздух в салоне недостаточно прогрет. Здесь необходимо с пассажирской стороны открутить боковую сторону торпеды, и проверить идущие от печки два шланга, если они холодные, то причина в их засорении. Достаточно при помощи нехитрых манипуляций их прочистить.

Советы по выбору радиатора

Давайте разберем основные нюансы при выборе печки на ВАЗ 2114. Как известно устройство отопителя ВАЗ 2114 заводского производства имеет большой показатель уровня необходимой теплоотдачи. Но в свободной продаже необходимой модели попросту нет, в этом случае приобретаем то, что есть в наличии. Естественно характеристики б/у радиатора абсолютно ни куда не годятся, причина очевидна, через пару месяцев придется опять менять радиатор, одним словом вы выбросите деньги на ветер. В данной ситуации более правильным решением будет немного переплатить, но приобрести новое устройство.

Опираясь на отзывы потребителей, большим спросом обладают радиаторы производителя ДААЗ, т.к. соблюдены качественные показатели производимых моделей, параметры теплоотдачи также на высоте. Что касается материала, из которого произведена печка ВАЗ 2114, нельзя с уверенностью определить лидера среди алюминиевых или медных радиаторов. У каждого есть преимущественные показатели и определенные недостатки, такие как, характеристики теплоотдачи, срок непосредственной работы.

Схема печки ВАЗ 2114

На схеме наглядно просматривается устройство печки ваз 2114:

под номером 44 – вентиляционный мотор, 45 – резистор дополнительного сопротивления, 46 – тумблер для переключения скоростей. Эта схема дает понять как работает отопитель ваз 2114.

Схема печки ВАЗ 2114

Для проведения диагностики работоспособности печки ВАЗ, необходимо применить следующие действия:

Отопитель ВАЗ 2114 включаем переключателем (1) на 1-ю, затем 2-ю и 3-ю режимы скорости. Рычажком (2) и (4) регулируется желаемое направление воздуха, и последний (4) имеет функцию выбора температуры воздуха. Бывает и так, что даже некоторые не знают, как включить печку на ВАЗ 2114.

Схема печки ВАЗ 2114

В случае отсутствия признаков работы, следовательно, вентилятор совсем не включается. Но если радиатор на некоторых скоростях проявляет признаки работы, следовательно, причина не в неисправности вентилятора, а возможно в резисторе (добавочном), либо отопитель салона ВАЗ 2114 не реагирует на переключатель. Есле же вентилятор работает на полную мощность и температура выбрана по максимуму при полностью прогретом двигателе, а из воздуховода идет холодный воздух. То вероятна причина засора радиатора печки.

Как провести работы по замене печки ВАЗ 2114 (замена радиатора)

Отопление ВАЗ 2114 заменяется следующим образом, для начала необходимо жидкость охлаждения слить из системы, только после этой нехитрой манипуляции снимается панель (приборная), чтобы беспрепятственно добраться до радиатора. Для экономии времени работы, возможно, отсоединить только часть панели, в области бардачка и консоли. Лучше эту процедуру проводить вдвоем, чтобы один человек панель нужным образом оттягивал, а второй снимал радиатор. Но есть еще один метод, крепление панели удалить с двух сторон, и затем провести процедуру ослабления кронштейнов. В результате беспрепятственно можно менять печь ВАЗ 2114 на новую. Но не забывайте предварительно провода отсоединить. Дальнейшим шагом будет удаление гаек осуществляющих функцию крепления радиатора к корпусу, и дальнейшее ослабление хомутов, с помощью которых обеспечивается крепление патрубков. Вот и все, дальнейшая замена осуществляется в обратном порядке.

Ремонт печки ВАЗ 2114

Для осуществления ремонта печки необходимо ее снять и затем провести необходимую регулировку.

Схема печки ВАЗ 2114

Схема печки ВАЗ 2114

  • Прежде чем снять отопитель (1), обязательно снимите провод идущий на «массу», и охлаждающую жидкость необходимо заранее слить.
  • Аккуратно снимаем приборную панель, и осторожными движениями отсоединяем воздуховод (19) именно по нему воздух поступает в салон автомобиля.
  • Следующим шагом работы, будет проведение ревизии электрической системы: проверка проводов резистора (18), вентилятора, электрического двигателя (2), шлангов крана отводящего (13 и подводящего (12).
  • На щитке последовательно снимаются 2 гайки закрепляющие кран.
  • Аккуратно убирается уплотнитель с труб крана.
  • Убираются гайки закрепляющие печь к корпусу.
  • В результате отопительный прибор можно снять.
  • После проведения необходимой регулировки, установка осуществляется по тому же методу но в обратном порядке.

Меняем фильтр салона ваз 2114

Воздух внутри салона без использования фильтра будет наполнен дорожной пылью и выхлопными газами, понятно, что это негативно скажется на здоровье водителя и пассажиров. Непосредственная функция фильтра автомобиля – очищение воздуха поступающего в салон. В результате он подвержен быстрому загрязнению, и от такого фильтра нет абсолютно никакой пользы. Только затрудняет проход воздуха к отопителю. По этой причине фильтр подлежит замене. Эта процедура доступна для самостоятельной замены. Для начала демонтируете щеткодержатели и систему стеклоочистителей, затем убирается решетка (пластиковая). После этого удаляются гайки крепления пластмассовой накладки, в результате освобождается небольшое отверстие. Фильтр ни чем не крепится, поэтому в его извлечении недолжно возникнуть проблем, и тем же путем меняется на новый. Все детали монтируются на свои места.

Вывод

Процедура замены печки ВАЗ 2114 довольно проста. Основной момент это своевременная замена патрубков и хомутов, если они не годятся для дальнейшей эксплуатации.

После проведения ремонтных или обслуживающих работ не забывайте обратно заливать в систему жидкость для охлаждения.

По окончанию работы, при запуске мотора, печка должна отлично справляться с функцией обогрева. Если же случилось обратное, по всей видимости, возникла воздушная пробка.

При ремонте транспортное средство необходимо держать на ручнике. В случае если перед началом ремонтных работ автомобиль работал, тогда радиатор будет очень горячим, поэтому, немного подождите.

Если вы понимаете, что не справитесь с проведением данных работ, луче обратитесь в сервисную службу.

Что делать, если не работает вентилятор отопителя на ВАЗ 2114, 2113, 2115

Попробуем разобраться, почему может не работать вентилятор отопителя на ваз 2114, 13, 15.

Чтобы понять, что у вас не работает вентилятор печки, нужно всего лишь при заведенной машине попробовать включить печку на разных скоростях. Если вентилятор заработает, то вы сразу услышите шум. К слову, если вентилятор работает на какой-то одной скорости, то дело в дополнительном резисторе или в переключателе режимов печки.

Почему может не работать вентилятор?

Сгорел предохранитель.

За работу вентилятора печки отвечает предохранитель под номером F7 с силой тока 30А. Если перегорит этот предохранитель, от у вас в машине не будут работать также:прикуриватель, омыватель фар, лампочка в бардачке и обогрев заднего стекла. Поэтому проверить данный пункт достаточно легко. Сложнее устранить поломку, т.к. если у вас сгорел предохранитель, значит где то есть короткое замыкание, которое нужно найти перед установкой нового предохранителя.

Закисли контакты в монтажном блоке.

Окислившиеся контакты — весьма распространенная проблема. Чтобы вентилятор заработал достаточно пошевелить провода идущие в монтажный блок.

Залипло реле зажигания.

Если вашу печку глючит и она включается только на прогретую, то все дело в реле зажигания. В данном случае поможет только замена реле, которое находится под панелью приборов.

Печка работает только в третьем положении.

Если это так, то вам нужно заменить добавочный резистор, т.к. в первых двух положениях ток на печку идет через него.

Переключатель печки не работает.

Для проверки переключателя возьмите 12вольтовую лампочку. Чтобы получить доступ к переключателю печки нужно снять центральную консоль панели приборов. Теперь делаем следующее: включаем зажигание; Минусовой провод от лампочки кидаем на кузов, а другой поочередно подключаем 1-2-3му выходам на дополнительном резисторе. Если лампочка загорается, значит переключатель работает. Если не загорается, то нужно подключить лампочку к плюсовому проводу на переключателе положения(сине-желтый провод). Если лампочка не загорается, то нужно проверять предохранитель или искать обрыв цепи.

Не работает вентилятор.

Если вы все проверили и вентилятор все равно не работает, значит либо он перегорел, либо у него плохой контакт массы, либо в моторчике залипли щетки.

Почему может не работать печка:

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Как Поменять Переключатель Печки. Ваз 2114

Reмастер HD 02:40

Описание

ЛУЧШИЕ товары с Aliexpress:
Мой ВИДЕОРЕГИСТРАТОР — https://goo.gl/bZ6fgE
КАРБОН — https://goo.gl/HQSc8b
ПОДОГРЕВ СИДЕНИЙ — https://goo.gl/J7FdUz
КРЕАТИВНЫЕ НАКЛЕЙКИ — https://goo.gl/vZTKjL https://goo.gl/D9GQPq
ВИДЕО ПЛЕЕР — https://goo.gl/V2TY7U
ЗЕРКАЛО ЗАДНЕГО ВИДА — https://goo.gl/8L6oPD
АУДИО ПЛЕЕР — https://goo.gl/4cnKpX
КАМЕРА — https://goo.gl/WQvQvy
КАМЕРА ЗАДНЕГО ВИДА — https://goo.gl/kXV9aD
НОМЕР ТЕЛЕФОНА — https://goo.gl/gXxfbE
ЛОГОТИП НА СЕТКУ ДИНАМИКА — https://goo.gl/HBgPTP
АВТОМОБИЛЬНОЕ ЗАРЯДНОЕ УСТРОЙСТВО от Xiaomi — https://goo.gl/HgkEvX
ВИДЕОРЕГИСТРАТОР от Xiaomi — https://goo.gl/vWrbZq
НАБОР ДЛЯ СНЯТИЯ ОБШИВКИ — https://goo.gl/Yaotkd
ЛАМПОЧКИ — https://goo.gl/LsB1eg https://goo.gl/plDvud https://goo.gl/F1Z8Gl https://goo.gl/SUTpbg
Телеграм — https://teleg.one/remaster11
Группа Вконтакте — https://vk.com/remacter
Instagram — https://www.instagram.com/_remaster1_/
Сотрудничество: wlad2540@yandex.ru
Поддержать канал:
Webmoney: WMR — R307411149961; WMZ — Z334828350655

Подписывайтесь на наш Telegram канал! @thewikihow открыть Мониторим видео тренды 24/7

Поделиться с друзьями:

Добавить временную метку

Включение данной опции позволит добавить к ссылке время начала воспроизведения видео, где H:M:S — часы:минуты:секунды

Фото обложки и кадры из видео

  • Как Поменять Переключатель Печки. Ваз 2114, Reмастер

    Замена вентилятора печки ВАЗ 2113, 2114, 2115

    Вентилятор печки ВАЗ 2114 предусмотрен для принудительного нагнетания воздуха на радиатор обогрева салона. После прохода воздуха через соты радиатора он становится теплый и поступает через воздуховоды в салон автомобиля. При выходе из строя вентилятора вся система отопления перестает корректно работать и ее эффективность равна нулю.

    В этой статье разберем процесс замены вентилятора печки ВАЗ 2114, перечислим инструмент для работы, а также расскажем о выборе вентилятора и причинах поломки.

    Причины поломки

    Причин неисправности может быть несколько:

      Самая распространенная проблема неработающего вентилятора — это перегоревший предохранитель. В блоке предохранитель нужно смотреть с обозначением F7 (20А). Помимо вентилятора печки он отвечает за прикуриватель, обогрев зеркал и подсветку бардачка.

    Выбор вентилятора

    Оригинальный вентилятор печки рекомендуемый заводом изготовителем идет с каталожным номером — 2108-8101078. Производится он в России и стоит 1900 рублей. Также можно приобрести аналоги. Это вентиляторы от производителей Fenox (HM81002) и Master-sport (2108-8101078-PCS-MS). Цены на них в пределах 1500 рублей.

    Инструменты для работы:

    • рожковый ключ на десять;
    • крестовая отвертка.

    Пошаговый процесс замены

    1. Откройте капот и отключите минусовую клемму АКБ.
    2. За моторным щитом открутите четыре винта крепления кожуха вентилятора и снимите его. Винты под крестовую отвертку.

    После демонтажа кожуха отверните два винта, которые удерживают корпус вентилятора.

    С помощью шлицевой отвертки откройте защелки и разделите пластиковый корпус вентилятора на две половины.

    Разъедините клемму питания моторчика печки (расположена она над педалью газа).

    Открутите гайку под ключ на десять и снимите клемму массы моторчика печки (клемма располагается над педалью газа).

    После того как скинули провода демонтируйте вентилятор вместе с моторчиком.

    Выкрутите два винта и появится возможность снять пластиковых кожух.

  • После выполнения вышеперечисленных операций вентилятор с моторчиком свободен. Берем новый вентилятор и производим обратную сборку.
  • Наглядно процесс замены вентилятора печки ВАЗ 2113, 2114, 2115 в этом видео:

    Резюмируем

    Как видите, процесс замены вентилятора простой и не представит сложности для водителя, который хоть раз в жизни держал инструмент в руках. На самостоятельную замену нужно не более двадцати минут времени, а цена замены вентилятора печки ВАЗ 2114 на СТО от 200 до 500 рублей.

    0 0 голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
