Доработка системы вентиляции картера двигателей LADA (клапан PCV)

Доработка системы вентиляции картера двигателей LADA (клапан PCV)

Если в ходе эксплуатации автомобиля LADA замечаете, что во время нагрузки (при работе кондиционера, включенном подогреве и т.д.) в пробке двигатель начинает работать неустойчиво (троит, плохо тянет и т.д.), возможно, причина кроется в системе вентиляции картера. В статье предлагается решить проблему путем установки клапана PCV от иномарки.

Схема штатной системы вентиляции картерных газов

Система вентиляции картерных газов двигателей ВАЗ состоит из двух контуров, которые работают на разных режимах нагрузки и оборотах:

  • Малый контур вентиляции подключен к клапанной крышке и впускному коллектору (в за дроссельном пространстве). Данная схема подключения обеспечивает интенсивную вентиляцию картера за счет разряжения, возникающего во впускном коллекторе, при закрытом дросселе. Чтобы не возникало такого эффекта, как гипервентиляция, сечение малого контура ограничивается жиклером в корпусе тросового дросселя, диаметром 1,7 миллиметров. Данный контур работает в районе 800-1500 оборотов.
  • Большой контур вентиляции подключен к клапанной крышке и воздушному патрубку (в пред дроссельном пространстве). Такая схема обеспечивает интенсивную вентиляцию картера на повышенных оборотах. Сечение большого контура 16-18 миллиметров

Примеры, демонстрирующие недостатки штатной системы вентиляции картерных газов:

  • Автомобиль спускается с горки с включенной передачей. В таком режим двигатель работает на повышенных оборотах при сниженной нагрузке. В картере создается высокое разряжение, и подключается большой контур вентиляции, в котором нет никаких регулирующих клапанов. Так как оба контура подключены в один объем маслоуловителя, то сильное разряжение в картере затянет свежую порцию воздуха в обход дросселя. ДМРВ покажет увеличенный расход воздуха, а ЭБУ попытается прикрыть дроссель. Поняв, что это не возможно (он и так закрыт), последует коррекция обедненной смеси увеличением подачи топлива (увеличится расход топлива). В результате весь внутренний объем двигателя будет работать, как параллельный ресивер, весьма значительного объема, подключенный к впуску в обход дросселя. Именно этот объем и будет мешать качественному смеси образованию.
  • Автомобиль в пробке едет в натяг с дополнительными потребителями (например, включенном кондиционере). Муфта компрессора подключается, нагрузка возрастает скачкообразно. Воздуха двигателю не хватает, он его начинает тянуть из картера в обход дросселя. Но ЭБУ, также в курсе включения муфты и также подает больше воздуха, открывая дроссель. Разряжение резко падает, вакуумному усилителю тормозов (ВУТ) не хватает сил удержать машину. Рывок вперед. ЭБУ видит увеличение кислорода, перекрывают дроссель. Резкий рост разряжения, ВУТ схватывает. Машина дергается, удар по трансмиссии. И так до бесконечности.

В результате в обоих случаях при работе двигателя происходят скачки оборотов, мотор захлебывается от нагрузки. Возможны рывки и вибрация на МКПП, АКПП и АМТ. Для устранения этих недостатков предлагается доработать конструкцию по одной из представленных схем.

Схемы модернизаций системы вентиляции картерных газов

Схемы доработки системы вентиляции картерных газов, а также описание предоставлены IgorRV .

Для автомобилей LADA с МКПП и АМТ («робот») подойдет схема №1 «Схема вентиляции картерных газов с PCV клапаном для Е-ГАЗ и тросовым дросселем»:

Необходимо установить клапан PCV (артикул 94580183, цена около 400 рублей) от иномарки в малый контур вентиляции картера. При подключении клапана PCV в малый контур на Е-ГАЗе используйте новый шланг (бензомаслостойкий 8 мм без тканевой армировки). На тросовом дросселе подключайте в ресивер, не в дроссель.

В результате клапан будут перекрывать контуры в переходных режимах, что позволит:

  • Принимать нагрузку без рывков и просадки оборотов двигателя (например, при работающем компрессоре, обогреве стекол, сидений и т.д.).
  • Уменьшить вибронагрузку на холостом ходу
  • Увеличить тягу с низов (отмечено владельцами АКПП с двигателем ВАЗ-21126, МКПП с ВАЗ-21227, 21126 и 11186 и АМТ с ВАЗ-21127).
  • Получить более резкую реакцию на педаль газа и более быстрые переключения (на АМТ). Возможно из-за того, что клапан не дает двигателю сбрасывать обороты поддерживая более оптимальный алгоритм переключений.
  • Снизить расход масла через вентиляцию.

Срок замены клапана — 40 000 км пробега.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №2:

Описание схемы №2: Редукционный клапан подключается последовательно в большой круг вентиляции. Тем самым он регулирует поток картерных газов на повышенных оборотах и в переходных процессах. Это позволяет:

  • Осуществлять полный контроль за потоками картерных газов между малым и большим контуром.
  • Улучшить режим работы двигателя.
  • Снизить вибронагруженность.
  • Снизить выброс масла в вентиляцию.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №3:

Описание схемы №3: Для улучшения работы тормозной системы, облегчения процесса удержания машины на тормозах в режиме «D», применен «Эжекционный насос». За счет потока картерных газов, от малого контура, происходит усиление разряжения в трубке идущей к вакуумному усилителю. Происходит это на малых оборотах, что очень помогает при езде по пробкам. Постоянно держать ногу на тормозе не очень легко, а этот насос задачу облегчает.

  • Избавление от вибраций, провалов, трансмиссионных ударов.
  • Двигатель начинает работать более спокойно, мягко.
  • Усилие на педали тормоза становится меньше.
  • Кондиционер включается почти незаметно.
  • эжекционный насос (артикул 10793 VIKA, цена 546 рублей);
  • редукционный клапан (артикул 1117701500 JP GROUP, 422 рубля);
  • клапан PCV (артикул 94580183 GENERAL MOTORS, 400 рублей);
  • хомуты (около 10 штук, 600 рублей);
  • тонкий, бензостойкий 8 мм шланг 50 см (100 рублей);
  • стандартный патрубок вентиляции.

Установка клапана PCV на Гранту:

Установка клапана PCV на Весту:

Кстати, есть и другие способы доработать систему вентиляции картера. А вы готовы к таким модернизациям? Напомним, среди владельцев автомобилей ЛАДА также распространена доработка системы зажигания (установка в жгут катушек зажигания конденсаторов).

Замена патрубков картерных газов в Ладе Приора

Давно заметил масляные пятна на блоке цилиндров возле выхода сапуна (патрубка картерных газов), напрашивалась замена патрубка, но так как на скорость не влияет, то и лезть туда не хотелось. Так же имелись небольшие запотевания на входе патрубка сапуна в клапанную крышку и верхнем патрубке, входящем в рукав дросселя, ну и возле датчика давления масла.
На днях на Драйве поднималась тема запотевания двигателя, и я решил больше не откладывать и все-таки заняться заменой патрубков.
Так как машина без кондёра, то доступ к нижнему хомуту патрубка сапуна есть, хоть и не совсем удобный. Знал, что в очередной раз обдиру все руки, но с этим смирился, лишь бы не лезть под машину и снимать защиту, т.к. ни ямы, ни подъемника у меня нет.
Замена не сложная, подробности на фото.

Вот такая красота из масла и пыли разрослась на моем блоке цилиндров!

Вход патрубка сапуна в клапанную крышку практически сухой.

Выход из клапанной крышки тоже в масле, на входе в рукав дросселя сухо.

Тонкий шланг тоже сопливит.

Масло на входе тонкого шланга в ресивер.

Купил два новых патрубка и пузырек для мытья двигателя.

Патрубки стояли, что называется, на сухую. Решил посадить их на герметик.

Также решил провести ревизию датчика детонации, т.к. периодически на бортовике всплывает ошибка 0327 (низкий уровень сигнала датчика детонации). В работе двигателя никаких перемен пока не заметил, но чувствую, скоро датчик пойдет под замену.

Скинул колодку, клеммы сухие, провода целы.

Перед нанесением герметика все штуцеры тщательно очистил и обезжирил бензином.

Новый патрубок на месте. Жижка для мытья двигателя с таким слоем грязи не очень справляется, насколько мог, протер тряпкой.

Ополаскиваем сверху. Грязи не много, двигатель мылся совсем недавно.

Еще один дополнительный уплотнитель. Самоклеящийся D-образный профиль (самый толстый), посадил на верхнюю планку решетки. Польза от него есть, поскольку установленный уплотнитель от классики все же пропускает брызги и грязь по центру.

Все сопливые места отмыл, патрубки и шланги посадил на герметик. Посмотрим, как долго двигатель останется сухим.

Замена бензонасоса и сеточки бензонасоса Лады Приора

Содержание статьи:
1. Замена сеточки в бензонасосе Лады Приора
2. Замена бензонасоса на Приоре
1. Замена сеточки

Сапун двигателя ваз 2112 16 клапанов

Очистка системы вентиляции картерных газов на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Система вентиляции картера – нужна для того, чтобы атмосферу не засорять и отработанные газы пускать на догорание повторно, данная система осуществлялась в очень многих автомобилях, начиная от ВАЗ 2101 и заканчивая такими машинами как Лада Приора, Лада Гранта и т.д., но когда двигатель изношен, данную систему убирают сами люди выводя все шланги системы вентиляции картера как правило в бутылку, либо же просто на улицу, мы это будем разбирать в этой данной статье, поэтому если Ваш автомобиль прошёл уже довольно большой пробег, то данная статья Вам будет в пользу.
Примечание! Очистку вентиляции разбирать будем исключительно лишь на 16 клапанных движках, если у Вас 8 клапанник стоит, то переходите к статье: «Очистка вентиляции картера на ВАЗ 2114», в данной статье данный движок и описывается, для очистки вентиляции картера 16 клапанного двигателя, нужно будет запастись: Пассатижами не большими, отвёртками с различными головками и всевозможными ключами, кроме этого будет нужен герметик для крышки ГБЦ и новая прокладка!

Краткое содержание:

Из чего состоит система вентиляции картера? Из шлангов, из маслоотделителя, из маслоотражателя, все эти детали можно увидеть на схеме ниже, всё это со временем загрязняется и поэтому систему вентиляции картерных газов разбирать время от времени нужно и прочищать внутри от грязи и масла её, тогда двигатель работать будет нормально и вся грязь которая находится в системе вентиляции, не будет лететь в движок на повторное догорание, у двигателей же которые прошли довольно большой пробег (200 тыс. км. и выше), данную систему попросту в бутылку выводить рекомендуем, чтобы она не душила двигатель у автомобиля и он более менее ехал, а чтобы вывести вентиляции картера в бутылку, понадобится отвёртка и подходящая (Небольшая) ёмкость, более подробно как это всё сделать, смотрите в видео-ролике который размещён в конце статье, в нём подробно всё как раз и показано.

Когда нужно очищать систему вентиляции картера? Всё зависит от того, насколько хорошо работает двигатель, если поршневые кольца у него изношены и он в вентиляцию картера постоянно забрасывает масло, то её гораздо чаще прочищать будет нужно, в отличие от того, если двигатель будет новый или откапиталенный просто, в таких движках прочищать систему вентиляции нужно раз в 40.000 тыс. км. примерно (Прочищать её нужно перед заменой масла), можете по чаще если есть свободное время, хуже от этого не будет, а вот сильно загрязнённая вентиляция картера, будет затруднять отвод картерных газов в цилиндры, из-за чего давление газов внутри движка повыситься и газам просто не куда будет деваться кроме того, как через сальники выходить и другого рода уплотнения, в связи с чем масло начнёт течь через сальники (В основном из-за загрязнённой системы вентиляции картера, масло начинает вытекать через передний сальник коленвала).

Уборка на ВАЗ 2101-ВАЗ 2107

Разведение

1. Снимите корпус воздушного фильтра с двигателя автомобиля (подробнее см. Статью «Замена корпуса воздушного фильтра»)

Заметка! Обязательно снимите пламегаситель с вентиляционного шланга картера и промойте его керосином в случае сильного загрязнения.

2. Освободите зажим, прикрепив дополнительный шланг к дыхательному колпачку (отмечен красной стрелкой) и отсоедините дополнительный шланг. Продолжайте отвинчивать хомут основного шланга (отмечен синей стрелкой) и снимите его с крышки.

3. Снимите датчик уровня моторного масла.

4. Отвинтите болт крепления крышки вентилятора и снимите крышку с двигателя автомобиля.

5. Смочите ткань керосином и протрите внутреннюю часть маслоотделителя.

Заметка! Будьте осторожны при вытирании; не допускайте попадания грязи внутрь двигателя. Если вам неудобно очищать грязь от установленного маслоотделителя, удалите ее с автомобиля, отвинтив стопорную гайку (обозначена красной стрелкой). Поместите снятый маслоотделитель в подготовленный контейнер с керосином.

6. Очистите поверхность воздушного фильтра от грязи, протерев его тканью, смоченной в керосине.

Заметка! Снимите прокладку с корпуса фильтра и очистите ее от грязи.

Монтаж

Это выполняется в порядке, обратном снятию.

Заметка! Замените сломанные или треснувшие прокладки новыми. Убедитесь, что металлические прокладки вставлены в прокладку корпуса воздушного фильтра (показано на фото).

READ Карта Установки Сигнализации На Ваз 21214

Важно! Если в картер попало большое количество керосина, замените моторное масло! (Подробнее читайте в статье «Замена моторного масла»)

Для начинающих! Вопрос: как выглядит маслоотделитель? Ответ: на фото.

Добро пожаловать! Система вентиляции картера необходима для того, чтобы атмосфера не забивалась и выхлопные газы позволяли снова выгореть, эта система была внедрена во многих автомобилях, от ВАЗ 2101 до автомобилей, таких как Lada Priora, Lada Granta и т. Д., Но когда двигатель изношен, эту систему снимают сами люди, снимая все шланги системы вентиляции картера, обычно в бутылке или просто снаружи, мы разберем ее в этой статье, так что если ваш автомобиль уже проехал довольно много , эта статья будет отправлена ​​вам.

Заметка! Мы разберем очистку вентиляции только на 16 клапанных двигателях, если у вас 8 клапанов, то перейдем к статье: «Очистка вентиляции картера на ВАЗ 2114», этот двигатель описан в этой статье, вам нужно будет очистить вентиляцию , картер 16 сток: плоскогубцы не большие, отвертки с разными головками и всевозможные ключи, кроме того, вам понадобится герметик для крышки головки блока цилиндров и новая прокладка!

Как очистить систему вентиляции картера на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед тем как приступить к работе, снимите корпус воздухофильтра, так как он мешать сильно будет, если Вы не умеете это делать, то ознакомьтесь со статьёй, под названием: «Замена корпуса воздушного фильтра на десятках»!

Снятие: 1) Тяжелее всего снимать крышку ГБЦ остальные же детали которые относятся к системе вентиляции (А это в основном шланги), снять проще простого, в общем начнём, сперва разъединить провода будет нужно между собой, а именно верхние разъёмы (см. фото 1) и нижние разъёмы (Указаны красной стрелкой), как только это будет сделано, снимите разъёмы, для этого сожмите пальцами две защёлки на одном разъёме и снимите его (см. фото 2) и то же самое проделайте с другим разъёмом, просто не сняв, они мешать будут, да и вообще крышку ГБЦ Вы без снятия этих разъёмов не снимите, потому что провода просто не дадут это сделать, оба разъёма сидели на кронштейнах, поэтому отверните болты их крепления и снимите оба кронштейна с крышки ГБЦ, более подробно как это сделать, смотрите на фото 3 и 4 ниже.

Система вентиляции картера приора 16 клапанов

Силовая установка любого автомобиля представляет собой очень сложное устройство, включающее механизмы и системы, которые взаимодействуют между собой. При этом двигатель не является закрытой герметичной схемой и у него тоже присутствует вентиляция.

Вентиляция картера мотора представляет собой схему, обеспечивающую отвод газов из внутренних полостей.

Дело в том, что при сгорании в цилиндрах рабочей смеси образуются отработанные газы, которые находятся под давлением, из-за чего часть их проникает в подпоршневое пространство – картер, где смешивается с масляным туманом и влагой, образованной в результате конденсации.

Вся эта смесь получила название картерных газов.

Если бы двигатель был герметичным, с увеличением количества газов в картере, повышалось и давление внутри его. Из-за этого же возможен прорыв газов вместе с маслом через сапун, сальники, уплотнители или отверстие масляного щупа.

Исходя из этого, следует, что основной задачей системы вентиляции является поддержание давления внутри двигателя и предотвращение превышения его выше допустимой нормы путем отвода картерных газов.

Схемы модернизаций системы вентиляции картерных газов

Схемы доработки системы вентиляции картерных газов, а также описание предоставлены IgorRV .

Для автомобилей LADA с МКПП и АМТ («робот») подойдет схема №1 «Схема вентиляции картерных газов с PCV клапаном для Е-ГАЗ и тросовым дросселем»:

Необходимо установить клапан PCV (артикул 94580183, цена около 400 рублей) от иномарки в малый контур вентиляции картера. При подключении клапана PCV в малый контур на Е-ГАЗе используйте новый шланг (бензомаслостойкий 8 мм без тканевой армировки). На тросовом дросселе подключайте в ресивер, не в дроссель.

В результате клапан будут перекрывать контуры в переходных режимах, что позволит:

  • Принимать нагрузку без рывков и просадки оборотов двигателя (например, при работающем компрессоре, обогреве стекол, сидений и т.д.).
  • Уменьшить вибронагрузку на холостом ходу
  • Увеличить тягу с низов (отмечено владельцами АКПП с двигателем ВАЗ-21126, МКПП с ВАЗ-21227, 21126 и 11186 и АМТ с ВАЗ-21127).
  • Получить более резкую реакцию на педаль газа и более быстрые переключения (на АМТ). Возможно из-за того, что клапан не дает двигателю сбрасывать обороты поддерживая более оптимальный алгоритм переключений.
  • Снизить расход масла через вентиляцию.

Срок замены клапана — 40 000 км пробега.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №2:

Описание схемы №2: Редукционный клапан подключается последовательно в большой круг вентиляции. Тем самым он регулирует поток картерных газов на повышенных оборотах и в переходных процессах. Это позволяет:

  • Осуществлять полный контроль за потоками картерных газов между малым и большим контуром.
  • Улучшить режим работы двигателя.
  • Снизить вибронагруженность.
  • Снизить выброс масла в вентиляцию.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №3:

Описание схемы №3: Для улучшения работы тормозной системы, облегчения процесса удержания машины на тормозах в режиме «D», применен «Эжекционный насос». За счет потока картерных газов, от малого контура, происходит усиление разряжения в трубке идущей к вакуумному усилителю. Происходит это на малых оборотах, что очень помогает при езде по пробкам. Постоянно держать ногу на тормозе не очень легко, а этот насос задачу облегчает.

  • Избавление от вибраций, провалов, трансмиссионных ударов.
  • Двигатель начинает работать более спокойно, мягко.
  • Усилие на педали тормоза становится меньше.
  • Кондиционер включается почти незаметно.
  • эжекционный насос (артикул 10793 VIKA, цена 546 рублей);
  • редукционный клапан (артикул 1117701500 JP GROUP, 422 рубля);
  • клапан PCV (артикул 94580183 GENERAL MOTORS, 400 рублей);
  • хомуты (около 10 штук, 600 рублей);
  • тонкий, бензостойкий 8 мм шланг 50 см (100 рублей);
  • стандартный патрубок вентиляции.

Устройство СВКГ в Лада Приора

Во всех марках автомобилей СВКГ построена по схожему принципу. Отличаются лишь мелкие детали. На верхней стороне картера расположен отделитель масла, который имеет вид полой пробки. Под пробкой размещается отражатель масла, который призван максимально очистить газы из картера от масляных частичек. В маслоотделителе предусмотрен вывод для вентиляционного шланга картера.

Устройство и очистка системы вентиляции картерных газов в Лада Приора

Особое внимание при создании новых моделей автомобилей отводится защите окружающей среды. Так, модернизирована система вентиляции картерных газов (Приора, Калина), которая соответствует современным требованиям экологической безопасности. Она обеспечивает вывод продуктов сгорания топливно-воздушной смеси, которые собираются в масляном поддоне в результате выхода через не очень плотно прилегающие кольца поршня к стенкам цилиндра.

Принцип работы СВКГ

Автомобильные двигатели имеют кольцевую систему газоотвода. Образовавшиеся газы в результате перегорания дизельного топлива, бензина или сжиженного газа не выбрасываются в окружающую среду, а возвращаются в двигатель, где происходит их повторное сжигание. Шланг вентиляции картера вторым концом прикреплен к коллектору впуска, с помощью которого газы опять попадают в камеру цилиндра для сгорания. Значительная часть газов при повторном попадании воспламеняется в момент возгорания топлива, а оставшиеся с помощью системы выпуска выводятся в атмосферу. Небольшой процент газов снова отправляется в камеру цилиндра для повторного сгорания. Этот процесс идет непрерывно.

Устройство СВКГ в Лада Приора

Во всех марках автомобилей СВКГ построена по схожему принципу. Отличаются лишь мелкие детали. На верхней стороне картера расположен отделитель масла, который имеет вид полой пробки. Под пробкой размещается отражатель масла, который призван максимально очистить газы из картера от масляных частичек. В маслоотделителе предусмотрен вывод для вентиляционного шланга картера.

Для того чтобы газы вернулись в камеру цилиндра, на их пути размещен вентиляционный клапан. Клапан имеет три режима, что позволяет поддерживать в картере определенный уровень разрежения газов.

Во время холостой работы двигателя газы движутся по шлангу малого контура через специальное отверстие пропуска в дроссельном узле. В это время во впускном шланге создается высокое разрежение, что позволяет эффективно отсасывать картерные газы из дроссельного блока. Отверстие пропуска в дросселе регулирует количество газов, которые отсасываются.

Это позволяет стабилизировать работу двигателя в режиме холостого хода. Когда автомобиль начинает двигаться, дроссельная заслонка открывается, в результате чего газы из картера через шланг большого контура попадают в цилиндр для сгорания.

Очистка СВКГ в Лада Приора

После длительной эксплуатации в вентиляционной системе картера собирается налет от газов. Этот налет затрудняет пропуск газов в цилиндры. В результате этого газовое давление в двигателе возрастает, что приводит к протеканию масла. Не допустить этого поможет своевременная очистка СВКГ. Производитель Лада Приора рекомендует проводить эту процедуру после каждых 60 тыс. км пробега. Эту сервисную манипуляцию можно произвести в автомобильной мастерской или самостоятельно.

Для этого необходимо иметь инструменты (узкие пассатижи, ключ для гайки на 8, крестообразная отвертка).

При самостоятельной очистке СВКГ требуется выполнить такие действия:

  1. Снимаем декоративный кожух двигателя.
  2. Снимаем воздушный фильтр.
  3. Аккуратно ослабляем зажим хомута вентиляционного шланга на двигателе.
  4. Снимаем шланг вентиляции картера (ШВК) из рукава воздухоподвода.
  5. Ослабляем зажим рукава воздухоподвода.
  6. Отсоединяем рукав воздухоотвода от дроссельного узла.
  7. Ослабляем зажим хомута и отсоединяем ШВК большой ветви от крышки головки блока цилиндров (ГБЦ).
  8. С помощью таких же действий снимаем ШВК малой ветви, отсоединив его от крышки ГБЦ и штруцеров дросселя.
  9. Ослабляем зажим хомута подводящего ШВК.
  10. Снимаем подводящий вентиляционный шланг и убираем его с крышки ГБЦ.
  11. Отсоединяем подводящий вентиляционный шланг от патрубка ГБЦ.
  12. Промываем все шланги с помощью бензина, продуваем и просушиваем феном. Все патрубки и места присоединения шлангов также чистим и сушим.
  13. Откручиваем крышку ГБЦ.
  14. Снимаем сепаратор, окрутив его крепление в виде 6 болтов, которые находятся внутри крышки ГБЦ.
  15. С помощью пассатижей сжимаем фиксаторы маслоотражателя и вытаскиваем его.
  16. С помощью отвертки вытаскиваем резиновый уплотнитель в форме кольца. Если оно потеряло форму, то заменяем новым.
  17. Очищаем от герметика и обезжириваем бензином крышку ГБЦ и все привалочные поверхности. Перед тем как установить крышку ГБЦ, наносим новый герметик.
  18. Собираем СВКГ в обратном порядке.

Во время работы двигателя запрещается нарушать герметичность СВКГ, а также снимать крышку маслозаливного отверстия.

Это приведет к выбросу в окружающую среду токсичных веществ и нарушению работы картера.

Минусы СВКГ в Лада Приора

Очищая атмосферу от выброса токсичных веществ, СВКГ создает проблемы для двигателя. Газы, которые выводятся из поддона, несмотря на наличие маслоотделителя, насыщаются микроскопическими частицами масла, что через некоторое время приводит к загрязнению системы впуска топлива.

Это приводит к перебоям работы двигателя. Частички газа оседают на составляющих клапана, что приводит к его выходу из строя. Это нарушает систему впрыска топлива в камеру сгорания и повышает расход масла. При сильном загрязнении впрыска топлива не происходит. В этом случае клапан необходимо полностью заменить. Надо периодически осматривать вентиляционные картерные шланги, потому что под воздействием окружающей среды они стареют и трескаются.

При обнаружении пятен масла, увеличении количества его расхода, повышении расхода топливо-смазочных материалов, а также нарушениях в работе двигателя (остановка, долго не заводится, издает выхлопы и другие нехарактерные звуки) обязательно сразу обращайтесь в сервисный центр для проведения проверки и ремонта двигателя. Своевременное обращение уменьшит цену ремонта двигателя и продлит его работу.

Замена патрубков картерных газов в Ладе Приора. Сапун приора

СИСТЕМА ВЕНТИЛЯЦИИ КАРТЕРА

Силовая установка любого автомобиля представляет собой очень сложное устройство, включающее механизмы и системы, которые взаимодействуют между собой. При этом двигатель не является закрытой герметичной схемой и у него тоже присутствует вентиляция. Вентиляция картера мотора представляет собой схему, обеспечивающую отвод газов из внутренних полостей. Дело в том, что при сгорании в цилиндрах рабочей смеси образуются отработанные газы, которые находятся под давлением, из-за чего часть их проникает в подпоршневое пространство – картер, где смешивается с масляным туманом и влагой, образованной в результате конденсации. Вся эта смесь получила название картерных газов. Если бы двигатель был герметичным, с увеличением количества газов в картере, повышалось и давление внутри его. Из-за этого же возможен прорыв газов вместе с маслом через сапун, сальники, уплотнители или отверстие масляного щупа. Исходя из этого, следует, что основной задачей системы вентиляции является поддержание давления внутри двигателя и предотвращение превышения его выше допустимой нормы путем отвода картерных газов.

Масло из сапуна: что делать и как найти причину

Начнем с того, что во время работы двигателя в картере накапливаются так называемые картерные газы. Для того чтобы не создавалось избыточное давление, имеется специальный клапан для вентиляции. Данное решение позволяет закрытому картеру сообщаться с атмосферой. Указанный клапан и является сапуном. Простыми словами, сапун на ДВС фактически нужен для того, чтобы выравнивать давление внутри двигателя.

Следует отметить, что в картере газы смешиваются с масляным туманом. В результате частицы смазки попадают в сапун. Хотя внутри устройства имеется специальная сетка-маслоуловитель, определенная часть масла может выходить наружу. С учетом данной информации допускается незначительное загрязнение системы, что является нормой. В случаях, когда вытекает много смазки, следует отдельно искать, почему с сапуна кидает масло.

Артикул: 2112-1014056еще, артикулы доп.: 2112-1014056Рскрыть

Код для заказа: 006580

Есть в наличии Доступно для заказа – >10 шт.Данные обновлены: 05.03.2021 в 09:30

Код для заказа
006580Артикулы2112-1014056, 2112-1014056РПроизводительБРТКаталожная группа:..Двигатель ДвигательШирина, м:0.14Высота, м:0.08Длина, м:0.31Вес, кг:0.199
Отзывы о товаре

Для этого товара еще нет обзоров.

Статьи о товаре

  • «Хрустальные» ВАЗы: Лада Гранта и Лада Ларгус9 Апреля 2013 Сегодня в очередной статье серии ««Хрустальные» ВАЗы или типичные поломки отечественных автомобилей» речь пойдёт о последних разработках Волжского автомобильного завода: Ладе Гранте и Ладе Ларгус. Расскажем об истории создания этих моделей, а также об их характерных неисправностях.
  • Шланг ВАЗ-2112 вентиляции картера БРТАртикул: 2112-1014056, 2112-1014056РКод для заказа: 006580165 ₽ или оформите заказ по телефону 8 800 6006 966

Наличие товара на складах и в магазинах, а также цена товара указана на

05.03.2021 09:30

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.
Интернет-цена
– действительна при заказе на сайте или через оператора call-центра по телефону

. При условии достаточного количества товара в момент заказа.

Цена в магазинах

– розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Товар успешно добавлен в корзину

Принцип работы СВКГ

Автомобильные двигатели имеют кольцевую систему газоотвода. Образовавшиеся газы в результате перегорания дизельного топлива, бензина или сжиженного газа не выбрасываются в окружающую среду, а возвращаются в двигатель, где происходит их повторное сжигание. Шланг вентиляции картера вторым концом прикреплен к коллектору впуска, с помощью которого газы опять попадают в камеру цилиндра для сгорания. Значительная часть газов при повторном попадании воспламеняется в момент возгорания топлива, а оставшиеся с помощью системы выпуска выводятся в атмосферу. Небольшой процент газов снова отправляется в камеру цилиндра для повторного сгорания. Этот процесс идет непрерывно.

Ремонт ваз 2170 (приора) : очистка системы вентиляции картера

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2170 (Приора) 2004 г.в.
  3. Очистка системы вентиляции картера

Со временем в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания. Из-за этого давление газов внутри двигателя повышается и появляются течи масла через уплотнения. Для того чтобы избежать этого, периодически очищайте и промывайте систему.
Согласно рекомендации завода-изготовителя очитку системы вентиляции картера двигателя необходимо проводить каждые 60 тыс. км пробега.

Очищайте систему вентиляции картера перед каждой заменой масла.

Вам потребуются: ключ «на 8», отвертка с крестообразным лезвием, пассатижи с узкими губками.

1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).

2. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

3. Ослабьте затяжку хомута…4. …и отсоедините от воздухоподводящего рукава шланг большой ветви системы вентиляции картера.
5. Ослабьте затяжку хомута…6. …и отсоедините воздухоподводящий рукав от дроссельного узла.
7. Ослабив затяжку хомута, отсоедините от крышки головки блока цилиндров шланг большой ветви системы вентиляции картера и снимите его.8. Аналогично снимите шланг малой ветви системы вентиляции картера, отсоединив его от штуцеров дроссельного узла и крышки головки блока цилиндров.
9. Ослабьте затяжку хомута…10. …и снимите подводящий шланг системы вентиляции, отсоединив его от патрубка крышки головки блока цилиндров…

11. …и аналогичным образом от штуцера блока цилиндров.

12. Промойте шланги бензином или керосином, продуйте сжатым воздухом и просушите. Прочистьте отверстия штуцеров и патрубков для подсоединения шлангов.

13. Снимите крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров»).

14. Выверните шесть болтов крепления сепаратора с внутренней стороны крышки головки блока…15. …и снимите сепаратор.
16. Сожмите пассатижами фиксаторы маслоотражателя сепаратора…17. …и выньте маслоотражатель из маслоотделителя.
18. Подденьте аккуратно отверткой резиновое уплотнительное кольцо…19. …и снимите его. Сильно обжатое или потерявшее эластичность кольцо замените новым.
Примечание
Перед установкой крышки головки блока очистите (от старого герметика) и обезжирьте привалочные поверхности головки блока цилиндров и крышки головки блока. Нанесите тонкий слой герметика на привалочную поверхность головки блока цилиндров.

20. Установите шланги и детали в порядке, обратном снятию.

Новая Лада: Коды ошибок Лада Приора 8 и 16 клапанов с кондиционером и без: расшифровка

ОСОБЕННОСТИ КОНСТРУКЦИИ ВЕНТИЛЯЦИИ, ПРИНЦИП РАБОТЫ

Простейшая схема системы вентиляции картера, используемой на двигателях внутреннего сгорания ранее, состояла только из одного штуцера – сапуна, установленного в картере. Этот сапун соединял внутреннюю полость блока цилиндров с внешней средой, и картерные газы просто выходили через него в атмосферу. Но такая схема имела один существенный недостаток – в отводимых газах имелись частицы масла, которые тоже попадали во внешнюю среду. А это не только потери смазочного материала и надобность в периодической его доливке, но еще и загрязнение атмосферы. На современных автомобилях система вентиляции является закрытой. У нее тоже имеется сапун, но к нему подсоединен патрубок, обеспечивающий отвод газов во впускной коллектор или корпус воздушного фильтра, откуда они попадают в цилиндры и сгорают. То есть атмосфера ими не загрязняется. Дополнительно в систему включены элементы, обеспечивающие отделение масла и возврат его обратно в картер, чтобы оно не попало в цилиндры вместе с газами.

Вариантов маслоотделителей несколько, а на автомобилях разных производителей они могут отличаться по конструкции и принципу работы. Стоит отметить, что часть отработанных газов попадает в надклапанное пространство, и они тоже должны отводиться. Поэтому вся схема системы вентиляции двигателя на современном авто состоит из сапуна, маслоотделителя и двух патрубков. Дополнительно в систему может быть включен специальный клапан, регулирующий давление газов, поступающих во впускной коллектор. Конфигурация системы может быть самая разная, но от этого ее назначение и принцип работы не меняется. Для примера, рассмотрим конструкцию вентиляции ВАЗ-2110. В нижней части блока цилиндров данного авто установлен сапун, на который надет патрубок, второй конец этого шланга через штуцер соединен с крышкой головки блока. При этом внутри этой крышки на входе патрубка размещен маслоотделитель. С другой ее стороны имеется еще один штуцер, к которому подсоединена трубка, идущая к впускному воздушному патрубку.

Принцип работы такой вентиляции прост – газы через сапун попадают в пространство крышки ГБЦ и проходят через маслоотделитель, при этом отделенное масло стекает к клапанному узлу. После этого газы смешиваются с теми, что прорвались в надклапанное пространство и подаются в воздушный патрубок, а далее – в коллектор. Клапана, регулирующего давление в данном авто нет. На других машинах маслоотделитель может располагаться сразу возле сапуна, а за ним устанавливается клапан.

Система вентиляции картера приора 16 клапанов

Всем привет! Сегодня речь пойдет о небольшой, но крайне полезной доработке! И так, недавно наткнулся у знакомого в БЖ на запись об установке некого PCV клапана, вчера случайно обмолвился друзьям о данной теме. И мне сказали что как раз есть такой клапан и мне его смогут подогнать

Патрубок сапуна приора 16 клапанов

Очистка системы вентиляции картера Лада Приора

Со временем в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания.

Из-за этого давление газов внутри двигателя повышается, и появляются течи масла через уплотнения.

Для того чтобы избежать этого, периодически очищайте и промывайте систему.

Очистку системы вентиляции картера двигателя необходимо проводить каждые 60 тыс. км пробега.

Очищайте систему вентиляции картера перед каждой заменой масла.

Для того чтобы очистить систему вентиляции нужно снять впускной коллектор воздуха, крышку головки цилиндров.

Подготавливаем автомобиль для выполнения работы. Открываем капот и отсоединяем минусовую клемму аккумулятора.

Снимаем защитный экран двигателя.

Отсоединяем и отводим в сторону трос привода дроссельной заслонки.

Отсоединяем колодки проводов от катушек зажигания.

Отводим жгут проводов в сторону.

Разрезаем или расстегиваем хомут крепления жгутов проводов системы управления двигателем

Отстегиваем колодку проводов от датчика фаз.

Снимаем дроссельный узел, не отсоединяя от него шланги.

Соединение дроссельного узла уплотнено резиновой прокладкой

Ослабляем затяжку хомута шланга подвода разряжения к вакууму

Несмотря на то, что впускной трубопровод и дроссельный узел имеют отличия от тех же узлов, применяющихся на других модификациях автомобиля, снятие дроссельного узла выполняется аналогично.

Отсоединяем шланг подвода разряжения.

Ослабляем затяжку хомута шланга вентиляции картера

Отсоединяем шланг вентиляции картера от патрубка на крышке ГБЦ

Ослабляем затяжку самореза крепления направляющей трубы щупа уровня масла

Головкой на 10 откручиваем две колпачковые гайки верхнего крепления впускного трубопровода к крышке ГБЦ

Головкой на 13 откручиваем два болта и три гайки нижнего крепления впускного трубопровода

Места крепления впускного трубопровода к головке блока цилиндров (рисунок 14, шпильки В и отверстия А под болты) показаны стрелками (впускной трубопровод, топливная рампа и форсунки для наглядности сняты)

Снимаем катушки зажигания первого, второго и третьего цилиндров.

Выводим впускной трубопровод из-за жгута проводов

Почему через сапун выдавливает масло: как устранить неисправность

Достаточно распространенной проблемой на многих автомобилях отечественного и иностранного производства является то, что гонит масло через сапун. В зимний период, особенно с наступлением значительного похолодания можно встретить неисправность, когда замерз сапун, выдавило масло и видны потеки на наружной поверхности силового агрегата. Сразу отметим, что данный признак, а также дым и масло из сапуна являются поводом к немедленной диагностике двигателя, так как игнорирование указной проблемы может привести к скорому и дорогостоящему ремонту мотора.

Отметим, что если через сапун идет масло, диагностика первопричины может быть затруднена. Для точного определения основной проблемы потребуются навыки, специальное оборудование и т.д. Однако в ряде случаев водитель может понять, почему с сапуна бежит масло, без привлечения сторонних специалистов. Другими словами, диагностика проводится самостоятельно в гаражных условиях. В этой статье мы поговорим о том, почему капает масло из сапуна, а также что делать автовладельцу, если через сапун выбрасывает масло.

Масло из сапуна: что делать и как найти причину

Начнем с того, что во время работы двигателя в картере накапливаются так называемые картерные газы. Для того чтобы не создавалось избыточное давление, имеется специальный клапан для вентиляции. Данное решение позволяет закрытому картеру сообщаться с атмосферой. Указанный клапан и является сапуном. Простыми словами, сапун на ДВС фактически нужен для того, чтобы выравнивать давление внутри двигателя.

Следует отметить, что в картере газы смешиваются с масляным туманом. В результате частицы смазки попадают в сапун. Хотя внутри устройства имеется специальная сетка-маслоуловитель, определенная часть масла может выходить наружу. С учетом данной информации допускается незначительное загрязнение системы, что является нормой. В случаях, когда вытекает много смазки, следует отдельно искать, почему с сапуна кидает масло.

На инжекторных моторах заметны следы попадания масла в области дросселя, силовой агрегат также теряет свою приемистость и мощность, заметно увеличивается расход топлива. Получается, для проверки необходимо не только осмотреть наружные поверхности под капотом, но и снять воздушный фильтр, дроссельный узел и т.д.

Почему масло вытекает через сапун

Если появилось масло с сапуна, причин может быть несколько. С учетом различных особенностей перед самостоятельной диагностикой нужно обратить внимание на дополнительные симптомы.

  1. Прежде всего, масло давит в результате значительного износа поршневых колец. Это значит, что газы из камеры сгорания проникают через уплотнение в картер двигателя, после чего там создается слишком высокое давление. Избытки давления заставляют масло вытекать через сапун.
  2. Еще одной возможной причиной может быть засорение стока маслоотражателя. В этом случае газы и частицы масла, которые теряют возможность нормально пройти, выходят через сапун, а не через очиститель.
  3. Также в списке стоит отметить значительное снижение пропускной способности воздушного фильтра. В таком случае мотору попросту не хватает воздуха на впуске. Результатом становится появление масла в корпусе фильтра и на самом фильтре.
  4. Не следует исключать и возможных проблем с самим сапуном. Как правило, из строя выходит клапан, забивается проходное отверстие в сапуне и т.д. Нормальная вентиляция нарушается, отработанные газы попадают в картер ДВС и поднимают давление.
  5. В ряде случаев перелив моторного масла намного выше рекомендуемого уровня приводит к тому, что излишки вытекают через сапун. Получается, лишнее масло попросту давит из двигателя. В подобной ситуации следует проверить уровень смазки и привести его в норму при обнаружении проблем.

Гонит масло через сапун: дизель и бензиновый ДВС

Диагностика двигателя при утечках масла через сапун предполагает комплексный подход. Для проверки нет необходимости разбирать силовой агрегат. Становится понятно, что на начальном этапе следует оценить состояние сапуна, убедиться в его работоспособности и прочистить устройство в случае такой необходимости. Также проверяется уровень масла по щупу. Если с уровнем все в порядке и отсутствуют другие дополнительные признаки неполадки, тогда оптимально заменить сапун на заведомо исправный.

Убедившись в том, что сапун исправен и вентиляция находится на приемлемом уровне, потребуется произвести ряд замеров и оценить состояние ЦПГ. Как уже было сказано, причиной могут быть вышедшие из строя кольца, то есть понадобиться промерить компрессию в двигателе.

Также на необходимость замерять компрессию может дополнительно указать и цвет выхлопных газов. Для проверки достаточно завести мотор, после чего оценить выхлоп. Если мотор дымит синим или сизым дымом, тогда это может быть признаком попадания моторного масла в цилиндры по причине износа поршневых колец. Во время проверки компрессии нужно замерять показания в каждом отдельном цилиндре. При нормальном состоянии ЦПГ компрессия должна быть на отметке от 11 МПа и выше (рекомендуется ознакомиться в технической литературе применительно к конкретному типу ДВС). В случае обнаружения разбега по показаниям в цилиндрах отличия не должны превышать 1 МПа.

Отсутствие снижения компрессии укажет на то, что дальнейшие проверки будут связаны с системой вентиляции. Способ проверки данной системы будет рассмотрен на примере отечественной модели ВАЗ 2110. На других авто могут встречаться некоторые индивидуальные особенности, но общий принцип будет похожим.

  • В самом начале нужно отсоединить трубки от крышки клапанов, сапуна и патрубка воздуховода. Затем следует оценить степень их загрязнения. Если трубки забиты или грязные, тогда их можно прочистить очистителем карбюратора или бензином. После понадобится продуть их сжатым воздухом или высушить естественным образом.
  • Далее нужно добраться до маслоотделителя, выкрутив фиксирующие болты и сняв его крышку. После этого извлекается сам маслоотделитель. Данное устройство выполнено из специальных пластин. Требуется разобрать элемент и промыть. Промывку можно сделать в бензине, после чего высушить.
  • Параллельно рекомендуется осмотреть и промыть клапан, а также проверить рабочий ход штока. Это возможно после извлечения устройства. Подклинивание клапана также устраняется промывкой. Весь список описанных действий позволяет поддерживать систему вентиляции картера в чистоте и сохранять ее работоспособность.

Подведем итоги

С учетом вышесказанного становится понятно, что рост давления картерных газов и утечки масла через сапун указывают на ряд проблем с сапуном или ДВС. Быстрое обнаружение и устранение неисправности позволит уменьшить стоимость ремонта силового агрегата. Это актуально в том случае, если проблему устранить на раннем этапе, то есть без последствий, которые возникают после длительного игнорирования неисправности и дальнейшей активной эксплуатации двигателя.

Напоследок отметим, что достаточно часто обильные утечки масла через сапун появляются не сразу. Другими словами, смазочный материал может слегка подтекать, что иногда малозаметно. В других случаях через сапун из системы смазки с учетом небольшого пробега (в среднем, 1-3 тыс. км) может уходить около 0.5 или литра смазочного материала. При такой значительной утечке эксплуатацию ДВС прекращают, проводится диагностика и ремонт.

На какие неисправности указывает эмульсия на масляном щупе и крышке маслозаливной горловины. Способы самостоятельного определения причин данной проблемы.

Назначение и принцип работы сапуна. Для чего сапуны устанавливаются на ДВС, КПП и мосты. Когда необходимо чистить сапун, полезные советы и рекомендации.

Как самому определить прогар клапана двигателя. Основные симптомы погоревшего клапана, точное выяснение причин троения мотора. Диагностика, полезные советы.

Почему течет масло из-под прокладки или корпуса крышки клапанов: причины утечек смазочного материала. Как самому убрать течь масла из-под клапанной крышки.

Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.

Почему начинает капать или течет моторное масло на стыке двигателя и КПП. Как точно определить причину утечки смазки, способы диагностики и ремонта.

Как почистить сапун на приоре 16 клапанов?

Очистка системы вентиляции картерных газов на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Система вентиляции картера – нужна для того, чтобы атмосферу не засорять и отработанные газы пускать на догорание повторно, данная система осуществлялась в очень многих автомобилях, начиная от ВАЗ 2101 и заканчивая такими машинами как Лада Приора, Лада Гранта и т.д., но когда двигатель изношен, данную систему убирают сами люди выводя все шланги системы вентиляции картера как правило в бутылку, либо же просто на улицу, мы это будем разбирать в этой данной статье, поэтому если Ваш автомобиль прошёл уже довольно большой пробег, то данная статья Вам будет в пользу.
Примечание! Очистку вентиляции разбирать будем исключительно лишь на 16 клапанных движках, если у Вас 8 клапанник стоит, то переходите к статье: «Очистка вентиляции картера на ВАЗ 2114», в данной статье данный движок и описывается, для очистки вентиляции картера 16 клапанного двигателя, нужно будет запастись: Пассатижами не большими, отвёртками с различными головками и всевозможными ключами, кроме этого будет нужен герметик для крышки ГБЦ и новая прокладка!

Краткое содержание:

Из чего состоит система вентиляции картера? Из шлангов, из маслоотделителя, из маслоотражателя, все эти детали можно увидеть на схеме ниже, всё это со временем загрязняется и поэтому систему вентиляции картерных газов разбирать время от времени нужно и прочищать внутри от грязи и масла её, тогда двигатель работать будет нормально и вся грязь которая находится в системе вентиляции, не будет лететь в движок на повторное догорание, у двигателей же которые прошли довольно большой пробег (200 тыс. км. и выше), данную систему попросту в бутылку выводить рекомендуем, чтобы она не душила двигатель у автомобиля и он более менее ехал, а чтобы вывести вентиляции картера в бутылку, понадобится отвёртка и подходящая (Небольшая) ёмкость, более подробно как это всё сделать, смотрите в видео-ролике который размещён в конце статье, в нём подробно всё как раз и показано.

Когда нужно очищать систему вентиляции картера? Всё зависит от того, насколько хорошо работает двигатель, если поршневые кольца у него изношены и он в вентиляцию картера постоянно забрасывает масло, то её гораздо чаще прочищать будет нужно, в отличие от того, если двигатель будет новый или откапиталенный просто, в таких движках прочищать систему вентиляции нужно раз в 40.000 тыс. км. примерно (Прочищать её нужно перед заменой масла), можете по чаще если есть свободное время, хуже от этого не будет, а вот сильно загрязнённая вентиляция картера, будет затруднять отвод картерных газов в цилиндры, из-за чего давление газов внутри движка повыситься и газам просто не куда будет деваться кроме того, как через сальники выходить и другого рода уплотнения, в связи с чем масло начнёт течь через сальники (В основном из-за загрязнённой системы вентиляции картера, масло начинает вытекать через передний сальник коленвала).

Уборка на ВАЗ 2101-ВАЗ 2107

Разведение

1. Снимите корпус воздушного фильтра с двигателя автомобиля (подробнее см. Статью «Замена корпуса воздушного фильтра»)

Заметка! Обязательно снимите пламегаситель с вентиляционного шланга картера и промойте его керосином в случае сильного загрязнения.

2. Освободите зажим, прикрепив дополнительный шланг к дыхательному колпачку (отмечен красной стрелкой) и отсоедините дополнительный шланг. Продолжайте отвинчивать хомут основного шланга (отмечен синей стрелкой) и снимите его с крышки.

3. Снимите датчик уровня моторного масла.

4. Отвинтите болт крепления крышки вентилятора и снимите крышку с двигателя автомобиля.

5. Смочите ткань керосином и протрите внутреннюю часть маслоотделителя.

Заметка! Будьте осторожны при вытирании; не допускайте попадания грязи внутрь двигателя. Если вам неудобно очищать грязь от установленного маслоотделителя, удалите ее с автомобиля, отвинтив стопорную гайку (обозначена красной стрелкой). Поместите снятый маслоотделитель в подготовленный контейнер с керосином.

6. Очистите поверхность воздушного фильтра от грязи, протерев его тканью, смоченной в керосине.

Заметка! Снимите прокладку с корпуса фильтра и очистите ее от грязи.

Монтаж

Это выполняется в порядке, обратном снятию.

Заметка! Замените сломанные или треснувшие прокладки новыми. Убедитесь, что металлические прокладки вставлены в прокладку корпуса воздушного фильтра (показано на фото).

READ Как Снять Полуось ВАЗ 2107

Важно! Если в картер попало большое количество керосина, замените моторное масло! (Подробнее читайте в статье «Замена моторного масла»)

Для начинающих! Вопрос: как выглядит маслоотделитель? Ответ: на фото.

Добро пожаловать! Система вентиляции картера необходима для того, чтобы атмосфера не забивалась и выхлопные газы позволяли снова выгореть, эта система была внедрена во многих автомобилях, от ВАЗ 2101 до автомобилей, таких как Lada Priora, Lada Granta и т. Д., Но когда двигатель изношен, эту систему снимают сами люди, снимая все шланги системы вентиляции картера, обычно в бутылке или просто снаружи, мы разберем ее в этой статье, так что если ваш автомобиль уже проехал довольно много , эта статья будет отправлена ​​вам.

Заметка! Мы разберем очистку вентиляции только на 16 клапанных двигателях, если у вас 8 клапанов, то перейдем к статье: «Очистка вентиляции картера на ВАЗ 2114», этот двигатель описан в этой статье, вам нужно будет очистить вентиляцию , картер 16 сток: плоскогубцы не большие, отвертки с разными головками и всевозможные ключи, кроме того, вам понадобится герметик для крышки головки блока цилиндров и новая прокладка!

Как очистить систему вентиляции картера на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед тем как приступить к работе, снимите корпус воздухофильтра, так как он мешать сильно будет, если Вы не умеете это делать, то ознакомьтесь со статьёй, под названием: «Замена корпуса воздушного фильтра на десятках»!

Снятие: 1) Тяжелее всего снимать крышку ГБЦ остальные же детали которые относятся к системе вентиляции (А это в основном шланги), снять проще простого, в общем начнём, сперва разъединить провода будет нужно между собой, а именно верхние разъёмы (см. фото 1) и нижние разъёмы (Указаны красной стрелкой), как только это будет сделано, снимите разъёмы, для этого сожмите пальцами две защёлки на одном разъёме и снимите его (см. фото 2) и то же самое проделайте с другим разъёмом, просто не сняв, они мешать будут, да и вообще крышку ГБЦ Вы без снятия этих разъёмов не снимите, потому что провода просто не дадут это сделать, оба разъёма сидели на кронштейнах, поэтому отверните болты их крепления и снимите оба кронштейна с крышки ГБЦ, более подробно как это сделать, смотрите на фото 3 и 4 ниже.

Смотрите также

Комментарии 24

Мужики подскажите пожалуйста. Из за того что сетка забита может подняться расход масла? Поменял масло после покупки. машина калина 2 двигатель ваз 11186, 8 клапанный. Пробег 80000 км. Трубки сапуна между впускным патрубком и клапанной крышкой начали мокрееть. Подтеков больше не где нету. Сальники сухие. Не дымит. А после замены проехал примерно 1000 км и долил 0,5 л. масла.масло 5w40.

Такая же история, как-то решили проблему?

Мужики подскажите пожалуйста. Из за того что сетка забита может подняться расход масла? Поменял масло после покупки. машина калина 2 двигатель ваз 11186, 8 клапанный. Пробег 80000 км. Трубки сапуна между впускным патрубком и клапанной крышкой начали мокрееть. Подтеков больше не где нету. Сальники сухие. Не дымит. А после замены проехал примерно 1000 км и долил 0,5 л. масла.масло 5w40.

Лада 2110 2007, 80 л. с. — другое

Машины в продаже

Лада 2110, 1999

Лада 2110, 2002

Лада 2110, 2001

Лада 2110, 2005

Почему через сапун выдавливает масло: как устранить неисправность

Достаточно распространенной проблемой на многих автомобилях отечественного и иностранного производства является то, что гонит масло через сапун. В зимний период, особенно с наступлением значительного похолодания можно встретить неисправность, когда замерз сапун, выдавило масло и видны потеки на наружной поверхности силового агрегата. Сразу отметим, что данный признак, а также дым и масло из сапуна являются поводом к немедленной диагностике двигателя, так как игнорирование указной проблемы может привести к скорому и дорогостоящему ремонту мотора.

Рекомендуем также прочитать статью о том, что такое сапун и каково его назначение. Из этой статьи вы узнаете об устройстве сапуна двигателя и других узлов, принципах работы элемента и других особенностях.

Отметим, что если через сапун идет масло, диагностика первопричины может быть затруднена. Для точного определения основной проблемы потребуются навыки, специальное оборудование и т.д. Однако в ряде случаев водитель может понять, почему с сапуна бежит масло, без привлечения сторонних специалистов. Другими словами, диагностика проводится самостоятельно в гаражных условиях. В этой статье мы поговорим о том, почему капает масло из сапуна, а также что делать автовладельцу, если через сапун выбрасывает масло.

Масло из сапуна: что делать и как найти причину

Начнем с того, что во время работы двигателя в картере накапливаются так называемые картерные газы. Для того чтобы не создавалось избыточное давление, имеется специальный клапан для вентиляции. Данное решение позволяет закрытому картеру сообщаться с атмосферой. Указанный клапан и является сапуном. Простыми словами, сапун на ДВС фактически нужен для того, чтобы выравнивать давление внутри двигателя.

Следует отметить, что в картере газы смешиваются с масляным туманом. В результате частицы смазки попадают в сапун. Хотя внутри устройства имеется специальная сетка-маслоуловитель, определенная часть масла может выходить наружу. С учетом данной информации допускается незначительное загрязнение системы, что является нормой. В случаях, когда вытекает много смазки, следует отдельно искать, почему с сапуна кидает масло.

Сапун ВАЗ 2110 2112 2114 2115 2109

Сапун ВАЗ 2110 2112 2114 2115 2109 “дает о себе знать” тогда, когда в силовом агрегате автомобиля начинают подтекать сальники. Также, может произойти выдавливание прокладки ГБЦ. Если такие неполадки наблюдаются, следовательно, необходимо демонтировать с двигателя ГБЦ, и обратить срочное внимание на техническое состояние сапуна силового агрегата. Сапун двигателя ВАЗ, это элемент отсеивания, в задачу которого входит обеспечение прохождения газов, которые накапливаются в блоке цилиндров, под крышку клапанов, с одной стороны, а с другой, перекрывать доступ для возвратного прохождения моторного масла.

Стоит обратить внимание автомобилистов на то, что конструктивно сапун ВАЗ 2110 2112 2114 2115 2109 не представляет собой никакой сложности. Сапун это алюминиевая многослойная сетка, которая вовсе не предназначена для проведения, какой либо фильтрации, в ее задачу входит, просто, не открывать доступа маслу. Поэтому, сапун ВАЗ не ломается, а именно засоряется, или, выражаясь точнее, забивается. Причиной этому может быть использование некачественного моторного масла или нарушение его сезонного применения, также, выход сапуна из строя может быть спровоцирован не соблюдением регламента технического обслуживания автомобиля, включающего замену масла и масляного фильтра. Так, или иначе, но техническое качество масла и исправная работа сапуна ВАЗ 2110 212 2114 2115 2109, факторы неделимые.

В процессе функционирования двигателя ВАЗ 2110 2112 2114 2115 2109, излишки некачественного масла оседают в сапуне, постепенно преобразуясь в мазут, который окончательно его забивает. Отчасти, происходит это по причине изменения температур в силовом агрегате автомобиля. Что относится к газам, то их чрезмерное давление, которое образуется в результате сгорания горючей смеси и сопровождается очень высокими температурами, обеспечивает их скопление под цилиндрами двигателя, что и приводит к выдавливанию и подтеканию вышеупомянутых сальников и прокладки ГБЦ. Для отвода этих газов и предназначен сапуна автомобилях ВАЗ, что является задачей не сложной, но архиважной для нормального функционирования силового агрегата автомобиля. Все перечисленные факторы заставляют еще раз обратить внимание на марку моторного масла, на котором работает Ваш автомобиль ВАЗ.

Очистка системы вентиляции картера Лада Приора

Со временем в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания

Из-за этого давление газов внутри двигателя повышается, и появляются течи масла через уплотнения.

Для того чтобы избежать этого, периодически очищайте и промывайте систему.

Очистку системы вентиляции картера двигателя необходимо проводить каждые 60 тыс. км пробега.

Очищайте систему вентиляции картера перед каждой заменой масла.

Для того чтобы очистить систему вентиляции нужно снять впускной коллектор воздуха, крышку головки цилиндров.

Подготавливаем автомобиль для выполнения работы. Открываем капот и отсоединяем минусовую клемму аккумулятора.

Снимаем защитный экран двигателя.

Отсоединяем и отводим в сторону трос привода дроссельной заслонки.

Отсоединяем колодки проводов от катушек зажигания.

Отводим жгут проводов в сторону.

Разрезаем или расстегиваем хомут крепления жгутов проводов системы управления двигателем

Отстегиваем колодку проводов от датчика фаз.

Снимаем дроссельный узел, не отсоединяя от него шланги.

Соединение дроссельного узла уплотнено резиновой прокладкой

Ослабляем затяжку хомута шланга подвода разряжения к вакууму

Несмотря на то, что впускной трубопровод и дроссельный узел имеют отличия от тех же узлов, применяющихся на других модификациях автомобиля, снятие дроссельного узла выполняется аналогично.

Отсоединяем шланг подвода разряжения.

Ослабляем затяжку хомута шланга вентиляции картера

Отсоединяем шланг вентиляции картера от патрубка на крышке ГБЦ

Ослабляем затяжку самореза крепления направляющей трубы щупа уровня масла

Головкой на 10 откручиваем две колпачковые гайки верхнего крепления впускного трубопровода к крышке ГБЦ

Головкой на 13 откручиваем два болта и три гайки нижнего крепления впускного трубопровода

Места крепления впускного трубопровода к головке блока цилиндров (рисунок 14, шпильки В и отверстия А под болты) показаны стрелками (впускной трубопровод, топливная рампа и форсунки для наглядности сняты)

Снимаем катушки зажигания первого, второго и третьего цилиндров.

Выводим впускной трубопровод из-за жгута проводов

Снимаем впускной коллектор вместе с направляющей трубкой щупа уровня масла.

После этого снимаем крышку головки блока цилиндров.

Крестовой отверткой ослабляем затяжку хомута малого шланга вентиляции картера

Крестовой отверткой ослабляем затяжку хомута шланга большого шланга вентиляции картера

Ключом на 10 отворачиваем болт крепления кронштейна жгута проводов

Ключом на 10 откручиваем болт крепления кронштейна колодки жгута проводов форсунок

Головкой на 8 откручиваем 14 болтов крепления крышки головки болтов

Поддеваем крышку отверткой за выступ

Снимаем крышку головки блока цилиндров

Промойте шланги бензином или керосином, продуйте сжатым воздухом и просушите.

Прочистьте отверстия штуцеров и патрубков для подсоединения шлангов

Выворачиваем шесть болтов крепления сепаратора с внутренней стороны крышки головки цилиндров.

Сожмите пассатижами фиксаторы маслоотражателя сепаратора, выньте маслоотражатель из маслоотделителя.

Подденьте аккуратно отверткой резиновое уплотнительное кольцо и снимите его

Сильно обжатое или потерявшее эластичность кольцо замените новым.

Перед установкой крышки головки блока очистите (от старого герметика) и обезжирьте привалочные поверхности головки блока цилиндров и крышки головки блока.

Нанесите тонкий слой герметика на привалочную поверхность головки блока цилиндров.

Установите шланги и детали в порядке, обратном снятию.

Система вентиляции картерных газов приора

И вновь поднимается тема и вопрос о вентиляции картерных газов .

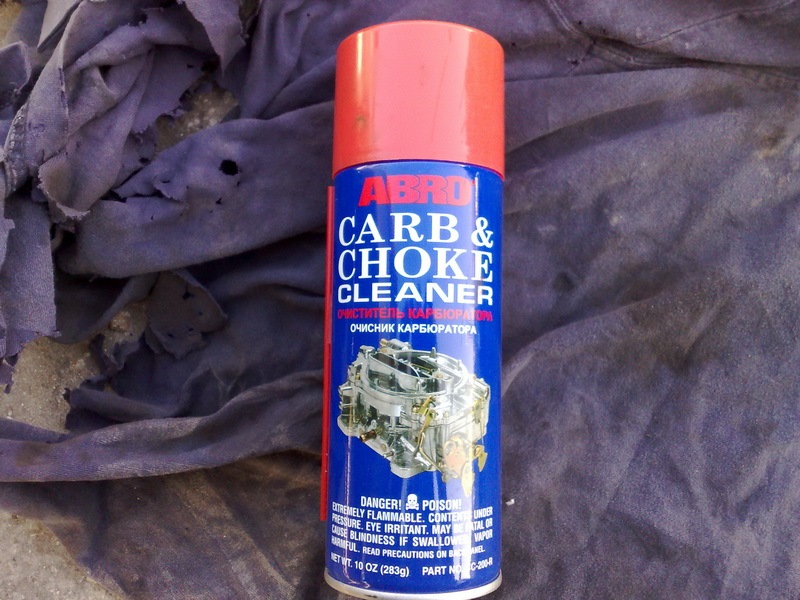

Столкнулся и я с этим вопросом сегодня когда полез чистить дроссель своего Е-газ . Первыми делом с чем я столкнулся когда снял гофру — это масляная пленка внутри её . Дроссельная заслонка тоже была в соплях и с масляными отложениями что давало повышенные холостые обороты . Машинка любит покрутить мотор так то что я увидел не вызвало удивления . Использовал в качестве промывки этого безобразия очиститель карбюратора … Залил вовнутрь от души половину баллона, дал откиснуть мин 20 , завел с трудом конечно, чихала, пердела, дымила минут 5 , потом зашелестела .

Разобравшись с этой мутней задался вопросом — как сделать отвод этой гадости чтобы она дымила в гофру своими масляными парами . Ведь если разобравшись логически и подумав — ведь это СО2 с маслом смешивается с воздухом и попадает в котлы — естественно что КПД мотора будет меньше чем когда поступает чистый отфильтрованный воздух + масло быстрее изнашивается

1. Просто сделать отвод трубки вниз к защите ( как на старых жигах и тавриях делали ) а на патрубке сосок заглушить, но первая задача — если дроссель сосет воздух, значит и идет отсос этих газов т.е смогу ли они выходить сами по трубке в атмосферу или будут варится в моторе

2. Сделать фильтр газов . Насмотрелся в ютьюбе как колхозят такие фильтра — желание такую приблуду лепить под капот нет … Хотя может и практично

3. Влепить в разрыв трубки топливный пластиковый фильтр . Вариант интересен простотой установки но, но как повлияет уменьшение диаметра трубки в этом разрыве на пропускную способность и будет ли толк .

Вентиляция картерных газов — Сообщество «Лада Приора (Lada Priora Club)» на DRIVE2

И вновь поднимается тема и вопрос о вентиляции картерных газов .

Столкнулся и я с этим вопросом сегодня когда полез чистить дроссель своего Е-газ . Первыми делом с чем я столкнулся когда снял гофру — это масляная пленка внутри её . Дроссельная заслонка тоже была в соплях и с масляными отложениями что давало повышенные холостые обороты . Машинка любит покрутить мотор так то что я увидел не вызвало удивления . Использовал в качестве промывки этого безобразия очиститель карбюратора … Залил вовнутрь от души половину баллона, дал откиснуть мин 20 , завел с трудом конечно, чихала, пердела, дымила минут 5 , потом зашелестела .

Разобравшись с этой мутней задался вопросом — как сделать отвод этой гадости чтобы она дымила в гофру своими масляными парами . Ведь если разобравшись логически и подумав — ведь это СО2 с маслом смешивается с воздухом и попадает в котлы — естественно что КПД мотора будет меньше чем когда поступает чистый отфильтрованный воздух + масло быстрее изнашивается

1. Просто сделать отвод трубки вниз к защите ( как на старых жигах и тавриях делали ) а на патрубке сосок заглушить, но первая задача — если дроссель сосет воздух, значит и идет отсос этих газов т.е смогу ли они выходить сами по трубке в атмосферу или будут варится в моторе

2. Сделать фильтр газов . Насмотрелся в ютьюбе как колхозят такие фильтра — желание такую приблуду лепить под капот нет … Хотя может и практично

3. Влепить в разрыв трубки топливный пластиковый фильтр . Вариант интересен простотой установки но, но как повлияет уменьшение диаметра трубки в этом разрыве на пропускную способность и будет ли толк .

Вентиляция картерных газов — бортжурнал Лада Приора Хэтчбек 2011 года на DRIVE2

Появились следы отпотевания патрубка вентиляции картерных газов

фото с интернета

Решил его снять и все протереть.Снял, протер, решил заглянуть внутрь патрубка и обнаружил

Эмульсия сидела только в глубине патрубка, заглянул в отверстия куда прикручивается этот патрубок, там чисто.Под маслозаливной крышкой все в порядке, на щупе масло тоже чистое.

Сначала думал промыть этот патрубок, но было принято решение поставить новый. Т.к. этот уже деревянный и продавленный хомутами.

Этот патрубок тоже был отпотевший, решил и его снять, заглянуть внутрь

фото с интернета

Как выяснилось хомуты на нем ослабли и он болтался, внутри никаких белых налетов обнаружено не было. Поставил его на место.

Начал читать интернет. Какая причина образования этого налета.Наличие паров воды в картерных газах, попадая в этот патрубок, охлаждаются в нем и осаждаются в виде эмульсии. Так же может образовываться и во 2ом патрубке вентиляции или на крышке маслозаливной.

Ну это происходит естественно в зимнее время. Возможно так же из-за коротких поездок на не прогретом двигателе.

Потом как выяснилось, рекомендуется заводом-изготовителем, чистить систему вентиляции картера двигателя каждые 60 тыс. км пробега. Для чего необходимо снимать крышку клапанов, что на 16кл. двигателе не очень то и быстро сделать. ( как чистить систему можно найти в интернете)

Почитав коментарии по данной теме, однозначного вывода сделать нельзя нужно чистить или не обязательно.Кто-то говорит ДА, присутствуют отложения, смолы и бла бла бла…Кто-то же говорит обратное, на пробеге 50-100 тыщ, разбирали, а чистить там и нечего.

Как я понял, что самое злачное место это именно этот патрубок, в него и надо заглядывать время от времени.

Цена вопроса: 200 ₽ Пробег: 55000 км

Доработка малой вентиляции картера — бортжурнал Лада 2112 Dvinuyn 2005 года на DRIVE2

Решил сделать доработку малой вентиляции картера.Начну с того, что расскажу для чего необходима система рециркуляции картерных газов (СРКГ).Во время работы ДВС в масляном поддоне скапливаются картерные газы, которые поступают через неплотно прилегающие к стенкам цилиндра поршневые кольца. Чтобы стравить давление в картере, придумали систему рециркуляции картерных газов. Если раньше на авто картерные газы стравливали в атмосферу, то в настоящее время запрещается, так как не соответствуем стандартам ЕВРО-4, 5, 6… На наших машинах устанавливают замкнутую СРКГ. Таким образом, происходит круговорот картерных газов. Конечно же, в данной системе есть свои минусы — картерные газы захватывают частицы масла, образуя небольшой туман, поступают вновь в двигатель, проходя через ДУ, РХХ, ресивер, клапана и тем самым происходит загрязнение впуска, а это в свою очередь отрицательно влияет на работу двигателя (выдавливает заглушки ДВС). Чем больше пробег авто, тем больше количество отложений. Часто можно встретить машины с сопливиющими патрубками, датчиками и потеющим мотором. Поэтому необходимо следить за вентиляцией картера.

На наших авто присутствует малая и большая вентиляция, которая врезается в патрубок воздушного фильтра. Газы проходят через дроссельный узел и ДМРВ, загрязняя их. Если бы через ДУ проходил чистый воздух, то проблем с плавающими оборотами, поломками ДМРВ и РХХ не было.На Приоре-2, Калине-2 и Гранте начали подключать малую вентиляцию не к ДУ, а после него, то есть в ресивер. Таким образом, данная доработка дошла до АвтоВАЗа!

Тоже самое сделал и я. Для начала купил шланг, не сразу нашел его, так как диаметр маленький. Далее подсоединил шланг к ресиверу, а на ДУ поставил заглушку.

Что изменилось:1. Дроссельный узел будет меньше загрязнятся.2. Уменьшается вероятность выдавливания заглушек блока ДВС.3. При резком сбрасывании газа, машина не клюет носом.4. При переключении передач стало немного плавнее.

5. И самое главное, что я обнаружил! Раньше, когда давишь полностью педаль газа в пол, начинает немного звенеть (может пальчики или гидрики) двигатель. После небольшой доработки я меня практически полностью исчез посторонний звук!

Теперь можно поэкспериментировать с большой вентиляцией картерных газов.

Всем удачи, подписывайтесь!

переделка малого контура вентиляции картерных газов — бортжурнал Лада Приора Седан 2007 года на DRIVE2

Добрый день уважаемый читатель!Сегодня речь пойдет о более менее чистом воздухе))))!

Как то ковыряясь в просторах Drive2 я наткнулся на ВОТ ЭТУ СТАТЕЙКУ,в которой автор PhiX все подробно расписал и описал все плюсы этой процедуры, результаты от данной доработки, вообщем кому интересно почитайте!

Данную процедуру сделал и я себе, но сделал ее чуток по своему, врезал топливный фильтр в шланг малого контура вентиляции картерных газов!для данной процедуры нам потребуется:1. Шланг маслобензостойкий (внутренний диаметр 8мм).2. Хомут.3. Фильтр топливный от классики(можно обойтись без него, просто на прямую перекинуть и все).4. Нож, ножовка, отвертка!Снимаем старый шланг малого контура вентиляции, он нам больше не нужен, далее первым делом отмеряем нужную длину нового шланга(учитывая фильтр) и примерно прокладываем его от места выхода из ДВС до впускного ресивера, я подключил его к одной из пластмассовых пипок сняв резиновую заглушку которая идеально села на штуцер в который входил шланг вентиляции в дроссельной заслонке, тут все легко и просто, а со стороны ресивера придется подпилить одну из стенок которые защищают саму пипку(см. фото ниже), потому что она не даст поставить и затянуть хомут, а без него никак, шланг слетит сразу же!В принципе вот и вся процедура, которая займет не более 10 минут вашего времени!

Теперь РЕЗУЛЬТАТЫ И ВЫВОДЫ:

Какой нибудь прибавки мощности или еще чего либо я вроде бы как не заметил, изменений в динамике тоже не очень наблюдал, вообщем как было так все и осталось.А вот по поводу чистоты воздуха:я сделал эту процедуру два месяца назад и специально не писал про это в журнале, хотел посмотреть что будет с врезанным мною фильтром, так вот, за два месяца он закакался очень хорошо, на фото видно что с ним случилось, а ведь вся эта кака летит через дроссель в ресивер, я конечно понимаю что этот фильтр не 100% панацея, но все же думаю что место ему должно быть, теперь хочу сделать маслопомойку на большой контур вентиляции)))!

Спасибо за внимание)!Всем удачи

Как это все выглядит!Тут видно какую стенку защитную на пипке ресивера я подпилил и куда одел резиновую заглушку)))))!

ВОТ ЧТО СТАЛО С ФИЛЬТРОМ за два месяца ежедневного использования авто, а ведь до этого вся кака оседала на дросселе и в ресивере!

Заменил сапуны . Доработал первый контур, обычным топливным «невским» фильтром .
Герметик использовать не стал, надобности не вижу .

Немного теории ( о работе двух контуров фильтрации газов ) :

Эта два контура вентиляции картера. шланги первого и второго кон­туров представляют собой два дополнительных шланга (один малого диаметра, другой большого), по которым кар­терные газы, прошедшие маслоотделитель, подаются в ка­меру сгорания через дроссельный патрубок.Маслоотдепитель расположен в крышке головки цилиндров.

Первый контур имеет калиброванное отверстие (жик­лер) в дроссельном патрубке. От маслоотделителя к жикле­ру идет шланг малого диаметра. Шланг большего диаметра (шланг второго контура) идет от маслоотделителя к шлангу впускной трубы (наддроссельное пространство).

На режиме холостого хода все картерные газы подают­ся через жиклер первого контура (шланг малого диаметра). На этом режиме во впускной трубе создается высокое раз­режение и картерные газы эффективно отсасываются в за- дроссельное пространство. Жиклер ограничивает объем отсасываемых газов, чтобы не нарушалась работа двигате­ля на холостом ходу.

На режимах под нагрузкой, когда дроссельная заслонка открыта частично или полностью, через жиклер первого контура проходит небольшое количество картерных газов. В этом случае их основной объем проходит через второй контур (шпанг большого диаметра) в шланг впускной трубы перед дроссельным патрубком и затем сжигается в камере сгорания.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
