Причины и следствия отказа датчика скорости

Причины и следствия отказа датчика скорости.

Одна из немногих (многих) возможных поломок отечественного кроссовера Лада Калина — отказ датчика скорости. Выражается в некорректных показаниях спидометра — стрелка либо падает на ноль, либо показания прыгают от нуля до максимума.
Кому лень читать — смотри фото и читай итог внизу.

Чем это грозит? В первую очередь показания датчика скорости влияют на усилие ЭУР (электро-усилителя руля).
На низкой скорости ЭУР работает в полную силу, а с увеличением скорости — постепенно снижает усилие до нуля.
По этому эксплуатация автомобиля с отказавшим датчиком скорости возможна, но не рекомендуется.

После замены датчика на аналогичный меня не покидал вопрос — почему же это произошло?
Как говорится — вскрытие покажет.

В моем случае стоял этот датчик, 2170-3843010, фирмы STARTVOLT.

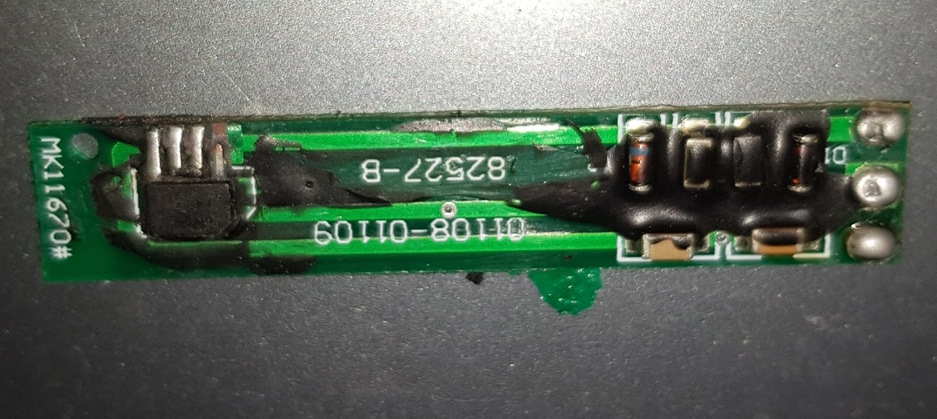

На данном фото видно основную часть датчика — плата залитая герметиком, полупроводниковый датчик холла и его обвязка. Плата односторонняя.

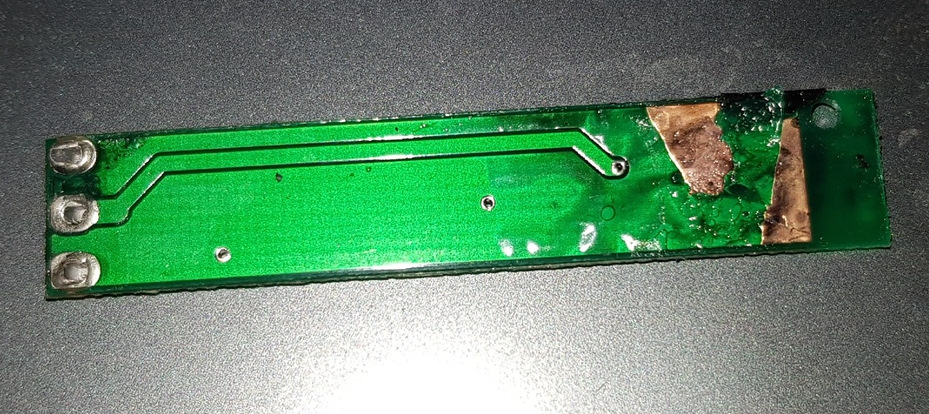

Плата поближе. Не вооруженным глазом уже видно причину выхода из строя датчика.

Корпус датчика хоть и очень хорошо склеен, но оказался недостаточно герметичным. Некоторое количество трансмиссионного масла попадало в корпус датчика, и вызвало коррозию на припаянных деталях. Герметик столь «щедро» намазанный производителем оказался бессилен.

Итог:
Причина отказа датчика скорости конкретно в этом случае — попадание масла в корпус датчика. Как оно туда могло попасть — для меня остается загадкой, но это так.
Эксплуатация автомобиля с отказавшим датчиком скорости не желательна в первую очередь из за не адекватной работы ЭУР, что критично на трассе.
Так как этих датчиков существует в природе 3 вида — в магазин имеет смысл взять с собой образец.

Датчик скорости Лада Калина

Вступление

Датчик скорости Лады Калины является элементом системы управления двигателем, отвечающим не только за показания о скорости движения автомобиля, но и участвующим в других процессах необходимых для правильной работы двигателя.

Датчик скорости входит в систему из большого числа датчиков и напрямую связан с электронным блоком управления двигателем. Более подробно о ДСА Калины рассказывается ниже в статье.

О датчике

Датчик выполняется из маслостойкого прочного пластика, так как часть его находится в прямом контакте с маслом. Основной задачей ДСА является считывание показаний с вала КПП о его вращении, затем датчик передает показания на ЭБУ, а он трансформирует вращение (об/мин) в км/ч и выводит информацию на спидометр автомобиля.

Если автомобиль оборудован электро усилителем руля, то при поломке датчика скорости ЭУР перестанет работать. Датчик скорости при достижении более 60-80 км/ч постепенно отключает ЭУР, это необходимо для правильной управляемости автомобиля.

Так же датчик скорости помогает двигателю держать повышенные обороты холостого хода при движении автомобиля на нейтральной скорости. Можно заметить, что холостой ход Калины равен примерно 900об/мин, но если двигаться со скоростью более 20 км/ч, то можно заметить что стрелка тахометра находится на отметке в 1100 об/мин. Это необходимо для более быстрого развития оборотов при включении передачи на скорости.

Датчик является довольно надежным элементом, но иногда его поломки все-таки случаются по некоторым причинам.

Причины поломки ДСА

Причин выхода из строя датчика скорости Калины не много, но существует несколько однотипных причин, из-за которых датчик выходит из строя.

1. Стружка. Датчик скорости имеет в себе магнитные элементы. При вращении валов и шестерней КПП образуется стружка, которая способна примагничиваться к датчику затрудняя его работу. Такая неисправность не является поломкой, достаточно лишь демонтировать датчик и очистить его от налипшей стружки.
2. Окисление контактов. Такая поломка обусловлена тем, что датчика находится в корпусе КПП и часто подвержен влаге. Влага, падая в разъем датчика, окисляет его контакты и даже приводит к коррозии. Такой датчик лучше всего заменить на новый.

Признаки неисправности ДСА

Существует несколько причин, по которым можно косвенно понять, что датчик скорости вышел из строя:

• Не работает спидометр;
• Не работает ЭУР;
• Нет повышенных оборотов при движении накатом;
• Горит чек;

Стоимость датчика скорости Калины

Ниже представлена таблица с ценами от ЯндексМаркета на датчик скорости Лады Калины.

Как проверить датчик скорости на Лада Калина своими руками?

Датчик скорости на автомобилях семейства ВАЗ и Калина в частности предназначен для контроля работы автомобиля на холостых оборотах и во взаимодействии с регулятором холостого хода управлении потоком воздуха, который идёт в обход дроссельной заслонке. При неисправности или наличии каких-либо неполадок, датчик передаёт ошибочные данные, что может привести к неправильной работе не только самого двигателя, но и всей системы в целом.

На видео замена и проверка датчика скорости на Лада Калина:

На этом видео рассмотрено, как проверить самостоятельно работоспособность датчика скорости на Лада Калина.

Симптомы неисправного датчика скорости

Если у вашего автомобиля во время эксплуатации присутствует хоть одна из ниже названных причин, этот будет стопроцентным поводом для его проверки.

• Не стабильная работа на холостых оборотах.
• Расход топлива увеличился.
• Двигатель не «тянет», либо перестал быть таким приемистым, как раньше.
• Не работает или есть ошибки в работе спидометра.
• Отключается электроусилитель руля.

Если на автомобиле установлен бортовой компьютер, то ошибки исходящие от датчика скорости, так же будут поводом для проверки.

Причины неисправности

Самой частой причиной поломки датчика скорости является вышедшее из строя проводка. Она сильно подвергается внешним погодным условиям, окисляется и ржавеет. Таким образом только внешний осмотр даст верный ответ.

Один из контактов датчика отпал из-за воздействия коррозии.

После того как проводка и датчик осмотрены, приступаем к его демонтажу. О том, как правильно провести эту операцию, написано в этой статье.

Проверка датчика скорости

Рассмотрим самые основные способы проверки.

Первый способ

Проверить датчик скорости достаточно просто, необходимо лишь иметь под рукой мультиметр.

Слева направо:
1. Плюс 2. Импульс 3. Минус

Далее берём заранее снятый датчик, очищаем его от грязи подсоединяем к центральному контакту плюсовой провод, а минус ставим на корпус автомобиля. Затем воздействуем на датчик путем небольшой вибрации, при этом значения в мультиметре должны колебаться от 0,5 до 10 В.

Грязь внутри датчика скорости

Второй способ

Датчик находится в корпусе КПП, переднее колесо вывешено. Таким же образом подсоединяем мультиметр и вращаем колесо. Если изменения на приборе есть, то датчик исправен.

Третий способ

Работает также безотказно и будет очень полезен тем, у кого нет мультиметра. Вывешиваем переднее колесо, берем лампочку на 12 В в патроне, плюс подсоединяем к АКБ, а минус на сигнальный контакт датчика. Если лампа загорается, то датчик рабочий.

Если же не один из вышеназванных способов вас не устроит, то гораздо проще купить новый датчик, и не возиться со старым.

Диагностика неисправностей и замена датчика скорости Лада Калина

На страницах сайта «Ремонт и техническое обслуживание автомобилей ВАЗ» уже публиковалась общая информация о принципе действия и о месте расположения датчика скорости на некоторых вазовских моделях. В сегодняшней статье речь пойдет о симптомах неисправности и самостоятельной замене датчика скорости на автомобилях Лада Калина.

Признаки неисправности датчика скорости Лада Калина

1. Во время движения стрелка спидометра не реагирует на скорость либо хаотично перемещается в диапазоне 0-200.
2. Отключение электроусилителя руля (ЭУР)
3. Загорается индикатор «проверь двигатель»
4. Одометр не считывает километраж
5. Стрелка датчика уровня топлива становится, очень чувствительна к колебаниям бензина в баке.

Почему не работает датчик скорости

На самом деле причин может быть несколько. Первая из них – это выход из строя самого датчика скорости. Вторая – попадание влаги на фишку, что приводит к окислению контактов. В этом случаи некоторые автолюбители рекомендуют ее верхнюю часть смазывать герметиком.

Если датчик не исправен, не спешите сразу производить его замену. Для начала тщательно зачистите все контакты и проверьте его в действии. Если данная процедура не дала результатов, меняем его на новый.

Где находится датчик скорости Лада Калина

Прежде чем приступит к замене датчика, его необходимо обнаружить.

Открываем капот автомобиля и откручиваем три хомута воздушного патрубка, который идет от фильтра к дроссельному узлу. После снятия патрубка смотрим вниз двигателя и видим на верхней части КПП, датчик скорости.

Снятие и установка датчика скорости Лада Калина

Чтобы снять датчик нам потребуется минимум инструмента:

Торцовый ключ на 10 (желательно с трещеткой) и плоская отвертка.

1. Первым делом снимаем клемму с датчика. Для этого нужно слегка поддеть фиксатор и потянуть контактную фишку на себя.
2. Затем с помощью ключа откручиваем крепежную гайку и с помощью отвертки слегка поддеваем датчик. После чего он легко вынимается.
3. Зачищаем посадочное место и вставляем новый, пока не почувствуете щелчок и только после этого закручиваем гайку и надеваем контактную фишку.

Покупка датчика скорости Лада Калина

Есть три вида датчиков на Лада Калина — 1118-3843010, 1118-3843010-04, 1118-3843010-02. По форме они немного отличаются, но посадочные места у них одинаковы. Стоимость их не высока, в среднем 300 рублей. Купить датчик скорости без проблем можно в автомагазинах либо на авторынке.

Что делать если на Лада Калина не работает спидометр

Спидометр — прибор для определения скорости движения автомобиля. Производители отошли от использования механических спидометров, по причине ошибок в расчетах скорости. Они делались через вращающийся трос. На современных автомобилях, устанавливаются электромеханические приборы, где расчет делается за счет работы электроники. Статья рассматривает вопрос, почему не работает спидометр на Ладе Калина, источники повреждений, способы их устранения. Подробно будут описаны прочие неполадки, влияющие на работу счетчика скорости.

Принцип работы

На Ладе Калина 1 и 2 серии, установлены аналогичные по принципу работы спидометры. Их работа осуществляется за счет датчика скорости, вмонтированного в коробку передач. У автомобилей обеих серий, этот датчик находится недалеко от правого шруса, рядом с щупом замера уровня масла в КПП. Во время вращения ведущих колес, ЭДС передает электрические импульсы на ЭБУ. По частоте импульсов, расчет передается от бортового компьютера спидометру.

Помимо определения скорости, от работы ЭДС зависит расход топлива машины. ЭБУ рассчитывает обороты двигателя, тем самым обогащая смесь горючим, воздухом по мере необходимости. Также от этого узла зависит работа гидроусилителя руля.

Признаки неисправности

На повреждение устройства определения скорости могут указывать многие факторы. Индикаторы приборной панели выдадут следующие коды ошибок:

• Р0500 сигнализирует о прекращении подачи электрических импульсов от датчика;
• Р0503 оповещает о прерывистой подаче импульсов от датчика.
• Check Engine указывает перебои работы силового агрегата.

Определить неисправность детали можно по неработающему спидометру.

1. В движении стрелка хаотично скачет. Причина этого кроется в перебоях передачи импульсов ЭДС.
2. Стрелочка не реагирует на увеличение скорости. Полное отсутствие сигналов. Источником проблемы является плохой контакт электрической проводки.
3. Стрелочка датчика топлива двигается скачками. Происходит по причине сбоя в расчете топлива. Показания с ЭДС рассчитываются и передаются на датчик распределения горючего. Например, при скорости 20 километров в час, подача топлива сокращается. Это сделано самим производителем для снижения расхода. Неправильные показания ЭДС вносят ошибку в расчет потребления топлива.
4. Перестает работать счетчик пробега. Этот счетчик напрямую зависит от спидометра. Также работает от показаний ЭБУ из расчета скорости вращения ведущих колес.
5. Перестает функционировать гидроусилитель руля.

Повреждение ЭДС можно определить по поведению силового агрегата.

1. Увеличивается расход топлива.
2. Нестабильно набираются обороты при разгоне.
3. Значительное снижение мощности.

Все эти причины потребуют срочной диагностики датчика скорости на работоспособность.

Проверка

Частой неисправностью при передаче электронных сигналов является нарушение в электрической цепи. Лады Калины 1 и 2 серии оборудованы датчиками с плохой защитой контактов от воздействия влажности. Для проверки необходимо отключить датчик от электрической цепи, просто отсоединив штекер из гнезда. У 8 клапанных автомобилей, датчик находится под гофрой воздушного фильтра. Ее придется демонтировать. Для проверки понадобится тестер и простая отвертка. Далее необходимо:

1. Подсоединить «+» щуп тестера к импульсному контакту «2» разъема. Он является центральным.
2. «Минус» тестера подсоединить на корпус двигателя.
3. Тестер перевести в режим замера постоянного напряжения.
4. Осуществить вращение штока датчика.
5. Контролировать показания тестера.

На работоспособность устройства укажет нарастание напряжения. Оно должно варьироваться от 0.5 до 12 вольт. Во время постоянного вращения, не должно быть перебоев с подачей импульсов. Если это происходит, следует просто очистить контактное гнездо от грязи и окисления, повторить проверку.

Причиной неисправности датчика скорости может стать его разгерметизация в месте посадки. Возникает из-за большого дрожания, если деталь была плохо закреплена раннее. Необходимо просто демонтировать устройство, заменить резиновое уплотнительное кольцо и закрепить деталь ключом на «22».

Демонтаж

Для проверки целостности штока, придется демонтировать деталь с посадочного места. Далее проверяется сам шток. Не должно быть свободного люфта, перекосов, «съеденных» граней штока.

Замена

Если причина плохой передачи импульсов не в загрязнении контактов, датчик скорости придется заменить. Для этого понадобится:

1. Ослабить крепление хомута гофры воздушного фильтра.
2. Снять гофру.
3. Отсоединить от датчика электрический контактный разъем.
4. Используя ключ «22» размера, выкрутить датчик. Делается это крайне осторожно, чтобы не сорвать пластиковые грани детали.
5. Вынуть деталь из места крепления.
6. Зачистить место установки ЭДС от грязи.
7. Закрепить новый узел, остальные компоненты собрать строго в обратном порядке.

Внимание! Автомобили Лада Калина оснащались различными модификациями ЭДС. Замену необходимо производить только на полностью идентичный вариант.

Прочие повреждения

Если после установки нового датчика, все еще не работает спидометр на Ладе Калина, причину необходимо искать в электрической цепи этого прибора.

Плохой «0»

Для определения плохого контакта спидометра с массой автомобиля, необходимо демонтировать само устройство. После демонтажа, можно заметить, что в корпус спидометра входит черный провод, соединенный с рамой. Этот провод закреплен на раму при помощи болта на «8».

1. Выкрутить болт.
2. Зачистить наждачной бумагой сам контакт и место его соединения.
3. Прикрутить контакт провода на место.
4. Проверить работу спидометра.

Обрыв «минусового» провода может возникнуть, только после, некачественной замены спидометра. Соединять оборванный провод простой скруткой нельзя. Если неполадка не устранена, стоит обратить внимание на предохранительный блок автомобиля.

Предохранитель

За защиту спидометра от электрических перепадов напряжения отвечает 10 амперный предохранитель. В предохранительном блоке он имеет обозначение «F1», располагается первым в ряду. На его неисправность укажет полное отсутствие освещения спидометра. Далее необходимо:

1. Вынуть предохранитель из гнезда.
2. Мультиметр установить в режим звуковой прозвонки.
3. Оба щупа мультиметра соединить с выводами предохранителя.

Если звукового сигнала не последовало, это указывает на неисправность предохранителя спидометра. Стоит помнить, что замену нужно осуществлять на аналогичный образец, с маркировкой «10А». Предохранители меньшего номинала, будут часто перегорать или приведут к пропуску избыточного напряжения в электронную схему прибора. Также запрещается накручивать на предохранитель проволочные перемычки.

Проверку можно провести визуально. Прозрачный корпус предохранителя позволяет увидеть состояние проволочной перемычки.

Если после проверки электрической цепи, замены датчика и предохранителя, на Калине не заработал спидометр, значит он полностью вышел из строя. Это устройство не ремонтируется и запасных частей на него нет. Придется заменить аналогичной моделью.

Комплектующие

В разные годы, на автомобили 2 серий, устанавливались на Калину устанавливались датчики скорости различных модификаций. Они отличаются только внешним видом. Заводская маркировка ЭДС для родной коробки передач, начинается с цифрового обозначения 1118. Если на Калину установлена коробка передач от Лада Приора, маркировка ЭДС будет начинаться с цифр 2170. Это не столь важно. Оригинальные датчики скорости маркируются артикулами: 1118-3843010-04, 1118-3843010-02, 1118-3843010. Одной из самых распространенных неисправностей, является замена неисправного ЭДС на неоригинальный аналог. Работающий от КПП аналог не передает точных данных или ломается его привод.

Заключение

Не стоит пренебрегать неисправным спидометром. Работающий в цепи с ЭБУ, этот прибор полностью зависит от датчика скорости. ЭБУ считывает с него импульсы о скорости движения, тем самым регулируя подачу топлива и мощность, используя другие электронные средства автомобиля. Своевременная замена датчика спидометра, очистка его клемм или замена предохранителя, поможет снизить расход топлива, улучшить мощность, динамику и управляемость.

Видео по теме

Датчик скорости Лада Калина. Номер датчика, причины неисправности и замена

За измерение скорости автомобиля отвечает специальный датчик. Именно он передает информацию на ЭБУ и благодарю этому датчику мы видим скорость нашего авто. Если вы вдруг заметили, что скорость на спидометре ниже, чем вашего авто, возможно датчик вышел из строя и требуется его замена.

Замену датчика скорости на Калине можно произвести самостоятельно, без помощи специалистов, а как это сделать мы опишем ниже.

1. Какой установлен и где найти датчик скорости на Калине
2. Сколько стоит датчик скорости на Калину
3. Как определить что датчик неисправен
4. Инструкция по замене датчика скорости 1118-3843010 Лада Калина
5. Рекомендации по замене датчика скорости на Калине
6. Подробная видео инструкция по замене датчика

Какой установлен и где найти датчик скорости на Калине

Автомобили Лада Калина комплектуются датчиком скорости 1118-3843010. Находится он на верхней части КПП, а чтобы до него добраться, необходимо открутить воздушный патрубок идущий от корпуса фильтра к дросселю.

Сколько стоит датчик скорости на Калину

На сегодняшний день представлены несколько видов датчика 1118-3843010 от разных производителей.

1. Датчик 1118-3843010 без кольца (Псков) цена от 350 руб
2. Датчик 1118-3843010 без кольца (СтартВольт) цена от 300 руб
3. Датчик 1118-3843010 с кольцом (Псков) цена от 500 руб
4. Датчик 1118-3843010-04 (ЗАО Счет Маш) цена от 300 руб

Для того, чтобы точно определить, какой датчик у вас установлен, необходимо снять ваш старый и посмотреть на нем маркировку.

Как определить что датчик неисправен

Существует ряд признаков по которым можно определить что датчик скорости неисправен и требует замены.

• Одометр не считает километраж
• Стрелка спидометра хаотично двигается вне зависимости от скорости автомобиля
• Горит Check Engine двигателя во время движения

Это основные признаки которые указывают на то, что замены датчика скорости на Калине вам не избежать.

После снятия датчика может осмотреть его и почистить, иногда это “реанимирует” его. В него может попасть влага или грязь, что приводит к его нестабильной работе. Так же может окислится контакт клеммы датчика.

Инструкция по замене датчика скорости 1118-3843010 Лада Калина

Итак, открываем капот и видим резиновый гофрированный патрубок идущий от воздушного фильтра к дросселю. Для удобства замены датчика, нам придется снять этот патрубок.

После того, как сняли патрубок видим на корпусе КПП датчик к которому подходит колодка с проводом.

Аккуратно снимаем ее с датчика и откручиваем с помощью головки на “10” болт крепления датчика. Для удобства можно воспользоваться либо маленькой трещоткой, или удлинителем.

Проверяем колодку датчика, при необходимости почистим ее. Берем новый датчик устанавливаем его на место и производим сборку в обратной последовательности.

На этом процесс замены завершен, никаких других действий не требуется.

Рекомендации по замене датчика скорости на Калине

Не торопитесь сразу менять датчик, вполне возможно что окислились контакты или в колодку попала грязь. Можно так же почистить сам датчик и установить на место. На разных версиях Калины могут стоять отличные датчики:

• 1118-3843010
• 1118-3843010-02
• 1118-3843010-04

Все указанные выше датчики взаимозаменяемы! Они подходят для автомобилей Калина 1117, 1118 и 1119 с моторами 1,4 и 1,6 литра 8 клапанов. Датчик скорости от Приоры физически подходит, но устанавливать его нельзя, так как он показывает неправильные значения.

Теперь вы знаете, что делать, если перестал работать спидометр на Калине, в чем причина и как решить эту проблему самостоятельно.

Подробная видео инструкция по замене датчика

Не работает спидометр, причины на примере Лада Гранта, Калина и Приора

Спидометр предназначен для определения мгновенной скорости транспортного средства. Если спидометр не работает, то ездить на автомобиле запрещено правилами дорожного движения. Статья посвящена решению проблемы, когда стрелка скорости автомобиля лежит на нуле, беспорядочно прыгает и дергается или ее показания неверные.

На автомобилях Лада Гранта, Лада Калина (2 и 1 поколения) и Лада Приора неисправности в работе спидометра решаются аналогичными способами.

Неисправность датчика скорости

Выход из строя датчика скорости (на схеме №11) является одной из причин нерабочего спидометра. Датчик находится на коробке передач, где прикручен с помощью одного винта, к нему подходит три провода. На Лада Калина с двигателем 16кл найти датчик можно со стороны бачка омывателя. С автомобиле с мотором 8 клапанном для доступа к датчику рекомендуется снять гофру воздушного фильтра двигателя.

Каталожный номер датчика может быть: 1118-3843010, 2170-3843010, 2170-3843010-02. Самый верный способ узнать, какой датчик скорости установлен на вашем автомобиле — снять его и посмотреть на артикул. Однако не спешите покупать новый датчик, сначала проверьте контакт в штекере, может быть спидометр не работает по причине окисления контактов, либо проводка повреждена. Также причиной неисправности датчика скорости может быть наличие на его поверхности металлической стружки или других посторонних частиц.

Автолюбители заметили, что в случае неисправности датчика скорости также не работает электроусилитель руля (руль становится очень легким, либо наоборот тяжелым) и загорается CheckEngine. Кроме этого появляются проблемы с оборотами (Е-Газ).

Если после замены датчика скорости спидометр все равно не работает, тогда возможно:

1. датчик скорости оказался бракованным
2. датчик скорости не подходит к данному автомобилю
3. причина неисправности не в датчике скорости

Проверить предохранитель

Другой причиной нерабочего спидометра может быть перегоревший предохранитель F1 на 10А. Он отвечает за иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов.

Неисправность в комбинация приборов

Нередко спидометр перестает работать по причине неисправности самой панели приборов. Самый простой способ проверить это — подключить на время заведомо рабочую панель. Также стоит проверить надежность контактов на тыльной стороне приборной панели. Также можно проверить показания скорости автомобиля на бортовом компьютере.

Если выполнялся тюнинг приборной панели (разбирали), то возможно в ходе работ повредился моторчик стрелки, либо стрелка скорости посажена слишком глубоко (стрелка задевает о накладку панели).

Сталкивались ли вы с проблемами спидометра? Каким способом вам удалось ее решить? Напомним, решение других неисправностей можно найти в категории ремонт и эксплуатация Лада Гранта, Лада Калина или Лада Приора.

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Датчик скорости калина 8 клапанов неисправности

Инструмент:

• Мультиметр
• Отвертка плоская большая

Принципы работы датчика фаз и датчика скорости аналогичны. Дат­чик импульсно замыкает цепь на «массу» при прохождении вблизи его торца штифта распределительного вала (датчик фаз) или стальных эл­ементов задающего диска (датчик скорости). Проверку показываем на примере датчика фаз.

1. При выключен­ном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика фаз. Маркировка выводов колодки жгута проводов «А», «В» и «С» на­несена на корпусе колодки.

2. Для проверки цепи питания датчика подсоединяем щупы тестера к выво­дам «В» и «А» колодки жгута прово­дов. При включенном зажигании и в те­чении 10 с после его выключения напряжение должно быть рав­ным напряжению бортовой сети.

3. В противном случае проверяем ис­правность цепей (обрыв и замыкание на «массу») между выводом «В» ко­лодки жгута проводов и выводом «45» контроллера («+» питания), а также между выводом «А» колодки и точкой заземления.

4. При исправно­сти цепей и отсутствии напряжения — неисправен контроллер. Подсоединяем щупы тестера к выво­дам «С» и «А» колодки жгута прово­дов.

При включенном зажигании (и при отсутствии сигнала датчика фаз) контроллер через свой внутренний резистор должен выдавать напряжение бортовой сети на вывод «С» ко­лодки жгута проводов.

5. В противном случае проверяем ис­правность цепи (обрыв и замыкание на «массу») между выводом «79» контроллера и выводом «С» колод­ки жгута проводов.

6. Для проверки датчика фаз демонти­руем его и подсоединяем к датчику колодку жгута проводов. Со стороны входа проводов в колодку вставляем в ее гнезда, соответствующие выво­дам «А» и «С», два отрезка прово­локи, так чтобы появился контакт между ними и наконечниками про­водов.
Подсоединяем щупы тестера к отрез­кам проволоки. Включив зажига­ние подносим несколько раз к тор­цу датчика стальной стержень (например, отвертка).

7. При этом у исправного датчика при­бор должен зафиксировать скачко­образно меняющиеся значения напряжений.

8. Датчик скорости и его цепи проверя­ем аналогично. Колодка жгута прово­дов системы управления двигателем, подсоединяемая к датчику скорости, имеет нумерацию выводов «1», «2» и «3». На вывод «1» колодки жгута проводов подается от главного реле напряжение, равное напряжению бортовой сети автомобиля. Сигнал от датчика скорости через вывод «2» колодки подводится к выводу «59» контроллера. Вывод «3» колодки со­единен с «массой».

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта

Когда неисправен датчик скорости на Лада Калина, начинает дергаться стрелка спидометра или она совсем не движется, высокая погрешность показаний, не работает гидроусилитель руля. В статье рассматриваются признаки и причины неисправности, дается инструкция по замене прибора. Кроме того, прилагаются фотоматериалы и демонстрационное видео.

Датчик скорости (ДС) является элементом топливной системы двигателей с инжектором. Его назначение — определять скорость вращения передних колес машины и передавать полученные данные электронному блоку управления. Контролер анализирует полученную информацию и отправляет ее на панель приборов. Кроме того, эти данные используются для расчета необходимых пропорций топлива и воздуха для образования качественной топливно-воздушной смеси, которая подается в цилиндры силового агрегата.

Признаки неисправности датчика скорости

Если неисправен ДС, то появляются такие признаки:

• неправильные показания спидометра, стрелка перемещается хаотически, полный отказ спидометра;
• повышенный расход топлива;
• отказывается работать усилитель руля;
• горит надпись проверки силового агрегата;
• одометр авто не показывает пробег;
• стрелка, показывающая уровень топлива, колеблется, не давая возможности правильно определить уровень;
• мотор не тянет либо потерял приемистость;
• двигатель глохнет на холостом ходу.

Перечисленные признаки могут быть вызваны поломкой и других устройств (автор видео — Автоэлектрика ВЧ).

Причины поломок

Причиной неисправности ДС может быть:

• плохой контакт в разъеме ДС или его полное отсутствие;
• нарушение целостности проводки, провода со временем окисляются, ржавеют;
• загрязнения на чувствительных элементах;
• неисправность чувствительного элемента.

Первые три причины можно исправить без замены ДС, в последнем случае прибор нужно менять обязательно.

Проверка чистоты разъема

Где находится датчик скорости Лада Калина?

Датчик скорости Лада Калина состоит из пластикового корпуса, имеющего форму цилиндра, и электронного чувствительного элемента.

Место, где он расположен в моторном отсеке, найти не сложно. Для этого нужно поднять капот, чтобы был доступ в подкапотное пространство. Дроссель с фильтром соединяет воздушный патрубок. Открутив хомуты, нужно демонтировать воздушный патрубок. Сверху коробки передач находится ДС.

Датчик скорости на Лада Калина

Инструкция по снятию и установке

Перед тем как менять ДС, сначала следует провести ряд профилактических действий, которые могут устранить неисправность:

• почистить контакты: они могли окислиться;
• почистить колодку, в которую могла попасть грязь.

Датчик также следует снять, почистить и проверить на работоспособность.

Проверку можно выполнить тремя способами:

1. С помощью мультиметра. Положительный провод снятого ДС нужно соединить с центральным контактом, а минусовой прислоняем к кузову машины. Если на ДС оказать воздействие в виде небольшой вибрации, показания на тестере должны колебаться в пределах от 0,5 до 10 В.
2. Для проверки вторым способом устройство не нужно снимать с коробки передач. Следует вывесить переднее колесо, затем начать его вращение и присоединить мультиметр аналогично первому способу. Если после присоединения тестер меняет показания, то устройство исправно.
3. Если нет мультиметра, можно воспользоваться контрольной лампочкой на 12 В в патроне. Минус необходимо соединить с сигнальным контактом ДС, а плюс присоединить к АКБ. Горение лампочки говорит об исправности прибора.

Если ДС неисправен, то его необходимо заменить.

Для замены ДС нужно приготовить следующие инструменты и материалы:

• ключ или головку на «10»;
• плоскую отвертку;
• крестовую отвертку;
• ветошь;
• новый прибор.

Приоровский и калиновский датчики скорости

В зависимости от версии на Лада Калина устанавливаются разные ДС:

Перечисленные ДС скорости могут заменять друг друга. Они могут устанавливаться на следующих версиях Калины: 1117, 1118 и 1119 с двигателями объемом 1,4 и 1,6 литра. Датчик от Лада Приоры подходит, но его нельзя использовать, так как он дает неправильные показания.

Для проведения процедуры замены автомобиль следует поставить на ручной тормоз и открыть капот. Замена датчика скорости на Калине состоит из следующих шагов:

Для доступа к датчику скорости нужно либо демонтировать воздуховод, который идет к воздушному фильтру, либо отодвинуть его в сторону.

Процесс откручивания хомутов отврткой
