Не горит свет заднего хода ВАЗ-2107

Не горит свет заднего хода ВАЗ-2107. Основная причина

Наиболее распространенной причиной пропажи света заднего хода на ВАЗ-2107 является окисление и нарушение контакта на датчике-выключателе, находящегося на коробке передач в задней правой его части.

Из-за того, что конструктивно фишки клемм никак не защищены от воздействия воды и солей с дороги, происходит их коррозия, вследствие чего нарушается контакт с датчиком и ток перестает поступать на лампы фонаря.

Также, провода никак не защищены от механических повреждений и воздействия дорожного пескоструя.

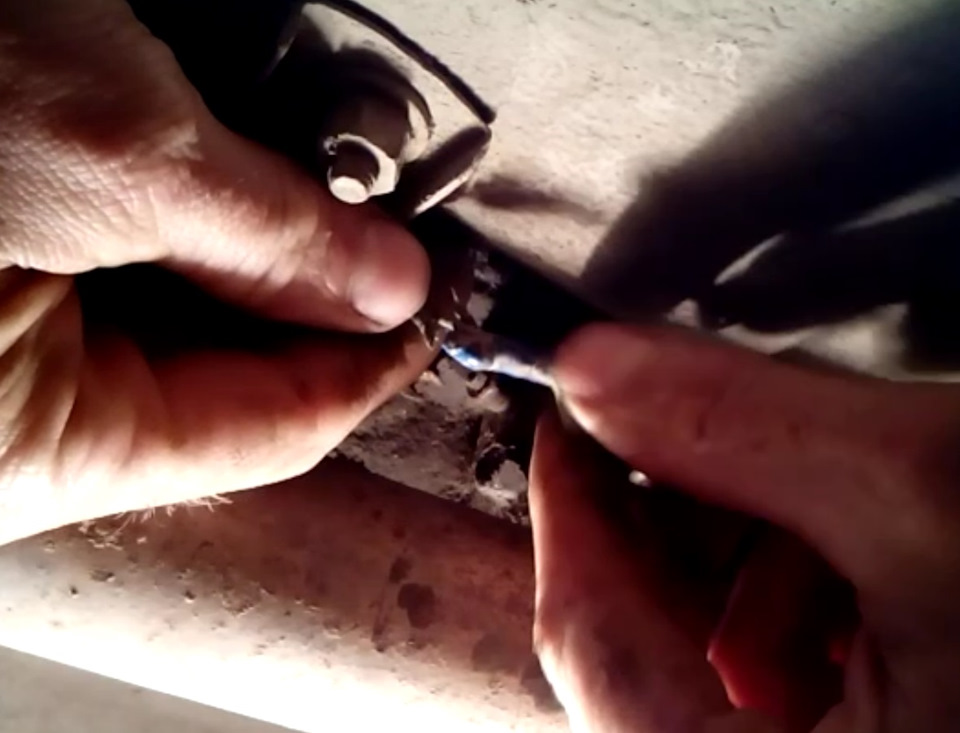

В нашем случае, кроме окисления самих контактов на датчике и проводах, произошел обрыв одного из них.

Поэтому для ремонта просто обрежем концы проводов до «здоровых» участков и припаяем новые фишки с клеммами.

Так как поражение ржавчиной на клеммах датчика значительно, то придется его заменить на новый.

Для этого нам понадобится рожковый ключ или длинная головка «на 27», если датчик старого образца, и ключ «на 22», если нового.

При замене не забудем поставить новое медное уплотнительное кольцо или переставить старое.

Для надежности, можно смазать конец резьбы силиконовым автомобильным герметиком.
Провода можно подключать произвольно, так как датчик лишь разрывает цепь «положительного» провода.

Небольшое видео по ремонту:

Не горит задний ход ваз 2107 инжектор

Непрочитанное сообщение VladiZlav » Вт сен 09, 2008 20:11:17

Непрочитанное сообщение Mr_Ice » Вт сен 09, 2008 20:54:07

Непрочитанное сообщение Vadim 77 » Ср сен 10, 2008 9:01:40

Непрочитанное сообщение Mr_Ice » Ср сен 10, 2008 9:20:20

Непрочитанное сообщение Mr_Ice » Ср сен 10, 2008 12:28:39

зеленоград вообще аномальная зона

Добавлено спустя 49 секунд:

как мимо проезжаю там у вас есть участочек где темперетура всегда градусов на 5 ниже чем везде

Непрочитанное сообщение Mr_Ice » Чт сен 11, 2008 7:21:27

Непрочитанное сообщение Mr_Ice » Вт сен 16, 2008 13:18:06

Непрочитанное сообщение Mr_Ice » Вт сен 23, 2008 7:03:11

Непрочитанное сообщение Vadim 77 » Вт сен 23, 2008 7:56:47

Непрочитанное сообщение Mr_Ice » Вт сен 30, 2008 18:45:13

Непрочитанное сообщение VladiZlav » Вт сен 30, 2008 20:38:21

Непрочитанное сообщение Vadim 77 » Ср окт 01, 2008 5:49:47

Непрочитанное сообщение Mr_Ice » Ср окт 01, 2008 7:37:16

Непрочитанное сообщение Mr_Ice » Ср окт 01, 2008 11:02:42

Непрочитанное сообщение VladiZlav » Чт окт 23, 2008 10:45:18

Итак поменял лягушку — отчет
Что нам нужно?
Собственно новая лягушка 1 шт.

Машина + яма (желательно) — на яме гораздо удобнее чем лежа под авто

Ну и ключик на 22, желательно торцовый, ибо рожковым к примеру у меня подлезьт нормально не получилось (фотку ключа забыл сделать)
Далее собственно показываю где этот зверь (лягушка) живет (обведен красным)


Итак скидываем клеммы со зверюги и надеваем на нее ключик, вот так:

Откуручиваем, берем новую лягушку и прикручиваем Собсно все! Проверьте кстати клеммы, при необходимости подожмите их, почистите. И наслаждайтесь работающим освещением заднего хода!

P.S. Мегабонус. Фото шаровой снятой с моквича, вот как нужно ездить — выработаем до последнего. (шутка, не вздумайте доводить детали авто до такого состояния)

Непрочитанное сообщение Mr_Ice » Чт окт 23, 2008 19:38:35

Задние фонари ВАЗ-2107: правила эксплуатации и технического обслуживания

В системе освещения автомобиля задние фонари занимают особое место, благодаря своему функциональному предназначению и способности видоизменить внешний вид машины с помощью тюнинга. От работоспособности задних фонарей во многом зависит безопасность на дороге, т. к. именно по световым приборам, расположенным в задней части автомобиля, водители транспортных средств, идущих позади, могут понять, какой манёвр намерен предпринять водитель впередиидущей машины. Задние фонари ВАЗ 2107 имеют свои особенности, которые необходимо принимать во внимание при эксплуатации и техническом обслуживании автомобиля.

Устройство и характерные неисправности задних фонарей ВАЗ-2107

Конструкционно задний фонарь автомобиля ВАЗ-2107 состоит из:

  • левого и правого рассеивателей;
  • левого и правого токопроводников;
  • двух ламп мощностью 4 Вт и двух патронов к ним;
  • шести ламп мощностью 21 Вт и шести патронов к ним;
  • четырёх гаек М5.

Стоп-сигнал и габаритные огни на заднем фонаре должны быть красного цвета, указатель поворота — оранжевого, указатель заднего хода — белого. Наиболее типичные неисправности задних фонарей ВАЗ-2107:

  • отсутствие массы на фонаре;
  • перегорание лампы;
  • окисление контактов;
  • обрыв или перетирание проводки;
  • выход из строя контактов разъёма и др.

Нет массы

Одной из причин того, что не работает задний фонарь, может быть отсутствие массы на нём. Проверить целостность провода массы можно визуально или прозвонив его тестером. Провод массы в штатной комплектации ВАЗ-2107, как правило, чёрного цвета, и на колодке разъёма он занимает крайнее положение. За ним следуют провода:

  • стоп-сигнала (красный);
  • габаритных огней (коричневый);
  • противотуманных ламп (оранжево-чёрный);
  • лампы заднего хода (зелёный);
  • указателя поворотов (чёрно-голубой).

Перегорела лампа

Наиболее распространённая неисправность задних фонарей — перегорание одной из ламп. В этом случае потребуется:

    Снять пластиковую заглушку со стороны багажника, которая крепится на четырёх пластмассовых винтах;

Окислились контакты

Окисление или засорение контактов колодки разъёма может быть следствием недостаточно плотного их соединения, а также попадания внутрь блок-фары пыли и других мелких механических частиц из-за износа или пересыхания резинового уплотнителя. Предотвратить процессы окисления и загрязнения контактов можно путём регулярных профилактических осмотров и технического обслуживания всех элементов системы освещения.

Много встречаются машин, у которых задние фонари вообще не работают, или работают наполовину, другие не включают поворотники, едут с включёнными задними противотуманками. Я к таким ездунам не отношусь. Делаю все, чтобы в моей машине работало, как и положено, чтобы было видно мох сигналов и не слепило.

Обрыв проводки

Целостность проводки проверяется мультиметром, если место обрыва невозможно определить визуально. Назначение каждого из проводов, приходящих на разъём, можно определить по схеме подключения электрооборудования ВАЗ-2107.

Видео: как улучшить работу задних фонарей ВАЗ-2107

Выход из строя контактов разъёма

Ухудшение контакта в разъёмном соединении платы и штекера может привести к выгоранию дорожки с невозможностью восстановления. В этом случае припаиваются дополнительные провода между разъёмом и патроном или выполняется полная замена разъёма. Следует помнить, что новая плата может быть укомплектована патроном с непружинящим металлом, поэтому имеет смысл сохранить старый патрон. При замене платы следует учитывать, что цвет проводов может не совпадать с цветом на родных колодках, поэтому лучше ориентироваться на порядок расположения контактов, и припаивать провода нового разъёма к проводам в жгуте последовательно по одному.

Схема подключения

На разъёме платы дорожки, ведущие к патронам разных ламп, обозначены цифрами:

  • 1 — масса;
  • 2 — стоп-сигнал;
  • 3 — габаритные огни;
  • 4 — противотуманные огни;
  • 5 — фонарь заднего хода;
  • 6 — указатель поворотов.

Габаритные огни

Габариты на ВАЗ-2107 включаются крайним левым из четырёх клавишных переключателей, расположенных под рычагом управления коробкой передач. Этот выключатель — трёхпозиционный: габаритный свет вместе с освещением номерного знака и подсветкой приборов включается во втором положении.

На блоке предохранителей, который расположен под капотом автомобиля возле лобового стекла ближе к пассажирскому сиденью, предохранители задних габаритов установлены под номерами F14 (8А/10А) и F15 (8А/10А). При этом предохранитель F14 отвечает за работу габаритных огней левой передней фары и правого заднего фонаря, а также:

  • лампы, сигнализирующей о работе габаритов;
  • подсветки номерного знака;
  • лампы подкапотного света.

Предохранитель F15 установлен в цепи габаритных огней правой передней фары и левого заднего фонаря, а также:

  • подсветки приборов;
  • лампы освещения прикуривателя;
  • подсветки вещевого ящика.

Если не работает одна из этих ламп, следует убедиться в целостности предохранителей F14 и F15.

Стоп-сигнал

Включатель стоп-сигналов расположен на держателе подвески педали тормоза. Включение стоп-сигнала происходит следующим образом: при надавливании на педаль тормоза пружина во включателе нажимает на штифт управления. Одновременно с этим контакты во включателе замыкают цепь фонарей стоп-сигнала. При отпускании педали тормоза штифт возвращается в исходное положение и стоп-сигнал гаснет.

Если на ВАЗ-2107 не работают стоп-сигналы, следует убедиться в том, что причина неисправности не в выключателе. Для этого необходимо откинуть наконечники питающих проводов и поставить между ними перемычку: если стоп-сигналы включатся, следует ремонтировать или менять выключатель. Для замены выключателя стоп-сигнала необходимо повернуть его по часовой стрелке на 90 градусов и извлечь из крепления. Установив новый выключатель, следует убедиться в том, что шейка переключателя плотно прилегает к педали тормоза и повернуть его на 90 градусов против часовой стрелки. Регулировка нового выключателя происходит автоматически при нажатии педали тормоза. Выключатель работает нормально, если стоп-сигнал включается не ранее, чем педаль тормоза переместится на 5 мм, но не позже, чем она будет нажата на 20 мм.

В цепи стоп-сигнала установлен предохранитель F11, который, помимо этого, отвечает за работу внутреннего освещения кузова.

Некоторые владельцы ВАЗ-2107 устанавливают дополнительный стоп-сигнал, чтобы подаваемые водителем сигналы были более заметны на дороге. Такой стоп-сигнал размещается, как правило, на заднем стекле внутри салона и работает на светодиодах.

Фонарь заднего хода

Фонарь заднего хода не принадлежит к числу обязательных, однако, его использование может существенно повысить степень безопасности автомобиля. Этот световой прибор срабатывает при включении задней передачи и выполняет функции:

  • освещения участка дороги и предметов, расположенных сзади автомобиля при движении задним ходом в тёмное время суток;
  • информирования других участников движения о том, что автомобиль перемещается задним ходом.

Принцип работы фонаря заднего хода основан на замыкании электрической цепи, в которую подключены лампы заднего хода, при включении зажигания и задней передачи. Замыкание происходит с помощью так называемой «лягушки», установленной на КПП.

В цепь фонарей заднего хода подключён предохранитель F1, который отвечает также за электродвигатель отопителя, очиститель и омыватель заднего стекла.

Задние противотуманные фонари

Включить задние противотуманные фонари ВАЗ-2107 можно третьей кнопкой слева из четырёх, расположенных под рычагом управления КПП. Следует помнить, что противотуманный свет включается только при включённом ближнем свете фар. В цепь противотуманных фонарей подключён предохранитель F9.

Тюнинг задних фонарей ВАЗ-2107

Добавить эксклюзивности своей «семёрке» можно с помощью одного из доступных сегодня вариантов тюнинга задних фонарей. Видоизменить задние световые приборы можно с помощью:

  • использования светодиодов;
  • нанесения тонировочного слоя;
  • установки альтернативных фонарей.

Тонировка фонарей выполняется плёнкой или специальным лаком. В отличие от тонировки передних фар, за которую можно получить штраф, к задним фонарям у госавтоинспекции в этом случае вопросов, как правило, не возникает. Главное, чтобы цвет всех сигналов соответствовал требованиям ГИБДД: габариты и стоп-сигналы должны быть красными, указатели поворотов — оранжевыми, фонарь заднего хода — белым.

Не знаю, как у кого — но у меня упирался вопрос в отражатель — он явно мешает этому девайсу! Я советую попробовать сделать это на старом заднем фонаре, применив орстекло вместо штатного! То есть стекло заднего фонаря заменяется на орстекло — но тут уже напрашиваются светодиоды и на попонотники, и на стопы, и на габарит — всё делается экспериментальным путём!

Видео: как преображаются задние фонари «семёрки» после тюнинга

Использование светодиодов позволяет:

  • снизить энергопотребление;
  • увеличить быстродействие;
  • усилить информативность;
  • повысить яркость задних фонарей по сравнению со штатным световым оборудованием.

На дешёвой светодиодной ленте однозначно получатся еле видные днём точки, здесь даже оспаривать нечего. Купишь дорогие хорошие модули — будет ещеёсравнимо со стоком по яркости, но по деньгам выйдет очень дорого.

Вместо базовых задних фонарей ВАЗ-2107 любители тюнинга, как правило, устанавливают:

    спортивную версию с четырьмя круглыми и двумя прямоугольными светильниками;

Подсветка номера ВАЗ-2107

Для освещения номерного знака в автомобилях ВАЗ-2107 используются лампы типа АС12–5-1 (C5W). Включается подсветка номера выключателем наружного освещения — первой слева кнопкой под рычагом переключения передач. Для замены лампы подсветки номерного знака необходимо поднять крышку багажника, крестообразной отвёрткой открутить два самореза, удерживающих фонарь подсветки и извлечь плафон из корпуса фонаря, после чего заменить лампочку.

Задние фонари автомобиля ВАЗ-2107 являются ключевым элементом системы освещения и выполняют целый ряд функций, связанных с безопасностью транспортного средства. Правильная эксплуатация и своевременное техническое обслуживание позволят продлить жизнь задним фонарям и обеспечить комфортное и безаварийное вождение. Придать своему автомобилю более актуальный внешний вид можно с помощью тюнинга осветительных приборов, в том числе задних фонарей.

Как поменять датчик заднего хода ВАЗ 2107

В конструкции автомобилей ВАЗ 2107 имеется световая сигнализация, которая указывает, что машина движется задним ходом. Это один из главных указателей, посредством которого удается предотвратить возникновение аварий. Работа этой световой сигнализации зависит от исправности датчика. Однако не редко возникают такие ситуации, когда датчик заднего хода ВАЗ 2107 выходит из строя, что приводит к необходимости проведения немедленного ремонта.

Не горят фонари заднего хода причины

Если обнаруживается, что при движении задним ходом на семерке не горит фонарь, значит нужно немедленно выявить неполадку и устранить ее. Скорее всего причиной будет:

  1. Перегорание предохранителя. При неисправности любого электроприбора или цепи нужно первым делом провести ревизию исправности предохранителей. По названию можно догадаться о том, что суть предохранителя в том, чтобы защищать электрическую цепь от большого тока и замыкания. Если сгорел предохранитель, то его нужно заменить и фонари будут работать исправно.
  2. Перегорание лампочек. Одной из причин является перегорание ламп, но этот фактор легко исключить, так как если лампы перегорают, то не сразу обе.
  3. Нарушена целостность проводки — часто повреждению проводов способствует механическое воздействие. Редко причиной их повреждения становится замыкание. Чтобы выявить исправность проводки, понадобится воспользоваться мультиметром, прозвонив каждую жилу или измеряя напряжение на фонарях.
  4. Неисправность датчика — его еще называют выключатель заднего хода, так как он отвечает за включение световой сигнализации, и ее отключение. Причем он может либо сломаться, и в таком случае понадобится его замена, либо могут окислиться клеммы, нарушив качество контактного соединения.

На 4-х и 5-ти ступенчатых коробках семерок датчики стоят разные. Нужно обратить внимание при покупке.

Неисправность датчика заднего хода встречается довольно часто, поэтому сначала нужно проверить целостность предохранителя, затем убедиться в наличии напряжения на фонарях, а только после этого приступать к замене рассматриваемого выключателя. Причем его неисправность может проявляться не только отсутствием загорания фонарей, но еще и постоянным горением. Если фонари ЗХ постоянно горят, значит необходимо произвести замену датчика.

Как найти датчик заднего хода ВАЗ 2107

Рассматриваемый элемент, отвечающий за включение и отключение задних фонарей на ВАЗ 2107, располагается в основном механизме — это коробка передач. Чтобы найти расположение выключателя, нужно забраться под машину и посмотреть на коробку. Элемент крепится в нижней части коробки передач с правой стороны.

Его перепутать с другим датчиком невозможно, если вы знаете, где находится коробка и как она выглядит. На коробке установлен только один датчик, причем не только на карбюраторных, но и на инжекторных модификациях.

Эта мелкая деталь не подлежит ремонту, поэтому при выявлении ее неисправности, понадобится замена. Чтобы убедиться, что причина именно в рассматриваемом устройстве, следует снять подводящие провода от клеммы датчика, а затем переместить рычаг переключения передач в положение задней скорости. Установить регулятор мультиметра в положение прозвонки и прикоснуться щупами к двум контактам. Если прибор издает звуковой сигнал при включении задней скорости и наоборот молчит при перемещении рычага в положение неитраль, значит, элемент исправен и, нужно искать причину в других узлах. Зная, где находится лягушка на ВАЗ 2107, произвести дополнительную ее проверку не составит большого труда.

Необходимые детали и инструменты для замены

Рассматриваемый прибор не самая главная деталь на автомобиле, однако, при ее неисправности может возникнуть ДТП. Не стоит рисковать, тем более, если вы знаете, что ваши фонари заднего хода не включаются. Чтобы поменять датчик заднего хода на семерке, понадобится приложить совсем немного усилий.

Замена этого элемента длится не более 30 минут, но зато после проведенных работ вы приведете в порядок свое транспортное средство. Чтобы произвести замену, понадобится новый датчик, а также некоторые инструменты, а точнее гаечный ключ на «22», которым будет выкручиваться деталь, а также силиконовая жидкая смазка для обработки контактов. Упростить замену детали поможет длинная торцовая головка на «22», если такая имеется.

Меняем датчик

Выполняя замену датчика ЗХ, требуется предварительно произвести очистку места расположения этой детали на коробке. Это нужно для того, чтобы исключить попадание внутрь механизма грязи и пыли. Выполнять работы по замене датчика заднего хода на семерке нужно из смотровой ямы, соблюдая такую последовательность:

  1. Отсоединить контакты от детали (их два). При этом совсем не обязательно отключать клеммы с аккумулятора, так как вероятность замкнуть провода исключена (ведь они защищены пластиковыми клипсами).
  2. На следующем шаге в руки нужно взять ключ на «22», а затем осуществить вывинчивание старого и неисправного элемента. Старый элемент нужно демонтировать совместно с металлической уплотнительной шайбой.
  3. Если элемент не поддается вывинчиванию, что бывает достаточно часто, то можно воспользоваться растворителем WD-40, и если смазка не даст результатов, то нужно взять молоток с зубилом. Если вывинчивается датчик молотком с зубилом, то выполнять действия нужно с предельной осторожностью.
  4. После вывинчивания нужно произвести очистку посадочного места элемента.
  5. Замена датчика заднего хода ВАЗ 2107 предусматривает предварительную установку уплотнительного металлического кольца на резьбовое соединение.
  6. После этого можно завинчивать устройство в отверстие, затянув его ключом, прилагая ручное усилие.
  7. В завершении нужно подключить клеммы к выводам устройства, после чего произвести проверку исправности световой сигнализации.

После того, как новый элемент будет установлен, рекомендуется обработать контакты силиконовой смазкой, а также убедиться в том, что контактное соединение надежное. При ненадежном соединении контактов работать исправно световая сигнализация заднего хода не будет. После окончания работ следует произвести проверку исправности работы световой сигнализации.

Где находится предохранитель заднего хода на ВАЗ 2107

Приветствуем всех гостей проекта GdePred.ru! В этой статье мы расскажем о том, где находится предохранитель заднего хода на ВАЗ 2107. Также мы перечислим другие возможные причины данной неисправности.

За освещение включения задней передачи отвечает предохранитель F1, который имеет мощность 10A. В новом монтажном блоке он находится рядом с реле R4 (обведен синим цветом).

В блоке старого образца этот предохранитель идет первым по счету слева направо (обведен красным цветом).

Кроме света заднего хода этот предохранитель задействован еще в нескольких цепях электросхемы ВАЗ 2107. Например, он отвечает за работу вентилятора отопителя. То есть, если в вашем автомобиле не работает освещение заднего хода, а вентилятор печки успешно функционирует, то это значит, что предохранитель заднего хода целый и проблему нужно искать в другом месте.

3 возможные причины неисправности

Ниже мы рассмотрим другие возможные причины, из-за которых может не гореть задний ход на ВАЗ 2107.

  1. Отсутствуют или перегорели лампочки заднего хода. Перед осуществлением дальнейшей диагностики, нужно убедиться, что данные лампочки стоят на своих местах и находятся в рабочем состоянии.
  2. Окисление контактов или обрыв проводки датчика включения освещения заднего хода. Эта причина является самой распространенной. Дело в том, что датчик включения заднего хода (в народе его чаще называют лягушка) совершенно никак не защищен от воздействия влаги, а его проводка от механических повреждений. Лягушка заднего хода расположена в задней правой части коробки передач.
    Для решения этой проблемы нужно снять фишку и почистить контакты, также нужно проверить целостность проводки.
  3. Выход из строя датчика заднего хода. Существует два вида лягушек – старого и нового образца. Для замены лягушки старого образца понадобится ключ на 27, а для замены нового – на 22.

Проверить исправность этого датчика достаточно просто. Нужно снять с него фишку и замкнуть контакты на ней между собой. После чего необходимо включить заднюю передачу и включить зажигание автомобиля. Если в результате этих действий огни заднего хода заработали, значит можно смело менять лягушку. Её стоимость в автомагазинах варьируется от 100 до 150 рублей.

Датчик заднего хода: где находится, проверка, замена, ремонт

Ваз 2109

ВАЗ 21099 замена датчик заднего хода

Напомним, что этот пункт относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

  • Снимите защиту с двигателя автомобиля, если таковая имеется.
  • Расположение датчика на автомобиле ВАЗ 2108 и подобных немного другое, чем на Классике, так как автомобиль имеет передний привод.
  • По ходу движения автомобиля датчик находится с левой стороны.
  • Если Классику приходилось загонять на смотровую яму, то автомобили на переднем приводе достаточно просто приподнять под левое переднее колесо при помощи домкрата.
  • Опять же – к датчику подходят провода электропроводки.
  • Снимите провода.
  • Для снятия датчика понадобится удлиненная головка на 22 и вороток.
  • При помощи головки снимаем датчик.

ВАЗ 2109 замена датчика заднего хода

Помните! Замена датчика заднего хода на автомобиле, имеющем передний привод, характеризуется небольшими подтеками масла из картера КПП.

  • Приготовьте емкость и, как только открутите датчик, подставьте ее, чтобы масло не пролилось на пол.
  • Как можно быстрее вставьте новый датчик.
  • Закрутите его сначала руками, а затем затяните при помощи той же головки и трещотки.
  • Подключите провода электропроводки.
  • Долейте необходимое количество масла.

Выключатель фонарей заднего хода ваз 2107 — проверка и замена



скачать фото на мобильник

Содержание:-

руководство технического обслуживания

и ремонту автомобиля ваз 2107

трансмиссия автомобиля ваз 2107

коробка передач ваз 2107

Проверка выключателя фонарей заднего хода на автомобиле ваз 2107
1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).
2. Очищаем от грязи место крепления выключателя заднего хода и сам выключатель.

2. Установка выключателя фонарей заднего хода выполняется в обратной последовательности.

марки автомобилей
При использовании материалов сайта активная ссылка на car-exotic.com обязательна!

Замена датчика заднего хода ваз 2107

Если белые фонари на корме “семерки” перестали светиться при движении задним ходом, то неисправность требует незамедлительного устранения. Мало того, что неработающие фонари заднего хода на не соответствуют техническим требованиям к автомобилю и ПДД, так эта поломка вводит в заблуждение других участников движения и может спровоцировать ДТП,как правило виной может служить датчик заднего хода на Ваз 2107.

Обычно, чтобы устранить такую неисправность, требуется замена датчика заднего хода ВАЗ 2107. Тратить время и деньги на визит к специалистам СТО не обязательно — произвести диагностику и замену датчика можно самостоятельно. Но сначала надо убедиться, что именно он стал причиной неисправности.

Почему не горят фонари заднего хода

Причин, по которым могут не гореть лампы в фонарях заднего хода, несколько:

  • Сгорел предохранитель , защищающий цепь питания ламп заднего хода. Поломка видна визуально, достаточно только вытащить предохранитель из блока.
  • Перегорели лампы . Чтобы проверить работоспособность ламп, их следует поочередно извлечь из фонаря и убедиться в отсутствии обрыва спирали с помощью омметра (мультиметра) или прозвонки.
  • Повреждена проводка . Проверить ее можно также при помощи мультиметра и прозвонки, однако найти обрыв будет намного сложнее.
  • Плохой контакт проводов с выводами датчика заднего хода . Проверку нужно начинать с визуального осмотра и зачистки грязи и окислов. После можно использовать мультиметр, замеряя сопротивление цепи.
  • Произошло замыкание проводов питания . Проверить отсутствие или наличие замыкания провода на массу можно прозвонкой или мультиметром.
  • Сломан датчик заднего хода ВАЗ 2107 . Проверить его можно прозвонкой или мультиметром. Визуально неисправность выражается в том, что фонари заднего хода или не включаются вообще, или постоянно горят.

Где находится датчик заднего хода ваз 2107

На “семерке”, как и на всех “классических” моделях ВАЗ, датчик заднего хода находится на КПП. Он закреплен снизу и справа коробки передач, если смотреть по ходу движения машины.

Перепутать его с чем-то другим невозможно — это единственная деталь на КПП, к которой
Бывает, что провода, идущие к датчику, оборваны. В этом случае его легко отличить по паре торчащих контактов.

Что нужно для замены

Чтобы поменять деталь, необходимо всего две вещи: ключ на 22 и новый датчик заднего хода с металлической шайбой-прокладкой.
Ключ желательно брать торцовый и с длинным воротком. Но, если такого не найдется, можно обойтись накидным или даже рожковым.

Как поменять датчик заднего хода ваз 2107

Перед заменой датчика желательно очистить коробку передач от грязи. Если этого не сделать, она может попасть в масло, которое находится в картере коробки. Замена датчика заднего хода ВАЗ 2107 производится в такой последовательности:

  • отсоединить наконечники проводов от контактов датчика;
  • ключом на 22 выкрутить старый датчик из КПП, сняв его вместе с металлической шайбой;

Примечание: если датчик “прикипел” и не выкручивается при помощи ключа, можно попробовать его открутить, используя зубило и молоток. Однако делать это надо предельнльо осторожно, чтобы не повредить картер КПП, сделанный из хрупкого алюминиевого сплава.

  • очистить посадочное место датчика;
  • надеть новую шайбу на новый датчик и закрутить его в КПП, используя ключ на 22;
  • надеть концевики проводов на контакты датчика.

Теперь вы знаете как поменять датчик заднего хода ВАЗ 2107. После установки нового датчика обратите внимание на то, насколько плотно сидят наконечники проводов на контактах датчика. Они не должны болтаться и спадать. При необходимости подожмите наконечники, используя пассатижи.

Нелишним будет зачистить наконечники перед тем, как надеть их на контакты датчика. Так вы сможете быть уверены в надежном контакте на этом соединении.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl Enter .

Не горит свет заднего хода ваз 2107 инжектор

Тюнинг задних фонарей ВАЗ-2107

Добавить эксклюзивности собственной «семёрке» можно при помощи 1-го из доступных сейчас вариантов тюнинга задних габаритов. Модифицировать задние световые приборы можно при помощи:

  • Использования светодиодов;
  • Нанесения тонировочного слоя;
  • Установки других фонарей.

Тонировка фонарей производится плёнкой либо особыми лаком. В отличие от тонировки фронтальных фар, за какую можно Получить штраф, к задним фонарем в Госавтоинспекции в данном случае вопросов, обычно, не появляется. Главное, чтоб цвет всех сигналов соответствовал требованиям ГИБДД: габариты и стоп-сигналы Должны быть красноватыми, указатели поворотов. оранжевыми, фонарь заднего хода. белоснежным.

Габаритные огни

Габариты на ВАЗ-2107 врубаются Последнего левым из четырёх клавишных переключателей, расположенных под рычагом управления коробкой. Этот выключатель. трёхпозиционный: габаритный свет совместно с освещением номерного знака и подсветкой устройств врубается во 2-м положении.

На блоке предохранителей, який размещен под капотом автомобиля около лобового стекла поближе к пассажирским сидением, предохранители задних фонарей установлены под номерами F14 (8А / 10А) и F15 (8А / 10А). При всем этом предохранитель F14 отвечает за работу габаритных огней левой фронтальной фары и правого заднего фонаря, также:

  • Лампы, сигнализирующей о работе габаритов;
  • Подсветки номерного знака;
  • Лампы подкапотного света.

Предохранитель F15 установлен в цепи габаритных огней правой фронтальной фары и левого заднего фонаря, также:

  • Подсветки устройств;
  • Лампы освещения прикуривателя;
  • Подсветки вещевого ящика.

Если не работает одна из ЭТИХ ламп, следует убедиться в целостности предохранителей F14 и F15.

Перегорела лампа

Более распространённая неисправность задних габаритов. перегорании одной из ламп. В данном случае будет нужно:

    Снять пластиковую заглушку со стороны багажника, которая крепится на четырёх пластмассовых винтах;

Схема подключения

На разъёму платы дорожки, ведущие к патронам различных ламп, обозначены цифрами:

  • 1. масса;
  • 2. стоп-сигнал;
  • 3. габаритные огни;
  • 4. противотуманные огни;
  • 5. фонарь заднего хода;
  • 6. указатель поворотов.

Задние фонари ВАЗ-2107: правила эксплуатации и технического обслуживания

В системе освещения автомобиля задние габариты занимают особенное место, благодаря собственному многофункциональному назначению и возможности модифицировать внешний облик машины при помощи тюнинга. Вот работоспособности задних габаритов почти во всем зависит безопасность на дороге, т. К. Конкретно по световыми устройствам, размещенным в задней части автомобиля, водители тс, идущих сзади, могут понятий, какой манёвр целей сделать шофер впередиидущей машины. Задние габариты ВАЗ 2107 имеют свои особенности, Которые нужно принимать во внимание при эксплуатации и техническом обслуживании автомобиля.

Окислились контакты

Окисление либо засорение контактов колодки разъёма может быть следствием недостаточно плотного их соединения, также попадания вовнутрь блок-фары пыли и других маленьких механических частиц из-за износа либо пересыханию резинового уплотнителя. Предупредить процессы окисления и загрязнения контактов можно путём постоянных профилактических осмотров и технического обслуживания всех частей системы освещения.

Обрыв проводки

Целостность проводки проверяется мультиметром, если место обрыва нереально найти зрительно. Предназначение каждого из проводов, приходящих на разъем, можно найти по схеме подключения электрического оборудования ВАЗ-2107.

Выход из строя контактов разъёма

Ухудшение контакта в разъёмном соединении платы и штекера может привести к выгорания дорожки с невыполнимостью восстановления. В данном случае припаиваются дополнительные провода меж разъёмом и патроном либо производится полная подмена разъёма. Следует держать в голове, что новенькая плата может быть укомплектована патроном с непружинящим металлом, потому имеет смысл сохранить старенькый патрон. При подмене платы следует учесть, что цвет проводов может НЕ совпадать с цветом на родных колодках, потому лучше ориентироваться на порядок расположения контактов, и припаивать провода нового разъёма к проводам в жгут поочередно по одному.

Плохие контакты лампочек задних фонарей ВАЗ-2107, ВАЗ-2105 — устраняем проблему контактов

Уверен, что я не один такой, и у меня как у многих постоянно проблемы с контактами на плате задних фонарей. Перед поездкой проверяю, все лампочки горят, после поездки габариты не горят, стукнешь по фонарю — загорается. Только залезешь проверять контакты как обязательно сломается одно из трех ножек крепления патрона, вот не задача. И это реально бесит. Тоже самое и с заменой лампочки. На что парой уходит много времени на замену лампочки и в последствии ремонт контактов и замены патрона. Все это надоело. Решил в серьез заняться этой проблемой. Не долго думая решил зайти в магазин, присмотреть новые патроны для лампочек. Мне советовали взять патроны он калины/приоры/оки. И мне попались на глаза комплект патронов с проводами и лампочками для калины, именно то что я хотел. Так вот, купил 2 комплекта стоимостью 300р, и 2 комплекта 6 контактных разъемов, т.к. «маму» на контакты которые шли в комплекте с патронами на калину я не нашел.

Итак рассмотрим суть проблемы — вот он корень зла, патрон стандартный, для 07 и 05 фонарей, и если раньше контакты делались из нормального пружинящего сплава, то теперь делают из хрен знает чего

Как поменять лягушку на ваз 2107, причины неисправности, где находится датчик

Замена датчика заднего хода ВАЗ 2107

Если белые фонари на корме “семерки” перестали светиться при движении задним ходом, то неисправность требует незамедлительного устранения. Мало того, что неработающие фонари заднего хода на не соответствуют техническим требованиям к автомобилю и ПДД, так эта поломка вводит в заблуждение других участников движения и может спровоцировать ДТП,как правило виной может служить датчик заднего хода на Ваз 2107.

Обычно, чтобы устранить такую неисправность, требуется замена датчика заднего хода ВАЗ 2107. Тратить время и деньги на визит к специалистам СТО не обязательно — произвести диагностику и замену датчика можно самостоятельно. Но сначала надо убедиться, что именно он стал причиной неисправности.

Почему не горят фонари заднего хода

Причин, по которым могут не гореть лампы в фонарях заднего хода, несколько:

  • Сгорел предохранитель , защищающий цепь питания ламп заднего хода. Поломка видна визуально, достаточно только вытащить предохранитель из блока.
  • Перегорели лампы . Чтобы проверить работоспособность ламп, их следует поочередно извлечь из фонаря и убедиться в отсутствии обрыва спирали с помощью омметра (мультиметра) или прозвонки.
  • Повреждена проводка . Проверить ее можно также при помощи мультиметра и прозвонки, однако найти обрыв будет намного сложнее.
  • Плохой контакт проводов с выводами датчика заднего хода . Проверку нужно начинать с визуального осмотра и зачистки грязи и окислов. После можно использовать мультиметр, замеряя сопротивление цепи.
  • Произошло замыкание проводов питания . Проверить отсутствие или наличие замыкания провода на массу можно прозвонкой или мультиметром.
  • Сломан датчик заднего хода ВАЗ 2107 . Проверить его можно прозвонкой или мультиметром. Визуально неисправность выражается в том, что фонари заднего хода или не включаются вообще, или постоянно горят.

Где находится датчик заднего хода ВАЗ 2107

На “семерке”, как и на всех “классических” моделях ВАЗ, датчик заднего хода находится на КПП. Он закреплен снизу и справа коробки передач, если смотреть по ходу движения машины.

Перепутать его с чем-то другим невозможно — это единственная деталь на КПП, к которой
Бывает, что провода, идущие к датчику, оборваны. В этом случае его легко отличить по паре торчащих контактов.

Что нужно для замены

Чтобы поменять деталь, необходимо всего две вещи: ключ на 22 и новый датчик заднего хода с металлической шайбой-прокладкой.
Ключ желательно брать торцовый и с длинным воротком. Но, если такого не найдется, можно обойтись накидным или даже рожковым.

Как поменять датчик заднего хода ВАЗ 2107

Перед заменой датчика желательно очистить коробку передач от грязи. Если этого не сделать, она может попасть в масло, которое находится в картере коробки. Замена датчика заднего хода ВАЗ 2107 производится в такой последовательности:

  • отсоединить наконечники проводов от контактов датчика;
  • ключом на 22 выкрутить старый датчик из КПП, сняв его вместе с металлической шайбой;

Примечание: если датчик “прикипел” и не выкручивается при помощи ключа, можно попробовать его открутить, используя зубило и молоток. Однако делать это надо предельнльо осторожно, чтобы не повредить картер КПП, сделанный из хрупкого алюминиевого сплава.

  • очистить посадочное место датчика;
  • надеть новую шайбу на новый датчик и закрутить его в КПП, используя ключ на 22;
  • надеть концевики проводов на контакты датчика.

Теперь вы знаете как поменять датчик заднего хода ВАЗ 2107. После установки нового датчика обратите внимание на то, насколько плотно сидят наконечники проводов на контактах датчика. Они не должны болтаться и спадать. При необходимости подожмите наконечники, используя пассатижи.

Нелишним будет зачистить наконечники перед тем, как надеть их на контакты датчика. Так вы сможете быть уверены в надежном контакте на этом соединении.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Задние фонари ВАЗ 2107: схема подключения, неисправности, замена и ремонт, инструкции с видео и фото

Устройство и характерные неисправности задних фонарей ВАЗ-2107

Конструкционно задний фонарь автомобиля ВАЗ-2107 состоит из:

  • левого и правого рассеивателей;
  • левого и правого токопроводников;
  • двух ламп мощностью 4 Вт и двух патронов к ним;
  • шести ламп мощностью 21 Вт и шести патронов к ним;
  • четырёх гаек М5.

Задний фонарь ВАЗ-2107 состоит из рассивателей, токопроводников, ламп и патронов

Стоп-сигнал и габаритные огни на заднем фонаре должны быть красного цвета, указатель поворота — оранжевого, указатель заднего хода — белого. Наиболее типичные неисправности задних фонарей ВАЗ-2107:

  • отсутствие массы на фонаре;
  • перегорание лампы;
  • окисление контактов;
  • обрыв или перетирание проводки;
  • выход из строя контактов разъёма и др.

Нет массы

Одной из причин того, что не работает задний фонарь, может быть отсутствие массы на нём. Проверить целостность провода массы можно визуально или прозвонив его тестером. Провод массы в штатной комплектации ВАЗ-2107, как правило, чёрного цвета, и на колодке разъёма он занимает крайнее положение. За ним следуют провода:

  • стоп-сигнала (красный);
  • габаритных огней (коричневый);
  • противотуманных ламп (оранжево-чёрный);
  • лампы заднего хода (зелёный);
  • указателя поворотов (чёрно-голубой).

Провода на разъёме идут в определённой последовательности и имеют свою расцветку

Перегорела лампа

Наиболее распространённая неисправность задних фонарей — перегорание одной из ламп. В этом случае потребуется:

    Снять пластиковую заглушку со стороны багажника, которая крепится на четырёх пластмассовых винтах;

Пластиковая заглушка заднего фонаря ВАЗ-2107 крепится на четырёх пластмассовых винтах

Гайки крепления заднего фонаря ВАЗ-2107 откручиваются ключом на 10

Чтобы извлечь фонарь и заменить лампы, необходимо отсоединить разъём электропитания

В фонарях заднего хода ВАЗ-2107 используются лампы мощностью 4 Вт и 21 Вт

Окислились контакты

Окисление или засорение контактов колодки разъёма может быть следствием недостаточно плотного их соединения, а также попадания внутрь блок-фары пыли и других мелких механических частиц из-за износа или пересыхания резинового уплотнителя. Предотвратить процессы окисления и загрязнения контактов можно путём регулярных профилактических осмотров и технического обслуживания всех элементов системы освещения.

Габаритные огни

Габариты на ВАЗ-2107 включаются крайним левым из четырёх клавишных переключателей, расположенных под рычагом управления коробкой передач. Этот выключатель — трёхпозиционный: габаритный свет вместе с освещением номерного знака и подсветкой приборов включается во втором положении.

Габаритные огни включаются трёхпозиционным переключателем, расположенным под рычагом переключения скоростей

На блоке предохранителей, который расположен под капотом автомобиля возле лобового стекла ближе к пассажирскому сиденью, предохранители задних габаритов установлены под номерами F14 (8А/10А) и F15 (8А/10А). При этом предохранитель F14 отвечает за работу габаритных огней левой передней фары и правого заднего фонаря, а также:

  • лампы, сигнализирующей о работе габаритов;
  • подсветки номерного знака;
  • лампы подкапотного света.

Предохранитель F15 установлен в цепи габаритных огней правой передней фары и левого заднего фонаря, а также:

  • подсветки приборов;
  • лампы освещения прикуривателя;
  • подсветки вещевого ящика.

Если не работает одна из этих ламп, следует убедиться в целостности предохранителей F14 и F15.

Тюнинг задних фонарей ВАЗ-2107

Добавить эксклюзивности своей «семёрке» можно с помощью одного из доступных сегодня вариантов тюнинга задних фонарей. Видоизменить задние световые приборы можно с помощью:

  • использования светодиодов;
  • нанесения тонировочного слоя;
  • установки альтернативных фонарей.

Тонировка фонарей выполняется плёнкой или специальным лаком. В отличие от тонировки передних фар, за которую можно получить штраф, к задним фонарям у госавтоинспекции в этом случае вопросов, как правило, не возникает. Главное, чтобы цвет всех сигналов соответствовал требованиям ГИБДД: габариты и стоп-сигналы должны быть красными, указатели поворотов — оранжевыми, фонарь заднего хода — белым.

Подсветка номера ВАЗ-2107

Для освещения номерного знака в автомобилях ВАЗ-2107 используются лампы типа АС12–5-1 (C5W). Включается подсветка номера выключателем наружного освещения — первой слева кнопкой под рычагом переключения передач. Для замены лампы подсветки номерного знака необходимо поднять крышку багажника, крестообразной отвёрткой открутить два самореза, удерживающих фонарь подсветки и извлечь плафон из корпуса фонаря, после чего заменить лампочку.

Для подсветки номерного знака ВАЗ-2107 используются лампы типа АС12–5-1 (C5W)

Задние фонари автомобиля ВАЗ-2107 являются ключевым элементом системы освещения и выполняют целый ряд функций, связанных с безопасностью транспортного средства. Правильная эксплуатация и своевременное техническое обслуживание позволят продлить жизнь задним фонарям и обеспечить комфортное и безаварийное вождение. Придать своему автомобилю более актуальный внешний вид можно с помощью тюнинга осветительных приборов, в том числе задних фонарей.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
