Натяжитель цепи ВАЗ 2101-2107, 2121

Описание
Отзывы 0
Вопрос — Ответ 0
Оплата и доставка
Гарантия

Мы отправляем посылки всеми, без исключения федеральными ТК (транспортными компаниями), посмотрев адреса филиалов, Вы можете выбрать удобную для Вас ТК и указать её при оформлении заказа, если сомневаетесь, просто оформляйте заказ и указывайте при оформлении любую ТК. Наш менеджер свяжется с Вами по телефону для подтверждения заказа и обязательно предложит Вам самый оптимальный по срокам и стоимости вариант, исходя из веса, габаритов посылки и удаленности получателя.
Можете быть уверенны, в руки вы получите такую же деталь как на картинке. Ответственность за целостность покупок при транспортировке мы берем на себя, поэтому каждая посылка перед отправкой дополнительно тщательно упаковывается.

Оплата и доставка

Интернет-магазин AvtoMaster555.ru предлагает своим клиентам самые удобные способы доставки и оплаты вашего заказа.

Если вы сами затрудняетесь с выбором способа доставки вашего заказа. В этом случае выбирайте любой способ доставки, а когда наш менеджер Вам перезвонит он обязательно подскажет вам наиболее оптимальный для вас способ доставки, так же объявит стоимость и сроки доставки Вашего заказа.

Доставка Почтой России (предоплата не требуется)

Порядок оплаты и доставки при отправке заказа Почтой России.

Вы оформляете заказ на сайте или по телефону (регистрация на сайте не требуется).
Менеджер звонит Вам, подтверждает заказ и объявляет стоимость и сроки доставки.
Мы тщательно упаковываем и отправляем ваш заказ.
После отправки вашего заказа вам приходит смс оповещение от Почты России в нем будет трэк номер и полная стоимость заказа с учетом доставки до вашего населенного пункта (если пожелаете можете самостоятельно отслеживать движение вашей посылки по трек номеру на сайте Почты России или воспользоваться нашим сервисом ОТСЛЕДИТЬ ЗАКАЗ.
Когда заказ приходит в почтовое отделение вашего населенного пункта, вам придет смс оповещение от Почты России.
Вы оплачиваете стоимость посылки и доставки (наложенный платеж)и получаете ее.

Доставка осуществляется до почтового отделения вашего населенного пункта. В среднем срок доставки составляет 5-14 дней, зависит от удаленности вашего населенного пункта от г.Тольятти. Стоимость доставки от 450 руб. — зависит от массы, габаритов, объявленной ценности посылки и удаленности грузополучателя.

Что необходимо для отправки:

Ф.И.О.
Почтовый адрес.
Почтовый индекс.
Контактный номер телефона.

Плюсы :
Самая развитая сеть филиалов в России. Удобный способ доставки в отдаленные части России.
Минусы :
Ограничения по весу не больше 20 кг, по габаритам не более 1 метра. Высокая цена доставки.

Доставка Транспортной компанией (предоплата не требуется)

Средняя стоимость доставки посылки весом до 30 кг — 450 руб.
Порядок оплаты и доставки при отправке заказа Транспортной компанией.

Вы оформляете заказ на сайте или по телефону (регистрация на сайте при этом не требуется).
Менеджер подтверждает заказ и объявляет вам стоимость и сроки доставки.
Мы тщательно упаковываем и отправляем ваш заказ.
Отправляем вам смс оповещение или сообщение на вашу электронную почту с трек номером вашего отправления (если пожелаете сможете самостоятельно отслеживать движение вашего заказа по трек номеру на сайте транспортной компании или воспользоваться нашим сервисом ОТСЛЕДИТЬ ЗАКАЗ.
Когда заказ приходит в ваш населенный пункт с вами связывается сотрудник транспортной компании и приглашает вас получить заказ у них в офисе или предлагает вам доставить груз до вашего дома.
Вы едете в офис транспортной компании оплачиваете при получении стоимость вашего заказа и доставку и получаете ваш заказ.

Доставка осуществляется транспортной компанией имеющей представительство в вашем городе. Мы работаем с такими компаниями как Деловые Линии, ПЭК, ЖелДорЭкспедиция, КИТ, Энергия, CDEK, РАТЭК, Байкал Сервис. В среднем срок доставки составляет 3-6 дней, в Сибирский округ 6-8 дней, в Дальневосточный округ и Крым 9-18 дней. Стоимость доставки зависит от массы, габаритов и удаленности грузополучателя от города Тольятти.

Что необходимо для отправки:

Ф.И.О.
Город и область.
Серия и номер паспорта, либо серия и номер водительского удостоверения.
Контактный номер телефона.

Плюсы :
Удобный, быстрый и надежный способ доставки в города России. Практически нет ограничений по весу и габаритам.

Условия доставки в Беларусь, Казахстан, Украину и другие страны

Интернет-магазин AvtoMaster555.ru осуществляет отправку заказов в соседние к России страны, такие как: Казахстан, Украина, Беларусь, Узбекистан и другие страны СНГ. Далее мы подробно расскажем о способах доставки и оплаты заказов в эти страны.

Россия вступила в Таможенный Союз (с 1 июля 2010 года) и граница со странами союза стала единой, доставка заказов в Беларусь и другие страны Таможенного Союза стала более доступной и быстрой. Так же появилась возможность отправлять заказы транспортными компаниями из РФ, это означает, что теперь практически нет никаких ограничений по весу, размеру и объему посылки.

Когда Вы нашли на нашем сайте интересующий Вас товар, вы можете легко оформить заказ удобным для Вас способом. Убедительно просим вас писать свою электронную почту для того, чтобы менеджер мог с вами связываться и отправлять вам информацию по вашему заказу.

Для отправки заказа потребуется 100% стоимости заказа, так как заказ отправляется в иностранное государство. Стоимость доставки посылки зависит от ее габаритов и веса, минимальная стоимость доставки составляет 490 российских рублей. Предлагаем вам несколько способов оплаты заказа:

на расчетный счет нашей организации;
на карту Сбербанка России;
на Qiwi-кошелек;
с помощью Яндекс.Деньги;
с помощью денежных переводов: Блиц Перевод, Калибри, Unistream, Westernunion и прочие, на имя директора AvtoMaster555.ru через банки.

Средняя величина переплаты составляет 3% от общей суммы, зависит от выбранного вами способа оплаты.

Отправляем Почтой России или транспортными компаниями РФ, которые имеют представительства в Вашей стране. Срок доставки в среднем составляет от 9 до 18 дней, в зависимости от удаленности от г.Тольятти.

После того как вы оплатили заказ и мы его отправили, наш менеджер отправляет вам трэк номер вашей отправки, по трэк номеру Вы сможете самостоятельно отслеживать движение вашей посылки на сайте транспортной компании или на нашем сайте в разделе отследить заказ.

Почта России — Доставка грузов до 20 кг по России. https://www.pochta.ru

Деловые линии — Срочная доставка грузов от 1 кг по России. Точную стоимость можно узнать на официальном сайте службы доставки — http://www.dellin.ru

ПЭК — Гарантированная сохранность груза на все время грузоперевозки, чёткое информационное сопровождение, доставка грузов практически по всей территории России, Беларуси и Казахстана в оптимальные сроки и точно рассчитанная стоимость услуг. Точную стоимость можно узнать на официальном сайте службы доставки http://pecom.ru/ru/calc

СДЭК — Низкие тарифы, по сравнению с зарубежными курьерскими компаниями, при этом качество предоставляемых услуг соответствуют современным международным требованиям логистики. Развитая сеть собственных представительств. Точную стоимость можно узнать на официальном сайте службы доставки https://www.cdek.ru/calculator.html

ЖелДорЭкспедиция — Обслуживает только крупные города и населенные пункты. Точную стоимость можно узнать на официальном сайте службы доставки — http://www.jde.ru/branch

Энергия — Грузоперевозки по России, СНГ и Китаю. Точную стоимость можно узнать на официальном сайте службы доставки http://nrg-tk.ru

КИТ — Доставка грузов от 1 кг до 20 тонн по России и Казахстану. Точную стоимость можно узнать на официальном сайте службы доставки http://tk-kit.ru/calculate

GTD — доступно, выгодно, надежно. Более 50 000 направлений межтерминальной перевозки.

Байкал-Сервис — Перевозка и доставка сборных грузов автомобильным транспортом по России, Точную стоимость можно узнать на официальном сайте службы доставки http://www.baikalsr.ru

Оплатить можно несколькими способами:

Оплата на карту «Сбербанк» (оплата после получения заказа в течение двух рабочих дней)
Это самый удобный и выгодный для клиента способ оплаты заказа. Оплатить можно при помощи сервиса “Сбербанк онлайн” или любого банкомата «Сбербанк» при наличии у вас пластиковой карты Сбербанк. Если у вас нет карты то, оплату можно произвести в любом отделении «Сбербанка России» через оператора, реквизиты на оплату придут в смс оповещении после отправки заказа.
Оплата на QIWI Кошелёк (оплата после получения заказа в течение двух рабочих дней)
Удобный и быстрый способ оплаты заказа для заказчиков, имеющих Qiwi кошелек или терминал Qiwi поблизости (при оплате через терминал иметь Qiwi кошелек не обязательно). Оплата производится на номер Qiwi кошелька магазина. Вам его предоставит менеджер или сайт после оформления заказа. Комиссия составит 0% .
Оплата на Яндекс.Деньги (оплата после получения заказа в течение двух рабочих дней)
Один из самых удобных и быстрых способов оплаты заказа, для клиентов имеющих Яндекс.Кошелек. Оплата производится на номер Яндекс.Кошелька интернет-магазина, его предоставит наш менеджер, если Вам удобнее оплачивать таким способом. Комиссия составит 0% .
Оплата по счету или квитанции в любом банке (+3% к стоимости заказа)
Удобный способ оплаты для тех, у кого нет электронных кошельков или пластиковых карт. После того, как Вы оформите заказ, наш менеджер отправит Вам на электронную почту заполненную квитанцию «Форма № ПД-4» для оплаты в любом банке России. Убедительная просьба, проверяйте правильно ли Вы написали адрес электронной почты на который необходимо отправить квитанцию. В среднем комиссия банка составляет 3% и зависит от того, в каком банке вы будите оплачивать.
Наложенный платеж (оплата при получении заказа)
Оплата заказа производиться в почтовом отделении при получении заказа. Необходимо знать что, за услуги наложенного платежа Почта России берет дополнительную комиссию – примерно 2% от стоимости заказа (посылки) при получении.

Комиссия Почты России за услугу наложенный платеж:

размер пересылаемой суммы до 1 000 руб. – 70 рублей + 5% от суммы;
размер пересылаемой суммы от 1 000 до 5 000 руб. – 80 рублей + 4% от суммы;
размер пересылаемой суммы от 5 000 до 20 000 руб. – 180 рублей + 2% от суммы;
размер пересылаемой суммы от 20 000 до 500 000 руб. – 280 рублей + 1.5% от суммы.

АвтоМастер555.ру — это только качественные компоненты для автомобилей LADA. Мы работаем напрямую с производителем для того, чтобы избежать попадания китайской и поддельной продукции на наш склад.

На все узлы, агрегаты и автозапчасти мы предоставляем нашу гарантию. Гарантийный срок 6 месяцев. При наступлении гарантийного случая мы возвращаем денежные средства в полном объеме или производим замену на аналогичную новую деталь.

Возврат и обмен

ВОЗВРАТ ТОВАРА НАДЛЕЖАЩЕГО КАЧЕСТВА
Вы вправе отказаться от заказанного товара в любое время до его получения, а после получения товара — течение 7 календарных дней, не считая дня покупки, за исключением товаров, не подлежащих возврату.

Возврат товара надлежащего качества возможен в случае, если сохранены его товарный вид, потребительские свойства, а также документ, подтверждающий факт и условия покупки указанного Товара. На товаре не должно быть следов установки, повреждений, сколов, вмятин, царапин и т. д.

При отказе от товара мы возвращаем стоимость возвращенного товара, за исключением расходов, связанных с доставкой возвращенного Покупателем товара, в течение 10 календарных дней с момента получения письменного заявления о возврате. Заявление признается поданным в надлежащей форме, если оно составлено в письменном виде и подписано покупателем. Заявление на возврат передается одновременно с товаром, от которого вы отказываетесь.

Натяжитель цепи автоматический «Пилот» ВАЗ 2101-2107

Автоматический натяжитель цепи (АНЦ) «Пилот» предназначен для установки вместо штатного натяжителя цепи на автомобили ВАЗ классического семейства. АНЦ «Пилот» после установки не требует обслуживания и полностью автоматически подтягивает цепь автомобиля по мере её растяжения. Выгодно отличается от аналогов тем, что не требует подвода масляной магистрали, что исключает её перетирание и потерю давления масла. В конструкции отсутствуют плунжерные элементы, что исключает заклинивание натяжителя! Шаг перемещения натяжителя составляет всего 1 мм, что позволяет оптимально отслеживать натяжение цепи. За счёт выверенного усилия натяжения пружины АНЦ «Пилот» практически не изнашивает башмак натяжителя цепи. В результате установки существенно снижается шум двигателя, а также увеличивается ресурс всех узлов ГРМ за счёт правильного натяжения цепи.

В процессе эксплуатации изделие «Пилот» работает автоматически и не требует регулировочных операций и обслуживания.

Гарантийный срок эксплуатации изделия устанавливается на весь срок службы автомобиля.

Результат применения автоматического натяжителя

— В несколько раз увеличивается ресурс работы всех деталей привода ГРМ за счёт постоянного слежения за натяжением цепи и исключением возможности увеличения паразитных нагрузок в свободных ветвях цепи.
— Улучшение рабочих характеристик двигателя из-за точного выполнения фаз клапанного газораспределения.
— Натяжение цепи выполняется вне зависимости от того запущен двигатель или нет.

Характеристики

Марка ВАЗ
Модель автомобиля ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107
Производитель Пилот
Подкатегория товара Детали привода ГРМ
Категория товара ДВИГАТЕЛЬ
Комплектация 1 шт.

Все характеристики

Покупатели, которые приобрели Натяжитель цепи автоматический «Пилот» ВАЗ 2101-2107, также купили

Описание
Характеристики
Отзывы

Натяжитель цепи автоматический «Пилот» ВАЗ 2101-2107

Гарантийный срок эксплуатации изделия устанавливается на весь срок службы автомобиля.

Результат применения автоматического натяжителя

Натяжитель цепи ВАЗ 2107: назначение, виды, признаки износа, замена

На ВАЗ 2107 механизм ГРМ приводится в движение посредством цепной передачи, что обеспечивает беспроблемную работу мотора. Чтобы цепь постоянно была в натянутом состоянии, используется натяжитель. Этот механизм бывает нескольких видов, каждый из которых имеет свои плюсы и минусы. По мере эксплуатации автомобиля деталь может выйти из строя, поэтому нужно знать, как её правильно заменить.

Натяжитель цепи ГРМ ВАЗ 2107

Автомобиль ВАЗ 2107 оснащался моторами с ременным и цепным приводом ГРМ. Цепь хоть и надёжнее ремня, но, тем не менее устройство приводного узла несовершенно и требует периодической натяжки, для чего используется специальный механизм — натяжитель.

Назначение устройства

Натяжитель цепи в силовом агрегате выполняет важную функцию, осуществляя контроль натяжения цепи в приводе ГРМ. Из этого следует, что от надёжности этого изделия напрямую зависит совпадение фаз газораспределения и стабильная работа мотора. При ослаблении цепи происходит поломка успокоителя. Кроме этого, она может перескочить через зубья, в результате чего клапана ударяются о поршни, что приведёт к поломке двигателя.

Виды натяжителей

Механизм натяжения цепи ГРМ бывает нескольких разновидностей: автоматический, гидравлический и механический.

Механический

В натяжителе механического типа необходимую величину натяжения обеспечивает плунжерная пружина. Под её воздействием шток выходит из корпуса и толкает башмак. Усилие передаётся до тех пор, пока цепь не станет оказывать сопротивление, т. е. будет достаточно натянута. В этом случае провисание исключается. Фиксация натяжителя осуществляется путём заворачивания колпачковой гайки, расположенной снаружи. Когда необходимо провести регулировку натяжения, гайка фиксатора плунжера откручивается, в результате чего пружина поджимает шток, исключая провисание цепи.

Для подобных натяжителей характерен один существенный недостаток: устройство засоряется мелкими частицами, что приводит к заклиниванию плунжера. Для устранения этой неисправности во время регулировки постукивают по натяжителю. Однако не стоит прилагать особых усилий, чтобы не повредить корпус изделия.

Автоматический

Такой тип натяжителя конструктивно имеет храповик. Изделие состоит из корпуса, подпружиненной собачки и зубчатой планки. Зубцы выполнены с уклоном в одном направлении с шагом в 1 мм. Принцип работы автоматического изделия состоит в следующем:

Пружина устройства воздействует на зубчатую планку с определённым усилием, в зависимости от того, насколько провисает цепь.
Посредством планки усилие передаётся на башмак натяжителя.
Обратный ход предотвращается благодаря собачке храповика, обеспечивающей фиксацию.
Стопор, попадая между зубцами, препятствует обратному ходу планки.

При таком принципе работы оказывается постоянное воздействие пружины на планку, отвечающую за натяжение цепи, а благодаря храповому механизму цепная передача постоянно находится в натянутом состоянии.

Гидравлический

Сегодня в качестве альтернативного варианта в системах ГРМ используются гидравлические натяжители цепи. Для функционирования детали задействуется смазка от двигателя под давлением. Это позволяет соблюдать необходимое натяжение, при котором не требуется вручную натягивать цепной механизм.

В таком механизме есть отверстие для подвода масла. Внутри изделия располагается переходное устройство с шариком, который находится под высоким давлением и регулируется посредством редукционного клапана. Благодаря резьбовому плунжерному устройству, гидравлический натяжитель способен контролировать состояние цепи даже при заглушённом моторе.

Неисправности натяжителя

К основным неполадкам устройства натяжения цепи относятся:

поломка цангового механизма, в результате чего не производится фиксация штока и цепь нормально не натягивается;
износ пружинного элемента;
поломка пружины демпфера;
большой износ штока возле крепления цангового зажима;
повреждение резьбы на шпильках крепления.

В большинстве случаев при возникновении проблем с натяжителем, деталь заменяют новой.

Снятие натяжителя

Необходимость в снятии и замене механизма возникает в том случае, когда он не справляется со своей функцией. О недостаточном натяжении цепи говорит доносящийся с передней части мотора характерный металлический звук либо стук из-под крышки клапанов. Возможна ситуация, что в замене также нуждается башмак натяжителя. Для начала рассмотрим более простой вариант ремонта, при котором замена башмака не требуется.

Для работы понадобятся такие инструменты:

рожковый ключ на 10 и 13;
натяжитель с прокладкой.

Демонтаж прост и проводится следующим образом:

Неполадки натяжителя, как правило, заключаются в цанговом зажиме. Для проверки достаточно открутить колпачок при помощи ключа на 13. Если было обнаружено, что внутри гайки сломаны лепестки механизма, то можно заменить саму гайку или полностью весь натяжитель.

Замена башмака

Основной причиной замены башмака является его повреждение либо невозможность натяжения цепи. Для замены детали потребуется:

набор отвёрток;
набор гаечных ключей;
ключ для вращения коленчатого вала или головка на 36.

Демонтаж проводим следующим образом:

Снимаем защиту картера двигателя.
Ослабляем верхний болт генератора и снимаем ремень.

Новая деталь монтируется в обратной последовательности.

Видео: замена башмака натяжителя цепи на примере ВАЗ 2101

Установка натяжителя

Для установки нового устройства натяжения необходимо поставить деталь на торец и вдавить шток в корпус. В таком положение следует произвести затяжку колпачковой гайки, после этого можно ставить механизм на машину, не забывая о прокладке. По завершении процедуры гайку натяжителя отпускают и производят натяжку цепной передачи с последующим затягиванием гайки.

Доработка механического натяжителя

Несмотря на разнообразие устройств натяжения, каждое из них имеет свои недостатки: гидронатяжители требуют установки маслоподающей трубки, подклинивают и стоят недешево, автонатяжители характеризуются низкой надёжностью и также стоят дорого. Проблема механических изделий сводится к тому, что попадающее на стержень и цангу масло не даёт возможности сухарю удерживать стержень в нужном положении, в результате чего регулировка сбивается и цепь ослабевает. Плюс ко всему сам плунжер может подклинивать. Как известно, чем конструкция проще, тем надёжнее. Поэтому существует способ доработать натяжитель механического типа.

Суть изменений состоит в замене цанги на упорный болт, который закрепляется в колпачковую гайку. Для этого необходимо выполнить следующие действия:

Если во время регулировки цепь гремит — барашек нужно закручивать. Если добавить газ и слышится гул — цепь натянута слишком сильно, значит, болт следует слегка отпустить.

Как натянуть цепь

Прежде чем приступить к регулировке натяжения цепи на ВАЗ 2107 стоит отметить, что на инжекторных и карбюраторных моторах механизмы ГРМ абсолютно одинаковы. Натяжка цепной передачи состоит из следующих шагов:

На автомобиле с заглушённым мотором открывают капот и ослабляют гайку натяжителя ключом на 13.
Проворачивают коленвал ключом на 2 оборота.
Затягивают натяжитель.
Производят запуск мотора и прислушиваются к его работе.
Если характерный металлический звук отсутствует, значит, процедура прошла успешно. В противном случае все действия повторяют.

Поскольку цепь в процессе эксплуатации подвергается большим нагрузкам, её регулировка должна осуществляться каждые 15 тыс. км.

Видео: как натянуть цепь на ВАЗ 2101–2107

Своевременное выявление неполадок натяжителя и замена механизма позволит избежать серьёзных поломок двигателя. Ознакомившись с последовательностью действий, ремонтные работы сможет провести каждый автовладелец, для чего потребуется минимальный набор инструментов.

Натяжитель цепи автоматический РУСМАШ (ПИЛОТ) ВАЗ 2101, 21011, 2103, 2106, 2121, 21213, 2130 /Нива/

Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11:00 до 20:00, суббота и воскресенье — выходные дни).
Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
Гарантируем максимально оперативную отправку оплаченного заказа (в течение 1-4 рабочих дней после поступления оплаты).
Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа
(товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

Описание
Отзывы

ПРИМЕНЯЕМОСТЬ: двигатели ВАЗ 2101, 21011, 2103, 2106, 2121, 21213, 2130 (Нива).

Натяжитель цепи автоматический «РУСМАШ» «ПИЛОТ»

Автоматический натяжитель цепи (АНЦ) «Пилот» предназначен для установки вместо штатного натяжителя цепи на автомобили ВАЗ классического семейства. АНЦ «Пилот» после установки не требует обслуживания и полностью автоматически подтягивает цепь автомобиля по мере её растяжения. Выгодно отличается от аналогов тем, что не требует подвода масляной магистрали, что исключает её перетирание и потерю давления масла. В конструкции отсутствуют плунжерные элементы, что исключает заклинивание натяжителя! Шаг перемещения натяжителя составляет всего 1 мм, что позволяет оптимально отслеживать натяжение цепи. За счёт выверенного усилия натяжения пружины АНЦ «Пилот» практически не изнашивает башмак натяжителя цепи. В результате установки существенно снижается шум двигателя, а также увеличивается ресурс всех узлов ГРМ за счёт правильного натяжения цепи.

Обслуживание

В процессе эксплуатации изделие «Пилот» работает автоматически и не требует регулировочных операций и обслуживания.

Гарантия

Гарантийный срок эксплуатации изделия устанавливается на весь срок службы автомобиля.

Результат применения автоматического натяжителя

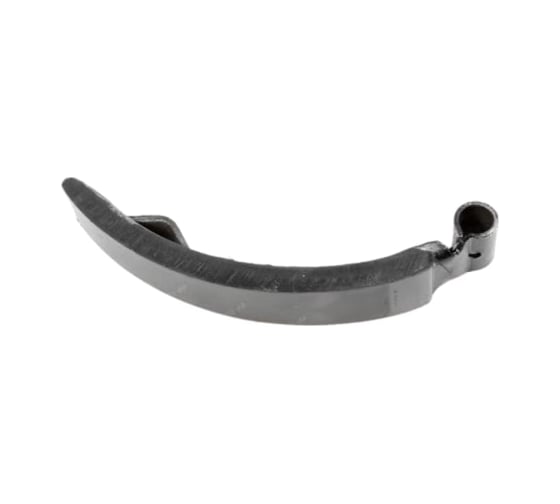

Башмак натяжителя цепи KIT++ ВАЗ-2103-2107 106

Вес нетто: 0.158 кг

Все характеристики

Спишите до 56 р. бонусами Начислим 1 бонус

Технические характеристики башмака натяжителя цепи KIT++ 106

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

Малайзия — родина бренда
Россия — страна производства

Информация об упаковке

Единица товара: Штука
Вес, кг: 0,16
Длина, мм: 200
Ширина, мм: 220
Высота, мм: 44

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Отзывы

Вопросы и ответы

Есть вопросы о товаре?

Расходные материалы для башмака натяжителя цепи KIT++ 106

Реквизиты
Франшиза
Социальная активность
Информация для инвесторов
Сертификаты
Производители
Правовая информация

Распродажа
Наши акции
Наборы

Поставщикам
Организациям
Франшиза

Доставка курьером
Доставка транспортной компанией
Самовывоз
Способы оплаты

Сервисный центр ВсеИнструменты.ру
Сопровождение обращений
Обратная связь

Работа у нас

Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные
в любой форме обратной связи на сайте ВсеИнструменты.ру

Замена натяжителя цепи ВАЗ 2107

Появление характерного металлического звона в передней части силовой установки автомобиля ВАЗ-2107 сигнализирует о проблемах с приводом газораспределительного механизма.

Причиной возникновения этого звона является послабление цепи привода в результате сильного ее растяжения или слабой ее натяжки натяжителем.

И если сильное растяжение цепи устранить можно только путем ее замены, то натяжка ее – процедура, которая входит в перечень работ по техническому обслуживанию, и должна своевременно проводиться.

Но бывают и случаи, когда натяжка недавно была произведена, цепь еще не выработала свой ресурс, а звон уже начал появляться.

Зачастую виной этому является механизм натяжения цепи.

Особенности натяжного механизма и возможные его неисправности

Натяжитель – элемент привода, обеспечивающий определенное натяжение цепи ГРМ.

«Родное» устройство данного авто является плунжерным. То есть, в конструкции данного элемента имеется подпружиненный плунжер, который за счет давления пружины обеспечивает необходимое натяжение.

Работает данный элемент таким образом – пружина выталкивает плунжер из корпуса, тот упирается в башмак и толкает его до тех пор, пока плунжер не остановит сопротивление цепи, при этом из нее мощной пружиной натяжителя выбирается провисание, цепь натягивается.

Но конструкция его такова, что после выборки провисания цепи плунжер фиксируется сухарем.

Однако со временем цепь все больше растягивается и требуется дополнительная ее натяжка, для чего нужно колпачковой гайкой снимать фиксацию сухарем плунжера, чтобы пружина снова сделала выборку.

Одним из основных недостатков такого натяжителя является возможность попадания сора между плунжером и корпусом, из-за чего он может заклинить.

Иногда устранить заклинивание можно путем легкого постукивания по корпусу, но не всегда. Повреждение же корпуса всегда ведет к надобности в его замене.

Проводить периодическую выборку провисания цепи не всегда удобно, поэтому вместо штатного натяжителя можно установить автоматический, который сам производит выборку.

При этом конструкция такого натяжного механизма очень проста и возможность заклинивания его практически исключена.

Автоматический натяжитель, конструкция, принцип работы

В автоматическом механизме используется храповой механизм, который сам производит выборку провисания цепи по мере ее растяжения.

Состоит такой элемент из корпуса, в котором установлена подпружиненная собачка храпового механизма.

Внутри корпуса располагается пружина и шток натяжителя с нанесенным зубчатым сектором.

Зубья сектора – мелкие, имеют шаг 1 мм, и наклонены в определенную сторону.

Работает автоматический натяжитель так.

По мере провисания цепи, пружина толкает шток и тот, воздействуя на башмак, производит выборку.

Но вернуться обратно штоку не дает собачка храпового механизма, которая одним из своих концов становится между зубьями сектора.

По мере растяжения цепи шток выдвигается, а собачка, перескакивая через зубья, не дает ему вернуться обратно. Таким образом натяжитель постоянно поддерживает натяжение цепи.

Если обнаружено, что штатный натяжитель перестал выполнять свои функции из-за повреждения или заклинивания, которое путем постукивания по корпусу устранить не удалось, то требуется его замена.

Данную операцию можно разделить на частичную, когда производится только замена поврежденного элемента, и полную, при которой заменяется еще и башмак.

Необходимый инструмент

Рассмотрим, как производится частичная замена.

Операция эта несложная, поскольку крепление натяжителя располагается с внешней стороны мотора, справа над помпой.

Из инструментов понадобиться:

Ключи рожковые (на 10 и 13);
Новый элемент;
Тиски слесарные.

Снятие механизма

Автомобиль устанавливается на ровную площадку и обездвиживается ручником.

Для частичной замены натяжного механизма с двигателя ничего снимать не нужно. Достаточно открутить две гайки крепления данного элемента и извлечь его.

Вытаскивать его нужно аккуратно, чтобы не повредить прокладку, расположенную под ним.

Но если такая шла в комплекте с новым натяжителем, то следить за сохранностью старой – необязательно.

Установка нового элемента

Перед установкой нового натяжителя, если он плунжерный, его нужно «зарядить». Под данным понятием скрывается надобность в полной задвижке плунжера в корпус перед монтажом.

Для этого новый элемент зажимается в тисках, но так, чтобы они не повредили корпус.

После чего ключом на 13 послабить колпачковую гайку, при этом плунжер под действием пружины выйдет из корпуса.

Далее натяжитель извлекается из тисков. Затем держа рукой его за крепежные ушки, нужно плунжер упереть в твердую поверхность и надавить на него, чтобы он ушел в корпус.

Удерживая его в таком положении, следует затянуть колпачковую гайку, чтобы зафиксировать плунжер.

После «заряженный» натяжной механизм устанавливается на место и фиксируется двумя гайками.

Чтобы натяжитель сработал и произвел выборку, нужно снова послабить колпачковую гайку, после чего послышится щелчок, указывающий на то, что плунжер вышел и сделал выборку.

Особенности замены башмака натяжителя

Если же производится полная замена, вместе с башмаком, то операция значительно усложняется.

Вся последовательность работ по снятию башмака расписана здесь.

Если коротко, то помимо снятия натяжного механизма потребуется еще демонтаж приводных шкивов в передней части мотора, крышки привода, звездочек распределительного вала и вала вспомогательных агрегатов.

Только после этого появиться возможность извлечь башмак для замены.

Большинство автомобилей ВАЗ-2107 оснащались карбюраторной системой питания.

Но уже последние модели шли с инжектором. Хотя последовательность замены натяжного механизма цепи ГРМ от этого не меняется.

Установка автоматического натяжителя

Если решено заменить штатный натяжитель на автоматический, то последовательность снятия не отличается от описанной.

Но автоматический натяжной механизм нужно правильно установить.

В продажу он уже идет с полностью задвинутым штоком в корпус, причем он зафиксирован чекой в таком положении.

Эта чека располагается во внешней торцевой части элемента.

Перед тем как снять фиксацию штока, натяжитель нужно установить на авто и закрепить гайками.

И только после этого пассатижами извлекается фиксирующая чека, после чего пружина вытолкнет шток, а собачка не даст вернуться назад.

Остается только закрутить в отверстие в торцевой части болт, исключающий выпадение пружины. Этот болт должен идти в комплекте с натяжным механизмом.

На этом работы по замене штатного натяжителя на автоматический завершены.

В целом, операция по замене натяжителя цепи ГРМ, будь он штатный или автоматический – несложная, если меняется только сам натяжной элемент.

Кстати на инжекторных ВАЗ 2107 работы идентичны.

Автоматический натяжитель цепи ваз 2107 инжектор

Если вы заметили, что на холостом ходу силовая установка двигателя, особенно инжектора, стала работать неровно, то вам нужно проверить натяжение цепи ГРМ. Неисправность может скрываться, как в ней, так и в натяжителе, который может разрушиться от провисания ремня. При этом может отломиться край башмака или появиться дефект ограничительного пальца. Разберемся, как проводится замена натяжителя цепи ГРМ на автомобиле ВАЗ-2107.

Как понять, что необходимо обратить внимание на узел ГРМ

Другими симптомами могут быть:

повышение температуры в цилиндро-поршневой группе (приводит к ускоренному износу ее деталей);
звон с металлическим оттенком, раздающийся от передней крышки двигателя;
стук из-под крышки клапанов;
натяжение ремня не избавляет от посторонних шумов.

Рекомендуем не затягивать с ремонтом, если вы услышали первые признаки некорректной работы мотора.

Автомеханики рекомендуют регулярно проверять натяжение ремня ГРМ, чтобы заметить неисправность на ранней стадии. Также нужно обращать внимание на состояние башмака, если он изношен, то стоит не откладывать ремонт.

Пошаговая инструкция по замене натяжителя

Натяжитель не так часто становится причиной проблем с газораспределительным механизмом. Однако, как и любая деталь, иногда он требует замены. Для этого вида ремонта вам потребуется немного времени, новый автоматический натяжитель и прокладка под него. Работы проводятся при помощи комплекта ключей. Приведем инструкцию для двигателей с карбюраторами:

Снимите с карбюратора корпус воздушного фильтра. Отключите тягу «газа» от валика.
Полностью демонтируйте рычаг тяг.
Отведите в сторону топливный шланг, соединяющий бензонасос и карбюратор.
Удалите крышку с головки блока цилиндров. После этого вы сможете проверить натяжение цепи ГРМ.
Справа на передней стороне двигателя находится натяжитель. Сперва вам необходимо открутить две гайки, которые его держать, а затем вынуть. Если вы не купили ремкомплект для этого узла, то вынимайте натяжитель аккуратно, чтобы не повредить имеющуюся. Сейчас в большинстве случаев новые детали продают в комплекте с прокладками, но они могут начать подтравливать.
Далее у вас есть два варианта – поставить новую деталь и провести обратную сбору или попытаться отремонтировать натяжитель. Для этого вам потребуется зафиксировать его в слесарных тисках и открутить колпачковую гайку.
Вы можете заметить, как плунжер стал подвижным, и начал свободно перемещаться по корпусу натяжителя.
Если износа на корпусе автоматического натяжителя не видно, то можно попытаться поставить на место плунжер и заново собрать деталь. Для этого поставьте плунжер к длинному концу натяжителя (с другой стороны от колпачковой гайки) и с силой нажмите на крепления корпуса. Аккуратно соберите деталь.
Установите отремонтированный узел в силовую установку. При помощи рожкового ключа на 36 или 38 проверните коленчатый вал на 1,5-2 оборота. Вам необходимо сделать так, чтобы цепь была максимально натянута. Самое сложное в этой работе – следить, чтобы вал не повернулся обратно. Если это произойдет, то цепь провиснет. Если у вас нет такого большого ключа, то можно сделать поворот вала при помощи стартера. Для этого достаточно просто завести двигатель.
Закрепите натяжитель на месте, удерживая коленчатый вал от обратного поворота. Во время работы контролируйте натяжение цепи. На ней не должно быть прогибов. Далее установите на место крышку, прикрывающую головку блока цилиндра.
Теперь вам нужно включить автоматический механизм натяжения – для этого открутите колпачковую гайку. Вы должны услышать щелчок, после него закрутите гайку обратно.

Если вы хотите заменить автоматически натяжитель полностью, то лучше всего приобретать его производства «ТЗА». Их можно отличить по упаковке ярко-синего цвета, с защитным слоем для проверки подлинности детали.

На легковых автомобилях ВАЗ-классика газораспределительный механизм (ГРМ) двигателей имеет два вида передачи – цепную и ременную. Ременной передачей оснащается модель двигателя 2105, но преимущественно на моторах Волжского автозавода в качестве привода распределительного вала применяется цепь. Цепной привод есть у моделей двигателей внутреннего сгорания (ДВС) 2101, 2103, 2106. 21213.

Как работает автоматический натяжитель цепи ВАЗ 2107 инжектор: его устройство, замена башмака

Когда необходима натяжка?

Механизм газораспределения на ВАЗ 2107 инжектор состоит из следующих элементов:

шестерен промежуточного и коленчатого вала;
распределительного и промежуточного валов;
рокера;
успокоителя;
впускного и выпускного клапана;
натяжителя;
башмака;
цепного привода ГРМ.

На фото изображены детали ГРМ.

Благодаря ГРМ осуществляется подача воздушно-топливной смеси и удаление отработанных газов. Его работа осуществляется с помощью цепной передачи или ремня. Они осуществляют передачу крутящего момента от коленвала к распредвалу.

Валы должны находиться в определенном положении. Для этого на шкиве коленчатого вала и звездочке распределительного вала нанесены специальные метки, которые должны быть выставлены верно. Если метки будут не совпадать, могут возникнуть серьезные проблемы с двигателем вплоть до капитального ремонта мотора.

Во время эксплуатации цепная передача и ремень находятся в постоянном напряжении, поэтому спустя время цепь постепенно вытягивается — увеличивается ее шаг. В этом случае двигатель начинает нестабильно работать на холостом ходу, начинают плавать обороты, мотор может глохнуть.

Если появились металлические звуки при повышении или понижении оборотов, это верный признак растяжения цепной передачи или износа успокоителя. Для устранения этих звуков нужно натянуть цепь или заменить успокоитель. Натяжение цепного привода также следует выполнять после замены каких-либо деталей ГРМ, в том числе успокоителя и башмака.

Регулировка цепной передачи на ВАЗ 2107 инжектор осуществляется с помощью натяжителя, который может быть механическим, автоматическим или гидронатяжителем. Для установки гидронатяжителя на ВАЗ 2107 нужно переделывать ГРМ. Вместо штатного часто устанавливается автоматический натяжитель, он более надежный.

Возможные неисправности и их причины

Если отчетливо заметно усиление шумового сопровождения при работе газораспределительного блока, следует снять и проверить натяжитель цепи ЗМЗ или другого двигателя. Он находится с правой стороны силовой установки. Работает подобный механизм при помощи пружины и давления масла в корпусе, которое зависит от аналогичного показателя в самом моторе.

Причины, приводящие к появлению посторонних звуков при работе цепи ГРМ:

некачественная продувка плунжерного приспособления;
засорение вентиляционных отверстий;
чрезмерный износ плунжера;
неправильная корректировка пружины;
выход из строя клапана шарикового типа.

Рассмотрим порядок разборки и монтажа данного устройства.

Пошаговая инструкция

Перед началом работ по натяжке цепи авто нужно установить в удобное положение. Поставить ручку КПП в нейтральное положение, зафиксировать колеса, чтобы автомобиль не покатился во время процедуры.

Инструменты

Для проведения работ необходим следующий инструментарий:

набор торцевых ключей;
набор головок;
пассатижи;
отвертка;
молоток.

Перед началом работы следует сделать визуальный осмотр цепного привода. Если найдены механические повреждения натяжного ролика, башмака, успокоителя, звездочек или цепи, дефектные детали необходимо заменить.

Этапы

Последовательность работ при натяжении цепи как в двигателе с инжектором, так и с карбюратором состоит из следующих этапов:

Для доступа к цепи ГРМ необходимо демонтировать защитную крышку, открутив крепежные болты, которые ее удерживают.

Если они не будут правильно выставлены, собьется фаза газораспределения. Как только нужно будет прилагать много усилий, необходимо остановиться и удерживать ключом вал от проворачивания. Именно в этом положении натяжка будет достаточной.

Иногда натяжку выполнить невозможно, из-за того, что цепь со временем растягивается, а длины плунжера уже не хватает, чтобы выполнить регулировку. Если менять изделие не планируется, то можно для временной езды нарастить шток натяжителя, например, путем насаживания на конец штока втулки, с помощью которой крепится воздушный фильтр. Но все равно изношенное изделие необходимо заменить в ближайшее время.

Что советуют пользователи?

Автолюбители дают разные советы, как усовершенствовать или подобрать натяжитель цепи. «Мерседес» и другие иностранные машины от известных производителей часто оборудуются именно цепной передачей ГРМ. Как правило, приспособление для натяжки цепки в современных автомобилях выполнено с возможностью автоматической корректировки. Это позволяет облегчить обслуживание и ремонт узла, обеспечивая надежность его работы.

Кроме того, при замене натяжителя, пользователи рекомендуют устанавливать шток нового устройства в минимальное положение. Это дает возможность максимально прокачать рабочую камеру, избегая заклинивания и лишнего шума. Это, в свою очередь, способствует корректной регулировке степени натяжения цепи.

Видео «Стук цепи на классике»

В этом видео рассматривается причина стука в двигателе и демонстрируется натяжение цепного привода.

В передней правой стороне двигателя автомобиля устанавливается натяжитель цепи грм ваз 2107. Основное назначение такого механизма заключается в натяжение цепи, которая в свою очередь в процессе эксплуатации вытягивается.

Работы по замене не представляют из себя ничего сложного и выполняются в течение короткого промежутка времени. Для замены натяжителя необходимо:

Открываем капот автомобиля и в моторном отсеке, торцовым ключом на десять отворачиваем два болта крепления натяжителя к блоку цилиндров и аккуратно снимаем его. Между натяжителем и блоком будет установлена уплотнительная прокладка. Проверьте ее состояние и при необходимости замените на новую.
Сняв корпус натяжителя, зажимаем его в тисках и ключом на тринадцать отворачиваем центральную колпачковую гайку тем самым проверяем исправность цангового замка. При обнаружение поломки сухаря, необходимо заменить колпачок или сам натяжитель.

После проверки натяжителя и если требовалось его замены, можно приступать к установке. Перед тем, как его устанавливать, натяжитель необходимо зарядить, для этого утапливаем до упора плунжер и удерживая его в таком состояние, затягиваем колпачковую гайку.

Затяну колпачковую гайку, устанавливаем натяжитель на свое место и затягиваем болты его крепления. После чего проворачиваем на один оборот коленчатый вал, тем самым мы натянем цепь привода распредвала, после чего отпускаем колпачковую гайку, разряжая натяжитель и вновь ее затягиваем. На этом ремонтные работы по замене натяжителя цепи грм ваз 2107 завершены.

Иногда автолюбитель встречается с посторонними звуками, которые исходят из района передней крышки двигателя и напоминают своеобразное постукивание. Это может быть признаком того, что нужна замена успокоителя цепи. Успокоитель на модели ВАЗ 2107 необходим для смягчения колебаний цепи во время ее вращения. Если явно прослушивается цокот, металлическое постукивание, это значит, что успокоитель сильно износился и его необходимо срочно заменить. Еще одна возможная причина проблемы — цепь имеет слишком слабую натяжку. В этой модели автомобиля успокоитель находится слева, в передней части блока цилиндров. Используйте схему, которая прилагается к машине, чтобы точно определить место размещения заменяемой детали.

Замена успокоителя цепи на ВАЗ 2107 не является сложной процедурой. Каждый водитель сможет провести такую операцию самостоятельно, если учтет несколько важных пунктов. При самостоятельной замене детали нужно действовать так.

Длинный болт крепления устанавливается вверху, а короткий — внизу. Если болты имеют приличную степень износа, их необходимо поменять, иначе даже после замены успокоителя характерный постукивающий звук может остаться.

Если успокоитель попросту разлетелся на куски при движении, нужно извлечь все его составляющие. Иногда сделать это довольно сложно и приходится изобретать различные приспособления, чтобы достать обломки. В такой ситуации может выручить магнит, закрепленный на конце длинной проволоки. Сложите все извлеченные части вместе, чтобы определить, не осталось ли еще что-то внутри.

Для чего требуется замена натяжителя?

Как явствует из названия, функцией устройства служит натяжение цепи механизма газораспределения. Так как при длительной эксплуатации оно ослабевает, её звенья вытягиваются. В таком случае появляется неустойчивая работа двигателя, Постепенно смещаются фазы газораспределения, возникает повышенный разогрев и износ деталей цилиндро-поршневой группы.

Об этом говорит появление высокого звона с металлическим оттенком с передней стороны двигателя, в торцовой части, или стук из-под крышки клапанов. Это хорошо слышно, если двигатель набирает обороты.

При этом в первую очередь производят натяжение цепи, так как для этого не нужны никакие запасные части. Однако если оно оказалось неэффективным или кратковременным, то, скорее всего, натяжитель перестал фиксировать цепь и требуется его замена. Также возможно, требуется замена башмака натяжителя.

Рассмотрим более простой вариант замены натяжителя цепи, при котором не требуется замена башмака. Для замены башмака требуются серьёзные подготовительные работы, такие, как снятие защиты картера, ремня генератора, кожуха вентилятора, шкива коленвала и т. д.

Проверка на пригодность

После снятия детали нужно проверить элемент на засорение. Масло может переносить мелкие частицы и прочие загрязнители, которые негативно влияют на работу рассматриваемого устройства. Чрезмерное их скопление вызывает неустойчивую работу плунжерного штока и его подклинивание.

Очистить натяжитель можно самостоятельно без особых усилий. Следует поместить деталь в резервуар с бензином на несколько часов, промыть и тщательно высушить ее. При осмотре корпуса нужно обращать внимание на наличие вмятин, трещин и царапин. Аналогично проверяется плунжерный механизм. Если видимых повреждений не выявлено, проводят проверку работоспособности приспособления.

Устройство берется в одну руку, а второй пытаемся переместить плунжерный шток в остове. Он должен двигаться свободно, без заедания. В случае затрудненного перемещения, необходимо повторить процесс промывки. Если это не помогает, деталь подлежит замене. Монтаж элемента производится в обратном снятию порядке.

Какова стоимость нового натяжителя ВАЗ 2107?

Для того чтобы поменять автоматический натяжитель, в среднем нужно 600-700 руб. ТЗА (Тольяттинский завод автоагрегатов) производит лучшие, «родные» натяжители для «классики». На упаковке (синего цвета) есть номер упаковщика, а также наклейка проверки подлинности с защитным слоем. Под слоем есть код, при введении которого поступает СМС с подтверждением. Внутри обязательно присутствует вкладыш – формуляр с наименованием продукции, с датой изготовлениями, синими оригинальными печатями ОТК.

Какова последовательность действий при замене?

Вначале снимаем крышку головки блока цилиндров. Это потребуется для того, чтобы в самом конце правильно определить натяжение цепи.

Снимаем с карбюратора корпус воздушного фильтра. Затем отсоединяем тягу «газа» от валика.
Затем нужно снять рычаг с тягами.
И, наконец, отсоединяем от кронштейна топливный шланг, идущий от бензонасоса на карбюратор.
Трубчатым ключом на 10 снимаем крышку головки блока цилиндров. Это нужно сделать, чтобы можно было проверить натяжение цепи рукой.
Натяжитель цепи ГРМ ВАЗ 2107 находится справа в передней стороне двигателя. Вначале с помощью ключа на 10 отворачиваем гайки крепления натяжителя.
Вынимаем его из двигателя Между корпусом двигателя и натяжителем должна быть прокладка. Старайтесь не повредить и не потерять её, так как новая прокладка продаётся почти всегда только в комплекте с натяжителем. Иногда она может начать «травить», и чтобы для её замены не приобретать комплект, сохраните старую прокладку.
Закрепляем новый автоматический натяжитель вертикально в слесарных тисках. Затем ключом на 13 мм ослабляем колпачковую гайку. После этого плунжер стал подвижным, и свободно перемещается в корпусе натяжителя.
Теперь «заряжаем» плунжер натяжителя. Для этого ставим его вертикально (место, на которое ставим, показано синим треугольником). Затем с усилием надавливанием вертикально вниз (места нажима показаны красным). Плунжер «утапливается» в корпусе.
Теперь нужно, продолжая надавливать на корпус и удерживая плунжер «во взведённом состоянии», затянуть обратно гайку рожковым ключом на 13 мм.
Теперь «взведённый натяжитель» вместе с прокладкой устанавливаем в корпус двигателя. Рожковым ключом 36-38 (у ВАЗ 2107 может быть или гайка, или храповик, поэтому разные размеры) поворачиваем коленвал по часовой стрелке в среднем на полтора–два оборота. Когда возникнет наибольшее сопротивление движению, то тогда цепь будет максимально натянута. Главное – следить, чтобы коленвал не повернулся обратно, вследствие хода из-за компрессии, и натяжение цепи не ослабло. Если нет ключа на 38, то можно включить зажигание и провернуть стартером коленчатый вал.
Закручиваем гайку обратно, удерживая коленчатый вал от «амортизации» обратно. Затем проверяем результат натяжения, снова нажимая рукой на цепь. Никакого прогиба быть не должно. Теперь устанавливаем на место крышку головки блока.
Только после того, как цепь натянута, нужно ослабить колпачковую гайку натяжителя. Плунжер освободится и «выстрелит», вызывая плотное прилегание башмака к цепи. В это время раздастся щелчок. Только после щелчка нужно плотно затянуть колпачковую гайку натяжителя.
