Регулировка сцепления мотоцикла ИЖ Планета и Юпитер

Регулировка сцепления мотоцикла ИЖ Планета и Юпитер

Назначение сцепления ИЖ Планета и ИЖ Юпитер

Сцепление — название говорит о работе, которую оно выполняет. В нашем случае сцепляет коленчатый вал с коробкой передачи двигателя ИЖ Планета и ИЖ Юпитер. Соединение должно происходить плавно без рывков, это нужно для начала движения и плавного переключения скоростей. В случае возникновения больших нагрузок предохраняет детали двигателя от поломок.

Муфты находится в левой половине картера, под левой крышкой двигателя.

Чтобы добраться до сцепления, нужно слить масло и удалить крышку с прокладкой, предварительно снять рычаги и открутить крепежные болты.

Корзина находится постоянно в рабочем состоянии, диски крепко сжаты пружинами.

Моторная передача состоит из двух звездочек. Малая ведущая находится на коленчатом вале. Большая звезда, ведомая на барабане. Соединение выполнено моторной цепью.

Передаточное число моторной передачи равно 2,17 для всех одноцилиндровых моделей ИЖ. Для ИЖ Юпитер передаточное число равно 2,57.

При сборке моторной передачи контролируется плоскостное расположение звезд. Допускаться не более 0,4 миллиметра.

Выключение происходит при помощи специального приспособления. Механизм выключения установлен в правой крышке двигателя. С помощью этого механизма производится и регулировка.

Регулировка сцепления ИЖ Планета

Для регулировки механизма управления муфтой мотоциклов ИЖ Планета 5, ИЖ Планета 4, Иж-56, ИЖ-49 служит регулировочный винт 1 и контргайка 2. Ослабив контргайку поворотом винта по часовой стрелке, уменьшите свободный ход рычага управления. При повороте винта против часовой стрелки свободный ход увеличивается. По окончании настройки контргайку затяните, Нормальная величина свободного хода определяется свободным перемещением конца рычага сцепления на 5..10 мм.

Нормальная величина свободного хода определяется свободным перемещением конца рычага сцепления на 5..10 мм.

Регулировка сцепления ИЖ Юпитер

На мотоциклах ИЖ Ю и ИЖ Ю К настройку механизма выключения муфты начинают с автомата выжима, для чего регулировочный винт завертывают до упора и отпускают на 1/4 -1/2 оборота, после чего затягивают контргайку.

Правильность установки проверяют нажатием на педаль переключения в ту или иную сторону. Перемещение переднего конца педали переключения на 5-5,5 мм от нейтрального положения не должно приводить к передвижению нажимного диска. После этого регулируют ручной выжим регулировочным винтом, находящимся в левой стойке рычага сцепления на руле (величина свободного хода 5-10 мм).

Регулировка пружин муфты

Регулировка пружин не сложная, главное правильно разобраться. Начинаем с постановки мотоцикла на центральную подножку. Затем снимаем крышку, заранее слив масло. Рычаг на руле выжимаем до предела и обязательно фиксируем. Следующее включаем скорость, желательно первую. Беремся за колесо и начинаем вращать. Стараемся на ощупь определить, какое усилие прилагаем. Смотрим на муфту при вращении, определяем, какие пружины затянуты слабо. Помечаем их мелом, далее их затягиваем. Начинаем снова вращать колесо и если чувствуйте, что колесо стало, легче крутится, значит, все сделали правильно. Процесс нужно повторить и добиться лучшего результата. После этого поверяем при движении полученный результат. Если при увеличении нагрузку начинается пробуксовка муфты. Нужно все пружины затянуть с помощью гаек. При этом все гайки должны, повернуты на одинаковое количество оборотов.

Неисправности сцепления

Возможные неисправности, которые могут появиться во время эксплуатации мотоциклов ИЖ.

Буксует сцепление ИЖ Юпитер ИЖ Планета причины

Неисправность заметна при резком разгоне. Увеличиваем обороты, а мотоцикл не разгоняется. Тоже самое происходит при езде в крутом подъеме при увеличении нагрузки. Мотоцикл не может преодолеть препятствие, останавливается, хотя обороты коленчатого вала не падают. Диски сильно нагреваются и быстро изнашиваются. Эксплуатировать технику в таком состоянии нельзя нужно найти причину и устранить.

Данная неисправность говорит, что диски слабо прижаты друг к другу.

Причин может быть несколько:

  • Регулировка проведена не правильно
  • Пружины потеряли былую упругость
  • Диски износились стали тоньше
  • Износ деталей привода

Серьезной неисправностью может быть заедание троса привода управления. Причина в повреждении оболочки и образовавшейся ржавчине под ней. Нежна чистка и смазка, лучше замена.

Проверить и промыть сам механизм настройки находящийся в правой крышке двигателя. Мелкие частички дорожного песка, с водой попавшие в механизм могут тормозить работу. После выжима рычага детали не возвращаются в исходное положение.

Ведет сцепление ИЖ Планета ИЖ Юпитер причины

Муфта ведёт – это когда рычаг выжат до конца, а при включении скорости мотоцикл сразу начинает движение его невозможно остановить. Нажимаешь на тормоз, двигатель глохнет. Это говорит о том, что муфта не полностью отключена.

Основная причина в пружинах, которые сжимают диски. Диски не равномерно ослаблены и местами крепко соприкасаются друг с другом. Нужна правильная настройка пружин.

Слишком большой свободный ход рычага управления на руле. Если не поддается настройке заменить изношенные детали управления.

Нужно проверить толкатель, который находится внутри первичного вала коробки передач. Возможно, стержень стал короче.

Обязательно проверить наличие шарика. Часто при разборке он выкатывается и его теряют.

Шарик находится в нутрии первичного вала двухцилиндрового двигателя между толкателем и упорным стержнем.

У одноцилиндрового агрегата шарик находится в правой крышке между винтом с контрольной гайкой и упорным стержнем в первичном валу коробки.

Фотоотчет: Ремонт и сборка сцепления мотоцикла «Иж-планета»

Сцепление мотоцикла «Иж-Планета» неважно какой модели: будь-то «Иж-планета-спорт», «Иж-планета 2″ или даже Иж-юпитер» по праву можно считать узлом вполне надежным и долговечным. Но, имеющим свои конструктивные недостатки, которые являются частой причиной поломок.

Со времени своего первого появления на свет, двигатели «Ижей», хоть и не так часто как нам хотелось, но модернизировались. Как-никак, а мощность двигателя «Планеты-5» увеличилась практически в два раза, по сравнению с тем же «Иж-49», а в некоторых моделях («Иж-планета-спорт») и подавно.

Мощность-то подняли — это хорошо, а вот сцеплению конструкторы должного внимания не уделили. Как было оно на «Иж-49», так практически без изменений перекочевало на более поздние модели «Ижей».

Отсюда и растет «корень» всех проблем: мощность двигателя мы подняли — молодцы! Коляску прицепили — еще лучше! Компрессию нарастили — куда уж без этого? А вот за сцепление и храповый механизм забыли. А ведь нагрузка на него увеличилась в разы по сравнению с прародителем — отсюда и возникают частые проблемы в его работе.

К слову сказать: поздние модели «Ижей» стали комплектоваться сцеплением с усиленной моторной цепью и улучшенной конструкцией храпового механизма кикстартера, так называемая «ромашка». Конечно, особого эффекта такое «новшество» не принесло: как рвало на «Планетах» храповик, так и продолжало его рвать. Как растягивалась моторная цепь буквально за один сезон, так она и продолжала растягиваться…

В этой статье мы с вами в подробностях рассмотрим основные этапы установки и регулировки сцепления. А также, рассмотрим часто встречающиеся неисправности и способы их ремонта.

Стоит отметить: Сцепление практически всех двухтактных мотоциклов советского производства устроено по одному и тому же принципу, а значит и неисправности практически одинаковы — основа конструкции ведь одна (немецкий DKW). Поэтому все сказанное в этой статье можно смело применять не только к мотоциклам марки «Иж», но и к другим. Будь-то «Java» или «Минск» да хоть «Восход», разве что, некоторое отличие имеет конструкция «Муравьев» у них механизм кикстартера взаимодействует с корзиной не напрямую как у остальных, а через первичный вал КПП. И «Планеты-спорт» у нее вместо моторной цепи установили шестерню, но сути — это не меняет, «болячки» у всех советских мотоциклов практически одни и те же.

Начнем пожалуй с корзины — это самая слабая часть всего механизма, вернее не сама корзина как таковая, а храповый механизм кикстартера, который постоянно рвет. Поэтому перед установкой корзины на двигатель, храповый механизм необходимо разобрать и проверить его работоспособность.

Берем корзину, снимаем стопорное кольцо далее снимаем упорную шайбу и пружину.

Внимательно осматриваем зубья храпового механизма, на них не должно быть сколов повреждений трещин и они должны быть острыми не зализанными. При обнаружении вышеописанных повреждений, не стоит спешить выбрасывать корзину. Храповый механизм можно легко и быстро заменить на новый.

Правда для этого, нужно будет выточить клепки ну и конечно у вас должен быть навык в такой работе, если вы не умеете клепать — лучше тогда не беритесь — испортите корзину! Это только со стороны клепка может показаться простой работой!

Следующим этапом будет — проверка надежности крепления храповика к корзине, клепки крепящие храповик к корзине имею свойство со временем разбалтываться, поэтому очень важно своевременно выявить эту неисправность.

Берем корзину в руку, второй рукой пытаемся раскачать храповик, если почувствовали люфт, то все! Придется высверливать разбитые клепки и ставить новые. Стоит предупредить: простая протяжка клепок — эффекта не даст! Проверено многократно! Только замена клепок на новые, может исправить ситуацию. А исправить ее надо обязательно! Иначе рано или поздно, храповик оборвет и тогда — хочешь-не хочешь, а клепать его все равно придется…

Также, не забываем повышенное внимание уделить состоянию зубьев приводной звездочки и самой корзины. Зубья должны быть правильной формы, не изношенными. К сожалению корзине с изношенными зубьями уже ни чем не поможешь — такая неисправность не «лечиться». И в конце, проверяем на допустимый износ подшипник корзины, он конечно служит долго, но лишний раз убедится в его работоспособности все же не помешает.

Типичный пример корзины с сильно изношенными зубьями моторной цепи. Конечно, такая корзина еще «походит» некоторое время, но такой износ смело можно считать аварийным — лучше заменить.

Корпус «Ижевской» корзины иногда дает трещины в районе клепок храпового механизма, перед установкой — внимательно осмотрите эти места.

Следующим важным этапом в нашей работе — будет регулировка схождения зубьев звездочки корзины и коленчатого вала. Тут все просто: устанавливаем под звездочку коленчатого вала специальную шайбу (об этом подробно написано дальше), ставим звездочку на цапфу и с положенным усилием затягиваем болт. Далее одеваем на первичный вал КПП регулировочную шайбу, потом туда же одеваем втулку нашей корзины, затем саму корзину и с удобного положения смотрим, чтобы кончики зубьев корзины и звездочки стояли строго напротив друг друга. Любое отклонение — убираем подбором регулировочной шайбы (о ней речь пойдет далее).

[stextbox Регулировку схождения зубьев звездочек можно производить только после окончательной сборки и регулировки КПП. [/stextbox]

Сборку механизма сцепления начинаем с установки механизма кикстартера.

Устанавливаем на вал механизма переключения передач опорную шайбу вала кикстартера.

Берем руку вал кикстартера, проверяем состояние его шлицов и зубьев сектора, тут все должно быть идеально — ни какого износа и прочих повреждений быть не должно.

Во время запуска двигателя на вал кикстартера и весь храповый механизм в целом приходиться очень высокая нагрузка особенно если у вас неправильно отрегулирован угол опережения зажигания. Отдача в ногу при неправильно отрегулированном зажигании частенько приводит к травмам или к поломке вала или храпового механизма. Поэтому перед установкой деталям кикстатера нужно уделить повышенное внимание и при любых подозрениях заменить их на новые.

Шлицы заводной лапки должны находится в таком состоянии

Зубья сектора вот в таком

Одеваем на вал заводную лапку, заводим конец возвратной пружины в специальный паз картера и на оборот-два натягиваем пружину и загоняем вал до упора на свое место. Сильно натягивать возвратную пружину не стоит. Натяните ее так, чтобы она ни где не выпирала и не мешала работе кикстартера, ну и конечно возвращала лапку на свое место.

Устанавливаем на цапфу коленчатого вала специальную пружинную шайбу и затем вставляем на свое место шпонку.

Одеваем на первичный вал КПП заранее подобранную регулировочную шайбу.

Устанавливаем на первичный вал КПП втулку барабана корзины сцепления.

Одеваем на корзину и звездочку моторную цепь, разворачиваем приводную звездочку так, чтобы при установки шпонка точно зашла в свой паз и одеваем все это в сборе за один заход на валы.

[stextbox момент: перед установкой звездочки внимательно осмотрите оба конуса, чтобы на них ничего не попало и перед установкой вытрите их насухо чистой тряпочкой.[/stextbox]

Устанавливаем на вал внутренний барабан.

Ложем на вал специальную шайбу и накручиваем центральную гайку.

К старому ненужному диску сцепления привариваем какой-нибудь пруток или кусок шины — это будет ключ для затягивания гайки на барабане. Надеваем его на внутренний барабан, упираем пруток в вал кикстартера, берем головку на 22 и с максимально возможным усилием затягиваем центральную гайку (резьба левая).

Берем оловянный пруток для пайки или какую-нибудь палочку, подлаживаем его под зубья приводной звездочки и головкой с максимально возможным усилие затягиваем болт. В этом двигателе конструкция приводной звездочки слегка изменена: двигатель ведь у нас не «чисто Планетовский», а от мотоколяски, но разницы особой между ними нет.

После затяжки либо до откручивания центральной гайки и болта приводной звездочки проверяем состояние моторной цепи. Надавливаем на нее и смотрим на сколько она провисла: допустимый провис не должен превышать двух сантиметров. Цепь на этот двигатель мы поставили практически новую, поэтому провис у нее как вы видите минимальный.

Чтобы ваше сцепление после сборки не буксовало и не вело его диски нужно обязательно проверить на деформации. Обычно этого никто не делает: то ли — лень, то ли еще что… А потом начинаю крутить-вертеть его, не понимая в чем дело: и диски вроде новые поставил и собрал правильно — отрегулировал, а оно то ведет то буксует…

Здесь сложного ничего нет: берем кусок толстого стекла или обычное зеркало ложем на него диск и сверху касаемся его пальцем, если диск «пляшет» на стекле — значит он деформирован. Тут надо немного определится: на пластиковых дисках небольшая деформация допускается, со временем диски нагреются и примут идеально ровную форму, а вот на стальных дисках деформации быть не должно. Меняйте кривые диски без сожаления, иначе нормальной работы от сцепления вы не дождетесь.

После проверки дисков можно приступать к дальнейшей сборке сцепления. Сначала на внутренний барабан ставится опорный диск проточкой к корзине. Опорный диск вы без труда отыщите в комплекте: он толще остальных и имеет с внутренней стороны вышеописанную проточку.

Затем ставим пластиковый диск, потом снова металлический и так чередуя диски друг с другом набираем полный комплект. После всего проделанного устанавливаем в первичный вал КПП шток сцепления (отмечен стрелкой). В обычную «Планетовскую» корзину вмещается шесть пластиковых дисков и шесть металлических вместе с опорным. Самым последним (шестым) у вас должен стать пластиковый диск.

Но здесь есть ньюанс: «с завода» корзина комплектуется седьмым металлическим диском, который ставится между последним пластиковым и нажимным диском сцепления, то есть в последнею очередь. Этот диск ничем не отличается от остальных, но ставить его вовсе не обязательно — можете убрать его без опасения, он там абсолютно ни к чему.

Далее ставим нажимной диск, вкладываем на свои места стаканы нажимных пружин, следя при этом, чтобы специальные выступы на стаканах совпали с выемками на диске, ставим нажимные пружины и затягиваем специальные гайки так, чтобы торцы гаек были выше торцов болтов внутреннего барабана сцепления выше на 4-5 миллиметров.

Чтобы гайки в процессе работы у вас не откручивались — сделайте зубилом насечку как показано на фото. С завода на гайках насечка уже нанесена, но в процессе разборки-сборки сцепления она изнашивается и теряет свои функции.

Заключительным этапом в этой работе будет проверка правильности работы нажимного диска сцепления. Для этого — переворачиваем двигатель или ставим сразу на раму мотоцикла, со стороны звездочки укладываем шарик в первичный вал КПП затем туда же ставим второй шток сцепления и прикручиваем крышку генератора. Регулируем сцепление, затем полностью выжимаем рычаг и смотрим как отходит нажимной диск. Если диск отходит с перекосом, тогда немного подтяните или отпустите гайки в нужных местах и все. Старайтесь отрегулировать натяжение гаек так, чтобы диск при нажатии на рычаг сцепления отходил максимально ровно — без перекоса.

Фотоотчет: Ремонт и сборка сцепления мотоцикла «Иж-планета»

«Болячки»

Всем хороша была в свое время «Планета» за исключением непродуманного механизма запуска. Тем у кого есть «Планета» думаю не нужно объяснять, что такое «отдача в обратную». Лично у меня, один раз так отдало, что порвало пополам вал кикистартера, согнуло вал переключения передач и разорвало храповик на корзине сцепления. Тем у кого улетают тапки в небо, по сравнению с моим вариантом можно сказать повезло…

Устройство сцепления мотоцикла ИЖ Планета 5

Для тех, кто не силен в технике, стоит напомнить, что сцепление выполняет роль связующего элемента между коленвалом и коробкой передач. Большая зубчатка сцепления, соединена с малой звездой коленчатого вала цепной передачей, именно так и передается крутящий момент. В обычном состоянии система обеспечивает постоянную связь коробки передач с коленвалом и только при нажатии на рычаг сцепления, приводные механизмы увеличивают зазоры между элементами в системе многодисковых фрикционов, тем самым отключая коробку от коленвала.

Владельцам мотоцикла ИЖ Планета 5 повезло, их система выключения сцепления более простая, в сравнении с аналогичным 5-м Юпитером, а значит, неприхотлива и проще настраивается своими руками. Выглядит она следующим образом:

  1. Фасонные гайки;
  2. Пружины;
  3. Стаканчики;
  4. Прижимной диск;
  5. Ведомый (стальной) диск;
  6. Ведущий (пластиковый) диск;
  7. Ведомый барабан;
  8. Большой барабан с большой зубчаткой моторной передачи;
  9. Толкатель выключения сцепления;
  10. Стержень;
  11. Шарик;
  12. Пружина;
  13. Червяк;
  14. Трос;
  15. Шайба;
  16. Гайка;
  17. Винт.

Проверка барабана корзины сцепления

Первым делом проверяем храповый механизм ножного запуска. Именно на него приходится основная нагрузка. Переворачиваем корзину сцепления храповиком к себе, снимаем стопорное кольцо и разбираем храповик.

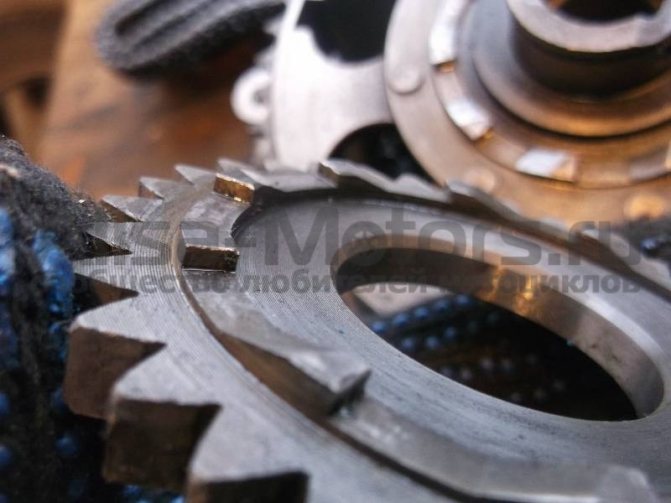

Осматриваем зубья храповика: они должны быть острыми без сколов и других повреждений. Если зубья будут смятыми или поломанными — заводная лапка 100% будет проскальзывать. Многие мучаются с этой проблемой греша на густое масло или на слабую пружину — на самом деле причина проскальзывания лапки кроется в храповике.

Если зубья на корзине не изношены — храповик целесообразно переклепать: купить новый в магазине или снять с другой корзины и приклепать. Я переклепывал несколько корзин и ходили они без всяких проблем до «победного»…

Пример зубьев храповика в идеале.

Часто и густо, клепки на храповике ослабляются и если вовремя этого не заметить — их срезает. Чтобы этой неприятности с вами не произошло — пошевелите пальцами храповик. Если он будет шататься — высверливайте старые клепки и клепайте по-новой. Протяжка старых клепок как правило ничего не дает.

Если делаете сцепление «для себя» и надолго — обязательно проверьте в каком состоянии находятся зубья под моторную цепь.

Если зубья уже стали заворачиваться в обратную, то такую корзину следует сразу выкинуть на помойку. Толку с нее уже не будет: повысится шум работы, будет 100% жрать моторную цепь и не ровен час, когда в один «прекрасный» день зубья оближет и будите вы потом долго и нудно толкать свой драндулет…

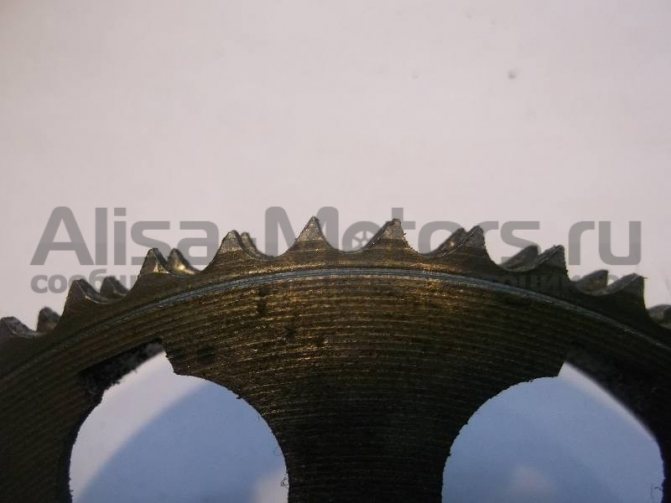

Пример изношенных зубьев.

Нередки случаи, когда корпус корзины лопается. К сожалению корпус изготовлен их чугуна и заварить его будет проблематично. Если найдете трещины на корпусе — попробуйте найти сварщика, который занимается сваркой цветных металлов так называемого «аргонщика» они обычно берутся за сварку чугуна.

Пример трещин корпуса корзины. По большому счету, эту корзину можно еще спасти: снять фаски на трещинах, заварить и проточить швы на токарном станке. Но зубья под моторную цепь у нее были изношены и я ее выкинул.

Когда сцепление требует настройки?

Регулировка сцепления ИЖ Планета 5 требуется в двух случаях:

  1. Сцепление «буксует». В данном случае диски сцепления присоединены друг к другу неплотно из-за чего происходит проскальзывание ведущих дисков и неполная передача крутящего момента. Заметить это можно в отставании фактических оборотов двигателя и разгона мотоцикла. Особенно заметно при резких разгонах или движении в горку. Такая ситуация может происходить если пружины не создают достаточного усилия или нет свободного хода в приводном механизме. Реже проскальзывание может означать износ пакета дисков. Чаще всего проблема решается простой настройкой, в других случаях проводится разборка, замена пакета и сборка сцепления ИЖ Планета 5.

  • Сцепление «ведет». Противоположная история, при которой диски имеют частичное соединение все время. Выражается это в пинках при включении первой передачи, попытке мотоцикла уехать при выжатом рычаге или проворачивании вывешенного заднего колеса на включенной передаче. Причиной может быть перекос положения прижимного диска, а также увеличенный зазор на механизме включения или рычаге муфты.
  • Обратите внимание! Если произошла разборка/сборка корзины сцепления ИЖ Планета 5, то регулировка механизма проводится в обязательном порядке.

    Нередко пробуксовка сцепления и пинки при переключениях появляются не из-за более простой и частой проблемы – износ троса. Прежде, чем приступить к полной или частичной настройке самого механизма убедитесь, что трос привода находится в удовлетворительном состоянии, он надежно закреплен с обеих сторон и легко движется внутри оплетки. Ведь если он растянулся или заржавел, то может закисать и тогда начинается пробуксовка муфты.

    Проверка внутреннего барабана корзины сцепления

    Внутренний барабан вечен по определению. Единственная проблема, которая с ним возникает: разбивает и иногда срезает шлицы и ослабляется посадка болтов под нажимные пружины.

    Оденьте барабан на вал и раскачайте его:

    1. Если барабан будет сильно болтаться на валу — осмотрите шлицы и если они разбитые — меняйте барабан на новый.

    Раскачайте поочередно болты под нажимную пружину:

    1. Если болты будут шататься — выбейте их из барабана, накерните посадочные места и забейте обратно в барабан.

    Назначение муфты IZH Planet

    Сцепление. имя этого узла указывает работу, которую он выполняет. В нашем случае коленчатый вал зацепляется с коробкой передач двигателя IZH planet. Муфта должна идти плавно, без рывков, что необходимо для запуска мотоцикла и плавного переключения скорости. В случае больших нагрузок он защищает детали двигателя от повреждений.

    Муфта находится в левой половине картера, под левой крышкой двигателя. Чтобы добраться до него, вам необходимо слить масло и снять крышку перед снятием рычагов и отвинтить крепежные болты. Муфта постоянно находится в рабочем состоянии, диски плотно сжаты пружинами. Передача двигателя состоит из двух звездочек. Маленький провод находится на коленчатом валу. Большая звезда вела по барабану. Соединение осуществляется цепью двигателя. Передаточное отношение передачи двигателя составляет 2,17 для всех одноцилиндровых моделей IZ. Выключение происходит с помощью специального устройства. Механизм отключения установлен в правой крышке двигателя. Регулировка выполняется с помощью этого механизма.

    Поверка дисков сцепления

    Основные неполадки сцепления происходят по вине дисков. Если диски будут кривые или изношенные, то никакая даже суперская регулировка от кутюр плохую работу сцепления не исправит.

    Износ определяется визуально и только на пластиковых дисках: осматриваем диск и если найдем на нем трещину или обломанный зацеп, которым он входит в наружный барабан или увидим, что круглые выступы на рабочей поверхности уже давным давно стерлись — выкидываем такой диск на помойку.

    Кривизна дисков определяется так: ложем поочередно все диски на стекло и пробуем раскачать их

    1. Если диск качается — значит он 100% кривой и место ему на помойке.
    2. Если диск лежит ровно — оставляем его.

    Важная деталь – трос

    Владельцы подержанных мотоциклов не всегда принимают во внимание существенную роль тросика в системе управления муфтой. Сам трос практически не подвержен растяжению, а вот оболочка – теряет свои качества. Ее каркас представляет собой спираль под слоем ПХВ.

    После продолжительной эксплуатации каркас становится податливым, чрезмерно пружинит, что влияет на полезный ход рычага. При изношенной оболочке троса нормальной работы муфты не будет, поэтому важно не пропустить момент, и своевременно заменить трос.

    АвтоНовости / Обзоры / Тесты

    Как Отрегулировать Сцепление На Иж Планета 5

    Отрегулируйте захват мотоцикла IZH Planeta

    Регулировка муфты IZH Planeta

    Чтобы отрегулировать механизм управления сцеплением мотоциклов IZH Planet 5, IZH Planet 4, IZH-56, IZH-49. регулировочный винт 1 и контргайка 2. Ослабьте стопорную гайку, повернув винт по часовой стрелке, уменьшите свободное движение рычага сцепления. При повороте винта против часовой стрелки увеличивается свободное движение рычага. По окончании регулировки стопорная гайка затягивается, нормальное свободное колесо определяется перемещением конца рычага сцепления на 5,10 мм.

    Регулировка пружин сцепления

    Регулировка пружин не сложна, главное. правильно понять. Начнем с установки мотоцикла на центральном шаге. Затем снимите крышку, прежде чем сливать масло. Рычаг сцепления сжат до предела и обязательно зафиксируется. Далее следует скорость, предпочтительно первая. Возьмите колесо и начните вращаться. Мы пытаемся определить, насколько мы прилагаем усилия. Мы смотрим на сцепление во время вращения, определяем, какие пружины затягиваются слабо. Мы маркируем их мелом, а затем затягиваем. Мы снова начинаем вращать колесо, и если вы чувствуете, что колесо стало легче вращаться, это означает, что все сделано правильно. Процесс необходимо повторить и добиться наилучшего результата. После этого мы проверяем результат при перемещении. Если нагрузка начинает обрезаться при увеличении нагрузки. Необходимо затянуть все пружины с помощью гаек. В этом случае все гайки должны иметь одинаковое количество оборотов.

    Регулировка муфты IZH Jupiter

    На мотоциклах ИЖ-Ю и ИЖ-ЮК регулировка механизма выключения муфты начинается с регулировки машины, для которой регулировочный винт завернут до упора и отпущен на 1/4.1/2 оборота , затем затяните контргайку. Правильность регулировки проверяется нажатием педали переключателя в любом направлении. Перемещение переднего конца педали переключения на 5-5,5 мм от нейтрального положения не должно приводить к перемещению нажимной пластины. После этого отрегулируйте, вручную нажав регулировочный винт, расположенный в левой колонке рычага сцепления

    Регулировка сцепления иж планета 5

    Устройство сцепления мотоцикла ИЖ Планета 5, порядок разборки и сборки, настройка. Полезные советы и и рекомендации для правильной регулировки.

    Советский мотоцикл это не просто средство передвижения, а настоящий друг из детства. Немало мотоциклов досталось нам от отцов, а остальные были приобретены за скромные суммы. Несмотря на свой возраст, такая техника все еще способна удивить и вполне справляется с повседневными задачами, но требует регулярного обслуживания. В этой статье рассмотрим, как отрегулировать сцепление на ИЖ Планета 5.

    Устройство сцепления мотоцикла ИЖ Планета 5

    Для тех, кто не силен в технике, стоит напомнить, что сцепление выполняет роль связующего элемента между коленвалом и коробкой передач. Большая зубчатка сцепления, соединена с малой звездой коленчатого вала цепной передачей, именно так и передается крутящий момент. В обычном состоянии система обеспечивает постоянную связь коробки передач с коленвалом и только при нажатии на рычаг сцепления, приводные механизмы увеличивают зазоры между элементами в системе многодисковых фрикционов, тем самым отключая коробку от коленвала.

    Владельцам мотоцикла ИЖ Планета 5 повезло, их система выключения сцепления более простая, в сравнении с аналогичным 5-м Юпитером, а значит, неприхотлива и проще настраивается своими руками. Выглядит она следующим образом:

    1. Фасонные гайки;
    2. Пружины;
    3. Стаканчики;
    4. Прижимной диск;
    5. Ведомый (стальной) диск;
    6. Ведущий (пластиковый) диск;
    7. Ведомый барабан;
    8. Большой барабан с большой зубчаткой моторной передачи;
    9. Толкатель выключения сцепления;
    10. Стержень;
    11. Шарик;
    12. Пружина;
    13. Червяк;
    14. Трос;
    15. Шайба;
    16. Гайка;
    17. Винт.

    Когда сцепление требует настройки?

    Регулировка сцепления ИЖ Планета 5 требуется в двух случаях:

    1. Сцепление «буксует». В данном случае диски сцепления присоединены друг к другу неплотно из-за чего происходит проскальзывание ведущих дисков и неполная передача крутящего момента. Заметить это можно в отставании фактических оборотов двигателя и разгона мотоцикла. Особенно заметно при резких разгонах или движении в горку. Такая ситуация может происходить если пружины не создают достаточного усилия или нет свободного хода в приводном механизме. Реже проскальзывание может означать износ пакета дисков. Чаще всего проблема решается простой настройкой, в других случаях проводится разборка, замена пакета и сборка сцепления ИЖ Планета 5.

  • Сцепление «ведет». Противоположная история, при которой диски имеют частичное соединение все время. Выражается это в пинках при включении первой передачи, попытке мотоцикла уехать при выжатом рычаге или проворачивании вывешенного заднего колеса на включенной передаче. Причиной может быть перекос положения прижимного диска, а также увеличенный зазор на механизме включения или рычаге муфты.
  • Обратите внимание! Если произошла разборка/сборка корзины сцепления ИЖ Планета 5, то регулировка механизма проводится в обязательном порядке.

    Нередко пробуксовка сцепления и пинки при переключениях появляются не из-за более простой и частой проблемы – износ троса. Прежде, чем приступить к полной или частичной настройке самого механизма убедитесь, что трос привода находится в удовлетворительном состоянии, он надежно закреплен с обеих сторон и легко движется внутри оплетки. Ведь если он растянулся или заржавел, то может закисать и тогда начинается пробуксовка муфты.

    Порядок настройки сцепления

    Если с тросом все в порядке, то приступаем непосредственно к настройке. Первым делом очищаем правую и левую крышки от грязевых и масляных загрязнителей. Далее устанавливаем мотоцикл на подножку так, чтобы переднее колесо касалось земли, а заднее было вывешено в воздухе. Последний штрих – подготовка инструментов, а также емкости для сбора масла.

    Регулировка сцепления ИЖ Планета 5:

    • Снимаем лапку переключения передач и кикстартер. Далее откручиваем все болты на левой крышке картера и аккуратно снимаем ее.
    • Временно накидываем ножку переключения передач и включаем первую, а лучше 4 передачу. Вращаем заднее колесо по ходу движения, наблюдая за соосностью прижимного диска (4).
    • Мелом отмечаем болты (1), которые соответствуют стороне выступающей при вращении больше всего. Притягиваем болт который ближе всего к выступу, а затем проверяем натяжку расположенных рядом. (Если диск не имеет перекосов, то сразу переходим к следующему шагу)
    • Теперь нужно проверить насколько выступают болты (1). В руководстве по эксплуатации указана оптимальная длина выступа 4.5 – 5 мм. Однако эти данные соответствуют новому пакету дисков. Пакет явно будет требовать замены, когда выступ болтов составит 2 и меньше мм.
    • С пакетом дисков мы разобрались, теперь нужно настроить механизм выключения, а точнее его свободный ход. Для этого переходим к правой крышке. На ней расположена регулировочная гайка (16) и винт (17).
    • Закручиваем гайку до упора, так, чтобы сцепление при этом не отжималось. Затем отворачиваем ее на четверть или пол оборота, фиксируя винтом.

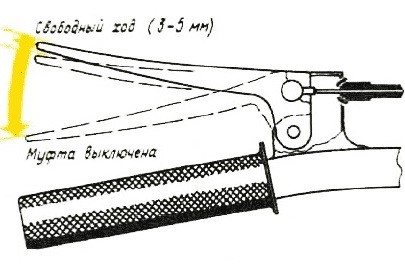

    • Осталось установить свободный ход рычага на руле. Для этого воспользуемся регулировочным винтом и выставим 5 мм зазора.

    На этом регулировка сцепления ИЖ Планета 5 закончена. Осталось собрать левую крышку и залить масло в механизм.

    Совет. Чтобы избежать утечек масла следует заменить прокладку, а также проверить герметичность винтовых соединений на крышке картера.

    Заключение

    Как видите, настроить сцепление на Планете 5 достаточно просто, требуется лишь немного терпения и внимания к процессу. Аналогично производится регулировка сцепления ИЖ Планета Спорт, а вот Юпитеры из-за усложненной конструкции настраиваются несколько иначе. Проверить качество проделанной работы чаще всего удастся только после сборки, хотя ведомость муфты можно определить на включенной передаче и выжатом рычаге даже в разобранном состоянии.

    Регулировка сцепления иж планета 5

    Далеко не все любители мототранспорта могут себе позволить БМВ 1200 , а некоторые попросту игнорируют все технологические новинки «запада», предпочитая советскую классику. Единственно, владельцы таких мотоциклов испытывают не только недостаток запчастей, но и информационный голод. В полной мере это касается наладки механизма управления передачами, от которого зависит эффективность использования транспортного средства.

    Функциональное назначение муфты переключения передач

    Прежде, как отрегулировать сцепление на мотоцикле Иж-Юпитер 5, неплохо понять его назначение и принцип действия. Суть работы муфты трансмиссии:

    1. Обеспечение передачи вращающего момента с большой зубчатки моторной передачи на первичный вал КП.
    2. Кратковременное разъединение и плавное соединение элементов трансмиссии между собой.

    Мотоциклы Иж комплектовались механической муфтой, работа которой основана на силе трения между ведомыми и ведущими дисками. Она представляет собой многодисковую конструкцию, работающую в масляной ванне – классическая компоновка, которую Ижевский машзавод использовал до 2008 года. Работающие в паре, главная цепная передача и четырехскоростная коробка надежны и проверены многими поколениями мотоциклистов.

    Когда нужен ремонт и регулировка муфты переключения передач на мотоцикле Иж?

    Независимо от количества опыта мотоциклиста ощущения по поводу неисправностей КП практически одинаковы:

    • В первое время кажется, что муфта слегка пробуксовывает. Через два-три дня появляется уверенность – да, буксует, потому что стоит только добавить оборотов, как сразу же заметно отставание темпов разгона от уровня оборотов мотора. Особенно явно поломка проявляется в момент движения на подъем.
    • Муфта «ведет» или происходит неполное выключение муфты при выжатом рычаге управления. Диски узла в такой ситуации остаются прижатыми друг к другу и не перестают передавать крутящий момент к коробке передач. Окончательно убедиться в такой поломке можно после поднятия заднего колеса – оно продолжает вращаться в этой ситуации.

    Если вы желаете узнать, как отрегулировать сцепление на мотоцикле Иж-Юпитер 5, то нелишними будут сведения о причинах, вызывающих перечисленные факторы:

    • Применение более густого масла в зимнее время.
    • Ослабление нажимных пружин.
    • Износ дисков сцепления.
    • Износ элементов механизма управления муфтой.

    В большинстве случаев при обнаружении признаков пробуксовывания или неполного выключения муфты нужна простая корректировка механизма. Для этого достаточно иметь ключ «на 13» и шлицевую отвертку.

    Лайфхак: как отрегулировать сцепление на мотоцикле Иж-Юпитер 5 самостоятельно?

    Процедура юстировки зависит от конструктивных особенностей Ижевских мотоциклов. Пятое поколение оснащается механизмом выключения, который скомпонован с устройством переключения передач. Регулировку управления муфтой следует начинать с центрирования кулачка автомата относительно ролика с рычагом, которые закреплены на корпусе правой крышки картера.

    В первую очередь убираются перекосы нажимного диска (№1 на фото), для чего рычаг на руле закрепляется проволокой или веревкой в выжатом положении. Далее включить 1-ю скорость и вращать заднее колесо, наблюдая при этом за осевым биением между нажимными дисками и торцом барабана. Гайки (№2 на фото), которые находятся ближе к месту максимального отклонения нужно подтянуть, усилие подтяжки определить экспериментально. Операцию повторять до тех пор, пока биение не станет минимальным.

    Следующую операцию выполняют в случае, когда узел переключения скоростей разбирался для ремонта, или после смены правой крышки картера. Мотовладельцы, интересующиеся, как правильно отрегулировать сцепление на Иж-Юпитер 5, обязательно должны ознакомиться с технологией работ:

    • От рычага управления муфтой на руле отсоединить наконечник троса.
    • Между торцом ослабленного крепления кулачка автомата и его шплинтом установить такое количество шайб, чтобы зазор между ними и шплинтом был не более 0,4 мм.
    • Болт кулачка затянуть с усилием, которое не допускает поворота кулачка.
    • Поставить правую крышку картера на штатное место и закрепить винтами.
    • Снять люк на левой крышке картера, ослабить контргайку и завернуть регулировочный винт до касания с упорным стержнем, после чего завернуть еще на 2-3 оборота.
    • Перемещать педаль перебора передач вверх-вниз на 20-25 мм, затем аккуратно снять правую крышку картера.
    • Не меняя положение кулачка на валу, завернуть болт его крепления с усилием 2-2,5 кгм.
    • Установить на место правую крышку картера и вывернуть винт регулировки.
    • Закрутить регулировочный болт до момента его касания в упорный стержень, после чего отвернуть его на пол-оборота и зафиксировать контргайкой.

    Проконтролировать правильность настройки можно путем нажатия педали ножного переключателя передач. При этом перемещение переднего конца педали на 5-6 мм от нейтральной точки не должно вести к перемещению нажимного диска, при продолжении нажатия диск должен передвигаться без перекосов. Окончательная регулировка производится специальным винтом на кронштейне руля, свободный ход конца рычага должен быть в пределах 3-5 мм.

    Опытные мотоциклисты, знающие как правильно отрегулировать сцепление на мотоцикле Иж-Юпитер 5, отмечают следующие моменты:

    • Правильно отрегулированная муфта начинает процесс переключения в момент, когда рычаг отпущен на половину или на треть от его полного хода.
    • Если верхнее правило не соблюдается, то следует ожидать пробуксовки при серьезных нагрузках.
    • Если свободный ход рычага отсутствует, то усилие пружин механизма сцепления тратится на растяжение троса, а не на сжатие дисков. В сложных условиях, когда необходим максимум тяги, муфта может не сработать.

    Важная деталь – трос

    Владельцы подержанных мотоциклов не всегда принимают во внимание существенную роль тросика в системе управления муфтой. Сам трос практически не подвержен растяжению, а вот оболочка – теряет свои качества. Ее каркас представляет собой спираль под слоем ПХВ.

    После продолжительной эксплуатации каркас становится податливым, чрезмерно пружинит, что влияет на полезный ход рычага. При изношенной оболочке троса нормальной работы муфты не будет, поэтому важно не пропустить момент, и своевременно заменить трос.

    АвтоНовости / Обзоры / Тесты

    Как Отрегулировать Сцепление На Иж Планета 5

    Отрегулируйте захват мотоцикла IZH Planeta

    Назначение муфты IZH Planet

    Сцепление. имя этого узла указывает работу, которую он выполняет. В нашем случае коленчатый вал зацепляется с коробкой передач двигателя IZH planet. Муфта должна идти плавно, без рывков, что необходимо для запуска мотоцикла и плавного переключения скорости. В случае больших нагрузок он защищает детали двигателя от повреждений.

    Муфта находится в левой половине картера, под левой крышкой двигателя. Чтобы добраться до него, вам необходимо слить масло и снять крышку перед снятием рычагов и отвинтить крепежные болты. Муфта постоянно находится в рабочем состоянии, диски плотно сжаты пружинами. Передача двигателя состоит из двух звездочек. Маленький провод находится на коленчатом валу. Большая звезда вела по барабану. Соединение осуществляется цепью двигателя. Передаточное отношение передачи двигателя составляет 2,17 для всех одноцилиндровых моделей IZ. Выключение происходит с помощью специального устройства. Механизм отключения установлен в правой крышке двигателя. Регулировка выполняется с помощью этого механизма.

    Регулировка муфты IZH Planeta

    Чтобы отрегулировать механизм управления сцеплением мотоциклов IZH Planet 5, IZH Planet 4, IZH-56, IZH-49. регулировочный винт 1 и контргайка 2. Ослабьте стопорную гайку, повернув винт по часовой стрелке, уменьшите свободное движение рычага сцепления. При повороте винта против часовой стрелки увеличивается свободное движение рычага. По окончании регулировки стопорная гайка затягивается, нормальное свободное колесо определяется перемещением конца рычага сцепления на 5,10 мм.

    Отрегулировал диски сцепление на Планета 5

    Как нужно правильно регулировать сцепление на мотоцикле ИЖ Планета 5, инструкция. Если это видео было вам.

    Регулировка сцепления на мотоцикле ИЖ Планета 5.

    Помочь автору деньгами (гривны) ПБ 4149625813984703 Раздел автомобильных хитростей .

    Регулировка муфты IZH Jupiter

    На мотоциклах ИЖ-Ю и ИЖ-ЮК регулировка механизма выключения муфты начинается с регулировки машины, для которой регулировочный винт завернут до упора и отпущен на 1/4.1/2 оборота , затем затяните контргайку.
    Правильность регулировки проверяется нажатием педали переключателя в любом направлении. Перемещение переднего конца педали переключения на 5-5,5 мм от нейтрального положения не должно приводить к перемещению нажимной пластины. После этого отрегулируйте, вручную нажав регулировочный винт, расположенный в левой колонке рычага сцепления на руле (свободный ход 5-10 мм)

    Регулировка пружин сцепления

    Регулировка пружин не сложна, главное. правильно понять. Начнем с установки мотоцикла на центральном шаге. Затем снимите крышку, прежде чем сливать масло. Рычаг сцепления сжат до предела и обязательно зафиксируется. Далее следует скорость, предпочтительно первая. Возьмите колесо и начните вращаться. Мы пытаемся определить, насколько мы прилагаем усилия. Мы смотрим на сцепление во время вращения, определяем, какие пружины затягиваются слабо. Мы маркируем их мелом, а затем затягиваем. Мы снова начинаем вращать колесо, и если вы чувствуете, что колесо стало легче вращаться, это означает, что все сделано правильно. Процесс необходимо повторить и добиться наилучшего результата. После этого мы проверяем результат при перемещении. Если нагрузка начинает обрезаться при увеличении нагрузки. Необходимо затянуть все пружины с помощью гаек. В этом случае все гайки должны иметь одинаковое количество оборотов.

    Неисправность сцепления IZH Planet

    Возможные неисправности, которые могут возникнуть во время работы мотоцикла IZH.
    Начнем с проскальзывания сцепления. Эта ошибка указывает на то, что диски слегка прижаты друг к другу.

    Причины могут быть несколько:

    • Неправильная настройка
    • Пружины потеряли прежнюю эластичность
    • Диски изношены стали тоньше
    • Износ частей привода

    Провода сцепления. это когда рычаг выжимается до конца, и муфта не полностью отключена. Диски не равномерно ослаблены и в местах, плотно контактирующих друг с другом.

    Основная причина в пружинах, которые сжимают диски.

    • © 2014 – 2019 MosCatalogue.net
    • Блог
    • Запросы
    • Правообладателям
    • Отказ от ответственности
    • Политика конфиденциальности
    • Пользовательское соглашение
    • О сервисе
    • Контакты
    О сервисе MosCatalogue.net

    MosCatalogue.net – это сервис, который предоставляет вам возможность быстро, бесплатно и без регистрации скачать видео с YouTube в хорошем качестве. Вы можете скачать видео в форматах MP4 и 3GP, кроме того можно скачать видео любого типа.

    Ищите, смотрите, скачивайте видео – все это бесплатно и на большой скорости. Вы даже можете найти фильмы и скачать их. Результаты поиска можно сортировать, что упрощает поиск нужного видео.

    Скачать бесплатно можно фильмы, клипы, эпизоды, трейлеры, при этом вам не нужно посещать сам сайт Youtube.

    Скачивайте и смотрите океан бесконечного видео в хорошем качестве. Все бесплатно и без регистрации!

    VESKO-TRANS.RU

    АвтоНовости / Обзоры / Тесты

    Как Отрегулировать Сцепление На Иж Планета 5

    Отрегулировать сцепление мотоцикла ИЖ Планета

    Назначение сцепления планеты Ил

    сцепление. имя этого узла указывает на работу, которую он выполняет. В нашем случае коленчатый вал блокирует коробку передач двигателя планеты Ил. Сцепление должно проходить плавно, без рывков, что необходимо для запуска мотоцикла и для плавного переключения передач. В случае больших нагрузок защищает детали двигателя от повреждений.

    Сцепление расположено в левой половине картера, под левой крышкой двигателя. Чтобы добраться до него, нужно слить масло и снять крышку, прежде чем снимать рычаги и откручивать крепежные болты. Сцепление постоянно в рабочем состоянии, диски плотно сжаты пружинами. Коробка передач двигателя состоит из двух звезд. Небольшой провод расположен на коленвале. Большая звезда вела барабан. Соединение осуществляется с помощью цепи двигателя. Передаточное число двигателя составляет 2,17 для всех одноцилиндровых моделей. Отключение происходит с помощью специального устройства. Механизм отключения установлен в правой крышке двигателя. Регулировка осуществляется этим механизмом.

    Настройка плазменного IL Clutch Planet

    к регулировать механизм управления сцеплением мотоцикла иж планета 5, иж планета 4, иж-56, иж-49. регулировочный винт 1 и контргайка 2. Ослабьте контргайку, повернув ее по часовой стрелке, чтобы уменьшить свободное движение рычаг сцепления. Поворот винта против часовой стрелки увеличивает свободное движение рычага. В конце регулировки контргайка затягивается, нормальное свободное колесо определяется движением конца рычаг сцепления на 5,10 мм.

    Регулируемые диски сцепления на планете 5

    Как правильно настроить сцепление на мотоцикле Ил Планета 5, инструкция. Если бы это видео было для вас.

    Регулировка сцепления на мотоцикле ИЖ Планета 5.

    Помогите автору с деньгами (гривны) PB 4149625813984703 Раздел Авто хитрости.

    Регулировка сцепления Юпитера IL

    На мотоциклах IZH-YU и IZH-YUK регулировка механизма выключения сцепления начинается с регулировки машины, для которой регулировочный винт полностью завинчивается и отпускается за 1 / 4,1 / 2 оборота, а затем затягивает замок орех.
    Регулировка проверяется нажатием педали переключателя в любом направлении. Перемещение переднего конца педали переключения на 5-5,5 мм из нейтрального положения не должно приводить к движению прижимной пластины. Затем вручную отрегулируйте регулировочный винт, расположенный в левой колонке рычаг сцепления на руле (свободный руль 5-10 мм)

    Регулировка пружины сцепления

    Регулировка пружин не сложная, главное. правильно понять. Начнем с установки мотоцикла на центральную ступеньку. Затем снимите крышку перед сливом масла. Рычаг сцепления сжат до предела и всегда заблокирован. Следуя скорости, желательно первым. Хватай руль и начинай крутиться. Мы пытаемся определить, сколько усилий мы прилагаем. Мы смотрим сцепление во время вращения мы определяем, какие пружины слегка затянуты. Пометьте их мелом, а затем затяните. Мы снова начинаем крутить колесо, и если вы чувствуете, что колесо стало легче вращаться, значит, все сделано правильно. Процесс должен быть повторен и наилучший результат. Затем мы проверяем результат при движении. Если нагрузка начинает уменьшаться с увеличением нагрузки. Все пружины должны быть затянуты гайками. В этом случае все гайки должны иметь одинаковое количество оборотов.

    Неисправность плазменной муфты

    Неисправности, которые могут возникнуть при работе мотоцикла IZH.
    Давайте начнем с скольжения сцепления. Эта ошибка указывает на то, что диски слегка прижаты друг к другу.

    Причин может быть несколько:

    • Неправильная настройка
    • Пружины потеряли свою прежнюю эластичность.
    • Изношенные тонкие диски
    • Износ частей привода

    Провод сцепления. это когда рычаг затянут до конца и сцепление не полностью включено. Диски не открываются равномерно в местах, которые находятся в тесном контакте друг с другом.

    Сцепление мотоциклов Иж

    Сцепление мотоциклов Иж, а также и всех других моделей, предназначено для плавного соединения коленвала с силовой передачей двигателя. Без него невозможно плавное начало движения мотоцикла. Оно используется во всех случаях, когда требуется кратковременное разъединение вращающегося вала двигателя от силовой передачи: при трогании с места, переключении передач, торможении.

    На мотоциклах Иж установлено механическое сцепление, основанное на использовании силы трения между ведущими и ведомыми дисками. Оно многодисковое, работающее в масляной ванне. При таком его типе можно применять муфту небольшого диаметра, вследствие большой площади трения многих дисков. Сцепление требует технического обслуживания и правильной регулировки. Сейчас мы рассмотрим порядок разборки и регулировки сцепления, для примера возьмем мотоцикл Иж Планета 5, на большинстве других моделях Иж это выполняется сходным образом.

    1. Снимите защитные кожухи карбюратора, рычаг переключения передач и рычаг кикстартера.
    2. Положите мотоцикл на правую сторону или слейте масло с картера двигателя.
    3. Если мотоцикл оборудован системой раздельной смазки, разъедините маслопровод от впускного коллектора и провод от контакта датчика на левой крышке мотора.
    4. Снимите левую крышку картера.
    5. Отверните гайки корзины сцепления и выньте все диски.
    1. Протяните гайку крепления корзины на первичном валу. Для этого включите четвертую передачу. Имейте ввиду, что резьба на ней левосторонняя.
    2. Соберите все диски в обратном порядке в корзину. Обратите особое внимание на равномерность затяжки гаек.
    3. Установите крышку картера, предварительно сориентировав хвостовик привода маслонасоса с пазом в муфте его привода на ведущей шестерне первичной передачи.

    Неисправности и регулировка сцепления мотоциклов Иж

    Возможны два вида неисправности сцепления: неполное выключение дисков и буксование. В случае буксования мотоцикл не развивает скорость при увеличении оборотов коленчатого вала. В числе причин этой неисправности могут быть: износ дисков, недостаточное давление пружин вследствие потерей ими упругости или слабо завинченных регулировочных гаек, неправильная регулировка механизма сцепления. При неполном выключении сцепление «ведет», колесо мотоцикла продолжает вращаться при полностью нажатом рычаге управления. Тут также возможно причина в неправильной регулировке или же эта неисправность может иметь место при применении густого масла, особенно в холодную погоду. В первую очередь, обнаружив одну из неисправностей сцепления, попробуйте устранить ее путем правильной регулировки. Во первых необходимо отрегулировать зазор в механизме выключения, это делается с помощью регулировочного винта, расположенного на правой крышке двигателя. Для этого вам понадобятся отвертка и ключ на 13 мм. Ключом ослабьте затяжку контргайки и отверткой заверните винт до упора, а затем поверните его в обратную сторону на полоборота – один оборот. Затяните ключом контргайку. Во вторых, после этого отрегулируйте свободный ход рычага с помощью регулировочного винта троса на левой рукоятке руля. Он должен быть в пределах 5-10 миллиметров. Правильность регулировки сцепления можно проверить таким способом: поставьте мотоцикл на подставку, включите первую передачу и попробуйте вручную с силой провернуть заднее колесо. Если регулировка правильная, вам этого сделать не удастся. Теперь необходимо выполнить еще одну проверку: на полное выключение сцепления. Для этого в том же положении (мотоцикл на подставке, заднее колесо не касается земли) заведите двигатель, включите первую передачу. Затем полностью выжмите рычаг управления сцеплением и нажмите на задний тормоз, колесо должно остановиться. Отпустите тормоз, сцепление выжато, при правильной регулировке колесо должно оставаться неподвижным. Если оно начинает вращаться при нажатом рычаге, необходимо ослабить регулировочный болт на правой стороне двигателя.

    Для проверки легкости хода троса сцепления в оболочке, нажмите на рычаг и резко отпустите. Рычаг должен пружинисто вернуться в исходное положение. Возможно стоит смазать трос несколькими каплями жидкого масла, например автола.

    Советы по увеличению срока службы сцепления мотоцикла Иж

    Сцепление не предназначено для длительной эксплуатации в выключенном положении, так как в этом случае происходит повышенный износ механизмов. Рычаг управления нельзя отпускать резко или очень медленно. При резком включении силовая передача получает максимальную нагрузку, при медленном выключении детали изнашиваются даже сильнее, чем при полностью выключенном, вследствие пробуксовки дисков. Если у вас есть привычка держать пальцы на рычаге, следите за тем, что бы не было даже малейшего нажатия на него. Даже при слабом нажатии, не вызывающем пробуксовки дисков, механизмы сцепления испытывают значительную нагрузку. Не используйте сцепление для отсоединения двигателя от передачи при остановках, длительном движении накатом. В во всех этих случаях применяйте коробку передач, ставя ее на «нейтраль». Также никогда не пытайтесь облегчить работу двигателя на подъемах и в других трудных ситуациях, вызывая пробуксовку дисков, и как следствие увеличение оборотов мотора. В таких случаях лучше заранее перейти на пониженную передачу.

    Сцепление иж планета 4. Фотоотчет: Ремонт и сборка сцепления мотоцикла «Иж-планета

    «Болячки»

    Всем хороша была в свое время «Планета» за исключением непродуманного механизма запуска. Тем у кого есть «Планета» думаю не нужно объяснять, что такое «отдача в обратную». Лично у меня, один раз так отдало, что порвало пополам вал кикистартера, согнуло вал переключения передач и разорвало храповик на корзине сцепления. Тем у кого улетают тапки в небо, по сравнению с моим вариантом можно сказать повезло…

    Проверка барабана корзины сцепления

    Первым делом проверяем храповый механизм ножного запуска. Именно на него приходится основная нагрузка. Переворачиваем корзину сцепления храповиком к себе, снимаем стопорное кольцо и разбираем храповик.

    Осматриваем зубья храповика: они должны быть острыми без сколов и других повреждений. Если зубья будут смятыми или поломанными — заводная лапка 100% будет проскальзывать. Многие мучаются с этой проблемой греша на густое масло или на слабую пружину — на самом деле причина проскальзывания лапки кроется в храповике.

    Если зубья на корзине не изношены — храповик целесообразно переклепать: купить новый в магазине или снять с другой корзины и приклепать. Я переклепывал несколько корзин и ходили они без всяких проблем до «победного»…

    Пример зубьев храповика в идеале.

    Часто и густо, клепки на храповике ослабляются и если вовремя этого не заметить — их срезает. Чтобы этой неприятности с вами не произошло — пошевелите пальцами храповик. Если он будет шататься — высверливайте старые клепки и клепайте по-новой. Протяжка старых клепок как правило ничего не дает.

    Если делаете сцепление «для себя» и надолго — обязательно проверьте в каком состоянии находятся зубья под моторную цепь.

    Если зубья уже стали заворачиваться в обратную, то такую корзину следует сразу выкинуть на помойку. Толку с нее уже не будет: повысится шум работы, будет 100% жрать моторную цепь и не ровен час, когда в один «прекрасный» день зубья оближет и будите вы потом долго и нудно толкать свой драндулет…

    Пример изношенных зубьев.

    Нередки случаи, когда корпус корзины лопается. К сожалению корпус изготовлен их чугуна и заварить его будет проблематично. Если найдете трещины на корпусе — попробуйте найти сварщика, который занимается сваркой цветных металлов так называемого «аргонщика» они обычно берутся за сварку чугуна.

    Пример трещин корпуса корзины. По большому счету, эту корзину можно еще спасти: снять фаски на трещинах, заварить и проточить швы на токарном станке. Но зубья под моторную цепь у нее были изношены и я ее выкинул.

    Лайфхак: как отрегулировать сцепление на мотоцикле Иж-Юпитер 5 самостоятельно?

    Процедура юстировки зависит от конструктивных особенностей Ижевских мотоциклов. Пятое поколение оснащается механизмом выключения, который скомпонован с устройством переключения передач. Регулировку управления муфтой следует начинать с центрирования кулачка автомата относительно ролика с рычагом, которые закреплены на корпусе правой крышки картера.

    В первую очередь убираются перекосы нажимного диска (№1 на фото), для чего рычаг на руле закрепляется проволокой или веревкой в выжатом положении. Далее включить 1-ю скорость и вращать заднее колесо, наблюдая при этом за осевым биением между нажимными дисками и торцом барабана. Гайки (№2 на фото), которые находятся ближе к месту максимального отклонения нужно подтянуть, усилие подтяжки определить экспериментально. Операцию повторять до тех пор, пока биение не станет минимальным.

    Следующую операцию выполняют в случае, когда узел переключения скоростей разбирался для ремонта, или после смены правой крышки картера. Мотовладельцы, интересующиеся, как правильно отрегулировать сцепление на Иж-Юпитер 5, обязательно должны ознакомиться с технологией работ:

    • От рычага управления муфтой на руле отсоединить наконечник троса.
    • Между торцом ослабленного крепления кулачка автомата и его шплинтом установить такое количество шайб, чтобы зазор между ними и шплинтом был не более 0,4 мм.
    • Болт кулачка затянуть с усилием, которое не допускает поворота кулачка.
    • Поставить правую крышку картера на штатное место и закрепить винтами.
    • Снять люк на левой крышке картера, ослабить контргайку и завернуть регулировочный винт до касания с упорным стержнем, после чего завернуть еще на 2-3 оборота.
    • Перемещать педаль перебора передач вверх-вниз на 20-25 мм, затем аккуратно снять правую крышку картера.
    • Не меняя положение кулачка на валу, завернуть болт его крепления с усилием 2-2,5 кгм.
    • Установить на место правую крышку картера и вывернуть винт регулировки.
    • Закрутить регулировочный болт до момента его касания в упорный стержень, после чего отвернуть его на пол-оборота и зафиксировать контргайкой.

    Проконтролировать правильность настройки можно путем нажатия педали ножного переключателя передач. При этом перемещение переднего конца педали на 5-6 мм от нейтральной точки не должно вести к перемещению нажимного диска, при продолжении нажатия диск должен передвигаться без перекосов. Окончательная регулировка производится специальным винтом на кронштейне руля, свободный ход конца рычага должен быть в пределах 3-5 мм.

    Опытные мотоциклисты, знающие как правильно отрегулировать сцепление на мотоцикле Иж-Юпитер 5, отмечают следующие моменты:

    • Правильно отрегулированная муфта начинает процесс переключения в момент, когда рычаг отпущен на половину или на треть от его полного хода.
    • Если верхнее правило не соблюдается, то следует ожидать пробуксовки при серьезных нагрузках.
    • Если свободный ход рычага отсутствует, то усилие пружин механизма сцепления тратится на растяжение троса, а не на сжатие дисков. В сложных условиях, когда необходим максимум тяги, муфта может не сработать.

    Проверка внутреннего барабана корзины сцепления

    Внутренний барабан вечен по определению. Единственная проблема, которая с ним возникает: разбивает и иногда срезает шлицы и ослабляется посадка болтов под нажимные пружины.

    Оденьте барабан на вал и раскачайте его:

    1. Если барабан будет сильно болтаться на валу — осмотрите шлицы и если они разбитые — меняйте барабан на новый.

    Раскачайте поочередно болты под нажимную пружину:

    1. Если болты будут шататься — выбейте их из барабана, накерните посадочные места и забейте обратно в барабан.

    Поверка дисков сцепления

    Основные неполадки сцепления происходят по вине дисков. Если диски будут кривые или изношенные, то никакая даже суперская регулировка от кутюр плохую работу сцепления не исправит.

    Износ определяется визуально и только на пластиковых дисках: осматриваем диск и если найдем на нем трещину или обломанный зацеп, которым он входит в наружный барабан или увидим, что круглые выступы на рабочей поверхности уже давным давно стерлись — выкидываем такой диск на помойку.

    Кривизна дисков определяется так: ложем поочередно все диски на стекло и пробуем раскачать их

    1. Если диск качается — значит он 100% кривой и место ему на помойке.
    2. Если диск лежит ровно — оставляем его.

    Регулировка соосности зубьев моторной передачи

    Надеваем на первичный вал КПП регулировочную шайбу, затем туда же одеваем распорную втулку наружного барабана сцепления. Одеваем на цапфу коленчатого вала пружинную шайбу. Устанавливаем на двигатель наружный барабан и ведущую звездочку моторной передачи, болт на звездочке затягиваем. Прикладываем к звездочкам линейку и смотрим соосность зубьев под моторную передачу.

    1. Если зубья не сойдутся — регулируем ихнее схождение подкладыванием или убиранием регулировочных шайб под корзиной сцепления

    В моем случае зубья корзины и ведущей звездочки соосны.

    После регулировки соосности зубьев — снимаем с двигателя барабан и звездочку а регулировочные шайбы и распорную втулку оставляем.

    Одеваем на вал переключения передач упорную шайбу возвратной пружины кикстартера.

    Одеваем вал кикстартера на вал механизма переключения передач и заводим в специальный паз крючок возвратной пружины.

    Чтобы не получить травму руки — натягиваем пружину кикстартера только заводной лапкой!

    Надеваем заводную лапку на вал, затягиваем болт и в зависимости от личных предпочтений натягиваем пружину. Лично я натягивал пружину на два оборота. Получалось немного туго, но зато лапка не болталась как сопля и всегда возвращалась на свое место.

    Устанавливаем на валы корзину с звездочкой и моторной цепью. Подкладываем под цепь оловянный пруток или палочку и с максимально возможным усилием затягиваем болт на звездочке.

    Устанавливаем на вал внутренний барабан сцепления, одеваем на него специальную контрящею шайбу, наворачиваем гайку, фиксируем барабан съемником и с максимально возможным усилием затягиваем гайку (резьба левая, тянем против часовой стрелки).

    Отыскиваем в комплекте металлических дисков сцепления самый толстый — это упорный диск, на нем еще есть проточка с внутренней стороны — не ошибетесь. Ставим упорный диск проточкой к двигателю на внутренний барабан корзины сцепления, затем ставим пластиковый диск и чередуя диски друг с другом набираем корзину.

    На «Юпитеровских» корзинах пластиковых дисков может быть 7 штук. На «Планетовских» только 6.

    Перед установкой гаек — их нужно накернить: лежим гайку набок и набиваем зубилом на фланце риску. Где набивать риску — увидите: там есть заводские. Сильно закручивать гайки не нужно — накрутите их так, чтобы ихние торцы были выше болтов на 5-6 мм, этого будет вполне достаточно.

    После окончательной сборки сцепления — проводим его тщательную регулировку.

    Перед заменой дисков сцепления, моторной цепи или ведущей звездочки необходимо снять левый глушитель с левой подножкой водителя (при двухтрубной выпускной системе), слить масло из картера силового агрегата или (при ремонте в пути) положить мотоцикл на правый бок. Если топливный бак полный, топливо надо слить из него или снять бак.

    Работа показана на снятом силовом агрегате.

    Снятие дисков сцепления

    1. Ключом на 12 мм

    ослабляем стяжной болт рычага переключения передач.

    2. Снимаем рычаг.

    3. Снимаем шайбу.

    4. Снимаем уплотнительное кольцо.

    4. Ключом на 14 мм

    ослабляем стяжной болт рычага кик-стартера.

    5. Снимаем рычаг.

    6. Шлицевой отверткой отворачиваем восемь винтов крепления левой крышки картера. При необходимости можно применить ударную отвертку.

    Обратите внимание на то, что винты имеют различную длину, а под некоторыми установлены уплотнительные алюминиевые шайбы.

    7. Снимаем крышку вместе с паронитовой прокладкой. Будьте аккуратны, чтобы не порвать прокладку.

    8. Большой шлицевой отверткой отворачиваем пять гаек нажимных пружин сцепления.

    9. Извлекаем пять пружин вместе с колпачками из внутреннего барабана сцепления.

    10. Снимаем нажимной диск.

    11. Вынимаем ведомые и ведущие диски.

    12. Раскладываем диски в порядке очередности снятия, чтобы (в случае сборки без замены) установить их на прежние места.

    13. Осматриваем диски сцепления. Ведомые (стальные) диски не должны быть деформированы в результате перегрева, а ведущие (пластмассовые) должны быть без трещин, прижогов и видимого износа контактных поверхностей. Наружные выступы дисков не должны иметь повреждений. В случае обнаружения дефектных дисков заменяем весь комплект.

    Установка дисков сцепления

    Установку дисков сцепления производим в обратной последовательности.

    Равномерное поджатие пружин обеспечивается одинаковым выступанием торцов гаек над торцами шпилек. Оно должно быть равным 4,0-4,5 мм (для новых дисков) и измеряется глубиномером штангенциркуля.

    Нажимной диск должен перемещаться без перекосов и заеданий. В противном случае необходимо устранить перекосы дополнительной регулировкой гайками.

    Обезжирить следует и отверстия в крышке под винты, а на тыльную сторону головок винтов также нанести герметик.

    После установки всех снятых деталей следует отрегулировать привод сцепления (см. ниже), а, кроме того, повторить эту регулировку после нескольких сотен километров пробега мотоцикла, когда диски сцепления приработаются друг к другу.

    Назначение сцепления ИЖ Планета

    Сцепление — название данного узла говорит о работе, которую оно выполняет. В нашем случае сцепляет коленчатый вал с коробкой передачи двигателя ИЖ планета. Сцепление должно происходить плавно без рывков, что нужно для начала движения мотоцикла и плавного переключения скоростей. В случае больших нагрузок предохраняет детали двигателя от поломок.

    Муфта находится в левой половине картера, под левой крышкой двигателя. Чтобы добраться до него, нужно слить масло и удалить крышку предварительно снять рычаги и открутить крепежные болты. Муфта находится постоянно в рабочем состоянии, диски крепко сжаты пружинами. Моторная передача состоит из двух звездочек. Малая ведущая находится на коленчатом вале. Большая звезда, ведомая на барабане. Соединение выполнено моторной цепью. Передаточное число моторной передачи равно 2,17 для всех одноцилиндровых моделей ИЖ. Выключение происходит при помощи специального приспособления. Механизм выключения установлен в правой крышке двигателя. С помощью этого механизма производится регулировка.

    правильная настройка сцепления иж планета 5

    В данной статье подробно рассмотрим вопросы, которые касаются правильной регулировки сцепления мотоцикла ИЖ Юпитер 5. Название этого узла мотоцикла само говорит об основных функциях, которое он выполняет, а точнее происходит сцепление коленчатого вала непосредственно с коробкой передач мотора. В оптимальном варианте сцепление должно осуществляться максимально плавно без скачков. Это необходимо для движения мототранспортного средства и последующих переключений при езде. Муфта располагается в левой части картера под установленной крышкой мотора. Для того, чтобы максимально быстро добраться до сцепления потребуется предварительно слить масло и раскрутить крышку. При этом, потребуется открутить все необходимые болты крепления и затем аккуратно снять все рычаги.

    Функциональное назначение муфты переключения передач

    Прежде, как отрегулировать сцепление на мотоцикле Иж-Юпитер 5, неплохо понять его назначение и принцип действия. Суть работы муфты трансмиссии:

    1. Обеспечение передачи вращающего момента с большой зубчатки моторной передачи на первичный вал КП.
    2. Кратковременное разъединение и плавное соединение элементов трансмиссии между собой.

    Мотоциклы Иж комплектовались механической муфтой, работа которой основана на силе трения между ведомыми и ведущими дисками. Она представляет собой многодисковую конструкцию, работающую в масляной ванне – классическая компоновка, которую Ижевский машзавод использовал до 2008 года. Работающие в паре, главная цепная передача и четырехскоростная коробка надежны и проверены многими поколениями мотоциклистов.

    Когда нужен ремонт и регулировка муфты переключения передач на мотоцикле Иж?

    Независимо от количества опыта мотоциклиста ощущения по поводу неисправностей КП практически одинаковы:

    • В первое время кажется, что муфта слегка пробуксовывает. Через два-три дня появляется уверенность – да, буксует, потому что стоит только добавить оборотов, как сразу же заметно отставание темпов разгона от уровня оборотов мотора. Особенно явно поломка проявляется в момент движения на подъем.
    • Муфта «ведет» или происходит неполное выключение муфты при выжатом рычаге управления. Диски узла в такой ситуации остаются прижатыми друг к другу и не перестают передавать крутящий момент к коробке передач. Окончательно убедиться в такой поломке можно после поднятия заднего колеса – оно продолжает вращаться в этой ситуации.

    Если вы желаете узнать, как отрегулировать сцепление на мотоцикле Иж-Юпитер 5, то нелишними будут сведения о причинах, вызывающих перечисленные факторы:

    • Применение более густого масла в зимнее время.
    • Ослабление нажимных пружин.
    • Износ дисков сцепления.
    • Износ элементов механизма управления муфтой.

    В большинстве случаев при обнаружении признаков пробуксовывания или неполного выключения муфты нужна простая корректировка механизма. Для этого достаточно иметь ключ «на 13» и шлицевую отвертку.

    Неисправность сцепления IZH Planet

    Возможные неисправности, которые могут возникнуть во время работы мотоцикла IZH. Начнем с проскальзывания сцепления. Эта ошибка указывает на то, что диски слегка прижаты друг к другу.

    Причины могут быть несколько:

    • Неправильная настройка
    • Пружины потеряли прежнюю эластичность
    • Диски изношены стали тоньше
    • Износ частей привода

    Провода сцепления. это когда рычаг выжимается до конца, и муфта не полностью отключена. Диски не равномерно ослаблены и в местах, плотно контактирующих друг с другом.

    Основная причина в пружинах, которые сжимают диски.

    Смонтировал сцепление, диски поставил пробковые.

    Решился на экспкримент, не понравится так верну стандартные. Для настройки исльзовал электронный штангнциркуль, по 4мм от головки гайки до болта.

    Металлических дисков теперь поубавилось. Все еще думал по поводу успокоителя цепи, но пока не стал заморачиваться и собрал без него. Думаю, что на следующий год. Ну а вижим сцепления стал в разы легче. Раньше усилий надо было приложить поблее, сейчас же почти как у иномарок.

    • Мне нравится Мне нравится 2

    Другие записи в этом бортжурнале

    Снова редкость. Замок зажигания, поддон в бардачек.

    Время идет, а я все так же потихоньку продолжаю комплектовать мотоцикл оригинальными запчастями. На этот раз на просторах авито были найдены. Читать далее

    Крепление воздушного фильтра.

    Я как всегда, охотник за редкими деталюхами) Заходя на рынок, случайно обратил внимание на мотор от иж юпитер 2, на нем то я и увидел э. Читать далее

    Собрал мотор.

    После дозапила прошневой и мелких доработок началась сборка мотора. Прокладки были вырублены самостоятельно. Под цилиндра запханы лат. Читать далее

    Комментарии

    Только авторизованные пользователи могут оставлять комментарии

    shisha
    Россия, челябинская область, челябинск

    буксовать не будет?

    • Ответить
    • 16 ноября 2021 года в 05:36

    Лайфхак: как отрегулировать сцепление на мотоцикле Иж-Юпитер 5 самостоятельно?

    Процедура юстировки зависит от конструктивных особенностей Ижевских мотоциклов. Пятое поколение оснащается механизмом выключения, который скомпонован с устройством переключения передач. Регулировку управления муфтой следует начинать с центрирования кулачка автомата относительно ролика с рычагом, которые закреплены на корпусе правой крышки картера.

    В первую очередь убираются перекосы нажимного диска (№1 на фото), для чего рычаг на руле закрепляется проволокой или веревкой в выжатом положении. Далее включить 1-ю скорость и вращать заднее колесо, наблюдая при этом за осевым биением между нажимными дисками и торцом барабана. Гайки (№2 на фото), которые находятся ближе к месту максимального отклонения нужно подтянуть, усилие подтяжки определить экспериментально. Операцию повторять до тех пор, пока биение не станет минимальным.

    • Регулировка сцепления на ВАЗ-2107 — подробная инструкция для новичка

    Следующую операцию выполняют в случае, когда узел переключения скоростей разбирался для ремонта, или после смены правой крышки картера. Мотовладельцы, интересующиеся, как правильно отрегулировать сцепление на Иж-Юпитер 5, обязательно должны ознакомиться с технологией работ:

    • От рычага управления муфтой на руле отсоединить наконечник троса.
    • Между торцом ослабленного крепления кулачка автомата и его шплинтом установить такое количество шайб, чтобы зазор между ними и шплинтом был не более 0,4 мм.
    • Болт кулачка затянуть с усилием, которое не допускает поворота кулачка.
    • Поставить правую крышку картера на штатное место и закрепить винтами.
    • Снять люк на левой крышке картера, ослабить контргайку и завернуть регулировочный винт до касания с упорным стержнем, после чего завернуть еще на 2-3 оборота.
    • Перемещать педаль перебора передач вверх-вниз на 20-25 мм, затем аккуратно снять правую крышку картера.
    • Не меняя положение кулачка на валу, завернуть болт его крепления с усилием 2-2,5 кгм.
    • Установить на место правую крышку картера и вывернуть винт регулировки.
    • Закрутить регулировочный болт до момента его касания в упорный стержень, после чего отвернуть его на пол-оборота и зафиксировать контргайкой.

    Проконтролировать правильность настройки можно путем нажатия педали ножного переключателя передач. При этом перемещение переднего конца педали на 5-6 мм от нейтральной точки не должно вести к перемещению нажимного диска, при продолжении нажатия диск должен передвигаться без перекосов. Окончательная регулировка производится специальным винтом на кронштейне руля, свободный ход конца рычага должен быть в пределах 3-5 мм.

    Опытные мотоциклисты, знающие как правильно отрегулировать сцепление на мотоцикле Иж-Юпитер 5, отмечают следующие моменты:

    • Правильно отрегулированная муфта начинает процесс переключения в момент, когда рычаг отпущен на половину или на треть от его полного хода.
    • Если верхнее правило не соблюдается, то следует ожидать пробуксовки при серьезных нагрузках.
    • Если свободный ход рычага отсутствует, то усилие пружин механизма сцепления тратится на растяжение троса, а не на сжатие дисков. В сложных условиях, когда необходим максимум тяги, муфта может не сработать.

    Регулировка сцепления мотоцикла ИЖ Планета и Юпитер

    Регулировка сцепления на мотоциклах «юпитерского» ряда осложняется тем, что здесь выключение сцепления должно быть определенным образом синхронизировано с переключением передач. Добиться этого совсем нетрудно, если соблюдать установленный порядок действий и выполнять эти действия не бездумно. Прежде всего нужно снять левую крышку двигателя (предварительно слив, конечно, масло!) и, нажимая на рычаг на руле, проследить, как перемещаются диски в пазах ведущего барабана. Само по себе это перемещение незначительно, около 2 мм, поэтому любой, даже самый маленький перекос дисков уже приведет к неполному выключению механизма. Подтягивая или отпуская соответствующие гайки пружин сцепления, добейтесь равномерного хода всего пакета дисков.
    После этого заверните до упора винт регулировки сцепления на руле, чтобы он не мешал свободному ходу рычага. И начинайте осторожно вворачивать винт регулировки сцепления (рис. 26) в нажимной диск до появления ощутимого упора. Как раз тут нужно проявить особую чуткость пальцев: не просто вертеть винт, но вворачивать до того момента, когда он соприкоснется с толкателем, проходящим сквозь первичный вал. (Попробуйте несколько раз ввернуть-вывернуть винт — и вы научитесь определять этот момент!) После соприкосновения отверните винт на 1/4. 1/3 оборота и застопорьте контргайкой.

    Рис. 26. Регулировка сцепления мотоцикла «Иж-Ю»

    Остается вывернуть винт на руле настолько, чтобы свободный ход рычага, замеренный на его конце, составлял 5. 8 мм, и регулировка закончена.

    0 0 голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
