Замена моторчика отопителя

Ну что, вот и мой черед настал. Зашелестел вентилятор на пробеге 1500-2000 км.
Решил лезть (без обращения к дилеру — только время терять и нервы, пройдено…) снимать вентилятор печки.
Решил написать свою статью про это, ибо почему-то в других статьях, что смотрел — чуть ли не торпеду снимают (а некоторые и ее снимают зачем-то) чтобы снять вентилятор. И по времени пишут по 3-4 часа уходит. У меня ушло на второй попытке примерно 45 минут на снять/поставить. В первый раз я снимал/ставил 1,5 — я просто смазал мотор силиконовой смазкой, но не помогло, опять зашелестел, после решил просто менять мотор на калужский.

Далее вытаскиваем фильтр и вынимаем стопорное кольцо с крыльчатки вентилятора.

Далее лезем в машину и снимаем бардачок.

Скидываем клеммы и шланг с двигателя.

Мотор висит всего на 3 шурупах. Понадобится длинная и короткая крестовые отвертки. Откручивается все легко — пол минуты на шуруп.

Берем 2 отвертки вставляем их под 90 градусов (если получится можно и больше) друг к другу четко в центр где вал. И рычагом скидываем крыльчатку — если сделали все правильно-слетит за один прием (5 сек), если возитесь 5 минут-не так вставили отвертки. (даже фото спец сделал после всего)

правильно — быстро снимете«>

А вот так не правильно — будете ковырять 10 минут.«>

Не потеряйте шпонку которая вставляется в вал.

Я обточил облои напильником и прошелся нулевкой. Потестил вентилятор — он не скрипел. Брызнул пару раз на подшипник силиконовой смазкой, и принялся к обратной сборке.

Собирать интереснее =)
Во-первых надо угадать ту самую шпонку в паз на крыльчатке- вы поймете о чем я.
Нарисуйте на крыльчатке линию как идет паз — помощнику она пригодится. Короче постарайтесь попасть. Мы угадали с 1 раза установил паз и шпонку на валу «поперек машины». Помощник держал крыльчатку с улицы, а я двигатель медленно поднимал вверх угадывая шпонку в паз.

Прикручиваем двигатель как только вал вошел в крыльчатку, далее «вкалачиваем» аккуратно крыльчатку на вал — как только вал вылезет на нужную длину наружу — одевает стопроное кольцо.
Одеваем клеммы, шланг. Включаем печку. Если все гуд — собираем дальше. Советую собирать начинать с фильтра, с улицы вобщем, чтоб мусор не попал.
Ну и все.

Кому интересно — машине 3600 км — из косяков — вот только иногда скрип доносился из ветилятора печки.
Больше пока ничего.
Всем удачи!

P.S. не вздумайте лить туда смазку как один умелец описывает в статье…

19 марта.
Вот купил новый мотор МПЕК, у него зад. крышка открывается. Можно смазки напихать. Отпишусь как работает…

Ххахах разобрал вентилятор… Он б/у или такое «грязное» производство? Где ходят щетки явно выработка. Прикол.

Поменяли. взял калужский…

Вот все поставил — на все ушло 45 минут. Быстро когда знаешь как.
Надеюсь прослужит долго. Точнее я уверен, что прослужит долго. Во втулку добавил смазки литола. Когда будете разбирать мотор — там надо будет щетки вставлять на место — геморой, если не пользоваться нитками 😉 Думаю догадаетесь зачем.

мотор печки шнивы

Тема статьи – мотор печки нива шевроле. Конечно, технически грамотно сказать – мотор отопителя, но что поделать, если наш народ спрашивает у яндекса эту запчасть именно так. Сподвигнул к написанию данной статьи, следующий факт. Один из сервисов по России, с которым я работаю, попросил найти то, что ставится на конвейере в хорошие комплектации машин. Я никогда особо не вникал в этот вопрос, поэтому попросил дать пояснения. Суть вопроса привожу ниже.

Проблема

Вопрос как всегда оказался предельно прост – качество оригинальной поставки. Оказалось, что на конвейер мотор печки нива шевроле поставляется в сборе с Калужского завода. Официальное название ПАО «Калужский завод автомобильного электрооборудования» – КЗАЭ. Данный завод, как известно, почти целиком настроен на работу с заводом Фольксваген, который расположен там же, и продукцию на автоВАЗ поставляет только для конвейера. И даже этих поставок не хватает и приходится ставить моторы печки других производителей. Есть очень большая разница, как в ресурсе запчастей, так и в удобстве монтажа. Конечно главный поставщик российского рынка запчастей, это поднебесный Китай или Лузар (что не сильно принципиально). Моторчики изначально очень сильно гудят, но самое главное крыльчатка напрессована на вал мотора. В то время, как на Калужском изделии она стоит на стопорной шайбе, что существенно облегчает монтаж и демонтаж запчасти. Есть еще одно Тольяттинское изделие, если не ошибаюсь, производитель «Валее-95», схожей конструкции. Но при минимальной разнице в цене лучше поставить конвейерный оригинал, тем более что как я говорил ранее, завод обслуживает Фольксваген.

Мотор печки нива шевроле, Калуга

Я не поленился, и по случаю пробежался по нескольким рынкам и магазинам, поглазеть, что предлагается народу. Калужского оригинала не было нигде, кроме одного специализированного магазина, где он стоил невменяемые деньги. У оптовиков ситуация аналогична, поэтому только прямая поставка с завода. Не буду долго останавливаться на различиях оригинального моторчика и неоригинального, сразу перейду к тому, как увидеть что это именно Калужская запчасть.

мотор печки в сборе, стопорная шайба

Я сделал две фотографии оригинальной запчасти. Основные признаки оригинала.

Первое и самое главное отличие. В конвейерной комплектации, мотор поставляется в сборе с крыльчаткой.
Как уже было сказано выше, крыльчатка не напрессована на вал, а закреплена с помощью стопорной шайбочки.
На моторе печки стоит фирменное тисненое на металле клеймо завода.

Замена и установка

Буквально парочку слов. Если у вас стоит моторчик с напрессованной крыльчаткой, основная задача это ее сдернуть. Ну и если вы купили «правильную» запчасть, можете старую сильно не жалеть. Пара мощных отверток решают данный вопрос. Установка новой запчасти занимает вообще не более получаса. Причем если при запресованной крыльчатки, как правило, играют в четыре руки, то с оригинальной запчастью это делается в две руки. Ну и еще один момент: мотор печки нива шевроле конструктивно не изменялся с начала выпуска машины по рестайлинговые версии.

Замена моторчика печки Нивы Шевроле

Подвод теплого или холодного воздуха в салон автомобиля Нива Шевроле заводом изготовителем осуществлен с помощью электромоторчика и крыльчатки, надетой на его вал. Как и все другие механизмы этот электромотор иногда перестает выполнять свои функции. Основными причинами выхода из строя моторчика отопителя автомобиля, является длительное его использование при несвоевременной очистке фильтров. О том, как восстановить работоспособность печки и поведает данная статья.

Как определить неисправность моторчика отопителя

В Шевроле Ниве включение печки происходит в салоне автомобиля. Осуществляется с помощью регулятора, который расположен на приборной панели (торпеде). Регулятор имеет четыре положения, три из них отвечают за работу печки и вентилятора в разных режимах мощности, а четвертый является выключением. При переключении регулятора в положение 1, при неисправности моторчика, будет неслышен звук работы вентилятора. Это свидетельствует о том, что моторчик не работает. Необходимо прощелкать регулятором все три положения, и если моторчик не включится ни на одном из них, тогда это означает, что он вышел из строя.

К основным причинам неработоспособности отопителя в автомобиле Шевроле Нива относятся следующие неполадки:

Нет питания от аккумуляторной батареи. Неисправна батарея или отсутствует масса на автомобиле.
Повреждены провода питания моторчика отопителя.
Перегорел плавкий предохранитель, в случае прохождения тока большой величины.
Неисправно предварительное сопротивление. В этом случае, моторчик будет работать не на всех режимах.
Не включено зажигание автомобиля. Печка в Шевроле Нива работает только при включенном зажигании.
Моторчик отопителя отслужил свое, и требуется замена на новый.

Порядок извлечения старого моторчика и замена его на другой

Определившись с причиной повреждения отопителя, необходимо провести снятие изношенного моторчика. Для начала необходимо отсоединить минусовую клемму от аккумулятора. При отсоединении массы от батареи, необходимо удостовериться в том, что зажигание автомобиля выключено. В противном случае вы рискуете вероятностью выхода из строя блока управления системой впрыска, что приведет к серьезным ремонтным работам.

Вооружившись необходимым набором инструментов, можно приступать к снятию моторчика. Для удобства демонтажа моторчика, необходимо провести снятие приборной панели из салона автомобиля. После этого необходимо снять все впускные патрубки, подходящие к вентилятору, и проверить легкость хода самой крыльчатки вентилятора. Не желая снимать приборную панель, можно подлезть снизу и попробовать проделать эти операции. Обязательно требуется снятие бардачка, так как вытащить моторчик иначе не получится. После этого нужно отсоединить правый воздуховод и штекер на корпусе моторчика. Если моторчик не работает только в одном положении, а в остальных работает, тогда необходимо заменить только плату. Снятие моторчика проводится следующим образом: отжимаются вниз стопорные ушки с помощью отвертки, и проворачивается по часовой стрелке корпус отопителя, после чего моторчик выводится к середине панели приборов и извлекается.

Вынув моторчик, необходимо провести осмотр воздуховода. В него могли попасть посторонние предметы или частицы, которые необходимо удалить и прочистить воздуховод от пыли. Проверить работоспособность извлеченного моторчика, можно путем присоединения его напрямую к клеммам аккумулятора. Если причина неисправности отопителя в нем, то вы на верном пути к ремонту печки.

Снимаем моторчик печки на Нива Шевроле своими руками для замены: видео внутри

Для того чтобы обеспечить комфортную атмосферу в салоне любого автомобиля, в том числе и Нива Шевроле, предусмотрена система обогрева и охлаждения воздуха. Завод изготовитель позаботился об этом и оборудовал автомобиль мотором печки, а конкретно электрическим мотором, крыльчаткой и надетым на него валом.

Видео о замене моторчика печки на Нива Шевроле:

Но иногда случается так, что эта миниатюрная конструкция ломается, перестаёт выполнять своё прямое предназначение и ей требуется замена. В этой статье мы подробно разберём как заменить мотор печки на Нива Шевроле, а также как провести его обслуживание при необходимости.

Пошаговый порядок демонтажа моторчика печки

До мотора печки не так просто добраться!

Перед тем как приступить к демонтажу печки, подготавливаем весь необходимый инструмент и обращаем внимание на то, чтобы ключ не был вставлен в замок зажигания.

Первым делом отключаем минусовую клемму. Это необходимо для того, чтобы обесточить цепь и обезопасить себя от возникновения короткого замыкания.

Для того чтобы легче было демонтировать мотор печки, производитель рекомендует демонтировать всю приборную панель, вместе с панелью приборов, проводкой и прочих креплений с последующим их демонтажем и удалением из салона. Однако мы считаем такой способ слишком долгим и не рациональным, потому, что гораздо проще и легче произвести демонтаж мотора просто заглянув снизу.

Итак, для этого демонтируем бардачок, иначе никак мотор с посадочного места не достать.

При производстве демонтажа, соблюдаем аккуратность.

Снимаем воздуховод с правой стороны, и штекер питания на самом корпусе мотора.
Далее, воспользовавшись крестовой отвёрткой отвинчиваем три самореза соединяющие мотор с крыльчаткой.

Открученные винты откладываем в сторону чтобы не потерять.

Для проведения таких работ необходимы прочные отвёртки.

Все болты отмечены стрелками.

Для того, чтобы крыльчатка лучше сошла с посадочного места, шатаем её из стороны в сторону.

Осмотр мотора печки и замена

Осматриваем мотор и крыльчатку на предмет повреждений.

В зависимости от наличия тех или иных неисправностей, мотору печки может потребоваться:

Чистка и продувка крыльчатки от грязи пыли.
Смазка всех подвижных частей во избежание нагрева и излишнего трения.
Замена проводов питания, либо резинового патрубка.

Для того чтобы продиагностировать состояние мотора, достаточно лишь поднести его клеммы (красный и чёрный провод напрямую к аккумулятору – прим.). И если мотор будет рабочим, он включится на максимальную мощность.

Сборка мотора печки на Нива Шевроле

Если видно, что моторчик криво оделся, то снимите его с крыльчатки при помощи отвёртки.

После того как все ремонтные работы были проделаны, осмотрите сам воздуховод на наличие грязи и других посторонних предметов, обеспечьте их очистку.
Далее, когда вы установите исправленный или новый мотор, закрутите все болты по аналогии со снятием, обеспечьте максимально прочную фиксацию всех клемм, патрубков и соединительных болтов.
Также рекомендуется провести замену салонного фильтра, и если после подключения клеммы АКБ и включения зажигания мотор издал «жужжащие» звуки, монтаж вами был проведён правильно.

Как понять, что мотор печки на Нива Шевроле неисправен?

На автомобилях Нива Шевроле, печка включается из салона автомобиля, при помощи регулятора, расположенного на приборной панели.

Он имеет четыре положения фиксации, одно положение отвечает за выключение, а остальные за скорость обдува воздуха. Поэтому если при его включении обдува воздухом не происходит, либо слышны посторонние звуки, это будет обозначать, что устройству как минимум требуется обслуживание.

Нужный регулятор отмечен маркером.

Причины неисправности моторчика

К основным причинам, почему выходит из строя моторчик печки, можно отнести следующее:

Отсутствует питание на устройство . Этому может способствовать отсутствие контактов или неполадки с АКБ.
Есть повреждения на проводах мотора , ввиду их расположения в нише, они могут быть подвержены перетиранию.
Сгорел предохранитель . Это могло произойти в том случае, если в цепи прошёл ток наибольшей величины от стандартной. Он в стандарте 25А. Номер F18.

Предохранитель мотора печки обозначен стрелочкой.

В любом из перечисленных случаев для того чтобы понять, что случилось с мотором необходимо его демонтировать.

Как на Ниве Шевроле заменить вентилятор (моторчик) печки

Наслаждаясь комфортными поездками в собственном авто, некоторые владельцы чрезмерно притупляют свою бдительность, не замечая «весточек», посылаемых «железным другом». Именно при помощи их транспортное средство стремится уведомить хозяина о возникновении технической неисправности. Опытные автовладельцы настоятельно рекомендуют не просто запускать двигатель, а прислушиваться, как он работает, не просто включать печку и ожидать поступление тёплого воздуха, а вновь-таки прислушиваться, не возникает ли сторонних звуков. Если вы заметили настораживающие «сигналы», рекомендуем вам засучить рукава и устранить возникшие проблемы, не дожидаясь того момента, когда они во сто крат увеличатся.

Внешний вид вентилятора печки Шевроле Нива

Хотим заметить, что владельцам Нивы Шевроле приходится часто сталкиваться с ситуацией, когда проблемы возникают в электродвигателе отопителя. В этом случае уже ничего не поделаешь, необходимо просто посетить автомагазин, купить новый вентилятор печки и осуществить его замену. Если вы ранее не сталкивались с такой проблемой, конечно, вряд ли в вашей голове уже имеется план, как должна проводиться замена вентилятора отопителя. Скорее всего, вы даже вряд ли знаете, где находится вышедший со строя моторчик печки в вашей Шевроле Ниве. По этой причине мы готовы взять над вами небольшое шефство и вооружить вас необходимой порцией технических знаний.

Замена вентилятора

Итак, если возникла острая необходимость в замене моторчика печки, рекомендуем вам поспешить с проведением ремонта, не дожидаясь наступления заморозков. Ездить в транспортном средстве, в котором система отопления не функционирует, поверьте, достаточно некомфортно. Кроме этого, в лютые морозы ещё такие поездки крайне небезопасны, поскольку отсутствие тепла не позволяет оттаивать льду, сконцентрировавшемуся на окнах. Заледенелые стёкла ограничивают видимость проезжей части для водителя, соответственно, провоцируют аварийные ситуации.

Новый рабочий вентилятор печки

Итак, возьмите в руки новый вентилятор и проверьте качество вращения лопастей. Если же вы его ещё не приобрели, рекомендуем вам отдать предпочтение модели на подшипниках, конечно, если в автомагазине вам будет предложен расширенный ассортимент отопителей, подходящих для вашей Нивы Шевроле.

Алгоритм замены

Теперь, когда вы уже подготовились к проведению непосредственной замены, рекомендуем вам ознакомиться с алгоритмом действий. Кстати, на некоторых форумах вы можете обнаружить советы автовладельцев, в которых указывается на необходимость снятия полностью всей панели. На других же форумах вы легко обнаружите альтернативное мнение, которого придерживаемся и мы. Можно демонтировать старый вентилятор печки на Ниве, а затем точно так же успешно установить новый моторчик, не прибегая к полному демонтажу панели. Вполне можно обойтись снятием бардачка и воздуховода. Не пренебрегите ещё одним нашим советом. Приобретите заранее новый салонный фильтр. Вы не понесёте серьёзных финансовых расходов, но при этом облегчите работу отопителя, а также исключите в ближайшем будущем возникновение острой необходимости замены загрязнённого фильтра.

Процесс разборки бардачка с демонтажем вентилятора отопителя

Открутите все болты, удерживающие бардачок, снимите его, далее извлеките салонный фильтр. После этого вы обнаружите уже вентилятор, который вам нужно демонтировать, а затем поменять. На крыльчатке вы обнаружите фиксатор, советуем вам на него нажать, а затем открутить три винта, фиксирующие непосредственно электродвигатель. Рекомендуем вам запастись терпением и выдержкой, поскольку эти действия вам дадутся нелегко. Очень неудобно добираться до мест, где располагаются эти винты. Если у вас найдутся отвёртки с маленькой ручкой, то вам выгоднее будет воспользоваться непосредственно ими.

Как только вам удастся открутить винты, вентилятор сразу же начнёт сползать. Вам нужно удерживать его, но при этом расшатывать слегка в разные стороны, что позволит стянуть его с вала. Как только он окажется в ваших руках, считайте, что половину дел вы уже сделали.

Неисправный моторчик вентилятора отопителя

Теперь мы настраиваем вас на проведение подготовительной работы, предшествующей установке нового вентилятора. Рассмотрите моторчик внимательно. Во время такого визуального осмотра вы легко обнаружите на поверхности крыльчатки отверстия. Через них протяните проволоку с тонким сечением, затем закрепите её в шахте, где должен быть размещён моторчик. Следите за тем, чтобы крыльчатка «стала» правильно. В частности, паз, расположенный на её поверхности, должен войти в штифт на валу электродвигателя. Помимо этого, крыльчатка должна быть расположена перпендикулярно оси вашего автомобиля.

Пришла очередь устанавливать новый вентилятор. Рекомендуем смазать его, а только потом подвергнуть установке. Кстати, и эта процедура довольно сложная по причине того, что хоть все действия и понятны, но выполнять их неудобно. Крутите, вертите свой новый вентилятор, делайте, что хотите, как вам удобно, только электродвигатель должен стать в нужное место. Убедившись, что вы действительно правильно расположили вентилятор, можете приступить к его закреплению, надёжно прикрутите несколько винтов. Теперь не забудьте, что у вас подсоединена проволока. Безусловно, уже наступил тот момент, когда она уже вам не нужна. Через моторный отсек доберитесь до неё, откусите и извлеките её. Последним завершающим действием является подсоединение патрубков. Теперь, когда вы так старательно выполнили всё то, что мы вам рекомендовали, можете проверить результат своей работы. Запустите двигатель, прогрейте его, а затем пронаблюдайте, насколько качественно стала работать ваша печка, а также вентилятор.

Итак, работы, связанные с заменой вентилятора, не столько сложны, сколько крайне неудобны. Однако если вы любите свой автомобиль, настроены всё делать лично своими руками, тогда у вас замена будет проведена максимально успешно. Обязательно только чётко следуйте предложенному нами алгоритму.

Электровентилятор отопителя для автомобилей 2111-2123 (универсальный)

код Luzar LFh 01230

OEM номер: 2123-8118020 21230-8118020-50 2111-8118020 36.3780 361.3780 3163-00-8119020 1118-8118020-02 11180-8118020-00-0

Мощность, Вт: 240

Диаметр крыльчатки, мм: 157

Обороты, об/мин: 2800

Тип вентилятора: Центробежный

Высота крыльчатки, мм: 75

Где купить

Интернет магазин
Розничный магазин
Оптовая покупка

Применяемость для А/М

описание товарной группы
Характеристики
Видео
Вопросы
Отзывы

Вентилятор отопителя LUZAR

Вентиляторы отопителя обеспечивают максимально быструю циркуляцию воздуха. Вентиляторы состоят из электрического привода и пластиковой крыльчатки, устанавливаются в корпус отопителя в салоне автомобиля.

На что обращать внимание при выборе

В нашем большом ассортименте представлены всевозможные вентиляторы отопителя, которые подходят как для отечественных авто, иномарок и коммерческого транспорта.

Преимущества вентиляторов отопителя

Гарантия на все вентиляторы отопления 1 год. У вентиляторов отопителя усовершенствованная конструкция лопастей вентилятора. подробнее

Вентилятор отопителя LUZAR

На что обращать внимание при выборе

Преимущества вентиляторов отопителя

Гарантия на все вентиляторы отопления 1 год. У вентиляторов отопителя усовершенствованная конструкция лопастей вентилятора для высокой скорости работы и подачи большего объема воздуха. У вентиляторов отопителя откалиброваная крыльчатка, поэтому уровень шума до 50% ниже, чем у аналогов. Вал электродвигателя вентиляторов Компании LUZAR имеют два плавающих подшипника, что снижает трение и исключает биение вала.

Заявка на сотрудничество

Оставьте заявку на сотрудничество на нашем сайте в форме обратной связи по ссылке или напишите на почту mail@luzar.ru. Чтобы купить вентилятор отопителя в розницу или оптом, выберите авторизованную точку продаж вашего города и оформите заказ.

Задать вопрос

29 Декабря 2019

12 Октября 2017

15 Сентября 2016

Можно ли получить описание конструкции с перечнем составных частей LFh 01230??

22 Декабря 2015

16 Февраля 2015

Для а/м Лада Калина без кондиционера могут быть установлены 2 взаимозаменяемых электровентилятора — это LFh 02111 с несъемным проводом или LFh 01230 универсальный со съемным проводом.

Для а/м с кондиционером могут быть варианты:

1) автомобиль с климатической системой Panasonic — устанавливается LFh 01182 (начало выпуска планируется в июне).

2) автомобиль с кондиционером, который дополнительно установлен на штатную систему охлаждения — в таком случае также используются вентиляторы LFh 01211 или LFh 01230.

Определить какая у вас система кондиционирования довольно просто — для этого достаточно посмотреть на радиатор охлаждения со стороны двигателя — если он паяной конструкции (плоскоовальные трубки с лентой-гармошкой между ними) — то на автомобиль установлена климатическая система Panasonic. Если же радиатор сборной конструкции (круглые трубки на которые одеты алюминиевые пластину по всей ширине радиатора) — то кондиционер смонтирован на штатную систему охлаждения.

LFh 01211, LFh 01230 — расход 400 м3/час при токе потребления не более 19А.

LFh 0108, LFh 01081 — расход 300 м3/чс при токе потребления не более 14А.

1) для ВАЗ 1117-1119 «Калина» подходят 2 типа вентилятора отопителя: LFh 01230 (это универсальный вентилятор отопителя со съемным хвостом) и LFh 01211.
2) В каждом нашем электровентиляторе используются 2 шариковых подшипника
3) В г. Волжком нашу продукцию можно приобрести у дистрибьюторов ООО «ХимПромИнвест ХХII», конкретный адрес уточните по телефону:
+7 (8442) 55-13-10, 53-13-11, 53-13-12
сайт: www.hpi.volga34.ru

Характеристики

Кондиционер: —
Трансмиссия: MT
Мощность, Вт: 240
Диаметр крыльчатки, мм: 157
Обороты, об/мин: 2800
Сила тока, А: 20
Тип вентилятора: Центробежный
Высота крыльчатки, мм: 75

Видео

Замена вентилятора печки автомобиля «Нива Шевроле» своими руками

Вентилятор печки не влияет на ходовые качества автомобиля. Однако водители со стажем знают, насколько он важен, особенно в холодное время года. В салоне резко понижается температура, замерзают стёкла, и движение становится невозможным. Заменить вентилятор отопителя салона своими руками довольно просто.

Расположение вентилятора печки на автомобиле «Нива Шевроле»

На автомобиле «Нива Шевроле» вентилятор печки расположен в подкапотном пространстве под салонным фильтром, несколько ниже лобового стекла. Под крыльчаткой установлен моторчик, который подключается через блок предохранителей к бортовой сети машины.

Вентилятор печки занимает центральное место в системе отопления салона автомобиля «Нива Шевроле»

Демонтаж моторчика в случае необходимости можно осуществить двумя способами:

через отверстие для салонного фильтра, предварительно сняв сам фильтр;
через салон, частично демонтировав торпедо.

Чаще прибегают к первому варианту, так как он менее трудоёмкий.

На «Ниве Шевроле» вентилятор печки располагается в салоне автомобиля под салонным фильтром

Симптомы неисправности вентилятора печки

Основные признаки выхода из строя вентилятора печки следующие:

не работает электродвигатель;
снижается скорость вращения электродвигателя;
начинает скрипеть вентилятор.

В зависимости от появившихся симптомов определяется порядок действий по устранению проблемы.

Не работает электродвигатель

Если перестаёт работать электродвигатель, в салоне пропадает шум при включении отопителя.

Часто причиной этого является выход из строя предохранителя F18 номиналом 25А в соответствующем блоке, через который поступает напряжение на моторчик печки.

Другой причиной может быть повреждение обмотки двигателя вентилятора — при нарушении изоляции проводов возможно межвитковое замыкание. В этом случае электродвигатель подлежит замене.

Снижается скорость вращения электродвигателя

При снижении скорости вращения вала моторчика определить источник проблемы несколько сложнее. Уровень шума при уменьшении мощности электродвигателя становится заметно ниже. Это может быть обусловлено сильным износом якоря или щёток. Кроме этого, вентилятор начинает потреблять гораздо больший ток, и это может привести к выходу из строя предохранителя F18.

При сильном износе якоря электродвигатель будет врашаться гораздо медленнее

Начинает скрипеть вентилятор

Вентилятор начинает скрипеть при износе подшипников электродвигателя. Чем больше износ, тем сильнее скрип. Если не предпринимать никаких действий, то сгорит предохранитель печки, а сам моторчик заклинит. В этом случае электродвигатель следует заменить на новый.

При сильном износе подшипников двигатель заклинивает

Замена предохранителя вентилятора печки

Практически любая неисправность электродвигателя печки приводит к замене предохранителя F18. На автомобиле «Нива Шевроле» блок предохранителей расположен в салоне под панелью приборов и закрыт крышкой, закреплённой двумя саморезами. При замене F18 рекомендуется проверить и в случае необходимости заменить и другие предохранители.

Если предохранитель F18 приходится менять довольно часто, то проблему следует искать в другом месте. Возможно, где-то в цепи питания электродвигателя возникает короткое замыкание. Иногда предохранитель перегорает в результате сильного загрязнения салонного фильтра. В этом случае электродвигателю не хватает мощности для нормальной вентиляции воздуха, и предохранитель выходит из строя.

Часто причиной остановки двигателя печки является сгоревший предохранитель

Подозрительный предохранитель вынимается из посадочного места в блоке специальным пинцетом. Если он перегорел, на его место устанавливается новый. При проверке лучше использовать мультиметр, так как визуально определить целостность предохранителя бывает затруднительно.

Предохранитель печки на «Ниве Шевроле» (F18) рассчитан на 25 А

Видео: замена предохранителя печки

Замена вентилятора печки

Заменить электродвигатель печки довольно просто.

Необходимые инструменты

Для работы потребуются:

набор ключей-шестигранников;
крестообразная отвёртка;
новый электродвигатель отопителя.

Демонтаж вентилятора печки

Вентилятор печки снимается следующим образом.

Отсоединяется минусовая клемма аккумулятора.
Справа (по ходу движения) под лобовым стеклом установлен салонный фильтр, защищённый крышкой на защёлках. После снятия крышки и извлечения фильтра открывается доступ к вентилятору отопителя.
Для доступа к вентилятору отопителя снимается салонный фильтр
Снимается крыльчатка. Для этого крестообразной отвёрткой откручивается болт, удерживающий крепёжную скобу. Крыльчатка сдвигается в сторону и вынимается.
Для снятия крыльчатки нужно открутить болт и вынуть крепёжную скобу
В салоне перед пассажирским сиденьем откручивается крепёж панели бардачка.
Для доступа к электродвигателю снимается панель бардачка
Отсоединяется разъём с проводами питания.
Для снятия электродвигателя необходимо отсоединить разъем с проводами питания
Коротким шестигранником на 10 откручиваются болты крепления, и электродвигатель вынимается.
Электродвигатель печки крепится тремя болтами
После снятия двигателя через нишу салонного фильтра аккуратно вынимается крыльчатка.
Крыльчататка свободно вытаскивается со стороны салонного фильтра

Установка вентилятора печки

Неисправный электродвигатель ремонтируют или меняют на новый. Повреждённую крыльчатку тоже следует заменить. В отверстия в её корпусе продевается тонкая проволока и закрепляется полости фильтра салона. Крыльчатка должна быть установлена таким образом, чтобы расположенный внутри её паз входил в штифт вала электромотора.

Перед установкой нового двигателя ось смазывается специальной смазкой.

Сборка выполняется в обратной последовательности. Если крыльчатка не встаёт на своё место, её следует несколько раз подвигать в разные стороны до полной посадки на вал двигателя. Затем под капотом кусачками перекусывается проволока, устанавливается крепёжная скоба и закручивается болт. Новый вентилятор печки установлен.

Таким образом, диагностика неисправностей, ремонт и замена вентилятора печки на автомобиле «Нива Шевроле» не представляет большой сложности. Для этого потребуется минимальный набор стандартных инструментов. Следите за печкой, и в салоне вашего авто всегда будет тепло.

Мотор печки шевроле нива на подшипниках

Проблема

Вопрос как всегда оказался предельно прост – качество оригинальной поставки. Оказалось, что на конвейер мотор печки нива шевроле поставляется в сборе с Калужского завода. Официальное название ПАО «Калужский завод автомобильного электрооборудования» — КЗАЭ. Данный завод, как известно, почти целиком настроен на работу с заводом Фольксваген, который расположен там же, и продукцию на автоВАЗ поставляет только для конвейера. И даже этих поставок не хватает и приходится ставить моторы печки других производителей. Есть очень большая разница, как в ресурсе запчастей, так и в удобстве монтажа. Конечно главный поставщик российского рынка запчастей, это поднебесный Китай или Лузар (что не сильно принципиально). Моторчики изначально очень сильно гудят, но самое главное крыльчатка напрессована на вал мотора. В то время, как на Калужском изделии она стоит на стопорной шайбе, что существенно облегчает монтаж и демонтаж запчасти. Есть еще одно Тольяттинское изделие, если не ошибаюсь, производитель «Валее-95», схожей конструкции. Но при минимальной разнице в цене лучше поставить конвейерный оригинал, тем более что как я говорил ранее, завод обслуживает Фольксваген.

Мотор печки нива шевроле, Калуга

мотор печки в сборе, стопорная шайба

Я сделал две фотографии оригинальной запчасти. Основные признаки оригинала.

Первое и самое главное отличие. В конвейерной комплектации, мотор поставляется в сборе с крыльчаткой.
Как уже было сказано выше, крыльчатка не напрессована на вал, а закреплена с помощью стопорной шайбочки.
На моторе печки стоит фирменное тисненое на металле клеймо завода.

Замена и установка

Визг появляется при отсутствии смазки или застывании ее на морозе. Вал моторчика вентилятора, вместо того, чтобы плавно скользить в металлокерамических втулках подшипников, начинает из-за повышенного трения как бы «кататься» внутри них при вращении, порождая душераздирающие скрипящие звуки и вызывая повышенный износ втулок и вала. При большом износе и загрязнении могут начать вращаться и сами втулки подшипников в гнездах – это уже повод для замены моторчика.

Отсюда главная задача – обеспечить устойчивую смазку при любых температурах в условиях полусухого трения. Для этого удобно использовать добавки дисульфида молибдена, чешуйки которого, как и графита, снижают трение и износ даже при полном отсутствии другой смазки. Да и пополнение обычной жидкой смазки, запас которой находится в фетровом кольце, окружающем каждую втулку, тоже не помешает. Полезно эти кольца пропитать до насыщения каким-либо маслом, сохраняющим текучесть во всем диапазоне рабочих температур (например, моторная «синтетика» с индексом 0w40), лучше тоже с добавкой дисульфида молибдена.

1. Снять «бороду». Предварительно нужно снять полку справа (4 винта – два справа внизу, один к «бороде» и один – впереди в «кармане» полки вблизи крана отопителя). Любители музыки в автомобиле должны позаботиться о снятии магнитолы. Отвинтить три винта крепления «бороды»: два по бокам (к торпеде) и один внизу (к пластиковой обшивке тоннеля) и, покачивая «бороду», убедиться, что она свободна. Вытягивать ее, начиная снизу. Вверху «отстегнуть» от торпеды два больших пластиковых крючка – они направлены вверх (осторожно – легко ломаются!). Нужно следить за поводками заслонок и проводами к выключателям.

2. Снять кожух печки, отстегнув 4 металлических защелки по углам и отсоединив провода. Вынуть моторчик.

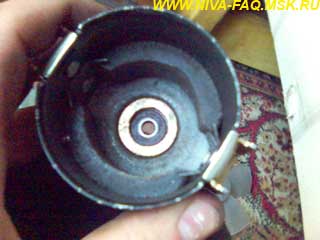

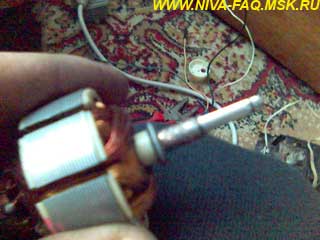

3. Отметить положение его нижней крышки, чтобы сохранить направление вращения якоря по стрелке, снять крыльчатку, стопорную пружинную и стеклотекстолитовую шайбы с верхнего конца вала, снять нижнюю крышку со щетками (осторожно – пружинки щеток выпрыгивают, можно потерять!). Вал с якорем из мотора не вынимать, т.к. такая разборка ухудшает свойства постоянных магнитов, мотор после этого слабеет и потребляет бОльший ток.

4. Почистить коллектор нулевой шкуркой и протереть спиртом. Концы вала и нижний подшипник очистить, при сильном загрязнении – промыть бензином, и протереть сухой тряпкой (верхний закрыт вставленным валом).

5. Промазать подшипники консистентной смазкой с дисульфидом молибдена в качестве твердой смазки (я использовал Unocal «3% MOLY NLGI #2 GREASE», вполне подойдут ШРУС-4М или Фиол-2У). В подшипники натолкать побольше этой смазки: в верхний – намазав вал и двигая его внутрь, в нижний – просто положив смазку внутрь втулки. Фетровые шайбы внутри корпуса пропитать смесью этой смазки с жидким моторным маслом (смесь должна быть достаточно жидкой – как обычное моторное масло. Вместо этой смеси можно использовать молибденсодержащие добавки к маслам – Молиприз (-Т) или в чистом виде. К шайбе верхнего подшипника можно добраться шприцем с длинной толстой иглой, просунутой между полюсами якоря, слегка приподнимая его в корпусе, чтобы не извлекать совсем из магнитов.

6. Заменить на верхнем конце вала стеклотекстолитовую шайбу (источник стеклянной пыли – одной из причин повышенного износа и визга) на простую текстолитовую или гладкую стальную той же толщины. Якорь должен вращаться свободно и с минимальным люфтом.

7. Собрать все, как было, поставив крышку по сделанной ранее отметке. Щетки при сборке надо заправить в щеткодержатели, чтобы они не выступали наружу, и удерживать там, расперев пинцетом с зафиксированными губками, либо осторожно оттягивая снаружи за проводки двумя спицами или просто прижать эти проводки пальцами. После посадки щеток на коллектор, перед тем, как окончательно закрыть крышку, аккуратно расправить проводки щеток сквозь приоткрытую щель, чтобы они не замкнули на корпус, и убедиться, что все детали заняли правильное положение. Винты удобнее заворачивать, положив моторчик горизонтально так, чтобы нужный винт был вверху (при этом подвижная планка, куда он вкручивается, сама займет правильное положение).

8. Попробовать включить моторчик, чтобы убедиться в правильном направлении вращения (по стрелке на нижней крышке). Два из трех проводов моторчика – синий и красный – просто соединены параллельно и припаяны к плюсовой щетке, а черный – к минусовой щетке и корпусу. Если вращение противоположное (проверить полярность, на корпусе должен быть минус!) – открутить винты, слегка отодвинуть и повернуть крышку на 180°. Поставить на место крыльчатку, сам моторчик и его кожух, соединив провода. Клемму массы рекомендуется переставить с винта крепления реле поворотов на общий винт массы возле реле: он гораздо удобнее для доступа снизу.

9. Установить на место «бороду», полку и все снятые принадлежности, присоединив разъемы и провода.

10. Попутно стоит разобрать, почистить и смазать выключатель печки какой-либо консистентной приборной смазкой, нейтральной к пластику (ЦИАТИМ-221, ОКБ-7, упомянутая смазка фирмы Unocal и т.п.).

11. Включить моторчик, наслаждаясь шумом воздуха, а не визгом.

Очередной раз сняв моего свистулькина, намерился смазывать втулки, но меня осенила блестящая мысль: заменить двигатель отопителя на шарикоподшипниковый. Но как то стало жалко моего старого приятеля и каких то 80 гривен (10 у.е). как сам с Украины. Решил поставить подшипник, так как дома завалялся как раз с нужным внутренним диаметром 6 мм, наружным 19 мм. Выточил втулочку под подшипник, поскольку в корпусе диаметр где-то 25,5-26 мм, а максимально большой подшипник с внутренним диаметром 6мм имеет 22 мм. В моем случае он оказался 19 мм, как было сказано выше.

Забил втулочку вместе с подшипником, зашло все превосходно, немножко налудил ось ротора, так как была выработка (способ простой: ставим одну сторону ротора на клемму аккумулятора с другой клеммы медный проводок и как сваркой).

Собрал и отрегулировал шайбочками ротор. Все прекрасно заработало. Теперь, думаю, на некоторое время мой свистулькин угомонился. Подшипник ставил только вместо верхней втулки, поскольку в нижней еще не было необходимости и там меньше нагрузка на нее.

за чуть менее 100 тыс.км это уже третий…
Второй после родного был Luzar — на подшипниках, но шумный. Намного шумнее родного, плюс иногда начинал подвывать, хотя работал исправно. Ждать зимы и в мороз корячиться с печкой желания никакого нет, да и надоело терпеть этот шум… Отчётливо слышно, как работает сам мотор, помимо шума прогоняемого воздуха от крыльчатки.

В камасутре процедура замены моторчика описана очень сложно и с кучей лишних действий. Всё по порядку:

Откручиваем бардачек (для работы нужна крестовая отвертка), видим такую картину:

Откручиваем крестовой отверткой три самореза, которые удерживают сам мотор.

Используя пару длинных отвёрток, отжимаем крыльчатку вверх от мотора.

Вентилятор отопителя от Шевроле-Нивы

Рег.: 31.01.2005
Сообщений: 192
Откуда: Москва
Возраст: 43
Авто: 2131

Рег.: 09.12.2004
Тем / Сообщений: 3 / 2810
Откуда: Каменск-Уральский
Возраст: 44
Авто: 212180 1,7 карб

Мысль абсолютно неинтересная.

На чем основаны догадки? Просто на том, что подумалось? Посмотри в магазе на вентилятор ШНивы. У него нет «улитки». Только мотор, крышка и крыльчатка. По диаметру он заметно больше. Примерно как наружный диаметр улитки (корпуса) 2108.

Рег.: 31.01.2005
Сообщений: 192
Откуда: Москва
Возраст: 43
Авто: 2131

стоит дорого но есть возможность разместить улитку в сапоге, а моторчик сбоку, что удобнее, можно улитку и самому сделать (меньше по размеру получится, выгородить часть сапога, склеить оболочку, туда крыльчатку, моторчик снаружи сапога на родном крепеже).

Моторчик с крыльчаткой у шеви аналогичен 10 так называемому «нового образца»?

Рег.: 09.12.2004
Тем / Сообщений: 3 / 2810
Откуда: Каменск-Уральский
Возраст: 44
Авто: 212180 1,7 карб

Да. Аналогичен 10-му.
Куда ты будешь улитку городить и как она получится меньше по размерам? Хочешь нарушить законы материи и поместить бОльший объем в меньший?

Рег.: 31.01.2005
Сообщений: 192
Откуда: Москва
Возраст: 43
Авто: 2131

ну я бы так не стал однозначно говорить, то что в магазине на витрине лежит без улитки, не значит, что ее нет

http://acat.autodealer.ru/index.php?tree=18_14825
Улитка вентилятора нижняя в сборе 2123-8118031
Улитка вентилятора верхняя 2123-8118036

а вот это хуже, хотя про это и хотел узнать.

А какой диаметр у волговского ротора?
http://acat.autodealer.ru/index.php?tree=23_2272
Ротор электродвигателя 31029-8101190
или у такого ротора
Ротор отопителя в сборе 24-8102030-01

И ведь есть еще УАЗовский мотор с ротором http://acat.autodealer.ru/index.php?tree=245_23666
Ротор вентилятора в сборе 21-8102030-30
но там неизвестна мощность самого моторчика (мощней штатного или нет).

Остается еще вариант установки вместо штатного пропеллера моторчика с ротором, но там главный ограничитель (как я понял) длина моторчика с ротором в сборе (чтоб влезло), вариант с установкой москвичевского мотора (описанный в ФАКе), немного не рационален если исходить не из того что есть, а что купить надо, покупать москвичевский мотор, что бы потом с него один ротор снимать и вал пилить — нерационально ИМХо.

0 0 голоса

Рейтинг статьи
