Снятие датчика массового расхода воздуха Лада Гранта (ВАЗ 11183, 21116)

Датчик массового расхода воздуха снимаем для замены.

Заменить можно датчик в сборе с его корпусом или только датчик.

При выключенном зажигании нажимаем фиксатор колодки жгута проводов системы управления двигателем…

…и отсоединяем колодку от разъема датчика массового расхода воздуха. При демонтаже датчика в сборе с его корпусом, отсоединяем от патрубка корпуса шланг подвода воздуха к дроссельному узлу (см.«Снятие шланга подвода воздуха к дроссельному узлу»).

Головкой «на 10» отворачиваем два болта крепления корпуса датчика к крышке воздушного фильтра…

…и снимаем корпус с датчиком в сборе.

Датчик массового расхода воздуха с корпусом в сборе. Перед установкой датчика с корпусом…

…вынимаем из отверстия в крышке воздушного фильтра уплотнительную втулку…

…и надеваем ее до упора на патрубок корпуса датчика. Установку корпуса с датчиком массового расхода воздуха выполняем в обратной последовательности. При необходимости демонтажа датчика без корпуса отсоединяем от разъема датчика колодку жгута проводов.

Ключом Torx T‑20 отворачиваем два винта крепления датчика к его корпусу…

…и вынимаем датчик.

Соединение датчика с его корпусом уплотняется резиновым кольцом. Устанавливаем датчик массового расхода воздуха в обратной последовательности.

Видео по теме «lada Granta. Снятие датчика массового расхода воздуха»

Замена ДМРВ на Ваз 2110 — 2112, Лада Приора, Калина, Гранта, Ваз 2109-2115.
Замена Датчика Расхода Воздуха на Лада КАЛИНА (ДМРВ)
Особенности замены ДМРВ на ВАЗ 2110, 2114, Калине, Гранте и Приоре

Лада гранта датчик массового расхода воздуха

Датчик массового расхода воздуха установлен между воздушным фильтром и дроссельной заслонкой

В разных вариантах систем впрыска топлива могут применяться датчики массового расхода воздуха двух типов.

Они отличаются по устройству и по характеру выдаваемого сигнала, который может быть частотным или аналоговым.

В первом случае в зависимости от расхода воздуха меняется частота сигнала, а во втором случае – напряжение.

ЭБУ использует информацию от датчика массового расхода воздуха для определения длительности импульса открытия форсунок.

По сигналу датчика ЭБУ рассчитывает количество воздуха, поступающего в цилиндры двигателя.

При неисправности ДМРВ электронный блок управления переводит систему на резервный режим работы.

При неисправности датчика массового расхода воздуха происходит увеличение расхода топлива, значительное ухудшение динамики, рывки и провалы, проблемы с пуском двигателя.

Снятие и установка датчика массового расхода воздуха

Вам потребуются: ключ «на 10», отвертка.

Отсоединяем колодку проводов от датчика

Ослабьте затяжку хомута крепления к датчику левой части воздухоподающего патрубка и отсоедините ее от датчика.

Головкой на 10 откручиваем два болта крепления корпуса датчика к крышке воздушного фильтра

Снимаем корпус с датчиком в сборе

Датчик ДМРВ с корпусом в сборе

Перед установкой датчика с корпусом, вынимаем из отверстия в крышке воздушного фильтра уплотнительную втулку

Надеваем ее до упора на патрубок корпуса датчика

Устанавливаем в обратном порядке датчик с корпусом в сборе

Если необходимо снять без корпуса, то отсоединяем от разъема датчика колодку проводов

Ключом Torx T20 откручиваем два винта крепления датчика к его корпусу

Извлекаем датчик ДМРВ

Убедиться в исправности или неисправности датчика можно только путем замены на заведомо исправный датчик.

Устанавливаем датчик в обратной последовательности

Замена датчика массового расхода воздуха Lada Granta

Инструменты:

• Ключ трещоточный
• Головка на 10 мм
• Головка Torx T20
• Отвертка крестовая средняя

Детали и расходники:

• Датчик массового расхода воздуха
• Уплотнительное кольцо датчика массового расхода воздуха

Примечания:

Датчик массового расхода воздуха установлен между воздушным фильтром и дроссельной заслонкой.

В разных вариантах систем впрыска топлива могут применяться датчики массового расхода воздуха двух типов. Они отличаются по устройству и по характеру выдаваемого сигнала, который может быть частотным или аналоговым. В первом случае в зависимости от расхода воздуха меняется частота сигнала, а во втором случае – напряжение. ЭБУ использует информацию от датчика массового расхода воздуха для определения длительности импульса открытия форсунок.

По сигналу датчика ЭБУ рассчитывает количество воздуха, поступающего в цилиндры двигателя. При неисправности ДМРВ электронный блок управления переводит систему на резервный режим работы.

При неисправности датчика массового расхода воздуха происходит увеличение расхода топлива, значительное ухудшение динамики, рывки и провалы, проблемы с пуском двигателя.

Заменить можно датчик в сборе с его корпусом или только датчик.

Снятие и установка датчика массового расхода воздуха

1. Отсоедините колодку жгута проводов от датчика.

2. Ослабьте затяжку хомута на входном патрубке, который соединяет датчик с дроссельным узлом и отсоедините впускной шланг.

3. Выверните два болта крепления датчика к крышке воздушного фильтра и снимите корпус датчика вместе с уплотнительным кольцом.

4. Для снятия датчика отверните головкой Torx T20 два винта его крепления к корпусу.

Примечание:

В двигателях ВАЗ 21116 и 11186 установленный ДМРВ нового образца, но порядок снятия тот же: два винта крепления датчика к корпусу.

5. Устанавливайте датчик в порядке, обратном снятию.

Примечание:

Если на новом корпусе датчика отсутствует резиновое уплотнительное кольцо, переставьте на него кольцо со снятого датчика.

Убедиться в исправности или неисправности датчика можно только путем замены на заведомо исправный датчик.

Как проверить ДМРВ на автомобилях LADA своими руками

ДМРВ (датчик массового расхода воздуха) предназначен для оценки количества воздуха, поступающего в двигатель автомобиля с впрыском топлива. На основе его данных электронный блок управления (ЭБУ) корректирует состав топливно-воздушной смеси. Рассмотрим особенности проверки ДМРВ мультиметром.

Где находится ДМРВ

Датчик расположен между воздушным фильтром и воздухоподающим рукавом (на фото №13).

Каталожные номера ДМРВ на автомобилях LADA:

• Лада Приора, Калина и Нива 4х4 — 21083-1130010-20.
• Лада Гранта и Калина 2 — 11180-1130010-00.
• Лада Веста, Ларгус и XRAY — нет ДМРВ. На современных двигателях ВАЗ (21127, 21129, 21179) и двигателях Renault (K7M и K4M) нет ДМРВ, вместо него установлен датчик абсолютного давления (ДАД) и датчик температуры воздуха (ДТВ).

Признаки неисправности ДМРВ

Если датчик массового расхода воздуха неисправен, то ЭБУ заносит в память код ошибки и включает сигнализатор «Check Engine», при этом показания неисправного датчика заменяются контроллером на фиксированное значение температуры воздуха, равное 33 о C. Симптомы указывающие на неисправность могут быть разные, например:

1. Большой расход топлива;
2. Плохой запуск двигателя;
3. Пропала тяга;
4. Плавают обороты;
5. и т.д.

Проверка ДМРВ мультиметром

1. Проверяем напряжение на колодке ДМРВ:

1. Устанавливаем мультиметр в режим вольтметра.
2. Снимаем разъем с проводами от ДМРВ (отщелкиваем фиксатор).
3. Включаем зажигание.
4. Подсоединяем «минусовой» щуп прибора к «массе» двигателя, а другой — к выводу №2 колодки (на колодке есть нумерация).
5. Замеряем напряжение на выводе №4 колодки.

Напряжение на выводе №2 должно быть не меньше 12 В, а на выводе №4 около 5 В. Если показания прибора отличаются, значит разряжен аккумулятор, неисправна цепь питания или ЭБУ.

2. Проверяем ДМРВ Bosch на Лада Приора и Калина 1 (с артикулами: 0 280 218 004, 0 280 218 037, 0 280 218 116):

1. Устанавливаем мультиметр в режим вольтметра. (предел измерения 2 В).
2. Включаем зажигание.
3. Подсоединяем «минусовой» щуп прибора к выводу №3, а другой — к выводу №1.

Сравните показания прибора с таблицей:

Проверка ДМРВ также показана на видео:

Еще один способ проверить ДМРВ — заменить его на заведомо исправный.

А вы сталкивались с неисправностью ДМРВ? Если датчик массового расхода воздуха оказался исправным, а в работе двигателя наблюдаются проблемы, читайте «Почему троит, дергается, плохо тянет двигатель» и «Почему плавают обороты».

Признаки неисправности дмрв на lada kalina и granta: как проверить и почистить датчик воздуха

Принцип работы

Принцип действия ДМРВ может быть основан на подсчете вихрей Крамана либо смещении ползунка потенциометра посредством лопасти, установленной на потоке подачи воздуха.

Первый вариант считается более надежным, поскольку не оснащается подвижными элементами конструкции. В данном случае устройство подсчитывает вихри Крамана, появляющиеся в ламинарном потоке воздуха. На пути последнего в качестве сопротивления используются специальные препятствия с острыми кромками. С них срывается воздушный поток, который линейно зависит от своей скорости. Контроллер такого типа работает исключительно в случае, если в воздухе есть турбулентность.

Если скорость воздуха будет слишком высокой, это может привести к образованию паразитных пульсаций давления. Поэтому конструктивно устройства часто дополняются входом для изменения величины чувствительности измерительного компонента. Это может потребоваться при невысокой скорости прохода воздушного потока, когда силовой агрегат функционирует на холостом ходу.

Канал «StarsAuto» рассказал о конструктивных особенностях, а также принципе действия автомобильных расходомеров.

Если датчик оборудован измерительным потенциометром, то он функционирует по принципу смещения ползунка. Его рабочая лопасть оснащается пружинкой и устанавливается в потоке расходуемого воздуха мотором. Если он увеличивается, происходит пропорциональное смещение лопасти. Поток имеет пульсирующий характер, соответственно, для снижения эффекта пульсаций лопасть контроллера соединяется с демпфером. С ней также связан ползунок потенциометра, который при работе датчика смещается на уровень, пропорциональный объему воздушного потока.

Этот элемент конструкции выполняется на керамической поверхности, где установлены резисторные элементы делителя напряжения. Их выводы располагаются в ряд и покрываются специальным резистивным слоем. Ползунок устройства прижат к контактной составляющей. Благодаря этому уровень напряжения на нем соответствует величине в точке контакта с резистивным слоем. Если лопасть меняет свое положение, происходят перемещения элементов, что приводит к истиранию ползунка.

Проверка регулятора на работоспособность

Есть несколько вариантов проверки работоспособности датчика.

Для начала рассмотрим самый простой из них:

1. От контроллера нужно отсоединить разъем питания.
2. Запустите мотор.
3. Попробуйте немного проехаться. Если вы заметили, что двигатель стал работать более нормально, пропали вышеописанные симптомы, то это свидетельствует о том, что демонтированный вами ДМРВ неработоспособный. Учтите, что при отключении контроллера блок управления начинает работать в аварийном режиме, соответственно, расход топлива может быть увеличен (автор видео о демонстрации вышедшего из строя регулятора — канал В гараже у Сандро).

Для осуществления другого способа вам потребуется тестер — мультиметр, а также отвертка и гаечный ключ на 10.

Процедура диагностики с применением мультиметра осуществляется следующим образом:

1. Сначала необходимо включить тестер, настроить его в режим замера постоянного напряжения, при этом надо отметить придел в 2 вольт. На штекере подключения кабеля питания нужно найти проводки желтого и зеленого цветов, это будет выход и масса, учтите, что цвет может отличаться. Желтый провод ближний, он находится ближе к ветровому стеклу, а зеленый — третий по счету, если отсчитывать с того же края. Даже если их цвет будет разным, расположение должно быть таким.
2. Вам необходимо произвести замер напряжения между этими контактами, при этом зажигание должно быть активировано, но мотор запускать не нужно. Щупы тестера необходимо установить через прорезиненные уплотнители, вдоль самих проводов, при этом будьте осторожны, чтобы не нарушить изоляцию. Заранее на щупы можно побрызгать средством WD-40.
3. Выполнив эти действия, вам нужно оценить полученные результаты. Если ДМРАВ исправен, то показатель напряжения будет варьироваться в районе 0,996-1,01 вольта. Если уровень напряжения будет более высоким, то это свидетельствует о выходе из строя или ухудшении технического состояния расходомера. На практике планировать замену устройства необходимо в том случае, если полученное напряжение будет выше 1,04 вольта.

Чистка/ремонт датчика ДМРВ (датчик массового расхода воздуха)

​
У меня после лета появились некие проблемы
Первая проблема, когда заводил машину с утра, плавали обороты от 1200-1600, вторая проблема, бешеный расход, на холостых оборотах при прогретом двигателе на бортовом компьютере расход 1.3-1.4 литра в час

когда норма должны быть 0.7-0.8л/ч, при прогретом двигателе, начал думать гадать, разобрал дроссель, он чистый, ни какой грязи нет, потом прочитал проблема расхода и таких плавающих оборотов может быть из грязного дмрв, до последнего не хотел его трогать, но вот допекла меня эта ситуация, для начала прочитал как проверить вообще работоспособность дмрв не разбирая его.
Вот рабочий способ, для тех у кого есть мултиметр
Ставим мультиметр на постоянный ток, 20v.


засовываем щупы мультиметра, красный где желтый провод, первый от лобового стекла, чёрный на зелёный провод, третий от лобового стекла, проверил
Результат оказался печальным
У меня показал 1.03-1.04


Разобрал датчик, не сложно.
2 болта на 10, открутить корпус и звездочкой t… открутил сам датчик



Начал чистить его

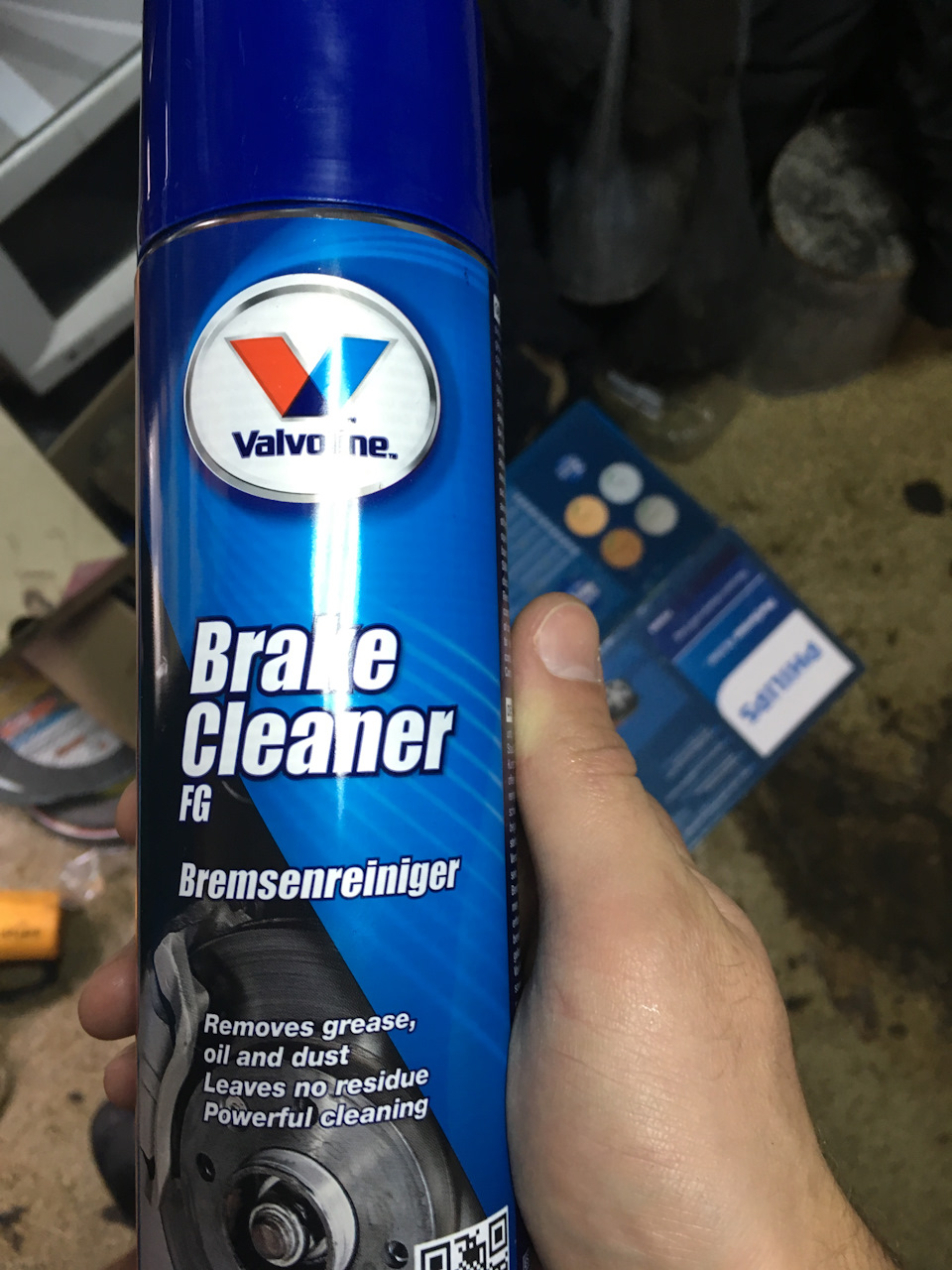

Купил средство valvoline brake cleaner, самое безопасное, не содержит спиртов и ацетона, обезжиривает и очищает


Вообщем на расстоянии 15-20см струей промыл ДМРВ, как я делал:
Я облил его, подождал секунд 20-30. Снова промыл, и так ещё 4 раза, потом полностью высушил, минут 40, и снова 3-4 раза промывал ждал 20 секунд, и снова промывал, и снова 40 минут сушил, и снова промыл
Поставил датчик обратно, замерил показатели, показал 1.00-1.01

Все завёл машину все работает все супер, и расход 0.8 стал


Спросил в сервисе из за чего может быть грязный, при том что я фильтр меняю вместе с маслом 8000-9000 км, мне сказали что это из за плохого фильтра, всегда ставил фильтр в вазовской коробке
Вообщем сделал для себя вывод, что больше не буду покупать вазовские фильтра

Проверка работоспособности и замена ДМРВ ЛАДА «Гранта»

Система управления инжекторным двигателем для формирования оптимального состава топливной смеси использует данные со множества датчиков. Один из них — датчик массового расхода воздуха (ДМРВ ЛАДА “Гранта”). Как любая деталь автомобиля, датчик может выйти из строя и внести ошибки в работу системы впрыска. Поэтому ДМРВ необходимо менять сразу при появлении признаков неисправности.

1. Устройство и принцип работы ДМРВ ЛАДА “Гранта”
2. Признаки неисправности ДМРВ ЛАДА “Гранта”
3. Как проверить ДМРВ ЛАДА “Гранта”
4. Как поменять ДМРВ ЛАДА “Гранта”

Устройство и принцип работы ДМРВ ЛАДА “Гранта”

Назначение ДМРВ — контроль количества воздуха, поступающего из воздушного фильтра в двигатель. Датчик ДМРВ ЛАДА “Гранта” установлен на патрубке между дроссельной заслонкой фильтром и измеряет скорость потока простым и оригинальным способом: за счет контроля охлаждения электрического проводника. В ДМРВ установлены две платиновые нити, через которую проходит ток. Первая нить охлаждается проходящим из фильтра воздушным потоком, вторая является контрольной. За счет охлаждения первой нити сопротивление уменьшается пропорционально силе потока воздуха. Соответственно, ЭБУ двигателя получает информацию о количестве входящего воздуха и может обеспечить оптимальное соотношение компонентов воздушно-топливной смеси, подающейся в камеры сгорания.

Признаки неисправности ДМРВ ЛАДА “Гранта”

Самые простой и заметный признак того, что в работе ДМРВ имеются проблемы — горящая на панели лампа “CHECK ENGINE” и соответствующий код ошибки бортового компьютера. Также о неисправности ДМРВ свидетельствуют такие признаки:

• неустойчивые, завышенные или заниженные обороты холостого хода;
• повышенный расход бензина;
• ослабленная динамика и мощность двигателя;
• проблемы с запуском двигателя, особенно, горячего.

Перечисленные признаки необязательно свидетельствуют о поломке именно этой детали, однако при их появлении необходима проверка датчика ДМРВ ЛАДА “Гранта”.
Если проверка подтвердит поломку, необходимо заменить.

Совет: ДМРВ может неправильно работать при повреждении воздушного патрубка, поэтому прежде чем проверять датчик, стоит убедиться в отсутствии трещин или разрывов на патрубке.

Как проверить ДМРВ ЛАДА “Гранта”

Абсолютно точно оценить работоспособность ДМРВ можно лишь при наличии специального дорогостоящего оборудования (мотортестера). Однако существует три простых и надежных метода: визуальный осмотр, отключение датчика и проверка мультиметром.
Визуальный осмотр ДМРВ позволяет “на глаз” оценить исправность детали. Чтобы осмотреть датчик, необходимо ослабить хомут воздушного патрубка и снять последний. Внутренняя поверхность гофры и ДМРВ должны быть чистыми, без признаков масляного налета. Также при этом следует убедиться, что гофра не имеет повреждений и не “подсасывает” воздух мимо воздушного фильтра и датчика.
Следующий этап осмотра — снятие и проверка самого датчика. Для этого необходимо выкрутить два болта крепления и демонтировать датчик из корпуса фильтра вместе с уплотнительным кольцом. Входная сетка ДМРВ не должна иметь налета пыли или масла. Если сетка загрязнена, можно попробовать просто очистить ее, не меняя датчик.
При визуальном осмотре ДМРВ следует обратить внимание на состояние уплотнительного кольца. Часто датчик не работает по причине подсоса воздуха через поврежденное или износившееся резиновое кольцо уплотнения.

Отключение ДМРВ — самый быстрый и простой способ проверки его работоспособности. Необходимо снять разъем с датчика и завести мотор “Гранты” и произвести пробный заезд. Контроллер двигателя автоматически перейдет в аварийный режим и пропорции топливной смеси будут зависеть лишь от положения заслонки дросселя. Если пробный заезд покажет, что с отключенным ДМРВ улучшается динамика разгона, необходимо заменить датчик новым.

Проверка ДМРВ при помощи мультиметра актуальна только для части датчиков Bosch. Необходимо измерить напряжение на датчике при незаведенном двигателе (между желтым и зелеными проводами). Если напряжение в пределах 1,01-1,02 вольт — датчик исправен. напряжение свыше 1,05 вольт свидетельствует о выходе из строя ДМРВ.

Как поменять ДМРВ ЛАДА “Гранта”

Датчик массового расхода воздуха не подлежит ремонту и в случае неисправности его необходимо заменить новым. Замена датчика ДМРВ ЛАДА “Гранта” выполняется так:

• отверткой открутить хомут;
• отсоединить разъем от ДМРВ;
• ключом на 10 открутить два болта крепления ДМРВ;
• вытащить из корпуса воздушного фильтра датчик с уплотнением;
• установить новый датчик с уплотнительным кольцом;
• закрутить и затянуть болты крепления датчика;
• пристыковать разъем.

Замена датчика ДМРВ выполнена, остается проверить его работу, совершив пробный запуск двигателя и заезд.

ДМРВ автомобиля Лада Гранта

Автомобили ЛАДА Гранта выпускаются достаточно давно, имеют несколько модификаций как по кузову, так и по двигателям. К тому же, эта машина пережила серьезный рестайлинг, что также коснулось силовых установок.

Исходя из этого, владельцы сталкиваются с определенным разнообразием как электронных блоков управления двигателем, так и сопутствующей электроники: например, датчики ДМРВ.

Общие принципы работы ДМРВ Гранта

Несмотря на конструктивные разнообразия, эти устройства работают по единому алгоритму:

• в измерительном канале (представляет собой тарированную трубу с установленными детекторами) располагаются две платиновые нити и контрольный терморезистор;
• при прохождении потока воздуха, в зависимости от его интенсивности, одна из нитей охлаждается (она принудительно нагревается во время работы), и меняет сопротивление;
• с помощью блока управления и прецизионного резистора, сопротивление сравнивается с эталонным, разница регистрируется в реальном времени;
• методом простых вычислений, электронный модуль ДМРВ, установленный на автомобиле Гранта, определяет интенсивность потока воздуха;
• эта информация попадает в ЭБУ (ДМРВ подключен именно к нему), на ее основе происходит правильное формирование топливно-воздушной смеси.

Важно: Двигатель внутреннего сгорания может работать и без датчика массового расхода воздуха. Однако его работа будет не эффективной в плане мощности и потребления топлива.

Несмотря на общую задачу, датчики расхода воздуха имеют разный конструктив и используют различные технологии измерения потока воздуха.

• флюгерные (измерение по отклонению флажка): работающие по принципу трубки Пито в самолете;
• проволочные (именно такая конструкция предусмотрена в ЛАДА Гранта);
• пленочные: эти ДМРВ более точные и надежные, однако их стоимость выше проволочных.

С точки зрения 8 или 16 клапанного мотора, датчики расхода воздуха различаются лишь по способу крепления и расположению контактов разъема, соединяющего ДМРВ с ЭБУ. Принцип работы единый, и параметры измерений при проверке практически не отличаются. Информация о том, какой датчик у вас в автомобиле поможет при покупке нового устройства.

Профилактика неисправностей ДМРВ

Поскольку все чувствительные элементы прибора расположены в воздушном потоке, их работоспособность напрямую зависит от качества воздуха. ДМРВ размещен сразу после воздушного фильтра, и состояние последнего оказывает прямое влияние на работоспособность датчика.

1. Необходимо своевременно менять фильтр, не допуская разрыва фильтрующего элемента и попадания пыли в ДМРВ.
2. При попадании в воздушный фильтр воды (например, при проезде глубокой лужи), надо его просушить, а лучше заменить на новый. Малейшие капельки воды могут вывести из строя чувствительные датчики.
3. Крайне не рекомендуется использование так называемых «нулевых» спортивных фильтров. Мембрана фильтрующего элемента имеет поры увеличенного диаметра, и частицы пыли попадают внутрь измерительного канала ДМРВ.

Как узнать, исправен ли расходомер

Разумеется, при плановой диагностике на сервисе, подключенный автомобильный сканер покажет все неисправности и коды ошибок OBD-II. Однако элементарную диагностику можно выполнить самостоятельно.

Проверить датчик можно по ощущениям от поведения автомобиля. Разумеется, при его неисправности загорится контрольная лампа «Check Engine». Для этого необходимо выполнить две поездки по одному маршруту с одинаковой нагрузкой и режимом работы. Первый вариант с подключенным разъемом датчика, второй – с отсоединенным жгутом проводов.

Информация: Не следует бояться эксплуатировать мотор без ДМРВ. Кроме изменения режима работы и расхода топлива, с двигателем ничего не случится.

После двух поездок (желательно без перерыва между ними) любой водитель, даже неопытный, почувствует изменения в поведении автомобиля.

Если с датчиком и без него, мотор работает одинаково, значит ДМРВ неисправен или нуждается в обслуживании. Существенные различия в тяге и поведении автомобиля говорят о том, что датчик скорее исправен.

Как проверить ДМРВ с помощью приборов

Относительно доступный вариант – использование диагностического сканера. Для проверки ДМРВ ЛАДА Гранта подойдет элементарный ELM-327 и программа Torque, установленная на смартфон.

Подключившись к разъему OBD-II, вы получите исчерпывающую информацию о кодах ошибок, связанных с проблемами формирования топливно-воздушной смеси. Кроме того, вы сможете проверить напряжение питания на ДМРВ и увидеть параметры сигнала на выходе датчика.

Преимущество этого метода – можно проверять работоспособность при включенном и выключенном зажигании, а также отслеживать динамические параметры прямо в движении автомобиля. Если вы обладаете небольшим опытом ремонта, по этим параметрам можно определить не только факт неисправности, но и предположительно узнать причину поломки.

Тестирование ДМРВ с помощью мультиметра

Если у вас нет никаких приборов автодиагностики, можно воспользоваться обычным бытовым тестером (желательно электронным). Дело в том, что при измерении напряжения на сигнальном выходе датчика, требуется точность до сотых долей вольта. Желательно использовать мультиметр с низкой погрешностью измерений.

Для начала проверяем напряжение питания в жгуте проводов, идущих от модуля ЭБУ.

Важно! Обязательно отключаем минусовую клемму аккумулятора перед подключением (отключением) разъема ДМРВ. Это предотвратит ложное формирование ошибок OBD-II.

1. Включаем зажигание автомобиля (заводить двигатель не требуется).
2. Проверяем напряжение питания 12 В на разъеме (номер контакта необходимо уточнить на схеме подключения ДМРВ конкретно для вашей модели ЛАДА Гранта).
3. Проверяем напряжение питания датчиков 5 В (аналогично, по схеме контактов).
4. Снова отключаем минусовую клемму и подключаем разъем обратно.
5. Включаем зажигание, заводим мотор и проверяем напряжение на выходе сигнала от ДМРВ (можно воспользоваться булавкой, воткнутой в тыльную часть контактной колодки).
6. Напряжение от 0,99 до 1,02 вольта говорит об исправности датчика. От 1,03 до 1,05 – ДМРВ скоро придется менять. Свыше 1,05 вольта или отсутствие напряжения – датчик неисправен.

Где купить аксессуары для автомобиля

Запчасти и другие изделия для автомобиля легко доступны для приобретения в автомагазинах вашего города. Но существует другой вариант, который недавно получил ещё и значительные улучшения. Долго ждать посылку из Китая больше не требуется: в интернет-магазине АлиЭкспресс появилась возможность отгрузки с перевалочных складов, расположенных в различных странах. Например, при заказе вы можете указать опцию «Доставка из Российской Федерации».

Переходите по ссылкам и выбирайте:

Видео по теме

Не спешим с заменой ДМРВ с 2021 года: восстанавливаем датчик своими силами

Новый датчик массового расхода воздуха стоит достаточно дорого. С другой стороны, технология его ремонта достаточно простая, поэтому практически каждый владелец автомобиля может существенно сэкономить. Отремонтировать данное устройство под силу даже новичку. Главное – придерживаться правильного алгоритма, использовать подходящие средства.

Симптомы и последствия выхода из строя ДМРВ

Эта важная деталь контролирует количество поступающего воздуха, а также бензина. Всю информацию ДМРВ передает на электронный блок управления. На их основе контроллер может смешивать топливо с воздухом в точных пропорциях. Если он дает сбои, то из-за некачественной смеси ухудшится динамика авто, увеличится расход топлива, а двигатель значительно потеряет мощность.

Главным элементом датчика является резистор. В процессе эксплуатации на его поверхности накапливаются смолы, которые зачастую и являются причиной сбоев при работе ДМРВ. Степень загрязненности этого устройства напрямую зависит от чистоты воздушного фильтра.

О проблемах с датчиком свидетельствуют следующие симптомы:

• прерывистая работа двигателя без нагрузки;
• повышенные обороты при холостом ходу;
• чрезмерная «задумчивость» в момент разгона автомобиля, рывки, подергивания, провалы;
• проблемы с запуском холодного мотора;
• резкое увеличение расхода топлива.

Если появляется один или несколько признаков, то появляется необходимость дополнительно проверить датчик. Для этой цели можно использовать многофункциональный тестер (мультиметр).

Проверку нужно осуществлять в следующем порядке:

1. Вначале нужно перевести прибор в режим вольтметра, установив верхнюю границу чувствительности 2 Вольта.
2. Щупы устройства установить на желтом и зеленом проводке, которые располагаются внутри гнезда подключения датчика.
3. Запустить зажигание.

В норме напряжение должно составлять 0,0099-0,02 Вольт. Если это значение будет 0,03 Вольт и выше, то нужно осуществлять чистку ДМРВ.

При отсутствии вольтметра можно проверить работоспособность устройства более простым способом. Для этого нужно снять датчик, закрыть задвижку воздуховода. После этого завести двигатель и дать ему поработать на 2000 оборотах. Если при таких обстоятельствах силовой агрегат работает лучше, то проблема в датчике. Его нужно незамедлительно чистить.

Подробная инструкция по ремонту

На практике с помощью очистки работоспособность большинства датчиков удается восстановить. При этом владелец автомобиля экономит денежные средства. Если при проверке ДМРВ оказалось, что показатели напряжения не соответствуют норме, то нужно демонтировать устройство и промыть его.

Для этой цели подойдут аэрозольный очиститель карбюратора, который не содержит ацетона в своем составе, чистый медицинский спирт, проникающая смазка типа WD-40, дистиллированная вода.

Следует помнить, что для очистки нельзя использовать зубную щетку, ватные палочки, поскольку механический контакт с чувствительными элементами датчика может сильно навредить. Спирт нужно развести водой в соотношении 5 к 1. Кроме перечисленных средств в некоторых случаях может понадобиться шприц 10-20 кубиков с иголкой.

Снятие и очистку ДМРВ нужно проводить в следующем порядке:

1. Вначале отсоединить колодку с проводами питания. Для этого требуется нажать кнопку фиксатора, которая находится в нижней части устройства. Отвернуть винты крепления блока к корпусу воздушного фильтра.
2. Открутить соединяющие элементы защитного кожуха, винты, извлечь сам датчик.
3. Наиболее чувствительными деталями устройства являются проволочка температурного сенсора, контакты. Их нужно промывать, соблюдая повышенную осторожность.

В случае использования аэрозольных баллончиков (очиститель карбюратора, WD-40) необходимо контролировать давление струи. Слишком сильный напор использовать недопустимо, поэтому нужно держать трубку баллончика на расстоянии 5-10 сантиметров. С помощью шприца можно также промыть эти элементы. Для этого используется водный раствор спирта.

Таким образом, при частичной потере работоспособности датчика расхода воздуха не стоит спешить с приобретением нового прибора. Целесообразно потратить 15-20 минут на демонтаж и очистку старого устройства. Это восстановит его функции, поможет сэкономить деньги.
