Что значит «кулак дружбы» в двигателе

Сразу отметим, когда говорят, что двигатель показал кулак дружбы, следует понимать серьезную неисправность, когда поршень и шатун пробивают боковую стенку блока цилиндров. Вполне очевидно, что такая поломка ДВС является критической, двигатель требует масштабного ремонта или даже замены на контрактный мотор.

Далее мы поговорим о том, по каким причинам происходит пробой стенки блока цилиндров, почему появляется так называемая «рука дружбы», двигатель можно или нельзя восстановить после такой поломки и т.д.

Кулак дружбы двигателя: причины

Итак, автомеханики и простые водители выделяют несколько основных причин, по которым происходит данная неисправность.

Одни из этих причин являются очевидными, тогда как другие могут представлять собой скрытую проблему, которая все равно привела к серьезным последствиям для ДВС.

Важно понимать, что «кулак» фактически является результатом того, что двигатель заклинил. Как известно, заклинивание двигателя возникает по разным причинам, однако чаще всего выделяют «механические» проблемы. Как правило, в этом случае речь идет о масляном голодании, вкладыши провернуло и произошло их разрушение, лопаются кольца и т.д.

Так или иначе, но перед тем, как показать кулак дружбы, двигатель «ловит клин». Еще следует упомянуть о перегреве мотора, который также может привести к заклиниванию силовой установки. В этой ситуации перегретые детали деформируются, после чего двигатель заклинивает и происходит пробой стенки блока.

Что касается скрытых проблем, в такой ситуации актуально говорить о самостоятельном раскручивании шатунных болтов. Данная неисправность встречается достаточно редко, однако такую вероятность не следует исключать. Добавим, что особенно часто мотор заклинивает после его непрофессиональной переборки (не соблюдался момент затяжки, болты не менялись на новые и т.д.).

Также не следует исключать вариант, когда в двигателе низкий уровень масла или смазка низкого качества/потеряла свои свойства. Еще причиной может оказаться антифриз в масле или гидроудар двигателя. Отдельно стоит выделить обрыв приводного ремня ГРМ, который приводит к удару клапанов об поршень, в результате чего детали ломаются, откалываются куски и возможен клин ДВС.

Зачастую кулак дружбы двигатель показывает в результате того, что проблема комплексная. Обычно так происходит с моторами, которые достаточно сильно изношены, хотя вероятность такой неполадки и на «свежих» ДВС также присутствует.

Рассмотрим типичную ситуацию. Например, на лето в двигатель залили неподходящее по допускам масло или смазка оказалась поддельной. Параллельно с этим в летний период скорости движения выше, мотор работает на высоких оборотах, испытывает более серьезные нагрузки.

Если к этому добавить возможные неполадки системы охлаждения (радиатор забит грязью, пылью и пухом), детонацию на бензине низкого качества, отработавшие свой ресурс свечи зажигания, забитый воздушный фильтр и бедную смесь (особенно на авто с ГБО в целях экономии или по причине загрязненных форсунок), тогда совокупность причин «кулака дружбы» налицо.

Такой двигатель одновременно испытывает перегрев и масляное голодание. Естественно, детали не выдерживают растущей нагрузки, мотор заклинивает, шатун гнется и упирается в стенку блока цилиндров, указанную стенку пробивает.

Кулак дружбы и гидроудар

Отдельного внимания также заслуживает упомянутый выше гидроудар. Под таким ударом следует понимать попадание воды в камеру сгорания. Ошибочно полагать, что двигатель надежно защищен от проникновения воды снаружи.

Достаточно проехать на высокой скорости по луже или попытаться преодолеть на машине слишком глубокую водную преграду, чтобы вода через воздуховод и воздушный фильтр попала в цилиндры.

Нужно помнить, что если при проезде луж машина вдруг заглохла, не нужно сразу пытаться завести двигатель. Первым делом понадобится снять крышку воздушного фильтра. Если там вода, значит мотор заглох из-за гидроудара. Если же фильтр сухой и воды в корпусе нет, тогда проблема остановки мотора могла возникнуть в результате попадания влаги на элементы электрооборудования и т.д.

Теперь о последствиях. Когда вода попадает в двигатель через воздуховоды, следует учесть, что плотность воды намного выше, чем у горючего. Другими словами, вода несжимаема, в отличие от бензина или солярки. Получается, поршень упрется в воду, однако сжать эту жидкость не получится.

При этом коленвал продолжает вращение, шатун не выдерживает нагрузок и гнется. После этого погнутый шатун упирается в стенку цилиндра, двигатель заклинивает и глохнет. Если же шатун не контактирует со стенкой цилиндра, тогда во время движения вниз его обрывает вместе с поршнем. Причиной обрыва является удар по коленчатому валу.

Зачастую, в этом случае происходит пробой боковой стенки цилиндра, что и называется «кулак дружбы». В такой ситуации двигатель получает значительные комплексные повреждения и требуется большой объем работ для его восстановления.

Если же кулака дружбы не видно, тогда еще есть шанс минимизировать последствия. Мотор нужно просушить, то есть убрать из цилиндров воду. Для этого свечи зажигания выкручивают, после чего агрегат прокручивают вручную ключом. Возможность сделать полноценный оборот говорит о том, что шатуны не сильно погнулись или деформировались.

Рекомендуем также прочитать статью о том, что значит «стуканул» двигатель и к чему это может привести. Из этой статьи вы подробно узнаете о понятии, когда механики и водители говорят «двигатель застучал», а также какие неисправности следует предполагать в этом случае.

Далее следует проверить компрессию в цилиндрах. Снижение показателя укажет на проблемы, если же этого не произошло, тогда можно начинать крутить двигатель со снятыми свечами от стартера 10-15 секунд.

По окончании можно через свечные колодцы капнуть из шприца немного масла, затем ввернуть свечи в колодцы и пробовать заводить агрегат. В том случае, если запуск прошел успешно, необходимо убедиться, что ДВС работает без посторонних стуков и шумов. Если мотор «застучал», нужно немедленно заглушить силовую установку.

От дальнейших попыток запуска также следует отказаться, так как двигатель нужно разбирать для дефектовки и ремонта. Не обязательно проблема решается исключительно капитальным ремонтом, однако чаще всего затраты по восстановлению все равно будут значительными.

Записки сервисмена 28. Жил был мотор, или… Кулак дружбы.

Всегда стараюсь в блоге и «записках» избегать технических терминов. Знаю, что неудобно читать, когда чего то не понимаешь.
Сегодняшняя серия «записок» таки посвящается народно-техничскому термину. Постараюсь разъяснить доступным языком, что это такое и как это бывает. Надеюсь интересно будет всем. Опять же, воспользуюсь служебным, так сказать положением, и приведу фотки с клиентского авто.

Для разгона — анекдот:
Конферансье, пьянствует в кругу врачей. Ни фига не понимает из ихних разговоров о работе.
Но внимательно слушает. Наступает момент, когда ему, конферансье, нужно выходить на сцену и объявлять номер.
В изрядном подпитии. он выходит на сцену…
— Рак матки… Промежность… Ээээ… Рахманинов «Про нежность».

И так… Жил был мотор. Имел он три литра рабочего объёма, турбину и потреблял соляру, во вполне умеренных количествах. Т.е. был он турбодизем. Гордо носил трёхлучевую звезду «мерседеса» на своих деталях. Родился тот мотор в далёком, 2008 году. И таскать бы ему какой нибудь автомобиль, одноимённой марки но… Новенький мотор, был отправлен в Австрию, где к нему прикрутили автоматическую коробку передач, раздаточную коробку и «поженили» его с кузовом (процесс соединения мотора с коробкой и кузовом, на всех заводах называет свадьбой). И стала эта семья называться Jeep Grand Cherokee WK.
Однако, после свадьбы, новая семья, из цивилизованной Европы, была отправлена в путешествие, на восток. В далёкую Россию. Где и была продана через официального дилера.
Начались трудовые будни мотора. Российские холода, русские морозы, российская соляра… Однако, трудяга мотор всё трепел. Хозяин мотору попался хороший. Старался кормить его хорошей соляркой, своевременно менял масло и пр…
Увы, солярка оказывалась не всегда хорошая. Где то, после 120000 пробега, мотор заболел. Его начало трясти, пропал былой задор, мотор перестал тянуть… Захондирил… Доктор, в пропахшей соляркой робе, вынес диагноз: 4 из 6 ти форсунок под замену. Операция прошла быстро и успешно. Мотор вновь воспрял духом и, с удвоенной силой, потащил свою семью по российским просторам. Вот уже и вторая сотня тысяч километров за спиной. Мотор оставался почти таким же, бодрым и сильным, как в далёком 2008…
В один прекрасный день, на скоростной трассе, мотор не выдержал. Звонко клацнув металлом, он перестал тянуть… Но даже умирая, не заглох. Трясясь в последних конвульсиях, теряя масло, он дал возможность хозяину съехать на обочину. И там, на обочине, он сделал последний в своей жизни оборот… Пропустил через своё нутро последний глоток не самой лучшей солярки. Агонию прервал хозяин, заглушив мотор.
После, машину погрузили на эвакуатор и привезли на ремонт. Приговор был суровым: мотор менять…

Так что же случилось?
Смотрите.

Вполне себе целый и живой мотор.
Увы, это с правой стороны. С другой стороны — всё печально.

Кулак дружбы, или стуки в двигателе

Что такое стуки в двигателе и чем это грозит?

Вот тут лежит интересная, большая статья с эмоциями и впечатлениями. По моей просьбе ее прислал мой товарищ, он бывший механик. И повторять его героический поступок, замену двигателя в гараже своими силами, без специальной подготовки я не рекомендую. Кулак дружбы

Даже не знаю с чего начать, столько всего много, и все вроде главное. Ну ладно, начну с масла. Среднестатистический, работающий, человек не способен купить новый автомобиль, просто взять, достать пачку денег из кармана, придти в автосалон и выехать из него на новом автомобиле. Я говорю про машины, а не про изделие, которое в нашей стране зашифровано как ТАЗ. С его не туго набитым кошельком, ему доступны, в основном подержанные автомобили, или новые, но в кредит. Новые в кредит, тут не рассматриваем, это уже финансовые трудности, а не авторемонтные.

Подержанный автомобиль — это лотерея, кот в мешке, рулетка, и еще много названий. В общем это достаточно большой риск покупки угнанного, сильно битого или просто убитого автомобиля. Как выбирали автомобиль на рынке можно почитать тут: Покупка подержанного авто. Купив подержанный автомобиль, мы испытываем радость от обладания чудом иностранного производства, но радость была недолгой. После некоторого пробега, достав масляный щуп из двигателя, если вы знаете что это такое и как он выглядит, обнаруживается что моторного масла в двигателе или очень мало, или совсем нет на щупе! Это в одном варианте, во втором процесс исчезновения масла начинается после его замены. По тому что, перед продажей в масло были влиты неизвестные по составу и количеству присадки, от которых масло из двигателя не исчезало. А после замены чистое, свежее масло исчезает с завидной периодичностью, причем подтеков масла на двигателе и масляных луж под машиной не было, а если и были, то чужие, и тут начинается паника, и классический вопрос: что делать?

Лить дорогое, синтетическое масло — жалко, ремонтировать мотор — дорого, машина как обычно куплена на последние, остается лишь лить дешевое масло и следить за уровнем. Лить масло не проблема, а вот следить за уровнем — не всегда получается. Ездишь, ездишь, открываешь капот, достаешь щуп, а он сухой, доливаешь масло в мотор, и дальше ездишь. А мотор при недостаточном уровне масла, на больших оборотах может испытывать масляное голодание, которое приводит к повышенному износу вкладышей коленвала. Через некоторое время, голодание мотору начинает надоедать, и он говорит: Хозяин! мне не хочется больше голодать, я буду стучать, просто стучать! И в моторе появляется стук, который идет изнутри, и очень хорошо слышен при наборе оборотов. А это уже серьезный ремонт двигателя.

Если за уровнем масла вообще не смотреть, принципиально или по незнанию, то после того как масло в двигателе закончится, мотор просто словит клина. Т.е. вообще перестанет крутиться, и его не прокрутит ни стартер, ни автослесарь с большим ключом, мотор просто умрет.

Мотор может умереть от некачественного масла, как это случается можно почитать в этой статье: Система смазки.

Для любителей спортивного стиля езды, это для тех, у кого педаль газа имеет два положения, отпущена (нога жмет на тормоз) или в полу(нога жмет на педаль, и упирается в пол, если нет дыр в кузове), надо учитывать что на больших оборотах, обычно более 3000 оборотов мин, расход масла увеличивается. И шанс угробить мотор намного больше, и не только по причине повышенного расхода масла. Но об этом позже.

Двигатель можно угробить и несвоевременной заменой масла. Один мой знакомый, наслушавшись рекламы синтетического масла, которое не теряет свои свойства 60 000 километров, решил так и сделать. Моторное масло он не менял, а только доливал его по мере надобности в двигатель, и на наши слова, что так можно угробить мотор, он над нами смеялся. Примерно через 50 000 км пришел наш черед смеяться, знакомый откапиталил мотор! Я не знаю как выглядел мотор внутри, но думаю что механики, которые его ремонтировали, не очень порадовались такому количеству грязи.

Сосед, который жил над нами, попросил посмотреть, почему его ТАЗ 2106 не заводится. Предысторию, что случилось он умолчал, по тому что был настоящим сыном природы с Кавказа, и ничего в машине не понимал, кроме того как рулить. Я сел в машину, включил зажигание, бросил взгляд на приборы, лампа давления масла не горит, указатель давления показывает 1.5 атм при неработающем двигателе! Все остальное в норме, поворачиваю ключ- щелчок стартера, и ничего, делаю несколько попыток, кроме щелчков стартера ничего не слышно, аккумулятор в норме, стартер исправен, но мотор не крутится. Открываю капот, достаю щуп, масла на нем нет, коленвал прокрутить ключом не удалось, значит мотор словил клина из-за отсутствия масла.

Другой случай: Звонит старый клиент, с вопросом: а после замены рулевой рейки можно получить кулак дружбы? Я сначала подумал что он прикалывается, ну и ответил, что если для снятия рейки надо сливать масло с двигателя — то да, в других случаях нет. Он рассказал ситуацию, на сервисе поменяли рейку, завели двигатель погазовали, как обычно любят сервисмены, и появился грохот, а потом полетели куски блока. Все в шоке, клиент потерял дар речи, стоят смотрят друг на друга и немой вопрос: что делать? Мотор поменяли, а старый привезли ко мне, по моей просьбе. Остатки мотора были разобраны и выяснена причина сего процесса. Еще до покупки автомобиля мотор был убит отсутствием масла, чтобы серьезно его не ремонтировать, потратив много денег, его разобрали, привели в чувство и быстренько продали. А человек, купивший эту машину ничего не знал, и ездил ничего не подозревая, к сожалению такие косяки при покупке автомобиля выяснить нереально, если только разобрать мотор, что продавец сделать не даст. Вот так покупаются коты в мешке. А фотографии мотора можно посмотреть тут: Полный абзац

Что касается наших доморощенных Шумахеров. Насмотревшись по телевизору гонки формулы 1, начинают точно так же зажигать на дороге, причем со временем это становится стилем езды, и ездить спокойно они уже не умеют. По специфике своей работы я общаюсь с разными людьми, и заметил, что те люди, кто ездит спокойно- продают машину по тому что время пришло, а те кто зажигает — из-за проблем с мотором, а некоторые не успевают продать. Дело в том, что на серийном автомобиле устанавливаются обыкновенные моторы, а не спортивные, у них достаточно большой ресурс, и не очень большой крутящий момент на средних оборотах. Я не беру современные моторы, с дешевыми алюминиевыми блоками и системой смещения фаз. Но на высоких оборотах машина начинает ехать, и очень прилично, вот на больших оборотах и ездят.

А при больших оборотах сильнее нагреваются поршни, от более высокой температуры масло начинает быстрее коксоваться, уменьшая диаметр дренажных и смазывающих каналов поршня, и в один прекрасный момент масла становится недостаточно для смазки поршневого пальца, и он начинает подклинивать. Появляются специфичные стуки, как при детонации, только более продолжительные, и при дальнейшей эксплуатации это приводит к заклиниванию подвижного соединения поршень — палец. Результатом обычно является кулак( рука) дружбы, когда сломанный шатун делает одну или несколько дырок в блоке. Итог — замена блока вместе с коленвалом, поршнями, и всем причитающимся, короче говоря замена двигателя. Самое плохое в том, что спрогнозировать когда это случится нереально, ну по крайней мере обычными способами.

Про дизеля. Дизельный двигатель сам по себе достаточно нагруженный мотор, и если распредвал приводится в движение ремнем, то это еще один источник сильных повреждений. Если обычному, бензиновому, не форсированному мотору обрыв ремня ГРМ ничем не грозит, кроме работ по замене ремня. То дизель таких вещей не прощает, в лучшем случае загибает клапана, в худшем — еще распредвал ломается на 3 части. Это касается тоетовских двигателей С-серии, большой статистики у меня нет, но это я видел своими глазами 2 раза.

Я надеюсь это поможет не вкладывать деньги в незапланированный ремонт двигателя.

Кулак дружбы в двигателе

«Кулак дружбы» — Причины и методы устранения

Как всем хорошо известно, шатун соединяет поршни с коленчатым валом. Последний преобразует линейное движение поршней во вращательное движение коленвала. На каждом такте шатун растягивается и сжимается. Это давление и другие факторы часто приводят к его поломке. Сломанный шатун может оборваться и пробить блок, что, в свою очередь, приводит к выходу из строя силового агрегата. Автомобильные специалисты назвали такую поломку «кулак дружбы».

В своё время пробои блока отмечались гораздо чаще, чем сейчас. Современный мотор, владелец которого обеспечивает его своевременное и правильное обслуживание и не подвергает его нецелесообразным чрезмерным нагрузкам, крайне редко доставляет беспокойство своему хозяину. Тем не менее, если, по каким-либо обстоятельствам пробой случается, это, как правило, становится настоящей катастрофой. Для исправления последствий таких ситуаций обычно требуется капитальный ремонт мотора, или, при худшем варианте развития событий, его полная замена.

В подавляющем большинстве появление «кулака дружбы» обуславливается несколькими серьёзными проблемами.

Усталость металла

Усталость материалов – главный виновник поломки шатунов, особенно в двигателях с большим пробегом. Сжатие во время рабочего такта и растяжение во время выпуска с периодичностью более тысячи раз в минуту рано или поздно приводят к износу и появлению усталости металла, отчего он становится хрупким и, наконец, ломается. Низкий уровень масла, высокая степень его загрязнения и повышенная температура движка также способствуют ускорению этого процесса.

Низкое давление

Существует только две причины, по которым давление масла становится настолько низким, что возникает серьёзная угроза того, что шатун пробьёт стенку. Чрезмерный износ деталей в моторах с большим пробегом может систематически способствовать возникновению условий, когда давление снижается до уровня, достаточного для того, чтобы из-за отсутствия смазки и, как следствие, из-за избыточного трения подшипник шатуна выскальзывал из крышки подшипника на коленчатом валу. В таких ситуациях, шатун отрывается от коленчатого вала и, в зависимости от того, происходит ли это при движении вверх или вниз, либо вдавливает освободившийся поршень в головку цилиндров, либо пробивает отверстие в блоке цилиндров двигателя. Другой виновник низкого давления является отсутствие его в картере. Предупредительный световой сигнал на приборной панели Вашего железного друга должен сообщить Вам, когда ситуация рискует стать критической. Датчик давления масла для непрерывного считывания данных является лучшим средством предупреждения пробоев. И, конечно, не забывайте регулярно проверять уровень масла.

Излишнее повышение оборотов

Нецелесообразное превышение оборотов силового агрегата выше установленных автомобильным производителем показателей может привести к избыточным нагрузкам и перегреву, и, как следствие, к повреждению или даже выходу из строя шатуна, подшипника или пальца. Это трудно сделать в массово выпускаемых автомобилях со стандартной заводской настройкой, которая служит в качестве «ограничителя оборотов», чтобы предотвратить пробои. Но форсированные или специально модифицированные для соревнований движки обладают способностью выводить обороты достаточно далеко в красную зону, при этом значительно повышается риск быстрого поломки его деталей и узлов.

При этом не важно, почему стрелка тахометра оказалась в опасной зоне. Возможно, машина двигалась на очень большой скорости, или, может быть, она ехала слишком быстро на низкой передаче. Или, возможно, педаль газа была нажата чересчур сильно при нейтральной передаче. Во всех вышеперечисленных случаях нагрузки на узлы и детали при высоких оборотах будут очень большими, и они, разумеется, весьма отрицательно влияют на их состояние.

Неисправность клапана

Нередки ситуации, когда сломанный впускной или выпускной клапан попадает в цилиндр. Если движок продолжает работать, незакрепленный клапан может стать причиной механических повреждений в цилиндре. Клапан размалывает головку поршня, что, как правило, приводит к нарушению нормальной работы пальца и неизбежному последующему пробою блока.

Разрушение пальца

Шатунный палец, как правило, подвергается большим нагрузкам. Если в результате действия таких нагрузок он ломается, шатун получает «полную свободу действий». Для некоторых силовых агрегатов это заканчивается весьма плачевно – оторвавшаяся деталь проходит сквозь стенку, или коленвал теряет свою прямолинейность. Однако в некоторых ситуациях движок лишь лишается части своей мощности. Если такой силовой агрегат остановить сразу после поломки пальца, есть реальные шансы на его восстановление.

Гайки и болты

Подшипники шатунов, с помощью которых его стержень крепится к картеру, заключены в крышки, закрепленные гайками и болтами с высоким моментом затяжки. Теоретически, по истечении определенного периода времени затяжка любой гайки или болта может ослабнуть. Или, возможно, они не были должным образом затянуты с самого начала. Естественно, многие владельцы отбрасывают мысль об этом, как о возможной причине пробивки блока, считая её не заслуживающей внимания. Ослабление затяжки случается, если во время ремонта движка технический персонал использует использовавшиеся ранее болты и гайки крышек подшипников, которые были перегружены затяжкой и утеряли показатели и свойства, присущие новым деталям.

Специалисты компании Motor Rep имеют большой опыт ремонта и восстановления двигателей внутреннего сгорания после обрыва шатуна. Если Вам необходимо отремонтировать сломанный силовой агрегат, настоятельно рекомендуем обращаться к мастерам нашей фирмы.

Что такое рука дружбы на машине и причины ее возникновения

Критические поломки силовых агрегатов на авто достаточно редки и связанная терминология у водителей часто вызывает затруднения. Отсюда рождаются вопросы вроде, что такое рука дружбы на машине и причины ее возникновения. Далее рассмотрим подробно данную ситуацию и опишем все факторы, приводящие к ее возникновению.

Рука дружбы – что это?
Как возникает кулак дружбы на моторе
Что провоцирует кулак дружбы
Двигатель протянул руку дружбы, что делать?
Видео
Итог

Рука дружбы – что это?

По определению, рука (в простонародном кулак) дружбы – это ситуация, когда поршень или шатун поршневой группы деформируется и пробивает блок двигателя насквозь. Аналогично подобное происходит с картером, но суть названия не меняется.

Из сказанного выше понятно, что кулак дружбы является последствием серьезной неисправности, приведшей к полной деструкции силовой установки. Обычно после подобного двигатель не подлежит восстановлению и полностью меняется.

Как возникает кулак дружбы на моторе

Для понимания причин, нужно сразу выяснить суть процесса. Вариантов развития событий при руке дружбы может быть масса, но суть процесса такова.

Поршневая группа стопорится – это может вызываться чем угодно.
Коленчатый вал продолжает вращаться по инерции – работающий мотор невозможно остановить мгновенно.
На шатун заклинившего поршня прилагается критическая нагрузка, и он деформируется (изгибается).
Далее изгиб увеличивается, и деталь разрушается, либо упирается в стенку блока, проламывая ее.
Все содержимое картера вылетает наружу.

Что провоцирует кулак дружбы

Предшественников подобному результату может быть несколько. Все факторы напрямую или косвенно провоцируют критические поломки. Далее рассмотрим основные проблемы, способные привести к столь плачевному результату.

Масляное голодание. Здесь важно все: низкокачественная смазка, загрязнение картера и напорных магистралей, применение агрессивных присадок. Также к подобному приводит использование масел, не подходящих к конкретному ДВС или езда с минимальным уровнем лубриканта на щупе.
Некачественный ремонт. В этой ситуации важен человеческий фактор. Мастер может недостаточно затянуть крепежные болты, установить изношенные детали.
Перегрев. Нарушение в системе охлаждения повышает рабочую температуру агрегата. После преодоления критической отметки двигатель резко клинит. Дополнительно стимулируется проблема агрессивным вождением, когда мотор работает на пределе.
Попадание воды в камеру сгорания. Научное название – гидроудар. Получить этот сюрприз можно просто проезжая вброд по глубокой луже. Если двигатель заглох в подобной ситуации – главное не пытаться его повторно запустить. Сначала нужно вскрыть крышку воздушного фильтра и убедиться в том, что внутри нет воды.
Износ отдельных частей агрегата. Сюда можно отнести истирание вкладышей, обрыв привода ГРМ, разбалтывание пальца поршня.

Важно то, что кулак дружбы не возникает «на ровном месте». Опытные водители могут выявить проблему на начальном этапе и устранить ее. Связано это с тем, что подобная поломка является следствием длительной эксплуатации двигателя в неисправном состоянии, что сопровождается посторонними шумами и капризами автомобиля.

Двигатель протянул руку дружбы, что делать?

Кулак дружбы на ДВС – это критическая поломка силового агрегата. В 90% случаев в этой ситуации восстановить мотор будет невозможно. Поврежденный блок обычно не варится, а заменяется целиком. Также потребуется дефектовка и замена поршневой группы. В результате, даже если двигатель подлежит ремонту – купить другой в рабочем состоянии будет дешевле.

Видео

Детально изучив, что такое рука дружбы на машине и причины ее возникновения, пользователю остается хорошо заботиться об автомобиле и вовремя устранять проблемы.

Что значит «кулак дружбы» в двигателе

Кулак дружбы двигателя: причины

Кулак дружбы и гидроудар

Советы и рекомендации

Как уже было сказано, основной причиной появления кулака дружбы является заклинивание двигателя. Чтобы мотор не заклинил по причине проблем с системой смазки, необходимо тщательно подходить к вопросу подбора смазочного материала, выбирать масло по сезону. Также нужно следить за уровнем масла в двигателе и доливать смазку при такой необходимости.

Что касается использования промывок системы смазки, часто такие жидкости «отрывали» от стенок обильные загрязнения, но не растворяли их. В результате грязью забивался маслоприемник, в результате чего возникало масляное голодание даже при учете того, что уровень масла был в норме.

Появление посторонних шумов и стуков должно насторожить водителя и является поводом для проведения немедленной диагностики. Стук поршней, шатунные стуки, любые другие посторонние шумы «на холодную» или «на горячую» могут указывать на то, что в двигателе возникла серьезная поломка. Подобные проблемы имеют свойство быстро прогрессировать и также могут в дальнейшем привести к заклиниванию силового агрегата.

Для предотвращения гидроудара нужно следить за тем, чтобы:

жидкость из системы охлаждения не попадала в камеру сгорания по причине трещин в БЦ или ГБЦ;
при проезде глубоких луж или водных препятствий нужно учесть, что воздухозаборник обычно находится чуть выше переднего колеса.

Если уровень воды выше, тогда лучше сразу заглушить мотор самому, чтобы предотвратить его захлебывание. Если же мотор уже заглох, тогда не следует пытаться его сразу завести. Правильным решением будет доставить машину в сервис не своим ходом или попытаться просушить мотор прямо на месте, чем усугубить ситуацию попытками запуска и после этого восстанавливать поврежденный двигатель.

Напоследок отметим, что соблюдение указанных выше правил и рекомендаций позволит своевременно выявлять возникающие неполадки в системах и узлах ДВС, которые могут привести к заклиниванию мотора, а также избежать такого неприятного явления, как кулак дружбы в двигателе по причине гидроудара.

Гидроудар двигателя или «кулак дружбы»

Чтобы узнать, что такое «кулак дружбы», совсем не обязательно топить автомобиль, достаточно проехать на скорости по глубокой луже. Что такое гидроудар? И можно ли завести промокший автомобиль?

Если машина заглохла в луже, ни в коем случае не пытайтесь сразу запустить двигатель – это опасно. Вода губительна для мотора. Для начала откройте крышку воздушного фильтра. Воздухозаборник – это единственное отверстие, через которое вода может попасть в мотор. Если здесь сухо, то повезло. А если фильтр мокрый, то готовьтесь к худшему: это гидроудар.

Итак, вода попадает в двигатель через воздухозаборник. Ее плотность в разы больше, чем у топливной смеси. Поршень упирается в воду, но сжать ее не может. Коленвал продолжает вращаться. Шатун не выдерживает нагрузок, загибается и упирается в стенку цилиндра. Двигатель заклинивает.

Если шатун не коснулся стенок цилиндра, то при движении вниз его оборвет вместе с поршнем от удара по коленвалу. Они пробивают боковую стенку блока двигателя. Это называется «кулак дружбы», мотору конец. Оказывать ему первую помощь придется на сервисе, либо в теплом гараже.

Для начала просушите машину. Выверните свечи, снимите крышку трамблера и воздушного фильтра. Теперь можно реанимировать двигатель. В каждый цилиндр через свечное отверстие добавьте ложку свечного масла, это поможет поршням сдвинуться с места, если на стенках цилиндра появилась ржавчина.

Попробуйте провернуть двигатель вручную храповичным ключом. Если получилось сделать полный оборот, то повезло. Это значит, что шатуны не погнулись, а если и деформировались, то незначительно. Проверьте компрессию. Если меньше 8, то придется разбирать мотор.

Если компрессия в норме, то необходимо продуть цилиндры двигателем. Нужно полностью удалить из них воду. Необходимо прокрутить стартером секунд 15 – 20. Далее ставьте свечи на место и ключ на старт. Не газуйте, мотору и так досталось.

Сначала нужно убедиться, что мотор работает без посторонних звуков. Для этого у мастеров есть обычный медицинский фонендоскоп с масляным щупом. Железо – прекрасный проводник шумов. Если слышите стук, то немедленно глушите двигатель. Это стучат загнутые шатуны. Не пытайтесь больше запустить мотор, все может закончиться капитальным ремонтом.

Рассмотрим случай, когда автомобиль полностью ушел под воду. В этом случае болты и гайки могут закиснут, двигатель придется разбирать с помощью лома и болгарки. Вода тяжелее топлива. Она проникает в двигатель и вытесняет смазку через щуп и крышку заливной горловины. Если автомобиль провалился под лед, то лед наверняка скует все детали в двигателе. Такой мотор не заведется. Это уже не двигатель, а скорее холодильник.

Снимите головку блока. В поршневых колодцах наверняка тоже будет лед. Разобрав двигатель, увидите последствия гидроудара: гнутые шатуны, их заклинило; лопнули поршневые кольца; растянуло цепь привода ГРМ, ее тоже придется распилить.

Избежать гидроудара просто. Воздухозаборник находится выше колеса, если вода прибывает, то сразу глушите мотор, тогда он не захлебнется.

Двигатель все-таки заглох? Откройте капот и посмотрите на воздушный фильтр. Вода может попасть в трамблер или катушку зажигания. Искры нет – мотор не заведется. Перед переправой по льду накройте трамблер и катушку зажигания целлофановым пакетом. Также нужно удалить влагу из моторного отсека, подойдет обычный компрессор. Необходимо высушить блок предохранителей, высоковольтные провода, разъемы и клеммы аккумулятора.

Теперь можно заводить. Если вы сделали все правильно, но не уверены, что автомобиль исправен и может ехать, то не рискуйте. Лучше промокнуть самому и вытолкать машину, или на буксире, чем потом ремонтировать двигатель. Постарайтесь избежать столь неприятного для двигателя явления, как гидроудар, и не испытывать на своем автомобиле, что такое кулак дружбы.

Видео

Статьи по ремонту автомобилей и другие советы:

Что такое рука дружбы на машине и причины ее возникновения

Как возникает кулак дружбы на моторе

Поршневая группа стопорится – это может вызываться чем угодно.
Коленчатый вал продолжает вращаться по инерции – работающий мотор невозможно остановить мгновенно.
На шатун заклинившего поршня прилагается критическая нагрузка, и он деформируется (изгибается).
Далее изгиб увеличивается, и деталь разрушается, либо упирается в стенку блока, проламывая ее.
Все содержимое картера вылетает наружу.

Устройство

Основные части бензопилы следующие:

двигатель;
пильный аппарат;
рама с рукоятками;
бензобак.

Двигатель — одноцилиндровый двухтактный карбюраторный. Охлаждается потоком воздуха, создаваемым центробежным вентилятором. Двигатель и пильный аппарат — независимые узлы, соединенные в 1 блок фланцевым крепежом и зафиксированные хомутом.

Что провоцирует кулак дружбы

Масляное голодание. Здесь важно все: низкокачественная смазка, загрязнение картера и напорных магистралей, применение агрессивных присадок. Также к подобному приводит использование масел, не подходящих к конкретному ДВС или езда с минимальным уровнем лубриканта на щупе.
Некачественный ремонт. В этой ситуации важен человеческий фактор. Мастер может недостаточно затянуть крепежные болты, установить изношенные детали.
Перегрев. Нарушение в системе охлаждения повышает рабочую температуру агрегата. После преодоления критической отметки двигатель резко клинит. Дополнительно стимулируется проблема агрессивным вождением, когда мотор работает на пределе.
Попадание воды в камеру сгорания. Научное название – гидроудар. Получить этот сюрприз можно просто проезжая вброд по глубокой луже. Если двигатель заглох в подобной ситуации – главное не пытаться его повторно запустить. Сначала нужно вскрыть крышку воздушного фильтра и убедиться в том, что внутри нет воды.
Износ отдельных частей агрегата. Сюда можно отнести истирание вкладышей, обрыв привода ГРМ, разбалтывание пальца поршня.

BMW e90 n52b30 „Кулак дружбы“

#1 Lehrling

1 770 сообщений

Наверх
Жалоба

Кулак дружбы в двигателе

Посвящается 30-летию с начала выпуска двигателей 3S-FE (1986-2003).

В большом обзоре мы упоминали о самой неприятной особенности заслуженного двигателя Toyota. Остановимся на этом чуть подробнее.

Во время работы двигателя происходит отрыв головки болта крепления крышки одного из шатунов, затем поломка второго болта, после чего вращающийся коленвал и сорвавшийся с места шатун наносят двигателю катастрофические разрушения. Зачастую шатун пробивает насквозь блок цилиндров — отсюда фольклорный термин «кулак (рука) дружбы».

Фото: goo-net.com и автовладельцы.

Случаи появления «кулаков дружбы» отмечались еще на ранних 3S-FE (1990-1996), однако воспринимались тогда именно отдельными случаями, которые могли быть списаны на условия эксплуатации.

В участившуюся «особенность» эта поломка превратилась, по странности, с приходом в страну более свежих моделей, оснащенных модернизированными 3S-FE (1996-2003).

Ну а поистине массовой проблема стала для автомобилей с 3S-FSE. Первые «взорвавшиеся» D-4 мы увидели здесь в 2003-м, ну а торговцы и ремонтники на востоке страны были осведомлены еще раньше.

Как правило, обрывы шатунов (на самых разных автомобилях) в народе считают последствиями прихвата поршней или вкладышей, обвиняя в этом качество масла, качество бензина, охлаждение, режимы работы. но не задумываясь об изначальных конструктивных дефектах.

Однако в случае тойотовских двигателей 3S-FE/3S-FSE причина поломки — именно недостаточный запас прочности шатунных болтов.

Первыми это на практике поняли те, кто при переборке двигателя ломал шатунные болты при затяжке их даже номинальным моментом, и поставщики запчастей.

Увы, по номеру детали выделить «неудачные» болты невозможно — 13265-62030 использовался и на менее проблемных 3S-FE второй ревизии (с начала 90-х), и на более проблемных модернизированных (после 1996 года). Так же как 13265-74030 шел на все 3S-FSE.

Первопричина проблемы так и не идентифицирована, ссылка пытающихся сохранить лицо японцев на коррозионное воздействие масла звучит издевательски. На сорванных в процессе сборки шляпках видно, что излом носит усталостный характер, зона долома имеет различную площадь и форму.

Для уменьшения вероятности поломки остается разве что:
— при переборке никогда не использовать шатунные болты повторно
— не покупать болты на разборках
— не вколачивать новый болт в шатун, а аккуратно протягивать за резьбу
— затягивать новые болты строго номинальным моментом

Небольшое замечание о взаимозаменяемости. На моделях японского рынка для всех двигателей 3S-FE (начиная со второй ревизии и до конца выпуска), предписывается установка «родных» болтов -62030. На моделях всех внешних рынков с 3S-FE в качестве замены штатным -62030 предписываются также болты -74030 («родные» для 3S-FSE).

Только через 11 (!) лет после снятия с производства 3S-FSE, японцы приоткрыли часть полезной информации. Речь о бюллетене (или отзывной кампании) #2919 от 12.04.2012.

Проблема: Прочность шатунных болтов недостаточна. Под воздействием продуктов старения моторного масла они могут выйти из строя. Это приведет к поломке двигателя, которая может вызвать аварию или пожар.

Решение: Заменить все шатунные болты в рамках кампании. Информировать владельцев о необходимости регулярной замены масла. Пометить краской исправленные машины.

Распространение: Модели с двигателем 3S-FSE — Vista SV50 1998-2001, Corona ST210 1996-2001, Nadia SXN10 1998-2001. Всего около 70000 автомобилей.

Почему вообще стало известно об этой кампании? В отличие от европейского и американского рынков, сервисные бюллетени японских производителей для внутреннего рынка достать крайне проблематично. Но в данном случае дефект может непосредственно влиять на безопасность движения, поэтому Toyota пришлось публиковать информацию открыто с привлечением MLIT (Ministry of Land, Infrastructure, Transport and Tourism).

Почему речь только о 3S-FSE? Это как раз понятно. Во всех отношениях неудачный мотор поставлялся только на несколько старых моделей внутреннего рынка, многие из таких автомобилей уже не эксплуатируются (внутри Японии), так что масштабы кампании не так велики. В случае же 3S-FE речь идет не о десятках тысяч, а о миллионах автомобилей популярных моделей, выпускавшихся втрое дольше, и массово поставлявшихся в том числе на европейский и американский рынки (RAV4, Carina E, Avensis). Так что «раскаяния» Toyota в их отношении можно ждать еще долго.

Кулак дружбы G4KC или как я сделал капремонт мотора своими руками

Купил Хендай сонату нф 2.4л, довольный был невероятно, покатался и спустя 4 месяца пришла беда, отваряй ворота… ЗАСТУЧАЛ ((( причем застучал на трассе и стук был похож больше на цокот, потому и не распознал его как опасный, ибо брякала растянутая цепь и подумал, что это какая-то «новая стадия бряканья». Доехал до дома, вроде без изменений, потери в тяге нет, роковой была попытка доехать до сто((( Оборвало шатун и разбило блок в двух местах… Блин, вот это БЕДЕ подумал я, в сервисе однозначно сказали меняй мотор. Позвонил бате, он прилетел, прицепили и утащили в отстойник ждать своего часа, а я пошел курить интернет.
Долго шарясь по интернету нарыл несколько вариантов контрактных моторов, но все от 74000 и выше…
В расстроенных чувствах погрузился в мысли о несбывшемся отпуске и прочем чего уже не будет, ведь все говорили, что с дырой в блоке жить нельзя…Но, всё исправил знакомы перекуп!)))) Говорит, что это совсем не беда, всё варится, тем более блок алюминиевый, а вал легко точится, о чем я и сам знал. За эту мысль я и ухватился!

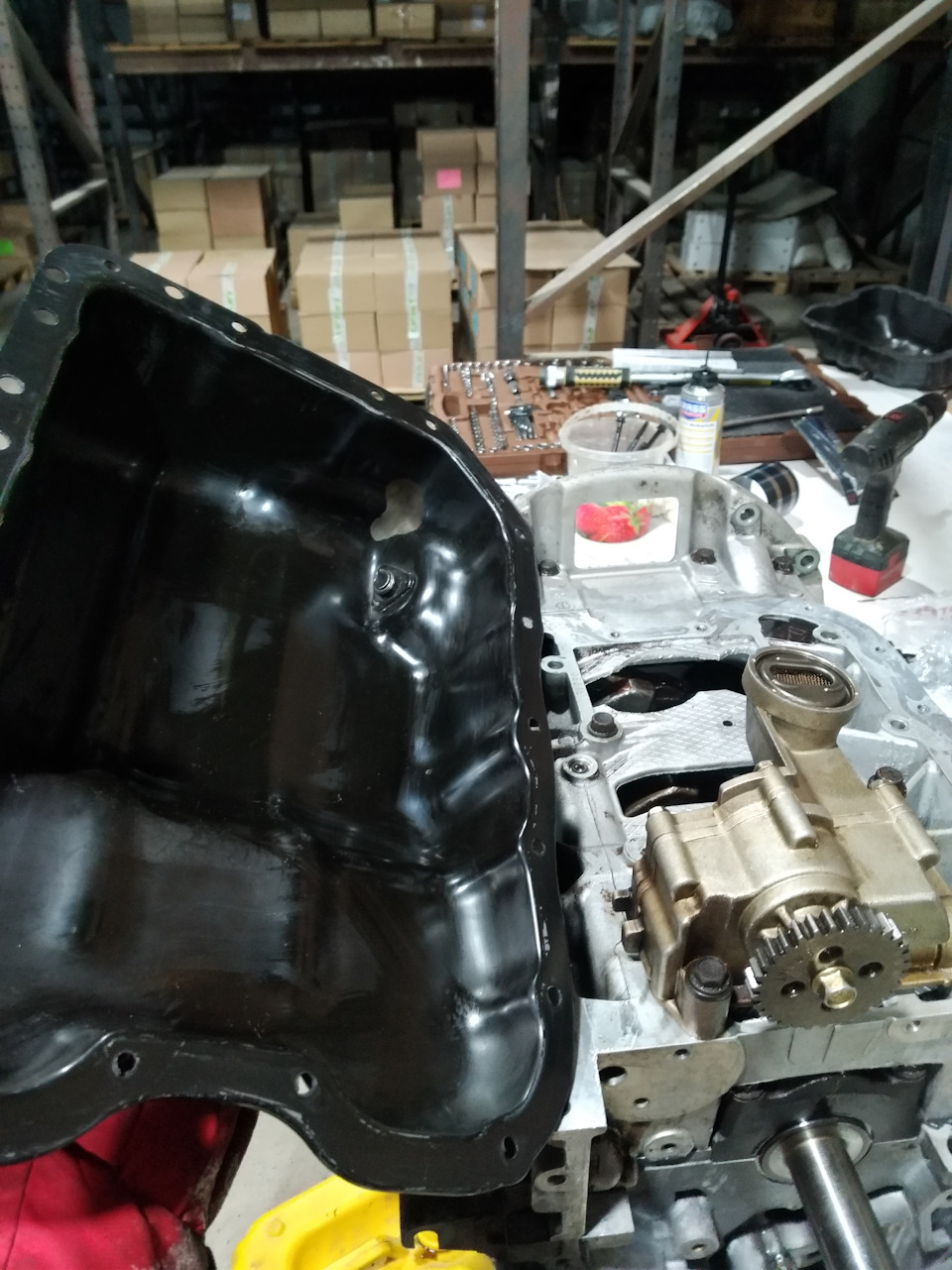

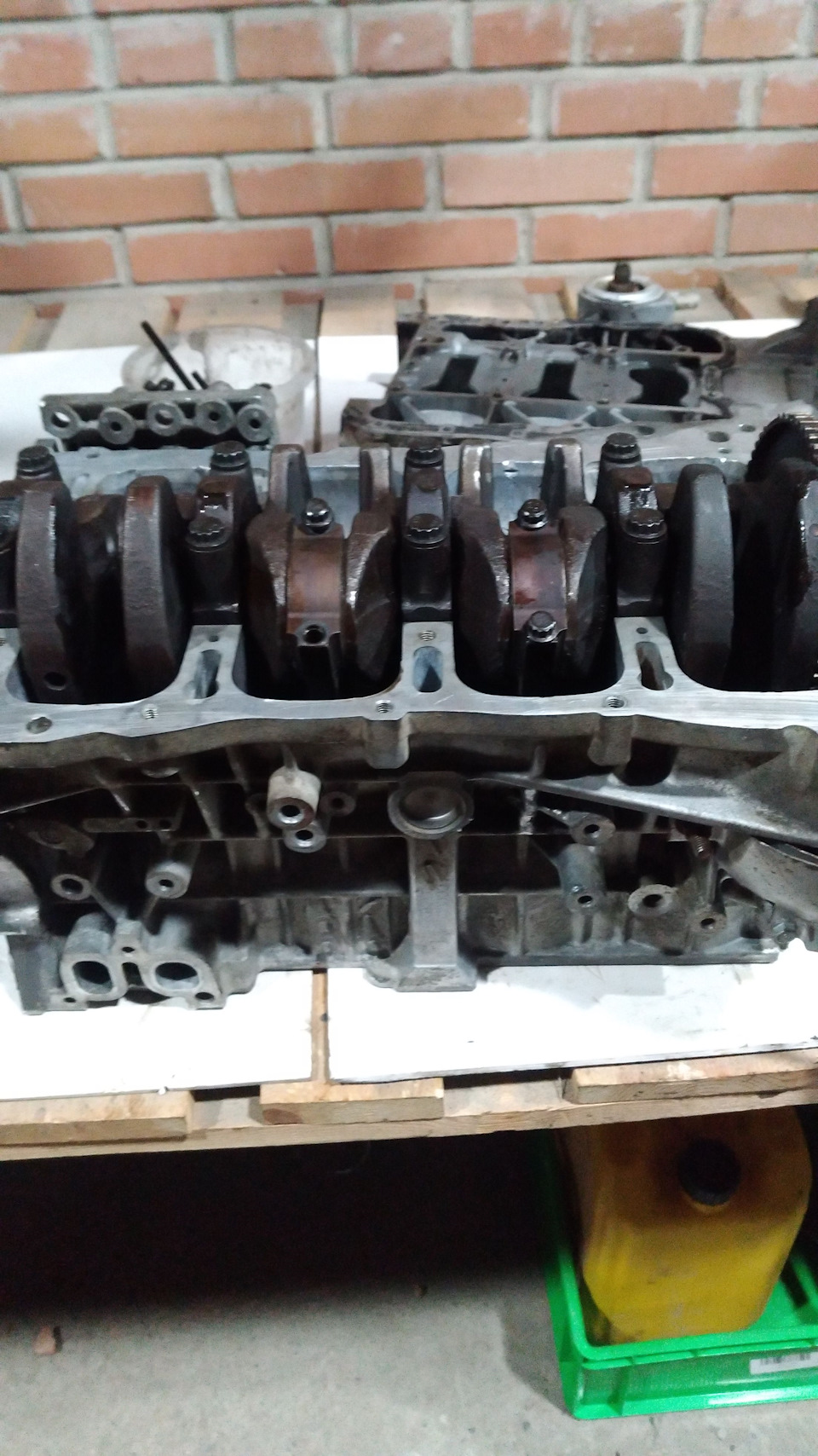

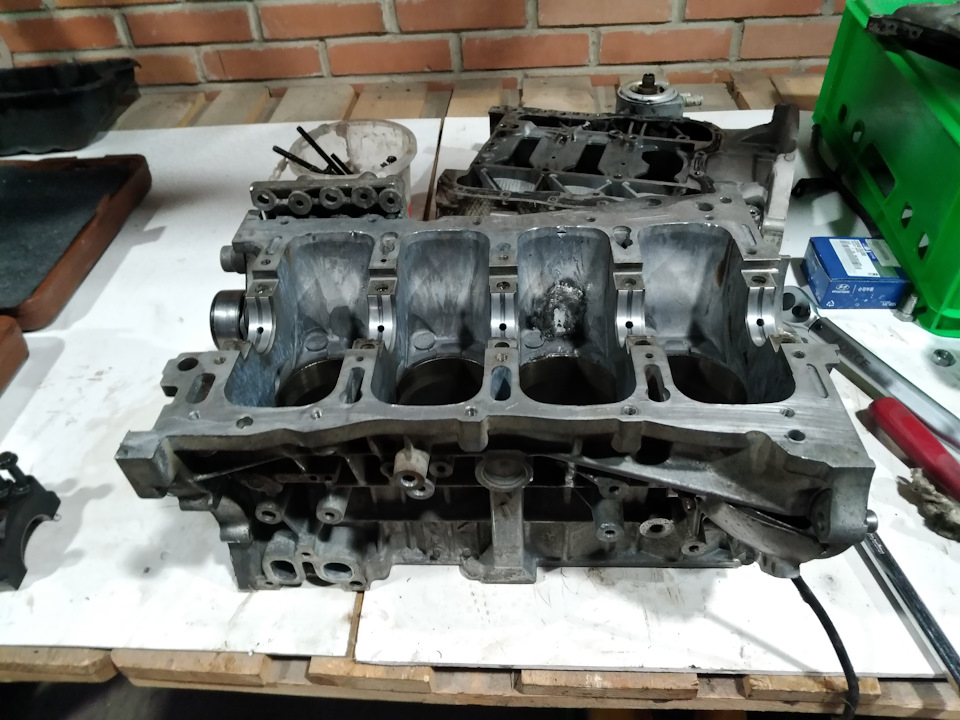

Не долго думая, выдрал мотор, раскидал его на части и наткнулся на неведомую Х…НЮ

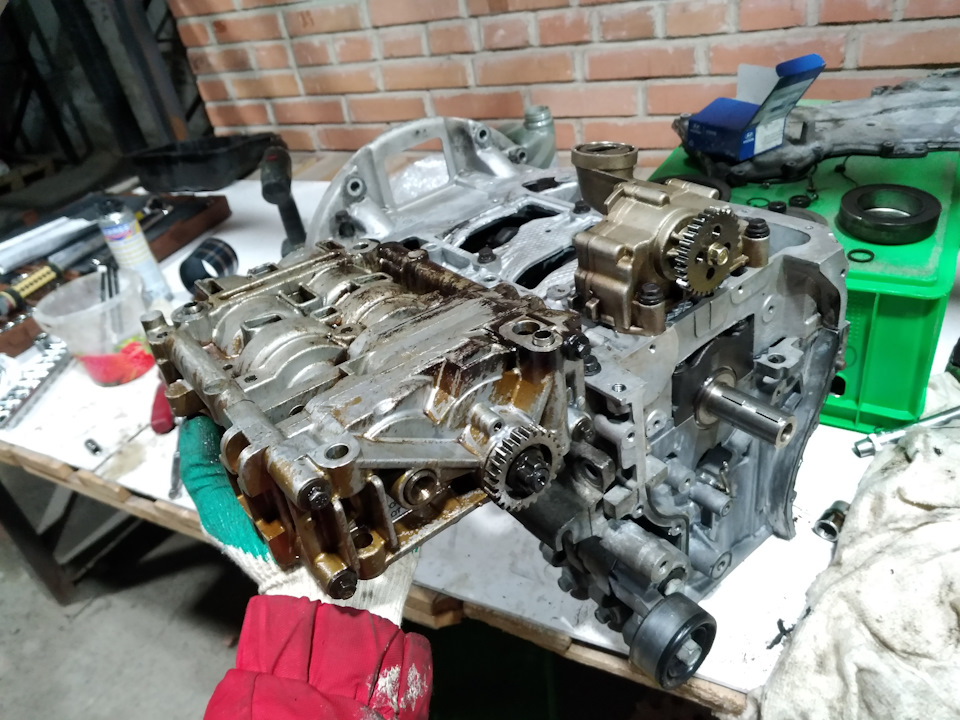

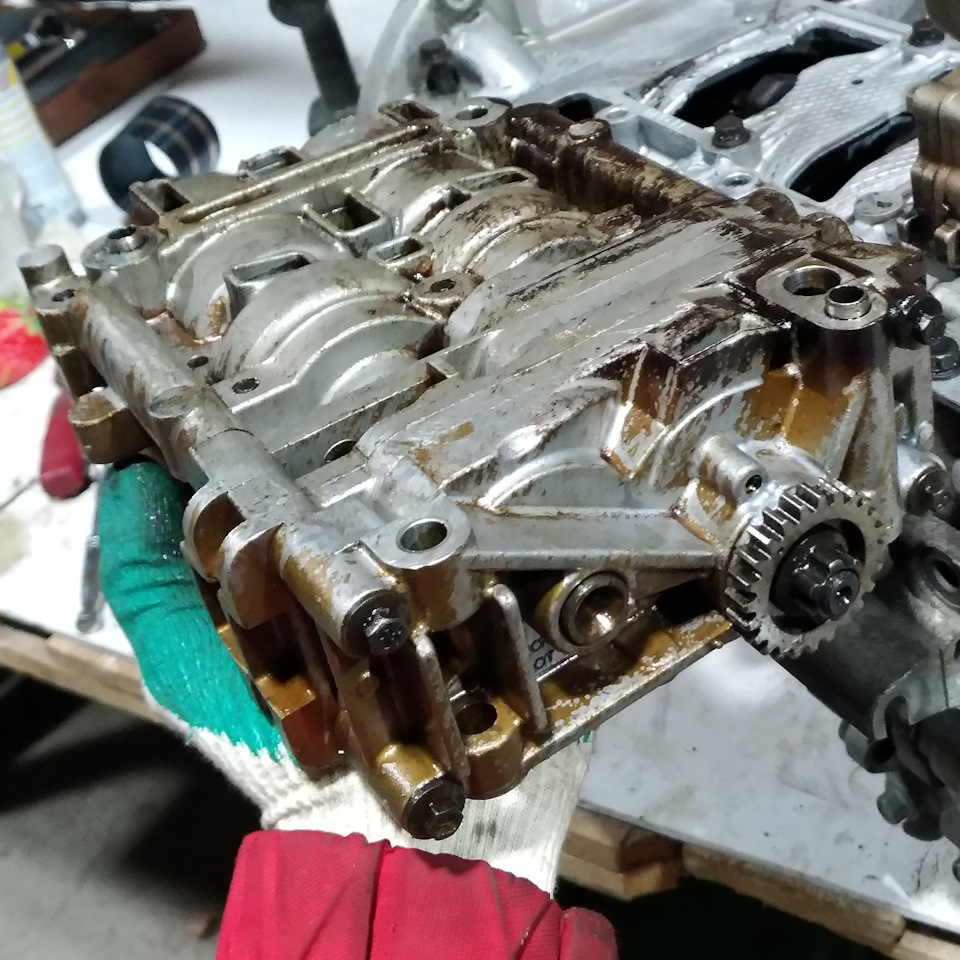

, это был блок балансиров, который, по сути, нах не нужная хрень созданная для поглащения излишних вибраций и колебаний мотора …Или что-то такое, но всё бы ничего, если бы она не было связана с маслонасосом…Но об этом позже!

Уже на следующий день повез вал точить к токарю, который мне и подсказал, где можно заварить дырку в блоке!

Позвонил чуваку и уже к вечеру получил свой абсолютно целый блок)))

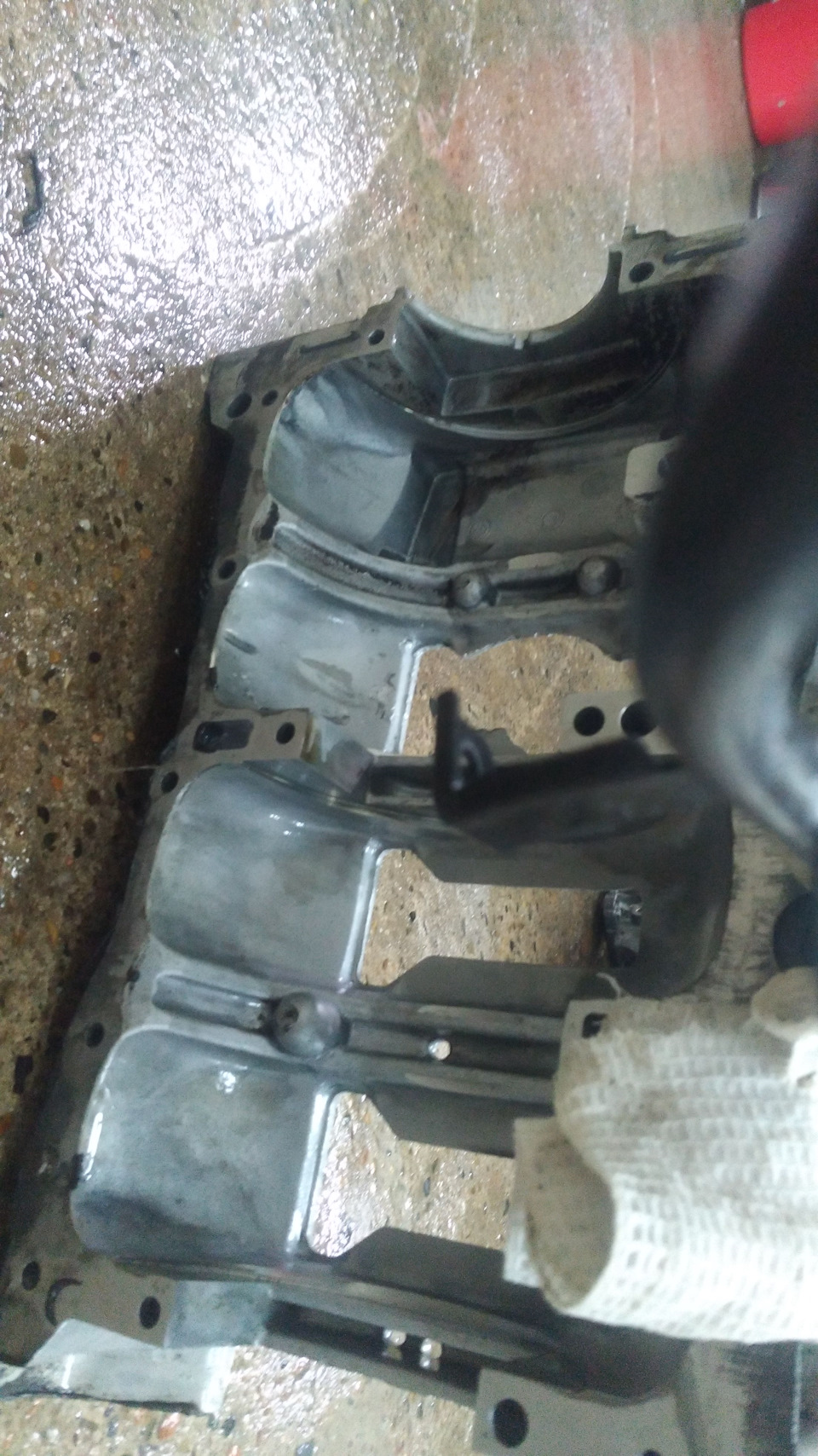

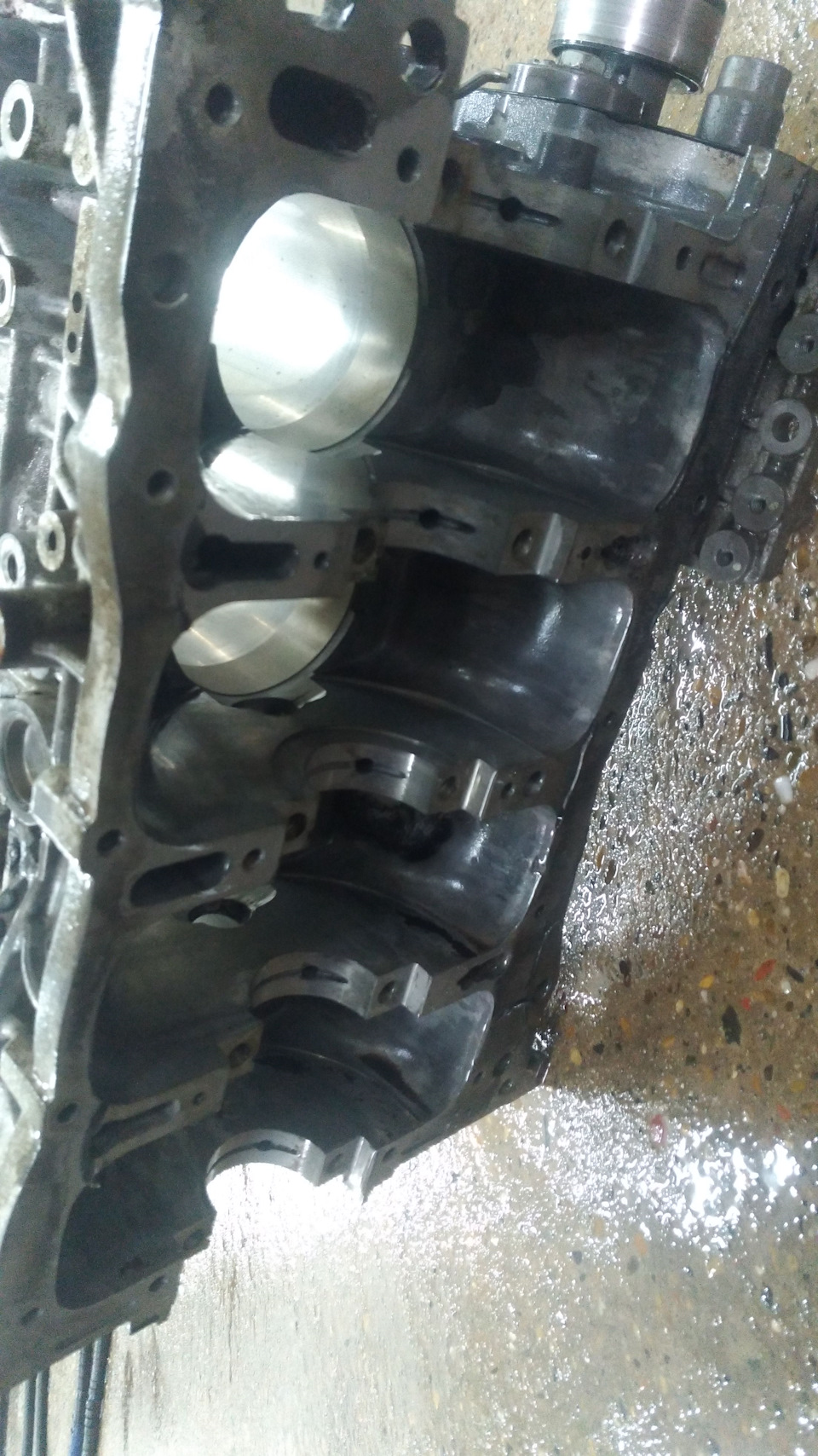

После всей экзикуции увез блок на мойку, где его добросовестно 3,5 часа отмывали и в результате я получил почти новый блок))) Что самое интересное, в цилиндрах и на распредвалах совершенно небыло выработки! Блин! При пробеге в 200000 нет выработки, как так?
Проблема встала там, где я её не ждал, токарь не знал под какой размер точить и отправил меня вначале за вкладышами, а потом к чуваку, который может всё это промерить и сказать размер шеек…_Бляяяя, ну что за комерсы, почему нельзя всё это сделать в одном месте? Но, делать нечего и я поехал за вкладышами…И…О БЕДЕ! На мотор G4KC, …KD, …KE и тому подобное оригинальных ремонтных вкладышей НЕТ! Ну какого Х…орька! Неужели на этом всё и закончится? Но что -то мне подсказывало, что не я первых проделываю это деяние и есть решение, за что спасибо www.drive2.ru/l/8773650/ вот этой статье))
А решение было таково:
Коренные вкладыши Taiho M657A025 (Мотор G16A SUZUKI) 1200р
Шатунные вкладыши Taiho R098H050 (Мотор SR18 NISSAN) 800р
Которые есть чутьли ни в каждом ларьке и являются оригиналом для японских авто!
Они и были куплены! после чего всё собрали и померили, получив следующие размеры для токарей!
Коренная шейка 51,77мм
Шатунная шейка 47,47 мм
Напоминаю, что коренные я точил под 0,25, а шатунные под 0,5.
Так же я быстренько нашел шатун с поршнем за смешнуе деньги 800р))) от мотора G4KE, который мне прекрассно подошел)) Но для пущей важности перед сборкой, на всякий случай, положил на весы, вес был у всех одинаковый ровно 1 кг)))
После проточки вала и отмывки блока, приступил к сборке

Надо сказать, что как-то с самого начала всё не задалось и на этой стадии возникли трудности.Вал зажимало и он нив какую не крутился… Как и всё в России надо доработать напильником… Разобрал и в местах где видны задиры шлифанул нулевкой, совсем немного и вуаля, всё закрутилось))))
После того как вложил вал и прикрутил нижник блока

пришла участь блока балансиров, который не отличается особой надежностью и является по сути рудиментом…Делать нечего, опять лезу в интернет и нахожу, что есть версии с обычным масляным насосом…
Всё перевернул звонок моему товарищу СТОшнику Сане у которого я хотел попросить динамометрический ключ и который спьяну кинул сакраментальную фразу: -Да ни х …я корейци не придумали это митсубановский мотор 4В серии!
Я не поверил и полез опять на просторы инета и О ЧУДО! ГОСПОДА! тайный заговор раскрыт!
Так вот ВСЯ ЛИНЕЙКА МОТОРОВ G4KC/KE/KD — ЭТО ПОЛНЫЙ АНАЛОГ 4B10/11/12 производства MMC,
а это значит что большинство запчастей, прекрасно подходят от митсубиши!
Вот и решение на дроме быстренько нашел обычный масляный насос, заодно купил поддон, потому что он немного иной формы нем у двигателя с балансирами, но хочу сказать сразу, можно оставить и тот что есть, разница будет только в количестве заливаемого масла, т.к. поддон от MMC имеет меньший обьем. больше отличий нет.

Собственно, вот что получилось, есть еще разница в длине болтов, которыми прикручивать насос, но мне повезло и я купил его с болтами))))
Закрываем поддон

Теперь осталось установить ГБЦ и собрать переднюю часть мотора
По поводу ГБЦ, когда у меня оборвало шатун, загнуло 2 впускных клапана, купил новые оригинал, цена вопроса 600р. штука и 4 дня времени, заодно поменял колпачки
Все каталожные номера и цены выложу в конце, сейчас, просто нет под рукой.
Продолжение следует…)))

0 0 голоса

Рейтинг статьи

Что значит «кулак дружбы» в двигателе

Что значит «кулак дружбы» в двигателе

Кулак дружбы двигателя: причины

Кулак дружбы и гидроудар

Записки сервисмена 28. Жил был мотор, или… Кулак дружбы.

Кулак дружбы, или стуки в двигателе

Что такое стуки в двигателе и чем это грозит?

Кулак дружбы в двигателе

Что такое рука дружбы на машине и причины ее возникновения

Рука дружбы – что это?

Как возникает кулак дружбы на моторе

Что провоцирует кулак дружбы

Двигатель протянул руку дружбы, что делать?

Видео

Что значит «кулак дружбы» в двигателе

Кулак дружбы двигателя: причины

Кулак дружбы и гидроудар

Советы и рекомендации

Гидроудар двигателя или «кулак дружбы»

Видео

Что такое рука дружбы на машине и причины ее возникновения

Как возникает кулак дружбы на моторе

Устройство

Похожие статьи

Что провоцирует кулак дружбы

BMW e90 n52b30 „Кулак дружбы“

#1 Lehrling

Кулак дружбы в двигателе

Кулак дружбы G4KC или как я сделал капремонт мотора своими руками
