Электроусилитель руля ЭУР на Ниву 3 (установка и подключение)

Электроусилитель руля ЭУР на Ниву 3 (установка и подключение)

Электроусилитель руля ЭУР на Ниву 3 (установка и подключение)
Да, уж, писать оно всегда не охота особенно с Android устройства, виноват каюсь! Однако, учитывая тот факт что ЭУР стоит уже на Форе, хочу поделится с нюансами установки и подключения.
И так после приобретения ЭУРа с причиндалами, естественно проверил работоспособность, оно работает и я успокоился, и лежало в се это хозяйство мертвым грузом почти год. За этот период искал (получается не усердно) установочный комплект с пластинами проводами и карданом. Думал куплю установочный комплект, установлю и буду доволен, и тут же возникли трудности с приобретением, так как я ранних записях упоминал что с логистикой у нас проблемы. Долго сомневаясь, все же решил изготовить собственноручно.
Металлическую пластину 4 мм резал болгаркой отверстие сверлил и выжигал сваркой, доводил напильником, пластина была готова

и после марафета и покраски пластины ЭУР красовался на Ниве. Но перед тем как делать какие либо манипуляций с металлом был изготовлено шаблон из картона и посадочные отверстие подгонялись по месту.

Вопрос № 1 был снять и тут же возник вопрос № 2 под название рулевой кардан, нужно было поженить часть кардана от Приории на кардан Нивы, что произошло следующим образом:
После многократных замеров по месту, карданчик Нивы был расчленен как показано на фото,

путем спиливания и выбиванием оставшийся части, удалятся белая пластмассовая хрень и обтачивается част метала куда будет вставляется болт обтяжки части карданчика от Приории.

Таким образом мы имеем следующие; без единой сварки ЭУР+карданчик от Приории + вал от Нивы с карданчиком и далее родная рулевая колонка. Если считать не большой изгиб то можно сказать получился идеально,

руль крутился и можно было ездит в обычном режиме без усилителя. Чему я был не сказано рад и доволен как слон.
Оставалось электрическая часть, подключение силовой и управление ЭУРа, под рулевых с замком зажигании. Мне как профессиональному энергетику по автоматике не представлял проблем, и информации и просторах тыр-нета множество, описывать не вижу смысла, за исключением некоторых нюансов, а именно:
Цвета проводов установленного ЭУРа отличались от той что было в описаниях взятых с и-нете, и терзали смутные сомнения и пришлось изучить скрупулёзно распиновку ЭУРа от Приории подключил как расписано на фото

Далее, не знаю повезло или как, я приобрел ЭУР от Приории универсал, то есть с функции управления дворников и омывателя задних стекол ( не знаю есть ли такая функция у седанов), что смог задействовать и убрать родную клавишу с центральной панели. Подключение делал как описано тут www.drive2.ru/l/6212521/ и тут www.drive2.ru/l/6207897/ .

При подключении выяснилось что при покупке данного девайса нужно было брать с целиком с косой проводов, у моих разъёмов был варварски откушан с небольшим запасом, что доставило дополнительные хлопоты, а так же был приобретен на разборке силовой предохранительный блок (для возможности сажать дополнительную нагрузку в перспективе)

Все подключено и функционирует за исключением управления борт компьютером на правом под рулевом переключателе и сигнала (обхожусь пока без сигнала).
Заключение хочу сказать что я доволен проделанной работы, одни положительные эмоции.
Из опыта эксплуатации могу сказать, что если нет заряда генератора (а нужно доехать, хотя бы до СТО), то быстрее садится аккумулятор, но это дело поправимое, просто надо снять силовой предохранитель ЭУРа.
А да забыл сказать что блок предохранители покупалос с металичиским кранштеином куда оно крепилось, дабы не ломать голову по поводу крепления

По ходу эксплуатации выяснилось что если генератор не работает или не до доет напряжения то логика ЭУРа сама отключает систему, выяснилось при отказе гены.

Комплект электроусилителя руля на ниву

Мегаполис-Авто осуществляет гарантийное и после гарантийное сопровождение профессиональных противоугонных и охранных систем компаний «ФЛИМ» и «AlarmTrade».

Компания удостоена статуса «Лидер Отрасли 2014 года»

Новые статьи в разделе

  • Tестируем автомобильную охранную сигнализацию нового поколения Pandora DX-4G

Автомобильные охранные сигнализации с GSM связью уже давно стали обычным и рядовым способом охраны автомобиля и дистанционного прогрева двигателя. Более того, брелочные системы уверенно становятся все менее актуальными и востребованными. И это естественно, зачем ограничивать себя в дальности

Лада Гранта — комплектация без штатного пульта, но можно активировать.

Когда-то давно, еще в бытность автомобилей Лада Калина, была комплектация, которая шла с завода без штатного пульта управления замками дверей и сигнализацией. Встретили на днях такую же комплектацию Лада Гранта. Отправили клиента в магазин за пультом управления (Ключ замка зажигания 1118, 2170,

Включение плафона освещения салона на автомобиле Лада-Веста по датчику движения.

Непродолжительные тесты предыдущей конструкции выявили небольшие (глюки) самопроизвольные срабатывания при солнечной погоде. Поэтому решили попробовать другой вариант, с емкостным датчиком. Изначальная чувствительность датчика в 10-15 мм конечно не устроила (чтобы включить плафон его приходится

Новые статьи в разделе

  • Лада Гранта — комплектация без штатного пульта, но можно активировать.

Когда-то давно, еще в бытность автомобилей Лада Калина, была комплектация, которая шла с завода без штатного пульта управления замками дверей и сигнализацией. Встретили на днях такую же комплектацию Лада Гранта. Отправили клиента в магазин за пультом управления (Ключ замка зажигания 1118, 2170,

Попытка проворота муфты замка ГАРАНТ-БЛОК на рулевом валу.

Бесконечные обсуждения способов проворота замка гарант на рулевом валу автомобиля, заставили компанию производитель снять видео по этому поводу. Устанавливаем муфту на вал, обильно смазанный смазкой и пытаемся проворачивать вал внутри муфты.

Проверяем дальность канала связи Pandora DX 90B

Один из клиентов пожаловался на плохую связь, вернее на маленькое расстояние управления и периодические пропадания связи, то есть «жалобы» брелка на отсутствие связи (он в этом случае проигрывает мелодию отсутствия связи) А у нас появилась прекрасная возможность разобраться с проблемой дальности,

Электроусилитель руля ЭУР на Ниву с карбюратором и комплектом подключения

Электроусилитель руля ЭУР с комплектом для подключения на Лада Нива с карбюратором.

Данный комплект позволит установить электроусилитель руля на Ниву с карбюраторным двигателем. Установка не требует дополнительных доработок. Замечательным дополнением к установке электроусилителя руля для Нивы с карбюратором станет рулевая колонка от Лады Приора с эстетичным внешним видом.

Комплектация набора подключения электроусилителя руля Приора (г. Калуга) на автомобиль Нива с карбюратором:

  • Электроусилитель (Лада Приора);
  • Руль (Лада Калина);
  • Кожух рулевой;
  • Подрулевые переключатели (левый, правый);
  • Замок зажигания с ключом (ВАЗ 2110 нового образца);
  • Жгут проводов рулевой колонки;
  • Жгут проводов для подключения электроусилителя руля;
  • Рулевой вал для установки электроусилителя руля;
  • Кронштейн для установки электроусилителя руля;
  • Имитация электронного датчика скорости для карбюраторных двигателей.

Применяемость:

  • ВАЗ 2121;
  • ВАЗ 2131;
  • ВАЗ 21213.
Основные атрибуты
Страна производительРоссия
МаркаВАЗ
Тип запчастиАналог
Тип техникиЛегковой автомобиль
СостояниеНовое
МодельНива
СовместимостьВАЗ Нива (2121) 1976-, ВАЗ 21213 2001-2006, ВАЗ 2121 1994-2006
  • Цена: 32 690 руб. /комплект
  • В наличии

32 690 руб. /комплект

ДеньВремя работыПерерыв
Понедельник10:00 — 17:00
Вторник10:00 — 17:00
Среда10:00 — 17:00
Четверг10:00 — 17:00
Пятница10:00 — 17:00
СубботаВыходной
ВоскресеньеВыходной

* Время указано для региона: Россия, Тольятти

Условия возврата и обмена

Компания осуществляет возврат и обмен этого товара в соответствии с требованиями законодательства.

Сроки возврата

Возврат возможен в течение 7 дней после получения (для товаров надлежащего качества).

Обратная доставка товаров осуществляется по договоренности.

Согласно действующему законодательству вы можете вернуть товар надлежащего качества или обменять его, если:

  • товар не был в употреблении и не имеет следов использования потребителем: царапин, сколов, потёртостей, пятен и т. п.;
  • товар полностью укомплектован и сохранена фабричная упаковка;
  • сохранены все ярлыки и заводская маркировка;
  • товар сохраняет товарный вид и свои потребительские свойства.

Установка ЭУРа от Приоры в НИВУ-ВАЗ-2121-21213-21214-2131

Содержание статьи:

1. Механическая часть установки ЭУРа для Нивы

Наконец то дошли руки до установки чудо вещи, чтобы по велению пальца колеса вращались без усилия. Сразу скажу как многие пишут за 3 часа поставил ЭУР, подключил еще за 2 и поехал, такого точно не ждите. Так как вещь инародная, пока что, ее придется прилаживать в позиции 69. У меня просто спина, ноги и руки после таких процедур отваливаются. Скачал я с нета чертеж пластины, собственно он почти подходит, но пришлось дорабатывать, отверстия сверлить не на 8, а на 9 чтобы была возможность пошевелить ее при установке и самое главное подгонке карданчика. Пластина была сделана с 6 мм стали. Еще пришлось доработать овальные отверстия. Приварить на пластину болты. Пропилить отверстие и сделать его овальным, по той причине, что болт упирался в панель приборов, и приварить заново. Еще пришлось выпилить окошко в пластине. Далее принялись за карданчик. С ним пришлось извращаться. Самый удачный вариант-это выбить вал с вилки одного из карданов и по мере кручения рулем выяснится насколько его нужно укоротить. Для этого нужно срезать сварку по кругу у вилки. Потом выбить вал, в итоге останется карданчик со шлицевой, у меня например нивской. Далее обрезаем вал с карданчиком и шлицевой приоровский, подлиньше. Насаживаем вилку нивскую на приоровский вал, ставим его на место, крутим рулем, смотрим, длинно отрезаем. Проделываем эту процедуру пока вал не перестанет выдвигаться и мешать ходу крестовины. У меня эта процедура заняла не мало времени, где то 5 раз примерял. Потом все это дело покрасили, снял панель достал проводку. На этом все закончили.

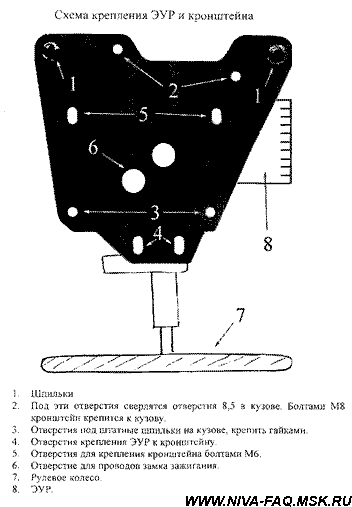

Пластина. Доработки по пластине отмечены красным цветом.

Покрашенная пластина доработанная с приваренными болтами.

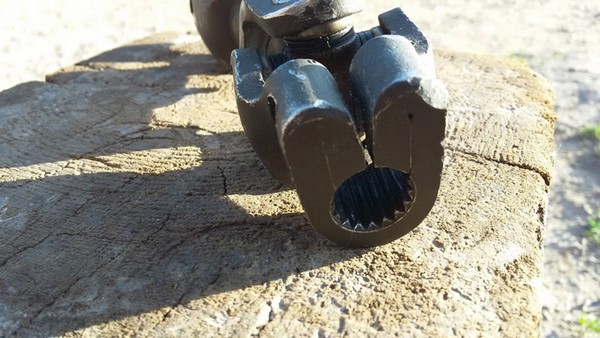

Карданчик с нивовской шлицевой

Карданчик с приоровской шлицевой

Готовый, подогнанный по длине.

2. Электрическая часть установки ЭУРа для Нивы

Для дальнейших работ нам понадобилось:
-провод 6 квадратов и 1,5 квадрата;
-колодка на датчик скорости;
-подрулевые с колодками для них;
-замок приора;
-колодки для ЭУРа;
-кнопка рабочего света 2108 трехпозиционная;
-колодка для кнопки;
-трубка термоусадочная разных размеров;
-паяльник;
-желание).
Работал по следующим схемам:

Подключение ЭУРа (сигнал тахометра взял с датчика холла средний провод — зеленый), плюс — с голубого с черной полосой провода; силовой плюс от аккума.

Схема подключения кнопки и замка. Все просто.

Схемка подключения датчика скорости. Плюс от голубого с черной полосой провода. Центральный на ЭУР.

Вот смотрите результат на фото. Кстати ЭУР работает как положено. Крутится не пальцем, а одной рукой).

На серединном этапе

Вчера закончил с эстетической частью установки электроусилителя. Подогнал кожух приоровский, был бы он чуть длиннее и выше в некоторых местах получилось бы вообще супер. В принципе результатом доволен. Докупил уплотнитель замка зажигания, кое какие болтики для крепления кожуха и подрезал по месту. Результат на фото.

Вид с левой стороны

Со стороны замка зажигания

https://www.drive2.ru/l/6908929/, https://www.drive2.ru/l/6933110/, https://www.drive2.ru/l/6943838/

Рулевые тяги НИВА

Комплект усиленных муфт рулевых тяг для Нивы
Изготовление усиленных рулевых тяг в �

Электроусилитель руля 21214 (полный комплект)

  • Лада Нива 4х4 (ВАЗ 21214, 2131) с инжекторным двигателем

Комплектация:

  • Электросилитель (Лада Приора)
  • Руль (Лада Приора)
  • Кожух рулевой
  • Подрулевые переключатели (левый, правый)
  • Замок зажигания с ключом (Лада Приора)
  • Жгут проводов рулевой колонки
  • Жгут проводов для подключения электроусилителя руля
  • Рулевой вал для установки электроусилителя руля
  • Кронштейн для установки электроусилителя руля
  • Кольцо подрулевых переключателей Лада Приора

Производство: г. Калуга.

От установки данного комплекта ЭУРа помимо комфортного управления Вы получаете рулевую колонку от Лада Приора, которая эстетично впишется в салон вашего автомобиля.

Габариты в упаковке (ДхШхВ), мм

Электроусилитель руля 21214 (полный комплект)

  • Лада Нива 4х4 (ВАЗ 21214, 2131) с инжекторным двигателем

Комплектация:

  • Электросилитель (Лада Приора)
  • Руль (Лада Приора)
  • Кожух рулевой
  • Подрулевые переключатели (левый, правый)
  • Замок зажигания с ключом (Лада Приора)
  • Жгут проводов рулевой колонки
  • Жгут проводов для подключения электроусилителя руля
  • Рулевой вал для установки электроусилителя руля
  • Кронштейн для установки электроусилителя руля
  • Кольцо подрулевых переключателей Лада Приора

Производство: г. Калуга.

От установки данного комплекта ЭУРа помимо комфортного управления Вы получаете рулевую колонку от Лада Приора, которая эстетично впишется в салон вашего автомобиля.

Габариты в упаковке (ДхШхВ), мм

Оплата на карту VISA «Сбербанк»

Самый удобный и выгодный для Вас способ оплаты. Оплату можно произвести через систему «Сбербанк онлайн», через платежный терминал (банкомат Сбербанка), при условии, что у Вас имеется карта этого банка. Если вы не являетесь клиентом этого банка и у вас нет карты, то Вы можете в любом отделении банка через операциониста пополнить баланс, у Вас примут наличную оплату и пополнят баланс.
Комиссия от 0 до 1 %

Оплата на карту «Альфа-Банк»

Оплата на карту «Тинькофф»

Оплата на карту «ВТБ»

Наложенный платеж (оплата при получении)

Оплата заказа будет производиться в почтовом отделении при получении товара. За услуги наложенного платежа Почта России берет дополнительную комиссию — примерно 4% от стоимости заказа (посылки) при получении.

Ниже описана комиссия почты от суммы «Наложенного платежа» Вашей посылки, т.е. почта помимо стоимости доставки с Вас возьмет еще комиссию за услугу «наложенный платеж».

Комиссия почты за услугу наложенный платеж:

· до 1 000 руб. включительно — 80 руб. + 5% от суммы

· свыше 1 000 до 5 000 руб. включительно — 90 руб. + 4%

· свыше 5 000 руб. до 20 000 руб. включительно -190 руб. + 2%

· свыше 20 000 руб. до 500 000 руб. включительно — 290 руб. + 1,5%

Внимание! Предварительная оплата доставки 100% (через оплату «Сбербанк»). Это входит в наши условия «Наложенного платежа».

Дополнительную информацию уточняйте у менеджера.

Яндекс.Деньги. Этот способ оплаты подразумевает выставление счета в системе Яндекс.Деньги. Вы сможете заплатить из своего кошелька Яндекс.Деньги. ВНИМАНИЕ! Есть ограничения по сумме платежа: анонимный кошелек 15 000 рублей, именной кошелек 60 000 рублей, идентифицированный кошелек 250 000 рублей. После оплаты Вы получите электронный кассовый чек.

Перевод по системе Western Union

QIWI Wallet. Этот способ оплаты подразумевает выставление счета в системе QIWI. Вы сможете заплатить из своего кошелька QIWI. ВНИМАНИЕ! Есть ограничения по сумме платежа: 250 000 руб. После оплаты Вы получите электронный кассовый чек.

Оплата на расчетный счет для Юридических лиц и ИП (без НДС). Этот способ оплаты предназначен только для юридических лиц и индивидуальных предпринимателей. После оформления заказа отправьте реквизиты своей организации на электронную почту manager@33sport.ru В теме письма укажите номер заказа. После этого менеджер отправит на электронную почту счет на оплату установленной формы. Мы работаем без НДС. Комиссия способа оплаты — 6%.

Внимание! Независимо от того, какой способ доставки Вы выбрали, проверяйте целостность товара и упаковки при получении груза (посылки).

После сдачи Вашего заказа на терминал транспортной компании/отделение почты России, на указанный в заказе телефон и email если имеется, будет выслан трек-номер для отслеживания посылки.

Доставка Почта России (оплата Сбербанк)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти,
Стоимость доставки от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).
100% предоплата доставки заранее исключает комиссии взимаемые почтой за наложенный платеж.
Официальный сайт доставки: https://www.pochta.ru/

Доставка Почта России (1 КЛАСС)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти
100% Предоплата ЗАКАЗА+ДОСТАВКИ. Стоимость доставки озвучит менеджер при подтверждении заказа.
Официальный сайт доставки: https://www.pochta.ru/

Почта России (оплата при получении)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти
Стоимость от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).
Официальный сайт доставки: https://www.pochta.ru/

Почта EMS (курьер)

Компания EMS является подразделением Почты России, входящим в мировую систему EMS (Express Mail Service).
Экспресс доставка по всему миру.

Сроки доставки от 3-7 дней.
Стоимость от 550 рублей.
Официальный сайт доставки: https://www.pochta.ru/emspost/

Доставка транспортной компанией

Доставка одной из транспортных компаний, имеющих представительство в Вашем городе. Срок доставки: 2-10 дней в зависимости от удаленности Вашего населенного пункта от г.
Тольятти. Самый удобный и быстрый способ доставки заказов разных габаритов. Стоимость доставки от 250 руб. в зависимости от веса и дальности доставки.

Отправление заказов транспортными компаниями осуществляются по 100% оплате за заказ.
Отправка транспортными компаниями ПЭК, КИТ, Байкал-Сервис осуществляется в среду, четверг и пятницу.

Мы сотрудничаем с:

Доставка осуществляется по всей России и СНГ.

Срок сдачи заказа в Т.К. от 1 до 4 рабочих дней с момента поступления денежных средств. (в субботу и воскресение заказы не формируются).

Сроки формирования заказов, включающих услугу по покраске: 5-10 рабочих дней.

Сроки формирования заказов, позиций «под заказ» от 14 дней, более подробную информацию вы можете уточнить у менеджера.

Заказы на самовывоз оформляются на сайте, сроки формирования в среднем 1 -4 рабочих дня, после поступления позиций в пункте самовывоза, менеджер уведомит вас когда можете получить свой заказ.

ВНИМАНИЕ! Все хрупкие товары (фары, пластмассовые изделия, стекло и т.д.), по умолчанию, отправляются в дополнительной платной упаковке от ТК.Если Вы берете на себя ответственность за целостность, то можем отправить без неё. Для этого нужно сделать пометку в комментарии при оформлении заказа. Дополнительную информацию уточняйте у менеджеров.

Комплект электроусилителя руля на ниву

Этот товар выбрали 72 покупателя

  • Описание
  • Доставка и оплата
  • Отзывы (11)

Сегодня основное внимание при производстве автомобилей уделяется вопросам безопасности движения и управления автомобилем. Бурная электронизация современного автомобиля позволила внедрить новые узлы и системы для реализации вышеуказанной задачи. Ярким примером тому служит электроусилитель руля. Основной сложностью при их производстве является создание и освоение в серийном производстве калужского редуктора.
Так как электроусилители на автомобили Лада Нива 4х4 временно или навсегда сняты с производства, интернет-магазин MotorRing предлагает Вам альтернативу в виде ЭУРа от автомобиля Лада Приора с полным комплектом установки. Данный комплект устанавливается в штатные места без каких-либо доработок. В комплекте идет все необходимое для установки. Установка данного ЭУРа может быть произведена в любом установочном центре, либо самостоятельно автовладельцем, мы не обязываем производить установку в сертифицированных установочных центрах. Главный плюс от установки — рулевая колонка становится регулируемой по высоте, как и на автомобилях Лада Приора.

Обратите внимание! На автомобилях Нива 2121-31 карбюратор старых выпуской 1980-1999г.в Пожет потребоваться доработка в виде укорочения рулевого карданчика на 7-9см.

Комплектация:

  • Электросилитель (Лада Приора);
  • Руль (Лада Калина);
  • Кожух рулевой;
  • Подрулевые переключатели (левый, правый);
  • Замок зажигания с ключом (ВАЗ 2110 нового образца);
  • Жгут проводов рулевой колонки;
  • Жгут проводов для подключения электроусилителя руля;
  • Рулевой вал для установки электроусилителя руля;
  • Кронштейн для установки электроусилителя руля;
  • Имитация электронного датчика скорости для карбюраторных двигателей.

От установки данного комплекта ЭУРа помимо комфортного управления Вы получаете рулевую колонку от Лада Приора, которая эстетично впишется в салон вашего автомобиля.

Обратите внимание!
Устанавливая ЭУР, Вы вносите изменения в рулевое управление, в надежности которого нужно быть уверенным полностью. Интернет-магазин Motorring.ru продает ЭУР ТОЛЬКО производства г. Калуга. Такие ЭУР устанавливаются на конвейере АВТОВАЗа.

Некоторые интернет-магазины продают ЭУР производства г. Кизляр или ЭУР корейского производства, от которых АВТОВАЗ отказался по причине возможного самопроизвольного подруливания автомобиля с таким ЭУР. Такие ЭУР, как правило, продаются по ценам на 1000-5000 руб. дешевле.

Убедительная просьба не рисковать своей безопасностью!

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Самовывоз с нашего склада

Доступные способы оплаты:

  • Наличными при получении
  • Кредит, рассрочка
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Комплект электроусилителя руля на ниву

Сообщения автора сделаны в конференции 06.10.03 (часть 1 и часть 2).

Отсканированные материалы присланы автором. Частично они повторяют уже выложенные в статье Электроусилитель руля, но имеют лучшее качество, частично — дополняют их.

[От Ведущего FAQ.

Хочу обратить внимание, что нынешнюю версию электроусилителя будет очень непросто установить на карбюраторную машину: он подключается к контроллеру и получает информацию о скорости и оборотах двигателя из него, а не непосредственно от датчиков: см. Электроусилитель руля — информация от разработчика.

Смотрите также дополнение в конце этого файла, присланное mouse733/

Установка была проведена в СПб в известном сервисе на Качалова, 9 известным мастером по спортивным Нивам Николаем Васильевым.

Машина — 21213 97 г. в. на резине 205/70R15 с дисками КРАМЗ 6.5″, вылет 40.

Дополнительно к комплекту ЭУР было привезено:
— РР с коротким валом;
— Крышка РК с двумя выходами (оказалось необязательно) с прокладкой и дополнительной шестерней;
— Датчик скорости (шестигранный) с ответной частью разъема.

Сейчас в продаже есть ДС с выходом на хвосте под тросик спидометра. В этом случае крышку РК с одним выходом менять не надо. ДС вкручивается в раздатку а на хвост ДС накручивается тросик спидометра.

Установка в основном аналогична описанной ранее установке на инжектор. Но есть некоторые отличия.

1. Заменить РР с длинным валом на РР с коротким. Говорят, бывают карбюраторные Нивы с коротким валом. У меня была с длинным.
2. Заменить крышку РК или использовать ДС с выходом на тросик спидометра.
3. Изготовить кабель ДС. Я использовал три цветных провода, протянутых в кембрике. Длина кабеля должна быть одинаковой с длиной тросика спидометра. Я делал 2 метра — лишнее отрезал по месту. Этим кабелем наращивается ответная часть разъема ДС. Распайка разъема указана в руководстве по установке. В моем случае с прямоугольным разъемом последовательность контактов слева направо, если смотреть на торец разъема на ДС: плюс — сигнал — земля.
4. Кабель ДС протягивается рядом с тросиком спидометра и заводится в салон через то же отверстие в тоннеле. Под днищем кабель закрепили также за трос спидометра обыкновенными пластмассовыми электромонтажными хомутиками. Ушло 4 штуки.
5. Самая нетехнологичная операция — подсоединение провода к разъему коммутатора. Используется зеленый провод (крайний, ближайший к радиатору). Пришлось просто срезать часть изоляции и намотать сверху.
6. Плюс с замка зажигания я взял не из разъема на приборке, а с выхода 2-го предохранителя на длинной колодке. Это тот же самый провод. Я переклинковал клемму, подсоединив дополнительный провод.
7. Все провода протягиваются под торпеду, и монтаж производится в отверстии под приборку.
8. Порядок соединения проводов:
— провода земли ЭУР и ДС на ближайшую гайку крепления воздуховодов;
— провода плюс ДС и оранжевый ЭУР соединяем с проводом с колодки предохранителей;
— сигнальный провод ДС соединяем с желто-голубым кабеля ЭУР;
— провод с коммутатора соединяем с розово-голубым кабеля ЭУР.

В разъемы приборки лезть мне не пришлось. При монтаже удобно иметь клинковщик (обжимщик клемм) и набор клемм с колпачками, ножевые папа-мама и с отверстием под болт.

Потом стандартная сборка.

Тестовые заезды и регулировка

Выехал из бокса — Вау! Развернуться в узком проезде в 5 приемов — не вопрос. Руль реально легкий. Проверено — 4-х летний ребенок на месте крутит руль от отбоя до отбоя.

Поехал домой — ощущение совершенно другой машины, надо полностью переучиваться ездить.

Для чистоты эксперимента в связи с заменой РР и просто для того, чтобы поставить руль ровно, заехал на сход-развал. Померили сход — в норме, выставили руль.

Мне показался великоватым люфт руля — вкрутил болтик на одну грань шайбы на РР, ослабил болты рулевого карданчика, покрутил руль, затянул.

Главный результат: ЭУР сохраняет постоянным усилие на руле на любых скоростях (0-100). До установки у моей машины был довольно острый руль с сильным эффектом возвращения руля. Причем на стоянке руль крутился довольно тяжело, на скорости — очень легко. Но эффект возвращения руля не позволял слишком сильно крутануть руль. После установки на всех скоростях руль стал нетяжелым, возвращающий эффект заметно ослаб. На стоянке руль вообще не возвращается. На скорости, например на выходе из поворота на разгоне, руль возвращается, но вяловато, или я просто не привык еще. Появилась возможность перекрутить руль в повороте — надо быть поосторожнее.

Важный момент — полностью исчез эффект увода в сторону на неровностях. Если раньше на неровной дороге приходилось довольно сильно подруливать, то сейчас просто ровно сидим и объезжаем ямки — как на мерседесе. Это может быть полезно гряземесам при вытаскивании из колеи, руль как известно там удержать очень тяжело. Надо будет попробовать еще на скорости на трассе с сильной колейностью.

В общем, ощущение что информативность руля пропала вообще. Просто крутим руль и колеса поворачиваются вне зависимости от внешних условий.

С выключенным усилителем ехать тяжело, но можно. Возвращающий эффект руля тоже заметно ослаб.

3.5 оборота это много, сюда бы РР с передачей поменьше.

Ездить очень удобно, посмотрим, как будет дальше когда привыкну. Но боюсь что в машину без усилителя я уже не сяду 🙂

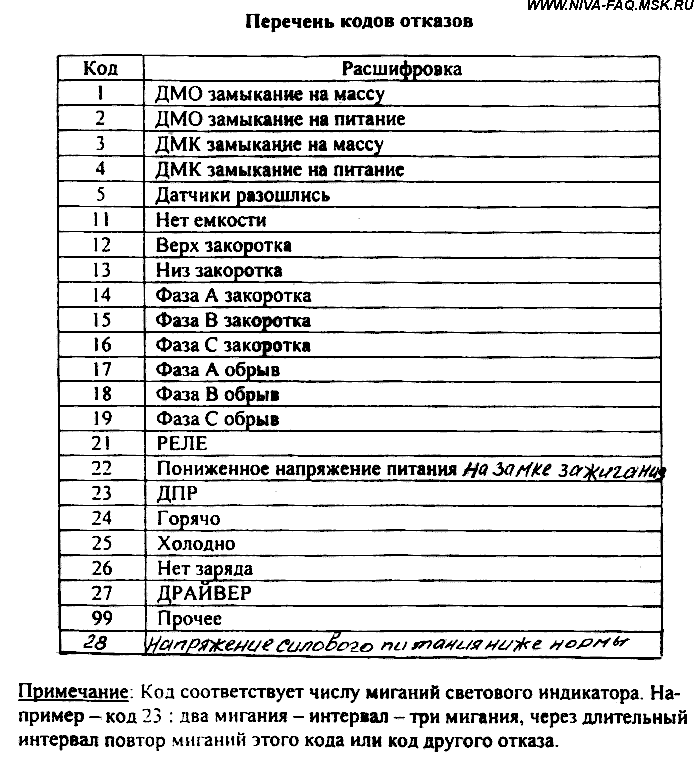

Приложенные документы

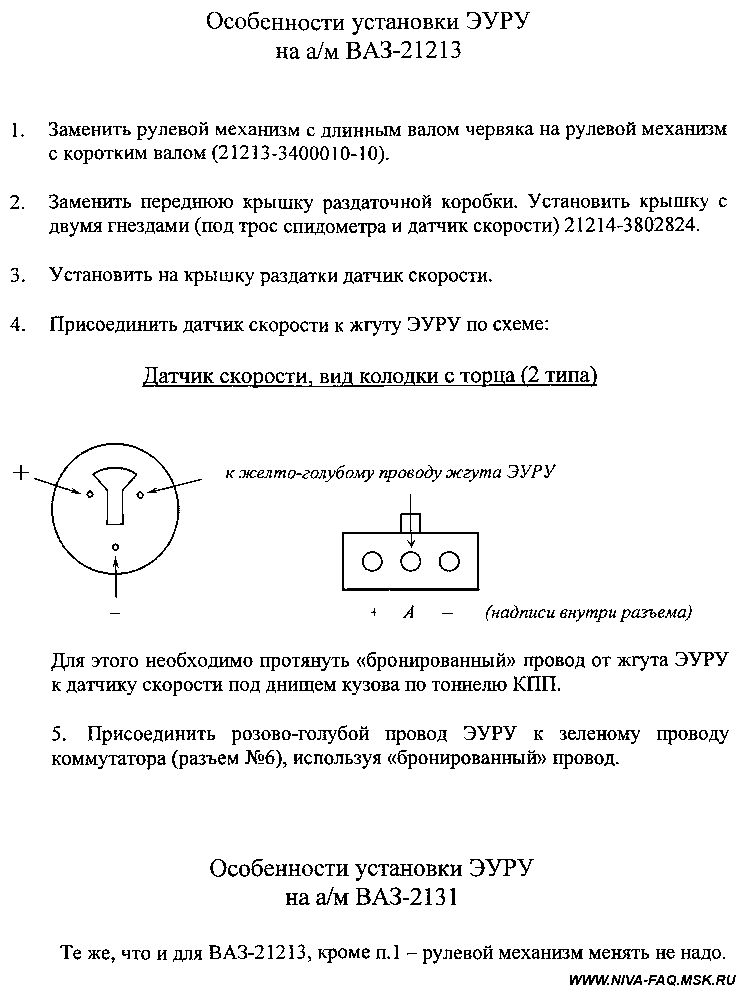

Дополнение от mouse733 — из документации на ЭМУР:

Особенности установки ЭМУР на а/м семейства 21213 (с карбюраторным двигателем).

1. Заменить крышку раздаточной коробки с одним гнездом на крышку с двумя гнездами (под трос спидометра и датчик скорости) 21214-3802824. Установить на эту крышку 6-тиимпульсный датчик скорости (например, 2112-3843010 или 2111-3843010).

2. Присоединить датчик скорости к жгуту ЭМУР. Распиновка находится внутри датчика скорости. +12 В (можно к оранжевому проводу комбинации приборов), сигнал (может быть обозначен буквой А) к серому проводу жгута ЭМУР и масса.

Коричнево-красный провод жгута ЭМУР присоединить к клемме 6 (зеленый провод) коммутатора.

НИВА КЛУБ

International Niva Club

  • Список форумовАвто — ТехникаТехнический раздел Lada NIVA Legend (Лада 4х4 Нива)Общетехнический
  • Поиск
  • Ссылки
    • Темы без ответов
    • Активные темы
    • Поиск
    • Интернет-магазин «НИВА ШОП»

    Электроусилитель рулевого управления — ЭУР

    Электроусилитель рулевого управления — ЭУР

    Сообщение Levsha » 30 янв 2012, 15:00

    Re: ЭУРУ (электронный усилитель рулевого управления)

    Сообщение Антоха » 30 янв 2012, 15:18

    Re: ЭУРУ (электронный усилитель рулевого управления)

    Сообщение Levsha » 30 янв 2012, 15:34

    Re: ЭУРУ (электронный усилитель рулевого управления)

    Сообщение Антоха » 30 янв 2012, 15:38

    Re: ЭУРУ (электронный усилитель рулевого управления)

    Сообщение Levsha » 30 янв 2012, 15:51

    Re: ЭУРУ (электронный усилитель рулевого управления)

    Сообщение Антоха » 30 янв 2012, 16:21

    Re: ЭУРУ (электронный усилитель рулевого управления)

    Сообщение Desna » 30 янв 2012, 16:23

    Re: ЭУРУ (электронный усилитель рулевого управления)

    Сообщение wwm » 30 янв 2012, 16:25

    Re: ЭУРУ (электронный усилитель рулевого управления)

    Сообщение Levsha » 30 янв 2012, 16:34

    Аттох ты о каких четвертях. написано жешь » снижение усилия на руле с 22 до 3,5 кГс. »
    и вапсче! хватит дёгтю давай про мед

    Десна! только вот цена на этот киткомплект

    Re: ЭУРУ (электронный усилитель рулевого управления)

    Сообщение Антоха » 30 янв 2012, 16:42

    Re: ЭУРУ (электронный усилитель рулевого управления)

    Сообщение Ghost_killer » 30 янв 2012, 19:12

    Re: ЭУРУ (электронный усилитель рулевого управления)

    Сообщение Parshmak1 » 30 янв 2012, 21:32

    Re: ЭУРУ (электронный усилитель рулевого управления)

    Сообщение chubik » 30 янв 2012, 21:54

    Re: ЭУРУ (электронный усилитель рулевого управления)

    Сообщение Parshmak1 » 30 янв 2012, 22:18

    Re: ЭУРУ (электронный усилитель рулевого управления)

    Сообщение chubik » 30 янв 2012, 23:37

    Re: Электроусилитель рулевого управления — ЭУР

    Сообщение Levsha » 01 фев 2012, 13:30

    Ghost_killer! фото ЭУРа в студию плиз! желательно исчо фотку установленного на класику.
    какие соображения по установке ЭУРа в ниву? что значит «сделать качественно проводку»?
    по своим наблюдениям и первым примеркам получается следующее: если ставить как он стоит в Калине и чтоб фунциклировала регулировка рулевой колонки, то добавляются «сварко-болгарко» работы с правой стороны усилителя к которому пидальный узел крепится.
    если ЭУР перевернуть вверх ногами то становтся он намного компактней только тогда прийдется отказаться от регулируемой рулевой колонки. как то так.
    кстати шлицовка (руля и карданчика) ЭУРа с Калины с нивовской шлицовкой НЕ совпадают.
    кожух у меня с Калины


    Parshmak1 chubik отговаривать поздно!) ЭУР уже куплен! и будет инсталирован!
    а там посмотрим. и тестдрайв покажет. на продолжительность жизни ЭУРа, рулевой машинки, и надежности нашей электромеханики.

    Re: ЭУРУ (электронный усилитель рулевого управления)

    Сообщение Levsha » 01 фев 2012, 13:33

    Как установить на ниву 21213 электроусилитель руля

    Лада 4×4 3D Лаура БАГИРА (продана) › Бортжурнал › установка ЭУР в Ниву,

    Вазовская «Нива» — прекрасный пример того, как недорогой транспорт должен себя вести на бездорожье. Тем не менее, многим не дает покоя недостаток комфорта при езде и потребность в больших усилиях при поворачивании рулевого колеса. В результате все большее число автолюбителей задумываются об установке на Ниву электрического усилителя руля (ЭУР). Нива — отличный отечественный внедорожник
    Как происходит установка электроусилителя руля на Ниву

    Процесс переоборудования рулевого управления ВАЗ 21214 под ЭУР предусматривает реализацию таких шагов:

    1.Снимите обе клеммы с аккумуляторной батареи. 2.Снимите заглушку на руле, отверните крепежную гайку, снимите руль. 3.Отвернув 4 болта и шуруп, снимите пластиковую накладку руля. 4.Снимите приборную доску. 5.Разомкнув разъемы подрулевого переключателя, протянув вниз кабеля и отвинтив крепежный болт, снимите переключатель. 6.Отключите провода выключателя зажигания и демонтируйте его. 7.Потребуется вывернуть 2 крепежных болта, провернуть ключ в положение «I». 8.После этого нужно надавить на стопор замка (для таких целей подойдет шило) и вынуть замок из посадочного места, потянув кверху за ключ. 9.Демонтируйте рулевую колонку: сперва отверните внизу болт рулевого вала, затем — пару крепежных болтов и гаек рулевой колонки; болты идут со срывными головками, в итоге лучше нанести насечки зубилом и вывернуть их пассатижами; опустите вниз и снимите с вала рулевую колонку. 10.Открутите гайки на блоках предохранителей, снимите их. 11.Снимите защитную накладку реле, которое установлено под приборной доской — перед левой дверью. 12.В стенке между салоном и подкапотным пространством снимите эластичную заглушку и протяните кабеля ЭУР. Следите за тем, чтобы силовой кабель не контактировал с движущимися элементами мотор-редуктора стеклоочистителя. 13.Под панелью, слева от руля, найдите белую 8-клеммовую колодку. Она имеет 2 серых провода, входящих в одно гнездо. В ответ к ним подсоедините желто-голубой провод, идущий от электроусилителя руля. 14.Далее к красной колодке идущего к комбинации приборов жгута нужно подключить розово-голубой и оранжевый провода от ЭУР. 15.За приборной доской найдите болт и прикрутите на него «массу». 16.Под панелью прикрутите кронштейн ЭУР, не забыв продеть в него провода выключателя зажигания. Для этого используйте 2 штатные шпильки М8, а также 2 болта М6 (под них есть резьбовые отверстия) и 2 болта М8 (под них придется сверлить отверстия). 17.На шлицы электроусилителя наденьте короткий (промежуточный) вал. На нем заранее потребуется закрепить «массу». 18.После этого закрепите вышеуказанный вал на валу рулевого механизма и приладьте усилитель к кронштейну. При этом нельзя, чтобы промежуточный вал оказался зажат либо натянут. Болты шлицевых вилок должны быть в проточках валов. 19.ЭУР крепится к пластине 2 болтами и 2 шпильками. Настоятельно рекомендуется устанавливать под все гайки как плоскую, так и гроверную шайбы. 20.Подключите силовую и информационную колодки жгута к ЭУР. 21.В обратном порядке теперь поставьте выключатель зажигания, 3-рычажный переключатель. 22.Чтобы вернуть на место пластик рулевой колонки, его придется немного подрезать, например ножовкой по металлу. 23.Далее закрепите руль, приборную доску. 24.Чтобы привинтить пластиковый кожух ЭУР, лучше воспользоваться обычными саморезами. 25.После этого протяните провода от усилителя, присоедините их к АКБ. При этом в заглушке придется увеличить диаметр отверстия. 26.Не забудьте сразу проверить исправность подключений, оценить работу нового оборудования.

    Самостоятельная установка электроусилителя руля на ниву

    Вазовская «Нива» — отличный пример того, как недорогой транспорт должен себя вести на бездорожье. Тем не немного, многим не дает покоя недостаток комфорта при езде и потребность в вящих усилиях при поворачивании рулевого колеса. В результате все большее число автолюбителей задумываются об установке на Ниву электрического усилителя руля (ЭУР).

    Нива — отличный отечественный внедорожник

    Процесс переоборудования кормчего управления ВАЗ 21214 под ЭУР предусматривает реализацию таких шагов:

    • Сбросьте обе клеммы с аккумуляторной батареи.
    • Снимите заглушку на руле, отверните крепежную гайку, сбросьте руль.
    • Отвернув 4 болта и шуруп, снимите пластиковую накладку руля.
    • Сбросьте приборную доску.
    • Разомкнув разъемы подрулевого переключателя, протянув книзу кабеля и отвинтив крепежный болт, снимите переключатель.
    • Отключите провода выключателя зажигания и демонтируйте его. Потребуется вывинтить 2 крепежных болта, провернуть ключ в положение «I». После этого необходимо надавить на стопор замка (для таких целей подойдет шило) и достать замок из посадочного места, потянув кверху за ключ.
    • Демонтируйте рулевую колонку: сперва отверните внизу болт кормчего вала, затем — пару крепежных болтов и гаек рулевой колонки; болты шагают со срывными головками, в итоге лучше нанести насечки зубилом и вывинтить их пассатижами; опустите вниз и снимите с вала рулевую колонку.
    • Открутите гайки на блоках предохранителей, сбросьте их.
    • Снимите защитную накладку реле, которое установлено под приборной доской — перед левой дверью.

    Видеоурок по установке электроусилителя руля

    • В стенке между салоном и подкапотным пространством сбросьте эластичную заглушку и протяните кабеля ЭУР. Следите за тем, чтобы силовой кабель не контактировал с подвигающимися элементами мотор-редуктора стеклоочистителя.
    • Под панелью, слева от руля, найдите белоснежную 8-клеммовую колодку. Она имеет 2 серых провода, входящих в одно гнездо. В ответ к ним подсоедините желто-голубой провод, шагающий от электроусилителя руля.
    • Далее к красной колодке идущего к комбинации приборов жгута необходимо подключить розово-голубой и оранжевый провода от ЭУР.
    • За приборной доской найдите болт и прикрутите на него «массу».
    • Под панелью прикрутите кронштейн ЭУР, не позабыв продеть в него провода выключателя зажигания. Для этого используйте 2 штатные шпильки М8, а также 2 болта М6 (под них кушать резьбовые отверстия) и 2 болта М8 (под них придется сверлить отверстия).
    • На шлицы электроусилителя наденьте куцый (промежуточный) вал. На нем заранее потребуется закрепить «массу».
    • После этого закрепите вышеуказанный вал на валу кормчего механизма и приладьте усилитель к кронштейну. При этом нельзя, чтобы промежуточный вал очутился зажат либо натянут. Болты шлицевых вилок должны быть в проточках валов.


    Электроусилитель руля сделает вождение максимально комфортным

    • ЭУР крепится к пластине 2 болтами и 2 шпильками. Настоятельно рекомендуется устанавливать под все гайки как плоскую, так и гроверную шайбы.
    • Подключите силовую и информационную колодки жгута к ЭУР.
    • В возвратном порядке теперь поставьте выключатель зажигания, 3-рычажный переключатель.
    • Чтобы вернуть на пункт пластик рулевой колонки, его придется немного подрезать, например ножовкой по металлу.
    • Дальше закрепите руль, приборную доску.
    • Чтобы привинтить пластиковый кожух ЭУР, лучше воспользоваться обыкновенными саморезами.
    • После этого протяните провода от усилителя, присоедините их к АКБ. При этом в заглушке придется повысить диаметр отверстия.
    • Не забудьте сразу проверить исправность подключений, оценить труд нового оборудования.

    Стоит заметить, что в случае установки ЭУР на ВАЗ 21213 (Нива) или ВАЗ 2131, значительно учитывать следующие моменты:

    • Потребуется замена рулевого механизма на аналогичный «нивовский» с куцым валом (кат. номер 21213-3400010-10).
    • Не подходит и штатная крышка «раздатки». Необходимо ввести крышку РК 21214-3802824 с 2 гнездами — для троса спидометра и датчика скорости.
    • На покрышку необходимо поставить 6-импульсный датчик скорости. Он подключается к жгуту усилителя: кабеля в гофре протягивают к датчику по центральному тоннелю.
    • К травяному проводу коммутатора следует подключить розово-голубой — от усилителя.
    • При апгрейде ВАЗ 2131 все делается так же, за исключением первого пункта.

    Установка ЭУРа от Приоры в НИВУ-ВАЗ-2121-21213-21214-2131

    Содержание статьи:

    Механическая часть установки ЭУРа для Нивы

    Наконец то дошли руки до установки чудо вещи, чтобы по велению пальца колеса вращались без усилия. Сразу скажу как многие пишут за 3 часа поставил ЭУР, подключил еще за 2 и поехал, такого точно не ждите. Так как вещь инародная, пока что, ее придется прилаживать в позиции 69. У меня просто спина, ноги и руки после таких процедур отваливаются. Скачал я с нета чертеж пластины, собственно он почти подходит, но пришлось дорабатывать, отверстия сверлить не на 8, а на 9 чтобы была возможность пошевелить ее при установке и самое главное подгонке карданчика. Пластина была сделана с 6 мм стали. Еще пришлось доработать овальные отверстия. Приварить на пластину болты. Пропилить отверстие и сделать его овальным, по той причине, что болт упирался в панель приборов, и приварить заново. Еще пришлось выпилить окошко в пластине. Далее принялись за карданчик. С ним пришлось извращаться. Самый удачный вариант-это выбить вал с вилки одного из карданов и по мере кручения рулем выяснится насколько его нужно укоротить. Для этого нужно срезать сварку по кругу у вилки. Потом выбить вал, в итоге останется карданчик со шлицевой, у меня например нивской. Далее обрезаем вал с карданчиком и шлицевой приоровский, подлиньше. Насаживаем вилку нивскую на приоровский вал, ставим его на место, крутим рулем, смотрим, длинно отрезаем. Проделываем эту процедуру пока вал не перестанет выдвигаться и мешать ходу крестовины. У меня эта процедура заняла не мало времени, где то 5 раз примерял. Потом все это дело покрасили, снял панель достал проводку. На этом все закончили.

    Электроусилитель руля (ЭУР) ВАЗ 21213-2131 Нива 4х4

    • Описание
    • Хар-ки
    • Отзывы
    • Доставка
    • Оплата

    Электроусилитель руля (ЭУР) ВАЗ 21213-2131 Нива 4х4 на базе усилителя “Приора”

    Производитель: ОАО “АвтоЭлектроника”, г. Калуга

    Комплект поставки:

    ЭУР – электроусилитель руля ВАЗ 2170 Приора (Россия) Переходная монтажная пластина Карданчик (длинный или короткий вал) указывается в комментариях Проводка Обойма и подрулевые переключатели (Приора) Замок зажигания (Приора) Кожух рулевого вала (Приора) Рулевое колесо (Калина)

    Вес 16.5 кг Рекомендована установка ЭУР на СТО или Тюнинг Центрах в целях Вашей безопасности.

    Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.

    Длина в упаковке57 см
    Ширина в упаковке41 см
    Высота в упаковке41 см
    Вес в упаковке16.955 кг
    Модель автомобиляНива
    Модель автомобиляВАЗ 2121 Нива
    Размер динамиков10″, 12″, 13 см, 16 см, 20 см, 6х9″
    МодификацияСплошная
    Базовая установка динамиковСкрытая

    Особенности установки гидроусилителя руля

    Вкратце об особенностях установки ГУР на Ниву:

    1. Сначала откручивается центральная гайка рулевого колеса, после чего оно демонтируется. Для откручивания гайки может потребоваться съемник. С рулем демонтируется и карданный шарнир.
    2. Затем ослабляется ремешок вентилятора.
    3. После установки гидроусилителя нужно заправить систему – для этого откручивается крышка расширительного бачка, в систему заливается масло до нужного уровня. После этого рулевое колесо следует провернуть в крайние положения несколько раз при отключенном моторе, это позволит избавиться от воздушной пробки в системе.
    4. При прокачке системы рекомендуется поддомкратить переднюю часть авто или отключить от сошки рулевую тягу. Далее, производится запуск мотора, в систему добавляется необходимое количество жидкости. Если вы заметили, что после добавления масло стало пениться, это свидетельствует о попадании воздуха в шланги ГУР. Тогда вам нужно будет заглушить мотор и подождать какое-то время, пока не перестанут выделяться пузырьки.
    5. Процедура осуществляется практически идентичным образом установке ЭУР, только есть некоторые нюансы. Перед тем, как приступить к процессу, внимательно ознакомьтесь с сервисной книжкой, которая идет в комплекте (автор видео – канал Andrew Humm).
    0 0 голоса
    Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
