Всем привет! Вот подходит лето и я заметил созданию тем что закипают, перегреваются и.т.п Мне не нравится, что в жаркую погоду при не быстрой езде температура охлаждающей жидкости двигателя по приборной панели поднимается в плотную к красной зоне, после чего запускается вентилятор системы охлаждения и стрелка падает вниз. И так туда – сюда. Вообще для ВАЗ 2110 такое скачкообразное поведение стрелки считается нормой.

Конечно, тут возможно врет приборная панель и по Бортовому Компьютеру показания совсем другие. Но все же эффект неприятный и всегда настораживает. Хочется как то сделать контроль температуры плавным, а не скачками. Что бы температура поддерживалась все время на одном уровне благодаря разной скорости вращения карлсона или за счет более раннего включения вентилятора.

И тут мне пришла мысль сделать как и многие принудительную кнопку включение вентилятора. Посмотрев в интернете как это делается, я приступил к работе.

И так, что нам нужно: 1. Медный провод сечением 1.5-2 мм. (У меня провод по длине примерно в пол метра) 2. Кнопку (Я взял кнопку циркуляции воздуха.) 3. 2 клеммы (папа, мама) 4. Изолента.

Прежде всего отключаем клемму «-» от аккумулятора. Далее откручиваем крышка крепится на двух-трёх саморезах, снимаем крышку и видим там три реле.

Нам нужно реле

Реле: 1 – реле электровентилятора; 2 – реле электробензонасоса; 3 – главное реле (реле зажигания).

ВНИМАНИЕ! У меня идет порядок реле с завода. Порядок реле и предохранителей может быть произвольным, ориентируемся по цвету проводов.

Далее берем провод и подключаем контактам 30 и 87 на реле вентилятора, без разницы какой провод куда, номера контакта находится на самом реле. У меня верхний и нижний вход. И ведем провод к месту куда хотите подключить кнопку.

У меня получалось так:

кнопка включения вентилятора на ВАЗ 2110

Подключил акб, включил кнопку, работает как часы!

К дополнению снял видео.

Всем спасибо, это у меня временное потом подключу через дополнительное реле.

Всё просто и понятно, думаю у Вас не возникнет вопросов при подключение, главное не ленится и все у вас получится!

Многие обратили внимание на то, что температура, при которой вентилятор радиатора на ВАЗ включается, завышена, если сравнивать с рабочей температурой мотора. Производители стараются уменьшить количество вредных выбросов, поскольку при высокой температуре топливо лучше сгорает вместе с компонентами.

Но есть не только положительный эффект, но и отрицательный. Если двигатель немного перегревается, то для металла внутри начинаются губительный процессы, поэтому износостойкость снижается. Если не учитывать, что могут отказать электрические компоненты, которые влияют на включенный вентилятор, то времени, чтобы заметить перегрев будет меньше, чем при нормальной температуре.

Нам нужно добиться того, чтобы управлять работой двигателя равномерно. Осуществить это можно за счет того, что создается параллельная схема включения вентилятора. К одному контакту нужно подвести плюсовой провод, а минус контакт подсоединяют с включателем через параллельный провод.

Стоит упомянуть о дополнительных возможностях, которые позволяют контролировать нормальную температуру двигателя. В электрической схеме нет реле, поскольку для работы достаточно простого выключателя.

Этот способ – это не замена штатной схемы срабатывания вентилятора, а только альтернативный вариант работы агрегата на низких температурах. Водитель должен контролировать весь процесс.

Если на автомобиле мотор перегреется, но при этом реализована эта схема подключения, то лучше еще раз проверить систему охлаждения, обеспечивая ее работоспособность.

Как только выявлены признаки перегрева, то есть на красную зону зашла стрелка, которая указывает температуру, но еще нет клубок пара из моторного отсека, то на полную мощность включить отопитель салона.

Это поможет снизить температуру охлаждающей жидкости, которая находится в системе охлаждения. Дальше нужно включить аварийку, выжать педаль сцепления и катится на обочину. Машину сразу глушить нельзя, двигатель при нормальной частоте вращений холостого хода прорабатывают минут пять, а отопитель еще должен работать на полную мощность. Только теперь можно открыть капот и осмотреть моторный отсек.

Нужно постараться определить, откуда идет пар, посмотреть, есть ли охлаждающая жидкость в расширительном бачке, проверить целостность термостата, радиатора и резиновых шлангов.

И так все привет. В Волгограде стоит ужасная жара температура в тени 40 градусов, а на солнце наверное все 50,с такими климатическими условиями у меня не справляется система охлаждения двигателя, даже на скорости температура ниже 90 не падает, а в пробке вообще была почти до 120 доходит.Пуск вентилятора система охлаждения двигателя(ВСОД) запраграмированно на 105-107 градусов, отключение где то 100,постоянные вкл и откл периодически начинает под наедать.В связи чем было решено доработать систему охлаждения. Вариантов доработки много: 1.Плавный пуск вентилятора охлаждающей жидкости 2.Использовать СИЛИЧЪ-БОРЕЙ 3.Регулятор пуска вентилятора РПВ автомобилей LADA 4.Включение вентилятора радиатора (карлсона) от кнопки. Не буду описывать каждый способ, я выбрал 4 от кнопки, про него и расскажу. И так нам понадобится:

1.реле 4-х контактное

2.колодка к реле (по желанию)

3.сопротивление(резистор) отопителя ваз 2110 3-х контактное

5.Клеммы мама + папа (штук 10)

6.кнопка рециркуляции ваз 2110

И так все готово, можем приступать. Использовать будем эту схему: Схема простая: параллельно штатному реле вентилятора Рв подключено дополнительное реле Рв2, управляемое вручную кнопкой Sв2. При включении реле Рв2 вентилятор замыкается на массу через сопротивление Rв2, что обеспечивает медленное вращение. Штатная схема работает в прежнем режиме, по сигналу контроллера вентилятор включается на полной скорости.

Ищем тонкий розово-черный провод, идущий от главного реле (контакт 85*) и толстый силовой бело-черный провод (контакт 87) и подцепляем наше реле к ним. * по книжке на разных моделях ВАЗ 10-го семейства розово-черный провод главного реле может приходить как на контакт 86, так и на 85. Ориентируемся по цвету проводов. Черно-пурпурный (черно-красный) тонкий провод, идущий от контроллера, мы не трогаем.

Устройство и проверка датчика включения вентилятора ВАЗ 2110

Для поддержания оптимального температурного режима двигателя автомобиля предназначена система охлаждения. Основными ее элементами являются каналы для антифриза в блоке цилиндров, патрубки, термостат, радиатор, а в электрическую часть входят датчик включения вентилятора ВАЗ 2110, температурный датчик и электродвигатель с крыльчаткой для охлаждения радиатора. Позднее выявление дефектов системы охлаждения может привести к перегреву двигателя и дорогостоящему ремонту.

Датчик включения вентилятора LS 0108 (ТМ-108)

Как проверить вентилятор охлаждения?

Если не работает вентилятор охлаждения, предстоит найти причину его отказа. Сначала проверим датчик температур методом, применяемым на инжекторных двигателях, к каковым принадлежит ВАЗ 2114. Для этого необходимо запустить двигатель и прогреть его до температуры, в которой он обычно работает. Затем следует вынуть разъем датчика температур, тем самым, отключив его от сети электропитания машины. Это делается для того, чтобы контроллер запустил вентилятор в аварийном, постоянном режиме. Если привод заработал, это говорит о неисправном датчике температуры (термостате), в то время как реле, предохранители, провода и сама вертушка в рабочем состоянии.

Если в электрической цепи системы охлаждения имеются неполадки, то вентилятор не запустится. Причин, почему он не включается, несколько:

• Неисправности электропривода;
• Сгорели один или оба предохранителя;
• Вышло из строя реле вентилятора охлаждения;
• Имеет место обрыв электропроводки;
• Испорчена пробка расширительного бачка.

К элементам электропривода относится электродвигатель. Это основной узел вентилятора. Его проверяют прямым подсоединением к аккумулятору. Если не заработал, следует проверить щеточный механизм мотора, подшипники, контакты. Эти элементы можно заменить или отремонтировать. Если проблема в обмотке, то заменить следует весь двигатель, или даже сам вентилятор. Часто рвется и требует замены приводной ремень. Если выясняется, что моторчик и система привода в порядке, продолжаем проверять дальше.

К неполадкам вентилятора также принадлежат обратное вращение, когда лопасти гонят воздух внутрь. Такое случается, если полюса двигателя подключены наоборот. Видео: не включается радиатор охлаждения на ВАЗ 2114 – что делать?

Не включается вентилятор ВАЗ 2115, 2114

Схемы включения

В инжекторных и карбюраторных двигателях ВАЗ 2110 температурный биметаллический датчик ТМ-108 по-разному используется для управления включением и выключением электродвигателя вентилятора.

У карбюраторных моторов он находится на радиаторе слева по ходу движения. При нагревании резьбовой части, расположенной непосредственно в теплоносителе, биметаллическая пластина изгибается и замыкает контакты. Напряжение от аккумулятора через предохранитель подается на один контакт электродвигателя, второй при срабатывании датчика соединяется с корпусом, приводя крыльчатку в движение.

Датчик включения вентилятора (карбюраторная ВАЗ 2110)

У инжекторов ВАЗ 2110, ТМ-108 расположен около термостата, сигнал подается на электронный блок управления (ЭБУ). Управляющий сигнал с ЭБУ поступает на реле вентилятора системы охлаждения, которое уже аналогично датчику карбюраторного мотора управляет электродвигателем.

Во всех моторах в блоке цилиндров есть еще один прибор, сигнал которого используется для индикации температуры охлаждающей жидкости на панели в салоне.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Принудительное включение вентилятора на инжекторе

Сделал сегодня принудилку, толкнуло на это не то что я езжу с неисправной системой ОЖ, а то что на инже, порог вкл вентиля позже чем на карб машинах, и что когда накрылся у меня термостат, я в пробке стоял в жару с 3 скорости печки))так что это деяние было сделано скорее для резерва в случае чегодополнительно у меня заменен сам вентилятор на универсальный, он тоньше и намного тише штатного и напруа так не просидает при включение, об этом есть в БЖ.кнопку взял от рециркуляции воздуха, нашел в магазе хз от чего)схема в отличии от карба отличаетсятк плюс на вентиль идет постояный а минус управляется мозгомподключил в цепь вентиля с помощью фишки как и родная, что позволяет отключить всю эту конструкцию в случае чего без каких либо проблем

Вентилятор не включается

Причин для этого может быть несколько:

1. Предохранитель. В монтажном блоке может быть неисправен предохранитель F7, номиналом 20 ампер — отвечает за питание цепей электровентилятора и звукового сигнала;
2. Термостат. Жидкость циркулирует только по малому кругу, радиатор и датчик не нагреваются, соответственно, вентилятор не включается. Проверить можно простым прощупыванием патрубков, подходящие к радиатору должны начать греться после открывания термостата;
3. Датчик. У ВАЗ 2110 с карбюратором, для проверки замыкаются контакты, при неисправности прибора включится электровентилятор. У инжекторного мотора необходимо отсоединить разъем, при работающих остальных элементах ЭБУ определит разрыв в цепи, выдаст аварийный постоянный сигнал на реле, которое принудительно включит электродвигатель для охлаждения;
4. Реле вентилятора системы охлаждения у инжекторных двигателей ВАЗ 2110. Отключается датчик, замыкаются силовые контакты на реле, находящемся в дополнительном блоке предохранителей. Если все заработало, то проверяем управляющую обмотку: на одном контакте всегда плюс от главного реле, соединяя второй с корпусом, пытаемся услышать щелчок срабатывания. Но лучше, просто заменить для проверки реле, временно, на заведомо исправное;
5. Электродвигатель. При проверке отключается разъем, для принудительного включения крыльчатки напряжение подается напрямую с аккумулятора.

Схема реле и предохранителей ВАЗ 2110

Монтажный блок, в котором расположены основные предохранители и реле — в салоне. Его местоположение – слева от водителя, ниже приборной панели, как и других машин от этого производителя. Реле традиционно обозначаются на схеме буквой К, а предохранители – F. Элементов предохранителей в главном блоке – 8:
Очиститель переднего стекла

Реле-прерыватель указателей поворота и аварийной сигнализации

Кнопка включения вентилятора радиатора охлаждения ВАЗ 2110

Эта запись повествует о том как сделать кнопку принудительного включения вентилятора для ВАЗ 2110

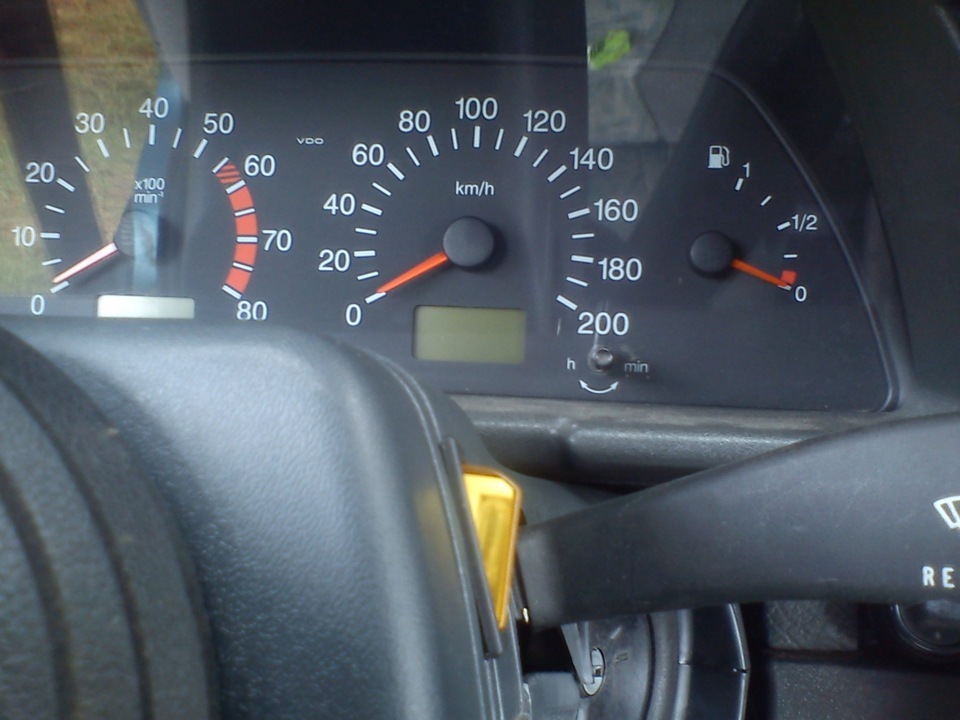

Начну с того, что не для кого не секрет, что вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей
температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.
В интернете есть немало описаний, но для человека который не силен в электрике автомобиля все они довольно сложны, но если разобраться, то данный «девайс» собрать сможет практически каждый

Взяв за основу описания из инета, я попробую максимально полно и подробно описать весь процесс, дабы любой, кто захочет замутить кнопку, справился с задачей.

У меня получилось два варианта исполнения:
первый — наиболее простой и дешевый,
второй — очень распространен в инете, более сложный, чуть подороже, но выйдет аккуратнее и считается надежным за счет использования доп. реле.

Но оба способа не являются заменой штатной схеме срабатывания
вентилятора радиатора в автомобиле и
предназначены лишь как альтернативное
решение для работы двигателя на более
низких температурах, контролируемой
непосредственно водителем.Штатная схема работает в прежнем режиме, по сигналу контроллера вентилятор по-прежнему включится.

Но для начала разберемся во всех тонкостях.

Для работы нам понадобятся: ключ-трубочка на 8/10, плоскогубцы (для обжима клемм. Конечно для правильного обжима клемм используются специальные клещи для обжима, но если их нет — плоскогубцы в помощь, и давите сильней), нож или ножницы (для зачистки проводов), крестовая отвертка, шило, или игла, или кусок тонкой проволоки (для извлечения клемм из колодок), фонарик.
Прежде чем преступить к работе отсоедините клемму «—» от аккумулятора. Нужное нам реле находится под панелью с пассажирской стороны

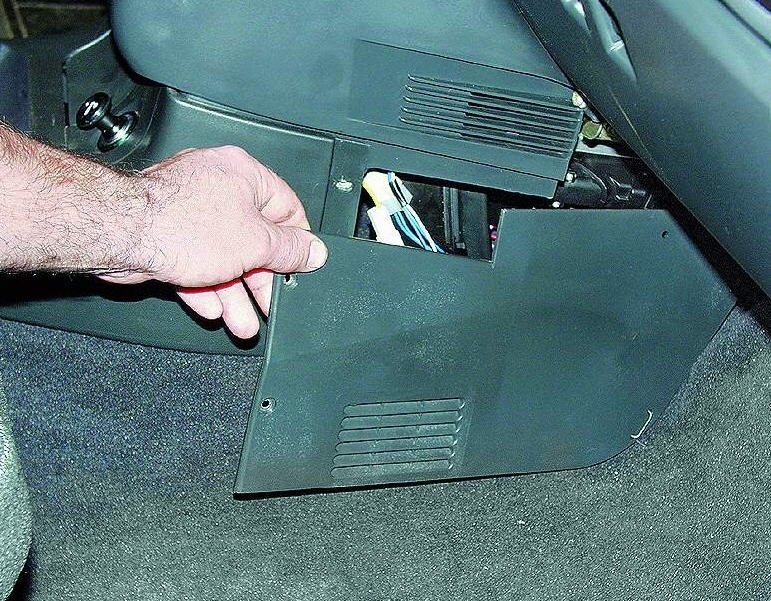

Крышка крепится на двух саморезах, снимаем крышку, засовываем голову под панель и видим три реле.

Обычно с завода порядок следования реле и предохранителей таков:
Предохранители:
1 – предохранитель модуля зажигания, контроллера;
2 – предохранитель клапана продувки адсорбера, датчика
скорости автомобиля, датчика кислорода
(подогрева), датчика расхода воздуха;
3 – предохранитель реле топливного насоса,
топливного насоса, форсунок.
Реле:
4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).
Нас интересует реле вентилятора, обычно самое ближнее к двигателю, НО
Внимание! Порядок следования реле и предохранителей может быть произвольным, ориентируемся по цвету проводов.

Поэтому находим реле от которого отходят тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85*)(не путать с тонким, красным с черной полосой проводом, идущим от контроллера) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый нужные нам провода), это и есть реле вентилятора.
Совет(!) Номера контактов подписаны на самом реле, рядом с ножками.
Откручиваем две гайки на 8, которые фиксируют реле. Удобнее всего это сделать трубочкой.
Совет(!) После того как открутите гайки крепления реле, снимите крышку панели еще и с водительской стороны и вытащите релюшки на коврик, так намного удобнее

Вариант первый, без реле.

Первоисточник: www.autosecret.net/tuning…vis/189-peregrev-vaz-2110

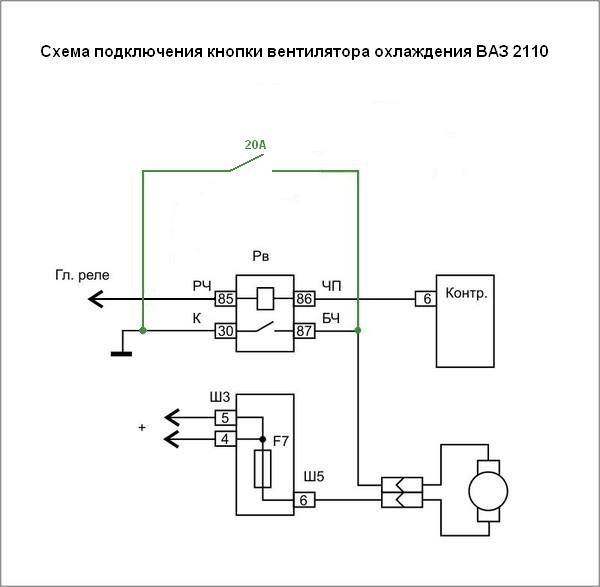

В чем суть: к силовым контактам реле вентилятора 30 и 87, подключается провод, размыкаемый мощным выключателем расчитанным на ток не менее 20А для 12V

Что нужно:
1. 1 м провода сечением 1.5-2 мм (я брал провод медный 2х1.5мм 14руб за метр)
2. Мощный выключатель (необязательно предначенный для 12V, пойдет и для 220V и 24V, главное чтоб для 12V было не мене 20А, например мой выключатель расчитан на ток 15А 24V, то есть получается 30А для 12V(мне он обошелся 25р)
3. 2 клеммы мама(по два рубля за штуку)
4. Изолента или термоусадка
Минусы:
— Такую кнопку сложно найти в продаже

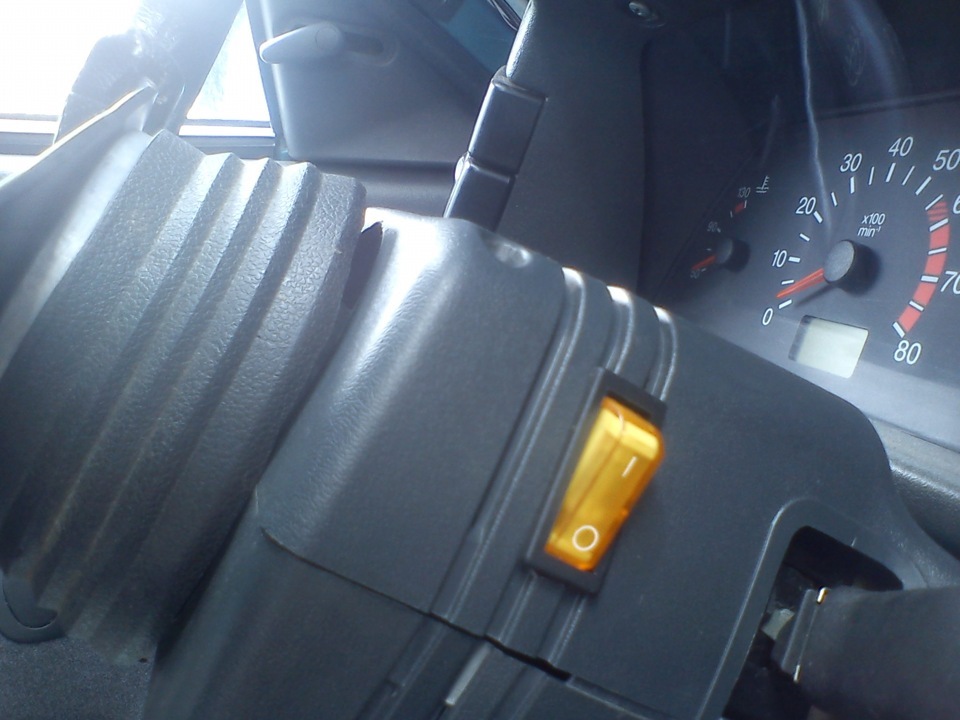

— Придется вырезать место для кнопки(например в кожухе рулевой колонки)
Особенности: В отличии от второго варианта, вентилятор можно включать при выключенном зажигании.

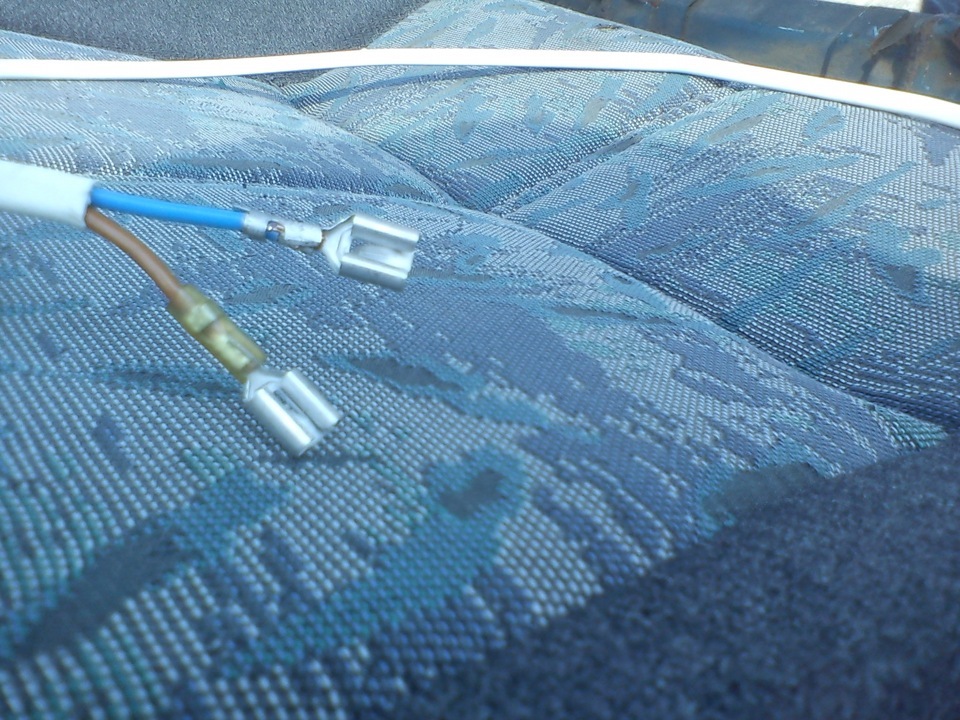

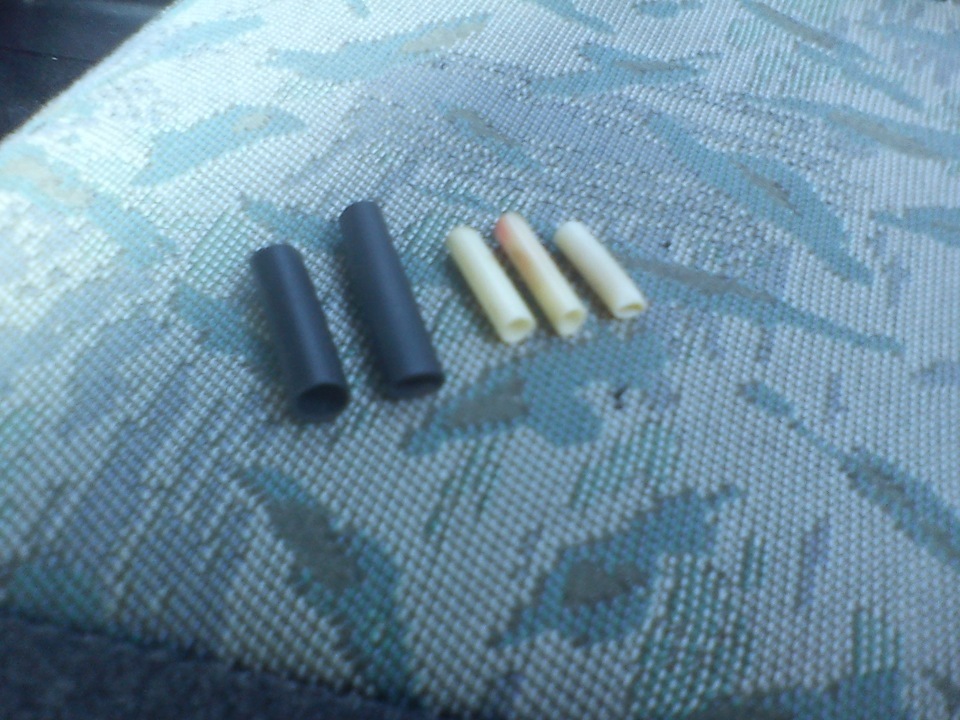

Совет(!)Для лучшей изоляции, прежде чем обжимать клеему, наденьте на провод кембрик или термоусадку подходящего размера, после обжатия передвинте кембрик на тонкую часть клеммы, и обмотайте изолентой.

Далее вставляем наши провода в колодку, в клеммы контакта 30 и контакта 87, без разницы какой провод куда, номера смотрим на реле

И сверху вставляем реле

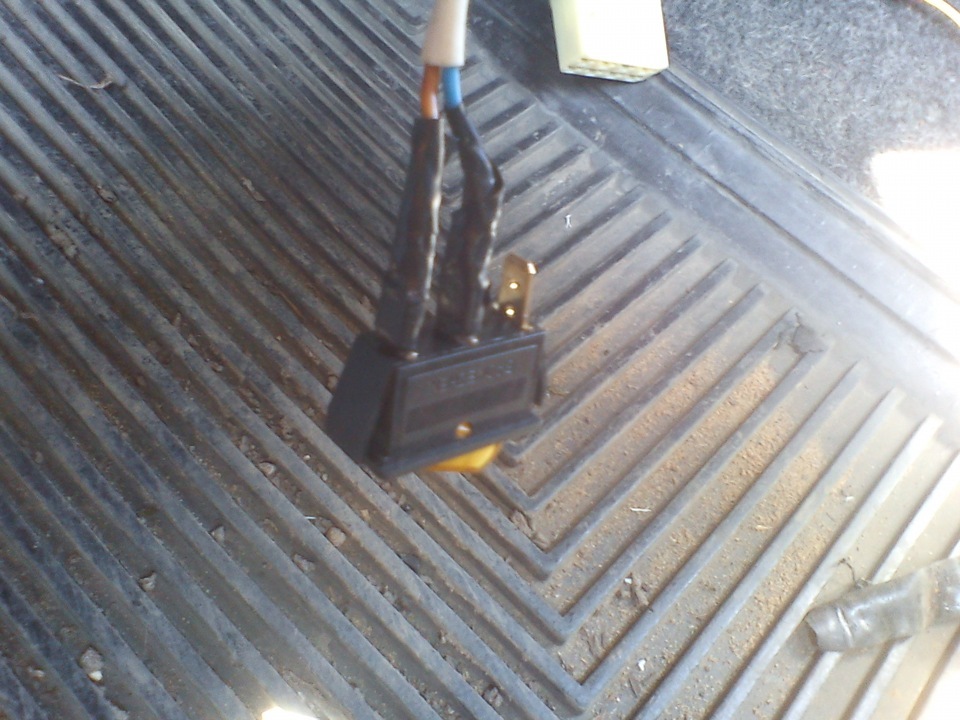

Подводим наши провода к месту куда решили установить кнопку, надеваем наши клеммы на контакты кнопки, предварительно их заизолировав,

накидываем клемму на АКБ, тестируем, собираем.

Хочу отметить что нигде ничего не греется и уж тем более не плавиться, как это обычно принято считать.

Вариант второй, с доп. реле.

Первоисточник: www.autolada.ru/viewtopic.php?t=251500

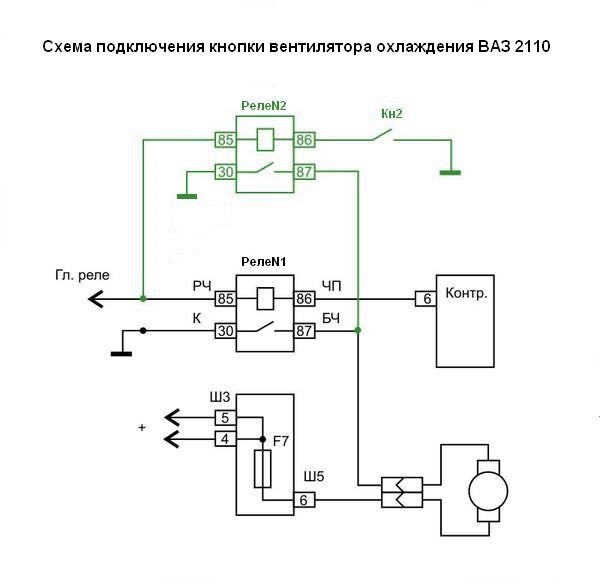

В чем суть: параллельно
штатному реле вентилятора РелеN1
подключается дополнительное реле РелеN2,
управляемое вручную кнопкой Кн2. При нажатии на Кн2
включается реле РелеN2 и вентилятор
замыкается на массу.

Что нужно:
1. Четырехконтакное реле с ухом крепления (45руб)
2. Колодка для реле (20 руб)
3. Колодка для кнопки (если не найдете то будут, просто клеммы в изоляции)
4. Кнопка с фиксацией, подойдет от рециркуляции или от кондиционера(со снежинкой), (80руб)
5. 1,5 метра двойного или 3 метра простого провода сечением 1.5-2 мм (15руб за метр)
6. Соединительные обжимные клеммы: 2 на массу, 6 мам, 4 узких мам (по 2 руб)
7. Изолента или термоусадка
Минусы:
— дороже и сложнее первого варианта

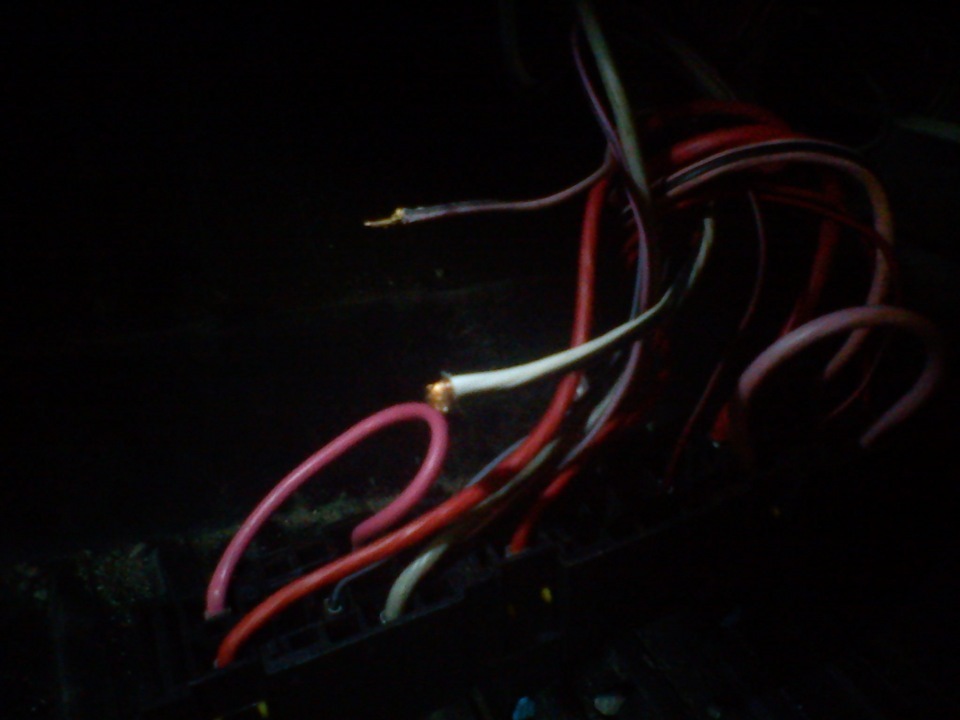

Вынимаем клеммы белого и розового проводов из колодки, срезаем старые клеммы,

добавляем по проводу, и обжимаем уже по два провода (наш и родной), вставляем клеммы с проводами обратно в колодки
Совет(!) Чтобы не перепутать клеммы местами в колодке, сначала вытащите и переделайте одну клемму, вставьте ее на место, и только затем тоже самое проделайте с другой клеммой. Далее берем колодку для реле, вытаскиваем из нее все клеммы с проводами и убираем их, они нам не понадобятся.
Совет(!)Если вам попалась колодка для реле белого цвета, напишите маркером на каждой стороне номер ноги реле(30, 85, 86, 87)так намного удобнее.
Берем наш провод обжатый вместе с тонким розового цвета проводом, обжимаем другой его конец клеммой «мама» и вставляем его в колодку для реле на место 85 контакта(длина провода не больше 20см), берем наш провод обжатый вместе с толстым белым проводом, обжимаем другой его конец клеммой «мама» и вставляем его в колодку для реле на место 87 контакта(длина провода не больше 20см), берем новый провод длинной около 10 см, обжимаем один его конец клеммой для массы(круглая, с отверстием), а другой клеммой «мама» и вставляем этот конец в колодку для реле на место 30 контакта, берем новый провод длиной около метра, один его конец клеммой «узкая мама», а другой клеммой «мама» и вставляем этот конец в колодку для реле на место 86 контакта, берем новый провод длиной окола метра, обжимаем один его конец клеммой для массы, а другой клеммой «узкая мама». провода метровой длины, концами обжатыми «узкой мамой» проводим к штатному месту для кнопки, у кнопки четыре ноги, те две что в центре — это для подсветки, а вот на те две что в углу, мы и надем наши провода, без разницы какой провод. Концы проводов(30 от нашего реле и 86 от кнопки), обжатые клеммой для массы, надеваем на шпильку

Далее делаем подсветку кнопки. Ее можно сделать как подсветку или как индикацию работы. Если делаем подсветку, то питание берем от лампы подсветки рычага управления отопителем(плюс коричневый провод, минус черный), если индикацию — то плюс нам нужен постоянный, с прикуривателя или с контакта 85 нашего реле.

Затем сверлим небольшое отверстие(3-4мм) и проводим через него наши провода для подсветки. На кнопке имеется четыре ноги(контакта) те что в центре — для подсветки(к ним и подсоединяем наши провода от лампы подсветки рычага отопителя), те что в углу для вентилятора(масса со шпильки и контакт 86 от нашего реле, какой куда без разницы)

Для индикации плюс берем постоянный, а минус от контакта 86 нашего реле, тогда подсветка будет гореть будет только при нажатой кнопке.

Схема включения вентилятора охлаждения ВАЗ 2110

Для поддержания температурного режима двигателя используется схема включения вентилятора охлаждения ВАЗ 2110. Управление включением и отключением электродвигателя вентилятора осуществляется автоматически.

Схема включения вентилятора охлаждения ВАЗ 2110 карбюраторный двигатель.

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

При управлении вентилятором от датчика температура включения зависит от температуры настройки датчика, которая указывается на корпусе. Если при повышении температуры до температуры срабатывания датчика не происходит включение вентилятора, необходимо изначально проверить исправность датчика. Для проверки достаточно замкнуть контакты на датчике и если произойдёт включение необходимо сменить датчик.Если после замыкания выводов вентилятор не работает то в проверке нуждается схема включения вентилятора охлаждения и целостность предохранителя.

Схема включения вентилятора охлаждения ВАЗ 2110 ижекторный двигатель.

Схема включения вентилятора охлаждения ВАЗ 2110 с инжекторным двигателем работает за счёт электронного контроллера управления двигателем. Температура срабатывания в этом случае закладывается в программу контроллера и может быть от 100 до 105 гр. С. При неисправности датчика температуры в память контроллера заносится код ошибки Р0115, Р0116, Р0117, Р0118 и включается вентилятор при работающем двигателе.

Не включается вентилятор.

Но существуют неисправности, при которых контроллер не распознаёт неисправность и вентилятор может не включиться при достижении температуры выше 105 гр. С. В этом случае для проверки схемы и датчика необходимо снять разъём с датчика температуры при работающем двигателе. При исправной схеме и нарушении в работе датчика произойдёт включение вентилятора и его отключение при возврате разъёма на место.

В случае неисправности схемы необходимо проверить целостность предохранителя, исправность реле и проводов, согласно схемы. Для быстрой проверки необходимо перемкнуть вывод 30 и 87 реле включения вентилятора, находящееся в шахте отопителя со стороны пассажира. Если вентилятор сработает, не вынимая реле из колодки соедините, контрольной лампой, корпус и вывод 86 реле, реле должно сработать и вентилятор должен включиться. В этом случае неисправен контроллер или провод, соединяющий реле с выводом 46 контроллера.

Если не будет слышен характерный щелчок включения реле, а плюс от главного реле на вывод 85 реле поступает, так же при наличие щелчка и не включение вентилятора, смените реле. Когда при установке перемычки между выводами 30 и 87 не произойдёт включение вентилятора, проверьте целостность предохранителя и наличие питания на выводах вентилятора. При наличии питания на одном выводе и отсутствие на другом говорит о возможной неисправности электродвигателя вентилятора.

Схема включения вентилятора охлаждения инжекторного двигателя.

Измеряем температуру включения вентилятора на ВАЗ-2110: инжектор и карбюратор

Схема включения вентилятора охлаждения ВАЗ 2110 карбюраторный двигатель.

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

При управлении вентилятором от датчика температура включения зависит от температуры настройки датчика, которая указывается на корпусе. Если при повышении температуры до температуры срабатывания датчика не происходит включение вентилятора, необходимо изначально проверить исправность датчика. Для проверки достаточно замкнуть контакты на датчике и если произойдёт включение необходимо сменить датчик.Если после замыкания выводов вентилятор не работает то в проверке нуждается схема включения вентилятора охлаждения и целостность предохранителя.

Почему не срабатывает вентилятор на ВАЗ

• — плоская отвертка;
• — бокорезы или плоскогобцы;
• — провод сечением минимум 0,75 кв.мм в изоляции;
• — изоляционная лента;

Возьмите электрическую схему вашего автомобиля и найдите элементы, отвечающие за управление электрическим вентилятором. Первым делом проверьте целостность электрического предохранителя. Обратите внимание, что на старых автомобилях не применялся электрический вентилятор, вместо него на помпе устанавливалась крыльчатка, которая вращалась постоянно. Такой обдув радиатора хорош тем, что в жаркую погоду охлаждение лучше. Но в мороз двигатель дольше набирает рабочую температуру, поэтому приходится на зиму закрывать радиатор картоном или куском пластика.

Проверьте работоспособность датчика температуры, установленного в корпусе радиатора. Электрический вентилятор может не включаться по причине выхода из строя датчика, который представляет собой простой выключатель, контакты которого замыкаются при определенной температуре. Немного поразмыслив, можно прийти к выводу, что, замкнув контакты этого датчика, мы добьемся принудительного включения электровентилятора. Взглянув на простейшую схему управления, которая применяется на автомобилях ВАЗ, можно увидеть, что датчик установлен в разрыв массового провода питания вентилятора.

Проверьте работоспособность электромагнитного реле, если схема включения вентилятора релейная. Сделать это можно, замкнув контакты реле, подключенные к датчику. Должен раздаться слабый щелчок, говорящий о том, что катушка цела. Но не забывайте, что на плюсовом выводе вентилятора должно появиться напряжение. Если его нет, то вполне возможно, что имеет место быть разрушение контактов реле. При размыкании и замыкании образуется небольшая искра, которая может расплавить даже контакты. Поэтому после проверки катушки обязательно замкните силовые провода. Только не замкните плюсовой провод на массу.

Возьмите провод, сечение которого составляет не менее 0,75 кв. мм, чтобы подключить электрический вентилятор на клеммы аккумуляторной батареи. Такое решение будет верным в том случае, если поломку быстро диагностировать не получается. Как правило, осложнение диагностики происходит при нарушении электропроводки. Например, на автомобилях восьмого семейства датчик температуры подключен к массе не в самой ближайшей точке, а провод протянут под радиатором и уходит к блоку предохранителей. Чтобы не закипеть в пробке, наилучшим выходом будет размыкание штекерного соединения и подключение вентилятора к АКБ. Только не перепутайте полярность, иначе двигатель будет вращаться в другую сторону, радиатор в итоге не охладится.

Двигатель электрического вентилятора — это машина постоянного тока, которая чувствительна к полярности. При подключении к батарее неправильно вращаться двигатель будет в обратную сторону.

• проверка системы охлаждения на автомобиле ваз 2108, ваз 2109

Не включается вентилятор.

Но существуют неисправности, при которых контроллер не распознаёт неисправность и вентилятор может не включиться при достижении температуры выше 105 гр. С. В этом случае для проверки схемы и датчика необходимо снять разъём с датчика температуры при работающем двигателе. При исправной схеме и нарушении в работе датчика произойдёт включение вентилятора и его отключение при возврате разъёма на место.

В случае неисправности схемы необходимо проверить целостность предохранителя, исправность реле и проводов, согласно схемы. Для быстрой проверки необходимо перемкнуть вывод 30 и 87 реле включения вентилятора, находящееся в шахте отопителя со стороны пассажира. Если вентилятор сработает, не вынимая реле из колодки соедините, контрольной лампой, корпус и вывод 86 реле, реле должно сработать и вентилятор должен включиться. В этом случае неисправен контроллер или провод, соединяющий реле с выводом 46 контроллера.

Если не будет слышен характерный щелчок включения реле, а плюс от главного реле на вывод 85 реле поступает, так же при наличие щелчка и не включение вентилятора, смените реле. Когда при установке перемычки между выводами 30 и 87 не произойдёт включение вентилятора, проверьте целостность предохранителя и наличие питания на выводах вентилятора. При наличии питания на одном выводе и отсутствие на другом говорит о возможной неисправности электродвигателя вентилятора.

Схема включения вентилятора охлаждения инжекторного двигателя.

• Схема включения вентилятора охлаждения ВАЗ 2107 карбюратор

09/06/2011«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER»«Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Для обеспечения безопасного и стабильного теплового режима двигателя внутреннего сгорания требуется четкая работа системы охлаждения. Малейший сбой приведет к перегреву мотора, что чревато прогоранием прокладки головки БЦ или выходом из строя элементов поршневой группы.

Вентилятор радиатора – один из ключевых узлов системы охлаждения автомобиля. Его роль заключается в своевременном принудительном охлаждении жидкости в радиаторе. Проблемы с его включением — нередкое явление для наших машин.

В этой статье мы поговорим о возможных причинах, по которым не работает вентилятор охлаждения ВАЗ-2110, а также рассмотрим варианты их устранения. Но прежде давайте разберемся в его конструкции и принципе работы.

Причины неисправности

Если вентилятор радиатора отказывается запускаться, проверьте элементы в следующем порядке:

1. Предохранитель – проверьте этот плавкий элемент на целостность в блоке предохранителей. Он там расположен под цифрой F7 и имеет номинал в 20 ампер.Предохранитель вентилятора-жёлтый F7. (монтажный блок редакционной машины, 124 двигатель)
2. Реле отвечающее за работу электровентилятора, расположено вместе с дополнительными реле, рядом с левой ногой переднего пассажира. Проверку легче всего осуществить путём подключения заведомо исправного реле. Если после такого демонтажа всё заработало, проблема решена, если нет, то читаем ниже.Реле находится под цифрой «4».
3. Термостат – так как жидкость сначала циркулирует по малому кругу, не нагревая датчик и радиатор. Неисправность термостата легко проверить, достаточно на ощупь осмотреть два патрубка идущие к радиатору, если один из них холодный на хорошо прогретом двигателе, значит термостат неисправен и ему требуется замена.
4. Датчик температуры – для диагностики неисправности этого элемента, на прогретом двигателе отключите разъём питания от него, тем самым вы принудительно запустите электромотор вентилятора. Если он всё же не запустился, то проблема кроется в самом электродвигателе.Датчик стоить проверить,и если потребуется заменить.
5. Электродвигатель вентилятора – для того, чтобы проверить этот элемент, необходимо отключить колодку питания и подключить её напрямую к аккумуляторной батарее. Если вентилятор рабочий, то произойдёт его запуск, а при отказе, ищите проблему в проводке либо меняйте вентилятор в сборе.Электродвигатель можно попробовать починить.

Когда все вышеперечисленные способы не принесли желаемого результата, нужно искать причину только в проводке, поочерёдно «прозванивая» их. Возможно где-то произошёл разрыв или надлом провода.

Электродвигатель вентилятора, системы охлаждения двигателя автомобиля ВАЗ-2112, включатся в работу через реле. А оно срабатывает по команде с электронного блока управления, который получает сигнал с датчика включения вентилятора. Он располагается чуть выше термостата. Его не нужно путать с датчиком температуры охлаждающей жидкости, который работает на указатель температуры, находящийся на щитке приборов. Он расположен ниже датчика вентилятора.

Если стрелка указателя температуры поползла в красную зону шкалы, а шума включения вентилятора системы охлаждения не слышно, то придётся искать причину этой неисправности. Для начала, нажмите на кнопку звукового сигнала, тем самым Вы проверите, цел ли предохранитель F7 (20А), который защищает электрическую цепь вентилятора. Есть звук сигнала, значит, предохранитель цел, и открывать монтажный блок, не стоит.

Дальше проверяем реле вентилятора. Оно находится справой стороны передней консоли, где располагаются ноги пассажира. Вскрываем крышку, исходное реле стоит первым с левого края. Проверить его можно поставив, вместо него, такое же исправное. А если, замкнув контакты №85 и №86, вентилятор, при включенном зажигании, заработает, значит, он исправен. Электродвигатель вентилятора можно проверить и другим способом, подсоединив его напрямую к аккумуляторной батарее.

Наиболее частой причиной отказа в работе вентилятора системы охлаждения, является датчик включения вентилятора. Его проверяют прогрев двигатель до температуры чуть более 100 градусов, а затем двигатель глушат, оставив включённым зажигание. Снимают клемму с датчика. Если вентилятор заработает, то датчик неисправен. Естественно предварительно проверяют, исправен ли сам вентилятор. При исправности всех выше перечисленных устройств, причиной не включения вентилятора будет электронный блок управления.

Водитель автомобиля ВАЗ-2112 может самостоятельно проверить всю электрическую схему включения вентилятора, за исключение ЭБУ.

Схема включения вентилятора в карбюраторных и инжекторных двигателях

Управление принудительным обдувом радиатора в карбюраторных и инжекторных двигателях ВАЗ-2110 существенно отличается. В первых за все отвечает датчик включения вентилятора, расположенный на корпусе радиатора. Он настроен на определенную температуру охлаждающей жидкости (ОЖ). Обычно это 105-107 оС. При нагреве ОЖ до этой температуры датчик срабатывает, отправляя сигнал на реле вентилятора. Оно и замыкает электрическую цепь, приводя в действие электродвигатель.

• Датчик температуры охлаждающей жидкости: где стоит, как проверить и заменить

Включение вентилятора охлаждения ВАЗ-2110 с инжекторным мотором происходит несколько иначе. В двигателях, оснащенных электронным блоком управления, датчика на радиаторе нет. Его место занял датчик температуры, расположенный на патрубке термостата. При нагревании охлаждающей жидкости до температуры 105-107 оС он отправляет сигнал непосредственно на контроллер, который и принимает решение о включении вентилятора. Он передает электрический импульс на реле, которое и включает электропривод.

Лада 2113 Night › Бортжурнал › Кнопка воздуха: принудительное включение вентилятора радиатора.

Предисловие. Когда-то на «восьмерке» отец установил тумблер для принудительного включения вентилятора — при затяжных подъемах на горные перевалы двигатель не закипал, но в жару нередко образовались паровые пробки в бензонасосе, поэтому превентивное включение электродвигателя вентилятора на радиаторе несколько облегчало ситуацию.

На ВАЗ-2113, разумеется, подобного «тюнинга» никто не делал, поскольку ни к тепловому режиму, ни к работе двигателя даже в самую лютую жару вопросов не возникало.

Однако в прошлом году я как-то увидел у своего знакомого Сергея на его «пятнашке» кнопку принудительного включения вентилятора — так сказать, по старой советской традиции.

Оказавшись в очередной раз в знаменитой мукачевской пробке (это когда в центре стоишь минут 10

Кнопка включения вентилятора радиатора охлаждения ваз 2110

Milly
Ошибку при таком включении выдаст. Номер не помню. «Замыкание цепи вентилятора на минус» так как то.

Добавлено спустя 7 минут 22 секунды:

Р0480 Цепь управления вентилятора 1 неисправна.

БКшка стоит — ошибок не выдаёт, чек не горит. ЧТо я сделал не так?

Я не понимаю, много автомобильных электрики, но моя логика основана на схемах работы следующим образом:

Если вентилятор подключен к земле нуждается в плюс. Поэтому, когда, когда состояние заряда не входит должно быть, как показано ниже. Для того, чтобы получить власть независимо от контроллера должен быть подключен с помощью кнопки 30 и 87, или опосредованно через 86 и 85-й.Если вам нужно быть 85 плюс 86 до минус либо через землю (кнопка) или контроллера, чтобы закрыть 87 и 30.

Иметь возможность управлять вентилятором при выключенном зажигании — по моему бред. В любом случае доролнительное управление силовыми цепями делается элементарно с помошью кнопки и реле, только провода протягивай.

В городском вождении, когда большие толпы часто включается вентилятор. Относительно часто я видел ваз 2110 кипеть до точки разрыва контейнеров для выравнивания давления. Таким образом, в этих условиях, постоянное наблюдение от температуры двигателя и проверить действие вентилятора и даже упал обогрев кабины. Поэтому я решил, что я открыл эту тему. Мой автомобиль с точки зрения системы охлаждения в настоящее время правильно. Тем не менее, с переходом от ручного поворота на вентилятор, я бы безопаснее в пробках при высокой температуре окружающей среды. Я не хочу ничего рисковать.

Это будет оптимальным решением

Milly
Я хз. Может от контроллера зависит?

Если вент. не срабатывает на заложенной в прошвке темп. , то у тебя СОД не правильно рработает. У моего бати десятка с твоим бошем, в ней тоже никогда вент. не срабатывал, оказалось пробка РБ накрылась, приведите в порядок СОД и всё наладится!

Добавлено спустя 1 минуту 36 секунд:

Во!! Прошлый хозяин десятки тоже поставил кнопку. но этоже не выход

Если вент. не срабатывает на заложенной в прошвке темп. , то у тебя СОД не правильно рработает. У моего бати десятка с твоим бошем, в ней тоже никогда вент. не срабатывал, оказалось пробка РБ накрылась, приведите в порядок СОД и всё наладится!

Добавлено спустя 1 минуту 36 секунд:

Во!! Прошлый хозяин десятки тоже поставил кнопку. но этоже не выход

Пробка РБ держит нормально, на горячую отручиваешь, шипит не слабо спуская давление то. По идее то надо было бы на диагностику — узнать сколько выставлено грудусов в мозгах, потом манометр — проверка давления — потом греть до этой темперы — проверять вкл или нет. НО блин греть до темперы выше сотни ( 102 вроде стандартно то) ну его нафиг, замутил кнопку, кнопка само собой не выход, можно и забыть. Потому когда появился простенький БК, задал на нём 95 — он и управляет теперь вентилтором. Можно сказать решил проблему другим путём.

потом греть до этой темперы

НО блин греть до темперы выше сотни ( 102 вроде стандартно то)

На бош1.5.4, январь5.1.1 у многих с конвеера 105 градусов вкл вентилятора, у бош7.0 107 градусов.

В те времена ваз чудил с температурой)) Сейчас чуть лучше, но на грани.

Если вент. не срабатывает на заложенной в прошвке темп. , то у тебя СОД не правильно рработает. У моего бати десятка с твоим бошем, в ней тоже никогда вент. не срабатывал, оказалось пробка РБ накрылась, приведите в порядок СОД и всё наладится!

Добавлено спустя 1 минуту 36 секунд:

Во!! Прошлый хозяин десятки тоже поставил кнопку. но этоже не выход

Мой автомобиль включается или когда вентилятор находится на краю красного поля, но я не люблю ездить в зоне, когда вентилятор не работает. Вопрос заключается в том:Будь то в случае повышения температуры охлаждающей жидкости имеет метод, чтобы получить под капотом » включают » вентилятор, чтобы работать непрерывно? Я где-то читал, что это возможно, если провод удаляется са термо дачника. Верно ли это? Честно говоря, я не пробовал, но я не собираюсь . Для более старых моделей автомобилей можно было освободить соединительные провода, которые расположены рядом с вентилятором .

У меня есть еще один вопрос в связи с отправкой сообщений . Я не могу отправить почту, если кто-то не ‘цитата’ ‘. в чем проблема?

Добавлено спустя 3 минуты 13 секунд:

что это возможно, если провод удаляется са термо дачника. Верно ли это?

Если вент. не срабатывает на заложенной в прошвке темп. , то у тебя СОД не правильно рработает. У моего бати десятка с твоим бошем, в ней тоже никогда вент. не срабатывал, оказалось пробка РБ накрылась, приведите в порядок СОД и всё наладится!

Добавлено спустя 1 минуту 36 секунд:

Во!! Прошлый хозяин десятки тоже поставил кнопку. но этоже не выход

Мой автомобиль включается или когда вентилятор находится на краю красного поля, но я не люблю ездить в зоне, когда вентилятор не работает. Вопрос заключается в том:Будь то в случае повышения температуры охлаждающей жидкости имеет метод, чтобы получить под капотом » включают » вентилятор, чтобы работать непрерывно? Я где-то читал, что это возможно, если провод удаляется са термо дачника. Верно ли это? Честно говоря, я не пробовал, но я не собираюсь . Для более старых моделей автомобилей можно было освободить соединительные провода, которые расположены рядом с вентилятором .

У меня есть еще один вопрос в связи с отправкой сообщений . Я не могу отправить почту, если кто-то не ‘цитата’ ‘. в чем проблема?

Ну да так и есть. Если скинуть разъём с датчика температуры ( который на приборку то вентилятор включиться должен. ПРидумать как это реализовать кнопкой — дело простое

Кнопка включения вентилятора радиатора охлаждения ВАЗ 2110

Наступила жара и закипеть в пробке может каждый, а желания стоять на обочине и ждать пока машина остынеть нет ни у кого. Вот простой способ избежать этого досадного события.

В чем вообще смысл доработки? В том чтобы попав в пробку заранее включить вентилятор и выключить только когда это нужно. Можно подождать и 105 градусов и 110, только зачем ждать если он все равно включится и потом еще температура будет скакать туда сюда? зачем лишний раз испытывать систему охлаждения? Может закипеть ОЖ, разорваться бачок, сорвать крышку бачка А если вдруг вентилятор сам не включится?

Начну с того, что не для кого не секрет, что вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей
температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.
В интернете есть немало описаний, но для человека который не силен в электрике автомобиля все они довольно сложны, но если разобраться, то данный «девайс» собрать сможет практически каждый

Взяв за основу описания из инета, я попробую максимально полно и подробно описать весь процесс, так сказать «на пальцах».

У меня получилось два варианта исполнения:
первый — наиболее простой но вполне надежный,
второй — очень распространен в инете, более сложный, чуть подороже, но выйдет аккуратнее и считается надежным за счет использования доп. реле.

Но оба способа не являются заменой штатной схеме срабатывания
вентилятора радиатора в автомобиле и
предназначены лишь как альтернативное
решение для работы двигателя на более
низких температурах, контролируемой
непосредственно водителем.Штатная схема работает в прежнем режиме, по сигналу контроллера вентилятор по-прежнему включится.

Но для начала разберемся во всех тонкостях.

Для работы нам понадобятся: ключ-трубочка на 8/10, плоскогубцы (для обжима клемм. Конечно для правильного обжима клемм используются специальные клещи для обжима, но если их нет — плоскогубцы в помощь, и давите сильней), нож или ножницы (для зачистки проводов), крестовая отвертка, шило, или игла, или кусок тонкой проволоки (для извлечения клемм из колодок), фонарик.
Прежде чем преступить к работе отсоедините клемму «—» от аккумулятора. Нужное нам реле находится под панелью с пассажирской стороны

Крышка крепится на двух саморезах, снимаем крышку, засовываем голову под панель и видим три реле.

Обычно с завода порядок следования реле и предохранителей таков:
Предохранители:
1 – предохранитель модуля зажигания, контроллера;
2 – предохранитель клапана продувки адсорбера, датчика
скорости автомобиля, датчика кислорода
(подогрева), датчика расхода воздуха;
3 – предохранитель реле топливного насоса,
топливного насоса, форсунок.
Реле:
4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).
Нас интересует реле вентилятора, обычно самое ближнее к двигателю, НО
Внимание! Порядок следования реле и предохранителей может быть произвольным, ориентируемся по цвету проводов.
Поэтому находим реле от которого отходят тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85*)(не путать с тонким, красным с черной полосой проводом, идущим от контроллера) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый нужные нам провода), это и есть реле вентилятора.

Совет(!)
Номера контактов подписаны на самом реле, рядом с ножками.
Откручиваем две гайки на 8, которые фиксируют реле. Удобнее всего это сделать трубочкой.
Совет(!) После того как открутите гайки крепления реле, снимите крышку панели еще и с водительской стороны и вытащите релюшки на коврик, так намного удобнее

Вариант первый, без реле.

Первоисточник: www.autosecret.net/tuning…vis/189-peregrev-vaz-2110
В чем суть: к силовым контактам реле вентилятора 30 и 87, подключается провод, размыкаемый мощным выключателем расчитанным на ток не менее 20А для 12V

Что нужно:
1. 1 м провода сечением 1.5-2 мм (я брал провод медный 2х1.5мм 14руб за метр)
2. Мощный выключатель (необязательно предначенный для 12V, пойдет и для 220V и 24V, главное чтоб для 12V было не мене 20А, например мой выключатель расчитан на ток 15А 24V, то есть получается 30А для 12V(мне он обошелся 25р)
3. 2 клеммы мама(по два рубля за штуку)
4. Изолента или термоусадка
Минусы:
— Такую кнопку сложно найти в продаже
— Придется вырезать место для кнопки(например в кожухе рулевой колонки)
Особенности: В отличии от второго варианта, вентилятор можно включать при выключенном зажигании.

Совет(!)Для лучшей изоляции, прежде чем обжимать клеему, наденьте на провод кембрик или термоусадку подходящего размера, после обжатия передвинте кембрик на тонкую часть клеммы, и обмотайте изолентой.

Далее вставляем наши провода в колодку, в клеммы контакта 30 и контакта 87, без разницы какой провод куда, номера смотрим на реле

И сверху вставляем реле

Подводим наши провода к месту куда решили установить кнопку, надеваем наши клеммы на контакты кнопки, предварительно их заизолировав,

накидываем клемму на АКБ, тестируем, собираем.

Хочу отметить что нигде ничего не греется и уж тем более не плавиться, как это обычно принято считать.

Вариант второй, с доп. реле.

Первоисточник: www.autolada.ru/viewtopic.php?t=251500
В чем суть: параллельно
штатному реле вентилятора РелеN1
подключается дополнительное реле РелеN2,
управляемое вручную кнопкой Кн2. При нажатии на Кн2
включается реле РелеN2 и вентилятор
замыкается на массу.

Что нужно:
1. Четырехконтакное реле с ухом крепления (45руб)
2. Колодка для реле (30 руб)
3. Колодка для кнопки (если не найдете то будут, просто клеммы в термоусадке)
4. Кнопка с фиксацией, подойдет от рециркуляции или от кондиционера(со снежинкой), (80руб)
5. 1,5 метра двойного или 3 метра простого провода сечением 1.5-2 мм (15руб за метр)
6. Соединительные обжимные клеммы: 2 на массу, 6 мам, 4 узких мам (по 2 руб)
7. Изолента или термоусадка
Минусы:
— дороже и сложнее первого варианта

Вынимаем клеммы белого и розового проводов из колодки, срезаем старые клеммы,

добавляем по проводу, и обжимаем уже по два провода (наш и родной), вставляем клеммы с проводами обратно в колодки
Совет(!) Чтобы не перепутать клеммы местами в колодке, сначала вытащите и переделайте одну клемму, вставьте ее на место, и только затем тоже самое проделайте с другой клеммой. Далее берем колодку для реле, вытаскиваем из нее все клеммы с проводами и убираем их, они нам не понадобятся.
Совет(!)Если вам попалась колодка для реле белого цвета, напишите маркером на каждой стороне номер ноги реле(30, 85, 86, 87)так намного удобнее.
Берем наш провод обжатый вместе с тонким розового цвета проводом, обжимаем другой его конец клеммой «мама» и вставляем его в колодку для реле на место 85 контакта(длина провода не больше 20см), берем наш провод обжатый вместе с толстым белым проводом, обжимаем другой его конец клеммой «мама» и вставляем его в колодку для реле на место 87 контакта(длина провода не больше 20см), берем новый провод длинной около 10 см, обжимаем один его конец клеммой для массы(круглая, с отверстием), а другой клеммой «мама» и вставляем этот конец в колодку для реле на место 30 контакта, берем новый провод длиной около метра, один его конец клеммой «узкая мама», а другой клеммой «мама» и вставляем этот конец в колодку для реле на место 86 контакта, берем новый провод длиной окола метра, обжимаем один его конец клеммой для массы, а другой клеммой «узкая мама». провода метровой длины, концами обжатыми «узкой мамой» проводим к штатному месту для кнопки, у кнопки четыре ноги, те две что в центре — это для подсветки, а вот на те две что в углу, мы и надем наши провода, без разницы какой провод. Концы проводов(30 от нашего реле и 87 от кнопки), обжатые клеммой для массы, надеваем на шпильку

Далее делаем подсветку кнопки. Ее можно сделать как подсветку или как индикацию работы. Если делаем подсветку, то питание берем от лампы подсветки рычага управления отопителем(плюс коричневый провод, минус черный), если индикацию — то плюс нам нужен постоянный, с прикуривателя или с контакта 85 нашего реле.

Затем сверлим небольшое отверстие(3-4мм) и проводим через него наши провода для подсветки. На кнопке имеется четыре ноги(контакта) те что в центре — для подсветки(к ним и подсоединяем наши провода от лампы подсветки рычага отопителя), те что в углу для вентилятора(масса со шпильки и контакт 86 от нашего реле, какой куда без разницы)

Для индикации плюс берем постоянный, а минус от контакта 86 нашего реле, тогда подсветка будет гореть будет только при нажатой кнопке.

Запускаем в ручном режиме вентилятор радиатора ВАЗ 2111

Задержку с включением вентилятора радиатора охлаждения на ВАЗ 2111 можно считать одной из многочисленных недоработок в конструкции данного автомобиля. Но, не смотря на это решить данную проблему, впрочем, как и все остальные не составляет большого труда, важно иметь “прямые руки”, и хорошо разбираться в устройстве автомобиля ВАЗ.

Теперь о самой проблеме позднего включения вентилятора радиатора на автомобиле ВАЗ 2111. Оптимальная температура работающего двигателя не должна превышать 90°С . Но на ВАЗ 2111 включение дополнительного охлаждения происходит при температуре 100-105°C. Таким образом, с уверенность можно сказать, что вентилятор запускается в тот момент, когда мотор уже перегрелся. Как известно, работа двигателя при критичных температурах негативно влияет на срок его эксплуатации.

Решением существующей проблемы может быть принудительное включение вентилятора радиатора охлаждения двигателя путем установки кнопки в салоне автомобиля.

Прежде чем начать доработку системы охлаждения ВАЗ, подготовьте следующие компоненты:

1. Две Соединительные клеммы
2. ВАЗовское четырехконтактное реле с кронштейном
3. Контактные соединительные колодки с проводами для кнопки и реле.
4. 4-5 метров провода с сечением 0.75 мм

Инструкция по доработке включения вентилятора радиатора ВАЗ 2111

1. Для начала подготовим колодку для подключения кнопки включения вентилятора, а именно обрежем ненужные нам провода. Оставим два центральных провода (подсветка кнопки) и два крайних угловых (для подключения). Размещение контактов на колодке смотрите на фото.
