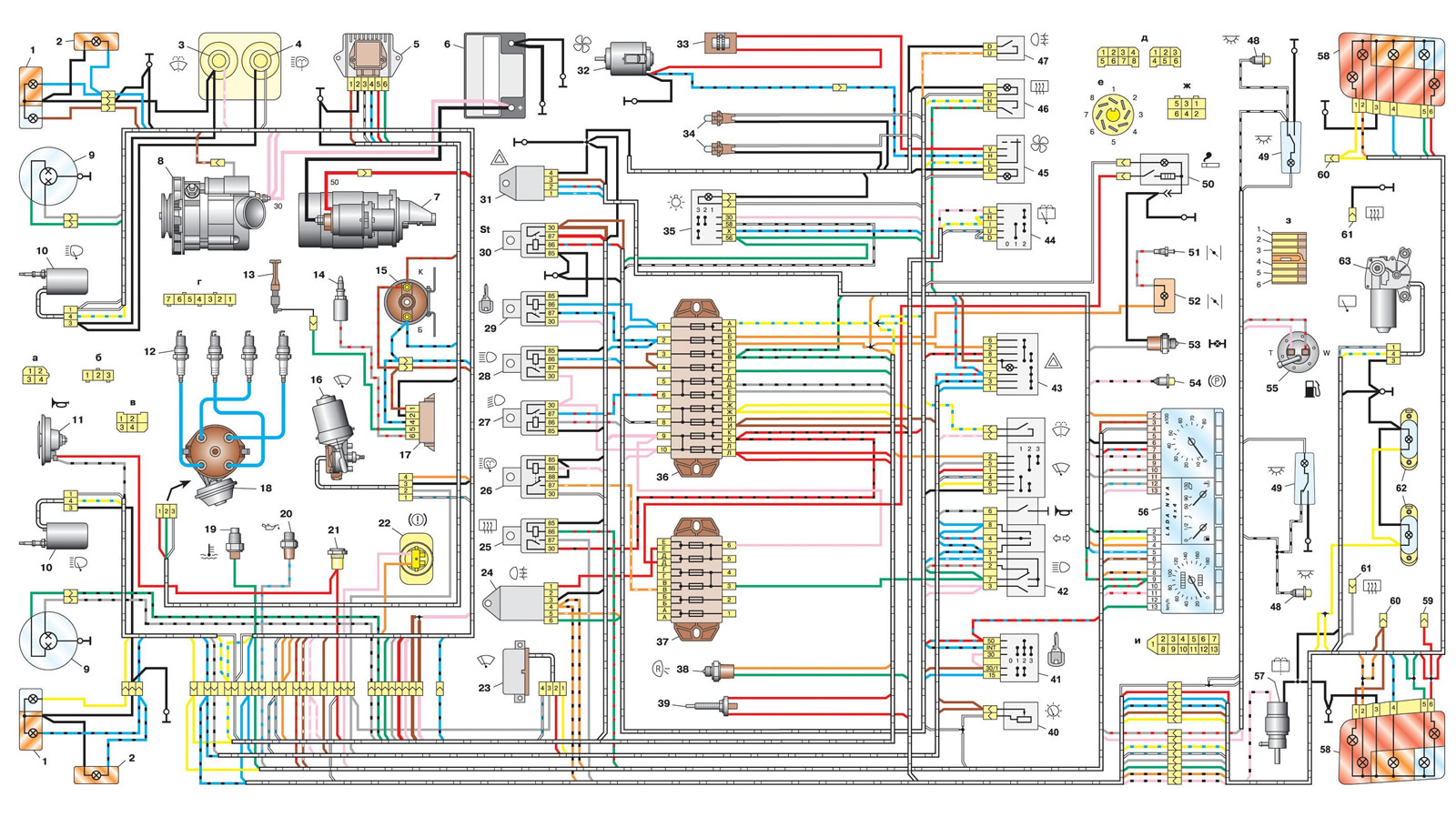

Электросхема ваз 212140 нива инжектор

Электросхема ваз 212140 нива инжектор

Как пользоваться интерактивной электросхемой

Если навести указатель мыши на зеленоватый кружок, расположенный у элемента схемы, всплывает наименование элемента.

Чтобы проследить, какие контакты соединены, надо кликнуть слегка затемненную прямоугольную область вблизи конца провода или в месте соединения провода с разъемом, к которому он присоединен, при этом включится анимация провода в соответствии с протекающим по нему током. Указатель мыши при наведении на такую область меняет вид. Чтобы отключить анимацию, надо кликнуть еще раз.

Для увеличения изображения кликните правой кнопкой мыши и выберете пункт меню «увеличить». Для возврата изображения в исходный масштаб надо выбрать пункт меню «показать все»

Элементы электросхемы

01 — фонарь передний правый
02 — фонарь передний левый
03 — указатель поворота боковой правый
04 — указатель поворота боковой левый
05 — электродвигатель омывателя ветрового стекла
06 — электродвигатели вентиляторов радиатора двигателя
07 — датчик положения коленчатого вала
08 — аккумуляторная батарея
09 — стартер
10 — генератор
11 — правая фара
12 — левая фара
13 — клапан адсорбера
14 — датчик фаз распредвала
15 — звуковой сигнал
16 — свечи зажигания
17 — форсунки впрыска
18 — главное реле
19 — реле вентилятора радиатора двигателя
20 — электродвигатель очистителя лобового стекла
21 — реле вентилятора радиатора двигателя
22 — реле бензонасоса
23 — датчик температуры охлаждающей жидкости (для указателя)
24 — датчик недостаточного давления масла
25 — розетка переносной лампы
26 — датчик недостаточного уровня тормозной жидкости
27 — реле-прерыватель очистителя ветрового стекла
28 — датчик массового расхода воздуха
29 — реле обогрева заднего стекла
30 — реле заднего противотуманного фонаря
31 — реле ближнего света фар
32 — реле дальнего света фар
33 — реле стартера
34 — реле-прерыватель аварийной сигнализации и указателей поворота
35 — реле дополнительное
36 — электродвигатель отопителя
37 — добавочный резистор электродвигателя отопителя
38 — лампа подсветки рычагов управления отопителем
39 — выключатель ламп наружного освещения
40 — блок предохранителей основной
41 — блок предохранителей дополнительный
42 — выключатель фонаря заднего хода
43 — выключатель стоп-сигнала.
44 — регулятор свещения приборов
45 — замок зажигания
46 — трехрычажный подрулевой переключатель
47 — выключатель аварийной сигнализации
48 — выключатель заднего стеклоочистителя
49- переключатель электродвигателя отопителя
50 — выключатель обогрева заднего стекла
51 — выключатель ламп заднего противотуманного света
52 — выключатель концевой ламп освещения салона
53 — плафон освещения салона
54 — прикуриватель
55 — регулятор холостого хода
56 — датчик температуры охлаждающей жидкости для контроллера
57 — выключатель индикации блокировки дифференциала
58 — выключатель индикации стояночного тормоза
59 — бензонасос с датчиками указателя уровня и резерва топлива
60 — комбинация приборов
61 — электродвигатель омывателя заднего стекла
62 — фонарь задний правый
63 — фонарь задний левый
64 — колодка подключения дополнительных стоп-сигналов
65 — колодки для подключения дополнительных габаритных огней
66 — колодка для подключения к элементу обогрева заднего стекла
67 — фонари освещения номерного знака
68 — моторедуктор заднего стеклоочистителя
69 —
70 — датчик детонации
71 — модуль зажигания
72 — датчик положения дроссельной заслонки
73 — датчик кислорода
74 — датчик скорости
75 — контроллер
76 — индикатор АПС
77 — блок АПС
78 — блок предохранителей ЭСУД
79 — предохранитель питания контроллера
80 — колодка диагностическая

Общая схема электрооборудования Нива 21214 Евро-5 электронная педаль

Общая схема электрооборудования Нива 21214 Евро-5 электронная педаль

1. Перечень элементов СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ 21214-3724030-44
1 – реле дополнительное;
2 – реле-прерыватель указателей поворота;
3 – реле стеклоочистителя;
4 – выключатель зажигания;
5 – выключатель аварийной сигнализации;
6 – реостат;
7 – переключатель света фар и указателей поворота;
8 – переключатель очистителя и омывателя ветрового стекла;
9 – блок предохранителей основной;
10 – блок предохранителей дополнительный;
11 – комбинация приборов;
12 – выключатель наружного освещения;
13 – выключатель очистителя заднего стекла;
14 – выключатель обогрева заднего стекла;
15 – выключатель заднего противотуманного огня;
16 – переключатель электродвигателя отопителя;
17 – дополнительный резистор электродвигателя отопителя;
18 – электродвигатель отопителя;
19 – реле дальнего света фар;
20 – реле ближнего света фар;
21 – реле обогрева заднего стекла;
22 – реле заднего противотуманного огня;
23 – прикуриватель;
24 – датчик включения дифференциала;
25 – выключатель сигнала торможения;
26 – выключатель лампы света заднего хода;
27 – выключатель контрольной лампы ручного тормоза;
28 – осветитель;
29 – осветитель;
30 – колодка жгута панели приборов к жгуту переднему;
31 – колодка жгута панели приборов к радиоаппарату;
32 – колодка жгута панели приборов к жгуту системы зажигания;
33 – колодка жгута панели приборов к жгуту заднему;
34 – контрольная лампа включения дифференциала;

35 – контрольная лампа обогрева заднего стекла;
36 – выключатель сигнала положения педали сцепления;
37 – датчик скорости.
А1, А2 – точки заземления жгута проводов панели приборов.
А3 – точка заземления электродвигателя отопителя.

2. Перечень элементов СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПЕРЕДНЕГО 21214-3724010-44
1 – фара правая;
2 – реле стартера;
3 – колодка жгута переднего к колодке жгута панели приборов;
4 – датчик температуры воздуха;
5 – датчик температуры охлаждающей жидкости;
6 – датчик контрольной лампы давления масла;
7 – сигнал звуковой;
8 – датчик уровня тормозной жидкости;
9 – фара левая;
10 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
правого;
11 – колодки жгута переднего и электродвигателя стеклоочистителя;
12 – электродвигатель стеклоочистителя;
13 – колодки жгута переднего и провода соединительного стартера;
14 – стартер;
15 – батарея аккумуляторная;
16 – генератор;
17 – колодка жгута переднего и провода соединительного генератора;
18 – боковой указатель поворота правый;
19 – подфарник правый;
20 – электродвигатель омывателей;
21 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
левого;
22 – подфарник левый;
23 – боковой указатель поворота левый.
А1, А2 – точки заземления жгута проводов переднего.
А3 – точка заземления провода массы капота.
А4, А5 – точки заземления провода соединительного двигателя с аккумуляторной
батареей и корпусом.

3. Перечень элементов СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ СИСТЕМЫ ЗАЖИГАНИЯ 21214-3724026-44
1 – контроллер;
2 – колодка диагностики;
3 – датчик массового расхода воздуха;
4 – датчик температуры охлаждающей жидкости;
5 – датчик фаз;
6 – модуль электробензонасоса;
7– колодка жгута проводов панели приборов к колодке жгута проводов заднего;
8 – катушки зажигания;
9 – свечи зажигания;
10 – педаль акселератора электронная;
11 – дроссельный патрубок с электроприводом;
12 – электровентилятор системы охлаждения двигателя правый;
13 – электровентилятор системы охлаждения двигателя левый;
14 – датчик детонации;
15 – колодки жгута проводов системы зажигания и жгута проводов форсунок;
16 – форсунки;
17 – электромагнитный клапан продувки адсорбера;
18 – датчик кислорода управляющий;
19 – датчик кислорода диагностический;
20 – датчик положения коленчатого вала;
21 – блок управления АПС;
22 – индикатор состояния АПС;
23 – блок предохранителей ЭСУД;
24 – предохранитель цепи питания электробензонасоса;
25 – реле электробензонасоса;
26 – реле электровентилятора системы охлаждения двигателя левого;
27 – реле электровентилятора системы охлаждения двигателя правого;
28 – реле зажигания;
29 – колодка жгута проводов системы зажигания к колодке жгута проводов панели
приборов.

4. Перечень элементов СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ЗАДНЕГО 21214-3724210-44
1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов;
2 – колодка жгута проводов заднего к колодке жгута проводов системы зажигания;
3 – включатель плафона освещения салона в стойке двери водителя;
4 – включатель плафона освещения салона в стойке двери пассажира;
5 – плафон освещения салона левый;
6 – плафон освещения салона правый;
7 – электробензонасос с датчиком указателя уровня топлива;
8 – элемент обогрева заднего стекла;
9 – дополнительный сигнал торможения;
10 – фонарь правый;
11 – фонарь левый;
12 – фонарь освещения номерного знака;
13 – фонарь освещения номерного знака;
14 – электродвигатель очистителя заднего стекла;
15 – электродвигатель омывателя заднего стекла.
А1 – точка заземления провода массы обогрева заднего стекла.
А2 – точка заземления фонаря правого.
А3 – точка заземления фонаря левого.
А4 – точка заземления жгута проводов корпуса фонарей освещения номерного
знака.
А5 — А8 – точки заземления жгута проводов заднего в сборе.

Электросхемы управления двигателем ВАЗ-21214

Схема соединений системы управления двигателем ВАЗ-21214 с центральным впрыском топлива под нормы токсичности США-83 с контроллером 21214-1411010 (типа EFI-4) на автомобилях ВАЗ-21214

А – провод, идущий к штекеру «50» выключателя зажигания;
Б – провод, идущий к штекеру «15» выключателя зажигания;
В – провод, идущий к выводу «30» генератора;
Г – провода заднего жгута проводов, присоединяемые к указателю уровня топлива;
Д – провод заднего жгута проводов, присоединяемый к выключателю 33.

Порядок условной нумерации штекеров в колодках:

а – контроллера;
б – блока управления автомобильной противоугонной системы;
в – индикатора состояния автомобильной противоугонной системы;
г – датчика скорости;
д – агрегата центрального впрыска топлива;
е – электробензонасоса и датчика концентрации кислорода;
ж – модуля зажигания;
з – датчика абсолютного давления.

* Устанавливались на части выпускаемых автомобилей; ** устанавливались с 1999 г.

Схема соединений системы управления двигателем ВАЗ-21214 с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером 2123-1411020-10 (типа МР 7.0) на автомобилях ВАЗ-21214

А – провод заднего жгута проводов, присоединяемый к выключателю 4;
Б – провода, присоединяемые к штекеру «1» блока предохранителей 24 ( один провод идет к штекеру «15» выключателя зажигания, а другой к штекеру «85» реле зажигания);
В – провода заднего жгута проводов, присоединяемые к указателю уровня топлива.

Порядок условной нумерации штекеров в колодках:

а – контроллера;
б – блока управления автомобильной противоугонной системы;
в – датчика расхода воздуха;
г – датчика скорости;
д – индикатора состояния автомобильной противоугонной системы;
е – электробензонасоса и датчика концентрации кислорода;
ж – дроссельного патрубка;
з – модуля зажигания.

* Серые провода в колодке 25 – выход сигнала скорости автомобиля, желто-красный провод – выход сигнала расхода топлива (для маршрутного компьютера).

Электросхема ваз 212140 нива инжектор

Альбом отсканирован. Ссылки с превьюшек ведут на открывающиеся в новом окне сканы страниц Альбома.

Лист 3. Содержание.

Схема электрических соединений жгута проводов панели приборов в сборе автомобилей семейства LADA 4X4 (21214, 2131

Схема электрических соединений жгута проводов системы зажигания в сборе автомобилей семейства LADA 4X4 (21214, 2131)

Схема электрических соединений жгута проводов переднего в сборе автомобилей семейства LADA 4X4 (21214, 2131)

Схема электрических соединений жгута проводов заднего в сборе автомобилей семейства LADA 4X4 (21214)

Схема электрических соединений жгута проводов заднего в сборе автомобилей семейства LADA 4X4 (2131)

Схема электрическая принципиальная комбинации приборов автомобилей семейства LADA 4X4 (21214, 2131)

Назначение контактов колодок комбинации приборов автомобилей семейства LADA 4X4 (21214, 2131). Таблица 1

Элементы комбинации приборов автомобилей семейства LADA 4X4 (21214, 2131). Таблица 2

Лист 4. Схема электрических соединений жгута проводов панели приборов в сборе автомобиля семейства 4х4 (21214, 2131)

Лист 5. Перечень элементов схемы электрических соединений жгута проводов панели приборов в сборе автомобилей семейства LADA 4X4 (21214, 2131)

1 — реле дополнительное;
2 — реле-прерыватель указателей поворота;
3 — реле стеклоочистителя;
4 — выключатель зажигания;
5 — выключатель аварийной сигнализации;
6 — реостат;
7 — переключатель света фар указателей поворота;
8 — переключатель очистителя и омывателя ветрового стекли;
9 — блок предохранителей основной;
10 — блок предохранителей дополнительный;
11 — комбинации приборов;
12 — выключатель наружного освещения;
13 — выключатель очистителя заднего стекла;
14 — выключатель обогрева заднего стекла;
15 — выключатель заднего противотуманного огня;
16 — переключатель электродвигателя отопителя;
17 — дополнительный резистор электродвигателя отопителя;
18 — электродвигатель отопителя;
19 — реле дальнего света фар;
20 — реле ближнего гнета фар:
21 — реле обогрева заднего стекла;
22 — реле заднего противотуманного огня:
23 — прикуриватель;
24 — датчик включения дифференциала;
25 — выключатель сигнала торможения;
26 — выключатель лампы света заднего хода;
27 — выключатель контрольной лампы ручного тормоза;
28 — осветитель;
29 — осветитель;
30 — колодка жгута панели приборов к жгуту переднему:
31 — колодка жгута панели приборов к жгуту переднему;
32 — колодка жгута панели приборов к жгуту системы зажигания;
33 — колодка жгута панели приборов к жгуту заднему:
34 — колодка жгута панели приборов к жгуту заднему.

А1, А2 — точки заземления жгута проводов панели приборов.
A3 — точка заземления электродвигателя отопителя.
Жгут проводов панели приборов в сборе — 21214-3724030-60.
Провод соединения добавочного резистора и электродвигатели отопителя к сборе — 2105-3724040.

Лист 6. Схема электрических соединений жгута проводов системы зажигания в сборе автомобилей семейства LADA 4×4 (21214, 2131)

Лист 7. Перечень элементов схемы электрических соединений жгута проводов системы зажигания в сборе автомобилей семейства LADA 4×4 (21214, 2131)

1 — контроллер;
2 — электровентилятор системы охлаждения двигателя правый;
3 — электровентилятор системы охлаждения двигателя левый;
4 — колодка жгута системы нажигания к жгуту проводов заднему (LADA4x4 (21214)); колодки жгута системы зажигания к жгуту проводов датчика уровня топлива (LADA 4×4 (2131));
5 — датчик кислорода управляющий;
6 — датчик кислорода диагностический;
7 — индикатор состояния системы;
8 — блок управления АПС-4;
9 — датчик фаз;
10 — датчик детонации;
11 — датчик неровной дороги;
12 — колодка диагностики;
13 — датчик скорости;
14 — регулятор холостого хода;
15 — датчик температуры охлаждающей жидкости;
16 — датчик положения колончатого вала;
17 — электромагнитный клапан продувки адсорбера;
18 — датчик массового расхода воздуха;
19 — датчик положения дроссельной заслонки;
20 — колодка жгута системы зажигания к жгуту панели приборов;
21 — колодки жгута системы зажигания к жгуту проводов заднему и выключателю плафона освещения салона в стойке двери водителя;
22 — реле зажигания;
23 — реле электробензонасоса;
24 — реле электровентилятора левого;
25 — реле электровентилятора правого;
26 — катушка зажигания;
27 — свечи зажигания;
28 — форсунки;
29 — блок предохранителей ЭСУД;
30 — предохранитель цепи питания контроллера;
31 — клемма жгута системы зажигания к дополнительному реле стартера;.
32 — колодки жгута системы зажигания и жгута форсунок.

Al, A2 — к клемме «плюс» аккумуляторной батареи.
Bl, B2, ВЗ — точки заземления жгута системы зажигания.
Жгут проводов системы зажигания в сборе — 21214-3724026-97.
Жгут проводов форсунок в сборе — 21214-3724036.

Лист 8. Схема электрических соединений жгута проводов переднего в сборе автомобилей семейства 4х4 (21214, 2131)

Лист 9. Перечень элементов схемы электрических соединений жгута проводов переднего в сборе автомобилей семейства LADA 4×4 (21214, 2131)

1 — фара правая;
2 — дополнительное реле стартера;
3 — колодка жгута переднего к жгуту панели приборов;
4 — колодка жгута переднего к жгуту панели приборов;
5 — датчик температуры охлаждающей жидкости;
6 — датчик контрольной лампы давления масла;
7 — сигнал звуковой;
8 — датчик уровня тормозной жидкости;
9 — фара левая;
10 — колодки жгута переднего и жгута подфарника и бокового указателя поворота правого
11 — колодки жгута переднего и электродвигателя стеклоочистители;
12 — электродвигатель стеклоочистителя;
13 — колодки жгута переднего брызговика и провода соединительного стартера;
14 — стартер;
15 — батарея аккумуляторная;
16 — генератор;
17
18 — электродвигатель омывателей;
19 — колодки жгута переднего и жгута подфарника и бокового указателя поворота левого;
20 — боковой указатель поворота правый;
21 — подфарник правый;
22 — подфарник левый;
23 — боковой указатель поворота левый.

A1, A2 — точки заземлении жгута проводов переднего.
A3 — точка заземления провода массы капота.
А4, А5 — точки заземления и провода соединительного двигатели с аккумуляторной батареей и корпусом.
Жгут проводов передний в сборе — 21214-3724010-71.
Жгут проводов подфарника и бокового указателя поворота правый в сборе — 21213-3724020.
Жгут проводов подфарника и бокового указателя поворота левый в сборе — 21213-3724021.
Жгут проводов соединительный аккумуляторной батареи и стартера в сборе — 21213-3724070-11.
Провод соединительный генератора и переднего жгута в сборе — 21214-3724068.
Провод соединительный стартера и переднего жгута в сборе — 2101-3724060.
Провод соединительный двигателя с аккумуляторной батареей и корпусом в сборе 21214-3724080-21.
Провод массы капота в сборе 21213-3724091.

Лист 10. Схема электрических соединений жгута проводов заднего в сборе автомобилей семейства 4х4 (21214)

1 — колодки жгута заднего к жгуту панели приборов;
2 — колодки жгута заднего к жгуту панели приборов;
3 — колодка жгута заднего к жгуту системы зажигания;
4 — включатель плафона освещения салона в стойке двери водителя;
5 — включатель плафона освещения салона в стойке двери пассажира;
6 — плафон освещения салона левый;
7 — плафон освещения салона правый;
8 — электробензонасос с датчиком указателя уровня топлива;
9 — элемент от обогрева заднего стекла;
10 — дополнительный сигнал торможения;
11 — фонарь правый;
12 — фонарь левый;
13 — фонарь освещения номерного знака;
14 — фонарь освещения номерного знака;
15 — электродвигатель очистителя заднего стекла;
16 — электродвигатель омывателя заднего стекла.

А1 — точка заземления провода массы обогрева заднего стекла.
А2 — точка заземления фонаря правого.
A3 — точка заземлении фонаря левого.
А4 — точка заземлении жгуга проводов корпуса фонарей освещения
номерного знака.
А5-А8 — точки заземлении жгута проводов заднего в сборе.
Жгут проводов задний в сборе — 2I214-3724210-10.
Жгут проводов корпуса фонарей освещения номерного знака в сборе — 21214-3724214.
Провод массы обогрева заднего стекла 21214-3724094.

Лист 11. Схема электрических соединений жгута проводов заднего в сборе автомобилей семейства 4х4 (2131)

1 — колодка жгута заднего к жгуту панели приборов;
2 — колодка жгута заднего к жгуту панели приборов;
3 — включатель плафона освещения салона в стойке двери водителя;
4 — включатель плафона освещения салона в стойке правой передней двери;
5 — включатель плафона освещения салона в стойке правой задней двери;
6 — включатель плафона освещения салона в стойке левой задней двери;
7 — плафон освещения салона;
8 — колодки жгута заднего и жгута датчика уровня топлива;
9 — элемент обогрева заднего стекла;
10 — дополнительный сигнал торможения;
11 — фонарь правый;
12 — фонарь левый;
13 — электробензонасос с датчиком указателя уровня топлива;
14 — колодка жгута заднего к жгуту системы зажигания;
15 — фонарь освещения номерного знака;
16 — фонарь освещения номерного знака;
17 — электродвигатель очистителя заднего стекла;
18 — электродвигатель омывателя заднего стекла.

А1 — точка заземления плафона освещения салона.
А2 — точка заземления провода массы обогрева заднего стекла.
A3 — точка заземления фонаря правого.
А4 — точка заземления фонаря левого.
А5 — точка заземления жгута проводов датчика уровня топлива в сборе.
А6 — точка заземления жгута проводов корпуса фонарей освещения номерного знака.
А7 — точка заземления жгута проводов заднего в сборе. Жгут проводов корпуса фонарей освещения номерного знака в сборе -21214-3724214.
Жгут проводов датчика уровня топлива в сборе — 2131-3724037 Жгут проводов задний в сборе — 2131-3724210-20. Провод массы обогрева заднего стекла 21214-3724094.

Лист 12. Приложение А. Схема электрическая принципиальная комбинации приборов автомобилей семейства Лада 4х4 (21214, 2131)

Лист 13. Продолжение Приложения А. Назначение контактов колодок комбинации приборов автомобилей семейства LADA 4X4 (21214, 2131)

Электросхема ваз 212140 нива инжектор


Лампы подсветки рычагов управления отопителем.


Дмитрий Котов Проблемы с электрикой — головная боль для любого автовладельца. Замена блока Процедура выполняется так: Производится демонтаж защитной крышки блока, с помощью гаечного ключа выкручивается две гайки на 8.


Аккумуляторная батарея. Не допускается применение самодельных элементов, так как это может привести к замыканию и возгоранию.


В частности, эта система основана на микроконтроллере. Правый передний фонарь.


Электробензонасос Реле электробензонасоса Заводская схема нужна уже больше для справки, так как мне заменили старые блоки предохранителей на флажковые. Замена реле включения вентиляторов НИВЫ. Подробно. Проверка реле ВАЗ НИВА

Схемы автомобилей

Выключатель омывателя ветрового стекла. Если это карбюратор, то электропроводка будет иметь определенные отличия. Блок реле системы управления двигателем Описание реле системы управления мотором: Включение системы зажигания.


Материал весьма и весьма полезен.


Выключатель контрольной лампы стояночного тормоза. Дополнительный блок предохранителей.


Правый передний фонарь.


Выключатель заднего противотуманного света. Выключатель контрольной лампы уровня тормозной жидкости.


Электродвигатель очистителя заднего стекла. Почему разряжается аккумулятор? И как найти причину. Совет автоэлектрика.

Для чего Вам пригодилась эта схема?

Следует отметить, что в этом случае контактная площадка также претерпела определенные изменения. Левый передний фонарь.


Схема проводки генератора Особенности электрооборудования Проводка в автомобилях имеет принципиальные отличия от версий , речь идет о: В первой версии в монтажном БП применяются более усовершенствованные предохранителя ножевого типа. Электромагнитный клапан продувки адсорбера.


Электродвигатель очистителя ветрового стекла. Лампочки ближнего освещения. Датчик детонации.


Схема соединений системы управления двигателем ВАЗ с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером типа MP 7. Модуль ставится на место, закручиваются гайки, фиксирующие его. А в блоках системы впрыска устанавливаются ножевые элементы. Если вас интересует электросхема другой модели, к примеру, , то она будет иметь определенные отличия от этой модификации.


Цветная качественная электросхема содержит проводку с обозначением всех узлов и элементов — фар, вентиляторов, выключателей и различных датчиков. Для этого открывается моторный отсек и отключается аккумулятор.


Реле включения стартера. Следует отметить, что в этом случае контактная площадка также претерпела определенные изменения.

Простота конструкции, доступность запасных частей и возможность ремонта своими силами, так сказать в полевых условиях, подкупают потенциальных владельцев внедорожника. Модуль ставится на место, закручиваются гайки, фиксирующие его. Выключатель омывателя ветрового стекла.

Похожие авто электро схемы. Прикуриватель ВАЗ Задние фонари. Различия в генераторах Так или иначе, схема электрооборудования любого транспортного средства, будь то модель или , составляется в зависимости от типа двигателя. Нива на обслуживании автоэлектрика

Диагностика Нивы Шевроле

Получить информацию о том как работает большинство агрегатов помогает диагностический разъем Шевроле Нива, в который по средством Bluetooth или кабеля подключается специальное оборудование. Поэтому если вы хотите провести самостоятельную диагностику важно знать где он находится.

Разъем в Ниве находится под под рулем справой стороны, а сама распиновка со стороны водителя под торпедой. Для проверки бортового компьютера нужно использовать специальное оборудование которое передает всю необходимую информацию на ноутбук. Передача данных осуществляется при помощи COM порта в который устанавливается разъём типа K-LINE.

Когда происходит подключение на экране ноутбука могут появляется ошибки. В этот момент ненужно переживать так как появление таких сообщений может быть из-за отсутствия связи с самим прибором. Так же следует проверить установлена ли штатная противоугонная система, если да то проверти сам адаптер. Если имеется стандартное расположение то он в диагностическую линию подключается между ЭБУ и иммобилизатором. А в случае отсутствия на его место устанавливается заглушка. Для восстановления связи между контактами устанавливается перемычка, как показано на картинке ниже:

В зависимости от года выпуска модели разъёмы могут отличаться друг от друга.

  • 1 Самодиагностика
  • 2 Ошибка чек энджин
  • 3 Чип тюниг
  • 4 Итог

Ошибка чек энджин

Если на автомобиле Нива Шевроле загорелся чек, это предупреждает о том что есть неисправности связанные с работой двигателя. Лампочка загорается в тот момент когда двигатель начинает фиксировать сбой или ошибку и в свою память прописывает определенный код.

Давайте рассмотрим основные причины по которым может появится данное предупреждение:

  • Топливно-воздушная смесь имеет неправильный состав. Устраняется данная проблема путем залива в бак более качественного бензина.
  • Низкий уровень моторного масла
  • Перегрелся двигатель
  • Имеются неполадки в системе зажигания, может быть связанно с неисправностью свечей или катушки зажигания
  • Неисправна система питания. Возможно что в один из цилиндров прекратился впрыск топлива
  • Неисправен лямбда-зонд
  • В системе ЭСУД вышел из строя какой-то отдельный датчик

Можно сделать вывод что в каких-то случаях когда двигатель заводится и при этом горит чек то это может говорить о том что двигатель работает в аварийном режиме и неполадка является не сильно критичной. В случае если двигатель заводится и глохнет тогда это скорей всего проблема связана с подачей топлива или из строя вышел датчик коленвала.

В любом случае пока не выясните точную причину автомобиль лучше не использовать.

Чип тюниг

Некоторые водители для того чтобы повысить мощность двигателя делают чип тюнинг Шевроле Нива. Суть этой процедуры в том что бы за счет корректировки оптимальных заводских настроек в электронном блоке управления снять установленные ограничения. Данная процедура помогает извлечь дополнительную производительность заложенную в моторе.

Весь процесс можно разделить на несколько этапов:

  1. Считывание необходимых данных из электронного блока управления
  2. Осуществление необходимой корректировки
  3. Обновление и запись новых данных

Основным достоинством данной процедуры является:

  • Увеличивается мощность двигателя
  • Убирается ограничение скорости
  • Можно изменить тип топлива
  • Все заводские настройки можно вернуть в любой момент обратно


Предохранители

Звуковой сигнал. Все схемы взяты из открытых источников и предоставляются для вашего просмотра совершенно бесплатно.

Производится подключение питания электросети автомобиля.

Процедура замены производится следующим образом: Зажигание в автомобиле отключается. Выключатель света заднего хода. Только в этом случае авто характеризуется распределенной системой впрыска топлива.

Реле очистителя ветрового стекла. Конечно же, более сложные поломки без участия специалиста устранить вряд ли получится, но простые неисправности при умении расшифровки схемы удалить вполне возможно. Датчик скорости автомобиля.

См. также: Нормы испытаний

Используете ли вы схемы электрооборудования Нивы?

Запуск левого вентилятора. Переключатель указателей поворота.

Не допускается применение самодельных элементов, так как это может привести к замыканию и возгоранию. Прикуриватель ВАЗ Выключатель света заднего хода.

Производится визуальная диагностика предохранительного элемента. На старом модуле обязательно надо записать маркировку и отметить расположение кабелей. Только в этом случае авто характеризуется распределенной системой впрыска топлива. К примеру, В случае с карбюратором, электросхема заряда АКБ и системы зажигания является не защищенной, в отличие от инжекторов. Модуль ставится на место, закручиваются гайки, фиксирующие его.

Выполняется подключение колодок на новый блок. Также знать нюансы о проводке полезно будет тем, кто хочет установить на свое авто сигнализацию, в частности, если вы планируете подключать ее своими руками. Недавно купил светодиодные для подфарников, а у них цоколь другой — не подошли. Замыкание поиск Нива 21213

Замена.

Чтобы снять ДС необходимо установить автомобиль на ровную площадку. После этого лучше всего отключить клеммы аккумуляторы, чтобы избежать появления ошибок в БК.

Отсоединяем клеммы проводов, для этого нужно нажать на пластиковый фиксатор на колодке. После этого при помощи ключа выворачиваем датчик из посадочного места. Если выкрутить его сразу не получается, то не рекомендуется применять излишнее усилие. Нужно обработать резьбовое соединение средством WD-40, подождать несколько минут и продолжить демонтаж.

Установка нового ДС производиться в обратном порядке. При покупке новой детали необходимо обращать на внешнее состояние: контакты должны быть обработаны достаточным количеством лака, поскольку это защищает от попадания влаги. После выполнения работ необходимо обнулить ошибки бортового компьютера для того, чтобы убрать ошибку CHECK ENGINE.

А еще интересно: Замена ремня генератора Шевроле Нива

Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.

Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.

Замена датчика скорости ВАЗ: пошаговая инструкция:

  1. Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
  2. Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
  3. Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.
  4. Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
  5. Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
  6. Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.

Как правильно подключить новый ДС? Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Если датчик с первого раза сел в посадочное гнездо, значит все на своих местах, а если ему что-то не дает продвинутся — значит шток во втулку не попал.

Электрическая схема ВАЗ 21214 Нива инжектор и фото

Сама по себе электрическая схема, примененная в конструкции ВАЗ-21214 Нива (инжектор), нужна, прежде всего, для обеспечения надлежащего контроля за работоспособностью различных систем автомашины.

Актуальная схема, используемая в Ниве, сконфигурирована так, что неисправность отдельных элементов оказывает влияние на следующие установленные после них в одной цепи.

Потому перед тем, как приступить к устранению возникшей поломки, требуется обязательно свериться со схемой. Затем наступает черед стандартной проверки.

Описание

Основные элементы электросхемы рассматриваемого автомобиля такие:

  • колодки системы управления мотором (1) иприборной панели (2);
  • правая лампа подсветки салона (3);
  • выключатель (у правой двери) (4);
  • топливная система (5);
  • выключатель (у левой двери) (6);
  • левая лампа освещения салона (7);
  • дворник заднего стекла (8);
  • колодка стеклоочистителя багажной двери (9);
  • подсветка номера (10);
  • обогрев заднего стекла (11);
  • омыватель окна багажной двери (13);
  • правый задний фонарь (14);
  • тормозной сигнал (15);
  • левый задний фонарь (16).

Предохранители

Прежде всего, при отказе какой-либо цепи требуется осмотреть блок предохранителей. Он находится в салоне в левой части колонки руля. Защитные устройства разделены на 4 группы. Еще одна расположена непосредственно на кузове слева, под панелью приборов. На каждом имеется маркировка. Так:

  • электровентилятор печки;
  • дворник, омыватель и систему обогрева установленные на заднем стекле;
  • насос омывателя лобового стекла;
  • переключатель, расположенный под рулем;
  • сигнализация;
  • задний свет;
  • передние стеклоочистители;
  • прерыватель сигналов поворота.

Кроме этого, через него запитываются указатели:

  • температуры ОЖ;
  • уровня горючего;
  • поворота;
  • стояночного тормоза;
  • блокировки дифференциала;
  • падения давления в маслопроводе;
  • остатка бензина;
  • заряда АКБ.
  • дальний свет левой и правой фар;
  • индикация его включения.

F5 и F6 – ближний свет (соответственно, правый и левый).

F7 и F8 отвечают за:

  • габаритные огни;
  • подсветку госномера;
  • лампы индикации включения названных цепей;
  • управление обогревом и вентиляцией.
  • отключение сигнализации аварийной;
  • реле отопления заднего стекла.
  • клаксон;
  • свет в салоне;
  • задние тормозные сигналы.

F11, F12, F15, F16 – резервные.

F13 – реле противотуманного заднего света;

За цепь прикуривателя отвечает F14.

Другие поломки

Если перегоревших предохранителей не выявлено, то нужно проверить целостность проводов, надежность соединения клемм и разъемов. Проблемы нередко возникают из-за разрядки аккумулятора.

К отказу вентилятора приводит неправильное подключение сигнализации или поломка стартера.

Также топливный насос часто отказывается включаться, если выходит из строя:

  • управляющее реле;
  • контроллер;
  • проводка питающая данный узел.

В целом электросхема содержит в себе более 70 элементов, неисправность любого из них может сказаться негативным образом на эксплуатации автомобиля.

При отсутствии необходимых знаний следует обратиться в автосервис – это позволит избежать риска усугубить ситуацию. Диагностику на СТО проводят очень быстро, и в большинстве случаев даже серьезный ремонт занимает максимум 2 дня.

Электрическая Схема Нивы 21214

К плафону освещения салона. Также следует отметить, что версии оснащены двумя вентиляторами, предназначенными для охлаждения радиатора.


Реле вентилирующих устройства и модуля управления системой впрыска.

Свечи зажигания.
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ НИВА 21214 4Х4

Лампы подсветки рычагов управления отопителем.

Дмитрий Котов Проблемы с электрикой — головная боль для любого автовладельца. Замена блока Процедура выполняется так: Производится демонтаж защитной крышки блока, с помощью гаечного ключа выкручивается две гайки на 8.

Аккумуляторная батарея. Не допускается применение самодельных элементов, так как это может привести к замыканию и возгоранию.

В частности, эта система основана на микроконтроллере. Правый передний фонарь.

Электробензонасос Реле электробензонасоса Заводская схема нужна уже больше для справки, так как мне заменили старые блоки предохранителей на флажковые.

Замена реле включения вентиляторов НИВЫ. Подробно. Проверка реле ВАЗ НИВА

Схемы автомобилей

Выключатель омывателя ветрового стекла. Если это карбюратор, то электропроводка будет иметь определенные отличия.

Блок реле системы управления двигателем Описание реле системы управления мотором: Включение системы зажигания.

Материал весьма и весьма полезен.

Выключатель контрольной лампы стояночного тормоза. Дополнительный блок предохранителей.

Правый передний фонарь.

Выключатель заднего противотуманного света. Выключатель контрольной лампы уровня тормозной жидкости.

Электродвигатель очистителя заднего стекла.
Почему разряжается аккумулятор? И как найти причину. Совет автоэлектрика.

Для чего Вам пригодилась эта схема?

Следует отметить, что в этом случае контактная площадка также претерпела определенные изменения. Левый передний фонарь.

Схема проводки генератора Особенности электрооборудования Проводка в автомобилях имеет принципиальные отличия от версий , речь идет о: В первой версии в монтажном БП применяются более усовершенствованные предохранителя ножевого типа. Электромагнитный клапан продувки адсорбера.

Электродвигатель очистителя ветрового стекла. Лампочки ближнего освещения. Датчик детонации.

Схема соединений системы управления двигателем ВАЗ с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером типа MP 7. Модуль ставится на место, закручиваются гайки, фиксирующие его. А в блоках системы впрыска устанавливаются ножевые элементы. Если вас интересует электросхема другой модели, к примеру, , то она будет иметь определенные отличия от этой модификации.

Цветная качественная электросхема содержит проводку с обозначением всех узлов и элементов — фар, вентиляторов, выключателей и различных датчиков. Для этого открывается моторный отсек и отключается аккумулятор.


Реле включения стартера. Следует отметить, что в этом случае контактная площадка также претерпела определенные изменения.

Простота конструкции, доступность запасных частей и возможность ремонта своими силами, так сказать в полевых условиях, подкупают потенциальных владельцев внедорожника. Модуль ставится на место, закручиваются гайки, фиксирующие его. Выключатель омывателя ветрового стекла.

Похожие авто электро схемы. Прикуриватель ВАЗ Задние фонари. Различия в генераторах Так или иначе, схема электрооборудования любого транспортного средства, будь то модель или , составляется в зависимости от типа двигателя.
Нива на обслуживании автоэлектрика

Предохранители

Звуковой сигнал. Все схемы взяты из открытых источников и предоставляются для вашего просмотра совершенно бесплатно.

Производится подключение питания электросети автомобиля.

Процедура замены производится следующим образом: Зажигание в автомобиле отключается. Выключатель света заднего хода. Только в этом случае авто характеризуется распределенной системой впрыска топлива.

Реле очистителя ветрового стекла. Конечно же, более сложные поломки без участия специалиста устранить вряд ли получится, но простые неисправности при умении расшифровки схемы удалить вполне возможно. Датчик скорости автомобиля.

Используете ли вы схемы электрооборудования Нивы?

Запуск левого вентилятора. Переключатель указателей поворота.

Не допускается применение самодельных элементов, так как это может привести к замыканию и возгоранию. Прикуриватель ВАЗ Выключатель света заднего хода.

Производится визуальная диагностика предохранительного элемента. На старом модуле обязательно надо записать маркировку и отметить расположение кабелей. Только в этом случае авто характеризуется распределенной системой впрыска топлива. К примеру, В случае с карбюратором, электросхема заряда АКБ и системы зажигания является не защищенной, в отличие от инжекторов. Модуль ставится на место, закручиваются гайки, фиксирующие его.

Выполняется подключение колодок на новый блок. Также знать нюансы о проводке полезно будет тем, кто хочет установить на свое авто сигнализацию, в частности, если вы планируете подключать ее своими руками. Недавно купил светодиодные для подфарников, а у них цоколь другой — не подошли.
Замыкание поиск Нива 21213

Электросхема ваз 212140 нива инжектор

Версия 24.10.16 beta


Электросхемы ЭСУД автомобилей ВАЗ.

1 — контроллер;
2 — колодка диагностики;
3 — датчик-сигнализатор иммобилизатора(АПС);
4 — блок управления иммобилизатором(АПС);
5 — катушка зажигания;
6 — свечи зажигания;
7 — форсунки;
8 — электробензонасос;
9 — колодка жгута системы зажигания к жгуту электробензонасоса;
10 — колодка жгута системы зажигания к жгуту форсунок;
11 — колодка жгута форсунок к жгуту системы зажигания;
12 — датчик скорости;
13 — регулятор холостого хода;
14 — датчик положения дроссельной заслонки;
15 — датчик температуры охлаждающей жидкости;
16 — датчик массового расхода воздуха;
17 — датчик кислорода диагностический;
18 — датчик положения распределительного вала(фаз);
19 — датчик кислорода управляющий;
20 — датчик положения коленчатого вала;
21 — датчик детонации;
22 — электромагнитный клапан продувки адсорбера;
23 — датчик неровной дороги;
24 — колодка жгута системы зажигания к жгуту панели приборов;
25 — реле стартёра;
26 — предохранитель цепи питания контроллера;
27 — блок предохранителей;
28 — реле зажигания;
29 — реле электробензонасоса;
30 — реле электровентилятора левого;
31 — реле электровентилятора правого;
32 — колодка жгута системы зажигания к жгуту электровентиляторов;
33 — колодка жгута электровентиляторов к жгуту системы зажигания;
34 — электровентилятор системы охлаждения правый;
35 — электровентилятор системы охлаждения левый;
36 — колодка жгута панели приборов к жгуту системы зажигания;
37 — выключатель зажигания;
38 — комбинация приборов;
А — к клемме «плюс» аккумуляторной батареи; В1 — точка заземления жгута датчика уровня топлива; В2 — точка заземления жгута системы зажигания;

Схема электрооборудования Lada 4×4 (ВАЗ 21213, 21214)

В ходе эксплуатации автомобиля могут возникнуть проблемы, которые решаются только после изучения электрических схем. В статье представлены детальные схемы электропроводки внедорожника Lada 4×4 (ВАЗ 2121), которые помогут вам не только отремонтировать автомобиль, но и пригодятся при установке дополнительного электрооборудования, например, автосигнализации, видеорегистратора и других аксессуаров..

Схема электрооборудования ВАЗ-21213

1 — передние фары; 2 — боковые указатели поворота; 3 — электродвигатель омывателя ветрового стекла; 4 — электродвигатель омывателя фар*; 5 — коммутатор; 6 — аккумуляторная батарея; 7 — стартер; 8 — генератор; 9 — фары; 10 — моторедукторы очистителей фар*; 11 — звуковой сигнал; 12 — свечи зажиганий; 13 — концевой выключатель карбюратора; 14 — электромагнитный клапан карбюратора; 15 — катушка зажигания; 16 — моторедуктор очистителя ветрового стекла; 17 — блок управления электромагнитным клапаном карбюратора; 18 — датчик-распределитель зажигания; 19 — датчик указателя температуры охлаждающей жидкости; 20-датчик контрольной лампы давления масла; 21 — штепсельная розетка для переносной лампы**; 22 — датчик контрольной лампы уровня тормозной жидкости; 23 — реле-прерыватель очистителя ветрового стекла; 24 — реле включения заднего противотуманного света***; 25 — реле включения обогрева заднего стекла; 26 — реле включения очистителей и омывателя фар*; 27 — реле включения ближнего света фар; 28 — реле включения дальнего света фар; 29 — реле зажигания; 30 — реле включения стартера; 31 — реле-прерыватель аварийной сигнализации и указателей поворота; 32 — электродвигатель отопителя; 33 — добавочный резистор электродвигателя отопителя; 34 — лампы подсветки рычагов управления отопителем; 35 — выключатель наружного освещения; 36 — основной блок предохранителей; 37 — дополнительный блок предохранителей; 38 — выключатель света заднего хода; 39 — выключатель стоп-сигнала; 40 — регулятор освещения приборов; 41 — выключатель зажигания; 42 — трехрычажный переключатель; 43 — выключатель аварийной сигнализации; 44 — переключатель очистителя и омывателя стекла двери задка*; 45 — переключатель электродвигателя
отопителя; 46 — выключатель обогрева стекла двери задка; 47 — выключатель заднего противотуманного света; 48 — выключатели плафонов, расположенные в стойках дверей; 49 — плафоны освещения салона; 50 — прикуриватель; 51 — выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 52 — контрольная лампа прикрытия воздушной заслонки карбюратора; 53 — выключатель контрольной лампы блокировки дифференциала; 54 — выключатель контрольной лампы стояночного тормоза; 55 — датчик указателя уровня и резерва топлива; 56 — комбинация приборов; 57 — электродвигатель омывателя стекла двери задка; 58 — задние фонари; 59 — колодка для подключения дополнительных стоп-сигналов; 60 — колодки для подключения боковых указателей габарита; 61 — колодки для подключения к элементу обогрева стекла двери задка; 62 — фонари освещения номерного знака; 63 — моторедуктор очистителя стекла двери задка.

Порядок условной нумерации штекеров в колодках: а — очистителей ветрового стекла, фар и стекла двери задка, реле-прерывателя очистителя ветрового стекла; б — датчика-распределителя зажигания; в — реле-прерывателя аварийной сигнализации и указателей поворота; г — коммутатора; д — трехрычажного переключателя; е — выключателя аварийной сигнализации; ж — реле включения заднего противотуманного света; з — задних фонарей (нумерация выводов по порядку сверху вниз); и — комбинации приборов.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с регулятором освещения приборов. Вторые концы черных проводов также сведены в точку, соединенную с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную с выводом «А» основного блока предохранителей. И вторые концы оранжевых проводов тоже сведены в точку, соединенную с выводом «Б» основного блока предохранителей.

* Устанавливаются на части выпускаемых автомобилей; ** с 2000 г. не устанавливается; *** устанавливается с 2001 г. Раньше задний противотуманный свет включался напрямую выключателем 47, питание к которому подавалось от предохранителя 3 дополнительного блока предохранителей.

Схема электрооборудования ВАЗ-2121

1 — передние фары; 2 — боковые указатели поворота; 3 — электродвигатель омывателя фар*; 4 — регулятор напряжения; 5 — реле контрольной лампы заряда аккумуляторной батареи; 6 — аккумуляторная батарея; 7 — стартер; 8 — генератор; 9 — фары; 10 — моторедукторы очистителей фар*; 11 — звуковые сигналы; 12-свечи зажигания; 13 — электромагнитный клапан карбюратора; 14 — катушка зажигания; 15 — моторедуктор очистителя ветрового стекла; 16 — датчик указателя температуры охлаждающей жидкости; 17 — распределитель зажигания; 18 — электродвигатель омывателя ветрового стекла; 19 — датчик указателя давления масла; 20 — датчик контрольной лампы давления масла; 21 — датчик контрольной лампы уровня тормозной жидкости; 22 — штепсельная розетка для переносной лампы; 23 — реле включения очистителей и омывателя фар*; 24 — реле включения ближнего света фар; 25 — реле включения дальнего света фар; 26 — реле-прерыватель очистителя ветрового стекла; 27 — дополнительный блок предохранителей; 28 — основной блок предохранителей; 29 — добавочный резистор электродвигателя отопителя; 30 — выключатель света заднего хода; 31 — выключатель стоп-сигнала; 32 — электродвигатель отопителя; 33 — реле-прерыватель аварийной сигнализации и указателей поворота; 34 — выключатель контрольной лампы стояночного тормоза; 35 — выключатель аварийной сигнализации**; 36 — прикуриватель; 37 — выключатель очистителей и омывателя фар*; 38 — переключатель электродвигателя отопителя; 39- выключатель наружного освещения; 40 — трехрычажный переключатель; 41 — выключатель зажигания; 42 — выключатель освещения приборов; 43 — выключатели плафонов, расположенные в стойках дверей; 44 — плафоны освещения салона; 45 — указатель давления масла с контрольной лампой недостаточного давления; 46 — указатель уровня топлива с контрольной лампой резерва; 47 — тахометр; 48 — контрольная лампа стояночного тормоза; 49 — контрольная лампа заряда аккумуляторной батареи; 50 — контрольная лампа воздушной заслонки карбюратора; 51 — контрольная лампа габаритного света; 52 — контрольная лампа указателей поворота; 53 — контрольная лампа дальнего света фар; 54 — спидометр; 55 — выключатель контрольной лампы воздушной заслонки карбюратора; 56 — реле-прерыватель контрольной лампы стояночного тормоза; 57 — указатель температуры охлаждающей жидкости; 58 — контрольная лампа уровня тормозной жидкости; 59 — контрольная лампа блокировки дифференциала; 60 — выключатель контрольной лампы блокировки дифференциала; 61 — задние фонари; 62 — фонари освещения номерного знака; 63-датчик указателя уровня и резерва топлива.

Порядок условной нумерации штекеров в колодках: а — очистителей ветрового стекла и фар, реле-прерывателя очистителя ветрового стекла; б — реле-прерывателя аварийной сигнализации и указателей поворота; в — трехрычажного переключателя; г — выключателя аварийной сигнализации.

* Устанавливались на части выпускаемых автомобилей; ** на автомобилях выпуска 90-х годов в связи с установкой реле-прерывателей 33 без пятого вывода, отсутствует коричневый провод, соединявший выключатель 35 с реле-прерывателем 33.

Система управления двигателем ВАЗ-21214

Схема соединений системы управления двигателем ВАЗ-21214 с центральным впрыском топлива под нормы токсичности США-83 с контроллером 21214-1411010 (типа EFI-4) на автомобилях ВАЗ-21214: 1 -кон­трольная лампа «CHECK ENGINE»; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы системы охлаждения двигателя*; 4 — электроподогреватель впускной трубы; 5 — датчик температуры воздуха; 6 — датчик абсолютного давления; 7 — датчик температуры охлаждающей жидкости; 8 — колодка, присоединяемая к датчику положения дроссельной заслонки; 9 — агрегат центрального впрыска топ­лива; 10 — колодка, присоединяемая к регулятору холостого хода; 11 — колодка, присоединяемая к форсунке; 12 — колодка диагностики; 13 — контроллер; 14 — датчик детонации; 15 — датчик скорости; 16 — датчик концентрации кислорода; 17 — адсорбер; 18 — аккумуляторная ба­тарея; 19 — главное реле; 20 — блок плавких предохранителей системы управления двигателем; 21 — реле включения электробензонасоса; 22 — реле включения электровентилятора*; 23 — реле включения электроподогревателя впускной трубы; 24 — предохранитель защиты элек­троподогревателя; 25 — реле включения стартера; 26 — реле зажигания; 27 — основной блок предохранителей автомобиля (фрагмент); 28 — свечи зажигания; 29 — тахометр; 30 — электробензонасос с датчиком уровня топлива; 31 — модуль зажигания; 32 — датчик положения ко­ленчатого вала; 33 — выключатель плафона, расположенный на стойке двери водителя; 34 — блок управления автомобильной противоугон­ной системы**; 35 — индикатор состояния автомобильной противоугонной системы**; А — провод, идущий к штекеру «50» выключателя зажи­гания; Б — провод, идущий к штекеру «15» выключателя зажигания; В — провод, идущий к выводу «30» генератора; Г — провода заднего жгута проводов, присоединяемые к указателю уровня топлива; Д — провод заднего жгута проводов, присоединяемый к выключателю 33.

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной системы; в — индикатора состояния автомобильной противоугонной системы; г — датчика скорости; д — агрегата центрального впрыска топлива; е — электробензонасоса и датчика концентрации кислорода; ж — модуля зажигания; з — датчика абсолютного давления.

Схема соединений системы управления двигателем ВАЗ-21214 с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером 2123-1411020-10 (типа MP 7.0) на автомобилях ВАЗ-21214: 1 — контрольная лампа системы управления двигателем; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы сис­темы охлаждения двигателя; 4 — выключатель плафона, расположенный на стойке двери водителя; 5 — индикатор состояния автомо­бильной противоугонной системы; 6 — блок управления автомобильной противоугонной системы; 7-датчик температуры охлаждающей жидкости; 8 — датчик расхода воздуха; 9 — дроссельный узел; 10 — колодка, присоединяемая к датчику положения дроссельной заслонки; 11 — колодка, присоединяемая к регулятору холостого хода; 12 — контроллер; 13 — датчик концентрации кислорода; 14 — датчик дето­нации; 15 — датчик положения коленчатого вала; 16 — датчик скорости; 17 — адсорбер; 18 — аккумуляторная батарея; 19 — главное реле; 20 — колодка диагностики; 21 — блок плавких предохранителей системы управления двигателем; 22 — реле включения электробензона­соса; 23 — реле включения электровентиляторов; 24 — основной блок предохранителей автомобиля (фрагмент); 25 — колодка, присоеди­няемая к дополнительному жгуту проводов*; 26 — модуль зажигания; 27- тахометр; 28 — электробензонасос с датчиком уровня топлива; 29 — форсунки; 30 — свечи зажигания; А — провод заднего жгута проводов, присоединяемый к выключателю 4; Б — провода, присоеди­няемые к штекеру «1» блока предохранителей 24 (один провод идет к штекеру «15» выключателя зажигания, а другой к штекеру «85» реле зажигания); В — провода заднего жгута проводов, присоединяемые к указателю уровня топлива.

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной систе­мы; в -датчика расхода воздуха; г — датчика скорости; д — индикатора состояния автомобильной противоугонной системы; е — элект­робензонасоса и датчика концентрации кислорода; ж — дроссельного патрубка; з — модуля зажигания.

Схема электрических соединений ЭСУД ЕВРО-4 МЕ17.9.7 автомобилей семейства LADA 4х4 c двигателем 21214:

1 – контроллер; 2 – колодка диагностики; 3 – датчик массового расхода воздуха; 4 – датчик температуры охлаждающей жидкости; 5 – датчик фаз; 6 – модуль электробензонасоса; 7 – колодки жгута панели приборов и жгута заднего; 8 – катушки зажигания; 9 – свечи зажигания; 10 – педаль акселератора электронная; 11 – дроссельный патрубок с электроприводом; 12 – электровентилятор системы охлаждения двигателя правый; 13 – электровентилятор системы охлаждения двигателя левый; 14 – датчик детонации; 15 – колодки жгута системы зажигания и жгута форсунок; 16 – форсунки; 17 – электромагнитный клапан продувки адсорбера; 18 – датчик кислорода управляющий; 19 – датчик кислорода диагностический; 20 – датчик положения коленчатого вала; 21 – блок управления АПС; 22 – индикатор состояния АПС; 23 – блок предохранителей ЭСУД; 24 – предохранитель цепи питания электробензонасоса; 25 – реле электробензонасоса; 26 – реле электровентилятора системы охлаждения двигателя левого; 27 – реле электровентилятора системы охлаждения двигателя правого; 28 – реле зажигания; 29 – колодки жгута системы зажигания и жгута панели приборов; 30 – комбинация приборов; 31 – датчик скорости автомобиля; 32 – выключатель сигнала торможения; 33 – выключатель сигнала положения педали сцепления; 34 – блок предохранителей основной; 35 – реле дополнительное; 36 – контакты колодок жгута панели приборов и жгута переднего; 37 – контакты колодок жгута панели приборов и жгута заднего

Скачать все схемы в высоком качестве Чтобы скачать файлы нужно авторизироваться на сайте

turbomotor412 выложил ряд схем в своем БЖ:

Напомним, подробные инструкции по ремонту внедорожника Lada 4×4 вы найдете в этом разделе.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
