Мутим свою электронную приборку для ВАЗ

С чего всё началось. Давно мечтал о электронной приборке, долго засматривался на venator, но цена кусалась. И вот я решился его заказать, написал разработчику, тот сказал, что заказов много и надо месяц подождать. В итоге по прошествии 2-х месяцев мой заказ так и не приняли. В это время коллега с работы паял себе собственную сигналку с автозапуском и управлением электрикой: стеклоподъёмники, фары и т.д. Тогда та я и показал ему venator. Тот загорелся и за пару месяцев спаял первый прототип, который умел выводить и отдавать по wi-fi всё то, что выводится на аналоговую приборку. Осталось дело за малым: я нарисовал и сверстал интерфейс первой версии приборки. Попросили ещё одного коллегу с работы сделать нам полноценное андроид приложение, чтобы можно было его запускать как лаунчер для андроида.

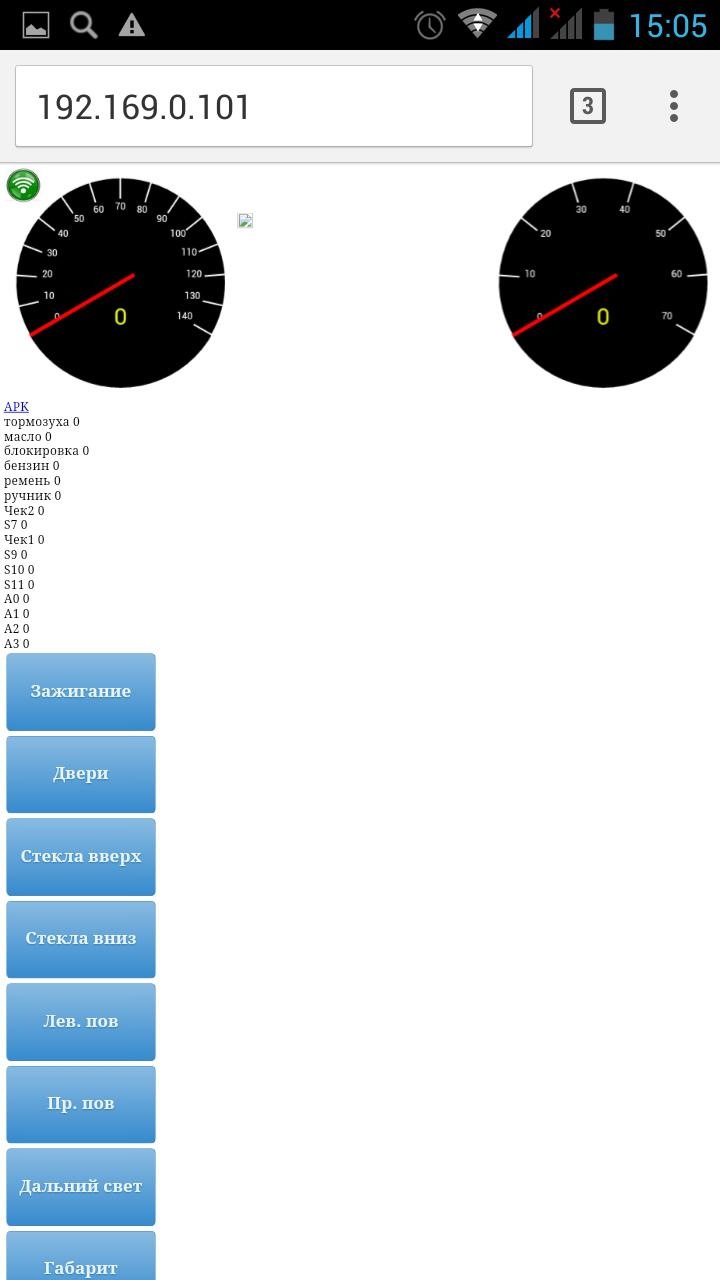

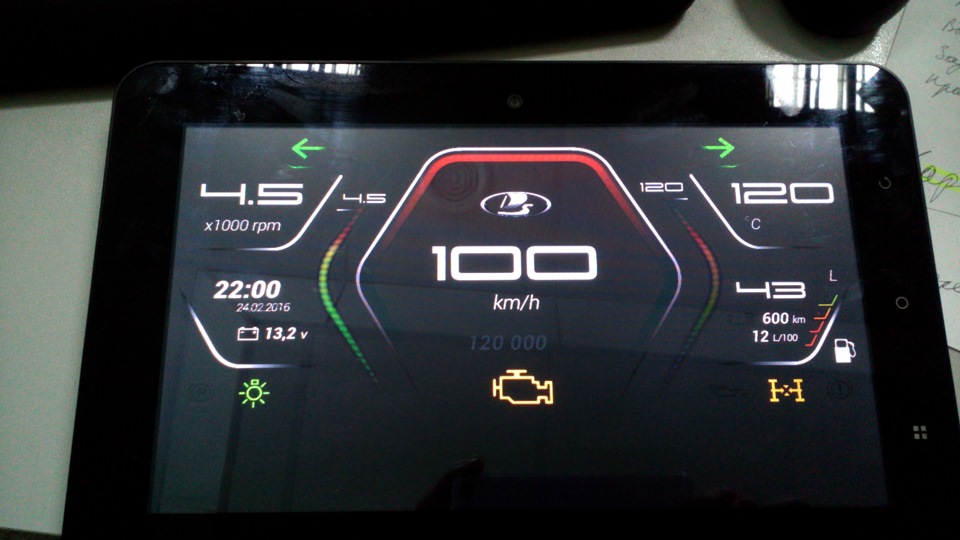

Текущая стадия проекта: написание андроид приложения с нашей графикой и крутыми анимациями. Первую живую версию возможно увидим после 8-го марта. Пока без анимации. А там за пару недель доделаем и анимации. В это время параллельно делается новая плата, которая будет меньше первой и будет заменено пара модулей, в частности более компактный вай-фай, а то сейчас там целый роутер накручен)))

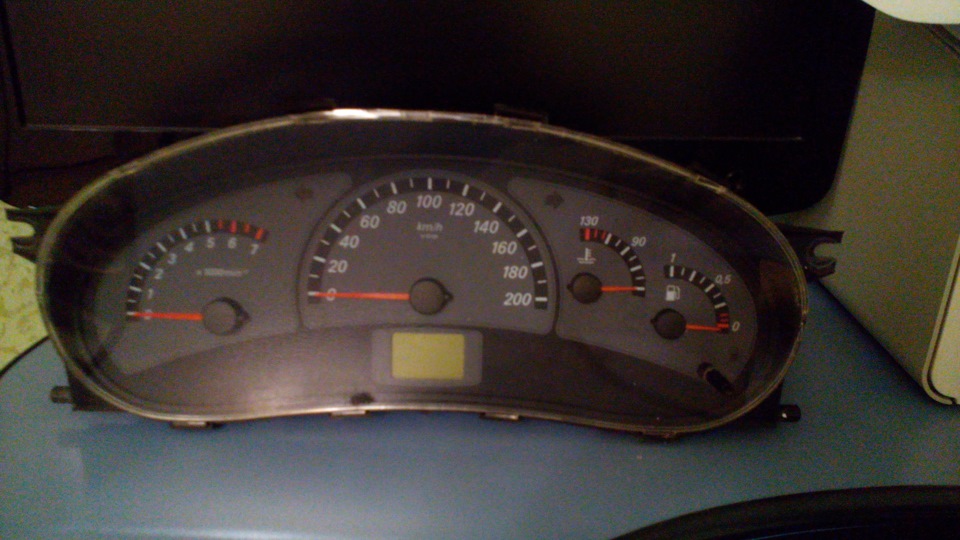

Наконец нашёл «жертву» для проекта))) На авито купил приборную панель от приоры, в которой не работал бортовик и тахометр. Но они мне и не нужны, все потроха всё равно выкину. На недели как будет время разберу её, сниму мерки и буду впихивать в неё планшет.

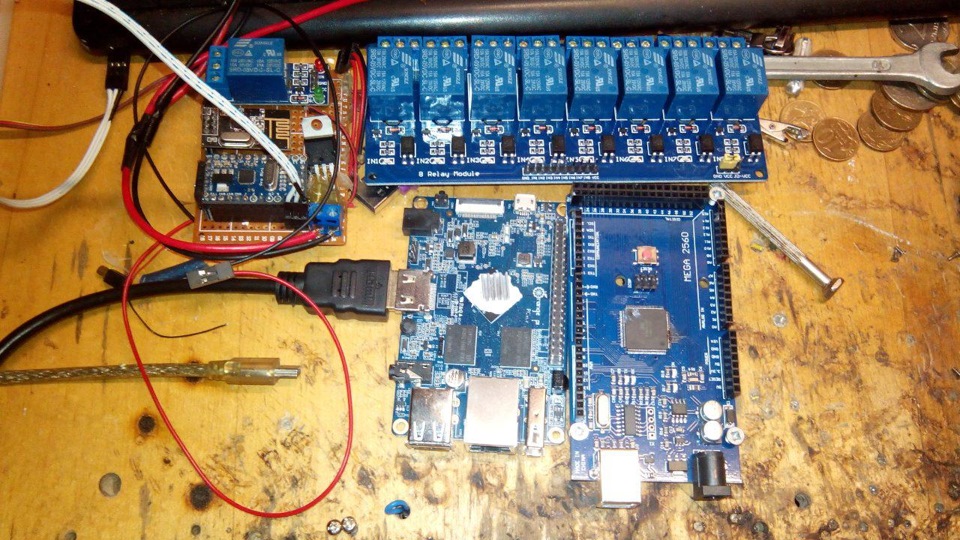

Долго ничего не писал, не было времени и новых деталей. Сегодня забрал последнюю посылку из китая. Теперь все нужные детали есть. Осталось вытравить плату под новый вай-фай модуль и наконец приступить к сборке.

Неисправности приборной панели продукта отечественного автопрома — ВАЗ 2110

Благодаря значкам на приборной панели водитель всегда может знать, в каком состоянии находятся узлы и агрегаты в его машине. Но для того, чтобы точно знать, о чем идет речь, необходимо учитывать, какая распиновка панели приборов автомобиля ВАЗ 2110. Подробнее об этом мы расскажем ниже.

Устройство панели приборов

Контрольный щиток отечественной «десятки»

Что делать, если не горит и не работает щиток приборов? Как производится тюнинг панели приборов и как она должна разбираться в случае необходимости? В первую очередь, давайте разберем ее устройство.

Комбинация приборов автомобиля включает в себя следующие элементы:

тахометр, позволяющий следить за количеством оборотов ДВС;
спидометр, демонстрирующий скорость передвижения;
контроллер уровня топлива в баке;
контроллер температуры силового агрегата, а именно антифриза в системе охлаждения;
контрольные индикаторы, которых должно быть 12;
диодные индикаторы подвески панели приборов ВАЗ 2110;
резервный разъем, в который осуществляется включение контрольной лампочки;
несколько колодок для подключения кабелей.

Следует отметить, что колодка красного цвета на электросхеме маркируется символами Х2, а белого — символами Х1, так что перепутать эти элементы не получится. Если говорить непосредственно о контрольном щитке «десятки», то в этих автомобилях применяется несколько типов приборных панелей, расположенных на торпеде. В этом случае большинство зависит от года выпуска транспортного средства — машина может быть оборудована либо старой, либо новой версией приборки.

Одна из особенностей старого щитка — в нем все приборы установлены симметрично.
В контрольном щитке нового образца несколько указателей — температуры силового агрегата и уровня бензина — находятся с небольшим смещением вправо.

Распиновка проводов приборной панели

Если не работают приборы, перестают гореть лампочки, часто единственным выходом является необходимость разобрать панели. На практике те или иные компоненты вполне могут отказать работать, процедура разборки и диагностики, как правило, помогает решить проблему. Однако перед тем, как произвести ремонт панели приборов ВАЗ 2110, рекомендуем ознакомиться с распиновкой щитка. Это делается для того, чтобы понять, куда ведет тот или иной провод и какую функцию он выполняет, какие используются предохранительные элементы и т.д.

В принципе, «прочитать» разобранный щиток — это не проблема, тем более, что вся необходимая информация казана в сервисном мануале по эксплуатации транспортного средства. Если у вас под рукой будет такая книга и машина, а также желание, вы без помощи электрика сможете справить любые проблемы в работе контрольного щитка.

Распространенные неисправности и способы их устранения

Приборка «десятки» с установленными светодиодами

Контрольная панель может переставать работать по нескольким причинам.

Как правило, снятие панели приборов осуществляется при таких неисправностях:

Перестала работать подсветка на контрольном щитке «десятки». В этом случае необходимо произвести диагностику состояния контактов, а также состояния проводки, отвечающей за подвеску. Перестать работать щиток мог просто из-за сгорания предохранительных элементов, либо же лампы могли выйти из строя из-за износа, нередко причиной является короткое замыкание. В принципе, как показывает практика, причин более, чем достаточно, так что иногда без тестера выявить и решить проблему бывает очень проблематично.
Одной из наиболее серьезных проблем, по которой разбираемый прибор, возможно, придется заменить — это полный выход из строя. Если случился отказ системы, а щитке перестают работать все без исключения датчики и указатели, стрелки контроллеров падают вниз, а лампочки попросту не зажигаются. Чтобы ликвидировать проблему, необходимо в первую очередь произвести диагностику предохранительного компонента под номером 15, он маркируется как F6 и располагается эта деталь в блоке предохранителей. Если данный компонент выгорел, то данная неисправность решается просто — путем его замены на новый. Однако, для начала необходимо точно разобраться, какова причина его перегорания. Сначала следует найти и ликвидировать причину, только потом устанавливать новый элемент. Как правило, причиной перегорания предохранителя служит замыкание бортовой сети.
Стрелки стали самопроизвольно передвигаться вниз и вверх. Такая проблема довольно часто встречается в отечественных десятках, как правило, основной причиной является проблема плохого контакта массы. Во-первых, массовый провод подводится к перегородке, предназначенной для разделения салона и моторного отсека. Если вам нужно добраться до него, потребуется демонтировать аудио-систему из места установки, качество фиксации ее необходимо проверить.
Во-вторых, довольно часто при монтаже массу убирают в другое место, чтобы к ней был более удобный доступ. Так что если у вас есть противоугонная система, а под автомагнитолой провод отсутствует, попробуйте поискать его под обшивкой салона, в частности, рядом с левой ногой автомобилиста.
В-третьих, провод массы мог быть испорчен в ходе монтажа новой автомобильной магнитолы. Когда происходит подключение минусового провода, провод масс необходимо открутить. Далее, осуществляется его обратный монтаж, однако, как показывает практика, зачастую он менее надежный, чем был изначально. В результате вибраций, который возникают во время езды, движения по неровной дороге, в том числе ямам и кочкам, со временем крепление начинает слабеть. Соответственно, это приводит к тому, что контакт пропадает, а это, в свою очередь, приводит к неработоспособности контрольного щитка. Так что вам в первую очередь необходимо надежно зафиксировать проводок, так как это в дальнейшем может принести определенные трудности.
Неисправности, связанные с работой самой приборки. Если необходимо качественно проверить, все ли с этим устройством нормально, демонтируйте его максимально из места установки, но для этого не отключайте провода, которые его питают. Сначала производится диагностика белого провода маркировкой Х2, который подключается к первому контакту. Кроме того, с помощью мультиметра следует также произвести диагностику наличия напряжения на , 9 и 10 контактах. Если система работает должным образом, то при диагностике вы заметите, что напряжение в системе составляет 12 вольт. Рекомендуем также проверить заднюю сторону приборной панели — все токопроводящие дорожки на ней должны быть целыми.
Как показывает практика, проблема неработоспособности контрольного щитка нередко обусловлена выходом из строя самого прикуривателя. Все потому, что многие автолюбители практикуют подключение различных электронных девайсов и гаджетов в это гнездо для различных функций. К примеру, это может быть зарядка для мобильного телефона, планшета, также от пркиуривателя может питаться видеорегистратор, детектор-антирадар, GPS-навигатор и прочие девайсы. Поскольку устройства такого типа потребляют большой объем тока, устройства нередко выводят из строя именно сам прикуриватель, также часто может случаться проблема выгорания предохранительного элемента F19. Соответственно, контрольный щиток либо полностью отключается, либо продолжает функционировать, только некорректно. В том случае, если предохранитель рабочий, можно попробовать разъединить колодку пикуривательного гнезда. Если эти действия не дали никаких результатов, то просто произведите замену предохранительного устройства.
Тюнинг приборной панели ВАЗ 2110 нередко является причиной ее нарботоспособности. Возможно, новый щиток был установлен некорректно, поэтому теперь он не работает. Или при монтаже приборке были подключены не все провода, также они могли просто перегнуться. Если проблема заключается в проводах, то решить проблему позволит их замена (автор видео — LedStyle70).

По факту большая часть неисправностей, которая связана с функционированием контрольного щитка, зачастую решается самостоятельно в домашних условиях. Особенно, когда речь идет о продукте отечественного автопрома — «десятке». Но здесь нужно кое-что учитывать. Если у вас нет опыта или знаний в плане работы с электрикой и электроникой, то заниматься самостоятельным ремонтом не стоит. Лучше обратитесь к квалифицированному специалисту. Пусть вы заплатите деньги, зато будете уверены, что все будет сделано правильно.

Извините, в настоящее время нет доступных опросов.

Видео «Как производится установка светодиодных ламп в приборку»

Подробнее о том, как своими силами установить диодные лампочки в контрольный щиток, узнайте из видео ниже (автор ролика — Алексей Липатов).

Инструкция к панели приборов ВАЗ 2110 (старого и нового образца)

Как и в любой другой машине, панель приборов ВАЗ 2110 призвана отображать общее состояние автомобиля, показывать устойчивую работу или неполадки в его главных системах, а также – скорость движения, уровень топлива, т.п.

Однако, как показывает практика, не для всех панель управления – открытая книга. Рассмотрим ее устройство,инструкция и описание лампочек индикации у панели нового и старого образца.

Обозначения индикации

Как известно, все лампочки на панели управления зажигаются в момент включения зажигания, а затем, когда уже работает двигатель, большинство из них гаснет. А вот когда какая-то остается гореть, или моргает, это не может не настораживать, ведь далеко не все сразу могут сообразить, на какие неисправности это указывает, какой из систем нужен срочный ремонт.

Рассмотрим обозначения панели приборов ВАЗ 2110. Следует знать, что независимо от того, панель нового или старого образца стоит на вашей машине, обозначения практически одинаковы, но вот расположены индикаторы могут быть немного по-разному.

Панель приборов ВАЗ 2110

Верхняя часть

Итак, начнем слева направо. Вначале – верхняя часть панели управления:

Боковая шкала от 50 до 130 и стрелочка. Показывает температуру тосола (антифриза) в системе охлаждения двигателя;
Почти круглая шкала ( 0 – 80) и стрелочка. Тахометр, показывающий обороты двигателя;
Две стрелочки вверху практически посредине панели управления – поворотники (вправо, влево);
Спидометр. Ну уж это устройство, вероятно, всем известно, показывает скорость, с которой двигается автомобиль;
Боковая шкала со стрелочкой и чаще всего- двумя изображениями заправочной колонки (белым и красным). Вместо красной колонки может быть желтая лампочка. Это – показатель уровня топлива в баке. Если загорается красная колонка (желтая лампочка), значит, в баке осталось совсем мало топлива – не более 7 литров, требуется срочная дозаправка.

Нижняя часть

Рассмотрим индикаторы внизу панели управления. Если они не горят, значит – машина работает нормально, а когда загорается любая из них – это указывает на неисправности в тех или иных узлах.Чаще всего это сигнал того, что необходим ремонт, и чем быстрее – тем лучше. Слева направо:

Крайний слева внизу индикатор — лампочка воздушной заслонки (если у вас карбюраторный двигатель);
Значок в виде масленки. Если эта лампочка работает, значит, в двигателе недостаточное давление масла. Сигнал тревожный. Нужно остановиться, отыскать причину;
Круглый значок с буквой Р внутри, на панели управления указывает на то, что у вас включен стояночный тормоз, который, как известно, следует отключать, трогаясь с места;
Указатель неисправности, связанной с генератором или аккумулятором (на индикаторе условное изображение аккумулятора). Возможно, не работает зарядка аккумулятора от генератора, есть обрыв в цепи, ослаб или оборвался ремень генератора. В любом случае, нужно ваше вмешательство и ремонт, иначе неприятностей не избежать;
Если работает двигатель, а при этом на панели управления горит индикатор Check Engine – это самое неприятное для водителя, поскольку указывает на серьезные неисправности в работе двигателя. Вообще при загорании этого индикатора рекомендуется прекратить движение, выключить двигатель. Скорее всего, ему нужен ремонт;
Обычно над Check Engine располагается красный треугольник. Он горит тогда, когда работает «аварийка» — знак аварийной сигнализации;
Лампочка с изображением фары указывает на то, что включен дальний свет. Предназначена для управления светом фар: при появлении встречного автомобиля не забудьте переключиться на ближний свет;
Весьма важный значок индикации, который имеет передняя панель (в красном кружочке) – сигнал о том, что недостаточно тормозной жидкости. Возможно, она где-то подтекает, что желательно выяснить как можно скорее и при необходимости провести срочный ремонт, пополнить уровень;
Значок горящей лампочки – это контроль за включением габаритов;
Кроме указанных лампочек передняя панель управления имеет указатели времени (и кнопку для того, чтобы выставлять часы и минуты) а также дисплей, на котором отражается общий и дневной пробег. На панели нового образца этот дисплей может быть узким.

Дополнительная панель

Дополнительная передняя панель БСК управления нового образца имеет индикаторы:

Изображена масленка. Если при этом лампочка работает – проверьте уровень масла;
Загорается значок, в котором при некоторой фантазии можно «опознать» работающие дворники. Это говорит о том, что мало омывающей жидкости для стекол в бачке;
Условное изображение градусника над емкостью с жидкостью – высокая температура тосола;
Перечеркнутая лампочка, на которую указывает стрелка – знак того, что не работает стоп сигнал или габариты;
Если загорается лампочка с изображением колеса с тормозными колодками, вполне возможно, что колодки износились и требуют замены;
Знак человечка с ремнем безопасности говорит о том, что ремень следует пристегнуть.

Панель БСК ВАЗ 2110

Снятие и доработка

Вот вкратце – устройство и значки панели управления. Если она по какой-то причине отказала, не стоит сразу впадать в панику. Чаще всего причина в отсутствии в каком-либо месте контактов в проводке. Но конечно, при желании можно полностью поменять или сделать тюнинг панели.

Например, сняв накладку, заменить лампочки более яркими светодиодами. Такая панель работает ярче и сигналы, подаваемые автомобилем, будут заметнее для водителя. При желании можно установить и более солидную европанель, которая преобразит салон.

Чтобы снять панель, нужно:

Отсоединить провод «-» АКБ;
Снять щиток, открутив винты;
Снять крепления панели управления к накладке, вынуть из гнезда приборную комбинацию;
Снять стеклянную маску;
Отсоединить провода с колодкой;
Внести изменения в панель приборов или заменить ее новой. Собирать все в обратном порядке.

Приборная панель – ВАЗ 2110 и его эволюция

В рамках одного завода интересно проследить, как эволюционировала приборная панель ВАЗ 2107, 2109, 2110, 2114; а ВАЗ 2115 уже был оснащен электронной приборной доской. А чем же могут похвастаться современные модели этого завода?
