Панели приборов ИТЕЛМА с навигацией Калина, Приора, Приора CAN, Ellada

Панели приборов ИТЕЛМА с навигацией Калина, Приора, Приора CAN, Ellada

Решил немного подытожить то, что я накопал в интернете по этому поводу. Что сказать, приборки действительно красивые, с хорошим функционалом, но порой задумываешься, а не заложено ли в них нечто большее…

Итак, начнём. Приборки появились ещё в 2010 году на Московском автосалоне. С 2010 года их стали устнанавливать как на Калины первого поколения, так и на Приоры. Тут стоит сделать небольшое лирическое отступление и упомянуть тот факт, что Ителма в 2010 году проводила огромную работу и хотела продолжать проект и так оно и было бы, если бы не пришли Французы… Дело в том, что в эту приборку помимо всем известных функций закладывалась индикация передачи коробки автомат, диагностика ошибок двигателя и так и оставшийся за завесой тайны «режим парковка». Быть может, камера заднего вида на дисплей должна была выводиться.

Вот на этом видео можно увидеть (если смотреть внимательно) те самые фишки, которые так и не нашли своего воплощения

Ну а мы пойдём дальше и рассмотрим отличия приборов Калины и Приоры без CAN шины. На фото 1118-3801010-50. Обратите внимание на чёрное обрамление колодцев. Это характерная черта приборки Калины

А это уже панель Приоры 2170-3801010-50 с серебристым обрамлением

1). Отличия в схемах возбуждения.
Калиновские КП (все, а не только данная КП с навигацией) имеют отличную от старых Приор схему возбуждения генератора. У Калин уже с завода ставились генераторы с многофункциональными регуляторами напряжения (МФРН), нового образца. Когда мы включаем зажигание, то приборная панель выдает сигнал «разрешения», который проходит через светодиод (контрольная лампа с изображением аккумулятора) в приборке и последовательно соединенные с ним пару резисторов на вывод «L» генератора. Протекающий в этой цепи ток очень мал. А вот когда ротор генератора раскручивается до 400 об/мин сам регулятор напряжения подает ток начального возбуждения на обмотку ротора генератора и он самовозбуждается. То есть ток начального возбуждения у Калин проходит не через комбинацию прибров. Соответственно, в той цепи в калиновских приборок установлены резисторы относительно больших номиналов. Там стоят 2 параллельно-включенных резистора по 2 кОм каждый. Следовательно, такая КП будет нормально работать только если у вас установлен генератор с МФРН (КЗАТЕ 115А, БОШ 110А, ПРАМО ЭЛЕКТРО 115А и др. с двойной фишкой L и DF). Перечисленные выше генераторы, в принципе, последние годы устанавливались практически на все ВАЗовские модели. Поэтому проблем с возбуждением быть не должно. Если же в паре с калиновской приборкой вы поставите старый 2110 генератор со старым регулятором напряжения, то после запуска двигателя будет гореть контрольная лампа «аккумулятор» и не будет зарядки, пока хорошенько не газанёшь. Это связано это с тем самым различием в схемах возбуждения.
В десятом семействе и ранних Приорах (до появления люксового генератора на 115А) после поворота ключа зажигания через светодиод «аккумулятор» в приборке и 2 параллельно включенных относительно друг друга и светодиода резисторов, ток начального возбуждения сразу подавался на обмотку ротора. То есть сама приборка возбуждала ротор. Ток возбуждения был достаточно приличным в сравнении с калино-приборками, поэтому резисторы в приборке были достаточно мощными и имели небольшой номинал: два резистора мощностью по 2 Вт каждый и номиналом 100-120 Ом. Отсюда следует, что приборки от ранних Приор универсальны, то есть будут одинаково хорошо работать как с регуляторами напряжения старого образца, так и с МФРН. А вот калино-приборки будут нормально работать только с МФРН.
Собственно для того, чтобы с точки зрения возбуждения генератора превратить приборку Калины в приборку Приоры надо допаять дополнительно указанные два резистора

2). Отличие в калибровке показаний спидометра.
Датчики скорости Калины и Приоры отличаются. Приоровский датчик выдает импульсы напрямую с полюсов ротора КПП. Полюсов 11. Следовательно, 11 импульсов за один оборот ротора. А в калиновском датчике встроен делитель, который выдает один импульс на каждые 3 проходящих полюса ротора. Но и полюсов в роторе уже 32. Итого на круг получается 10.7 импульсов. Таким образом калино-приборка, установленная в Приору, и приоро-приборка, установленная в Калину, будут иметь тенденцию немного занижать и завышать скорость соответственно. Но, по факту спидометр что Калины, что Приоры врёт знатно в любом случае, а именно занижает скорость (до 15 км/ч при движении со скоростью 200 км/ч по приборке).

3). Отличие в калибровке датчика уровня топлива
На Приоре бак 42 литра, а на Калине 48. В этом как раз и заключается существенная разница, т.к. показания уровня топлива влияют на путевой расход топлива на б.к., на остаток в баке, количество километров, которое можно проехать без дозаправки. Разницу в показаниях ДУТ Калины и Приоры позаимствовал у Mozgach

Калибровка ДУТ исключительно программная и зависит только от приошивки приборки. А именно прошивки 1118 и 2170 можно спокойно менять местами.

Далее стоит отметить тот факт, что приборки без CAN шины имели две версии, с 2 Гб и 4 Гб памяти.
Если версия меньше 3.9 — комбинация приборов Итэлма с протоколом K-Line 2Gb
Если версия 3.9 — 4.4 — комбинация приборов Итэлма с протоколом K-Line 4Gb

Также были и версии для Калины спорт с тюннингованными шкалами. 11196-3801010-50.

Приведу здесь распиновку данных панелей
1 — лампа эур, 2 — К радиаприёмнику «MUTE», 3 — лампа масла, 4 — лампа ручника, 5 — лампа иммобилайзера, 6 — лампа airbag, 7 — лампа габаритов, 8 — правые повороты, 9 — левые повороты, 10 — лампа чек, 11 — К радиоприёмнику «AUDIO OUT» «-«, 12 — лампа ремней, 13 — лампа распределения тормозных сил, 14 — К подрулевому переключателю («Влево», «OK»), 15 — лампа тормозов, 16 — лампа абс, 17 — лампа дальнего света, 18 — подсветка, 19 — масса, 20 — постоянное питание, 21 — зажигание, 22 — расход топлива, 23 — К подрулевому переключателю («Вниз», «Меню»), 24 — К подрулевому переключателю («Вправо», «Вверх»), 25 — К радиоприёмнику «AUDIO OUT» «+», 26 — к датчику температуры, 27 — уровень топлива, 28 — к датчику скорости, 29 — температура двигателя, 30 — тахометр, 31 — диагностический контакт, 32 — лампа заряда.

При замене обычной комбинации приборов на комбинацию приборов с навигацией Вазовцам пришлось экономить пины 32-контактного разъёма, поэтому пришлось отказаться от следующих контактов (на обычной приборке) 2 — лампа аварийки, 11 — лампа колодок (калина) или отключения подушек (приора), 25 — к датчику температуры (выход «-«).

Комбинация приборов с навигатором поддерживала голосовое оповещение через штатные головные устройства Приоры или Калины с приглушением музыки во время передачи сообщения

Соответственно устанавливать панель с навигацией на автомобиль, не имеющий навигации изначально нужно по вот это схеме, не забыв при этом замкнуть на массу 25 контакт, отвечающий за массу датчика температуры наружнего воздуха

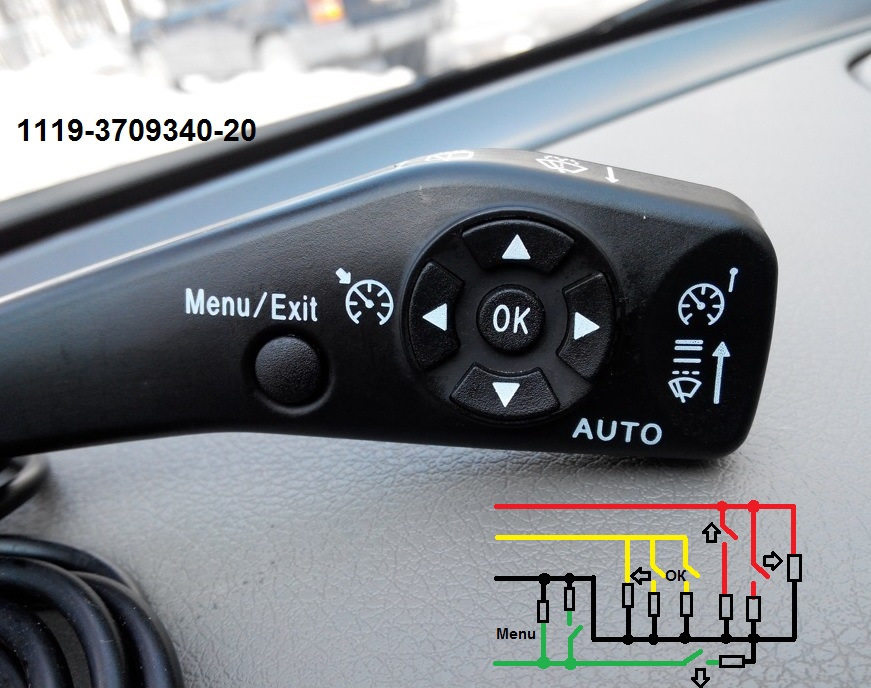

Панели приборов шли под свой подрулевой переключатель 1118-3709340-20

и антенну с GPS-Глонасс приёмником с кабелем 1118-7903074 для Калины и 2170-7903074 для Приоры

С 06.2012 на Приорах появилась CAN-шина. Соответственно и панель с навигацией была переработана под CAN, а именно возникла приборка 2170-3801010-60, она шла исключительно с 4 Гб памяти на борту. Для особо пытливых. Лампочку габаритов заменили аварийкой, лампу габаритов вкорячили вместо ЭУР, а лампу ЭУР перенесли на экран. Далее, лампа «снежинка», в принципе была и ранее на приборках без CAN. Загорается она при температуре за бортом ниже нуля.

Распиновка этой панели
1) К электроусилителю руля, 2) К радиаприёмнику «MUTE», 3) Резерв, 4) К выключателю стояночного тормоза, 5) К блоку управления иммобилайзера (электропакета), 6) Резерв, 7) К модулю управления светом (сигнализатор вкл. освещения), 8) К переключателю поворота (правая сторона), 9) К переключателю поворота (левая сторона), 10) Резерв, 11) К радиоприёмнику «AUDIO OUT» «-«, 12) Антенна иммобилайзера (не задействован), 13) Антенна иммобилайзера (не задействован), 14) К подрулевому переключателю («Влево», «OK»), 15) К датчику уровня тормозной жидкости, 16) Резерв, 17) К выключателю дальнего света фар, 18) К модулю управления светом (регулятор освещения), 19) Корпус, 20) Клемма «30» АКБ, 21) Клемма «15» выключателя зажигания, 22) Резерв, 23) К подрулевому переключателю («Вниз», «Меню»), 24) К подрулевому переключателю («Вправо», «Вверх»), 25) К радиоприёмнику «AUDIO OUT» «+», 26) К датчику наружной температуры, 27) К датчику уровня топлива, 28) CAN_L, 29) CAN_H, 30) Резерв, 31) Служебный. Диагностика комбинации приборов при производстве, 32) Резерв

Дело в том, что для подключения магнитолы остались те же пины, они пересекались с пинами 10 и 11 CAN шины тогдашней приборки с CAN Приоры 2170-3801010-30, таки образом для установки приборки с навигацией 2170-3801010-60 вместо 2170-3801010-30 требовалось перенести CAN с 10 и 11 пинов на 28 и 29.

Приборка с навигацией и CAN не содержала в себе иммобилайзера. Его по сути в комбинации приборов 2170-3801010-30 (60) нет, а если и есть, то провода антенны (12 и 13 контакт) к нему не подключены, зато есть 5 провод, идущий к блоку электропакета (по сути сигнальная лампа иммобилайзера). Блок управления BOSCH ME 17.9.7 21126-1411020-45 гибридный, общается с приборкой, гидроблоком ABS 9.0 (уже CAN), блоком управления подушками безопасности по CAN, а вот с блоком электропакета (он же иммобилайзер) и осуществляет диагностику через OBD2 разъём по k-line.

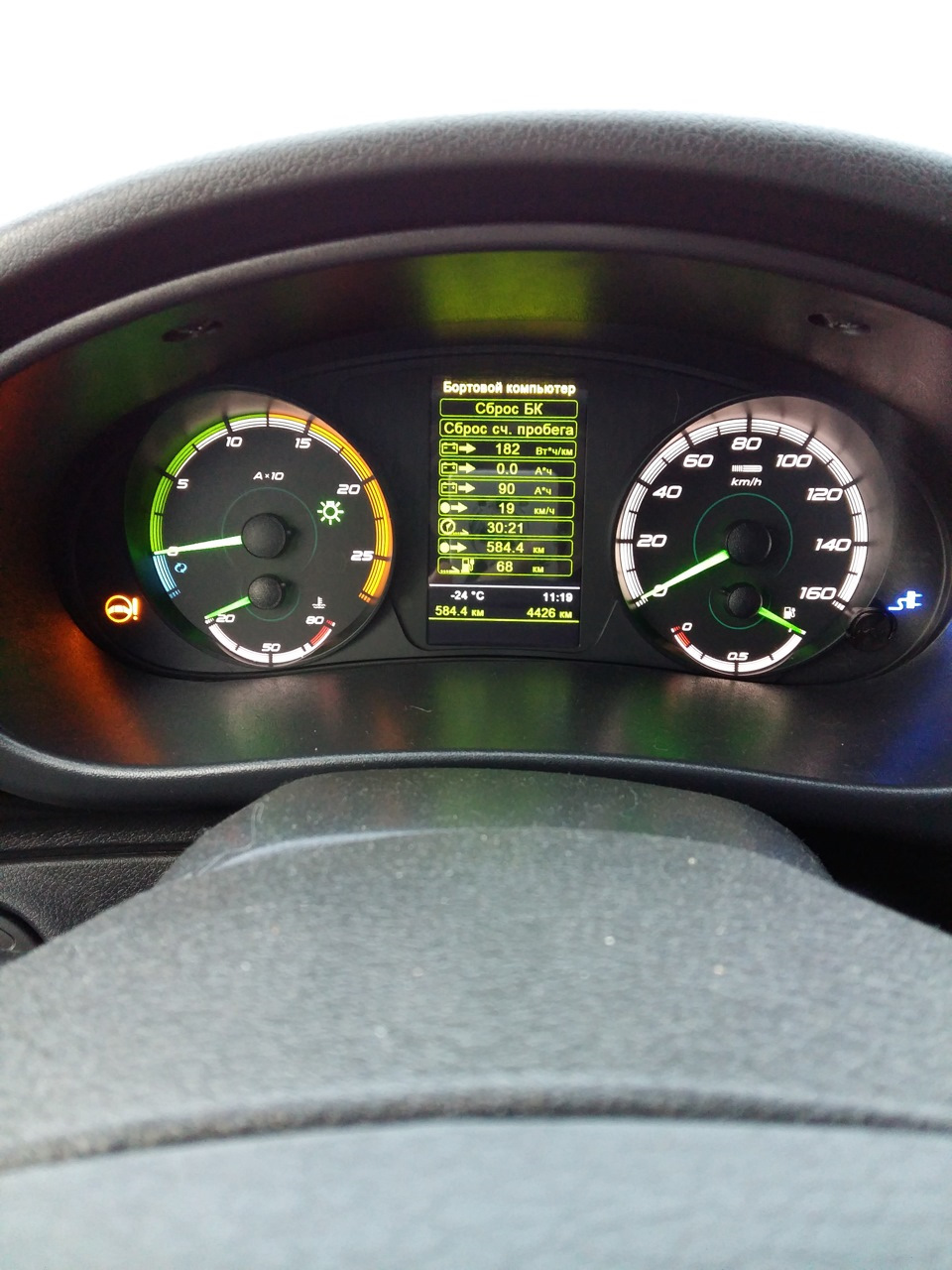

Была и такая экзотика 1817-3801010 на Калине ELLADA (электромобиль). Есть там CAN-шина или нет — точно не знаю, вот 60% вероятности, что есть, т.к. на Ellada ставилась уже ABS 9.0 по идее с CAN. Тут вам и индикация зарядки, и рекуперация и потребление электричества и диагностика системы, в частности батареи.

Также был тюнинговый вариант приборки с CAN от Приоры купе 21728-3801010-60

Но и это ещё не всё! Я так понимаю, что на Приоре 1 планировали внедрить ESP, ибо от ABS с BAS 9.0 — один шаг, поэтому на приборках 2170-3801010-30 запилили индикацию срабатывания ESC (да именно такая пиктограммка) и отключения системы ESC OFF, и как Вы думаете, такая доработка перекочевала на панель с навигацией 2170-3801010-60? Конечно! Вот они заветные пиктограммки!

А ещё по не подтверждённым данным на самых поздних Приорых 1 конца 2013 — начала 2014 года стали ставить подрулевой переключатель от панелей с круиз контролем 1119-3709340-20. Он содержит уже резисторы внутри вместо диодов.

Я думаю, что это не случайно. Есть ли в 2170-3801010-60 круиз контроль — пока остаётся загадкой.

И ещё, быть может кто-нибудь замечал, что приборка Приоры 2 построена на базе панели с навигацией. те же стрелки, те же шкалы, те же колодцы, индикация поворотников в том же месте. Приборка Full CAN с иммобилайзером, круизом, ограничителем, подсказчиком, но без навигации. Это я к тому, что возможно и на приборке с навигацией 2170-3801010-60 есть круиз…

Если у кого-то есть Приора 2013 года с приборкой с навигацией, которая была установлена штатно с завода — отпишитесь. Интересно на ней кое-что проверить.

Вот если бы не Рено-Ниссан с его политикой тотальной экономии и желанием выпускать одни Логаны с 2020 года, то сейчас компания Ителма продолжила бы работать над этой приборкой, ведь её функционал по сути за счёт CAN не ограничен. Можно было бы индикацию открытых дверей сделать круиз, индикацию ПТФ, навигацию запараллелить с ММС, как это было на Калине 2, только с нормальной цветной, приятной глазу приборкой!

Всем удачи, бобра, дополняющие, критикующие комментарии приветствуются!

Как подключить новую панель приборов на Лада Приора и Калина

После очередного обновления Приоры в салон машины начали ставить рестайлинговую приборную панель. По центру стал располагаться большой дисплей, на котором может отображаться не только информация бортового компьютера, но и навигация. Расскажем, как поменять старую комбинацию приборов на Приоре или Калине на щиток приборов нового образца.

Потребуется

Панель приборов «Итэлма» с навигацией может быть двух видов (внешне ничем не отличаются):

  • 2170-3801010-50 без CAN-шины;
  • 2170-3801010-60 с CAN-шины.

Они не взаимозаменяемы, поэтому перед покупкой следует определить, используется ли на вашем автомобиле CAN-шина или нет.

  • до 06.2012 года выпускались машины без CAN-шины;
  • снять комбинацию приборов и посмотреть артикул или на колодку с проводами (см. распиновку разъемов ниже).

Для Калины (ВАЗ 1117, 1118, 1119) — все машины без CAN-шины.

  • Правый подрулевой переключатель с джойстиком (каталожный номер: 1118-3709340-20);
  • Антенна (для установки на крышу): 1118-7903074.

Также можно купить готовые комплекты (приборка + антенна + переключатель):

  • для Лада Приора — 2170-3801010-55;
  • для Лада Калина 1 — 1118-3801010-55.

Установка

Замена старой панели приборов без CAN на щиток с навигацией без CAN (2170-3801010-50) выполняется без доработок. Снимаем старую панель и вместо нее устанавливаем новую, вставляем разъем с проводами, подключаем антенну (закрепляем ее на крыше) и при необходимости меняем правый подрулевый переключатель.

Если старая комбинация приборов без навигации, но с CAN и вместо нее планируется установить новый щиток с навигацией с CAN (2170-3801010-60), тогда нужно переставить контакты 10-11 на 28-29 (если после подключения все равно не работает, меняем 28 и 29 местами). См. распиновку комбинации приборов.

После установки новой панели приборов пробег обнулится.

Навигация в панели приборов работает на Windows CE 6.0 вместе с ПО Navitel. Предусмотрено обновление ПО и загрузка навигационных карт с USB-карты через специальный USB вход. Эксплуатация автомобиля станет на много приятней, единственный недостаток — высокая цена.

А вам приходилось ставить на Приору или Калину щиток приборов нового образца с навигацией? Какие трудности у вас возникали в ходе этой доработки? Напомним, на сайте лада.онлайн можно найти другие инструкции по тюнингу и доработке автомобилей Лада Приора или Калина, например, как отрегулировать электронную педаль газа или улучшить тормоза без переделок.

Обозначение панели приборов Приоры

Вступление

Панель приборов Лады Приоры оснащена большим количеством различных индикаторов и приборов. В нее входит тахометр, спидометр, датчик количества топлива и температуры охлаждающей жидкости. Основное назначение панели – информировать водителя об состоянии автомобиля, его скорости и оборотах двигателя. Расположена панель строго под определенным углом, чтобы все показания приборов легко читались водителем.

При какой-либо поломке или снижении уровня жидкостей, на панели приборов всегда загорается определённый индикатор, который сигнализирует водителю о неисправностях в авто. Так же в панели приборов имеются индикаторы, которые загораются не по причине поломке, например, лампа включения ближнего или дальнего света и т.п.

Из-за большого обилия различных ламп на панели приборов Лады Приоры многие водители не всегда могут знать, о чем свидетельствует загоревшееся лампе на панели, поэтому начинают искать ответ в просторах интернета.

В данной статье рассказывается об обозначении всех индикаторов на панели приборов Приоры 1 и Приоры 2. В этой статье Вы найдете ответ на интересующий Вас вопрос по приборной панели Приоры.

Обозначение индикаторов приборной панели Приоры 1

  1. Тахометр (показывает количество оборотов коленчатого вала за 1 минуту времени в текущий момент);
  2. Лампа неисправности электронного блока тормозов (если на автомобиле загорелась такая лампа необходимо передвигаться с особой осторожностью до ближайшей станции технического обслуживания). При нормальной режиме работы загорается при включении зажигания, а при запуске мотора – гаснет;
  3. Зарядка аккумуляторной батареи. При включении зажигания загорается, а при пуске мотора должна гаснуть. Если лампа горит при работающем моторе, это свидетельствует о проблеме с генератором;
  4. Лампа индикатор включенного левого сигнала поворота. При включенном повороте мигает зеленым цветом с характерным звуком «писк»;
  5. Спидометр, показывает скорость автомобиля в реальный момент времени;
  6. Лампа низкого давления масла в ДВС. При нормальной работе загорается с включением зажигания, после запуска должна гаснуть в течение 3 секунд. Если лампа горит при запущенном моторе – это свидетельствует о неполадках в работе ДВС;
  7. Лампа индикатор включенного правого сигнала поворота. При включенном повороте мигает зеленым цветом с характерным звуком «писк»;
  8. Индикатор ручного тормоза. Загорается при вытянутом ручном тормозе;
  9. Указатель температуры жидкости охлаждения. Рабочая температуры ОЖ ДВС Приоры равна 85°С;
  10. Датчик уровня оставшегося топлива в баке. Топливный бак приоры имеет объем 43 литра;
  11. Индикатор минимального остатка топлива. Загорается при наличии в баке менее 10 литров бензина;
  12. Кнопка управления одометром. При коротком нажатии переключается суточный пробег на полный, а при длительном удержании происходит сброс суточного пробега;
  13. Индикатор поломки ЭУР. Загорается при включении зажигания на 2 секунды, в других случаях свидетельствует о поломке в ЭУР;
  14. Лампа включения аварийки, мигает вместе с сигналами поворота;
  15. Индикатор включенного дальнего света;
  16. Индикатор включения ближнего света и габаритов;
  17. Индикатор неисправности SRS (подушек безопасности) загорается на пару секунд при включении зажигания;
  18. Индикатор иммобилайзера;
  19. Экран суточного и общего пробега автомобиля;
  20. Индикатор не пристёгнутого ремня безопасности, зажигается при когда водитель автомобиля не пристегнут;
  21. Индикатор низкого уровня тормозной жидкости в системе, загорается при включении зажигания автомобиля на несколько секунд, после чего гаснет;
  22. Индикатор отключения подушки безопасности переднего пассажира;
  23. Индикатор неисправности АБС;
  24. Лапа «Check Engine» загорается при включении зажигания и гаснет при запуске мотора. В других случаях свидетельствует о неполадках в работе ДВС;

Обозначение индикаторов приборной панели Приоры 2

  1. Тахометр (показывает количество оборотов коленчатого вала за 1 минуту времени в текущий момент);
  2. Сигнализатор стояночного тормоза;
  3. Сигнализатор указателей поворота;
  4. Сигнализатор поломки АБС;
  5. Сигнализатор разряда АКБ;
  6. Сигнализатор отказа тормозной системы;
  7. Сигнализатор минимального давления масла в ДВС;
  8. Аварийная сигнализация;
  9. Поломка ЭУР;
  10. Сигнализатор не пристегнутого ремня безопасности водителя;
  11. Чек Энджин (проверите двигатель);
  12. Неисправность подушек безопасности;
  13. Указатель поворота;
  14. Регулировка педали;
  15. Сигнализатор активации ESC;
  16. Открытая дверь;
  17. Поломка КПП;
  18. Низкое давление в шинах;
  19. Кнопка переключения суточного пробега на основной;
  20. Активация иммобилайзера;
  21. Сигнализатор отключения ESC;
  22. Топливный резерв;
  23. ЖК экран с информацией;
  24. Включение габаритов;
  25. Включение ближнего света;
  26. Включение дальнего света;
  27. Датчик уровня топлива;
  28. Датчик температуры ОЖ;
  29. Резерв;
  30. Спидометр;
  31. Старт-стоп;
  32. Резерв;
  33. Включение круиз-контроля;
  34. Активация ограничителя скорости;
  35. Включение задних ПТФ;

Как сделать тест приборной панели Приора

Как снять панель приборов

Для снятия панели приборов потребуется лишь одна крестовая отвёртка. После чего можно приступать к снятию.

  • Снимаем крышку блока предохранителей повернув три фиксатора снизу и вытащив их;

  • Затем откручиваем 4 шурупа крепящих декоративную крышку панели приборов;

  • Откручиваем два болта крепления панели приборов к торпедо;

  • Наклоняем приборную панель и отключаем разъем;

Видео снятия приборной панели

Лайфхак: панель приборов автомобиля Лада Приора, всё что нужно знать

Приора имеет несколько панелей, зависит от года выпуска, плюс нестандартные, сделанные специально для нее. Каждый знает, как важно знать мгновенное состояние приборов и параметров машины.

Панель он же щиток приборов управления на автомошине Лада Приора – это, фактически, краткая информация о состоянии автомобиля на данный момент. Здесь содержится вся основная информация, от скорости передвижения до показаний индикаторов по неисправностям основных агрегатов и узлов машины. Когда что то в ней не работает это сразу настораживает, потому что это текущая информация. Описание всех значков и их значение Вы найдете ниже по статье. Технологии постепенно развиваются, поэтому приборная панель становится все более технологичной. Но так как Лада Приора это низкий бюджет, то и панель на ней того же качества. На первых приборках часто не горит подсветка, или горит наполовину. Конечно же это не красит Приору

Щиток приборов на автомобиле Приора поменялся с рестайлингом 2 машины Лада. И на Люкс машине бывает с навигацией. На самом деле его базовая функциональность остается той же – вся основная информация видна. Здесь можно следить за работой двигателя, следя за оборотами, и понять, что машину, пора везти на техническое обслуживание, когда загорится одна из лампочек. Цена детали первого(1) и второго(2) поколения начинается от 6000 руб и выше. Приборка спасает от превышения скорости, помогает вовремя заправиться и не закипятить Приору.

  1. Штатная панель приборов – артикул и цена
  2. Приора первого поколения
  3. Приора 2
  4. Как снять щиток(панель) приборов на приоре
  5. Производители и цены аналогов
  6. Значки на заводской приборке
  7. Возможные неисправности
  8. Распиновка щитка приборов автомобиля Приора
  9. Как включить самодиагностику щитка приборов

Штатная панель приборов – артикул и цена

Оригинальная приборка автомобиля существует в трех видах.

  • первый — это вариант для дорестайлинговой машины;
  • вторая панель – для рестайлинговой машины;
  • а третья, — это вариант «Люкс» для рестайлинговой, который стал слабо похожим на все предыдущие торпеды.

Каждая из них содержит стандартные элементы такие, как тахометр, поэтому их функциональность не падает. Производитель – «Ителма». Кто хочет сделать тюнинг щитка приборов этот вариант для них.

Приора первого поколения

Комбинация приборов для Lada Priora первого поколения получила каталожный номер 2170-3801010. Стоимость – около 6 000 рублей. С ней все стандартно – слева направо расположены четыре дуговые шкалы с красными стрелками: одометр, спидометр, температура охлаждающей жидкости, уровень топлива. Под спидометром расположен маленький дисплей бортового компьютера, а над дугами – все индикаторы, включая указатели поворотов.

Приора 2

Для Приоры вариации «Люкс» есть еще два «подвида» — с CAN-шиной или без нее. Разные подвиды были сделаны для того, чтобы панель можно было подключить к любой машине. Каталожный номер – 2170-3801010-50 без шины, 2170-3801010-60 с шиной. Она отличительна тем, что содержит вытянутый дисплей с экраном, который может высветить навигатор.

Каталожный номер комбинации для сборки «Норма» — 21720-03801010-20. Стоимость – 6 500 рублей. Как и вариант «Люкс», получила более яркий спидометр с одометром, а температура охлаждающей жидкости вместе с указателем уровня топлива прячется снизу спидометра и одометра. База не составит маршрут на дисплее, но покажет всю информацию в красках.

Как снять щиток(панель) приборов на приоре

Для того чтобы снять приборку автомобиля Приора, следуйте следующей инструкции:

  1. Отсоедините минусовую клемму с АКБ.
  2. При помощи крестообразной отвертки снимите четыре самореза, крепящие пластмассовую облицовку. Потяните ее на себя.
  3. Далее под облицовкой сверху по бокам находятся еще два самореза. Отверните их, затем потяните комбинацию к себе.
  4. Отщелкните фиксатор проводов, отсоедините их. Демонтируйте комбинацию приборов.

Производители и цены аналогов

Аналоговые варианты представлены следующими производителями:

  • Flash x4/2/x-104 – 9000-11 000 рублей (схож с версией «Люкс»);
  • Gamma GF822/GF819/GF818/GF821/GF822s – от 25 до 30 тысяч рублей; GF619 – 14 000 рублей;
  • VGO k310 – 6 500 рублей.

Значки на заводской приборке

Все индикаторы должны загореться как на елке на три секунды, когда двигатель запускается. Если какая-то иконка осталась, значит, система сигнализирует о поломке. Для того чтобы разобраться со всеми индикаторами было проще, приводится схематическая картинка:

1,5,9,10 – это уже известные шкалы, отображающие основные параметры, которые могут меняться. 19 – дисплей бортового компьютера. Далее:

  • 2 – Значок, отображающий работу тормозной системы.
  • 3 – Состояние аккумуляторной батареи. Если лампочка осталась гореть, аккумулятор разрядился или уровень заряда слишком мал.
  • 4,7 – Дублеры указателей поворотов («поворотников»).
  • 6 – Уровень масла (говорит о низком уровне).
  • 8 – Ручник. Загорится желтым, когда рычаг затянут.
  • 11 – «Бензиновая лампочка». Загорается, когда осталось всего 10 литров.
  • 12 – Кнопка для переключения режимов бортового компьютера.
  • 13 – «Аварийка».
  • 14 – Электроусилитель руля (сигнализирует о поломке).
  • 15 – Включенный дальний свет.
  • 16 – Габаритные огни/ближний свет.
  • 17 – Состояние подушки безопасности (неисправность).
  • 18 – Иммобилайзер (если слышите звуковой сигнал, а сама иконка мигает, иммобилайзер неисправен).
  • 20 – Не пристегнутые ремни безопасности.
  • 21 – Неудовлетворительное состояние рабочей тормозной системы.
  • 22 – Отключение «подушки».
  • 23 – Неисправность АБС.
  • 24 – «Чек», «Check Engine» — поломка мотора.

Возможные неисправности

Комбинация приборов не всегда говорит правду, а иногда своими показаниями может ввести водителя в заблуждение – они могут показаться абсурдными. К каждой распространенной неисправности будет дан краткий комментарий по возможности их устранения:

  1. не горит лампа неисправности (проверьте лампу);
  2. горит лампа — проверьте датчик, сбросьте ошибку через диагностический разъем.

Если ни одна из приведенных мер не помогла разобраться с неисправностью, внимательно осмотрите проводку – ее повреждение может вызвать активацию лампочки или ее деактивацию.

Распиновка щитка приборов автомобиля Приора

Распиновка панели выглядит довольно сложно, но есть более упрощенная схема, которая поможет разобраться с подключенными внутри проводами:

  1. ЭУР
  2. «аварийка»
  3. Моторное масло
  4. Ручник
  5. Иммобилайзер
  6. Подушки безопасности
  7. Фары и габариты
  8. Правый поворотник
  9. Левый поворотник
  10. Электронный блок управления
  11. Датчик износа колодок
  12. Ремни безопасности (датчик закрытия)
  13. АБС
  14. Кнопка «Reset»
  15. Тормозная система, тормозная жидкость
  16. АБС
  17. Дальний свет фар
  18. Освещение щитка торпеды
  19. «Масса»
  20. Тридцатая клемма
  21. Пятнадцатая клемма
  22. Расход топлива
  23. Клавиша «Вперед»
  24. Клавиша «назад»
  25. Датчик температуры окружающего мира (минус)
  26. Датчик температуры окружающего мира (плюс)
  27. Уровень топлива
  28. Датчики скорости
  29. Температура охлаждающей жидкости
  30. Одометр
  31. Диагностика щитка (служебный)
  32. Регулятор генератора

Как включить самодиагностику щитка приборов

При помощи панели можно «покопаться в мозгах» Приоры:

  1. Удерживайте кнопку под датчиком топлива, включите зажигание. Дисплей должен сигнализировать о начале теста.
  2. Нажмите кнопку еще раз. Дисплей должен высветить версию операционной системы.
  3. Нажмите еще один раз. Система должна показать коды ошибок:
  • (2) – Высокий уровень напряжения;
  • (3) – Неисправность ДТ;
  • (4) – Неисправность ДТОЖ;
  • (5) – Неисправность ДТВ;
  • (6) – Перегрев мотора;
  • (7) – Низкий уровень масла;
  • (8) – Неисправность тормозной системы;
  • (9) – Разряд АКБ;
  • Е – Ошибка «мозгов», EEPROM.
  1. Если нужно, сбросьте ошибку: удерживайте кнопку на протяжении трех секунд.
  2. Отпустите кнопку. Нажмите еще раз. Все индикаторы должны загореться.
  3. Оставьте все кнопки. Через 30 секунд самодиагностика автоматически завершится.

Комбинация приборов с GPS навигацией «ИТЕЛМА» для Лада Приора

Лада Приора (ВАЗ 2170, 2171, 2172) после 2012 года выпуска.

Внимание! Данная комбинация приборов устанавливается ТОЛЬКО на автомобили Лада Приора с CAN-шиной с середины 2012г.в. Если на Вашем автомобиле она отсутствует, Вы можете установить комбинацию приборов от Лада Калина при некоторых доработках.

Программное обеспечение: «Навител»
Производитель: «ИТЕЛМА».
Версия программного обеспечения — 5.0
Артикул: 2170-3801010-60

Комбинации приборов автомобилей предназначены для обработки и отображения информации о функциональном и техническом состоянии узлов, агрегатов, систем и параметров движения автомобилей.
В составе автомобилей с навигационным оборудованием комбинации приборов, помимо интегрированного навигационного приёмника ГЛОНАСС/GPS и модуля отображения навигационной и картографической информации, имеют бортовой компьютер для обработки и расчёта информации
об автомобиле и его системах.
Отличительной особенностью конструкции комбинации приборов является оригинальный дизайн с дисплеем и разъёмом mini-USB, предусмотренные для обновления программного и картографического обеспечения.

Функциональность:

  • GPS-ГЛОНАСС навигатор
  • Маршрутный компьютер
  • Времы и дата
  • Средний расход
  • Мгновенный расход
  • Время в пути
  • Остаток топлива в баке
  • Пробег суточный, общий
  • Вольтметр
  • Температура за бортом
  • Температура двигателя
  • Пробег на остатке топлива
  • Скорость автомобиля
  • обороты двигателя

Комплектация:

  • Комбинация приборов

‘>

Комбинация приборов с GPS навигацией «ИТЕЛМА» для Лада Приора

Применяемость:
Лада Приора (ВАЗ 2170, 2171, 2172) после 2012 года выпуска.

Внимание! Данная комбинация приборов устанавливается ТОЛЬКО на автомобили Лада Приора с CAN-шиной с середины 2012г.в. Если на Вашем автомобиле она отсутствует, Вы можете установить комбинацию приборов от Лада Калина при некоторых доработках.

Программное обеспечение: «Навител»
Производитель: «ИТЕЛМА».
Версия программного обеспечения — 5.0
Артикул: 2170-3801010-60

Комбинации приборов автомобилей предназначены для обработки и отображения информации о функциональном и техническом состоянии узлов, агрегатов, систем и параметров движения автомобилей.
В составе автомобилей с навигационным оборудованием комбинации приборов, помимо интегрированного навигационного приёмника ГЛОНАСС/GPS и модуля отображения навигационной и картографической информации, имеют бортовой компьютер для обработки и расчёта информации
об автомобиле и его системах.
Отличительной особенностью конструкции комбинации приборов является оригинальный дизайн с дисплеем и разъёмом mini-USB, предусмотренные для обновления программного и картографического обеспечения.

Функциональность:

  • GPS-ГЛОНАСС навигатор
  • Маршрутный компьютер
  • Времы и дата
  • Средний расход
  • Мгновенный расход
  • Время в пути
  • Остаток топлива в баке
  • Пробег суточный, общий
  • Вольтметр
  • Температура за бортом
  • Температура двигателя
  • Пробег на остатке топлива
  • Скорость автомобиля
  • обороты двигателя

Комплектация:

  • Комбинация приборов

Оплата на карту VISA «Сбербанк»

Самый удобный и выгодный для Вас способ оплаты. Оплату можно произвести через систему «Сбербанк онлайн», через платежный терминал (банкомат Сбербанка), при условии, что у Вас имеется карта этого банка. Если вы не являетесь клиентом этого банка и у вас нет карты, то Вы можете в любом отделении банка через операциониста пополнить баланс, у Вас примут наличную оплату и пополнят баланс.
Комиссия от 0 до 1 %

Оплата на карту «Альфа-Банк»

Оплата на карту «Тинькофф»

Оплата на карту «ВТБ»

Наложенный платеж (оплата при получении)

Оплата заказа будет производиться в почтовом отделении при получении товара. За услуги наложенного платежа Почта России берет дополнительную комиссию — примерно 4% от стоимости заказа (посылки) при получении.

Ниже описана комиссия почты от суммы «Наложенного платежа» Вашей посылки, т.е. почта помимо стоимости доставки с Вас возьмет еще комиссию за услугу «наложенный платеж».

Комиссия почты за услугу наложенный платеж:

· до 1 000 руб. включительно — 80 руб. + 5% от суммы

· свыше 1 000 до 5 000 руб. включительно — 90 руб. + 4%

· свыше 5 000 руб. до 20 000 руб. включительно -190 руб. + 2%

· свыше 20 000 руб. до 500 000 руб. включительно — 290 руб. + 1,5%

Внимание! Предварительная оплата доставки 100% (через оплату «Сбербанк»). Это входит в наши условия «Наложенного платежа».

Дополнительную информацию уточняйте у менеджера.

Яндекс.Деньги. Этот способ оплаты подразумевает выставление счета в системе Яндекс.Деньги. Вы сможете заплатить из своего кошелька Яндекс.Деньги. ВНИМАНИЕ! Есть ограничения по сумме платежа: анонимный кошелек 15 000 рублей, именной кошелек 60 000 рублей, идентифицированный кошелек 250 000 рублей. После оплаты Вы получите электронный кассовый чек.

Перевод по системе Western Union

QIWI Wallet. Этот способ оплаты подразумевает выставление счета в системе QIWI. Вы сможете заплатить из своего кошелька QIWI. ВНИМАНИЕ! Есть ограничения по сумме платежа: 250 000 руб. После оплаты Вы получите электронный кассовый чек.

Оплата на расчетный счет для Юридических лиц и ИП (без НДС). Этот способ оплаты предназначен только для юридических лиц и индивидуальных предпринимателей. После оформления заказа отправьте реквизиты своей организации на электронную почту manager@33sport.ru В теме письма укажите номер заказа. После этого менеджер отправит на электронную почту счет на оплату установленной формы. Мы работаем без НДС. Комиссия способа оплаты — 6%.

Внимание! Независимо от того, какой способ доставки Вы выбрали, проверяйте целостность товара и упаковки при получении груза (посылки).

После сдачи Вашего заказа на терминал транспортной компании/отделение почты России, на указанный в заказе телефон и email если имеется, будет выслан трек-номер для отслеживания посылки.

Доставка Почта России (оплата Сбербанк)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти,
Стоимость доставки от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).
100% предоплата доставки заранее исключает комиссии взимаемые почтой за наложенный платеж.
Официальный сайт доставки: https://www.pochta.ru/

Доставка Почта России (1 КЛАСС)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти
100% Предоплата ЗАКАЗА+ДОСТАВКИ. Стоимость доставки озвучит менеджер при подтверждении заказа.
Официальный сайт доставки: https://www.pochta.ru/

Почта России (оплата при получении)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти
Стоимость от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).
Официальный сайт доставки: https://www.pochta.ru/

Почта EMS (курьер)

Компания EMS является подразделением Почты России, входящим в мировую систему EMS (Express Mail Service).
Экспресс доставка по всему миру.

Сроки доставки от 3-7 дней.
Стоимость от 550 рублей.
Официальный сайт доставки: https://www.pochta.ru/emspost/

Доставка транспортной компанией

Доставка одной из транспортных компаний, имеющих представительство в Вашем городе. Срок доставки: 2-10 дней в зависимости от удаленности Вашего населенного пункта от г.
Тольятти. Самый удобный и быстрый способ доставки заказов разных габаритов. Стоимость доставки от 250 руб. в зависимости от веса и дальности доставки.

Отправление заказов транспортными компаниями осуществляются по 100% оплате за заказ.
Отправка транспортными компаниями ПЭК, КИТ, Байкал-Сервис осуществляется в среду, четверг и пятницу.

Комбинация приборов 2170-3801010 для ВАЗ 2170 Приора, производитель VDO.

  • Описание
  • Как купить
  • Оплата
  • Доставка
  • Задать вопрос о товаре

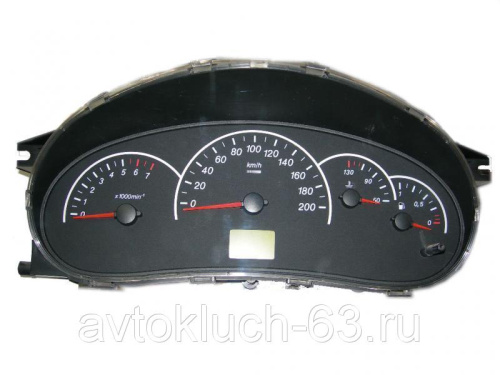

Оригинальная комбинация приборов 2170-3801010 для ВАЗ 2170 Приора, VDO.

Применяемость:

  • ВАЗ 2170-72 Приора.

Оформить заказ на нашем сайте легко. Просто добавьте выбранные товары в корзину, а затем перейдите на страницу Корзина, проверьте правильность заказанных позиций и нажмите кнопку «Оформить заказ» или «Быстрый заказ».

Функция «Быстрый заказ» позволяет покупателю не проходить всю процедуру оформления заказа самостоятельно. Вы заполняете форму, и через короткое время вам перезвонит менеджер магазина. Он уточнит все условия заказа, ответит на вопросы, касающиеся качества товара, его особенностей. А также подскажет о вариантах оплаты и доставки.

По результатам звонка, пользователь либо, получив уточнения, самостоятельно оформляет заказ, укомплектовав его необходимыми позициями, либо соглашается на оформление в том виде, в котором есть сейчас. Получает подтверждение на почту или на мобильный телефон и ждёт доставки.

Оформление заказа в стандартном режиме

Если вы уверены в выборе, то можете самостоятельно оформить заказ, заполнив по этапам всю форму.

Заполнение адреса

Выберите из списка название вашего региона и населённого пункта. Если вы не нашли свой населённый пункт в списке, выберите значение «Другое местоположение» и впишите название своего населённого пункта в графу «Город». Введите правильный индекс.

В зависимости от места жительства вам предложат варианты доставки. Выберите любой удобный способ.

Выберите оптимальный способ оплаты.

Введите данные о себе: ФИО, адрес доставки, номер телефона. В поле «Комментарии к заказу» введите сведения, которые могут пригодиться курьеру, например: подъезды в доме считаются справа налево.

Оформление заказа

Проверьте правильность ввода информации: позиции заказа, выбор местоположения, данные о покупателе. Нажмите кнопку «Оформить заказ».

Наш сервис запоминает данные о пользователе, информацию о заказе и в следующий раз предложит вам повторить к вводу данные предыдущего заказа. Если условия вам не подходят, выбирайте другие варианты.

Вы можете выбрать один из трёх вариантов оплаты:

Оплата наличными

Оплата наличными доступна при самовывозе из нашего розничного магазина в городе Тольятти. Приезжайте, будем рады видеть Вас в нашем магазине.

Отправка заказов наложенным платежом, возможна после предварительной оплаты доставки. Это связано с тем, что участились случаи не выкупа посылок, отправленных полностью наложенным платежом. В связи с чем мы терпим убытки, оплачивая услуги почты России по доставке в обе стороны.

Сумма предоплаты рассчитывается индивидуально, сумма заказа должна быть не менее 1500 рублей.

Уважаемые клиенты, в дальние регионы отсылка товара осуществляется только по предоплате.

При оформлении заказа в корзине вы можете выбрать вариант безналичной оплаты. Мы принимаем карты Visa и Master Card.

После оформления заказа – ожидайте звонка от нашего менеджера для согласования условий оплаты и доставки.

Реквизиты для оплаты Вам пришлет менеджер на электронную почту или на телефон в смс-сообщении после того как вы дадите согласие по телефону о цене и способе доставки.

Оплата по счету для юридических лиц

Информация для организаций и ИП:

  • На сайте информация по ценам представлена для физических лиц.
  • Цена на товар для юридических лиц увеличится на 10-15 %. Работаем без НДС.

Минимальная сумма заказа по безналичному расчету — 3000 рублей.

Наш интернет-магазин предлагает несколько вариантов доставки:

  • почта России;
  • транспортные компании;
  • курьерская;
  • самовывоз из магазина;

Курьерская доставка*

Курьерская доставка возможна только по городу Тольятти.

Цена доставки: 200-400 рублей (в зависимости от района).

Оплата товара производится наличными в момент вручения заказа.

Вы можете забрать товар из розничного магазина в городе Тольятти. Желательно предварительно сделать заказ на сайте или позвонить по телефону для уточнения наличия товара.

Почтовая доставка

Вы можете заказать доставку через почту России. Сразу по прибытии товара, на ваш адрес придет извещение о посылке. Также Вы сможете отследить прохождение своей посылки по трек-номеру, который будет выслан Вам на телефон почтой России при принятии к доставке отправления. Очень габаритные и тяжелые посылки отправляются только транспортными компаниями.

Доставка транспортными компаниями

Доставка транспортной компанией – самый удобный и быстрый способ доставки. Доставка возможна, если в Вашем городе есть представительство одной из транспортных компаний:

— ТК «Энергия» — http://nrg-tk.ru

— ТК «Деловые линии» — http://dellin.ru

— ТК «СДЕК» — http://edostavka.ru

— ТК «ЖелДорЭкспедиция» — http://jde.ru

— ТК «ПЭК» — https://pecom.ru

— ТК «GTD» — https://gtdel.com (бывший КИТ)

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Панель приборов приора в Москве

Комбинация приборов ВАЗ-2170 (60) с навигацией (Итэлма)

Самовывоз, Почта РФ, Курьером, Логистическая компания

ВАЗ Комбинация приборов ВАЗ-2170 (60) с навиг.

От производителя для автомобиля Porter2 . На все запчасти есть сертификат соответсвия

Самовывоз, Почта РФ, Курьером, Логистическая компания

Щиток Приборов (Комбинация Приборов) 940034F2.

Щиток панели приборов ВАЗ-1118 11180-5325124-00 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Щиток панели приборов ВАЗ-1118 11180-5325124-.

Комбинация приборов Патриот дв.IVEСO по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Комбинация приборов Патриот дв.IVEСO

Панель приборов COMFORT (2din) для автомобиля LADA 4х4 Панель приборов предназначена для установки на автомобиль LADA 4×4 любого года выпуска, начиная с 1977 года по настоящее время, взамен штатной.Подходит под установку как обычной магнитолы, так и магнитолы размерност.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Панель приборов Lada LADA NIVA 4×4-COMFORT-2.

Панель приборов COMFORT (2din) для автомобиля LADA 4х4 Панель приборов предназначена для установки на автомобиль LADA 4×4 любого года выпуска, начиная с 1977 года по настоящее время, взамен штатной.Подходит под установку как обычной магнитолы, так и магнитолы размерност.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Панель приборов Lada LADA NIVA 4×4-COMFORT-2d.

Комбинация приборов ВАЗ-2170 (30) Итэлма

Самовывоз, Почта РФ, Курьером, Логистическая компания

LADA Комбинация приборов ВАЗ-2170 (30) Итэлма

12t5R) в наличии

Самовывоз, Почта РФ, Курьером, Логистическая компания

Светодиод 12V 1,2 б/ц SUPER RED (панель прибо.

Консоль панели приборов (высокая панель) 2108-099 21083-5326011 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Консоль панели приборов (высокая панель) 2108.

Комбинация приборов ВАЗ-2172 (20) (Лада-имидж)

Самовывоз, Почта РФ, Курьером, Логистическая компания

ВАЗ Комбинация приборов ВАЗ-2172 (20) (Лада-и.

Панель приборов ВАЗ 2107 (голая) по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Панель приборов ВАЗ 2107 (голая)

Кольца в приборную панель BMW E38,E39,E53. Цвета: серебро (матовое) — дорест; подходит для бегущей строки / отсутствует «машинка» хром Крепятся на защелках

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кольца в приборную панель BMW Матовые(серебро.

Вставка панели приборов

Самовывоз, Почта РФ, Курьером, Логистическая компания

LADA Вставка панели приборов

Комбинация приборов в сборе 2190 Гранта 2190-3801010-20 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Комбинация приборов в сборе 2190 Гранта 2190-.

Надставка панели приборов по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Надставка панели приборов

Щиток панели приборов ВАЗ-2170

Самовывоз, Почта РФ, Курьером, Логистическая компания

Пластик ОАО Щиток панели приборов ВАЗ-2170

Самовывоз, Почта РФ, Курьером, Логистическая компания

Консоль ВАЗ-2190 панели приборов в сборе (шка.

Щиток панели приборов (высокая панель) 2108-099 21083-5325120 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Щиток панели приборов (высокая панель) 2108-0.

Накладки на приборную панель VAG 1P9064713A по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Накладки на приборную панель VAG 1P9064713A

Щиток панели приборов ВАЗ-21214 (ОАО автоваз)

Самовывоз, Почта РФ, Курьером, Логистическая компания

ВАЗ Щиток панели приборов ВАЗ-21214 (ОАО авто.

Кольца в приборную панель BMW E46 Цвета: серебро (матовое) хром Крепятся на защелках

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кольца в приборную панель BMW Хром

Самовывоз, Почта РФ, Курьером, Логистическая компания

Подлокотник Приора 2170-72 с 2007г. — 2013г.(.

Накладка панели приборов ВАЗ-21925 (Лада-гарантия)

Самовывоз, Почта РФ, Курьером, Логистическая компания

ВАЗ Накладка панели приборов ВАЗ-21925

Кольца в приборную панель BMW E32 E34 Цвета: серебро (матовое) хром Крепятся на защелках

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кольца в приборную панель BMW Хром

Накладка панели приборов ВАЗ-2190 (стандарт) (ОАО автоваз)

Самовывоз, Почта РФ, Курьером, Логистическая компания

ВАЗ Накладка панели приборов ВАЗ-2190 (станда.

Щиток панели приборов (европанель) 2114, 2115 2114-5325124 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Щиток панели приборов (европанель) 2114, 2115.

Кольца в приборную панель BMW для кузова Е60. Кольца устанавливаются без клея, на защелках. Цвета: Хром Серебро (матовые)

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кольца в приборную панель BMW Хром

Панель приборов (спидометр) для квадроцикла Рысь 400, производимого компанией Русская механика. Оригинальная запчасть

Самовывоз, Почта РФ, Курьером, Логистическая компания

Панель приборов (спидометр) Рысь 400

Кольца в приборную панель BMW E36 (хром, серебро) Крепятся на защелках. Оригинальные номера приборных панелей: 62 10 8 379 815 62 10 8 379 809 62 11 8 357 430 62 10 8 379 813 62 10 8 379 825 62 11 2 497 722 62 11 2 497 723 62 11 2 493 793 62 11 2 497 713 62 11 2 497 715.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кольца в приборную панель BMW Серебро

Щиток панели приборов ВАЗ-2114

Самовывоз, Почта РФ, Курьером, Логистическая компания

LADA Щиток панели приборов ВАЗ-2114

Накладка панели приборов (щиток) 1118 Калина 1118-5325124 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Накладка панели приборов (щиток) 1118 Калина.

Код товара для заказа: 17609; Артикул: CX-38; характеристики. Длина кабеля, см: ; Рабочие диапазоны: ; Усиление, дБ

Самовывоз, Почта РФ, Курьером, Логистическая компания

Вставка в приборную панель с ящичком

Кольца в приборную панель BMW E36 (хром, серебро) Крепятся на защелках. Оригинальные номера приборных панелей: 62 10 8 379 815 62 10 8 379 809 62 11 8 357 430 62 10 8 379 813 62 10 8 379 825 62 11 2 497 722 62 11 2 497 723 62 11 2 493 793 62 11 2 497 713 62 11 2 497 715.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кольца в приборную панель BMW Хром

Панель приборов для квадроцикла Рысь 500, производимого компанией Русская механика. Оригинальная запчасть

Самовывоз, Почта РФ, Курьером, Логистическая компания

Панель приборов (спидометр) Рысь 500

Панель приборов устанавливается на квадроциклы Рысь 125, Рысь 150 так же данная комбинация приборов устанавливается на различные модели квадроциклов многих производителей. На фотографии можно увидеть соединительные колодки по которым можно сделать вывод подойдет ли вам.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Панель приборов (спидометр) Рысь 125, 150 (B4.

Комбинация приборов Lada Largus по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Комбинация приборов Lada Largus

Комбинация приборов 39.3801010 (21083-3801010-02) . Применяемость: ВАЗ-21083, 2109 (высокая панель), 21099. Технические характеристики Напряжение питания, В: 12 Присоединительный размер спидометра с гибким валом, мм (по ГОСТ 12391): М16х1 квадрат 2,7(А3) Диапазон показа.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Комбинация приборов ВАЗ-21083,09 выс.панель а.

18061) в наличии

Самовывоз, Почта РФ, Курьером, Логистическая компания

ВАЗ 2110 Стандарт SBLUE001028 Накладка на пан.

18063) в наличии

Самовывоз, Почта РФ, Курьером, Логистическая компания

ВАЗ 2110 Стандарт ЕB001028 Накладка на панель.

18062) в наличии

Самовывоз, Почта РФ, Курьером, Логистическая компания

ВАЗ 2110 Стандарт OB002028 Накладка на панель.

Накладка консоли панели приборов ВАЗ 1118 (АвтоВАЗ) по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Накладка консоли панели приборов ВАЗ 1118 (Ав.

Накладка декоративная на панель приборов 2113-15 тор00003 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Накладка декоративная на панель приборов 2113.

Панель приборов голая ВАЗ-2170 (Лада-имидж)

Самовывоз, Почта РФ, Курьером, Логистическая компания

ВАЗ Панель приборов голая ВАЗ-2170 (Лада-имид.

Подушка безопасности водительская лада Гранта FL / Калина-2 / Приора по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Подушка безопасности водительская лада Гранта.

Модуль двери водителя LADA Priora после рестайлинга 2013 года в комплектации «Люкс». Функционал и особенности: — четыре переключателя управления передними стеклоподъемниками; — управление наружными зеркалами и центральным замком; — блокировка электростеклоподъемников. П.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Модуль двери водителя LADA Priora FL (4 перек.

Панель приборов голая ВАЗ-2190 (ОАО автоваз)

Самовывоз, Почта РФ, Курьером, Логистическая компания

ВАЗ Панель приборов голая ВАЗ-2190 (ОАО автов.

Щиток панели приборов ВАЗ-2112

Самовывоз, Почта РФ, Курьером, Логистическая компания

Пластик ОАО Щиток панели приборов ВАЗ-2112

Щиток панели приборов ВАЗ-21083

Самовывоз, Почта РФ, Курьером, Логистическая компания

Пластик ОАО Щиток панели приборов ВАЗ-21083

Щиток панели приборов ВАЗ-2192

Самовывоз, Почта РФ, Курьером, Логистическая компания

Пластик ОАО Щиток панели приборов ВАЗ-2192

Щиток панели приборов ВАЗ-21214 (ОАО автоваз)

Самовывоз, Почта РФ, Курьером, Логистическая компания

ВАЗ Щиток панели приборов ВАЗ-21214 (ОАО авто.

Щиток панели приборов ВАЗ-1117-19 (ОАО автоваз)

Самовывоз, Почта РФ, Курьером, Логистическая компания

ВАЗ Щиток панели приборов ВАЗ-1117-19 (ОАО ав.

Патрон подсветки панели приборов ВАЗ,УАЗ (Ф56.615.000)

Самовывоз, Почта РФ, Курьером, Логистическая компания

Копир Патрон подсветки панели приборов ВАЗ,УА.

Щиток панели приборов ВАЗ-2107

Самовывоз, Почта РФ, Курьером, Логистическая компания

Пластик ОАО Щиток панели приборов ВАЗ-2107

Щиток панели приборов ВАЗ-2190 (ОАО автоваз)

Самовывоз, Почта РФ, Курьером, Логистическая компания

ВАЗ Щиток панели приборов ВАЗ-2190 (ОАО автов.

Щиток панели приборов ВАЗ-2114 (Автокомпонент)

Самовывоз, Почта РФ, Курьером, Логистическая компания

Автокомпонент Щиток панели приборов ВАЗ-2114.

Панель приборов ВАЗ-2170 (голая) (Лада-имидж)

Самовывоз, Почта РФ, Курьером, Логистическая компания

ВАЗ Панель приборов ВАЗ-2170 (голая) (Лада-им.

Накладка панели приборов в сборе (норма) ВАЗ-21925 (Автокомпонент)

Самовывоз, Почта РФ, Курьером, Логистическая компания

Автокомпонент Накладка панели приборов в сбор.

Накладка панели приборов ВАЗ-2190 (ОАО автоваз)

Самовывоз, Почта РФ, Курьером, Логистическая компания

ВАЗ Накладка панели приборов ВАЗ-2190 (ОАО ав.

Облицовка панели приборов ВАЗ-2190 (ОАО автоваз)

Самовывоз, Почта РФ, Курьером, Логистическая компания

ВАЗ Облицовка панели приборов ВАЗ-2190 (ОАО а.

Накладка панели приборов в сборе (люкс) ВАЗ-21925 (Автокомпонент)

Самовывоз, Почта РФ, Курьером, Логистическая компания

Автокомпонент Накладка панели приборов в сбор.

Крышка вещевого ящика ВАЗ-21083 (в сборе) высокая панель приборов

Самовывоз, Почта РФ, Курьером, Логистическая компания

Пластик ОАО Крышка вещевого ящика ВАЗ-21083 (.

Накладка панели приборов правая Г-3302(Бизнес)

Самовывоз, Почта РФ, Курьером, Логистическая компания

Автокомпонент Накладка панели приборов правая.

Панель ВАЗ-2172 задняя основная (ОАО автоваз) (катафорез)

Самовывоз, Почта РФ, Курьером, Логистическая компания

LADA Панель ВАЗ-2172 задняя основная (ОАО авт.

Щиток панели приборов ВАЗ-2110

Самовывоз, Почта РФ, Курьером, Логистическая компания

Пластик ОАО Щиток панели приборов ВАЗ-2110

Щиток панели приборов ВАЗ-2110-12

Самовывоз, Почта РФ, Курьером, Логистическая компания

LADA Щиток панели приборов ВАЗ-2110-12

Заглушка ВАЗ-2170 клавиши панели приборов

Самовывоз, Почта РФ, Курьером, Логистическая компания

LADA Заглушка ВАЗ-2170 клавиши панели приборо.

Накладка консоли панели приборов ВАЗ-2170 окрашенная (Автокомпонент)

Самовывоз, Почта РФ, Курьером, Логистическая компания

Автокомпонент Накладка консоли панели приборо.

Щиток панели приборов ВАЗ-2106

Самовывоз, Почта РФ, Курьером, Логистическая компания

Пластик ОАО Щиток панели приборов ВАЗ-2106

Дефлектор панели приборов центральный левый Lada Largus по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Дефлектор панели приборов центральный левый L.

Вставка панели приборов ВАЗ-1118-19 (к стеклу) (ОАО автоваз)

Самовывоз, Почта РФ, Курьером, Логистическая компания

ВАЗ Вставка панели приборов ВАЗ-1118-19 (к ст.

Накладка панели приборов ВАЗ-21083 в сборе клепанная

Самовывоз, Почта РФ, Курьером, Логистическая компания

Пластик ОАО Накладка панели приборов ВАЗ-2108.

Тип: датчик массового расхода воздуха, модель автомобиля: Chevrolet Niva, LADA Priora, LADA 2110, LADA 2121, LADA 2111, LADA 2112, LADA Kalina, LADA 2123

Самовывоз, Почта РФ, Курьером, Логистическая компания

Датчик массового расхода воздуха BOSCH 028021.

Приборная панель Лады Приоры

Приборная панель Лада Приора — это объединение всех контрольных приборов автомобиля. На ней располагаются электронный тахометр, спидометр, указатели температуры остужающей жидкости, контрольные и сигнальные лампы, индикатор компьютера. Комбинация приборов Лада Приора крепится в гнезде панели приборов. Ее покрывает сверху щиток из пластмассы для защиты от повреждений.

Комбинация приборов ВАЗ-2170

Щиток приборов Лада Приора состоит из следующих деталей.

    1. Тахометр. Здесь показывается частота вращения коленвала. Красная зона — порог, который не рекомендуется переступать при раскручивании двигателя. Максимум 6 тыс. оборотов за минуту.
    2. Индикатор при левом повороте. Когда включается левый поворот, загорается зеленый свет, который постоянно мигает. Сопровождается звуковым подтверждением.
    3. Спидометр — показатель скорости движения машины.
    4. Индикатор при правом повороте.
    5. Стрелка, которая показывает температуру остужающей жидкости. Если стрелка указателя дойдет до красной зоны при температуре более 115°С, зуммер будет сигнализировать об этом на протяжении 5 сек. до снижения температуры жидкости до 110°С. Если не удается понизить температуру жидкости на протяжении 10-15 сек., нужно быстро заглушить мотор, чтобы не дать ему перегреться. Причина, по которой закипела охлаждающая жидкость, должна быть выявлена.
    6. Стрелка для указания уровня топлива. Когда достигается красная зона, начинает гореть красный индикатор, показывающий резерв топлива. Это значит, что топлива осталось не более 5 л. Не советуют до конца расходовать топливо, так как мусор, собирающийся на самом дне бензинового бака, может засорить топливную систему. Тогда ее придется ремонтировать.
    7. Индикатор резерва топлива. Имеет вид рисунка колонки для заправки. Горит оранжевым цветом и указывает, что нужно дозаправиться. Зуммер подает два сигнала с перерывом по 0,25 сек.
    8. Кнопка, которая сбрасывает показания суточного пробега и переключает режимы индикаторов. Если нажать ее, показатели пробега возвратятся к нулю.
    9. Аварийка. Если нажать, замигает светом красного цвета. Включается мигание габаритных огней машины, говоря о поломке.
    10. Индикатор рулевого электронного усилителя. При включенном зажигании он горит оранжевым цветом и гаснет, когда запускается двигатель.
    11. Индикатор дальнего света. Если включить дальний свет фар ночью, загорается синим цветом.

Внешний вид стандартной торпеды

    1. Индикатор стояночного тормоза. При включении тормоза горит красным цветом.
    2. Индикатор включенного наружного освещения. Если включить ближний свет или габаритные огни, загорается зеленым светом.
    3. Индикатор подушки безопасности. Оранжевый цвет при включенном зажигании на протяжении от 3 до 4 сек.
    4. Индикатор аварийного давления масла. Горит красным светом при включенном зажигании. При запуске мотора гаснет. Нужно обязательно следить за работой данного индикатора, когда включаете зажигание. Если не происходит загорание сигнализатора, значит, он сломался или появились проблемы в работе датчика. При запущенном двигателе зуммер сигналит 5 сек. при загорании индикатора. Это говорит о том, что давление масла ниже необходимого. Нужно выключить мотор и исправить поломку. Если уровень давления масла недостаточный, нельзя эксплуатировать двигатель. Он может выйти из строя.
    5. Индикатор системы иммобилизации. Горит оранжевым цветом. Показывает положение иммобилизатора и порядок охраны машины.
    6. Жидкокристаллический индикатор компьютера. Верхний ряд — общий пробег или за сутки. Средний ряд — все функции маршрутного компьютера.
    7. Индикатор отстегнутых ремней безопасности. Горит красным. Зуммер прерывисто подает сигнал.
    8. Индикатор разряда АКБ. Горит красным цветом, если включить зажигание, и гаснет при работе двигателя. Нужно строго следить за работой этого датчика. Если он не горит при включенном зажигании, возможна поломка в системе зарядки АКБ или поврежден сам датчик. Если горит при работе мотора, значит, у заряда АКБ низкое напряжение. Возможно, ремень ГРМ ослаблен или оборван, истерлись щетки генератора или он сам поломался.
    9. Датчик аварийности рабочей тормозной системы. Горит красным при включенном зажигании. После запуска мотора перестает светиться. Если этого не происходит, эксплуатировать автомобиль нельзя.

Расположение всех датчиков на панели

  1. Индикатор поломки электронного распределения тормозных сил.
  2. Индикатор отключенных подушек безопасности пассажира на переднем сидении.
  3. Индикатор поломки АБС.
  4. Датчик двигателя. При включении зажигания горит оранжевым цветом. Гаснет, когда двигатель начинает работать. Если горит при включенном моторе, возникла неисправность. Поломку нужно устранять.

Вернуться к оглавлению

Тюнинг приборного щитка

Автомобили обычно выпускаются в больших количествах. Конечно, Приора — качественное авто, но на дорогах таких машин довольно много. Чтобы улучшить внешность и характеристики таких машин, как Лада Приора, используют тюнинг. Английское слово «тюнинг» означает «настройка». Какие варианты модели возможны? Если есть исполнители и деньги, можно сделать любой тюнинг Лада Приора.

Провести изменение подсветки панели приборов несложно. При наличии технических навыков и желания тюнинг Приоры можно сделать своими руками.

Тюнинговая панель авто

Последовательность действий при тюнинге подсветки на панели приборов Лада Приора.

  1. Для начала нужно снять панель, затем открутить все крепления.
  2. Разобрать панель приборов и снять стрелки, подкладывая под них банковскую карточку, чтобы не поцарапать панель.
  3. Снять накладку панели, отделив ее от основания из оргстекла.
  4. При изменении цвета подсветки панели приборов с зеленого на белый нужно удалить ножом зеленое напыление. Потом берем полиэтиленовый пакет и вырезаем из него кусочек нужного цвета. Он наклеивается на накладку панели приборов с задней стороны.
  5. Для ровной подсветки обыкновенные лампочки не подходят, поэтому устанавливаем светодиоды. Светодиодную ленту клеем по периметру шкалы. Наклеенные кусочки ленты соединяются тоненькими проводками. Выводится питание.
  6. Следующим этапом будет разборка дисплея. С него убирается светофильтр или меняется на любой другой, если подсветка нужна не белая, а другого цвета.
  7. Установка стрелок назад на панель приборов.

Вернуться к оглавлению

Новая панель приборов

С сентября 2013 года проведен ряд обновлений Лада Приора. Теперь у нее полностью новая электронная панель приборов из материала «софт-лук», с центральным информационным дисплеем и мультимедиа.

На панели приборов новой Приоры «АвтоВАЗ» первым применяет материал «софт-лук», у которого вид мягкой кожи. Появились вставки из хрома. Внутри машины приятнее находиться — новый дизайн и удобные сиденья.

Приборная панель представлена 2 основными колодцами приборов. Они двойные, имеют верхнюю большую шкалу и нижнюю поменьше. Всю среднюю часть панели приборов Приоры занимает маршрутный компьютер, у которого приятная синяя подсветка.

Панель приборов Лады Приора: общая информация по символам

Индикаторы приборной панели Приора с расшифровкой

Отдельная категория указателей отвечает в основном за индикацию состояния бортовых систем и механизмов. Подобные символы не говорят о серьезных поломках, просто уведомляя водителя.

Описание и полная расшифровка индикаторов выглядит так.

Визуальное обозначениеРасшифровка
Стрелочный указатель уровня топливаУказывает на остаток бензина в топливном баке. При исчерпывании запаса загорается следующий знак.
Подобный указатель говорит о том, что в бензобаке осталось менее 10 литров топлива и требуется срочно заправить автомобиль. Изначально красный символ бензоколонки мигает, при выработке горючего до 5-6 литров – горит постоянно.
На моделях ВАЗ указывает на разряд аккумулятора или сильное падение напряжения в сети. Обычно появляется после длительных попыток завести машину на морозе. Для устранения достаточно заменить или зарядить батарею.
Ключик на фоне красной машины говорит, что включен иммобилайзер. Опция отсутствует у моделей 2008 года. В зависимости от комплектации на приборке машины может вспыхивать зеленый ключ. Если лампа мигает – система неисправна.
Стандартные индикаторы активации поворотников. Световые указатели загораются соответственно для левого или правого поворота. Если световые индикаторы моргают одновременно – включена аварийная сигнализация (параллельно загорается красный треугольник).
Подобный индикатор горит, когда машина стоит на ручнике. Также может свидетельствовать о серьезном нарушении работы двигателя.
Система ABS работает некорректно или пробито колесо. Система присутствует в машинах опционально и не имеет прямого отношения к тормозной системе.
Красная лейка имеет соответствующее обозначение. Лампочка показывает критическое падение давления масла в двигателе. Если индикатор гаснет после прогрева машины и выравнивания оборотов силовой установки – все в порядке.
Зеленый символ говорит об активации габаритных огней.
Головное освещение автомобиля находится в режиме дальнего режима. Загорается только при активации режима.
Стрелочный указатель температуры антифризаИндикатор устанавливается на всех машинах без исключения и отображает фактическую температуру антифриза.

Как Снять Стрелку Спидометра Ваз 2107

Настройки спидометра ВАЗ 2107

Не секрет, что освещение спидометра, тахометра и других приборов далеко от идеального и часто вызывает немало жалоб у водителей. То есть минимум. А если без трепета и просто говоря, подсветка отвратительная. В темноте вы вряд ли действительно увидите, как сильно вы не напрягаете глаза. Конечно, проблему можно решить, отрегулировав спидометр или революционный способ, а именно взять и заменить весь группа инструментов ВАЗ 2107 на «Волговской». Однако это решение подходит не всем, и поэтому мы ищем более дешевое, но в то же время качественное решение.

Что означают значки на панели приборов Приора

Отдельно присутствует группа значков, свидетельствующих о наличии поломок и неисправностей внутри бортовых систем автомобиля. Эмблемы выведены в пространстве, окружающем основные приборы. Далее приведена расшифровка указателей с фото сопровождением.

ЗначокРасшифровка
Если мигает машинка с ключиком – это указывает на неисправность или отсутствие отклика иммобилайзера. Для устранения проблемы нужно проверить блок.
На приборке моргает восклицательный знак, окруженный скобками, что выдает неисправность в тормозной системе или АБС. Аналогичный указатель расположенный немного выше может выдавать неправильно прокачанную тормозную систему.
Электроусилитель руля неисправен или обнаружены дефекты в работе механизма. Преимущественно устанавливается на машины после 2011 года выпуска.
Поломка в проводке или блоках, отвечающих за управление подушками безопасности. Если после запуска двигателя значок горит – указанный элемент может не сработать при ударной нагрузке.
Ремни безопасности не пристегнуты. Также может быть красным цветом. Параллельно сопровождается звуковым сигналом.
Подушка безопасности пассажира не активирована или неисправна. Обычно загорается при запуске двигателя.
Если индикатор постоянно моргает – это указывает на поломку аккумулятора или его критический разряд.
Необходима срочная проверка всех систем двигателя – обнаружена критическая неисправность.

Причины, по которым могут загораться указанные значки, всегда требуют вмешательства водителя. Игнорирование сигналов машины может спровоцировать серьезную поломку.

В зависимости от года выпуска и комплектации, расшифровка индикаторов щитка приборов может отличаться. Точное определение можно увидеть в сервисном руководстве автомобиля.

Спидометр ВАЗ 2106

Спидометр на любом автомобиле — это прибор, который служит для определения текущей скорости движения. К тому же для удобства водителя устройство заодно фиксирует весь пробег машины с момента выпуска с конвейера и указывает пробег за последние сутки.

Основные характеристики спидометра на «шестёрке»:

Это устройство изготавливается в корпусе: так удобнее всего монтировать спидометр на панель приборов ВАЗ 2106 и при необходимости снимать его.

Любопытно, что первый прототип современного спидометра был создан ещё в 1500-х годах самим Леонардо да Винчи. Этим прибором проводились измерения скорости экипажей запряжённых лошадьми. А на автомобилях спидометры начали устанавливаться только в 1901 году.

Какие бывают спидометры

С 1901 года прошло более ста лет. За это время изменились не только конструктивные особенности автомобилей, но и сами спидометры. Сегодня принято делить все автомобильные приборы для фиксации пробега и измерения скорости езды на два основных типа:

Механические приборы на ВАЗ 2106 могут быть только барабанного типа. То есть индикатор наносится на специальный барабан, который вращается соответственно скорости вращения колёсной пары. То есть налицо механическая связь прибора со вторичным валом коробки переключения передач.

В электронном спидометре такая связь отсутствует. Данные о текущей скорости движения поступают от датчика скорости, что считается более точным считыванием актуальной информации.

Почему спидометр врёт

На самом деле даже самый современный автоспидометр может искажать реальные показатели скорости. В основном, проблемы связываются с калибровкой устройства или с разницей при работе разных валов во время манёвров.

Водителю необходимо знать, что главной причиной «обмана» спидометров на ВАЗ 2106 считается размер дисков и резины. Чем больше общий диаметр колеса на машине, тем большее расстояние «шестёрка» проходит за 1 оборот приводного вала. Соответственно, тем большее количество пробега покажет прибор.

Видео: врёт спидометр — разбираем, лечим

По статистике спидометры на ВАЗ 2106 «врут» на 5–10 км/ч. Именно из-за этой особенности производители обычно чуть занижают калибровку устройства, чтобы прибор показывал немного заниженные показатели, чем есть на самом деле.

Как включить автотестирование на Приоре

Самодиагностика приборной доски ВАЗ Приора необходима для возможности обнаружения скрытых проблем или дефектов бортовых систем. Для выполнения процедуры потребуется выполнить определенную последовательность действий.

  1. Сесть в машину и вставить ключ в личинку замка зажигания.
  2. Зажать клавишу сброса суточного пробега.
  3. Одновременно включить зажигание автомобиля.
  4. Если все сделано правильно стрелки приборов сделают несколько полных оборотов и вернутся назад. Также вспыхнут все индикаторы.

Проблема будет определена, если какой-либо сигнал не откликнется на манипуляции.

Диагностика и расшифровка кодов на ладе приоре

Как и любой современный автомобиль, Лада Приора оборудована десятками всевозможных датчиков, от функционирования которых зависит состояние основных систем транспортного средства. Диагностика машины на предмет ошибок позволяет обнаружить все неисправности датчиков с целью устранения поломок. Сейчас вы узнаете, как расшифровываются коды ошибок Приора и как самостоятельно произвести диагностику бортового компьютера (далее — БК).

Различные поломки датчиков и других устройств могут спровоцировать увеличенный расход бензина, некорректную работу мотора, повышенный износ элементов систем авто. Несмотря на наличие ошибок, Ваз Приора будет ездить до тех пор, пока из-за них водителю не придется делать дорогостоящий ремонт.

Автомобиль ВАЗ Приора

Чтобы автомобилисту не пришлось внезапно столкнуться необходимостью ремонта, на ВАЗ Приора устанавливается специальный контроллер, при помощи которого водитель может произвести диагностику поломок. Это можно сделать как при помощи специального дополнительного оборудования, так и установленного в машине бортового компьютера.

По факту для проведения диагностики автовладельцу достаточно будет нажать несколько кнопок и считать комбинации неисправностей.

К примеру, у вас нет специального тестера, поэтому мы рассмотрим диагностику транспортного средства на предмет ошибок, используя бортовой компьютер. БК встроен в приборную панель и с его помощью можно считать комбинации неисправностей. Для этого необходимо активировать режим тестирования авто.

Для начала отключите зажигание. После этого зажмите кнопку сброса суточного пробега и включите зажигание

Обратите внимание: кнопка при этом должна быть зажата. На приборной панели транспортного средства есть жидкокристаллический индикатор, наблюдайте за ним. Когда вы включите зажигание, все значки начнут светиться, а все стрелки (спидометра, тахометра, датчика температуры антифриза, состояния уровня бензина) начнут перемещаться до максимальных значений и обратно

То есть, если все стрелки будут вести себя так, как описано здесь, то это означает, что датчики и индикаторы функционируют корректно.

Теперь вам нужно найти кнопку переключения функций БК — она расположена на подрулевом правом переключателе. Нажав на нее, на экранчике отобразится версия программного обеспечения (от 1.0 и выше). Еще раз нажмите на эту кнопку. На экранчике начнут появляться комбинации неисправностей. Если необходимо, то здесь же вы можете сбросить данные об ошибках. Чтобы сделать это, нажмите и удерживайте в этом состоянии кнопку сброса километража дневного пробега около трех секунд.

Появление комбинации неисправности на жидкокристаллическом экранчике при проведении самостоятельной диагностики

Коды ошибок на приборной панели Приора

При входе в режим самодиагностики на дисплее могут появиться комбинации чисел и букв, указывающие на часть цепи, где обнаружена неисправность.

Обычно после входа в сервисный режим на приборке появляется одна или несколько цифр:

  • 2 – в бортовой сети обнаружено критическое превышение напряжения, вызванное коротким замыканием или поломкой узла;
  • 3 – обнаружена ошибка датчика уровня топлива, возможен обрыв цепи;
  • 4 – присутствует перегрев системы охлаждения, либо сломан соответствующий датчик;
  • 5 – термометр, определяющий показатели температуры за бортом сломан или наблюдается обрыв цепи в версиях до 2012 года монтируется опционально;
  • 6 – закипел двигатель, необходимо дождаться охлаждения или проверить исправность датчиков;
  • 7 – слишком низкое давление масла в картере силовой установки, возможна протечка поддона или сильно упал уровень лубриканта;
  • 8 – поломка тормозной магистрали или блоков соответствующей системы;
  • 9 – разрядился аккумулятор, либо элемент неисправен, также может появляться после длительного простоя автомобиля в мороз;
  • Е – слетела прошивка или присутствует критическая ошибка в пакете данных EEPROM.

Когда нужен ремонт или замена приборной панели

Приборка Приоры не имеет большого количества деталей, подверженных частым поломкам. Обычно ремонт индикаторного блока сводится к замене лампочек и отдельных элементов устройства. Пользователи прибегают к замене доски только в том случае, когда присутствует нарушение работы контактной группы, разъемов или повреждена плата.

При серьезных повреждениях (крупное замыкание, приведшее к перегоранию основных элементов конструкции) ремонт может быть не рентабельным. Стоимость работ и материалов зачастую превышает цену нового модуля.

Возможные неисправности и способы их устранения

При эксплуатации автомобиля могут выйти из строя отдельные элементы приборки. В числе самых распространенных поломок выступают факторы.

  1. Перегорание контакта одной из индикаторных ламп. Обычно устраняется путем замены лампочки.
  2. Выход из строя контактной группы, устраняется полной заменой модуля – перепайка детали не выгодна экономически.
  3. Нарушение работы стрелочных указателей. Можно починить, заменив блок.

Как демонтировать и установить приборную панель Приоры

Для демонтажа модуля потребуется подготовить две отвертки – крестовую и плоскую. Полная замена приборки Приоры выглядит так.

  • Отключить провода от аккумуляторной батареи.
  • Полностью подать вниз рулевую колонку и снять рулевое колесо со штыря.
  • Также потребуется демонтировать крышку, прикрывающую блок предохранителей.
  • Выкрутить 4 болтика, удерживающих щиток приборки и снять его.
  • Отпустить два крепежных болта облицовочной приборки и демонтировать ее.
  • Отсоединить жгуты проводов от контактных групп и полностью снять доску с машины.

Установка выполняется в обратной последовательности.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
